Дюбели для крепления утеплителя к стене: Как крепить теплоизоляцию: виды дюбелей для утеплителя

Фасадный крепежный дюбель для теплоизоляции, тарельчатый дюбель для утеплителя

Если вы заинтересованы в том, чтобы в доме всегда была комфортная температура, хотите надежно защитить свое жилище от проникновения холодного воздуха с улицы, обязательно позаботьтесь о подходящем теплоизоляционном материале и подборе правильного крепления к нему.

Особое внимание стоит уделять именно надежности креплений. В настоящее время большая часть мастеров отдает предпочтение дюбелям.

В отличие от клеевых составов, дюбели дают возможность качественно зафиксировать даже самые хрупкие материалы. Кроме того, подкупает и универсальность применения: дюбель-гвозди можно использовать для кирпичных, каменных, бетонных поверхностей практически без ограничений — вам потребуется лишь специальный инструмент.

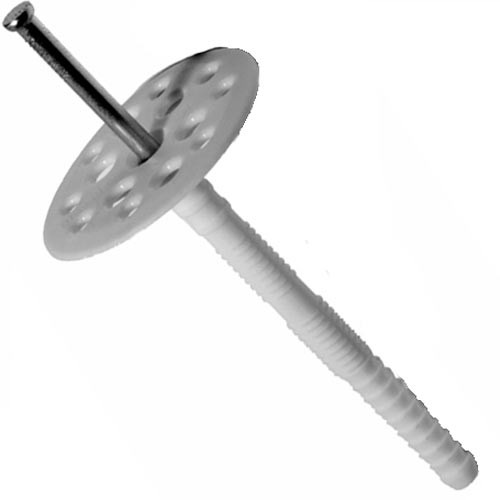

Из чего состоит дюбель?

Каждое изделие состоит из нескольких элементов:

  • шляпки — она распределяет нагрузку по поверхности фиксируемого материала;
  • распорной части — удерживает утеплитель;
  • гвоздя — его забивают в распорный элемент для качественной фиксации.

Некоторые виды изделий еще имеют анкерную гильзу для дополнительного крепления и расширительные шайбы, призванные увеличить площадь контакта с теплоизоляцией. Шайбы обычно используются для мягких утеплителей, поскольку помогают избежать их деформации.

Основные виды дюбелей

Выбирая тип дюбелей, важно правильно оценить вид шляпки. Тарельчатые крепления для утеплителей обычно имеют широкую головку (за что получили название «грибы») — именно она позволяет надежно удерживать фиксируемый слой.

Удлиненная зона расклинивания принимает на себя основную несущую нагрузку. В комплект дюбелей входят расклинивающие гвозди (они могут быть металлическими или пластиковыми).

Металл или пластик?

Нейлоновый или пластиковый дюбель-гвоздь отличается легким весом, способностью меньше повреждать утеплитель. Теплопроводность его значительно ниже, чем у металлических изделий. Основной минус — сравнительно небольшая прочность.

Допустимый для работы температурный режим — от –40 до +80 °C, допустимая нагрузка — от 20 до 380 кг на м².

Металлические дюбели обычно изготавливают из оцинкованной стали. Их преимущества:

  • высокая прочность и надежность,
  • широкий диапазон допустимых температур — от –55 до +60 °C,
  • способность выдерживать большие нагрузки до 750 кг на квадратный метр.

Однако есть и минусы: такие изделия подвержены коррозии, через них происходит утечка тепла. В местах креплений со временем может начать скапливаться конденсат, в некоторых случаях образуются трещины, нарушается целостность материала. Кроме того, металлические изделия ощутимо дороже пластиковых.

Если ваш выбор пал на металлические дюбель-гвозди, можно приобрести изделия с термоголовкой — специальной насадкой, которая надевается на конец анкера. Они особенно необходимы в случае, если стены деревянные, поскольку позволят существенно снизить теплопотери. Для производства этого элемента используется стеклонаполненный полиамид.

Размеры и условия использования

Кроме типа анкера, дюбеля различаются по длине. Этот показатель необходимо правильно рассчитать заранее: нужно учесть толщину материала и глубину, на которую дюбель войдет в стену. Различают изделия и по диаметру стержня: самый популярный размер — 8–10 мм.

Отталкивайтесь также от вида теплоизоляции, с которым предстоит работать. Пластик подойдет, если утеплитель легкий и хрупкий. Для тяжелых, плотных изоляционных материалов оптимальны металлические гвозди.

При монтаже минеральной ваты к деревянным и металлическим поверхностям используется дополнительный элемент — дожимная манжета. Изделие в форме широкого круга из пластика имеет отверстие для самореза в середине. Большая площадь дожимной манжеты дает возможность создать большее фиксирующее усилие и равномерно распределить нагрузку. Таким образом, прочность крепления повышается без повреждения верхнего слоя утеплителя.

Как рассчитать нужное количество дюбелей?

Число изделий, которые используются на 1 м² утеплителя, может быть различным, зависит от высоты поверхности и расположения листа. На обычных участках достаточно 5 крепежей, на угловых — 6. Для зданий, имеющих высоту 8–20 м, используется 7 крепежей на м². Для поверхностей выше 20 м потребуется уже 9 дюбелей. Кроме того, на предстоящий расход крепежных элементов влияют основные параметры теплоизоляционного материала — плотность, толщина, особенности структуры.

Основные этапы монтажа

  1. Подготовка основания — очистка поверхности от старой штукатурки, шпаклевание щелей, выравнивание.
  2. Приклеивание утеплителя на специальный клей.
  3. Крепление утеплителя с помощью тарельчатых дюбелей.
  4. Обработка стыков.
  5. Монтаж гидро- и пароизоляционного материала.
  6. Черновая отделка — оштукатуривание поверхности: при необходимости используется армирующая сетка.
  7. Финишная отделка.

В случае если все работы были проведены аккуратно и с соблюдением необходимых предосторожностей, вы получите ровную, гладкую поверхность без щелей — это позволит избежать утечки тепла и поможет поддерживать комфортный микроклимат в течение долгих лет.

Дюбель фасадный, гибкая связь, арматура композитная БЗС

Описание

Тарельчатый анкер ДС-3 — это усиленный вариант анкера ДС-2, предназначенный для установки в фасадных системах с повышенной толщиной теплоизоляции (при строительстве в северных широтах, при создании фасадов с элементами декора). Производится из материалов высокой прочности.

Основные преимущества тарельчатого анкера ДС-3

  • Низкая теплопроводность: отсутствие мостиков холода в системе утепления фасада, что позволяет сократить толщину теплоизоляции на 15-20% в сравнении с дюбелем со стальным сердечником.
  • Длительный срок эксплуатации: не менее 50 лет с гарантией завода-изготовителя.
  • Широкий размерный ряд: возможность подобрать крепёж для нужд каждого Клиента.

Тарельчатый анкер ДС-3 состоит из следующих элементов:


• Тарельчатого элемента (ТЭ)

Изготовлен из полиэтилена высокой плотности. Диаметр держателя — 60 мм. Возможна установка совместно с расширительной шайбой из полиэтилена высокой плотности диаметром 100 мм (Ш100) для крепления теплоизолирующего слоя из материалов с большой деформативностью

В тарельчатый элемент может быть запрессована стальная шайба для предотвращения повреждения при монтаже (забивании распорных элементов) и воздействии на дюбели эксплуатационных нагрузок.


• Стеклопластикового распорного элемента (РЭ)

Стержень диаметром 7,5 мм с анкерным уширением, выполняющим функцию головки.
Создаёт распирающее усилие в анкерном элементе для закрепления дюбеля в основании и объединяет анкерный (АЭ) и тарельчатый (ТЭ) элементы дюбеля.

Обеспечивает конструкции низкий коэффициент теплопроводности и отсутствие коррозии.


• Анкерного элемента (АЭ)

Предназначен для закрепления дюбеля в материале основания.
Изготовлен из высокопрочного полиамида. Длина 60 мм.

Тарельчатый анкер маркируется следующим образом: ДС-3 60. 60.350,
где 60 — длина анкерного элемента (АЭ),
60 — диаметр тарельчатого элемента (ТЭ),
350 — длина распорного элемента (РЭ).

При креплении анкера следует учитывать, что минимально необходимое количество анкеров для крепления теплоизоляции составляет от 5 шт. на плиту утеплителя.

Однако увеличенный диаметр распорного элемента анкера ДС-3 позволяет сократить количество анкеров на метр квадратный в сравнении с анкером ДС-2.

Длину распорного элемента определяют как сумму длины анкера (60 мм), толщины клеевого слоя (10-30 мм) и толщины слоя утеплителя, предусмотренной в рабочей документации на систему утепления (с учетом допуска на поджатие утеплителя).

Точное количество дюбелей определяется расчетом.

Анкер ДС-3 с анкерной зоной длиной 60 мм рекомендуется для установки в стены из полнотелого кирпича, тяжелых бетонов.

Рекомендации по установке анкера

Через слой утеплителя в стене просверлите отверстие диаметром 12 мм (+0,4 мм). Глубина отверстия в несущей стене должна быть 70-80 мм для дюбеля с анкерным элементом 60 мм.

Наденьте тарельчатый и анкерный элемент на распорный элемент.

Погрузите собранный анкер через отверстие в утеплителе в просверленное в стене отверстие. В результате такого погружения фланец анкерного элемента должен плотно прилегать к кромке отверстия, просверленного в утепляемой стене.

Забейте выступающую часть распорного элемента до погружения тарельчатого элемента до уровня утеплителя.


Схема выполнения работ при креплении утеплителя к стене анкером «БИЙСК» типа ДС-3 с анкерным элементом АЭ60 с применением доводчика

Характеристики

Технические характеристики Ед. измерения Параметр
Диаметр анкерного элемента (сверла) мм 12
Диаметр распорного элемента мм 7,5
Длина анкерного элемента мм 60
Длина стеклопласт. распорного элемента мм 210-510
Толщина теплоизоляции мм 150-450
Усилие вырыва из основания Н от 1300 до 2500
Коэффициент теплотехнической однородности при 10, шт/м² - 0,99
Применение в диапазоне температур наружного воздуха °С -60°..+60°
Срок эксплуатации (не менее) лет 50
