Котел Бакси — инструкция по эксплуатации

Если раньше в отопительном оборудовании превыше всего ценили надежность, то сегодня от него ждут еще и способности работать в автоматическом режиме.

Английский холдинг Baxi Group, известный производитель газовых котлов, учитывает эти требования: выпускаемые им агрегаты благодаря высокому качеству пользуются у нас хорошим спросом.

Оценить их достоинства поможет наша статья, тема которой – газовый котел Бакси: инструкция по применению.

Содержание

  • 1 Устройство и основные элементы
    • 1. 1 Газогорелочное устройство
    • 1.2 Теплообменник
    • 1.3 Расширительный бачок
    • 1.4 Система автоматики
  • 2 Режимы работы
  • 3 Настройка и регулировка
  • 4 Профилактика
  • 5 Ошибки, возникающие при эксплуатации
    • 5.1 Ошибка Е01 (сработал датчик контроля пламени)
    • 5.2 Е02 (датчик перегрева теплоносителя)
    • 5.3 Е03 (датчик тяги)
    • 5.4 Е04 (электрод слежения за пламенем)
    • 5.5 Е05 (датчик температуры теплоносителя)
    • 5.6 Е06 – появляется при неисправности датчика температуры водогрейного контура (в двухконтурных котлах)
    • 5.7 Е10 (реле минимального давления теплоносителя)
  • 6 Видео на тему

Устройство и основные элементы

По своему устройству агрегаты ТМ Бакси мало чем отличаются от прочих газовых котлов. Состоят они из нескольких компонентов.

Газогорелочное устройство

В состав данного узла входит несколько элементов:

  1. Газовая горелка: в самых доступных моделях устанавливается горелка с постоянной мощностью, в более дорогих – со ступенчатым регулированием. Для поддержания постоянной температуры в помещении системе автоматики приходится такие горелки периодически гасить, а потом снова поджигать. В наиболее дорогих котлах Бакси установлены модуляционные горелки, мощность которых регулируется плавно. Такие горелки работают постоянно и в самом оптимальном режиме, поэтому заданная температура поддерживается с высокой точностью.
  2. Комбинированный газовый клапан: разрешает или блокирует подачу газа в горелку в зависимости от сигналов устройств автоматики.
  3. Блок розжига: состоит из электронной схемы и электрода. Поступающее на него сетевое напряжение данный блок преобразует в высоковольтные импульсы большой частоты, которые подаются на электрод. В результате между электродом и горелкой (в некоторых моделях – между двумя электродами) вспыхивает искра, поджигающая на горелке газо-воздушную смесь.

Камера сгорания у котлов ТМ Бакси является закрытой, то есть воздух в нее забирается с улицы. Исключением является только модель Luna-3 Comfort 240i, обладающая открытой камерой.

Патрубок для подключения линии газоснабжения расположен посредине между патрубками для подключения отопительной системы.

Теплообменник

[ads-pc-2]В своих агрегатах компания устанавливает как стальные, так и медные теплообменники.

Вторые благодаря высокой теплопроводности являются более эффективными.

Удачная конструкция теплообменника позволяет усваивать 90,8% вырабатываемого в камере сгорания тепла (у некоторых моделей КПД чуть меньше – 88,7%).

Кроме основного теплообменника в отопителе Бакси может находиться еще один, предназначенный для приготовления горячей воды. Такие котлы называют двухконтурными. Некоторые модели, например, Бакси Экофор 24, могут греть воду во внешнем бойлере.

На входе в теплообменник установлен сеточный фильтр.

Расширительный бачок

У разных моделей объем данного элемента может составлять 8 или 10 л.

Система автоматики

Во всех агрегатах данной марки применена энергозависимая автоматика. Общая потребляемая мощность котла в зависимости от модели составляет 135 или 165 Вт. У большей части моделей, например, Luna-3, Eco-3, Slim, Nuvola, автоматика является погодозависимой.

Это означает, что помимо таймера и комнатного термостата к ней можно подключать уличный термодатчик. Учет погодных условий позволяет системе своевременно переключать котел в оптимальный режим, что делает систему отопления более экономичной.

В настенной модели Luna-3 Comfort (котел 3-го поколения) вместо комнатного термостата используется термодатчик.

Внутренности котла Luna

Анализируя поступающую с него и с уличного термодатчика информацию, этот котел сам рассчитывает зависимость температуры теплоносителя от температуры воздуха на улице. Такое свойство называется самоадаптацией.

Режимы работы

Котлы ТМ Baxi могут работать в двух режимах:

  • стандартный;
  • низкотемпературный.

Первый предусматривает нагрев теплоносителя до 85-ти градусов при температуре в «обратке» около 30-ти градусов. Второй рассчитан на соотношение температур 45/30 градусов (подача/обратка) и предназначается для систем «теплый пол». Также данный режим можно использовать с обычным радиаторным отоплением в период межсезонья.[ads-mob-1]

Настройка и регулировка

Итак, рассмотрим газовый котел Бакси — инструкция по эксплуатации, настройка и регулировка. Для настройки котла достаточно задать желаемую температуру на комнатном термостате – все остальное агрегат сделает сам. Все данные отображаются на дисплее. Наиболее удобны термостаты с функцией программирования, посредством которых можно планировать график работы котла на сутки или неделю вперед (зависит от модели).

В котлах серии Luna-3 Comfort контроллер является съемным и может управлять работой котла удаленно. Он имеет вид панели с дисплеем и клавишами, в которой, также, «зашит» комнатный сенсор температуры.

Настенный котёл BAXI Luna 3

Контроллер располагают в одной из комнат на любом удобном месте и с его помощью настраивают работу отопителя. На нем же можно ознакомиться с результатами самодиагностики и просмотреть при необходимости список последних ошибок – он хранится в памяти.

Профилактика

Чтобы предотвратить поломки котла Бакси и продлить тем самым срок его службы, подключать данный агрегат к электросети следует через стабилизатор. Импортная электроника рассчитана на электроснабжение высокого качества и при значительном отклонении его параметров от нормы, что у нас пока наблюдается довольно часто, легко выходит из строя.

С определенной периодичностью (через несколько лет эксплуатации) теплообменник снаружи нужно очищать от сажи. Если он изготовлен из нержавеющей стали, можно воспользоваться специальной щеткой с металлическим ворсом. Для очистки медного теплообменника такой инструмент не подходит, так как может повредить его. Лучше воспользоваться металлической губкой, предназначенной для мытья посуды.

Теплообменник газового котла

Теплообменник контура ГВС время от времени нужно промывать каким-нибудь средством, удаляющим накипь. То же самое нужно делать и с основным теплообменником, если в качестве теплоносителя используется обычная вода, не прошедшая процедуру обессоливания.

Вентилятор нужно периодически смазывать, иначе со временем двигатель не сможет вращать его с достаточной скоростью. Открутите заднюю часть узла и извлеките статор, после чего нужно будет залить внутрь несколько капель машинного масла.

Дымоход, как обычный (у котлов с открытой камерой сгорания), так и коаксиальный (закрытая камера), нужно периодически очищать от сажи. У коаксиального дымохода нужно поддерживать в чистоте воздухозаборник.

Ошибки, возникающие при эксплуатации

В котлах ТМ Бакси имеется функция самодиагностики, благодаря которой эти агрегаты самостоятельно выявляют собственные неисправности. Результаты проверки выводятся на дисплей в виде буквенно-цифрового кода. Каждый код указывает на несколько возможных неисправностей. Ниже приведены наиболее встречающиеся из них.

Ошибка Е01 (сработал датчик контроля пламени)

  1. При подключении котла к электросети фазу и нулевую жилу перепутали местами, вследствие чего котел не может включиться (актуально для фазозависимых моделей, например, Main 24 Fi и Main For). Кабель питания нужно подсоединить правильно.
  2. Горелка не может развить достаточную мощность. Причины: поломка газового клапана или диодного моста, нехватка воздуха (дым может просачиваться в воздухозаборный тракт), а также неверные настройки давления в отопительном контуре.
  3. Упало давление газа либо был неверно установлен его нижний порог. Если снижение давления наблюдается часто, нижний предел в настройках нужно установить на уровне 5 мбар. При подобной неисправности котел сразу после запуска отключается, также при его включении могут раздаваться хлопки.
  4. Неисправен датчик контроля горения или блок розжига.

Е02 (датчик перегрева теплоносителя)

Причиной перегрева может быть засорение теплообменника накипью, поломка циркуляционного насоса, засорение фильтра или появление воздушной пробки в контуре отопления.

Возможны ложные срабатывания системы, обусловленные поломкой термодатчика или его недостаточным контактом с теплоносителем (следует устанавливать на термопасту).

Е03 (датчик тяги)

Дымоход забит сажей или конденсатом, является слишком длинным либо имеет неправильную конструкцию (например, отсутствует обязательный вертикальный участок в начале, имеющий длину не менее 2-х диаметров). Обязательно проверяют вентилятор на работоспособность.

Е04 (электрод слежения за пламенем)

Срабатывает при многократном (свыше 6-ти раз) краткосрочном затухании горелки. Необходимо проверить, не просачиваются ли дымовые газы в воздуховод. Также причина может заключаться в перепадах напряжения.[ads-mob-2]

Е05 (датчик температуры теплоносителя)

Ошибка появляется при выходе данного сенсора из строя или при нарушении его контакта с платой.

Е06 – появляется при неисправности датчика температуры водогрейного контура (в двухконтурных котлах)

[ads-pc-4]Если этот датчик сигнализирует о постепенном или резком снижении температуры в контуре ГВС, возможно, вышел из строя 3-ходовой клапан.

Проверяется он следующим образом:

  • отключив котел, дожидаются полного остывания теплоносителя в трубах и радиаторах;
  • отсекают с помощью вентилей отопительный контур;
  • запускают котел в режиме водонагревателя;
  • проверяют температуру горячей воды в контуре ГВС и теплоносителя: если среда в обоих контурах оказалась нагретой, 3-ходовой клапан нужно менять.

Е10 (реле минимального давления теплоносителя)

Такое сообщение отображается, в основном, из-за поломки циркуляционного насоса или засорения отопительного контура. В большей степени этому подвержены фильтр и теплообменник (зарастает накипью).

Видео на тему

двухконтурный настенный прибор для вашего дома, инструкция по установке, цены и отзывы

Каждый собственник дома не мыслит проживания без индивидуального отопления.

Возможность в одном устройстве совместить отопление и нагрев воды является оптимальным условием.

На рынке представлено большое количество приборов обладающими высокими потребительскими качествами.

Одним из знаковых образцов теплотехнических средств является двухконтурный газовый котёл Baxi Main 24 Fi, чьи технические возможности опробованы для российских погодных условий.

Более детальное изучение данного устройства, высоко оценённое потребителем.

Описание

Уже длительное время ведущая итальянская фирма Baxi, входящая в концерн BDR Thermea Group занимается производством теплотехнического оборудования.

За время существования было проведено масса технологических исследований, что способствовало выпуску продукции высокого сегмента и соответствующих в Европе нормам и требованиям предъявляемых данному товару.

Двухконтурный настенный котёл Baxi Main 24 Fi одна из моделей в которой предусмотрено в качестве топлива использование природного или сжиженного газа.

Более 50% продукции фирмы отправляется на экспорт, в связи с этим учитываются условия эксплуатации. Оборудование специально подготавливается для эксплуатации в России.

Продукция фирмы Baxi не боится перепадов давления газа, скачков электроэнергии за что пользуется высокой покупательской способностью и предпочтением при выборе российских потребителей.



Особенности

В двухконтурном котле Baxi Main 24 Fi цифра 24 является показателем мощности котла(24кВт), которой хватает для бесперебойной подачи горячей воды функционирования систем отопления или работы теплого пола, а буквы Fi-турбированный режим в камере сгорания.

Конструкция камеры сгорания сделана закрытого типа, что обеспечивает герметичность и чистоту окружающего воздуха.

В конструкции Baxi Main 24 Fi два раздельных теплообменника объединили в один в отличии от других версий.

Конструкция представляет собой труба в трубе, выполненная в форме ромба. Из -за особенности конструкции, где теплоноситель проходит по внешней стороне а горячая вода по внутренней котёл приобрёл удобную регулировку и настройку, а также стал более компактным.

Газовый настенный котел Бакси Майн

Настенный газовый двухконтурный котел Baxi Main по своей конструкции имеет максимально компактные габаритные размеры, благодаря использованию таких компонентов, как битермический теплообменник и особой системы вывода продуктов сгорания.

Эта модель спроектирована специально для поквартирного отопления с использованием в многоэтажных домах. Модельный ряд двухконтурных котлов Бакси Майн состоит из двух модификаций: 24 Fi и 24 i. Основные технические характеристики Main 24 Fi / 24 i Максимал. полезная тепловая мощность, кВт — 24 Минимал. полезная тепловая мощность, кВт — 9.3 Максимал. потребляемая тепловая мощность, кВт — 26.3 Минимал. потребляемая тепловая мощность, кВт — 10.6 Максимал. расход природного (сжиженного) газа, м3/ч (кг/ч) — 2.78 (2.04) Максимал. производительность (КПД), % — 91.1 / 90.3 Производительность при 30% мощности, % — 88 Объем расширительного бака, л/бар — 8/0.5 Камера сгорания — закрытая / открытая Диапазон регулировки температуры в контуре ГВС, С — 35-55 Подача горячей воды при дельте t=25С, л/мин — 13.7 Подача горячей воды при дельте t=35C, л/мин — 9.4 Минимал. расход воды в контуре ГВС, л/мин — 2.5 Максимал. давление в контуре ГВС, бар — 8 Минимал. давление в контуре ГВС, бар — 0.2 Диаметр дымохода, мм — 120 Диаметр дымоотводных труб (коаксиальных/раздельных), мм — 60-100/80 / — Максимал. длина дымоотвод. труб (коаксиал./раздельных), м — 5/30 / — Стандартное входное давление газа (метан G20), мбар — 13-20 Мощность / напряжение, Вт/В — 170/230 / 110/230 Габаритные размеры, мм: высота — 730 ширина — 400 глубина — 317 Вес без упаковки, кг — 33.5 / 29.0 Компоненты настенного котла Baxi Main 24 Fi Гидравлическая система: Прессостат контура отопления, Битермический теплообменник, Расширительный бак, Автоматический воздухоотводчик, Насос, Манометр, Предохранительный клапан, Автоматический байпас, Датчик протока контура ГВС, Кран заполнения системы отопления, Кран слива воды из котла. Газовая система котла Бакси Майн 24: Газовый клапан, Газовая рампа, Электрод зажигания, Датчик пламени, Горелка. Дымоотводящая система: Вытяжной колпак, Вентилятор, Датчик тяги – пневмореле. Температурный контроль: Термостат перегрева, Датчик температуры ГВС (NTC), Датчик температуры контура отопления (NTC). Регулировка температуры в помещении Для регулировки температуры в комнате, можно использовать комнатный термостат. Если комнатный термостат не установлен, температуру в комнате можно регулировать ручкой регулирования температуры воды в системе отопления. Чтобы увеличить температуру, поверните ручку по часовой стрелке, а чтобы уменьшить – против часовой стрелки. Электронная модуляция обеспечивает нагрев воды до установленной температуры, изменяя подачу газа к горелке в зависимости от реальной потребности в теплообмене. Регулировка температуры горячей воды Газовый клапан снабжен устройством электронной модуляции пламени, которое срабатывает по сигналу регулятора температуры воды в контуре ГВС. Данное электронное устройство позволяет достичь постоянной температуры воды на выходе из котла даже при небольшом разборе воды. Для увеличения температуры повернуть регулятор по часовой стрелке, для уменьшения – против часовой стрелки. Система безопасности котла Baxi Main 24: индикаторы и срабатывание 1. Переключатель режимов «лето-зима-сброс». 2. Индикатор блокировки при неудачном розжиге. 3. Индикатор срабатывания предохранительного термостата перегрева. 4. Индикатор срабатывания датчика тяги. 5. Индикатор недостатка воды в системе отопления. 6. Индикатор неисправности датчика температуры контура ГВС. 7. Индикатор неисправности датчика температуры контура отопления. 8. Индикатор напряжения в сети. 9. Индикатор работы контура ГВС. 10.Индикатор работы контура отопления. 11.Индикатор наличия пламени. Немигающие индикаторы 2-7 отражают температуру в системе отопления или в контуре ГВС (если котел работает в контуре ГВС). Мигающие индикаторы 2-7 отражают сбои в работе. Коаксиальный дымоход (концентрический) Трубы данной конфигурации позволяют осуществлять забор воздуха и отвод продуктов сгорания, как на улицу, так и в общий дымоход. Колено 90° позволяет подсоединить настенный котел Бакси Майн к трубам забора воздуха — отвода продуктов сгорания в любом направлении благодаря возможности вращения на 360°. Данное колено может быть также использовано как дополнительное для коаксиальной системы или для колена 45°. При отводе продуктов сгорания на улицу трубы забора воздуха – отвода продуктов сгорания должны выступать из стены не менее чем на 18 мм. Это необходимо для герметичной установки на них алюминиевой погодной насадки с целью избежания попадания воды. Минимальный наклон таких дымоотводящих труб в сторону улицы должен составлять 1 см на метр длины. Каждое колено 90° уменьшает общую длину на 1 метр. Каждое колено 45° уменьшает общую длину на 0,5 метра. Раздельные трубы забора воздуха — отвода продуктов сгорания Данная система позволяет осуществлять отвод продуктов сгорания, как на улицу, так и в общий дымоход. Забор воздуха для горения и отвод продуктов сгорания может производиться с разных сторон. Переходной комплект, предлагаемый как один из аксессуаров, состоит из редукционного патрубка (100/80) и патрубка забора воздуха с регулятором. При установке патрубка забора воздуха следует использовать прокладку и крепежные винты, снятые ранее с защитной крышки вытяжного колпака. При установке системы с раздельными трубами забора воздуха — отвода продуктов сгорания ограничитель (диафрагму) следует удалить. Колено 90° позволяет подсоединить котел к трубам забора воздуха — отвода продуктов сгорания в любом направлении благодаря возможности вращения на 360°. Данное колено может быть также использовано как дополнительный элемент при сборе системы или вместе с коленом 45°. Регулировка заслонки подачи воздуха Данная настройка нужна для повышения производительности двухконтурного котла Бакси Майн и улучшения параметров сгорания. Патрубок забора воздуха можно установить слева или справа от дымоотводящей трубы; его можно поворачивать для регулирования потока воздуха в зависимости от суммарной длины труб забора воздуха — отвода продуктов сгорания. Поворачивая заслонку, можно регулировать нужное количество воздуха в зависимости от общей длины труб забора воздуха и отвода продуктов сгорания. Для уменьшения потока воздуха поверните ее по часовой стрелке, для увеличения — против часовой стрелки. Для оптимальной настройки можно использовать анализатор продуктов сгорания на содержание С02 в продуктах сгорания при максимальной мощности. Если содержание С02 низкое, подачу воздуха постепенно регулируют, добиваясь содержания С02, приведенного в паспорте.

Технические характеристики котла

Согласно источнику https://myaquahouse. ru у всех моделей котлов Baxi функционал практически одинаков. Все параметры котла Baxi Main 24 Fi представлены ниже:

  • Характеристики Значение
  • Мощность 24 кВт
  • Обогреваемая площадь 240 м2
  • Габариты 734 :400 :317 мм
  • Вес 33,5 кг
  • Потребляемая мощность 10,6 кВт
  • КПД 90,3%
  • Расход газа 2,78 м3/ч
  • Температура ОВ 35-80С
  • Температура ГВС 35-55С
  • Допустимое давление 19,1 Бар
  • Дымоход Коаксиальный 60/100 мм
  • Электропитание 230 В, 50 Гц

Тактование двухконтурного газового котла Baxi в режиме горячего водоснабжения ГВС


То холодная, то горячая вода идет из котла
В руководстве по эксплуатации двухконтурного газового котла Baxi указано, что с заводскими настройками максимальной мощности 24 кВт., котел обеспечивает нагрев воды на разницу температур dT=35 оС, при максимальном расходе горячей воды 9,8 л/мин.

В доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин. , в умывальнике 4 л/мин., в мойке кухни 5 л/мин. Вы сами можете узнать максимальный расход горячей воды в кранах, если воспользуетесь информационным меню котла Baxi. Открывайте поочередно краны горячей воды и наблюдайте величину расхода в Строке А08: текущее значение (л/мин х 10) расхода горячей бытовой воды.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Очевидно, что разница между заводскими настройками максимальной мощности котла в режиме ГВС, рассчитанными на нагрев 9,8 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной.

Это приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Для комфортного пользования горячей водой необходима настройка мощности котла в режиме ГВС. Сделать это можно через сервисное меню. Строка F09 — максимальная полезная мощность системы ГВС (0-100%). Строка F16 — минимальная полезная мощность системы ГВС (0-100%).

Подробнее Читайте: То холодная, то горячая вода идет из котла

Достоинства и недостатки

Достоинства настенного двухконтурного котла Baxi Main 24 Fi:

  • Европейское качество сборки, соответствующее всем требованиям и нормативам.
  • Показатели экологичности.
  • Небольшие габариты, привлекательный внешний вид.
  • Минимальный расход газа.
  • Возможность отапливания большой территории.

К недостаткам можно отнести:

  • Из-за конструкции промывку битермического теплообменника. осуществлять сложно.
  • Дорогостоящие комплектующие.
  • Отсутствует защита от перепадов в электросети.
  • Ремонт и обслуживание должен проводить специалист.

Важно! Достоинства и недостатки котла Baxi Main 24 Fi присущи особенностям конструкции и относятся к общим качествам котлов.

Устройство газового двухконтурного котла Baxi Main 24 Fi

Основные элементы конструкции котла:

  • Объединённый битермический теплообменник.
  • Закрытый тип газовой горелки.
  • Расширительный бак.
  • Вентилятор турбонадува.
  • Циркуляционный насос.
  • Трёхходовой клапан.
  • Плата управления с подключёнными датчиками.
  • Присоединительные патрубки, соединительные трубопроводы.

Технология работы котла заключается в нагреве теплоносителя за счёт газовой горелки в теплообменнике, где выходящая ОВ перемешивается с обратным холодным потоком при заданных показателях температуры.

В тоже время происходит подогрев воды в теплообменнике, циркулирующей по внутренней трубке и преобразующей энергию от горячей ОВ.

За счёт вентилятора поглощающего чистый воздух из внешней трубы коаксиального дымохода происходит процесс горения и отвод продуктов сгорания топлива.

Все процессы контролируются комплексом датчиков, от которых при нарушении в работе поступает сигнал и отображается на дисплее код ошибки. Весь цикл проходит автоматически с мануальной регулировкой режима работы.

Где лучше использовать

Целевое назначение котлов Baxi Main 24Fi это эксплуатация в помещениях жилых домов квартирах иногда их устанавливают в офисах или общественных учреждениях.

На предприятиях с промышленными мощностями установка котлов не рекомендуется в связи с агрессивной спецификой работы что повлечёт за собой поломку котла. Данная модель теоретически предназначена для отапливания площади 240м2, но как показывает практика 200-220 м2 оптимальная площадь для работы что бы уменьшить износ узлов котла и предотвратить появление накипи.

Запуск котла

Перед установкой котла и подсоединения всех узлов необходимо осуществить пробный запуск котла.

Необходимые действия

  1. Произвести наполнение системы и котла водой. На шкале выставить давление 0,7-1 мБар с помощью крана питания или слива. Необходимо медленное заполнение контура, обусловленное постепенным стравливанием воздуха. Переключатель режим выставляем в положение <0>.
  2. Включить электропитание.
  3. Открыть газовый кран.
  4. Выставить режим <�лето> или <�зима>.
  5. Отрегулировать температуру (по часовой стрелке температура увеличивается, против -уменьшается).

Важно! Из-за присутствия воздуха в системе с первого раза запуск может не получиться, повторяем до штатного запуска котла.

Пусковые работы

Пусковые работы отопительного котла baxi main four 24 должны выполняться организацией, имеющей установленные федеральным законом лицензии на обслуживание специального газового отопительного оборудования. С момента первого пуска устанавливается начало срока гарантийной эксплуатации.

При начале пусковых работ проверяется соответствие технических характеристик котла всем параметрам электрических и газовых сетей. Затем проводится его запуск.

Электронная плата

  1. Включается электропитание котла.
  2. Открывается газовый кран.
  3. Поворачивается ручка переключателя в нужное положение «зима» или «лето».
  4. Чтобы зажечь горелку, поворачивается ручка регулятора температуры для системы отопления и горячей воды.
  5. Для увеличения температуры воды или теплоносителя производится вращение регулируемой ручки по часовой стрелке, при понижении – она должна поворачиваться против часовой стрелки.
  6. При первом запуске возможен вариант, когда горелка не зажигается сразу, из-за наличия воздуха в газопроводе. Для получения положительного результата процедуру повторяют.
  7. Газовый клапан котла оснащен электронной системой модуляции пламени, регулирующей подачу газа на горелку.

После пуска котла, в случае его корректной работы возникает необходимость подписать договор на обслуживание газового оборудования с районной службой газового хозяйства данного региона. После этого в течение года вы будете гарантированно обеспечиваться услугами мастера по ремонту.

Основные ошибки в работе котла и варианты устранения

Все ошибки распознаются датчиками и выводятся на дисплей в виде кода.

Основные ошибки:

  • Е01-Отсутствие зажигания пламени. Провести проверку датчика, наличие газа и состояние горелки.
  • Е02-Перегрев термостата. Возможно нарушение подачи воды или образование накипи.
  • Е03-Проблемы в работе вентилятора, провести диагностику или заменить.
  • Е05-Сбой температурного датчика ОВ.
  • Е06-Нарушение в работе датчика ГВС.
  • Е10-Падение в давлении теплоносителя, причина протечки в контуре.
  • Е25-26-Отказ циркуляционного насоса или выход из строя датчика.
  • Е35-Псевдо-сигнал о горении. Причин несколько попадание воды на плату до замыкания датчика.
  • Е96-Падение электроэнергии.

Первый шаг владельца на появление ошибки произвести сброс для этого нажать кнопку R и удерживать зажатой 3 секунды. Если на дисплее ошибка не пропала обратиться к специалисту.

Устройство

Все газовые агрегаты Baxi на 24 КВТ обладают собственными специфическими особенностями, обусловленными принадлежностью к той или иной серии или модельному ряду. Тем не менее, общее устройство и состав узлов, входящих в конструкцию, у них практически одинаковы.

Конструкция включает в себя следующие узлы:

  • Вентилятор.
  • Вытяжной колпак.
  • Первичный и вторичный теплообменники.
  • Горелка.
  • Циркуляционный насос.
  • Расширительный бак.
  • Трехходовой клапан.
  • Газовый клапан.
  • Датчики, клапаны, прочие устройства организации режима и управления.

Функционирование агрегата происходит по обычному для всех подобных устройств принципу. Теплоноситель (ОВ) поступает в теплообменник, нагревается, поступает в трехходовой клапан и смешивается с холодным потоком из обратной линии.

В результате образуется ОВ с заданными параметрами, которая направляется в систему отопления. Холодная вода нагревается во вторичном теплообменнике и подается в систему (к точкам разбора).

ВАЖНО!

Все функции постоянно мониторятся системой датчиков, подающих сигналы на плату управления. Она получает их и реагирует на показатели, регулируя режим работы или выдавая на дисплей определенную ошибку.

инструкция по эксплуатации, а так же описание неисправностей и отзывы пользователей

Если раньше в отопительном оборудовании превыше всего ценили надежность, то сегодня от него ждут еще и способности работать в автоматическом режиме.

Английский холдинг Baxi Group, известный производитель газовых котлов, учитывает эти требования: выпускаемые им агрегаты благодаря высокому качеству пользуются у нас хорошим спросом.

Оценить их достоинства поможет наша статья, тема которой – газовый котел Бакси: инструкция по применению.

Типы по числу контуров

Настенные агрегаты делятся на одно- и двухконтурные. Первые предназначены только для обогрева помещений, а вторые дополнительно осуществляют нагрев воды.

Одноконтурные

Одноконтурный котел имеет один теплообменник, в котором происходит нагрев жидкости за счет тепла от сжигаемого газа. Располагается над горелкой в камере сжигания и представляет собой трубу-змеевик, на которую надет ребристый короб.

Материалами для изготовления таких устройств служат:

  • чугун;
  • медь;
  • сталь.

Наиболее стойкие к коррозии — медные теплообменники, но они наиболее дорогие. Чугунные стойки к износу, но из-за хрупкости и большого веса используются,как правило, в напольных моделях. В настенных котлах в основном применяются теплообменники из нержавеющей стали.

Одноконтурные агрегаты работают исключительно как отопительные. Для приготовления горячей воды необходимо подсоединение дополнительного оборудования.

Двухконтурные

В таком отопительном агрегате встроен дополнительный контур ГВС (горячее водоснабжение). Теплообмен в нем реализован другим способом — путем нагрева одной жидкости от другой.

Выключения горелки при этом не происходит. Трехходовой клапан отключает первичный контур от системы отопления. Теплоноситель начинает циркулировать через вторичный теплообменник, где и происходит нагрев воды для бытовых нужд.

Система теплоснабжения в этом случае не функционирует. Однако значительного падения температуры в помещении не наблюдается, так как для этого необходима многочасовая работа котла на приготовление горячей воды. В действительности подобное никогда не случается.

Как подключить терморегулятор: схема установки

Перед тем, как установить и подключить устройство, надо подготовить необходимые инструменты и определиться с местом для монтажа.

Материалы и инструменты

Нужно будет отыскать в инструкции к котлу необходимый раздел, и по приведенным схемам подключить к нему дополнительное устройство.

В определенных моделях терморегуляторов схема содержится на обратной стороне декоративной крышки.

На сегодняшний день почти все модели газового оборудования имеют точки подсоединения для термостата, управляющего работой отопительного оборудования. Зачастую прибор фиксируют с помощью клеммы на котле в соответствующей точке. Также прибегают к использованию кабеля термостата, который продается в комплекте.

Выбор места установки

Специалисты советуют производить установку беспроводных комнатных термостатов в жилых помещениях подальше от бытового электрооборудования (компьютер, холодильник, светильник, телевизор и т. д.), так как излучаемое от них тепло может повлечь за собой сбои в работе устройства.

Список рекомендаций по монтажу беспроводного термостата:

Чтобы измерение температуры в комнате происходило должным образом, важно обеспечить достаточный доступ воздуха к термостату.

Не стоит загромождать устройство предметами мебели. Прибору желательно находиться в прохладных комнатах или в жилых помещениях. Важно ограничить доступ для прямого солнечного света.

Не устанавливать устройство возле радиатора отопления или обогревателя. Не монтировать в зоне действия сквозняков

Установка и подключение

Подключать термостат важно в соответствии с рекомендациями производителя отопительного агрегата. Обычно все правила по установки находятся в технической документации на котел

Так как при монтаже данного прибора обычно не возникают особые трудности, подключением можно заняться самостоятельно.

Запуск системы и её проверка

После приобретения терморегулятора для котла и подключения его к отопительному оборудованию, нужно будет произвести его настройку. Благодаря инструкции и приведенным в ней рекомендациям, можно собственноручно устанавливать нужный режим, который будет соответствовать индивидуальному уровню комфортности микроклимата.

С помощью кнопок и переключателей на внешней панели устройства, осуществляется настройка терморегулятора. Посредством тумблеров можно управлять нагревом и кондиционированием воздушного пространства.

Благодаря отсрочке включения котел не будет работать при кратковременном понижении температуры (при сквозняках). Если устанавливать значение колебания на 1°С, то включение или выключение станет доступным при увеличении или понижении температуры на 0,5 градуса.

Фото 3. Нажимая кнопки и переключатели, расположенные на внешней панели терморегулятора, можно управлять температурой в комнате.

Кнопки помогут в установке оптимального или экономного режима. Днем устанавливается необходимая комнатная температура, а ночью понижается до уровня, комфортного для сна. Данный вид режима позволяет значительно экономить на энергоресурсах.

Разные модели терморегуляторов содержат несколько установленных режимов, следовательно, каждый может выбрать подходящий для себя.
Дата: 25 сентября 2021

Особенности модели

Двухконтурный котел Baxi Eco Four 24 F (Бакси Экофор 24 F) обладает закрытой (турбированной) камерой сгорания. Об этом свидетельствует наличие буквы «F» в наименовании. Имеется раздельный теплообменник, первичный (для нагрева теплоносителя системы обогрева) — из меди, вторичный — пластинчатый, из нержавеющей стали.

Мощность котла составляет 24 кВт, что позволяет обслуживать площадь 240 м2. (на практике рекомендуется рассчитывать возможности агрегата для 200-220 м2).

Гидравлическая группа, газовая часть и все подводящие трубки изготовлены из латуни, устойчивой к коррозии или другим внешним воздействиям.

Читайте также:  Теплоноситель для системы отопления – вода, тосол, антифриз, незамерзающая жидкость: плюсы, минусы, выбор, ТОП-10, заливка

Настройка давления

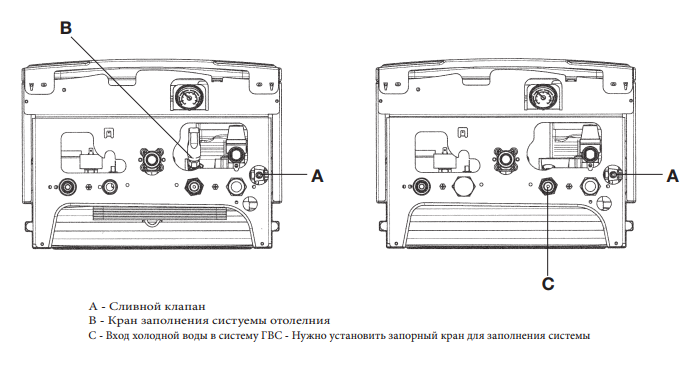

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Устройство и принцип работы

Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

Конструкция газового котла

Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:

  • Газовой горелки
    , которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
  • Камеры сгорания,
    открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
  • Циркуляционного насоса
    , с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
  • Трехходового клапана
    , предназначенного для переключения агрегата на контур ГВС.
  • Основного теплообменника
    . Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
  • Вторичного теплообменника,
    обеспечивающего нагрев проточной воды.
  • Автоматической системы
    управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.

Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

Принцип работы двухконтурного газового теплогенератора

Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.

Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.

Режим отопления

Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.

При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.

Режим ГВС

Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.

Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.

Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.

Профилактика

Чтобы предотвратить поломки котла Бакси и продлить тем самым срок его службы, подключать данный агрегат к электросети следует через стабилизатор. Импортная электроника рассчитана на электроснабжение высокого качества и при значительном отклонении его параметров от нормы, что у нас пока наблюдается довольно часто, легко выходит из строя.

С определенной периодичностью (через несколько лет эксплуатации) теплообменник снаружи нужно очищать от сажи. Если он изготовлен из нержавеющей стали, можно воспользоваться специальной щеткой с металлическим ворсом. Для очистки медного теплообменника такой инструмент не подходит, так как может повредить его. Лучше воспользоваться металлической губкой, предназначенной для мытья посуды.


Теплообменник газового котла

Теплообменник контура ГВС время от времени нужно промывать каким-нибудь средством, удаляющим накипь. То же самое нужно делать и с основным теплообменником, если в качестве теплоносителя используется обычная вода, не прошедшая процедуру обессоливания.

Вентилятор нужно периодически смазывать, иначе со временем двигатель не сможет вращать его с достаточной скоростью. Открутите заднюю часть узла и извлеките статор, после чего нужно будет залить внутрь несколько капель машинного масла.

Дымоход, как обычный (у котлов с открытой камерой сгорания), так и коаксиальный (закрытая камера), нужно периодически очищать от сажи. У коаксиального дымохода нужно поддерживать в чистоте воздухозаборник.

Котлы Baxi преимущества и недостатки

Среди самых известных марок достойное место по праву занимают котлы итальянского производства . Данная фирма выпускает свое отопительное оборудование во многих странах Европы, в том числе и в нашей стране. Данное оборудование является одним из самых технологичных и модернизированных среди линеек газовых котлов. В первую очередь они дают возможность отапливать не только помещение, но и могут работать в качестве водонагревателей.

Каталог их продукции очень разнообразен, но все они имеют некоторые общие параметры. Газовые котлы отвечают требованиям пожарной и экологической безопасности и имеют многие преимущества:

  1. Пламя в газовом котле плавно разжигается посредством электричества. Таким образом, котел нагревается в течение минуты на минимальной мощности, затем начинает работать на максимуме.
  2. Оборудование автоматически регулирует мощность пламени для поддержания комфортной температуры в комнате. Это продлевает срок эксплуатации газового котла, так как отсутствует основная причина износа такого оборудования — постоянная смена циклов включения — выключения.
  3. Также газовые котлы оборудованы системой пост циркуляции, которая позволяет экономить электроэнергию и газ. Термостат, установленный в помещении, выключает котел, когда в комнате достигается необходимая комфортная температура. Также если на котел был установлен специальный температурный датчик, он может осуществлять автоматическую поддержку температуры, зависящую от погодных условий и температуры воздуха на улице и в комнате.
  4. Монтаж оборудования считается довольно простым. Котлы можно установить на пол, либо монтировать на стену. Сама конструкция считается очень надежной и прочной, имеет малый вес.

Из недостатков данного котла можно выделить:

  1. Высокая стоимость, что объясняется хорошим качеством производства.

Какие материалы нужны для подключения

Материалы для подключения обычно поставляются в комплекте с терморегулятором. Это, прежде всего, сам прибор, а также монтажный кабель и крепёж. С их помощью устройство подсоединяется к газовому котлу и закрепляется на стене.

Какие инструменты требуются для установки

Для подсоединения терморегулятора могут понадобиться:

  • отвёртка;
  • дрель;
  • бокорезы;
  • термометр.

Бокорезами можно зачистить концы проводов термостата, но как правило на них уже стоят клеммы, которые прикручиваются к контактам газового котла для выносного термостата.

Дрель необходима для отверстий в стене, в которые устанавливаются дюбели. В них закручиваются шурупы, на которые и крепится устройство. Необходимость в дюбелях отпадает, если стена деревянная.

Термометр понадобится для проверки температуры воздуха после запуска терморегулятора.

Порядок подключения

На период подключения оба прибора не должны работать. Для соединения термостата и газового котла необходимо изучить технические паспорта обоих приборов и следовать схемам и инструкциям по подключению. Концы кабеля для терморегулятора необходимо прикрепить к предназначенным для этого контактам газового котла.

Затем кабель нужно протянуть вдоль стены до места монтажа термостата. После этого в выбранной точке (обычно она находится в самом холодном жилом помещении) прибор прикручивается к стене. Наконец, проводится настройка и проверка устройства.

Как провести проверку работы прибора

Для проверки устройства необходимо выставить максимальную температуру. Затем нужно включить газовый котёл и вывести его на режим с максимальным коэффициентом полезного действия (КПД).

По достижении комфортной температуры надо точно измерить её рядом с терморегулятором и установить на нём в качестве порога для отключения.

Затем в течение часа нужно проследить, включает ли термостат отопитель, когда воздух остывает в пределах 0.5-2 °C. Если это происходит, то приборы работают правильно.

Немного истории

Крупнейший европейский холдинг BAXI Group возник в Англии 150 лет назад – в 1866 году. Сегодня в его подчинении находится более трех десятков профильных компаний, находящихся на территории западноевропейских стран:

  • Англии;
  • Франции;
  • Германии;
  • Италии;
  • Испании;
  • Ирландии;
  • Дании.

Каждое из предприятий относится к сектору производства, связанному с отопительным оборудованием, но, тем не менее, существует некоторое разделение. Одни фабрики специализируются на котельном оборудовании и водонагревателях, другие – на комплектующих и аксессуарах, в том числе, автоматике и радиаторах, третьи – на системах, связанных с солнечной энергией, а четвертые – на компактных теплоэлектрогенераторах. Более того, в состав объединенных предприятий входит звено, занимающееся исключительно разработкой передовых технологий с последующим внедрением их в производственный цикл.

С итальянским филиалом BAXI GROUP российские потребители знакомы по торговой марке BAXI SPA. Производственная компания уже более полувека выпускает отопительное оборудование, в том числе газовые котлы отопления БАКСИ, хотя фабрика первоначально была ориентирована на производство радиаторов и эмалированной посуды, а затем – ванн. Годом основания предприятия считается 1924-й, местом расположения – Бассано дель Граппа, городок на севере Италии, а учредителями – семья австрийского происхождения Вестен. Начиная с 1978-го, компания не раз меняла имя, входя в разные, но профильные концерны, а с 1999-го получила свое теперешнее имя, примкнув к BAXI GROUP. Сегодня итальянская фабрика является передовым предприятием холдинга, выпускающим газовые теплогенераторы. BAXI SPA одной из первых заслуженно получила международный сертификат качества.

В России открыта целая сеть фирменных магазинов и сервис-центров. Здесь можно ознакомиться с продукцией БАКСИ и документацией, получить консультацию и выбрать подходящий газовый котел. Оборудование имеет сертификацию по европейским и российским стандартам, что в полной мере отвечает требованиям современного рынка.

Инструкция по эксплуатации

Эксплуатация котлов не имеет специфических требований или условий

От пользователя требуется только внимание, периодическое техобслуживание, своевременная реакция на возникновение ошибок. Они отображаются на дисплее и свидетельствуют о появлении сбоя

Часто появление ошибки является следствием случайного сигнала или скачка напряжения, поэтому котел обычно перезагружают и запускают вновь. Все ремонтные работы необходимо производить силами работников сервисных центров.

Самостоятельно выполнять подобные мероприятия не рекомендуется, поскольку результат может оказаться противоположным ожиданиям владельца.

Оптимальный режим работы

Оптимальный режим работы котла подробно описан в инструкции пользователя.

Его параметры:

  • Температура ОВ — 70-75°.
  • Давление воды — 0,7-1 мБар.
  • Параметры F08 и F10 настраиваются соответственно на минимальное и максимальное значения.

Настройка производится во время пусконаладочных работ, дополнительные корректировки выполняются периодически во время ежегодного обслуживания или после ремонтных работ.

Основные неисправности и методы устранения

Появление каких-либо неполадок сразу же отображается на дисплее агрегата по сигналу соответствующего датчика.

Коды ошибок:

  • Е01. Отказ горелки. Проверить наличие газа, очистить сопла.
  • Е02. Перегрев. Проверить наличие воды, промыть теплообменник от накипи.
  • Е03. Отказ вентилятора. Проверить его состояние, при необходимости, заменить.
  • Е05. Отказ или КЗ датчика температуры ОВ.
  • Е06. Отказ или КЗ датчика ГВС.
  • Е10. Упало давление теплоносителя. Появление протечки, разрушение теплообменника.
  • Е25-26. Блокировка циркуляционного насоса или отказ датчика.
  • Е35. Ложный сигнал о наличии пламени. Возникает при отсутствии заземления платы управления или неправильном положении датчика.
  • Е96. Низкое напряжение электропитания.

ОБРАТИТЕ ВНИМАНИЕ! Существуют и другие коды, с которыми следует внимательно ознакомиться в руководстве пользователя.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

  • Мощность агрегата.
  • Правильность настроек котла.
  • Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Большая мощность котла

Работа газового котла на предельных показателях мощности вызывает быстрый нагрев, а также импульсную работу агрегата. Уровень нагрева определяется модуляцией газовой горелки. При получении нагретой обратки котел уходит в режим ожидания, а как обратка остывает, котел снова включается. Из-за большой стартовой мощности котла в межсезонья проблема включения и выключения газового котла проявляется наиболее часто.

Проблему может решить комнатный термостат. Регулирование в этом случае осуществляется в автоматическом режиме. Если температура в помещении будет достигнута, термостат даст сигнал котлу на отключения. Система отопления остывает быстрее, чем температура воздуха. Поэтому котел будет включаться реже и дольше работать.

Немаловажное значение имеет определение оптимальной мощности оборудования с учётом региона проживания, общей площади отапливаемого помещения и степени утепления здания. Лучше всего зарекомендовали себя в настоящее время конденсационные котлы, используемые в низкотемпературных отопительных системах

Такой надёжный вариант характеризуется нагревом теплоносителя в обратном контуре в пределах 60°С.

Регулировка температуры

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

  1. Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
  2. Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
  3. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО! Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

Тонкости установки и нюансы настройки

Мы уже отмечали, что установкой, подключением, первым запуском и настройкой рабочих параметров газового котла Бакси должен заниматься мастер из организации, с которой заключен договор на поставку голубого топлива и на обслуживание газоперерабатывающих агрегатов. После применения собственных усилий по осуществлению перечисленных этапов утрачивается возможность воспользоваться гарантией.

Все шаги монтажного цикла работ документируются. Владельцам котла выдаются бумаги, в которых указано, кто и что устанавливал и подключал. В случае обнаружения неисправности устранением ее будет заниматься исполнитель. При выявлении заводского брака, что происходит крайне редко, все проблемы по замене и ремонту решает газовая служба.

Отметим, что эти газовые теплогенераторы допускается устанавливать в отопительные контуры с любыми отопительными приборами. Не составляют исключение и теплые полы, но для их работы мощность котла следует настроить на 65ºС на входе в подающую трубу. Подходят они и для одно-, и для двухтрубных отопительных контуров, для тройниковых и лучевых вариантов.

Шаги подключения котла к коммуникациям

Перечислим поэтапно, что должны сделать газовщики во время установки и подключения котла на газу марки Бакси.

Условно весь цикл работ можно разделить на три основные части, это:

  • Подготовка строительных конструкций и коммуникаций. Укрепление конструкций по мере надобности. Прокладка линий для подключения, если в них есть необходимость.
  • Навешивание котла на стену и подключение к коммуникациям. Чисто механическая работа, требующая точного соблюдения схемы и рекомендаций изготовителя агрегата.
  • Выполнение первого запуска и настройки рабочих параметров. Осуществление первого запуска – обязанность представителей газовой компании. Настройки пользователь может задать сам.

Все действия производятся в досконально продуманном и четко отработанном изготовителем котла порядке.


Монтажную схему производитель оборудования для нагрева теплоносителя и горячей воды прилагает в комплектации к агрегату. В подключении коммуникаций нужно четко следовать указаниям

Подготовительный период включает:

  • Осмотр помещения для подтверждения возможности установки оборудования, использующего газ.
  • Составление договора на производство работ с приложением схемы подключения газового котла с логотипом Бакси и точно просчитанной сметой. В ней должны быть указаны расценки работ и стоимость материалов, приобретенных компанией для монтажа генератора тепловой энергии.
  • Чистка послужившей системы отопления и ГВС от минеральных отложений и загрязнений, оседающих на стенки трубопроводов и приборов во время эксплуатации. Производится любым доступным химическим средством.
  • Прокладка коммуникаций к месту установки котла. К одноконтурным подводят только линии отопления и газоснабжения, к двухконтурным – ветки отопления, газо- и водоснабжения.
  • Установка на каждую коммуникационную линию запорных кранов. Они нужны для отключения агрегата на случай ремонта, аварии, замены.
  • Монтаж фильтра-грязевика на обратную трубу системы отопления. Он требуется для сбора минерального осадка, который мог остаться после чистки и будет формироваться при нагревании воды.
  • Подводка отдельной линии электропитания. Она используется для того, чтобы параллельно с прибором не подключалось другое электрооборудование, что создает угрозу короткого замыкания с пожароопасными последствиями.

Подключение коммуникационных систем производится с обязательным использованием уплотнителей. Все работы должны производиться согласно сантехническим нормативам.

Оптимальное расположение электророзетки относительно газового котла 30-50 см от корпуса. Ее установка и прокладка ветки электропитания выполняется в соответствии с ПУЭ. Кроме того, оборудование необходимо обязательно заземлить, применяя трехжильный кабель с заземляющими проводом.


Так как для работы нагревателя горячей воды и теплоносителя от Бакси требуется электропитание, необходимо проложить к месту установки котла отдельную электролинию. Она должна проходить на расстоянии 30-50 см от корпуса

В перечень мероприятий по установке котла входят:

  • Крепление котла. Производится на стене с достаточной для этого несущей способностью. Фиксируют агрегат анкерными болтами, при необходимости закрывают стену негорючей отделкой, если она выполнена из возгораемых материалов.
  • Подключение трубопроводов к котлу. Выполняется в соответствии со схемой, приложенной производителем к техпаспорту.
  • Сборка дымохода. Подключение дымовых труб к котлам Бакси производится только креплениями, приложенными изготовителем агрегата.

К турбинированным моделям, оборудованным закрытой камерой сгорания, подключают либо коаксиальную трубу, либо обычную трубу вкупе с трубой подачи воздуха в закрытую горелку. Первый вариант проще, но дороже в плане приобретения коаксиальной системы. Однако не факт, что монтаж двух каналов для поставки воздуха и отвода дыма в итоге обойдется дешевле.

К атмосферным моделям с открытой камерой сгорания подключают обычную дымовую трубу. Вывод продуктов переработки голубого горючего производится либо через стену в уличное пространство, либо в коллективный дымоход многоквартирного дома.


Дымоходы к газовым котлам с логотипом Бакси присоединяют с применением крепежа, имеющегося в комплектации прибора. Турбинированные модели оснащают коаксиальными типами дымоходов, атмосферные – обычными, которые рекомендовано дополнять конденсатосборниками

Колена дымоходов позволяют вывести этот канал в любом направлении через стену. Отметим, что через стены выводят преимущественно в многоэтажках, этажность которых не превышает пяти уровней. В частных домах предпочтительно сооружать вертикальные дымовые каналы.

По завершению монтажных работ переходят к осуществлению первого запуска и выполнению настройки.

Запуск и пуско-наладочные мероприятия

Для первого запуска газовый котел и обрабатываемые им контуры наполняют транспортируемой по ним средой. В отличие от большинства настенных моделей, способных нагревать только воду в качестве теплоносителя, агрегаты Бакси могут наполняться антифризом – водным раствором пропиленгликоля с антизамерзающими присадками.

Процесс заполнения теплоносителем котла и отопительного контура производится через патрубок, расположенный в нижней части агрегата. После наполнения стравливают воздух, затем при необходимости пополняют объем теплоносителя тем же путем.


После подключения котла к коммуникационным веткам его и связанные с ним системы заполняют водой. Затем подключают к электросети и открывают доступ газу. Теперь можно настраивать

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус. Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус. Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0. 1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней. Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении. Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Подключение комнатного термостата

К большинству моделей котлов бакси есть возможность подключения комнатного термостата. Смысл заключается в том, что котел будет включаться только по сигналу термостата, когда температура воздуха в помещении опустится ниже заданной.

Конечно, все достаточно индивидуально, и очень многое зависит от типа и сбалансированности системы отопления в целом, а использование только одного комнатного термостата будет обладать определенной инерционностью.

Программируемые термостаты позволяют гибко настраивать различные температурные режимы в течение дня. Снижение температуры в помещении на 1 градус в течение года даст экономию газа около 4-5 %.

В некоторых странах Евросоюза, где более кропотливо относятся к проблемам энергоэффективности, установка комнатного термостата является обязательным требованием.

Особенности выбора газовых котлов Baxi

Настенный котел бакси, как и его напольный собрат, присутствует на рынке в огромном разнообразии моделей, что дает возможность сделать наиболее рациональный выбор. Советуем подбирать модель Baxi, проконсультировавшись с мастером, который будут делать установку.

Если рассматривать небольшую жилплощадь, то необходимо выбирать напольный котел. Он даст возможность более рационально использовать площадь. Самыми востребованными напольными котлами Baxi являются модели SLIM, SLIM HPS и SLIM EF. Лишь мастер порекомендует, какой конкретно двухконтурный котел будет лучше всего соответствовать определенным условиям.

Если выбирать настенный котел Baxi, то здесь, в отличие от напольного аналога, нужно пересмотреть множество вариантов. Перечислим самые популярные модели.

Великолепными показателями радует настенный котел Baxi 3-го поколения бакси LUNA3 comfort. Для создания качественного и надёжного отопления теплогенератор оборудован съемной панелью, которая имеет функцию беспроводного управления газовой системой.

Котел бакси NUVOLA 3 comfort популярного настенного типа имеет панель дистанционное управление и встроенную нагревательную емкость из нержавеющей стали на 60 литров.

Котел Nuvola 3B40 отличается равномерным электрозажиганием, медным теплообменником и эмалированным водонагревателем на 60 литров. Присутствует система от замерзания.

Котел MAIN 4-го поколения имеет небольшие размеры, его характеризует специальная система выброса продуктов горения. В этом типе теплогенератора находится система защиты от накипи. Его отличает биотермический теплообменник и равномерное зажигание.

Котел LUNA-3 – это стабильная работа теплогенератора и удобное электронное управление. Все данные показываются на жидкокристаллическом экране. Все подробности управления указаны в инструкции.

Котёл Silver Space устанавливается на наружных стенах. Внешний монтаж не мешает обеспечивать хорошее отопление при отрицательных температурах. Теплогенератор можно настроить на работу на сжиженном газе.

Котел FOURTECH очень легко устанавливается. Есть возможность подсоединения дополнительных температурных датчиков улицы и термостата помещения, а также функции «тёплые полы».

Инструкция по эксплуатации газового котла

Принципиальных требований по эксплуатации котлов не имеется. Все возможные ситуации предусмотрены производителями и отображаются в виде соответствующих кодов ошибок.

От пользователя требуется лишь своевременно реагировать на их появление, устраняя возникшие проблемы самостоятельно или при участии приглашенного специалиста.

Кроме того, один раз в год необходимо проводить техническое обслуживание установки, очищать котел от сажи или накипи, выполнять другие необходимые работы. Это делается силами работников сервисной организации, самостоятельно заниматься подобными вещами не рекомендуется.

Ремонт и обслуживание

Перед монтажом двухконтурного котла необходимо убедиться, что он может работать на том газе, который подведен к частному дому. Это можно узнать на упаковке нагревательного оборудования. А также следует проверить дымоотвод на отсутствие сужений и осадков.

Для обеспечения длительной службы при подключении нагревательного аппарата следует придерживаться следующей инструкции:

  • при повышенной жесткости воды монтаж проводится с применением полифосфатного дозатора или другого фильтрующего элемента;
  • между монтажом и эксплуатацией необходимо тщательно промыть теплообменник в домашних условиях от возможных загрязнений; для этих целей используются специальные жидкости для мытья оборудования, в составе которых отсутствуют концентрированные щелочи и кислоты, разрушающие материал изделия;
  • материал теплообменника для организации горячего водоснабжения должен соответствовать Директиве 98/83 EC.

Перед первичным пуском проверяется правильность подключения всех узлов, а также соответствие параметров топлива и воды параметрам котла.

Процесс пуска включает в себя следующие действия:

  • нагревательный аппарат подключают к источнику питания;
  • пуск топлива производится путем открытия соответствующего крана;
  • включение и выставление оптимального режима – зима, лето, отопления;
  • установка нужного значения температурного режима кнопкам +/-;
  • дождаться зажигания символа в виде пламени на экране, в летнем режиме символ другой.

При первичном пуске двухконтурного котла можно столкнуться с такой проблемой, как скопление воздуха с образованием газовой пробки, при этом давление в системе значительно повышается (ошибка Е01). В данной ситуации не происходит зажигания горелочного устройства, а котлоагрегат не греет. Для повторного запуска нагревательного аппарат нажимают кнопку «сброс».

При выборе котла необходимо учитывать возможные неполадки устройства.

  • Теплообменники битермического типа часто подвергаются образованию накипи. Поэтому они монтируются в системах, где в воде содержится небольшое количество солей. Теплообменник ежегодно должен очищаться от накипи.
  • При слабой тяге дымоотвода также котел начнет неисправно работать. Во время функционирования нагревательного устройства забивается дымоход, поэтому он должен регулярно очищаться от сажи.
  • В том случае, если, открывая оба крана, начинает течь теплая вода, а при открытии только одного – очень горячая, рекомендуют установить насосный агрегат постциркуляционного типа. Такой насос представляет собой термостат, предназначенный для регулирования параметрами котлоагрегата.

Обзор газового котла Baxi – в следующем видео.

Подготовка к установке, Подготовка к первому пуску

Страница 3

  • Изображение
  • Текст

67

926.237.1 — RU

Руководство для пользователя

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе

отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен

устанавливаться квалифицированным специалистом.

До установки котла необходимо:

a) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской

табличке (шильдике) котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов

сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких

устройств.

в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен,

т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем

самым опасную ситуацию.

г) Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования,

необходимо применять следующие меры предосторожности:

1. контур гвс:

1.1.

если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО3 на 1 литр воды) следует установить полифосфатный

дозатор или подобную систему для умягчения воды, которая соответствует действующим нормативам.

1.2.

тщательно промыть оборудование после его установки и перед началом эксплуатации.

2. контур отопления

2.1. новое оборудование

Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные

отложения или загрязнения (кусочки обшивки, спайки, и т.п.), используя для этого вещества, имеющиеся в свободной

продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту

или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например,

SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования). При использовании очищающих

веществ необходимо строго следовать указаниям инструкций по их применению.

2.2. эксплуатируемое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,

используя вещества, имеющиеся в свободной продаже (см. пункт 2.1)

Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и

FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать

указаниям инструкций по их применению.

Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев,

шумность горелки и т.п.)

при не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания

1. подготовка к устаНовке

Первый пуск котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем:

а) Параметры котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения.

б) Установка произведена в соответствии с действующими нормативами.

в) Аппарат правильно подключен к электропитанию и заземлению.

При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу. Перед первым пуском

снимите с котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки

поверхностей не используйте жесткие инструменты или абразивные моющие средства.

Устройство не должно использоваться детьми, людьми с физическими и ментальными проблемами, либо без достаточнного

опыта и знаний, за исключением, когда они пользуются услугами лица, ответственного за их безопасность, делают это

под наблюдением или по инструкции, предназначенной для устройства..

2. подготовка к пеРвому пуску

Инструкция по включению и выключению котлов «Бакси»

Перед включением и выключением котлов владелец должен внимательно ознакомиться с инструкцией по эксплуатации (настройка котла на работу требует внимательности). В случае отклонения от нее имеется высокая вероятность возникновения ошибок в работе устройства, при правильных действиях включаться агрегат должен без проблем. В этом случае он начнет негромко гудеть.

Для включения необходимо:

  • открыть газовый кран, расположенный под аппаратом;
  • убедиться, что в системе имеется необходимое давление;
  • подать электропитание к устройству;
  • нажать кнопку «включить» и установить агрегат в режим «Лето» или «Зима»;
  • установить требуемый температурный режим воды в контурах отопления.

Если все будет сделано правильно – на дисплее устройства загорится соответствующий значок.

Чтобы выключить котел «Бакси», требуется отключить его от электросети. Подобное является обязательным условием, чтобы не допустить возможных проблем и нестандартных ситуаций.

Обратите внимание! В отключенном состоянии устройство не функционирует, при этом электрический контур находится под напряжением, чтобы не допустить замерзания

Заполнение системы

Страница 6

  • Изображение
  • Текст

70

926. 237.1 — RU

Руководство для пользователя

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении

«ВЫКЛЮЧЕНО» (см. параграф 5) котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается

под напряжением и остается активной функция «защита от замерзания» (параграф 9).

7. ВЫКЛЮЧЕНИЕ КОТЛА

8. пеРевод котла На дРугой тИп газа

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только

квалифицированный специалист.

вНИмаНИе

Отключите электропитание котла с помощью двуполярного переключателя.

ваЖНо:

Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе

отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы откройте кран заполнения

(рис.2).

Советуем открывать кран очень медленно для облегчения стравливания воздуха.

6. заполНеНИе сИстемЫ

Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае

блокировки насоса или при недостатке воды.

Рис.2

примечание:

если давление падает часто, пусть ваш котел проверит квалифицированный специалист.

24 F — 24

1.24 F — 1.24 — 1.14 F — 1.14

A — Сливной клапан

B — Кран заполнения систуемы отолелния

C — Вход холодной воды в систему ГВС — Нужно установить запорный кран для заполнения системы

0812_1801 / CG_2010

B

A

A

C

Как они устроены

Отопительное оборудование для частных домов может быть предназначено только для обогрева (одноконтурное), или для отопления и подачи горячей воды (двухконтурное).

Конструкция двухконтурных котлов представляет собой усложненную модель одноконтурного агрегата и может быть реализована в двух вариантах:

  • С установкой вторичного теплообменника.
  • С использованием битермического теплообменника.

Первый вариант конструкции заключается в передаче тепловой энергии нагретым теплоносителем, выходящим из первичного теплообменника. Горячая ОВ поступает во вторичный пластинчатый теплообменник, в котором отдает часть тепла холодной воде, после чего та поступает на точки разбора.

Битермический теплообменник внешне не отличается от обычного узла. Все дело в конструкции трубки, внутри которой установлена еще одна, сложного сечения, по форме напоминающего ромб. По вешней части образовавшейся полости движется теплоноситель, а по внутренней, ромбовидной — горячая вода.

Эффективность такого узла намного выше, чем у обычного пластинчатого устройства, но обслуживание и очистка представляют значительную сложность. Для котлов с битермическим теплообменником обязательно нужен водяной фильтр или умягчитель.

Конструкции с двумя теплообменниками считаются более надежными, поскольку их легче обслуживать и чистить.

Учитывая нестабильное качество воды в системах водоснабжения, а также распространенный способ забора воды из собственных скважин, предпочтение установок с более простым и быстрым способом обслуживания вполне разумно.

Рекомендации по сокращению эксплуатационных расходов

Если все эксплуатационные настройки выполнены в соответствии с приведенными производителем табличными данными, то оборудование будет весьма экономно расходовать энергию, вырабатывая необходимое тепло в нужном хозяевам объеме.

Для этого следует:

  • Выбрать для систем с радиаторами или термосифонами температуру теплоносителя на выходе из котла +60ºС. Увеличивать ее стоит только в том случае, если при работе агрегата комфортное тепло в помещении так и не было получено.
  • Регулировать температурные режимы в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и прочих редко посещаемых комнат температуру отопления можно выбрать ниже средней.
  • Не превышать температурного фона, рекомендованного изготовителями включенных в схему приборов отопления.
  • Использовать комнатный и уличный датчик температуры, фиксирующий повышение/понижение температуры. Связанный с ними термостат будет самостоятельно запускать/останавливать котел по мере надобности.
  • Настраивать температуру теплоносителя по часам с помощью таймера. Ночью, к примеру, ее можно понизить на 3-5 ºС.

Следует помнить, что повышая температуру в обрабатываемой комнате всего на 1º, мы увеличиваем расходы сразу приблизительно на 6%.

Для того чтобы не менять постоянно настройки температуры теплоносителя в осенне-весенний непростой период, лучше поставить уличный датчик температуры. Если не попадается подходящая модель или нет средств на покупку оригинала, можно соорудить вот такой самодельный приборчик:

В случае длительного отсутствия котел от питания лучше отключить, но при этом систему защиты от промерзания выключать не стоит. Ее отключают только на летний период, во время которого от функции отопления отказываются, полностью отключая одноконтурную модель и переводя на поставку горячей воды двухконтурный вариант.

Для того чтобы сэкономить на отоплении не стоит закрывать радиаторы экранами и тяжелыми портьерами. Они нарушат нормальную циркуляцию воздуха и заставят котел работать на всю мощность без явной на то причины.

Также производитель оборудования не советует совершать микропроветривание в помещениях, держа фрамуги постоянно приоткрытыми. Лучше окно распахнуть настежь и проветрить «залпом», чем длительное время искусственно занижать показания комнатного температурного датчика. Проверено на практике, что так экономнее.

При использовании функции подготовки воды лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание нагретой и холодной воды в смесителе. Поверьте, благодаря такому решению вырабатываемая генератором тепловая энергия не будет тратиться впустую. К тому же на внутренних стенках не будет оседать известковый налет.

Основные неисправности и методы устранения

Все неисправности, возможные при работе котла, тотчас обнаруживаются соответствующими датчиками и отображаются на дисплее в виде соответствующего кода.

Основные из них:

  • Е01. Отсутствует зажигание пламени. Проверить датчик, наличие газа или состояние горелки.
  • Е02. Перегрев термостата. Возможно появление накипи или проблемы с проходом воды.
  • Е03. Сбой работы вентилятора. Проверить работоспособность или заменить.
  • Е05. Сбой работы датчика температуры ОВ.
  • Е06. Сбой датчика ГВС.
  • Е10. Чрезмерно низкое давление теплоносителя. Обычно является следствием протечки в контуре.
  • Е25-26. Остановка циркуляционного насоса или отказ соответствующего датчика.
  • Е35. Ложный сигнал о горении (паразитное пламя). Причин несколько, от воды на плате до искрения датчика.
  • Е96. Низкое напряжение электропитания.

Первой реакцией пользователя на появлении ошибки (если нет визуального подтверждения проблемы) должен стать сброс ошибки, для чего надо нажать кнопку R и удерживать ее 3 секунды. Если ошибка вскакивает повторно, надо вызывать мастера.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

  • Открыть газовый кран.
  • Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
  • Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

ВАЖНО!

Воздух можно выпустить быстрее, если открыть доступ к насосу и ослабить винт. Процедура производится при отключенном питании. Воздух выйдет из-под крышки насоса, как только пойдет вода, винт сразу же вновь затягивается и оборудование вновь запускается.

схема подключения и инструкция по настройке

В перечне преимуществ газового отопительного оборудования Бакси лидирующие позиции удерживает отличная работа, надежность и исключительно высокий уровень комфорта эксплуатации. Котлы этой марки заслуженно признаны мировыми и отечественными потребителями. Наиболее востребованы практичные настенные модели.

Ответственный производитель предупреждает: монтаж газовых котлов Baxi должен производиться представителями газоснабжающих организаций. Однако информация о специфике и этапах работы нужна всем владельцам агрегатов. Ознакомиться с ними не помешает для контроля работы нанятых подрядчиков и дальнейшей эксплуатации. Вы согласны?

Мы поговорим о том, как установить газоперерабатывающие теплогенераторы от Baxi S.p.A. В нашей статье мы представляем технологические нюансы и особенности настройки. Здесь вы найдете рекомендации опытных газовиков, соблюдение которых избавит от нарушений в работе и опасных ситуаций.

Содержание статьи:

  • Особенности газового оборудования Baxi
    • Приборы контроля работы и защиты
    • Специализированные агрегатные системы Bucksi
  • Тонкости установки и нюансы настройки
    • Этапы подключения котла к коммуникациям
    • Пуско-наладочные работы
  • Рекомендации по снижению эксплуатационных расходов
  • Выводы и полезное видео1 по теме Baxi 9001 газ 900 спецификация

    В ассортименте торговых предложений, предлагаемых покупателем Baxi S. p.A., есть напольные и настенные блоки. Первые приобретаются для автономного отопления в просторных загородных домах, промышленных или коммерческих объектах. Вторые пользуются успехом у владельцев квартир, небольших коттеджей и частных домов небольшой площади.

    И настенные, и напольные модели этой марки выпускаются с одним или двумя теплообменниками. Каждый теплообменник предназначен для нагрева среды одного контура. Одноконтурные котлы предназначены для подготовки теплоносителя, двухконтурные – для обслуживания системы отопления и подачи горячей воды к смесителям.

    Фотогалерея

    Фото

    Международный концерн Baxi S.p.A, работающий в семи странах Европы, предлагает мировому потребителю богатый ассортимент оборудования для организации автономных схем отопления и горячего водоснабжения

    Котлы Бакси устанавливаются в жилых домах, в производственных цехах, мастерских и торговых объектах

    Под маркой Бакси производят настенные и напольные модели котлов. Первые подходят для обустройства помещений площадью до 240 м². Если площадь объекта больше, используются напольные агрегаты

    В серии торговых предложений от Baxi S.p.A. представлены одноконтурные и двухконтурные модели как напольного, так и настенного исполнения

    Почти все модели Бакси оснащены насадками для подключение выносного котла

    Оборудование для нагрева теплоносителя и подачи горячей воды, смесители просты в управлении

    Оборудование Baxi S.p.A. работает как от магистрального, так и от сжиженного газа. На боковой панели устройства указано, какое топливо возможно для использования

    Среди предложений концерна есть варианты с открытой и закрытой камерой сгорания. Модели с закрытой камерой более безопасны, а потому более популярны

    Котлы Baxi при организации автономного отопления

    Отопление офисных помещений

    Котел напольный для обустройства частного дома

    Одноконтурная настенная модель

    Подключение выносного котла

    Электронная панель выбора режимов

    Столик сбоку котла

    Прибор с закрытая камера сгорания

    В ассортименте котлов Бакси есть . Атмосферные модели оснащены открытой камерой сгорания, турбинные – закрытой. Первые несколько дешевле и проще в эксплуатации, вторые дороже и сложнее, но гораздо надежнее, а потому и пользуются большей популярностью у потребителей.

    Приборы контроля работы и защиты

    Востребованные на рынке газовые котлы оснащены следующими системами регулирования работы теплогенератора и обеспечения безопасности:

    • Термостат предохранительный. Устройство с датчиком, реагирующим на перегрев воды. Если он фиксирует температуру выше установленного предела, котел блокируется. Отключение запрещено.
    • Датчик тяги. Устройство, фиксирующее температуру продуктов переработки газа, выводимых из котла. Если они выше 90ºС электронная плата перекрывает подачу газа. Не отключайте ни при каких обстоятельствах.
    • Пламенно-ионизационный датчик. Электрод, контролирующий подачу газа на горелку, выявляющий нарушение подачи голубого топлива или частичное затухание горелки. В случае обнаружения опасных ситуаций система блокирует котел.
    • Реле давления для среднего расхода. Система, позволяющая активировать горелку только в том случае, если давление обрабатываемой среды превышает 0,5 бар.
    • Защита от замерзания. Устройство, автоматически запускающее котел при снижении температуры до +5°С и заставляющее его работать до тех пор, пока теплоноситель для подачи в подающий трубопровод не нагреется до +30°С.

    Защита от образования ледяных пробок в система, заполненная теплоносителем или хозяйственно-бытовой водой, не отключается даже при отключении от источника питания всех остальных электрически зависимых систем агрегата. Двухполюсное устройство отключения позволяет оставить его в рабочем состоянии, если котел некоторое время не используется.

    Кроме того, котлы оборудованы системами, обеспечивающими доциркуляцию теплоносителя. Те. после выключения горелки по контуру отопления пройдет еще три минуты. Есть функция, заставляющая циркуляционный насос периодически включаться на 10 минут, если котел не использовался более суток, и еще много полезных нововведений.

    Галерея изображений

    Фото

    Погружные датчики температуры доступны для традиционных и конденсационных котлов. Миниатюрные термисторы чутко реагируют на изменение температуры охлаждающей жидкости

    При достижении температурой охлаждающей жидкости заданных пользователем значений верхнего и нижнего пределов датчик передает сигнал термостату, который прекращает нагрев охлаждающей жидкости или наоборот, запускает

    Датчик подключен к системе электроснабжения котла и к выносному термостату — устройству, позволяющему выбирать и изменять температурный фон в помещении

    Термостаты для газовых котлов марки Baxi выпускаются в механическом и электронном вариантах. Первый вариант проще, к тому же реже ломается, второй удобнее

    Датчики температуры для обычных и конденсационных котлов

    Температурный режим отопительного оборудования

    Механический термостат для котлов Baxi

    Электронное термореле газового котла

    Для считывания фоновой температуры окружающей среды блоки оснащены внутренними и наружными датчиками. С помощью терморегуляторов, к которым они подключены, владельцы обрабатываемых помещений выбирают минимальный и максимальный пределы температуры. В соответствии с этими данными автоматика будет запускать и останавливать нагрев теплоносителя.

    Специализированные агрегатные системы Bucksi

    Отличным вариантом, внедренным технологически и конструктивно, считается возможность регулировки газового клапана котлов Baxi. С помощью имеющегося на устройстве винта можно регулировать мощность, ориентируясь на содержание СО 2 в дымовом канале.

    Для точной калибровки газового клапана производитель оборудования в технической документации на продукцию прикрепил табл. В нем указаны рабочие параметры агрегата при минимальной и максимальной мощности, а также при соответствующей скорости вращения вентилятора. Регулятор просто должен крутить винты до тех пор, пока на дисплее не появится нужное значение.

    Газовый клапан откалиброван с помощью функции 304, которая будет чередоваться с «%» на дисплее. Увеличение и уменьшение мощности с шагом 1%

    В функционале есть крайне полезная функция — самоочистка дымоходных каналов. Производится при работе устройства на полную мощность. Самопроизвольное удаление продуктов сгорания позволяет реже чистить дымоход. Кроме того, это гарантирует стабильность системы и безопасность пользователей.

    Имеется функция дегазации — удаления воздуха из системы, что неизбежно происходит при заполнении отопительного контура водой. Применяют его перед первым пуском, а также после остановки котла и слива воды на теплый период, когда нет необходимости в теплоснабжении.

    Схема отопления, организованная на базе котла Бакси, может включать выносные накопительные водонагреватели и солнечные батареи

    Помимо хорошего набора функций, возможность подключения, реализована практически во всех моделях этой марки. Котел, все еще включенный в контур отопления, можно дополнить, для чего предусмотрены форсунки, и дополнительный насос.

    Тонкости установки и нюансы настройки

    Мы уже отмечали, что установкой, подключением, первым пуском и настройкой параметров работы газового котла Бакси должен заниматься мастер из организации, с которой заключен договор подписано на поставку голубого топлива и на техническое обслуживание газоперерабатывающих установок. После приложения собственных усилий для реализации вышеуказанных действий возможность воспользоваться гарантией теряется.

    Все этапы цикла установки задокументированы. Владельцам котла выдаются бумаги, в которых указано, кто что устанавливал и что подключал. При обнаружении неисправности подрядчик устраняет ее. При обнаружении заводского брака, что бывает крайне редко, газовая служба решает все вопросы по замене и ремонту.

    Фотогалерея

    Фото модели

    Для установки настенной модели котла подходят кухни, подсобные помещения, прихожие, кубатура которых превышает 7,5 м³. В помещении должно быть окно со свободно открывающейся фрамугой для проветривания и дверь с вентиляционным зазором у пола или решетки

    Основным условием установки газоперерабатывающего оборудования является исправно работающая вытяжная и приточная вентиляция. В случае, если естественный тип вентиляции не справляется с воздухообменом, вытяжные или приточные отверстия предусматривают вентиляторы

    Для установки напольной модели, как правило, выделяют отдельное помещение – котельную. Допускается установка в отапливаемых подъездах и подсобных помещениях. Температура в подсобном помещении, выбранном для размещения котла, не должна опускаться ниже +5ºС

    При использовании двух котлов на греющую воду для отопительных контуров и хозяйственно-бытового водоснабжения их обычно устанавливают в котельных. В таких схемах чаще напольная модель обслуживает отопление, а настенная – ГВС

    Настенный котел в прихожей

    Хорошо функционирующая система вентиляции

    Наружное газовое оборудование в котельной

    Напольно-стеновая модель в котельной

    Обратите внимание, что данные газовые теплогенераторы можно устанавливать в отопительных контурах с любыми отопительными приборами. Не составляют исключения и , но для их работы мощность котла должна быть отрегулирована на 65ºС на входе в питательную трубу. Они подходят для одно- и двухтрубных схем отопления, для тройникового и радиального вариантов.

    Этапы подключения котла к коммуникациям

    Перечислим поэтапно, что должны сделать работники газовой промышленности при монтаже и подключении газового котла типа Бакси.

    Условно весь цикл работ можно разделить на три основные части, это:

    • Подготовка строительных конструкций и коммуникаций. Усиление конструкций по мере необходимости. Прокладка линий для подключения, если это необходимо.
    • Крепление котла к стене и подключение к коммуникациям. Чисто механическая работа, требующая точного соблюдения схемы и рекомендаций производителя агрегата.
    • Выполнение первого запуска и настройка рабочих параметров. За осуществление первого пуска отвечают представители газовой компании. Пользователь может сам установить настройки.

    Все действия выполняются в тщательно продуманном и четко отработанном производителем котла порядке.

    Производитель оборудования для нагрева теплоносителя и горячей воды прилагает схему подключения в комплектации к агрегату. При подключении коммуникаций необходимо строго следовать инструкции

    Подготовительный период включает в себя:

    • Обследование помещений для подтверждения возможности установки оборудования с использованием газа.
    • Составление договора на выполнение работ с приложением схемы подключения газового котла с логотипом Бакси и точно рассчитанной сметы. В нем должны быть указаны расценки на работы и стоимость закупаемых фирмой материалов для установки генератора тепловой энергии.
    • Очистка бывших в употреблении систем отопления и горячего водоснабжения от минеральных отложений и загрязнений, осевших на стенках трубопроводов и приборов в процессе эксплуатации. Производится любым доступным химическим реагентом.
    • Прокладка коммуникаций к месту установки котла. К одноконтурным выводятся только линии отопления и газоснабжения, а к двухконтурным – ветки отопления, газоснабжения и водоснабжения.
    • Установка запорной арматуры на каждой линии связи. Они нужны для отключения агрегата в случае ремонта, аварии, замены.
    • Монтаж грязевого фильтра на обратку системы отопления. Требуется собрать минеральный осадок, который мог остаться после очистки и будет образовываться при нагревании воды.
    • Прокладка отдельной линии питания. Он используется для того, чтобы никакое другое электрическое оборудование не было подключено параллельно устройству, что создает опасность короткого замыкания с опасностью возгорания.

    Соединение систем связи производится с обязательным применением прокладок. Все работы должны выполняться в соответствии с сантехническими нормами.

    Оптимальное расположение электрической розетки относительно газового котла 30-50 см от корпуса. Его монтаж и прокладка ветки электроснабжения осуществляется в соответствии с ПУЭ. Кроме того, необходимо оборудование с использованием трехжильного кабеля с заземляющим проводом.

    Так как Бакси требует электроснабжения для работы водонагревателя и теплоносителя, к месту установки котла необходимо проложить отдельную линию электропередач. Он должен проходить на расстоянии 30-50 см от корпуса

    В перечень мероприятий по установке котла входят:

    • Монтаж котла. Изготавливается на стене с достаточной для этого несущей способностью. Узел закрепляют анкерными болтами, при необходимости закрывают стену негорючей отделкой, если она выполнена из горючих материалов.
    • Подключение трубопроводов к котлу. Проводится по схеме, прилагаемой производителем к техпаспорту.
    • Сборка дымохода. Присоединение дымоходов к котлам Бакси осуществляется только с помощью крепежа, поставляемого производителем агрегата.

    К моделям турбин с закрытой камерой сгорания или обычной трубой, соединенной с трубой подачи воздуха к закрытой горелке. Первый вариант проще, но дороже в плане приобретения коаксиальной системы. Однако не факт, что установка двух каналов подачи воздуха и дымоудаления в конечном итоге обойдется дешевле.

    К атмосферным моделям с открытой камерой сгорания подключается обычный дымоход. Вывод продуктов переработки голубого топлива производится либо через стену в уличное пространство, либо в коллективную трубу многоквартирного дома.

    Дымоходы к газовым котлам с логотипом Бакси соединяются с помощью крепежных элементов, которые имеются в комплекте с устройством. Турбинные модели комплектуются коаксиальными типами дымоходов, атмосферные – обычными, которые рекомендуется дополнить конденсатосборниками

    Колена дымохода позволяют вывести этот воздуховод через стену в любом направлении. Отметим, что сквозь стены ведут в основном к многоэтажкам, этажность которых не превышает пяти уровней. В частных домах предпочтительнее строить вертикальные дымоходы.

    По завершении монтажных работ переходят к первому пуску и настройке.

    Пусконаладочные работы

    При первом пуске газовый котел и контуры, которые он обрабатывает, заполняются транспортируемой по ним средой. В отличие от большинства настенных моделей, способных нагревать в качестве теплоносителя только воду, агрегаты «Бакси» можно заправлять антифризом – водным раствором пропиленгликоля с антифризными добавками.

    Процесс работы котла и отопительного контура производится через патрубок, расположенный в нижней части агрегата. После заправки стравить воздух, затем, при необходимости, таким же образом восполнить объем охлаждающей жидкости.

    После подключения котла к коммуникационным веткам он и связанные с ним системы заполняются водой. Затем их подключают к электросети и открывают доступ к газу. Теперь вы можете настроить

    Вводу в эксплуатацию предшествуют следующие действия:

    • Проверка давления в системе. Оно должно соответствовать рекомендуемым значениям 1-1,5 бар.
    • Подключение котла к сети.
    • Подача газа в камеру сгорания, для чего необходимо открыть желтый кран на входе газа перед котлом.

    Бывает, что при первом включении агрегат блокируется из-за наличия воздушных пробок в трубах. В случае с котлами Бакси нет необходимости прокачивать пробки вручную, система сама их удалит. Нужно только еще раз нажать кнопку пуска и удерживать ее 2 секунды, пока не сработает горелка.

    Рабочие параметры задаются с помощью электронной панели, расположенной на передней стороне котла. Для выбора режима отопления есть кнопка со стилизованным аккумулятором, для ГВС – кнопка с краном.

    Настройте работу газового котла Baxi по единому алгоритму:

    • Выберите кнопку, отвечающую за нагрев или подготовку санитарной воды.
    • Используйте кнопки +/- для установки соответствующего режима.
    • Нажмите кнопку питания, чтобы электронное управление запомнило установленный параметр.

    Если процедура выполнения задачи выполнена успешно, на дисплее отображается «MEM». Это значит, что котел будет работать, соблюдая именно эти настройки, пока пользователь не решит внести изменения.

    Основы настройки котла освоит совершенно несведущий в тонкостях исполнитель. Нужно просто выбрать функцию и затем значение, увеличивая или уменьшая начальный показатель

    Нежелание запоминать только что выбранный параметр необходимо подтвердить нажатием кнопки «i». Система, принявшая отказ от изменений, сообщит об этом надписью на дисплее «ESC».

    Для того, чтобы выбрать и установить характеристики котла, кнопки удерживать 6 секунд. Для отображения текущей информации о работе агрегата на кнопку «i» нужно нажать 5 секунд. Если активирована функция «ИНФО», на дисплее отображается «А00», вместо которого появляется температура на выходе из котла с нагретым теплоносителем.

    Затем необходимо проверить динамическое значение давления газа на входе в газовую горелку. При потреблении магистрального топлива оно должно быть 20 мбар. При использовании баллонной смеси с преобладанием пропана величина динамического давления должна быть 37 мбар. Измерения проводятся путем подключения манометра к штуцеру газового клапана.

    Далее отрегулируйте максимальное и минимальное значения давления с помощью регулятора. В этом случае опять же используют газовый клапан, к патрубку которого подключают чувствительный манометр, фиксирующий изменения в мбар. Значения выбираются по данным, приведенным в таблице производителем. Они зависят от модели и типа газа, который будет перерабатываться котлом.

    Показатель давления газа регулируется самым простым способом — поворотом регулировочных винтов. Значение давления зависит от используемой газовой смеси.

    Предложенные потребителю газовые подогреватели теплоносителя и горячей воды от Бакси изначально настраивались на переработку магистрального газа. Если котел должен «работать» в автономной системе с группой баллонов или газгольдером, то перед выполнением всех вышеперечисленных настоек производится замена форсунок. А затем изменить напряжение на модуляторе с выбором параметра F02.

    Фотогалерея

    Фото

    Для того, чтобы заменить форсунки, нужно «добраться» до коллектора, расположенного внутри камеры сгорания. Для этого снимите наружную панель камеры сгорания

    После снятия передней панели с камеры сгорания получили доступ к газовой горелке. Его также необходимо снять, открутив два болта по бокам

    Изначально в газовый коллектор котлов Бакси вкручивались патрубки, предназначенные для подачи магистрального газа. Просто выкручиваем их из коллектора

    Вместо витых газовых форсунок устанавливаются новые, диаметр которых рекомендован производителем агрегата в зависимости от типа газовой смеси

    Этап 1: Снятие передней панели камеры сгорания

    Этап 2: Снятие газовой горелки

    Этап 3: Открутите форсунки основного газа

    Этап 4: Вкрутите форсунки для смеси сжиженного газа

    Рекомендации по снижению эксплуатационных расходов

    Если все рабочие настройки произвести в соответствии с таблицей, приведенной производителем, то оборудование будет очень экономно потреблять энергию, вырабатывая необходимое тепло в необходимом для владельцев объеме.

    Для этого:

    • Для систем с радиаторами или термосифонами выбрать температуру теплоносителя на выходе из котла +60ºС. Повышать его стоит только в том случае, если при работе агрегата комфортного тепла в помещение не поступало.
    • Отрегулируйте температуру в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и других редко посещаемых помещений температуру нагрева можно выбрать ниже средней.
    • Не превышать температурный фон, рекомендованный производителями нагревательных приборов, включаемых в контур.
    • Используйте датчик внутренней и наружной температуры, определяющий повышение/понижение температуры. Соответствующий термостат самостоятельно запускает/останавливает котел по мере необходимости.
    • Установите температуру охлаждающей жидкости по часам с помощью таймера. Ночью, например, ее можно понизить на 3-5 ºС.

    Следует помнить, что повышая температуру в обрабатываемом помещении всего на 1º мы увеличиваем затраты сразу примерно на 6%.

    Чтобы постоянно не менять температурные параметры охлаждающей жидкости в осенне-весенний сложный период, лучше поставить уличный . Если вам не попалась подходящая модель или нет денег на покупку оригинала, собрать вот такую ​​самоделку можно здесь:

    Галерея изображений

    Фото

    Для изготовления уличного датчика, считывающего температуру наружного воздуха , вы можете купить обычный термистор NTC. В примере использован B57861-S-65-18 на 10 кОм 103 А40 с погрешностью 1%. Устройство установлено в пластиковый корпус от наушников для защиты от атмосферных явлений и завернуто в фольгу для защиты от нагревания солнцем

    Для того, чтобы вывести датчик, нужно просверлить отверстие в стене рядом с котлом. Термистор подключается к котлу витой парой

    С помощью графика, предоставленного корпорацией Baxi, нужно отрегулировать температуру теплоносителя по графику, отображающему ее оптимальные значения при разных показаниях термометра

    Датчик монтируется снаружи основной стены. Желательно для него найти место, не освещаемое прямым солнцем. Со стороны помещения отверстие, просверленное под кабель, слегка запенивают или закрывают пластиковой заглушкой

    Этап 1: Сборка самодельного уличного датчика

    Этап 2: Сверление стены наружу

    Этап 3: Настройка теплоносителя на наружную температуру

    Этап 4: Монтаж датчика наружной температуры

    В случае длительного отсутствия, котел должен быть отключен от электросети, но не должна отключаться система защиты от замерзания. Его отключают только на летний период, в течение которого отказываются от функции отопления, полностью отключая одноконтурную модель и переводя двухконтурную на подачу горячей воды.

    В целях экономии на отоплении не закрывать радиаторы ширмами и тяжелыми шторами. Они прервут нормальную циркуляцию воздуха и заставят котел работать на полную мощность без видимой причины.

    Также производитель оборудования не рекомендует проводить микровентиляцию в помещениях, держать фрамуги постоянно приоткрытыми. Лучше открыть окно настежь и проветрить «залпом», чем долгое время искусственно занижать показания датчика комнатной температуры. Доказано на практике, что экономичнее.

    При использовании функции водоподготовки лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание в смесителе нагретой и холодной воды. Поверьте, благодаря такому решению тепловая энергия, вырабатываемая генератором, не будет потрачена зря. Кроме того, на внутренних стенках не будет оседать известковый налет.

    Выводы и полезное видео по теме

    Этапы установки, подключения и настройки котла от Baxi наглядно продемонстрирует следующее видео:

    Информация о процессе монтажа настенного котла Бакси и правилах его подключения необходимы для контроля приглашенных исполнителей. К сожалению, не все они радуют добросовестным отношением к работе и знанием всех нюансов. Если владелец газоиспользующего агрегата заботится о собственной безопасности и нормальной работе прибора, представленная нами информация не будет лишней.

    Хотите поговорить о том, как установить и настроить котел с логотипом Бакси в своем доме или на даче? У вас есть полезная информация по теме, которая будет полезна будущим владельцам агрегата? Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фото по теме статьи, задавайте вопросы.

    Настенный двухконтурный газовый котел Бакси: технические характеристики, цена, модели

    Не все владельцы частных домов или коттеджей имеют возможность подключения к централизованным системам отопления и горячего водоснабжения.

    Причиной этого является удаленность от основных магистралей или чрезмерно высокие цены на ресурсы, вынуждающие решать проблему другими способами.

    Наиболее оптимальным вариантом считаются автономные системы отопления и горячего водоснабжения, реализуемые за счет установки собственного котла.

    Наиболее экономичными и эффективными из них являются газовые установки, безопасные и простые в эксплуатации.

    Рассмотрим котлы от известного в Европе производителя — Бакси.

    Газовые котлы Baxi

    Итальянская компания Baxi недавно стала частью промышленной группы BDR Thermea.

    Бакси – одна из старейших европейских компаний, основанная около 100 лет назад .

    Около полувека занимается производством отопительного оборудования. За это время накоплен большой производственно-технологический опыт, отработаны способы изготовления сложных узлов и элементов конструкции, выявлены наиболее ответственные элементы конструкции.

    Газовые котлы являются одним из направлений деятельности компании. Выпускается широкий спектр оборудования для обслуживания частных домов, офисных или общественных помещений различной площади и этажности.

    Основной упор сделан на установки, предназначенные для обогрева жилых помещений по принципу «одна котельная – один дом». Пользователь имеет возможность выбрать установку, соответствующую размерам его дома по мощности и не переплачивающую за ненужные киловатты.

    Все установки имеют базовый набор функций :

    • Самодиагностика (система датчиков обеспечивает полный контроль за состоянием узлов и элементов агрегата).
    • Защита системы от замерзания (при снижении температуры охлаждающей жидкости до 5° включается усиленная циркуляция).
    • Возможность установки режима обогрева и оперативного регулирования температуры теплоносителя (ОВ), при необходимости.

    Дополнительные функции, такие как климат-контроль или расширенные методы регулирования работы агрегатов, можно подключить как расширение возможностей установки или приобрести сразу, как особенность определенной серии или модели котла.

    Бакси имеет собственное чугунолитейное и металлургическое производство, что позволяет производить абсолютно все единицы оборудования самостоятельно и не зависеть от субподрядчиков. .

    Особенности котлов Baxi

    Речь идет о высокотехнологичном оборудовании с отличными основными характеристиками. По желанию покупателей в комплектацию могут быть включены дополнительные элементы, которые сделают устройство еще более функциональным.

    Производитель предлагает следующие устройства:

    1. Таймер. Настенные и напольные котлы «Бакси» можно запрограммировать так, чтобы они работали в указанное пользователем время. Благодаря такому подходу снижаются расходы на отопление: когда дома никого нет, оборудование автоматически отключается.
    2. Комнатный термостат. Этот аксессуар необходим для управления микроклиматом в помещении. Его использование очень простое – на дисплее выставляется нужная температура, а нагревательный прибор самостоятельно ее поддерживает. При достижении нужного значения устройство выключается. Когда температура упадет на один градус, он снова начнет работать.
    3. Датчик наружной температуры. Благодаря этому элементу котел сможет реагировать на изменения погоды. Технология нужна для поддержания оптимальной температуры в доме, при этом снижается потребление газа.

    Благодаря этим аксессуарам конечная стоимость отопления снижается, а отопление дома становится во много раз эффективнее. Кроме того, эти элементы облегчат эксплуатацию устройства.

    Преимущества

    Среди огромного разнообразия отопительного оборудования достойное место занимает итальянская компания Baxi. Если сравнить газовое оборудование этой фирмы с продукцией других фирм, то станет ясно, что модели этой марки наиболее технологичны и функциональны. Как минимум, их можно использовать не только в целях отопления, но и для приготовления горячей воды. То есть это устройство 2 в 1. Каталог бренда содержит множество моделей, имеющих незначительные отличия по техническим параметрам.

    Среди преимуществ агрегатов Бакси можно выделить следующие:

    1. Электроподжиг. Для разогрева котла достаточно одной минуты, при этом используется минимальная мощность. Как только оборудование готово, оно начинает работать на максимуме.
    2. Автоматическая регулировка мощности пламени. Благодаря этому в помещении всегда будет поддерживаться комфортная температура. Это также благотворно сказывается на сроке службы устройства, ведь постоянные включения-выключения часто становятся основной причиной выхода из строя устройств.
    3. Система постциркуляции. Для этого оборудование дополняется специальными аксессуарами, снижающими расход электроэнергии и газа.
    4. Простая установка. Возможна установка на полу или стене. Само устройство имеет прочную и надежную конструкцию, несмотря на малый вес.
    5. Экологичность. При работе установки при сгорании топлива в воздух выделяется минимальное количество углекислого газа.

    Отопительное оборудование хорошо зарекомендовало себя при работе в помещениях различного назначения: от загородных коттеджей и квартир до промышленных зданий. Благодаря тому, что газовые котлы способны не только отапливать жилье, но и готовить горячую воду, они делают жизнь намного комфортнее. Это свойство особенно важно, если человек проживает в местности, удаленной от централизованных инженерных сетей.

    недостатки

    Если рассматривать отрицательные качества газового оборудования Baxi, то можно выделить только его высокую стоимость. Это объясняется качеством продукции. Нужно понимать, что отопительное оборудование – это важный элемент, от которого будет зависеть комфорт проживания. Поэтому специалисты не рекомендуют экономить на покупке качественного агрегата.

    Некоторые виды устройств необходимо устанавливать в специально отведенном помещении — котельной, которое должно быть соответствующим образом подготовлено. Если у вас нет навыков работы с газовыми котлами, то их установку стоит доверить специалистам.

    Цены на линейку газовых котлов Baxi

    газовый котел Baxi

    Просмотров

    Компания производит оборудование с различными возможностями.

    Ассортимент содержит :

    • Напольные и настенные виды.
    • Одинарный и двойной контур.
    • Турбированные и атмосферные (с закрытой или открытой горелкой).
    • Теплообменники из чугуна, меди и нержавеющей стали с различными возможностями и эффективностью.

    Такое изобилие опций позволяет пользователям выбрать оптимальную установку в соответствии с потребностями данного пространства.

    ВАЖНО!

    Котлы Бакси изначально изготавливаются для работы на природном газе, но в любой момент их можно перенастроить на сжиженный газ, для чего необходимо поменять форсунки газовой горелки.

    Виды котлов «Бакси»

    Производитель выпускает несколько линеек газовых обогревателей, каждая из которых имеет варианты для любых обстоятельств и финансовых возможностей. По функциональным возможностям различают устройства:

    • Одноконтурные – только для отопления.
    • Двухконтурные — отапливают и обеспечивают горячее водоснабжение.

    Два в одном — экономично и компактно. У раздельного подхода тоже есть свои приверженцы — он надежнее и долговечнее.

    По способу установки:

    • Настенный монтаж. Малая мощность. Компактность – размер позволяет установить их в кухонном шкафу. Они висят на стене.
    • Наружная. Тяжелый и мощный. Если первые обычно устанавливаются в квартирах, то эти предназначены для частных домов, где требуется высокая теплоотдача от оборудования.

    По способу дымоудаления:

    • С открытой камерой сгорания. Его часто называют дымоходом. Для удаления продуктов сгорания нужна тяга – она создается в длинном газоходе.
    • С закрытой камерой. Его называют турбинированным. Тяга здесь создается вентилятором. Продукты сгорания выводятся через коаксиальный дымоход через стену. В горелку подается наружный воздух.

    По принципу действия:

    • Конвекция. Огонь нагревает теплоноситель, при этом часть тепла теряется. Такие устройства проще по конструкции.
    • Конденсация. Здесь есть дополнительный теплообменник – на нем конденсируется горячий газ и теплоноситель получает дополнительный нагрев. КПД таких устройств выше. Если сравнивать, сколько стоят конвекционные и конденсационные варианты, то первые однозначно дешевле, но и КПД у них ниже.

    Также различают:

    • Энергонезависимая. Не подключен к сети.
    • Летучий. Подключен к сети. Такие устройства более совершенны и функциональны. Но вы должны обеспечить резервное питание на случай отключения электричества.


    Типы по способу управления

    Котлы Бакси управляются с панели, в базовом исполнении, установленной на корпусе агрегата .

    Более поздние образцы получили выносной пульт управления, который можно разместить отдельно от котла в более удобном месте. Этот вариант предназначен для домовладельцев, техника которых размещена в отдельном отсеке. Вам не нужно каждый раз подходить к устройству, но вы можете настроить его из более удобного положения.

    Наконец, есть модели, которыми можно управлять со смартфона. … С такими агрегатами можно связаться практически из любой точки мира и произвести необходимые настройки, находясь на значительном расстоянии от дома.

    Это удобно для людей, которые по роду деятельности часто и внезапно уезжают в другие города или страны.

    Им не нужно беспокоиться о состоянии системы отопления дома — с помощью приложения, установленного на смартфоне, они могут в любой момент получить отчет о состоянии системы, текущем режиме работы и внести необходимые изменения.

    Напольное газовое оборудование

    В производстве напольных приборов baxi выделяют два направления:

    • Конденсационное, использующее как энергию сгорания газа, так и мощность, выделяющуюся при конденсации продуктов сгорания;
    • Одноконтурные и двухконтурные с атмосферной горелкой.

    Серия SLIM отличается использованием чугунных теплообменников, малыми габаритами и современным дизайном. Новейшие технические разработки позволяют автоматике обнаруживать до 10 неисправностей в системе, что дает возможность проводить своевременный ремонт и продлевать срок эксплуатации.

    Такие устройства стали популярны благодаря своим сверхкомпактным размерам и следующим техническим характеристикам:

    • обеспечивающие модуляцию пламени;
    • горелка атмосферная изготовлена ​​из нержавеющей стали;
    • прочный чугунный теплообменник;
    • современная автоматика;
    • защита от замерзания воды.

    Все ультракомпактные котлы baxi полностью адаптированы для российских условий. Они рассчитаны как на достаточно морозные зимы, так и на нестабильность давления в газопроводах и напряжения в электросетях.

    Техника итальянского производства демонстрирует английскую пунктуальность и надежность в работе, а по отзывам потребителей отлично подходит для российских домов.

    Газовые котлы Baxi – это отличное сочетание энергоэффективности, надежности и безопасности.

    Эти итальянские котлы изготовлены по последним европейским стандартам в области эффективного использования тепловой энергии, безопасности эксплуатации и выбросов вредных веществ в атмосферу.

    Газовые котлы Бакси выпускаются в максимально широком ассортименте, который способен удовлетворить потребности любого потребителя. Настенные и напольные газовые котлы Бакси выпускаются в очень широком ассортименте. Это очень качественное итальянское отопительное оборудование.

    Многие модели газовых котлов Baxi оснащены раздельными теплообменниками и погодозависимой системой автоматики.

    Итальянская компания Baxi ведет свою историю с 1966 года и имеет многолетний опыт производства. Сегодня Baxi является одним из крупнейших производителей газовых котлов в Европе, и имеет за производство своей продукции престижные европейские призы и награды.

    Приоритетным направлением развития компании является постоянное использование инновационных технологий и их практическое применение в производстве.

    Когда говорят «итальянские газовые котлы», то подразумевают в первую очередь компанию Baxi.

    Настенный котел Baxi Main Four представляет собой компактное устройство с битермическим теплообменником

    Преимущества:

    • Очень компактные размеры котла идеально сочетаются с максимально возможным набором функций, глубина котла 299 мм.
    • Кнопочная цифровая панель управления облегчает контроль и управление работой газового котла: четкие и понятные символы визуализируют текущую работу и возможные неисправности агрегата на большом жидкокристаллическом дисплее.
    • Встроенный микропроцессор имеет функцию раннего предупреждения об образовании накипи.
    мощность, кВт Масса, кг Цена, руб.
    Baxi Main Four 240i (атмосферная вентиляция) 24 13,7 91,3 730x400x299 29 30 700
    Baxi Main Four 240Fi (turbo chimney) 24 13,7 92,93 730x400x299 31 36 600

    Котел Baxi Main Four с латунной гидравлической группой и насосом Grundfos

    Преимущества:

    • Компактный размер устройства идеален для установки в небольшом помещении, для такого небольшого помещения идеально подходит.
    • Большой жидкокристаллический дисплей отображает на экране диагностику устройства, текущее состояние и заданные характеристики.
    • Устройство может быть подключено к электронному комнатному термометру и программируемому таймеру.
    • Датчик расхода горячей воды (расходомер) – это максимальное удобство при пользовании горячей водой.
    • Контур теплообменника из меди с термостойким покрытием значительно повышает энергетические и тепловые характеристики котла.
    • Электронная модуляция мощности.
    • Электронный розжиг горелки.
    • Гидравлическая группа из латуни, встроенный насос Grundfos.
    • Система защиты от замерзания.
    .
    Название модели газового котла
    Baxi ECO Four 240i (атмосферная вентиляция) 24 13,7 91,3 730x400x299 29 38 300
    Baxi ECO Four 240Fi (turbo chimney) 24 13,7 92,93 730x400x299 33 43 700
    Baxi ECO Four 1. 240i (atmospheric ventilation) 24 Single-circuit 91,3 730x400x299 28 33 700
    Baxi ECO Four 1.240Fi (turbo chimney) 24 Single-circuit 92,93 730x400x299 32 41 500
    Baxi ECO Four 1.140i (atmospheric ventilation) 14 Single-circuit 90,7 730x400x299 28 33 600
    Baxi ECO Four 1.140Fi (turbo chimney) 14 Single-circuit 90,7 730x400x299 37 000

    Компактный газовый котел Baxi Fourtech с ЖК-дисплеем

    Широкий жидкокристаллический дисплей круглосуточно и точно отображает диагностическую информацию, текущее состояние прибора и заданные характеристики процесса горения .

    Особенности:

    • Многофункциональность и компактность, глубина корпуса котла — 299 мм.
    • Возможно подключение пульта дистанционного управления.
    • Простота в эксплуатации и обслуживании.
    • Электронный модулятор мощности аппарата.
    • Электронный розжиг газовой горелки.
    • Защита дымохода от замерзания.
    • Усовершенствованная гидравлическая группа.
    • Датчик расхода горячей воды — расходомер.
    Наименование модели газового котла Мощность, кВт Подача горячей воды, литров в минуту КПД, % Габаритные размеры (высота, ширина, глубина) Масса, кг Price, rubles
    Baxi Fourtech 240i (atmospheric ventilation) 24 13,7 91,2 730x400x299 29 27 200
    Baxi Fourtech 240Fi (turbo chimney) 24 9,4 89,3 730x400x299 32 23 300
    90 23 300
    902 или Altry Antainty Antainty Antainty Antavity Antavity Antavity Antavity Antavity Antainy Antainy Antainy Antainy Antainy Antainy Antavity. Вы можете узнать больше.

    Технические характеристики

    Рассмотрим основные технические характеристики единиц :

    Тип газ
    .
    Способ установки Напольный или настенный
    КПД 78-92,7 %
    Тип топлива Природный или сжиженный нефтяной газ 0641
    Burner type Atmospheric or turbocharged (closed type)
    Control method Direct, remote and remote
    Heating system type Radiator or underfloor heating system
    Power supply 22 В 50 Гц

    Настенные газовые обогреватели

    Настенные агрегаты легкие и достаточно компактные. Отечественным покупателям стали популярны серии ECO, Luna, NUOVA, которые полностью адаптированы к особенностям российских условий. Специальная плата диагностирует работу оборудования и обеспечивает безукоризненную работу даже при падении давления газа.

    Настенные котлы baxi отличаются наличием жидкокристаллического экрана, позволяющего следить за параметрами прибора. При этом устройство работает полностью автономно, не требует вмешательства и дает возможность оставлять устройство без присмотра на длительное время.

    Система датчиков и термостатов обеспечивает своевременную реакцию на изменения температуры в помещении и погоды на улице. Для повышения эффективности оборудования установлен комнатный термостат, автоматически поддерживающий заданную температуру в помещении. Эффективность повышается с помощью дополнительного внешнего датчика.

    В линейке настенных агрегатов прослеживается два направления по способу нагрева воды, каждое из которых оснащено современным оборудованием, обеспечивающим максимальную функциональность модели.

    Оснащены битермическим теплообменником, быстро нагревают проточную воду за счет прямого нагрева змеевика. Простота конструкции обеспечивает легкость обслуживания, а при необходимости ремонт произведут в одном из многочисленных сервисных центров. О надежности устройства свидетельствует заводская гарантия пятилетней безотказной работы.

    Умная автоматика включит оборудование только при необходимых условиях, а модуляция пламени поможет исключить перепады температуры воды.

    FOUR TECH

    Этот сверхкомпактный котел не требует много места для установки, а композитный корпус обеспечивает минимальный вес. Основное отличие модели – специальный блок, позволяющий регулировать подачу горячей воды и регулировать температуру теплоносителя. Турбинный расходомер обеспечит полную автоматизацию контроля температуры.

    LUNA

    Модельный ряд LUNA объединяет линейку высокопроизводительных двухконтурных котлов с ЖК-экраном и, при малом весе, обеспечивающих расход газа 3,2 м3. К этой категории относятся агрегаты с дистанционным управлением, что позволяет с учетом прогноза погоды настроить автоматику на ближайшие две недели, сэкономив энергопотребление и исправив возможные ошибки в стандартных настройках.

    В этой серии есть модели, допускающие наружную установку и перенастройку для работы на сжиженном газе, а также предусматривающие подключение системы «теплый пол».

    ECO Four

    Котлы ECO Four имеют рекордно малый вес (менее 30 кг) и малые габариты. Модели выпускаются одноконтурными и двухконтурными, оснащены медным теплообменником и удобным информативным дисплеем. Такие устройства легко устанавливаются в любом помещении, занимают минимум места и эстетично вписываются в любой интерьер.

    Наличие электронной модуляции горения позволяет получить экономный расход топлива, а теплообменник, покрытый антикоррозийным составом, практически исключает выход оборудования из строя. В прилагаемой подробной инструкции на русском языке вы можете найти информацию о подключении, условиях использования, а также о порядке действий при возможных неполадках.

    Серии и модели

    Установки Бакси доступны для напольного и настенного монтажа. Разница между этими типами заключается в весе и габаритах, а также в сложности конструкции. Напольные агрегаты обычно имеют высокоэффективный чугунный теплообменник.

    Представлены серией Slim, которая имеет широкий ассортимент агрегатов разной мощности. .

    Ассортимент настенных котлов намного шире.

    Есть серия :

    • Baxi MAIN
    • ECO
    • Baxi NUVOLA3
    • Baxi LUNA-3

    Все серии имеют свой модельный ряд блоков разной мощности с одинаковым набором функций. Пользователь может выбрать образец, соответствующий мощности, без потери каких-либо особенностей, присущих этой серии агрегатов.

    ПРИМЕЧАНИЕ!

    Производитель постоянно обновляет функционал существующих моделей и вводит новые, усовершенствованные линейки газовых котлов с улучшенными параметрами и характеристиками.

    Котел газовый Baxi магистральный — особенности устройства и работы

    Газовый котел Baxi магистральный 5 отличается от других моделей приемлемой ценой.

    Котел газовый основной 5 модель нового поколения. Он двухконтурный, поэтому подходит как для обогрева помещения, так и для подготовки воды для горения в бытовых целях. Это настенное устройство имеет небольшие размеры, что не мешает ему иметь достаточную мощность (до 24 кВт). Отличительной особенностью Baxi main 5 является биметаллический теплообменник. Это позволяет этому двухконтурному настенному устройству работать длительное время.

    Стальной сердечник находится в непосредственном контакте с теплоносителем и отличается высокой коррозионной стойкостью. Корпус теплообменника котла Baxi main 5 отличается повышенным уровнем передачи энергии, поэтому относится к экономически выгодным. Настенный, двухконтурный нагревательный элемент подходит для систем отопления квартир, многоэтажных домов.

    Вот что об этой модели говорит инструкция:

    1. Baxi main 5 прекрасно приспособлен для использования в системе отопления дома. Работает даже при давлении газа 5 бар;
    2. т.к. Baxi main 5 предназначен не только для обогрева помещения, но и для приготовления горячей воды, имеет электронное управление модуляцией пламени как для системы отопления, так и для контура ГВС;
    3. В инструкции указано, что газовый настенный, двухконтурный котел Baxi main 5 может регулировать температуру теплоносителя в диапазоне 35-80°С. Котел четко следит за постоянством температуры в системе отопления и контур ГВС. Это делает Baxi main 5 очень удобным в использовании;
    4. Baxi main 5 относится к технике безопасности. Инструкция указывает на наличие в этом настенном, газовом, двухконтурном блоке противобуксовочной системы, отключения газа и образования накипи.

    Настенный, двухконтурный котел магистральный 5, помимо высоких эксплуатационных характеристик, адаптации к условиям отечественной системы отопления, имеет приемлемую цену. Обязательные инструкции и сертификат подтвердят его оригинальность.

    Преимущества и недостатки

    Преимущества газовых котлов Бакси :

    • Высокая производительность.
    • Эффективность, высокая эффективность всех агрегатов.
    • Экологичность.
    • Простота настроек.
    • Стабильность работы, устойчивость.
    • Адаптация всех агрегатов к российским технологическим условиям.
    • Наличие систем самодиагностики, защиты от зависания и других внешних угроз делает работу агрегатов надежной и стабильной.

    Недостатками установок Бакси :

    • Высокая цена оборудования и, в частности, комплектующих.
    • Невозможность замены деталей котла более дешевыми аналогами.
    • Требования к составу воды и качеству питающего напряжения, вынуждающие пользователей устанавливать стабилизаторы напряжения и умягчители воды.

    Знание особенностей оборудования позволит своевременно избежать отказов или поломок важных узлов установок. Эксплуатация, проводимая без учета некоторых слабых мест агрегатов, приводит к возникновению системных сбоев и требует немедленного устранения ошибок.

    Устройство

    Газовые котлы Бакси состоят из следующих узлов :

    • Газовая горелка открытая или закрытая.
    • Вентилятор турбонагнетателя (для моделей с закрытой горелкой).
    • Теплообменник (первичный и вторичный, если котел двухконтурный).
    • Клапан трехходовой.
    • Циркуляционный насос.
    • Газовый клапан.
    • Система датчиков подключена к плате управления.
    • Корпус с соединениями для газовых и водопроводных линий.

    Некоторые модели имеют дополнительные элементы, обеспечивающие климат-контроль или расширенные возможности управления системой.

    Устройство можно посмотреть ниже на фото.

    Отзывы

    Отзывы о продукции компании свидетельствуют о возможности выбора любого варианта, который будет и удобен, и безопасен в использовании.

    Вам будет интересно >> Этапы подключения двухконтурного газового котла

    Максим: «Долго выбирали оборудование. Выбор пал на BAXI совершенно случайно. Я просто придумал характеристики. Получилась вполне удобная штука, безопасная, и совершенно простая в эксплуатации.

    Станислав: «Пользуюсь продукцией этой компании уже несколько лет. Единственное, что получилось, так это смена на более мощную при переезде. А так все устраивает. Даже удивительно, но претензий нет».

    Валентина: «Когда муж купил, я не очень обрадовалась. Тем не менее, были более дешевые варианты. Но через два года понял — цена того стоила. Пока поломок не было, а это уже что-то.

    Марина: «Несколько лет назад мы купили небольшой котел Бакси. Я думала, что такой миниатюрный агрегат не сможет полностью отработать свою стоимость. Я была приятно удивлена».

    Виктор: «Купил в том году котел. Меня привлекла возможность регулировать систему с помощью электроники. Действительно очень удобно и практично. Кроме того, я пока не заметил каких-либо неисправностей. Все работает как часы. Правда за такую ​​цену так и должно быть.

    Принцип действия

    Работа котла заключается в нагреве теплоносителя, поступающего в первичный теплообменник, с помощью циркуляционного насоса … На выходе горячий воздух проходит через трехходовой клапан, где смешивается с заданной пропорции с более холодной обраткой, в результате чего температура теплоносителя приобретает требуемое значение и направляется в систему отопления.

    Горячая вода нагревается во вторичном косвенном теплообменнике … Источником тепла для нее является горячее ОВ, еще не поступившее в трехходовой клапан.

    Работа всех узлов постоянно контролируется системой датчиков, передающих сигнал на плату управления.

    При смене номинального режима на дисплее отображается код ошибки, относящийся к конкретному узлу или части котла.

    Скачать инструкцию

    Инструкцию можно скачать здесь.

    Обзор модели Baxi Slim 1.300 iN

    Приобрести данный вариант комплектации можно за 80 200 руб. Это устройство напольное и представляет собой отопительный агрегат. Приготовление горячей воды возможно путем подключения накопительного бойлера. Добиться экономичного расхода топлива производителю удалось благодаря включению в конструкцию функции плавного электронного зажигания. Это позволяет поддерживать комфортную температуру нагрева на постоянном уровне.

    Обслуживание устройства упрощается благодаря системе самодиагностики. Даже при пониженном входном давлении природного газа установка будет поддерживать стабильную работу. В котле Бакси Слим предусмотрена возможность автоматического поддержания и регулировки заданной температуры в отопительном контуре и котле. Для безопасности эксплуатации прибор оснащен термостатом, предотвращающим перегрев воды.

    Технология монтажа

    Монтаж котлов не представляет сложности. Напольные модели устанавливаются в отведенном месте, настенные образцы подвешиваются на прочные стены, выдерживающие вес агрегатов и соединительных трубопроводов.

    В связи с этим существуют определенные условия, запрещающие установку оборудования на гипсокартонные или фанерные перегородки и хрупкие поверхности.

    Как правильно настроить

    Котлы настраиваются по определенным правилам, подробно описанным в руководстве пользователя.

    Суть всей процедуры заключается в установке минимального и максимального давления газа, определении параметров отопительной воды и горячего водоснабжения. Все действия выполняются при первом пуске или после текущего ремонта (ТО).

    При работе котла осуществляется текущее регулирование температуры вытяжного воздуха, не влияющее на общие настройки агрегата. .

    ВАЖНО!

    Самостоятельная настройка параметров не рекомендуется, так как такие действия должны производиться работниками сервисного центра. Большинство организаций негативно относятся к самостоятельным действиям и могут отказать в гарантийном обслуживании.

    Ценовой диапазон

    Продукция компании имеет широкий ассортимент серий и моделей, поэтому ценовой диапазон очень широк.

    Минимальные находятся в пределах 25-30 тысяч рублей, это одноконтурные установки относительно малой мощности .

    Более производительные модели с широким набором опций стоят значительно дороже — до 200 тыс. руб. и даже выше. Установки промышленного уровня имеют цену свыше одного миллиона рублей, что объясняется их высокой производительностью и возможностью обслуживать большие площади.

    На стоимость оборудования существенное влияние оказывает логистика — для районов, удаленных от густонаселенных центров, цена всегда несколько выше из-за сложности доставки .

    Отличительные особенности

    Котлы Бакси имеют ряд особенностей, отличающих их от других аналогичных моделей, выпускаемых конкурентами.

    Характеристики:

    1. экологичность;
    2. возможность подбора модели для индивидуальной системы отопления по тем характеристикам, которые требуются;
    3. широкий диапазон цен;
    4. наличие вариантов с разной мощностью в одном модельном ряду;
    5. компактность;
    6. хорошего качества, которое регламентируется европейскими стандартами;
    7. использование безвредных материалов, что позволяет устанавливать оборудование в любом месте, в том числе в жилом доме.

    Среди положительных особенностей — возможность приобрести оборудование любой мощности. При этом он впишется в любую обстановку, так как модели обычно не имеют больших габаритов и их удобно разместить даже в помещении с небольшой площадью. Стоит учесть, что ряд изделий также имеет электронное управление, что значительно облегчает настройку всей системы.

    BAXI NUVOLA 3 COMFORT ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ Pdf Download

    Содержание

    2
    • страница из 40

    • Содержание
    • Оглавление
    • Исправление проблем
    • Закладки

    Реклама

    Содержание

    • 3

      Инструкции для пользователей
    • 14

      Инструкции для установщиков

    Высокопроизводительный настенный газовый котел

    GB

    Инструкция по эксплуатации и установке

    Содержание

    Предыдущая страница

    Следующая страница

    Содержание

    • 3

      Инструкции для пользователей
    • 14

      Инструкции для установщиков
      Дополнительные руководства для Baxi Nuvola 3 Comfort
    • Инструкция по эксплуатации котла Baxi Potterton Suprima 30 HE

      Конденсационный котел центрального отопления (8 стр. )

    • Инструкция по эксплуатации котла Baxi 35/60

      Газовые настенные котлы (13 стр.)

    • Котел Baxi Solo 3 30 PF Система Инструкция по установке и обслуживанию

      Настенный котел с дымоходом центральное газовое отопление (45 стр.)

    • Инструкция по эксплуатации котла Baxi Solo 3 30 PF

      Настенный блок центрального отопления, работающий на дымовых газах (8 страниц)

    • Котел Baxi Solo 3 30 PF Инструкция по установке и обслуживанию

      Настенный блок центрального отопления, работающий на дымовых газах (48 страниц)

    • Котел Baxi Nuvola 3+ BS40 Инструкция по эксплуатации и установке

      Высокопроизводительные газовые настенные котлы с быстродействующим накопительным бойлером (144 стр. )

    • Инструкция по установке и обслуживанию котла Baxi 35/80 IE

      Газовый настенный котел (76 стр.)

    • Котел Baxi DUO-TEC COMPACT 30 GA Инструкция для конечного пользователя

      Конденсационный газовый настенный комбинированный котел (20 страниц)

    • Котел Baxi KALINA ARLEQUIN 3C Series Инструкция

      Чугунный котел (12 стр. )

    • Котел Baxi Baxi Avanta Plus 18s Инструкция по эксплуатации и важная информация о гарантии

      Высокоэффективные настенные котлы (16 стр.)

    • Котел Baxi Baxi Duo-tec 24 Combi ErP Руководство пользователя

      Газовый настенный конденсационный комбинированный котел (20 страниц)

    • Котел Baxi Nuvola 3 BS 40 Series Инструкция по эксплуатации и установке

      Высокопроизводительные настенные газовые котлы с быстрым накопительным бойлером (224 стр. )

    • Инструкция по эксплуатации котла Baxi NUVOLA DUO-TEC серии GA для пользователей и монтажников

      Конденсационные газовые настенные котлы (112 стр.)

    • Инструкция по эксплуатации котла Baxi Baxi Combi 133 HE Plus

      Газовый настенный конденсационный комбинированный котел (13 стр.)

    • Котел Baxi Luna 3 Серия Комфорт Инструкция по установке и обслуживанию

      Высокоэффективный газовый настенный комбинированный котел (81 страница)

    • Котел Baxi DUO-TEC COMPACT+ Инструкция по эксплуатации для пользователей и монтажников

      (128 страниц)

      Краткое содержание Baxi Nuvola 3 Comfort

    Проблемы с котлом Baxi: устранение распространенных неисправностей

    Ваш котел Baxi доставляет вам проблемы? Тогда вы в правильном месте! Данное руководство поможет вам устранить наиболее распространенные проблемы с котлами Baxi.

    Прежде чем мы начнем, имейте в виду, что для устранения большинства проблем с котлами Baxi требуется инженер по ремонту котлов, зарегистрированный в системе Gas Safe.

    Если ваш старый котел Baxi постоянно ломается, и вы хотите инвестировать в новый котел, мы рекомендуем проверить нагреваемый. Будучи новичком в онлайн-сравнении котлов, они предлагают новые котлы Worcester очень дешево — вы можете получить фиксированную цену на экране менее чем за 2 минуты здесь. Это просто, не требует личной информации или обязательств и обещает лучшие цены на котельные установки.

    Бойлер Baxi Нет горячей воды или другие проблемы?

    Если вы уже знаете код неисправности вашего котла Baxi, перейдите в соответствующий раздел.

    • Бойлер Baxi без горячей воды
    • , стучащие звуки, поступающие из Baxi Boiler
    • Видимые утечки из котла Baxi
    • Baxi Cower Cower не задерживает
    • Baxi котл. Это одна из наиболее распространенных проблем с котлами Baxi, но она также может затронуть любой другой бренд котла.

      Вы открываете кран или душ, и ничего не происходит. В лучшем случае вы заметите, что он становится только теплым, и это при включенном нагреве.

      Проблема, вероятно, связана с переключающим клапаном или его частью, такой как диафрагма. В комбинированном котле переключающий клапан направляет горячую воду либо в систему центрального отопления, либо в краны и душевые.

      Здесь мы подробно рассмотрели диагностику неисправного переключающего клапана.

      Устранение проблем с горячей водой

      После тщательного осмотра вам может повезти, и проблема заключается именно в шайбе схемы. Тем не менее, инженерам-теплотехникам потребуется время, чтобы разобрать котел и установить новые детали, что означает, что гораздо экономичнее заменить весь отводной клапан.

      Стоимость починки переключающего клапана составит около 250-350 фунтов стерлингов. Если вы предпочитаете инвестировать эти деньги в новый котел с длительной гарантией, вы можете узнать цену онлайн здесь.

      Стук из котла Baxi

      Возможные неисправности: 128

      Одной из наиболее распространенных проблем с котлами Baxi серии HE является стук из котла. Обычно это не постоянный стук. Обычно это происходит только при включении и выключении котла или при первом запуске.

      Трудно определить именно это как точную проблему, не сняв крышку и не осмотревшись, а также не принимая во внимание любые другие потенциальные проблемы.

      Устранение стуков в котлах Baxi

      Наиболее распространенной неисправностью, связанной со стуками в котлах Baxi HE, является поломка горелки. Новейшей горелке, которую мы видели, исполнилось 4 года. Когда они ломаются, иногда они отображают код ошибки 128.

      В общем, это более типичная проблема, если у вас старый котел Baxi — речь идет о 6 годах и старше.

      Стоимость исправления зависит от конкретной модели. В общем, ожидайте 320-450 фунтов стерлингов, включая работу, чтобы заменить это.

      Как и большинство старых котлов. Если это неисправность старого котла Baxi (5-6 лет и старше), то обычно намного экономичнее его заменить. Вероятно, есть много других частей, которые подходят к концу своей жизни, и иногда они просто складываются.

      Попросите инженера-теплотехника, зарегистрированного в системе Gas Safe, прийти и провести оценку, прежде чем искать замену. Если замена кажется вам лучшим выбором, здесь вы найдете хорошие цены на новые котлы Worcester.

      Утечка котла Baxi

      Возможные неисправности: 118, 119, 270

      Эта неисправность котла Baxi характерна для моделей Baxi Solo, 105HE и 133HE Plus — ниже вы найдете лужу воды. котел. В этом случае мы ожидаем увидеть коды ошибок 118, 119 или 270.

      Возможны две причины утечки:

      1. Насос
      2. Корпус переключающего клапана

      Хотя многие старые котлы служат долго, их детали изнашиваются. Насосы склонны к разрыву уплотнения, когда они попадают под избыточное давление воды (например, засор в трубопроводе) или когда они сами ослабевают.

      В вышеупомянутых моделях некоторые внутренние детали были изготовлены из пластика, и годы вибрации привели к их растрескиванию. Особенно это касается перепускного клапана.

      Устранение протечек в котлах Baxi

      Во-первых, инженеру-теплотехнику необходимо локализовать проблему. И как только он изолирован, поврежденный компонент необходимо заменить.

      Baxi предлагает комплекты запасных частей для насосов и внутреннего корпуса. Но проблема в том, что починка котла — непростая работа. Время и деньги, потраченные на работу, означают, что замена всего насоса или корпуса намного экономичнее.

      Убедитесь, что инженер-теплотехник внимательно осмотрел внутренние детали — утечки часто могут вызывать другие проблемы с компонентами котла.

      После утечки на других металлических компонентах весьма вероятно, что есть другие детали, которые заржавели и нуждаются в замене.

      Бойлер Baxi продолжает блокироваться

      Возможные неисправности: 110, 160, 166

      Все котлы время от времени подвержены блокировкам, но это одна из самых распространенных проблем с котлами Baxi, затрагивающая модели Solo 1PF и 2PF. .

      Корень проблемы заключается в перегреве котла, что приводит к блокировке котла для сохранения внутренних компонентов и дальнейшего повреждения.

      Это непросто диагностировать без кодов ошибок. Помимо утечек, есть и другие проблемы, которые могут привести к блокировке котла, включая коды неисправностей: от 110 (перегрев), до 160 (неисправный вентилятор) или даже 166 (неисправность реле давления воздуха).

      Крепление блокировок Baxi

      Частой причиной этой неисправности на котлах Baxi является отсутствие давления. Если ваша система настроена ниже 1,5 бар, она не будет работать правильно.

      Теперь самое быстрое решение — поднять давление в бойлере с помощью контура заполнения. И после того, как вы подняли давление в котле, вам нужно будет перезагрузить котел.

      Но тут кроется проблема — в котле пропало давление, а значит есть коренная проблема, которую надо устранять. В большинстве случаев основной причиной потери давления в котле является утечка где-то в системе. Вы можете сделать некоторые визуальные проверки, чтобы попытаться изолировать проблему. Проверьте на наличие утечек:

      1. Радиаторы
      2. Towel rails
      3. Pipe work
      4. Radiator valves
      5. Beneath the boiler (this could be the pump)
      6. The expansion vessel

      Baxi Boiler Won’t Ignite

      Possible Faults: E133, 3 red flashes

      Если вы выполнили описанные выше действия по сбросу, проблема может быть связана исключительно с зажиганием.

      Это типичная проблема для моделей 100e и 105e.

      Устранение проблем с зажиганием

      Инженеру необходимо пройти процесс устранения неполадок, чтобы определить, в чем проблема. Распространено мнение, что если провода зажигания выглядят старыми, их замена решит проблему.

      И это возможно, но это неправильный путь, прежде чем рассматривать все другие варианты.

      Инженер должен проверить:

      1. Подачу газа
      2. Работу газового клапана
      3. Провода зажигания
      4. Камеру сгорания и уплотнения

      Исправление здесь обычно заключается в замене неисправной детали.

      Теперь, если провода зажигания вышли из строя из-за лишнего мусора, попросите газового инженера очистить систему, чтобы это не повторилось. Это также гарантирует, что другие части системы не будут подвергаться воздействию этого мусора.

      Как выполнить сброс котла Baxi

      В зависимости от модели Baxi у вас есть 3 способа сброса котла Baxi — с помощью кнопки, ручки управления термостатом и переключателя ВКЛ/ВЫКЛ.

      Как выполнить сброс котла Baxi с помощью кнопки сброса

      1. Нажмите и удерживайте кнопку, пока не погаснет красный индикатор блокировки.
      2. Если блокировка повторяется, проконсультируйтесь с инженером по газовой безопасности относительно дальнейших действий.

      Как выполнить сброс котла Baxi с помощью термостата Знать

      1. Полностью поверните ручку термостата против часовой стрелки и удерживайте ее, пока не погаснет красная лампочка блокировки.
      2. Верните ручку в желаемое положение температуры.
      3. Свяжитесь с инженером по газовой безопасности, если блокировка повторяется.

      Как выполнить сброс котла Baxi с помощью селектора ВКЛ/ВЫКЛ

      1. Поверните селекторный переключатель в положение «R» и удерживайте его в этом положении в течение 5 секунд.
      2. Отпустите переключатель.
      3. Если неисправность повторяется и ваш котел снова блокируется, обратитесь к инженеру по газовой безопасности для проверки устройства.

      Индикаторы неисправности котла Baxi

      Некоторые модели котлов Baxi, такие как BAXI ECOBLUE, BAXI 600 и другие, используют мигающие индикаторы для отображения конкретных неисправностей. Они различаются в зависимости от модели, но обычно указывают на следующие проблемы:

      • 1 зеленая вспышка — превышена максимальная температура подачи
      • 3 зеленых вспышки — пламя не обнаружено во время работы
      • 4 зеленых вспышки — ошибка подключения с платой, неисправность проводки
      • 5 вспышек зеленым — ошибка конфигурации, неисправность платы, неисправность ПБ
      • 6 вспышек зеленым — возможная неисправность блока управления горением или другие ошибки неисправность или неисправность датчика
      • 2 вспышки красного цвета — проблемы с перегревом котла, возможна неисправность платы
      • 3 вспышки красного цвета — неисправность зажигания
      • 4 вспышки красного цвета — неисправность вентилятора
      • 5 вспышек красного цвета — неисправность параметра или блока питания
      • 6 вспышек красного цвета — другие неисправности

      Имейте в виду, что если котел имеет неисправность платы, то вспышки, которые вы видите, могут не указывать на истинную проблему . Или, может быть, с вашим котлом ничего не случилось, кроме неисправной печатной платы. Чтобы на 100% знать, что происходит с вашим котлом, мы настоятельно рекомендуем вам вызвать инженера по газовой безопасности для расследования любых неисправностей.

      Старый котел Baxi часто ломается? Рассмотрим замену

      Если ваш старый котел Baxi часто ломается, возможно, в долгосрочной перспективе вы потратите на ремонт больше, чем заплатили бы за замену. Например, одна неисправная печатная плата может обойтись вам более чем в 350 фунтов стерлингов, а новый теплообменник может стоить более 500 фунтов стерлингов (подробнее о стоимости ремонта котла вы можете прочитать здесь).

      Итак, вместо того, чтобы баловать свой старый котел Baxi новыми деталями, пока он изнашивается, возможно, стоит подумать о замене. Лучший способ получить выгодную сделку по замене котла — запросить как можно больше предложений.

      С этой целью мы настоятельно рекомендуем вам связаться как минимум с 3 местными установщиками для оценки. Затем вы можете использовать онлайн-калькулятор Heatable, чтобы получить фиксированную цену на ряд подходящих моделей котлов. Все, что вам нужно сделать, это заполнить анонимный опрос о вашей собственности, и вы получите цены на свой экран менее чем за 2 минуты.

      Поскольку компания Heatable имеет отличные контракты с такими компаниями, как Worcester и Viessmann, и их накладные расходы довольно низки, вы обнаружите, что у них есть отличные модели котлов по конкурентоспособным ценам.

      Если вы решите не использовать Heatable, по крайней мере, у вас будет еще одна цитата для сравнения с тем, что вам пришлют местные установщики.

      Проблемы с котлом Baxi: что дальше?

      Если мы не устранили неисправность, с которой вы столкнулись при работе с вашим котлом Baxi, отправьте комментарий ниже, и мы ответим, как только сможем.

      обзор, модельный ряд, инструкция, ошибки и неисправности

      Газовый котел Бакси — современный и надежный отопительно-водонагревательный прибор производства одной из крупнейших компаний-производителей Европы. Высококачественное оборудование под брендом BAXI – это результат удачного сочетания передовых технологий с многолетними разработками и опытом, полученным зарубежной компанией.

      Содержание

      • 1 Модельный ряд котлов Baxi (Бакси)

        • 1.1 Конденсат

        • 1.2 Настенный монтаж

        • 1.3 Этаж

      • 2 отзыва

      • 3 Устройство двухконтурного газового котла Бакси

      • 4 Подключение и настройка

        • 4.1 Краткое руководство по эксплуатации

      • 5 Распространенные ошибки и неисправности

      Модельный ряд котлов Baxi (Бакси)

      Ассортимент итальянского производителя BAXI представлен десятками экономичных моделей, работающих на природном газе или твердом топливе. Все отопительное оборудование настенного и напольного типа отличается размерами, конструкцией и показателями мощности, но имеет международные сертификаты качества и ISO, поэтому абсолютно безопасно в плане эксплуатации.

      Конденсация

      Конденсаторное оборудование считается экологически безопасным и энергоэффективным.

      Наиболее существенными преимуществами конденсационного оборудования являются его полная экологичность и энергоэффективность. Принципиальным отличием конденсации является использование запаса тепловой энергии в виде водяного пара, который образуется в процессе горения и снова превращается в жидкость. Благодаря этой особенности снижается энергопотребление оборудования, а также снижается количество выделяемых токсичных веществ.

      Среди настенных конденсационных моделей внимания заслуживают серии, обладающие гибкой адаптацией к эксплуатационным характеристикам, включая конструктивные особенности дымохода, состав и тип газа:

      • Duo-tec Comfort — мощностью до 28 кВт для ГВС с максимальным потреблением тепла 24,7 кВт;
      • LUNA Duo-tes+ — мощностью до 40 кВт по ГВС, с максимальной потребляемой тепловой мощностью на отопление 12,4–33,0 кВт
      • NUVOLA Duo-tec+ — мощностью до 33 кВт для ГВС, с максимальным потреблением тепла 28,9 кВт;
      • LUNA Duo-tec MP — мощностью до 102 кВт по ГВС, с максимальной потребляемой тепловой мощностью на отопление 104,9 кВт;
      • LUNA Platinum+ — мощностью до 33 кВт для ГВС, с максимальным потреблением тепла 28,9 кВт, расходуемым на отопление.

      Одноконтурная модель конденсационного типа POWER 1.1500 с непрерывной электронной модуляцией пламени и электронной системой самодиагностики отличается максимальной безопасностью эксплуатации и широкими функциональными возможностями. Стандартный контроль температуры дополнен таймером и встроенным термостатом. При желании подключается накопительный котел, обеспечивающий бесперебойную подачу горячей воды, но за счет его высокой производительности показатели энергосбережения могут достигать 30–35% в год.

      Настенный

      Настенные котлы наиболее востребованы на рынке отопительной техники

      Настенные модели — наиболее популярный вариант в условиях современного рынка отопительной бытовой техники. Высоким КПД и оптимальной производительностью отличаются следующие модели:

      • линейка ECO-4s – с простым и привычным интерфейсом, КПД 91,2–92,9%, с открытой и закрытой камерой сгорания топлива;
      • ECO Home line — с двумя раздельными теплообменниками, КПД 90,8–92,9 %, при закрытой камере сгорания топлива;
      • ECO Four line — с широким жидкокристаллическим дисплеем, КПД 90,9–92,9 %, с закрытой и открытой топливной камерой сгорания;
      • линейка MAIN пятого поколения – компактные размеры, с цифровой панелью, КПД 90,6–92,9% и закрытой камерой сгорания топлива;
      • ECO-5 Compact line — с новой электронной платой и антипробуксовочной системой с адаптацией уровня мощности, КПД 90,2–93,1 %, с закрытой и открытой камерой сгорания топлива;
      • линейка ЛУНА-3 — с самодиагностикой и возможностью выполнения недельного программирования, КПД 91,2-93,1%, с закрытой и открытой камерой сгорания топлива;
      • ЛУНА-3 КОМФОРТ — с ультрасовременной цифровой беспроводной платой, КПД 91,2–93,1%, с закрытой и открытой камерой сгорания;
      • MAIN Four четвертого поколения — с новой цифровой панелью управления, КПД в диапазоне 90,6-92,9%;
      • FOURTECH — сверхкомпактные размеры, эффективность в пределах 91,2-92,9%.

      Для бесперебойного горячего водоснабжения и высокоэффективного отопления вы можете выбрать одинарный напольный агрегат LUNA-3 (Комфорт) COMBI, модели серий NUVOLA-3 B40 и NUVOLA-3 Comfort.

      Напольные

      Напольные котлы обычно устанавливаются в котельных

      Конструктивной особенностью современных напольных газовых котлов с атмосферной горелкой является возможность энергонезависимой работы некоторых серий оборудования:

      • SLIM — популярная серия с мощностью от 15 до 62 кВт. Система выполняет независимую диагностику, а простота обслуживания обеспечивается электронной модуляцией пламени;
      • SLIM HPS – серия с секционным чугунным теплообменником и отличными аэродинамическими свойствами. Минимальные теплопотери за счет утеплителя из стекловолокна под кожухом;
      • SLIM EF — серия энергонезависимых газов с автоматическим закрытием газового клапана. Модели этой серии имеют диапазон мощностей 22–61 кВт и стильный дизайн в серо-черных тонах.

      Напольные котлы актуальны для отопления помещений большой площади (от 180–200 м 2 ) и, как правило, устанавливаются в специально оборудованной котельной. К основным достоинствам таких моделей можно отнести высокие показатели мощности и достойную производительность.

      Отзывы

      По мнению пользователей и специалистов, техника под маркой BAXI зарекомендовала себя как надежная и долговечная, неприхотливая в обслуживании, достойная качества и простая в эксплуатации, с гибкостью настроек, отличающаяся практически бесшумной работой. Расходные материалы для ремонтных работ всегда есть в наличии в крупных сервисных центрах.

      Однако, несмотря на интуитивно понятный и простой интерфейс, есть ряд параметров, которые должны быть установлены специалистами при вводе оборудования в эксплуатацию. Помимо прочего, негативные отзывы получают нестабильность температуры горячего водоснабжения и сильный хлопок, сопровождающий поджиг прибора.

      Устройство двухконтурного газового котла Бакси

      Газовое оборудование Бакси на базе циркуляционного насосного оборудования Grundfos или Wilo имеет расширительный бак встроенного типа, комплектуется газовым клапаном Newewell и надежной группой безопасности в виде устройства автоматического воздухоотводчика и предохранительного клапана с манометром.

      Устройство двухконтурного котла Бакси

      Оборудование состоит из 25 основных блоков

      В качестве «умных» элементов в оборудовании используется температура контура ГВС, пламя и тяга, а также система защиты что предотвращает замерзание котла и блокировку циркуляционного насоса.

      Подключение и настройка

      Подключение и настройка любого газового оборудования осуществляется в соответствии со специальными требованиями:

      • установка котла в выбранном месте;
      • соединение дымохода;
      • водоснабжение и подключение через фильтр;
      • подключение котла к электрической сети через стабилизатор.

      Пусконаладочные работы:

      • отключение котла от электросети;
      • проверка давления в расширительном бачке и стабилизация показателей до уровня 0,5 атмосферы;
      • проверка кранов отопления и перевод их в режим «Открыть»;
      • заполнение системы отопления до полутора атмосфер и закрытие крана;
      • спуск воздуха в радиаторах отопления до падения давления и повторный набор на индикаторе «Единица» или чуть больше на манометре;
      • стравливать воздух винтом на насосе под панелью;
      • кратковременное включение котла в режим «Отопление» при минимальных температурах.

      Через пару минут котел отключается кнопкой на панели и от сети, после чего открывается винт насоса и выпускается весь воздух. Винт оставляют открытым примерно на четверть оборота, что позволяет системе самостоятельно выпускать воздух. Затем следует включить режим «Подогрев» и проверить, теплые ли батареи.

      Краткое руководство по эксплуатации

      Правильный контроль температурного режима теплоносителя напрямую влияет на эффективность расхода газа. Базовая комплектация котла предполагает, как правило, автономное регулирование температуры, но при необходимости оборудование легко дополняется погодозависимой автоматикой.

      Наиболее важные параметры работы:

      • тактирование — частота включения оборудования, по умолчанию три минуты. При отсутствии внешних устройств управления максимальный режим часов составляет 10 минут. Более частое включение неэкономично, а установка этого параметра в конкретных моделях требует изучения инструкции;
      • Экономичный режим
      • настроен с минимальными параметрами максимальной и минимальной полезной мощности. Минимальный диапазон модуляции котельного оборудования на 24 кВт составляет 40%, а для обогрева помещения площадью 80–90 м достаточно 2 9 кВт;
      • большинство современных моделей котлов Бакси имеют возможность подключения комнатного термостата, который разрешает нагрев в случае снижения температуры воздуха ниже заданных параметров;
      • Подключение программируемого термостата
      • позволяет гибко настраивать различные температурные режимы в течение дня, а понижение температуры на градус в течение года позволяет получить экономию топлива в размере 4-5%.

      При необходимости можно применить систему зонального регулирования температуры в разных помещениях за счет индивидуальных управляемых термоголовок. В этом случае экономия газа составляет около 30%. Помимо прочего, накопление сажи и накипи внутри системы приводит к снижению характеристик теплоотдачи, поэтому грамотное обслуживание – залог экономичной и безотказной работы котла.

      Распространенные ошибки и неисправности

      На любом этапе функционирования отопительного оборудования могут возникать неисправности, оповещение о которых осуществляется посредством кодированных ошибок.

Добавить комментарий

Ваш адрес email не будет опубликован.
