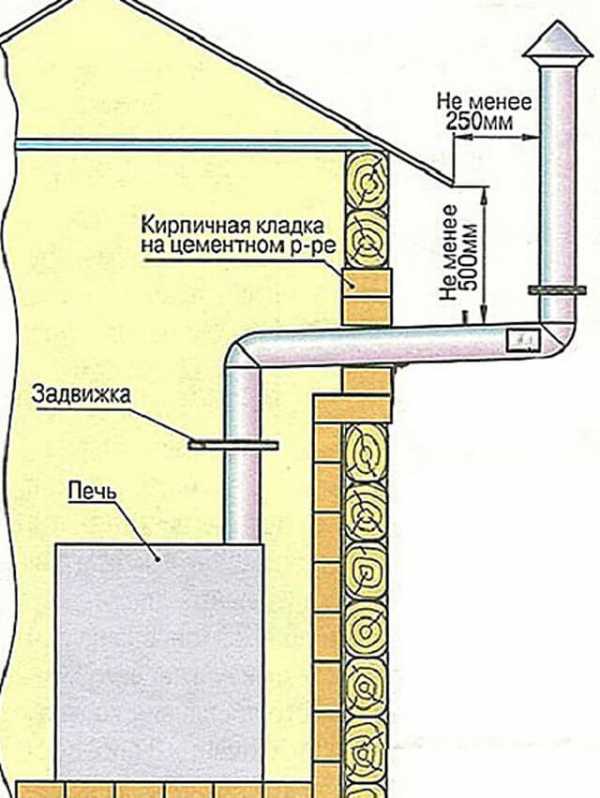

Как сделать дымоход в бане через стену

Как сделать дымоход в бане через стену – варианты устройства конструкции

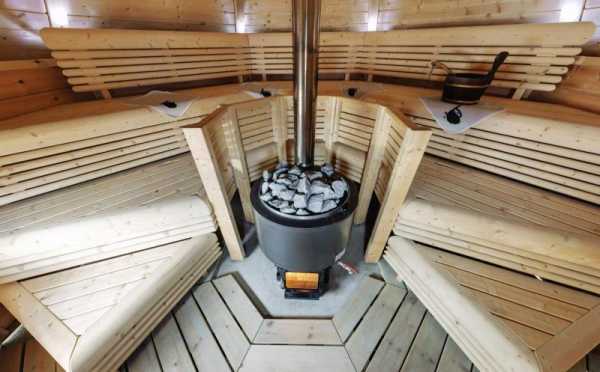

Без такого отопительного прибора как печь невозможно представить функционирование парной. Любому твердотопливному агрегату требуется вывод продуктов горения, что необходимо обустраивать на этапе возведения строения. Внешние каналы дымоотведения можно устроить самостоятельно, но для этого нужно знать, как построить дымоход в бане через стену своими руками.

Какими бывают дымоходы

Работа по обустройству дымовыводящей конструкции отличаются сложностью и поэтому многие владельцы банных построек предпочитают обращаться за услугами к специалистам, имеющим опыт выполнения такой работы.

Правда, с задачей как вывести трубу из бани через стену можно справиться и самому. Это стало возможным, благодаря появлению в продаже современных металлических модульных систем, производимых из нержавейки.

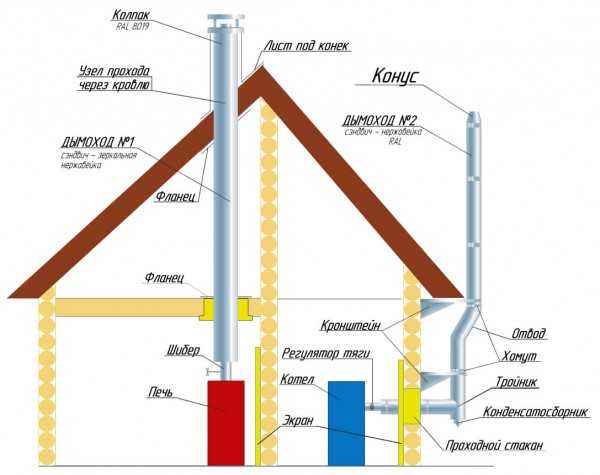

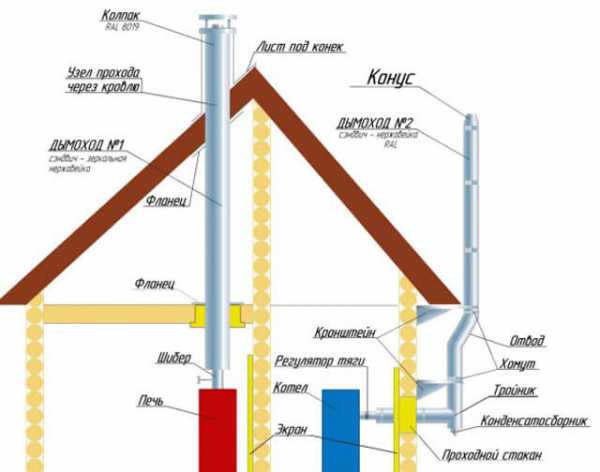

Исходя из места выхода трубы на улицу, существует два типа дымоходов:

  • внутренняя конструкция;
  • внешняя система.

Выбор способа устройства дымохода зависит от местоположения, отопительного агрегата в бане. Когда требуется вывести трубу сквозь стену, печь должна находиться близко от нее. При установке нагревательного прибора в центре комнаты проще выполнить проход через кровлю.

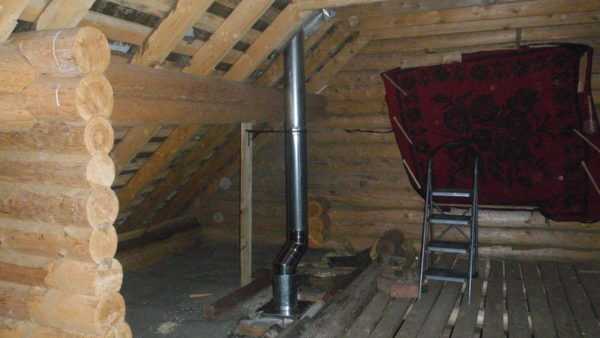

Внутренний вариант дымоотведения

В данном случае отходы горения проходят через дымоход, проложенный внутри банной постройки и выведенный за пределы здания через кровлю. Такая конструктивная особенность позволяет использовать топливо с максимальным КПД, поскольку труба отдает тепловую энергию по всей своей протяженности и тем самым обогревает помещение.

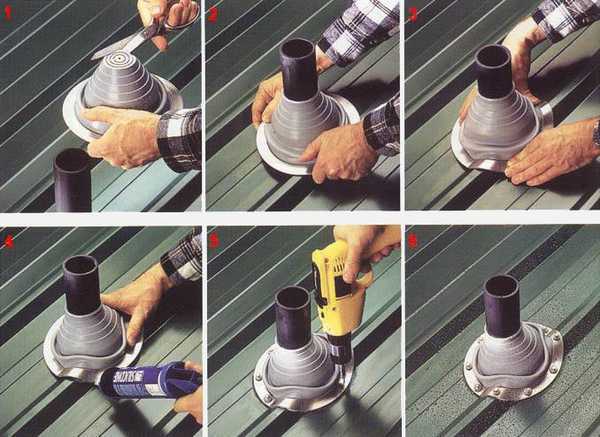

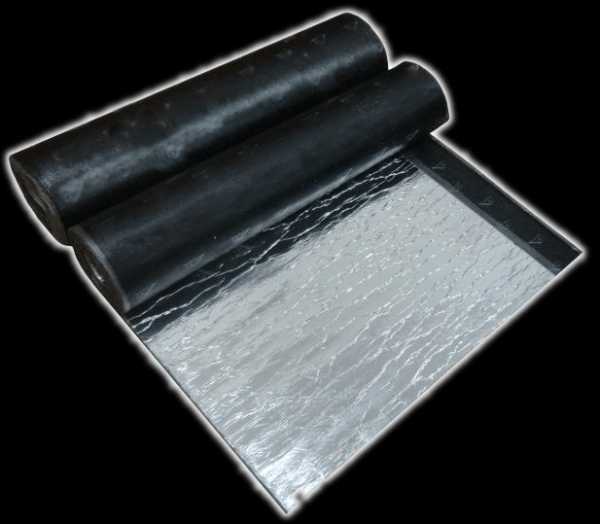

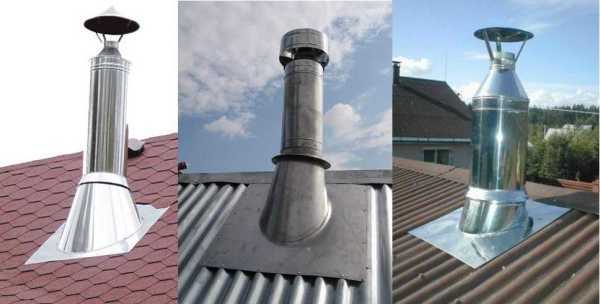

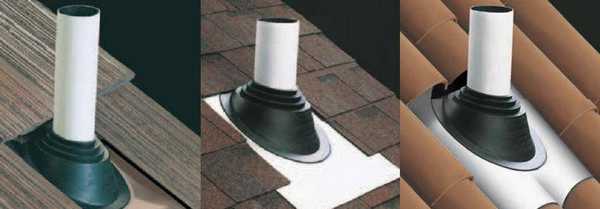

При монтаже внутренней конструкции наибольшая проблема связана выведением дымохода через крышу и другие препятствия. Чтобы труба оказалась на улице, необходимо сделать отверстия в кровле и потолочном перекрытии. Не так просто будет устранить зазоры в местах прилегания элементов дымохода к материалу крыши, в результате чего щели становятся причиной протечек.

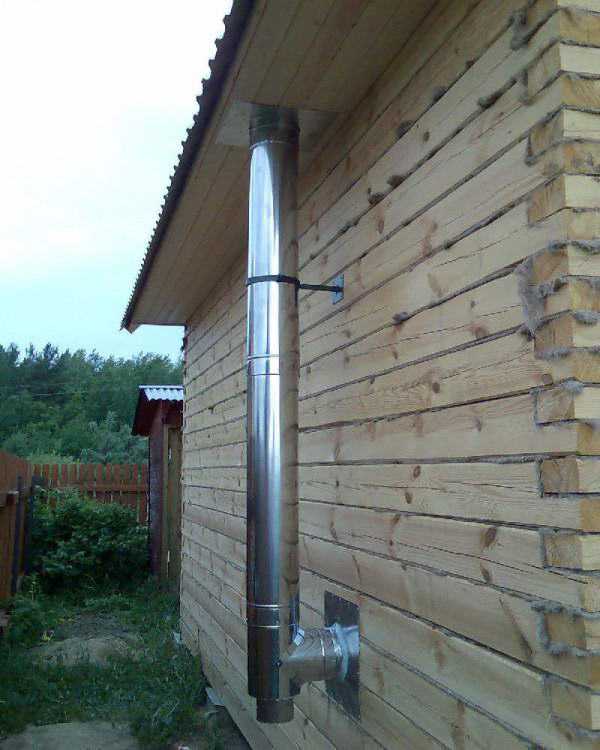

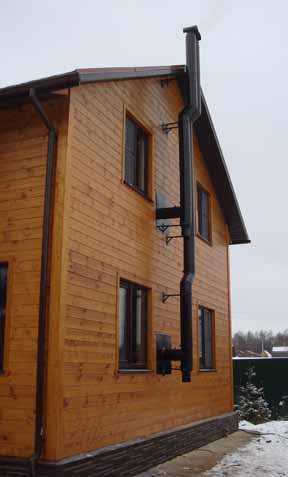

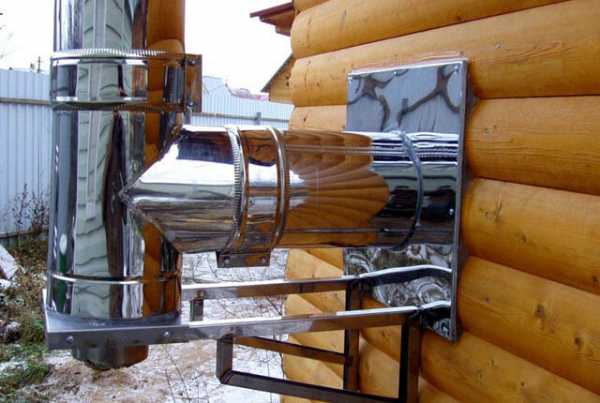

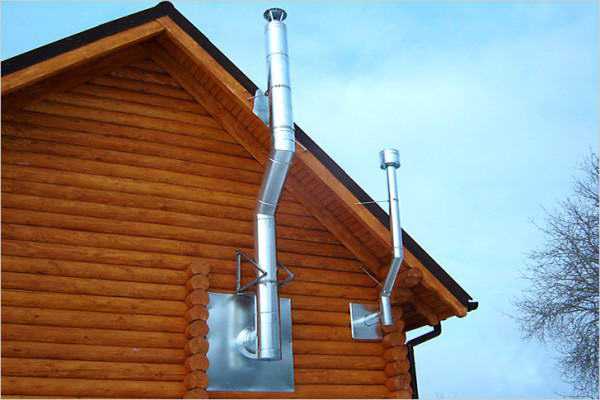

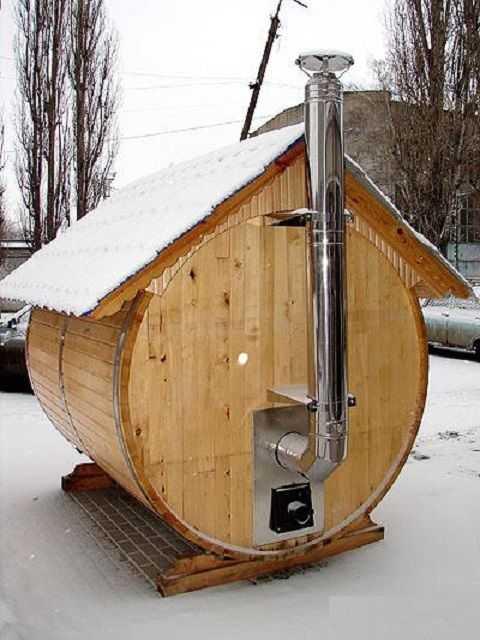

Внешний тип дымохода

Отличие между внешней дымоудаляющей конструкцией и внутренней заключается в технологии ее устройства. Она предполагает вывед

superbany.ru

Как сделать дымоход для бани через стену своими руками: пошаговая инструкция, видео

Сегодня мы узнаем как сделать дымоход для бани через стену.

Содержание:

Этот вопрос играет огромное значение при строительстве бань, ведь он отвечает за безопасность помещения. Согласно статистике именно дымоход очень часто является причиной возгорания. Мы не будем испытывать судьбу, поэтому будем делать надежный, прочный и правильный дымоход.

Преимущества и недостатки наружного дымохода

По сравнению с внутренним дымоходом конструкция внешнего типа обладает целым рядом преимуществ.

  • Экономическая целесообразность.
  • Простота монтажа.
  • Высокая безопасность и низкая вероятность возникновения пожара.
  • Соответствие всем пожарным нормам.
  • Небольшие размеры.

Эти положительные моменты стоит разбавить некоторыми минусами:

  • Сложность в утеплении.
  • Несовместимость с некоторыми печками.
  • Несоответствие некоторым стилистическим решениям.
  • При сильных перепадах температуры внутри и снаружи здания внутри трубопровода образовывается конденсат. Для устранения этой проблемы в конструкцию дымохода включают утеплитель.

Если все описанные выше моменты вас устраивают и не вызывают нареканий, то можно продвигаться дальше. Пока делать дымоход в бане через стену своими руками рано, нужно разобраться с некоторыми важными моментами.

Выбор материалов

Чтобы ничего не отвлекало от работы, нужно заранее подготовить набор материалов и инструментов.

  • металлические элементы для трубы;
  • кронштейны для создания опоры;
  • прибор для подготовки отверстия в стене;

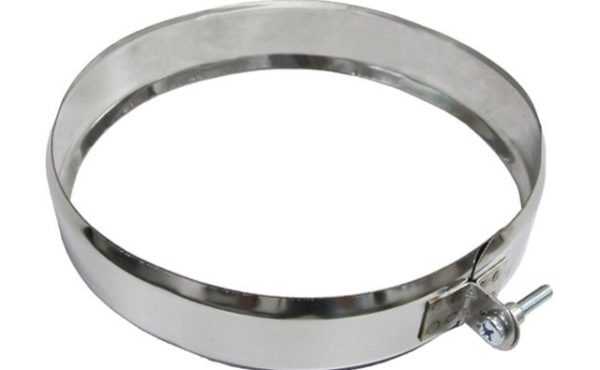

  • хомуты для скрепления элементов трубы;
  • уголки;
  • колена с углом 45 градусов;
  • асбестовый лист;
  • патрубок из керамики для перехода;
  • различные крепежи.

Мы немного приблизились к главному вопросу. Но прежде чем мы узнаем как сделать дымоход в бане через стену, стоит ознакомиться с требованиями, которые предъявляются к этой системе.

Обязательные особенности

Мало просто знать как сделать дымоход в стене бани, нужно еще знать требования, которые к нему предъявляются.

  • Обязательным является расчет выходной мощности для печи. Этот показатель определяет диаметр трубы для дымохода. Если выбрать чрезмерно широкую трубу, то вместе с дымом будет уходить тепло. С узкой трубой некоторая часть дыма будет попадать в помещение.
  • О монтаже дымохода нужно думать еще во время расположения печки. Оптимальный вариант — печка у стены. В этом случае не придется проводить трубы через перегородки.
  • Место прохода трубы через стену должно находиться на высоте не менее метра.
  • Высота расположения вертикального участка трубы не должна быть меньше полутораметра, если считать от внешней стены и крайней точки кровли. Если поблизости располагаются другие здания, то минимальное расстояние от них до внешней трубы должно составлять полтора метра,а лучше все три.
  • Три поворота — максимальное количество, которое можно позволить при монтаже дымохода.
  • Чтобы не снижать силу тяги, необходимо использовать горизонтальные участки длиной менее метра.
  • Для вывода труб необходимо подбирать места без окон, балконов, также не подходят закрытые площади. Важно не только знать как вывести трубу в бане через стену, но и найти подходящее по всем параметрам место.
  • В месте вывода дымохода должна быть проведена изоляция при помощи огнестойкого материала и негорючего утеплителя. С внутренней стороны должны располагаться металлические листы.
  • Для лучшего выведения конденсата внешнюю трубу делают длиннее, чем внутреннюю, которая выходит от печи к стене.
  • Для переходов стоит выбирать угол в 45 градусов. Это позволит предотвратить скапливание сажи.

Выбираем правильные трубы

Дымоход в бане через стену своими руками должен создаваться из правильного материала. Допустимая толщина для металла 2 мм. Это минимальный показатель, ниже которого нельзя опускаться. Конструкции из такого металла будут долговечными и надежными.

Что касается самого металла, то здесь имеется только два варианта: нержавейка и оцинковка. Другие варианты даже рассматривать не стоит. Все более актуальными становятся сэндвич-трубы. Конструкция состоит из двух труб, между которыми располагается утеплитель в виде базальтовой ваты. Такой материал стоит немало. Если не хочется переплачивать, то можно взять две отдельные трубы и разместить между ними утеплитель.

Создаем дымоход в бане через стену

И вот мы подошли к главному вопросу нашего разговора — как сделать дымоход в стене бани. Эта работа состоит из нескольких этапов, каждый из которых будет раскрыт ниже. Начало работы сосредоточено возле печи. Действовать необходимо следующим образом:

  • Определяемся с местом прохождения трубы внутри бани и площадью стены, в котором будет делаться отверстие.
  • На стене, вдоль которой будет располагаться труба, должен находиться металлический лист, а под ним особый материал без склонности к тлению и возгоранию.
  • От конструкции печки отводится металлический патрубок. Расстояние должно быть около метра. Для соединения трубы с вводным патрубком используется адаптер.
  • Надеваем следующую часть трубы, оборудованную шибером, который позволит контролировать тягу.

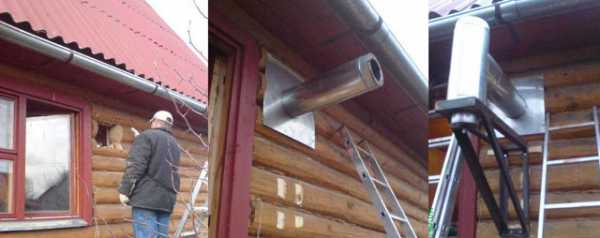

  • Продолжаем наращивать трубу до места выхода из стены при помощи необходимых элементов. Для их соединения используются хомуты и герметик.

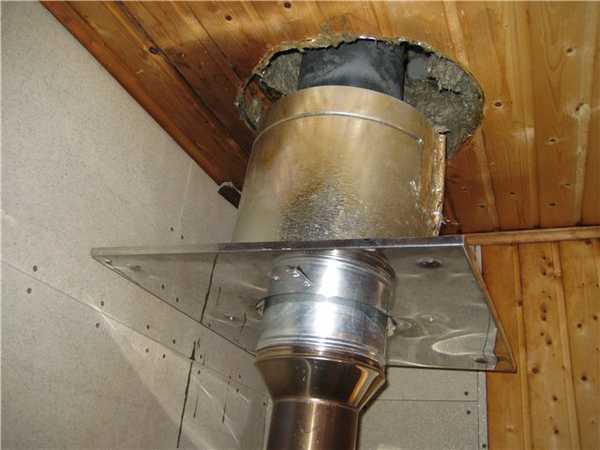

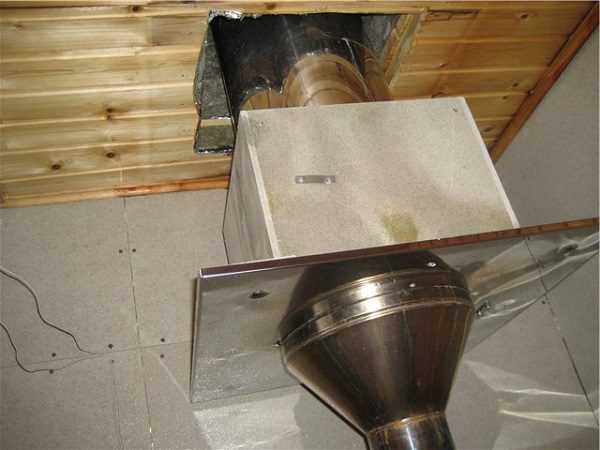

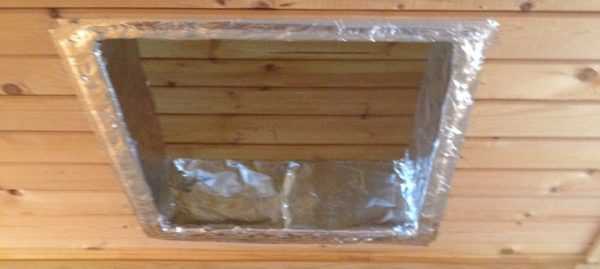

  • В стене необходимо соорудить короб с огнестойкой конструкцией. Для этого можно использовать металл или асбестоцемент. Оставшееся пространство между стенками короба и трубой заполняется термоизоляцией, несклонной к воздействию высоких температур.

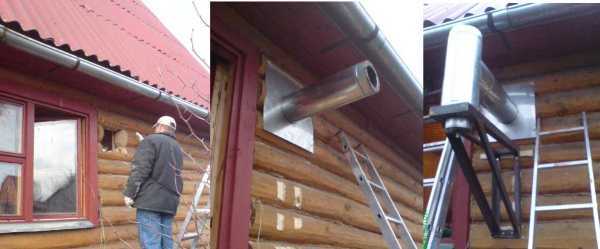

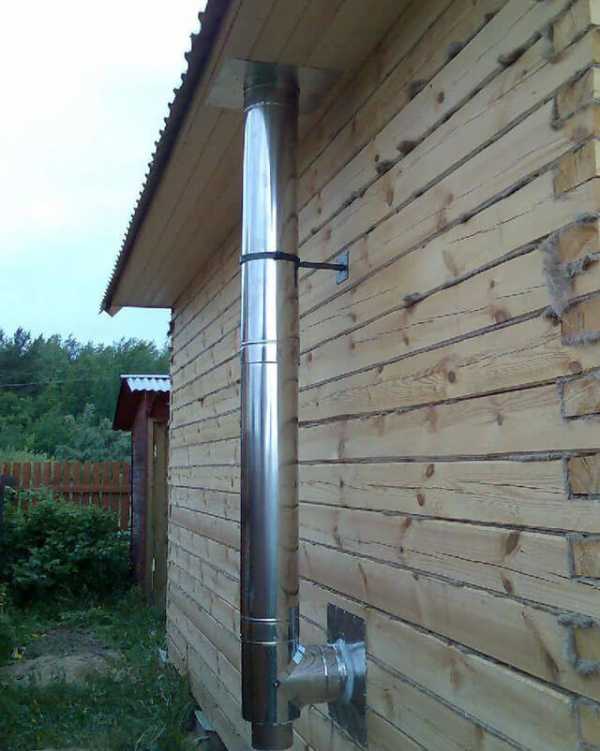

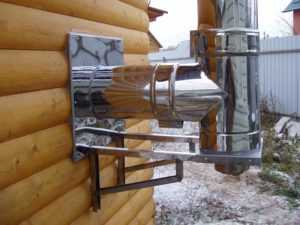

  • Выводим трубу на внешнюю сторону. Используя тройник создаем элемент дымохода, в котором будет присутствовать съемный элемент. В этом месте будет скапливаться конденсат, а также можно будет легко контролировать систему отведения дыма. Как вывести трубу в бане через стену вам известно, согласитесь, ничего ложного в этом нет.

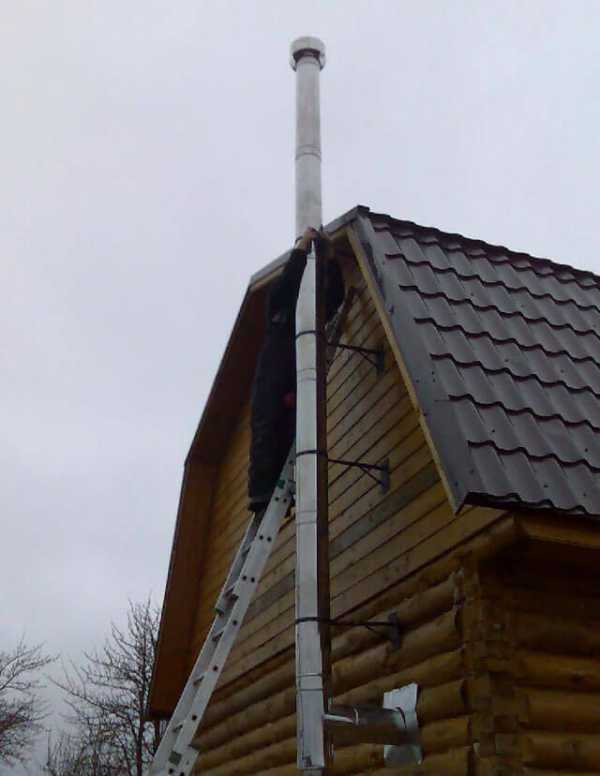

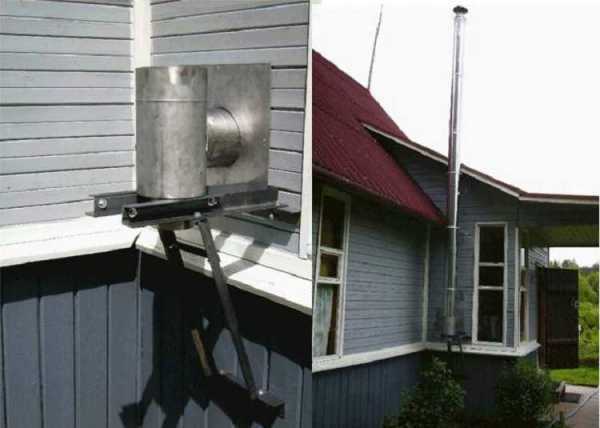

  • Наращиваем трубу до необходимого уровня. Через каждый метр к стене крепится кронштейн, который будет удерживать трубу в нужном положении.

На этом может быть завершена пошаговая инструкция, как сделать дымоход в бане через стену теперь вам известно. Мы не спешим прощаться. Уделите еще немного времени нашему разговору, чтобы узнать о секретах и тонкостях этого процесса.

Важные советы

Когда разговор идет о безопасности, важно соблюдать все рекомендации и не пренебрегать правилами. Важно не только знать как сделать дымоход для бани через стену, нужно сделать его максимально безопасным. Чтобы нахождение в бане приносило только положительные ощущения и не ставило жизнь под угрозу, необходимо придерживаться следующих советов:

  • Использование пожароопасных материалов должно быть сведено к минимуму.
  • Установка дефлектора является преимущественным решением. Такое устройство повысит показатель эффективности и уровень КПД печи.
  • Утепление никогда не бывает лишним.
  • Труба загрязняется на выходе, от этого никуда не денешься. Чтобы иметь возможность прочищать ее периодически, можно предусмотреть небольшую дверку.
  • По завершении работы необходимо проверить конструкцию на герметичность. Для этого потребуется растопить печь и оценить насколько быстро дым выходит через систему.

Теперь точно можно приступать к работе, ведь вы не только знаете, как сделать дымоход в бане через стену, но и предупреждены о возможных сложностях и тонкостях.

Как сделать дымоход для бани через стену своими руками: видео

www.uniexo.ru

Устройство дымохода в бани через стену, как сделать схему, конструкцию, изоляцию, какой диаметр трубы подобрать, смотрите на фото и видео

Приоритетным для бани является внутренний тип дымохода, поскольку он является более простым в утеплении. Но, в то же время, этот вариант характеризуется высокой пожарной опасностью, более того, его монтаж осуществить сложнее. Более безопасным является наружный тип дымохода, он более простой в обслуживании и ремонте, к тому же не зависит от особенностей конструкции здания. Но один из его главных недостатков – сложность в утеплении дымохода снаружи.


Весь процесс устройства должен начинаться с выбора того или иного материала, из которого будет выполнен дымоход. Стандартным вариантом является кирпич, но работы по его укладке довольно сложные, к тому же, здесь нужен определенный опыт. Возможно применение стали и полимеров, а асбестоцемент лучше не использовать.


Дополнительные элементы, необходимые для устройства дымохода:

Безусловно, список материалов может быть и другим, все зависит от основного материала, используемого при строительстве. Бывает кирпичный и керамический дымоход для бани, очень популярен сегодня металлический дымоход для бани, причем оптимальным решением будет применять сталь в соединении с молибденом. Такая сталь хорошо переносит высокие температуры и слабо подвержена влиянию каких-либо химических соединений. От жести лучше отказаться, поскольку она склонна быстро прогорать. Прочтите статью: «Керамическая труба для дымохода — характеристика».


Очень важно при планировании самостоятельного устройства дымохода для бани верно рассчитать его самые главные параметры – размер и форму. Так, диаметр трубы для дымохода бани будет зависеть исключительно от мощности печи. Стоит помнить и о потенциальных преградах, с которыми может столкнуться дым, поэтому схема дымохода для бани должна быть продумана до мельчайших деталей.


Возможные варианты форм дымохода:

  1. Ровный и прямой дымоход. Эта конструкция не очень эффективна из-за высокого теплового выброса, что, как становится понятно, ведет к перерасходу топлива.
  2. Дымоход с коленом и длиной трубы, не превышающей 1 метр. Такой вариант непросто создать, зато он будет отличаться высокой производительностью. Форма его должна быть в виде цилиндра, а высота не должна быть меньше 5 метров. Для правильного монтажа важно знать не только строительные правила, но и такие показатели, как тип кровли для бани и размеры близлежащих строений. При плоской крыше минимальной высотой трубы должен быть 1 метр, а если крыша покатая, то высота трубы должна быть минимум на 1,5 метра больше высоты кровельного конька. Расстояние от самого конька до трубы – немногим больше метра (прочитайте: «Высота трубы над коньком крыши»).

На диаметр трубы влияние оказывает ширина выходного отверстия, а также мощность применяемого оборудования (подробнее: «Диаметр дымохода»). Горизонтальные промежутки надо организовать так, чтобы расстояние между ними не превышало метр. Делается это по причине подъема теплого воздуха вверх. Пренебрежение этим советом может привести к слабой тяге и большому количеству сажи.


Размер канала вверху должен превышать его нижний размер. Это позволит дымоходу лучше выводить дым и конденсат, который на поверхность трубы попадать не будет. Для данной конструкции подойдет только металлическое оборудование, так как укладку кирпича с расширением выполнить очень проблематично.


То же самое касается и такого типа, как дымоход для бани через стену.


Но при этом слишком уж изощряться над формой дымовой трубы не стоит. Большое количество неровностей и поворотов непременно станет местом скопления больших объемов сажи и копоти, поэтому здесь стоит следовать простому, но действенному правилу: чем проще конструкция дома, тем лучше.

Толщина труб и их изоляция

Одними из самых важных элементов, от которых будет зависеть дальнейшая работа дымохода – это его трубы. Обычно они бывают стальными толщиной в 2 миллиметра, поскольку этот вид труб является наиболее надежным и долговечным. Широкую популярность приобрели и сэндвич трубы, так как собрать сэндвич дымоход достаточно просто. Они получили свое название из-за слоя базальтовой изоляции, находящегося между внутренней и внешней трубой. Но изоляция дымохода бани может быть выполнена и иначе, хотя принцип работы останется тем же (прочитайте: «Как изолировать трубу дымохода»). Для этого внутреннюю трубу можно обмотать асбестом и установить ее по внешней. Крайне необходимо уделить особое внимание тем местам трубы дымохода, которые проходят через потолок, стены и крышу (читайте также: «Как делать крышу бани — порядок строительства»).


Важно помнить и о сечении дымохода, от правильного подбора которого зависит эффективность работы всей системы отопления. Сечение дымохода должно быть слегка меньше объема установленного котла.

Металлическую трубу можно обшить специальным кожухом, а образовавшееся пространство заполнить материалом для термоизоляции. Участок вокруг также можно облицевать кирпичом, который весьма устойчив к высоким температурам (прочитайте: «Установка трубы в бане»). Пространство между дымоходом и потолком заполняется асбестоцементом.

Крайне важно избегать использования легковоспламеняющихся материалов, так как дополнительный риск здесь ни к чему. Козырек или, как его еще называют, зонтик над трубой не только не даст забить дымоход продуктами горения, но и защитит печь от попадания влаги (прочитайте: «Как сделать козырек на трубу дымохода»).

Дополнительное утепление дымохода даст возможность снизить время прогрева отопительного агрегата и уменьшит количество испаряемой влаги, что не может не сказаться положительно на производительности устройства. Ту часть трубы, которая находится снаружи, следует надежно укрепить и предотвратить попадание в нее грязи. Сделать это можно при помощи различных сеток, экранов и искрогасителей, которые предназначены специально для этого (детальнее: «Искрогаситель на дымоход — особенности использования»).

Самостоятельное устройство дымохода

Процесс самостоятельного устройства дымохода нужно всегда начинать с печи. Нужно установить дверцу, которая поможет решить проблему того, как прочистить дымоход в бани (прочитайте: «Средство для очистки дымохода от сажи»). Начинать нужно с основания и двигаться вверх. Основное правило – каждый сегмент обязательно заходит внутрь предыдущего. Так конденсат не сможет попасть наружу через соединения дымохода и будет всегда оставаться внутри.


Как заменить дымоход в бане, подробно на видео:



Не стоит монтировать дымоход очень близко от деревянной стены, поскольку, как известно, дерево очень легко воспламеняется, даже несмотря на высокую влажность в бане. При невозможности иного варианта монтажа канал рекомендуется заделать железным листом, имеющим высокие жаростойкие характеристики.



Места соединений дымохода важно обработать герметиком.

Таким образом, проблема того, как сделать дымоход в бани собственными силами является не такой уж невыполнимой, главное – правильно подойти к процессу монтажа и подробно следовать всем инструкциям. Видео и фото по монтажу дымохода для бани своими руками легко можно посмотреть на нашем сайте.

kryshadoma.com

схема, устройство и расчет, вывод через потолок, утепление, пошаговое руководство с фото и видео

Дымоход — один из основных элементов отопительной системы, работающей на твердом топливе. Он обеспечивает безопасность, равномерный прогрев помещения, низкий расход топлива и чистоту воздуха. От его эффективной работы напрямую зависит здоровье и комфорт людей, посещающих баню. Если вы решили осуществить строительные работы своими руками, то прежде рекомендуем изучить особенности конструкций и принципы их возведения.

Назначение

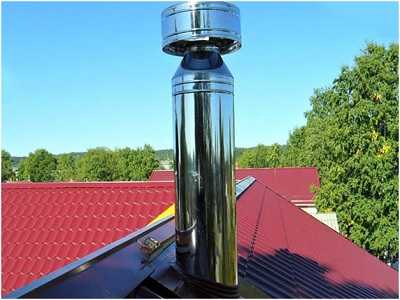

Металлический дымоход в бане

Дымоход — это вертикальный канал или система каналов для отвода сажи, пепла, копоти, газа и других продуктов горения. Принцип работы дымохода базируется на эффекте тяги, который обеспечивает перенос смеси газа и твердых частиц от входного к выпускному отверстию.

Тяга формируется за счет разности температур воздуха снаружи и внутри трубы. Горячий воздух меньшей плотности поднимается по дымоотводу и выбрасывается наружи. Чем больше разница температур, тем более выражен вентиляционный эффект.

Дымоотвод сооружается в виде вертикального, наклонного или горизонтального канала. Для изготовления канала или трубы используются жаростойкие материалы: кирпич, природный камень, керамика, металл, бетон.

Сечение дымового канала зависит от общей конструкции дымохода и может иметь круглое, овальное или квадратное сечение. К одной трубе могут быть подсоединены несколько вентиляционных каналов для увеличения мощности отводящей системы.

В бане и сауне дымоотвод изготавливается в виде вертикально расположенной трубы, идущей от печи через потолок и кровлю. Конструкция дымохода зависит от места расположение печи, размеров помещения и материалов, используемых для его изготовления.

Виды

Классификация печных дымоходов выполняется по двум признакам:

  1. По материалу — традиционно для изготовления дымохода использовался натуральный камень и огнеупорный кирпич. В настоящее время существуют более доступные и простые решения из металла и сэндвич-трубы.
  2. По конструкции — дымоходы подразделяются на внутренний и внешний канал. Внутренний дымоход проходит от печи через перекрытия и кровлю. Внешний канал выводиться через стену и монтируется вдоль наружной стены строения.

Материал и способ вывода дымохода зависит от места расположения печи, строительных навыков исполнителя и финансовых возможностей владельца бани. Для более детального сравнения следует рассмотреть преимущества и недостатки каждого из видов.

Кирпичный

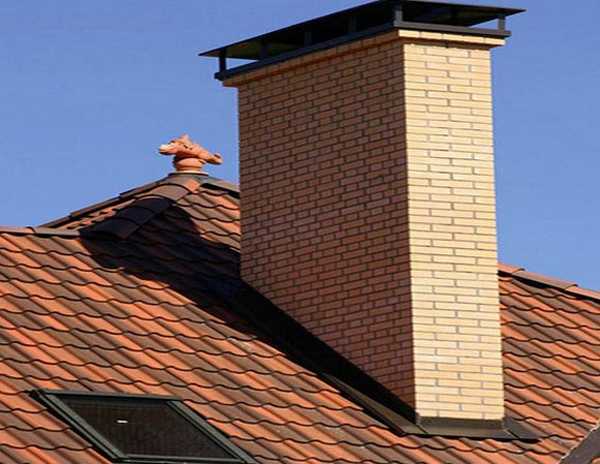

Дымоход из жаростойкого кирпича

Кирпич — традиционный и проверенный временем материал для изготовления печных дымоходов. Сооружение кирпичного дымохода трудоемкий процесс и имеет массу сложностей, связанных с особенностью кладки.

К достоинствам кирпичного дымохода относят следующее:

  • Надежность — огнеупорный и жаростойкий кирпич также использует для кладки печей. Обладает высокими термоизоляционными и теплопроводящими качествами, за счет которых дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри помещения.
  • Долговечность — средний срок службы дымохода из жаростойкого кирпича 40–50 лет. При правильной эксплуатации кирпичный дымоход не требует периодического ремонта или замены конструктивных элементов.
  • Безопасность — кирпич не горит и не является распространителем открытого пламени. Это особенно важно, так как парная является помещением с высоким риском возникновения открытого пламени и возгорания.

Главный недостаток дымоходов, возведенных из кирпича или камня, является шероховатость внутренней поверхности отводящего канала. Из-за этого на стенках дымохода задерживается большое количество сажи и копоти, засоряющей проход. Это приводит к снижению тяги, уменьшает скорость нагрева печи и может вызвать задымление в парной.

Металлический

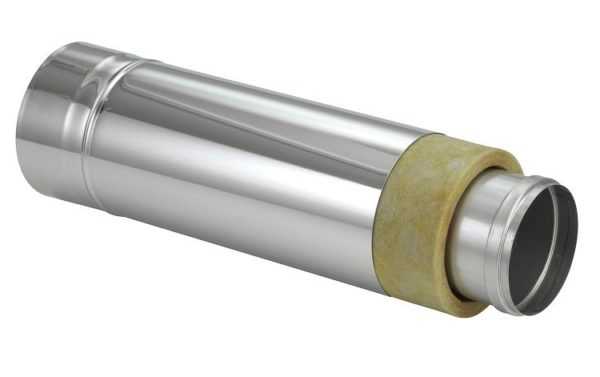

Сандвичи-труба для сооружения дымохода

Дымоотводная труба из металла — более простая конструкция, чем монолитный кирпичный дымоотвод. Ранее для ее изготовления использовался оцинкованный металл толщиной до 2 мм.

Современные металлические дымоотводы представляют собой конструкцию из сэндвич-трубы. Это две трубы разно сечения, между которых располагается негорючий утеплитель, повышающий теплоизоляционные качества конструкции.

К преимуществам дымоотвода из металла можно отнести гладкую внутреннюю поверхность, не имеющую углов и шероховатостей. Это позволяет дыму беспрепятственно выходить наружу за счет турбулентного потока и тяги. И также на стенках трубы меньше оседает копоть и сажа.

Если толщина утеплителя выбрана неправильно, то при большой разности температур на внутренней поверхности дымоотводного канала может скапливаться конденсат. Это может привести к снижению тяги и выбросу дыма внутрь парного помещения.

Сэндвич-дымоход имеет невысокую стоимость и прост в установке. Его можно использовать как в качестве вертикального дымоотвода, расположенного внутри помещения, так и для вывода наружу через несущие стены.

Из керамики

Дымоход из высокопрочной керамической трубы

Керамический дымоход — это современные многослойные системы отведения продуктов горения. Конструктивно дымоход состоит из каменной оболочки, изоляционного материала и высокопрочной керамической трубы.

К преимуществам керамического дымохода относят:

  • долговечность — керамика устойчива к воздействию кислот, влаги и невосприимчива к коррозии. На фирменную продукцию распространяется гарантия от прогорания в течение 30 лет;
  • безопасность — керамическая труба обладает высокой плотностью и не бояться резкого колебания температур и открытого пламени;
  • универсальность — подходит для всех типов топлива. Дымоотвод из керамики можно использовать совместно с газовым котлом, каминами и кирпичной банной печью.

Среди недостатков такого дымохода можно отметить его высокую стоимость, особенно при сравнении с аналогичной системой из металла. При монтаже керамического дымоотвода соблюдаются особые правила, прописанные в инструкции от производителя и ГОСТе под № 9817–95.

При игнорировании строительных норм может возникнуть аэродинамическое сопротивление, снижающее тягу и общую эффективность системы.

Какой лучше выбрать

При проектировании дымохода в бане необходимо учитывать конструкцию и размеры строения, тип печи и нагревательного оборудования, способ и конструкцию отводящей системы. На основе имеющихся данных уже можно сделать выбор, какой дымоход предпочтительней и каким способом его лучше установить.

Для бань и саун, возведенных по каркасной технологии, лучше подойдут дымоходы из сэндвич-трубы или керамики. При соблюдении всех технологических норм и правил, такие системы обеспечивают постоянную тягу, не требуют постоянной чистки и ремонта.

Их можно использовать с различной конструкцией печи, они компактны и универсальны. При необходимости металлический дымоотвод можно вывести наружу через стену, что ускорит процесс и стоимость его монтажа.

Для бань, возводимых по традиционной русской технологии, рекомендуется использовать дымоход из кирпича или натурального камня. Это позволит более эффективно аккумулировать тепло внутри парной, повысит безопасность строения и подчеркнет вкус владельца.

Но стоит быть готовым к тому, что шероховатая и пористая структура внутренних стенок кирпичного дымоотвода требует постоянно чистки и ухода.

Видео: выбор дымохода

Конструктивные особенности

Конструктивные элементы кирпичного дымохода

Конструкция дымохода напрямую зависит от материалов, из которых он изготовлен. Для кладки кирпичного дымохода используется специальной жаропрочный печной кирпич.

Общая конструкция дымохода их кирпича представлена следующими элементами:

  • дымовой канал;
  • задвижка;
  • распушка;
  • стояк трубы;
  • выдра печной трубы;
  • шейка трубы;
  • оголовок.

Подробная схема расположения элементов показана на фото выше. Дымовая задвижка предназначена для регулирования тяги в процессе топки печи. Распушка — это расширение трубы в месте прохода через потолок и чердачное перекрытие. Она предохраняет деревянное сопряжение от перегревания.

Выдра печной трубы формируется над кровлей в виде напуска. Укладывается на расширение, которое служит для защиты чердачного пространства от проникновения атмосферных осадков через пространство между дымоходом и крышей строения.

Дымоход из металла или сэндвич-трубы выпускается в виде сборной конструкции. Его сложность и количество используемых элементов зависит от поворотов дымохода и мест прохождения через стену, потолок и кровлю.

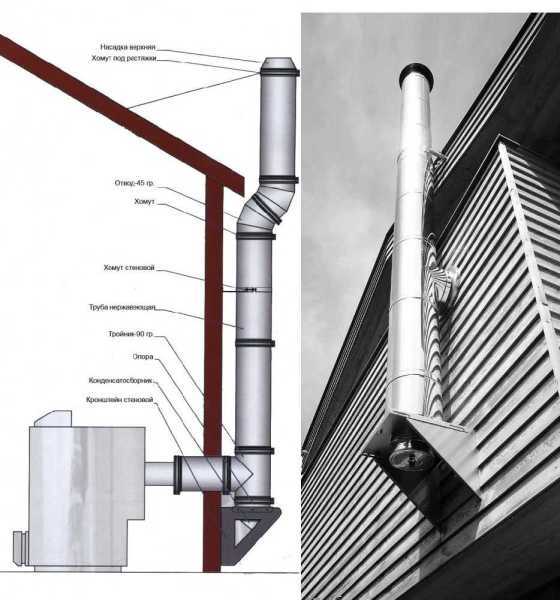

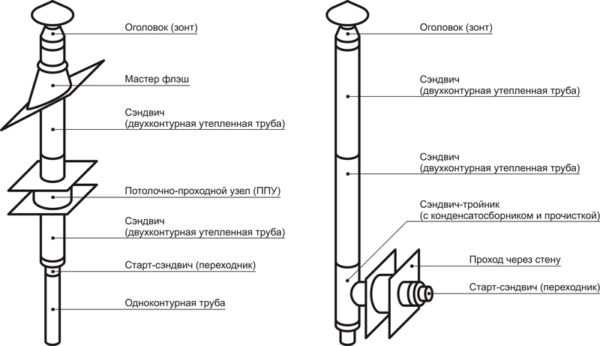

Схема сборного сэндвич-дымохода

Прямой металлический дымоход состоит из следующих элементов:

  • труба;
  • ревизия с конденсатотводом или заглушкой;
  • тройник;
  • крыза,
  • окапник;
  • колена 45º;
  • искрогаситель;
  • флюгер или грибок.

У различных производителей вышеперечисленные элементы могут иметь другое название. Перед покупкой готовых дымоходов из металла следует измерить расстояние от входного патрубка до места вывода трубы через крышку.

Желательно изобразить порядок вывода дымохода на бумаге, предусмотрев все повороты трубы. С готовой схемой можно обратиться в любую фирму по производству дымоходов, где на основе чертежа предложат наиболее подходящий набор элементов для монтажа дымохода.

Видео: схемы дымоходов различного типа

Расчёт параметров

Параметры сечения дымового канала для кирпичного дымохода

Наиболее популярной формой дымовой трубы является цилиндр. В процессе отвода продукты горения и газы закручиваются по оси, что создает равномерную тягу по все длине дымоотвода.

Расчет параметров дымохода выполняется с учетом следующих правил:

  • Внутренне сечение — рассчитывается относительно размеров топочной камеры. Для трубы цилиндрической формы соотношение сечения к размерам камеры составляет 1:10. Для труб квадратного сечения — 1:1,5. Сечение трубы обязательно меньше сечения поддувального отверстия.
  • Высота дымохода — рассчитывается с учетом места расположения относительно конька и угла наклона кровли. При расстоянии 50 см от конька труба должна быть выше на 50–70 см. Если расстояние от 1,5 до 3 м, то минимальная высота трубы равна высоте конька или превышает ее на 10–20 см (см. схему).
  • Общая высота дымохода — длина дымового канала от входного отверстия печи до колосника должна составлять не менее 5 м. Если высота трубы составляет не более 5 м, то для увеличения тяги увеличивается ее внутреннее сечение до приемлемых параметров.

Если рядом с баней или другим строением есть близкорасположенные здания, то минимальная высота трубы должна равняться высоте крыш этих зданий. Выводить дымоход в непосредственной близости от окон нежелательно, так как выходящий дым и газы будут частично попадать обратно в помещение.

Необходимый инструмент

Выбор инструмента для сооружения или монтажа дымохода зависит от его типа. Для монтажа дымохода из металла используется следующее:

  • болгарка с диском по металлу;
  • электрическая дрель и лобзик;
  • шуруповерт с шестигранными насадками;
  • киянка и крестовая отвертка;
  • защитные очки и перчатки.

Для кладки кирпичного дымохода понадобится кельма, шпатель, емкость для разведения раствора, насадка смеситель для электродрели, строительный нож.

Подготовительные работы

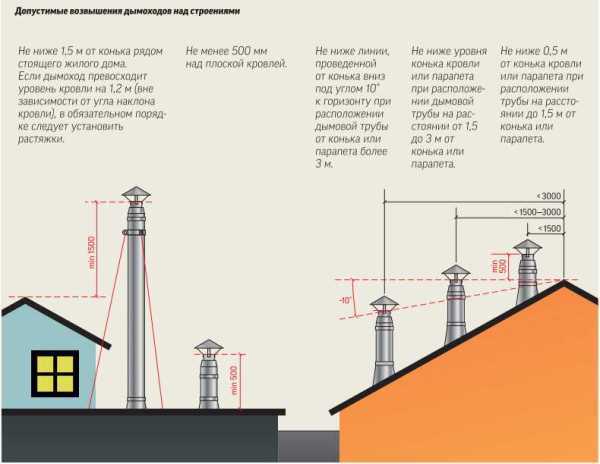

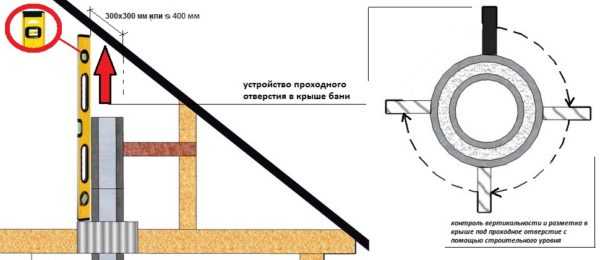

Схема расположения и высоты дымохода относительно конька

Перед началом сооружения дымохода следует внимательно изучить схему возводимой конструкции. Если таковая не была составлена, то рекомендуется начертить схематичное расположение основных узлов дымохода и места их сопряжения с перекрытиями. Это позволит избежать ошибок в ходе монтажа отдельных элементов.

При кладке кирпичного дымохода отопительная конструкция должна быть возведена на плитном или монолитно бетонном фундаменте. Ширина фундамента должна быть больше сечения дымохода на 150–200 мм.

Общие требования к современным дымоходам таковы:

  • сечение дымовой трубы должно быть равным сечению выводного патрубка печи или превышать его. Сечение рассчитывается на основе мощности отопительного агрегата.
  • общая высота дымоотвода должна быть не менее 5 м. Точное значение зависит от места вывода дымовой трубы, высоты потолка и кровли.

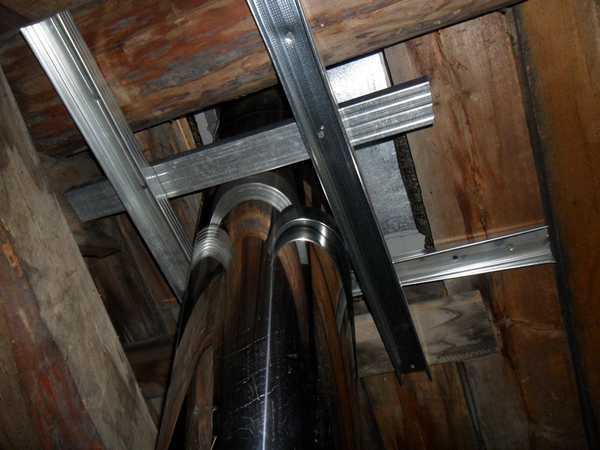

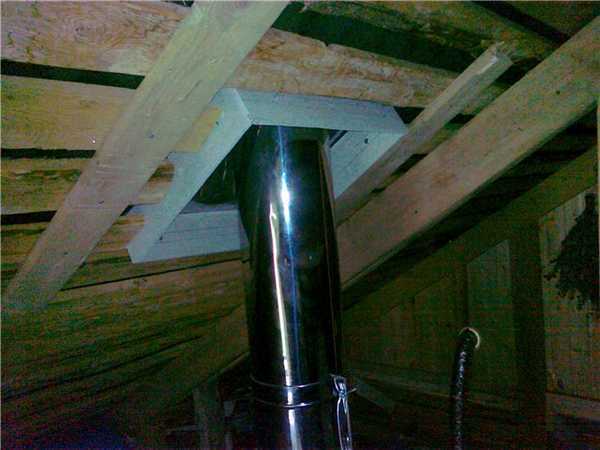

  • места сопряжения дымовой трубы с перекрытиями обязательно изолируются с помощью негорючих гидроизоляционных материалов и специальных доборных элементов, увеличивающих толщину трубы;
  • не допускается использование дымохода с тремя и более поворотами. Это ослабит тягу, что приведет к большому скоплению продуктов горения на внутренних стенках дымовой трубы и попаданию дыма внутрь помещения.

Перед сборкой секционного металлического дымохода обязательно проверяется комплектность. При сооружении аналогичной конструкции из металлической трубы следует проверить полное наличие материала и изоляционных покрытий.

Руководство по установке дымохода в бане своими руками

Сборка дымохода из металла выполняется двумя способами, в зависимости от используемого материала и места расположения дымовой трубы. Внутренний дымоход является наиболее популярной конструкцией. Для его сборки используется оцинкованных лист толщиной до 2 мм или сэндвич-трубы.

Процесс монтажа дымохода из сэндвич-трубы состоит из следующих этапов:

  1. Дымоход, расположенный внутри помещения, имеет вертикальный вид. Если присутствуют повороты трубы, то для монтажа дымохода применяются колена с различным углом наклона (<45º).

    Защита деревянной стены от перегрева с помощью асбестовых плит

  2. При установке дымохода из сэндвич-трубы соединение внутренней части происходит “по конденсату” (верхний элемент монтируется в раструб нижнего), а наружной части – “по дыму”. Это позволяет образовавшейся влаге беспрепятственно стекать в сборник конденсата, не затрагивая утеплитель.
  3. Соединение элементов трубы не должны происходить в местах межэтажных перекрытий. Это следует просчитать заранее и на основе этого подобрать соответствующую конструкцию дымохода.
  4. При расположении отопительного оборудования в непосредственной близости с деревянной стеной, ее нужно защитить от перегрева и возгорания. Для этого стена обшивается жаростойким материалом.

    Обжимной хомут для сборки дымохода

  5. Перед установкой и фиксацией труб места их соединения обрабатываются жаростойким герметиком, а после монтажа затягиваются специальным металлическим хомутом.
  6. Если при соединении отдельных элементов дымохода образуется большой зазор, то нижнюю часть вставляемого элемента обматывают асбестовым шнуром.
  7. Первый элемент дымохода соединяется с патрубком печки. Как правило, это однослойная труба без утеплителя со специальным соединением. В ней располагается задвижка, отвечающая за поддержку постоянного уровня тяги.

ultra-term.ru

Как сделать дымоход в бане через стену своими руками

Любая баня подразумевает наличие внутри помещения печки, которая топится твердым топливом. Без печи баня просто теряет смысл, а заменить твердотопливную печь на другой вариант, значит потерять всю прелесть русской бани.

Любая твердотопливная печь нуждается в выводе продуктов горения, поэтому еще на этапе строительства следует обустраивать качественный отвод  дыма из помещения бани. Если на этапе строительства этого не было сделано, то все можно поправить и в уже готовой конструкции. Чтобы разобраться в том, как сделать дымоход в бане через стену своими руками следует отнестись внимательно к представленному материалу.

Выбор материалов для работы

Для того чтобы устроить качественный дымоход потребуется некоторое количество строительных материалов, к выбору которых надо подходить с четким расчетом и вниманием. Следует привести некоторые характеристики материалов для создания конструкции:

  • Эти материалы должны быть жаропрочными и не подвергаться деформации под воздействием тепла.
  • Материал для дымохода не должен выделять вредные вещества при нагревании, так как ядовитые вещества не вывести с помощью вентиляции.
  • Для дымохода следует подбирать долговечный материал, который не разрушается от частых перепадов температур.

Выбор материалов для создания дымохода

Теперь следует перейти к самим материалам, которые могут быть использованы для создания дымохода в бане через стену своими руками:

  • Металл – нержавеющая сталь, черная сталь, оцинкованная сталь.
  • Керамика.
  • Кирпич огнеупорный или просто качественный.

Это основные материалы, которые могут использоваться для работы  и у каждого хозяина есть возможность выбирать самостоятельно. Традиционно хозяева бани ориентируются на стоимость материалов при их выборе, но дымоходная система  требует не очень большого количества материала, поэтому можно сильно не экономить. Лучше выбирать качественный материал, так от устройства системы будет зависеть качество эксплуатации бани.

Разновидности материалов для дымохода

Выбор основных показателей

Конфигурация. На первоначальном этапе создания дымохода следует определиться с конфигурацией самого дымохода. Тут может быть множество разных вариантов, но как показывает практика лучше выбирать наиболее простые конфигурации. Дело в том, что когда система вывода дыма имеет множество переходов и сложных моментов конфигурации это служит дополнительной возможностью для скапливания сажи и гари. Со временем в таких сложных местах скопление отходов настолько увеличивается, что вывод дыма из бани может полностью забиться и его придется демонтировать, чтобы прочистить.  Оптимальным дымоходом через стену специалисты считают простую круглую форму с одним-двумя коленами.

Конфигурации дымоходов в бане своими руками

Размерные показатели. Ширина или диаметр устройства рассчитывается в зависимости от следующих показателей:

  • Мощность печки, установленной в бане, то есть чем более мощная печка работает внутри бани, тем шире должен быть дымоход.
  • Количество сложных моментов конструкции, то есть чем больше переходов и изгибов имеет дымоход, тем более широким должен быть его проход.

Особенности конструкции. Чем более сложная конструкция  создается, тем больше внимания она требует. Дело в том, что воздушные потоки при нагревании всегда направляются вверх, поэтому переходы или коленца дымохода должны иметь протяженность не более одного метра. Горизонтальные части вывода должны быть наиболее короткими, так как в них может скапливаться горячий воздух, что воспрепятствует отводу отработанных продуктов горения. Кроме того, конструкция  должна непременно расширяться к концу иначе в дымоходе будет образовываться конденсат.

Результат плохой герметизации и не соблюдение противопожарных мер

Герметичность и изоляция. При создании дымохода своими руками большое внимание надо уделять качественной герметизации всей  конструкции. По всей длине выхода дыма не должно быть шероховатостей или нарушения целостности внутренней поверхности дымохода. Если в конструкции будут зазоры или прорехи поверхности, то это приведет к некачественному отводу продуктов горения, а значит, эксплуатация бани будет некачественной.

Заключительный этап. На последнем этапе создания системы следует тщательно позаботиться о том, что во внешнее отверстие конструкции ни в коем случае не попадал мусор или другие предметы. Для этого на конце дымохода должна быть обустроена металлическая заслонка конусной формы. Она должна быть закреплена на конструкции с помощью специальных креплений и не прилегать к выходу из трубы. Заслонка должна быть конусной, что бы на ней не скапливались осадки, что продлит срок ее качественной службы.

Заключительный этап монтажа дымохода

Нюансы

Существуют некоторые интересные моменты при создании дымохода через стену в бане, и они направлены на повышение КПД работы печки. То есть, чтобы улучшить качество работы печки в бани и существенно сократить расходы топлива следует качественно утеплить дымоход. В этом случае горячий воздух будет сохранять свое тепло, и отдавать его помещению бани, что позволит значительно сократить расход топливных материалов. Для того, чтобы утеплить систему можно монтировать вокруг всей конструкции устраивается специальная металлическая сетка, в которую закладываются камни. Эти плотно уложенные камни  буд ут нагреваться и задерживать тепло.

Кроме того, в местах прохождения трубы дымохода через части конструкции бани. В этих местах должны соблюдаться особые меры противопожарной безопасности, чтобы не потерять любимую баню. Также необходимо избегать попадания перемычек конструкции на эти места. Если пренебрегать этими рекомендациями, то конструкция дымоходы быстро потеряет свою целостность и долговечность.

Утепление дымохода

Виды конструкций

Существует два вида дымоходов через стену в бане:

Дымоход насадного типа. Этот вариант конструкции размещают непосредственно над печкой в помещении бани, он насаживает прямо на тот патрубок, который выходит из конструкции печки. Этот вариант, как правило, имеет простую ровную форму, она обеспечивает более эффективную тягу и не позволяет саже оседать на поверхности.

Дымоход насадного типа

Дымоход приставного типа. Такой вариант конструкции монтируется непосредственно к котлу и выводится на улицу через стену, после вывода конструкция располагается вдоль стены бани и поднимается немного выше уровня крыши. Хотя этот вид конструкции считается наиболее безопасным, тем не менее, он же считается менее эффективным. В этой конструкции подразумеваются сложные переходы, которые значительно ухудшают тягу. Кроме того, сам дымоход проходит по внешней стороне здания, и все тепло отдает улице, а не внутреннему пространству бани.

Дымоход приставного типа

Монтаж дымохода

  • Начинать монтаж следует с создания подходящих отверстий в стене бани, они должны иметь размеры соответствующие выбранной конфигурации дымохода. Прорезать отверстия следует с некоторым запасом, чтобы треба спокойно проходила туда.

Создание отверстий для дымохода

  • После этого монтируется та часть конструкции, которая соединяется с печкой бани или котлом. При этом монтаже надо проявлять большую аккуратность и следить, чтобы на местах соединений не было зазоров, и конструкция получилась полностью герметичной.
  • Теперь на полученное соединение насаживается следующая часть конструкции, она может быть заключительной. Но если дымоход будет создаваться из нескольких частей, то их должно быть не более 3-4 и моменты их соединение должны быть качественными.
  • После того, как все части будут монтированы, надо тщательно законопатить места их прохождения сквозь стены. Конопатить можно глиной или специальной паклей. Если для этих целей выбирается герметик или другой современный материал, то он непременно должен быть жаропрочный.
  • На заключительном этапе монтируется верхняя заслонка конусной формы и проверяется качество тяги дымохода бани.

Готовый дамоход через стену

baniaisauna.ru

Проход трубы через потолок бани: потолочная разделка своими ркуами

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

Содержание статьи

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

  • от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
  • от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

  • для защищенной от возгорания перегородки:
    • при толщине трубы 120 мм — 200-260 мм;
    • при толщине трубы 65 мм — 380 мм.
  • для незащищенной перегородки:
    • при толщине трубы 120 мм — 260-320 мм;
    • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

  1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
  2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
  3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

baniwood.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
