Сэндвич панели стеновые размеры – Размеры сэндвич панелей

Содержание

размеры, толщина, вес, огнестойкость, теплопроводность

Основные характеристики сэндвич-панелей включают в себя следующие параметры: ширина, длина, толщина, вес, огнестойкость, звукоизоляция, несущая способность сэндвич-панелей и термическое сопротивление. От ширины и длины зависит необходимая спецификация панелей; правильно подобранные габариты стеновых и кровельных сэндвич-панелей позволяют избегать излишек материала и ненужных обрезков. Также нужно учитывать размеры упакованных ламелей при транспортировке. На легкость монтажа в первую очередь влияет вес панелей, который зависит от толщины панелей и разновидности утеплителя. Толщину сэндвич-панелей выбирают в первую очередь, основываясь на показателе теплоизоляции; чем толще панель, тем лучше сохраняется температура внутри здания.

Размеры сэндвич-панелей: ширина, длина

  • Стеновые сэндвич-панели выпускаются в двух вариантах: шириной 1000 мм и 1200 мм.
  • Кровельные сэндвич-панели имеют ширину 1000 мм.
  • Длина стеновых и кровельных панелей может быть любой от 2000 мм до 13 500 мм в зависимости от необходимой спецификации.
Габариты Кровельные сэндвич-панели Стеновые сэндвич-панели
Ширина 1000 мм 1000 мм, 1200 мм
Длина от 2000 мм до 13 500 мм от 2000 мм до 13 500 мм

Вес сэндвич-панелей

Вес сэндвич-панелей зависит от толщины и панелей и типа утеплителя, следует учитывать это при монтаже. Например, панели с утеплителем из минеральной ваты при одинаковой толщине будут тяжелее панелей с пенополистиролом.

Толщина сэндвич-панели, мм Вес сэндвич-панели панелей, кг/м2
Пенополистирол Минеральная вата ПУР/ПИР
Стеновые
Кровельные
Стеновые Кровельные Стеновые Кровельные
50 11,7 12,2 16,5 17,5 9,2 -
80 12,2 13 19,8 21,4 10,9 11,5
100 12,5 13,5 22 24 11,5 12,4
120 12,8 14 24 26,6 12,4 13,1
150 13,2 14,7 27,2 30,5 14
14,4
200 14 16 33 37 15,5 -
250 14,7 17,2 38,5 43,5 -
-

Важно знать мнение эксперта!

Чтобы не ошибиться с выбором, закажите бесплатную
консультацию специалиста по телефону

В подарок – расчёт материалов, подбор
комплектующих, раскладка для правильного монтажа

Характеристики утеплителей. Звукоизоляция сэндвич-панелей

Теплоизоляционные свойства и огнестойкость сэндвич-панелей зависят от используемого утеплителя. Звукоизоляция зависит от толщины панелей.

Поэтому выбор утеплителя должен основываться на:

  • требованиях к пожарной безопасности здания – например, административные и жилые здания строят только из панелей с минераловатным утеплителем;
  • назначением постройки — при строительстве холодильных и морозильных камер используется пенополиуретан или пенополиизоцианурат;
  • экономической целесообразности – по соотношению цена\качество оптимальным выбором является пенополистирол как выгодный легкий и теплый утеплитель.

Характеристики сэндвич-панелей с утеплителем из минеральной ваты

Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247.0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
50 1,04 30 0,05 EI 30 НГ 120-140 - 1,5
80 1,67 31 0,05 EI 45 НГ 120-140 - 1,5
100
2,08
32 0,05 EI 90 НГ 120-140 - 1,5
120 2,5 33 0,05 EI 150 НГ
120-140
- 1,5
150 3,13 35 0,05 EI 180 НГ 120-140 - 1,5
200 4,14 38 0,05 EI 180 НГ 120-140 - 1,5
250 5,21 43 0,05 EI 180 НГ 120-140 - 1,5

*Группа горючести НГ присваивается негорючим материалам (ГОСТ 30244)

*Огнестойкость от EI 30 до EI 150 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 30 до 150 минут; разрешается применять панели для всех категорий огнестойкости зданий

Характеристики сэндвич-панелей с утеплителем из пенополистирола

Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247.0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
50 1,28 25 0,042 EI 15 Г1 25 2 -
80 2,05 28 0,042 EI 15 Г1 25 2 -
100 2,56 29 0,042 EI 15 Г1 25 2 -
120 3,08 31 0,042 EI 15 Г1 25 2 -
150 3,85 33 0,042 EI 15 Г1 25 2 -
200 5,13 35 0,042 EI 15 Г1 25 2 -
250 6,41 39 0,042 EI 15 Г1 25 2 -

*Группа горючести Г1 присваивается слабогорючим материалам (ГОСТ 30244)

*Огнестойкость EI 15 – деградация целостности при высокотемпературном (огневом) воздействии в течении 15 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.

mpaneli.ru

Размеры стеновых и кровельных сэндвич панелей. Таблицы. Характеристики. Вес.

Что такое сэндвич панель? Данным термином обозначается многослойный строительный материал, который используется для возведения бескаркасных конструкций. При строительстве, элементы панелей соединяются между собой замковым соединением, образуя прочную монолитную поверхность.

Первые сэндвич панели появились на строительном рынке в 1930 году. Изобретателем конструкции является инженер Ллойд. Впервые использованные для сборки, панели сразу начали завоёвывать мировую популярность, позволяя быстро возводить строения различного назначения. Российские производители освоили технологию в 90-х годах прошлого века.

Состав сэндвич панелей

Стандартные сэндвич панели состоят из нескольких слоёв: внешняя облицовка и утепляющая прослойка между ними. Основные компоненты соединяются между собой посредством горячего прессования, или сцепляются клеящим веществом на основе полиуретана.

  1. Внешняя облицовка

  2. Двухкомпонентный клей слой №1

  3. Двухкомпонентный клей слой №2

  4. Трапециевидные ламели минваты

  5. Внутренняя облицовка

  6. Защитная пленка

  7. Кровельный замок

  8. Конструкционные ламели минваты

Благодаря композитному строению, сэндвич панели обладают массой неоспоримых достоинств. В частности, спрессованный материал обладает минимальным весом, что существенно снижает нагрузку на фундамент. Обладают сэндвичи и высоким уровнем теплоизоляции, при этом слой утеплителя надёжно защищён внешней облицовкой, поэтому панели не теряют своих свойств с течением времени.

Виды профилирования внешней облицовки панелей

Какими бывают? Виды, характеристики и размеры

Сэндвич панели разделяются по нескольким признакам, что определяет их характеристики и особенности применения.

По назначению

По назначению, материал разделяется на три группы:

Cтеновые сэндвич панели

Обычно это прочные изделия, предназначенные для вертикальной установки. Внешняя облицовка выполнена из прочного материала с полимерным покрытием, цветовая палитра подразумевает широкий ассортимент оттенков. Для соединения элементов стены между собой используется система замка Z-LOCK.

Такое соединение обеспечивает герметичную стыковку панелей, что исключает образование мостиков холода, надёжно защищает утеплитель от любых внешних воздействий. Стоит отметить, что для дополнительной защиты стыковых соединений используются доборные элементы, герметик, строительный скотч и монтажная пена.

Размеры (мм)
Параметры Панели с минеральной ватой и пенополистиролом Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м) 1.5 — 20 2-13
Монтажная ширина сэндвич панелей (мм) 1000, 1190, 1200 1150
Толщина сэндвич панелей (мм) 50 — 300 30-220
Толщина металла (мм) 0.5, 0.55, 0.6, 0.65, 0.7 0.45-0.7

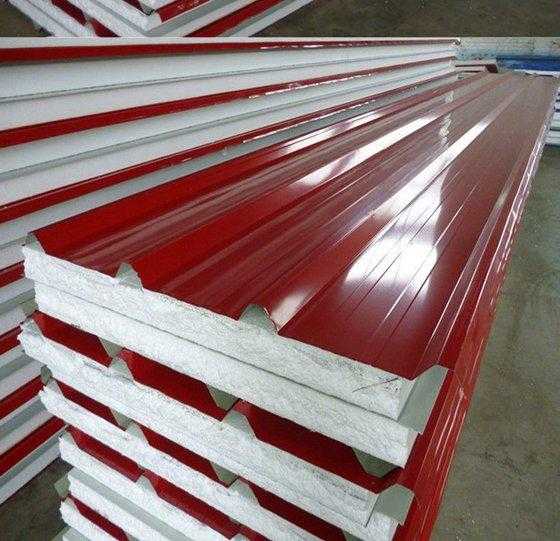

Кровельные сэндвич панели

По своему строению и составу, материал напоминает стеновые аналоги, однако, имеются и некоторые различия. Например, замковое соединение относится к классу F-LOCK, что препятствует попаданию влаги внутрь кровли. Для этих целей предусмотрен и выраженный профиль внешней облицовки.

Для защиты панелей от агрессивного воздействия окружающей среды и прямого попадания ультрафиолетовых лучей, используется антикоррозийное напыление. Стоит отметить, что панели этой категории являются законченным элементом кровли, поэтому не нуждаются в дополнительной защите стыков.

Размеры (мм)
Параметры Панели с минеральной ватой и пенополистиролом Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м) 1.5 — 20 2-13
Монтажная ширина сэндвич панелей (мм) 1000 1000
Толщина сэндвич панелей (мм) 50 — 300 60 — 140
Толщина металла (мм) 0.5, 0.55, 0.6, 0.65, 0.7 0.45-0.7

Стоит отметить, что согласно нормам ГОСТ допускаются некоторые отклонения в размерной сетке, что не относит панели к категории брака. Важно понимать, что приведённые типоразмеры актуальны только для отечественных производителей. В Европе действуют другие стандарты, поэтому сэндвич панели, произведённые за рубежом, могут отличаться от российских норм.

Угловые

Как видно из названия, такие панели имеют довольно ограниченную область применения. Их используют для защиты углов зданий от влаги, улучшения внешнего вида. Панели монтируются на угловые откосы стеновых конструкций, что обеспечивает надёжную теплоизоляцию.

Таблица сравнительных нагрузок
Тип панели толщиной 100мм

Утеплитель PIR

Утеплитель мин. вата на
основе базальта

Пролет в метрах

3,0

6,0

3,0

6,0

Несущая способность при равномерно распределенных нагрузках, кг/м2

Стеновые

129

32

78

Кровельные гофр. вниз

332,0

83,0

131,0

Кровельные гофр. вверх

272,0

68,0

95

По виду облицовки

На картинке выше показаны варианты фасадных облицовок для так называемых сэндвич панелей поэлементной сборки

Если говорить о цельных листах, то здесь применяются такие материалы:

  • Оцинкованная или нержавеющая сталь с полимерным напылением.

  • Комбинированные материалы, где один металлический лист заменён гипсокартоном или ЦСП (цементно-стружечной плитой). Такие варианты обычно применяют для обустройства внутренних перегородок.

  • Оба слоя выполнены из ПВХ.

  • Внешние слои выполнены из специальной бумаги, алюминиевой фольги или полиэстера. Такие изделия обычно применяют для дополнительной теплоизоляции полов или фундамента.

По виду теплоизоляционного слоя

Обычно производители используют следующие материалы:

  • Минвата. Это волокнистый состав, получаемый из силикатной магмы и металлургического шлака. Материал обладает абсолютной негорючестью, но очень чувствителен к влажной среде. При монтаже таких панелей обязательно используются средства индивидуальной защиты, особое внимание уделяется герметичности стыков. Кроме этого, сэндвич панели с минеральной ватой обладают довольно большой конструкционной массой.

  • Стекловата. По своим свойствам, материал практически идентичен минеральной вате. Однако благодаря волокнам большого размера, такие панели обладают большей упругостью, соответственно более устойчивы к динамическим нагрузкам.

  • Пенополиуретан. Данный материал обладает абсолютной экологической безопасностью, устойчив к любым внешним воздействия, обладает отличными теплоизоляционными свойствами и влагонепроницаемостью. Единственный недостаток такого наполнителя – горючесть.

  • Пенополистирол. Сэндвич панели с таким теплоизоляционным слоем часто используются при строительстве торговых учреждений, обустройства холодильных камер. Материал имеет пористую структуру, что обеспечивает надёжную изоляцию внутренних помещений. Однако пенополистирол обладает сравнительно небольшой прочностью, что негативно влияет на его долговечность.

Cравнительные характеристики панелей с различными видами утеплителей
Наименование сэндвич-панелей

Тип наполнителя

Сопротивление теплопередачи (кв.моС/Вт)

Толщина (мм)

Удельный вес наполнителя (кг/м3)

Влагопоглощение

Стеновые

Пенополиизоцианурат

4,16

75

45

0,05%

Кровельные

4,45

100

Стеновые

Пенополистирол

3,59

140

20

0,05%

Кровельные

3,85

150

Стеновые

Базальтовая минеральная вата

4,0

200

120

2%

3,82

150

4,35

200

Кровельные

4,0

200

3,82

150

4,35

200

Наименование параметров

PIR

Мин. вата базальтовая

Объемная масса, кг/м3

не более 45-50

115-200

Коэффициент теплопроводности, Вт/м°С

не более 0,025

До 0,052

Влагопоглощение за 24 часа при относительной влажности 96%, объем %

0,05

> 0,2

Водопоглощение за 24 часа при насыщении водой, объем %

Менее 2

Более 20

Зная эти особенности, не составит труда подобрать сэндвич панели в соответствии с индивидуальными запросами.

Стандартные цвета по шкале RAL

Вес

Конструкционная масса сэндвич панелей напрямую зависит от типа и толщины теплоизоляционного слоя. Кроме этого, ключевую роль играет и плотность утеплителя. Например, у минваты этот показатель составляет 110 кг/м2, у пенопласта – 25 кг/м2. Соответственно при соблюдении стандартных типоразмеров, вес стеновых сэндвич панелей с минеральной ватой может варьироваться в пределах 16-39 кг. Аналогичные изделия, где в качестве утеплителя используется пенопласт, будут весить 12-17 кг.

Для стен

толщина панели по утеплителю t, мм толщина облицовки, мм масса панели, кг
50 0,5 16,03
0,7 19,55
80 0,5 19,7
0,7 23,22
100 0,5 22,15
0,7 25,67
120 0,5 24,6
0,7 28,12
150 0,5 28,27
0,7 31,79
175 0,5 31,34
0,7 34,86
200 0,5 34,38
0,7 37,9

Для кровли

Вес кровельных сэндвич панелей составляет 12-38 килограмм, в зависимости от используемого теплоизоляционного слоя.

толщина панели по утеплителю t, мм толщина облицовки, мм масса панели, кг
50 0,5 17,4
0,7 21,16
80 0,5 21,07
0,7 24,83
100 0,5 23,52
0,7 27,28
120 0,5 25,97
0,7 29,73
150 0,5 29,64
0,7 33,4
175 0,5 32,71
0,7 36,47
200 0,5 35,75
0,7 39,51

Проверенные производители

Учитывая популярность сэндвич панелей, на территории России работает довольно много предприятий, которые выбрали своей специализацией изготовление этого строительного материала. Приведём ТОП-5 проверенных компаний.

  • «Лиссант». Компания начала свою деятельность в 2008 году, и сейчас имеет несколько производственных линий, расположенных в различных областях страны. Производитель использует только качественное сырьё, технологический процесс строится на использовании итальянского оборудования. Компания неоднократно становилась призёром различных конкурсов, продукция подлежит обязательной сертификации качества по классу ISO 9001.

  • ООО «Теплант». Компания была основана на базе Куйбышевского предприятия по производству продукции из минеральной ваты. Производство сэндвич панелей было налажено в 2001 году, и сейчас это один их крупнейших производителей российского региона, поставляющий на рынок более 6 млн. м2 ежегодно.

  • ГК «Веста Парк». Ассортимент компании представлен стеновыми и кровельными сэндвич панелями различной цветовой гаммы. На предприятии действует многоступенчатый контроль качества, что позволило компании неоднократно стать номинантом всероссийских конкурсов.

  • ООО ТД «Стимет». Ключевым преимуществом компании являются доступные цены на выпускаемую продукцию, при этом сохраняется европейское качество. Сэндвич панели данного производителя оснащаются стандартными и фальцевыми замковыми соединениями, в качестве теплоизоляционного слоя используется минеральная вата либо пенополистирол.

  • «Техностиль». Предприятие работает с 2008 года, цель компании – занять лидирующие позиции на строительном рынке России. Компания постоянно ужесточает контроль качества производства, модернизирует технологические процессы и использует европейское оборудование. При этом сэндвич панели данного производителя отличаются доступными ценами. Выпускаемая продукция полностью соответствует российским и международным стандартам качества.

Стоит отметить, что это не единственные производители сэндвич панелей на территории России, однако, здесь перечислены наиболее конкурентоспособные компании, продукция которых заслуживает самых высоких оценок потребителей.







Распродажа (-53%):

bydom.ru

Технические характеристики сэндвич-панелей

  • Главная
  • Характеристики сэндвич-панелей

Конструкция стеновых и кровельных сэндвич-панели состоит из:

  • двух профилированных оцинкованных металлических листов толщиной 0,5 мм с полимерным покрытием «Полиэстер». Для производства обкладок используются только рулонная горячецинкованная сталь российских металлургических комбинатов НЛМК и Северсталь;
  • одного слоя качественного утеплителя, на выбор заказчика, либо минеральная базальтовая вата (плотностью 100-140 кг/м3), либо пенополистирол (плотностью 13-25 кг/м3).
  • для прочного клеевого соединения применяется высококачественный специальный клей производства DOW. Стеновые и кровельные сэндвич-панели «СтальПрофильГрупп» выпускаются в соответствии с техническими требованиями ТУ 5284-001-18201124-2016.

Размеры сэндвич-панелей

Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.

Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.

Длина панелей, мм Допускаемые отклонения от проектных размеров, мм
по длине по ширине по толщине
до 8000 свыше 8000 ±4.0 + 6.0 ±3.0 ±1.6

Профилирование

При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:

11 RIB

Mikro RIB

Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.

Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.

Вес стеновой панели

Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.

Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 — 14000 14,61 16,26 17,93
80 17,91 19,56 21,23
100 20,11 21,76 23,43
120 22,30 23,96 25,62
150 25,61 27,26 28,93
180 28,31 30,44 32,13
200 31,11 32,76 34,43

Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 — 14000 10,36 12,01 13,68
80 11,11 12,76 14,43
100 11,61 13,26 14,93
120 12,11 13,76 15,43
150 12,86 14,51 16,18
170 13,30 15,01 16,68
200 14,11 15,76 17,43

Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 — 14000 18,34 20,18
80 22,24 24,08
100 24,84 26,68
120 27,44 29,28
150 31,34 33,18
180 34,25 35,10
200 37,84 39,68

Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 — 14000 13,09 14,93
80 13,84 15,68
100 14,34 16,18
120 14,84 16,68
150 15,59 17,43
180 16,25 18,35
200 16,84 18,68

Теплоизоляционные свойства

С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:

110 кг/м3 — λs = 0,045 Вт/м °С

для пенополистирола плотностью:

25 кг/м³ — λs = 0,04 Вт/м °С

Толщина панели, мм Пенополистирол Минеральная вата
Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт
50 1,250 1,111
80 2,000 1,777
100 2,500 2,222
120 3,000 2,667
150 3,750 3,333
200 5,000 4,445
250 6,250 5,555

Несущая способность

Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 191 316 397 398 597 717 798
1,5 128 210 262 317 398 478 530
2,0 95 156 195 238 296 356 396
2,5 86 122 156 189 235 283 317
3,0 61 101 129 157 197 236 262
3,5 52 87 110 133 165 201 225
4,0 47 75 96 116 146 177 197
4,5 40 66 84 102 128 156 172
5,0 35 60 76 91 115 140 156
5,5 31 53 69 88 102 119 140
6,0 27 44 58 70 88 100 119
6,5 21 38 47 59 73 90 100

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — однопролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 242 460 610 759 977 1194 1341
1,5 151 297 393 490 631 780 874
2,0 106 211 285 358 460 570 641
2,5 65 160 220 275 360 445 501
3,0 33 105 160 211 291 362 410
3,5 15 69 110 155 221 294 340
4,0 40 72 105 155 206 241
4,5 20 48 70 107 146 170
5,0 27 44 72 102 121
5,5 27 50 71 89
6,0 31 50 69
6,5 18 31 42

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 170 344 460 579 753 927 1040
1,5 103 219 295 370 484 600 675
2,0 70 153 210 268 350 435 491
2,5 51 117 160 203 271 337 381
3,0 36 91 127 160 220 272 310
3,5 27 73 102 132 181 225 256
4,0 18 55 84 110 151 190 218
4,5 31 54 73 106 140 158
5,0 17 33 49 72 98 113
5,5 19 30 50 70 81
6,0 18 31 47 56
6,5 18 31 40

allplans.ru

Размеры сэндвич-панелей — выбор длины СП для строительства зданий

Из нового поколения строительных материалов все чаще выбирают сэндвич панели. По своим конструктивным особенностям плиты практически являются готовым решением, обеспечивающим простой и быстрый монтаж сооружения различного назначения. Название сэндвич задает уникальный состав панелей.

В составе каждого изделия каркас из ламелей и дополнительных компонентов, обеспечивающих плите уникальные эксплуатационные свойства. Звукоизоляция, теплопроводность и другие характеристики фактически контролируются производителем за счет различных включений. Потребителям остается выбирать параметры панели согласно маркировке. При этом особенное внимание при снабжении строительных работ обращается на вид профилирования и размеры плит.

Геометрические параметры строительных материалов, используемых в составе несущих и кровельных конструкций, задают такие характеристики как вес одного изделия, теплоизоляционные свойства и несущую способность каждого элемента.

Комплектации сэндвич панелей, определяющие их геометрические параметры

  1. Стеновые плиты предназначены для облицовки зданий и сооружений, строительства несущих стен и перегородок вдоль контура фундамента. Готовые к использованию изделия имеют специальные обработку и усиление стальными листами. Толщина защитного покрытия начинается от 0.5 мм

Стандартными размерами стеновых панелей считаются 6 м по длине и 1,19 м по ширине, толщиной до 25 см. При обращении на наше производство можно формировать заказ согласно имеющимся техническим заданиям (на формирование комплекта дома) или под потребности идущей стройки. Мы предлагаем форматирование сэндвича по длине в диапазоне от 0,5 до 13 м, по ширине 900 мм,1000 мм, 1190 мм. При заказе необходимо учитывать толщину изделий, которая будет зависеть от региональных предпочтений заказчика или особого компонентного состава (типа утеплителя). С нашего производства выходят плиты толщиной от 60 до 250 мм. Дополнительное увеличение параметра происходит за счет усиления оцинкованным защитным покрытием.

В ассортименте производства KRAFT SPAN ENERGY представлены энергосберегающие стеновые плиты. В структуру изделий включается минеральный уплотнитель с улучшенными свойствами. При заказе с производства можно выбрать монтажную ширину панели – 900,1000, 1190 или 1200 мм соответственно. При необходимости можно уточнить модификацию изделий по длине, варьирующуюся от 500 до 13000 мм.

  1. Сэндвич панели для проведения кровельных работ отличаются улучшенными характеристиками в защите от звука, повышенной влаги и удержанием тепла внутри дома. В обустройстве крыши эти качества панелей особенно важны, поскольку весь теплый воздух внутри помещений скапливается именно в зоне монтажа кровельных плит.

Габаритные размеры изделий зависят от характеристик кровли, заданных в проектной документации. Благодаря собственному производству, длину и ширину панелей можно варьировать под параметры дома и удобство проведения монтажных работ. Длина изделий при выходе с фабрики может варьироваться от 1500 до 13000 мм. Монтажная ширина установлена на стандартном для кровельных плит значении, неизменна и составляет 1000 мм.

Особое внимание заказчикам сэндвич материалов рекомендуем обращать на тип утеплителя. От выбора этого параметра будет зависеть толщина панелей, которая влияет на все теплотехнические расчеты (в части оборудования и инженерных сетей). На производстве применяются наиболее популярные технологии изготовления стеновых блоков, с заполнением минеральной ватой, пенополистиролом и экструдированным пенополистиролом. В зависимости от выбора типа материалов – энергосберегающих, акустических или модификации из нержавеющей стали толщина будет варьироваться в пределах от 60 до 250 мм.

Действующие регламенты

При разработке проектной документации на здания и строения пользуются нормами государственных стандартов. Такой подход обеспечивает высокую точность при составлении смет по расходу материала. Стандартом 2012 года 32603 вводятся в действие рекомендованные соотношения линейных размеров, которые допускаются к испытаниям до выхода с производства.

Первый типоразмер сэндвич панелей толщиной 60 мм задает длину 3 метра. Если подбирается стандартная плита с глубиной уплотнителя в диапазоне от 60 до 80 мм, бо́льшая сторона панели должна быть равной 4 метрам. При увеличении толщины изделий до 100 мм, сторона изделия возрастает до 5 метров. Максимально допустимая длина стороны, установленная действующим государственным стандартом, составляет 6 метров.

Компания Kraft SPAN более десяти лет обеспечивает малые и большие строительные проекты качественными материалами для создания основных конструкций. Улучшенные характеристики изделий подтверждают преимущества набирающих популярность сэндвич панелей.


kraftspan.com

Стеновые сэндвич панели: характеристики, свойства, размеры, вес.

Толщина*,
мм
Монтажная ширина,
мм
Длина**, ммУдельный вес, кг/м2

Индекс изоляции
воздушного
шума***, дБ
С-4С-5С-4С-5С-4С-5
501000,
1190
1000от
2000
до
14000
16,015,935
8018,518,436
10021,020,937
12023,022,940
15026,526,442
20031,531,443
25037,036,943



* Возможно изготовление стеновых сэндвич-панелей любой толщины по согласованию с Заказчиком.

** Панели длинной менее 2000 мм при поставке объединяются

*** НИИ строительной физики РААСН рекомендует панели BELPANEL к применению в качестве акустических сооружений в строительстве для защиты застройки селитебных территорий от шума транспортных потоков (Сертификат соответствия № 030006.024/254-08)

Стеновая сэндвич-панель BELPANEL-С4

Замок Z-Lock с присущими ему совершенными характеристиками прочности и герметичности.




Стеновая сэндвич-панель BELANEL-С5

Скрытый замок Hidden Screw применяется преимущественно для вертикального монтажа панелей. Соединение сохраняет совершенную прочность замка Z-Lock, одновременно обеспечивая визуальный эффект отсутствия внешних креплений, столь необходимый для реализации престижных проектов. Крепление панелей к каркасу выполняется с применением самосверлящих шурупов, закрываемых при монтаже следующей панелью, обеспечивая абсолютную всепогодную защиту при отсутствии сквозного крепежа.

По желанию Заказчика возможны комбинированные варианты профилирования.


Угловая панель (патент РФ № 36413)

Угловая панель применяется при вертикальном монтаже стеновых «сэндвич»-панелей BELPANEL.

  • Максимальная длина
  • Угловой панели — 9 м.

Возможно изготовление угловых панелей как с одинаковыми, так и с разными сторонами, из расчета модульной длины развертки панели 1190 мм.

Размеры А и В зависят от радиуса R и определяются для каждого конкретного случая.


Огнестойкость конструкций из сэндвич-панелей BELPANEL



Тип панелиТолщина панели, мм
80100120150200250
Нормативный предел огнестойкости
Стеновые панели
(для наружных стен
и перегородок)
EI 60EI 90EI 150
Стеновые панели
(в качестве
противопожарных стен)
Не рекомендуетсяREI 150
Стеновые панели
(в качестве
противопожарных преград)
Не рекомендуетсяEI 150
Примечание:Предел распространения огня для всех конструкций — 0 см

Несущие способности стеновых панелей BELPANEL С4, С5

Схема нагружения: однопролетная балка




Толщина
панели, мм
Несущая способность при равномерно распределенных нагрузках, кг/м2
Пролет(L), м
11,52,02,53,03,54,04,55,05,56,06,5
5025016512510080604025
804002652001601301101008570503525
10050033525020016514012511085706050
120600400300240200170150130105857060
1507505003753002502101851601301059075
18090060045036030025522519515513011090
2001000655500400330285250215175145120105
2501000665500400330285250220200180150130



Примечание:
  1. Толщина стеновых «сэндвич»-панелей BELPANEL в таблицах приравнена к толщине утеплителя плотностью 110 кг/м3.
  2. Данные приведены для стеновых «сэндвич»-панелей BELPANEL с наружными обшивками из стального оцинкованного проката с полимерным покрытием толщиной 0,5 мм.
  3. Ширина опор не должна быть менее 40 мм.
  4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки T=55°C.
  5. Допускаемый прогиб принят L/200 пролета.
  6. Возможно изготовление стеновых панелей любой толщины.

Схема нагружения: неразрезная двухпролётная балка




Толщина
панели, мм
Несущая способность при равномерно распределенных нагрузках, кг/м2
Пролет(L), м
11,52,02,53,03,54,04,55,05,56,06,5
50200130100806555504040353025
8032021016012510590807060554540
1004002652001601351201059585706050
12048032024019016013512010595857060
1506004003002402001701501301201059075
18072048036028824020518016014013011090
200800530400320265225200175160145120105
2501000665500400330285250220200180150130



Примечание:
  1. Толщина стеновых сэндвич-панелей BELPANEL в таблицах приравнена к толщине утеплителя плотностью 110 кг/м3.
  2. Данные приведены для стеновых сэндвич-панелей BELPANEL с наружными обшивками из стального оцинкованного проката с полимерным покрытием толщиной 0,5 мм.
  3. Ширина опор не должна быть менее 60мм.
  4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки T=55°C.
  5. Допускаемый прогиб принят L/200 пролета.
  6. Возможно изготовление стеновых панелей любой толщины.

www.belpanel.ru

Стеновые сэндвич панели – размеры

Стеновые сэндвич панели – это ноу-хау в строительных материалах, позволяющее не только экономить на времени монтажа, но и повышать технические характеристики здания. В последнее время этот стройматериал стал очень востребованным в строительстве благодаря простоте его монтажа, доступной цене и невосприимчивости к воздействию агрессивных факторов окружающей среды.

Содержание:

  1. Сэндвич панели: их внутренне строение
  2. Область использования сэндвич панелей
  3. Размеры стеновых сэндвич панелей
  4. Особенности монтажа сэндвич панелей
  5. Цена сэндвич панелей

Сэндвич панели: их внутренне строение

Поперечный срез панели показывает, что это многослойная конструкция, состоящая из ограничивающих листов с одним или несколькими слоями утеплителя между ними. Слои соединены полиуретановым клеем.

В качестве утеплителя могут применяться: стекловата, пенополистирол, пенопласт, базальтовое волокно, минвата, пенополиуретан. Каждый из утеплителей обладает рядом преимуществ и недостатков друг относительно друга. Их выбор должен основываться на цели использования сэндвич панели: в качестве базовой стеновой, кровельной, облицовочной наружной, разделительной внутренней и т.д. Однако что объединяет все эти материалы, так это высокие показатели звуко- и теплоизоляции и пожаробезопасность.

В качестве ограничивающих листов в сэндвич панелях применяются:

  • ДВП (ДСП);
  • сталь;
  • гипсокартон;
  • алюминий;
  • керамика.

Покрываться стальные листы могут пуралом, пластизолом или полиэстером.
Опять же вид покрытия панели выбирается на основе цели ее использования.

Область использования сэндвич панелей

Стеновые сэндвич панели применяются как в качестве основного строительного материала привозведении стен, так и в качестве отделочного материала при строительстве нового или реконструкции старого дома.

Привлекательность использования стеновых сэндвич панелей в качестве облицовочного материала продиктована некоторыми их особенностями:

  1.  Сэндвич панели повышают тепло- и звукоизоляцию готовой конструкции.
  2.  Они защищают внутреннюю стену от воздействия внешних агрессивных факторов.
  3.  Разнообразие цветового решения позволяет выбрать сэндвич панели, отвечающие самым разнообразным дизайнерским задумкам.

Размеры стеновых сэндвич панелей

Стеновые сэндвич панели, размеры которых могут варьировать, отличаются не только по длине и ширине, но и по толщине листа. Сэндвич панели выпускаются длиной от 1,2 до 14 метров при стандартной габаритной ширине листа в 1,025 м. Толщина панели может составлять от 50 до 250 мм.

Толщина панелей будет продиктована их целевым использованием: сэндвичи для наружного базового применения будут более толстые, а для облицовки – более тонкими.

Особенности монтажа сэндвич панелей

Монтаж стеновых сэндвич панелей может производиться как вертикально, так и горизонтально. При любом расположении сэндвич панелей существуют строгие требования к их монтажу.

Главное, что монтаж должен осуществляться только на основании проектной документации, где в чертежах и схемах указаны все размеры и типы стыковки панелей, их количество, основные узлы и разводки и т.д.
Обязательным условием перед началом монтажа сэндвич панелей является проверка всех несущих конструкций на строгое выравнивание по вертикали и горизонтали. Если возникнут какие-либо отклонения от прямолинейности, их необходимо тотчас же устранить.

Кроме того существуют определенные требования к толщине основных опор: опоры из стали, дерева и железобетона должны обладать толщиной не менее 6 см, а из кирпича – 10 см.
В случае, когда монтаж стеновых панелей производится в горизонтальном выравнивании важно следить, чтобы замковый механизм находился в положении «шип снизу, паз сверху». Это предотвратит попадание влаги в швы между панелями.

Еще одним требованием является установка шипа в паз до упора, а также соблюдение строгой параллельности при монтаже последующих панелей.
К опорам панели крепятся при помощи саморезов, выполненных из нержавеющей стали. Нужно следить, чтобы при вкручивании они входили до конца, но не вызывали прогиба панели. Торцевые участки панели обрабатываются эмалированной краской во избежание коррозии.

Цена сэндвич панелей

Сэндвич панели стеновые, цена которых может варьировать от 750 до 1800 руб/кв.м, будут при этом в каждом регионе стоить по-разному.

На стоимость панели влияют такие факторы как толщина и вид утеплителя, вид ограничивающих листов, количество слоев утеплителя, наличие защитного покрытия и многое другое.
Для примера приведем таблицу стоимости стеновых сэендвич панелей различной толщины с утеплителем базальтовая минеральная плита.


Однако при всем при этом цена 1 кв м сэндвич панели обойдется вам дешевле, чем возвести 1 кв м кирпичной стены.

Читайте также 3d панели для стен в интерьере – фото, ДВП – размеры и толщина листа, цена, фото

nashprorab.com

размеры, толщина, характеристики :: SYL.ru

Сэндвич-панели стеновые являются универсальным строительным материалом. Их использование позволяет застройщику значительно снизить свои финансовые затраты на возведение зданий, а также на их ремонт. Кроме того, сэндвич-панели стеновые облегчают проведение строительных работ, что ускоряет сдачу объекта.

Область применения

Изобрели уникальный строительный материал в Америке еще в тридцатых годах ХХ столетия. Однако на нашем рынке он появился сравнительно недавно, и сегодня стеновая сэндвич-панель стремительно набирает популярность при выполнении различных видов строительных работ. Из этого уникального материала возводят гаражи и садовые домики, складские помещения и промышленные корпуса. Стеновая сэндвич-панель находит свое применение не только при реконструкции и возведении сооружений и зданий. Ее используют и в качестве декоративного элемента для отделки фасадов.

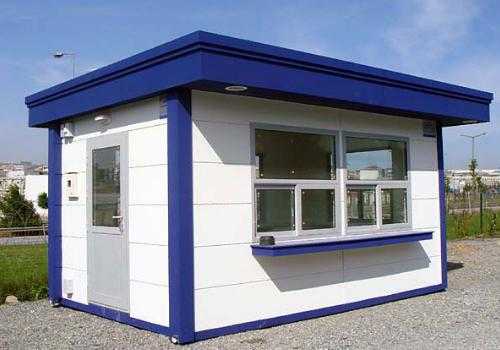

Из стеновых сэндвич-панелей возводят кинотеатры и бытовки, павильоны и киоски. Этот уникальный материал применяется для утепления складских помещений и уже возведенных зданий. Используют многослойные панели в качестве звукоизолятора, а также для устройства перегородок в конструкциях ограждающего назначения.
Популярен данный материал при возведении супермаркетов, торговых центров, коттеджей, а также домов высотой до двух этажей. Используются сэндвич-панели при сооружении дверных и оконных систем. В данном случае уникальный материал нужен для улучшения энергоэффективности и звукоизоляции.

Особенности и характеристики

Стеновая сэндвич-панель изготавливается из нескольких видов изоляторов, размещаемых между внешними стенками. Это может быть ПВХ, пенополиуретан, минеральная вата, пенополистирол, пластик. Но каким бы ни было исполнение, уникальный материал великолепно подойдет для быстрого и недорогого строительства.

Стеновая сэндвич-панель служит не только для отделки зданий. Она обладает великолепной звукоизоляцией, является прекрасным утеплителем и создает противопожарную защиту. Трехслойная стеновая сэндвич-панель может быть применена в качестве самостоятельного материала при возведении ограждений и перегородок. Она явится оптимальным вариантом для временных конструкций и сооружений. Одной из положительных характеристик этого материала является и легкость его демонтажа.


Достоинства

Строительство с применением стеновых сэндвич-панелей можно проводить круглогодично, так как на данный материал не оказывает воздействия температура окружающего воздуха. Среди достоинств уникальной многослойной плиты отмечают:

— безопасность;
— экологичность;
— легкость, не дающую особых нагрузок на фундамент сооружения;
— высокие показатели звукоизоляции;
— гигиеничность;
— легкость транспортировки.

При использовании данного материала не потребуется проведения дополнительных работ по отделке. Какими еще достоинствами обладают сэндвич-панели стеновые? Характеристики этого материала позволяют использовать его в медицинских учреждениях. Это становится возможным благодаря тому, что сэндвич-панели не боятся плесени, грибка и химических веществ. К достоинству материала можно отнести и его более низкую по сравнению с кирпичом, бетоном и деревом ценовую категорию.

Недостатки

При выборе материала стоит иметь в виду, что стеновые сэндвич-панели не способны выдержать дополнительные нагрузки. Кроме того, в местах соединения материал может промерзать (для устранения этого недостатка применяют уплотнительную ленту). Также велика вероятность получения косметических повреждений.

Конструкция сэндвич-панелей

Что представляет собой этот уникальный материал? Сэндвич-панель похожа на многослойный бутерброд. Ее нижний и лицевой слои изготавливаются из жесткого материала (металла, ПВХ, ДВП или магнезитовой плиты). Внутри этого «бутерброда» находится утеплитель. Соединение между собой всех деталей производится при помощи горячего или холодного прессования с использованием полиуретанового клея.

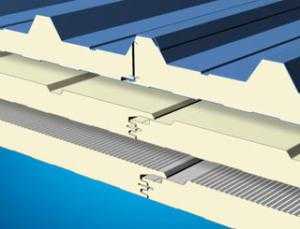

Крепление стеновых сэндвич-панелей выполняется при помощи специального приспособления. Им является замок, находящийся в торце плиты.

Габариты и вес

Производители предлагают различные размеры сэндвич-панелей стеновых. Эти плиты могут иметь длину от восьмидесяти сантиметров до восемнадцати метров. Отличаются размеры сэндвич-панелей стеновых и по ширине. В этом случае может быть только два варианта. В одном из них ширина равна 1000 мм, а во втором — 1200 мм. В зависимости от используемых слоев различна и толщина сэндвич-панелей стеновых. Она может находиться в пределах от шестидесяти до двухсот пятидесяти миллиметров.

Различаются сэндвич-панели и по весу, который находится в зависимости от типа и толщины применяемого утеплителя. Наиболее тонким и легким считается пенополистирол. Существуют определенные стандарты по соотношению толщины и веса многослойных панелей. Они равны 150 мм/25 кг и 80 мм/20 кг из расчета на один метр длины.

Варианты внешнего слоя

Когда изготавливают стеновые сэндвич-панели, металл-профиль могут применить самый различный. Внешний слой бывает с канавками, в виде микроволн, традиционный, а также гладкий. Иногда потребители предпочитают сочетать различные профили.

Стеновые сэндвич-панели выпускаются в широком цветовом диапазоне. Покупатели всегда могут подобрать подходящий для них оттенок.

Выбор уникального материала производится и по его внешнему слою, который может быть из гипсокартона, алюцинка, полиэстера, пластизола или из полидифторионада. Причем каждый из этих материалов обладает своими достоинствами. Так, наружный слой, выполненный из алюцинка, не боится высоких температур. Он изготовлен из сплава цинка с алюминием и способен отражать ультрафиолетовое излучение.

Если сэндвич-панель выполнена с применением оцинкованного металла, то ей не страшна коррозия. Этот материал долговечен и легок в обращении.

Приобретение панелей с покрытием из гипсокартона рекомендуется для отделки внутренних помещений.

Пластизол придает строительной плите повышенную плотность. Он позволит сэндвич-панели устоять перед механическими воздействиями, а также сохранить свои свойства даже при неблагоприятных условиях.

В составе полидифторионада находится восемьдесят процентов пластизола и двадцать — акрила. Такое соединение позволяет защитить материал от перепадов температур, коррозии, а также от ультрафиолетового излучения.

Применяемые утеплители

Для наполнения сэндвич-панелей чаще всего используется пенополиуретан, пенополистирол (пенопласт), стекловолокно или минеральная вата. Какой из этих утеплителей предпочтительней?

Самым лучшим теплоизолятором считается пенополиуретан. Коэффициент его теплопередачи составляет 0,027 Вт/мК. Далее следует пенополистирол с коэффициентом 0,037, а после него – минеральная вата (0,042 Вт/мК).

Пенополиуретан представляет собой высокопрочный материал. Он не поражается ни грибком, ни плесенью. Кроме того, пенополиуретан входит в перечень трудносгораемых веществ.

Еще более высокой пожаробезопасностью обладают те сэндвич-панели, в технологии изготовления которых была задействована минеральная вата. Данный утеплитель производится из базальтового волокна и абсолютно не поддерживает горение. Кроме того, минеральная вата устойчива к воздействию различных агрессивных веществ.

Что касается утеплителя из стекловолокна, то по своим характеристикам он подобен волокну базальтовому. Однако при этом у него более высокие звукоизолирующие свойства. Многослойные плиты, центральным слоем которых является стекловолокно, негорючи, устойчивы к вибрации и обладают малым весом. Но есть у таких панелей и некоторые недостатки. Среди них:

— возможность усадки и деформации;
— неустойчивость к резким перепадам температур.

Существуют сэндвич-панели, в которых применяется комбинированный утеплитель. Это наполнитель, состоящий из пенополистирола и минеральной ваты. Данный материал негорюч, звукоустойчив и очень прочен.

Возведение зданий

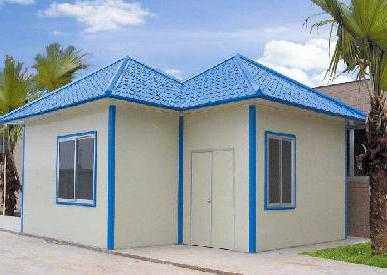

Теплоизоляционные сэндвич-панели находят применение в домостроении. Здесь многослойные плиты служат несущими элементами, выступая в роли не только стен, но и перекрытий.

Возведенный из сэндвич-панелей дом способен сэкономить 40-60 % энергии. Использование этого удивительного материала позволяет эффективно подавить внешний шум за счет улучшения акустических свойств помещения.

Специалистами доказано, что конструкция из сэндвич-панелей, совмещающих несущие и ограждающие функции, в пять раз прочнее той, которая выполнена из деревянного каркаса. Возводить такие дома можно не только в теплый период, но и зимой.

Крепление панелей друг с другом производится по принципу «паз-шип». При этом создается цельный каркас, успешно сопротивляющийся ветрам и прочим нагрузкам. Причем стойкость такого панельного дома значительно выше, чем у конструкции из деревянных брусьев.

Монтаж

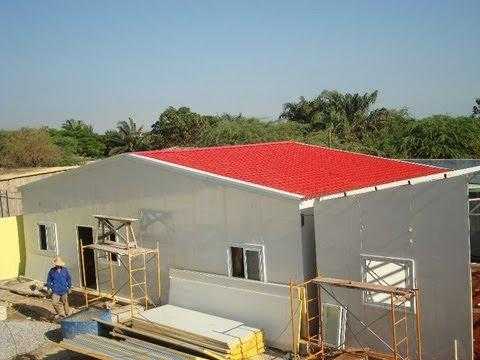

Строительство домов, материалом для стен которых служат сэндвич-панели, проходит на удивление быстро. В большей степени легкость монтажа становится возможной благодаря небольшому весу этого материала. Для возведения стен достаточно двоих человек. Доставку такого материала можно осуществлять транспортом с небольшой грузоподъемностью.

Как уже было сказано выше, сэндвич-панели имеют высокие термосберегающие свойства. Это позволяет избежать работ по дополнительному утеплению дома. Стены помещений могут быть оклеены обоями или обшиты различными отделочными материалами. Это может быть дерево, гипсокартон и т. д. Фасад обшивают сайдингом, выкладывают кирпичом или облицовывают штукатуркой. Стоит сказать о том, что дома, построенные по данной технологии, обладают высокими эксплуатационными характеристиками и весьма долговечны.

www.syl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
