Установка крюков желоба водосточной системы: Рекомендации по установке водосточной системы Гранд Лайн (Grand Line)

Содержание

Инструкция по монтажу водостоков Grand Line


1. Установка крюков желоба

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску.

Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой.
Количество крюков рассчитывается следующим образом: n = L ÷ b, где L – расстояние между первым и последним крюком, b – расстояние между крюками. При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба не менее 5 мм на погонный метр. Для этого крюки устанавливаются с вертикальным смещением, рассчитываемым следующим образом: h = 0,005 х L, где L – расстояние между первым и последним крюком. Таким образом, вертикальное смещение между первым и последним крюком по уклону при максимальной длине желоба 10 м составит 5 см. Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки. Перед монтажом крюков необходимо убедиться в горизонтальности карниза – если он не строго горизонтален, то следует учесть это при разметке.

Крюки под желоб следует закрепить так, чтобы расстояние между продлением линии уклона крыши и верхним наружным краем желоба было не менее 25 мм.


2. Установка воронок желоба

При расчете количества воронок следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем со 120 м2 площади проекции ската крыши на горизонт и не более чем с 10 погонных метров желоба.
В случае если суммарный путь протока воды по скатам больше 7 метров, воронки устанавливаются из расчета 1 шт. на 100 м2.

Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм.

Для эффективной работы системы V-образное отверстие должно быть максимально возможным по величине. Расстояние от верхнего края желоба до выреза должно быть не менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба (рис.

2б).


3. Установка заглушек желоба

Заглушки устанавливаются на торцы желоба, не стыкующиеся с другими элементами (рис. 3).
Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметиком, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой. Одно ушко заглушки прикрывает завиток желоба, другое – вплотную загибается на заднюю часть желоба. Для дополнительной фиксации ушко можно закрепить с помощью самореза.



4. Установка желобов

Вставьте желоб в крюк. Для этого заведите носик крюка в желоб так, чтобы носик крюка оказался внутри завитка желоба, затем зафиксируйте другой край желоба накидным пластинчатым фиксатором (рис. 4).
При этом внешний край желоба ниже внутреннего на 6 мм в целях предотвращения попадания воды на фасад во время сильных ливней. Продолжение края металлочерепицы или кровельного профнастила должно свисать над желобом на 50 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм, но так как желоб имеет уклон, на практике это расстояние может быть от 20 мм в начале уклона и до 70 мм в конце.

После установки желобов устанавливается карнизная планка. Карнизная планка своей нижней кромкой заходит в желоб, что предотвращает намокание лобовой доски. Гидроизоляция выводится под планкой, обеспечивая сток воды в желоб.


5. Установка соединителей желобов и углов

Соединение желоба с другим желобом или с углом желоба производится встык при помощи соединителя желоба.
Соединитель желоба снабжен специальной резиновой прокладкой, которая обеспечивает герметичное соединение желобов, а также компенсирует температурное расширение. При соединении желобов между собой и с углами желоба необходимо оставить расстояние между желобами в 3-4 мм. Для установки соединителя необходимо отогнуть замок на 60-90°, затем надеть соединитель завальцованной стороной на заднюю часть желоба, выровнять соединитель и защелкнуть замок на внешней части желобов (рис. 5). Зафиксируйте замок, вернув фиксатор в изначальное положение.


 6. Установка водосточных труб и окончательный монтаж водосточной системы

Выберите длину промежуточной части трубы в соответствии с при- веденной таблицей и рисунком (рис. 6а). Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 200 мм до земли/отмостки (влагостойкое основание). При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного вывода воды. Кронштейны трубы устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу.

При этом в первую очередь необходимо крепить кронштейнами непосредственно места стыка трубы с коленами и с соединительной трубой.

Существуют кронштейны для деревянных и прочих мягких стен с креплением под саморезы, либо для каменных (кирпичных, бетонных) стен, в которых для установки кронштейна необходимо просверлить отверстие для метиза. Соедините колена трубы, трубу водосточную, при необходимости соединительную трубу, колено слива, выровняйте конструкцию, затем присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6 б).

7. Очистка и послемонтажный уход
Необходимо периодически очищать желоба и воронки от скопившихся листьев и прочего мусора. Раз в год проводите профилактический осмотр водосточной системы.

Монтаж водостоков

КАК ПРАВИЛЬНО СДЕЛАТЬ МОНТАЖ ВОДОСТОКА ВОДОСТОЧНОЙ СИСТЕМЫ?

Чтобы грамотно выполнить монтаж водостока (водосточной системы) кровли, воспользуйтесь данной инструкцией.

Водосточная система изготавливается из оцинкованной стали, покрытой полимерным покрытием толщиной 50 мкм.

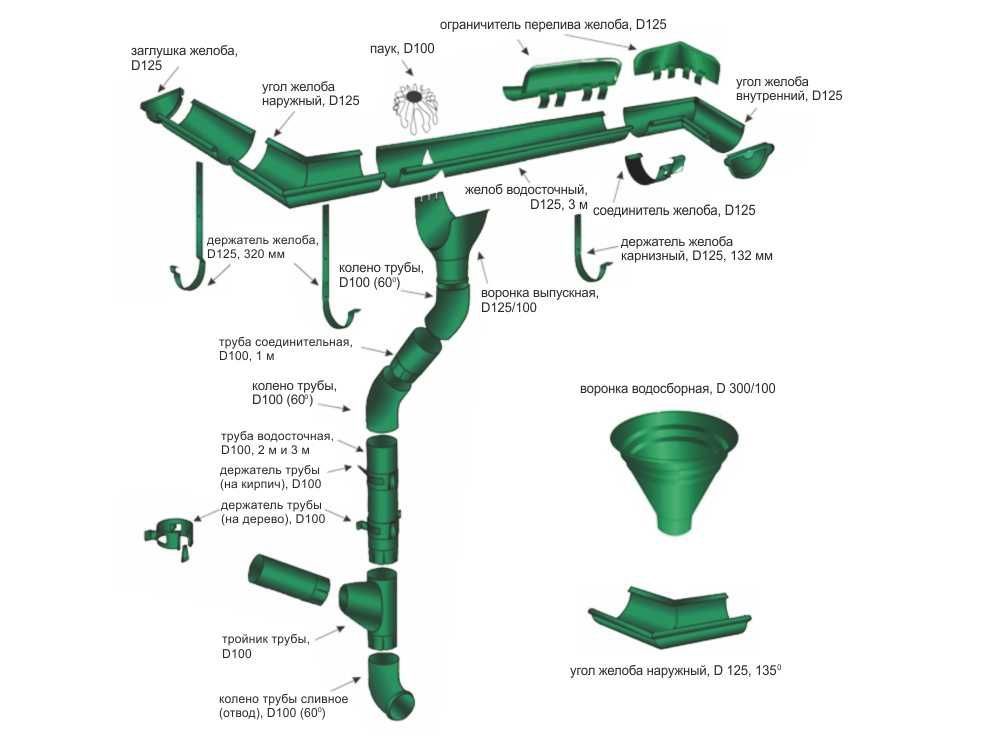

Устройство водосточной системы

Установка крюков желоба водостока

При расчете водосточной системы следует учитывать, что для обеспечения качественной работы системы площадь сбора воды в одну воронку не должна превышать 120 м2, и длина желоба не должна быть более 10 м. Рекомендуемый уклон желоба – не менее 5 мм на погонный метр. Крюки  желательно устанавливать до монтажа кровельного материала и крепить на нижнюю доску обрешетки с шагом 500-1000 мм в зависимости от снеговой и ледяной нагрузки.

Крюки обязательно устанавливают на концах желоба, а также в местах стыка желобов и углов желоба.
Отметьте на нижней доске обрешетки места установки крюков. Чтобы они не выступали над поверхностью доски, сделайте в ней углубление на толщину крюка.



После разметки установите самый верхний по уклону крюк так, чтобы его передний верхний край был ниже линии ската на 10-30 мм для того, чтобы уменьшить снеговую нагрузку на желоб во время лавинообразного схода снега. Другой крюк установите по гидроуровню в самой нижней точке уклона. Между ними по линии дна желоба натяните шнур и по нему установите остальные крюки.

Рассмотрим подробнее монтаж водостока.

Установка желобов водосточной системы

Отметьте на желобе место установки воронки, вырежьте ножовкой или ножницами по металлу отверстие шириной 100 мм и отогните его кромки вниз.

Заведите передний край воронки под внешний загиб желоба. Плотно прижмите воронку к желобу и зафиксируйте ее, загнув резной край воронки на заднюю кромку желоба.

При соединении желобов между собой и углами желоба вставьте их друг в друга с нахлестом 25-30 мм. На месте стыка установите соединитель желоба. Для этого зацепите задним подгибом соединителя за внутренний край желоба, подтяните переднюю часть соединителя к желобу и защелкните замок.



Желоба и углы желоба между собой можно соединить и другим способом. Для этого отогните вверх заднюю кромку желоба, потом нанесите вдоль стыка герметик. Вставьте желоба друг в друга с нахлестом 50-100 мм. Отогните заднюю кромку обратно вниз для надежной фиксации.

Желоб вставьте в крюки так, чтобы торцы желоба выступали от торца крыши не менее, чем на 20мм.

На торцы желоба установите заглушки.

Установка водосточных труб

Уточните по месту размер соединительной трубы, ориентируясь по таблице, и отпилите ее ножовкой.

Два обжима на трубе позволяют использовать отрезки трубы в двух местах.

Водосточные трубы крепятся к стене здания кронштейнами трубы, которые устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. Их монтируют так, чтобы стягивающий хомут кронштейна трубы надевался сверху. Два вида кронштейнов позволяют использовать их на любых поверхностях и материалах (кирпич, дерево, металл и др.).

Трубы и колена соединяют между собой с заходом одна в другую на 50 мм. В нижний торец трубы вставляется колено стока, расстояние которого до земли должно быть 150-300 мм.

Некоторые элементы допускается дополнительно крепить с применением заклепок и саморезов.

 Свес кровли

Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли  так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется устанавливать карнизную планку.

Рекомендации по уходу и общие советы по монтажу водостока

Для обеспечения пропускной способности водосточной системы, ее необходимо чистить. Это особенно актуально, если рядом с домом растут деревья.

Грязь и листва с кровли попадает в желоб водосточной системы вместе с водой, и напора дождевой воды может не хватать для самоочистки желобов, поэтому их рекомендуется чистить весной и осенью. Чистить желоба и трубы лучше всего напором воды или мягкой щеткой.

Видео — Монтаж водосточной системы Гранд Лайн

02.07. 2019

Монтаж водосточной системы Гранд Лайн

Для монтажа водосточной системы Гранд Лайн потребуются следующие инструменты: деревянная или резиновая киянка, пассатижи, ножовка или ножницы по металлу, отвѐртка, рулетка, маркировочный шнур, крюкогиб.

Внимание! Не допускается использование абразивного круга (типа «болгарка»), т.к. это может привести к повреждению полимерного покрытия и последующей коррозии металла.

  1. УСТАНОВКА КРЮКОВ ЖЁЛОБА Длинные крюки устанавливаются на обрешѐтку с шагом 600 – 900 мм. Короткие крюки монтируются на лобовую доску с шагом не более 500 мм. Обратите внимание, что при использовании коротких крюков отверстия для крепежа находятся близко к желобу, выбирайте соответствующий крепеж. При выборе необходимо учитывать материал, физические параметры и геометрию, как мест крепления, так и их облицовки .
  2. УСТАНОВКА ВОРОНОК ЖЁЛОБА Вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие. Расстояние от верхнего края желоба до выреза должно быть не менее 15 мм.
  3. УСТАНОВКА ЖЁЛОБОВ В случае применения крюка длинного свернутого, отогните внутренний фиксатор крюка до конца (рис.3), вставьте желоб в крюки так, чтобы внутренний край желоба уперся под основание внутреннего пластинчатого фиксатора. В случае применения крюков полоса или коротких крюков, желоб вставляется в крюк под внутренний гиб и далее защелкивается в гибе на внешней части крюка
  4. УСТАНОВКА СОЕДИНИТЕЛЕЙ ЖЕЛОБОВ И УГЛОВ В случае применения коротких крюков, лобовая доска может помешать свободно надеть соединитель. Оставьте расстояние между желобами 3 – 4 мм. Стык жѐлоба и заглушки заполните кровельным герметиком
  5. УСТАНОВКА ВОДОСТОЧНЫХ ТРУБ И ОКОНЧАТЕЛЬНЫЙ МОНТАЖ ВОДОСТОЧНОЙ СИСТЕМЫ Чтобы получить отверстие точно подходящее под дюбель, возьмите сверло диаметром 8 мм и просверлите отверстие глубиной 80 мм. Длина соединительной трубы (L) определяется при сборке конструкции. Оборудуйте ливневую канализацию для организованного стока воды. Выровняйте конструкцию, присоедините водосточную систему к воронке, отрегулируйте и защѐлкните замки кронштейнов, надев на хомуты специальные фиксаторы.
  6. ОЧИСТКА И ПОСЛЕМОНТАЖНЫЙ УХОД Необходимо периодически очищать желоба и воронки от скопившихся листьев и прочего мусора. Раз в год проводите профилактический осмотр водосточной системы. Рекомендуется устанавливать на скатных кровлях систему снегозадержания.

Поделиться ссылкой:

Рубрики: Водосточные системы

Инструкция по монтажу водосточной системы. Установка крюков желоба водосточной системы


Монтаж водосточной системы – инструкция по установке пластиковых и металлических водостоков своими руками

Назначение крыши над домом пояснять не нужно. Одна из функций — защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.

Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.



Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Самодельная водосточная система

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:
  • невосприимчивость к ультрафиолету. Качественная пластиковая водост

thewalls.ru

Монтаж водосточной системы

В этой статье пошагово описан процесс самостоятельного монтажа системы водостока, при установке частей которой очень важно соблюдать чёткую последовательность. Иначе, при любом отхождении от инструкции, неизбежен демонтаж и начало работ сначало.

Далее подробно и по порядку будут описаны все шаги монтажа водостока. Итак, начнём.

Монтаж водосточной системы своими руками

1. Установка держателей (кронштейнов или крюков) жёлоба, первый шаг в монтаже системы водоотвода. Уже на этапе монтажа обрешётки к стропилам необходимо произвести крепёж кронштейнов из металла. Идеальным вариантом будет шаг стропил около 60 см, как и шаг элементов держателей жёлоба. В случае большего шага стропил, к примеру, метр, к обрешётке должны быть закреплены дополнительные держатели. Для хорошего слива воды из желобов, кронштейны крепятся с небольшим уклоном.

После того как произведены необходимые расчёты и определено количество держателей для одной стороны крыши, нужно рассчитать разницу высоты между крюками по краям. Кронштейны необходимо уложить в ряд, лучше, конечно, их пронумеровать, а потом отметить маркером угол наклона, с учётом которого они будут смонтированы. Очень длинные кронштейны, вполне можно загибать, а короткие следует крепить к вертикальной части обрешётки крыши. Как бы то ни было, в результате, центральная точка дна дуги кронштейна и центр края кровли должны оказаться в единой вертикальной плоскости. При очень большой длине дома, 20 м и более, следует монтировать два уклона для водослива и, соответственно, две воронки.

2. Устанавливаем воронки. Перед началом этого этапа работы, в жёлобе, необходимо прорезать отверстие для того, чтобы вода проходила в воронку и далее в трубу. Не стоит делать слишком большое отверстие, это чревато тем, что вода будет стекать мимо. Для данного этапа работы можно воспользоваться ножовкой.

Главное – правильно и точно наметить центр крепления жёлоба и воронки, чтобы прорезанное в жёлобе отверстие находилось точно над ней. Скрепление этих двух элементов осуществляется так: с одной стороны ставится фиксатор, а с другой, под жёлоб подгоняется фальц.

3. Установка жёлобов. На данном этапе всё просто. Сначала жёлоб надо надеть на конец держателя, положить его полностью и надёжно закрепить на кронштейне фиксатором.

4. Монтаж заглушек жёлоба. Для плотного прилегания к жёлобу, заглушку, на нижней дуге, необходимо установить с резиновым уплотнителем. Если уплотнитель применяется отдельно, то его необходимо вставлять в дугу заглушки ребристой стороной вверх. Затем необходимо состыковать ребристую часть с жёлобом, надеть заглушку и соединять, пристукивая, до полного попадания в паз.

5. Соединение желобов. Для проведения данного этапа работы необходимо использование соединителей жёлобов с уплотнителем. Если же в наличии уплотнительный материал отдельно, то его необходимо вложить в дугу соединительного элемента ребристой частью вверх. Надевается соединитель на оба жёлоба точно по центру стороной без замка, а после закрепляется с другой стороны на замок. Стоит отметить, что между желобами обязательно должно остаться расстояние, примерно 5 мм.

6. Установка углов жёлоба. Все углы жёлобов обязательно должны иметь поддержку кронштейнами с обеих сторон угла. Жёлоба соединяются с углами по схеме описанной ранее с соединителями. Чтобы устранить риск провисания такого соединения, рекомендуется по обе стороны расположить кронштейны.

7. Устанавливаем колено стока. Крепится колено снизу под воронку. Этот этап производится для тех целей, чтобы максимально приблизить сам водосток к стене и получить возможность закреплять его хомутами трубы. Ещё одно колено надевается на колено от воронки и направляется вниз концом, для того, чтобы потом скрепить его с трубой.

8. Монтаж соединительной трубы. В случае, когда между стеной и коленами стока всё же остаётся достаточно большое расстояние, то требуется установить между ними дополнительную соединительную трубу.

9. Установка сточной трубы. На этом этапе работы необходимо вставить трубу в колено и зафиксировать её хомутами. При большой высоте одного стока, достаточно просто надеть одну трубу на другую.

10. Крепёж хомутов. Различаются хомуты для деревянной и для кирпичной стены. Хомут, имеющий штырь, для возможности вбивать его в дюбель, потребуются для стены из кирпича. Для дюбеля необходимо просверлить специально отверстие, куда он будет вставляться. Закрепляется труба хомутами с двух сторон. Сам хомут состоит из двух частей – дуг, которые соединяются на трубе с помощью болтов, закреплённых по краям.

11. Слив, похожий на колено, надевается на конец трубы. Слив необходимо расположить примерно на 30 см от земли, не ближе. И, конечно, воронку следует закрыть сеткой, чтобы её не засоряли листья и прочий мусор.

Вот, пожалуй, и весь процесс монтажа водосточной системы своими руками. Желаем успеха!

postroy-sam.com

Инструкция по монтажу водосточной системы AquaSystem (Аквасистем)



Для установки водосточной системы потребуются следующие инструменты: кронштейногиб, деревянная или резиновая киянка, ножовка или ножницы по металлу, отвертка (шуруповерт), рулетка, пассатижи. При монтаже водостока из меди обязательно использование перчаток типа Ультратек.



1. Установка крюков крепления желоба

Установка длинных и удлиненных крюков осуществляется до монтажа кровельного материала на стропила, либо на сплошное основание кровли. При расчете необходимого количества крюков учитывайте дополнительныые крюки, которые необходимо устанавливать на концах желоба, а также в местах стыка желобов между собой, либо с углами. Шаг установки крюков (а) должен быть в пределах 500-900 мм для водостока из стали и цинк-титана, и 300-600 мм для водостока из меди.Крепление крюков осуществляется с помощью саморезов. При установке водостока из меди, обязательно применение саморезов из нержавеющей стали либо омедненых (анодированных) саморезов.

Для обеспечения движения воды по желобу в сторону стояка необходим уклон желоба 2,5 мм на погонный метр. Если рассмотреть желоб длиной 10 м, то уклон между первым и последним крюком будет составлять 2,5 см (10 х 0,0025 = 0,025 м (h). В случае, если по одному кровельному скату два водосточных стояка, желоба устанавливаются с наклоном от середины расстояния между трубами.

Перед установкой крюки необходимо пронумеровать и нанести разметку с учетом уклона желоба.

Произведите загиб одного крюка в соответствии с углом наклона кровельного ската при помощи устройства для гибки крюков, совместив разметку линии загиба с осью устройства. Примерьте к кровельному скату, в случае необходимости произведите догиб. Установите готовый крюк обратно в устройство для гибки, опустите рукоятку и закрутите фиксирующий винт до упора, чтобы определить угол загиба для остальных крюков. Произведите загиб оставшихся крюков при помощи устройства для гибки.

Монтаж начинается с наименьшего и наибольшего крюка, между ними натягивается шнурка, обозначающая дно желоба.

Выполняя загиб крюков, делайте поправку на угол наклона: передний край желоба должен быть на 6 мм ниже заднего.

Также следует учесть, что вынос кровельного покрытия над водосточным желобом должен быть не более 1/3 диаметра желоба (b).

Установка коротких крюков выполняется на лобовую доску либо на торцевую плоскость стропил по аналогии с установкой длинных крюков.

Крюки универсальные устанавливаются по аналогии со стандартными крюками крепления желоба и могут быть использованы как в качестве коротких крюков, так и в качестве длинных (при условии применения удлинителя крюка).

При использовании удлинителя крюка появляется возможность регулировки уклона желоба до 50 мм (для обеспечения движения воды в желобе в сторону водосточного стояка).



2. Разметка отверстия под воронку желоба

Отметьте местоположение воронки как показано на рисунке. Выпилите отверстие ножовкой, либо вырежьте ножницами по металлу, и отогните кромки получившегося отверстия наружу.



3. Установка желобов.

Вставьте желоб в крюк, заведя его переднюю часть так чтобы носик крюка оказался внутри завитка желоба. Проверните желоб на 90° в сторону кровельного ската до щелчка.



4. Установка соединителей желобов.

Вставьте резиновый уплотнитель в соединитель желоба ребристой стороной вверх. Уплотнитель не должен доходить на1 см до края соединителя.

Отогните фиксатор пряжки на 60-90*, накиньте соединитель на заднюю часть желоба стороной, противоположной замку соединителя. Выровняйте соединитель по центру стыка желобов так, чтобы они не соприкасались между собой (расстояние между желобами 3-4 мм). Подтяните фронтальную часть соединителя к желобу и защелкните замок. Застопорите замок, вернув фиксатор в первоначальное положение.

В местах соединения желобов на расстоянии 10-15 см от края желоба устанавливаются дополнительные крюки.



5. Установка углов.

Монтаж углов осуществите методом жесткой фиксации:

  • наклоните угол на себя, вставьте завиток желоба в завиток угла на глубину 30 мм.
  • проверните угол от себя, чтобы край угла лег внурь желоба, зону, где угол перекрывает желоб, герметизируем силиконом.
  • зафиксируйте место соединения двумя вытяжными заклепками 4×6.
  • установите получившуюся конструкцию на заранее установленные на кровельный скат крюки (рекомендуется установка дополнительных крюков)
  • установите соединитель желоба на место соединения желоба и угла.

В установленную на крюки конструкцию с другой стороны по аналогии установить второй желоб.



6.
Установка полукруглой заглушки желоба.

Наклонить заглушку на 15° по отношению к желобу. Вставить завиток заглушки в завиток желоба, затем провернуть в обратном направлении и вставить заглушку в желоб до упора, чтобы фаска заглушки была внутри желоба.

Для фиксации и герметизации заглушки рекомендуется использовать клей ТЕС 7. С тыльной стороны желоба рекомендуется зафиксировать заглушку вытяжной заклепкой.



7. Установка заглушек желоба.

Установите заглушки на торцы желоба в следующем порядке:

  • вставьте резиновый уплотнитель ребристой частью вверх;
  • приложите заглушку к торцу и надавите на нее, постукивая ладонью по заглушке, запустите торец желоба на верхнюю часть резинового уплотнителя;
  • окончательно осадите заглушку киянкой или резиновым молотком;
  • аккуратно загните „заднее ухо» заглушки внутрь так, чтобы она зашла в зацепление с задней частью желоба;
  • заглушка является универсальной, что позволяет использовать ее как справа, так и слева.



8. Установка воронки желоба.

Монтаж воронки осуществляется после установки желоба в крюки.

Оденьте воронку, зацепив передним фальцем за переднюю кромку желоба. Заверите воронку в сторону желоба и загните пластины-фиксаторы воронки вокруг задней кромки желоба.

Для предотвращения попадания листвы, хвои и строительного мусора в водосточную трубу, рекомендуем устанавливать сетку в воронку „Паук».



9. Установка колен и выбор длины промежуточной трубы.

Переход от воронки желоба к водосточной трубе осуществляется с помощью двух колен универсальных.

Если ширина карнизного свеса более 250 мм (u), то дополнительно устанавливается водосточная труба, длина которой определяется на месте (L).

Внизу водосточного стояка возможна установка как отвода трубы, так и отвода декорированного.



10. Установка соединителя трубы.

Соединитель трубы используется для соединения обрезков труб, не имеющих соединительного раструба.



11. Установка S-обвода.

S-обвод применяется для обхода водосточным стояком архитектурных выступов фасада здания.



12. Установка комплектов для крепления трубы.

Комплект для крепления трубы используется для всех типов фасадов.

Порядок установки:

  • просверлить отверстие для дюбеля;
  • установить дюбель в стену;
  • ввернуть круговыми движениями метиз в декоративную накладку;
  • авернуть метиз в дюбель, используя ключ;
  • провернуть декоративную накладку в обратном направлении, чтобы она прижалась к стене;
  • накрутить гайку на метиз на 10 мм так, чтобы осталась видной резьба метиза 5 мм;
  • накрутить заднюю часть хомута на метиз;
  • законтрить хомут гайкой;
  • поместить трубу в заднюю часть хомута;
  • приложить переднюю часть хомута и зафиксировать части хомута винтами.

Рекомендуемый шаг установки комплектов крепления трубы — 1,5 метра.

В случае установки комплектов крепления трубы на вентилируемые, либо утепленные снаружи фасады рекомендуется использовать шпильку-удлинитель и соединительную гайку (приобретаются самостоятельно).



13. Установка водосборных воронок.

В случае, если необходим сбор воды непосредственно с плоскости кровли без использования желобов (наличие разжелобовки, ендовы), применяются водосборные воронки.

Способ монтажа водосборных воронок выбирается с учетом особенностей кровельного ската.

djenta.com.ua

1. Установка крюков крепления желоба.

Инструкция по монтажу водосточной системы

Инструкция по монтажу водосточной системы Для установки водосточной системы потребуются следующие инструменты: кронштейногиб, деревянная или резиновая киянка, ножовка или ножницы по металлу, отвертка (шуруповерт),

Подробнее

МЕТАЛЛИЧЕСКАЯ ВОДОСТОЧНАЯ СИСТЕМА

МЕТАЛЛИЧЕСКАЯ ВОДОСТОЧНАЯ СИСТЕМА 09 Инструменты Водосточная система CM Vättern разработана так, чтобы монтаж был простым. Необходимые инструменты: плоскогубцы, молоток, шуруповерт, ножовка по металлу,

Подробнее

Монтаж водосточной системы МП ПРЕСТИЖ

Монтаж водосточной системы МП ПРЕСТИЖ Комплектация водосточной системы МП ПРЕСТИЖ Заглушка желоба D125 желоба D125х320 желоба карнизный D125х132 Ограничитель перелива желоба внутренний D125 Паук D100 наружный

Подробнее

МЕТАЛЛИЧЕСКАЯ ВОДОСТОЧНАЯ СИСТЕМА

МЕТАЛЛИЧЕСКАЯ ВОДОСТОЧНАЯ СИСТЕМА 2019 СОДЕРЖАНИЕ О компании… 3 Элементы трубы и аксессуары… 4 Элементы желоба и аксессуары… 5 Цвета и схема сборки… 6 Инструкция по монтажу… 7 Гарантия… 11

Подробнее

Металлическая водосточная система

Сделано в Швеции Металлическая водосточная система Все просто и удобно! CM Vättern водосточная система Водосточная система CM Vättern разработана с целью объединить в себе функциональность, качество и

Подробнее

Монтаж круглой водосточной системы

Монтаж круглой водосточной системы Заглушка желоба D125 желоба D125х320 желоба карнизный D125х132 Ограничитель перелива желоба внутренний D125 Паук D100 наружный D125 Желоб водосточный D125х3000 наружный

Подробнее

Инструкция по расчету и монтажу

ПЕРМСКИЙ ЗАВОД ПРОФНАСТИЛА ВОДОСТОЧНАЯ СИСТЕМА 1 Инструкция по расчету и монтажу Все скатные кровли необходимо обустраивать системой водостоков. Во время дождя, таяния снега необходимо защитить стены,

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ

ИНСТРУКЦИЯ ПО МОНТАЖУ НА ВЕРШИНЕ ИННОВАЦИЙ Расчет количества сливных труб в зависимости от выбранного профиля водостока Вид желоба 90×56 Диаметр водосточных труб (мм) 50 80 100 125 73×100 Максимальная

Подробнее

КАТАЛОГ ПРОДУКЦИИ 2015

КАТАЛОГ ПРОДУКЦИИ 2015 О КОМПАНИИ Начиная с 2002 года мы специализируемся на производстве престижных, высококачественных водосточных систем и аксессуаров для кровли по самым высоким стандартам качества.

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ Металлочерепицы

ИНСТРУКЦИЯ ПО МОНТАЖУ Металлочерепицы Общие рекомендации Минимальный угол наклона ската не менее град. Если ранее на крыше было какое-либо покрытие, его следует демонтировать. Для предотвращения накопления

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ

ИНСТРУКЦИЯ ПО МОНТАЖУ ВОДОСТОЧНЫЕ СИСТЕМЫ Содержание Элементы водосточной системы… Заказ водосточной системы…4 Получение товара…4 Подбор инструмента…4 Техническое обслуживание…4 Монтаж регулируемых

Подробнее

Водосточная система WIJO (Швеция)

Желоб Водосточная система WIJO (Швеция) Цвета: белый 001 (Ral 9002), коричневый 434 (Ral 8017) Наименование Желоб водосточный 3 м Вид 125/90 776р. п\м 258,67р. Воронка желоба 336р. Заглушка желоба 168р.

Подробнее

ВОДОСТОЧНЫЕ СИСТЕМЫ RUUKKI

www.ruukki.ru ВОДОСТОЧНЫЕ СИСТЕМЫ RUUKKI КАТАЛОГ ПРОДУКЦИИ Содержание Описание водосточной системы…3 Элементы водосточной системы…6 Конструкция водосточной системы… 9 2 Водосточные системы Ruukki

Подробнее

ИнтсТрукция по монтажу

www. .ru ИнтсТрукция по монтажу водосточная система SCANDIC 1. Элементы водосточной системы SCANDIC JB — Желоб BJ — Хомут желоба CU — Заглушка универсальная CJ — Крюк CPU — Крюк универсальный PPC — Крепление

Подробнее

АРХИТЕКТУРНО — СТРОИТЕЛЬНАЯ СИСТЕМА

Черепица кровельная металлическая «ИНСИ» изготовляется методом холодного профилирования из холоднокатаного тонколистового оцинкованного проката с защитно-декоративным лакокрасочным или порошковым покрытием.

Подробнее

8(496)

ВОДОСТОЧНАЯ СИСТЕМА «АКВАСИСТЕМ» (Россия) 02.02.2015 125/90 150/100 125/90 150/100 125/90 150/100 125/90 150/100 125/90 150/100 Труба водосточная (L=1,00 m) 478р. 520р. 412р. 451р. 643р. 658р. 2 173р.

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ. Металлических

ИНСТРУКЦИЯ ПО МОНТАЖУ Металлических СОФИТОВ ИНСТРУКЦИЯ ПО МОНТАЖУ металлических софитов ОГЛАВЛЕНИЕ Общие сведения Металлический софит Grand Line Схема с J-фаской Наращивание и поворот доборных элементов

Подробнее

РУКОВОДСТВО ПО УСТАНОВКЕ

РУКОВОДСТВО ПО УСТАНОВКЕ www. roofartgroup.com Водосточные системы ROOFART обеспечивают отвод атмосферных осадков с любого вида кровлей. Данное руководство поможет Вам в выборе и правильной установке водосточных

Подробнее

150х х90. долговечный профиль

150х100 125х90 долговечный профиль ВОДОСТОЧНЫЕ СИСТЕМЫ Размер 125х90 Всегда в наличии шесть наиболее популярных цветов водосточной системы + Aluzinc. NEW Размер 150х100 Всегда в наличии белый и шоколадный

Подробнее

ГК «АКВАСИСТЕМ» 2014 г.

ГК «АКВАСИСТЕМ» 2014 г. ГК «АКВАСИСТЕМ» Более 10 лет ГК «АКВАСИСТЕМ» производит водосточные системы и аксессуары для кровли. Производство находится в Московской области в поселке Грибки Мытищинского района.

Подробнее

ВОДОСТОЧНЫЕ СИСТЕМЫ RUUKKI

ВОДОСТОЧНЫЕ СИСТЕМЫ RUUKKI КАТАЛОГ ИЗДЕЛИЙ И ИНСТРУКЦИЯ ПО МОНТАЖУ Содержание. .. 3 Максимальный срок службы… 10 Техническая информация… 11 Инструкция по установке… 12 Определение размеров… 13 Крюки

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ

ИНСТРУКЦИЯ ПО МОНТАЖУ budmat.com ИНФОРМАЦИЯ ПО ВОДОСТОЧНОЙ СИСТЕМЫ ПВХ ЭЛЕМЕНТЫ СИСТЕМЫ И ЦВЕТА ВЫБОР ПРОФЕССИОНАЛОВ ЗОЛОТАЯ МЕДАЛЬ МЕЖДУНАРОДНОЙ ВЫСТАВКИ BUDMA Схема системы Основные элементы пвх восточной

Подробнее

Инструкция по монтажу металлочерепицы

Инструкция по монтажу металлочерепицы ОБЩИЕ ПОЛОЖЕНИЯ Листы металлочерепицы поставляются по предварительно заявленным размерам, которые устанавливаются в результате тщательных обмеров скатов крыши. Определяющее

Подробнее

г. Бор (83159) ,

эксперт по кровельным системам Возводим металлочерепичную кровлю «Mera system» эксперт по кровельным системам О монтаже металлочерепицы Если Вы решили, что будущая кровля под металлочерепицу подходит идеально,

Подробнее

КАТАЛОГ ВОДОСТОЧНЫХ СИСТЕМ

КАТАЛОГ ВОДОСТОЧНЫХ СИСТЕМ Основная задача водосточной системы обеспечение управляемого стока осадков с поверхности кровли и отвод их на грунт или в систему ливневой канализации. При организованном стоке

Подробнее

5 ДОПОЛНИТЕЛЬНЫЕ ДЕЙСТВИЯ

МОНТАЖ НОВОЙ КРОВЛИ ПОВЕРХ СТАРОЙ ИЗ РУБЕРОИДА 1 ПОДГОТОВКА 1 Очистить/Измерить 2 Заготовить бруски 2 3 ОБРЕШЕТКА 1 Установить крайние бруски 2 Натянуть веревку/ Установить бруски 3 Сделать выпилы 4 Шаблон

Подробнее

Водосточная система Каньон

КАТАЛОГ ПРОДУКТОВ Водосточная система Каньон КОРИЧНЕВЫЙ БЕЛЫЙ ЧЁРНЫЙ КИРПИЧНЫЙ ГРАФИТНЫЙ 70 100 130 160 ДЛЯ ОТВОДА ВОДЫ С КРЫШ Вступление Wavin лидер в своей области Wavin является крупнейшим в Европе

Подробнее

Монтаж металлочерепицы

Монтаж металлочерепицы Предлагаемая инструкция позволит Вам быстро и правильно смонтировать металлочерепицу на кровле. Подробное описание каждого этапа монтажа позволит избежать ошибок, которые могут возникнуть

Подробнее

ПРЕЗЕНТАЦИЯ ВОДОСТОЧНОЙ СИСТЕМЫ

ПРЕЗЕНТАЦИЯ ВОДОСТОЧНОЙ СИСТЕМЫ ООО «Водосточные системы» 2015 Компания «Водосточные системы» представляет новую водосточную систему из ПВХ «GIZA» 120/85. Объединив опыт, наработанные технологии и наш

Подробнее

Инструкция по монтажу профнастила

Инструкция по монтажу профнастила Металлический профнастил благодаря своей долговечности, доступной стоимости, удобству в эксплуатации один из самых популярных кровельных материалов сегодня. Потенциальных

Подробнее

ПРАЙС-ЛИСТ ВОДОСТОЧНЫЕ СИСТЕМЫ

ПРАЙС-ЛИСТ ВОДОСТОЧНЫЕ СИСТЕМЫ Водосточная система прямоугольная гофрированная Полиестр, MATGRAN, Пластизол Solano Ед. измерения ЦИНК RAL 9003, 6005, 8017, 1014, 3005, RR32, NL805 *СК 9003,8017 MATGRANIT

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ КРОВЕЛЬНОЙ СИСТЕМЫ

Важно знать! Металлочерепицу и профнастил рекомендуется укладывать на кровлю с уклоном не менее 12. Не допускается эксплуатация изделий с защитной пленкой после монтажа. Пленка снимается в процессе монтажа

Подробнее

1. Подготовка к монтажу металлочерепицы

Введение Инструкция по монтажу металлочерепицы Предлагаемая инструкция позволит Вам быстро и правильно смонтировать металлочерепицу на кровле. Подробное описание каждого этапа монтажа позволит избежать

Подробнее

Ондулин- инструкция по монтажу

Ондулин- инструкция по монтажу При угле наклона крыши от 5 до 10 (уклон от 1/11 до 1/6) требуется сплошная обрешетка из доски или фанеры. Концевой нахлест: 300 мм, боковой нахлест: 2 волны. При угле наклона

Подробнее

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПРОФНАСТИЛА

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПРОФНАСТИЛА Содержание Общие сведения… 3 Нахлест… 3 Крепление… 3 Торцевая планка… 4 Снегоупор… 4 Карнизная планка… 4 Внутренние стыки. .. 5 Коньковая планка… 5 Узлы

Подробнее

ВОДОСТОЧНАЯ СИСТЕМА ДЕРЖИТ УДАРЫ СТИХИИ

ВОДОСТОЧНАЯ СИСТЕМА ДЕРЖИТ УДАРЫ СТИХИИ КАТАЛОГ ПРОДУКЦИИ 2018 ПОКУПАЙ ОТЕЧЕСТВЕННОЕ! Р С О С С Т И А Й С Л К 100% 10 ПРОИЗВОДИТСЯ ГАРАНТИЯ ЛЕТ Ь А Я ГАРАНТИЯ ВЫСОЧАЙШЕГО КАЧЕСТВА НА ЕВРОПЕЙСКОМ ОБОРУДОВАНИИ

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ 1 Металлочерепица 2 Обрешетка 3 Контробрешетка 4 Гидроизоляция 5 Карнизная планка 6 Утеплитель 7 Торцевая планка 8 Накладка ендовы 9 Коньковая планка 10 Снегозадержатель

Подробнее

ВОДОСТОЧНЫЕ СИСТЕМЫ RUUKKI

www.ruukki.ru ВОДОСТОЧНЫЕ СИСТЕМЫ RUUKKI КАТАЛОГ ПРОДУКЦИИ Содержание Описание водосточной системы…3 Элементы водосточной системы…6 Конструкция водосточной системы. .. 9 2 Водосточные системы Ruukki

Подробнее

МОНТАЖ ВОДОСТОЧНОЙ СИСТЕМЫ — Мастер Профиль

Внимание! Применение «болгарки» (абразивного круга) недопустимо, так как влечет за собой повреждение защитного полимерного покрытия металлочерепицы и аксессуаров с дальнейшим возникновением очагов коррозии.

1. Установка крюков желоба

Длинные крюки следует устанавливать на карнизную доску или на стропила до того, как начинается укладка кровельного материала (рис. 1а. 1б). В том случае, когда крюки приходится устанавливать уже после окончательного устройства кровли, рекомендуется применять короткие (компактные) крюки, которые крепятся на лобовую доску.

Длинные крюки позволяют обеспечить лучшую прочность и надежность крепления водосточной системы. Шаг установки как длинных, так и коротких крюков желоба должен составлять b=500-700 мм. Если он будет превышать рекомендованные пределы, то водосточная система в зимний период может не выдержать снеговой нагрузки. Расчет количества крюков производится следующим образом: n = L ÷ b. При этом b – шаг установки крюков, L – расстояние между первым и последним крюком. При выполнении расчета количества крюков следует учитывать и дополнительные крюки, которые в обязательном порядке должны быть установлены на концах желоба и с обеих сторон в местах стыка желоба с углами желоба и в местах стыка отдельных желобов.

Для обеспечения по желобу свободного стока воды в сторону воронки следует обеспечить уклон желоба, составляющий не менее 5 мм на погонный метр. Для обеспечения этого условия крюки монтируются с вертикальным смещением, которое рассчитывается по формуле: h = 0,005 х L, где L – расстояние между первым и последним крюком. Если рассчитать вертикальное смещение по уклону между первым и последним крюком при длине желоба 10 м, то оно составит 5 см. Значит, перед установкой необходимо разметить места крепления крюков с учетом вертикального смещения (рис 1 в), после чего закрепить первый и последний крюк. Между ними натягивается шнур, вдоль которого и монтируются все остальные крюки. Перед установкой крюков следует удостовериться в горизонтальности карниза. Если карниз не строго горизонтален, то при разметке этот факт следует учитывать.

Крюки под желоб необходимо монтировать так, чтобы расстояние между воображаемым продлением линии уклона крыши и наружным верхним краем желоба составляло не менее 25 мм.

2. Установка воронок желоба

Рассчитывая количества воронок желоба, необходимо учитывать, что для обеспечения эффективного функционирования системы водостока одна труба должна принимать воду не более только чем с 10 погонных метров желоба и только со 120 м2 площади проекции ската крыши на горизонт. В том случае, когда суммарный путь протока воды по скатам превышает 7 метров, воронки следует устанавливать, исходя из нормы 1 шт. на 100 м2.

Места, где планируется установка воронок, следует разметить, затем при помощи ножниц по металлу или ножовки необходимо вырезать в желобе V-образное отверстие, ширина которого 100-110 мм.

Чтобы система водостока работала нормально, V-образное отверстие делают максимально большим. Расстояние между верхним краем желоба и вырезом не должно быть менее 15 мм (рис. 2а). Специалисты рекомендуют выдерживать расстояние между воронкой и торцом желоба 150 мм. Воронка надевается на желоб, закрепляется в замке на внешней стороне желоба завальцованной стороной. После этого фиксаторы воронки отгибаются внутрь желоба (рис. 2б).

3. Установка заглушек желоба

На торцы желоба, которые не имеют мест стыка с другими элементами, устанавливают заглушки (рис. 3). После того, как заглушка установлена на торец желоба, стык следует загерметизировать силиконовым герметиком. Если необходимо, можно также применить заклепки. Чтобы соединение было более плотным, пользуйтесь деревянной или резиновой киянкой. Одно ушко заглушки загибается на заднюю часть желоба вплотную, второе прикрывает завиток желоба. Чтобы максимально прочно зафиксировать ушко, можно воспользоваться саморезом.

4. Установка желобов

Для того чтобы желоб вставить в крюк, необходимо завести его носик в желоб так, чтобы он оказался внутри завитка желоба. После этого другой край желоба зафиксируется при помощи накидного пластинчатого фиксатора (рис. 4). Внешний край желоба при этом должен быть на 6 мм ниже внутреннего, чтобы во время сильных ливней вода не попадала на фасад дома.

Продолжение края кровельного профнастила или металлочерепицы должно на 50мм нависать над желобом. Продолжение линии ската должно находиться на расстоянии 40 мм от края желоба. Но, учитывая уклон желоба, это расстояние может варьироваться от 20мм в начале уклона и до 70мм в его конце.

Когда установка желобов закончена, переходят к монтажу карнизной планки. Своей нижней кромкой она заходит в желоб, защищая тем самым лобовую доску от намокания.

Гидроизоляция должна выводиться под планкой, чтобы обеспечивался сток воды в желоб.

5. Установка углов и соединителей желобов

Соединение желоба с углом желоба или просто с другим желобом выполняется встык с помощью соединителя желоба, снабженного специальной резиновой прокладкой. Она служит для обеспечения герметичности соединения желобов и способна компенсировать температурное расширение. При соединении желобов с углами желоба и между собой следует оставлять расстояние между желобами (рекомендованный зазор 3-4 мм). Чтобы установить соединитель отгибают замок на 60-90°, после чего завальцованной стороной надевают соединитель на заднюю часть желоба. Затем выравнивают соединитель и защелкивают его замок, на внешней части желобов (рис 5). Замок фиксируется, когда фиксатор возвращается в первоначальное положение.

6. Монтаж водосточных труб и окончательная установка водосточной системы

u,мм220270300350400450500550600650700750800
h,мм275290300320340355375395410430450465485
L,мм0100135185240290345400455505560610665

В соответствии с рисунком (рис. 6а) и приведенной таблицей выбирается длина промежуточной части трубы.

Длина самой водосточной трубы должна быть такова, чтобы расстояние от колена стока до влагостойкого основания (отмостки, земли) составляло около 200мм. При большем расстоянии вода будет разбрызгиваться. Для организованного вывода воды необходимо оборудовать на участке ливневую канализацию.

Кронштейны трубы необходимо устанавливать не более чем в двух метрах друг от друга. При этом на каждую трубу должно приходиться не менее двух кронштейнов.

В первую очередь следует при помощи кронштейнов выполнить крепление непосредственно места стыка трубы с соединительной трубой и с коленами.

Существуют кронштейны, предназначенные специально для деревянных и прочих мягких стен, имеющие готовое крепление под саморезы. Есть и кронштейны для стен каменных (бетонных, кирпичных), в которых, прежде чем приступить к установке кронштейна, требуется самостоятельно просверлить отверстие для метиза.

Соедините водосточную трубу, колена трубы, соединительную трубу (если таковая предусмотрена конструкцией вашего водостока), колено слива. Затем аккуратно выровняйте всю конструкцию и присоедините водосточную систему к воронке. После этого, надев на хомуты специальные фиксаторы («ласточкин хвост»), отрегулируйте и защелкните замки кронштейнов (рис. 6б).

Как загнуть крюки для водостока?

Монтаж водосточной системы (личный опыт)

Монтаж водосточной системы (личный опыт)

Пришло время рассказать о монтаже пластикового водостока фирмы Дёке. Монтировал его один самостоятельно ,параллельно фотографируя. Весь процесс занял у меня 4 часа с одной стороны дома и 3 часа с другой стороны дома (время можно посмотреть на фото). Дом дачный 5х6 ,высота до карниза 3 метра, желоба с двух сторон.

Итак, приобрел комплект водослива

Комплект на одну сторону 6м (Водослив Дёке цвет Пломбир)

Крюк металлический – 10шт

Желоб 3метра – 2шт

Заглушка желоба — 2шт

Соединитель желоба – 1шт

Воронка Желоба – 1шт

Колено 72 градуса – 2шт

Труба 3метра -1шт

Хомут трубы — 3шт

Наконечник(Колено стока) – 1шт

1. Демонтаж старого водостока

С демонтажем желоба проблем не возникло ,старый желоб был сделан из оцинковки и смотан друг с другом проволокой

Далее демонтировал крюки

Складываем и несем на мусорку

2. Монтаж крюков водослива

При монтаже новых водосточных крюков необходимо учитывать уклон желоба в сторону воронки ,на 6 метрах водостока я сделал уклон 4см ,по нормам на 3метра нужно делать 2-3см.

Выкладываем крюки на ровную поверхность ,вплотную к друг к другу.

На крюке есть крепление в который крепится желоб ,делаем засечку карандашом на 1 см выше этого крепления, на первом и последнем крюке.

На последнем крюке откладываем от засечки 4 см вверх, отмечаем карандашом.

Приставляем линейку и чертим от первого крюка до последнего.

Получаем линию, по которой будем гнуть крючки.

КРЮЧКИ ОБЯЗАТЕЛЬНО НУЖНО ПРОНУМЕРОВАТЬ

Гнем крюки по линии разметки, для этого используют специальный крюкогиб, я использовал небольшие тиски, взятые напрокат у соседа. Зажимал по черте и выгибал крюк на себя.

Загнув один крюк приставляем его к свесу и проверяем угол загиба ,так чтобы смонтированный желоб был перпендикулярно земле

Длинные крюки по инструкции следует крепить под кровельное покрытие на обрешетку, так как шифер старый я не стал его снимать , крепить крючки и опять ставить шифер на место ,побоялся что треснет , поэтому прикрутил на подшивку карниза.

Угол загиба у всех крюков должен быть одинаков, разное только место загиба(по линии)

Далее берем крюк № 1(самый малый загиб) и прикручиваем его к карнизу ,это будет верхняя часть водослива

Берем крюк № 10 и прикручиваем его на другую сторону карниза ,это будет нижняя сторона желоба (там где стоит воронка)

Обратите внимание край кровли(в моем случае шифер) должен приходиться на середину крюка(желоба),это сделано для того чтоб съезжающий зимой снег не повредил желоба, а дождевая вода попадала в желоб .

Натягиваем между первым и последним крючком шнурку и прикручиваем все оставшееся крюки по шнурке(расстояние между крючками примерно 650 мм)

3. Монтаж желоба и воронки.

Берем желоб Дёке длиной 3 метра и монтируем соединитель желоба

У соединителя Дёке по краям есть пазы, в которые просто защелкивается желоб , от протечек защищает резиновая прокладка по краям соединителя (она черного цвета на фото)

После берем заглушку желоба и монтируем её

Укладываем желоб сначала в крепление с внутренней стороны крючка

Нажимаем на внешнюю сторону желоба

Отмеряем расстояние от воронки до соединителя желоба (не забываем , желоб при монтаже заходит в воронку и соединитель по 5-7 см)

Воронку ставим , отступив от края кровли сантиметров 20-30 ,соответственно до края кровли отрезаем еще кусок желоба. Отрезаем 2 желоба

Желоб резал болгаркой с тонким кругом по металлу, но можно резать и обычной ножовкой с мелким зубом, так как желоб пластиковый режется как по маслу.

Берем воронку (в ней как и в любых деталях есть бортики — ограничители до них нужно вставлять желоба)

Монтируем на воронку отрезанные желоба с двух сторон

Монтируем воронку и желоба в крючки, выглядит это так.

Желоб должен выходить за край кровли на 5-10см

4. Монтаж труб, колен и хомутов.

Одеваем колено 72 градуса на сливное отверстие воронки ,поворачиваем его в сторону стены.

Берем другое колено и замеряем расстояние между ними, предварительно закрепив нижнее колено 72 градуса с помощью хомута, установив хомут в положении фитинг. (примечание: если у вас узкий карниз ,соединять колено 72 градуса с другим коленом необходимо через обрезок трубы, иначе колено будут болтаться друг в друге)

Также отмеряем расстояние до наконечника(колена стока),в моем случае я делал слив в бочку, если у вас труба до земли(отмостки) необходимо отступить от земли 20 см.

Отмеряем и режем трубу Соединяем трубы

Закрепляем наконечник трубы хомутом

Сначала закрепляем к стене опору хомута (она в виде куба),я использовал саморез с пресшайбой 30мм,если дом кирпичный подойдет дюбель-гвоздь 6х60 мм

Поворачиваем опору хомута в положение Фитинг (если крепим колено)

Вставляем душки хомута до упора в опору.

Закрепляем хомут с помощью болта и гайки

Вот в принципе и все, водослив готов.

5. Инструменты для монтажа водостока.

1.Рулетка и карандаш

3.Крюкогиб или Тиски (если крюки металлические)

4.Ножовка с мелким зубом или болгарка.

5.Отвертка крестовая или шуруповерт.

6.Перфоратор (если стены кирпич или бетон)

6. Что понравилось в водосливе Дёке.

Собирается водосточная система Деке очень легко, детали хорошо входят в друг друга без зазоров и люфтов .

Нет опасности поцарапать детали при сборке и резке(в отличии от металлического водостока с полимерным покрытием, который необходимо подкрашивать из баллончика)

Режется очень легко.

Со временем не будет коррозии.

Эстетичный внешний вид .

7. Где купить водослив Дёке в Ярославле?

Пишите:

Заходите на сайт: www.krovlya1.ru

Приезжайте :

г. Ярославль, ул. Промышленная 18

Звоните:

(4852) 67-21-10, 90-43-21

С уважением, «Ваша кровля»

Как установить водосток – варианты установки и инструкция по монтажу

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.

В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.

Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.

Существует семь основных способов, как установить водосток:

  1. К стропилам. Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
    Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов. Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
  2. На лобовую доску. Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
  3. С помощью костылей. Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
  4. Опорные кронштейны. Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
  5. Кронштейны-невидимки. В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
  6. Крепежи с возможностью регулировки. Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
  7. Установка непосредственно на поверхность кровельного материала. В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.

В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

  • В – горизонтальная дистанция между свесом и коньком.
  • Н – высота.
  • С – длина крыши.

Все параметры указываются в метрах.

Порядок установки водосточных элементов на поверхность ветровой доски:

  1. На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
  2. Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
  3. Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.
  4. Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
  5. При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
  6. Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

  • Вначале необходимо установить воронку и находящиеся рядом желоба.
  • Кромки желобов фиксируются саморезами на поверхность ветровой доски.
  • Крепление воронки и желоба продолжается до полного совпадения их профилей.
  • Следует внимательно проверять степень уклона и месторасположения крепежей.
  • Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
  • Воронки и трубы в стене соединяют отводами.
  • После этого нужно установить кронштейн для трубы.
  • В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.

Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы — инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

  • На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
  • Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
  • На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
  • В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.

Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

  1. Монтаж водосточных труб ведется только снизу.
  2. Крепежные отверстия должны быть небольшого диаметра.
  3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
  4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

  1. Для соединения труб используются муфты.
  2. При введении нижней трубы оставляется зазор.
  3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
  4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.
