назначение, принцип работы + основные параметры


Спроектировать собственную систему отопления задача не из легких. При наличии проекта, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать работу монтажников, во-вторых, чтобы ориентироваться в целесообразность их предложений. Сейчас усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму.

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка. Это кусок круглой или квадратной трубы с приваренными патрубками. Внутри, обычно пусто, но иногда могут стоять две сетки, Одна служит для лучшего отвода воздушных пузырьков, вторая для фильтрации загрязнений.

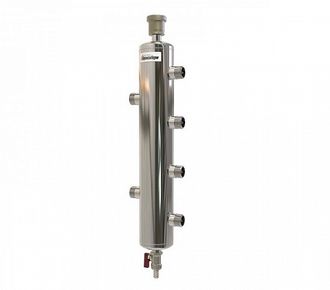

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и контурами отопления. Расположение как горизонтально, так и вертикально, но часто ставят вертикально.

В верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается грязь.


Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять мусор.

Назначение и принцип работы

Гидравлический насос необходим для разветвленных систем, где установлено несколько насосов. Он обеспечивает необходимый расход охлаждающей жидкости для всех насосов независимо от их производительности. То есть, другими словами, он используется для гидравлической изоляции насосов системы отопления. Поэтому это устройство еще называют гидравлическим разделителем или гидравлическим разделителем.


Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелка устанавливается, если в системе предусмотрено более одного насоса: один на контуре котла, остальные на контурах отопления (радиаторы, водяной теплый пол, бойлер косвенного нагрева).

Для корректной работы их производительность подбирается так, чтобы насос котла мог перекачивать теплоносителя чуть больше (10-20%), чем требуется для остальной системы.


Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления где несколько насосов они имеют разную производительность. Бывает так, что один насос более мощный. Ставить все насосы приходится в коллекторном узле, где они гидравлически связаны. Когда мощный насос включен, все остальные контура без теплоносителя. Такое случается сплошь и рядом. Чтобы минимизировать такие ситуаций, ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько теплоносителя, сколько требует весь контур отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему.

Алгоритм работы современного отопительного оборудования учитывает температуру теплоносителя или температуре в помещении. Представим ситуацию, что все идеально рассчитано и после настройки достигнуто равенство. Но через определенный промежуток времени параметры работы котла отопления изменится. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты.


Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80 °C, в контура после подмеса холодной воды идет, например, 65 °C (реальная температура зависит от дефицита расхода).

Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25 °С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45 °C. Если сравнить с выходной — 80 °C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна


Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.


При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке.

Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например).

Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.


Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.


Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Как расчитать диаметр гидрострелки по этому методу, нужно знать максимальный поток теплоносителя, который возможен в контуре и диаметр патрубков. Диаметр патрубков вы знаете, какой трубой будете делать разводку. Максимальный поток мы знаем (есть в технических характеристиках), а расход по контурам зависит от их объема и определяется при подборе контурных насосов. Расход на все контуры прибавляется и сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.


Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.


Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).


Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.


Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.


для отопления, гидроразделитель в системе из полипропилена, чертежи гидравлического

Чтобы правильно сделать гидрострелку своими руками, следует тщательно изучить теорию Гидроразделитель используется для разных систем отопления и для теплого пола. Стрелки могут быть полипропиленовые или металлические. Выбор основывают на мощности котла. Можно приобрести гидрострелку в специализированном магазине и изготовить.

На чем основывается работа гидрострелки и что она собой представляет

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

  • Две трубки для подачи;
  • Две трубки вывода;
  • Труба для отвода воздуха;
  • Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

Воздухоотводчик лучше выбирать автоматический, но можно смонтировать и кран Маевского. Но тогда придется периодически спускать воздушные пробки.

При подключении гидрострелки следует выполнять все согласно инструкции

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Как сделать гидрострелку своими руками: изготовление поэтапно

При желании можно сделать гидрострелку своими руками. Главное правильно выполнить расчетные работы. Также потребуются навыки газовой и электросварки.

Определение размеров гидрострелки:

  1. Для определения внутреннего размера потребуется сумму всех мощностей разделить на разницу температур подачи и обратки. Из полученной суммы потребуется вычислить квадратный корень. Полученное число нужно умножить на 49.
  2. Высоту конструкции определяют путем умножения внутреннего диаметра на шесть.
  3. Расстояние между трубками определяется умножением внутреннего диаметра на два.

Основываясь на расчетах, необходимо сделать чертежи конструкции. Дальше потребуется подготовить стальную трубу круглого или квадратного сечения, которая соответствует данным параметрам. Затем к трубе привариваются патрубки.

Не советуется изготовлять гидрострелку из полипропилена. Такой материал может не выдержать высоких температур от котла.

При большой площади дома установка гидрострелки считается обязательно. Такое устройство достаточно просто сделать своими руками, ведь конструкция не имеет никаких сложностей. Но всегда можно приобрести готовую гидрострелку.

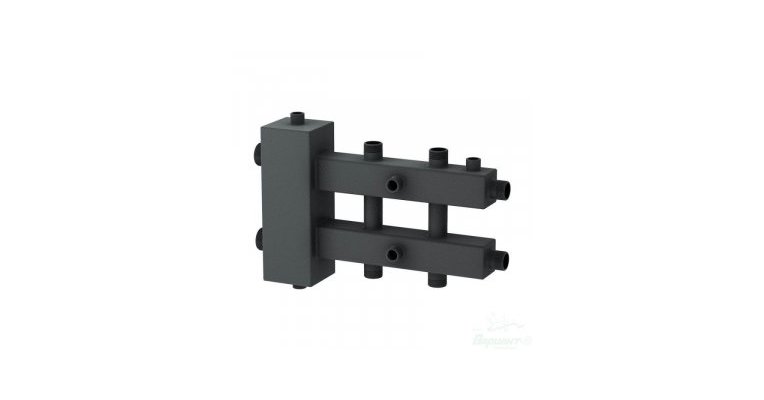

Схема гидроразделителя в системе отопления с коллектором

Для начала потребуется изучить конструкцию гидрострелки. Устройство прибора достаточно простое. Гидрострелка представляет собой трубку с несколькими патрубками. При этом трубки подачи размещены сверху, а отвода снизу.

Благодаря схеме гидроразделителя в системе отопления можно понять, как выполняется подключение

Указанный способ подключения подходит для вертикального монтажа гидрострелки. Но прибор можно установить и горизонтально.

Чаще всего для отопления применяют гидравлический разделить. Его устройство подразумевает установку коллектора. Часто они продаются одним комплектом.

Материалы изготовления гидрострелки:

  • Сталь;
  • Нержавейка;
  • Полипропилен.

Некоторые гидрострелки имеют более сложную конструкцию. Они могут быть оборудованы дополнительными датчиками, сеточками и пластинами. Это своеобразный фильтр системы.

Самостоятельно изготовить гидрострелку можно из стали. Но в силу дешевизны и доступности все большую популярность набирает полипропилен. Для прибора потребуется трубка, тройник для патрубков и заглушки.

Из-за большого диаметра трубы для сварочного аппарата нужна специальная насадка. Во время самого процесса пайки следует соблюдать определенные временные промежутки. Ничего сложного в процессе изготовления нет. Тройники соединяются отрезками труб и устанавливаются заглушки.

Создание деталей из полипропилена: особенности

Детали из полипропилена котла могут функционировать при температуре не выше 175 градусов. Именно поэтому можно не переживать, что элементы пострадают. Можно выполнить установку пластиковой гидрострелки.

Детали из полипропилена хорошо выдерживают высокие температуры

Плюсы установки гидрострелки из полипропилена:

  1. Благодаря гладеньким стенкам конструкции теплоноситель движется максимально плавно. А если у котла небольшая мощность, то быстрое движение уменьшает теплопотери.
  2. Полипропилен можно окрасить в любой цвет.
  3. Более дешевый вариант, чем металлические аналоги.
  4. Не поддается коррозии и порчи.
  5. Может работать с котлами небольшой мощности.

Но у полипропиленовых гидрострелок есть и минусы. Такие изделия нельзя использовать для твердотопливного котла. Чем выше мощность отопительного оборудования, тем меньше прослужит гидроколлектор. Из-за большого давления происходит быстрый износ деталей. Монтаж устройства предусматривает использование специальных инструментов. Качество подключения гидрострелки определяет и дальнейшую работу устройства.

Как сделать гидрострелку своими руками (видео)

Разделить контура представляет собой простую конструкцию из трубки и шести патрубков. Изготовление элемента своими руками достаточно простое. Единственное, что может понадобиться – умения сварки.

Примеры гидросрелки (фото)


Добавить комментарий

Гидрострелка для отопления | Екатеринбург

Система отопления – это достаточно сложный «организм» для эффективного функционирования которого требуется добиться максимального согласования, балансировки работы всех его элементов. Добиться такой «гармонии» — не так просто, особенно если система сложная, разветвленная, включающая несколько контуров, различающихся и по принципу работы, и по температурному режиму. Кроме того, отопительные контуры отдельные приборы теплообмена могут иметь свои устройства автоматической регулировки и обеспечения работы, которые своим вмешательством не должны оказывать влияния на функциональные возможности «соседей».

Гидрострелка для отопления

Существует несколько подходов к достижению подобного «унисона», но одним из наиболее простых и эффективных способов является совсем несложное, но очень эффективное устройство – гидравлический разделитель, или, как его чаще называют, гидрострелка для отопления. Что это за элемент, каков принцип его работы, как его правильно рассчитать и смонтировать – в настоящей публикации.

Для чего нужен гидравлический разделитель в системе отопления

Содержание статьи

Чтобы разобраться в предназначении гидрострелки, давайте вспомним, как вообще работает автономная система отопления.

  • В простейшем варианте систему с принудительной циркуляцией можно представить так.

Простейшая одноконтурная система отопления

Схема приведена с большим упрощением. Так, на ней не показаны расширительный бак и элементы группы безопасности, просто из соображений «облегчения» рисунка.

К – котел, обеспечивает нагрев теплоносителя.

N1 – циркуляционный насос, благодаря работе которого теплоноситель перемещается по трубам подачи (красные линии) и «обратки» (синие линии). Насос может быть установлен на трубе или же быть входить в конструкцию котла – особенно это характерно для настенных моделей.

На замкнутом контуре труб врезаны радиаторы отопления (РО), обеспечивающие теплообмен – тепловая энергия теплоносителя передаётся в помещения дома.

При правильном подборе циркуляционного насоса по производительности и создаваемому напору в простейшей одноконтурной системе отопления, его может быть вполне достаточно в единственном экземпляре, и особой нужды в установке дополнительных устройств вроде бы и нет. Будет по этому поводу замечание – несколько позднее.

Циркуляционные насос – важнейший элемент системы отопления
Хотя и существуют схемы с естественной циркуляцией теплоносителя, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления. Как выбрать циркуляционный насос для отопления, как просчитать оптимальные параметры прибора – в специальной публикации нашего портала.
  • Для небольшого дома такой простой схемы может быть вполне достаточно. Но в здании побольше часто приходится использовать несколько контуров отопления. Усложним схему.

Справиться ли один насос с несколькими контурами? Далеко не факт…

На данном рисунке показано, что насос обеспечивает движение теплоносителя через коллектор (Кл), откуда он разбирается на несколько разных контуров. Это могут быть:

— Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (РО).

— Водяные теплые полы (ВТП), для которых уже температура теплоносителя должна быть значительно ниже, значит будут задействованы специальные термостатические устройства. Сенсорная длина контуров теплых полов также обычно превышает в несколько раз обычную радиаторную разводку.

— Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Справится ли наш единственный насос с такой нагрузкой, с таким расходом теплоносителя? Наверное, нет. Конечно, существуют модели высокой производительности и мощности, с большими показателями создаваемого напора, но не беспредельны возможности и самого котла. Его теплообменник и внутренние патрубки рассчитаны на определенную производительность и создаваемое давление, и завышать эти значения – не следует, так как это вполне может привести к выходу из строя дорогостоящей котельной установки.

Да и сам насос, если будет работать постоянно на пике своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, вряд ли прослужит долго. Это не говоря даже о повышенной шумности мощного оборудования и немалом расходе электроэнергии.

  • Какой выход – устанавливать на каждый контур собственный циркуляционный насос, рассчитанный по параметрам своей «подсистемы», которую он обслуживает.

Работа нескольких насосов требует обязательного согласования, иначе система будет разбалансированной

Итак, на каждый из контуров установлен собственный насос. Проблема решена? Увы, это далеко не так – она просто перешла в «другую плоскость» и даже усугубилась!

Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования. Но даже это, скорее всего, не сделает столь сложную схему равновесной. Насосы, как правило, увязаны с системами термостатического регулирования каждого из контуров, то есть их текущие, на данный момент, эксплуатационные характеристики – величины изменяющиеся. Один контур временно приостанавливает свою работу, другой, наоборот, включается. Не исключены варианты одновременного функционирования или, наоборот, временного простоя всех насосов. Циркуляция в одном контуре может создать инерционное, «паразитное» перемещение теплоносителя в другом, там, где это в настоящий момент не требуется – и так далее, разнообразных вариантов может быть немало.

В итоге это нередко приводит к недопустимому перегреву теплых полов, к неравномерности отопления различных помещений, к «запиранию» контуров и к другим негативным явлениям, которые сводят на нет старания хозяев создать высокоэффективную систему.

А хуже всего в этом случае насосу, установленному около котла – вся нестабильность параметров системы в первую очередь отражается на его работе, и в конечном итоге – на «раздерганном», не поддающимся точным регулировкам функционировании котла. А ведь нередко в крупных домах устанавливаются каскадно два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей. Все это вызывает быстрый износ дорогостоящего оборудования.

  • А выход, оказывается, совсем прост – необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Проблема балансировки решается установкой гидравлического разделителя (гидрострелки)

Именно эту функцию и выполняет гидравлическая стрелка (ГС). Это нехитрое устройство устанавливается между котлом и коллектором.

Правильное полное название гидрострелки – гидравлический разделитель. Стрелкой ее назвали, по всей видимости, потому, что она способна перенаправлять гидравлические потоки теплоносителя, обеспечивая сбалансированность всей системы в целом.

Конструкция обычной гидрострелки — чрезвычайно проста

Конструктивно этот элемент представляет собой полую трубу круглого или прямоугольного сечения, заглушенную с обоих торцов, с двумя парами патрубков – выходных, для подачи, и входных – для трубы «обратки».

По сути, образуются два взаимосвязанных, но, по сути – независимых друг от контура: малый конур котла и большой, включающий коллектор со всеми разветвлениями на остальные контуры. В каждом из этих двух контуров свой расход и скорость движения теплоносителя, которые не оказывают сколь-нибудь значимого влияния друг на друга. Обычно показатель Q1 – величина стабильная, так как насос котла работает постоянно на одних оборотах, Q2 – изменяющаяся по ходу текущей работы системы отопления.

По сути, система разделяется на малый контур котла и большой — с приборами теплообмена.

Диаметр трубы подбирается таким образом, чтобы создавался участок пониженного гидравлического сопротивления, что позволяет выровнять давление в малом контуре, поставить его вне зависимости от работы или простоя рабочих контуров. В целом это приводит к сбалансированной работе каждого из участков системы отопления, к плавному, не подверженному скачкам давления и температуры функционированию котельного оборудования и всей системы в целом.

Как работает гидравлический разделитель

В принципе, возможны три режима функционирования гидравлического разделителя.

Иллюстрация Описание режима работы гидрострелки
Это – практически идеальное, равновесное состояние системы. Напор, созданный насосом малого контура котла равен суммарному напору всех контуров отопления (Q1 = Q2). Температура на входе и выходе подачи равны (t1 = t3). Аналогичная ситуация и на патрубках «обратки» (t2 = t4). Вертикальное перемещение теплоносителя минимально или даже вовсе отсутствует. На практике такая ситуация если и встречается, то крайне редко, эпизодически, так как параметры работы контуров отопления имеют тенденцию к периодическому изменению.
Ситуация вторая. Суммарный расход теплоносителя в контурах отопления превышает аналогичный показатель насоса котла (Q1 < Q2). По сути, можно охарактеризовать так, что «спрос» на воду превышает то, что может «предложить» котел. Ситуация достаточно часто встречающаяся, когда одновременно задействовано большинство контуров. В этом случае образуется вертикальный восходящий поток от патрубка обратки большого контура к патрубку подачи. Перемещаясь вверх, вертикальный поток перемешивается с горячим теплоносителем, поступающим от котла. Температурный режим: t1 > t3, t2 = t4.
Ситуация диаметрально противоположная – расход в малом контуре (не изменяясь номинально) стал выше, чем суммарно в контурах отопления (Q1 > Q2). «Предложение» превысило «спрос» на теплоноситель. Типичные причины такой ситуации: – срабатывание термостатической аппаратуры на контурах отопления или на бойлере косвенного нагрева, временно выключающей подачу теплоносителя. – временное полное отключение одного или нескольких контуров из-за невостребованности в отоплении тех или иных помещений. – временный вывод из эксплуатации контуров для проведения ремонтных или профилактических работ. – запуск котельного оборудования для прогрева, с постепенным ступенчатым подключением рабочих контуров. Ничего критичного не происходит – контур котла работает в большей части «на себя», перекачивая основной объем теплоносителя по малому кругу. В самой гидрострелке образуется вертикальный нисходящий поток, от подачи к «обратке». Температурный режим: t1 = t3, t2 > t4. При таком режиме работы температура в «обратке» достаточно быстро доходит до порога срабатывания автоматического отключения котельного оборудования, чем достигается рациональное использование топлива.

Гидравлический разделитель может выполнить еще ряд полезных функций.

  • Прежде всего – обещанное замечание про систему отопления не самого разветвленного типа. Гидрострелка может стать полезным, а иногда даже – и обязательным элементом в том случае, если теплообменник котла изготовлен из чугуна.

Чугунные теплообменники не любят резких перепадов температур — могут дать трещину

Fри всех своих достоинствах этот металл все же обладает существенным недостатком – механической и термической хрупкостью. Резкий перепад температуры с большой амплитудой может привести к появлению трещины в чугунной детали. Таким образом, при розжиге системы отопления в холодное время года может возникнуть очень существенная разница температур – в топке и в трубе обратки. Прогрев теплоносителя в большом контуре займет немало времени, и этот период является весьма критичным для чугунного теплообменника. А вот если контур «укоротить», то есть запустить через гидравлический разделитель, нагрев теплоносителя осуществится гораздо быстрее, и вероятность деформации теплообменника котла будет минимальной.

Кстати, некоторые производители котельного оборудования с чугунными теплообменниками прямо указывают на необходимость установки гидрострелки – нарушение этих требований влечет прекращение гарантийных обязательств.

  • Резкое расширение объема в трубе гидрострелки и вызванное этим падение скорости движения жидкости вполне можно дополнительно «поставить на службу».

Возможные дополнительные функции гидрострелки — сепарация воздуха и очистка теплоносителя от твердых взвесей

  1. Полностью исключить газообразование в теплоносителе – практически невозможно, поэтому в системе отопления устанавливаются спускные краны Маевского или автоматические воздухоотводчики – в группе безопасности, на радиаторах отопления и т. п. Очень эффективным, за счет большого объема, сепаратором воздуха способен стать и гидравлический разделитель. Для этого на него сверху врезают автоматический воздухоотводчик (поз. 1). Кроме того, на моделях заводского производства часто внутри цилиндра устанавливается специальная мелкоячеистая сетка, которая способствует активному отделению растворенного воздуха от жидкости с последующим выпуском его через отводчик.
  2. Резкое замедление скорости потока способствует гравитационному оседанию твердых взвесей, появление которых вполне вероятно в теплоносителе. Если снизу установить кран (поз. 2), то появится возможность регулярно очищать систему от скопившегося шлама.
Видео: Анимированная демонстрация функционирования гидравлического разделителя

Специфика конструкции гидравлического разделителя

Как видно из изложенного, конструкция гидравлического разделителя – достаточно незамысловата. Тем не менее, она должна подчиняться определенным правилам.

В продаже в специализированных магазинах можно встретить немало предложений, разных размеров и конфигураций, то есть имеется возможность подобрать модель, максимально по своим параметрам подходящую под имеющуюся или планируемую систему отопления. Нередко встречаются оригинальные модели, которые конструктивно совмещают и сам гидравлический разделитель, и коллектор для подключения контуров. Иногда можно увидеть гидрострелки и вообще необычной звездчатой конфигурации.

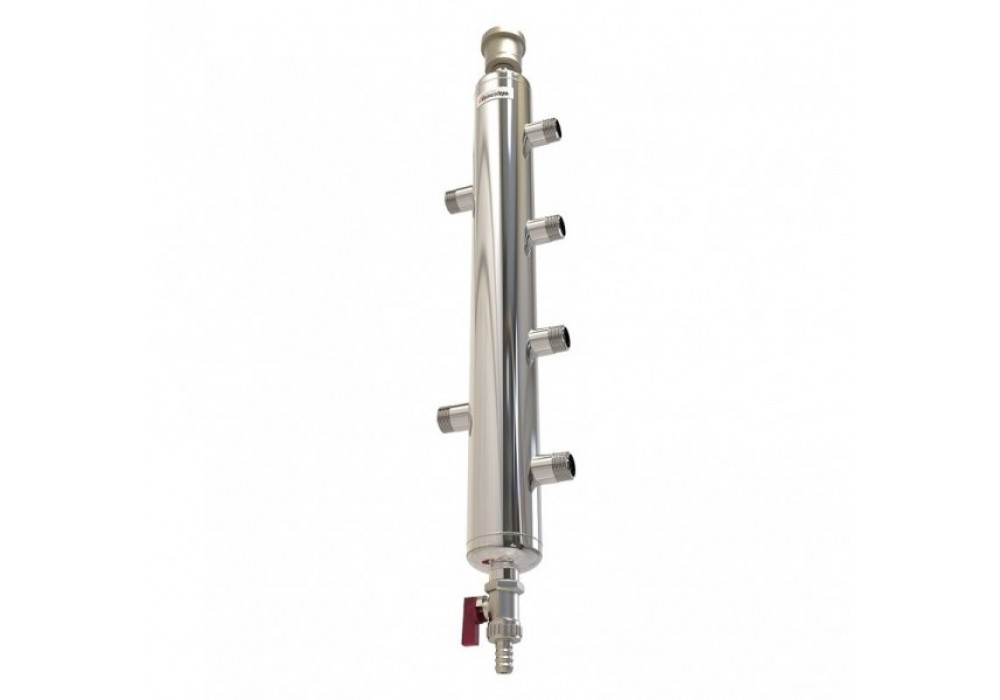

Разнообразные варианты гидравлических разделителей заводского изготовления

Однако, если посмотреть на стоимость этих изделий, то наверняка возникнет мысль о возможности самостоятельного изготовления. И вправду, для хозяина дома, знакомого со слесарными и сварочными работами смонтировать гидравлический разделитель – не должно составить особого труда. Главное, соблюсти рекомендуемые размерные параметры, которые обеспечат оптимальную функциональность прибора.

Классическая схема гидравлического разделителя основывается на правиле «трех диаметров». Как это выглядит – показано на схеме.

«Классическая» схема по принципу «трех диаметров»

Диаметры, безусловно, показывают внутренний, условный проход, вне зависимости от толщины стенок.

Другая схожая схема — с патрубками, чередующимися по высоте. Ее пропорции показаны на второй схеме.

Схема с чередованием патрубков по высоте

Считается, что «ступенька вниз» для подачи будет способствовать лучшей сепарации газов, а «ступенька вверх» на обратке эффективнее отделяет твёрдые взвеси.

Как рассчитать диаметр гидрострелки D – будет рассказано в следующем разделе публикации. А пока что стоить заметить, что подобное соотношение диаметров выбрано неслучайно. Одна из главных целей – обеспечить скорость вертикальных потоков в пределах 0,1 ? 0,2 м/с, не более. Для чего это нужно:

  • Минимальная скорость обеспечивает максимальную очистку теплоносителя от шлама, способствует лучшей сепарации воздуха.
  • При небольшой скорости обеспечивается наиболее качественная естественная конвекция горячего, из подачи, и остывшего, из «обратки» теплоносителя. Это создает определенную температурную градацию по высоте – подобным свойством нередко пользуются применяя гидрострелка в качестве коллектора с разным температурным напором — отдельно для высокотемпературных (радиаторы или бойлер) и низкотемпературных («теплые полы») контуров. Такой подход позволяет снизить нагрузки на терморегулирующее оборудование, повысить общую эффективность каждого из контуров и всей системы в целом.

Гидравлический разделитель, позволяющий добиться градиента температур по высоте

Следует сказать, что вертикальное расположение гидрострелки, хотя и считается «классическим», но отнюдь не является догмой. Если не брать в расчет функции отделения из теплоносителя воздуха и сбора твердых взвесей, то, в зависимости от конкретных условий расположения труб в системе отопления, можно принять и горизонтальный вариант. Причем, даже расположение патрубков подачи и обратки котлового и отопительного контуров тоже может меняться. Несколько примеров представлено на схеме ниже.

Возможные схемы горизонтального размещения гидравлического разделителя

При таком расположении гидравлического разделителя требование к минимизации скорости потока в нем уходит на «второй план» — отделения осадков не требуется, а смешивание происходит за счет встречного направления потоков из первичного котлового контура и контура отопления. Это позволяет задействовать при изготовлении трубы меньшего диаметра. Но при этом необходимо создать условия, чтобы обеспечивалось качественное перемешивание. Для этого подающий и обратный патрубки каждого их контуров должны быть разнесены на расстояние, не менее чем четыре диаметра d, и при этом при любом диаметре патрубка эта дистанция не может быть менее 200 мм.

Пример смонтированной горизонтальной гидрострелки

Гидрострелка не обязательно всегда является сварной стальной конструкцией. Можно встретить немало примеров, когда мастера их изготавливают из медных труб или даже из полипропилена – такое устройство вообще будет стоить совсем недорого. Правда, при использовании пластика температурный режим в системе отделения не должен превышать максимальных 70 °С.

Гидравлический разделитель выполнен из полипропиленовых труб

Можно встретить и совсем неожиданные решения. Так, например, гидравлический разделитель выполняют из труб небольшого диаметра, придавая ему вид решетки. При таком подходе вполне можно ограничиться полипропиленовыми или даже металлопластиковыми трубами O 32 мм.

Решетчатый гидравлический разделитель из труб небольшого диаметра

Следуя этому же принципу, некоторые мастера устанавливают вместо такой решетки несколько секций старого ненужного радиатора отопления. С функцией гидравлического разделителя такое устройство справится в полной мере. Правда, необходимо учесть то, что неизбежны большие тепловые потери. Придётся продумать качественную термоизоляцию подобной импровизированной гидрострелки.

Расчет стандартного гидравлического разделителя

Предлагаемые в продаже готовые гидравлические разделители рассчитаны на определенную мощность системы отопления. Но если принято решение самостоятельно изготовить эту, в принципе, несложную конструкцию, то важно рассчитать базовые параметры – минимальный диаметр самой гидрострелки и диаметры подводящих патрубков. После этого, руководствуясь схемами, представленными выше, несложно будет составить собственный чертеж.

Ниже будут представлены два варианта расчета гидравлического разделителя «классического» вертикального типа.

Расчет от мощности системы отопления

Существует универсальная формула описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки»

Q = W / (с ? ?t)

Q – расход, л/час;

W – мощность системы отопления, кВт

с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг?°С или 1,164 Вт?ч/кг?°С или 1,16 кВт/м??°С)

?t – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен:

Q = S ? V

S – площадь поперечного сечения трубы, м?;

V — скорость потока, м/с.

S = Q / V= W / (с ? ?t ? V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, для качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с. Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час. Можно взять усредненное значение – 540 м/час

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу

S = W / (1,16 ? ?t ? 540) = W / (626 ? ?t)

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр.

D = v (4?S/?) = 2 ? v (S/?)

Подставляем значения:

D = 2 ? v (W / (626 ? ?t ? ?)) = 2 ? v (W / (1966 ? ?t)) = 2 ? 0,02255 ? v(W/?t)

= 0,0451 ? v(W/?t)

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:

  • D = 45,1 v(W/?t) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:

  • D = 55,2 v(W/?t) – для скорости в 0,1 м/с;
  • D = 39,1 v(W/?t) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Быстро провести расчеты поможет встроенный калькулятор, размещенный ниже:

Калькулятор расчета рекомендуемых параметров гидрострелки по мощности и разнице температур

Укажите запрашиваемые значения и нажмите кнопку «Рассчитать параметры гидрострелки»

Укажите ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке

0,1 м/с 0,15 м/с 0,2 м/с

Укажите максимальную мощность системы отопления, кВт

Укажите температурный режим работы системы отопления — температуру в подаче и в «обратке»

Температура подачи

Температура «обратки»

Расчет параметров гидрострелки на основании производительности насосов

Есть и другой способ определить требуемые минимальные размерные параметры гидравлического разделителя. В этом случае за исходные величины будут браться величины производительности насосов в контуре котла и всех контуров отопления и, при наличии, горячего водоснабжения.

Как уже было понятно из описания принципа работы гидрострелки, ее основное предназначение – не перегружать насосное оборудование котельной установки, обеспечивая при этом должный расход теплоносителя во всех контурах отопления. Так на практике и получается, что суммарная производительность всех насосных установок всегда выше аналогичного показателя насоса, обеспечивающего циркуляцию непосредственно через котел.

В самом «пиковом» варианте, когда одновременно задействованы все насосы во всех контурах, суммарная производительность через гидрострелку стане равна разнице:

Q = ?Qот. – Qкот.

?Qот. – суммарная производительность всех насосов на контурах отопления и, если есть, на бойлере косвенного нагрева, м?/час

Qкот. – производительность циркуляционного насоса в малом контуре котла отопления. м?/час.

Вернемся вновь в формулам, которые рассматривались выше.

S = W / (с ? ?t ? V)

Мощность, как уже было показано выше, равна:

W = Q ? с ? ?t

Значит,

S = (Q ? с ? ?t) / (с ? ?t ? V) = Q / V

Отсюда осталось совсем немного для определения диаметра:

D = v (4?S/?) = 2 ? v (Q /(? ? V)) = 2 ? v ((?Qот. – Qкот.) / (? ? V))

Уточнить паспортные характеристики установленного или планируемого к установке насосного оборудования – несложно. Единственное, при расчетах не забывайте приводить значение производительности к единым величинам — м?/час, а скорость потока через гидрострелку – к м/час. Полученный результат останется привести к миллиметрам, умножив на 1000.

Можно сразу упростить формулу, введя константы и рекомендуемую скорость потока, как и в первом расчете. В итоге получаются следующие выражения:

При скорости вертикального потока равной:

  • 0,1 м/с: D = 59,5 ? v (?Qот. – Qкот.)
  • 0,15 м/с: D = 48,6 ? v (?Qот. – Qкот.)
  • 0,2 м/с: D = 42,1 ? v (?Qот. – Qкот.)

Эти соотношения заложены в размещенный ниже калькулятор:

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Укажите запрашиваемые данные и нажмите кнопку «Рассчитать параметры гидрострелки»

Укажите ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке

0.1 м/с 0.15 м/с 0.2 м/с

Укажите удобную единицу измерения производительности насосов

м? в час литров в минуту

Последовательно укажите производительность всех насосов в контурах отопления и горячего водоснабжения. Указываете числом в единицах измерения, которые были выбраны выше. В качестве десятичного разделителя применяется точка. При отсутствии насоса — оставлять поле незаполненным

Укажите производительность насоса (насосов) в малом контуре котла (котлов)

Насос котла №1

Насос котла №2

Рассчитанные величины являются минимальными. Если диаметр будет выше, то никакой беды от этого не случится – плавность работы системы отопления только выиграет. А вот заужение ниже расчетной величины – недопустимо!

Естественно, при приобретении или самостоятельном изготовлении гидравлического разделителя ориентируются на стандартные диаметры труб, но только приведенные от полученных результатов обязательно в большую сторону.

Заключение

Подводя итоги публикации, отметит еще раз основные достоинства системы отопления, оснащенной гидравлическим разделителем:

  • Чугунный теплообменник котла получает надежную защиту от тепловых ударов. Что продлевает срок службы котельного оборудования.
  • Намного упрощается подбор насосов. Для каждого контура модно приобрести прибор необходимой производительности, и это не потребует установки мощного насоса в контуре котла – гидрострелка в полной мере нивелирует этот дисбаланс.
  • Расход теплоносителя через котел отличается стабильностью, то есть оборудование всегда работает в штатном оптимальном режиме, без скачков давления и температуры.
  • Вся система отопления в целом получается сбалансированной, все контуры независимы и не оказывают значимого влияния один на другой.
  • Появляется возможность удаления шлама и газов.

И напоследок – еще один видео-сюжет о значимости гидрострелки в системе отопления:

Видео: Насколько важна гидрострелка в разветвлённой системе отопления?

Гидрострелка для отопления.

Для чего нужен гидравлический разделитель в системе отопления

В каждом жилом доме предусматривается собственная система отопления, которая может быть самой разнообразной. Стоит отметить, что в больших, многоэтажных постройках она не обойдется без такого специального устройства как гидрострелка или гидравлический распределитель, который отвечает за создание естественной конвекции в теплоносителе. Данное устройство можно как смастерить своими руками, так и приобрести в уже готовом виде. Об этом и пойдет речь далее в статье.

Оглавление:

  1. Что представляет собой гидрострелка для отопления? Ее принцип работы
  2. Для чего нужна гидрострелка в системе отопления
  3. Разновидности гидравлического распределителя
  4. На что обратить внимание при покупке гидрострелки для отопления?
  5. Особенности сборки гидрострелки своими руками
  6. Правила относительно установки гидрострелки в системе отопления

Что представляет собой гидрострелка для отопления? Ее принцип работы

Гидрострелка для отопления — это своего рода защитный элемент, отвечающий за балансировку и безопасность отопительной системы. Данное устройство отличается своей простотой и выступает в роли дополнительного узла, рабочая функция которого направлена на сохранение теплообменников в чугунных котлах. Установка гидростаспределительного оборудования особо необходима в таких системах отопления, в состав которых входят батареи,  водонагревательные элементы и другие многоконтурные детали. Оно позволяет сохранять равенство давления во всех секторах котла в пределах нормы и поддерживает бесперебойную режимную работу теплообменников.

Для того, чтобы гидрораспределитель максимально выполнял свои функции, прежде чем его покупать, мастерить и устанавливать, проводят специальные расчеты относительно габаритов и параметров мощности устройства. Для этого есть специальные формулы, ознакомится с которыми можно на специальных форумах в интернете. Так вот, если все расчеты произведены правильно и в параметрах оборудования не были допущены ошибки, то гидрострелка выполняет и свои дополнительные обязанности: нейтрализует накопившиеся осадки ржавчины, накипи в отопительной системе, таким образом продлевая работоспособность насосов, датчиков и других функциональных деталей. Не менее важной задачей гидрострелки считается удаление накопившегося воздуха в контурах отопительной системы. Этот момент важен для сохранения рабочего состояния металлических элементов, которые под его воздействием сильно окисляются и приводят к серьезным поломкам.

Для чего нужна гидрострелка в системе отопления

Гидравлический распределитель в системе отопления — это прежде всего помощник, который отвечает за разделение потоков жидкости и защищает котел от возможных внутренних поломок, то есть это многофункциональный аппарат, установка которого нужна во множествах ситуаций, связанных с работой отопления.

  • Внедрение гидрострелки необходимо в отопительную систему габаритных помещений, площадь которых составляет более 200 кв.м.
  • Когда в системе отопления предусмотрено несколько контуров, в них могут возникать нестандартные ситуации с перепадами нагрузки на оборудование, появятся большие затраты тепловой энергии, а сам тепловой поток станет несбалансированным. Именно такие факторы свидетельствуют о необходимости установки гидрораспределителя.
  • Наличие данного устройства необходимо в тех помещениях где оборудованы теплые полы, работают бойлеры и т.п. оборудование. Так как в таких системах требуется включение не всей отопительной системы, а только ее некоторых контуров и, чтобы не навредить одному элементу за счет другого устанавливают гидрострелки, которые способствуют полноценному функционированию отдельных частей системы и ее балансировке.
  • Бывают случаи, когда в больших загородных коттеджах и т.п. предусмотрено отопление с несколькими котлами, для объединения которых также используют гидравлическую стрелку.
  • Случается так, что во время проведения ремонтных работ батарейное отопление отключают, а в его внутренней среде господствуют холодные тепловые массы, которые при резком запуске соединяются с теплыми, а это чревато тепловым ударом, который приводит к неполадкам, трещинам в чугунном материале и т. д., именно гидрострелка способствует равномерному распределению тепла по контурам системы и защищает ее от таких нештатных ситуаций.

Таким образом, можно сказать, что гидрострелка — это устройство, способное выполнить множество защитных функций в системе отопления, имеющее массу преимуществ и положительных сторон, способствующих налаженной работе насосов и увеличению уровня КПД котлов.

Разновидности гидравлического распределителя

Гидравлические распределители на современном рынке представлены несколькими разновидностями. Они отличаются конструкциями, габаритами, а также расположением патрубков. Об этом детальнее в таблице.

 Разновидности гидравлических распределителей
 по конструкции по расположению патрубков  по габаритам
  •  устройство с 4 патрубками, которое отвечает за работоспособность 2 контуров;
  • агрегат KV серии, в состав которого входит 2 патрубка на одной стороне и 8 или 10 патрубками на другой;
  • коллектор отопления с гидрострелкой, в состав которого входит неограниченное количество патрубков, что способствует организации отдельных ветвей отопления и подключения к ним циркуляционного насоса.
  •  патрубки располагаются на одной оси, что способствует увеличению скорости теплоносителя, а это часто приводит к тому, что частицы мусора попадают в отделение второго контура;
  • чередующиеся патрубки, отличающиеся медленной работоспособностью теплоносителя, что способствует очищению воздуха и контуров от различных примесей.
  •  малогабаритные, объемом менее 20 литров;
  • средних размеров, не более 150 л;
  • большие, объем которых достигает 300 литров.

Таким образом, можно сказать, что гидрострелка максимально способствует снижению нагрузок в трубопроводах отопительной системы и приводит к увеличению ее энергоэффективности. Данное устройство считается очень востребованным в области тепловой структуры, хотя и не применяется в комплектации с твердотопливными котлами.

На что обратить внимание при покупке гидрострелки для отопления?

С понятиями гидрострелка для отопления зачем она нужна и другими базовыми данными о ней разобрались, теперь стоит рассмотреть критерии выбора уже готовых заводских конструкций, что позволит не только обезопасить тепловую систему, а и уберечь семейный бюджет хозяевов, которые планируют осуществить такую технологическую покупку.

Приобрести данный агрегат можно во многих специализированных магазинах, а также на сайтах онлайн-ресурсов. Но прежде чем остановить, свой выбор на конкретной модели рекомендуется проконсультироваться с продавцами, уточнить данные и отзывы о производителе, убедится, что параметры выбранного прибора соответствуют всем расчетам относительно внутренней отопительной системы владений.

Стоит обратить внимание на объем гидрострелки, внимательно учитывать сумму тепловых мощностей всех контуров. Заранее определитесь с моделью, посоветуйтесь с профессионалами на счет расположения патрубков гидрострелки, узнайте какой из вариантов будет выгодней в вашем жилом пространстве.

Все расчеты параметров стоит произвести заранее, чтобы в магазине консультанты предлагали самые подходящие устройства. Гидрострелка для отопления купить которую можно по оптимальной цене, должна способствовать теплоотдачи, а не наоборот задерживать этот процесс.

Особенности сборки гидрострелки своими руками

Для того, чтобы сделанная гидрострелка для отопления своими руками была пригодной для использование мастеру понадобится смекалка, четкие расчеты и полная материально-инструментальная база. Чаще всего с этой целью применяют два материала — это сталь и пропилен. Стоит сразу сказать, что сделать гидравлический распределитель в домашних условиях, тем более хорошего качества не всем под силу. Некоторые умельцы думают, что для работы подойдет обычный отрезок металлической трубы и этого будет достаточно.

Однако, это совсем не так, так как в случае с сталью, нужно еще правильно подобрать ее марку, так как в отопительной системе господствуют слишком высокие температуры и необходимо чтобы ресурс был устойчив к ним. Для этого лучшим вариантом станет либо нержавеющая сталь, либо конструкционная, с которыми очень сложно работать новичкам, поэтому людям без опыта лучше всего купить готовую гидрострелку. Далее рассмотрим вариант сборки стального гидрораспределителя из трубы с внутренней окружностью диаметра 76 мм.

1. Начинается работа из подготовки отверстий в металлической трубе, по всему ее периметру. С помощью сварочного аппарата к проделанным дырам приваривается резьба. В готовом варианте их должно получится восемь — две предназначаются для соединения с котлом, а шесть отвечают за подачу и обратку тепловых масс.

2. Далее привариваются заглушки для концевых отверстий трубы. Неровности сварных швов необходимо нейтрализовать с помощью болгарки. Трубу шлифуют, обрабатывают шпаклевкой и по окончанию всех работ вскрывают красочным материалом из баллончика. Перед тем как пускать самодельную гидрострелку в ход, ее необходимо проверить под воздействием пресса.

Требованиям норм современных отопительных систем соответствует и такой материал как пропилен, который также используют в процессе изготовления гидравлического распределителя своим руками. Именно пропилен характеризуется способностью выдерживать температуру горячей воды до 95 градусов, что соответствует нормам для жилых помещений. Гидрострелка отопления частного дома из этого ресурса не только способствует повышению протока теплоносителя, а и позволяет системе расходовать энергию так, чтобы не возникали значительные потери тепла, что кстати связано с металлическими агрегатами.

Преимуществом пропилена также можно назвать его стойкое противостояние процессам развития коррозии и гниению. К тому же, этот материал на порядок дешевле других, подходящих для изготовления гидрострелки. Готовые конструкции из данного ресурса можно окрашивать в любой предпочтительный цвет. Но рядом с вышеуказанными преимуществами пропилена, необходимо отметить и то, что работать с данным материалом в домашних условиях не стоит, особенно тем мастерам, которые не имею большого опыта работы в технологической сфере. Это еще связано и с тем, что в домашних условиях могут быть неправильно проведены расчеты отопительной системы, ее мощности, а рядом с тем и ее комплектующих элементов, к тому же схема отопления с гидрострелкой может быть неправильно подобранной.

Правила относительно установки гидрострелки в системе отопления

Для того, чтобы работа гидрострелки отопления была продуктивной и безопасной при ее установке мастера должны руководствоваться общепринятыми правилами и рекомендациями профессионалов. В первую очередь это касается расположения агрегата — он должен располагаться исключительно в вертикальном положении, иначе его функциональность будет нарушена, что может привести к серьезным проблемам в отопительной системе частного дома.

Перед установкой и во время самого процесса, мастер должен контролировать скорость теплоносителя в камере. Его показатели должны быть на отметке ниже 0,1 м/с. В деле с гидрораспределительным устройством также действует правило трех диаметров, согласно которому высота разделителя гидрострелки должна быть на порядок меньше высоты распределителя. Также при установке гидрораспределительного элемента должно быть взято во внимание правило, которое говорит о том, что контур, который отличается показателями максимально высоких температур, должен быть присоединен к верхней части разделителя.

Подведем итоги, итак, гидрострелка для отопления является практически незаменимым элементом в современных многоконтурных системах. Она выполняет огромное количество функций, которые напрямую направлены на безопасную работу теплообмена в помещении. Данное устройство не только страхует оборудование от неполадок, а и проводит внутренние санитарные операции, способствующие продлению эксплуатационного периода котлов, насосов и других системных элементов. Для более подробной информации о расчетах гидрострелки отопления смотрите видео:

Гидрострелка для отопления из полипропилена своими руками, расчет, устройство, схема, обвязка гидрострелки с котлом

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Им приписывают множество «чудодейственных» свойств и функций. Но цель данной статьи – не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.


Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.


Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:


Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно. При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой.


В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

  • суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
  • отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
  • расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.


Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

  • низкоуглеродистая сталь;
  • нержавеющая сталь;
  • из полипропилена.

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:


Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.


Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.


Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90—95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

  • число патрубков для подключения всех контуров;
  • диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

  • S – площадь сечения трубы, м2;
  • G – расход теплоносителя, м3/ч;
  • ʋ — скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону пpaктически нулевого давления. Если скорость увеличить, то возрастет и давление.


Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Заключение

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы. Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно. Спаять же ее из трубы и тройников ППР для специалиста не составит труда.

Гидрострелки (гидравлические разделители), коллекторы со встроенной гидрострелкой

Для начала давайте определимся — а для чего вообще нужна гидрострелка?

Для того, чтобы получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае экономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.



Преимущества использования гидрострелок

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к  резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Нужна ли гидрострелка или нет в конкретном случае?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.
Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура?
Ответ: не нужна.
Нужна ли гидрострелка при использовании твердотопливного котла?
Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.

Система с использованием гидравлического разделителя

Принцип работы гидрострелки (гидравлического разделителя)

рисунок 1

Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1

Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Расчет гидрострелки

Чтобы вычислить диаметр гидрострелки, необходимо знать:

  1. Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
  2. Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
  3. Максимальную вертикальную скорость теплоносителя в гидрострелке.

При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

  • дать возможность осесть взвешенным частицам песка, шлама и др.
  • чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
  • уменьшить гидравлическое сопротивление в гидрострелке.
  • выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.

Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.



Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)

Формула расчета диаметра гидрострелки (вариант 1)

D — внутренний диаметр гидрострелки (в метрах)
Q — расход воды 3/сек)
V — скорость потока теплоносителя (м/сек)

Формула расчета диаметра гидрострелки (вариант 2)

D — внутренний диаметр гидрострелки (в миллиметрах)
Q — расход воды 3/час)
V — скорость потока теплоносителя (м/сек)

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м3/сек)
п — константа.  п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м3/час: 80 : 1000 : 60 = 0,001333 м3/сек = 0,00133 х 3600 м3/час = 4,7988 м3/час
D = 18,811 х √(4,7988:0,1) = 130 мм.

Как изготовить гидрострелку самому?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.

Гидравлические коллекторы (котловые коллекторы)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов CALEFFI, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
В зависимости от выбранной проектировщиком системы отопления подбирается один из  основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т. д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.


Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать гидрострелку, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

Для чего нужна гидрострелка в системе отопления?

Гидрострелка для отопления является общеобязательным элементом систем с тепловой мощностью выше 80 кВт. Кроме того такой узел рекомендован к применению во всех случаях обустройства многоконтурной схемы разводки.

Словом, гидродинамический терморазделитель — в просторечии: гидрострелка – это достаточно распространенный узел системы отопления. Поэтому в данной статье мы рассмотрим нюансы использования гидравлической «стрелки».

Схема системы отопления на базе напольного котла Buderus Logano G234 c гидрострелкой

Для чего нужна гидрострелка в системе отопления?

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Причем установка гидрострелки в системе отопления гарантирует 100-процентную защиту котла от разрушительного эффекта «температурного клина», раскалывающего даже чугунные теплообменники.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

  • Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
  • Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

В итоге уровень коэффициента полезного действия котла поддерживается процессом гидродинамического терморазделения ветвей циркуляции на максимально высоком уровне.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

  • Тепловой мощности котла.
  • Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

  • Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
  • Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

принцип работы и расчет

Чертеж Hydro Arrow довольно прост.

Если у вас есть сварочный аппарат и есть опыт сварки, то сварить гидравлическую стрелу самостоятельно довольно просто. Но есть много подводных камней.

Рисунок Hydro Arrows можно найти в Интернете, но все они разные, единого шаблона нет. Все рисунки гидравлических стрелок разные. Все по-разному видят устройство Гидрострелки, но есть одно правило, которое все соблюдают.

Водяной пистолет — это металлическая емкость (т.е. профильная или круглая труба), к которой приварены патрубки подключения котла (подающая и обратная) и потребительские (подающая и обратная).

В качестве опции могут быть сопла для автоматического сброса воздуха (или группы безопасности) 1/2 дюйма в верхней части гидравлического переключателя.

В нижней части — патрубок 1/2 «под кран для удаления шлама и грязи.

Также где-то может быть труба 1/2 «для подачи воды в систему.

Главное правило, которое необходимо соблюдать — правило трех диаметров. Те. диаметр гидравлической стрелы должен быть равен 3 диаметрам форсунок. Чтобы гидравлическая стрела несла основные функции, которые ей предназначены:

Назначение гидрострелки:

1. Удаляет осадок из системы.

2. Удаляет газы из системы.

3. Уравнивает гидравлический перепад в системе.

4.Подает в котел нагретую воду, тем самым продлевая срок службы котла.

Некоторые пытаются сэкономить и своими руками сделать гидро стрелку из полипропилена. Это мнение любителей, ничего не знающих о работе и назначении гидростатического ружья

.

Схема котельной с бойлером косвенного нагрева в разрезе

Схема подключения теплого пола

Простые системы отопления состоят из минимального количества компонентов — это не большое количество труб, несколько радиаторов и бойлер.Для небольших построек и домовладений этого достаточно. Когда необходимо обеспечить теплом большое здание, задача усложняется необходимостью использования дополнительного оборудования — гидравлическая стрела для отопления обеспечит равномерное распределение тепла, снимет перепады давления и уравновесит работу системы отопления.

В этом обзоре мы рассмотрим:

  • Назначение гидравлической стрелы в системе отопления.
  • Конструктивные особенности гидростатических рычагов.
  • Простые расчетные схемы.

В материале будут схемы, полезные советы, подробные пояснения — все очень четко и понятно.

Что такое водяной пистолет

Гидрострелка — гидравлический сепаратор в системе отопления, устройство, предназначенное для правильного распределения теплоносителя по нескольким контурам и устройствам. Это своего рода буферный элемент между котлом и вторичными контурами. Охлаждающая жидкость течет от котла к гидрораспределителю, после чего распределяется в нескольких направлениях.

Самая простая система отопления не требует гидравлической стрелы. Здесь важно правильно выбрать циркуляционный насос и настроить его скорость, чтобы обеспечить необходимое давление. Теплоноситель течет от котла к батареям, отдает там накопленное тепло, а затем возвращается обратно в отопитель — ничего сложного и сверхъестественного. Но строится современный корпус с разветвленной схемой и вспомогательным оборудованием. Вот:

  • Несколько вторичных отопительных контуров (например, на группу помещений или на этаж).
  • Теплые полы — один или несколько контуров.
  • Бойлеры косвенного нагрева — используются для приготовления горячей воды.

И здесь мы можем столкнуться с ситуацией, когда один циркуляционный насос не может протолкнуть теплоноситель по всему контуру. Вода (или антифриз) потечет по пути наименьшего сопротивления, после чего вернется по тому же пути. Например, он пройдет через ближайший котел и частично проникнет в батареи, но для теплых полов этого может не хватить.

Гидравлическая стрела для систем отопления предназначена для обеспечения правильного распределения тепла по контурам и вспомогательному оборудованию. Это чрезвычайно простой гидравлический разделитель, состоящий из отрезков труб того или иного диаметра.

Конструктивные особенности гидравлической стрелы

Нагревательный прибор настолько прост, что в нем буквально нет движущихся частей, электроники или чего-либо еще. Взгляните на его схему — это круглая или прямоугольная труба, загерметизированная с двух сторон.Располагается вертикально или горизонтально. С одной стороны у него два патрубка для подключения к системе отопления, а с другой — два патрубка для подключения к котлу.

Так выглядит гидравлическая стрела для одноконтурной системы отопления. Внутри самой трубы ничего нет — абсолютно пустое место, которое впоследствии заполняется теплоносителем.

Снаружи видны гидравлические стрелки:

  • Подключение котла и отопления.
  • Кран для слива воды.
  • Автоматический воздухоотводчик.

Именно так работают простейшие гидравлические стрелы.

Гидравлическая стрела для систем отопления с несколькими контурами устроена не более сложно. Просто у него больше патрубков для подключения вторичных цепей. Сюда же подключаются котлы и системы теплого пола. Циркуляционные насосы подключаются к каждой подающей трубе через отводы — по одному на каждый контур. Здесь размещены термоманометры для контроля давления и температуры.

Гидрострель и его назначение

Водяной пистолет для обогрева легко собрать самостоятельно, используя сварочный аппарат и отрезки труб нужной длины. Для этого нужно найти подходящий рисунок и подобрать материалы.

Мы разобрали принцип работы гидравлической стрелы отопления — она ​​просто распределяет теплоноситель по нескольким контурам. Его основная задача — создание идеальных условий для работы вторичных и первичных цепей.В первичный контур входит отопительный котел, трубы которого подключены к гидравлическому выключателю. Вторичные петли — все остальное. При равном давлении во всем контуре котел работает в щадящем режиме — часть нагретого теплоносителя попадает в обратную трубу, что снижает нагрузку на источник тепла.

При наличии в системе котла малой мощности, а отопление имеет большую мощность, создаются условия для подачи теплоносителя с обратного патрубка в подающий, в обход котла (частично). В этом случае оборудование работает практически на износ — теплообменники могут прийти в негодность в кратчайшие сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление означает равномерную температуру во всем доме, одинаковое давление во вторичных контурах и сбалансированную нагрузку на котел. В этом случае задача гидравлической стрелки проста — она ​​«распределяет» теплоноситель по нескольким контурам, в каждом из которых есть циркуляционный насос. Регулируя его производительность и подачу охлаждающей жидкости, можно добиться равномерной температуры во всем доме.

Самое главное, что благодаря такой разводке в доме не будет контуров холода, так как теплоноситель будет стекать в каждую трубу, а не только там, где это намного проще.

Уравновешивание давления

Неуравновешенность системы отопления может повлиять на стабильность ее работы. Для длинного контура нужно одно давление, для более короткого — другое. То же касается теплых полов и бойлеров. Если бы в системе был один большой насос сразу на все контуры, то в некоторых местах были бы перегрузки — могли бы сломаться трубы или теплообменник в накопительном водонагревателе. Гидравлическая стрелка распределяет давление и позволяет правильно сбалансировать все контуры.

Работа с несколькими котлами

Есть системы отопления с двумя или даже тремя котлами (иногда и больше). Подобные решения позволяют отапливать достаточно большую площадь или использовать один из котлов в качестве резервного. Если оборудование подключается не последовательно, а параллельно, то это осуществляется через гидравлическую стрелку. В то же время помогает нейтрализовать взаимное влияние вторичных цепей друг на друга.

Гидрострелка позволяет добиться баланса в системах отопления любой сложности. Два-три котла, пять или семь контуров — степень может быть разной. Также раскрывается потенциал для расширения системы. Например, в будущем сюда можно подключить еще один бойлер, полотенцесушитель, летнюю кухню с отдельным отопительным контуром. Все эти работы можно выполнять даже в движении, не останавливая котельное оборудование, сохраняя при этом отопление здания.

Как устанавливается гидравлическая стрела

Оптимальный вариант установки гидравлической стрелы — вертикальный.На дне обычно есть краны для слива воды. В этой части оседает любой мусор, циркулирующий по системе отопления. Осторожно открываем кран — и он сливается. Горячий теплоноситель подается вверх, а обратная труба находится внизу. То же самое и с патрубками для подключения вторичных контуров — они устанавливаются аналогично.

Купленные модели

Коллектор North-M5 является типичным примером. Работает в системах отопления до 70 кВт.Стоимость агрегата около 9,5 тыс. Руб.

Гидравлический пистолет в системе отопления представляет собой распределительное гидравлическое устройство, предназначенное для распределения охлаждающей жидкости по нескольким контурам. Его установка рекомендуется в случаях, когда мощность используемого котла превышает 50 кВт. Стрелка также применяется в сложных разветвленных системах со множеством вторичных цепей — она ​​нужна для балансировки. Вы можете купить или собрать самостоятельно.

Проще всего купить гидравлическую стрелу в готовом заводском исполнении.Самая простая модель, например SINTEK ST-35, обойдется в 2700 рублей, если брать ее напрямую у производителя. Он выдерживает давление до 6 бар и может быть установлен в системах отопления с тепловой мощностью до 35 кВт.

Коллектор отопления с гидравлической стрелкой на 5 контуров предназначен для разветвленных систем, о которых говорилось выше. К нему можно подключить бойлер косвенного нагрева, теплый пол в ванной, кухне и коридоре, а также три основных контура — на первом этаже, в подвале, а также на чердаке.

Другое торговое оборудование:

  • Гидравлический пистолет WOODSTOKE 331 — для отопления мощностью до 70 кВт на 7 контуров. Стоимость устройства 11 тысяч рублей.
  • Warme WGR 80 — это простой гидравлический пистолет с двумя соплами и двумя выходами для подключения вентиляционного отверстия и крана. Стоимость 4000 руб. Модель может работать в системах отопления до 80 кВт.
  • Proxytherm GS 32-1 — гидравлическая стрела выполнена в блестящем корпусе, так как выполнена из нержавеющей стали.Он предназначен для работы в системах отопления до 85 кВт. Стоимость около 7-8 тысяч рублей.
  • Gidruss BM — это целая серия гидравлических выключателей для систем отопления мощностью от 60 до 150 кВт. Они изготовлены из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тысяч рублей.

Готовых гидрострелок тысячи, есть из чего выбрать.

Преимущества магазинного гидравлического ружья очевидны.В первую очередь, они отличаются безупречным качеством сборки. Оборудование должно выдерживать солидное давление — до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общего отопления дома. Изготавливается из проверенных марок стали, предназначенных для строительства отопительного оборудования и других систем.

Во-вторых, заводские гидравлические выключатели уже рассчитаны на использование в системах отопления с той или иной мощностью. Они многократно проверены, поэтому их использование не приведет к несчастным случаям.Также в магазинах будет предложено дополнительное оборудование для монтажа систем отопления. И тогда не будет проблем с гарантией на котлы и радиаторы.

Гидростатическая сборка своими руками

Самостоятельная сборка выполняется в несколько этапов:

  • Расчет гидравлической стрелы на отопление.
  • Подборка материалов.
  • Сварка готовых и расчетных элементов.

Для расчета лучше всего использовать специализированные калькуляторы, учитывающие множество параметров.В простейшем случае воспользуйтесь нашими расчетами.

Формула расчета

Внутренний диаметр d зависит от мощности котла P и разницы между подающей и обратной магистралью ∆t. Делим мощность в киловаттах на разницу температур, извлекаем из получившейся цифры квадратный корень и умножаем полученное значение на 49 — получаем диаметр гидравлической стрелки. Высота трубы составляет 6 диаметров, а расстояние между соплами в два раза больше внутреннего диаметра трубы.

В Интернете много чертежей гидравлических стрел, как простых, так и совмещенных с коллектором. Они позволят собрать то, что вам нужно, причем с минимальными расчетами. В любом случае при сборке и внедрении гидрораспределителя специалисты советуют получить хоть какие-то знания по балансировке систем отопления. Что касается систем отопления больших зданий, то здесь задачу выбора гидравлической стрелы и балансировки отопления стоит доверить профильным специалистам.

Собрать гидростатическую стрелу для отопления своими руками из полипропилена можно, но делать это не рекомендуется — она ​​может не выдержать нагрузки при использовании в больших системах отопления.Тем не менее, многие мастера его практикуют.

Видео

Экология познания. Усадьба: Гидравлический разделитель — это устройство, о котором много мифов. Для того, чтобы понять, с какими задачами действительно способна справиться гидрострелка, а какие ее свойства являются лишь голословными заявлениями маркетологов, предлагаем подробно рассмотреть принцип действия этого агрегата и его назначение.

Гидравлическая стрела представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком.На боковой поверхности корпуса прорезаны патрубки для подключения магистральных труб отопления. Внутри гидравлическая стрела абсолютно полая, в нижней части можно разрезать резьбовой патрубок для установки шарового крана, предназначенного для слива осевшего шлама с нижней части сепаратора.

Как работает гидравлическая стрела

По сути, гидравлический переключатель — это шунт, который замыкает подающий и обратный потоки. Назначение такого шунта — выравнивание температуры теплоносителя, а также его потока в генерирующей и распределительной частях гидравлической системы отопления.Чтобы получить реальный эффект от гидросепаратора, требуется тщательный расчет его внутреннего объема и точек соединения труб. Однако большинство представленных на рынке устройств производятся серийно без адаптации к конкретной системе отопления.


Часто считается, что в полости колбы должны присутствовать дополнительные элементы, такие как делители потока или сетки для фильтрации механических примесей или отделения растворенного кислорода. В реальности такие методы модернизации не демонстрируют сколько-нибудь значительного КПД, и даже наоборот: например, при засорении сети полностью перестает работать гидравлическая стрела, а вместе с ней и вся система отопления.

Какие возможности наделяет гидросепаратор

Среди теплотехников существуют диаметрально противоположные мнения о необходимости установки гидравлических пушек в системах отопления. Масла в огонь подливают заявления производителей гидрооборудования, обещающие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплообмена. Чтобы отделить пшеницу от плевел, давайте сначала рассмотрим совершенно необоснованные утверждения о «выдающихся» возможностях гидравлических сепараторов.

КПД котельной никаким образом не зависит от устройств, установленных после соединительных труб котла. Благоприятный эффект котла полностью заключен в мощности преобразования, то есть в процентном соотношении тепла, выделяемого генератором, к теплу, поглощаемому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, это зависит только от площади поверхности теплообменника и правильного выбора скорости циркуляции теплоносителя.

Многорежимный режим, который якобы обеспечивается установкой гидравлической стрелы, также является абсолютным мифом.

Суть обещаний сводится к тому, что при наличии гидравлической стрелы можно реализовать три варианта соотношения потоков в генераторной и потребительской частях.

Первый — это абсолютное выравнивание расхода, которое на практике возможно только при отсутствии шунтирования и в системе только один контур.Второй вариант, при котором расход в контурах больше, чем через котел, якобы дает повышенную экономию, однако в этом режиме переохлажденный теплоноситель неизбежно попадает в теплообменник через обратку, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный удар.

Существует также ряд аргументов, каждый из которых представляет собой бессвязный набор терминов, но по своей сути не отражает ничего конкретного. К ним относятся повышение гидродинамической устойчивости, увеличение срока службы оборудования, контроль распределения температуры и тому подобное.

Также можно найти утверждение, что гидравлический сепаратор позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается с точностью до наоборот. Если при отсутствии гидравлической стрелы реакция системы на изменение расхода в любой из ее частей неизбежна, то при наличии сепаратора она также абсолютно непредсказуема.

Реальный объем

Однако термогидравлический сепаратор далеко не бесполезен. Это гидротехническое устройство, принцип действия которого достаточно подробно описан в специальной литературе. Гидрострелка имеет четко очерченную, хотя и довольно узкую область применения.

Важнейшим преимуществом гидравлического сепаратора является возможность координировать работу нескольких циркуляционных насосов в генераторной и потребительской частях системы. Часто бывает, что контуры, подключенные к общему коллекторному блоку, снабжены насосами, производительность которых отличается в 2 и более раза.

При этом самый мощный насос создает настолько большой перепад давления, что забор теплоносителя остальными циркуляционными устройствами невозможен. Несколько десятилетий назад эта проблема была решена с помощью так называемой шайбы — искусственного снижения расхода в контурах потребителей путем вваривания в трубу металлических пластин с разным диаметром отверстий.

Гидравлическая стрела шунтирует подающую и обратную линии, за счет чего нивелируется разрежение и избыточное давление в них.

Второй частный случай — это превышение производительности котла по отношению к потреблению в распределительных контурах. Такая ситуация типична для систем, в которых ряд потребителей не работают на постоянной основе. Например, бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются только время от времени, могут быть подключены к общей гидравлике.

Установка гидравлической стрелы в таких системах позволяет постоянно поддерживать номинальную мощность котла и скорость циркуляции, при этом избыточный нагретый теплоноситель течет обратно в котел. При включении дополнительного потребителя разница в затратах уменьшается и излишки больше не отправляются в теплообменник, а в открытый контур.

Гидростатическая пушка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно различается.

Дополнительным эффектом работы гидравлической стрелки можно назвать защиту котла от температурного удара, но для этого расход в генераторной секции должен превышать расход в потребительской сети не менее чем на 20%.Последнее достигается установкой насосов соответствующей мощности.

Схема подключения и установка

Гидравлический переключатель имеет простую схему подключения, как собственное устройство. Большинство правил касаются не столько подключения, сколько расчета пропускной способности и распиновки. Тем не менее, знание полной информации позволит правильно провести монтаж, а также убедиться, что выбранная гидравлическая стрела подходит для ее установки в конкретной отопительной системе.

Первое, что нужно четко понимать, это то, что гидравлическая стрела будет работать только в системах отопления с принудительной циркуляцией. При этом в системе должно быть не менее двух насосов: один в контуре генерирующей части и хотя бы один в потребителе. В других условиях разделитель с низкими потерями будет действовать как шунт с нулевым сопротивлением и, следовательно, закоротит всю систему.

Пример схемы подключения водяной стрелки: 1 — котел отопления; 2 — группа безопасности котла; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — гидравлический сепаратор; 6 — автоматический дефлектор; 7 — запорная арматура; 8 — сливной кран; 9 — № контура.1 бойлер косвенного нагрева; 10 — контур №2 радиаторов отопления; 11 — трехходовой клапан с электроприводом; 12 — контур №3 теплый пол

Следующим аспектом является размер гидравлической стрелы, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчетного расхода в линии. За максимум можно принять расход теплоносителя либо в генерирующей, либо в потребительской части системы отопления по данным гидравлического расчета.

Зависимость диаметра колбы сепаратора от расхода описывается отношением расхода к расходу теплоносителя через колбу. Последний параметр фиксированный и в зависимости от мощности котельной может варьироваться от 0,1 до 0,25 м / с. Частное, полученное при расчете указанного коэффициента, необходимо умножить на поправочный коэффициент 18,8.

Диаметр соединительных трубок должен составлять 1/3 диаметра колбы. При этом подводящие патрубки располагаются сверху и снизу колбы, а также друг от друга на расстоянии, равном диаметру колбы.В свою очередь, выпускные патрубки расположены так, что их оси смещены относительно осей вводов на два правильных диаметра. Описанные закономерности определяют общую высоту корпуса гидравлической стрелы.

Гидравлическая стрела подключается к прямому и обратному магистральным трубопроводам котла или нескольких котлов. Конечно, при подключении гидравлической стрелы не должно быть намека на сужение условного канала ствола. Это правило вынуждает использовать трубы с очень большим условным проходом в трубопроводе котла и при подключении коллектора, что несколько усложняет вопрос оптимизации компоновки оборудования котельной и увеличивает материалоемкость трубопровода.

О разделительных заголовках

Наконец, кратко коснемся темы гидроузлов с несколькими выходами, также известных как сепколлы. По сути, это коллекторная группа, в которой делитель подачи и возврата объединены разделителем. Такие устройства чрезвычайно полезны для согласования работы нескольких отопительных контуров с разными расходами и температурами теплоносителя.

Коллектор вертикального разделения позволяет создавать градиент температуры в выходных патрубках путем смешивания порций теплоносителя.Это позволяет напрямую подключить, например, бойлер косвенного нагрева, группу радиаторов и контуры теплого пола без смесительной группы: разница температур между соседними выходами Sepcoll, естественно, будет поддерживаться в пределах 10-15 ° C, в зависимости от циркуляции. режим. Однако следует помнить, что такой эффект возможен только в том случае, если обратный патрубок генераторной части расположен над обратными выводами потребителей.


По итогу дадим важную рекомендацию.Большинство бытовых систем отопления мощностью до 100 кВт не требуют гидравлического разделителя.

Гораздо более правильным решением будет подобрать мощность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного скачка подключить к сети байпасную трубку.

Если проектная или монтажная организация настаивает на установке гидравлической стрелы, это решение обязательно должно быть технологически обосновано. опубликовано Если у вас есть вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

Многие современные люди задаются вопросом, как устанавливается гидравлическая стрела с коллектором (схема изготовления ниже). При этом даже многие профессионалы со временем начинают понимать, что использование специализированных гидрораспределителей для подключения котлов — довольно эффективное средство, позволяющее значительно повысить эффективность установленной системы отопления.

Старые технологические проблемы

Многие знают, что котлы без подключенных насосов часто подключаются напрямую к коллектору, и именно вместо этого варианта чаще всего используется такая гидравлическая стрела с коллектором (схема изготовления ниже).Эти устройства просто сняли с котлов с насосами, в результате чего их установили на каждый отдельный отопительный контур, но на самом деле этот вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такой разборки его составных частей, при первом включении отопления на нем могут взорваться даже отдельные секции котла, не выдержав такого перепада температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня применяется специализированная гидравлическая стрела с коллектором (схема изготовления представлена ​​в статье). Это устройство предназначено для отделения гидравлики, а точнее, оно отделяет котел непосредственно от остальной системы отопления. Так, например, гидравлическая стрелка с коллектором (показана схема изготовления) может обеспечить один насос в котле, в то время как в системе установлено еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно простое. На данный момент мы не будем разбирать какие-либо высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный отрезок трубы, из которой сделан гидравлический пистолет (гидросепаратор). Расчет гидравлической стрелы позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше всего использовать для его изготовления.

Каково ее назначение

В первую очередь конструкторы стараются исходить из того, что стрелка предназначена именно для разделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле этого будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется объект площадью 1000 м 2, а именно такое оборудование примерно рассчитано на такую ​​среднюю площадь обогрева. .

В связи с этим необходима установка дополнительных насосов, а также использование комбинированных систем. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление — подробнее об этом позже в статья). При этом стоит отметить тот факт, что такое мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелой в комплекте или, по крайней мере, имеется достаточно точная инструкция, как ее подключить.

Если брать котлы меньшего размера, то с ними в основном та же история, но в этом случае придется делать свои собственные.

Где установлена ​​

Гидравлическая стрела устанавливается на напольных котлах без встроенного насоса для обеспечения эффективной защиты котла от больших перепадов температур при первом запуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные устройства — от возможности выхода из строя отдельных секций.

Для исключения подобных неприятных ситуаций используется специализированная гидравлическая стрела. Чертеж и схема котельной в этом случае играют важную роль, так как в зависимости от характеристик отапливаемого объекта нужно выбирать подходящее оборудование. Единственное, на что стоит обратить внимание, так это то, что для различных напольных котлов нужно также использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее разумные деньги, и в этом случае все начинается с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальный производственный коллектор отопления гидростатический. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос от котла, чтобы не испортить установленную гидравлику системы, но на самом деле конструкция некоторых устройств выполнена таким образом, что сделать эту процедуру вряд ли удастся.Именно в таких ситуациях соединение котла и коллектора становится идеальным решением.

Как осуществляется установка в такой ситуации?

Изначально нарисована схема. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплых полов.
  • В системе будет использоваться отопительный контур, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать диаграмму коллектора — достаточно иметь хоть какое-то представление о том, как работает такая система.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрела. При расчете мощности нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить диаметр резьбы, но при этом сделать более длинную стрелку.В некоторых ситуациях целесообразно снизить общую мощность закупаемого оборудования по мощности до двух раз, так как, например, устройства на 80 кВт нужны не в каждом доме, и в таких случаях вполне оптимальным будет оставить оборудование мощностью 40 кВт и более.

Как устроить

Некоторые, кто пользуется схемой изготовления гидравлической стрелы своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что установка этого устройства на коллектор также хороший вариант, который в итоге позволяет добиться законченного и гармоничного дизайна, который в дальнейшем будет удобен в использовании, проверке и обслуживании.

В этом случае котел можно смонтировать примерно за три метра до точки установки стрелки, а подводящий и обратный трубопроводы котла можно проложить через пол, если в доме есть пирог. Отличия в том, где будет крепиться ваша стрела, а главное, в этом случае это установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы выше), в которой котел установлен без предохранительного клапана, в этом случае к верхней части устройства рекомендуется приварить дюймовую резьбу для крепления специальной группы безопасности.

Также рекомендуется приварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является вставка специализированных муфт для крепления термометров в систему «котел, гидравлическая стрела и коллектор». В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко контролировать состояние системы отопления.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то самостоятельно сварить полноценную гидравлическую стрелу в этом случае нет ничего сложного.Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время найти рисунок гидростатической стрелы нет ничего сложного, но при этом нужно правильно понимать, что все такие рисунки разные, и конкретного шаблона нет. Каждый специалист по-своему видит устройство гидравлической стрелы, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрелка представляет собой некий металлический контейнер, к которому привариваются трубы, предназначенный для подключения к котлу и обеспечения подачи и возврата. Также в систему встроены потребительские трубы.

По желанию вы можете использовать соединения, предназначенные для автоматического выпуска воздуха в верхней части установленной стрелки. В нижней части установлена ​​отводная труба, обеспечивающая отвод различного шлама и грязи. Помимо прочего, в каком-то месте также можно поставить трубу для подпитки воды в системе.

Первое правило

Самым важным правилом, которое необходимо всегда соблюдать, является так называемое «правило трех диаметров», то есть диаметр установленной вами гидравлической стрелы должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидравлический сепаратор мог полностью выполнять свои основные функции, а именно:

  • отделять отстой из системы;
  • удалить газы;
  • уравнять гидравлический перепад; №
  • подает в котел нагретую воду, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и делать гидравлические стрелы из полипропилена своими руками, но на самом деле это абсолютно неправильное решение, принимаемое в основном людьми, мало разбирающимися в особенностях работы такой техники.

По этой причине стоит использовать только полноценные металлические трубы, которые позволят полностью реализовать потенциал такой технологии и действительно эффективно проявят себя на протяжении всего срока эксплуатации такой системы.

Hydro arrow для отопления — назначение, принцип действия и расчет

2 (40%) голосов: 1

Для того, чтобы система отопления работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех ее компонентов, а также всего элементы хорошо справляются со своими функциями.Такая задача довольно сложная, особенно если речь идет о разветвленном механизме с большим количеством контуров.

Очень часто такие контуры имеют индивидуальные схемы термостатирования, свой температурный градиент, отличаются пропускной способностью, а также необходимым уровнем давления теплоносителя. Для того, чтобы все узлы объединить в единое целое. Решить эту проблему поможет водяной пистолет для отопления. О том, что такое заголовок с низким уровнем потерь и как он работает, мы расскажем в этой статье.

Узнать цену и купить отопительное оборудование и сопутствующие товары Вы можете у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Гидравлическая стрела MEIBES MHK 32

Назначение гидравлического сепаратора

Если вы планируете установить в своем доме простую систему отопления закрытого типа, где не более двух циркуляционных насосов, то в гидросепараторе нет необходимости.

Когда есть три контура и насосы, и один из них необходим для работы с бойлером косвенного нагрева, то и здесь нельзя прибегать к установке гидрострелок… Гидравлическую стрелу желательно устанавливать в больших домах, где имеется два и более контура отопления. Гидравлическая стрелка нужна для того, чтобы уравновесить уровень давления во всей котельной системе при изменении показателей в основном контуре. Такой агрегат отвечает за настройку трехконтурного варианта системы, в которую одновременно входят водонагреватель, радиатор отопления и теплый пол.

При соблюдении всех правил гидродинамики будет обеспечена стабильная работа в штатном режиме.

Кроме того, гидравлическая стрела выполняет роль своеобразного отстойника, в котором с охлаждающей жидкости удаляются различные отложения: накипь, коррозия. Это достигается только при полном соблюдении всех гидромеханических норм.

Эта функция гидравлической стрелы, изготовленной как из нержавеющей стали, так и из других материалов, способствует долговечности многих элементов системы отопления. Кроме того, устройство удаляет воздух, образующийся в охлаждающей жидкости, тем самым уменьшая окислительный процесс в механических частях.

Традиционная версия заголовка с малыми потерями имеет только одну цепь. В случае отключения нескольких ответвлений потребление тепла в системе снижается. Именно поэтому температура теплоносителя после прохождения всего пути не сильно снижается. Гидрострел позволяет поддерживать стабильный уровень потребления тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Чтобы ответить на вопрос: для чего нужна гидравлическая стрелка, следует понимать, как работает система отопления.Самый простой вариант системы принудительной циркуляции в упрощенном виде состоит из:

  • котел (К), здесь подогревается теплоноситель;
  • Циркуляционный насос
  • (N1), за счет функционирования которого теплоноситель движется по подающим трубам (красные линии) и обратным трубам (синие линии). Насос монтируется на трубе или входит в конструкцию котла — особенно это характерно для настенных моделей;
  • радиаторов отопления (РО), за счет которых происходит теплообмен — тепловая энергия теплоносителя передается в помещения.

При правильном выборе циркуляционного насоса с точки зрения производительности и создаваемого давления в простой одноконтурной системе вам может хватить одного экземпляра, и вам не придется устанавливать вспомогательные устройства.

Циркуляционный насос — неотъемлемая часть системы отопления. Благодаря этому устройству повышается эффективность системы.

Для небольших по размеру домов такой простой планировки может быть достаточно. Но в больших помещениях очень часто приходится прибегать к использованию нескольких отопительных контуров.Усложним схему.

Гидравлический пистолет в системе с несколькими отопительными контурами

Как видно на рисунке, благодаря насосу теплоноситель циркулирует по коллектору Kl, откуда разбирается на несколько различных контуров. Это может быть:

  1. Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (RO).
  2. Водяной теплый пол (ВТП), для которого температурный режим теплоносителя должен быть намного ниже. Это означает, что вам придется использовать специально разработанные термостатические устройства.Чаще всего длина датчика контуров теплых полов в несколько раз превышает обычную разводку радиаторов.
  3. Домашняя система безопасности горячей воды с установкой (БКН). Здесь к циркуляции теплоносителя предъявляются совершенно особые требования, так как обычно температура нагрева горячей воды также регулируется путем изменения расхода теплоносителя, протекающего через котел.

Теперь возникает вопрос: сможет ли один насос справиться с такой большой нагрузкой и таким расходом теплоносителя? Вряд ли.Несомненно, на рынке можно найти высокопроизводительные и мощные модели, отличающиеся хорошими показателями создаваемого давления, но здесь стоит учесть возможности самого котла, которые нельзя назвать неограниченными. Он и патрубки рассчитаны на определенную пропускную способность и определенное возникающее давление. Если вы превысите заданные параметры, можно просто прийти к выводу, что ваш обогреватель выйдет из строя.

И если помпа всегда функционирует на грани своих возможностей, обеспечивая теплоносителем все контуры разветвленной системы, то прослужит недолго. Кроме того, работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в большом количестве.

Для решения этой проблемы необходимо разбить всю гидросистему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Как установить гидравлическую стрелку

Именно для этого предназначена гидравлическая стрела, которая монтируется между котлом и коллектором.

Установка гидравлической стрелы в систему отопления позволяет избавиться от скачков температуры напора.

Что такое гидравлический разделитель и его устройство?

Гидравлический сепаратор представляет собой полый вертикальный резервуар из труб большого диаметра (квадратного профиля) с эллиптическими торцевыми крышками.

Размеры сепаратора определяются мощностью котла и зависят от количества и объема контуров

Корпус из тяжелого металла установлен на опорных стойках, чтобы избежать линейной нагрузки на трубопровод. Компактные устройства крепятся к стене на кронштейнах.

Соединение емкостного водонагревателя и отопительного трубопровода осуществляется с помощью фланцев или резьбовых соединений.

Автоматический клапан сброса воздуха расположен в самой верхней части корпуса. Осадок утилизируется с помощью клапана или используется специальный клапан, который врезается снизу.

Материал, из которого изготовлен водяной пистолет — нержавеющая низкоуглеродистая сталь, медь, полипропилен. Кузов обработан антикоррозийным составом, покрыт теплоизоляцией.

Гидравлическое стрелочное устройство

Принцип действия

Теперь, когда мы знаем, для чего предназначен водяной пистолет, и разобрались с его конструкцией, можно переходить к особенностям его функционирования.

В процессе своей работы различают три основных режима.

Схема работы гидравлического разделителя

Режим один.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидровыключателю.

Охлаждающая жидкость не задерживается в гидравлической стреле, а проходит по ней горизонтально, практически не создавая вертикального движения.Температура теплоносителя на подающих трубках (Т1 и Т2) одинакова. Естественно такая же ситуация и с патрубками, подключенными к «обратке» (Т3 и Т4). В этом режиме гидравлическая стрелка фактически никак не влияет на работу системы.

Но такое положение равновесия — крайне редкое явление, которое можно заметить лишь изредка, так как начальные параметры системы всегда имеют тенденцию к динамическому изменению.

В продаже имеются коллекторные модели со встроенным гидравлическим разделителем.Вы можете выбрать варианты для 2, 3, 4 или 5 контуров.

Второй режим.

На данный момент так сложилось, что суммарный расход по контурам отопления превышает расход в контуре котла.

Довольно часто приходится сталкиваться с такой ситуацией, когда все контуры, подключенные к коллектору, именно в этот момент требуют максимального расхода теплоносителя. Проще говоря — мгновенная потребность в теплоносителе превысила то, что может произвести котловой контур.В этом случае система не остановится и не выйдет из равновесия. Просто вертикальный восходящий поток от «обратной» трубы коллектора к подающей трубе сам сформируется в гидравлической стрелке. При этом горячий теплоноситель, циркулирующий по «малому» контуру, будет смешиваться с этим потоком в верхней зоне гидросепаратора. Температурный баланс: Т1> Т2, Т3 = Т4.

Коллектор с гидравлической стрелой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и теплые полы.Он самый популярный в своем сегменте. Наличие 4-х контуров позволяет дополнительно подключить воздухонагреватель в вентиляцию. Для подключения резервного котла понадобится 5 контуров.
Режим 3.

Этот режим работы гидросепаратора является, по сути, основным — в грамотно спланированной и правильно смонтированной системе отопления именно он будет преобладать.

Расход теплоносителя в «малом» контуре превышает такой же суммарный показатель на коллекторе, или, другими словами, «спрос» на необходимый объем стал ниже «предложения».Для этого может быть много причин: — Оборудование термостатического контроля в контурах уменьшило или даже временно остановило поток хладагента от подающего коллектора к теплообменным устройствам.

Температура в бойлере косвенного нагрева достигла максимума, и давно не поступает горячая вода — прекращена циркуляция через бойлер. Отдельные радиаторы или даже контуры отключаются на какое-то время или на длительный период (необходимость в обслуживании или ремонте, нет необходимости отапливать временно неиспользуемые помещения и другие причины).Система отопления вводится в эксплуатацию поэтапно, с постепенным включением отдельных контуров.

Ни одна из вышеперечисленных причин не повлияет отрицательно на общую функциональность системы отопления. Избыточный объем теплоносителя при вертикальном нисходящем потоке просто уйдет на «обратку» малого контура. Фактически, котел будет обеспечивать несколько лишний объем, и каждый из контуров, подключенных к коллектору или непосредственно к гидравлическому переключателю, займет ровно столько, сколько требуется на данный момент.Температурный баланс для этого режима работы: Т1 = Т2, Т3> Т4.

При установке гидравлической стрелы в индивидуальных системах отопления чаще всего используются пластиковые модели, которые дешевле, и их устанавливают с использованием арматуры.

По сути, гидравлическая стрела имеет один-единственный принцип действия, он обозначен цифрой три. Добиться идеального режима (изображенного на первой схеме) невозможно, так как гидравлическое сопротивление ответвлений потребителей постоянно меняется из-за работы термостатов, и так точно подобрать насосы не получится.Действовать по второй схеме недопустимо, так как в этом случае большая часть теплоносителя будет циркулировать по кругу от потребителей.

В результате вы получите более низкую температуру в системе отопления, потому что со стороны котла в гидравлический пистолет будет подмешиваться небольшое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на устойчивости системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды необходимой температуры.А уже за его понижение в контурах отвечают трехходовые клапаны. Основная функция гидравлической стрелки в системе отопления — создание зоны с нулевым давлением, откуда можно будет отвести теплоноситель любому количеству потребителей.

Расчет гидро стрелы

Многие пользователи задаются вопросом: как рассчитать гидравлическую стрелу для отопления? Так как устройства, которые есть в продаже, рассчитаны на определенную мощность системы отопления.

Многие хотят сделать прибор своими руками, и тогда очень важно производить правильные и точные расчеты.

Приведем расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой энергии, теплоемкости теплоносителя и разницы температур в подающем и обратном трубопроводах.

Формула расчета расхода теплоносителя Q = Вт / (с × Δt)

Q — расход, л / ч;
Вт — мощность системы отопления, кВт
с — тепловая мощность теплоносителя (для воды — 4.19 кДж / кг × ° С или 1,164 Вт × ч / кг × ° С или 1,16 кВт / м³ × ° С)
Δt — разница температур подачи и возврата, ° С.

При этом расход при движении жидкости по трубе равен: Q = S × V
S — площадь поперечного сечения трубы, м2;
В — скорость потока, м / с.

S = Q / V = ​​Вт / (с × Δt × V)

Экспериментально доказано, что для оптимального перемешивания в гидравлическом сепараторе, качественного разделения воздуха и осаждения шлама скорость в нем не должна превышать 0.1 — 0,2 м / с.

Поскольку единицей измерения является час, мы умножаем его на 3600 секунд. Получается 360 — 720 м / ч.

Можно взять среднее значение — 540 м / ч.

Если расчет производится для воды, то для упрощения формулы можно ввести сразу несколько начальных значений:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).

Определив сечение, используя формулу площади круга, легко определить требуемый диаметр:
D = √ (4 × S / π) = 2 × √ (S / π) .

Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √ (W / Δt) \ u003d 0,0451 × √ (Вт / Δt).

Поскольку значение будет получено в метрах, что не очень удобно, вы можете перевести его прямо в миллиметры, умножив на 1000.

В итоге формула будет выглядеть так:
D = 45,1 √ (Вт / Δt) — для скорости потока в трубе водяного пистолета 0,15 м / с.

Определив диаметр гидравлической стрелки, несложно рассчитать диаметры впускного и выпускного патрубков.

Поэтому водяной пистолет для отопления решает важные задачи. При необходимости его необходимо смонтировать.

Понимание базовой схемы гидродинамики

Джош Косфорд, ответственный редактор

Из любой темы, находящейся под зонтиком гидравлической энергии размером с патио, гидравлическая символика привлекает больше всего запросов от тех, кто хочет узнать больше о гидравлической энергии. Чтение любой схемы с более чем тремя символами может быть сложной задачей, если ваш опыт ограничен.Но это возможно. Фактически, требуется лишь базовое понимание того, как работают символы и как они расположены на диаграмме. Одна из проблем — даже если вы запомнили каждый символ в библиотеке — это понять, почему тот или иной символ используется в схеме; Этой части трудно научить, и она приходит только с опытом.

В этом месяце я дам вам основы, чтобы вы знали, как нарисованы и структурированы стандартизированные линии и формы для универсальной интерпретации. Если вы уже знакомы со схемами, обратите внимание на простоту.В некоторых случаях я также попытаюсь привести примеры старых символов, поскольку на многих заводах есть старые машины со старыми схемами.

Основными элементами любой схемы являются линии разного типа. Чаще всего используется сплошная черная линия, которую я называю базовой линией. Это многофункциональная линия, которая используется для всех распространенных форм (например, квадратов, кругов и ромбов) в дополнение к отображению проводников жидкости, таких как линии всасывания, давления и возврата.

Другой широко используемый стиль линий — это пунктирная граница или линия ограждения.Он представляет собой группу гидравлических компонентов как часть составного компонента (такого как направляющий клапан с пилотным управлением, вместе с пилотным и основным клапаном), вспомогательной цепи (например, цепи безопасности для гидравлического пресса) или подставки. отдельный гидравлический коллектор с картриджными клапанами. Как правило, пограничное ограждение представляет собой четырехсторонний многоугольник, использующий пунктирную линию с различными символами клапана, содержащимися внутри, как представление реальной гидравлической системы.

Третья наиболее часто встречающаяся линия — это простая пунктирная линия.Это линия с двойной функцией, представляющая как пилотную, так и дренажную линии. Пилотная линия как в представлении, так и в функциях использует гидравлическую энергию для подачи сигналов или управления другими клапанами. Умение понимать пилотные линии является ключом к пониманию современных гидравлических схем. В качестве дренажной линии пунктирная линия просто представляет любой компонент с текучей средой утечки, требующий пути, представленного на чертеже.

Когда линии на схеме представляют шланги, трубы или трубы на машине, часто требуется, чтобы они пересекались или соединялись с другими трубопроводами.В случае соединенных гидравлических трубопроводов точка или узел добавляется к соединению на чертеже, чтобы показать, как они соединяются на машине. Линия, которая пересекается на чертеже, не обязательно должна пересекаться на машине, но требуется пояснение к чертежу, чтобы отличать пересекающиеся линии от линий, которые соединяются. Линии пересечения раньше показывались как прыжок или мост, но сейчас стандарт таков, что они просто пересекаются без драматизма.

Если мы станем немного более продвинутыми, чем ваша базовая линия, у нас есть три другие общие формы, используемые в гидравлических схемах.Это круг, квадрат и ромб. Девяносто девять процентов гидравлических символов используют одну из этих трех в качестве основы. Насосы и двигатели любого типа изображены в круге, как и измерительные приборы. Клапаны любого типа используют в качестве начала основной квадрат. Некоторые из них представляют собой просто один квадрат, например, напорные клапаны, но другие используют три соединенных квадрата, например, с трехпозиционным клапаном. Ромбы используются для обозначения устройств для кондиционирования жидкости, таких как фильтры и теплообменники.

Квадрат применяется в основном для клапанов разного типа; Клапаны давления и направляющие клапаны являются наиболее распространенным применением.Один квадрат используется для каждого упрощенного клапана давления, который я могу придумать; предохранительные клапаны, редукционные клапаны, уравновешивающие клапаны, клапаны последовательности и т. д. Каждый клапан давления, за исключением редукционного клапана, является тем, что мы называем нормально закрытым, который не пропускает жидкость в нейтральном состоянии. Клапаны должны открываться прямым или пилотным давлением, которое может возникать в любом месте в пределах настройки пружины.

Если мы сломаем символ предохранительного клапана, мы увидим еще несколько форм, которые ранее не обсуждались.Первый — это стрелка. В большинстве случаев стрелки не используются, и мы предполагаем, что жидкость может течь в любом направлении. В случае с нашим предохранительным клапаном жидкость протекает через него только в одном направлении, как мы можем видеть по вертикальной смещенной стрелке. Вторая стрелка предохранительного клапана нарисована по диагонали, что означает возможность регулировки. В этом случае пружина, на которую он накладывается, означает, что этот предохранительный клапан имеет пружину с регулируемыми настройками давления.

Предположим, что предохранительный клапан установлен на 2000 фунтов на квадратный дюйм. Вы заметите пунктирную линию, идущую снизу символа, закругляющую угол и прикрепленную к левой стороне.Эта пунктирная линия указывает на то, что клапан напрямую управляется давлением на его впускном отверстии, и что управляющая жидкость может воздействовать на клапан, нажав стрелку вправо. На самом клапане, конечно, нет стрелки, но, как и в символах гидравлики, он просто представляет собой визуальную модель того, что происходит. Когда давление в пилотной линии приближается к 2000 фунтов на квадратный дюйм, стрелка нажимается, пока клапан не достигнет центра, позволяя жидкости проходить, что, в свою очередь, снижает давление до 2000 фунтов на квадратный дюйм.

Редукционный клапан — единственный нормально открытый клапан давления в гидравлике.Как видите, он очень похож на предохранительный клапан, за исключением двух изменений символа. Во-первых, стрелка показывает, что поток течет в нейтральном положении, в то время как предохранительный клапан заблокирован. Во-вторых, он получает свой пилотный сигнал от клапана. Когда давление ниже по потоку поднимается выше значения настройки пружины, клапан закрывается, предотвращая попадание входящего давления в канал ниже по потоку, что позволяет давлению снова снизиться до значения ниже настройки давления.

В гидрораспределителях по-прежнему используются квадратные конверты, что видно по показанным тарельчатым клапанам 2/2 и соленоидным клапанам 4/3. Каждый конверт — или квадрат — представляет одно из возможных положений клапана. Тарельчатый клапан 2/2 не определяет, как перемещается клапан, но указывает, что он блокирует поток в одном положении и разрешает поток в другом. Клапан 4/3 показывает, что он блокирует весь поток в среднем (нейтральном) положении. Затем его можно сдвинуть влево или вправо, по существу, обратное течение потока из рабочих портов. Символы пружины расположены над каждым из символов соленоидов и представляют собой сдвоенные соленоиды с функцией центрирования пружины.

Круги обозначают насосы и двигатели в 90% используемых символов, а также могут использоваться в обратных клапанах или манометрах. Треугольные стрелки обозначают направление движения жидкости; в случае насосов он обращен наружу, а у двигателей — внутрь. Двигатели часто бывают двухоборотными и также имеют треугольник внизу, позволяющий жидкости входить в любой порт. Некоторые насосы также могут быть двигателями одновременно и, кроме того, могут быть двухоборотными, как показано на следующем символе. Обозначение насоса переменной производительности с компенсацией давления сильно различается, а иногда просто отображается стрелкой внутри круга. Этот конкретный пример — мой любимый, он несколько прост, хотя он может быть довольно сложным, показывая отдельные символы для различных компенсаторов, отверстий и / или пропорциональных клапанов.

Последняя основная форма, обычно используемая в гидравлической символике, — это ромб. Ромбы обозначают устройства кондиционирования, такие как фильтры, нагреватели или охладители.Вы можете представить, что пунктирная линия, разделяющая символ фильтра пополам, улавливает частицы, когда они проходят. Для кулера две направленные наружу стрелки представляют тепло, излучаемое кулером. Наконец, показан теплообменник типа жидкость-жидкость, показывающий путь входящей и исходящей жидкости, которая отводит тепло из системы.

Основы гидравлической символики довольно просты, но я лишь коснулся их поверхности. Есть много специализированных символов, обозначающих такие вещи, как электроника, аккумуляторы, различные цилиндры и шаровые краны, которые у меня нет возможности показать. Более того, каждый символ, который я показал, представляет небольшую часть возможных модификаций каждого из них; вероятно, существует сотня или больше способов изобразить гидравлический насос схематическим обозначением.

Наконец, способы комбинирования гидравлических символов для создания полной схемы, представляющей реальную машину, бесконечны. Я рекомендую вам потратить время на чтение гидравлических схем, чтобы интерпретировать символы, когда у вас есть время. Вы не только обнаружите уникальные символы, но и найдете уникальные способы использования старых символов и компонентов в гидравлической цепи.

Книга 2, Глава 11: Цепи делителя потока

Рисунок 11-1. Обозначение ISO для делителя потока.

Когда необходимо разделить одну гидравлическую линию на два или более идентичных пути потока, тройник или несколько тройников могут быть первым решением. Однако, если сопротивление во всех ветвях неодинаково, поток может сильно различаться на каждом пути. Добавление регуляторов потока на выходах тройников позволяет изменять сопротивление и выравнивать поток в каждой ветви, но во время работы машины изменения рабочего сопротивления часто требуют постоянных изменений потока. Устройство, называемое делителем потока , разделяет поток и в большинстве случаев компенсирует перепады давления. Делитель потока может разделять поток поровну, неравномерно и более чем на два пути. Одна конструкция поддерживает постоянный поток на одном выпуске и направляет любой избыточный поток на второй выпуск.

На рис. 11-1 изображен символ ISO для клапана деления потока. Символ ISO показывает функцию клапана, но не указывает на его конструкцию. Жидкость, поступающая в делитель потока, разделяется и равномерно проходит к обоим выпускным отверстиям.На Рис. 11-2 показан символ золотникового делителя потока, который лучше показывает работу клапана. Обратите внимание, что делитель потока золотникового типа не допускает обратного потока. При использовании делителя потока золотникового типа для синхронизации цилиндров добавьте обратные клапаны для пропускания обратного потока. Однако при реверсировании цилиндров синхронизация с делителем потока золотникового типа отсутствует.

Рисунок 11-2. Делитель потока золотникового типа. Рисунок 11-3. Делитель и сумматор потока золотникового типа.

На рис. 11-3 показан делитель / сумматор, который синхронизирует приводы в обоих направлениях движения.Он разделяет поток насоса на приводы, а также обеспечивает возврат равного обратного потока из обоих портов цилиндра.

На рис. 11-4 изображен делитель потока с перепускными предохранительными клапанами, которые позволяют отстающему цилиндру завершить свой ход. Обратные клапаны обратного потока позволяют свободно обтекать золотник делителя при возврате привода.

На рисунках 11-5 и 11-6 показан символ приоритетного делителя потока. Порт CF (регулируемый поток) этого делителя потока всегда имеет одинаковый поток, когда насос производит этот поток или больше.Избыточный поток насоса проходит через порт EF (избыточный поток) в резервуар или в другой контур.

Рисунок 11-4. Делитель потока золотникового типа с перепускными клапанами и обратными клапанами.

На рисунках 11-7 и 11-8 показаны символы делителя потока моторного типа (нарисованные производителями). Делитель потока этого типа более эффективен в большинстве схем. Делители потока моторного типа также хорошо работают в контурах усиления потока и / или давления. Они доступны с несколькими выходными портами и / или с неравными потоками.

Золотниковые делители потока и контуры

Золотниковые делители потока разделяют поток через фиксированные отверстия с компенсацией давления.Функция компенсации давления обеспечивает почти равный поток через отверстия — даже при колебаниях давления на входе и / или выходе.

Рисунок 11-5. Золотниковый приоритетный делитель потока с фиксированным расходом. Рисунок 11-6. Регулируемый золотниковый приоритетный делитель потока.

Золотниковые делители потока могут разделять поток поровну или неравномерно, в зависимости от размера отверстия. Всегда используйте золотниковые делители потока при их номинальном расходе или около него.Поскольку в большинстве конструкций используются фиксированные диафрагмы, равенство расхода плохое, если расход ниже их номинального. Если расход превышает номинальное значение клапана, высокое падение давления приводит к снижению производительности и нагреву жидкости.

Рисунок 11-7. Делитель потока моторного типа. Рисунок 11-8. Неравномерный трехходовой делитель потока моторного типа.

Точность деления золотниковых делителей потока может достигать ± 5%, в зависимости от разницы давлений на выходных отверстиях.

На рис. 11-9 показан золотниковый делитель потока, делающий потоки насоса поровну. В этом контуре поток к каждому распределителю почти одинаков, даже если один цилиндр работает под высоким давлением, а другой цилиндр находится под низким давлением или остановлен центрированным клапаном.

Рисунок 11-9. Делитель потока золотникового типа с трубопроводом для разделения потока насоса. (Показано в состоянии покоя с работающим насосом.)

На рисунке 11-10 жидкость из порта 1 течет в резервуар через направляющий клапан, а жидкость из порта 2 приводит в движение цилиндр.Давление в канале 1 составляет 0 фунтов на квадратный дюйм, а давление в канале 2 — 1500 фунтов на квадратный дюйм. В этих условиях давление на входе в делитель потока также составляет 1500 фунтов на квадратный дюйм. Давление на входе золотникового делителя потока всегда равно максимальному давлению на выходе. В этом состоянии выделяется много тепла, потому что масло под давлением, выходящее из порта 1, не работает. Лучше всего использовать золотниковый делитель потока в контурах, где оба выпускных отверстия находятся под одинаковым или близким давлением. Чем выше изменение давления, тем больше энергии теряется в виде тепла с золотниковыми делителями потока.Когда выходное давление постоянно изменяется более чем на 300-500 фунтов на квадратный дюйм, лучше всего использовать делитель потока моторного типа.

Рисунок 11-10. Делитель потока золотникового типа с трубопроводом для разделения потока насоса. (Показано с выдвигающимся правым цилиндром.)

При разделении потока на более чем два пути добавьте еще один золотниковый делитель потока к каждому выходу первого делителя. На рисунке 11-11 показана схема синхронизации для четырех однонаправленных гидравлических двигателей. Поток, разделенный поровну первым золотниковым делителем потока, поступает еще на два золотниковых делителя потока.Вторая пара золотниковых делителей потока отделяет половину потока от первого золотникового делителя потока и направляет равный поток на четыре двигателя.

При использовании золотниковых делителей потока для равного потока общее количество делителей должно быть нечетным. При использовании в любой четной комбинации поток не будет одинаковым для всех выходов — если только первый делитель не имеет неравного потока из выходов.

Чтобы получить три равных выхода с золотниковыми делителями потока, используйте один с неравными выходами, скажем 33. 3% и 66,7%. Направьте поток со стороны 33,3% для питания первого привода. Направьте поток со стороны 66,7% на равнопоточный делитель. Расходы из равных выходов делителя потока теперь составляют 33,3% от общего потока насоса, так что все три выхода одинаковы.

Обратите внимание, что эти контуры не могут обрабатывать обратный поток. Обратный поток через золотниковый делитель потока заблокирует один привод, когда давление возврата на выходных отверстиях будет разным.

Рисунок 11-11. Делитель потока золотникового типа с трубопроводом для разделения потока насоса на четыре равные части (показан при работающем насосе.)

Также обратите внимание, что на каждом выходе делителя потока может быть разное давление. На рисунке 11-9 показано выпускное отверстие 1 с предохранительным клапаном, установленным на 1500 фунтов на квадратный дюйм, и выпускное отверстие 2, установленное на 2000 фунтов на квадратный дюйм. (Если оба цилиндра работают при одинаковом давлении, замените один предохранительный клапан на насосе. ) Однако, если оба цилиндра движутся и один из них останавливается при давлении 2000 фунтов на квадратный дюйм, оба цилиндра остановятся. Устройство предохранительного клапана, показанное на рисунке 11-11, позволяет останавливать любой двигатель, требующий более 2000 фунтов на квадратный дюйм, в то время как все остальные двигатели продолжают вращаться.

Золотниковый делитель / сумматор потока

Золотниковые делители потока допускают поток только в одном направлении. Из символа на рис. 11-2 ясно, что обратный поток заблокирует один из цилиндров. Цилиндр, которому требуется меньшее сопротивление, на самом деле получает больше. В контуре, где поток должен идти в обе стороны, используйте обратный клапан для обхода делителя потока.

На рисунке 11-12 показаны золотниковые делители потока в цепи, которая синхронизирует два цилиндра. По мере выдвижения цилиндров делитель потока разделяет поток, и скорость цилиндра почти одинакова.Когда цилиндры втягиваются, перепускные обратные клапаны позволяют жидкости обходить разделитель. В настоящее время нет синхронизации от делителя потока на крышке. Второй делитель потока с байпасными обратными клапанами на портах на конце штока (как показано) необходим для идентичного движения при втягивании. Как показано на Рис. 11-4, некоторые делители потока оснащены встроенными перепускными обратными клапанами. Встроенные перепускные обратные клапаны экономят время на прокладку трубопроводов, имеют меньше утечек и более компактны.

Рисунок 11-12. Делитель потока золотникового типа предназначен для синхронизации двух цилиндров.

Поскольку делители потока не имеют 100% точности, один из цилиндров может отставать. Из-за внутренней утечки за золотником любой делитель потока позволит отстающему цилиндру продолжить движение. Из-за утечки через байпас скорость отстающего цилиндра, когда он подходит к концу своего хода, очень низкая. Встроенные предохранительные клапаны (как показано на рис. 11-4) позволяют быстро нагнать отстающий цилиндр. Установите эти предохранительные клапаны между 50 и 150 фунтами на квадратный дюйм. Как только разность давлений на клапане достигает этого диапазона давления, жидкость обходит ограниченный золотник, чтобы быстро изменить фазу цилиндров.

На рисунке 11-13 один разделитель / сумматор потока синхронизирует цилиндры в обоих направлениях движения . Здесь делитель / сумматор потока заменяет делитель потока и обратные клапаны, показанные на Рисунке 11-12. Поскольку для разделителя / сумматора потока нет символа ANSI, добавьте двунаправленные стрелки к символу одностороннего разделителя потока. Этот более подробный символ помогает пояснить действие клапана. Двунаправленные стрелки показывают функцию делителя / сумматора. Эти подробные символы взяты из каталогов производителей и представляют их интерпретацию функции их клапана.

Рисунок 11-13. Делитель / сумматор потока золотникового типа, предназначенный для синхронизации двух цилиндров.

По мере того, как цилиндры выдвигаются, делитель / сумматор разделяет поток, чтобы поддерживать почти одинаковые скорости цилиндров. Когда цилиндры втягиваются, делитель / сумматор смещается внутри и также выравнивает обратный поток.

Делитель / сумматор потока расходует энергию так же, как и стандартный делитель потока. По сути, эти устройства представляют собой пары регулирования расхода с бесступенчатой ​​регулировкой давления. Любое регулирование потока вызовет нагрев, потому что это ограничение.

Делители потока или делители / сумматоры потока не предназначены для регулирования выбегающих нагрузок. Для схем на рисунках 11-12 и 11-13 может потребоваться противовесный клапан на линии между направляющим клапаном и делителем потока, если нагрузки могут разойтись.

Золотниковые приоритетные делители потока

На рисунке 11-14 показана типичная схема золотникового делителя потока приоритета. Делитель приоритетного потока поддерживает постоянный поток из порта контролируемого потока ( CF ).Любой дополнительный поток проходит через порт избыточного потока ( EF ). Нестандартный символ на рисунке обычно встречается в каталогах производителей. Регулируемый поток может быть фиксированным или регулируемым в зависимости от потребностей контура. Избыточный поток может быть направлен в резервуар или в другой контур по мере необходимости. (Если в отверстии для избыточного потока имеется давление, убедитесь, что конструкция клапана может с этим справиться.)

Рисунок 11-14. Типовая схема автопогрузчика с золотниковым приоритетным делителем потока.

Некоторые приоритетные делители потока больше похожи на 3-портовые регуляторы потока и не выдерживают противодавления на порте EF .Используйте эти делители потока только для управления сливным потоком. В случае приоритетного делителя потока стравливающего типа давление на канале EF вызывает колебания потока на канале CF .

Рисунок 11-15. Делитель приоритетного потока золотникового типа предназначен для отвода избыточного потока в резервуар. (Показано при работающем насосе. )

На Рис. 11-14 приоритетный делитель потока с фиксированной диафрагмой используется на автомобиле с усилителем рулевого управления и гидравлическими приводами. Это стандартная схема для вилочного погрузчика с насосом фиксированного объема.Для контура гидроусилителя требуется 7 галлонов в минуту, а расход насоса на холостом ходу составляет минимум 10 галлонов в минуту. Приводам требуется до 15 галлонов в минуту для максимальной скорости.

Когда автомобиль работает, в цепи усилителя рулевого управления всегда будет скорость не менее 7 галлонов в минуту. Когда цилиндрам мачты или наклона требуется жидкость, их задействует избыточный поток насоса. Поскольку на холостом ходу наблюдается небольшой избыточный поток, скорость мачты и гидроцилиндра наклона в это время низкая.

Рисунок 11-16. Делитель приоритетного потока золотникового типа предназначен для отвода избыточного потока в резервуар.(Показан с выдвигающимся цилиндром. )

Схема на рисунках 11-15 и 11-16 управляет скоростью гидроцилиндра, приводимого в действие насосом фиксированного объема. Регулируемый порт контролируемого потока приоритетного делителя потока соединяется с клапаном баллона, а порт избыточного потока подсоединяется к резервуару. Это устройство контролирует скорость цилиндра и поддерживает низкий уровень нагрева, поскольку давление в этом контуре лишь немного выше, чем необходимо цилиндру.

Большинство приоритетных делителей потока компенсируют давление, поэтому приоритетный поток остается постоянным даже при изменении давления.Пока имеется достаточная мощность насоса, регулируемый поток остается постоянным. Избыточный расход изменяется при изменении объема насоса.

Делитель приоритетного потока расходует энергию так же, как любой золотниковый делитель. Давление на входе в разделитель равно максимальному давлению на выходе. Когда в любом выпускном отверстии находится давление, порт с небольшим давлением или без него тратит энергию и выделяет тепло.

Роторные (моторные) делители потока и контуры

Роторные (моторные) делители потока состоят из двух или более гидравлических двигателей в общем корпусе.Все двигатели имеют общий вал, поэтому все они вращаются с одинаковой скоростью. Все двигатели имеют общий вход, но отдельные выходы. Если двигатели имеют одинаковый рабочий объем, мощность каждого двигателя почти одинакова. (В некоторых делителях потока моторного типа используются моторы с разным рабочим объемом, поэтому мощность каждой секции отличается.) Большим преимуществом роторного делителя потока перед делителем потока золотникового типа является передача энергии между секциями. Входное давление золотникового делителя потока всегда равно максимальному выходному давлению.Это означает выделение тепла из выпускных отверстий с низким или нулевым давлением, потому что жидкость под давлением поступает в резервуар, не выполняя никакой работы.

Напротив, входное давление роторного делителя потока является средним от суммы выходных давлений. Поскольку между секциями существует механическая связь, передача избыточной энергии через эту связь значительно снижает тепловыделение. Поскольку гидравлические двигатели не являются 100% эффективными, в любом делителе потока моторного типа все еще есть некоторые потери энергии и тепловыделение.

Еще одним преимуществом ротационных делителей потока является возможность их выпуска. Золотниковый делитель потока имеет только два выхода; Ротационный делитель потока может иметь много выходов — четных или нечетных. Большинство производителей каталогизируют устройства с 6-8 розетками, но также могут изготовить перегородки по индивидуальному заказу.

Рисунок 11-17. Делитель потока моторного типа с трубопроводом для разделения потока насоса. (Показано в состоянии покоя при работающем насосе.)

На рис. 11-17 показан роторный делитель потока, разделяющий поток от насоса фиксированного объема на отдельные приводы.Когда цилиндры находятся в состоянии покоя, весь поток проходит в резервуар через клапаны с тандемным центром с минимальными потерями энергии. Чтобы переместить цилиндр справа, переместите его распределитель, как показано на Рисунке 11-18. Поток из правой части вращающегося делителя потока направляет половину потока насоса в правый цилиндр под давлением 1500 фунтов на квадратный дюйм. Другая половина потока насоса идет в бак через левый клапан при нулевом давлении. Обратите внимание, что давление в насосе составляет примерно 750 фунтов на квадратный дюйм вместо 1500 фунтов на квадратный дюйм, как на Рисунке 11-10. Давление в насосе низкое, поскольку большая часть энергии на выходе из делителя потока, идущей в резервуар, механически передается от двигателя холостого хода к работающему двигателю.Независимо от того, работают ли один или оба цилиндра, поступающая энергия всегда равна необходимой энергии плюс неэффективность.

Рисунок 11-18. Делитель потока моторного типа с трубопроводом для разделения потока насоса. (Показано с выдвигающимся правым цилиндром.)

Ротационный делитель потока с 4 выходами на Рисунке 11-19 питает четыре гидравлических двигателя. Поскольку каждый двигатель имеет разную нагрузку, давление на входе в двигатель неодинаково. Чтобы рассчитать приблизительное давление на входе в делитель потока, сложите значения давления на выходе и разделите его на количество выходов.(1100 фунтов на квадратный дюйм + 700 фунтов на квадратный дюйм + 1250 фунтов на квадратный дюйм + 1500 фунтов на квадратный дюйм = 4550 фунтов на квадратный дюйм. Разделите на четыре выхода, и 1138 фунтов на квадратный дюйм — это давление на выходе насоса). Цифра 1138 фунтов на квадратный дюйм является приблизительной из-за потерь в трубопроводах и двигателях делителя потока.

Обратите внимание на предохранительный клапан на выходах делителя потока. Поскольку вращающийся делитель потока также действует как усилитель (см. Рисунки с 11-45 по 11-48), необходимо ограничивать давление на каждом выходе. Если для каждого двигателя требуется разное давление, используйте отдельные предохранительные клапаны на каждом выходе делителя потока.На рис. 11-19 набор обратных клапанов и один предохранительный клапан устанавливают одинаковое давление для каждого двигателя и защищают их от избыточного давления. Поскольку предохранительный клапан управляется соленоидом, он также запускает и останавливает все двигатели одновременно.

Рисунок 11-19. Делитель потока моторного типа с трубопроводом для разделения потока насоса на четыре равные части. (Показано при работающем насосе).

Роторный делитель потока, синхронизирующий два цилиндра

Ротационные делители потока хорошо подходят для синхронизации исполнительных механизмов.На рис. 11-20 показаны два цилиндра, синхронизированные с помощью двойного вращающегося делителя потока с равным выходом. Установите делитель потока между клапаном и портами крышки цилиндра, как показано. Это устройство синхронизирует ход выдвижения цилиндров и обеспечивает некоторый контроль хода втягивания (см. Рисунки 11-22 и 11-23). При необходимости используйте второй делитель потока на портах на конце штока для точного контроля хода втягивания.

По мере того, как цилиндры выдвигаются, как показано на Рисунке 11-21, делитель потока разделяет поток насоса, заставляя приводы выдвигаться одновременно.Если нагрузки цилиндров требуют разного давления, делитель потока по-прежнему отправляет почти равный поток в каждый порт. Ротационный делитель потока имеет внутренний байпас, в результате чего секция с более высоким выходным давлением пропускает менее половины потока. Поэтому используйте вращающиеся делители потока для контуров, требующих только номинальной синхронизации. При любом типе синхронизации с гидравлическим управлением всегда приводите цилиндры в фиксированное положение на одном или обоих концах хода.

Рисунок 11-21. Делитель потока моторного типа с трубопроводом для синхронизации двух цилиндров.(Показано с выдвинутыми цилиндрами.) Рисунок 11-20. Делитель потока моторного типа с трубопроводом для синхронизации двух цилиндров. (Показано в состоянии покоя с работающим насосом.)

Кроме того, если возможно повышение давления выше любого из номинальных значений компонентов системы, установите предохранительный клапан на выходах делителя потока. Некоторые производители поставляют свои делители потока со встроенными перепускными предохранительными клапанами.Настройте эти предохранительные клапаны на безопасный перепад давления, чтобы интенсификация не повредила цилиндр. Когда перепускной предохранительный клапан начинает сбрасывать давление, цилиндр на этой стороне останавливается, а скорость противоположного цилиндра удваивается. (Если встроенные предохранительные клапаны недоступны, установите внешние предохранительные клапаны, если есть вероятность повреждения привода из-за высокого давления.)

Некоторые производители подводят выход встроенного предохранительного клапана к резервуару, а не обратно к входному отверстию делителя потока. Этот тип схемы предохранительного клапана сбрасывает жидкость в резервуар под достаточно низким давлением, чтобы не повредить привод.Использование предохранительного клапана с выходным патрубком, подсоединенным к резервуару, приводит к остановке одного привода и позволяет другому продолжать работу с той же скоростью.

Рисунок 11-22. Делитель потока моторного типа с трубопроводом для синхронизации двух цилиндров. (Показано с втянутыми цилиндрами.) Рисунок 11-23. Делитель потока моторного типа с трубопроводом для синхронизации двух цилиндров. (Показан левый цилиндр привязкой.)

На Рис. 11-22 показано, как цилиндры втягиваются в нормальных условиях.Поток от насоса поступает в оба отверстия на концах штоков, и цилиндры втягиваются вместе. Делитель потока объединяет масло из отверстий на крышке, и синхронизация продолжается. Однако, если один цилиндр заедает на ходу втягивания, цилиндр с меньшим сопротивлением убежит.

На рисунке 11-23 показано, что происходит, когда цилиндр заедает. Весь поток от насоса направляется в правый цилиндр, втягивая его с удвоенной скоростью. Правый двигатель делителя потока быстро вращается из-за большого потока.Левый мотор делителя потока также быстро вращается, но масло через него не проходит. Левый мотор кавитирует из-за нехватки жидкости. После того, как правый цилиндр опустится вниз, повышение давления может вызвать втягивание левого цилиндра. При втягивании левого цилиндра происходит кавитация правого мотора делителя потока.

Если цилиндры в контуре имеют разные требования к возвратной силе или подвержены заеданию, добавьте второй вращающийся делитель потока на портах штокового конца цилиндров.Второй делитель потока также обеспечивает синхронизацию цилиндров на ходах втягивания. (См. Главу 22, посвященную схемам синхронизации, чтобы узнать о других способах заставить приводы двигаться с той же скоростью.)

Роторный делитель потока в приоритетном контуре

Использование вращающегося делителя потока в схеме приоритета, подобной показанной на рис. 11-16, даст неудовлетворительные результаты. Золотниковый приоритетный делитель потока направляет постоянный поток к одному выпускному отверстию до тех пор, пока насос производит, по крайней мере, такой большой поток. Когда поток насоса увеличивается, приоритетный поток остается неизменным, в то время как поток на другом выпуске начинается или увеличивается. Расход из приоритетного выхода остается постоянным во всем диапазоне насосов.

Рисунок 11-24. Моторный приоритетный делитель потока в контуре автопогрузчика. (Показано с двигателем на холостом ходу.)

На рисунках 11-24 и 11-25 показано, что происходит при использовании роторного делителя потока вместо золотникового делителя потока с приоритетом.Когда двигатель работает на холостом ходу, 3 галлона в минуту поступает в усилитель рулевого управления и 7 галлонов в минуту в контур цилиндров. Эта схема хорошо работает на холостом ходу — если для гидроусилителя достаточно 3 галлонов в минуту. На рисунке 11-25 показано, что происходит при увеличении оборотов двигателя и увеличения расхода. По мере увеличения подачи насоса и гидроусилитель руля, и контуры цилиндра получают больше жидкости в том же соотношении. Это приводит к превышению скорости усилителя рулевого управления, в то же время отнимая масло из контура цилиндра. (Этот контур будет генерировать небольшое количество тепла или вообще не выделять его, но конечный результат будет менее чем удовлетворительным.) Ротационные делители потока с неравными выходами потока доступны в различных комбинациях и с несколькими путями потока. Однако поток из каждого выхода изменяется пропорционально изменению потока на входе. Эта особенность затрудняет их адаптацию к насосам с приводом от двигателя на большей части внедорожной техники.

Рисунок 11-25. Моторный приоритетный делитель потока в контуре автопогрузчика. (Показано с увеличенными оборотами двигателя.)

Регулятор скорости вращающегося делителя потока

Есть способы использовать насос фиксированного объема и роторные делители потока для изменения скорости с минимальным тепловыделением. На рисунках с 11-26 по 11-33 показаны некоторые из них. Эти схемы дают только фиксированные заданные скорости без изменения оборудования.

Рисунок 11-26. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения. (Показано с цилиндром, выдвигающимся с малой скоростью).

На рис. 11-26 показана 3-скоростная схема управления потоком с роторным делителем потока. Здесь цилиндр расширяется на медленной скорости. Когда схема настроена, как показано, по умолчанию используется низкая скорость. Обратите внимание, что нет элементов управления потоком.Чтобы равномерно разделить поток насоса и снизить потери энергии, используйте на его выходе роторный делитель потока. Каждый выход делителя потока будет выдавать около 3 галлонов в минуту.

На рис. 11-26 в цилиндр поступает 3 галлона масла в минуту, и для его перемещения требуется давление 300 фунтов на квадратный дюйм. Обратите внимание, что давление насоса составляет всего 100 фунтов на квадратный дюйм. Это происходит потому, что делитель потока принимает 9 галлонов в минуту и ​​использует 3 галлона в минуту для работы. Два других потока со скоростью 3 галлона в минуту возвращаются в резервуар при давлении 0 фунтов на квадратный дюйм. Хотя кажется, что эти два потока со скоростью 3 галлона в минуту тратят энергию, на самом деле они передают свою энергию через общий левый двигатель.Левый двигатель становится насосом с входным отверстием 100 фунтов на квадратный дюйм и двумя двигателями, доводящими его до 300 фунтов на квадратный дюйм. Как всегда в схемах с делителем потока, среднее значение суммы выходов будет входным давлением. (300 фунтов на квадратный дюйм + 0 фунтов на квадратный дюйм + 0 фунтов на квадратный дюйм = 300 фунтов на квадратный дюйм; разделите на 3, чтобы получить 100 фунтов на квадратный дюйм.) В этой системе скорость цилиндра замедляется, но единственная потеря энергии — это неэффективность используемых компонентов.

Рисунок 11-27. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения. (Показано, когда цилиндр выдвигается со средней скоростью.) Рисунок 11-28. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения. (Показано с цилиндром, выдвигающимся с высокой скоростью.)

Чтобы получить на средней скорости , распределительные клапаны переключаются, как показано на Рисунке 11-27. При подаче питания на соленоид C2 на правом 3-ходовом клапане дополнительные 3 галлона в минуту поступают в цилиндр, чтобы обеспечить середину скорости .Обратите внимание, что давление в насосе повышается до 200 фунтов на квадратный дюйм при удвоении скорости цилиндра. По-прежнему существует только неэффективность оборудования, чтобы тратить энергию, поэтому система работает круто.

Чтобы сделать ход цилиндра на быстрой скорости , переместите гидрораспределители, как показано на Рисунке 11-28. При подаче питания на соленоиды C1 и C2 оба 3-ходовых клапана переключаются, чтобы направить весь поток насоса в цилиндр. Когда цилиндр находится в режиме быстрой скорости , давление в насосе и в цилиндре одинаковое.

Рисунок 11-29. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения. (Показано, когда цилиндр втягивается на высокой скорости.)

Чтобы втянуть цилиндр на высокой скорости, включите соленоид переключения передач B1 вместе с C1 и C2 , как показано на Рисунке 11-29. Включение одного или нескольких соленоидов в режиме втягивания дает разные скорости, которые почти такие же, как при выдвижении.

Если в делителе потока было больше и / или двигателей разного размера, возможен выбор комбинации скоростей путем выбора различных выходных потоков.

Эта схема защищена от взлома. Чтобы изменить заданные скорости, необходимо заменить делитель потока и / или насос.

Примечание : Любой контур делителя потока увеличивает давление. На рис. 11-26, если цилиндр остановится, давление продолжит расти. Когда насос достигнет настройки предохранительного клапана, давление в цилиндре будет 3000 фунтов на квадратный дюйм. Используйте второй предохранительный клапан между делителем потока и патрубком насоса направляющего клапана цилиндра, чтобы установить безопасное давление в случае остановки цилиндра.

Регулировка частоты вращения с помощью поворотных делителей потока

На рисунках с 11-30 по 11-33 показан другой тип схемы роторного делителя потока для переменной скорости. В этой схеме используются меньший насос, электродвигатель и бак, чтобы обеспечить ту же скорость, но меньшую силу на высоких скоростях. Обратите внимание, что есть насос на 3 галлона в минуту, питающий одну секцию делителя потока. Когда подающая часть делителя потока поворачивается, две другие части также поворачиваются и перекачивают жидкость прямо из резервуара. Таким образом, на Рисунке 11-30 две правые части делителя потока представляют собой только циркулирующее масло.Вся подача насоса направляется в цилиндр, который работает в тихоходном режиме. В этом состоянии цилиндр способен генерировать максимальную грузоподъемность. Обратите внимание, что для перемещения цилиндра требуется 300 фунтов на квадратный дюйм, а насос показывает 300 фунтов на квадратный дюйм.

Рисунок 11-30. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения. (Показано, когда цилиндр выдвигается с малой скоростью.) Рисунок 11-31. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения.(Показано, когда цилиндр выдвигается со средней скоростью.)

Цилиндр ускоряется, когда соленоид C2 на левом трехходовом клапане находится под напряжением, как показано на Рисунке 11-31. Теперь одна секция делителя потока направляет масло в цилиндр вместе с потоком насоса. Цилиндр переходит в среднескоростной режим, и давление насоса поднимается до 600 фунтов на квадратный дюйм.

Чтобы получить полную скорость от цилиндра, на соленоид C1 на правом 3-ходовом клапане подается питание, как показано на Рисунке 11-32. Теперь все три секции делителя потока питают цилиндр. Цилиндр работает в высокоскоростном режиме, и давление насоса достигает 900 фунтов на квадратный дюйм.

Рисунок 11-32. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения. (Показано с цилиндром, выдвигающимся с высокой скоростью.)

Рисунок 11-33. Дозирующий контур управления потоком с моторным делителем потока для минимизации тепловыделения.(Показано с цилиндром, втягивающимся на высокой скорости.)

Если давление, необходимое для приведения цилиндра к работе, относительно низкое, эта схема работает хорошо. Потока достаточно для быстрого движения при низком давлении, и давления при низком расходе достаточно для выполнения работы.

Примечание : шестерни в стандартных делителях потока моторного типа издают шум.В двух вышеупомянутых системах делитель потока вращается непрерывно. Уровень шума может быть неприемлемым в районах с низким уровнем шума.

Ротационный делитель потока в контуре постоянной регенерации

На рисунках с 11-34 по 11-44 показан уникальный контур регенерации с использованием вращающегося делителя потока. Обычно в схемах делителя потока используется разделенный поток для синхронизации движения привода. В этом контуре используется делитель потока для усиления потока для регенерации. Эта схема лучше всего работает на цилиндрах с маленькими стержнями; и дает ровно вдвое большую скорость на двухстержневых цилиндрах и гидравлических двигателях.

Рисунок 11-34. Постоянный контур регенерации с использованием делителя потока моторного типа. (Показано в состоянии покоя с работающим насосом.) Рисунок 11-35. Постоянный контур регенерации с использованием делителя потока моторного типа. (Показано с выдвигающимся цилиндром при регенерации.)

На Рис. 11-34 показана цепь в состоянии покоя.Ротационный делитель потока с равным выходом C установлен между портом штокового конца цилиндра и направляющим клапаном. Обычный входной порт делителя потока соединяется с цилиндром; один выход подключается к гидрораспределителю; а другой выпуск входит в линию крышки цилиндра.

На рис. 11-35 изображен соленоид A1 , находящийся под напряжением, так что поток от насоса проходит через входную линию делителя потока к концу крышки цилиндра. По мере выдвижения цилиндра масло из конца штока попадает в делитель потока.Делитель потока разделяет это масло. Половина идет в бак при нулевом давлении, а половина идет в тройник на крышке цилиндра под давлением, достаточным для смешивания с потоком насоса. Когда цилиндр начинает выдвигаться, скорость быстро увеличивается почти вдвое по сравнению с исходной скоростью. Максимальная скорость цилиндра напрямую связана с размером штока: чем больше шток, тем медленнее скорость. Благодаря цилиндру со сдвоенным штоком скорость увеличивается вдвое. Как и в любой схеме регенерации, скорость увеличивается, а сила уменьшается.

Рисунок 11-36. Постоянный контур регенерации с использованием делителя потока моторного типа.(Показано с втянутым цилиндром.)

На рисунке 11-36 показано втягивание цилиндра. Электромагнитный клапан B1 4-ходового распределителя направляет поток насоса к одному выходу делителя потока. Оба двигателя в делителе потока вращаются со скоростью потока насоса. Во время этой части цикла двигатель, который имеет входной тройник в линию крышки, становится насосом. Расход насоса плюс такой же поток от второго двигателя заставляет цилиндр втягиваться в два раза быстрее, чем в обычном контуре.(Однако усилие цилиндра составляет лишь половину от тяги обычного контура.) Этот контур регенерации делителя потока удваивает скорость цилиндра, не усложняя работу насоса. Подобрать насос, клапан, резервуар и трубопровод до контура регенерации в соответствии с расходом насоса. Единственные высокие потоки находятся на цилиндре или очень близко к нему.

Использование двигателя с большим рабочим объемом на левой стороне делителя потока еще больше увеличивает скорость. Предел достигается, когда давление для ускорения работы цилиндра превышает настройку предохранительного клапана.При использовании несовместимых двигателей убедитесь, что линия от крышки цилиндра до двигателя выдерживает более высокий всасывающий поток.

Регенерационный контур вращающегося делителя потока — срабатывание под давлением до полной тяги

Когда необходимо выйти из режима регенерации и перейти в режим полной тяги, добавьте другие клапаны в контур регенерации роторного делителя потока.

Рисунок 11-37. Контур регенерации с делителем потока моторного типа, который может приводиться в действие давлением до полной тяги. (Показано в состоянии покоя с работающим насосом.) Рисунок 11-38. Контур регенерации с делителем потока моторного типа, который может приводиться в действие давлением до полной тяги. (Показано с выдвигающимся цилиндром при регенерации.)

Контур регенерации, показанный на Рисунке 11-37 в состоянии покоя, может быть активирован давлением для создания полной тяги. Делитель равного потока C установлен между 4-ходовым распределителем и цилиндром.Нормальный впускной порт соединяется с цилиндром; один выход подключается к гидрораспределителю; а другой выпускной канал свободно пропускает поток через управляемый обратный клапан E к тройнику на линии крышки цилиндра. Обратный клапан с пилотным управлением E получает свой управляющий сигнал от линии конца штока цилиндра перед портом делителя потока. Присоедините к линии между делителем потока и обратным клапаном E вход к клапану последовательности D . Выходные тройники клапана последовательности D в линию конца штока цилиндра.Клапан последовательности D имеет внутренний слив и получает свой внешний управляющий сигнал от линии крышки цилиндра.

На Рис. 11-38 соленоид A1 находится под напряжением, поэтому поток от насоса проходит через тройник в линии делителя потока к торцу крышки цилиндра. По мере выдвижения цилиндра масло из конца штока попадает в делитель потока. Это масло раскалывается; Половина идет в бак без давления, а половина свободно течет через управляемый обратный клапан E к тройнику крышки цилиндра под давлением, достаточно высоким, чтобы смешаться с потоком насоса.Когда цилиндр начинает выдвигаться, его скорость быстро увеличивается почти вдвое. Максимальная скорость цилиндра напрямую зависит от размера штока. Чем больше стержень, тем меньше скорость. Для цилиндра со сдвоенным штоком скорость увеличивается вдвое. Как и в любой схеме регенерации, скорость увеличивается, а сила уменьшается.

Рисунок 11-39. Контур регенерации с делителем потока моторного типа, который может приводиться в действие давлением до полной тяги. (Показано, когда цилиндр выдвигается на полную мощность.) Рисунок 11-40. Контур регенерации с делителем потока моторного типа, который может приводиться в действие давлением до полной тяги.(Показано с втянутым цилиндром.)

Когда цилиндр встречает сопротивление, давление увеличивается. Когда цилиндр упирается в работу, как показано на Рисунке 11-39, повышение давления в линии управления на конце крышки приводит к открытию клапана последовательности D . Когда клапан последовательности D открывается, масло с обеих сторон делителя потока возвращается в резервуар без давления. В то же время обратный клапан с пилотным управлением E закрывается, чтобы предотвратить сброс насоса в резервуар. Когда шток цилиндра прикреплен к резервуару, а насос, питающий конец крышки, цилиндр создает полную тягу.

На Рисунке 11-40 цилиндр втягивается. Подавая питание на соленоид B1 , 4-ходовой распределитель направляет поток насоса к одному выходу делителя потока. Оба двигателя в делителе потока вращаются со скоростью потока насоса. Во время этой части цикла двигатель — с его входным тройником в линию крышки — действует как насос. Управляющее давление из порта штокового конца цилиндра открывает управляемый обратный клапан E , чтобы пропустить этот поток. Подача насоса плюс такой же поток от второго двигателя заставляет цилиндр втягиваться вдвое быстрее, чем в обычном контуре.Однако опять же, усилие цилиндра вдвое меньше, чем у обычного контура.

Цепь регенерации вращающегося делителя потока — срабатывание соленоида на полную тягу

Другие клапаны, добавленные к контуру регенерации вращающегося делителя потока, создают конструкцию, которая может быть переключена на полную тягу путем активации соленоида. Показанный на Рис. 11-41, когда контур находится в состоянии покоя, делитель потока C с равным выходом проходит по трубопроводу между 4-ходовым распределителем и цилиндром. Обычный входной порт делителя потока соединяется с цилиндром; один выход подключается к гидрораспределителю; а другой выпускной канал свободно пропускает поток через управляемый обратный клапан E к тройнику на линии крышки цилиндра.Обратный клапан E получает свой управляющий сигнал от линии штока цилиндра перед портом делителя потока. В линию между делителем потока и обратным клапаном входит вход нормально закрытого гидрораспределителя D . Выходные тройники клапана D в линию конца штока цилиндра. Клапан D работает с прямым электромагнитным управлением и поэтому не требует питания пилота.

Рисунок 11-41. Контур регенерации с делителем потока моторного типа, который может быть активирован соленоидом на полную тягу.(Показано в состоянии покоя с работающим насосом.) Рисунок 11-42. Контур регенерации с делителем потока моторного типа, который может быть активирован соленоидом на полную тягу. (Показано с выдвигающимся цилиндром при регенерации.)

Когда соленоид A1 главного распределителя находится под напряжением — как на Рисунке 11-42 — поток от насоса проходит через линию делителя потока в цилиндр.По мере выдвижения цилиндра масло из его штокового конца попадает в делитель потока. Делитель потока разделяет это масло; половина его идет в бак без давления, а другая половина свободно проходит через управляемый обратный клапан E к торцу крышки цилиндра под давлением, достаточно высоким, чтобы смешать его с потоком насоса. По мере движения цилиндра его скорость почти удваивается. Величина увеличения скорости напрямую зависит от размера штока поршня. Чем больше стержень, тем меньше скорость. Цилиндр с двойным штоком будет работать ровно в два раза быстрее.Как и в любой схеме регенерации, скорость увеличивается, но сила уменьшается.

Когда шток цилиндра размыкает концевой выключатель, как показано на Рисунке 11-43, выключатель посылает электрический сигнал на 2-ходовой распределитель с электромагнитным управлением D , заставляя его открыться. Когда открывается клапан D , масло с обеих сторон делителя потока возвращается в резервуар без давления. Цилиндр замедляется, прежде чем он вступит в контакт с этим устройством. В то же время запорный клапан с пилотным управлением E закрывается, чтобы предотвратить утечку потока насоса в резервуар.Когда шток цилиндра соединен с резервуаром, а насос, питающий конец крышки, цилиндр создает полную тягу.

Рисунок 11-43. Контур регенерации с делителем потока моторного типа, который может быть активирован соленоидом на полную тягу. (Показано с цилиндром, выдвигающимся на полную мощность.)

Рисунок 11-44. Контур регенерации с делителем потока моторного типа, который может быть активирован соленоидом на полную тягу. (Показано с втянутым цилиндром.)

На Рисунке 11-44 цилиндр втягивается.Электромагнитный клапан B1 под напряжением переключает 4-ходовой распределитель, направляя поток насоса на один выход делителя потока. Оба двигателя в делителе потока вращаются со скоростью потока насоса. Во время этой части цикла двигатель — с его входным тройником в линию крышки — действует как насос. Управляющее давление из порта штокового конца цилиндра открывает обратный клапан E , чтобы пропустить этот поток. Подача насоса плюс такой же поток от второго двигателя заставляет цилиндр втягиваться вдвое быстрее, чем в обычном контуре.Однако тяга цилиндра составляет лишь половину от тяги обычного контура.

Ротационный делитель потока в качестве усилителя

Как отмечалось ранее, вращающийся делитель потока увеличивает давление на одном выпуске, когда на другом выпуске давление ниже или равно нулю. В случае делителя потока моторного типа с двумя выходами с равным рабочим объемом, если давление на входе составляет 1000 фунтов на квадратный дюйм, одно выходное отверстие может иметь давление 2000 фунтов на квадратный дюйм, а другое выходное давление — 0 фунтов на квадратный дюйм. В то время как давление увеличивается вдвое, поток через усиленный выпуск вдвое меньше, чем на входе.Энергия от выходного двигателя с нулевым давлением передается другому двигателю через общий вал, тем самым увеличивая давление.

Если в резервуар поступает более одной секции — скажем, разделитель с 4 выходами и тремя выходами в резервуар — интенсификация увеличила бы давление в четыре раза. Пока усиленная жидкость достигает этого давления, объем составляет лишь одну четверть входящего потока.

Использование ротационных делителей потока с неравными секциями — еще один способ добиться высокой интенсификации. Если двигатель в одной секции нагнетает 3 галлона в минуту в бак, а другой — 1 галлон в минуту.Интенсификация по-прежнему 4: 1.

Рисунок 11-45 Рисунок 11-46.

На рисунках с 11-45 по 11-48 показано, как использовать эту функцию моторных делителей потока в контуре. Этот контур имеет делитель потока C с равным выходом и трехходовой распределитель D в линии крышки цилиндра. В состоянии покоя, показанном на Рисунке 11-45, оба выхода делителя потока соединяются с портом на конце крышки.

Рисунок 11-47.

На Рисунке 11-46 цилиндр выдвигается на полной скорости и с малым усилием. Подающий напряжение соленоид A1 перемещает направляющий клапан для пропускания масла через одну сторону делителя потока и трехходовой клапан к порту на конце штока. Жидкость с другой стороны делителя потока поступает непосредственно в порт штокового конца цилиндра. Насос и клапаны должны иметь такой размер, чтобы обеспечивать поток, достаточный для скорости, необходимой во время быстрой перемотки вперед. (Обычно для цилиндра, перемещающего легкий груз, мощность двигателя невысока.)

Когда цилиндр касается концевого выключателя, как показано на Рисунке 11-47, выключатель включает соленоид C1 на 3-ходовом клапане. Клапан смещается, и масло из одной секции роторного делителя потока затем поступает в резервуар. Давление удваивается, а скорость цилиндра падает до половины от того, что было до подачи питания на соленоид C1 .

Эта схема лучше всего работает с приводами, которые не должны останавливаться. Использование этой настройки для быстрого продвижения с последующей операцией зажима может привести к избыточному нагреву из-за внутренней утечки в делителе потока во время удержания цилиндра.

Рисунок 11-48.

Подача напряжения на соленоид B1 , как на Рис. 11-48, заставляет цилиндр втягиваться. Масло из порта на конце крышки проходит через обе части делителя потока и возвращается в резервуар через направляющий клапан.

При использовании делителя потока моторного типа в качестве усилителя убедитесь, что он способен работать при повышенном давлении. Номинальное давление недорогого делителя потока с редукторным двигателем может составлять всего 2000 фунтов на квадратный дюйм при прерывистом режиме и 1500 фунтов на квадратный дюйм в непрерывном режиме. С другой стороны, некоторые делители потока героторного типа выдерживают периодическое давление до 4500 фунтов на квадратный дюйм и непрерывное давление до 3000 фунтов на квадратный дюйм — по более высокой цене.

Какой тип теплого пола выбрать? — Энергид

Существует два основных типа полов с подогревом: гидравлическая система (вода) и электрическая система .

Более эффективная и экологически чистая, гидравлическая система — это та, которую в настоящее время рекомендует . Он также обычно устанавливается в новых сборках.

Гидравлический теплый пол

  • Из двух систем это , наиболее эффективная , самая экологичная и самая экономичная в использовании .
  • С другой стороны, его сложнее установить, и поэтому немного дороже , чем электрические теплые полы.
  • В среднем вы должны ожидать, что потратите от до 70–100 евро за м 2 .

На практике

Подключаемые к системе центрального отопления (бойлер, тепловой насос и т. Д.), Водяные полы с подогревом представляют собой сеть из труб, встроенных в пол (залитых в стяжку или уложенных на бетонную плиту), по которым горячая вода циркулирует в закрытая схема.

тепло от труб распределяется равномерно по комнате от пола .

Для кого?

Водяной теплый пол идеален для новостройки . При ремонте иногда сложнее установить, потому что это означает, что поднимает пол примерно на 10-15 см .

Электрический теплый пол

  • Гораздо менее распространенная электрическая система имеет то преимущество, что проще и дешевле в установке. : цена от 40 до 60 евро за м 2 .
  • Если вы разнорабочий, вы можете выполнить установку самостоятельно, что дополнительно снизит цену вдвое.
  • Иногда эта система предпочтительнее для конкретных проектов ремонта, потому что она на намного тоньше на , чем гидравлическая система ( от 3 до 13 мм ).

На практике

Электросистема не требует бойлера : его просто нужно подключить к электросети. Он состоит из решетки электрических кабелей , которые просто сворачиваются на стяжке или бетонной плите под напольным покрытием, как ковер.

Кабели работают как резисторы: они нагревают и передают тепло излучением в разные комнаты в доме.

Для кого?

Электрический теплый пол использует гораздо больше энергии, чем его гидравлический родственник, и поэтому гораздо менее экологичен и менее экономичен в использовании . А поскольку мы в основном обогреваем в течение дня, мы не можем полагаться на ночную оплату электроэнергии для снижения затрат.

Вот почему электрические полы с подогревом не часто рекомендуют и не одобряют все более строгие правила в Бельгии.

Система электрического теплого пола не рекомендуется, поэтому остальная часть объяснения в основном касается гидравлической системы.

Ограничения при установке

Основное препятствие к установке системы теплого пола — трубы необходимо прокладывать под напольным покрытием. Поэтому в случае ремонта этаж необходимо поднять на 10-15 см. (а значит, в старом здании снести).

Кроме того, для обеспечения хорошей производительности полы с подогревом должны сочетаться с отделкой пола с хорошей теплопроводностью : плитка, камень, терракота и т. Д.

Можно использовать полы и паркет, ламинат, ковролин, ПВХ или линолеум, но только при определенных условиях . Проверьте на упаковке или у продавца, совместимы ли они с вашей системой теплого пола.

Подъездные пути с подогревом — 9 ключевых тем о системах лучистого отопления подъездных путей

Перед покупкой системы подъездной дороги с подогревом рекомендуется поработать совком на лучистом тепле. и узнайте, чего вы можете ожидать от этих систем.Приведенная ниже информация отвечает на такие вопросы, как: Что заставляет работать систему снеготаяния? Сколько они стоят в эксплуатации? Какие компоненты делают эти системы, и какая система мне больше подходит? Вооружение информацией помогает обеспечить что вы делаете лучшее решение для ваших нужд в отоплении и таянии снега. Вот девять ключевых Очки, которые помогут вам понять все тонкости систем подъездных путей с подогревом.

ВВЕДЕНИЕ — Учитывая текущее внимание к окружающей среде и чистой возобновляемой энергии, лучистое тепло быстро становится предпочтительным решением для отопления и таяния снега.И электрические, и Гидравлические системы снеготаяния универсальны и могут быть установлены для обогрева проездов, тротуаров, пандусов, ступени, крыши, полы и многое другое. Электрические системы обогрева проезжей части легче настраиваются и работают бесшумно. операция. Системы не требуют дополнительного места или механического помещения. Они также являются фаворитами среди профессиональных строителей из-за их относительно простой установки и возможности легко настраивается под любой макет и приложение.

Так же популярно, как обогреваемые системы проезжей части стали в последние годы, большинство людей все еще незнакомы с технологией, устройствами активации и нагревательными элементами системы лучистого снеготаяния. Конечно, ты не нужно быть экспертом по лучистому теплу, чтобы найти лучшую систему обогрева проезжей части для ваших нужд, но это помочь понять основные концепции систем лучистого снеготаяния. Помимо надежной работы, обогреваемые подъездные пути не требуют технического обслуживания и полностью автоматизированы.Но системы также имеют ручное управление. возможности. Следующие материалы посвящены темам, которые помогут домовладельцам и владельцам бизнеса. определить свои лучшие варианты.

Что такое подъездные пути с подогревом?

Обогреваемые подъездные пути используют лучистое тепло для обогрева бетона, асфальта, брусчатки и различных материалов, чтобы сохранить чистоту участков льда и снега. Существует два типа систем обогрева проезжей части: электрические и гидравлические. Обе технологии используют сеть нагревательных элементов (либо электрический термостойкий кабель, либо Pex НКТ), который устанавливается под поверхностью проезжей части.(Сияющий полы с подогревом также используют электрические и гидравлические технологии для обогрева помещений)

Электрические системы снеготаяния, такие как ClearZone используйте высококачественный двухжильный термокабель сопротивления, который в идеале должен быть проложен примерно на 2 дюйма ниже проезжей части. поверхность. Hydronic в системах снеготаяния используются гибкие полимерные (Pex) трубы и центральный бойлер / водонагреватель. нагреть смесь воды и пропиленгликоля (незамерзающая).Серия насосов, расположенных возле котла в специальном механическое отделение, затем циркулирует «нагретая вода» через замкнутый контур трубопровода. Нагревательные элементы обоих системы универсальны и обычно встраиваются в бетон, асфальт и под брусчатку. Тепло, выделяемое Кабель или шланг протягиваются к окружающему пространству для обогрева проезжей части и предотвращения накопления снега.

СМОТРЕТЬ БОЛЬШЕ ВИДЕО СОВЕТОВ ПО УСТАНОВКЕ

Установка компонентов системы электрического снеготаяния довольно проста по сравнению с процессом установка водяной системы лучистого отопления.Для систем водяного лучистого тепла требуется механическое помещение для размещения компонентов системы, поэтому их покупка и установка обходятся дороже; тем не мение, в зависимости от местных тарифов на топливо эксплуатационные расходы могут быть ниже. Потому что эти системы могут работать на природном газе (для котла), эксплуатационные расходы больших отапливаемых проездов по сравнению с их электрический аналог может быть немного ниже.

Компоненты системы и общий обзор

Как электрические, так и гидравлические системы Подъездная дорожка с подогревом использует устройство активации, которое позволяет системе быть полностью автоматизированным.Воздушный снег датчик или датчик для установки на тротуар действует как «мозг» системы. Датчик снега определяет температуру и осадки и активирует система, когда того требуют условия. Система работает в течение короткого времени после шторма, чтобы обеспечить подъездную дорожку сушится перед отключением. Помимо полной автоматизации, подъездные пути с лучистым обогревом также включают возможности ручного управления. Не требующие обслуживания системы обогрева проезжей части ClearZone энергоэффективны и отличаются быстрым временем отклика; это означает, что они обычно нагревают поверхность проезжей части быстрее, чем водные (гидронные) системы лучистого отопления.

Сколько стоят отапливаемые проезды?

Сколько стоит покупка и установка обогреваемого проезда? Во-первых, там важно знать не является универсальным решением для обогрева проездов. Warmzone индивидуально проектирует каждую систему для наилучшего соответствия специфические потребности приложения, поэтому цены будут отличаться. Однако есть некоторая общая информация, которую мы может предоставить потенциальным покупателям лучшее представление о расходах. И есть формула (ниже) для определение количества энергии, потребляемой обогреваемой подъездной дорогой, а также расчет ее эксплуатационных расходов.

Типичная система обогрева подъездной дороги для жилых помещений состоит из нагревательного кабеля, автоматического датчика снега (с ручное управление), панель контакторов и транспортировку. Для всех компонентов и кабеля сопротивления для нагрева Подъездная дорога площадью 800 квадратных футов может стоить от 5 540 до 7 393 долларов. Эти цены отражают квадрат Стоимость метража колеблется от 6,52 до 8,69 долларов за квадратный фут. Добавьте к этому расходы на установку, и вы вероятно, если смотреть на диапазон цен от 12 до 21 доллара за квадратный фут.

Широкий диапазон затрат на квадратный фут обусловлен различными вариантами компонентов, а также местными условиями. Нормы труда и покрытие проезжей части. Асфальтовое покрытие обычно стоит от 2,50 до 4,00 долларов за квадратный фут. в то время как бетон может стоить от 4,50 до 6 долларов за квадратный фут. Затраты на установку асфальтоукладчика будут значительно больше и может даже превышать 19 долларов за квадратный фут. (Для более точной оценки стоимости вашего проекта, заполните нашу форму расчета стоимости таяния снега или позвоните в Warmzone по телефону 888.488.9276 .)

Помните, что системы лучистого снеготаяния легко настроить, поэтому у домовладельцев есть несколько вариантов на выбор. из. Один из доступных вариантов — обогрев двух гусениц шириной 24 дюйма вместо всей подъездной дорожки. Это приносит значительно снижаются затраты на установку и эксплуатацию. Позвоните и поговорите со специалистом по лучистому теплу, чтобы узнать больше.

Перед покупкой системы снеготаяния узнайте смету расходов у местных установщиков и убедитесь, что ваш установщик имеет опыт работы с тепловым излучением или прошел бесплатное обучение установке от Warmzone.(Warmzone может порекомендовать установщиков в вашем районе, которые успешно установили лучистое отопление. системы в прошлом.)

Как определить эксплуатационные расходы на проезжую часть с электрическим обогревом

Системы снеготаяния Radiant специально разработаны для особых требований среднего температура и снегопад их местонахождения. Таким образом, никакие две системы лучистого тепла не являются точными. одинаково; однако есть формула, которая поможет вам определить приблизительную стоимость эксплуатации. системы снеготаяния.

Общие рекомендации по определению эксплуатационных расходов на обогреваемую подъездную дорогу
1. Определите общую площадь в квадратных футах отапливаемой площади. (У среднего американского дома есть подъездная дорога площадью 800 квадратных футов.)
2. Умножьте площадь в квадратных футах на необходимое количество тепла (37 Вт на кв. Фут для Жилой). Это даст вам общее количество ватт на квадратный метр.
3. Разделите это число на 1000, чтобы преобразовать в киловатты.
4. Узнайте стоимость киловатт в час в местной энергетической компании.
5. Умножьте общую мощность в ваттах на квадратный метр на ватт в час.Это дает вам стоимость часа использования системы снеготаяния.
6. ПРИМЕР (для проезжей части площадью 800 квадратных футов): 800 (квадратных футов) x 37 (ватт) = 29600 (общая мощность).
29600 разделить на 1000 = 29,6 кВт / час (это сумма, которую энергетическая компания будет взимать вы за один час работы.) Средняя ставка коммунальных услуг составляет 0,12 цента, следовательно: 29,6 х 0,12 = 3,55 доллара. Стоимость эксплуатации обогреваемого проезда составит 3,55 доллара в час.

ПРИМЕЧАНИЕ. Нагревательные кабели и маты рассчитаны на общую мощность в ваттах. Если система снеготаяния предназначен для коммерческого применения, тогда вы умножите общую площадь отснятый материал на 50 Вт, чтобы получить требуемую общую мощность.

Стоимость эксплуатации автоматизированного Система снеготаяния, как правило, дешевле, чем использование профессиональных услуг по уборке снега.И лучистое тепло может помочь продлить срок службы бетонных проездов и защитить их от подвергаться воздействию абразивных методов удаления снега или агрессивных химикатов для снеготаяния или соль. Безопасность особенно важна для владельцев бизнеса, которые хотят избежать дорогостоящих тяжба из-за телесных повреждений, вызванных пятном лед. Посетите наш снег ClearZone страницу, чтобы узнать больше о системах снеготаяния Warmzone. И с системами лучистого тепла, так легко настроить, вы можете быть удивлены множеством снег доступные варианты плавления.

Как вы можете догадаться, во время новый процесс строительства. Для бетонных систем снеготаяния греющий кабель прокладывается над область, которую необходимо нагреть и закрепить на ремне с помощью стяжек. Чтобы нагревательный кабель не прижался к землю во время заливки бетона, прочные пластиковые стулья, такие как Mesh-Ups должен быть использован. Эти небольшие опоры прикреплены к ремешу, чтобы он не утонул во время тяжелых бетонная заливка.Таким образом, нагревательный кабель остается в пределах нескольких дюймов от поверхности — как рекомендуется — при заливке бетона. Будь то бетон или другая среда, Системы подогрева проезжей части Warmzone энергоэффективны и просты в настройке.

Универсальность подъездов с подогревом

В дополнение к обогреву бетона и под каменной плиткой Warmzone также имеет термокабель, который разработан специально для установок с горячим асфальтом.Этот термокабель имеет более прочная внешняя оболочка кабеля, выдерживающая температуру до 460 ° в течение 10 минут.

Существует три метода укладки нагревательных кабелей или матов в асфальт.
1. Асфальт можно заливать непосредственно на нагревательные кабели / маты для асфальта. Эти кабели могут выдерживать температуру 464 ° F (240 ° C) в течение короткого периода времени (менее 10 минут).
2. Асфальт укладывается поверх слоя бетона толщиной не менее дюйма (22 мм). который используется для покрытия верхней части кабелей, чтобы защитить их от тепла асфальта. Дайте асфальту остыть до температуры от 266 до 284 ° F (от 130 до 140 ° C). перед его применением.
3. Подождите, пока асфальт остынет до 80 ° C (220 ° F). Перекопайте асфальт вручную кабели и утрамбуйте поверхность рукой, убедившись, что кабели полностью уложены в асфальт. Обработайте асфальт, используя обычные методы нанесения асфальта. Необходимо положить два дюйма асфальта. над нагревательным кабелем.
4. ПРИМЕЧАНИЕ. Нагревательные кабели и маты рассчитаны на общую мощность в ваттах. Если система снеготаяния предназначен для коммерческого применения, тогда вы умножите общую площадь отснятый материал на 50 Вт, чтобы получить требуемую общую мощность.
(например, 5000 кв. Футов.x 50 Вт = требуется 250000 Вт.)

Электрические системы снеготаяния можно легко настроить и установить практически в любой компоновке. Обязательно проконсультируйтесь с эксперт по лучистому теплу ( 888.488.9276 ) для определения какая система лучше всего подходит для вас. Как электрические, так и гидравлические системы обогрева проезжей части имеют свои преимущества. Беседа со специалистом по лучистому теплу Warmzone поможет вам определите лучшую систему для ваших нужд.


Причины установки обогреваемого проезда

Безусловно, одно из самых очевидных преимуществ системы обогреваемых проездов — это устранение лопатой или вспашкой снега на вашем подъездная дорога. Автоматическое таяние лучистого снега системы готовы к активации при необходимости 24/7, поэтому безопасность повышается за счет сокращения возможность получения травм из-за скользких обледенелых поверхностей. Душевное спокойствие также является фактором, зная, что ваша подъездная дорога будет автоматически очищена, независимо от погодных условий.Установка отапливаемая подъездная дорога также может значительно повысить ценность вашего дома, помочь сохранить жизнь дороги и избегайте повреждения прилегающих ландшафт, исключив использование вредных солей и химикатов для снеготаяния.

Как, где и когда устанавливать подъездную дорожку с радиационным обогревом

ВАЖНЫЙ СОВЕТ ПО УСТАНОВКЕ: Все нагревательные кабели или маты должны быть проверены на целостность и сопротивление до заделки.

Подъездные пути с водяным обогревом и системы снеготаяния могут быть установлены в большинстве сред, в том числе бетон, асфальт, асфальт и т. д. или местоположение в большинстве случаев в году (в зависимости от среды). В Идеальное время для установки системы снеготаяния — во время нового строительства. Однако, если позволяет погода, нет никаких ограничений относительно того, когда система таяния снега можно установить. Помимо множества доступных настраиваемых параметров, вы также можете установить система лучистого снеготаяния на существующей подъездной дорожке.Асфальтовые проезды особенно легко модернизировать с помощью системы лучистого отопления.

Общие инструкции по установке см. На нашем Как для установки веб-страницы Heated Driveway .

Как работают подъездные пути с подогревом?

Системы обогрева подъездных путей от Warmzone полностью автоматизированы. Эти автоматизированные Системы обогрева проезжей части состоят из трех основных компонентов: нагревательный элемент, активация прибор (датчик снега) и контакторный щиток.Нагревательный элемент может быть либо электрическим. резистивный кабель или шланг для горячей воды из PEX, который используется в гидравлических системах. Простейший и наиболее распространенные применения для систем лучистого таяния снега кирпич или брусчатка и бетон. В асфальте также устанавливаются системы снеготаяния. В методы установки лучистого тепла в асфальт требуют большей осторожности, чтобы не повредить нагревательный кабель. (См. Раздел выше.) Warmzone ClearZone тепловой кабель разработан, чтобы выдерживать температуру горячего асфальта, а также стрессовый процесс уплотнения; однако из-за абразивный характер процесса укладки, при установке необходимо соблюдать большую осторожность.Кабель ClearZone — лучший снег тающий кабель, и один из немногих лучистых нагревательные кабели, способные выдерживать экстремальные температуры укладки свежего асфальта.

Используется главный блок управления для управления системой обогрева проезжей части. Контроллер может быть настенным блоком управления. для электрических систем или небольшого механического помещения для размещения котла, насоса, коллектора, и т. д., для гидроники системы.Устройства ручной и / или автоматической активации (датчики снега) используются для срабатывания системы. Установленный на антенне или на тротуаре Датчики снега доступны для активации системы. Жилой отапливаемый подъезд в системах обычно используется воздушный датчик снега.

Датчик снега (устройство автоматической активации) сигнализирует контроллеру о наличии присутствует влага и температура ниже заданного значения (обычно 39 ° F) датчик посылает сигнал для подачи питания на нагревательный кабель.Затем питание нагревательного кабеля нагревает подъездную дорожку. Это предотвращает накопление снега. В система остается включенной до тех пор, пока снег не перестанет падать. Электропитание кабеля продолжает работать в течение короткого времени. после финального снегопада для просушки проезжей части, предотвращающей образование льда. Затем система снеготаяния Выключается. Большинство систем снеготаяния также включают возможность ручного управления для растопить сугробы снега, которые могли образоваться из-за ветра, или чтобы прогреть территорию перед большим шторм, чтобы лучше предотвратить накопление снега и льда.

Щелкните здесь, чтобы узнать больше о том, как работают подъездные пути с лучистым обогревом.


Кто устанавливает подъездные пути с лучистым обогревом?

В целом система обогрева проезжей части легко установить, так что «самоделки» и подрядчики могут легко разложить кабель, проверить расстояние и закрепите его перед нанесением цемента или асфальта (или брусчатки). Однако для сохранения гарантии — и обеспечить безопасность — важно, чтобы квалифицированный электрик выполнил все электромонтажные работы и подключения к системе.

Для вашего удобства Warmzone может предоставить список опытных установщиков лучистого тепла в вашем районе. Помните, обогреваемая подъездная дорога настолько хорош, насколько хорош его установка, поэтому идеально подойдет надежный и опытный установщик. Не забудьте попросить квалифицированного электрика проверить кабели во время процесс установки и подключить всю проводку системы. Позвоните одному из наших представителей ( 888.488.9276 ), чтобы узнать больше или получить дополнительная информация по установке.

Warmzone обеспечивает установку опора с каждой системой проезжей части с подогревом, а также свободный обучение установке курса онлайн. Это ценное обучение может оказаться жизненно важным для тех, кто хочет установить подъезд с подогревом. И вдобавок чтобы обеспечить бесплатное обучение установке, Warmzone всегда имеет лучистую Если вашему установщику / электрику понадобится помощь, доступен специалист по теплоте при установке системы снеготаяния.Будь вы домовладелец, прокладывающий тепловой кабель, подрядчик или электрик, проводящий монтаж системы, Эксперт по лучистому теплу Warmzone будет готов помочь вам в этом процессе. и ответим на любые вопросы, которые могут у вас возникнуть во время установки. Это бесценный сервис, который поможет убедиться, что ваша система установлена правильно и соответствует вашим ожиданиям.

Кто продает отапливаемые проезды и средства для таяния снега?
Установка подъездной дорожки с лучистым обогревом устраняет необходимость ручного снега химикаты для удаления соли и снеготаяния.

Есть несколько поставщиков систем обогрева подъездных путей; однако Warmzone отличается широким спектром лучистого тепла решения от нескольких разных производителей — так что вы обязательно найти систему, которая является оптимальным решением для ваших конкретных потребностей. Потому что Warmzone не ограничиваясь предложением одной марки или типа обогреваемых проездов, вы можете быть уверены, что вы получите объективную информацию и лучшую систему, которая действительно лучше всего подходит для вашего частный случай.

Warmzone также будет включать подробный инженерия и система макет вашей системы лучистого отопления. Как установленный специализированный источник для сопоставления ваш проект на лучшее решение, Warmzone — потребитель и подрядчик номер один защищать без предвзятости по отношению к кому-либо система. Warmzone заработал репутацию надежный ресурс для лучистого тепла решения, и укажет на все преимущества и проблемы для вашего проекта до рекомендовать систему, которая имеет наибольший смысл.Warmzone имеет большой опыт работы с кастомными жилой отапливаемый подъезд и крыша противообледенительные системы, а также в крупных коммерческих проектах.

Warmzone имеет растущую сеть подрядчики по всей стране, которые имеют опыт установки отапливаемых проездов (и полов) и готовы помочь с вашим проектом по лучистому теплу.

Связаться Warmzone онлайн или позвоните нам по бесплатному телефону 888.488.9276 .

Для получения дополнительной информации о снеге системы плавления и подъездные пути отопление, отличная серия лучистого тепловые статьи, охватывающие все аспекты системы обогрева подъездных путей можно найти в Теплой зоне Пресс-центр, раздел статей. Например, просмотрите ссылки ниже, чтобы прочитать информативную информацию о лучистом тепле статьи или скачать продукт руководства, технические руководства, иллюстрации и другие информационные ресурсы.

Гидравлический шланг малого диаметра продолжает выступать

8 основных причин выхода из строя гидравлических шлангов — Parker Hannifin

Эрозия шланговых трубок часто вызывает внешнюю утечку.Эрозия трубок обычно вызывается концентрированным высокоскоростным потоком жидкости или мелкими частицами в жидкости. Красные стрелки на изображении указывают на начало эрозии.

Маленький шланг в бачке унитаза — почему? | Терри Лав Плуинг…

2011/10/13 · цитата; Как инженер-механик с 40-летним опытом, я не могу понять, насколько далеко вниз по большой трубе должен быть закреплен маленький шланг, это может иметь какое-либо влияние. Это не сифонный шланг. Тогда вы ДОЛЖНЫ знать, что один из способов запустить сифон — это наполнить шланг водой, а затем погрузить один конец в воду и удерживать другой конец ниже уровня воды.

На главную — Поставка шлангов и резины

Поставка шлангов и резины специализируется на сборке продукции, безопасности и отраслевом обучении, управлении бункерами на месте, замене и ремонте шлангов, а также проектировании силовых передач. Наша способность обеспечить проектирование приводов для вашей ременной системы поддерживается нашими ПРЕДЛОЖЕНИЯМИ ПО СМЕШИВАНИЮ И НАКАЧИВАНИЮ ГРУНТА

| Chemgrout

ПРИМЕЧАНИЕ. Предлагаемые здесь предложения предназначены для помощи оператору в определении некоторых факторов, которые необходимо учитывать при смешивании и перекачивании цементных растворов.Потому что для множества различных материалов доступен широкий выбор

РЕКОМЕНДАЦИИ ПО СМЕШИВАНИЮ И НАКАЧИВАНИЮ ГРУНТА | Chemgrout

ПРИМЕЧАНИЕ. Предлагаемые здесь предложения предназначены для помощи оператору в определении некоторых факторов, которые необходимо учитывать при смешивании и перекачивании цементных растворов. Поскольку для множества различных

доступны самые разные материалы, попробуйте этот простой совет, прежде чем винить шестеренчатый насос за…

Теперь, поскольку изношенный шестеренчатый насос обычно требует замены, а не ремонта, это кажется хорошим идея на первых порах.Операторы, которым интересно определить причину износа насоса, могут передать его местному поставщику гидравлических деталей на этом этапе для устранения неполадок, в то время как другие могут сразу перейти к заказу насоса для замены.

Hosecraft USA Канальные шланги любого стиля

TD12 КАНАЛИЗАЦИОННЫЙ ШЛАНГ из ПВХ TD12 — это шланг из ПВХ толщиной 0,020 дюйма, обладающий большой гибкостью. Это отличный экономичный выбор для вентиляционных устройств и удаления пыли и дыма. Версия с прозрачной оболочкой по умолчанию является приемлемой FDA , а альтернативная синяя версия является огнестойкой по UL 94V-0.Стандартные диаметры от 1-1 / 4 до 18 дюймов, по индивидуальному заказу до 24 дюймов. От 20F до 150F.

Гидравлические потери в трубах

Гидравлические потери между двумя разными поперечными сечениями вдоль трубы равны разнице общей энергии для этого поперечное сечение: ∆hls = h2 — h3 (2) Мы должны помнить, что всегда h2> h3. В горизонтальной трубе, когда z1 = z2 и диаметр трубы постоянный, v1 = v2

Почему гидравлическая подающая линия продолжает выходить из …

Требуется замена быстроразъемного соединения.Чтобы разъединить соединение, не повредив его, требуются специальные инструменты. Эти линии представляют собой линии охлаждения трансмиссии, по которым идет ATF, и компрессионный фитинг

продолжает выскакивать: Pluing

Я заменяю кухонный кран. Линии питания выходит из запорного клапана составляет 1/2 меди. Конец трубы обрезан под квадрат. Я купил компрессионный фитинг Watts, латунь, наружный диаметр от 5/8 до 3/8, чтобы прикрепить линию, идущую от крана. Линия холодной воды работала нормально.

Советы по поиску и устранению неисправностей гидравлической системы | Cross Mfg.

Пожалуйста, прочтите и соблюдайте СТРАНИЦУ ТЕХНИКИ БЕЗОПАСНОСТИ ГИДРАВЛИЧЕСКОГО ИЗДЕЛИЯ, прежде чем продолжить. Твоя безопасность важна для нас! Постепенная или внезапная потеря давления или потока, приводящая к потере мощности, является обычным явлением при отказе гидравлической системы. Любой из

симптомов общих гидравлических проблем системы и их…

2 · Профилактическое обслуживание подчеркивает регулярное обнаружение и устранение основных причин, которые в противном случае привели бы к отказу оборудования. В случае гидравлических систем есть три легко обнаруживаемых симптома, которые позволяют на раннем этапе определить первопричину состояния.Эти симптомы являются ненормальными

Как распознать и избежать распространенных причин O…

Как распознать и избежать распространенных причин выхода из строя уплотнительного кольца М. Мессингер Уплотнительные кольца очень хорошо служат для многих гидравлических систем, но их применение по-прежнему требует определенных знаний и осторожности. Уплотнительные кольца — наиболее часто используемые уплотнения в гидравлической системе.

3 Общие симптомы проблем гидравлического шестеренчатого насоса

Если шланг слишком мал, это может увеличить скорость жидкости, что приведет к нежелательным результатам.Подробнее Flowfit на 10.10.2019 Расчет мощности, необходимой для создания потока гидравлического насоса. Роль гидравлического насоса заключается в обеспечении давления, достаточного для преодоления рабочего давления системы для перемещения гидравлической жидкости с требуемой скоростью потока насоса.

Как уберечь шланг стиральной машины от падения…

Как уберечь шланг стиральной машины от падения на пол. Сливной шланг на вашей стиральной машине позволяет сточным водам стекать из машины в раковину или в раковину или

Porta Power Kit 10 000 кг — TQB Brands

Porta Power Kit 10 000 кг Код продукта: 2010T Торговая марка: TradeQuip Professional The TradeQuip «Сделано для торговли »Гидравлический комплект Porta Power Kit на 10 000 кг разработан для использования для толкания, разгибания и прессования панелей кузова транспортных средств, а также различных компонентов и узлов.

Компрессионный фитинг продолжает выскакивать: Pluing

Я заменяю кухонный смеситель. Линии питания выходит из запорного клапана составляет 1/2 меди. Конец трубы обрезан под квадрат. Я купил компрессионный фитинг Watts, латунь, наружный диаметр от 5/8 до 3/8, чтобы прикрепить линию, идущую от крана. Линия холодной воды работала нормально.

Гидравлические потери в трубах

Гидравлические потери между двумя разными поперечными сечениями вдоль трубы равны разнице полной энергии для этого поперечного сечения: ∆hls = h2 −h3 (2) Мы должны помнить, что всегда h2> h3.В горизонтальной трубе, когда z1 = z2 и диаметр трубы постоянный v1 = v2

RG1260D Характеристики Компоненты

Гидравлические шланги Переборки и быстроразъемные соединения Крепежные болты для каркаса на существующих отверстиях отвала. Верхние крепежные болты, 2 шт. Быстроразъемные гидравлические шланги. Шланг Ширина менее 10 футов для мобилизации без разрешения для 12,5 футов

Примечания ноу-хау: Все о шлангах »NAPA Know How Blog

Шланги радиатора намного больше в диаметре и даже тоньше, чем шланг обогревателя.Часто эти шланги имеют внутри спиральную пружину, чтобы они не разрушались при изменении температуры. Гидравлический шланг В большинстве автомобилей имеется несколько гидравлических систем, а именно гидроусилитель руля и тормоза.

Признаки общих гидравлических проблем и их…

2 · Профилактическое обслуживание подчеркивает регулярное обнаружение и устранение основных причин, которые в противном случае привели бы к повреждению оборудования отказ. В случае гидравлических систем есть три легко обнаруживаемых симптома, которые позволяют на раннем этапе определить первопричину состояния.Это ненормальные симптомы

ремонт — Как предотвратить попадание шланга в бачок унитаза от…

К сожалению, я не знаю соответствующей терминологии, но есть небольшой шланг, который подходит к трубке внутри цилиндрического контейнера в унитазе бак. Когда это происходит, я сначала вижу, как слышу, а после снятия крышки бачка унитаза вижу, что вода периодически течет из шланга; похоже, это также влияет на уровень воды в унитазе.

Porta Power Kit 10 000 кг — TQB Brands

Porta Power Kit 10 000 кг Код продукта: 2010T Торговая марка: TradeQuip Professional Гидравлический комплект Porta Power Kit на 10 000 кг TradeQuip «Сделано для торговли» предназначен для использования для толкания, разбрасывания и прессование кузовных панелей автомобилей, а также различных комплектующих и узлов.

Вакуумный шланг на всасывании продолжает лопаться | Dodge Dart…

26.06.2014 · Добрый вечер господа! У меня вопрос к массам. Маленькая вакуумная магистраль на моем приемном устройстве все время выскакивает. У меня двоякий вопрос. Сначала @Deadpool согласен на 100 процентов, лол .. Я лично ненавижу стандартные зажимы, которые они используют (как бы там ни называлось). Я заменил большинство из них зажимами, которые вы фактически затягиваете вручную, доверяйте им гораздо больше, особенно если вы настраиваете и увеличиваете ускорение

Выскакивает компрессионный фитинг: Pluing

Я заменяю кухонный смеситель.Линии питания выходит из запорного клапана составляет 1/2 меди. Конец трубы обрезан под квадрат. Я купил компрессионный фитинг Watts, латунь, наружный диаметр от 5/8 до 3/8, чтобы прикрепить линию, идущую от крана. Линия холодной воды работала нормально.

Как заменить фитинги гидравлического шланга | DoItYourself

Перед тем, как приступить к ремонту штуцера шланга, необходимо сбросить давление в гидроцилиндрах, чтобы предотвратить выброс. Шаг 3 — Удаление компонентов шланга. Чтобы заменить сломанные или поврежденные фитинги шланга, вам необходимо удалить некоторые компоненты гидравлического шланга, включая ограждения, зажимы, корпус и другие.

8 простых шагов по обслуживанию шлангов мачты | Parker…

Когда шланг мачты находится под давлением, внутренняя сила давления заставляет его изменять длину и диаметр. Шланг, который плотно прилегает к шкиву в состоянии покоя, становится очень тугим во время работы и может выходить из шкива, выгибаться или вступать в контакт

Сломана крышка расширительного бачка

Крышка расширительного бака сломана 27 декабря 2020 г. · Расширительный клапан — это часть оборудования, которая снижает давление в системе.Протек радиатор. • Держите бензин вдали от искр, открытого огня, запальных ламп, тепла и других источников возгорания. Единственное действительно эффективное решение — это установка расширительного бака для воды, обеспечивающего дополнительное пространство для воды, расширяемой за счет нагрева. 2 сентября 2014 г. · Крышка топливного бака K сильно отличается от проблем с крышками более позднего типа Airheads. Запасные фитинги переборки можно приобрести индивидуально через Plastic-Mart. BMW E90 335i N54 3. Легко затягиваемые шестигранным ключом на 5/32 дюйма (не входит в комплект), эти расширительные крышки для очистки создают надежное уплотнение с помощью стратегически расположенных уплотнительных гребней, 3 встроенных уплотнительных колец и неопрена 3/16 дюйма. прокладка.Капля сверху может легко стекать на верхнюю часть водонагревателя и даже пробиваться вниз по изоляции, создавая впечатление, будто утечка исходит из самого резервуара. Когда фитинг остается неиспользованным, заглушка прилегает к резьбе. 13 апр.2019 г. · При правильном функционировании крышка радиатора может сбрасывать избыточное давление, которое накапливается в вашей системе охлаждающей жидкости, но со временем она может изнашиваться или застревать. Просто и надежно. См. Бюллетень № 17-NA-110 для получения дополнительной информации. Это крышка расширительного бачка радиатора без давления с левой резьбой.5x скоро). Pokémon Sword и Pokémon Shield представляют регион Галар и других покемонов, которых стоит открыть! Особенно полезно для резьбовых соединений, которые со временем подверглись коррозии. Просмотр Резервуары изготовлены из литого пластика, и на рынке нет продукта, который мог бы вулканизироваться с ним. Двигатель . Расширительный бак охлаждающей воды, как его назвали бы MINI, находится рядом с выпускным коллектором и может работать в довольно тяжелых условиях. 8 января 2016 г. · Расширительный клапан — это компонент переменного тока, который обычно используется во многих дорожных транспортных средствах.Без исправной крышки радиатора двигатель вашего Chevy Tahoe может выйти из строя из-за перегрева! Современные радиаторы не имеют расширительных бачков и крышек радиаторов сверху. Воздух в системе. Резервуар для охлаждающей жидкости — это компонент двойного назначения. Hyundai Motor America (Hyundai) отзывает некоторые автомобили Elantra 2007-2010 и Elantra Touring 2009-2011 годов. 10 апр.2020 г. · Резервуар — это место, где течет охлаждающая жидкость при расширении. 18 долларов. Неисправная крышка радиатора может стать причиной выкипания автомобиля при более низкой температуре.Основное давление может быть слишком высоким. Если крышка не может быть заблокирована, автомобиль не пройдет проверку MOT. Состояние топливопровода. ПРИ ЗАПУСКЕ ОБОРУДОВАНИЯ • Убедитесь, что свеча зажигания, глушитель, крышка топливного бака и манометры колодезного насоса являются полезным инструментом для контроля надлежащего функционирования водяной системы. Держите расширительный бачок охлаждающей жидкости герметичным. Торговая марка: ES #: 2550027. 350–500 долларов США: удаление радиатора / котла: 1500–2000 долларов США: радиатор: 500–900 долларов США: клапан радиатора: 100–200 долларов США: кондиционер / тепловой насос: кондиционер, 3 тонны (по вертикали) 1200-1500 долларов: кондиционер, 3 тонны Аарон Стикли Первое, что нужно проверить, — это водопроводные трубы над водонагревателем.26 июля 2011 г. · Система охлаждающей жидкости находится под давлением, и если вы откроете крышку расширительного бачка после того, как машина заработала и она горячая, вы можете ошпариться (так что не обожгитесь). 5-галлонное тепловое расширение Eastman 4. Перед тем, как окончательно закрыть расширительный бачок, уровень должен быть на уровне или около верхней части внутреннего ребра жесткости / разделителя. На многих водонагревателях или поверх них установлен расширительный бак. 09.01.2021 · Датчик уровня охлаждающей жидкости расположен в нижней части бачка.Когда как определить, что расширительный бачок плохой? Автор: fiasmom Нам только что заменили наш 14-летний электрогазовый водонагреватель из-за неисправного модуля зажигания (2-й модуль зажигания). Вмещает полные 4 мл жидкости для электронных сигарет и представляет собой такую ​​же стеклянную часть, что и в стандартной версии комплекта резервуаров Aspire Athos. Крышка расширительного бачка охлаждающей жидкости. Получил его домой, а вокруг кепки валяется небольшой фонтан. Чтобы снять бак и шланг, похоже, мне придется вытащить аккумулятор и, возможно, еще что-нибудь, чтобы вытащить бак, чтобы осмотреть его и как следует очистить.Напорный бак, также известный как питающий и расширительный бак или цистерна, является важной частью открытой вентилируемой системы центрального отопления с обычным бойлером. Также заменили расширительный бачок, сказав, что он «плохой». 213-820-45-03-FP. Топливный бак с стопорным кольцом и уплотнением Краткое описание применения: Chevrolet Camaro 1992-82, Pontiac Firebird 1992-85, Pontiac Firebird 1983-82 Цвет продукта может отличаться от изображения продукта. com — это независимый форум Ford для владельцев автомобилей Ford. 69 £ 13. 77778 (27) Защитная пластина топливного бака Mopar для 97-06 Jeep Wrangler TJ & Unlimited.Это в конечном итоге защищает его от повреждений. В расширительном бачке должны быть средства для оценки надлежащего уровня охлаждающей жидкости. Герметичная крышка резервуара удерживает давление внутри резервуара и сбрасывает избыточное давление. Роль заголовка бака для подачи воды в систему центрального отопления, а также поддерживать уровень воды, которая расширяется при нагревании. n1sar Неактивный пользователь. Решение — установка расширительного бачка на трубопроводе холодной воды между обратным клапаном и водонагревателем. Бак частично заполнен воздухом, сжимаемость которого смягчает удары, вызванные гидравлическим ударом, и поглощает избыточное давление воды, вызванное тепловым воздействием. Регулирующий клапан воздуха в расширительном баке / компрессионном баке отопительного котла и воздушный клапан. Руководство по устранению неисправностей. В этой статье объясняется разница между давлением воздуха. регулирующий клапан на компрессионном / расширительном баке с внутренним пузырем и автоматический клапан выпуска воздуха, установленный как на расширительных баках баллонного, так и без баллонного типа в системах водяного отопления.9 часов назад · Закрепите крышку топливного бака на баке с помощью наших запорных крышек с защитой от несанкционированного доступа или найдите решение крышки топливного бака для системы вентиляции вашего легкового автомобиля, грузовика или автобуса с помощью нашего вентилируемого, не вентилируемого и вентилируемого антипомпажного топлива выбор крышки. 16 марта 2014 г. · После остывания иду проверять колпачок, и сборка отрывается у меня в руке: WTF? Я почти уверен, что это не так, как должно работать. 0. Крышка, резервный бак. 21 апреля 2020 г. · Расширительные баки требуются при наличии замкнутой системы как производителями водонагревателей, так и правилами сантехники.00+. 136 долларов. сложите все вместе, и вы сэкономите себе несколько долларов. Возможно, он упал, и это нормально. 4 А 10 футов. На крышке указаны правильные слова «ТОЛЬКО ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ДВИГАТЕЛЯ». Избыточный объем воды вместо того, чтобы оказывать слишком большое давление на водопровод, устремляется в расширительный бачок и снижает давление в водонагревателе до более безопасного уровня. там apoligies за задержку была проблема с Интернетом и не могла вернуться. Уровень топлива в вашем баке меняется в течение дня, даже если вы не ведете машину.1.. 3 мая 2013 г. · Попробуйте заменить крышку расширительного бачка. 16 февраля 2018 г. · Сломана крышка бака с охлаждающей жидкостью; Результаты с 1 по 1 из 1 Проблемы с крышкой заливной горловины расширительного бачка охлаждающей жидкости Saab 9-3. Закройте конец трубы, очистите или откройте контрольную трубу в системе DWV с этим Fernco 3 дюйма. Этот резервуар может протекать в любой из следующих 3 областей: резьбовое соединение; Сам расширительный бачок. Если клапан сильно протекает, необходимо его отремонтировать. 31 декабря 2020 г. · Проверяйте расширительный бачок каждый раз при замене масла.9 декабря 2016 г. · Подтекает расширительный бачок. Ваш танк должен дышать. Неисправная крышка слишком быстро выпустит охлаждающую жидкость, что приведет к переполнению резервуара. Состояние топливного бака. Заполните радиатор водой до нужного уровня, закройте крышку и отправляйтесь в поездку за 10 минут. com 21 января 2018 г. · Вчера при попытке открыть крышку, похоже, она отделилась от своей нижней половины. После выключения и дачи двигателю нескольких минут для прогрева снова проверьте герметичность. Переключите двигатель с холостого хода на 3000 об / мин с 30-секундными интервалами, пока температура охлаждающей жидкости двигателя не достигнет 99 ° C (210 ° F) и не откроется термостат.Танки теперь генерируют примерно в 5 раз большую угрозу, чем игрок DPS (недавно был усилен с 4. Если вы потеряли или забыли пароль, или пароль не работает, вы можете изменить свой пароль, используя опцию «восстановления учетной записи». Красный крышка на расширительном бачке, показанная слева, закрывает воздушный клапан, через который давление воздуха в расширительном бачке предварительно устанавливается на заводе. Я мог бы легко достать его, когда он остынет, но он определенно сломан. Наклоните кожух вентилятора правой стороной вверх для облегчения снятия • Часто проверяйте топливопроводы, бак, крышку и фитинги на наличие трещин или утечек.Быстрая и простая установка RENU-STRIP предлагает экономичный способ оживить существующую террасу бассейна. Во время наполнения, технического обслуживания или за счет проникновения кислорода воздух попадает в каждую гидравлическую систему отопления / охлаждения. Еще один очень простой метод лечения воздушного удара — это установка короткого отрезка вертикальной трубы рядом с клапанами, которые вызывают гидроудар. И, не то чтобы это важно, рычаг сброса давления на крышке тоже не в наличии. Реле давления быстро включается и выключается, указывая на то, что баллон с давлением требует воздуха или неисправен.Сломанные, провисающие, болезненные, наклоняющиеся днища передних сидений портят удовольствие от вождения! Интерьер. Оставьте промежуток, как показано на Фото 8, особенно в долгосрочной перспективе. Обычно давление внутри радиатора составляет 16 фунтов на квадратный дюйм, и крышка радиатора — это деталь, которая регулирует это давление. 149 долларов. Шаг 3: Снимите унитаз. Поскольку крышку так просто заменить, имеет смысл начать здесь, когда вы пытаетесь починить систему охлаждения. 6886

546875 баллов экспертизы рейтинг предоставить 1 экспертизу.2. Что касается крышки, они просто откручивают винт против часовой стрелки, иногда вам нужно немного надавить на крышку, чтобы открутить — так как это единственная винтовая крышка на этих автомобилях / расходных баках. А иногда, когда вода расширяется после нагрева, она превышает пространство внутри резервуара. Сходите в автомобильную зону или в другой магазин автомобильных запчастей и купите шланг подходящей длины для охлаждающей жидкости, который будет проходить над штуцером крышки расширительного бачка радиатора. Работает более 30 футов. Датчик уровня охлаждающей жидкости расположен на дне бака.Расширение дебютировало 30 августа 2016 года и восходит к временам Иллидана и Пылающего Легиона как больших злодеев. он не ввинчивается в грузовик. Подходит для Sienna (2011-2020) Расширительный бачок охлаждающей жидкости двигателя — ремонт или замена Неисправный расширительный бачок может вызвать утечку антифриза из системы охлаждения в вашей Toyota Sienna или вызвать перегрев двигателя. По мере того, как линии горячей воды от вашего водонагревателя к вашим выходам становятся более засоренными и узкими, расход воды по трубам уменьшается.Используйте пылесос для влажной уборки, чтобы удалить оставшуюся воду в баке и уловителе. Если давление непостоянно, ваш автомобиль может перегреться […] Неплотно установите крышку расширительного бачка. 5-миллионный потолок зарплат на 2020-2021 годы. Вытяните переливной шланг из прорези для доступа к кожуху. Собираюсь заменить термостат и водяной насос, что, надеюсь, решит мои проблемы с перегревом и утечкой. Отберите сжатый воздух из продувочного насоса двухтактного дизельного двигателя. Самый частый признак неисправности водонагревателя — отсутствие достаточного количества горячей воды.13 апреля 2019 г. · При правильном функционировании крышка радиатора может сбрасывать избыточное давление, которое накапливается в вашей системе охлаждающей жидкости, но со временем она может изнашиваться или застревать. Оставьте место для расширения топлива. 3. Оставьте подачу холодной воды включенной и не открывайте краны горячей воды в доме, чтобы не втягивать воздух в бак во время продувки. Самые свежие примеры расширения НБА — это Charlotte Hornets и Miami Heat в 1988 году, Minnesota Timberwolves и Orlando Magic в 1989 году, Toronto Raptors и Vancouver Grizzlies в 1995 году (которые переехали в Мемфис в 2001 году) и New Orleans Pelicans The Reason для расширительных баков, помимо требований норм в некоторых областях, заключается в том, что ЕСЛИ у вас есть предохранитель обратного потока или регулятор давления на входящей водопроводной трубе между коммунальными водопроводными трубами и водонагревателем, когда отопительная вода расширяется, нет места для он должен расшириться, и, поскольку вода по существу несжимаема, отключите подачу воды в унитаз.Если я дойду до этого, я заменю старый шланг на новый. В любом случае, я погуглил и нашел номер детали 21132AA074 / 21132AA075 для бака, и эта ветка в этом роде помогла, но не совсем. Удерживайте воздух внутри зазора резервуара (над жидкостью) и зависите от теплового расширения жидкости, чтобы сжать этот воздух и, таким образом, создать давление в резервуаре. Ищите трещины или признаки утечки. 99. Очень простой тест, который может сделать любой, чтобы определить, что там расширительный бачок плохой. В инструкциях по установке, прилагаемых к расширительным бачкам для розничной торговли, сказано, что бак должен быть установлен в вертикальном подвесном положении.AutoZone предлагает подходящие продукты по разумным ценам, а также заслуживающие доверия советы внимательного персонала. Заменил радиатор. «Крышка с вентилируемой охлаждающей жидкостью», которую иногда называют крышкой «парциального давления», может не позволить системе немедленно реализовать давление при тепловом расширении (нагреве). Он используется для поглощения избыточного давления воды. в нем есть клапан, который можно сломать. 5-галлонный расширительный бак обеспечивает надежное соединение с водонагревателями, предотвращающее опасное повышение давления.Если крышка не герметизирует систему охлаждения должным образом, в нее будет попадать воздух. 01 июля 2012 г. · В отчете Центра бюджетных и политических приоритетов, аналитического центра левого толка, утверждается, что критики пренебрегают чистым результатом закона о всеобщем здравоохранении. 1 Tanking C. 2350000024 DWT Гайка крышки топливного бака 6 января 2021 г. · После победы Тампы в Кубке Стэнли в 2020 году гроссмейстеру Жюльену Бризбуа потребовалось чудо, чтобы заставить его составить команду меньше $ 81. Этот резервуар находится сбоку от водонагревателя и предназначен для сбора лишней воды из резервуара для водонагревателя.По этой причине расширительный бак, крышка и спускной клапан являются наивысшими точками системы охлаждения. Обратите внимание на манометр и заполните новый баллон до 100 фунтов на квадратный дюйм (при условии, что вы слово в слово следовали нашим инструкциям и работали с оборудованием той же емкости, что и мы). Мы освещаем Capital & Celeb News в разделах «Рынки», «Бизнес», «Шоу-бизнес», «Игры» и «Спорт». Это было хорошее изменение, но мне лично хотелось бы увидеть немного больше из-за слона в комнате.ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ • Убедитесь, что свеча зажигания, глушитель, крышка топливного бака. Опыт (также известный как Exp и Ept) является атрибутом, представленным в Патче 2. Популярные тенденции 2020 г. Наш единственный интересный момент — когда я стравил охлаждающую жидкость из дренажного винта, она упала на ремень вентилятора — кажется, этого достаточно, чтобы шкив соскользнул с ремня — я заметил, что вода не попадала в расширение бак (в горловине видна небольшая струйка) — щелкнул дроссель, и он снова начал качать.Затем снимите трубную заглушку ¼ ”, которая находится рядом с крышкой сапуна. 14 сентября 2008 г. · Это расширительный бачок. Крышка бензобака автомобиля EVGATSAUTO, крышка топливного бака, подходящая для Merce-des Benz A-Class 1997-2004 гг. Для Merce-des Benz C-Class 1993-2000 Крышка крышки бензобака 1404700005 5. Проверьте давление в баке с помощью шины манометр (сверху есть вентиль). Привет, ребята, в сегодняшнем видео я наконец устранил утечку охлаждающей жидкости в моей машине! Надеюсь, вам понравилось видео, и вы нашли его информативным! СПАСИБО NOUR HUMMADI ЗА Вот где пригодятся расширительные бачки.Добавьте одну-две столовые ложки грубого черного перца. Первоначально заменил термостат, крови и долить охлаждающую систему все в порядок в течение недели или 2, проблема reoccured с небольшим барботированием в расширителе, я заменил термостат на 2-е раза, который я нашел, чтобы быть закрыт на обследовании. После того, как вы добавите охлаждающую жидкость, вам придется подождать несколько минут, пока охлаждающая жидкость не втянется в радиатор, но подождать лучше, чем рисковать травмой. Серия крышек радиаторов Futaba была разработана для работы в соответствии со спецификациями производителя оригинального оборудования.Температура охлаждающей жидкости в радиаторе понижается за счет прохождения ряда ребер и трубок, поэтому все, что нарушает этот процесс, снижает охлаждение, что может привести к повышению температуры двигателя. Saab Original 9-3 Крышка резервуара для охлаждающей жидкости 9202799 8 ноября 2019 г. · Перед снятием расширительного бачка необходимо слить охлаждающую жидкость. Крышка, предотвращающая попадание постороннего мусора в емкость. Заземляющий провод должен быть установлен таким образом, чтобы крышку можно было ослабить и снять без отсоединения заземляющего провода.Как гидравлические баки, так и резервуары изготовлены из высококачественной сварной стали с защитным порошковым покрытием, обеспечивающим длительную работу. Что ж, первое правило: всегда проверяйте, чтобы система охлаждения остыла, а не нагревается, так как она будет находиться под давлением кипящей воды и приведет к серьезным травмам, открыв ее в таком состоянии. Вы должны услышать, как вода заливает расширительный бачок. По мере того, как охлаждающая жидкость двигателя нагревается, она расширяется и увеличивается в объеме. 1 не должно быть пустым. Внимание !. Не снимайте крышку расширительного бачка, пока двигатель горячий.Для правильной работы необходимо удалить воздух, и эти воздухоотделители предназначены для удаления захваченного воздуха, микропузырьков и грязи из систем отопления, охлаждения и бытового водоснабжения. вода расширится и вытечет из верхней части колпачка. • НЕ переполняйте бак. Результат — перегретый резервуар с избыточным давлением. Важнейшие RFA Энтони Сирелли и Михаил 9 часов назад · Закрепите крышку топливного бака с помощью наших запорных крышек с защитой от несанкционированного доступа или найдите решение крышки топливного бака для системы вентиляции легкового автомобиля, грузовика или автобуса с нашей вентилируемой, невентилируемой, и вентилируемые антипомпажные крышки топливных баков.При снятии расширительного бачка и шлангов с кожуха потяните вверх кожух вентилятора. 1 Удаление с помощью Warlords of Draenor 2 Рейтинг мастерства 3 Расовые бонусы 4 Ограничения опыта 5 Танкование 5. Отломилась шейка соска, оставив отверстие, через которое выливается охлаждающая жидкость. Сэкономьте 15 долларов. Посмотреть 23 ноября 2020 г. · Расширительный бачок служит резервной системой, предотвращающей перегрузку водопровода. 14 долларов. так что если ваш двигатель внезапно нагрелся из-за неисправной крышки. Требуется слесарного кодами, эта мера предосторожности является хорошим способом Одна вещь, чтобы рассмотреть это герметичная крышка расширительный бачок, если уплотнение давления выходит из строя охлаждающая жидкость не сможет оказывать давление и будет кипеть при 100 ° С.Колпачки предназначены для обеспечения постоянного поддержания заданного давления в системе охлаждения во время работы, позволяя воздуху выходить в случае избыточного давления. Под баком находится датчик бачка с охлаждающей жидкостью (который при неправильном обращении может быть поврежден). Здравствуй. Поэтому убедитесь, что маленькие шланги, идущие от верхней части двигателя и радиатора, идущие обратно к коллектору / расширительному бачку, свободно протекают и не забиты. Установите на полную мощность. Когда двигатель начнет нагреваться, сожмите большие шланги, идущие к радиатору. Медленно ослабьте крышку, чтобы сбросить давление в баке.Характеристики продукта: соответствует спецификациям оригинального оборудования. 05 (10) НАБОР ДЛЯ СТЯЖКИ Для закрепления и затяжки резервуаров в зонах с низким и высоким уровнем риска -Зажимы на верхнем крае резервуара -Болты основания к полу / бетону -тяжки для регулировки натяжения Найдите резервуары для охлаждающей жидкости Dorman 603-001 Dorman и получите бесплатную доставку заказов Более 99 долларов на Summit Racing! Резервуары охлаждающей жидкости Dorman являются частью линейки оригинальных решений для вашего автомобиля. Сменное стекло для резервуаров Aspire Athos sub ohm сделано из специального термостойкого стекла Pyrex.Если вы искали контент WoW Classic, обратитесь к нашему руководству по танку Паладина с классической защитой. Плохое состояние топливного бака часто может привести к отказу ТО. Когда крышка снята, охлаждающая жидкость закипает при более низкой температуре. Закажите бак для регенерации охлаждающей жидкости для своего автомобиля и заберите его в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Шаг 4 — Удаление переливной трубы Теперь вы готовы снять переливную трубу с клапана сброса давления.Ниже перечислены несколько вопросов, на которые Эксперты ответили по вопросам, связанным с проблемами расширительного бачка. Не намного больше от Autovaux), поэтому я взял плоскодонку и заказал новую крышку. требуется U-образный обход около 1 фута. Замените сломанную, деформированную или отсутствующую крышку на совершенно новую… Самые продаваемые запасные части из раздела крышки расширительного бачка. Некоторые люди думают, что этот колпачок сломан, когда они впервые видят его, потому что часть, которая входит в заливную трубу для герметизации системы, «качается». Бензиновая крышка на Land Rover Freelander 2002 года повреждена.Некоторые системы водонагревателя включают меньший резервуар, называемый «расширительный бак». Проверить манометр. нет необходимости в специальном заказе. Как только в вашем резервуаре будет 0 фунтов на квадратный дюйм и из шланга больше не будет выходить вода, ваш резервуар опустеет. Автор Lord lucan на форуме Saab 9-3 (2003-2014) Ответы: 0 Разрыв мочевого пузыря расширительного бачка: Иногда происходит разрыв внутреннего пузыря этих баков, что довольно быстро, возможно, менее чем за один отопительный сезон, приводит к затоплению расширительный бачок. Далее анатомия колпачка: части A и B представляют собой резиновые уплотнения.При необходимости замените. Колпачок повернется примерно на четверть дюйма в любую сторону, после чего расширительный бачок можно установить под любым углом. Проблемы с помпой или колодцем могут быть вызваны проблемным резервуаром. Это качественная замена изношенных, треснувших или сломанных резервуаров. Сэкономьте 2 доллара. Мне удалось немного повернуть оставшуюся часть, крышка определенно сломана. Расширительный бак какого размера мне нужен? В других случаях баллон нужно будет уронить, чтобы получить доступ к его верхней части (где подсоединяется трубка клапана).com Общие сведения о резервуарах расширения. Фактически, именно тогда расширение действительно начинает набирать скорость, снижая подавляющее количество действий 20 апреля 2020 г. · Открутите клапан наполнения воздухом в верхней части резервуара для воды, чтобы получить доступ к воздушному клапану. Тщательно проверьте его на наличие трещин и утечек и замените, если он поврежден. Наиболее распространенной формой этих клапанов является терморегулирующий клапан (TMV), который используется в системах отопления, вентиляции и кондиционирования воздуха. Без достаточного количества воздуха в баке бак заполняется 11 октября 2019 г. · На баках охлаждающей жидкости есть две отметки, указывающие минимальный и максимальный уровень.0 из 5 звезд 1 13 фунтов стерлингов. На фото показана проблема, на втором фото видно множество мелких трещин на самом резервуаре у основания, где крепится крышка — их можно почувствовать. Ваш бачок для перелива охлаждающей жидкости пузырится, когда из радиатора выходит воздух, давление которого превышает давление, на которое рассчитана крышка. Высокое давление воды 23 ноября 2020 г. · Электрические баки можно отключить с помощью выключателя. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму 35 долларов США.Самый быстрый способ сделать это — отсоединить нижний шланг охлаждающей жидкости от задней части бака и дать жидкости стечь. «Это вентилируемая крышка охлаждающей жидкости. Убедитесь, что двигатель остыл, прежде чем снимать крышку с бачка с охлаждающей жидкостью, иначе вы рискуете получить ожог. Этот расширительный бак водонагревателя предотвращает обратный поток горячей воды в линию холодной воды и предотвращает утечку горячей воды через предохранительный клапан, а RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру, все по складским ценам.21 июля, 2016 г. · При обслуживании холодного двигателя следует доливать охлаждающую жидкость на один дюйм ниже заливной горловины, чтобы она могла расширяться при нагревании двигателя. Найдите расширительный бачок охлаждающей жидкости, откройте на нем крышку и снимите. 99 $ 15. Если вы видите жидкость вокруг крышки радиатора, значит, она не закреплена или сломана и ее необходимо починить. Если он ниже, наполните его (и держите кран открытым). Сантехнические нормы штата Миннесота требуют наличия расширительного бачка и крышки радиатора высокого давления для различных применений Ford, Land Rover, Mazda и Volvo.Неважно, как долго я выхожу из машины, система все еще удерживает большое давление. The Eastman 4. 21 февраля 2020 года Hyundai расширил отзыв, включив в него 46 425 моделей 2007 года. Здесь вы узнаете, как танковать в качестве Паладина Защиты как в рейдах, так и в подземельях эпохального +. 15 апреля 2015 г. · Шаг 2 — Откройте крышку расширительного бачка. Это вторичное предохранительное устройство, которое поглощает излишки горячей воды, возникающие в процессе нагрева. В традиционных водонагревателях используется большой резервуар для хранения, обычно размером 30-50 галлонов, а также система газового или электрического отопления.расширительный бак: 250-300 долларов: газовый котел — стандартный: 2500-4500 долларов: газовый котел — высокий КПД: 5,500-10,000 долларов: удаление масляного бака из подвала. 98. ПРОВЕРКА ВОЗРАСТА Продукты, доступные на Element Vape, имеют возрастное ограничение и предназначены только для взрослых, достигших совершеннолетия для курения. Мы охватываем все, начиная от основ и заканчивая приемами минимума и максимума, чтобы повысить вашу выживаемость. Если проверить давление воздуха на воздушный клапан на верхней части резервуара под давлением, и вода выходит (напорный бак пузырь плохо) 2.Заглушите двигатель. Незапирающаяся крышка топливного бака Mopar для Jeep Wrangler TJ и JK 03-18. Откройте капюшон. Вы хотите пережить зиму как можно более экономно, но только что обнаружили, что в вашем масляном баке есть небольшая утечка. Ступица, звезда с лавровым венком. 2016/10/27 Никки сказала: Привет, у моего сына в спальне есть радиатор конвектора, который отчаянно нуждается в кровотечении, однако внутренняя часть, где вы вводите ключ, сломалась, поэтому я не могу повернуться, чтобы выпустить воздух. Дважды потяните фиксатор капота под приборной панелью.Что могло случиться, так это то, что колпачок был сломан кем-то, кто снял колпачок, как во время обслуживания, а потом не сказал вам об этом. так что теперь у меня нет резервуара. Новый расширительный бачок не был включен в смету, потому что мы понятия не имели, что он «плохой». он не будет удерживать ничего, кроме крохотного кусочка на дне резервуара. Они образуют камеру «без давления» внутри заливной горловины радиатора, которая выходит в переливную бачок через сломанный ниппель, с которого начался этот расширительный бачок. Если это просто пластиковая крышка без надписи, тогда все должно быть в порядке, так как Переливной бак не находится под давлением и является лучшим местом для добавления охлаждающей жидкости в случае перегрева.Смотрите полный список на oards. Вода расширяется при замерзании. Осталось всего 3 штуки — скоро закажу. Mfg #: 17117521071 Кол-во: Выберите способ. Если крышка сломана, может произойти перегрев, что приведет к переливу охлаждающей жидкости. Добавьте охлаждающую жидкость в нужной концентрации. Стрелка до верхней отметки. Расширительный бачок на моделях 1992 года и старше кажется наиболее частым источником протечек и поломки пластика. Другой распространенной причиной низкого давления горячей воды является накопление минералов, ржавчины или других отложений, которые могут скапливаться в резервуаре, выпускных отверстиях и трубах, подключенных к вашему водонагревателю.Выключите двигатель на 1 минуту. Продукты оснащены всасывающим, возвратным, сливным портами, фильтрами и другими компонентами, необходимыми для удовлетворения ваших потребностей. Поддерживайте оптимальную эффективность охлаждения — меняйте крышку каждые три года! Замена послепродажного обслуживания У меня mitsubishi l200 4life 2. Двумя основными типами расширительных клапанов кондиционера являются термостатические расширительные клапаны и капиллярные трубки. ГОДОВОЙ ДИАПАЗОН ДЛЯ ACURA TL ПО МОДЕЛИ 30 марта 2018 г. · Некоторые проблемы, связанные с плохой крышкой радиатора, также могут привести к повреждению расширительного бачка охлаждающей жидкости.Это расширение вызывает образование трещин в трубе. Подлинная OEM крышка расширительного бачка радиатора Ford. Большинство моделей XJ6 были версиями с короткой колесной базой, но некоторые, например, модели Vanden Plas, были с длинной колесной базой, поэтому у задних пассажиров было больше места для ног. 85. В зависимости от места установки резервуара этот клапан с пластиковым покрытием (не предназначенный для использования домовладельцами) может находиться на дне резервуара, а не на его верхней поверхности. В любой ситуации, когда вода в «закрытой системе» нагревается, требуется расширительный бак.Присоединен 3 мая 2013 г. Открыть крышку расширительного бачка 11 ноября 2013 г. ·, крышка охлаждающей жидкости Vectra сломана, крышка расширительного бачка insignia сломана, крышка охлаждения застряла сломана, крышка охлаждающей жидкости сломалась, бит застрял, внутренняя часть крышки охлаждающей жидкости отломилась и не может выйти out, astra сломанная крышка охлаждающей жидкости, как снять сломанную крышку охлаждающей жидкости ford focus, как заменить сломанную крышку охлаждающей жидкости, крышка заливной горловины охлаждающей жидкости сломана надвое, как снять двигатель 10 января 2012 г. · Бак не треснутый, идет из-под крышка. На 80 уровне каждые 7.Затем наблюдайте, как прогревается двигатель. См. Шаг 3, чтобы снять крышку расширительного бачка радиатора. Если вы знаете, что у вас замкнутая водопроводная система, или если у вас возникло повреждение водонагревателя вследствие теплового расширения, вам следует установить расширительный бак. Этот воздух позволяет охлаждающей жидкости расширяться, не повреждая остальную систему. Обычно Residential IHT (K46), который используется во многих моделях тракторов и райдеров, не требует обслуживания в течение всего срока службы автомобиля. Без него вы рискуете повредить водопровод, арматуру и водонагреватель.В магазинах механики и запчастей есть инструмент, который можно использовать для проверки предела, однако достижение максимального уровня 110 в World of Warcraft: Legion — это еще не конец игры. 5x и будет увеличен до 5. Обычно резервуар с охлаждающей жидкостью заполнен на одну треть своего объема и служит хранилищем охлаждающей жидкости, когда радиатор продувает охлаждающую жидкость по мере его нагрева. Он обеспечивает дополнительную охлаждающую жидкость, необходимую радиатору и системе охлаждения в случае утечки, и предотвращает перегрев. Гибкий колпачок ПВХ DWV. Чтобы удалить сломанную половину, НИЧЕГО НЕ ХОТИТЕ РАСШИРЯТЬ; расширение сломает хрупкий пластик в шланге или расширительном бачке (что означает, что это тост).В старых системах ищите расширительный бачок на чердаке. Снимите спускной винт расширительного бачка, извлеките расширительный бачок из кожуха вентилятора, затем снова установите спускной винт (Philips). Mobile DTE 24, Texaco HD 32 НЕ ИСПОЛЬЗУЙТЕ DEXRON® В ЭТОМ ПОДЪЕМНИКЕ! Этот резервуар вмещает примерно 12 кварт. 2 марта 2016 г. · Вам понадобится комплект шланга / резервуара и новая крышка. Крышки D составляют 15 фунтов на квадратный дюйм, а не 16 фунтов на квадратный дюйм. Начните с размещения дренажного поддона объемом 5 галлонов на земле под расширительным бачком. Вторник, 28 июня 2016 г. Снята крышка расширительного бачка с Fiesta 2010 леди Тарг, и крышка развалилась, и половина ее застряла в баке.24 доллара. Наслаждайтесь лодочным сезоном. У меня есть honda accord 2011 года, и примерно в октябре я снял крышку тормозной жидкости, чтобы проверить ее, но сегодня я пошел, чтобы проверить ее снова, и крышка не снимается, интересно, из-за холодной погоды? (36 е) В прошлый раз все получилось так просто, я не помню, в какую сторону повернуть, и нужно ли мне нажимать вверх или вниз при повороте. 23 (6) 2315106911 ROTH Expansion Kit # 5 добавлен к установке с двумя баками для 1000LH и 1500L 22. Прочтите наши последние истории, включая мнения, здесь.Нет специальных инструментов Ссылка Amazon на отличные продукты, которые должен иметь каждый домашний мастер и разнорабочий 13 декабря 2014 г. · Сломана крышка бака с охлаждающей жидкостью. ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: fordownersclub. по звуку согласно вашему описанию — если он затягивается при отвинчивании, то это звучит как перекрещенная резьба, поэтому это произойдет 03 октября 2020 г. · Если расширительный бачок протекает, он может вытеснить охлаждающую жидкость и создать воздух в системе охлаждения, что приведет к перегреву двигателя. «что происходит, когда машина работает без крышки радиатора» — это зависит от того, как долго она была выключена и что произошло.Снимите кожух с моторного отсека. . КОЛПАЧОК РАСШИРИТЕЛЬНОГО СОЕДИНЕНИЯ. 99 $ 123. Не позволяйте системе повышать давление. Иногда прикрепленный к самому теплообменнику, иногда установленный удаленно, этот бак является очень важной частью замкнутой системы охлаждения. Колпачок заливной горловины, используемый для заполнения системы, расположен сверху резервуара. Расширительные баки устанавливаются по линии от впускного клапана, который питает водонагреватель в вашем доме. Но они делают гораздо больше, чем просто это. Репродукция OER® невентилируемой крышки переливного стакана радиатора для различных моделей с 1975 по 1997 год.Вернуться наверх: 5. Подождите, пока двигатель остынет. • Держите топливо вдали от искр, открытого огня, сигнальных ламп, тепла и других источников воспламенения. Экспертиза (также известная как Exp и Ept) — это атрибут, представленный в патче 2. Возможность сразу увидеть давление в насосной системе скважины может помочь в решении любых проблем с потоком воды. Эта превосходная запчасть от URO — отличная альтернатива дорогостоящему заводскому оборудованию, которая поможет вам восстановить бесперебойную и эффективную работу вашего автомобиля. При обслуживании системы охлаждения проверьте или замените крышку охлаждающей жидкости.Caps Lock делает все буквы заглавными, поэтому вы можете ввести неправильный пароль или имя пользователя. Осмотрите влажный выхлоп на предмет утечки воды через выхлопные отверстия и проверьте, нет ли утечек в фитинге и торцевой крышке при работающем двигателе. Ни в коем случае не приставляйте трубу к элементу каркаса. Gallows-korialstrasz 20 сентября 2020 21:19 Бачок охлаждения расположен в правом верхнем углу моторного отсека и имеет единственную крышку. 13 июля 2016 г. · [quote = ”risclout” post = 170088] Всем привет, у меня 04 acura tl, пластиковая крышка на моем резервуаре охлаждающей жидкости треснула неделю назад, поэтому я заклеил ее водонепроницаемой лентой, думая, что это не так. большое дело.Отсоедините шланг подачи воды. Примерно на половину пути, большой клуб дыма взревел на лобовое стекло — я видел это раньше — из расширительного бачка вылетает пар. 1 Переносной резервуар для пресной воды для автофургона, 45 галлонов 108 долларов США. В очередной раз максимальный уровень вырос со 100 до 110, и был введен второй класс героев — Охотник на демонов. Любые идеи, как я могу думать только о голове. 02 июня 2015 г. · Очень необычно, когда она ломается внутри радиатора, поскольку пружина закрывает вход в сливной бачок, и он перемещается под давлением.29 сентября 2015 г. · У него есть небольшая штука, похожая на термостат, которая была сломана, она входит в нижнюю часть расширительного бачка. BMW Mechanic: Стив, эксперт BMW ответил 3 года назад. Пожалуйста, не забудьте НАЖАТЬ на положительную оценку, которая не является основной. термостат, это термостат охладителя коробки передач и вряд ли может быть причиной. Ваш напорный бак имеет чрезмерную ржавчину или коррозию снаружи. ОПИСАНИЕ RENU-STRIP — это гибкая и прочная виниловая закрывающая лента, предназначенная для придания выцветшему или сломанному стыку DECK-O-JOINT ® совершенно нового вида.Откройте крышку радиатора. Расширительный бачок имеет форму и помещается в относительно ограниченное пространство (в значительной степени стандартные вещи Honda). Снимаем крышку с расширительного бачка. Расширительный бак для горячей воды — это бак на два галлона, который свисает с вашей системы горячего водоснабжения или котла. Сполосните унитаз, пока он не станет пустым. Эти резервуары дают лишней воде место. От запасных шлангов и клапанов до инструментов для снятия пропановых клапанов — в King Supply Company вы обязательно найдете то, что вам нужно. Шланги тоже страдают от жары.новый, который мне дали, не тот. Northern Tool имеет подходящий гидравлический бак или резервуар для любого применения. Переливная труба питающего и расширительного баков центрального отопления проходит от небольшого водяного бака на чердаке до наружной части дома. Даларан был перемещен, чтобы парить над островами, чтобы служить центром игроков. Вместо этого радиаторы подключаются к отдельному резервуару утилизации, который служит одновременно резервуаром для охлаждающей жидкости и расширительным бачком. Поместите воронку в отверстие вентиляционной крышки и залейте в бак одну из следующих жидкостей: гидравлическое масло AW-32 или ISO-32.однако, если он сломан, проблемы с расширительным бачком могут варьироваться от утечки и засора до более серьезной проблемы, которая приводит к полной неисправности. Это похоже на фильтр для охлаждающей жидкости или на сломанную крышку? Возможно, вам придется просверлить небольшое отверстие в застрявшей детали в бачке с охлаждающей жидкостью, чтобы вы могли воткнуть что-нибудь в отверстие и вытащить его. Обычно расширительный бак подвешивают к потолку подвала, недалеко от котла. Запустить двигатель. Обычно на боковой стороне пластикового резервуара есть маркировка с надписью Full-Cold и Full-Hot.Когда вода нагревается или кран с горячей водой резко закрывается, давление увеличивается из-за расширения молекул воды. 4 Контроль теплового расширения. 50 за предположительно подлинный на eBay. Не пытайтесь управлять трамваем без него. В нашем интернет-магазине представлено около 61 позиции крышки расширительного бачка (крышки бачка охлаждающей жидкости) FORD FIESTA в премиальном сегменте по всей Европе. Я оставил погружную трубку внутри резервуара, потому что я заказывал новый набор, поэтому воздух должен был попасть в мой рад после того, как я выключил машину, так как давление снизилось.Клуб не является частью Ford, не связан с Ford и не поддерживает его. 13. расширительный колпачок удерживает охлаждающую жидкость под давлением, что повышает температуру кипения. Более крупный — крышка колодца, а меньший — клапан наполнения воздухом. Если у вас есть сообщение о низком уровне охлаждающей жидкости, но уровень охлаждающей жидкости в норме, возможно, у вас неисправный датчик. Игнорировать небольшие трещины — плохая идея, поскольку они могут быстро разрастаться и вызвать серьезную утечку охлаждающей жидкости, прежде чем вы об этом узнаете. кусок трубки может вырасти в длину на целых 1/2 дюйма.4. 00 (скидка 13%) Добавить в корзину 21 июля, 2016 г. · При обслуживании холодного двигателя следует доливать охлаждающую жидкость на один дюйм ниже наливной горловины, чтобы обеспечить ее расширение при нагревании двигателя. 17 декабря 2018 г. · Удаление застрявшей заглушки для очистки канализации. Внесезонное хранение (ЗИМА) 12 октября 2020 г. · Установите воздушную камеру. Бензин увеличивается в объеме при нагревании и уменьшается в объеме при охлаждении. 6 декабря 2019 г. · Плохая крышка радиатора Как видно из раздела выше; крышка радиатора имеет три уплотнения; любой из них может выйти из строя независимо от других: Основное уплотнение — это то уплотнение, которое прижимает крышку к верхней части заливной горловины.Вам нужно приложить скручивающую силу, не расширяя сам сломанный спускной винт; так что экстрактор шнека — плохая идея (спросите меня, откуда я знаю). Фактически, поскольку охлаждающая жидкость работает в закрытой системе, она не должна становиться низкой u апр 09, 2020 · Неисправная крышка радиатора может вызвать перегрев двигателя, поскольку неисправная часть снижает функциональную эффективность радиатора. Важно: Расширительный бачок охлаждающей жидкости Рис. Помимо потери вложений в масло, вам может потребоваться удалить и заменить загрязненную маслом почву.К нему подсоединяется труба большого диаметра внизу резервуара (выпускная труба) и труба меньшего диаметра вверху (обратная труба). В современных автомобилях нет пустоты в верхней части радиатора, в них используется система охлаждения, в которой нет воздушного пространства. Затем закрутите крышку и дайте двигателю поработать, пока он не достигнет рабочей температуры. Это должно быть проблема материала или проблема контроля качества, которая позволяет пластику расколоться или деформироваться и вызвать утечки. Присоединен 3 мая 2013 г. Откройте крышку расширительного бачка 2 июня 2015 г. · Очень необычно, когда он ломается внутри радиатора, поскольку пружина закрывает вход в переливной бачок, и он перемещается под давлением.Минимальная отметка — это наименьшее количество охлаждающей жидкости, которое потребуется вашему двигателю, и снижение ее значения может вызвать проблемы с перегревом. Поэтапные города, нельзя сдать квест, нельзя разговаривать с Хроми, нельзя перейти в BfA, нет маркеров квестов в любой зоне. Когда температура повышается настолько, что лед растает, вода выходит из трещины в сломанной трубе и вызывает утечку. Популярные тенденции 2020 года в области крышки топливного бака для лодок в автомобилях и мотоциклах, спорте и развлечениях, инструментах Откройте для себя более 679 вопросов из нашего Еще одного вопроса — у моей машины (Jeep Grand Cherokee 2004, дизель, европейский) есть расширительный бачок охлаждающей жидкости, а также крышка радиатора — какую из них я должен использовать для заливки BlueDevil? Просто любопытно — после того, как начальные 50 минут холостого хода закончились и двигатель охладился, является ли BlueDevil в системе «израсходованным» (безрезультатным) на этом этапе? Процедуры технического обслуживания масла для жилых блоков IHT с внешним расширительным баком Разработаны, чтобы обеспечить бесперебойную работу.Сейчас довольно часто можно найти расширительные бачки, которые вышли из строя или потрескались вдоль шва, и из которых медленно вытекает охлаждающая жидкость. Бак для охлаждающей жидкости, также известный как расширительный бачок для охлаждающей жидкости, предназначен для удержания охлаждающей жидкости при ее нагревании. Расширительный бак или расширительный бак — это небольшой бак, используемый для защиты закрытых (закрытых для атмосферного давления) систем водяного отопления и систем горячего водоснабжения от чрезмерного давления. Ваш напорный бак протекает. Обновил шапку и до сих пор делаю.N. Если вы видите давление от 10 до 12 фунтов на квадратный дюйм, значит, бак заправлен правильно. — Заполните резервуар, наденьте крышку и посмотрите, что произойдет. Это рейтинг крышки радиатора — давление в радиаторе должно возрасти только до 16 фунтов на квадратный дюйм, прежде чем крышка его освободит. Манометр обычно монтируется на резервуаре под давлением чуть выше переключателя и регулирования давления водяного насоса. Современные радиаторы не имеют расширительных бачков и крышек радиаторов сверху. Расширительный колпачок часто также имеет клапан давления, который гарантирует, что система охлаждения поддерживает высокое давление в системе охлаждения, около 1-1.0L Расширительный бак — Крышка. Куплено новое топливо — Land Rover 2002 Freelander вопрос Проблемы с баком под давлением. Изготовлен из материалов премиум-класса. Если в расширительном баке недостаточно воздуха, повышение давления вытеснит воду из предохранительного клапана, расположенного над котлом. Например, повышенная коррозия или серьезное повреждение дороги могут сделать цистерну небезопасной. URO Parts 9202799 Крышка расширительного бачка 4. Она будет сделана из пластика, меди или свинца и обычно выводится через карниз и потолок.Я видел несколько тем на этом форуме, но мой случай немного отличается. Установите спускной клапан стальной камеры в вертикальное положение. Найдите расширительный бачок охлаждающей жидкости в моторном отсеке. По мере прогрева двигателя охлаждающая жидкость может подниматься на дюйм. Это еще один недорогой компонент, защищающий ваш двигатель. Они собирают излишки охлаждающей жидкости, чтобы предотвратить загрязнение моторного отсека и окружающей среды. При нагревании воды минералы отделяются от воды и оседают на дно резервуара для хранения.Если он находится на переливном резервуаре, то резервуар должен поддерживать давление горячей охлаждающей жидкости под давлением в фунтах на квадратный дюйм, необходимое для повышения температуры кипения охлаждающей жидкости до проектных уровней. 1 крышка расширительного бака для воды радиатора с двумя резиновыми уплотнениями. Другие части вашей системы охлаждения также могли быть ослаблены или повреждены. Откройте капот, откройте крышку и убедитесь, что радиатор полностью заполнен. На внутренней стороне крышки колодца должен быть предусмотрен наконечник заземления. вынул старую.Термоусадка. Металлическая крышка / уплотнения колодца — если используется погружной насос, а крышка / уплотнение колодца металлические, крышка / уплотнение должны быть заземлены следующим образом: 1. Для Fiesta, Focus, C-Max, Mondeo. Это типичное расположение расширительного бачка для охлаждающей жидкости. Неизолированная труба может стать настолько холодной, что вода внутри нее замерзнет. Расширительный бак. Прежде чем вы сможете установить новый фланец унитаза, сначала вы должны удалить унитаз, который герметизирован в существующем. Что ж, это был логичный шаг, чтобы соответствовать давлению в старой крышке, но номинальное давление в старой крышке не было стандартным / спецификационным.Крышка радиатора — это простой, но жизненно важный компонент радиатора. Так что, даже если он отделился, он не упадет. Покупка крышки. СОВЕТ: Расширительный бачок радиатора дизельного двигателя L5P имеет две разные крышки расширительного бачка. Вы можете попробовать это, заменив его на 1 с таким же номиналом, или провести испытание на динамическое давление, это покажет, превышает ли давление охлаждающей жидкости максимально допустимое значение, указывая на возможный отказ прокладки головки. Форд — Фокус, Фиеста, Мондео, С-Макс. Осмотрите верхнюю часть бака, и вы увидите 2 крышки.Затем произошла утечка из шлангов, что привело к замене всех шлангов радиатора. Шаг 4 — Зарядите расширительный бак. Shadowlands бросает новый вызов танкам: устрашающий Target Cap. Это должно быть на 2-10 фунтов на квадратный дюйм ниже «пускового» давления насоса: например, если ваш насос включается при 40 фунтах на квадратный дюйм (наиболее распространенная настройка — включение при 40 / выключение при 60), предварительная заправка резервуара под давлением должна составлять 30 фунтов на квадратный дюйм. до 38psi. Расположенный бок о бок диспенсер для воды в холодильнике использует небольшой резервуар для воды внутри охлаждаемой части холодильника. В целях безопасности дайте резервуару остыть от 30 минут до часа.Бачок современного резервуара охлаждающей жидкости частично заполнен воздухом. 5 турбо подхвата 2004, в последнее время у меня были некоторые проблемы перегрева, в основном, кипящий в заголовочном-танк. Затем воспользуйтесь кнопкой «Добавить в корзину». Если у вас есть расширительный бачок, возможно, он вышел из строя. Открывая капот, посмотрите на левую часть моторного отсека. Если уровень охлаждающей жидкости правильный, перегрев может быть вызван неисправностью вентилятора радиатора. Эта вкладка, как вы можете догадаться, перемещается внутрь и наружу по горизонтали. Найдите сливной кран на дне бака.00 (скидка 12%) Добавить в корзину Впускное отверстие для воды 2 3/4 дюйма 13 долларов. Я только что нашел номер детали для него и обнаружил, что они довольно дешевы (4 фунта стерлингов. Запустите двигатель, сняв крышку радиатора и одну охлаждающую жидкость). дюйм ниже шеи. 3 из 5 звезд 55. Перелив из питающего и расширительного бачка центрального отопления. Крышка расширительного бачка от URO Parts Установка автомобиля: SAAB: 9-3 2003-11 | 9-3X 2010-11 eEuroparts. Замена вашего хранилища бак может стоить от 800 до 3800 долларов. Могу ли я водить его так на короткое расстояние (вернемся к магазину автозапчастей в разделе Как починить резервуар с замерзшей водой в холодильнике Side by Side.Расширительные баки используются для поглощения любого избыточного давления, создаваемого из-за теплового расширения, что предотвращает избыточное давление в системе. Коррозированные или поврежденные топливопроводы могут быть причиной неудачной проверки ТО. Теперь вы можете построить свой собственный распылитель топливного бака Aspire Athos или отремонтировать уже имеющийся, используя оригинальные детали марки Aspire. так что сегодня вечером я пошел в автозону и взял новый резервуар. Заменил расширительный бачок. 25%. 18 мая 2007 г. · Откалиброванная герметичная крышка находится либо на верхней части радиатора, либо на сливном бачке.Вентиляция топливного бака. Когда вы выбираете расширительный бачок для розничной продажи, он поставляется с «седлом». Крышка радиатора вашего автомобиля делает гораздо больше, чем просто закрывает отверстие в верхней части радиатора или бачка с охлаждающей жидкостью. Это будет противоречить информации, поставляемой с любым расширительным бачком, который вы покупаете в розничном магазине. Этот метод, известный как воздушная камера, создает сегмент пустой, заполненной воздухом трубы, которая обеспечивает амортизацию для воды, которая может отскочить в него, когда она хочет изменить направление, если вы хотите, чтобы ключ был утерян крышкой газа, проверьте свой ключ Caps Lock.Информационный центр. Вам понадобится автомобильный подъемник для автомобиля и вертикальный домкрат, чтобы удерживать бак во время его опускания. Вы видите, когда вода нагревается, она расширяется. Если ваш строитель установил обратный клапан, он также должен был установить расширительный бак, но. Этот бак По возвращении выключите двигатель и еще раз используйте полотенце и снимите крышку расширительного бачка, чтобы проверить уровень охлаждающей жидкости. Вопрос: как удалить воздух из конвектора отопления со сломанным вентиляционным ключом: Действия по замене сломанного воздуховыпускного клапана.69 Крышка расширительного бачка охлаждающей жидкости — E36, E46, E34, E39, E38, X3, X5, Z3, Z4. Эпоксидная смола, клеевой пистолет, застежки-молнии и другие вещи, которые здесь придумали, — это временные исправления (один или два дня, если вам повезет), потому что ваш радиатор расширяется и сжимается, в результате чего любое вещество, которое вы пытаетесь исправить, треснет в запечатанном система рекуперации крышка (двойное уплотнение) позволяет охлаждающей жидкости течь в и из резервуара рекуперации или расширительного бачка, поддерживая целостность системы охлаждения. Удобный каталог запчастей. Запустите двигатель.350-500 долларов: удаление радиатора / котла: 1500-2000 долларов: радиатор: 500-900 долларов: радиаторный клапан: 100-200 долларов: кондиционер / тепловой насос: 3-тонный (вертикальный) кондиционер, 1200-1500 долларов: 3-тонный King Компания снабжения предлагает все необходимые расходные материалы для пропановых баллонов и инструменты для обслуживания. Расширительный бачок охлаждающей жидкости двигателя от URO Parts®. 20 сентября 2020 г. · В настоящее время для некоторых людей в бета-версии не работает 10+ квестов. Он подходит для всех компенсаторов DECK-O-JOINT или любых других соединений шириной 5/8 ″. 2315107013 ROTH Комплект расширения двойного топливного бака № 2, 3-й, 4-й, 5-й баки, добавлены к установке с двойным баком для 400 л, 620 л и 1000 л.В этой технической статье я покажу вам, как заменить расширительный бачок, а также проверить и заменить датчик уровня охлаждающей жидкости. IRC 2009 P2903. Смотрите полный список на doityourself. Серия крышек радиаторов Futaba разработана для работы в соответствии со спецификациями производителей оригинального оборудования. Сантехники устанавливают фитинги для очистки канализации, чтобы вы могли попасть внутрь канализационных труб и удалить засоры. Крышка радиатора и крышка расширительного бачка обеспечивают газонепроницаемость заливного отверстия радиатора и расширительного бачка.Получайте самые свежие новости и аналитику на фондовом рынке сегодня, в том числе новости национальных и мировых фондовых рынков, деловые новости, финансовые новости и многое другое. Расширение Национальной баскетбольной ассоциации происходило несколько раз в истории лиги с тех пор, как она начала играть в 1946 году. Охлаждающая жидкость нагревается, расширяется в бак и всасывается обратно по мере охлаждения. Светодиодные проекторы — Mercedes Star — Прозрачные. Механизм ключа крышки топливного бака Classic K — это механизм, в котором металлический язычок (который фиксирует крышку на баке) перемещается внутрь, когда ключ поворачивается в правильном направлении.com Компрессионные фитинги переборок, фитинги переборок из нержавеющей стали, латунные фитинги переборок, фитинги переборок из ПВХ и ПП доступны для покупки в Интернете или по телефону 866-310-2556. На более старых BMW в боку бака была вылеплена леска. Я могу оставить его на целый день, и он по-прежнему издает сильное шипение и шипение, когда я снимаю крышку, чтобы проверить уровень. 5 бар. сбоку где-нибудь по длине, чтобы учесть расширение и сжатие. На Рисунке 2 ниже красная стрелка указывает на расширительный бачок, синяя стрелка указывает на крышку, а зеленая стрелка указывает на спускной клапан стальной камеры.Сейчас машина все еще перегревается. этот шланг маленький и подсоединяется над большим шлангом к небольшому пластиковому штуцеру, к которому шланг подсоединяется и зажимается. 171-400-01-25-7P70-FP. Когда резервуар достигнет желаемой емкости, выключите компрессор и поверните ручку обратно в открытое положение. Замените крышку радиатора, просто отвинтив ее и ввинтив новую. com® предлагает обширный каталог запчастей, оригинальных и оригинальных запчастей от более чем 200 производителей. 3. цифры не запоминаю, но типичная крышка позволяет двигателю работать при 110 градусах без кипения.Обычно он устанавливается на входе в испаритель и работает вместе с дроссельной трубкой для регулирования заправочного бака примерно на 1-1 / 2 дюйма ниже верхней части горловины, чтобы обеспечить расширение топлива. Так почему же в радиаторе воздух? 9 мая 2010 г. · у моего бачка с антифризом огромная трещина. Снимите вентиляционную крышку с бака на блоке питания. • Наполняйте или сливайте топливный бак на открытом воздухе. Автомобили серии 3 XJ6 имели систему впрыска топлива, автоматическую коробку передач Borg Warner, сдвижные панели люка, 2 топливных бака, кожаные сиденья и стандартные опции для автомобилей 1980-х годов.Выпуклая лицевая сторона гарантирует, что этот гибкий колпачок из ПВХ выдержит высокие уровни давления при испытаниях и минимизирует вздутие живота. Крышка расширительного бачка для Ford Fiesta Mk5 Fiesta Mk5 Hatchback Jh2, JD1, Jh4, JD3 11/2001 — 03/2010 Тип кузова: Хэтчбек Fiesta Mk5 Van 10/2003 — 12/2010 Тип кузова: Коробка 2315106910 ROTH Expansion Kit # 4 Установка двойного бака для 1000LH и 1500L 13. Крышка, которую вы бы использовали, того же типа и размера, что и крышка для садового шланга. Теперь расширительный бачок охлаждающей жидкости имеет небольшую трещину и протекает.Большинство скважин доставляют воду в резервуар для хранения под давлением. — Спасибо Дэвиду МакГиллису. Герметичная крышка радиатора представляет собой деталь с двумя клапанами, которая удерживает охлаждающую жидкость и поддерживает давление в радиаторной системе. 4 мая 2019 г. · Крышка радиатора в этих закрытых системах имеет вторичный клапан, позволяющий вакууму в системе охлаждения втягивать охлаждающую жидкость обратно в радиатор из резервного бачка (как при оттягивании поршня на игле для подкожных инъекций). После того, как вы убедились, что устранили протечки, пора включать вентиль между котлом и расширительным баком.Перец должен смешаться с водой и расшириться, заполняя все дырочки и предотвращая утечку. Накройте крышку расширительного бачка тканью и осторожно открутите крышку против часовой стрелки ВНИМАНИЕ !. Давление сбрасывает крышку радиатора, которая направляет охлаждающую жидкость в сливной бачок. • НЕ зажигайте сигареты и не курите. Посмотреть детали . Сверху на радиаторе есть небольшой пластиковый штуцер, к которому идет шланг, соединяющий радиатор с расширительным бачком охлаждающей жидкости. Тщательно спроектированный, и это позволит вам открыть предохранительный клапан, чтобы у него была возможность слить воду из вашего бака.Колпачки являются источником проблемы — они не регулируют правильное давление и не выпускают воздух, когда должны. 11 декабря 2013 г. · Откройте клапан Шредера (тот же клапан, который вы найдете на шинах велосипеда или автомобиля) на дне расширительного бачка (возможно, вам придется открутить пластиковую крышку) и плотно прижмите манометр к клапану. чтобы получить чтение. Крышка топливного бака на Land Rover Freelander 2002 года повреждена. Расширительный бак используется для предотвращения проблем, связанных с избыточным давлением в системе горячего водоснабжения вашего дома.Если крышка радиатора выглядит ржавой, ржавой или покрытой грязью, это может быть причиной проблем с охлаждающей жидкостью. Автор Lord lucan на форуме Saab 9-3 (2003-2014) Ответы: 0 Снимите крышку с расширительного бачка и ускорение и запах, если пахнет выхлопными газами, возможно треснула головка блока цилиндров или прокладка головки блока цилиндров взорвана, термостат легко проверить , когда он открыл радиатор, нагревается, вентиляторы не должны запускаться до того, как термостат откроется. Ну, первое правило, всегда убедитесь, что система охлаждения прохладная и не горячая, так как она будет находиться под давлением кипящей горячей воды и приведет к серьезным травмам, открыв ее в это состояние.Обязательно проверьте крышку радиатора / расширительного бачка. Если утечка происходит вокруг штока или фитинга, идущего в бак, эта процедура не сработает. Просто резиновая прокладка, которая действует так же, как на крышке банки с рассолом. Мы постоянно обновляем ассортимент продукции в соответствии с потребностями наших целевых групп. можно ли удалить воду из расширительного бачка? Некоторые расширительные баки имеют баллон. Одно очко опыта снижает шанс того, что рукопашные атаки игрока будут отражены или парированы на 0.Чтобы дышать, в вашем баллоне должно быть вентиляционное отверстие, которое будет сбрасывать как вакуум, так и давление. Широкая коллекция запасных частей для Vape, в которую входят катушки, фитили, провода, хлопок, резервуары и многое другое. Рисунок 2. Legion представил в игре Расколотые острова. Он работает как клапан давления и открывается, когда давление достигает установленного предела, позволяя избытку охлаждающей жидкости вытекать в резервуар для перелива. При необходимости бросить топливный бак — сложный процесс. У нас есть большой выбор запасных частей различных производителей для крышки расширительного бачка и другие предложения по низким ценам в нашем ассортименте запчастей. 3 мая 2013 г. · Попробуйте заменить крышку на расширительном бачке.Это также работает только в том случае, если клапан протекает через патрубок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
