Установка циркуляционного насоса в систему отопления — блог об инжиниринге в загородных домах и коммерческих объектах

По этой схеме монтаж насоса в систему отопления выполняется в начале контура – после группы безопасности. Несмотря на то, что современные модели агрегатов способны выдерживать высокую температуру, возле самого котла прибор устанавливать не рекомендуется.

Обязательно схема подключения циркуляционного насоса должна в себя включать сетчатый фильтр-грязевик. Его монтируют перед насосным оборудованием. Такой фильтр задерживает песок и различные металлические примеси, тем самым уберегает мотор и крыльчатку от поломок.

Подключение насоса в разных системах

Универсальным вариантом для разных типов систем является схема подключения насоса отопления на обратке в комбинации с грязевым фильтром. Она оптимально подходит и для закрытых, и для открытых контуров.

Установка насоса в систему отопления на обратную трубу применима также для коллекторных разводок. В таких сетях транспортировка теплоносителя к батареям происходит по автономным подводкам.

Монтаж насоса в систему отопления с принудительной циркуляцией производится в обязательном порядке. Так как контур без нагнетательного оборудования просто не сможет функционировать. Врезка прибора может выполняться в разрыв между обратной или подающей трубой. С двух сторон устанавливают шаровые краны. Арматура необходима для проведения ремонта или, если понадобится замена циркуляционного насоса в системе отопления.

С некоторыми особенностями подключаются циркуляционные насосы в системы отопления открытого типа. Такая сеть может работать в двух режимах – с самотечной или принудительной циркуляцией жидкости. Первый вариант востребован в местности с частыми отключениями электроэнергии. Чтобы наладить движение теплоносителя, нужно обеспечить минимальное гидравлическое сопротивление на всех участках трубопровода. Тормозить нормальное передвижение воды могут перепады высот и сечения магистрали, повороты, а также сопротивление арматуры.

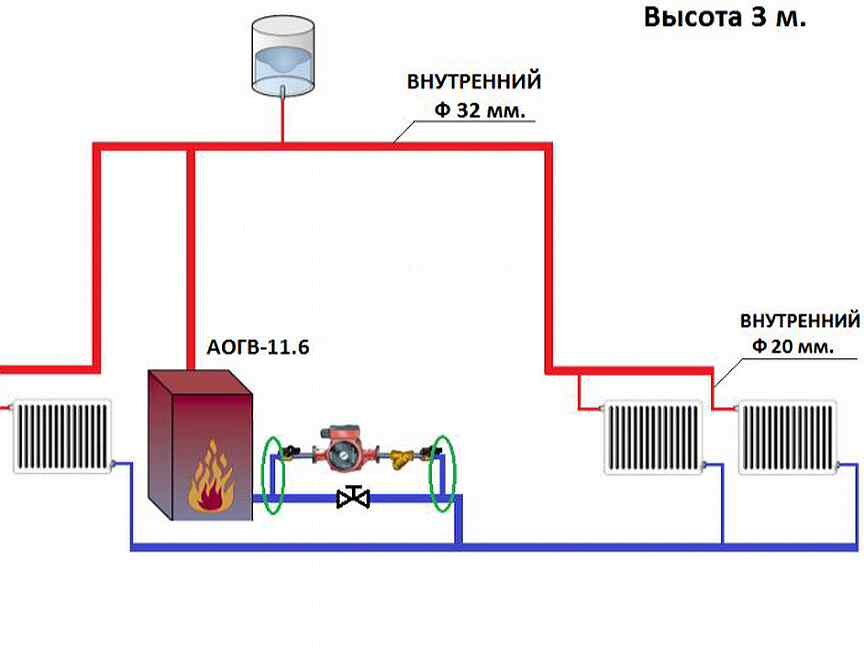

В случае с системами открытого типа нагнетательный агрегат и отсекающая арматура должны размещаться на специальном байпасе. При этом установка циркуляционного насоса в системе отопления выполняется с соблюдением общепринятых правил.

Требования к монтажу в открытой системе:

  • Нельзя размыкать основной контур, врезка прибора производится параллельно ему.
  • Диаметр трубопроводной магистрали должен быть 32 мм и более, а сечение трубы на байпасе – меньше на четверть.
  • Как и в закрытых системах, перед циркуляционным оборудованием и после него нужно устанавливать запорную арматуру. Краны позволят демонтировать прибор без сброса теплоносителя из магистрали.
  • Между врезками насоса на основном трубопроводе нужно установить шаровой кран. Когда теплоноситель подается принудительно, кран перекрывают. Иначе жидкость будет перемещаться только по малому кругу (между местами врезки нагнетателя).

Обычно в открытых и закрытых системах отопления с одним теплогенератором устанавливают один насос. Два и больше приборов рекомендуется врезать, если в отопительный контур вмонтирована буферная емкость, организованы теплые полы или используется несколько котлов, работающих от разного типа топлива.

В схеме с теплыми водяными полами циркуляционный насос со смесительным узлом участвует в процессе приготовления теплоносителя комфортной температуры (35-40 °C). В продаже можно найти уже готовый узел с перекачивающим устройством или же к комплекту гребенки добавить термоголовку, трехходовой клапан, термостат безопасности и дополнительный насос.

От 3-8 перекачивающих устройств могут монтироваться для отопительной системы многоэтажного коттеджа с несколькими ветвями, которые обслуживают различных потребителей: отдельные этажи, радиаторы, бойлер косвенного нагрева и т. п. Дополнительный циркуляционный агрегат необходим также в сетях с гидрострелкой.

Важно помнить, что в некоторых ситуациях установка насоса в систему отопления может и не производиться. Это применимо к небольшим обогревательным сетям с настенными типами котлов. Во многих моделях таких агрегатов имеется свой встроенный прибор для перекачки теплоносителя.

Установка насоса в систему отопления частного дома

Еще не столь давно, когда приобретение качественного насосного оборудования для автономной системы отопления частного дома представляло собой огромную проблему, предпочтение повсеместно отдавалось схемам с естественной циркуляцией теплоносителя. Однако, при всей кажущейся простоте такого подхода, подобные системы не отличаются высокой эффективностью и экономичностью. Кроме того, значительно сужены возможности точной регулировки температуры в отдельных помещениях дома, а со многими современными теплообменными приборами и системами такой тип организации переноса теплоносителя – и вовсе не возможен.

Установка насоса в систему отопления частного дома

Да и декларируемая простота монтажа схемы с естественной циркуляцией – тоже весьма условная, так как требуется обязательное соблюдение уклона, строго оговоренное расположение приборов, а сами трубы должны быть увеличенного диаметра. Иногда в условиях конкретного здания соблюдение всех существующих обязательных условий для обеспечения нормальной циркуляции становится трудной или даже неразрешимой задачей. Все перечисленные проблемы поможет решить установка насоса в систему отопления частного дома.

Именно этот блок вопросов и будет рассмотрен в настоящей публикации. Его можно разделить на несколько основных подразделов:

  • Для чего нужен циркуляционный насос, и какие преимущества дает его установка?
  • Как устроен циркуляционный насос для системы отопления?
  • Как правильно выбрать оптимальную модель?
  • Где лучше установить циркуляционный насос для отопления?
  • Как самостоятельно провести монтажные работы?

Цены на циркуляционные насосы для отопления

циркуляционные насосы



Преимущества системы отопления с принудительной циркуляцией теплоносителя.

Содержание статьи

Ярые сторонники систем отопления с естественной циркуляцией теплоносителя приводят целый ряд, казалось бы, неопровержимых доводов в пользу именно такой схемы.

  • Насос – это лишние затраты на приобретение и монтаж.
  • Любое электрическое оборудование становится дополнительным потребителем дорогой электроэнергии.
  • Зависимость насосного оборудования от стабильности электропитания делает систему отопления чрезвычайно уязвимой при аварийных ситуациях в электросетях.
  • Насос – это дополнительный узел системы, уязвимый с точки зрения механических поломок.

Казалось бы, на первый взгляд – все справедливо. Но если разбираться непредвзято, по каждому пункту, то картина меняется буквально на прямо противоположную.

Посмотрим на схему системы отопления с естественной циркуляцией:

Простейшая схема системы отопления с естественной циркуляцией теплоносителя

Так ли проста в монтаже и дешева такая схема? Вовсе нет!

От котла (поз 1) необходимо в обязательном порядке монтировать разгонный вертикальный участок (поз. 2), из трубы большого диаметра – желательно 1½ дюйма или даже больше. При этом он должен дойти до максимально высокой точки – выше любых приборов теплообмена. Там же, на максимальной высоте, придется установить и расширительный бак открытого типа (поз. 3).

Коллектор подачи (поз. 4) должен расположиться с обязательным уклоном не менее 5% (5 см на каждый погонный метр контура). При этом опять же диаметр трубы не должен быть менее 1¼ дюйма.

Вертикальные стояки (поз. 5), по которым теплоноситель подается непосредственно в радиаторы отопления (поз. 6) выполняются из труб диаметром не менее ¾ дюйма.

Наконец, требования к диаметру и соблюдению уклона коллектора «обратки» (поз. 7) — такие же, как и в трубе подачи. Получается, что в любом случае котел должен находиться ниже самых низкорасположенных радиаторов отопления.

В небольшом здании, с компактно расположенными помещениями, такой подход еще осуществим, да и то – не всегда. Трубы большого диаметра, мало того что значительно дороже, являются более сложными в монтаже. Их чрезвычайно непросто, часто – и вовсе невозможно спрятать, чтобы они не портили интерьера. Практически полностью исключается возможность скрытого нижнего подключения радиаторов. Стоимость самого насоса и его установки (которую вполне можно провести и самостоятельно) – просто несопоставимы с перечисленными выше издержками.

Использовать скрытое расположение труб отопительного контура с нижним подключением радиаторов в системе с естественной циркуляцией теплоносителя – невозможно

Даже при самом продуманном, оптимальном размещении всех элементов контура с естественной циркуляцией вряд ли реально создать в нем избыточное давление только за счет перепадов температуры и разнице в плотности выше 0,6 атмосфер. А такого напора будет явно недостаточно для многих современных отопительных приборов. Тем более – можно даже не вынашивать планов по созданию водяной системы подогрева полов.

Мало того, даже незначительный засор, где-нибудь на изгибах труб или на другом уязвимом к этому явлению участке, способен полностью парализовать перемещение теплоносителя по трубам. И это будет тем более вероятным, если система достаточно разветвлена, так как скажет свое слово еще и гидравлическое сопротивление.

Для выхода системы с естественной циркуляцией на расчетную мощность обязательном порядке необходим мощный стартовый энергетический «импульс». Это – лишние затраты энергоносителей, причём – весьма немалые. Ну а даже краткосрочная остановка котла по тем или иным причинам потребует и определенных усилий, и немалого времени, чтобы вновь вывести систему отопления на нормальный режим работы. Низкая скорость теплоносителя и расходование части энергии, выработанной котлом, только на его перемещение – это общее снижение КПД всей системы. И, поверьте, что эти лишние расходы энергии обязательно превысят суммарное потребление компактного циркуляционного насоса, работающего с постоянной нагрузкой.

Даже сравнительно недорогие насосы, относящиеся к классу энергопотребления «В», потребляют всего порядка 20÷30 Вт в час. А у более совершенных приборов класса «А» этот показатель еще ниже

Низкая скорость циркуляции – это еще и явно неравномерный нагрев приборов теплообмена, установленных в таком контуре и разнесенных по помещениям. Регулировка уровня теплоотдачи радиаторов, установленных в помещениях дома, становится возможной исключительно по количественному принципу, то есть изменением объема проходящей через приборы жидкости. Этот способ – не отличается точностью, а в условиях невысокого давления в трубах может даже привести к запиранию того или иного радиатора или участка контура. Говорить же о качественной регулировке в таких условиях, то есть с подмесом теплоносителя из обратки — вообще наивно.

Возможно, вас заинтересует информация о том, как производится установка радиаторов отопления

Итог такой же – неэффективность системы напрямую негативно сказывается на экономичности расхода энергоресурсов, то есть ведет к лишним затратам в течение всего периода эксплуатации отопления. Выгоднее уже один раз потратиться на насос…

Наконец, несколько слов об уязвимости насосного оборудования от наличия электропитания.

Это действительно так, но точно таким же образом зависимы и все электроприборы в доме. В том числе – и большинство современных котлов отопления, оснащенных автоматикой. Проблема решаема – достаточно установить для котельного оборудования источник бесперебойного питания.

Если в населенном пункте случаются перебои с энергоснабжением, проблема решается установкой источника бесперебойного питания для котла и другого оборудования системы отопления

При невысоких показателях потребляемой мощности насоса, даже не самый дорогой и мощный ИБП способен обеспечить работу оборудования в течение нескольких часов. Этого – вполне достаточно.

Ну и, наконец, ничто не мешает смонтировать насос так, чтобы в экстренных случаях оставалась возможность переключиться на естественную циркуляцию в системе. Так обычно и поступают – схема обвязки насоса включает байпас (перемычку) и несколько вентилей (может применяться и автоматический клапан).

Пример обвязки циркуляционного насоса, позволяющей быстро переключаться с принудительной циркуляции теплоносителя на естественную и обратно

Ну и насчет того, что насос становится еще одним уязвимым звеном системы. Можно успокоить читателя: статистика показывает, что выход из строя циркуляционных насосов относится больше к казуистическим ситуациям, настолько они редки. Конструкции приборов ведущих производителей отличаются отменной надежностью и способны служить десятки лет, если, конечно, не нарушаются правила эксплуатации. А полученная выгода в виде экономичности работы системы оправдывает покупку даже дорогого насоса уже через два – три года. Так что с этой стороны «ожидать подвоха» приходится меньше всего.

Выражаем надежду, что читатель убежден в необходимости установки циркуляционного насоса. Значит, пришло время рассмотреть, как правильно его выбрать.

Как подобрать оптимальный циркуляционный насос

Две основных разновидности циркуляционных насосов

Циркуляционные насосы – это приборы, работающие от электроэнергии. Но прямой контакт электрической части с гидравлической – недопустим. Это разделение обеспечивается двумя подходами к компоновке приборов, которая и предопределяет их подразделение на приборы «сухого» и «мокрого» типа. Многое становится понятным уже из названия.

  • Насосы с «сухим ротором» появились раньше своих собратьев. Принципиальная их схема такова, что электропривод полностью изолирован от насосной части, и вращение на рабочее колесо передается через вал. Даже внешне такие насосы можно отличить по удлиненному корпусу, за счет вынесенного блока электродвигателя. Как правило, такие приборы — достаточно массивны, поэтому чаще всего практикуется их консольная установка – для этого на корпусе предусмотрены кронштейны или монтажные площадки.

Примеры циркуляционных насосов с «сухим ротором»

Циркуляционные насосы «сухого» типа – это мощные и производительные приборы, обеспечивающие и очень большой расход проходящего через них теплоносителя, и высокие показатели давления в системе. Без них сложно обойтись. Если проектируется мощная котельная, например, на крупный особняк в несколько этажей. А вот в условиях квартиры или частного дома средних размеров их применение уже видится избыточным, тем более что им присущи определённые недостатки.

— Про сложности, связанные с габаритностью, массивностью и особенностями установки – уже упоминалось.

— Передающий вращение вал имеет сложную систему уплотнений, не допускающих протечки находящейся под давлением жидкости. Эти уплотнения постепенно снашиваются, что предопределяет необходимость регулярных профилактических работ, в том числе – и замены на новые.

— Работа таких насосов всегда сопровождается шумовым эффектом – за счет необходимости воздушного охлаждения электропривода. Это также накладывает свои ограничения на выбор места установки прибора.

Возможно, вас заинтересует информация о том, каким должно быть давление в расширительном бачке отопления закрытого типа

Одним словом, если система отопления не требует специфически высоких показателей напора и расхода теплоносителя, оптимальным вариантом станет все же приобретение насоса с «мокрым ротором».

  • Насосы с «мокрым ротором» устроены иначе. Принципиальная схема показана на иллюстрации ниже:

Принципиальная схема устройства циркуляционного насоса с «мокрым ротором»

Корпус силового блока (поз. 1) герметично, за счет кольцевых прокладок, соединён с корпусом насосной рабочей камеры (поз. 2) с помощью нескольких винтов (поз.3). С обеих сторон рабочей камеры-«улитки» предусмотрены те или иные крепления для врезки в трубы – это могут быть резьбовые патрубки (поз. 4) для муфтового соединения или фланцы.

Внутри силового блока размещена обмотка статора (поз. 5) – это единственный отсек, который не контактирует с жидкой средой – он герметично отделен ото всех остальных «стаканом» из нержавеющей стали (поз. 6). Таким образом, уплотнения стоят исключительно на статичных деталях, то есть не изнашиваются от трения.

Внутри расположен ротор (поз. 7), на вал которого жестко надето рабочее колесо насоса (поз. 8). Ротор опирается на подшипники, которые получают постоянную смазку от теплоносителя. Жидкая среда, заполняющая все внутреннее пространство насоса, является еще и отличным отводчиком тепла, и прибору не грозит перегрев, не требуется дополнительная система охлаждения двигателя. Чтобы гарантированно обеспечить полное заполнение всего объема насоса теплоносителем, предусмотрена специальная пробка (поз. 9) для выпуска воздуха.

Вращение ротора насоса в жидкой среде, безусловно, влечет определенные энергетические потери, то есть снижение КПД прибора. Но на фоне низкого потребления электроэнергии – этот фактор не выглядит заслуживающим особого внимания – за несущественностью потерь.

Работа насоса – практически бесшумна, прибор компактен и прост в установке – оп просто врезается в нужный участок трубы, очно не требуя каких-либо дополнительных креплений. Правда, при этом обязательно должно быть соблюдено важное условие – ось ротора, независимо от положения корпуса, должна занять горизонтальное положение. При таком положении подшипники никогда не будут сухими, и выход из строя из-за перегрева им не грозит.

Еще одна деталь – нельзя допускать попадания в подшипники твердых взвесей, которые вполне могут образоваться в контурах системы. Поэтому непосредственно перед насосом всегда рекомендуется устанавливать фильтр механической очистки – «грязевик».

Возможно, вам будет интересна информация о том, насколько надежна для систем отопления труба пп

Критерии оценки циркуляционного насоса при выборе

Выбирая циркуляционный насос для установки в имеющуюся систему отопления, необходимо учитывать ряд критериев.

  • Напряжение питания. В масштабах автономных систем отопления для квартир и частных домов используются насосы с однофазным питанием 220 В 50 Гц. Невысокий ток потребления освобождает от необходимости прокладывать какие-либо выделенные линии питания – достаточно сетевых розеток. Единственно, что желательно предусмотреть – это бесперебойное питание, о котором упоминалось выше.
  • Потребляемая мощность. Естественно, чем она ниже (при сохранении остальных эксплуатационных характеристик), тем прибор экономичнее. Оптимальным выбором станет прибор класса энергопотребления «А», пусть он даже стоит дороже. Чем ниже класс («В», «С» и так далее) тем больше будет расход электроэнергии.

Самые экономичные в эксплуатации – циркуляционные насосы с классом энергопотребления «А»

Большинство современных насосов имеют возможность выбора одного из двух-трех режимов работы, с разными показателями создаваемого напора. В соответствии с этим меняется и потребляемая мощность. Обычно показатели вынесены на шильдик прибора, в виде таблички.

Табличка со значениями создаваемого напора и потребляемой при этом мощности. Вместо значений напора или вместе с ними могут быть указаны показатели производительности насоса

Раз коснулись вопросов чисто эксплуатационных характеристик, влияющих на работу системы отопления – производительности и создаваемого напора, есть смысл рассмотреть подробнее именно эти показатели.

Существуют таблицы, по которым можно приблизительно определить необходимые параметры – одна из них размещена ниже.

Общая площадь помещенийНеобходимая тепловая мощность (кВт) при разнице температур теплоносителя в трубах подачи и обратки ( Δt)Параметры насоса, min (без учета гидравлического сопротивления контуров и их разветвленности)
Δt= 20 °СΔt= 15 °СΔt= 10 °СПроизводительность (м ³/час) Напор (м вод. ст.)
до 20028,021,014,01,251,0
35046,035,023,02,02,0
50070,052,035,03,02,0
900116,087,058,05,03,0
1100140,0105,070,07,03,0
Δt= 20 °С - оптимальный режим для радиаторов отопления
Δt= 15 °С - оптимальный режим для конвекторов отопления
Δt= 10 °С - оптимальный режим для контуров "теплого пола"

Однако, далеко не всегда можно полагаться на такие табличные значения, так как они обычно рассчитаны на «идеальные» условия эксплуатации, и не учитывают многих факторов. Не составит большого труда определить нужные значения и самостоятельно.

  • Производительность насоса. Главная задача этого прибора – переместить по контуру определенное количество теплоносителя, то есть, в конечном счете – и необходимое количество тепловой энергии, достаточного для эффективной работы приборов теплообмена (радиаторов, конверторов, контуров «теплого пола»).

Для вычисления потребуются следующие значения:

W – необходимая тепловая мощность (выраженная в ваттах) системы отопления, обеспечивающая комфортную температуру в помещениях при самых неблагоприятных погодных условиях.

Значение мощности хозяевам должно быть известно. Если нет – то его также можно рассчитать, для каждого помещения в отдельности, а затем провести суммирование.

Как самостоятельно провести расчет необходимой тепловой мощности системы отопления?

Существует понятный и достаточно точный алгоритм проведения подобных вычислений. На нашем портале он реализован в специальном калькуляторе, который вы найдете в статье «Расчет отопления по площади помещения»

Δt – разница температур в трубах «подачи» и «обратки» отопительного контура при входе в котел и выходе из него. Оптимальные значения для разных типов теплообменных приборов – показаны в таблице выше.

С – теплоёмкость теплоносителя, выраженная в Вт × ч / (кг × °С). Для воды она составляет 1,16. Если используется иной теплоноситель, то этот параметр должен указываться на его упаковке. Бывает. Что эта величина показана производителем в иных единицах – в кДж / (кг × °С). Перевести несложно – поправочный коэффициент равен 0,28. То есть 1 кДж = 0,28 Вт×ч.

Формула для расчета необходимой производительности (G) – такова:

G = W / (Δt × С)

По этой формуле получается показатель производительности, выраженный в килограммах в час. Останется только лишь перевести это значение в объемное выражение, с учетом плотности.

Предлагаем воспользоваться калькулятором расчета производительности насоса – об быстро и точно приведет к нужному результату.

Калькулятор расчета производительности насоса для системы отопления

Перейти к расчётам

Обратите внимание, что в калькуляторе предусмотрена возможность расчета напора как для систем, заполненных водой, так и для других теплоносителей. Это может иметь значение – ни одна жидкость для отопления, или антифриз, не может сравниться с водой по теплоемкости, и вместе с тем – плотнее ее. Значит, и производительность насоса потребуется более высокая.

Значения теплоемкости и плотности антифризов зависят от их процентной концентрации. Они могут указываться на упаковочных ярлыках, но если этих параметров нет, то таблицы характеристик по каждому из типов теплоносителей несложно отыскать в интернете.

  • Создаваемый насосом напор. Этот показатель важен с тех позиций, что создаваемое насосом давление в трубах должно обеспечить необходимое движение теплоносителя с нужным расходом, при этом полностью компенсировать все неизбежные потери за счет гидравлического сопротивления труб и всей установленной запорно-регулировочной арматуры. Если создаваемый напор будет недостаточным, то не исключаются явления застоя в системе, «запирания» тех или иных ответвлений контуров, что в итоге ведет к разбалансированной и неэффективной работе всего отопления в целом.

Формула расчета – достаточно громоздкая, и нет смысла ее приводить здесь, так как вряд ли кто захочет погружаться в такие вычисления. Однако, существует и несколько упрощенный алгоритм, который тем не менее выдаст результат со вполне приемлемым уровнем точности. Эта методика заложена в предлагаемый ниже калькулятор расчета.

Калькулятор расчета необходимого минимального напора циркуляционного насоса

Перейти к расчётам

Значение необходимого напора зависит от протяжённости завязанных на насос контуров отопления (с учетом труб подачи и «обратки»). Важное значение имеет насыщенность системы запорно-регулировочными устройствами и их сложностью. Наконец, даже материал труб влияет на показатели гидравлического сопротивления – в стальных трубах оно существенно выше, чем в идеально гладкостенных полипропиленовых или металлопластиковых. Все эти нюансы учтены в программе калькулятора. Кстати, заложенные в алгоритм расчета значения уже учитывают необходимый эксплуатационный запас, то есть итоговый результат можно считать не минимальным, а оптимальным.

  • Циркуляционный насос должен иметь хорошо защищенный корпус, как от проникновения воды и влаги, так и от пыли. Показателем этих особенностей является класс IP. Для приборов такого предназначения оптимальными станет класс IP Выше – можно, ниже – приобретать не стоит.
  • Диапазон рабочей температуры. Как правило, большинство современных приборов способны работать с верхней границей нагрева жидкости в 110 ºС, что для системы отопления – больше чем достаточно. Тем не менее, проверяйте эту характеристику в паспорте. Дело в том, что можно по ошибке приобрести очень схожий по компоновке, да и просто внешне, насос для повышения давления воды в водопроводе. А вот там температурный диапазон – уже совершенно иной, и для контура отопления однозначно не подойдет.
  • Обратите внимание на максимально допустимое рабочее давление в системе отопления этот показатель обычно обозначается аббревиатурой PN, и выражен в барах. Этот параметр говорит, скорее, о прочностных возможностях прибора – какое давление он может выдержать. Но не надо его путать с создаваемым насосом напором – это абсолютно разные величины.

Характеристики, обычно выносимые на шильдик насоса: 1 – класс энергопотребления; 2 – предел температуры перекачиваемой жидкости; 3 – степень защищенности корпуса по классификации IP; 4 – максимально допустимое рабочее давление

  • Наконец, покупателя всегда должны заинтересовать размеры прибора. В первую очередь, конечно, это его монтажная длина монтажная длина (L). Эта величина стандартизированная, и большинство циркуляционных насосов для систем отопления выпускаются с монтажной длиной 130 или 180 мм. Если установка насоса планируется в месте с достаточно ограниченным пространством, то следует внимательно оценить и все остальные габаритные показатели прибора. Обычно к паспорту прикладывается схема, в которой указаны все размеры.

Характеристики, обычно выносимые на шильдик насоса: 1 – класс энергопотребления; 2 – предел температуры перекачиваемой жидкости; 3 – степень защищенности корпуса по классификации IP; 4 – максимально допустимое рабочее давление

Немало полезной информации может содержаться и в самом наименовании модели (это особо характерно для продукции зарубежных производителей). Пример показан на иллюстрации, а возможные расшифровки различных вариантов обозначения – приведены в таблице.

В названии модели содержится полезная информация!

Группа обозначенийЦифровое или буквенное обозначениерасшифровка обозначения
1 - тип моделиUP- циркуляционный насос, один режим работы
UPS- то же, но с возможностью переключения режимов работы
220- условный диаметр трубы
3-40- создаваемый насосом напор ( в дециметрах водяного столба)
4 - особенности врезки в контурпробел- резьбовое муфтовое соединение
F- фланцевое соединение
5 - особенности исполнения моделипробел- корпус из серого чугуна
N- корпус из нержавеюще стали
В- корпус из сантехнической бронзы
К- допускается работа при отрицательной температуре
А- предусмотрен автоматический воздухоотводчик
6130- монтажная длина насоса

Чтобы закончить тему с выбором насоса- последняя рекомендация. Не стоит кидаться на слишком привлекательную невысокую цену, если про марку насоса вы слышите впервые. В продаже всегда имеется достаточное количество моделей известных производителей, которые сопровождают свою продукцию гарантийными обязательствами. Лидерами по заслуженной популярности считаются изделия под брендами «Grundfos», «Wilo», «DAB», «Ebara», «Pedrollo», «Hoffmann». Ничуть не отстаёт от них качеством и надежностью российский «Джилекс».

Насос, как и любой другой прибор системы отопления, приобретается с расчетом на многодетную эксплуатацию, и как бы сиюминутная выгода не обернулась впоследствии массой неприятностей. К сожалению, в этом сегменте строительного трынка – масса подделок или откровенно некачественной продукции. Не дайте себя обмануть – всегда проверяйте документы на приобретаемое изделие, требуйте простановки отметки в паспорте, дающей право на гарантийное обслуживаете, уточняйте наличие и местонахождение сервисных центров.

Возможно, вас заинтересует информация о том, что собой представляют биметаллические радиаторы отопления какие лучше

Установка циркуляционного насоса в контур отопления

Основные правила установки циркуляционного насоса

Прежде всего, хозяину необходимо определиться с местом установки циркуляционного насоса. Рекомендуемый участок – это отрезок «обратки» перед входом в котел, но желательно – после расширительного бака. Мембранные расширительные баки любят спокойное, ламинарное течение теплоносителя, а насос волей-неволей создаёт некоторую турбулентность потока на определенном участке за собой.

Рекомендуемое расположение циркуляционного насоса на трубе «обратки» — после расширительного бака по ходу течения теплоносителя

Если расширительный бак – открытого типа, или мембранная емкость расположена на трубе подачи, то в распоряжении хозяев – вся общая труба обратки после врезки последнего ответвления (стояка).

Однако, необходимо правильно понимать, что это – рекомендуемая позиция, которая вовсе не является догмой. Считается, что такое расположение продлевает срок эксплуатации насосного оборудования, так ему приходится иметь дело с более холодной средой, нежели на выходе из котла. Но температурный диапазон современных моделей насосов (до +110 ºС) предоставляет полную возможность их монтажа и на трубе подачи. Правда, есть маленький, но важный нюанс – такое расположение требует тщательно подобранных и сбалансированных параметров системы. Дело в том, что насос всегда оставляет за собой область разрежения жидкости. Если он будет установлен непосредственно за котлом, то при работе системы на верхнем пороге мощности, в сильные холода, такое разрежение может привести к вскипанию теплоносителя в теплообменнике, что чрезвычайно опасно. Так что если насос приходится монтировать на трубе подачи, то желательно – подальше от котла, но до первого разветвления контура.

Если система отопления имеет явно выраженную разветвленность (например, от котельной труба подачи расходится в противоположные стороны в две пристройки или крыла здания), то лучше установить на каждое крыло свой циркуляционный насос. В этом случае оптимальным местом будет именно труба подача, после разветвления ее на два направления, но до первого разветвления на стояки или радиаторы.

Одним словом, в этом вопросе необходим индивидуальный подход к каждому конкретному случаю – общих «рецептов» нет. Приходится подлаживаться под имеющиеся обстоятельства и под наличие свободного места.  И при этом еще необходимо иметь в виду, что пространственное положение насоса тоже имеет свои ограничения.

Допустимые (сверху) и запрещенные положения циркуляционного насоса с «мокрым ротором»

Ось ротора насоса должна обязательно располагаться в горизонтальном положении, независимо от ориентации трубы. Правда, и в этом случае есть исключения (в нижнем ряду – справа) – монтажная коробка, куда подключается кабель электропитания и где располагается переключатель режимов работы должна оставаться доступной и не оказываться снизу прибора. Это уже – из соображений безопасности, чтобы был доступ для ревизии, а в случае появления подтекания теплоносителя – он не попал на контакты.

Возможно, вас заинтересует информация о том, как выбрать электрокотёл для отопления

Как самостоятельно установить насос для системы отопления

Уже говорилось, что оптимальным методом врезки насоса является монтаж перемычки-байпаса с системой кранов. Это дает возможность сохранить какую-никакую работоспособность системы в случае длительного отсутствия подачи электроэнергии или при вышедшем из строя насосе – его можно будет демонтировать для замены, профилактики или ремонта, не прибегая к сливу теплоносителя и не отключая систему полностью.

Принципиальная схема рекомендуемой обвязки циркуляционного насоса

1 – циркуляционный насос.

2 – накидные гайки-«американки» для разборного соединения насоса с трубой. Обычно входят в комплект поставки прибора. В ряде моделей вместо резьбового муфтового соединения применено фланцевое – тогда в комплект входит пара ответных фланцев.

3 – фильтр-«грязевик». Рекомендуется к обязательной установке. Монтируется со стороны подачи теплоносителя, до входа в насос.

4 – пара отсечных кранов, позволяющих перекрыть «петлю» насоса для его снятия, или для переключения в режим естественной циркуляции теплоносителя.

5 – перемычка-байпас, как правило, является продолжением «участком) трубы-«обратки».

6 – кран, перекрывающий участок байпаса для перенаправления потока только через насосную «петлю». Вместо клапана может применяться автоматический шариковый или тарельчатый клапан.

Возможно, вас заинтересует информация о том, как устроен байпасный клапан что это такое

Как видите, пространство под установку насосного узла может потребоваться достаточно большое. Если еще учитывать обязательные требования и рекомендации по монтажу, то иногда в конкретных приходится придумывать достаточно замысловатые конструкции.

Иногда за недостаточностью свободного места мастерам приходится прибегать к различным нестандартным решениям

Очень удачно, если свободное место позволяет установить готовый насосный узел, который можно найти в строительных магазинах. Он может быть в различном исполнении: с краном на байпасе или с клапаном, крашеный или нет, с резьбовыми участками для муфтовой врезки в трубу с помощью сгонов или с ровными торцами со снятой фаской – для монтажа на сварку. Общее у них одно – конструкция уже продумана под монтаж кранов и фильтра, и при этом обязательно останется свободный участок необходимой монтажной длины для установки насоса на «американки» или фланцы – очень удобно!

Такие узлы могут иметь горизонтальное или вертикальное расположение насоса. Обратите внимание – в петлях вертикального расположения (на рисунке – нижний правый фрагмент), помимо всего, предусмотрен и клапан для выпуска воздуха.

Подобные байпасные узлы для установки циркуляционного насоса можно найти в ассортименте специализированных магазинов.

Если нет – то придётся собирать этот узел самостоятельно. Впрочем, для домашнего мастера, имеющего опыт сантехнических монтажных работ – это не должно составить особого труда. Технология сборки будет зависеть и от материала труб отопительного контура, и от опыта мастера. Например, выполнение электрогазосварочных операций с трубами требует достаточно высокой квалификации, и дилетантскими действиями можно навредить.

Для домашнего хозяина, освоившего достаточно простую технологию пайки полипропиленовых труб, задача наверняка не покажется сложной.

Несложный в исполнении насосный узел из полипропиленовых деталей

Два тройника, два уголка, два крана (или три крана и клапан), две гайки-«американки», «косой» фильтр да необходимые короткие отрезки труб – весь перечень комплектующих. Смонтировать такой узел, даже не являясь профессионалом, можно буквально за час.

Несколько сложнее со стальными трубами ВГП – с ними потребуется и тщательная запаковка резьбовых соединений, и часто, еще и сварка. Самое сложное – это не ошибиться с монтажными длинами врезаемых насоса и кранов. Работу целесообразно проводить примерно в такой последовательности:

ИллюстрацияКраткое описание выполняемой операции
Готовятся комплектующие – краны, сгоны по диаметру «обратки» и по ДУ насоса, фильтр-«грязевик», резьбовые патрубки.
Накидные гайки-«американки» должны быть в комплекте насоса.
Готовятся необходимые инструменты и материалы.
Потребуется комплект ключей (газовых, разводных или рожковых нужного размера).
А герметизацию резьбовых соединений лучше всего проводить с использованием пакли и специальной уплотнительной пасты типа «Unipak»
Для начала собираются и сразу запаковываются на паклю три вот таких узла.
Два из них – для установки насосной «петли», и отличаются они между собой только тем, что со стороны входа теплоносителя узел дополняется «косым» фильтром.
Нижний узел – это кран (или клапан), с одной стороны которого запакован патрубок под вваривание в трубу обратки, а с другой – сгон.
Собранный нижний узел модно приложить к трубе обратки, чтобы наметить участок на вырезку. При этом не забываем предусмотреть еще и место для приваривания второго резьбового патрубка – к которому будет впоследствии стыковаться сгон.
Далее, собирается «петля» насоса.
Гайки «американок» с прокладками закручиваются до конца, но не затягиваются.
Окончательное обтягивание будет уже при завершении монтажных работ, а пока нас интересует точный размер получившегося узла.
Обрезанные концы трубы «обратки» выставляются ровно по одной оси – возможно, придется сделать какие-либо упоры или подставки.
Затем идет «примерка» насосной «петли» – как показано на иллюстрации. Намечаются места вваривания ее патрубков в тело трубы «обратки».
Далее, начинаются, собственно, сварочные работы. Описание их технологии – не входит в рамки рассмотрения настоящей статьи. Можно лишь отметить, что после надёжных прихваток, насос лучше демонтировать, открутив «американки», во избежание случайного повреждения прибора сварочными брызгами.
После выполнения сварочных операций, необходимо провести сборку нижнего участка – состыковать сгон и тщательно его запаковать.
Ну а затем уже можно установить насос на место, точно выставить ось его ротора по горизонтали, и вот теперь уже провести окончательное обтягивание накидных гаек-«американок» со штатными прокладками, которые надежно зафиксируют прибора в нужном положении и обеспечат герметичность соединения.
При этом никогда не забываем еще раз проконтролировать то, что сам насос расположен правильно: стрелка направления потока соответствует реальному потоку теплоносителя в системе.

По сути, установка насоса на этом и заканчивается. Правда, некоторые модели требуют еще и электромонтажных работ – присоединения кабеля питания  к клеммам монтажной коробки. Выполнить это – несложно.

Клеммное соединение кабеля питания в монтажной коробке насоса (пример)

Клеммы на насосе подписаны, и при коммутации проводов следует не забывать об их цветовой маркировке.

  • N – «ноль», провод голубого или бело-голубого цвета.
  • L – фаза, провод может иметь различную окраску, белую, черную,, красную, коричневую. Но никогда не голубую (синюю) и не зеленую (жёлто-зелёную).
  • Значок заземления – провод зеленого или желто-зеленого цвета.

После коммутации кабеля устанавливается на место крышка монтажной коробки и затягивается штатным винтом, для обеспечения герметичности.

Естественно, что длина кабеля должна быть такой, чтобы доставать до выделенной или установленной специально для насоса розетки питания.

Для выпуска воздуха необходимо аккуратно отвернуть пробку, расположенную по оси ротора насоса

Но и после этого насос проверять не спешим – его запрещено запускать «на сухую». Систему необходимо заполнить теплоносителем, а в ходе этой операции, чтобы в петле насоса не скапливался воздух, если нет специального воздухоотводчика, имеет смысл аккуратно отвернуть винт-пробку. Как только воздух выйдет, и из отверстия начнет вытекать теплоноситель, пробку закручивают до конца на место. Повторную проверку рекомендуется провести при полном заполнении системы – и при этом уже осуществить, при немного подвыкрученной пробке, кратковременный пуск насоса. После проверки пробка герметично закручивается.

Впрочем, многие мастера при заполнении контуров теплоносителем не отвлекаются на насос, а проводят полный выпуск воздуха уже при окончательно заполненной системе.

Вот только после этого, если после заполнения системы на соединениях смонтированного узла не появилось подтеканий, можно говорить о том, что установка циркуляционного насоса завершена.

Возможно, вас заинтересует информация о том, что такое гидрострелка принцип работы назначение и расчеты

В завершение публикации – видеосюжет, в котором показан пример проведения монтажа циркуляционного насоса для отопления. Схема установки циркуляционного насоса в систему отопления вы можете узнать по ссылке.

Видео: демонстрация работ по монтажу циркуляционного насоса

Установка насоса в систему отопления: правила и хитрости

На что обратить внимание при выборе циркуляционного насоса?
Основные параметры насоса: сила потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. Но не стоит брать "с запасом" - у слишком мощного насоса увеличится потребляемая мощность, шум и ускорится износ деталей. Оптимально, когда характеристики на 10-15% ниже требуемых параметров, при меньших значениях напор теплоносителя будет недостаточным. Во многих современных системах отопления температура в помещении управляется термостатическими кланами. При этом повышается гидравлическое сопротивление и давление в системе, которое вызывает шум. Решают эту проблему насосы со встроенной электроникой, автоматически регулируя перепады давления при изменениях количества воды.

Выбор места врезки насоса в систему
Правильная работа насоса возможно при правильном определении места его врезки в трубопровод. Насос должен заставлять воду циркулировать по системе отопления, обеспечивая быстрое продвижение воды от котла до всех батарей в доме. Самая популярная схема подключения насоса, которая используется на практике:

В автономных системах отопления обычно устанавливают герметичные насосы с «мокрым» ротором бездроссельного типа. Данные модели не нуждаются в дополнительной смазке деталей и замене прокладок. Эти функции выполняются теплоносителем. Вода, перекачиваемая насосом, еще и охлаждает его элементы, а также обеспечивает бесшумное функционирование оборудования. Корпус бездроссельного насоса изготавливается производителями из чугуна, а ротор – из стали или износостойкого пластика. Устройство, не нуждающееся в интенсивном обслуживании, способно работать в течение 20 и более лет.

Правила монтажа
В комплект любого насоса входит инструкция от производителя, в которой подробно расписано его устройство, принцип работы и конечно правила монтажа. При самостоятельной установке очень важно выбрать правильную позицию насоса относительно горизонта: вал электродвигателя должен располагаться строго горизонтально, иначе могут образоваться воздушные пробки которые оставят подшипники без смазки и охлаждения, что приведёт к быстрому износу деталей и скорой поломке насоса. Кстати, на корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.


Необходимость фильтрации воды
Перед насосом обязательно нужно установить грязевик, который будет фильтровать теплоноситель. Грязевик задерживает частицы, которые могут разрушить крыльчатки и подшипники внутри насоса - песок, окалины и другие загрязнения, попавшие в воду. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Расположение насоса в отопительном контуре
Все современные модели насосов могут одинаково хорошо работать и на «подаче» и на «обратке», насос можно врезать в любую часть отопительного контура. Однако, длительность службы подшипников и пластиковых деталей насоса зависят от температуры теплоносителя. По этому лучше всего врезать насос на обратке после расширительного мембранного бака перед котлом.

Зачем нужен байпас?
Носос напрямую зависит от электричества и при его отключении система отопления должна остаться работать в режиме естественной циркуляции. Для этого необходимо уменьшить сопротивление в контуре за счёт уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых кранов. В открытом состоянии просвет в шаровом кране совпадает с диаметром трубы.

Циркуляционный насос лучше устанавливать на байпасе, который можно отсечь шаровыми кранами. Такое расположение позволяет провести диагностику, ремонт или замену насоса без остановки всей системы отопления дома.

Электрическая подпитка
Если система отопления работает по принципу принудительной циркуляции, то при отключении электричества насос должен продолжать работать от резервного источника питания. В этом случае рекомендуется устанавливать источник бесперебойного питания с которым система сможет работать несколько часов. Если ситуация не критическая, то этого времени должно хватать для устранения причины обрыва электроэнергии.

Подключая резервное питание для насоса важно помнить, что на источник резервного питания не должны попадать влага или конденсат, кроме того нельзя допустить контакта силового кабеля с трубами, корпусом или двигателем насоса. И не забудьте заземление!

Запуск насоса
После завершения монтажных работ система заполняется водой, после этого необходимо удалить воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

2 циркуляционных насоса: последовательная и параллельная работа

Циркуляционный насос, встроенный в отопительную систему, помогает обеспечить эффективный и равномерный обогрев дома. Такое оборудование повышает скорость прогрева и увеличивает охватываемую площадь помещения, снижает расход энергии, дает возможность подключить термостаты и сушилки. В ситуации, когда один насос не справляется с напором или не может обеспечить необходимый расход, а также для экономии используют еще одно резервное устройство. Подключение дополнительной единицы проводится параллельным или последовательным способом. Каждая технология имеет свои особенности и требования.

Основные характеристики и виды оборудования

Циркуляционные насосы характеризуются двумя основными параметрами:

  • расходом жидкости за выбранный промежуток времени. Зависит от диаметра труб в системе и мощности котла отопления;
  • уровнем напора. Обозначает высоту подъема жидкости в системе.

Если котел недостаточно мощный и плохо прогревает всю площадь помещения, устанавливается циркуляционный насос. Оборудование может быть сухого типа, когда отсутствует контакт ротора и перекачиваемой жидкости. Такая разновидность насосов имеет высокий КПД (до 80 %), но производит много шума. Вторая категория – мокрые устройства, где ротор погружен в теплоноситель. Они подходят для использования в частных домах, квартирах, поскольку работают тихо, долговечны и компактны. Но уровень КПД составляет только 50 %, а возможность перекачки питьевой воды отсутствует.

Особенности подключения насосов

Если используются 2 циркуляционных насоса, подбирается последовательное или параллельное подключение. Особенности размещения влияют на выбор оборудования, поскольку:

  • последовательная система требует насосы с одинаковой производительностью;
  • параллельная система должна состоять из двух приборов с одинаковым напором.

Это значит, что при последовательной работе насосов складываются их напоры при одинаковой производительности. Параллельное функционирование в свою очередь требует совмещения производительности двух единиц оборудования при равных напорах жидкости. Если говорить о популярности, то чаще всего используется второй вид подключения.

Последовательное размещение насосов

Последовательная схема используется в следующих случаях:

  • необходимо кратковременно увеличить напор в системе, исходя из особенностей технологии;
  • имеющийся прибор не справляется с заданным уровнем давления.

При этом в каждом варианте устанавливать один мощный аппарат (с регулятором частоты вращений) невыгодно или нецелесообразно. Последовательное подключение двух циркуляционных насосов поможет достичь двойного напора с сохранением подачи на уровне выработки одной отдельной единицы. Такой способ более выгоден с экономической точки зрения. Напор жидкости получает энергию от первого циркуляционного насоса, после чего поступает во всасывающий патрубок следующего. Такие станции классифицируются по количеству ступеней, поскольку напорный показатель повышается ступенчато при переходе от одного прибора к другому. Соединять насосы между собой можно впритык или размещать их на значительном расстоянии.

Параллельное размещение насосов

Параллельная схема используется, когда необходимо:

  • справиться с подачей, которую не выдерживает один насос;
  • кратковременно увеличить подачу в системе по условиям технологического процесса;
  • ступенчато нарастить подачу;
  • повысить надежность системы, установив резервный насос.

Как и в предыдущем случае размещения, покупка более мощного единичного оборудования не рассматривается. В результате параллельного подключения удваивается подача жидкости без изменения показателей напора в системе. Преимущество такого выбора в том, что при смене параметров центральной магистрали водоснабжения гидравлические характеристики насосной станции регулируются отключением и подключением необходимого количества насосов.

Ограничения и рекомендации при выборе подключения

При использовании последовательного размещения обращается внимание на максимальный показатель рабочего давления насоса. Оно не должно быть выше, чем то, что идет с предыдущего устройства. При длительной работе с высоким давлением насосы также способны быстро выходить из строя. Еще одна особенность: один крупный перекачивающий жидкость агрегат предпочтительнее, чем несколько небольших. Чем длиннее цепь насосов, тем больше полезной энергии теряется на соединительных участках. Выбирать станцию с параллельным подключением рекомендуется для повышения водного давления в водопроводах, системах пожаротушения многоэтажек, торговых, спортивно-развлекательных центров, промышленных объектов.

Если Вам нужна помощь в поиске оборудования в зависимости от особенностей отопительной или водопроводной системы, а также в выборе способа размещения насосов, обратитесь к профессионалам. Опытные специалисты нашей компании ответят на вопросы о циркуляционных насосах и организуют доставку оборудования.

Установка циркуляционного насоса в системе отопления

Установка насоса отопления всегда вызывает огромное количество вопросов. Самый распространенный из них, где именно монтировать это устройство: на подаче или на обратке.

Однозначно на этот вопрос ответить нельзя. Установка циркуляционных насосов для газовых, электрических, жидкотопливных котлов и котлов, работающих на твердом топливе, имеет свои характерные особенности.

Установка  циркуляционного насоса для газового котла

Бытует мнение, что циркуляционный насос газового котла нужно устанавливать только на обратке, потому что здесь температура ниже, чем на подающем трубопроводе, а, значит, устройство будет работать в более комфортных условиях и сможет прослужить намного дольше.

В современных системах отопления температура теплоносителя на подаче находится в диапазоне от 60 до 80 С. Причем верхней границы (80С) она достигает только в сильные морозы. Температура обратки в хорошо работающей отопительной системе ниже температуры в подающем трубопроводе на 20 градусов и ее значение находится в диапазоне температур от 40 до 60 градусов Цельсия.

Современные насосы отопления рассчитаны на работу при более высоких температурах. Так, к примеру, насосы торговой марки Grundfos могут работать в интервале температур от +2 до +110 С. Поэтому столь незначительное изменение в температурном режиме эксплуатации насоса отопления не может оказать значимое влияние на его работу и продолжительность срока службы.

Для насоса отопления, работающего с газовым котлом, а также с электрическим и жидкотопливным котлом не имеет значения, где его установят-на подающем или обратном трубопроводе.

Главным критерием выбора места установки циркуляционного насоса является доступность и удобство его монтажа и обслуживания. Удобнее монтировать на подаче, значит нужно монтировать на подаче, удобнее монтировать на обратке, значит нужно монтировать на обратке.

Так, к примеру, многие производители котлов со встроенными насосами, устанавливают их на подачу, а не на обратку. В котельных промышленного масштаба, где насосы весят несколько сотен килограммов, их устанавливают на обратке: в этом случае монтаж на подающем трубопроводе, расположенном на выходе из котла на высоте нескольких метров, технически трудно осуществим.

Как правильно расположить насос отопления

Насос отопления нужно устанавливать так, чтобы его ротор был расположен горизонтально. Такое положение обеспечит обмывание теплоносителем трущихся поверхностей. Клеммная коробка насоса должна быть  расположена сверху ротора или сбоку от него. Расположение клемной коробки под ротором недопустимо. Здесь ее может залить теплоноситель в случае протечки.

Выбор места для установки циркуляционного насоса: возможные ошибки

Циркуляционный насос в системе отопления с газовым (электрическим, жидкотопливным) котлом устанавливается на обратном или прямом трубопроводе между котлом и отопительным контуром. Такая установка обеспечивает оптимальный режим циркуляции теплоносителя.

Теплоноситель после выхода из насоса поступает в систему отопления. Пройдя через тройник, его поток разделяется на две ветви, одна из которых поступает в радиатор, а вторая продолжает движение к следующим приборам отопления. Пройдя через последний радиатор, теплоноситель поступает в обратный трубопровод и движется к котлу.

Устанавливать циркуляционный насос внутри системы отопления, перед или после отдельного радиатора нельзя. Дело в том, что на входе в насос создается разрежение, способное нарушить движение теплоносителя. В результате поток воды, достигнув тройника, не разделится на две составляющие, одна из которых поступит в прибор отопления, а вторая продолжит движение к остальным радиаторам, а устремится по подаче дальше, минуя радиатор. Приборы отопления, расположенные перед циркуляционным насосом, останутся холодными.

Итак, циркуляционный насос может стоять на обратке или на подаче, устанавливать его нужно горизонтально, располагая клемную коробку сверху или сбоку (но не снизу) устройства. Помещают насос отопления между котлом и контуром отопления. Устанавливать насос внутри системы отопления нельзя.

Особенности монтажа циркуляционного насоса в системе с твердотопливным котлом

Твердотопливный котел по сравнению с другими тепловыми агрегатами имеет одну характерную особенность: его нельзя остановить, быстро прекратив процесс горения топлива. Управлять процессом горения топлива можно только увеличивая или уменьшая подачу воздуха в зону горения.  В твердотопливном котле нельзя исключить ситуацию перегрева теплоносителя и его закипания, при которой возможен заброс пара в подающий трубопровод.

Это значит, что циркуляционный насос, установленный на подачу, может оказаться под воздействием пара. Насос отопления рассчитан на перекачивание жидкой среды, а не пара, поэтому он прекратит работу и циркуляция теплоносителя в системе отопления прекратится.

Все это приведет к дальнейшему повышению температуры в котле, что неизбежно повлечет за собой возникновение аварийной ситуации.

Если насос отопления в системе с твердотопливным котлом установлен на обратке, то он надежно защищен от возможного контакта с паром. При закипании котла насосу на обратке ничего не угрожает: он продолжит работу и протолкнет перегретый теплоноситель в систему отопления, обеспечив отвод излишка тепла от котла и тем самым задерживая момент возникновения аварийной ситуации.

Этого времени может быть достаточно для того, чтобы предпринять экстренные меры и прекратить процесс горения топлива в котле: закрыть доступ кислорода в топку, плеснуть в зону горения воды или убрать оттуда топливо.

Именно по этой причине циркуляционный насос в системах отопления с твердотопливным котлом устанавливается только на обратном трубопроводе, а не на подаче.

установка, обвязка, схема подключения — Нибко-юг

Источник:www.master-forum.ru- официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.

Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.

Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.

В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энерго­сбережение.

Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.

СХЕМЫ УСТАНОВКИ

Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.

Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.

Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси. В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.

Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.

ОБВЯЗКА НАСОСНОГО УЗЛА

Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла. Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.

По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами. Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.

До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.

Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.

Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насос­ного узла принимать по диаметру основной трубы.

В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-­за неисправности, сразу включается второй насос.

Можно перевести сдвоенные насосы в резервный режим. Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-­за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.

Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.

По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое­ временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.

Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным. Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.

ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ

Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.

Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.

Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-­распределительным устройством жилого дома.

Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.

Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.

Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.

ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА

Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках. В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.

Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.

Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.

Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно. Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.

УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ

Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё­-таки разрядились, а света по-­прежнему нет?

Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.

Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу. Это циркуляционно­-подкачивающая схема.

В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.

Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.

Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.

Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел. Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.

РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА

В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по­-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.

Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов. Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-­трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.

Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть

G =" (Q)/(T1 — "T2), м3/ч, Q - в киловаттах (T1 - T2) - в градусах Цельсия

Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.

После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата. По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.

Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.

Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.

«МОКРЫЙ» И «СУХОЙ» РОТОР

Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.

В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок. В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.

Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.

Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.

Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод. Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.

Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.

В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.

Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.

До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.

В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.

Правильный монтаж циркуляционного насоса в систему отопления

Современная система отопления экономична, удобна и управляема. Однако практика ее организации зачастую противоречит принципам построения таких структур. В среднестатистической квартире или одноэтажном коттедже трудно реализовать классическую гравитационную механику движения теплоносителя. Установка циркуляционного насоса позволят добиться от отопительной системы хорошего уровня стабильности и эффективности. Такое устройство полезно и в структурах с гравитационной составляющей движения теплоносителя, а теплый пол без принудительного нагнетателя просто не работает.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

  1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
  2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
  3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
  4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

  1. Насос должен находиться как можно ближе к нагревательному оборудованию.
  2. Рекомендуется устанавливать устройство на трубу обратки.
  3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

  1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
  2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
  3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

  1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
  2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
  3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

  • нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
  • оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
  • улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

  1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
  2. Обеспечивается работа системы без электропитания.
  3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
  4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

  • выбирается провод сечением не менее 2 кв.м;
  • проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
  • подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

  1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
  2. Производится подключение устройства к электросети.
  3. Система отопления заполняется водой.
  4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
  5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

  1. Отключить питание оборудования.
  2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
  3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Заключение

Чтобы не сталкиваться с неполадками работы системы отопления, не мерзнуть, не тратить деньги и время на внесение изменений в обвязку, не стоит экономить на проектировании и правильной организации мест монтажа циркуляционных насосов. Байпасы, оснащенные запорной арматурой, фильтрами, обратными клапанами, верный выбор точки установки помогут упростить настройку отопления, обеспечат автоматическое регулирование, гарантируют оптимальные условия работы оборудования и значительное повышение его надежности, сроков службы.

Монтаж циркуляционных насосов | Bola Systems

Электронный циркуляционный насос сегодня является неотъемлемой частью отопления любого здания. Он обеспечивает циркуляцию воды от источника тепла в систему отопления, например, в радиаторы отопления или теплый пол. Неправильная установка может привести к снижению эффективности нагрева, но также может привести к повреждению системы отопления. Поэтому и установкой пренебрегать не стоит. О чем нужно думать?

Размещение циркуляционного насоса

Для правильной работы циркуляционного насоса важно его правильное размещение в системе отопления.Это должен определить профессионал, спроектировавший ваш дом или систему отопления.

Однако, если вы решите установить его самостоятельно, в основном есть два способа разместить его - либо на обратном трубопроводе, по которому холодная вода течет к котлу, либо на линии отвода горячей воды, идущей от котла. Раньше рекомендовалось устанавливать циркуляционные насосы исключительно на трубах холодной воды из-за возможного теплового повреждения. Современные термостаты изготовлены из материалов, выдерживающих даже высокие температуры.Поэтому, если по каким-то причинам не получается установить насос на обратку, можно легко установить его в начале контура.

Также стоит помнить, что циркуляционный насос должен быть легко доступен для возможного ремонта или будущей настройки.

Замена старого насоса

Если вы заменяете старый циркуляционный насос в существующей системе отопления, вам нужно обратить внимание на определенные параметры при покупке нового. Прежде всего, новый насос должен иметь такую ​​же гидравлическую мощность, конструктивную длину и диаметр присоединительной резьбы.Однако, если вы меняете циркуляционный насос из-за увеличения площади теплых полов или количества радиаторов, необходимо настроить параметры под новые условия.

Будьте особенно осторожны при снятии старого циркуляционного насоса. В насосе может быть горячая вода, также под высоким давлением, поэтому существует опасность ожога. Перед разборкой осторожно слейте воду из насоса.

Напор насоса определяется не высотой дома, а длиной трубы.

Механический монтаж нового насоса

Если вы уже выбрали место для установки циркуляционного насоса, и если вы сняли старый насос, пора установить новый. Сначала соберите циркуляционную систему следующим образом:

Обязательно наличие клапанов с обеих сторон насоса, которые позволят перекрыть поток воды в случае ремонта или снятия насоса. Накрутите клапаны на резьбу насоса. Иногда кран можно установить только перед насосом, а обратный клапан - за насосом, но для большей безопасности и комфорта при обращении с насосом лучше иметь два клапана.Вы также можете заменить клапаны на фитинг с кулачковым замком, который закрывается шестигранным ключом.

Фильтр, улавливающий грязь и предотвращающий засорение насоса, должен быть установлен перед насосом в направлении, указанном стрелкой на фильтре. Установите обратный клапан за насосом. Если вентиляционный фильтр не является частью самого насоса, подключите его к системе. Все соединения должны быть должным образом герметизированы нагревательной прокладкой, желательно резиной. Собранную таким образом насосную систему смонтировать на трубах системы отопления с помощью латунного фитинга.

См. Возможные положения циркуляционного насоса в инструкции для конкретной модели, но обычно вы можете выбрать вертикальное или горизонтальное положение. Однако всегда необходимо соблюдать направление потока воды, которое показано стрелками непосредственно на насосе. В то же время распределительная коробка не должна находиться над насосом, так как это может помешать вентиляции насоса должным образом.

Ваш насос во время установки должен быть обесточен!

Подключение помпы к электросети

После успешной установки циркуляционного насоса его необходимо подключить к источнику питания.Насосы стандартно питаются напряжением 230 В. Проверьте свой конкретный насос.

Помимо самого мотора помпы, в зависимости от конкретной модели, также необходимо подключить блок управления и тепловые датчики. Циркуляционный насос - относительно сложное электронное устройство, поэтому его установка в сеть может производиться только уполномоченным лицом. Неправильная проводка может привести не только к повреждению насоса, но особенно к травмам.

Подходящим аксессуаром для системы циркуляционных насосов является резервный источник питания, который обеспечивает ее бесперебойную работу в случае отключения электроэнергии.

Установка нескольких циркуляционных насосов

Необходимое количество циркуляционных насосов определяется длиной трубопровода. Как правило, достаточно одного насоса на 80 м трубы. Если у вас более длинные трубы или теплый пол, рекомендуется установить больше циркуляционных насосов. В противном случае напора будет недостаточно, и распределение горячей воды в системе отопления будет неравномерным.

Если у вас более одного бойлера, необходимо иметь хотя бы по одному насосу на каждый.Если вы устанавливаете более одного насоса на один котел, рекомендуется подключить так называемое кольцевое пространство, которое уравновешивает давление в котле. Чрезмерное давление может привести к повреждению котла, если одновременно работают несколько насосов.

Пуск циркуляционного насоса

Перед первым запуском необходимо удалить воздух из некоторых насосов и установить требуемый режим, соответственно. спектакль. Насосы без вентиляции издают шум и могут быть необратимо повреждены. Однако в некоторых современных циркуляционных насосах прокачка и регулировка происходит автоматически.

Установка рециркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить рециркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать горячей воды по утрам.

Вот мой полный обзор лучших циркуляционных насосов горячей воды .

В этом руководстве я повторюсь...

  • Как слить воду из водонагревателя
  • Как установить рециркуляционный насос над водонагревателем
  • И как установить датчик клапана под самой дальней раковиной

Давайте начнем с этого руководства!

Быстрая поломка на насосе рециркуляции горячей воды устанавливает

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моим основным справочником в этом руководстве являются рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800.Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то для установки рекомендуется привлечь квалифицированного сантехника.

Самый распространенный тип рециркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых есть их сенсорный клапан как встроенная часть насоса.)

В дополнение к насосу, есть датчик клапана , который необходимо будет установить на самой дальней раковине вдали от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Что я обычно вижу, так это то, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию холодоснабжения.

Вот здесь и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов.В основном, циркуляционный насос временно использует линию холодной воды в качестве обратной линии.

Читайте также: Какие насосы для рециркуляции горячей воды самые лучшие? (Обзор)

№1. Отключение прерывателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель - нажмите выключатель.Помимо отключения питания водонагревателя, вы можете закрыть газовый вентиль водонагревателя - если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый клапан в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампа, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы циркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды к водонагревателю

Теперь вам нужно отключить воду.

Самый простой способ - закрыть водяной клапан, который находится прямо над водонагревателем - должен быть там или, по крайней мере, рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти кран подачи или если у вас есть сомнения, вы можете закрыть главный водяной кран для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам нужно будет слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Слейте всю горячую воду из дома. Если он не перестанет сливаться, значит, вы знаете, что в водонагреватель все еще идет вода.

№4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан отверткой с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Удаление трубы для горячей воды из водонагревателя

Теперь, когда вы слили всю горячую воду из труб и водонагревателя дома, пора снять выпускную трубу для горячей воды из водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

Для этого гибкого трубного соединения 3/4 "все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли сливной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма с помощью гаечного ключа.

Если на внутреннем конце гибкого трубопровода нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включить воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всех от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет расположить раковину дальше всего от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Сенсорный клапан с резьбовыми ниппелями 1/2 "

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные краны под раковиной перпендикулярно или вытяните это нажимно-вытяжной тип с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водопроводные магистрали непосредственно с запорных клапанов у стены (а не на концах под раковиной).

Эти концы гибкого водопровода будут иметь размер 1/2 дюйма или 3/8 дюйма. Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь только соединения 1/2 ".

Вы можете купить гибкие трубы с концами от 1/2 до 3/8 дюйма --- от 1/2 до 1/2 дюйма --- или От 3/8 "до 3/8". Вы также можете купить переходные фитинги от 1/2 "до 3/8" вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана.Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам клапана датчика.

№ 12. Установите более одного клапана датчика

Если у вас очень большой дом и имеет разветвленный трубопровод , где имеется более одной магистрали горячей воды, вы можете установить еще один клапан датчика в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Заключительные мысли по установке систем рециркуляции горячей воды

Честно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.

Однако, если вам нужно спаять вместе трубы или склеить секции из ХПВХ, это может стать значительно более сложной работой для среднего домовладельца.

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели - также называемые солнечными системами горячего водоснабжения - могут быть экономичным способом получения горячей воды для вашего дома. Их можно использовать в любом климате, а топливо, которое они используют - солнечный свет - бесплатное.

Как они работают

Солнечные водонагревательные системы включают накопительные баки и солнечные коллекторы. Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и средства управления, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

  • Системы прямой циркуляции
    Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом. Они хорошо работают в климате, где редко замерзает.
  • Системы косвенной циркуляции
    Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом.Они популярны в климате, склонном к отрицательным температурам.
Пассивные солнечные водонагревательные системы

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но обычно не так эффективны. Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

  • Пассивные системы со встроенным накопителем и накопителем
    Они лучше всего работают в областях, где температура редко опускается ниже нуля.Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
  • Системы Thermosyphon
    Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается. Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода. Эти системы надежны, но подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Обычно они дороже, чем интегральные пассивные системы коллектор-накопитель.

Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется хорошо изолированный накопительный резервуар. Баки для хранения солнечной энергии имеют дополнительный выход и вход, подключенные к коллектору и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель. В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

В жилых помещениях используются солнечные коллекторы трех типов:

  • Плоский коллектор
    Плоские остекленные коллекторы - изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками .Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
  • Интегральные коллекторно-накопительные системы
    Также известные как системы ICS или партии , они включают один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды.Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
  • Солнечные коллекторы с вакуумными трубками
    Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса.Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку в системе накопления со встроенным коллектором уже накапливается горячая вода в дополнение к накоплению солнечного тепла, она может быть оснащена водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной водонагревательной системы необходимо сделать следующее:

Также необходимо изучить различные компоненты, необходимые для солнечных водонагревательных систем, в том числе следующие:

Установка и обслуживание Система

Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие традиционные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.

При отборе потенциальных подрядчиков для установки и / или технического обслуживания задайте следующие вопросы:

  • Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
    Выберите компанию, у которой есть опыт установки нужного вам типа системы и обслуживания выбранных вами приложений.
  • Сколько лет у вашей компании есть опыт монтажа и обслуживания солнечного отопления?
    Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
  • Имеет ли ваша компания лицензию или сертификат?
    В некоторых штатах требуется наличие действующей лицензии сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.
Повышение энергоэффективности

После того, как водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателя

Насос центрального отопления | GreenMatch

Что такое насос центрального отопления?

Те, кто владеет домом или коттеджем и использует систему центрального отопления для обогрева своей собственности, могли столкнуться с проблемой неравномерного отопления - когда в одних комнатах жарче или холоднее, чем в других.Чтобы настроить систему центрального отопления таким образом, чтобы обеспечить надлежащее распределение тепла по всему дому, важно помнить о двух вещах:

  1. использовать соединительные трубы большого диаметра - трубы, которые соединяют котел системы центрального отопления или тепловой насос с устройствами распределения тепла (радиаторы, теплые полы).
  2. используют насос центрального отопления (также известный как циркуляционный насос) - он обычно устанавливается в определенной части системы отопления и помогает более равномерно распределять теплоноситель.

Второй вариант наиболее широко используется многими домовладельцами. Это требует меньших финансовых и рабочих затрат на переоборудование системы центрального отопления для достижения желаемого уровня циркуляции горячей воды.

Между прочим, установка циркуляционного насоса происходит в разы быстрее по сравнению с полноценной модернизацией системы центрального отопления. Установив насос центрального отопления, можно добиться следующих результатов:

  • уравновешивает температуру всей системы.
  • предотвращает скопление воздуха в насосах.
  • Более оптимальное использование инфраструктуры системы отопления.

Чтобы убедиться, что насос, который вы получаете, соответствует параметрам системы центрального отопления, вы должны помнить, что расчет ваших расходов на отопление и потребностей играет важную роль при выборе циркуляционного насоса, который будет обеспечивать наилучшее соотношение цены и качества.

Расчет требуемой мощности насоса

Производительность насоса центрального отопления зависит от следующих факторов:

  • диаметральные значения основных частей системы.
  • индикатор пикового давления жидкости (теплоносителя), перекачиваемой из котла / теплового насоса в систему распределения центрального отопления.
  • указатели емкости охлаждающей жидкости.
  • - максимальный уровень температуры жидкости, циркулирующей в системе центрального отопления.
  • указатели плотности теплоносителя центрального отопления (горячая вода).

Для расчета величины теплопередачи теплоносителя необходимо использовать следующее уравнение (формулу): P = Q , где P указывает расход котла в единицу времени, а Q - значение, которое указывает на гидравлическую мощность системы отопления.Таким образом, становится понятно, что радиатор мощностью 10 кВт способен пропускать 10 литров горячей воды (теплоносителя) за одну минуту работы системы центрального отопления.

Важно помнить: Важно учитывать диаметр труб центрального отопления, поскольку это значение напрямую влияет на скорость, с которой протекает жидкость в системе. В среднем стандартный расход системы должен находиться в диапазоне 1,5 м / с (когда система центрального отопления включена).

Следует отметить, что показатели мощности насоса ЦО прямо пропорциональны длине трубопровода.

Типы насосов центрального отопления

В настоящее время на рынке доступно два типа насосного оборудования, которые используются для создания давления в трубопроводах сети центрального отопления и, следовательно, для обеспечения надлежащей циркуляции воды в системе.

  • Ротор или «сухой» тип насос , который установлен таким образом, чтобы не было прямого контакта с теплоносителем - горячей водой.
  • Погружные насосы - которые имеют прямой контакт с водой, которая прокачивается по всей системе. Таким образом, важно, чтобы конструкция системы центрального отопления учитывала полное погружение циркуляционного насоса в воду.

Специалисты отмечают, что для многоэтажных жилых домов лучше всего подойдет насос роторного типа, так как данное оборудование рассчитано на перекачку высокого давления. Второй вариант - погружной, оптимален для низкопрофильных построек, например, частных домов, так как обеспечивает эффективную циркуляцию воды при прямом контакте с водой.

Важно помнить: Работа ротора вызывает много шума, поэтому устанавливать его в доме - плохая идея, поскольку это создает постоянный дискомфорт для домовладельца. Напротив, эти типы насосов в основном устанавливаются в подвалах многоэтажных домов, которые имеют надлежащую звукоизоляцию.

Растущая популярность погружных насосов в частном секторе обусловлена ​​их малошумной работой и меньшим количеством работ по техническому обслуживанию по сравнению с роторами.

Получите расценки на нагревательные устройства!

Если вы решили приобрести бойлер или тепловой насос, но не уверены, какой тип вам нужен, мы готовы вам помочь. Заполните форму на этой странице, указав свои личные предпочтения и информацию, и мы предоставим вам до четырех разных поставщиков котлов / тепловых насосов. Вы можете выбрать предложение, которое наилучшим образом соответствует вашим потребностям. Услуга бесплатна, без обязательств и занимает всего несколько минут.

Лучшие рециркуляционные насосы для водонагревателей в 2021 году

Несколько читателей спросили: «Стоит ли рециркуляционный насос своих денег?» Есть два способа ответить на этот вопрос, и оба будут положительными.

1. Со строгой финансовой точки зрения потребуется несколько лет при меньших счетах за воду, чтобы окупить стоимость насоса и установки. Но да, в долгосрочной перспективе, если правильно установить таймер, чтобы исключить ненужную рециркуляцию и нагрев воды, это будет рентабельным решением.

Вместо таймера можно также установить переключатель включения / выключения под раковиной. Включите насос, и через несколько минут у вас будет горячая вода. Это оксюморон - сразу горячая вода через несколько минут. Но как только горячая вода поступит к крану или насадке для душа, она сразу станет доступной для всех, кто хочет ею пользоваться.

2. С точки зрения удобства и устранения длительного ожидания горячей воды, многие домовладельцы считают покупку рециркуляционного насоса хорошо потраченными деньгами.

Вот ссылка на наше полное руководство. Стоит ли рециркуляционный насос своих денег? Она написана для безбаквальных водонагревателей, но информация применима к любому типу водонагревателя.

Вообще говоря, чем больше ваш дом, тем больше смысла в установке рециркуляционного насоса для удаления ненужной воды.

Кстати, рециркуляционные насосы еще называют рециркуляционными насосами, циркуляционными насосами и рециркуляторами горячей воды.

Стоимость рециркуляционного насоса

Сколько стоит рециркуляционный насос?

Насос и расходные материалы стоят от 100 до 400 долларов США в зависимости от приобретаемого насоса и дополнительных принадлежностей.Два насоса в нашем списке представляют собой полные комплекты с насосом, байпасным / мостовым клапаном, водопроводом и многим другим. Мы рекомендуем покупать комплект, если вы не заменяете уже существующий насос.

Наем сантехника для установки насоса обойдется еще в 125–250 долларов в зависимости от объема работ.

Если вы добавите линию рециркуляции воды, что проще сделать при новом строительстве или полном ремонте дома, это будет стоить еще 200–500 долларов на материалы и рабочую силу.

Вы можете использовать рециркуляционный насос без добавления линии при установке перепускного теплового клапана, подобного этому.

В этом видеоролике объясняются ваши варианты и детали, необходимые для их работы в вашей ситуации.

Лучшие модели рециркуляционных насосов

Вот краткий обзор этих агрегатов, если вы хотите сделать покупку и продолжить свой день.

Полный обзор рециркуляционного насоса приведен ниже.

Полный рециркуляционный насос. Обзоры

Вот более подробная информация об этих динамических рециркуляционных насосах, которые могут сократить потребление воды на тысячи галлонов в год.

Безбаковые водонагреватели с рециркуляционными насосами

Знаете ли вы, что многие крупные бренды производят безбаквальные водонагреватели со встроенным рециркуляционным насосом?

Наличие насоса на борту, очевидно, снижает затраты на установку и имеет еще одно преимущество: вы знаете, что водонагреватель и насос совместимы.

Если вас интересует проточный водонагреватель с рециркуляционным насосом, обратите внимание на лучшие модели.

Первый сжигает природный газ.Во втором используется пропан.

Noritz NRCP982DVNG Конденсационный безрезервуарный водонагреватель на 11,1 гал / мин со встроенным насосом - природный газ

Этот безбаковый обогреватель для природного газа изготовлен из материалов промышленного качества, включая трубы на 25% толще и коммерческий медный теплообменник.

Выпустить воздух просто, потому что это конденсационный водонагреватель, а выхлоп теплый, но не горячий. Он производит до 9,8 галлона горячей воды в минуту (на странице продукта Amazon указано 11,1, но это неверно) горячей воды в минуту.

Rinnai RUR98iP 9,8 Max GPM Ultra Series Конденсационный закрытый пропановый водонагреватель без резервуара с рециркуляцией

По словам Риннаи, этот инновационный, экономящий время и дешевый агрегат без резервуара отличается «рециркуляцией (со специальной линией рециркуляции или без нее) обеспечивается технологией теплового байпаса, которая включает в себя встроенный насос, внутреннюю байпасную линию и тепловой байпасный клапан, что сокращает время ожидания горячей воды ».

Это очень эффективный агрегат, идеально подходящий для дома, в котором используется пропан.

Если вас интересуют безрезервуарные водонагреватели для всего дома, см. Наше Руководство по покупке безрезервуарных водонагревателей. В нем есть подробные исследования, а также ссылки на наши обзоры всех основных производителей безрезервуаров - Rheem, Rinnai, Bosch, Takagi и других.

Установка рециркуляционного насоса проточной горячей воды

Насос рециркуляции горячей воды можно использовать для мгновенной подачи горячей воды в душевые и краны, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя.Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно включить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя. Обратный клапан - это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубопроводах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в то время дня, когда вам, скорее всего, понадобится горячая вода. Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам нужно, в том числе обратный клапан и подающие трубки, которые устанавливаются под раковиной.

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В. Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе. Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не гибкому трубопроводу.

Инструкции

  1. Начните с перекрытия воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель.Этот клапан обычно находится наверху нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный клапан не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
  2. Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которая выйдет при отсоединении гибкой трубы.Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими, а представляют собой жесткие трубы. В таком случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
  3. Наверните насос на горячую сторону водонагревателя. Затягивая его, убедитесь, что циферблат таймера повернут в сторону, где его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
  4. Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
  5. Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
  6. Отсоедините кран трубки питания от запорной арматуры под раковиной.Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
  7. Прикрутите существующие подводящие трубы, идущие вниз от патрубков смесителя, к двум верхним выпускным отверстиям на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды - справа.
  8. Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды. Убедитесь, что они подключены к правильным клапанам.Обычно труба горячей воды находится слева, а труба холодной воды - справа, когда они выходят из стены или поднимаются через пол.
  9. Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
  10. Включите подачу воды как в смеситель для раковины, так и в водонагреватель. Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий. Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
  11. Настройте насос, запрограммировав время, в которое он должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал, когда больше всего требуется горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел. Когда насос работает, через него должна циркулировать вода. В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

онлайн-курсов PDH. PDH для профессиональных инженеров. PDH Engineering.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов.

Russell Bailey, P.E.

Нью-Йорк

"Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации."

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе. "

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком с

с деталями Канзаса

Городская авария Хаятт."

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

- лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. "

Jesus Sierra, P.E.

Калифорния

"Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов ».

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину "

Арвин Свангер, П.Е.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие ".

Мехди Рахими, П.Е.

Нью-Йорк

"Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов."

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

"Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам ».

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какого-то неясного раздела

законов, которые не применяются

- «нормальная» практика."

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация "

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо ".

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

"Документ" Общие ошибки ADA при проектировании объектов "очень полезен.

Тест действительно потребовал исследования в

документ но ответы были

в наличии "

Гарольд Катлер, П.Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

"Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены ехать ".

Деннис Мейер, P.E.

Айдахо

"Услуги, предоставляемые CEDengineering, очень полезны для профессионалов.

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. "

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. "

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу."

Клиффорд Гринблатт, П.Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и пройти

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

по ваш промо-адрес электронной почты который

сниженная цена

на 40% "

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

сертификация. "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P.E.

Оклахома

"CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера ».

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материалы были краткими.

хорошо организовано. "

Глен Шварц, П.Е.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна. "

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

Роберт Велнер, P.E.

Нью-Йорк

"У меня был большой опыт работы в прибрежном строительстве - проектирование

Building курс и

очень рекомендую ."

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими.

хорошо подготовлены. »

Юджин Брэкбилл, P.E.

Коннектикут

"Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

.

обзор везде и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Полная

и комплексное ».

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ."

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Никакой путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

"Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

Вернитесь, чтобы пройти викторину. "

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродский, П.Е.

Нью-Джерси

"Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а затем вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график "

Майкл Глэдд, P.E.

Грузия

"Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея платить за

материал ."

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, P.E.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. "

Марлен Делани, П.Е.

Иллинойс

"Учебные модули CEDengineering - это очень удобный способ доступа к информации по номеру

.

много различные технические области за пределами

по своей специализации без

надо ехать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
