Схема установки циркуляционного насоса в систему отопления: установка, как подключить, куда ставить, где установить

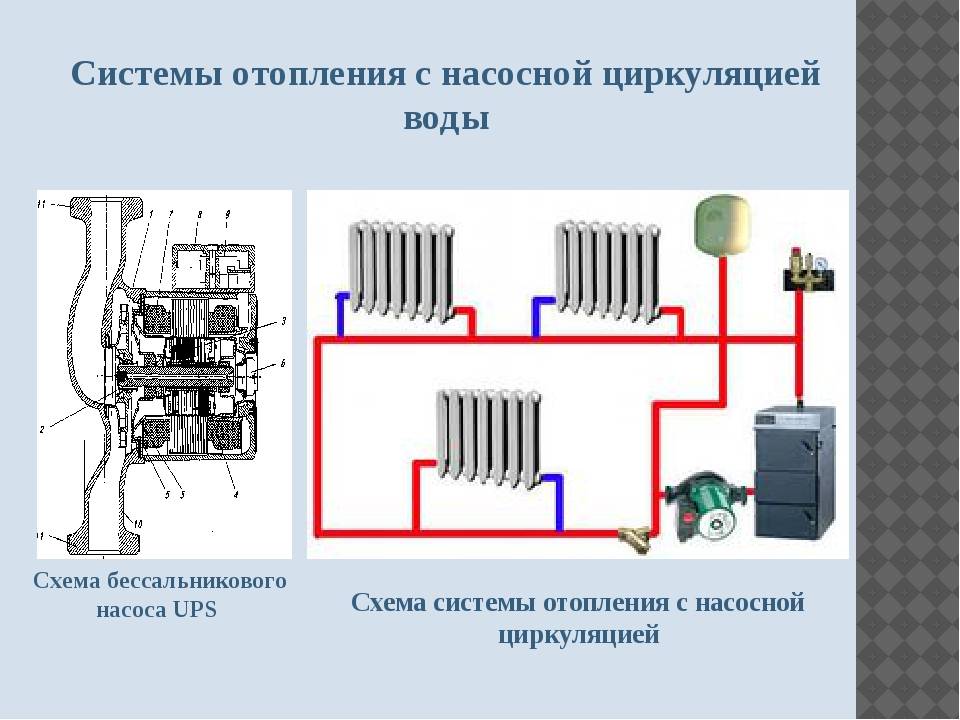

Схема системы отопления с насосной циркуляцией: ее виды и характеристики

Монтаж системы отопления вообще и монтаж циркуляционного насоса в систему отопления в частности — задача всегда непростая и требующая учёта многочисленных факторов. Наиболее популярной конструкцией является система естественной циркуляции, однако её широкое применение объясняется исключительно простотой установки.

Существенный недостаток этой конструкции — слабый циркуляционный напор, вынуждающий приобретать трубы чрезмерно большого диаметра, что ограничивает в выборе радиаторов, да и просто требует больших затрат. Поэтому оптимальным вариантом являются несколько более сложные, но практичные системы отопления с насосной циркуляцией схема работы которых позволяет использовать любую разновидность радиаторов, а также трубы стандартного диаметра.

Содержание

• 1 Разновидности схемы
  • 1.1 Однотрубная и двухтрубная системы
  • 1.2 Вертикальный и горизонтальный стояки
  • 1.3 Тупиковая и попутная схемы
  • 1. 4 Верхняя и нижняя разводки
  • 1.5 Выбор оборудования
• 2 Монтаж насоса

Разновидности схемы

Само название схемы подразумевает использование циркуляционного насоса, цель которого — обеспечивать напор и постоянное продвижение нагретой воды. Кратко принцип работы схемы выглядит так: нагретая до необходимой температуры вода поступает по трубопроводу в радиаторы. После остывания она возвращается в котёл по отводящему трубопроводу. Встроенный расширительный бак обеспечивает постоянное давление теплоносителя и призван выдержать увеличивающийся во время нагревания объём воды.

Можно выделить несколько разновидностей такой системы, разделяющихся по следующим признакам:

1. по способу подключения трубопровода к радиаторам: однотрубные и двухтрубные;
2. по месту расположения стояков: вертикальные стояки и горизонтальные стояки;
3. по типу магистрали: тупиковые системы и системы с попутным движением воды;
4. по типу разводки: с верхней и с нижней.

Разберёмся, как подключить циркуляционный насос для отопления по каждой из указанных схем.

Однотрубная и двухтрубная системы

Считающаяся пережитком прошлого однотрубная конструкция подразумевает подключение к радиатору лишь одной трубы. Все отопительные приборы дома соединяются последовательно, а теплоноситель протекает через них, начиная с верхнего и заканчивая нижним, с каждым сантиметром продвижения отдавая всё больше тепла. Таким образом, к последним из радиаторов вода подходит едва тёплой, и это создаёт сильный дисбаланс в температуре разных комнат. Единственным способом хоть как-то уменьшить эту разницу является установка в нижних комнатах радиаторов с большим количеством секций.

Среди других недостатков:

• невозможность установить регулировочные краны, поскольку это автоматически перекроет или уменьшит доступ воды к радиаторам «ниже по течению»;
• нерегулируемая температура в отапливаемых помещениях: если отопительная система запущена, будут обогреваться все комнаты.

Однотрубная система была популярна полвека назад, но в наше время устарела окончательно и практически не используется.

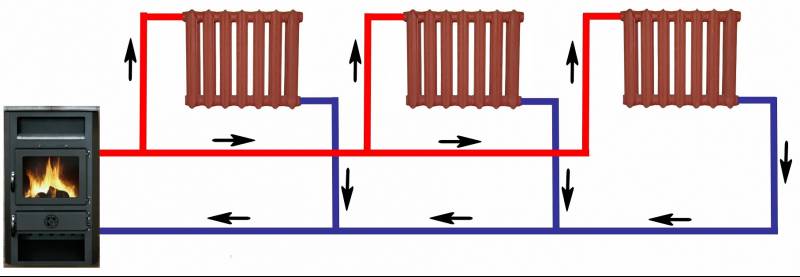

Двухтрубная конструкция устраняет эти недостатки за счёт подведения к каждой батареи подводящей и отводящей трубы. Теряющий свою температуру теплоноситель в данном случае отводится из радиатора в котёл для нового нагревания, а не продвигается в следующий радиатор. Ещё одно дополнительное преимущество: возможность установить на каждый из радиаторов собственный регулировочный кран или автоматический термостат.

Вертикальный и горизонтальный стояки

Подключение радиаторов к вертикальному стояку позволяет подводить к ним трубы не сразу, а по отдельности для каждого этажа высотки. Главное преимущество вертикальных стояков — отсутствие воздушных пробок. Недостаток — относительно высокая стоимость.

В несколько иных целях используется установка циркуляционного насоса в системе отопления со стояком горизонтального типа: отопление лестничных площадок, коридоров и любых обширных одноэтажных зданий. Её существенными плюсами являются экономия на трубах и вытекающая из неё низкая стоимость монтажа. Известный недостаток: появление воздушных пробок, устранить которые, однако, помогают краны Маевского.

Тупиковая и попутная схемы

Широко распространённая тупиковая система подразумевает движение теплоносителя по подающей трубе в одну сторону, а по отводящей — в обратную. Циркуляционные кольца при этом существенно отличаются по длине. Недостаток тупиковой системы: неравномерность прогрева. Те из отопительных приборов, которые находятся ближе к котлу, отличаются лучшей эффективностью, нежели более далёкие. Даже подключение циркуляционного насоса в систему отопления тупикового типа не даёт гарантий того, что все радиаторы будут нагреваться одинаково хорошо. Достоинство же такой системы: экономичность. Их недостатки зачастую сглаживают, устанавливая несколько маленьких магистралей вместо одной длинной.

В попутной схеме длина циркуляционных колец всегда одинаковая. Соответственно, все радиаторы прогреваются тоже одинаково, находясь на любом расстоянии от главного стояка. Из-за высокой стоимости (требуется больше труб) попутная схема используется редко.

Верхняя и нижняя разводки

Отопительная система с внешней разводкой подразумевает установку подводящего трубопровода выше радиаторов.

Обычно применяется в межпотолочных полостях или на чердаке.

Принцип действия прост: установка циркуляционного насоса в систему отопления позволяет поднять нагретую воду в самую верхнюю точку трубопровода, откуда она уже будет распределяться по нижележащим помещениям. Там же, в наивысшей точке, устанавливается расширительный бак, чья задача — предотвращение появления воздушных пробок. Отводящая же труба, напротив, монтируется ниже отопительного прибора. По понятным причинам верхняя разводка неприменима в зданиях с плоской крышей и без чердаков.

В схеме с нижней разводкой оба (и подающий, и отводящий) трубопровода устанавливают ниже радиаторов и при этом с небольшим уклоном (для предотвращения образования воздушных пробок). Единственное заметное преимущество схемы: возможность подключать отопление поэтапно, этаж за этажом.

Выбор оборудования

Пришло время разобраться с тем, как выбрать циркуляционный насос для систем отопления установка которого имеет немало нюансов. Выбор насоса производится всего по двум параметрам: планируемая сила напора воды и сопротивление воды, которое придётся преодолевать насосу для создания напора. Как ни парадоксально, но мощность насоса должна быть меньше на 10-15%, чем в расчётных значениях. В противном случае количество потребляемой электроэнергии, шум и скорость износа деталей будут слишком высоки. Глупо ударяться и в другую крайность, экономя на мощности насоса. Такой агрегат не сможет перекачивать нагретую воду в требуемом объёме с нужной скоростью.

Существуют модели с интегрированными в них ручными или электронными регуляторами скорости работы электродвигателя. Высочайший КПД требует максимальной скорости вращения вала. Ещё одна нестандартная разновидность — насос циркуляционный для отопления мини, многие модели которых работают автономно, без подключения к электросети (на дизельном топливе или бензине). Такие насосы отлично подходят для мест, где проведение электричества не планируется (садовые или охотничьи домики, строительные будки). Еще об одном способе отопления помещения, где есть проблема с электричеством, можно прочитать здесь.

Монтаж насоса

Допустим, приобретен электрический циркуляционный насос для отопления.

Как установить и запустить циркуляционный насос, не испортив аппарат?

К сожалению, о том, как правильно ставить циркуляционный насос на отопление, из-за повальной распространённости систем естественной циркуляции знает даже не каждый сантехник.

Первым делом необходимо определить место под врезку электронасоса в трубопровод. В принципе, насос можно врезать на любом отрезке отопительного контура, однако необходимо учесть, что ресурс работы пластиковых деталей и подшипников зависит от температуры воды. Поэтому из материальных соображений выгоднее установить оборудование на обратной части трубопровода: перед отопительным котлом и после мембранного бака.

Типичная электрическая схема подключения циркуляционного насоса отопления выглядит следующим образом:

Главные её составляющие: котёл (1), насос (5), бак (7) и радиаторы (8).

Крайне рекомендуется, чтобы насос работал только от бесперебойного источника питания. Также необходимо исключить всякое попадание конденсата или брызг воды в клеменную коробку. Если вода в отопительной системе нагревается до температуры свыше 90 градусов, следует использовать жаростойкий кабель.

Необходимо помнить и о фильтрации воды, поэтому перед насосом в трубе устанавливается грязевик. Попадание с водой инородных тел внутрь насоса почти гарантированно приведёт к разрушению подшипников и крыльчатки. Бочонок для сбора мусора должен «смотреть» вниз — тогда он не станет помехой для нормальной циркуляции воды.

Какое бы оборудование не было выбрано, правильная установка циркуляционного насоса в систему отопления возможна только при следовании сопроводительной документации, поставляющейся производителем. В этой инструкции содержатся данные об устройстве аппарата, нюансах работы и алгоритме установки.

Установка циркуляционного насоса в системе отопления

Правильно организованные системы водяного отопления самодостаточны с точки зрения циркуляции. Когда вода нагревается, она естественным образом движется, забирая с собой холодную «возвратную» воду.

Если трубы не будет укладывать квалифицированный рабочий, система будет застаиваться. Для прогрева всех радиаторов потребуется много времени, и есть риск, что вода в теплообменнике закипит.

Когда система запускается после простоя, особенно в холодную погоду, нагрев помещения замедляется и возникает желание ускорить естественную циркуляцию.

Еще одним недостатком систем естественной циркуляции является то, что они могут блокироваться. Образовавшаяся воздушная пробка блокирует теплопередачу среды, и возникают те же проблемы. Если нагревается небольшой участок трубы, существует опасность перегрева котла.

Эта проблема решается установкой насоса в систему отопления.

Это компактное электрическое устройство для искусственной циркуляции воды в установке. Его не нужно просто помещать в разрыв трубы, наиболее распространенная установка — это байпас. Это означает, что в нормальных условиях, когда система отопления работает нормально, вода циркулирует благодаря тепловой конвекции.

При необходимости принудительной циркуляции участок трубопровода, параллельный насосу, закрывается, а циркуляция обеспечивается турбиной.

Установка циркуляционного насоса — процедура не сложная, но есть правила и нюансы эксплуатации этого устройства (как и при установке любого бытового прибора). Если турбина будет установлена ​​неправильно, мы получим как минимум обратный эффект и, возможно, сделаем работу системы отопления опасной.

Содержание

1. Правильная установка циркуляционного насоса в системе отопления
2. Принцип работы и виды циркуляционных насосов
3. С мокрым ротором
4. С сухим ротором
5. Как установить насос на отопление своими руками?
6. Как размещать, вертикально или горизонтально?
7. Подключение питания

Правильная установка циркуляционного насоса в системе отопления

Перед тем, как купить помпу, необходимо знать, какая модель подходит для вашей системы.

Принцип работы и виды циркуляционных насосов

Принцип работы понятен — электродвигатель приводит в движение колесо турбины, которое создает перепад давления на входе и выходе насоса. По законам физики жидкость вынуждена циркулировать.

Поршневые насосы и другие специальные системы перекачки воды не используются в домашних условиях из-за их громоздкости и несравнимой производительности.

Как правильно установить циркуляционный насос Grunfos & # 8212; видео.
Циркуляционные насосы в зависимости от конструкции делятся на два типа:

С мокрым ротором

Подвижная часть (ротор электродвигателя, соединенный с ротором турбины) постоянно находится в воде. Электрическая часть: статор, контактные группы, щетки — отделены от ротора герметичной муфтой. Так что с безопасностью и защитой от поражения электрическим током все в порядке.

При непрерывной промывке проточной водой ротор охлаждается, а подшипники смазываются охлаждающей жидкостью. Это увеличивает срок службы устройства. Более того, такая конструкция обеспечивает бесшумную работу устройства.

Есть и недостатки. Первое — низкий КПД, не более 50%. Второе — невысокий КПД. Массивное рабочее колесо (и, соответственно, увеличенный размер ротора) трудно герметизировать, поэтому «мокрые» насосы используются в небольших системах с короткими участками трубопроводов. Компактные размеры обеспечивают аккуратную и незаметную установку.

Как устроен циркуляционный насос и один из способов его подключения, подробное видео.

С сухим ротором

Электродвигатель полностью изолирован от теплоносителя. Насос состоит из двух секций: подающей и напорной. Вал, проходящий между ними, уплотнен сальниками.

Такая конструкция не ограничивает мощность двигателя и обеспечивает высокий КПД до 80%. Однако при больших объемах откачки устройство очень шумно.

Поскольку компоненты насоса находятся на большом расстоянии друг от друга, площадь насоса велика, что следует учитывать при планировании установки. Еще один недостаток — необходимость периодической замены сальников.

Определившись с типом насоса, необходимо рассчитать его электрические характеристики. Это основано на следующих целях:

1. Необходимо изготовить головку, которая преодолеет гидравлическое сопротивление трубопроводов, теплообменника в котле и радиаторов.
2. Необходимо обеспечить передачу достаточного количества тепла через систему для создания требуемой температуры в помещении без необходимости использования дополнительных обогревателей.

В основном это сводится к расчету объемного расхода теплоносителя в м³ / ч (Q). Есть довольно точная формула: Q = 0,86R / TF-TR

R — потребность помещения в тепле. Единица измерения — Вт / м². Оценка для частной усадьбы — 100, для жилого дома — 70. Производственные помещения — 40-50.

Рассчитав необходимый объемный расход, можно выбрать насос в соответствии с этим параметром.

Вы можете установить насос самостоятельно или заказать установку у специалиста. Спросите в магазине, как это повлияет на гарантию.

Как установить насос на отопление своими руками?

Первый вопрос: «Куда мне его поставить, на горячую трубу или на обратную трубу?» Для напорных систем отопления в инструкции по установке котла указано, где должен быть установлен насос.

Принципиальной разницы, нагнетает ли насос горячую или холодную воду, нет. Просто узнайте у своего дилера, на какую температуру рассчитано устройство. Это должно быть указано в даташите. Есть «теплые» и «холодные» модели.

В гидравлике нет разницы, будет ли насос «тянуть» воду из котла или «толкать» ее на входе в теплообменник. Его можно установить внутри системы, но это выглядит не так эстетично. Лучше, если все приборы будут в помещении, обозначенном как котельная.

Видео-рекомендации по установке помпы в систему отопления.

Как размещать, вертикально или горизонтально?

1. Ротор мотора может быть установлен параллельно горизонту или перпендикулярно. Специфика компоновки оговаривается в инструкции по сборке (это один из вопросов, который стоит учесть перед покупкой).
2. Вы также можете выбрать направление потока воды. Это означает, что насос можно устанавливать как вертикально, так и горизонтально. Однако следует помнить, что если вода течет снизу вверх, насос теряет до 30% своей мощности.

Поэтому, если позволяет место, лучше установить насос в горизонтальную трубу.

Подключение питания

Практически все насосы питаются от сети 220 В. Способ подключения такой же, как и для любого другого электрического устройства: питание подается через блок предохранителей. Однако, поскольку он находится в прямом контакте с водой, необходимо обязательно установить защитное заземление. Для большей безопасности вместо предохранителя может быть установлено устройство защитного отключения (УЗО).

Если насос должен работать непрерывно (например, в системах отопления с принудительной циркуляцией), необходимо установить резервный источник питания. Между входом сети и насосом установлен источник бесперебойного питания с аккумулятором достаточной емкости для поддержания питания в течение нескольких часов.

Собрать тепловой насос самостоятельно технически несложно. Благодаря правильной подготовке (расчет мощности, определение размеров и размеров) можно сэкономить деньги.

Установка циркуляционного насоса в систему отопления открытого типа: схема, фото

На настоящий момент во многих частных домах до сих пор используются системы отопления старого типа — открытого. В таких сетях нагретая вода течет по трубам самотеком за счет теплового расширения, что не слишком удобно. Дальние от котла радиаторы в таких системах нагреваются хуже ближних. В результате тепло распределяется о дому неравномерно. Выходом из этой ситуации может стать врезка в систему циркуляционного насоса. Стоит такое оборудование не слишком дорого и электроэнергии потребляет немного. Польза же от него бывает огромной. Установка циркуляционного насоса в систему отопления – операция несложная, и вполне может быть произведена своими руками.

Устройство

Приобрести насос можно в любом магазине, специализирующимся на продаже оборудования для разного рода инженерных систем. Конструкция его довольно-таки проста. В корпусе из нержавеющего металла размещен электродвигатель. На его валу закреплена крыльчатка. Она-то и перегоняет воду по трубам.

Разновидности

Существует два типа циркуляционных насосов:

• «Сухие». Этот тип чаще всего устанавливается в системах отопления многоэтажных зданий. Такие насосы очень сильно шумят и отличаются большой мощностью. Устанавливают их обычно в отдельных помещениях.
• «Мокрые». У таких насосов ротор вращается прямо в воде. Это не слишком мощное, «тихое» оборудование. В том случае, если хозяева загородного дома пришли к решению о том, что установка циркуляционного насоса в систему отопления частного дома – дело необходимое, им стоит подумать о приобретении именно такой модели.

Как выбрать

При покупке циркуляционного насоса в первую очередь следует обратить внимание на такой параметр, как выдаваемый напор. Определить его очень просто. Для этого общую длину водопровода нужно разделить на 10 и умножить на 0. 5. Выдаваемый насосом напор указывается в техническом паспорте (в метрах).

Где устанавливается

Монтировать циркуляционный насос следует таким образом, чтобы доступ к нему в последующем был свободным. Ведь, как и любое другое оборудование, он может выйти из строя. В этом случае понадобится его ремонт или замена.

Установка циркуляционного насоса в открытую систему отопления (как и в закрытую) производится на обратной трубе. В этом случае через него будет проходить не такой горячий теплоноситель. Это может значительно продлить срок его службы. На подающую магистраль можно ставить только самые современные модели, изготовленные из материалов, устойчивых к повышенным температурам.

Монтировать насос в открытую систему отопления лучше всего на байпасе. Такая схема наиболее удобна. При отключении электроэнергии систему можно будет просто перевести на режим естественной циркуляции.

В закрытых системах отопления циркуляционный насос обычно устанавливают в непосредственной близости от расширительного бака. В открытых его можно ставить куда угодно. Но наилучшим вариантом считается все же монтаж рядом с котлом.

Что еще нужно приобрести

Помимо собственно насоса хозяевам дома придется купить фильтр грубой очистки. Это оборудование устанавливается на байпасе непосредственно перед самим насосом. Врезать его следует обязательно. Иначе крыльчатка быстро забьется илом или окалиной. Вода даже в очень чистых скважинах содержит разного рода примеси. Помимо этого хозяевам дома, решившим произвести такую процедуру, как установка циркуляционного насоса в систему отопления открытого типа, нужно приобрести:

• Запорную арматуру. Понадобятся два качественных шаровых крана, соответствующих мощности насоса (3/4 или 1) и один с диаметром, равным тому же показателю обратной магистрали.
• Американку, 2 концевика, необходимых для вставки крана в магистраль и два под сам насос.
• Паклю, крепежные хомуты для кранов, ниппель для фильтра.

Монтаж пошагово

Установка циркуляционного насоса в систему отопления начинается с откачки теплоносителя. Далее монтаж производится так:

• В обратную трубу врезают кран.
• Выполняют собственно такую операцию, как сборка узла циркуляционного насоса. В систему отопления он должен встраиваться строго горизонтально (расположение вала). Также при монтаже следует проследить за тем, чтобы клемная коробка располагалась сверху. Для установки берут шаровый кран и наматывают на его резьбу паклю, промазывают ее краской и навинчивают фильтр.
• Накручиваются последовательно ниппель и разъемное соединение, идущее в комплекте с насосом.
• На второй кран через паклю накручивается соединение.
• Далее на насос устанавливаются вторые части соединений.
• После того как насосный узел будет собран, можно приступать к его монтажу в магистраль. Для этого в краны, располагающиеся по обеим его сторонам, вставляются отрезки трубы.
• Вся конструкция приставляется к магистрали таким образом, чтобы врезанный в нее кран оказался посередине. Далее на трубе делаются отметки, по которым вырезаются отверстия. В них и нужно вварить отводы.
• На заключительном этапе система заполняется водой и проводится ее опрессовка.

Схема установки циркуляционного насоса в систему отопления представлена на рисунке ниже.

Расширительный бачок

Этот элемент в системе отопления используется обязательно. Ведь объем закачанной в магистрали воды при ее нагревании и остывании может значительно меняться. В системах с естественной циркуляцией обычно устанавливают бачки открытого типа. Стоят они меньше мембранных и довольно-таки хорошо справляются со своей задачей. В связи с этим у владельцев частных домов может возникать вопрос о том, нужно ли менять этот элемент при выполнении такой операции, как установка циркуляционного насоса в систему отопления с естественным током теплоносителя.

При недостатке средств можно оставить все как есть. Однако бак лучше все же заменить. Мембранные конструкции по сравнению с обычными имеют такие преимущества:

• Устанавливаются они в непосредственной близости от котла, а не на чердаке, что, конечно же, облегчает обслуживание системы.
• При использовании бака такой конструкции полностью исключается контакт теплоносителя с воздухом. Следовательно, внутренние части системы (котла, насоса и т. д.) окисляются меньше и служат дольше.
• При использовании циркуляционного насоса у владельцев дома появляется возможность создания в системе избыточного давления. Это делается для того, чтобы в радиаторах не скапливался воздух. Если в схему системы включен бак открытого типа, это становится невозможным.

Правила эксплуатации

Итак, технология проведения такой процедуры, как установка циркуляционного насоса в систему отопления своими руками, нами рассмотрена во всех подробностях. Как видите, произвести эту операцию не слишком сложно.

Однако как бы аккуратно ни был установлен насос, при несоблюдении правил эксплуатации долго он не прослужит. Чтобы продлить срок его службы, специалисты советуют придерживаться следующих рекомендаций:

• Нельзя включать устройство при отсутствии в системе теплоносителя.
• Объем воды в трубах должен держаться в пределах эксплуатационных характеристик насоса.
• В том случае, если устройство будет долго простаивать, его следует время от времени запускать. Делать это нужно раз в месяц примерно на пятнадцать минут.
• Нельзя допускать нагревания теплоносителя выше +65 градусов.

Осмотр насоса

Установка циркуляционного насоса в систему отопления (фото наиболее подходящего оборудования и процесса его врезки представлены на странице), таким образом – процедура, которую можно выполнить и самостоятельно. При точном соблюдении технологии монтажа перекачивающее теплоноситель устройство будет работать бесперебойно. Но только в случае его периодических осмотров. Причем проводить эту операцию следует минимум один раз в месяц. Порядок осмотра насоса следующий:

• Устройство включается в сеть и проверяется на предмет наличия посторонних шумов.
• Производится проверка напора теплоносителя.
• Проверяется температура нагрева насоса.
• Осматриваются и при необходимости смазываются резьбовые фланцы.
• Проверяется наличие заземления между корпусом и клеммой.
• Насос осматривается на предмет наличия течей.
• Осматривается клеммная коробка.

Правильная установка циркуляционного насоса в систему отопления и соблюдение хозяевами всех правил его эксплуатации – гарантия того, что он прослужит верой и правдой долгие годы, а жизнь в доме будет комфортной, в том числе и в зимний период времени.

Схемы подключения насоса отопления: варианты и пошаговая инструкция

Равномерное распределение тепла в доме с автономной системой отопления происходит за счет используемой модели насосного устройства. Благодаря этому оборудованию обеспечивается принудительное движение теплоносителя по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельной реализации, приходится учитывать множество деталей. В этой статье мы подробно рассмотрим возможные схемы подключения, подробно разберем правила подключения.

А также обратите внимание на тонкости выбора места для установки, дополняя материал тематическими фото и схемами.

Содержание статьи:

• Плюсы и минусы использования теплового насоса
• Выбор места для вставки устройства в систему
  • Куда поставить насос?
  • Есть ли исключения из правил?
  • Отопление с группой отдельных магистралей
• Схемы для разных типов систем
• Твердотопливный насос и котел
• Схема установки насоса
• Установка дополнительного оборудования
• Правила подключения к электросети
• Выводы и полезное видео по теме

Плюсы и минусы использования теплового насоса

Пара

десятки лет назад в частном секторе дома оборудовали самотечным отоплением. В качестве источника тепла использовалась дровяная печь или газовый котел. У габаритных циркуляционных устройств была только одна область применения – сети централизованного теплоснабжения.

Сегодня производители отопительного оборудования предлагают более мелкие агрегаты со следующими преимуществами:

1. Увеличилась скорость движения теплоносителя . Вырабатываемое котлом тепло быстро поступает в радиаторы. За счет этого значительно ускорился процесс обогрева помещений.
2. Чем выше скорость, тем выше пропускная способность трубы . Это означает, что одинаковое количество тепла может быть доставлено в помещения по стволу меньшего диаметра.
3. Схемы водяного отопления претерпели значительные изменения. . Магистраль может быть проложена с малейшим уклоном. Также сложность и длина линии может быть любой. Основное правило – рациональный выбор теплового насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного устройства стала возможной организация в доме теплых полов, а также эффективной замкнутой системы отопления.
5. Теперь можно спрятать всю линию тепловых коммуникаций , проходящий по комнатам, что не всегда удачно сочетается с дизайном помещения. Варианты укладки труб достаточно распространены для подвесных потолков, в стенах или под напольными покрытиями.

К недостаткам насосных систем можно отнести обусловленность функционирования от подачи электроэнергии и ее потребления насосным устройством в отопительный сезон.

Ведущая компания по производству отопительного оборудования Grundfos выпустила инновационные модели циркуляционных насосов Alpfa2, способные изменять производительность в зависимости от потребностей системы отопления, что позволяет экономить электроэнергию

Поэтому, если на объекте часто пропадает электроснабжение, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть фиксированной мощностью и циркуляционными моделями насосов.

Выбор места для ввода прибора в систему

Установка циркуляционного насоса предполагается на площадке сразу после теплогенератора, не доходя до первой ветки. Выбранный трубопровод значения не имеет – это может быть как подающая, так и обратная линия.

Куда поставить насос?

Современные модели бытовых агрегатов для отопления, изготовленные из высококачественных материалов, выдерживают температуру максимум до 100°С. Однако большинство систем не рассчитано на более высокий нагрев теплоносителя.

Температурный показатель теплоносителя в сети индивидуального отопления редко достигает даже 70°С. Котел также не греет воду выше 90 градусов

Его эффективность будет одинаково эффективной как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагревании до 50°С составляет 987 кг/м ³ и при 70 градусах — 977,9 кг/м ³ ;
2. Тепловая установка способна создавать гидростатическое давление 4-6 м водяного столба и перекачивать около 1 тонны теплоносителя в час.

Из этого можно сделать вывод: незначительная разница в 9 кг/м ³ между статистическим напором движущегося теплоносителя и обратки не влияет на качество обогрева помещения.

Есть ли исключения из правил?

В виде исключения недорогой — с прямым типом горения. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает закипать.

Монтаж коллекторной разводки в системе отопления с использованием твердотопливного котла считается наиболее эффективным. Однако этот вид отопления частного дома является одним из самых сложных в исполнении.

Проблемы начинают возникать, если электронасос, установленный в подающей магистрали, начинает наполняться горячей водой и паром.

Теплоноситель поступает через корпус с крыльчаткой и происходит следующее:

1. Из-за воздействия газов на крыльчатку насосного устройства КПД агрегата снижается. В результате значительно снижается коэффициент скорости циркуляции теплоносителя.
2. В расширительный бачок, расположенный возле всасывающей трубы, поступает недостаточное количество холодной жидкости. Увеличивается перегрев механизма и образуется больше пара.
3. Большое количество пара при попадании на рабочее колесо полностью останавливает движение теплой воды по магистрали. Из-за повышения давления происходит отключение. . Пар выбрасывается непосредственно в котельную. Создается аварийная ситуация.
4. Если дрова в этот момент не потушить, клапан не справится с нагрузкой и произойдет взрыв.

На практике от начального момента перегрева до срабатывания предохранительного клапана проходит не более 5 минут. Если установить циркуляционный механизм на обратном патрубке, то продолжительность времени, за которое пар поступает в устройство, увеличивается до 30 минут. Этого зазора будет достаточно, чтобы исключить подвод тепла.

В недорогих теплогенераторах из некачественного металла давление срабатывания предохранительного клапана соответствует 2 Бар. В качественных твердотопливных котлах — этот показатель равен 3 Бар

Из этого можно сделать вывод, что устанавливать циркуляционное устройство на подающей линии нецелесообразно и даже опасно. Насосы твердотопливных теплогенераторов лучше всего устанавливать в обратку. Однако это требование не распространяется на автоматизированные системы.

Отопление с группой отдельных магистралей

Если система отопления разделена на две отдельные линии, которые отапливают правую и левую стороны коттеджа или несколько этажей — практичнее будет установить на каждую ветку отдельный насос.

При установке отдельного прибора для теплотрассы второго этажа появляется возможность сэкономить за счет настройки необходимого режима работы. Благодаря тому, что тепло имеет свойство подниматься вверх, на втором этаже всегда будет теплее. Это уменьшит скорость циркуляции охлаждающей жидкости.

Насос вставляется так же — на участке сразу после теплогенератора до первой ветки в этом контуре отопления. Обычно при установке двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разных типов систем

Изначально необходимо определить зону врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для размещения бытового насоса необходимо определить наиболее удобный участок, чтобы его можно было легко обслуживать. На поле устанавливается запорная и запорная арматура котла.

Для проведения технического обслуживания и контроля за работой оборудования необходима установка запорных кранов. Таким образом, любой элемент системы отопления можно демонтировать без полного демонтажа магистрали

На обратке насос ставится после расширительного бака перед теплогенератором.

Из-за наличия в воде различных механических примесей, например песка, могут возникнуть проблемы в работе насосного механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае и остановке двигателя. Поэтому непосредственно перед агрегатом необходимо установить сетчатый фильтр.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих эффективно функционировать в системе отопления частного дома. К ним относятся: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос открытой системы отопления. Он способен работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для районов с частыми отключениями электроэнергии. Это намного экономичнее, чем покупка источника бесперебойного питания или генератора. В этом случае блок с запорной арматурой необходимо установить на , а по прямой вставить кран.

В магазинах можно найти готовые узлы с байпасом. Вместо проточного клапана на них расположен обратный пружинный клапан. Такое решение не рекомендуется – клапан выдает силу сопротивления 0,1 Бар, что указано как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать откидной клапан. Однако его установка осуществляется строго горизонтально.

Твердотопливный насос и котел

Насос подключается к системе с твердотопливным агрегатом на обратной линии. В этом случае насосное устройство подключается к контуру котла с байпасом и трехходовым смесительным клапаном. Кроме того, последний может быть оснащен сервоприводом и датчиком температуры поверхности.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих эффективно функционировать в системе отопления частного дома. К ним относятся: группа безопасности и смесительный узел на основе трехходового смесительного клапана

В связи с тем, что максимальная производительность отопительного оборудования используется в полной мере только в холодное время года, возможна установка теплоаккумулятора (ТА). Он способен поглощать лишнее тепло, а затем по требованию отдавать его в отопительный контур.

Данная батарея выполнена в форме бака и облицована теплоизоляционным материалом. С одной стороны устройства расположены два штуцера, предназначенные для его подключения, а два с другой – для подключения к магистрали радиатора.

Аккумулятор тепла имеет два контура: малый и большой. Первый получает энергию от котла, второй отдает теплоноситель в систему отопления по мере необходимости

При прохождении теплоносителя через котел, работающий на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется вставка другого циркуляционного устройства.

В зависимости от степени охлаждения жидкости в системе отопления сюда через вентиль будет поступать количество тепла от накопителя.

Схема установки насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от производителя, должно быть на трубе или запорно-регулирующей арматуре.

Крепление осуществляется с помощью накидных гаек. Такой вариант фиксации позволит снять его при необходимости, например, для осмотра или ремонта.

При выборе модели циркуляционного насоса необходимо обратить внимание на возможность его функционирования в разных положениях. Вертикальное размещение устройства снижает его мощность до 30%

Правильно выполненный монтаж всех элементов системы обогрева обеспечивает равномерный прогрев всей линии.

При монтаже циркуляционного насоса необходимо соблюдать следующие правила:

1. Допускается установка прибора на любых участках трубы. Трубопровод может быть горизонтальным, вертикальным или наклонным. Однако ось ротора должна быть горизонтальной. Поэтому установка «головой вниз» или, наоборот, вверх — невозможна.
2. Стоит обратить внимание на расположение пластиковой коробки, где находятся силовые контакты — они будут сверху корпуса. В противном случае они могут быть залиты водой в аварийной ситуации. Для этого открутите крепежные винты на корпусе и поверните его в нужном направлении.
3. Соблюдайте направление потока. Обозначается стрелкой на корпусе устройства.

Насос всем своим весом давит на корпуса шаровых кранов, расположенных рядом. Это следует учитывать при выборе фурнитуры. Качественные детали оснащены мощным корпусом, который в процессе эксплуатации не треснет от ежедневных нагрузок.

Установка дополнительного оборудования

Независимо от типа используемого контура отопления, где теплопроизводителем является один котел, достаточно будет установить одно насосное устройство.

Если система конструктивно более сложная, то возможно использование дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример схемы совместной обвязки твердотопливного котла в паре с электрическим. Данная система отопления имеет два передаточных устройства

Необходимость в этом возникает в следующих случаях:

• при отоплении дома задействовано более одного котлоагрегата;
• при наличии в схеме обвязки буферной емкости;
• система отопления расходится на несколько ответвлений, например обслуживание бойлера косвенного нагрева, нескольких этажей и т.п.;
• при использовании гидравлического разделителя;
• при длине трубопровода более 80 метров;
• при организации движения воды в контурах теплого пола.

Для проведения правильной обвязки нескольких котлов, работающих на разных видах топлива, необходимо установить резервные насосы.

Для контура с установкой дополнительного циркуляционного насоса также необходим. При этом магистраль состоит из двух контуров – отопительного и котельного.

Буферный бак делит систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах в 2-3 этажа. Из-за разветвления системы на несколько магистралей насосы для перекачки теплоносителя задействуют 2 и более.

Отвечают за подачу теплоносителя на каждый этаж к различным отопительным приборам.

Независимо от количества передаточных устройств они устанавливаются на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается шаровыми кранами

Если в доме планируется организовать теплые полы, то целесообразно установить два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. поддержание температуры на уровне 30-40°С.

Для того, чтобы мощности основного насосного устройства хватило для преодоления местное гидравлическое сопротивление контуров пола, длина линии не должна быть более 50 м. В противном случае обогрев пола станет неравномерным, соответственно помещения

В некоторых случаях установка насосных агрегатов вообще не требуется. Многие модели настенных электро- и бензогенераторов уже имеют встроенные циркуляционные устройства.

Правила подключения к электросети

Циркуляционный насос работает от электричества. Подключение стандартное. Рекомендуется провести отдельную линию питания с защитой от перенапряжения.

Для подключения необходимо подготовить 3 провода — фаза, нейтраль и земля.

Вы можете выбрать любой из способов подключения:

• через устройство ;
• подключение к сети с источником бесперебойного питания;
• питание насоса от системы автоматики котла;
• регулируется термостатом.

Многие недоумевают, зачем усложнять, ведь подключение помпы можно осуществить, подключив вилку к проводу. Вот так насосное устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать этот метод из-за опасности возникновения непредвиденных ситуаций: нет заземления и автомата безопасности.

Схема с дифференциальной машиной используется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности электропроводки, оборудования и людей.

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода выбирается исходя из номинала устройства.

В стандартной схеме питание осуществляется на верхние розетки — они обозначены нечетными номерами, нагрузка — на нижние (четные номера). К автомату будет подключаться и фаза, и ноль, поэтому разъемы для последнего обозначаются буквой N.

Для автоматизации процесса остановки циркуляции теплоносителя при охлаждении до определенной температуры используется электрическая схема подключения насоса и термостата. Второй монтируется в линию подачи.

В момент снижения температуры воды до заданного значения устройство отключает цепь электропитания.

Для того, чтобы термостат отключал процесс циркуляции в нужный момент, его устанавливают на металлическом участке трубопроводной линии. Из-за плохой теплопроводности полимеров установка на пластиковую трубу приведет к некорректной работе устройства

Подать электроэнергию через источник бесперебойного питания не составит труда, для этого в нем есть специальные разъемы. Также подключают теплогенератор, когда есть необходимость обеспечить электроэнергией.

Если вы выбираете способ подключения насоса к щиту управления котла или автоматике, вам потребуются хорошие знания в системе электроснабжения или помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видео:

В видео разъясняются особенности двухтрубной системы отопления и демонстрируются разные схемы установки приборов:

Особенности подключения теплоаккумулятора к системе отопления на видео:

Если вы все знаете правила подключения, не возникнет сложностей с установкой циркуляционного насоса, а также при подключении его к электроснабжению дома.

Самая сложная задача — вставить насосное устройство в стальной трубопровод. Однако, используя набор ручек для создания резьбы на трубах, можно самостоятельно оформить узел насоса .

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может быть, вы увидели неточности или ошибки в рассмотренном материале? Пожалуйста, напишите об этом в разделе комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите нам об этом, добавьте фото своей помпы — ваш опыт будет полезен многим читателям.

Открытая система отопления: расширительные баки, контуры, насосы

Содержание статьи:

• Особенности открытого отопления
• Выбор открытой схемы теплоснабжения
• Полная открытая система отопления
• Монтаж наружного отопления своими руками

Самостоятельное проектирование, подбор комплектующих и монтаж системы отопления – одно из самых сложных мероприятий. Чаще всего стараются изначально уменьшить сложность этих шагов. Для этого предпочтительна открытая система отопления. Расширительные баки, контуры, насосы – как определить оптимальные параметры этих компонентов теплоснабжения?

Особенности открытого отопления

Классическое наружное отопление

Классическая открытая система отопления частного дома отличается от закрытой по напору. Он равен атмосферному. Поэтому обустройство этого вида теплоснабжения требует значительно меньшего количества компонентов, точных расчетов. Но это не значит, что схему открытого отопления можно составить непрофессионально.

Для автоматической стабилизации давления теплоносителя в трубах в системе имеется открытый расширительный бак для открытого отопления. Именно конструкция этого компонента отличает открытую схему теплоснабжения от закрытой. Движение теплоносителя может осуществляться двумя способами:

• Из-за теплового расширения горячей воды . Для этого требуется ускоряющий стояк. По этой схеме проектируется открытая система отопления с естественной циркуляцией;
• Монтаж насосного оборудования . Он позволяет увеличить скорость движения теплоносителя. Насос в открытой системе отопления необходим, если общая длина магистралей превышает 25 м.

Кроме того, необходимо уменьшить коэффициент трения воды при ее прохождении по трубам. Для этого диаметр последней должен быть не менее 30 мм. В противном случае увеличится гидравлическое сопротивление, что снизит естественную циркуляцию.

Определяющим элементом в схеме является котел для открытой системы отопления. Важно не только правильно подобрать конструкцию и принцип работы устройства, но и соблюдать все правила монтажа.

Несмотря на то, что стоимость открытой системы отопления с насосом будет значительно ниже, чем у аналогичной закрытой системы, монтаж первой затруднен. Это необходимо учитывать при проектировании теплоснабжения.

Выбор открытой схемы теплоснабжения

Установка котла в открытой системе отопления

На первом этапе проектирования важно правильно выбрать схему открытой системы отопления с насосом. Это зависит от параметров дома, необходимого теплового режима теплоснабжения и финансовых возможностей.

Рассмотрим основные параметры, которые будут напрямую влиять на выбор и дальнейший расчет открытой системы отопления:

• Общая площадь отапливаемых помещений . Если эта характеристика менее 60 м² – можно установить самотечную систему;
• Этажи и высота потолков . Для гравитационной системы обязательным условием является наличие ускоряющего стока. Без него в открытой системе отопления может появиться воздух и ухудшится циркуляция;
• Расчетный тепловой режим . Для низкой температуры используется открытая система отопления с циркуляционным насосом. В противном случае незначительное расширение воды не создаст необходимой циркуляции.

Только после тщательного анализа этих показателей, а также подсчета тепловых потерь в доме можно решить, ставить открытое отопление с насосом или без.

Рассчитывать теплопотери здания лучше всего с помощью специализированных программ. Их демо версии бесплатны.

Гравитационная система отопления

Гравитационная система

Основное отличие гравитационной от остальных – полное отсутствие каких-либо механизмов принудительного движения жидкости по трубам. Те. этот процесс осуществляется только за счет теплового расширения горячей воды.

Для корректной работы теплоснабжения обязателен ускорительный стояк. Монтируется сразу после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполняется, то нагретая жидкость, поступающая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Кроме этого фактора необходимо учитывать специфику организации открытой системы отопления с естественной циркуляцией:

• Обязательный уклон трубы. Подающая труба от стояка должна быть наклонена в сторону радиаторов. Обратно к котлу. Уровень наклона – 1 см на метр;
• Котел расположен в самой нижней точке контура;
• Для нормальной работы необходимы открытые расширительные баки для систем отопления. Они также монтируются для контуров с принудительной циркуляцией.

Установка электрокотла для открытой системы отопления самотечного типа не рекомендуется. Как и газовый аналог. Это связано с высокой вероятностью воздушных пробок, которые могут привести к перегреву теплообменника.

Для повышения эффективности работы в открытом контуре отопления с естественной циркуляцией диаметр трубы стояка должен быть на 1 размер меньше сечения магистрали.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и коттеджей модернизируют систему отопления, устанавливая только один компонент — насос. Он предназначен для улучшения циркуляции охлаждающей жидкости.

В целом устройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного.

Важно правильно выбрать место для насоса. Монтируется на обратке перед входом в котел отопления. Оптимальное расстояние должно составлять 1,5 м.

Схема сборки насоса

Для этого открытого отопительного контура необходимо учитывать следующие моменты:

• Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае обрыва или отключения электричества;
• Обязательно установите обратный клапан. Это предотвратит эффект обратной циркуляции;
• При монтаже учитывается направление движения теплоносителя.

Преимущество использования открытого контура отопления с насосом заключается в снижении инерционности системы. Из-за повышенной циркуляции батареи и радиаторы будут нагреваться быстрее.

Для открытого контура отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Полная открытая система отопления

Минимальное отопительное оборудование

В дополнение к насосу в открытой системе отопления следует выбирать другие компоненты. От правильного выбора будет зависеть эффективность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь рассчитывается ее номинальная мощность. Если теплоизоляция здания хорошая, можно принять соотношение, что на 10 м² площади требуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется использовать специальные программы. С их помощью можно составить правильную схему открытого теплоснабжения, рассчитать оптимальные характеристики ее составляющих.

Для минимальной комплектации системы отопления вам потребуются такие элементы:

• Котел;
• Расширительный бачок;
• Трубопроводы;
• Радиаторы и батареи.

К последним двум требования невысокие. Чаще всего для обустройства теплоснабжения используют полимерные трубы. Но специалисты рекомендуют использовать для стояка стальную трубу. Это связано с высокой температурой в этой части открытой системы отопления частного дома.

Практически все модели полимерных труб рассчитаны на температурное воздействие не выше +90°. Это следует учитывать при комплектации системы.

Выбор котла для наружного отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрических котлов для открытой системы отопления запрещена. Часто в системе образуются воздушные пробки, что негативно сказывается на работе оборудования и может привести к аварийным ситуациям. Поэтому единственной альтернативой являются твердотопливные модели или котлы на дизельном топливе.

Котел должен быть установлен в соответствии со всеми требованиями. Он находится в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымохода.

В дополнение к этим факторам существуют особые требования к нормальной адаптации котла открытой системы отопления:

• Не устанавливать котлы длительного горения. Они предназначены для работы при низких температурах. В этом случае расширения теплоносителя будет недостаточно для циркуляции;
• Если насосная группа не установлена ​​в системе, требуется отдельная установка обратного клапана;
• Котел в открытой системе отопления частного дома должен располагаться в самой нижней точке контура.

Если в оборудование не входит датчик температуры, его следует установить отдельно. Для аккуратности его монтируют на подающей трубе сразу после котла.

Для удаления воздуха в открытой системе отопления установка воздухоотводчика не поможет решить проблему. Он работает только в том случае, если давление в системе превышает атмосферное.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходима установка расширительного бака для открытого отопления . Он находится в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала рассчитывается оптимальный объем открытого расширительного бака для систем отопления. Он должен составлять не менее 5% от количества охлаждающей жидкости в системе. Стандартная конструкция имеет 3 насадки, которые выполняют следующие функции:

• Впускной патрубок . С его помощью расширительный бак подключается к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у стояка, к которому производится монтаж. Поэтому необходим адаптер;
• Циркуляционная труба . По нему горячая вода течет дальше по трассе;
• Сигнальная трубка . Необходимо оповещать о критическом снижении уровня охлаждающей жидкости. При открытии крана из него не течет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого отопления. В некоторых случаях он может выступать в качестве косметического блока. Для этого требуется дополнительная труба, которая подключается к водопроводу. При критическом снижении объема горячей воды можно быстро дополнить систему, открыв запорную арматуру.

Существует несколько схем установки расширительного бака. Для теплоснабжения открытого типа с насосом его можно смонтировать на дальнем стояке. Этот вариант используется редко, так как эффективность такой схемы крайне низкая. Чаще всего расширительный бак устанавливают в ближний стояк для своевременного контроля за состоянием отопления.

Запрещается использовать полимерные материалы для изготовления расширительного бачка. Лучше всего для этого подходит сталь.

Монтаж наружного отопления своими руками

Отопление для двухэтажного дома

После правильного расчета открытой системы отопления и подбора всех комплектующих можно приступать к монтажу. Предварительно рекомендуется составить схему расположения всех элементов с указанием их технических характеристик.

Сначала определяемся со схемой разводки труб. Он может быть следующих видов:

• Однотрубный . В нем устройства подключаются к системе последовательно. Преимущества — простой монтаж, минимум расходных материалов. Недостатки — быстрое остывание теплоносителя;
• Двойная трубка . Для слива остывшей воды монтируется обратка. Таким образом можно оптимизировать распределение тепла по всей системе.

В любом случае необходимо установить открытый расширительный бак для систем отопления. Для разветвления трубопроводов устанавливаются тройники. Коллекторные схемы для открытой системы отопления с насосом не применимы.

Работать лучше всего летом. Монтаж трубопроводов требует особого внимания, так как обязательно нужно соблюдать угол наклона. При недостаточности этого параметра возможно значительное ухудшение циркуляции горячей воды.

В видеоматериале вы можете ознакомиться со спецификой работы отопления при естественной и принудительной циркуляции:

Услуги системы возврата горячей воды | Сантехника

Конструкция нашей системы возврата горячей воды обеспечивает надежную подачу горячей воды от всех устройств в любое время.

Мы гордимся тем, что разрабатываем системы ретикуляции, которые являются энергоэффективными, экономят воду и обходятся дешевле.

Все наши системы горячего водоснабжения спроектированы и изготовлены с использованием самых качественных материалов и передовых технологий.

Проектирование водопроводных систем горячего водоснабжения

Проектирование систем горячего водоснабжения

Нам необходимо достаточное снабжение горячей водой в наших домах, учреждениях, сдаваемых внаем и в аренду, и коммерческих зданиях. Кроме того, они должны быть энергоэффективными и полностью функциональными, чтобы удовлетворять потребности тех, кто собирается их использовать.

В дополнение к тому факту, что существуют различные типы водонагревателей накопительного типа, инженеры проектируют системы горячего водоснабжения по-разному. Ранние типы полагались на естественную циркуляцию, которая не зависела от какого-либо насоса. Само собой разумеется, что они были менее энергозатратными, а также очень тихими. Однако этот тип системы плохо работал в больших сетях, когда наблюдались сильные перепады температуры.

Другим вариантом была централизованная система, в которой вода нагревалась и хранилась с помощью котла или печи.

Все еще распространенные сегодня централизованные системы могут быть прямыми или непрямыми и могут полагаться на:

• Простое распределение без обратного контура в подающем трубопроводе, обеспечивающее «одностороннюю» подачу горячей воды туда, где она необходима .
• Непрерывная рециркуляция через насосный контур, где на подающем трубопроводе есть насос и обратный контур. При этом используется бустерный насос, который нагнетает горячую воду к наиболее удаленному устройству. Такая конструкция системы возврата обеспечивает постоянное наличие горячей воды в магистральной (или основной) линии, но важно, чтобы линии рециркуляции горячей воды располагались как можно ближе ко всем приборам. Также очень важно, чтобы все трубы горячей воды были изолированы.
• Циркуляция по требованию, которая зависит от циркуляционного насоса, когда требуется горячая вода. Термостаты и таймеры делают систему более эффективной.
• Распределенная генерация, в которой используются водонагреватели в точках использования или гибридные системы, включающие центральные водонагреватели накопительного типа или безрезервуарные. Этот тип системы может быть очень дорогим.

Системы косвенного нагрева циркулируют через теплообменник.

Несмотря на то, что системы рециркуляции экономят воду, нельзя допускать, чтобы они работали постоянно, иначе они повысят потребление энергии. Вместо этого мы предпочитаем проектировать управляемые системы возврата горячей воды.

Энергосбережение

Хорошо спроектированные системы распределения воды помогают экономить энергию. Простые факторы, которые помогают, включают использование более коротких труб и труб меньшего диаметра, а также уменьшение потока, но увеличение скорости потока, что поможет сократить время, необходимое для того, чтобы горячая вода дошла до приспособления или прибора.

В дополнение к экологическим и экономическим преимуществам наши инженеры MEP рекомендуют следующие долгосрочные решения:

• Установка солнечных систем, использующих энергию солнца.
• Включить электрический тепловой насос в систему рециркуляции.
• Используйте оборудование и приборы с высоким рейтингом Energy Star.
• Выбирайте газ, а не электричество, потому что обычно газовые системы производят меньше парниковых газов и дешевле в эксплуатации.
• Если в разных частях здания или дома требуется вода с существенно разной температурой, установите специальные блоки, которые будут подавать воду высокой или низкой температуры.

Узнайте цены на новое проектное предложение MEP менее чем за 24 часа

Рециркуляция горячей воды

Управление спросом для обеспечения комфорта

Системы рециркуляции горячей воды перемещают воду по всему дому по контуру, при этом трубы от водонагревателя (или нагревателей) проходят рядом с сантехническими приборами и приборами. Затем, когда требуется горячая вода, она подается с помощью датчика или через клапан, и для достижения необходимой температуры требуется всего несколько секунд. Это может резко сократить потери воды и время, необходимое для ожидания горячей воды.

Существуют различные типы систем рециркуляции горячей воды, в том числе то, что можно описать как специализированные и интегрированные контуры, некоторые из которых более энергоэффективны, чем другие. Большинство из них предназначены для подключения водонагревателей и приборов, расположенных на расстоянии от 80 до 100 футов (от 25 до 30 м) друг от друга.

В выделенном контуре циркуляционный насос монтируется на трубе, подсоединенной к водонагревателю. Затем вода постоянно перекачивается мимо светильников и приборов, пока в этой точке не откроется клапан. Поскольку он постоянно поддерживается горячим, горячая вода доступна буквально по запросу в любое время. Однако, когда система рециркуляции работает непрерывно, она потенциально может потреблять значительно больше энергии. Кроме того, если трубы горячей воды и водонагреватели не изолированы должным образом, они также будут терять тепло, что увеличивает затраты на электроэнергию.

В интегрированном контуре, который проходит через линию холодной воды, насос устанавливается под приспособлением, которое находится дальше всего от водонагревателя, и зависит от «контроля потребности», чтобы определить, когда температура воды должна быть увеличена. Обычно активируемый термостатом или таймером, датчик управляет насосом, когда температура падает ниже и достигает определенного уровня тепла. Это может быть что угодно от 85 °F до 95 °F или более широкий диапазон от 77 °F до 104 °F. Поскольку горячая вода периодически рециркулирует, это более энергоэффективная система, позволяющая снизить счета за нагрев воды, а также затраты на электроэнергию для перекачивания воды.

Экономия воды и энергии

На нагрев воды приходится пятая часть энергии, используемой в большинстве зданий со старыми котлами и устаревшими распределительными системами, что приводит к огромным потерям энергии.

Эффективная система возврата горячей воды или система рециркуляции не только экономит воду и энергию, но и экономит время, повышает удобство для потребителей и повышает надежность. Но, как упоминалось выше, интегрированные контуры с регулированием спроса значительно более энергоэффективны, чем выделенные циклы, которые постоянно циркулируют.

По данным Министерства энергетики США, каждый год до 1,3 триллиона галлонов воды тратится впустую домохозяйствами, ожидающими, пока нагреется холодная вода. В то же время в США ежегодно тратится до 1600 кВтч впустую из-за того, что муниципалитеты качают воду в дома, которая просто сливается из системы, пока домохозяева ждут, пока вода нагреется до нужной температуры. Вода просто смывает в канализацию!

Системы рециркуляции горячей воды по требованию следуют процессу, очень похожему на тот, который следует, когда мы открываем кран с горячей водой. Однако вместо того, чтобы позволить воде стекать в канализацию, пока она не станет горячей (или, по крайней мере, достаточно теплой, чтобы ее можно было использовать), она возвращается в водонагреватель. Когда она достигает заданной температуры, система управления отключает насос, и мы можем использовать горячую воду. Легко увидеть, как это экономит воду и энергию!

Благодаря тому, что трубопроводы горячей воды для бытового потребления проложены относительно короткими участками, мы можем сэкономить еще больше воды благодаря хорошо спроектированной системе возврата горячей воды.

Ищете услуги по инженерному проектированию МООС?

Нормы и правила

Нормы и правила Нью-Йорка

Сантехнические нормы города Нью-Йорка (NYC) 2014 г. и Сантехнические нормы штата Нью-Йорк 2015 г., основанные на Международном водопроводном кодексе (IPC), содержат спецификации для систем горячего водоснабжения. включая системы рециркуляции горячей воды. Оба похожи, но не совсем одинаковы, но при совместном прочтении они дают бесценные рекомендации для инженеров. В целом, IPC имеет больше данных, которые относятся к циркуляционным системам и управлению рециркуляцией по требованию для систем возврата горячей воды.

По сути, горячая или охлажденная вода может подаваться к приборам, использующим горячую воду, и как трубопроводы с обогревом, так и трубопроводы системы рециркуляции считаются источниками того и другого.

При использовании термостатических смесительных клапанов в системах, включающих рециркуляционные насосы горячей воды, горячая вода или вода с подогревом направляется обратно к:

• Впускной трубопровод холодной воды водонагревателя
• Штуцер возврата горячей воды термостатического смесительного клапана

В общих чертах установка систем циркуляции горячей воды осуществляется в соответствии с Международным кодексом энергосбережения (IECC) в соответствии с различными разделами в зависимости от высоты здания.

Если системы рециркуляции по потребности имеют более одного насоса, обязательно использовать систему рециркуляции по потребности. Кроме того, необходимы средства управления для автоматического запуска насоса, когда приспособление или прибор обнаруживают поток горячей или подогретой воды, а средства управления должны ограничивать температуру воды в трубах холодной воды не выше 104 ° F (40 ° C). .

Когда главные термостатические клапаны встроены в трубопроводы систем рециркуляции, обратная линия горячей воды или отработанной воды должна быть проложена, как описано выше.

Другим важным фактором является то, что если холодная вода подается к накопительному водонагревателю, и вода проходит через редукционный клапан, обратный клапан или обратный клапан, необходимо включить терморасширительный бак в систему горячей воды. система. Он должен быть подходящего размера и подсоединен к подводящей трубе нагревателя после любых клапанов.

Также важно, чтобы все смесители, переключатели и арматура были установлены так, чтобы поток горячей воды был слева.

Требования к энергии

Международный кодекс энергосбережения (IECC), опубликованный в ноябре 2017 года, устанавливает базовые показатели энергоэффективности ограждающих конструкций, механических систем, а также систем освещения и нагрева технической воды как в жилых, так и в коммерческих зданиях.

Системы циркуляции горячей воды и поддержания температуры в жилых зданиях обязательны, и все головные циркуляционные системы должны быть оснащены насосом с автоматическим управлением. Как указано выше, средства управления системами рециркуляции воды по требованию должны как запускать насос, когда он получает сигнал от приспособления или прибора, так и ограничивать температуру до не более 104 ° F (40 ° C) при входе в трубу холодной воды. Органы управления системами обогрева должны автоматически регулироваться для поддержания температуры воды в трубах на желаемом уровне.

Ручное и автоматическое управление разрешено для коммерческих систем циркуляции нагретой воды и поддержания температуры. Циркуляционные системы, нагревающие воду, должны иметь насос и обратные трубы, могут быть холодного водоснабжения или выделенные обратные трубы. Термосифонные и гравитационные системы не допускаются. К устройствам управления рециркуляцией по требованию для коммерческих помещений предъявляются те же требования, что и к устройствам, используемым в домах.

Энергетический кодекс Нью-Йорка 2014 года требует, чтобы все циркуляционные системы горячего водоснабжения имели изоляцию не ниже R-2, что является минимальным значением для изоляции жилых помещений. Кроме того, системы циркуляции горячей воды должны иметь либо автоматический, либо ручной переключатель, который легко доступен для выключения насоса, когда система циркуляции горячей воды не используется.

Кодекс требует, чтобы на коммерческих объектах были установлены насосы системы циркуляции горячей воды или системы обогрева, чтобы они также могли либо автоматически отключаться, либо отключаться вручную, если спрос на горячую воду ограничен. То же самое относится и к водонагревателям. Если стандарты общественного здравоохранения не требуют круглосуточной работы насоса, должны быть предусмотрены таймеры или какой-либо другой метод управления, чтобы насосы, нагреватели и двигатели можно было предварительно настроить и/или включать и выключать автоматически.

В то время как горячая вода играет реальную роль с точки зрения комфорта человека, термин «нагрев технической воды» относится к поставке горячей воды для целей, которые не подразумевают и не относятся к комфортному отоплению. В игру вступают различные механические системы отопления и элементы сантехники, включая изоляцию труб, встраивание клапанов, перекачку технической воды и смесительные системы.

Международный кодекс экологического строительства (IgCC)

IgCC, первоначально выпущенный в 2010 г. и последний раз обновленный в октябре 2018 г., посвящен охране окружающей среды и безопасности для устойчивых, устойчивых и высокоэффективных зданий. Мотивация Кодекса во многом заключается в том, что на здания приходится более 12 % использования воды, более 70 % потребления электроэнергии, 40 % выбросов CO ₂ выбросов и 65% всего выхода отходов.
