Схема подключения твердотопливного котла к системе отопления: Схема подключения твердотопливного котла – разбор нюансов

как правильно подключить, чертеж системы, детали на фото и видео

Содержание:

1. Требования к подключению твердотопливных котлов
2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных сельской местности, при отсутствии магистрального газопровода владельцы недвижимости предпочитают пользоваться котлами, функционирующими на твердом топливе, в основном на угле или дровах. Правда, схема установки твердотопливного котла в конкретном случае может отличаться, поскольку для пиролизных приборов требуется обязательное наличие электроэнергии, да и сам процесс монтажа имеет ряд особенностей (прочитайте: «Пиролизный котел своими руками: чертежи»).

Требования к подключению твердотопливных котлов

То, насколько эффективно и надежно будет функционировать отопительная конструкция, прежде всего, зависит от того, насколько правильно подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла выполнена профессионально (прочитайте также: «Подключение котла к системе отопления — делаем правильно»). Если используется данного типа водонагревающий прибор, как видно на фото у него имеется только вход и выход, к которым присоединяют остальные элементы схемы.

Чтобы котел отопления на твердом топливе работал продолжительное время с наибольшей отдачей,
инструкция по эксплуатации регламентирует минимальную температуру 55°C на выходе, и 45°C на входе (обратке) котла. При несоблюдении этих условий конденсат, собравшись на стенках, способен разрушить агрегат. Чтобы избежать подобных проблем, потребуется схема подключения твердотопливного котла отопления к системе теплоснабжения.

Немаловажное значение имеет правильность установки прибора, поскольку он должен располагаться на жестком основании строго вертикально.

Для обустройства напольного покрытия создают цементную стяжку толщиной не менее 5 сантиметров с подсыпкой аналогичной высоты. Расширительный бачок следует монтировать в самой высокой точке над системой отопления, обычно его помещают в чердачном помещении.

Дымоход у котла следует оборудовать клапаном, сделанным из нержавеющей стали, внизу у него необходимо обустроить сборник конденсата (прочитайте: «Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы»). Для очистки канала от сажи по всей его длине можно создать легкодоступные, небольшие по размеру люки. Если труба для отвода копоти проходит через неотапливаемое помещение, ее следует утеплить и тем самым продлить срок эксплуатации.

Специалисты категорически не рекомендуют эксплуатировать данные приборы без предохранительного клапана. Можно также установить трехходовой клапан для котла. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как следует его эксплуатировать. Дело в том, что агрегаты на твердом топливе использовать можно только вместе с водяным контуром с давлением 2кг/см², а уровень допустимого температурного режима не должен превышать 90°C.

Схемы подключения твердотопливных котлов

Существует множество схем на подключение ТТ котлов. Иногда они являются незаменимыми. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления выбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

1. Когда делают твердотопливный котел своими руками — чертеж вовсе не следует заучивать. Достаточно будет знаний принципиального устройства теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких приборов.
2. При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совмещать функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело заключается в том, что в процессе работы температура водонагревающего устройства может колебаться в диапазоне от 60°C до 90°C, так как удержать ее в постоянном температурном режиме не представляется возможным. Агрегаты, работающие с использованием угля или дров, относятся к инертным приборам. Этим они отличаются от газовых, электрических и дизельных теплогенерирующих установок.
3. Если устанавливается твердотопливный котел своими руками — чертежи не всегда предусматривают монтаж водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одной из них являются часто происходящие перепады напряжения в электросети или отсутствие ЛЭП около дома. По причине не использования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы потребуется соблюдать уклон. Читайте также: «Монтаж и установка твердотопливного котла отопления – пошаговое руководство».
4. Когда устанавливается твердотопливный котел — схема монтажа должна предусматривать наличие между котлом и баком предохранительных линий в месте входной и выходной труб в непосредственной близости от водонагревателя. Кроме этого расстояние между котлом и расширительным баком должно быть как можно короче. На этом участке не допускается врезка предохранительных клапанов или кранов.
5. Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его монтажа в отопительной системе, то видно, что циркуляционный насос следует устанавливать на трубе возврата, которая также называется обраткой, поблизости от теплогенератора. Поступают таким образом, чтобы при сбое в энергообеспечении конструкция теплообеспечения продолжала свое функционирование без принудительного устройства. Циркуляционный насос устанавливают по обводному пути и тогда при необходимости его отключают от сети, а обвод перекрывают кранами.
6. Специалисты советуют при монтаже отопительной системы обустраивать байпас, представляющий собой перемычки с краном, размещенные между линией подачи и обраткой. Он потребуется для возврата из радиатора в стояк избыточного количества горячего теплоносителя, когда оно меняется при помощи терморегулятора. Читайте также: «Какая схема подключения твердотопливного котла лучше – подсоединяем правильно».

В итоге следует заметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла на видео:

Обвязка твердотопливного котла отопления — схема и нюансы трубной разводки

Обвязка котла

Твердотопливные котлы в системе отопления частных домов, особенно загородных, являются традиционными агрегатами. Отапливаемые с помощью дров или угля, торфа или пеллет, они давно сыскали славу надежных отопительных приборов. Конечно, говорить о стопроцентном качестве эксплуатации здесь не приходится, поскольку у них есть определенные минусы. Но доступность и дешевизна топлива сыграли свою роль. В этой статье мы разберем, как правильно обвязать твердотопливный котел, и какую схему разводки труб лучше выбрать. Итак, схема обвязки твердотопливного котла.

Содержание

1. Схемы обвязки
2. Первый вариант
3. Второй вариант
4. Аварийная схема
5. Дополнительные схемы
6. Заключение по теме

Схемы обвязки

Начнем с двух простых позиций:

• Первая касается устройства самого твердотопливного котла отопления. Запомните — ни в одной его модели и модификации вы никогда не найдете встроенных циркуляционных насосов и расширительных бачков. Они подбираются отдельно. Первый — по мощности отопительного агрегата и по площади отапливаемых помещений. Второй — только из расчета объема теплоносителя. Кстати, объем расширительного бака всегда составляет 10% от общего объема используемого теплоносителя.
• Вторая позиция — это, по сути, вопрос от потребителей, которые считают, что городить огород по этому поводу нет смысла. Подключение твердотопливного котла простое — через два патрубка, один из которых соединяется с подающим контуром отопительной сети, а второй — с его обратным контуром.

Вторая позиция правильно ставит перед установщиками задачи подключения. Но это самая простая схема. Кстати, тот, кто решил провести монтаж твердотопливного котла своими руками, выбирает именно этот вариант подключения и обвязки. А зачем мучиться, если есть простая и при этом эффективно работающая схема.

Но давайте смотреть правде в глаза. Вышеупомянутая схема обвязки не единственная. Существуют более сложные варианты, основанные на одном очень важном правиле. Кстати, практически все производители твердотопливных котлов это правило указывают как предупреждение в инструкции по эксплуатации отопительных агрегатов.

Оно гласит, что температура горячей воды в обратном контуре при входе в твердотопливный котел не должна быть ниже +60С.

Почему такие жесткие ограничения?

• Во-первых, только так можно уйти от большого перепада температур внутри теплообменного аппарата, что положительно влияет на его срок эксплуатации.
• Во-вторых, только так можно избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках камеры сгорания дает толчок к образованию на стенках топки дегтя. Сажа и влажность вызывают такой негативный эффект.

Теперь нас интересует вопрос — как сделать, чтобы все эти процессы не возникали, а температура в обратке не падала ниже +60С? Есть несколько вариантов.



Первый вариант

Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо в систему отопления врезать так называемый смесительный узел. Многие могут подумать, что это не только усложняет схему, но и увеличивает ее стоимость. По сути, смесительный узел — это обычная трубная перемычка, которая соединяет между собой два контура системы отопления — подачу и обратку. Его обычно врезают одним концом на участок между циркуляционным насосом и расширительным бачком, а вторым — в любую точку подающего контура.

Зачем необходима эта перемычка? Она играет роль смесителя, куда входит горячая вода из контура подачи и проходит в обратку. Таким образом, если необходимо, можно увеличить температуру теплоносителя на обратном участке отопительной сети. На перемычке обязательно устанавливается отсекающий вентиль.

То есть отопление работает в штатном режиме до тех пор, пока в обратке температура не станет опускаться. Как только она достигнет критического уровня, срабатывает система автоматики, и открывается перемычка. Если вы установили у себя в доме простой твердотопливный котел без сложной системы автоматики, тогда вам придется самому контролировать температуру теплоносителя и вручную смешивать среды, открывая и закрывая отсекающий вентиль. Поэтому установка термометра на входе в твердотопливный котел — обязательное условие.

Второй вариант

Твердотопливный котёл в системе отопления

Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Немного опоздали с закладкой, и можно считать, что сразу же снизили температурный режим внутри помещений дома.

Какие варианты предлагают специалисты, чтобы облегчить вам жизнь и снизить зависимость? Эту проблему можно решить установкой буферной емкости. Что это такое, и причем здесь обвязка твердотопливных котлов?

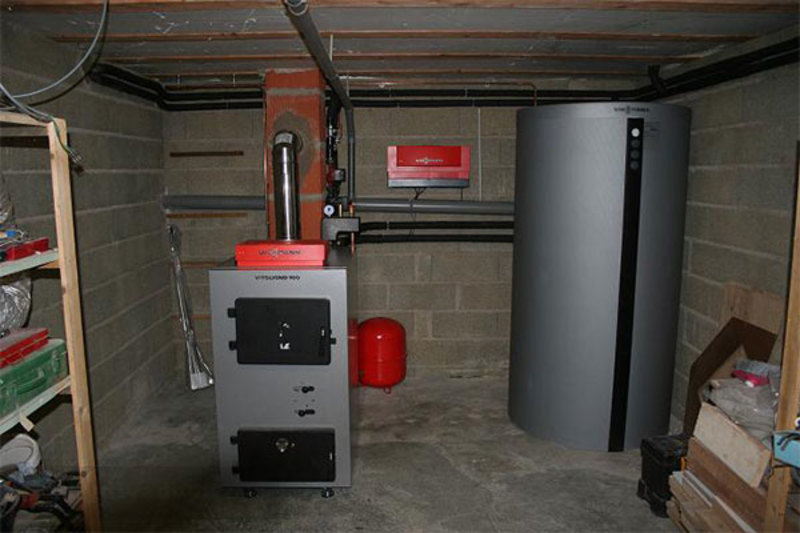

Начнем с того, что буферная емкость выполняет функции аккумулятора тепловой энергии. В ней находится вода, которая нагревается от подающего контура отопительной сети. Как только топливо сгорит в топке котла, а вы не заметите этого, теплоноситель начнет терять свою температуру. Так вот установленная буферная емкость, а точнее, горячая вода в ней, начинает отдавать свое тепло теплоносителю. Тем самым продлевается время работы системы отопления.

Чем же будет отличаться схема обвязки котла от предыдущих вариантов? Установленная в контур емкость делит всю отопительную систему на два участка:

1. В первом расположен отопительный котел.
2. Во втором находятся радиаторы системы отопления.

А теперь самое важно, что касается обвязки котла с буферной емкостью. Всем известно, что ТТ котлы плохо поддаются контролю и регулированию. Управлять ими практически невозможно. Тем более, когда вы забываете проводить точную закладку топлива. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первом участке и предназначен для увеличения температуры в обратном контуре системы отопления. Второй узел надо расположить на втором участке после буферной емкости. Его предназначение — снижать температуру теплоносителя в момент пика работы твердотопливного котла.

Что получаем в итоге? У нас есть одна схема обвязки, где установлена буферная емкость. Так вот в ней может быть перемычка, а может и не быть. Все зависит от того, с какой периодичностью вы производите закладку топлива. Если вы являетесь обладателем котла с автоматической подачей топлива в камеру сгорания, тогда можно обойтись и без перемычки. Вообще, в этом случае можно использовать самую простую схему обвязки.

Аварийная схема

Аварийная схема подключения

Возвращаемся к положению о том, что управление твердотопливными котлами — проблема номер один. В них перегрев теплоносителя — дело обычное, поэтому все без исключения производители стараются найти способы охлаждения горячей воды до того, как она начнет превращаться в пар. Что же они используют? Какие способы эффективны, а какие не очень?

Рассмотрим три основных метода охлаждения теплоносителя:

1. В камеру сгорания котла устанавливаются два теплообменника, которые плотно соприкасаются друг с другом. Один работает на обогрев теплоносителя, а второй используется в качестве холодильника. Его входной патрубок подключается к водопроводной сети, а противоположный — к канализации. При необходимости снизить температуру теплоносителя надо всего лишь открыть вентиль на водопроводном патрубке и запустить во второй теплообменник холодную водопроводную воду. Вот такой принцип работы.
2. Схема практически та же. Но только второй теплообменник устанавливается внутри первого. При таком расположении снижение температуры теплоносителя происходит в несколько раз быстрее и эффективнее.
3. И последний вариант. В нем нет второго теплообменного прибора. В его патрубки — входящий и выходящий — подключаются две трубы, которые с одной стороны соединяются с водопроводом, а с другой — с канализацией. На стыке труб устанавливается клапан, который открывает или закрывает доступ холодной воды в систему отопления дома. Конечно, от этого теплоносителя в отоплении становится больше, поэтому и соединен выходной патрубок с канализационной системой.

Скажем прямо — схема снижения температуры достаточно странная. Но удивительно то, что котлы с такой конструкцией на рынке присутствуют, и для них даже организованы сервисные центры.

Дополнительные схемы

Подключение двух котлов в одну систему

И еще одно дополнение, которое непосредственно относится к теме статьи. Всем известно, что подача электроэнергии в загородные дома происходит с периодическими отключениями. Поэтому циркуляционный насос будет выпадать из системы, препятствуя свободному прохождению теплоносителя. Что делать? Выход известен давно — установить байпас, отсекающий насос от контура. Вроде бы простой узел, но он обязательно входит в схему обвязки, поэтому о нем нельзя забывать.

И последнее. В настоящее время в моду входят так называемые комбинированные котлы. Хорошее изобретение, которое помогает использовать два вида топлива, замещающих друг друга. Но что делать тем, у кого уже установлен твердотопливный котел, а иметь запасной вариант очень хочется? Выход один — установить рядом еще один отопительный агрегат, работающий, к примеру, на газе или электроэнергии. А точнее, нужно сделать его основным, а ТТ котел вспомогательным.

В этом случае в трубную обвязку добавляется параллельно установленный агрегат с врезкой в подающий и обратный контур. Обязательно на стыке двух соединений устанавливаются отсекающие вентили или задвижки. Если система автоматизирована, то лучше брать трехходовой клапан.

Заключение по теме

Как вы могли убедиться, схема обвязки твердотопливного котла — дело очень даже непростое, как может показаться на первый взгляд. Смотрите сколько нюансов. Вроде бы врезаются лишь несколько устройств, но их использование тщательно продумано и необходимо. И тот, кто выбирает одну из перечисленных схем, должен обязательно осознавать, что все они не такие простые, как кажется. Правильное подключение того или иного узла, последовательность стыковки и так далее — все это в будущем обязательно отразится на эффективности работы отопительной системы дома.

Читайте далее:

Подключение второго котла к системе отопления. Как правильно подключить два котла в одну систему параллельно

Классическая схема отопления с одним теплогенератором хорошо знакома каждому домовладельцу. Однако, совместив в одной системе газовый и электрический котел, можно добиться гораздо большего практического эффекта. Говорят, что такое подключение гораздо экономичнее обычного. Звучит заманчиво, не так ли?

При логических рассуждениях возникают сомнения: как электричество поможет сэкономить бюджет, ведь его стоимость намного выше газа? И зачем вообще это делать с точки зрения целесообразности повышения мощности агрегатов? Не проще ли купить всего один эффективный котел?

На самом деле проект такой комбинации вполне оправдан. Мы подробно расскажем, как собрать отопление с электрическими и газовыми приборами. Вы узнаете о структуре этой системы и ее осуществимости. Мы поможем вам составить схему и не упустить важные нюансы обустройства комбинированной теплотрассы.

Зачем ставить сразу два котла?

Роль ведущего в соединении «газ+электро» обычно выполняет газовый агрегат. Это логично хотя бы из-за более низкой стоимости топлива, используемого при подаче. Но слово «сэкономить» было упомянуто выше, и непонятно, что такое снижение себестоимости.

Дело в том, что во многих регионах тариф на электроэнергию установлен по системе день/ночь. В некоторых случаях получается хоть и совсем немного, но это экономичнее, чем платить за газ. Разница сомнительная, однако может служить дополнительным поводом для накопления аргументов за двойную ссылку.

Установка электрокотла совместно с газовым котлом может играть резервную или дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться на цель его использования.

Конечно, это не такой уж веский повод сразу проектировать систему отопления с 2-мя котлами. Основными преимуществами схемы являются усиление мощности и бесперебойная работа. При выборе и установке теплогенератора необходимо четко понимать, что любое устройство и запас топлива не будут вечными.

Отключают подачу электроэнергии, могут перекрыть газопровод из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Для обеспечения бесперебойной работы отопительного оборудования или повышения мощности системы в целом возможно допустить работу сразу 2-х котлов, работающих на разных видах топлива

Это называется подключением дополнительного (для усиления мощности ) или резервного питания, в зависимости от целей и возникающих ситуаций.

Характеристики твердотопливных котлов

Очень часто твердотопливные котлы устанавливают в загородных домах, где поблизости нет газоснабжения. Источником энергии в таких устройствах служат дрова, уголь или прессованные древесные отходы.

Твердотопливные котлы могут работать на угле, дровах или пеллетах

Твердотопливная система отопления имеет много преимуществ:

• экономия — в качестве топлива можно использовать не только дрова, но и дешевые древесные отходы — стружку, опилки,
• безопасность — процесс нагрева не требует использования электроэнергии,
• экологичность — коэффициент сгорания топлива в котле более восьмидесяти процентов, что позволяет свести к минимуму образование золы и сажи,
• долговечность — многие котлы имеют срок службы более пятнадцати лет. Применение твердотопливных отопительных агрегатов имеет свои недостатки:
• установка котла включает в себя сооружение дымохода с большой тягой,
• обязательное наличие отдельного помещение для каменки,
• необходимость регулярной загрузки топлива,
• необходимость постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать твердотопливные котлы для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене вы можете на сайте https://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Characteristic indicators	Gas boiler	Solid fuel boiler
Efficiency level	High — over 90%	Medium — 70% to 90%
Temperature control	The equipment is automated as по возможности	Не имеет устройств для поддержания температуры
Сервис	Чистка котла один раз в год.	Необходимо регулярно очищать дымоход и топку от золы, смолы и копоти.
Безопасность	Работает от электричества, возможность утечки газа, повышенный выброс CO при сгорании	Низкий выброс CO, прочная конструкция, работа в автономном режиме
Дополнительные функции	Выпускаются двухконтурные котлы, обеспечивающие отопление воды вне зависимости от работы всей системы отопления	Некоторые модели котлов требуют дополнительной установки баков для нагрева воды
Подача топлива	Газ поступает в котел автоматически	Требуется постоянная загрузка топлива в топку — от двух до пяти загрузок в сутки

Многие газовые котлы можно установить на кухне. Твердотопливные обогреватели требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Совместное подключение

Спроектировать обычную газовую систему отопления не так-то просто. То есть создать рабочую схему легко, а вот утвердить ее проблематично. С электрокотлами дело обстоит менее плачевно с точки зрения затрат, времени и проблем с получением подтверждающих процедуру документов.

А вот и объединение двух многотопливных агрегатов. Казалось бы, проблемы не обойдешь и будешь буквально годами ходить по инстанциям, за разрешительными документами. Но это не так.

Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако все же необходимо согласовать такой проект в газовой службе и получить разрешение, если вы превысите установленный лимит в общей мощности оборудования по использованию электроэнергии.

Строительные нормы и правила вполне поддерживают такие схемы. Точнее, запретов нет.

Счетчики энергии и топлива разные. Расход ресурсов не превышен, взрывоопасная ситуация не спровоцирована — устанавливайте котлы, соблюдая стандартные нормы, инструкция по установке каждого. Не должно быть никаких проблем.

Напоминаем, что монтаж газовых котлов должен производиться в соответствии с СП 402.1325800.2018 (причем данный документ является обязательным, а не рекомендательным).

Как подключить 2 котла в систему?

Нельзя просто взять и произвольно соединить 2 устройства, система либо не будет работать, либо будет работать некорректно. Необходимо использовать тщательно спроектированные, грамотно спроектированные с инженерной точки зрения.

Существует две основные схемы соединения, это:

• Согласованная , когда все элементы соединены друг с другом без дополнительных узлов. В этом случае один прибор будет нагревать теплоноситель, а второй – нагревать его;
• Параллельный , в котором устройства, включенные в схему, имеют 2 узла подключения и котлы работают независимо друг от друга.

Последовательная система больше подходит для маломощных котельных установок и применяется редко.

Последовательное подключение считается нецелесообразным хотя бы потому, что невозможно снять один котел, не затрагивая второй. Фактически проблема решается установкой байпасов и запорной арматуры, но все же параллельное подключение выгодно.

Между тем, параллельное включение в единую систему газового и электрического котлов имеет массу преимуществ. Поэтому чаще всего используется именно она, несмотря на то, что такая компоновка требует больше материалов и считается более дорогой.

В таком устройстве можно в любой момент отключить одно из устройств и даже снять его для замены или ремонта, второе продолжит нормально работать.

Параллельные функции

Рассмотрим подробнее, как выглядит типовая схема параллельного подключения газового и электрического котлов:

• К каждому блоку подключены контуры подачи охлаждающей жидкости. Они соединяются в общую линию.
• В этом случае обязательно наличие групп безопасности и запорной арматуры.
• Другая линия подсоединяется к петлям обратки, также снабженной запорной арматурой.
• Циркуляционный насос устанавливается на обратке (или на подаче), перед агрегатом для согласования контуров трубопроводов.
• Сети обоих тепловых пунктов подключены к коллекторам.
• Расширительный бачок установлен на одном из распределительных коллекторов. К его патрубку также подключен контур подпитки, оборудованный обратным клапаном и запорной арматурой.
• От распределительных коллекторов идут магистральные ответвления на теплый пол, на каждом установлены радиаторы, бойлер, циркуляционные насосы и краны для слива теплоносителя из системы.

Это не принципиальная схема, а только ее основные характеристики. В общих чертах дает представление, как лучше подключить дополнительный электрокотел к основному газовому котлу. Вариант сборки можно усложнить и улучшить, например, с системой автоматики и сервоприводом.

При параллельном подключении также можно установить гидравлическую стрелку и блок автоматики, но перед этим тщательно обдумайте это решение, их установка не всегда целесообразна

Использование теплоаккумулятора

Схема подключения газов и твердотопливный котел в одну систему выглядит так: газовый котел, тепловой аккумулятор и отопительные приборы объединены в общий замкнутый контур, а твердотопливный агрегат передает всю энергию на тепловой аккумулятор, от которого уже подается теплоноситель к закрытой системе.

Такая сеть может работать в нескольких режимах:

• от двух котлов одновременно;
• только от газа;
• только от твердого топлива через аккумулятор тепла;
• от твердого топлива, минуя тепловой аккумулятор, при выключенном газовом котле.

Как подключить два котла к одной системе отопления по этой схеме. На патрубках дровяного котла установлены запорные вентили. В самой высокой точке этого контура установлен открытый расширительный бак, соединенный с подающей трубой котла. Далее врезаются отводы в патрубки подачи/обратки теплоаккумулятора и соединяются патрубками с остальным контуром.

Чтобы котел можно было использовать без теплоаккумулятора, возле запорной арматуры последней врезаются две трубки и на них устанавливается запорная арматура. Трубы подачи и обратки соединяются байпасом: к перемычке подачи они присоединяются с помощью штуцера или сварки, к обратному — через трехходовой кран.

Между трехходовым краном и котлом в контур встроен циркуляционный насос с фильтром. В этом месте, вокруг помпы тоже рекомендуется сделать байпас: при отключении электричества теплоноситель сможет двигаться за счет естественной циркуляции.

Монтаж «газового» контура производится как по обычной схеме с тепловым аккумулятором. Расширительный бак с предохранительным клапаном обычно уже включен в конструкцию котла. К подающему трубопроводу через запорную арматуру подключается труба, которая ведет к отопительным приборам. Обратка также подключается к котлу через запорный вентиль. Насос установлен на обратном трубопроводе.

Перемычки подключаются от обеих труб к теплоаккумулятору: одна — перед циркуляционным насосом, вторая — перед отопительными приборами. В тех же местах подсоединяются трубы, которые были установлены в первом контуре (для движения теплоносителя от котла ТД без теплоаккумулятора). Все новые соединения оснащены клапанами для перекрытия потока.

Варианты ручного запуска/автоматического управления

Управление системой резервирования котлов или отключение отказавших может осуществляться вручную или в автоматическом режиме. Оставлять систему работающей с одним выключенным котлом нецелесообразно, так как вода будет продолжать циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, охлаждая теплоноситель и заставляя насос работать напрасно.

Если по каким-то причинам вы не хотите оснащать котлы сложными устройствами, вы запустите агрегат самостоятельно. То есть все стандартно: нужно включить прибор – повернуть все необходимые вентили и включить. При отсоединении действуйте в обратном порядке.

Если требуется, чтобы резервное оборудование запускалось в автоматическом режиме, система оснащается автоматикой, термостатами, датчиками температуры воздуха в помещении и на улице, датчиками температуры теплоносителя, сервоприводами.

На принципиальной схеме автоматического резервного пуска отопительного агрегата все запорные краны должны быть в открытом положении. По схеме счетчика система снабжена обратными клапанами во избежание паразитной циркуляции теплоносителя через не работающий в определенное время котел.

Однако, несмотря на удобство, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, что вызывает нагрузку на насосы, загрязнение и износ самих устройств.

Для автоматического включения котла отопления система оснащена термостатом, который посылает команды на блок управления в зависимости от температурного режима в доме. Время включения для ночного режима ожидания устанавливается на таймере. Циркуляционный насос отключается магнитным пускателем.

Автоматика для электрокотлов может быть встроенной, самодельной или приобретаться отдельно. Однако не стоит устанавливать его своими руками только по советам из интернета, не имея должных навыков. Пригласить мастера для установки и правильной настройки системы

При выборе управления, которое будет комплектоваться электрокотлом, установленным параллельно с газовым котлом, следует остановить свой выбор на автоматике, если:

• Резервный котел включается ночью, когда неудобно запускать вручную.
• В случае длительных отъездов из дома в отопительный сезон.
• Если газовый котел ненадежен.

В остальных случаях вполне можно использовать простейшую ручную схему.

Двухтопливные отопительные котлы

Стремясь получить высокую производительность системы отопления, избежать перебоев в напряжении в электрической сети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на свои большие размеры и солидный вес, пароконвектоматы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой для нагрева теплоносителя используются газ и дрова, считается наиболее популярной и удобной, так как работает при открытой системе отопления. Если вы хотите установить закрытую систему, то рекомендуется поставить дополнительный контур системы отопления в баке универсального котла.

Статья по теме: Изогнутые потолки из гипсокартона своими руками: простор для творческой фантазии!

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

• газовые с жидким топливом;
• газ твердый топливный;
• твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово обоснованных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющим контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд преимуществ и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива. Вода в контуре начинает нагреваться, когда загружаемое сырье сгорает. Как только топливо выгорает, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и охлаждения цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать тепловые аккумуляторы в системах отопления. Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через бак-аккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления. Благодаря батареям температурный режим поддерживается стабильно длительное время.

Подводя итоги, можно отметить, что для снижения затрат на отопление частного дома, обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла является оптимальным и проверенным вариантом.

Гидрострелка в системе параллельного подключения

Гидрострелка — устройство, обеспечивающее гидравлическую развязку потоков, подаваемых на отдельные контуры системы отопления. Он играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющего его по потребителям в разветвленной системе.

Часто объем необходимого для них теплоносителя отличается, отличаются скорость движения нагретой воды и ее напор. А в рассматриваемой ситуации движение нагретой воды от каждого из котлов стимулирует еще и собственный циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Итак, задача гидрострелки – уравнять это давление. Благодаря тому, что внутри него практически нет гидравлического сопротивления, он свободно будет принимать и распределять потоки теплоносителя от обоих котлов.

Разберемся, действительно ли он нужен в параллельной системе для подключения 2-х котлов, тем более, что если гидроразделитель купить и установить с помощью мастера, а не своими руками, то итоговая сумма неприятно удивит .

Устройство представляет собой отрезок трубы с насадками, полый или с фильтрующими сетками для удаления пузырьков и отсеивания примесей. Его можно установить в любом положении, но чаще вертикально, оснастив сверху воздухоотводчиком и запорным краном для очистки снизу. Гидрострелка устанавливается между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как без этого устройства можно нивелировать конфликт 2-3 насосов. Соответственно, если у вас 2 котла используются исключительно как резервные и в системе не более 3-4 насосов, особой необходимости в этом нет.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощности, то лучше установить это устройство. Опять же, неизвестно, будете ли вы использовать второй котел постоянно или только в режиме ожидания, так что лучше перестраховаться.

Параллельное и последовательное включение котлов — отзывы

А вот пара отзывов пользователей о параллельном и последовательном включении теплогенераторов в систему отопления:

Антон Кривозванцев, Хабаровский край: У меня стоит, он основной и греет всю систему отопления. Руснитом доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, сам менял, там все дела на 30 минут с перекуром.

К нему подключен котел КЧМ-5, в который я его встроил. Паровоз получился благородный, хорошо греет и, самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

У меня эти 2 котла работают парами, один за другим. За водой, которую Руснит не нагрел, следуют КЧМ-5 и пеллетная горелка Пеллетрон-15. Система получилась такой, какой она должна быть.

Есть еще один отзыв, теперь о параллельном подключении 2-х котлов в котельной:

Евгений Скоморохов, Москва: Котел у меня основной, работает в основном на дровах. Мой резервный котел — это самый обычный ДОН, который включается в систему с первым параллельно. Он редко зажигается, и действительно, он достался мне по наследству вместе с домом, который я купил.

Но раз-два в год, в январе, старый ДОН приходится затапливать, когда вода в системе почти кипит, а в доме еще прохладно. Это все из-за плохого утепления, стены я еще не закончил утеплять, а чердачные перекрытия хорошо бы утеплить получше.

Когда изоляция будет закончена, думаю старый котел ДОН топить вообще не буду, а оставлю как резервный.

Если у вас есть замечания по данному материалу, напишите их в форме для комментариев ниже.

Еще по этой теме на нашем сайте:

1. Слова «одноконтурные напольные газовые котлы отопления» неискушенному человеку незнакомы и звучат до безобразия непонятно. Между тем интенсивное загородное строительство популяризирует…
2. Жидкотопливные котлы Buderus Logano G-125 выпускаются трех мощностей — 25, 32 и 40 киловатт. Их основные…
3. Принцип работы любого газового котла заключается в том, что в результате сгорания газового топлива образуется тепловая энергия, которая передается теплоносителю…
4. Водяные конвекторы напольного отопления равномерно и за короткое время прогревают помещение любой площади. С точки зрения эстетики интерьера такое…

Последовательное подключение котлов более экономически целесообразно

— в этом случае используются встроенный в газовый котел расширительный бак и группа безопасности. При этом меньше сложностей с подключением и требуется меньше комплектующих, материалов и арматуры, что в среднем
удешевляет
общие затраты на материалы
40 $ ~ 80 $
.

Данный вариант оправдан при подключении электродного котла (далее ЭК) в паре с твердотопливным котлом (далее ТТК) или газовым котлом (далее ГК) — котлы с малым рабочим объемом ( до 50 литров

) в в целях экономии материала на комплектующих. Котел можно подключать последовательно как до, так и после газового котла – все зависит от физической возможности врезки. Рекомендуется врезать котел так, чтобы циркуляционный насос располагался на «обратке» как одного, так и второго котла. То есть, если используется циркуляционный насос, который устанавливается в магистральный газопровод, то логичнее организовать врезку ЭК перед магистральным газопроводом (т.е. на магистральном газоснабжении).

Однако ключевым моментом при подключении котла к существующему является то, что должно быть реализовано общее подключение системы ГК и ЭК к группе безопасности и расширительному баку.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2-х котлов отопления, газового и электрического, это мудрое решение для увеличения мощности отопительного оборудования, а так же для резервного отопления здания. Параллельная установка агрегатов не так сложна, как может показаться сначала.

Главное правильно подобрать схему расстановки и правильно рассчитать полную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратиться к сантехнику. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.

STROPUVA БЫТОВОЙ ТВЕРДОТОПЛИВНЫЙ КОТЕЛ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Download

Содержание

2

• страница из 25

• Содержание
• Оглавление
• Закладки

Объявление

Table of Contents

• Table of Contents

• 1 Dimensions and Characteristics

  • Wood-Fired Boilers

  • Coal-Fired Boilers

• 2 Description of a Structure

• 3 Транспортировка и складирование

• 4 Монтаж котла

  • Требования пожарной безопасности

  • Требования к дымоходу

  • Требования к подключению к системе отопления

  • Схема монтажа твердотопливного котла Stropuva S40 узел с утраченными деталями Узел S40 с утерянными частями

  • Описание схемы Работа без дополнительного котла и

  • Теплый пол

• 5 Сжигание и разжигание котлов

  • Наиболее экономически экономически ожоги топлива в котле, когда он составляет

  • Полностью нагружен

  • Установка био-чермального черновика

  • . Эксплуатация котла

  • Очистка и техническое обслуживание котла

• 6 Требования по предотвращению несчастных случаев

• 7 Оценка рисков

  • Опасность перегрева

  • Опасность давления

  • Возможная интоксикация

  • Требования к соединению электрических частей 5 5

БЫТОВОЙ ТВЕРДОТОПЛИВНЫЙ КОТЕЛ

СТРОПУВА

УСТАНОВКА И ОБСЛУЖИВАНИЕ

РУКОВОДСТВО

СЕРТИФИКАТ №. SPSC-672

Содержание

Предыдущая страница

Следующая страница

Содержание

Дополнительные руководства для БЫТОВОГО ТВЕРДОТОПЛИВНОГО КОТЛА Stropuva

• Котел Stropuva S7 Технический паспорт Инструкция по установке и обслуживанию
  Твердотопливный котел для центральное отопление (28 страниц)

• Котел Stropuva S7 Технический паспорт, Инструкция по установке и обслуживанию

  Твердотопливный котел для центрального отопления (26 стр.

  No related posts.
