Обратные клапана в системе отопления: Обратный клапан в системе отопления – небольшое описание прибора и каковы его особенности

Обратный клапан в системе отопления – небольшое описание прибора и каковы его особенности

24 Марта 2022

Просмотров:  5151

Время чтения:  12 минут

Содержание

Описание и особенности устройства

На чем основана работа

Виды

Является прибор обратного сопротивления обязательным к установке?

Контур отопления с несколькими отопительными приборами

Контур с периодическим отключением циркуляционных насосов

При совместной работе циркуляционного и скважинного насосов

Коротко о главном

Чтобы обслуживать и настраивать систему отопления, устанавливается различного типа запорная арматура. К одной из таких относится обратный клапан в системе отопления. Какие разновидности существуют, каковы принципы их действия и в каких местах монтируется прибор, можно узнать ознакомившись с данной статьей.

Обратный клапан в системе байпас

Описание и особенности устройства

Обратный клапан для отопления представляет собой изделие небольшого размера для установки в отопительном контуре. Основной задачей прибора является предотвращение возможности возвратного движения теплоносителя. Для его запуска и последующей эксплуатации не используется электричество или любые другие сторонние ресурсы. В работе участвует только теплоноситель. Установка прибора производится на тех участках, где есть риск образования завихрений и обратного тока жидкости.

Для обслуживания нескольких веток, он устанавливается на обратке, чтобы не дать возможности циркуляционному насосу, выдавить поток жидкости назад.

Внимание! Обратный клапан, можно встретить и линиях холодного и горячего водоснабжения. Устройства для отопления имеют отличия по материалу изготовления – они лучше противостоят высоким температурам. То же касается и используемых прокладок – их производство ведется и термоустойчивой резины.

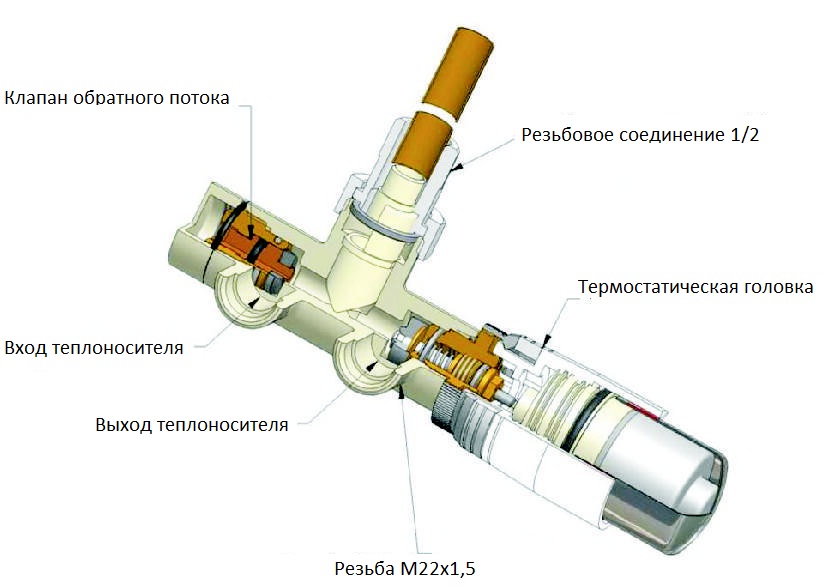

Обратный клапан в разрезе

Места установки обратных клапанов для отопления:

• Чтобы обеспечить работу твердотопливного котла в самотечной системе, прибор монтируется на байпас, где в работе участвует и циркуляционный насос. Так как условия эксплуатации не предполагают работу с принудительной циркуляцией, значит давление в контуре намного ниже. Следовательно, чтобы прибор срабатывал, необходимо выбирать модели с небольшим гидравлическим сопротивлением. Только в таком случае возможна нормальная работа системы.

• Монтируя бойлер косвенного нагрева, обязательно нужно позаботиться о предотвращении возможности возвратного движения из бойлера. Для этого прибор устанавливается на линию обратки.

• Обогрев производится в этажном доме. Чтобы не допустить спуска теплоносителя, в межэтажном пространстве ставится обратный клапан для отопления. При отключении насоса на одной из веток, часть теплоносителя блокируется в необслуживаемом пространстве.


Установленный в систему обратный клапан

• Монтаж прибора на линии с краном подпитки, является обязательным условием. Возможно, что давление в контуре отопления выше, чем в водопроводе. В таком случае, после открытия крана для заполнения контура новой порцией теплоносителя, давлением в системе отопления, жидкость будет выталкиваться в водопроводный кран.


Чтобы найти место, где установлен обратный клапан для системы отопления на схематическом изображении, нужно отыскать два треугольника, вершины которых смотрят друг на друга. Один из знаков закрашен. Не нужно искать какое-то определенное место установки, оно может быть в любом месте контура.

При монтировании прибора, необходимо обращать внимание на корпус устройства. На обратном клапане для систем отопления изображена стрелка, которая указывает направление движения теплового носителя. Если допустить ошибку и установить прибор в обратном направлении, то рабочая жидкость будет блокироваться и дальнейшее движение теплоносителя по контуру, будет невозможно.

Стрелкой указывается направление движения теплоносителя

На чем основана работа

Установка обратного клапана производится только в случае необходимости и, если невозможно придумать другого решения. Монтаж «чтобы было», в данной ситуации не уместен. Дело в том, что устройство имеет свое гидравлическое сопротивление. Такой нюанс становится причиной некоторых ограничений. В первую очередь это касается самотечных систем отопления, где давление теплоносителя настолько мало, что не способно продавить заслонку с пружиной.

Внимание! Даже если в естественно циркулирующей системе, сопротивление теплоносителя настолько мало, что малейшее препятствие, может стать причиной нарушения работы или полной остановки движения, существуют модели способные осуществлять регулировку течения потока. К данной категории относятся технические изделия с вращающейся заслонкой.

Клапан с заслонкой для самотечной системы отопления

Несмотря на тип выбранной модели, практически в каждой из них, основным элементом конструкции, без которого регулирование процесса движения жидкости будет невозможными, является пружина. Именно она обеспечивает закрытие заслонки в случае попытки возврата теплового носителя. Для разных устройств, устанавливается пружина с отличающимся сопротивлением. Поэтому для каждого вида отопления, необходимо выбирать изделия со своей степенью сопротивляемости.

Более подробное описание процесса работы пружинного механизма:

• В статическом положении, сопротивление пружины заставляет заслонку находится постоянно в закрытом положении.

• С началом движения теплоносителя (в самотечной системе – после запуска котла или циркуляционного насоса – в принудительно циркулирующих контурах), заслонка открывается в одном направлении. В зависимости от типа циркуляции, для открытия створки, нужно преодолеть различное сопротивление пружины.

• При попытке теплоносителя сменить направление своего движения, пружина, не встречая ответного сопротивления, провоцирует закрытие заслонки.


Как работает обратный клапан

Внимание! На участке соприкосновения створки с корпусом устройства при его полном закрытии, имеется уплотнительная резинка, которая делает прибор полностью герметичным.

Изготовление прибора, предотвращающего обратно-поступательное движение теплоносителя, осуществляется из чугуна, стали, латуни или нержавейки.

Казалось бы, у устройства подобного типа узконаправленная деятельность, но несмотря на это встречаются их различают несколько разновидностей, имеющих отличающиеся эксплуатационные характеристики.

Дисковые

Прибор оснащен дисковым затвором из металла или пластика. Благодаря точно подогнаным размерам, он прекрасно запирает проход при обратном движении теплоносителя. Чтобы обеспечить сопротивление запорному механизму, его оснащают пружиной. От ее упругости и массивности, зависит степень сопротивления.

Жидкость поступая по направлению движения, открывает дисковый запорный элемент, и все время удерживает в отжатом состоянии. Как только в системе образуются завихрения или теплоноситель устремляется в обратном направлении, диск, за счет давления пружиной, возвращается в исходное положение, блокируя выход из камеры.

Дисковые модели пользуются популярность, благодаря имеющимся преимуществам:

• Небольшие размеры. Компактность устройства позволяет его размещать в любых местах.

• Неприхотливое в обслуживании. Не требует частого вмешательства. Достаточно раз в полгода провести чистку от возможной скопившейся грязи.


• Невысокая цена. Доступна для покупки любому покупателю.


Дисковый клапан не пригоден для ремонта. Поэтому, если устройство сломается, то выручит только полная его замена.

Шаровые

Как не сложно догадаться, что в данном устройстве в качестве запорного механизма используется шаровый механизм. Он изготавливается исключительно из металла – стали, алюминия или других. Чтобы при контакте с водой риск поражения ржавчиной был минимален, шар покрывается резиновым слоем. К тому же, такое покрытие служит для лучшей герметизации прохода. Работа клапана идентична предыдущему устройству: во время движения, теплоноситель отодвигает механизм и движется в заданном направлении. При появлении обратного движения, шар также блокирует проход.

В отличие от предыдущей модели с дисковым запорным механизмом, шаровый обладает меньшим сопротивлением.

Обратный шаровый клапан

Лепестковые модели

В качестве затвора устанавливается пластина повешенная на шарнире. Без пружины и от легкого толчка теплоносителя, затвор отодвигается, напоминая колыхание лепестка при движении теплового носителя. У данной модели существуют две разновидности, которые делятся на поворотные и одностворчатые. Если со створчатыми клапанами все понятно, то поворотные требуют небольшого пояснения. По бокам прохода, устанавливаются шарниры, к которым монтируются створки. В данной ситуации, створки оснащаются пружинами. Таким образом получается поворотный механизм.

Так как большинство лепестковых створок не оснащается пружинами, то они пригодны для установки и обслуживания самотечных отопительных контуров.

Устройства с подъемным механизмом

Запорный механизм, в отличие от других моделей, устанавливается в вертикальном положении. Установка прибора проводится только вертикально. В противном случае запорный механизм не будет подниматься.

Подъемный обратный клапан

Является прибор обратного сопротивления обязательным к установке?

Нет не является! Мало того, лучше вовсе обойтись без монтажа устройства в систему. Объясняется это тем, что прибор имеет довольно высокое гидравлическое сопротивление, оказывая влияние на горизонтальный участок до 1 метра. Это в свою очередь соответствует 1 атмосфере гидравлического сопротивления.

На величину сопротивления механизма оказывает прямое влияние скорость движения теплоносителя. Так если эти показатели примерно стандартны, то их значения будут в районе от 0. 5 до 1.5 м/с. Таким образом выходит, что давление в системе падает на 0.3 бара.

Далее будет рассмотрено нужен ли обратный клапан в системе отопления, и каковы объяснения его необходимости.

Контур отопления с несколькими отопительными приборами

Нередко можно встретить у владельцев загородных домов схему отопления, когда в целях экономии или поддержания бесперебойного процесса обогрева, устанавливают несколько котлов. Во-первых, при отключении электроэнергии или прекращении подачи газа, всегда имеется резервное устройство, которое при правильно смонтированной схеме, запуститься в эксплуатацию. Во-вторых, если в системе установлен твердотопливный котел в качестве основного, то владельцы прибегают к такой хитрости, когда на ночной период, запускают котел, работающий на альтернативной энергии – например, электричестве.

Этот метод вполне оправдан, но он имеет свои нюансы. Если в контуре не установлен обратный клапан, то при отключении твердотопливного котла, теплоноситель будет захватывать и обслуживать не только контур запущенного отопительного устройства, но и отключенного твердотопливного котла. такая непредусмотрительность несет с собой значительные теплопотери.

Схема размещения обратного клапана с двумя нагревательными приборами

Несомненно, существует и другой метод перенаправления движения теплового носителя – например, механический. Можно установить запорные краны и при необходимости вручную перекрывать подачу к одному устройству и открывать допуск к другому. Однако, если учесть человеческий фактор – забывчивость, то данный метод нельзя считать идеальным, и поэтому лучше автоматизировать процесс, установив в контур один или несколько обратных клапанов.

Внимание! В данном случае, установка устройства, контролирующего направление движения теплоносителя является необходимостью.

Контур с периодическим отключением циркуляционных насосов

Если в системе отопления помимо отопительного контура, а возможно и не одного, присутствует ветка для обслуживания теплых полов, то такая система нуждается в установке дополнительных источников принудительной циркуляции для каждой контурной петли.

Основная часть мастеров, при конструировании подобных схем, делают так, чтобы насосы работали в непрерывном режиме. Но встречаются схемы, где вместе с циркуляционником монтируют термодатчик. При повышении температурных показателей, прибор отключает питание от насоса.

Схема подключения обратного клапана для прохода на коллектор теплого пола

Без установленного обратного клапана, процесс циркуляции теплоносителя, будет продолжаться в прежнем режиме, занося часть жидкости в неработающий контур. На лицо теплопотери. Поэтому установка необходима при эксплуатации схемы с несколькими циркуляционными насосами.

При совместной работе циркуляционного и скважинного насосов

В качестве схемы представляется контур с установленным котлом отопления и бойлером. Котел направлен на обогрев контура системы отопления с установленным циркуляционным насосом. Бойлер обеспечивает жильцов дома горячей водой, но для наполнения емкости используется стороннее устройство – насос погружного или поверхностного типа для подъема грунтовой воды.

Как известно, что установленный насос в системе отопления, создает напор мощностью не более 1.5 бар, тогда как мощность второго прибора может доходить до 3 бар.

Рассмотрим ситуацию:

• Температура в контуре отопления упала и запущен процесс прогрева теплоносителя, следовательно, циркуляционный насос, также участвует в общей работе.


• Во время эксплуатации бойлера, датчиком была замечена потеря воды. Он подает сигнал на скважинный насос для подъема новой порции, чтобы пополнить недостающий объем жидкости.

• В процессе закачки воды в бойлер, возможна конфликтная ситуация, когда закачиваемая погружным насосом вода, проталкивается дальше по контуру, блокируя работу циркуляционного насоса.


В таком случае, перед устройством принудительной циркуляции устанавливается обратный клапан.

Коротко о главном

Если, обогрев помещения производится исключительно батареями отопления или частный дом имеет всего один этаж, то скорее всего установка обратного клапана не понадобится. Только если в контур вмонтирован кран подпитки. В случае, когда для обогрева используют еще и теплый пол, а помимо прочего горячая вода добывается из бойлера, то такая система нуждается в обязательной установке прибора контроля движения теплоносителя. Но перед началом монтажа, нужно очень внимательно все обдумать и разместить приборы в правильных местах.

Как думаете – можно ли отремонтировать обратный клапан своими руками или не жалеть денег и приобрести новый?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Обратные клапаны для отопления, где ставятся, схемы применения

Главная

Оборудование для отопления

Обратные клапаны для отопления, где ставятся, схемы применения

Обратные клапаны предотвращают движение жидкости в обратном направлении, при изменении режима работы системы. Специалисты отмечают, что в любительских схемах обратные клапаны часто встречаются в местах, где они не нужны, загромождая схему, увеличивая ее стоимость, и нарушая нормальный режим работы. Когда и где ставятся обратные клапаны, каких разновидностей встречаются…

Дисковые клапана

Прямой поток отодвигает диск от седла, жидкость проходит по контуру диска. Обратный поток прижимает диск к кольцу (уплотнению).

Клапан отличается простотой и дешевизной, но при этом довольно большой резкостью закрытия с образованием микро-гидроударов, что в большинстве схем не критично. Устройство создает заметное гидравлическое сопротивление прямому току, которое можно узнать из характеристик прибора. Конструкции неразборные, не ремонтируемые, дешевые и компактные, применяются широко в сетях с небольшим (до 3 бар) давлением.

Шаровые

Шаровые обратные клапаны по конструкции похожи на дисковые, только перекрытие сечения осуществляется прорезиненным шариком. Варианты — с горизонтальным перемещением шарика, или с подъемом. Корпуса их обычно разборные, поэтому можно обслужить, почистить.

Но к недостаткам относится направленность монтажа, — требует вертикальной установки, при которой шарик опускается к седлу уже под собственным весом при недостаточно большом токе жидкости. Также имеется некоторая массивность конструкции, повышенное давление на открытие. В самотечных схемах поэтому не применяются.

Лепестковый обратный клапан

Лепестком здесь называется перекрывающая сечение пластина, но на этот раз она закреплена на оси и может откидываться.

• Одностворчатые, – с одним лепестком на оси, расположенной сбоку от сечения. Жидкость откидывает лепесток в сторону, открывая сечение. Обратный поток прижимает пластину в исходное положение. Здесь вращение может быть подпружининным.

• Двустворчатые лепестки размещаются на оси, проходящей по центру трубы и они откидываются в разных направлениях.

Для обоих вариантов характерно повышенное гидравлическое сопротивление прямому потоку, некоторая сложность конструкции с повышенной ценой. Но в тоже время легкость открытия беспружинного клапана позволяет использовать его при слабых потоках, например, в самотечных схемах.

Подъемные клапаны

Еще одна конструкция клапанов является весьма распространенной. В ней сдвижение тарельчатого клапана осуществляется по вертикальной оси. Клапан приподнимается прямым потоком, но опускается уже при его ослабевании под собственным весом.

Для изделий характерна ремонтопригодность, они легко чистятся, и работают довольно надежно. Но в тоже время создают сопротивление потоку повышенное, а установка их возможна только в горизонтальной трубе (или в близком к этому положению), с разворотом корпуса клапана строго вверх.

Подразделение клапанов по способу крепления.

• Муфтовые клапаны применяются при малых диаметрах труб, включительно до 50 мм. Их отличает предельная дешевизна и простата установки. На металлических резьбах лучшим уплотнителем оказывается все тот же лен со смазкой.

• Фланцевые крепятся на фланцы к трубам большого диаметра, начиная с 40 мм, с использованием болтов и прокладок из резины, силикона между фланцами.

• Сварные. Металлические ввариваемые клапана встречаются редко, поэтому это скорее относится к изделиям в полипропиленовых корпусах.

Наиболее дешевыми окажутся пластиковые обратные клапана, но они же и не практичные. Лучше ставить американки и обратный клапан из металла на резьбе. Наиболее прочными и долговечными остаются из нержавеющей стали.

Схемы – как применяются обратные клапана

В системах отопления и водоснабжения обратные клапана ставятся в параллельных ветвях, в которых возможен обратный ток жидкости при изменении режима в соседних.

Простейший пример: много контуров с насосами от одной трубы. При включении любого насоса, в соседних будет меняться давление, — где нежелателен обратный ток жидкости, там и ставят обратный клапан.

Наиболее типичные широко применяемые схемы с обратными клапанами.

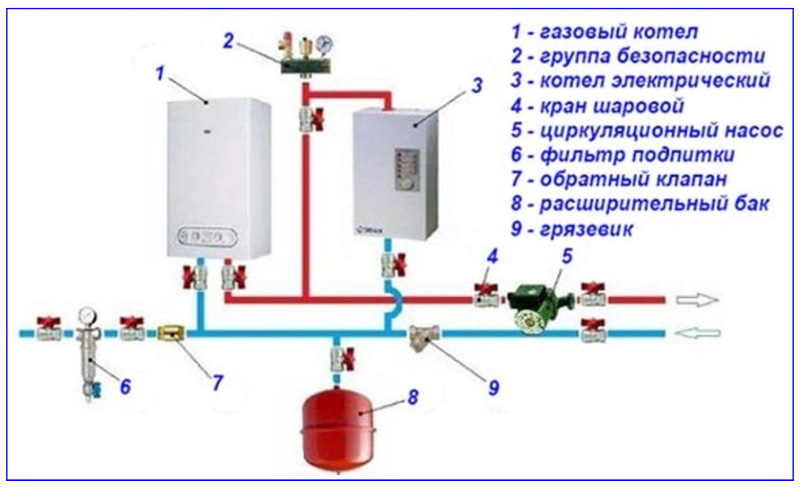

• Подключение резервного котла, включающегося автоматически без участия человека. Типичная схема совмещения твердотопливного котла и электрокотла. Обратный клапан предотвращает движение жидкости через параллельный котел, пока один работает. Здесь должны быть клапана с минимальным сопротивлением движению жидкости, но возможно с большим усилием на открытие.

• Другой типовой вариант – установка насоса твердотопливного котла с сохранением возможности самотека. Обратный клапан, большого диаметра в самотечной трубе предотвратит закорачивание струи, когда включится (автоматически) насос. Здесь уместен клапан с легким открытием для обеспечения самотека, а большой диаметр нивелирует его местное сопротивление.

• Подключение подпитки любой системы отопления от водопровода. В принципе, здесь обратный клапан является не столь обязательным… устанавливается на тот случай, если во время наполнения системы вдруг в водопроводе исчезнет давление. Не заметив этого вовремя можно выпустить обратно в водопровод весь теплоноситель…
• Обратный клапан всегда ставится в составе водоснабжения для насоса, предотвращая слив трубопровода самотеком обратно в источник.

Как ставится обратный клапан для насоса

Остается заметить основное правило монтажа, – на корпусе любого клапана имеется стрелка, обозначающая направление, по жидкость движется свободно, в обратном направлении будет происходить автоматическое закрытие клапана…

Как самостоятельно сделать обратный клапан

Предыдущая запись

Следующая запись

Как работают санитарные обратные клапаны в системе водяного отопления

Санитарные обратные клапаны — это клапаны, предназначенные для предотвращения обратного потока среды в трубах или оборудовании, и они открываются за счет кинетической энергии жидкости. В системе отопления обратные клапаны обычно устанавливаются на выходе насоса и в других местах, где жидкость не может течь в обратном направлении.

* Подъемный санитарный обратный клапан

Подъемный санитарный обратный клапан в целом аналогичен по конструкции запорным клапанам, с диском, перемещающимся вверх и вниз по каналу. Он надежен в работе, но имеет высокое сопротивление жидкости и подходит для приложений малого и легкого калибра. Подъемные обратные клапаны доступны в прямом и вертикальном исполнении. Прямые обратные клапаны могут быть установлены только в горизонтальной линии, тогда как вертикальные обратные клапаны обычно устанавливаются в вертикальной линии.

* Обратный клапан работоспособности поворотного механизма

Диск обратного клапана работоспособности поворотного механизма вращается вокруг вала, и его гидравлическое сопротивление, как правило, меньше, чем у обратного клапана подъема, поэтому он подходит для применений большего калибра. По количеству дисков поворотные обратные клапаны можно разделить на три типа: поворотные с одним диском, поворотные с двумя дисками и поворотные с несколькими дисками.

Однодисковые поворотные обратные клапаны обычно используются для установок среднего размера. Когда однодисковый поворотный обратный клапан используется в трубопроводе большого диаметра, для уменьшения давления гидравлического удара предпочтительнее медленно закрывающийся обратный клапан, который может уменьшить давление гидравлического удара. Двухдисковый поворотный обратный клапан подходит для трубопроводов среднего и большого диаметра, а двухдисковый поворотный обратный клапан с небольшой конструкцией и легким весом представляет собой быстрое развитие обратного клапана. Многодисковый поворотный обратный клапан подходит для трубопроводов большого диаметра.

* Дроссельный санитарный обратный клапан

Конструкция дроссельного санитарного обратного клапана аналогична конструкции санитарного дроссельного клапана. Он характеризуется простой конструкцией, малым гидравлическим сопротивлением и малым давлением гидравлического удара.

* Мембранный обратный клапан

Мембранный обратный клапан имеет различные конструктивные формы, использующие диафрагму как открытие и закрытие. Благодаря хорошей водонепроницаемости молота, простой конструкции и низкой стоимости мембранные клапаны в последние годы получили быстрое развитие. Однако температура и давление при проверке мембраны ограничены материалом мембраны.

Применение в системе водяного отопления

Выбор правильного типа обратного клапана оказывает большое влияние на защиту от гидравлических ударов. Например, большое количество аварий с гидроударами на насосной станции связано с обратным клапаном, установленным на выходе насоса. После того, как авария останавливает насос, вода начинает течь обратно через насос.

Под действием обратного потока быстро закрывается обратный клапан. Если на обратный клапан влияет выход из строя или трение подшипника и его инерционность, то возможно его отставание от времени включения обратного потока, то есть при увеличении обратного потока до определенного значения, или даже быстрое отключение в момент максимального обратный поток, на обратном клапане может создаваться высокое давление.

Отключение дисков санитарного контроля лучше всего выполнять при нулевом расходе, но маловероятно, что оно будет выполнено при нулевом расходе. Принято считать, что пока закрытый околонулевой поток — это нормально.

В системе водяного отопления напорный трубопровод циркуляционного насоса может быть установлен между напорным и всасывающим трубопроводом, чтобы уменьшить гидравлический удар насоса аварийной остановки. Когда циркуляционный насос работает, обратный клапан закрыт, потому что давление воды на стороне нагнетания насоса выше, чем на стороне всасывания.

Когда насос внезапно останавливается, давление со стороны воды насоса резко падает, а давление со стороны воды резко возрастает. Под действием этой разницы давлений вода в трубопроводе на стороне всасывания циркуляционного насоса толкает обратный клапан на сторону выхода воды из системы трубопроводов, таким образом, повышение давления в сети трубопроводов на стороне всасывания снижается, и снижается и предотвращается вред от гидравлического удара.

Похожие сообщения:

Трубопроводы и обвязка гидравлического насоса: обратные клапаны

В понедельник утром в журнале RL Deppmann за последние несколько недель были рассмотрены размеры труб и гибкие соединители. Сегодня мы обратим внимание на обратные клапаны и их использование в насосах.

Этот краткий блог раскроет несколько проблем с обратными клапанами, которые малоизвестны.

Я вас заинтересовал?

Давайте начнем с рассмотрения типов обратных клапанов и того, почему в насосах используются подпружиненные клапаны.

В чем разница между поворотным обратным клапаном и неблокирующим обратным клапаном?

Если я откачиваю воду из резервуара или отстойника, производители насосов показывают обратный клапан нагнетания насоса. Обратный клапан может быть поворотного типа или безотрывного типа. Поворотный обратный клапан имеет заслонку, прикрепленную в одной точке. Это может выглядеть как заслонка в старом туалетном бачке. Когда насос останавливается, вес воды закрывает заслонку и предотвращает попадание воды обратно в бак. Это может вызвать шум или стук при закрытии заслонки. Поворотный обратный клапан предотвращает падение этой воды. При использовании обратного клапана без хлопка разница возникает, когда давление в насосе прекращается. Когда это происходит, в обратном клапане есть пружина, и сила этой пружины закрывает обратный клапан до того, как вода упадет. Предотвращает «захлопывание» и закрытие чека «бесшумное».

Нужен ли мне обратный клапан в закрытой гидравлической системе?

Мне почти не хочется начинать отвечать на этот вопрос, потому что существует так много «что, если». Единственный воздух в гидравлической системе находится в компрессионном баке или расширительном баке. Остальная часть системы полностью заполнена водой. Воде некуда стекать!

Если закрытая гидравлическая система имеет следующее, обратный клапан не требуется.

• надлежащее давление наполнения,
• правильное разделение воздуха,
• правильный трубопровод для предотвращения самотечной циркуляции,
• одиночный насос

Это множество «если», на которые можно положиться. По этой причине мы всегда показываем обратный клапан на нагнетании всех насосов.

Выбор размера обратного клапана без хлопка в закрытой гидравлической системе

Что я имею в виду под размером? Разве это не просто клапан размера линии? Хотите верьте, хотите нет, но существуют требования к размерам обратных клапанов.

Бесшумный обратный клапан имеет пружину, помогающую закрываться. Это также означает, что у него есть пружина, которая требует давления, чтобы открыться. Большинству обратных клапанов требуется около ½ перепада давления в фунтах на квадратный дюйм, чтобы начать открытие. Это называется давлением разрыва. Взгляните на диаграмму ниже от Metraflex.

Мало того, что они начинаются примерно с ½ PSIG, они останавливаются примерно на 3 PSIG. Они действительно останавливаются, когда скорость достигает 10 футов в секунду. Большинство производителей обратных клапанов имеют ограничение скорости 10 FPS. Если мы вернемся к диаграмме RL Deppmann Monday Morning Minute, сделанной несколько недель назад и касающейся размеров трубы из ASHRAE 90. 1-2013, мы обнаружим противоречие. В стандарте ASHRAE разрешены некоторые размеры труб, которые превышают ограничение скорости обратного клапана в 10 футов в секунду. ASHRAE четко заявляет, что таблица размеров зависит от ограничений оборудования, и это одно из них. Я изменил диаграмму, чтобы показать максимальный поток для скорости 10 кадров в секунду.

Установка обратного клапана без срабатывания

Существуют также некоторые ограничения при установке обратных клапанов. Обратные клапаны могут быть вафельного типа, которые устанавливаются между двумя фланцами. Фланцы являются частью целостности клапана. Вы не можете установить дисковый затвор непосредственно на межфланцевый затвор без золотника. Это не просто ограничение Metraflex. Это ограничение большинства, если не всех межфланцевых обратных клапанов. Смотрите видео ниже.

Наконец, есть еще один совет по установке. Я проверил 12 разных производителей обратных клапанов и у всех 12 было ограничение на количество диаметров трубы перед обратным клапаном при установке на насос. Минимальное количество диаметров трубы перед обратным клапаном варьировалось от 3 до 14 диаметров трубы. Metraflex рекомендует от 5 до 10. Поскольку гидравлические насосы HVAC являются относительно спокойным приложением, давайте остановимся на 5 диаметрах трубы, если вы используете Metraflex и ограничиваете скорость. Если вы укажете кого-то другого и зачем вам, проконсультируйтесь с ним.

Как насчет клапанов Bell & Gossett Triple Duty?

Bell & Gossett Triple Duty — это обратный клапан без хлопка, который также включает в себя функции отключения и балансировки, которые обычно требуются на стороне нагнетания насоса, что делает его отличной альтернативой стоимости установки нескольких клапанов. Клапаны тройного назначения B & G не требуют прямого диаметра трубы и не имеют таких же пределов скорости, как другие обратные клапаны. Клапан тройного назначения B&G должен быть стандартной добровольной альтернативой в вашей спецификации. Будьте осторожны! Другие бренды имеют гораздо больше ограничений.
