Что такое байпас в системе отопления, для чего он нужен, как работает перемычка на батарее

24 Марта 2022

Просмотров:  11819

Время чтения:  13 минут

Содержание

Определение и назначение байпаса

Разновидности труб-перемычек

Схемы установки байпасов

Основные ошибки при монтаже

Коротко о главном

Что такое байпас в системе отопления и как работает перемычка на радиаторе. Для чего он нужен на батарее, как выполняется его монтаж и установка в однотрубном контуре.

Собранный и готовый к монтажу вариант байпаса

Определение и назначение байпаса

 Принято считать, что байпас в системе отопления представляет собой перемычку в виде отрезка трубопровода. Ее размещают параллельно основному пути, по которому в нормальных условиях движется теплоноситель. Данный кусок трубы врезается в систему, чтобы жидкость могла перемещаться в обход конкретного прибора или определенного трубопроводного участка. Другими словами, это альтернативный путь для теплового носителя.

Байпас на отоплении представляет собой независимую простую деталь. Однако она устанавливается в ключевых местах теплового контура. Благодаря наличию трубы-перемычки облегчаются ремонтные процессы и техническое обслуживание:

  • запорной и регулирующей арматуры;
  • циркуляционных электронасосов;
  • полотенцесушителей, подключенных к теплоснабжению дома;
  • трубопроводных разветвлений;
  • отопительных приборов-радиаторов.

Подключенный радиаторный теплообменник с байпасной линией

Недостаточно знать поверхностно, что такое байпас в отоплении. Нужно более подробно рассмотреть эту тему. Ведь без так называемого обвода, который является резервным путем для перемещения теплопереносящей жидкости, не обойтись во время аварийных ситуаций.

Он позволяет не останавливать все теплоснабжение здания для проведения ремонта на конкретном участке. Помимо этого, обвод даже повышает эффективность внутридомовой теплосети.

На заметку! Сейчас обязательным является наличие байпаса в однотрубной системе отопления.

Разновидности труб-перемычек

В отопительной сети устраивается три разновидности перемычки. Они отличаются способом регулирования. Поэтому имеют свои конструктивные особенности.

Ручное регулирование

Такой байпас на отопление устанавливается вместе с шаровыми кранами. Два запорных изделия монтируются на отводе, а одно — на основной магистрали. Именно с их помощью осуществляется управление потоком. Смонтированная арматура приводится в действие ручным способом. В открытом положении краны не создают никаких помех для изменения гидравлического давления.

Поэтому контур продолжает работать в прежнем режиме.

Вариант байпасного узла с тремя кранами

Если на магистрали шаровый кран закрыт, тогда поток движется по трубе-перемычке. Когда нужно изменить направление теплоносителя, перекрывается арматура на обводе и открывается на основном трубопроводе.

Важно! Шаровые краны периодически необходимо закрывать и открывать, чтобы поверхности запорного механизма не прикипали друг к другу. Иначе рукоятку арматуры невозможно будет провернуть. Придется прикладывать очень большие усилия, которые могут стать причиной нарушения целостности запорного шарового механизма.

Проводится установка таких байпасов в системе отопления частного дома. Если трубопровод-перемычку и 3 крана смонтировать в квартире многоэтажного дома, тогда существует вероятность случайного перекрытия всей арматуры. Это приведет к отключению обогрева у соседей. Данный способ управления потоком также применяется при обвязке электронасоса в теплоконтуре из одной трубы.

Установленный байпасный узел с тремя кранами и насосом

Автоматическое регулирование

Этот способ управления подразумевает использование гидравлического электронасоса. Такое оборудование ускоряет поток, способствует уменьшению тепловых потерь и повышению КПД, что позволяет улучшить равномерность прогрева помещений. Монтаж байпаса в системе отопления осуществляется для обвязки перекачивающего устройства.

Автоматическое регулирование подразумевает не участие человека в процессе перенаправления потока. Он изменяет направление в зависимости от предустановленной температуры теплоносителя. Если включается электронасос, тогда перекрывается основная магистраль. Когда циркуляционное устройство перестает функционировать, поток будет двигаться прямо без затекания в обвод.

Схема движения жидкости в байпасной линии

Такая установка байпаса в системе отопления особенно актуальна для домов, в которых часто происходит отключение электричества. Ведь наличие электронасоса делает тепловой контур энергозависимым. Если отсутствует альтернативный вариант подачи электрической энергии, произойдет прекращение обогрева помещений, потому что жидкость перестанет перемещаться по внутридомовой сети. Однако этого не происходит, когда тепловой носитель может двигаться по-другому пути, в обход перекачивающего устройства. Другими словами, в теплоконтуре он начинает перемещаться по принципу естественной циркуляции.

На заметку! Наличие трубы-перемычки еще позволяет выполнить ремонт циркуляционного агрегата без остановки работы всей домашней теплосети.

Выяснив, как работает байпас в системе отопления с электронасосом, для полного понимания темы нужно еще рассмотреть клапанный и инжекционный способ автоматического управления. Первый вариант распределения жидкости подразумевает установку кранов в обводе. Благодаря такой конструкции снижается гидравлическое сопротивление. Поэтому при движении самотеком вода будет перемещаться максимально свободно.

Обводной узел с клапанным управлением

Когда работает насосный агрегат, происходит повышение давления в сети. Это приводит к увеличению скорости движения теплового носителя. Вода, пройдя по обводу, снова попадает в магистраль. Если насос установлен на подаче, тогда жидкость после перемычки устремляется к отопительным радиаторным приборам. Чтобы она двигалась в нужном направлении, дополнительно монтируют обратный клапан.

На заметку! Клапанные трубопроводы-перемычки с электрическим насосным агрегатом чувствительны к уровню загрязнения воды. Устройства могут выйти из строя из-за ржавчины, окалин и хлопьев накипи. Для предотвращения аварийной ситуации выполняют монтаж фильтра грубой очистки. Не лишним также будет сливной кран.

Инжекционная труба-перемычка автономного обогрева работает по схеме гидравлического элеватора. В основной прямой трубопровод врезается узел с электронасосом так, чтобы его вход и выход продолжались внутри главной тепломагистрали. Поэтому вначале обвода получается диффузор, а в его конце — сопло.

Устройство и работа инжекционного обводного узла

Когда работает насос, часть воды попадает в диффузор, благодаря которому увеличивается ее скорость. В результате она быстрее проходит через перекачивающий агрегат. Ускоренная жидкость возвращается в основную магистраль через сопло и увлекает за собой воду из прямой трубы, которой передается кинетическая энергия теплоносителя из обвода. В результате объединенный поток двигается с большей скоростью по тепловому контуру дома.

Инжекционный байпас в системе центрального отопления тоже обеспечивает импульс горячей воде. В такой теплосети также необходимо поддерживать чистоту теплового носителя путем установки фильтрующих элементов.

Нерегулируемая работа трубы-перемычки

Этот способ управления подразумевает монтаж байпаса в систему отопления без установки дополнительных устройств, включая арматуру. Такой обвод выглядит как обычный участок трубопровода. Его работой невозможно управлять. По этой обходной трубе тепловой носитель постоянно перемещается. Обычно она является перемычкой на батарее отопления.

Нерегулируемая перемычка-байпас

Данный вариант обвода монтируется вертикально. Он позволяет не останавливать работу всего теплового контура дома, если нужно поменять или просто отключить батарею в случае необходимости снижения комнатной температуры.

При вертикальном монтаже используют отрезок, диаметр которого должен быть чуть-чуть меньше сечения трубопроводного контура. Если выполняется горизонтальная врезка, тогда подсоединяют трубу с таким же поперечным размером, как и магистраль. При этом теплообменный аппарат подключают при использовании патрубков с меньшим диаметром.

Схемы установки байпасов

Используется несколько вариантов монтажа байпаса системы отопления с электронасосом и без перекачивающего агрегата.

В каждом конкретном случае существуют определенные нюансы расположения обхода. С ними стоит познакомиться, чтобы правильно организовать работу теплового контура.

Байпасные линии могут быть с насосом или без него

Обвязка радиатора

При монтаже коллекторной и двухтрубной отопительной сети нет смысла использовать перемычку-байпас. Обвод позволяет повысить эффективность теплоснабжения, если объект обогревается однотрубным теплоконтуром. При такой схеме теплообменные аппараты подключаются последовательно к основной магистрали. Если будет отсутствовать байпас на радиаторе отопления, тогда первый прибор по ходу подачи станет сильнее всего нагреваться. В следующий за ним радиатор придет теплоноситель уже с меньшей температурой. Ее значение будет уменьшаться в каждом подключенном теплообменнике. Поэтому последний прибор может почти не нагреться. По крайней мере, он будет самым холодным.

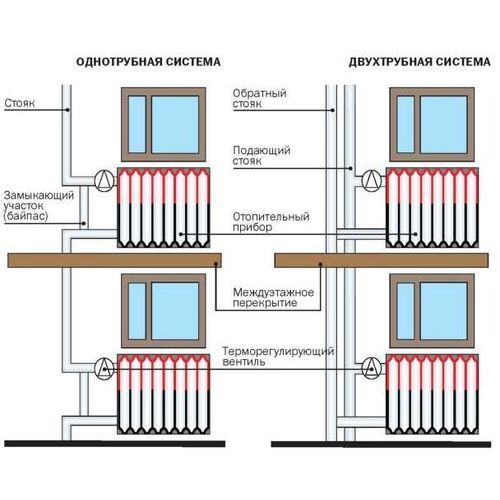

При наличии байпаса на батарее отопления тепловой носитель разделяется. Одна его часть уходит в теплообменник и нагревает поверхности прибора. Отделившийся объем теплоносителя практически с начальной температурой перемещается в последующий радиатор. Именно перемычка на батарее отопления позволяет донести энергию с минимальными потерями.

ри наличии байпасной линии теплоноситель попадает в батарею и движется по перемычке

Обвязка полотенцесушителя

Данный сантехнический прибор — это тоже теплообменник, но только своеобразной формы. Его используют как для сушки полотенец, так и для обогрева ванной комнаты. Если установить краны и байпас на радиатор отопления в санузле, тогда батарею-полотенцесушитель можно будет отключить для ремонта, ревизии или даже замены. Перемычка обеспечивает свободный проход теплоносителя дальше по стояку.

На заметку! При установке запорно-регулирующей арматуры получится также контролировать давление, если оно резко повысится. Это позволит защитить полотенцесушитель от гидравлических ударов, что положительно скажется на его долговечности.

Обустройство узлов подмеса

Осталось выяснить, для чего нужен байпас в системе отопления со смешивающим узлом. Перемычка — это только одна часть подмеса. Она необходима, чтобы связать обратку и подачу. Вторым элементом является трехходовой термостатический клапан.

Вариант трехходовой арматуры

В работе узла подмеса нет ничего сложного. В камеру клапана поступает тепловой носитель сразу из подающего и обратного трубопровода. К одному патрубку арматуры подключается магистраль, а к другому — байпасная ветка. В камере клапана происходит смешивание теплоносителя. В результате из третьего патрубка арматуры выходит жидкость нужной температуры.

В отопительной сети байпас-перемычка вместе с 3-х ходовым клапаном может использоваться во время обвязки:

  • термоаккумулятора;
  • твердотопливного котлоагрегата;
  • коллектора системы «Теплый пол».

Заметку! Смешивающие узлы широко используются в климатических установках. Например, они применяются для снижения температуры теплового носителя в калориферах, которые являются частью воздушного отопления.

Одна из часто встречающихся схем с узлом подмеса — это обвязка твердотопливного котла. Монтаж трехходового клапана позволяет поддерживать необходимое значение температуры в обратке. Ее минимальное значение составляет 50-60 °C. Если температура теплоносителя будет ниже, тогда в котле произойдет выделение конденсата.

При установке трехходового клапана удается образовать малый контур циркуляции. Он работает следующим образом:

  1. В период розжига твердого топлива и во время работы электронасоса в клапане перекрыт патрубок, который соединен с внутридомовым контуром. Поэтому нагретая в котле вода затекает в байпасную линию и через арматуру возвращается в теплогенератор.
  2. Как только температура теплового носителя достигнет заданного значения, происходит открытие прохода в клапане со стороны отопительной сети дома и вода начинает циркулировать по большому внутридомовому контуру.
  3. Теплоноситель отдает часть тепла в батареях, поэтому он остывает. Если его температура в обратке возле котла становится равна 50-60 °C, происходит подмес воды из подачи. Из-за этого в теплогенератор не возвращается слишком холодная жидкость, что предотвращает появление конденсата.

На заметку! Чугунный теплообменник в твердотопливном котле может треснуть, если будет большой перепад температуры. Аварийную ситуацию предотвращает именно байпасный узел.

Такой же принцип работы у байпаса-перемычки вместе с 3-х ходовым клапаном при обвязке гребенки системы «Теплый пол». Арматура позволяет смешивать теплоноситель и поддерживает его температуру в пределах от 35 до 45 °C. Аналогичным образом используется трехходовой клапан и труба-перемычка при обвязке термоаккумулятора. Только в этом случае устанавливается 2-е арматуры. Перед емкостью клапан монтируется на обратке, после нее — на подаче. Из-за этого выполняется устройство двух перемычек-трубопроводов.

Основные ошибки при монтаже

Чаще непрофессионалы допускают две основные ошибки:

  • при обвязке батареи устанавливают на прямой трубе-перемычке шаровый кран, чтобы весь тепловой носитель проходил через теплообменник в комнате;
  • используют трехходовой кран и перемычку в качестве узла подмеса при подключении радиатора для регулировки в нем тепловой отдачи.

Стоит уточнить, перечисленные случаи не являются ошибками, если монтаж выполняется в частном доме. Ведь в нем создается автономная отопительная сеть, от работы которой не будет зависеть обогрев у соседей. Однако в многоэтажном доме перечисленные ошибки существенно ухудшат обогрев в соседних квартирах. Они приводят к разбалансировке теплоконтура.

Коротко о главном

Байпас — это перемычка между подачей и обраткой или обход определенного участка отопительной сети. Он нужен, чтобы не отключать все теплоснабжение в доме, если необходимо отремонтировать обвязанное оборудование — батарею, полотенцесушитель. Обвод также используется для установки электронасоса. При его наличии контур будет продолжать обогревать помещения, даже если произойдет прекращение подачи электричества. При этом насос всегда можно отключить для ремонта или замены.

Байпас-перемычка может иметь вид трубы без регулировки. Обвод также создается с клапанным или инжекционным автоматическим управлением при обязательной установке электронасоса. Труба-перемычка еще может иметь ручное регулирование при использовании только одних шаровых кранов.

Байпасная линия также используется при установке трехходового клапана во время обвязки коллекторов теплого пола, твердотопливного котлоагрегата, термоаккумулятора и даже калорифера воздушной отопительной сети. Арматура и перемычка-трубопровод применяется при создании узла подмеса. Однако его никогда не монтируют при обвязке радиатора-теплообменника в многоквартирных домах. Это одна из распространенных ошибок.

Как думаете — почему раньше во время строительства многоэтажных домов в кухонных помещениях не делали перемычку-байпас, когда устанавливали радиатор?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Что такое байпас в системе отопления

Байпас – специальный перепускной для непременного обеспечения функционирования системы на случай нештатного (аварийного) состояния

Обсуждение материала : 0

2601

отопительные системы водопровод

В загородном доме жить комфортно, если он оснащён всеми современными коммуникациями, включая эффективную систему отопления. Плохо, когда в доме холодно или жарко. Нужна умеренная температура воздуха в помещениях, независимо от времени года.

Система отопления должна быть установлена с использованием всевозможных устройств, способствующих её комфортности при эксплуатации и ремонте, если это потребуется. А это можно достичь с помощью инженерного устройства байпаса (от английского bypass «обход»). Многие ещё не слышали о таком устройстве. Только люди, имеющие техническое образование, могут знать, что такое байпас, для чего он нужен.



Устройство байпаса

В системе отопления всегда есть труба, по которой вода приходит, например, в радиатор. Она поступает горячая. Из батареи вода, уже отдавшая тепло, уходит по другой трубе. Вот между этими двумя трубами и устанавливается байпас в виде небольшого отрезка трубы, но меньшего диаметра. Получается своего рода перемычка. Их можно установить во многих местах системы.

Такая вставка трубы нужна для нескольких целей:

  • Регулировка нагретой воды в радиаторах отопления.
  • Поддержка функционирования энергозависимых систем.
  • Повышение эффективности системы.
  • Регулировка нагретой воды в радиаторах отопления.

Этот процесс может осуществляться как автоматическим способом, так и вручную. Преизбыток нагретой воды в радиаторе отопления может благодаря байпасу быстро уйти в вертикальный стояк.

При аварийной ситуации какой-то батареи, можно не отключать всю систему отопления дома. Байпас сослужит в этом случае в роль затычки. В зимнее время любой хозяин оценит возможность, не остужать все помещения во время ремонта какого-то участка системы отопления.



Перебои с электричеством не влияют на работу системы отопления

Конструкция замкнутых систем отопления предусматривает использование циркуляционного насоса, благодаря работе которого обеспечивается теплоотдача радиаторов отопления. Он работает от электричества. При частом отключении электричества, возникает проблема с работой насоса. Что надо делать, чтобы избежать таких неприятностей при отсутствии энергии.

Байпас – спасение. Перемычка на трубе, по которой поступает горячая вода к насосу, закрывается, а на основной магистральной трубе кран открывается. Горячая вода не будет задерживаться более неработающим насосом. Пока отсутствует электричество в доме, отопление будет циркулировать естественным способом.

Для автоматизации такого процесса, когда необходимо переключать краны, надо поставить клапан в байпас. Можно на нём устанавливать очистной фильтр или обратный клапан, который монтируется ближе к теплоносителю.

Байпас, правильно установленный между стояком и циркулярным насосом, представляет собой надёжную затворную арматуру для всей системы. Перемычка должна находиться в горизонтальном положении, чтобы магистраль была защищена от попадания воздуха. Воздушные пробки снижают эффективность отопления.



Восстановление однотрубного отопления

В современном строительстве частного сектора однотрубное отопление уже не используется. В старых постройках можно увидеть такое отопление. Для повышения эффективности старой однотрубной системы отопления можно сделать перемычку.

Для этого необходимо придерживаться правил:

  1. Место для байпаса надо выбирать ближе к радиатору отопления.
  2. Устанавливается обводная труба, у которой диаметр меньше, чем у основного трубопровода, прямо в месте монтажа. Используется тройник сварные стыки. Можно использовать готовые байпасы такой конструкции, которые имеются в продаже. Они имеют резьбовое соединение.
  3. Между байпасом и входным отверстием батареи монтируется вентиль для регулировки.

Теперь в доме с однотрубной системой отопления можно устанавливать любой микроклимат. Байпас выступает в качестве терморегулятора.



Байпас и экономия энергии

Система отопления поглощает много энергии. Затраты на неё очень большие, поэтому вопрос, как сэкономить волнует всех обывателей. Те, кто установил байпас в систему отопления своего жилища, уже почувствовали разницу в расходе энергии.

В частном доме, где система отопления автономна, можно после установки байпаса контролировать объем теплоносителя, регулировать на треть его эффективность. Радиаторы отопление при этом могут соответственно изменить эффективность теплоотдачи на 10%.

Жарко в доме никогда не будет, значит, обыватель будет экономно тратить денежные средства на отопление. Система отопления получается сбалансированной. Байпас становится рычагом по созданию нормальной температуры в помещениях в любой мороз, при этом денежные средства зря не расходуются.



Заключение

Однако некоторые хозяева, при монтаже системы отопления не придают значения установке байпаса, обходятся без него. Они не задумываются о том, что впоследствии наверняка будут какие-то ремонтные работы, при которых необходимо будет, отключать систему, сливать всю воду, а уж только потом делать ремонт. Затем снова надо заполнять систему и нагревать всю воду. Это и время, и большие затраты энергии.

С байпасом таких проблем нет. Всего-то надо, открыть шаровой кран на байпасе, закрутить вентиля на отопительной батарее, которая протекает. Радиатор можно снимать, менять, ремонтировать сколько угодно времени, а система отопления будет работать в прежнем режиме.
