Расширительный бак в системе отопления – установка и подключение

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

  • компенсация теплового расширения воды в закрытых системах отопления;
  • в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
  • в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
  • поглощать излишки нагретой воды в сети горячего водоснабжения.
Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен.

Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке.

Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л  станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка.

Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх.

Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

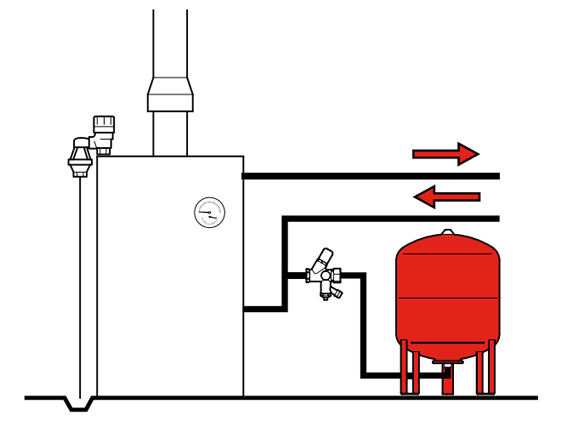

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой.

Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети.

Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Заключение

Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, вам лучше знать, как проверять и корректировать давление в бачке при эксплуатации. Его снижение или скачки – одна из причин, по которой автоматика газового котла отключает горелку. Если нет серьезных протечек теплоносителя, то первым делом следует измерить манометром давление воздуха в камере резервуара.

Правильное подключение расширительного бака

Чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак.

31. 10.2019

Расширительный бак применяют, чтобы сбрасывать излишнее давление в отопительной системе. При правильно подобранном объеме бачка гидроудар практически исключен. Но чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак. При соблюдении всех правил элемент будет радовать долгой службой, исполняя свои обязанности на все 100%. Функции расширительного бака   Итак, расширительный бак [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/gidroakkumulyatory_i_rasshiritelnye_baki/rasshiritelnye_baki/ ] (далее РБ) нужен, чтобы вбирать в себя лишнюю воду, которая расширяется от нагрева. Тем самым внутри системы давление поддерживается на стабильном уровне. Подробнее об этих приборах можно прочитать в нашей статье "Для чего нужен расширительный бак [ https://mirnasosov.ru/news/dlya-chego-nuzhen-rasshiritelnyy-bak-v-sisteme-otopleniya/ ] ". В зависимости от разновидности системы (открытая или закрытая), в нее включают открытый или закрытый РБ.
Правила их установки кардинально различаются.   Схема подключения расширительного бака открытого типа   В открытых системах теплоноситель движется по трубам за счет эффекта конвекции. Горячая вода из котла стремится в верхнюю точку системы и далее направляется к радиаторам, отдает им тепло и направляется по «обратке» в котел.   РБ открытого типа представляет собой любой открытый резервуар: часто это сварной металлический бак или даже пластиковая канистра. Крышка такой емкости нужна только чтобы не допустить внутрь различный сор.   [ /upload/medialibrary/063/063e0c9edc9d1211dc437621e84f127f.jpg ] Прямое сообщение с атмосферой нужно не случайно. При естественной циркуляции теплоносителя в верхней части труб скапливаются пузырьки воздуха. РБ открытого типа не только вмещает в себя лишнюю воду, но предотвращает завоздушевание, отводя воздух в атмосферу.   В силу этих особенностей подключение расширительного бака открытого типа предполагает разместить его выше всех остальных элементов: под потолком, на чердаке и. т.п. Есть некоторые нюансы монтажа.   - Если открытый бачок ставят на чердаке, необходимо качественно утеплить его на зиму, чтобы вода внутри не заледенела.    - Сообщение с воздухом предполагает испарение жидкости из бачка. Если слишком много воды испарится, то восполнить ее будет нечем, а образовавшаяся пустота в системе отопления заполнится воздухом. Результатом может стать коррозия внутренних поверхностей и образование воздушных пробок. Потому необходимо контролировать уровень воды в резервуаре.    Подключение расширительного бака закрытого типа   Систему отопления закрытого типа тщательно  рассчитывают  и составляют ее проект, который включает местоположение расширителя. Мембранный расширительный бак – это резервуар в форме цилиндра, который изнутри разделен на 2 камеры: для воздуха и для воды. Объем прибора подбирают исходя из объема воды или антифриза во всем контуре - он должен превышать 1/10 от этого количества.   Еще об объеме: если вы планируете поменять воду на антифриз, то нужно  добавить еще один расширитель, поскольку объема прежнего уже не будет достаточно. Антифриз при высокой температуре расширяется сильнее, чем вода. [ /upload/medialibrary/7a2/7a29f99124662fe95ed6be06c6c0c553.jpg ]   При проектировании отопительной системы нужно учитывать такие моменты: - РБ закрытого типа нужно установить на удобном уровне для обслуживания. То же касается его частей и дополнительных элементов, например, отсекающего крана, предохранительного клапана. - Если РБ предназначен для напольного монтажа, не следует ставить его врлотную к стене. - Трубы, которые подводятся к РБ, нужно дополнительно закрепить на стене. Вес подводящих труб и различной арматуры не должен ложиться на соединение патрубка бачка и трубы.   Куда ставить расширительный бак: на подачу или обратку?   Расширитель лучше всего ставить на прямой отрезок трубы, где вода не сильно завихряется.   Большинство мастеров едины во мнении, что устройство лучше всего устанавливать на обратную магистраль. Такое решение продлевает жизнь мембраны бака, потому что так она контактирует с водой температурой 50-60 градусов. Если ставить элемент на подающую магистраль, близкая к закипанию вода станет агрессивно изнашивать грушу изнутри. С точки зрения функциональности нет разницы, куда устанавливать расширительный бак закрытого типа, он везде будет работать одинаково. [ /upload/medialibrary/b83/b8335764a382157930d46739978a5f57.jpg ] Как расположить мембранный расширительный бак? Монтаж устройства возможен сверху над трубой, снизу или даже горизонтально. Основную свою функцию при этом бачок будет выполнять одинаково. Но самое оптимальное расположение – сверху над трубой, когда воздушная камера оказывается сверху. Если расположить РБ снизу, то жидкость свободно затекает сверху из трубы прямо на мембрану. Если груша растрескается, то жидкость сразу просочится в воздушную камеру, и прибор станет неисправен. При расположении прибора над трубой опасность трещин, протечки, проникновения пузырьков воздуха в жидкую среду намного ниже, а срок эксплуатации – дольше.   Устройства для подключения расширительного бака   Отсечной кран с америкнкой   Самый оптимальный способ установки РБ – с помощью отсечного крана с накидной гайкой - американкой. Так устройство будет удобно обслуживать: вы можете перекрыть доступ воды к баку, снять его и заменить, или же установить новую мембрану. Для максимального удобства можно поставить тройник на подводящую трубу и подключить дополнительный кран – для слива содержимого бака. Если невозможно отрезать доступ теплоносителя в РБ, то для съема емкости придется ждать, пока теплоноситель в трубах остынет, и снять часть обвязки.   Предохранительный клапан Часто он идет в комплекте с РБ. В противном случае лучше докупить и установить клапан недалеко от расширителя. Если последний не справляется, и давление в системе нарастает, клапан сбрасывает излишки воды.   Манометр Манометр наглядно показывает ситуацию с давлением. Если предохранительный клапан не срабатывает автоматически, манометр подскажет, когда нужно стравить напряжение вручную. [ /upload/medialibrary/e3d/e3dd8fe9367fe3e1b4771fe475cdff59.jpg ]   Проверка давления Как проверить и отрегулировать уровень давления при подключении расширительного бака? Это делается путем накачки или стравливания воздуха из воздушной камеры. Уровень давления в ней должен быть такой же, как и во всем отопительном контуре. Для проверки давления откручивается пластиковая крышка сверху, и в открывшийся золотник бака вставляется автомобильный манометр для шин. Подкачать воздух можно обычным автомобильным насосом, а стравить можно нажатием на шток золотника. После подключения расширительного бака можно заполнить трубы жидкостью, а затем включить котел. Все, бак успешно установлен! С Вами были специалисты Мира Насосов [ https://mirnasosov.ru/ ] ! В нашем интернет-магазине большой выбор расширительных баков любого объема. У нас можно заказать профессиональную установку расширительного бака в Нижнем Новгороде от мастеров со стажем! Обращайтесь по телефону  +7 (831) 258-00-32 [ tel:+78312580032 ]  или же в контактную форму сайта!

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую - газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам относятся:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.
