Как пошагово производится установка водостока своими руками

Содержание статьи

Водосточная система — это неотъемлемая часть любого здания. Она защищает его фасад от влаги, которая скапливается, а затем стекает по крыше вниз. Сегодня элементы таких систем изготавливают из различных металлов, в том числе и меди, и разных видов пластика.

Подготовка к установке водостока

Водосток своими руками может быть устроен из любого материала, так как инструкция по монтажу одна на всех. Связано это с тем, что они имеют одинаковую структуру, вне зависимости от материала изготовления отдельных их элементов.

Вернуться к содержанию ↑

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

Монтаж крепежных элементов

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

  • Стропильная система;
  • Стена.

Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см.

При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу.
Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Установка воронки

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

Соединение желобов

Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

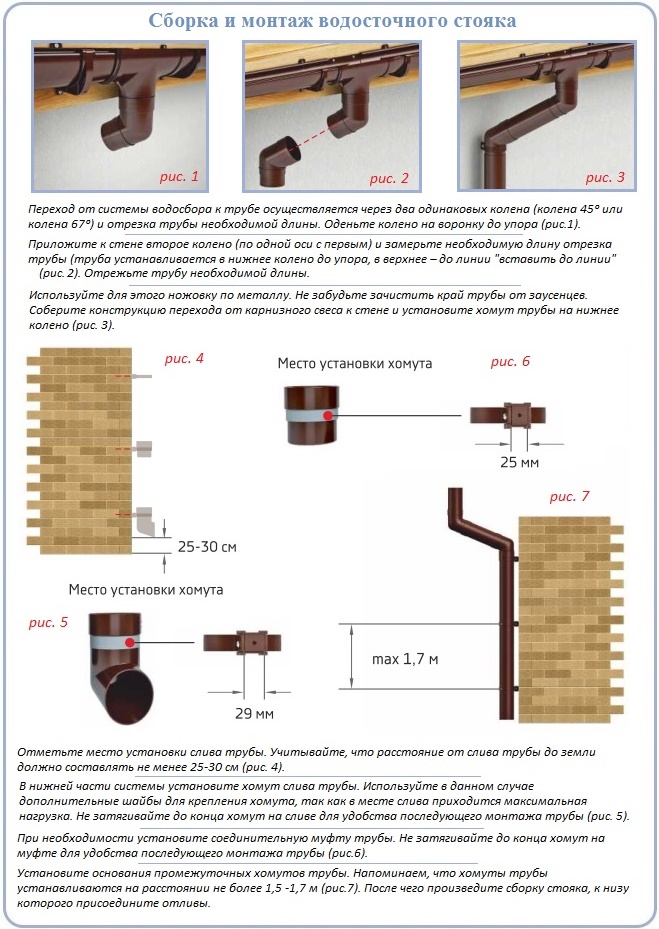

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Установка колен

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено.

Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Слив водостока

Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.

Вернуться к содержанию ↑

Вывод

На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.

Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!

Вернуться к содержанию ↑

Монтаж водостоков

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Водосточная система своими руками – Кровля крыши для дома

Частный дом, как может показаться многим, это не только отличное вложение средств, но и, как показывает практика, место постоянной работы и кропотливого труда по поддержанию в порядке не только стен внутри здания, но и снаружи, к которому, кроме этого, добавляется и крыша и участок вокруг дома.

И, как правило, в таком варианте любая мелочь имеет большое значение, будь-то дымоходная труба или козырек над дверью. Одним из таких важных мелочей, дающих возможность поддерживать дом в надлежащем состоянии, является водосточная система дома.

Сама по себе водосточная система не представляет собой ничего сложного, и, как показывает практика, вполне по плечу любому мало-мальски знакомому с основными азами работы с плотницкими инструментами собрать водостоки в своем доме самому.

Однако, прежде чем приступать к работам, будет оправданно оценить возможности покупки, сборки и монтажа соответствующей системы самостоятельно или же выбрать вариант найма подрядной фирмы даже для такого дела.

Опыт показывает, что в домашних условиях мастера не ищут легких путей и довольно успешно изготавливают и монтируют водосточную систему сами:

  • из листового оцинкованного железа – в этом случае самостоятельно производится разметка, раскройку и изготовление водосточных желобов, водосточных воронок, и водосточных труб, сборка всех металлических элементов и их последующий монтаж. Недостатком такого подхода является то, что необходимо уметь работать слесарными инструментами и иметь представление о работе жестянщика.
  • из канализационных ПВХ труб изготавливаются желоба и воронки, и далее монтируются как водосточная система. Относительно дешевый вариант, но требующий большой аккуратности и неограниченной фантазии, без гарантии, что результат оправдает ожидания.
  • монтаж слива из готовых элементов, предлагаемых торговлей. Конечно, для настоящего домашнего мастера этот вариант сбора водостока не совсем приемлем из-за быстроты сборки и отличного результата работы, к тому же такие водостоки после сборки не требуют постоянных переделок и улучшения конструкции.
  • А также из подручных средств.

Проектирование водостока и выбор водосточной системы

Проектирование системы водостока рассматривается еще в процессе рассмотрения проекта здания.

Сама форма кровли подсказывает вариант выбора водосточной системы:

  • плоская крыша с парапетом отдает предпочтение внутренней системе водоотвода;
  • стропильная система крыши, независимо от типа крыши предусматривает внешнюю водосточную систему.

Проектирование же самой системы требует при расчете диаметра водосточных труб, независимо от типа систем выполнение требования расчета 1,5 кв. сантиметра диаметра трубы на 1 кв. метр крыши здания.

Однако существуют и другие расчетные показатели водосточных систем.

Например, для зданий со стропильной системой кровли существуют различные по размерам системы водоотводов:

  • для скатов с площадью до 50 кв. метров
    рекомендуются желоба шириной 100 мм с водосточными трубами диаметром 75 мм;
  • для скатов от 50 до 100 кв. метров рекомендуются желоба шириной 125 мм с водосточными трубами диаметром 87 мм;
  • для скатов свыше 100 кв. метров рекомендуются желоба шириной 150 мм с водосточными трубами диаметром 100 мм.

Схема, чертеж водосточной системы

Кроме этого в расчет берутся:

  • количество кронштейнов – по 1 шт. через каждые 50 см.
  • количество водосборных воронок – воронка устанавливается в оптимальном варианте каждые 10 метров, если скат крыши больше такого расстояния, то устанавливаются две воронки в противоположных концах ската;
  • длина водосточных труб зависит от длины высоты здания и количества водосборных воронок.
  • крепления водосточных труб рассчитывается из расчета 1 крепление на 1,2 – 1,5 метра трубы;
  • другие элементы рассчитываются в зависимости от необходимости применения в водосборной системе дома.

Наружный водоотвод и его самостоятельный монтаж

Самостоятельный монтаж наружного водоотвода своими руками практически не представляет особой трудности. Принципиальным в монтаже наружных элементов является правильное расположение и последующее крепление кронштейнов водосборных желобов.

Монтаж остальных элементов не требует высокой квалификации, правда, при этом требования соблюдения техники безопасности следует выполнять неукоснительно.

Разбивая поэтапно процесс устройства наружного водостока на небольшие технологические операции весь процесс можно представить в виде плана:

  • сделать разметку мест крепления кронштейнов желобов, проверка и выставление уклона;
  • крепление кронштейнов;
  • монтаж желобов, соединение элементов, установка водоприемных воронок;
  • установка защитных сеток в желобах;
  • установка креплений водосточных труб;
  • соединение и закрепление в держателях труб;
  • установка сливов.

Однако, следует заметить, что при монтаже наружного водоотвода этот план может быть и существенно скорректирован из-за наличия других особенностей дома.

Например, при установке угловой водоприемной воронки, во внутреннем углу здания нелишне установить дополнительную пластину, защищающую от перелива воды через край воронки, а при наличии карнизного выступа придется устраивать обход карниза с помощью дополнительных колен с различным углом изгиба.

Инструменты и расчет материалов

Приступая к самостоятельному монтажу водосточной системы подготовительный этап должен занимать наибольшее внимание, поскольку правильная организация и наличие необходимых материалов существенно облегчат дальнейшую работу.

Приступая к работе по установке наружного водоотвода одноэтажного частного дома, скорее всего, потребуются:

  • электрический перфоратор с набором сверл и буров;
  • электрический удлинитель;
  • аккумуляторный шуруповерт с набором бит;
  • ножницы по металлу;
  • болгарка и отрезные круги;
  • ручной слесарный инструмент;
  • разметочный шнур, уровень;
  • рулетка;
  • лестница и веревка.

Расчет материалов проводится заранее, но все же рекомендуется купить расходных материалов на 10 – 15% больше, а при покупке элементов водостока заранее договорится с продавцом о возможности возврата неиспользуемых элементов.

В случае использования для монтажа готовых элементов водостока для правильного расчета необходимых материалов необходимо взять инструкцию по монтажу выбранной системы, как правило, производители для облегчения выбора в рекламных целях кроме наглядных стендов с вариантами монтажа водостоков предлагают в печатном виде рекламу с поэлементным описанием.

Общие правила установки водосточной системы

Приступая к монтажу, следует придерживаться некоторых правил обязательных для установки всех видов водосточных систем:

  • монтаж водосточной системы начинается с верхней точки водосточного желоба;
  • соединение желобов, водосточных труб, сливов и переходников должен производиться по ходу воды;
  • система желобов и водосточных труб должна находится минимум на расстоянии 7-8 сантиметров от наружной стены, для исключения попадания влаги на стену;
  • сливы должны быть обращены в сторону естественного уклона, для обеспечения быстрейшего отвода воды;
  • окончательное закрепление желобов должно производиться после проверки правильности выставления уклона.

Изготавливаем водосточную систему

Приступая к проектированию и сборки внешней водосточной системы необходимо помнить, что сбор и направленный отвод воды с крыши кроме положительных моментов имеет и отрицательную сторону.

При концентрации воды в одном месте при отсутствии водосточной системы, которая быстро и эффективно отводит воду в грунт, возможно временное подтопление фундамента здания, просачивания воды в подвальное помещение, накопление воды на прилегающем участке. Решение такой проблемы возможно только с установкой водостока.

Установка водостока

Установка водостока при помощи готовых элементов ливневой канализации производится в подготовленные траншеи с песчано-гравийной подушкой. Готовые элементы устанавливаются в траншеи, закрепляясь между собой в конструктивные замки. По верху укладывается защитная решетка.

В отдельных случаях рекомендуется отвод дождевой воды в специально проложенные в грунт под уклоном перфорированные трубы.

Проводим монтаж водостока

Монтаж элементов водостока, как лучший вариант, проводится до установки кровельного покрытия на крыше. В таком случае все работы проходят с наименьшими трудностями. В случае монтажа водостока на уже готовую крышу не исключено, что возникнет необходимость в демонтаже отдельных элементов кровли.

Установка крепежных элементов для желобов водосточной системы

Установка кронштейнов:

  • сначала устанавливаются кронштейн в самой высокой и в самой нижней точки ската крыши, при этом кронштейн в наивысшей точке закрепляется надежно, а в минимальной только наживляется, поскольку его положением будет регулироваться уклон желоба.
  • по разметочному шнуру выравниваются и устанавливаются остальные крепления с шагом 50 – 70 сантиметров;
  • проверяется правильность установки, чтобы на место установки кронштейна не пришлось соединение желобов или водосточная воронка;

Монтаж водоприемных воронок, водосточного желоба и заглушек

Монтаж желобов производят от наивысшей точки, постепенно перемещаясь к месту установки воронки. Край заглушают заглушкой как в наивысшей точке, так и в минимальной точке желоба. Водоприемную воронку устанавливают, как правило, со смещением от угла на 50 – 70 сантиметров от края ската.

Во внешнем углу монтируется соединительный угловой элемент в случае установки желобов по всему периметру дома. При установке воронки во внутреннем углу здания дополнительно устанавливают напротив ендов защитную пластину от переливов

Монтаж колена, водосточной трубы, хомутов и слива

Для обхода карниза от водосборной воронки к водосточной трубе устанавливают колена или «лебединую шею», при этом возможно как установка одного элемента, так и нескольких с различным углом изгиба для перехода в вертикальную водосточную трубу.

Саму трубу крепят кронштейнами к стене, из расчета 1 кронштейн через 1,5 метра. После установки и проверки вертикали трубы производится фиксация трубы в хомутах. Труба не должна пережиматься, но при этом хомуты должны обеспечивать надежное и жесткое крепление.

По окончании крепления трубы монтируется слив, его высота от поверхности должна быть не более 20 – 25 сантиметров.

Распространенные ошибки при монтаже водосточных систем

Наиболее часто при монтаже допускаются следующие ошибки:

  • неправильный выбор желобов – для зданий с большими площадями крыш устанавливаются желоба малых размеров в результате слив производится правильно только при осадках малой и средней интенсивности;
  • достаточно часто в целях экономии для монтажа увеличивают расстояние между кронштейнами желобов, в результате чего сливы не выдерживают нагрузки в зимний период и обламываются под массой льда во время оттепели;
  • неправильно выбранный уклон желоба приводит как к медленному отводу воды, так и в случае большого наклона к намоканию стены;
  • неправильное соединение труб приводит к выходу воды наружу и обмерзанию труб снаружи, что может закончиться их обрушением.

Что сделать для того, чтобы водосток служил долго?

Залог долгой и правильной службы водосточной системы является правильный расчет и монтаж водостока.

Но не только это влияет на долговечность. Регулярное обслуживание, чистка стоков от листьев, проверка креплений, осмотр всех элементов, позволят водостоку прослужить не один десяток лет.

Однозначно на увеличении срока службы водостока отразится установка снегозадержателей на крыше и как идеальный вариант системы автоматического размораживания водостока.

Наличие таких элементов хотя и потребуют определенных вложений, но полностью окупаются в первый год эксплуатации, поскольку своей работой практически снимают опасность разрушения водосточной системы при резких колебаниях температуры, сводя к нулю риск обледенения.

Типы водостоков

Немаловажно перед началом конструкторских работ вникнуть в особенности конструкции и функциональные особенности типов водосточных систем.

Сегодня в современном гражданском и промышленном строительстве конструируются и монтируются две основные системы водостоков:

  • система внутреннего водостока осадков с крыши здания;
  • внешняя водосточная система.

Внутренняя система водоотвода

Внутренняя система водоотвода, как правило, применяется в зданиях с плоской крышей бассейного типа. Отличительной особенностью ее является наличие водоприемных колодцев в самой кровле здания, куда, благодаря уклонам кровли, происходит сбор талой и дождевой воды.

Далее, вода по трубам дождевой канализации, проложенным внутри здания, проходит и выводится наружу или направляется в общую систему канализации.

Такая система имеет ряд недостатков:

  • требует регулярных осмотров и очистки;
  • при засорении внутри здания трубы дождевой канализации, возможны образование протечек и застой воды на крыше дома;
  • практически не применяется в индивидуальном строительстве.

Наружная система водостока

Наружная система водостока применяется в основном в зданиях, имеющих крыши со стропильной системой. Наружные водостоки устраиваются по карнизу кровли, обеспечивая сбор вод в водосточные желоба и дальнейшее направление их по трубам вниз к местам слива.

У такой системы водостока все элементы находятся снаружи здания. Для круглогодичной работы таких систем предусматривается устройство дополнительных элементов, не позволяющих в холодное время замерзать воде.

Типы желобов

В расчете водосточной системы особой роли не играет то, какой формы будут водосборные желоба и их цена, однако, следует учесть, что при самостоятельном изготовлении водосточных желобов из листового металла, могут возникнуть определенные трудности.

При этом трудности могут возникнуть не только в технологическом плане, но и в плане дальнейшей эксплуатации – важно правильно не только рассчитать жесткость конструкции, но и воплотить это на практике.

Сегодня в основном используются желоба, различаемые по форме поперечного сечения:

  • желоба полукруглой формы – наиболее распространенный вид желобов, как из металла, так и изготовленные в пластиковом варианте;
  • желоба квадратной формы – изготавливаются в основном из металла и в большинстве кустарным способом;
  • трапециевидные желоба, форма желобов чаще используемая в промышленных водосточных системах;
  • прямоугольные желоба, как и трапециевидные в основном используются в промышленных водосточных системах, ввиду большего по сравнению с другими видами поперечного сечения и простоты изготовления;
  • желоба, имеющие полуэллиптическую форму – в основном изготавливаются из пластика, по сравнению с полукруглыми желобами имеют большую площадь и используются в зданиях с солидной площадью крыши.

как выбрать и рассчитать водосточную систему для загородного дома


Существует несколько видов водосточных систем: металлические и виниловые, оцинкованные и полимеризованные, выполненные методом литья и экструзии, изготовленные в России и зарубежом. Каждый тип водостоков имеет свои преимущества и недостатки, способы монтажа, возможности и ограничения. В этом материале мы постарались разобраться в основных аспектах выбора водостоков для SIP-коттеджей и зданий, выполненных по каркасной технологии строительства домов.

Выбор водосточной системы

Чаще всего выбор водостока сводится к оценке двух стройматериалов — пластика и металла. Каждый из них имеет свои сильные и слабые стороны, которые прямо или косвенно отражаются на долговечности водостоков и удобстве их эксплуатации. Давайте сравним кон пластиковые конструкции с изделиями из наиболее популярных металлов.

Пластиковые водосточные системы

Практически все элементы пластиковых водосточных систем изготавливают из поливинилхлорида (PVC) с аддитивами — добавками, которые отвечают за морозостойкость и другие свойства, нехарактерные для чистых полимеров.

Водосточные системы ПВХ имеют ряд неоспоримых преимуществ:

  • Невосприимчивость к ультрафиолету и коррозии.
  • Высокая прочность пластика перед ударами и нагрузками.
  • Малый вес, удобный для транспортировки и монтажа.
  • Легкий монтаж без необходимости покупки специального инструмента.
  • Простое обслуживание при помощи мыла и воды под давлением.
  • Большой выбор цветов и вспомогательных комплектующих.
  • Температурный режим -40…+70 °C.

Благодаря методу ко-экструзии производители виниловых водостоков научились делать двуслойные трубы, которые обеспечивают идеальную гладкость внутреннего покрытия и защиту от температурных деформаций покрытия внешнего.


Из недостатков водостоков ПВХ можно выделить:

  • Риск механического повреждения, особенно на высоких домах из СИП-панелей.
  • Невозможность ремонта испорченных деталей (только замена).
  • Высокий коэффициент линейного расширения.

Стоит отметить, что по способу монтажа выделяют клеевые и бесклеевые пластиковые водосточные системы. При клеевом методе соединения или «холодной сварке» полимера применяют специальные смеси, которые обеспечивают высокую герметичности системы. Однако данный метод имеет существенный минус: в случае протечки элемента заменить его невозможно — придется вырезать и менять часть конструкции водостока. Второй метод — бесклеевой — заключается в использовании каучуковых резинок, выполняющих функцию замка или прокладки. Резинки легко поддаются демонтажу, однако требуют периодической чистки и замены.

Металлические водосточные системы

Водостоки из металлопрофиля имеют несколько разновидностей: медные, цинк-титановые, стальные оцинкованные, оцинкованные с полимерным покрытием. Их отличия металлов — стоимость и длительность эксплуатации.

Можно отметить следующие преимущества металлических водосточных систем перед аналогами из ПВХ:

  • Более высокая прочность перед механическим и ударным воздействием.
  • Способность принять большую снеговую нагрузку.
  • Расширенный температурный режим -60…+130 °C.
  • Стабильность габаритов при смене времен года.
  • Негорючесть материала.


Однако, водостоки из металла имеют множество ограничений в применении, и, как следствие, обладают серьезными недостатками:

  • Высокая стоимость деталей.
  • Значительный вес системы и невозможность монтажа на легкую кровлю.
  • Появление ржавчины при нарушении защитного слоя на стальных трубах.
  • Ограниченный выбор цветов.
  • Сложность монтажа.

Таким образом, металлические водосточные системы являются менее практичны и подойдут далеко не каждому домохозяйству. Тем не менее, это не мешает делать выбор в пользу металлоконструкций при необходимости покупки более прочных и долговечных водостоков в условиях холодного или жаркого климата, а также при большом строительном бюджете.

Состав водосточных систем

Конструкция всех без исключения водосточных систем включает:

  • Желоба — специальные направляющие полукруглого, овального или прямоугольного сечения, предназначенные для сбора дождевой и талой воды с поверхности кровли. В передней части могут иметь канавку-перелив, на задней кромке — ребро для увеличения поперечной жесткости детали.
  • Кронштейны и крюки — крепежные элементы, поддерживающие желоба на кровле. Крепятся к лобовой доске кровли, на стропильную ногу или на первую планку обрешетки. Кронштейны и крюки будут не так заметны, если приобрести данные элементы в цвет желобов.
  • Воронки — детали водосточной системы для загородного дома, предназначенные для консолидации и направления воды из желобов в трубы. По типу могут быть правыми, левыми и проходными. Правые и левые воронки устанавливают в конце водостока, проходные — в любом месте. Изделия имеют стенку, выполняющую роль заглушки с одной стороны детали.
  • Колена — специальные детали в форме короткой трубы, загнутой на угол. Они соединяют воронки желобов в районе карниза с водосточными трубами, а также отводят воду от фасада в нижней части конструкции, расположенной на уровне фундамента здания.
  • Трубы — основная водосбрасывающая единица системы круглого или прямоугольного сечения. Для удобства домовладельцев производители предусмотрели трубы длиной от 1 до 4 метров.
  • Хомуты — детали для крепления водосточных труб к фасаду коттеджа. Могут инсталлироваться на две точки опоры или один длинный метиз. Существуют модели с защелкой и элементами для завинчивания.
  • Муфты — изделия для соединения пластиковых труб одного диаметра, изготовленных методом экструзии.

В составе водосточных систем числятся не только обязательные, но и дополнительные конструктивные элементы:

  • Тройники — отрезки трубы с боковым выходом для подключения еще одной трубы водостока. Служат объединяющим звеном двух принимающих труб в одну сточную.
  • Ливнеприемники — накопительные элементы, которые обеспечивают связь водостока с трубами дождевой канализации. Защищают поверхность перед зданием от появления луж и подтопления территории.
  • Сетки (решетки) — специальные насадки для водосточной системы из оцинкованной стали или полимера. Устанавливаются на желоба водостоков для защиты труб от попадания перьев птиц, листьев, веток и других предметов, засоряющих внутренние полости системы.
  • Уплотнители — используются только в неклеевых конструкциях для достижения максимальной герметичности потенциально проблемных соединений. Детали выполнены из EPDM-резины (этилен-пропилен-диен-мономер), по составу аналогичны каучуку.

Расчет водосточной системы

Прежде чем выбрать водосточную систему и отдать деньги за конкретный продукт, необходимо рассчитать количество и метраж ключевых элементов будущей конструкции.

Расчет желобов

Стандартный водосточный желоб обладает длиной 300-400 см. Он закрепляется на крюки и кронштейны, которые устанавливают с шагом 60-90 см так, чтобы обеспечить уклон желоба не менее 1 см через каждые 300-400 см. Количество желобов в погонных метрах равно периметру основания крыши дома из СИП-панелей. Для коттеджа из примера понадобится 10 единиц желобов по 300 см и одна единица желоба по 400 см.


Расчет угловых желобов

Угловые желоба 90° и 135° крепят на внешних и внутренних углах кровли. В нашем примере потребуется 4 наружных и 2 внутренних детали, каждая с углом 90°. Если здание имеет нестандартные острые или тупые углы, потребуется заранее выбрать производителя водостоков, который предлагает модели с такими углами.


Расчет воронок, заглушек и соединителей

В примере, показанном на схеме, используется 4 воронки — по 2 с каждой стороны длиной более 10 метров. Заглушки устанавливаются в местах разрыва системы — в данном случае их две. Количество соединителей желобов зависит от длин последних, в нашем примере их 17 штук.


Стоит отметить, что в большинстве случаев углы крепят напрямую к желобу, и дополнительные соединители не требуются. Однако при установке пластиковых водосточных систем на клей необходимо использовать два типа соединителей: обычные и компенсационные.

Соединители компенсационного типа предназначены для крыш со сторонами длиной более 8 метров. Такой тип соединителей компенсирует линейное расширение желоба при нагреве и охлаждении детали солнечными лучами. Для нашего примера потребовалось бы четыре обычных соединителя и один компенсационный, на самую длинную сторону кровли.

Монтаж водосточной системы

Установка водосточной системы — не самое простое занятие, особенно, когда речь идет о двухэтажном коттедже со сложной архитектурой и формой крыши. Серьезный объем работ лучше всего доверить профильной бригаде монтажников. Если же вы владеете небольшим дачным домиком или коттеджем прямоугольного типа с одноуровневой кровлей, весьма реально обнести дом водостоком без помощи специалистов.

Порядок монтажа:

1. Воронки

Монтаж водостоков начинается с крепления воронок. Их устанавливают в тех местах, где будут располагаться водостоки. Процедура монтажа начинается с воронок в системах, где воронки выполняют дополнительную функцию соединителя желоба.

2. Элементы крепления для желобов

Кронштейны, крюки или держатели крепят на расстоянии, указанном в инструкции к водосточной системе. Обычно это 50-60 см., т.к. средний держатель выдерживает нагрузку в 75 кг. Закрепить кронштейны необходимо таким образом, чтобы уклон желобов к воронке составлял около 1 см на каждые 300-400 см. Держатели крепят на лобовую (ветровую) доску, ориентируясь на бечевку.

3. Желоба водостока

Желоба укладывают в держатели, стартуя от воронки. Край желоба необходимо вставлять в фиксатор с небольшим усилием, так, чтобы конструкция защелкнулась. Для обеспечения герметичности соединения желобов используйте спайки, клей «холодную сварку» или соединительные элементы от производителя. Если вам требуется уменьшить длину желоба из ПВХ, воспользуйтесь ножовкой или болгаркой, а пластиковые заусенцы аккуратно уберите напильником.

4. Заглушки

В тех местах, где необходимо обогнуть выступающие части фасада или угол дома, к желобам закрепляют углы. После этого на торцевую часть желобов устанавливают боковые заглушки. Они защитят систему от переливания воды.

5. Колена

По окончанию монтажа верхней части водосточной системы устанавливают верхние угловые коленья, которые должны быть повернуты в сторону фасада.

6. Водосточные трубы

На нижний выход колена устанавливают водосточную трубу: при помощи соединительной муфты или методом насаживания, если трубы развальцованы и имеют неравный диаметр с разных концов. Процедура монтажа проводится поэтапно, от кровли к фундаменту дома, то есть сверху вниз. Нельзя крепить трубы к стене вплотную. Расстояние от стенки трубы до стены дома должно составлять от 3 до 8 см. Это обеспечит продув фасада, отсутствие плесени и паутины.

7. Хомуты

Для надежного удержания водосточных труб изделия крепят к фасаду здания при помощи хомутов. Каждый хомут устанавливают на один или два крепежных элемента в зависимости от количества отверстий на детали. Один хомут устанавливают на каждые 1-2 погонных метра трубы. На этом же этапе при необходимости устанавливают тройники.

8. Слив

Завершающим этапом монтажа водосточной системы является крепление сливного колена. Расстояние между грунтом и краем слива должно составлять не менее 30 см, при установке линейного отвода — 15 см. Это не только сохранит асфальтобетонное или плиточное покрытие вокруг дома, но и положительно отразится на шумоизоляции в деревянном доме.

Инструменты для монтажа водостоков

Для проведения общемонтажных работ потребуются рулетка, линейка, бечевка и строительный маркер. Для установки крепежных элементов во всех частях системы водостока понадобится электрический шуруповерт. При помощи ножовки по металлу можно распилить желоба и трубы из ПВХ, а полосогиб поможет согнуть кронштейн в случае инсталляции водостоков на кровлю без лобовой доски.

Для проверки ровности установки элементов рекомендуется задействовать уровень с жидкой ампулой. Кроме того, в процессе работы потребуется отвертка или удлинитель для бит с длиной рабочей части 120-140 мм, а также стусло-пила для резки деталей водосточной системы под углом. Независимо от вида водосточной системы для загородного дома и материала, которым обшит фасад коттеджа, рекомендуется использовать только оцинкованные саморезы с пресс-шайбой, в том числе кровельные. Саморезы должны иметь плоскую шляпку и достаточный диаметр ввинчивающейся части.

Монтаж водосточной системы своими руками – СтройМастерская


Как установить водосточную систему своими руками, соблюдая инструкцию. Какой потребуется инструмент и материал для самостоятельной установки...


Стекающая с крыши вода причиняет неудобства и жильцам, и прохожим, а кроме того, вредит самому дому.

Поток воды приводит к разрушению покрытия двора и отмостки дома. Чтобы этого избежать, потребуется монтаж водосточной системы своими руками или при помощи специалистов.

Проектируем водосток и выбираем водосточную систему


В проект дома водосточная система закладывается сразу. Но когда он строится своими силами, стоит подумать о водостоке не позднее этапа установки крыши, поскольку крепления для желобов нужно будет монтировать еще до укладки гидроизоляции и кровельного материала.

При проектировании принимаем во внимание следующие параметры:

• площадь,

• материал кровли,

• форма крыши,

• общий вид дома,

• бюджет строительства.

Осуществляя монтаж водосточной системы своими руками потребуются следующие материалы:

• оцинкованная сталь (самый бюджетный вариант, но подвержен коррозии и шумит при дожде),

• пластик (долговечен, легок в монтаже и транспортировке, но хрупок при отрицательной температуре),

• металл с полимерным покрытием (морозоустойчив, но требует периодической обработки антикоррозийными средствами).

Рассматривая конструктивные отличия, лучше остановиться на тех вариантах, где желоб имеет полукруглую форму и ребра жесткости по краю. Предпочтителен диаметр 70-115 мм для дач и гаражей, 115-1130 мм для коттеджей среднего размера. Более узкие желоба и несоблюдение правил о том, как установить водосточную систему, приведут к переполнению и переливу воды.

Необходимые материалы:

• трубы,

• желоба,

• воронки, переходники и муфты,

• заглушки, чтобы не выливалась вода,

• угловые соединения,

• сливы,

• колена и тройники,

• штыри с хомутами для закрепления труб,

• скобы для закрепления желобов.

Начинаем с измерения периметра, где будут установлены желоба. Увеличиваем длину немного, так как придется организовать небольшой уклон и обходить трубы и тому подобные конструкции. Воронки устанавливают каждые 10 метров. Количество труб должно быть равно количеству воронок, их длина равна высоте крыши.

Если Вы хотите соблюсти все правила монтажа водосточной системы, лучше обойти весь дом и посчитать, сколько угловых соединений, заглушек и колен Вам потребуется. Количество креплений зависит напрямую от протяженности желобов (1 крючок пойдет на 1 метр металлического желоба, и 2 – на 1 метр пластикового). Хомутов нужно 2-3 на 1 трубу.

Необходим ые инструменты:

• шуруповерт,

• рулетка,

• болгарка (ножовка),

• лестница.

Установка водосточной системы

Установка конструкций из различных материалов проходит по одной схеме. Только в системе из пластика все элементы соединяют с резиновыми уплотнителями либо проклеиваются. Стальные же системы соединяют скобами с прокладками или встроенными замками.

Инструкция по установке


•   Установка водосточной системы должна начинаться с верхней точки и идти строго сверху вниз.

• Желоб должен иметь уклон к воронке по всей длине 2-3 см на 1 метр.

До установки кровли к стропилам или лобовой доске крепим кронштейны (пластик - каждые 0,5-0,6 м, металл – 0,7-1,5 м), в углах и по обе стороны от воронок устанавливаем дополнительные кронштейны. При креплении на стропила используем металлические кронштейны, а при монтаже на лобовую доску возможно применение пластиковых. Последний кронштейн крепим с учетом того уклона, который будут образовывать желобы.

Дальнейшая установка водосточной системы своими руками проводится после покрытия крыши. Водосточную систему из пластика можно полностью собрать на земле, а потом установить в кронштейны. Если система собирается на здании, то желоб устанавливается на кронштейн, а потом придавливается до тех пор, пока не войдет со щелчком. Желоба стыкуются меж собой при помощи муфты либо угловых элементов (их цепляют на месте стыка к заднему краю желоба, потом заводят за передний и защелкивают в замок). С торцов на желоба устанавливаем заглушки.

Далее прикручиваем к стене хомуты на штырях длиной не меньше 3 см. Монтаж трубы начинаем после того, как соберем ее по всей длине. На ее нижний конец насаживаем слив на высоте 30 см, чтобы вода не попала на стену и фундамент.

Как избавиться от образования льда и сосулек на крыше

Обогрев кровли и водостоков обеспечивает беспрепятственный отвод талой воды. В весенне-зимний период она избавит от очень многих проблем. Ее основа – нагревающий кабель, который монтируется под кровлю и в систему водостока. К системе антиобледенения прилагается инструкция, по которой она и устанавливается.

Но даже при установке такой системы нужно помнить о необходимости регулярно очищать водосток. При правильном облуживании он прослужит Вам долгие годы.

Сайт о кровле крыши: http://vseokrovle. com


Другие материалы по теме:

Гибкая битумная черепица

Плюсы и минусы ондулина

Показать еще статьи из рубрики - Строительство

ПОСЛЕДНИЕ СТАТЬИ

Как выбрать газон

Прежде чем сделать газон на вашем участке, нужно обязательно посоветоваться со специалистами и определить, какой именно вид газона вам подходит, так как они очень сильно отличаются по своему функциональному предназначению...

Подробнее

Монтаж автономной канализации: типичные ошибки

Загородное строительство становится все более популярным. Монтаж автономной системы канализации в этом случае просто необходим...

Подробнее

Основные параметры подбора фасадной краски

Как говорится, встречают по одёжке. Эта пословица актуальна не только для одежды, но и для внешнего вида дома. Пусть он будет иметь изысканный стиль и волшебный дизайн, однако если ошибиться с выбором фасадной краски, то не стоит ждать ожидаемого эффекта.

Подробнее

Услуга аренды спецтехники

Услуга аренды спецтехники позволяет существенно сэкономить финансы.

Подробнее

Яблоня, высаживание и полив

Яблони для своего роста и процветания требуют много воды. Залогом хороших урожаев и здоровья деревьев является подбор идеального места для посадки и предоставления в дальнейшем достаточного количества воды для деревьев...

Подробнее

Люстра, как элемент декора

Из просто, дополнительного источника света, люстра давно стала занимать одно из главных мест в украшении интерьера. ..

Подробнее

Фирмы - производители электроинструментов: краткий обзор

Сегодня невозможно представить себе существование в быту без наличия минимума электроинструмента – аппаратов по механической обработке различных материалов с помощью электропривода...

Подробнее

Многоканальные системы громкой и диспетчерской связи

Использование систем ОДС (оперативно-диспетчерской связи и громкого оповещения) в основном вызвано особыми требованиями к организации связи на производстве...

Подробнее

Как выбрать смеситель для кухни правильно

Как выбрать смеситель для кухни. Выбор смесителя по виду рабочего механизма и изливу, материалу и производителю. Однорычажные системы, двухкрановый смеситель, бесконтактные смесители...

Подробнее

Ипотека: какие нужно собирать документы

Берем ипотеку, с чего начать?

Подробнее

Как установить водостоки если крыша уже покрыта

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства. Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ. Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

  • Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.
Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

  • Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

  • Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.
Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками, изучив инструкцию, в специальной статье на нашем портале.

Когда приходится устанавливать водостоки уже после покрытия крыши?

Теперь нужно несколько уточнить моменты, когда же обстоятельства могут вынудить заниматься монтажом водосточной системы уже после того, как кровельный материал настелен на скаты крыши. Так, существует несколько причин такого монтажа:

  • Сам этот процесс, именно в такой последовательности, предусмотрен проектом  строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
  • Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде, а бывший хозяин не предусмотрел их установку заранее.
  • Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс — желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.

Цены на водостоки

водостоки

Монтаж водостоков на кровельной системе с выходящей на карнизный свес гидроизоляционной пленки
  • Если в стропильной системе использовалась для гидроизоляции антиконденсатная пленка, которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.

Как водосточные системы устанавливаются вдоль карнизных свесов

Типы кронштейнов для крепления желобов

Кронштейны могут быть изготовлены из металла или пластика и различаться конструкцией. Выбор нужной модели будет зависеть от места и способа закрепления водосточной системы.

Несколько вариантов кронштейнов-крюков для крепления водосточных желобов

Кронштейны могут быть длинными, короткими и универсальными:

  • Длинные крюки чаще всего используются для закрепления под кровельное покрытие до его настила. Эти элементы фиксируют к стропилам, обычно еще до монтажа  разряженной или сплошной обрешетки.
  • Короткие кронштейны могут быть применены для установки водосточной системы на лобовой доске или же на стене здания. Этот вид крюков монтируют как до укладки кровельного покрытия на стропильную систему, так и после того, как кровля будет обустроена. Кроме лобовой доски или стены, иногда этот тип кронштейнов закрепляют на торцевую поверхность стропильных ног или кобылок. Однако, в этом случае надежность установки будет значительно ниже, так как крепежные саморезы или гвозди будут входить в древесину параллельно волокнам.
  • Универсальный вариант кронштейнов — это сборно-разборная конструкция, которую можно применять для монтажа водосточных систем как до настила кровельного материала, так и после проведения этого процесса. Возможность регулировки длины позволяет применять их и как длинные, и как короткие.

Способы закрепления водостоков

Для начала нужно разобраться в вариантах способов монтажа водосточных систем, при настеленном кровельном покрытии. Это даст возможность определиться, какой из них применим в каждом конкретном случае.

Варианты крепления кронштейнов-крюков для водосточных желобов

Итак, существует четыре способа закрепления кронштейнов на элементах стропильной системы:

  • На стропильные ноги, как на торцевую, так и на верхнюю или боковую их стороны.
  • На ветровую (лобовую) доску.
  • Под кровлю, на нижнюю доску обрешетки или на фанеру (осп) сплошной обрешетки.
  • На край кровельного покрытия.
Первый способ – к стропилам или обрешетке

Если кронштейны закрепляются до монтажа кровельного материала, то их фиксируют чаще всего на стропилах или же на нижней доске обрешетки. В этом случае используются поддерживающие крюки с длинными ножками, которые при необходимости правильного расположения желоба, могут быть согнуты или же их оставляют в прямом виде. Кроме них, для монтажа водосточных систем в этом случае иногда применяются и универсальные кронштейны.

Крепление крюков к доскам (листам) обрешетки

Если кровельное покрытие уже уложено, например, в том случае, если старую водосточную систему нужно заменить, и планируется зафиксировать кронштейны подобным образом, то нижний ряд кровельного материала придется снять. Правда, это бывает не всегда просто.

Чтобы закрепить кронштейны на досках обрешетки или сверху стропильных ног придется демонтировать край кровельного покрытия вдоль карниза

Для этого необходимо будет открутить крепежные детали не только первого, но и второго ряда покрытия. Жесткий кровельный материал необходимо демонтировать аккуратно. Особенно это важно в том случае, если покрытие не новое, а эксплуатировалось уже несколько лет, иначе листы можно легко повредить, что приведет к лишним расходам. Да и не всякий материал поддастся демонтажу без нарушения целостности или без деформации, особенно если он закреплен гвоздями. Так, весьма вероятны проблемы, например, с обычным шифером или ондулином.

В той ситуации, когда на крыше обустроена мягкая кровля, настеленная на фанерную основу, можно постараться аккуратно приподнять только нижний, идущий вдоль карниза край кровельного материала. Затем, выставить кронштейны на сплошную обрешетку и закрепить саморезами, вкрутив их в стропильные ноги через фанерное покрытие. Следующим шагом битумная черепица или рубероид возвращается в первоначальное положение и фиксируется к поверхности с помощью битумной мастики.

Видео: Установка водосточной системы с краевым демонтажем черепичного кровельного покрытия

Чтобы не демонтировать кровельное покрытие, можно попробовать воспользоваться еще одним вариантом установки кронштейнов на стропилах. Он заключается в закрепление крюков на боковую их бруса. Для этого приобретаются или изготавливаются кронштейны с гнутой, развернутой в горизонтальную плоскость монтажной площадкой – пример показан ни рисунке выше.

Цены на популярные модели шуруповертов

Кронштейн с гнутой ножкой, предназначенный для монтажа на боковую поверхность стропильной ноги

Следует помнить, что такой монтаж возможен только в том случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120×50 или 150×50 мм. Кроме этого, необходимо учесть, что крюки должны быть закреплены так, чтобы кровельное покрытие нависало над сточным желобом, перекрывая ½ или ⅓ его ширины, иначе при сильном дожде может произойти перелив воды.

Поэтому, если выбран вариант фиксации кронштейнов с боковой стороны стропила, то сначала нужно произвести примерку, которая и покажет, возможен ли такой способ монтажа.

Второй способ – крепление кронштейнов на лобовую доску

Проще всего установить кронштейны на ветровой (лобовой) доске, причем это можно выполнить, использовав различные крепления.

Лобовая доска закрепляется на торцевых сторонах стропильных ног, и в различных конструкциях может быть широкой или узкой. От этого параметра будет зависеть выбор типа кронштейна.

Для монтажа водоотводной системы на лобовую доску подходят:

  • Длинные кронштейны, в том случае, если лобовая доска имеет достаточно большую ширину. Такие держатели изготавливаются из металла и имеют ножку такой же ширины, что и крюк. На ножке расположена и монтажная площадка с отверстиями, через которые кронштейны крепятся к лобовой доске.
Крепление простейших крюков с длинной ножкой к лобовой доске кровельной конструкции
  • Короткие кронштейны предназначены для крепления их на лобовую доску, стену здания, а также на торцевую сторону стропил. Как уже говорилось, последний вариант нежелателен, надежность фиксации будет сомнительна из-за расположения крепежа параллельно волокнам древесины.

Пластиковые короткие крюки чаще всего имеют широкое основание в области монтажной площадки, поэтому они будут прочно удерживать желоба водостока.

Короткий кронштейн для желоба водосточной системы, имеющий возможность регулировки угла относительно основания, к которому он крепится

Кроме обычных кронштейнов, в продаже можно найти их регулируемые варианты. Их удобство состоит в том, что они имеют специальное устройство, позволяющее задавать уклон расположения крюка относительно основания, к которому они крепятся. Иногда без этой функции не обойтись, например, при обустройстве водосточной системы на наклонно закрепленную ветровую доску или на венце бревенчатого сруба.

Цены на кронштейны

кронштейн

Все кронштейны фиксируются в общем направляющем профиле, который, в свою очередь, крепится или к лобовой доске, или к стене здания. Очень удобно для задания общего уклона водосточного желоба

Еще один вариант крепления водостоков к лобовой доске с помощью коротких крюков представляет собой целую систему, состоящую из металлического направляющего профиля и специальных кронштейнов-держателей. Сначала на ветровой доске закрепляется направляющая, которой сразу придаётся необходимый уклон. Затем с боковой стороны профиля надеваются кронштейны и продвигаются по направляющей, с расстановкой на необходимом расстоянии. Фиксировать подобные кронштейны не нужно, так как они плотно устанавливаются в профиле — в этом и состоит одно из преимуществ данной крепежной системы. Кроме того, монтируя ее, не придется вымерять месторасположение каждого крюка по его высоте – потребуется только выставить профиль с нужным уклоном по уровню и надежно его зафиксировать через специально предусмотренные в нем отверстия.

Однако, такая система может быть установлена, если свес кровли имеет подходящую ширину.

Правильное положение кронштейна, закрепляемого на лобовую доску

При монтаже отдельных кронштейнов, сначала на ветровой доске отбивается горизонтальная линия с уклоном в три — пять миллиметров на каждый погонный метр желоба в сторону сливной воронки. Затем от торцевого края лобовой доски нужно отступить от 50 до 100 мм — это будет местом установки первого кронштейна.

Положение кронштейнов по краям лобовой доски

Далее, вся линия размечается так, чтобы между крюками было расстояние не более 600 мм, (системы некоторых производителей допускают и больший шаг – это оговаривается в инструкции по монтажу). В области установки воронки слива, держатели закрепляются на расстоянии не более 50 мм от нее.

Чаще всего применяется шаг установки кронштейнов, равный 600 мм.

После проведения такой разметки можно переходить к закреплению кронштейнов на лобовой доске.

Третий способ – крепление кронштейнов непосредственно к краю кровельного покрытия

Этот способ применим для установки системы водостока вдоль карниза крыши, покрытой практически любым жестким кровельным материалом. Крепление крюков-держателей осуществляется с помощью специальных зажимов (струбцин), которые фиксируют кронштейны по краю кровли.

Если кровельное покрытие обладает необходимой жесткостью, то можно применить и такой вариант – крепление кронштейнов непосредственно к его краю

Существуют разные типы зажимов, для закрепления некоторых из них необходимо будет аккуратно просверлить сквозные отверстия в кровельном материале, отступив от его края не менее 50 мм. Другие имеют конструкцию, не требующую сверления кровли, так как они зажимаются по её краю. Этот вариант фиксируется винтом, который, по аналогии со струбциной, зажимает край кровли.

Если фиксация кронштейнов будет производиться к волновому покрытию, то это нужно делать ровно в нижней или верхней точке волны. Под металлические крепежные лапки зажима рекомендуется подложить резиновые прокладки как с верхней, так и с нижней стороны кровельного материала, так нагрузка на него станет немного ниже, а сжатие – мягче.

Такие кронштейны на волновой кровле должны крепиться только на гребне или в низшей точке волны

Для подобного способа установки водостока подойдут как металлические, так и пластиковые кронштейны. Обычные металлические длинные крюки можно переделать и самостоятельно, согнув их нужным образом, просверлив в них отверстия и нарезав резьбу. Пластиковые нужно приобретать в готовом виде.

Так как в этом варианте вся нагрузка от водосточной системы будет приходиться на край кровельного покрытия, необходимо, по возможности, выбирать комплект, обладающий небольшой массой.

Четвертый способ – с дополнительным длинным кронштейном

В этом варианте для крепления коротких держателей для водосточных желобов применяется дополнительный металлический Г-образный кронштейн. Длинная его часть закрепляется на боковой стороне стропильной ноги, а на короткой изогнутой полке имеется монтажная площадка для фиксации короткого пластикового держателя.

Дополнительный кронштейн позволяет установить под кровельный свес даже короткий пластиковый держатель.

Этот способ крепления иногда становится единственной возможностью зафиксировать кронштейны при ранее уложенном кровельном покрытии, не повредив его поверхность. Например, если кровельный материал на свесе выступает на 120÷150 мм за линию торцов стропильных ног, а зафиксировать кронштейны на край крыши нет желания или покрытие не предоставляет такой возможности.

Существуют и другие способы установить водосточную систему при ранее покрытой крыше:

  • Так, если необходимо обустроить водоотвод на мансардной крыше, имеющей уже покрытые скаты, кронштейны можно закрепить прямо на поверхности стены, тщательно произведя замеры и разметку.
  • Крюки иногда крепятся на надежно установленном софите, если он имеет подходящую ширину. В этом случае, кронштейны-крюки фиксируются на прикрученные к поверхности софита металлические Г-образные профили, по аналогии с показанной выше картинкой.
  • Если нет лобовой доски, или софит слишком узок, то выбирается вариант забивки в стену специальных металлических штырей, они могут быть прямыми или Г-образными. Конец штыря, вбиваемый в стену, должен иметь острый конец. Если же стена бетонная или кирпичная, то в ней сначала сверлится отверстие соответствующего диаметра, в которое вмуровывается штырь. Для этого отверстие заполняется бетонным раствором, после чего в него вбивается штырь. В этом случае прежде чем приступать к монтажу водосточных желобов необходимо дождаться полного застывания раствора.

Если планируется желоб укладывать на штыри, забитые в стену, то их установку тоже нужно разметить так, чтобы был обеспечен требуемый уклон в сторону воронки водосточной трубы.

А этот кронштейн, в отличие от остальных, расположен не под желобом, а внутри его, в виде стягивающей перемычки между стенками
  • Подтягивающее подвесное крепление не столь популярно по сравнению с описанными выше вариантами, но иногда без такой конструкции не обойтись. На данном кронштейне предусмотрены специальные загибы, один из которых подцепляет переднюю сторону желоба, а второй надевается на задний край его стенки. Кроме того, на держателе находится втулка с внутренней резьбой, через нее, а также верхнюю часть стенки желоба, в стену или лобовую доску вкручивается крепежный элемент.

Этот тип креплений может быть использован для фиксации водостока как на лобовой доске, так и на торцах стропильных ног.

Перемычки могут «ловить» крупный мусор, отчего образуются пробки. Значит, нелишним будет установки сверху желобов защитной сетки

Если выбраны такие крепления, то желоб обязательно нужно закрыть сверху защитной сеткой, которая не допустит попадания в него крупного мусора. Иначе опавшие листья могут задерживаться на перемычках, собирая пыль и грязь, стекающую с водой с крыши, и со временем в желобе образуется пробка. Чтобы не допустить перелива воды из-за скопившейся грязи, и нужна защитная сетка.

Можно, кстати, заметить, что подобный элемент системы не будет лишним в любом водостоке.

Параметры желобов и угол уклона их установки

Выбрав тип кронштейнов и способ закрепления водосточной системы, прежде чем отправляться за ней в магазин, нужно определиться с размером желоба. Он должен соответствовать уклону и параметрам ската крыши, иначе вода при сильном дожде будет переливаться через его край.

Кроме этого, нужно определиться с сечением труб, в которые будут поступать ливневые стоки из желоба, так как если приобрести трубу недостаточно большого диаметра, она может не справиться с потоками, и вода пойдет через край желобов – на стены и под фундамент.

Чтобы определиться с диаметром, нужно заранее решить, сколько водоотводных труб будет установлено на одном скате крыши. На этот счет существуют определённые нормативы. Так, если длина карниза ската имеет размер до 12 метров, то достаточно будет установить одну воронку со сливной вертикальной трубой. При более длинных карнизах, от 12 до 24 метров, придется монтировать две трубы — по углам строения.

Схема, наглядно демонстрирующая принцип правильного монтажа водосточного желоба и водосточных труб

Итак, чтобы определиться с размерами элементов водосточной системы, необходимо определить площадь водосбора. Для этого нужно измерить расстояние от угла карниза до середины фронтонной стороны дома — этот параметр обозначен на выше представленной схеме буквой Y, а также длину карнизной линии — X, а затем найти их произведение, которое и определит площадь водосбора одного ската крыши.

Как можно видеть на чертеже, желоб размером до 12 метров имеет уклон в одну сторону, в нижней части которого и монтируется водосточная труба.

Если же длина ската больше 12 метров, то необходимо найти середину карниза и от нее два желоба, имеющие уклон в сторону углов строения, где и устанавливаются водостоки.

Уклон водосточного желоба должен составлять 3÷5 мм на каждый погонный метр длины желоба.

Теперь стоит разобраться с тем, какие размеры желоба и трубы водостока необходимо выбрать, учитывая вычисленную площадь водосбора.

S (площадь) водосбора, м²Сечение желоба, мм.Сечение водосточной трубы с уклоном желоба в одну сторону, то есть с установкой одной воронки, мм.Сечение водосточной трубы с уклоном желоба в две стороны, то есть с установкой двух воронок, мм.
60÷10011587-
80÷130125110-
120÷200150-87
160÷220150-110

Если известна площадь водосбора, то для определения размеров элементов водосточной системы можно воспользоваться и следующей таблицей, в которой указаны необходимые основные параметры и приведены другие варианты расположения водосточной системы с одной трубой слива.

Расположение трубы водостокаРазмеры основных элементов системы водостока
Желоб -75 мм, труба водостока 63 ммЖелоб -100 мм, труба водостока 90 ммЖелоб -125 мм, труба водостока 110 ммЖелоб -125 мм, труба водостока 90 ммЖелоб -125 мм, труба водостока 63 ммЖелоб -150 мм, труба водостока 110 мм
Величина площади водосбора, м²
95148240205165370
487412010082180
4250958065145

Цены на водосточный желоб

водосточный желоб

Другие элементы водосточной системы

Теперь, разобравшись с принципами и способами установки водоотводной системы, и с тем, как правильно рассчитать размеры желоба и трубы, стоит рассмотреть функции остальных элементов конструкции.

Детали водосточной системы – подбираются индивидуально, в зависимости от степени сложности планируемой конструкции

Итак, кроме водосточных труб, желобов и кронштейнов-держателей для них, водосточная система состоит из следующих деталей, каждая из которых играет свою важную роль в конструкции:

  • Пластиковый фиксатор с прокладкой из резины или полимера, служащий для герметизации стыков отдельных желобов. Обычно эти детали будут необходимы в двухтрубных водосточных системах или же если труба планируется к размещению посередине длины стены, а желоба устанавливаются под наклоном к ней с обеих сторон.
  • Угловой элемент используется в системах, где труба располагается не на углу строения, а на его фасадной стороне, то есть желоб поворачивает за угол дома.
  • Заглушка — это полукруглая или квадратная крышка, в зависимости от формы желоба, устанавливаемая с двух его сторон на торцы.
  • Сливная или выпускная воронка, стыкуется со сливным желобом с одной или двух сторон, в зависимости от выбранной схемы монтажа. Нижняя часть воронки герметично соединяется с вертикальной водосточной трубой.
  • Колено — это деталь предназначена для создания изгибов на водосточной трубе. Если стена ровная, то колено может быть установлено для отдаления трубы от ее поверхности и в нижней части для отвода воды подальше от цоколя дома. Если же желоб и водосточная труба расположены по краю свеса, имеющего достаточно большую ширину, благодаря которой он находится далеко от стены, а нижняя часть трубы вертикально входит в дренажную систему, то колена вообще могут не использоваться.
  • Кронштейны для закрепления водосточной трубы на стене. Эти элементы изготавливаются в виде стальных хомутов, в которых и фиксируется труба.
  • Крепежные детали — это могут быть саморезы или дюбель-гвозди. Они подбираются в зависимости от материала поверхности, на которую будут крепиться держатели желоба и водосточной трубы.

Чтобы правильно рассчитать количество всех необходимых деталей, нужно учесть следующие моменты:

  • Кронштейны-держатели для водосточных желобов устанавливаются на расстоянии в 500÷800 мм друг от друга. Поэтому нужно измерить длину карниза и выбрать оптимальный шаг установки.
  • Кронштейны-хомуты для удержания водосточных труб фиксируются на или в стену с шагом 1200÷1500 мм.
  • Количество сливных воронок рассчитывается с учетом выбранной схемы. Их на каждом скате может быть установлено две или одна.
  • Саморезы — это расходные детали, и их нужно приобретать с запасом, учитывая то, что на каждый кронштейн необходимо запланировать не менее двух штук. У хорошего хозяина излишек всегда найдет применение.
Надежность узлов сопряжения отдельных деталей достигается применением кровельного герметика
  • Для каждого из стыков отдельных частей желоба нужно предусмотреть специальные резиновые соединители и кровельный герметик. Его также используют для герметизации торцевых заглушек.

Монтаж водосточной системы

Инструменты, необходимые для работы

Несколько слов нужно сказать об инструментах, которые потребуются для проведения монтажа водостока. Необходимо правильно понимать, что комплект инструментов может разниться в зависимости от того, из какого материала изготовлена водосточная конструкция — из металла или пластика. Итак, для работы понадобятся:

  • Ножовка по металлу или дереву. Последняя, в принципе, подойдет и для резки пластика, но край получится не очень аккуратным и его придется зачищать.
  • Ножницы для резки листового металла.
  • Молоток и (или) шуруповерт – для крепления деталей конструкции
  • Перфоратор для просверливания отверстий в кирпичной или бетонной стене под установку кронштейнов-хомутов для водосточной трубы (если выбран такой способ монтажа).
  • Плоскогубцы будут необходимы для металлических конструкций.
  • Резиновый молоток (киянка) потребуется при установке заглушек.
  • Строительный уровень, металлический уголок, рулетка и карандаш, длинный шнур – для проведения разметочных операций.
  • Надежная лестница-стремянка или строительные леса – для удобства работы и обеспечения ее безопасности.

Цены на ножовку по металлу

ножовка по металлу

В этом же разделе нужно сразу уточнить, почему рекомендовано резать элементы водосточных систем с помощью ножовки или ножниц по металлу, а ни в коем случае не «болгаркой» (шлифмашинкой). От этого обстоятельства напрямую зависит долговечность водосточных систем, причем как металлических, так и пластиковых.

Все резы металлических деталей водосточных систем должны производиться либо ножовкой, либо ножницами. Применение шлифмашинки ведет к потере защитным покрытием своих антикоррозионных качеств

При выполнении реза «болгаркой» металл или же пластик сильно нагревается. Это приводит к выгоранию антикоррозийного слоя в области реза у металла и плавлению пластика, что снижает устойчивость материала к внешним воздействиям. Например, полимерный защитный слой, нанесенный на металлическую трубу или желоб, может начать отслаиваться на расстоянии даже до 50 мм вокруг реза, что сделает металл практически беззащитным перед воздействием влаги.

Именно поэтому лучше всего прислушиваться к рекомендациям мастеров и резать детали водостоков только теми инструментами, которые указаны выше.

Считаем, что все необходимое для установки водоотводной системы уже подготовлено. Можно переходить к рассмотрению монтажных работ.

Последовательность проведения монтажных работ — пошагово

Итак, если кровельный пирог уже смонтирован, самым распространенным вариантом закрепления водостока является фиксация коротких держателей на ветровой доске. Причем, нужно отметить, что многие кровельщики считают короткий вариант крюков более надежным, чем длинные кронштейны. Кроме того, они имеют еще несколько преимуществ:

  • Короткие держатели не придется выгибать, так как они уже готовы к монтажу.
  • При необходимости ремонта водостока, этот тип кронштейна легче снять, так как не придется прибегать к демонтажу части кровельного покрытия. Поэтому работу можно произвести самостоятельно, не вызывая мастеров.
  • Стоимость коротких держателей несколько ниже, чем цена на длинные кронштейны.

Любые монтажные работы, в том числе и установка водосточной системы, начинается с разметки поверхности, где должны быть зафиксированы кронштейны для желобов. Чтобы ее было произвести легче, рекомендовано, предварительно составить схему обустройства водостока. В данном случае будет рассмотрена система с одной воронкой и водосточной трубой.

ИллюстрацияКраткое описание выполняемой операции
Разметку начинают с определения точки установки первого кронштейна, который будет зафиксирован в верхней части уклона. Она должна быть расположена на расстоянии 50÷100 мм от края ветровой доски.
Далее, в эту точку вбивается гвоздь, так, чтобы к нему можно было привязать шнур. После этого с помощью рулетки нужно измерить расстояние от верхнего края лобовой доски до вбитого гвоздя.
Такое же расстояние определяется и отмечается с другой стороны ветровой доски, там, где планируется установка водосточной трубы. С помощью шнура нужно отбить идеально горизонтальную линию по всей лобовой доске.
Чтобы упростить задачу, можно взять колерованный малярный шнур. Привязанный к гвоздю шнур растягивается по длине ветровой доски до отметки, сделанной на противоположной ее стороне.
Далее, ориентируясь на проведённую горизонталь, нужно отбить линию уклона, используя тот же окрашенный шнур.
Для того чтобы определить конкретное значение уклона, который должен составлять 4÷5 мм на погонный метр карниза, нужно определить его точную длину ската. Например, она составляет семь метров. Значит, в конце лобовой доски наклонная линия опустится от горизонтали на 28÷35 мм. В конечной точке линии от горизонтали отмеряется найденная величина, к ней прижимается второй конец шнура, и отбивается наклонная линия.
Разметку можно произвести несколько иначе. Найдя нужную точку, в ней сразу же закрепляется кронштейн, а уже к нему привязывается шнур. Остальные действия проводятся так же, как и в первом варианте разметки.
Следующим шагом на ровной горизонтальной линии производится разметка расположения кронштейнов, а с нее делается проекция на наклонную линию. Шаг установки держателей выбирается произвольно, но он не должен превышать 600 мм (если иное не оговаривается производителем).
Следующим шагом по двум крайним точкам разметки фиксируются два кронштейна, между которыми натягивается шнур, который поможет закрепить промежуточные держатели ровно по намеченной линии.
Так, перекрестье проекции с горизонтальной линии на наклонную, а также растянутый шнур укажут точную точку крепления фиксации крюков.
Далее, фиксируются промежуточные кронштейны. Для каждого из них нужно подготовить по два — три самореза. Их количество может быть и больше – рекомендуется использовать все отверстия, предусмотренные производителем для закрепления кронштейна.
Промежуточные кронштейны устанавливаются и прикручиваются так, чтобы они соприкасались со шнуром теми же частями, что и крайние держатели.
После того как держатели будут прикручены к ветровой доске, шнур нужно снять и еще раз проверить правильность установки крюков.
Край кровли должен свисать над желобом на ⅓ его ширины — так вода будет попадать прямо в водосток, не перехлестывая его край.
Далее, необходимо проверить расстояние между кровельным покрытием и краем кронштейна. Для этого на кровле можно положить рейку и спустить ее со свеса до края крюка, расстояние между ними должно составлять 30÷40 мм.
Этот параметр важен из-за того, что если край кронштейна будет опущен ниже, вода, стекая с крыши будет переливаться через его край, а если его поднять выше, то весной, снег сползая с покрытия, образует пробку в канавке желоба.
В этом случае удобен металлический вариант кронштейна, так как при необходимости, его можно немного отогнуть или, наоборот, приподнять.
Следующим шагом, согласно заранее составленной схеме, необходимо произвести на желобе разметку отверстия для установки воронки и водосточной трубы. Размер отверстия должен соответствовать диаметру сточной трубы.
Затем, по размеченным линиям, с помощью ножовки по металлу делаются два надреза под определенным углом, так, чтобы они сходились в одной точке, как показано на иллюстрации.
Далее, отверстия нужно подогнать — отвальцевать под диаметр трубы.
Эта операция производится с помощью плоскогубцев.
Края отверстия немного выгибаются наружу – так они создадут лучшее уплотнение при установке в отверстие трубы.
Работать плоскогубцами нужно очень аккуратно, стараясь как можно меньше повредить защитно-декоративное покрытие металла.
Следующая операция – к отверстию в желобе приставляется воронка и зацепляется за него зафальцованным краем. Другой край воронки имеет «ушки», которые необходимо согнуть внутрь желоба.
Делается это с таким расчетом, чтобы при установке желоба в кронштейны, загиб расположился со стороны стены и быть отогнут от нее. Таким образом, получится максимально надежное скрепление двух деталей — желоба и воронки.
Здесь же нужно уточнить, что в некоторых водосточных системах, на воронках предусмотрена специальная защелка, с помощью которой она фиксируется на желобе. Такая модификация этого элемента делает монтаж более простым, но и стоимость систем с наличием защелок — более высокая.
Следующим этапом идет нарезка уплотнителей для боковой заглушки желоба с закрепленной воронкой.
Уплотнитель может быть изготовлен из резины или полимеров, в любом случае, он должен быть достаточно пластичным, легко сгибаться и принимать форму полуокружности заглушки.
Уплотнители могут идти в комплекте с водосточной системой или же их можно приобрести отдельно в тех же магазинах, где продаются водостоки.
Далее, уплотнитель нужно уложить в пазы по тому краю заглушки, который будет прилегать к желобу.
Укладывая его, нужно следить, чтобы между резиной и металлом не оставалось зазоров.
Сначала подготавливается одна заглушка, так как в рассматриваемом случае вторая сторона этого желоба будет стыковаться с другим отрезком, уходящим за угол.
Затем заглушка устанавливается на торец желоба.
Так как стык должен быть полностью герметичным, заглушка с установленным в нее уплотнителем, может надеваться на металлический край достаточно тяжело.
В этом случае, на помощь придет киянка, которой нужно аккуратно простучать заглушку с внешней стороны, по нижнему контуру. Тогда она плотно встанет на посадочное место.
Вместо резинового уплотнителя, можно использовать кровельный герметик, который наносится перед установкой заглушки на край желоба.
Затем, еще один слой нужно нанести уже после их совмещения с внутренней стороны желоба, по стыку двух этих элементов.
Нужно сказать, что некоторые мастера для большей надежности используют для герметизации оба компонента, то есть сначала устанавливают уплотнитель, а затем дополнительно изнутри желоба, наносят еще и слой кровельного герметика.
Пока герметик не потерял пластичность, он разравнивается пальцем, смоченным в мыльном растворе.
Снаружи такое уплотнение не будет видно и не испортит внешнего вида водостока.
Следующим шагом идет установка желобов в закрепленные на ветровой доске кронштейны.
В связи с тем, что каждый отрезок желоба имеет стандартную длину в 3000 мм, нужно заранее рассчитать сколько таких элементов потребуется для всего карниза. Чтобы не резать желоб с установленной воронкой и заглушкой, его стоит установить первым.
Установив желоб в кронштейны, на него нужно аккуратно нажать, чтобы внешний сгиб держателя зашел под фальцованный край желоба.
Существуют разные варианты водостоков по форме, но устанавливаются они в кронштейны и защелкиваются практически одинаково.
В месте стыковки двух отрезков желобов при их установке в кронштейны, под стык устанавливается фиксатор, имеющий резиновую прокладку и специальный, защелкивающийся на внешнем краю желоба, замок.
Каждый последующий желоб при монтаже со стороны воронки заводится внутрь установленного ранее – так обеспечится свободный сток воды.
Фиксатор заводится за заднюю стенку стыка и надевается на ее край сверх. С внешнего же края желоба он защёлкивается специальным зажимом.
Для повышения надежности, изнутри стык желобов покрывается тем же кровельным герметиком. Наносится герметик тонким слоем, а затем разглаживается пальцем, так как он не должен создавать препятствия для стока воды.
На этой иллюстрации показаны два способа стыковки двух отрезков желобов или углового элемента системы, если он предусмотрен проектом.
Первый из них описан выше — это защелка.
А второй — это заклепки, которые закрепляют фиксатор на задней и передней стенке желобов. Однако, чтобы их установить, придется подготовить специальный инструмент. Если же заклепочник есть в списке домашних инструментов, он значительно ускорит и упростит любые монтажные работы, связанные с тонким металлом.
Последний отрезок желоба чаще всего бывает короче остальных и устанавливать его намного проще, но перед его монтажом на его внешний торец также устанавливается заглушка – тем же способом, как было показано выше.
Усилить крепление водосточного желоба можно с помощью металлической полосы, которая крепится саморезом с широкой шляпкой или заклепкой на передний край желоба, с внутренней его стороны.
Второй край полосы фиксируется на кровельном покрытии или же на ветровой доске. Во втором случае, полосу придется немного выгнуть.
Металлические полосы можно вырезать из остатков желоба или трубы. Такое усиление системы, поможет ей выдержать высокую снеговую нагрузку и весеннюю наледь.
Кроме подобных растяжек, дополнительно между кронштейнами для удержания желобов на ветровую доску прикручиваются крюки, зацепляемые только за задний край. Эти элементы снимут часть нагрузки не только с кронштейнов-держателей, но и с растяжек.
Теперь можно переходить к установке вертикальной части водостока.
Первым шагом в воронку, установленную на желобе необходимо вмонтировать колено, которое определит место расположения вертикальной трубы относительно стены.
Обычно приходится монтировать этот элемент для того, чтобы приблизить трубу к стене для более простого ее закрепления. Так, труба должна располагаться на расстоянии 60÷70 мм от стены, так как примерно на этот параметр рассчитан стандартный держатель-хомут.
Колено надевается на конец воронки, а затем вымеряется расстояние между ним и вторым коленом, определяющим вертикальное направление водосточной трубы.
Это делается для того, чтобы подготовить отрезок трубы, который и соединит два колена. К полученной величине нужно добавить 35÷40 мм с каждой его стороны, которые необходимы для стыковки элементов.
Далее, отрезок надевается сверху установленного на воронке колена, а на вторую его сторону надевается второе колено конструкции.
Если установить детали именно в таком порядке, можно избежать протекания системы на стыках этих элементов. Принцип прост – любая расположенная выше деталь должна входить внутрь нижней.
Следующим этапом нужно определить длину вертикальной трубы с учетом того, что в нижний ее конец будет закреплено еще одно колено, которое задаст направление потокам воды, проходящим через водосток.
Однако, нужно предусмотреть и то, что 80 мм от получившегося размера пойдут на стыковку ровного участка водостока с коленами.
Еще один момент, который нужно учитывать — это то, что стандартная длина трубы, так же, как желоба составляет 3000 мм, а стена достаточно часто превышает этот параметр. В этом случае, трубу приходится собирать из двух, а иногда и из трех участков.
Теперь нужно разметить и вмонтировать в стену или закрепить на ней кронштейны-хомуты для вертикальной трубы.
Их устанавливают с шагом 1200÷1800 мм, однако, если вертикальная труба состоит из нескольких участков, то их стыки также необходимо укрепить хомутами.
Однако, хомуты монтируются не на сам стык, а ниже его на 100 мм.
Вертикальную трубу устанавливают к стене только после того, как на ней будут закреплены хомуты, чтобы после соединения отдельных участков сразу зафиксировать водосток в кронштейнах.
Начиная сборку трубы, ее верхний край надевается на нижний конец колена, установленного в верхней части. Затем, нижний край верхнего отрезка трубы вставляется в следующий отрезок.
Чтобы один участок трубы легко входил в другой, его рекомендовано немного сузить за счет сгибов, которые можно сделать с помощью плоскогубцев. Работать нужно аккуратно, стараясь не повредить покрытие.
Естественно, эту манипуляцию можно произвести только в том случае, если водосточная система изготовлена из металла. Пластик же сразу даст трещину, если попытаться его согнуть подобным образом.
В завершение монтажа трубы, на ее нижний край надевается и фиксируется кронштейном нижнее колено.
Этот элемент обычно располагают на высоте 150÷300 мм от отмостки. Если под водоотводной трубой планируется установить или уже установлена дренажная система или ливневая канализация, то расстояние между ней и отмосткой можно сократить до 100 мм.
А нередко труба и вовсе полностью входит в дождеприемник «ливневки».

Итак, были рассмотрены способы установки водосточных систем после покрытия крыши. Знание нюансов расчета и информация о том, какие крепежные элементы используются для таких конструкций, можно выбрать оптимальный вариант. Такой, что в максимальной степени подойдёт к специфике конструкции крыши, устроит мастера по сложности исполнения и по финансовым возможностям.

Установка водосточной системы Bryza своими руками

Кровельная водосточная система от производителя BRYZA предназначена для организации стока воды с крыши зданий, имеющих различные архитектурные формы.

Конструктивные элементы системы от этого производителя изготовлены из качественного ПВХ, в составе которого присутствуют специальные добавки, значительно увеличивающие прочностные характеристики и пластичность этого материала.

Производство водостоков BRYZA

Несмотря на то что компания BRYZA появилась на современном рынке только в начале 2004 года, ее продукция уже успела завоевать уважение и любовь многих потребителей. Производство водосточных систем компании BRYZA представляет собой сложный технологический процесс, состоящий из огромного количества этапов.

Тщательный анализ особенностей водосточных систем, представленных на рынке, позволил компании BRYZA создать исключительно уникальные водостоки, обладающие высокими техническими и эксплуатационными характеристиками.

Обширные инженерные познания, наряду с отличным знанием технологического процесса и высокой компетенцией в области переработки синтетических материалов, обеспечили продукции BRYZA высочайшее качество.

Сегодня при производстве водосточных систем от этого производителя используются последние достижения и изыскания в этой области.

Девиз BRYZA – это производство водосточной системы, полностью удовлетворяющей все запросы потребителей.

Высокое качество, термостойкость, длительный эксплуатационный срок, а также простая установка водостоков и возможность их монтажа своими руками гарантируют продукции BRYZA широкую популярность среди застройщиков.

Особенности монтажа

На начальном этапе следует выполнить разметку установки всех элементов в соответствии с данными, указанными в проектной документации. При установке водосточных воронок необходимо следить за тем, чтобы они монтировались над отверстиями ливневой канализации или дренажными элементами.

При невозможности обустройства дренажной системы или ливневой канализации многие застройщики практикуют установку специальных емкостей, предназначенных для сбора дождевых и талых вод.

При монтаже своими руками  труб компенсация изменения их длины достигается за счет создания подвижного соединения между водосточным желобом и фасонными деталями, оснащенными прокладками, а при установке сливных труб – путем формирования монтажного зазора в области их соединения.

Помимо этого, все крепежи, обеспечивающие поддержание конструктивных элементов в нужном положении, делают возможным незначительное перемещение труб и желобов в процессе их удлинения при нагревании.

Инструкция по установке

Только правильный монтаж деталей водостоков позволит обеспечить им необходимую степень защиты от механического повреждения. Для этого требуется, чтобы верхняя бровка вывиха лотка располагалась не дальше воображаемого продолжения плоскости кровли.

Для обеспечения максимально качественного отвода воды с поверхности крыши необходимо, чтобы желоба были установлены с уклоном 12 мм на 1 м по направлению к водосборной воронке.

Сначала устанавливается держатель, находящийся на максимальном удалении от водосборника, а затем держатель, примыкающий к нему. На следующем этапе между крепежами натягивается шпагат, по которому уже выставляются все промежуточные кронштейны.

Кронштейны устанавливаются на карнизной доске с расстоянием, равным не менее 40 и не более 60 см. Крюки, изготовленные их ПВХ и оснащенные крепежной прямой либо изогнутой планкой, должны устанавливаться на элементах обрешетки с шагом от 40 до 60 см.

Вне зависимости от типа крепежей, установка желобов начинается с вложения завитка лотка во фронтальный носик, а затем последующего продвижения его под задний носик держателя.

При установке сливной воронки необходимо обратить внимание на правильность расположения уплотнителя, находящегося в водосборнике. При монтаже элементов следует убедиться, что муфта лотка правильно соединилась с самим желобом.

При формировании правильного соединения край желоба будет находиться на расстоянии около 5 мм перед ограничителем.

Водосборная воронка соединяется с лотком аналогичным способом, что и монтаж муфты и желоба. Установка заглушки на желобах начинается с того, что фронтальный завиток лотка вставляется в переднюю часть заглушки, после чего туда же заводится задний край желоба.

При установке заглушки следует обратить внимание на правильное расположение уплотнительного элемента.

Соединение водосточных труб от этого производителя не отличается особой сложностью. Для увеличения длины труб используются специальные соединительные элементы. В раструбе каждого соединителя должно оставаться место для термического расширения элементов.

В области раструба устанавливаются хомуты с крюками, обеспечивающие трубам надежную фиксацию к стене. Хомуты на водосточной трубе устанавливаются с шагом от 2 до 2,5 м.

Установка своими руками кровельных водостоков от производителя BRYZA – это несложное мероприятие, доступное даже тем, кто не является счастливым обладателем специальных строительных навыков. А поэтому с этой задачей могут легко справиться даже простые обыватели.
Это полезно почитать:



Монтаж водосточной системы своими руками: инструкция для «чайников»

Водосточные трубы, желоба и воронки – это и есть именно тот базовый «конструктор», который обеспечит достойный уровень влагозащиты практически любому зданию. Принцип действия этого волшебного набора весьма прост – в тандеме вышеперечисленные элементы способны защитить строение от излишней влаги, которая имеет свойство с завидной периодичностью скапливаться и по склону крыши «спускаться» на фасад. На данный момент для изготовления составляющих водосточной системы используются абсолютно разнообразные материалы (начиная от плотного пластика и заканчивая металлами и их сплавами). Особой популярностью в этом деле пользуется медь – и не удивительно, ведь изделия из нее отличаются чрезвычайно высокими эксплуатационными свойствами.
А вы знаете? Не важно из какого материала вы планируете обустраивать водосток – будь то пластик или медь – принципиальные отличия в инструкции по монтажу отыскать вам вряд ли удастся.
Правила монтажа и рекомендации специалистов

Строительные работы не терпят самодеятельности, поэтому не стоит «изобретать велосипед». Сегодня в сети Интернет можно отыскать тысячу и один совет по обустройству водосточных систем. Практически все квалифицированные специалисты в один голос рекомендуют придерживаться в этом деле определенной последовательности действий. Если рассматривать процесс монтажа водостока поэтапно, то первой стадией, естественно должна быть подготовительная. Она включает в себя проведение расчетов, создание схемы (иногда плана) водостока и закупку необходимых материалов.

Следующий этап представляет собой уже непосредственно монтаж желоба. Его тоже условно можно разделить на несколько взаимосвязанных стадий:

Установка крепежей. Как правило, для обустройства водосточной системы используются кронштейны разных типов. На рынке стройматериалов, а также в специализированных гипермаркетах можно отыскать десятки разновидностей кронштейнов. Целесообразность выбора того или иного типа крепежей в большинстве случаев зависит от места крепления, типа и длины водосточного канала (желоба).

Монтаж водоприемных воронок. Не трудно догадаться по названию, что установка данных элементов предусмотрена для приема талой и дождевой воды и перенаправления ее в специальную (сливную) трубу. Очевидно, что вышеупомянутые воронки необходимо устанавливать исключительно в местах расположения стояков слива.
«Обработка» желоба. Как уже упоминалось выше, выбор крепежей для желобов напрямую зависит, от того какую форму имеет последний – круглую или прямоугольную. Так как о разновидностях кронштейнов речь уже шла, остается добавить только то, что желоб нужно всего лишь аккуратно вставить в них. Неиспользованные края водосточного канала необходимо перекрыть с помощью специальных заглушек.

А что же дальше?

Далее к этой статье следует стадия соединения установленных ранее желобов. Скрепить части желоба можно двумя способами: с помощью вышеупомянутых воронок или же посредством использования доборного соединителя. Поперечные части двух желобов необходимо «одеть» в соединитель и таким образом создать прочное крепление.



Следующий этап – установка колен водосточной трубы. Монтаж колена предусматривает «надевание» его на нижнюю часть специальной воронки. Необходимость данного этапа заключается в том, чтобы повернуть сточную трубу по направлению к стене. Колени позволяют зафиксировать трубу с помощью специальных хомутов.
После монтажа колен стартует финальная стадия установки стояков и слива. Стояк необходимо прикрепить к нижней части колена и зафиксировать с помощью специальных крепежей. Если длины стояка недостаточно, его можно «доточить» дополнительной трубой. Установка слива практически не отличается от процесса установки колена.

Советы по установке дренажной системы для вашего двора

Теперь, когда апрельские ливни пропитали ваш дерн, вы, возможно, заметили, что ваш газон больше похож на страну 1000 озер, чем на пышный зеленый ковер, который, как вы надеялись, появится Эта весна.

Установив дренажную систему, вы можете убедиться, что ваш двор по-прежнему получает необходимую гидратацию, без затяжной грязевой ямы, которая быстро становится.

Французский дренаж - один из лучших способов удалить стоячую воду с вашего переднего или заднего двора.Их также легко установить самостоятельно, если вы планируете заранее и имеете подходящее оборудование.

Вот несколько советов по французскому дренажу своими руками:

Более широкий окоп

Эксперты по газонам скажут вам, что чем шире, тем лучше будет водоотвод. Кроме того, легче выкопать большую площадь, чем меньшую и более узкую.

https://www.easydigging.com/Drainage/installation_french_drain.html


Используйте малую обратную лопату или траншеекопатель

Прикрепите к небольшому бульдозеру (например, MAGNATRAC) небольшую обратную лопату или приспособление для рытья траншей, чтобы сделать самую важную часть вашей работы - копание - простой и точной.Траншея должна быть достаточно широкой и глубокой, чтобы выдержать перфорированную трубу шириной 4 дюйма, плюс дополнительные 4-6 дюймов гравия с каждой стороны и над ней. Попытка выкопать участок вручную, особенно в илистой почве, может оказаться сложной и сложной задачей.

https://struckcorp.com


Засыпьте гравий в траншею перед установкой трубы

Гравий обеспечивает структурную поддержку, облегчая поток воды, так что дренажная зона может выполнять свою работу, не насыщая почву и не создавая грязи. Перед укладкой перфорированной трубы в траншею нанесите несколько дюймов гравия, затем накройте трубу до уровня земли вокруг нее.

https://www.hgtv.com/design/outdoor-design/landscaping-and-hardscaping/how-to-build-a-french-drain


Проверьте угол наклона дренажной трубы

После того, как вода накапливается внутри французского водостока, необходимо убедиться, что она течет в другую часть вашего дома, рассеивая воду в другом месте.Вы даже можете установить заглубленный перфорированный сухой колодец, если захотите (который позволяет воде медленно растворяться в почве вокруг него). Независимо от вашего решения, вы должны убедиться, что труба внутри слива газона облегчает движение воды. в правильном направлении.

https://www.familyhandyman.com/landscaping/install-an-in-ground-drainage-system/view-all/


Используйте ландшафтный брезент вместо пластиковой подкладки

Некоторые мастера французского дренажа посоветуют вам выстелить траншею пластиковым брезентом перед тем, как засыпать гравий или трубу в этом месте. К сожалению, это блокирует воду и может сделать область вокруг лайнера очень сырой. Вместо этого используйте брезент для озеленения. Пористый барьер позволяет воде течь в траншею и дренаж, но не дает грунту и гравию смешиваться друг с другом.

https://www.thespruce.com/how-to-install-french-drains-for-yard-drainage-2131133


Добавить водосборные бассейны по мере необходимости

Распространенная ошибка французского дренажа «сделай сам» - установка одного уловителя в начале траншеи.Однако при необходимости вы можете добавить к дренажной трубе дополнительные водосборные бассейны, в зависимости от того, где находятся ваши низкие точки. Это также позволяет иметь разные ответвления, отходящие от вашего основного французского водостока, если вы того пожелаете. Отверстие для слива не обязательно должно быть большим; он может быть столь же консервативным, как диаметр 4 дюйма.

Как установить французский слив

Одна внешняя французская дренажная траншея длиной 50 футов означает выкапывание примерно 75 кубических футов почвы.В зависимости от того, насколько влажная ваша почва (если у вас проблемы с дренажем, она, вероятно, довольно влажная), это означает от 4 до 5 тонн грязи.

Вам нужно не только выкапывать землю, ее нужно куда-то переместить. Вы собираетесь засыпать траншею гравием (еще 4–5 тонн), поэтому выкопанная земля требует нового дома, например, засыпки низины на вашем участке или пары приподнятых грядок.

Проверка реальности: Французский водосток для очистки сырых участков и незначительных наводнений во дворе, иногда называемый занавесом, может быть делом своими руками.Тем не менее, установка дренажа в фундаменте для вымывания мокрого подвала - определенно работа для профессионала.

Копайте безопасно

Перед тем, как начать копать, обратитесь в городские службы, чтобы отметить расположение любых подземных коммуникаций. Позвоните на горячую линию «Прежде чем копать» позвоните по номеру 811. Эта бесплатная услуга гарантирует, что подземные коммуникации будут отмечены до того, как вы начнете. Дополнительную информацию об услугах по копанию вы можете получить в Dig Safe.

Сделай сам

Популярные чтения

    7 способов сделать ваш двор и дом зоной, свободной от ошибок

    Двор и патио

    Будьте домом в квартале, откуда убегают ошибки.

    4 основных совета для принятия решения: какова ценность моего дома?

    Купить Продать

    Вот как установить цену на дом, чтобы быстро продать его.

    5 важных советов по подготовке дома к зиме в холодную погоду

    Советы по уходу за домом

    Наш контрольный список для подготовки вашего дома к зиме поможет вам сохранить свой дом уютным и безопасным от зимних морозов.

Хорошая новость в том, что рытье траншеи вручную не будет стоить вам ничего, кроме времени, плюс деньги, которые вы потратите на дренажную трубу и гравий, новую лопату и, возможно, бутылку аспирина на следующий день.Если вы можете попросить друга или двух помочь, даже лучше.

Затраты на выкопанный вручную французский водосток длиной 50 футов, шириной 12 дюймов и глубиной 18 дюймов:

  • Планирование: $ 0
  • Раскопки: 20 долларов (новая лопата)
  • Пластиковая дренажная труба из ПВХ, 50 футов: 23 $
  • Гравий промытый дренажный, 3 двора: 75 $; плюс 40 долларов США за доставку
  • Пейзажная ткань, рулон 3 на 50 футов: 40 долларов
  • Семена травы: 10 долларов США

Самые популярные советы по уходу за домом

    17 вещей, которые нельзя делать с вашим домом

    Советы по уходу за домом

    Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

    Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

    Советы по уходу за домом

    Копите деньги для более важных вещей, например, для ипотеки.

    5 хитростей, чтобы ваши трубы не взорвались этой зимой

    Советы по уходу за домом

    Даже если вы думаете, что они уже начали мерзнуть.

    Определите 9 проблем с этим домом (советы новым домовладельцам)

    Советы по уходу за домом

    Яркие признаки того, что вы плохо проводите техобслуживание, например, парковку на траве.

    12 вопросов, которые вы хотели бы задать, прежде чем переехать

    Советы по уходу за домом

    Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Общие затраты: 208 долларов США

Связано: Французские водостоки: когда они вам нужны

Аренда инструмента для самостоятельной прокладки траншей

Инструмент для рытья траншей сокращает рабочее время.Вы можете выбить траншею, на которую потребуется 6 часов, чтобы вырыть ее вручную, примерно за час с помощью траншейного инструмента. Вам нужно будет организовать транспортировку инструмента до дома и обратно.

Газовый инструмент для рытья траншей позволяет копать до 18 дюймов в глубину и до 24 дюймов в ширину. Будьте готовы платить от 125 до 200 долларов в день.

Общие затраты (включая материалы, указанные выше): от 313 до 388 долларов.

Аренда экскаватора и оператора

Экскаватор с обратной лопатой - это основное оборудование, которое быстро прорезает траншею.Однако, чтобы оправдать этот инструмент, вам нужно, чтобы над ним было много работы. Экскаватор имеет смысл, только если:

  • Вам нужно выкопать более 100 линейных футов дренажной траншеи.
  • Вы можете обеспечить легкий доступ к своей собственности для этого большого оборудования.
  • Экскаватор не разрушит ландшафтный дизайн или плотную почву безвозвратно. Это тяжело!

Включая арендную плату за инструмент, время в пути, чтобы доставить экскаватор с обратной лопатой к вашей собственности, и почасовую ставку оператора, ожидайте, что вы заплатите от 300 до 1500 долларов.

Общие затраты (включая материалы, указанные выше): от 488 до 1688 долларов.

Наем специалиста

Профессиональный подрядчик завершит ваш проект примерно по 25 долларов за линейный фут. Это должно включать:

  • Первичная консультация и ставка
  • Все детали и материалы
  • Весь труд
  • Обратная засыпка траншеи грунтом

Общие затраты (50-футовый французский водосток): 1250 долларов.

Чтобы найти профессионального подрядчика, способного построить водосток во Франции, введите такие запросы, как:

  • Подрядчик по гидроизоляции
  • Подвальный подрядчик
  • Подрядчик по дренажу
  • Строительный подрядчик

Убедитесь, что ваш подрядчик имеет лицензию и связан обязательствами.

Как построить французский водосток

После того, как вы спроектировали французскую водосточную систему, вы готовы к ее строительству.

Вы можете выполнить работу самостоятельно или нанять профессионального ландшафтного подрядчика.

Части французского водостока

  • Траншея шириной не менее 12 дюймов и глубиной от 18 до 24 дюймов; траншеи большего размера обеспечивают лучший дренаж и служат дольше, но требуют больше работы.
  • Перфорированная пластиковая дренажная труба диаметром 4 дюйма для сбора излишков воды
  • Промытый дренажный гравий (определите необходимое количество с помощью калькулятора гравия)
  • Водопроницаемая ландшафтная ткань для предотвращения попадания ила и корней в водосточную трубу

Совет: Жесткая дренажная труба из ПВХ дороже (75 центов за фут), чем гибкая дренажная труба (45 центов за фут), и требует склеенных фитингов, но она практически устойчива к раздавливанию.Вы можете использовать силовую змею, чтобы прочистить засоры в жестком ПВХ, но змея испортит гибкую трубу.

Популярные чтения

    Как нанять агента по недвижимости - и быть их лучшим клиентом

    Купить Продать

    Если вы станете хорошим партнером выбранного вами агента, вы оба станете более счастливыми охотниками за домом.

    5 важных советов по подготовке дома к зиме в холодную погоду

    Советы по уходу за домом

    Наш контрольный список для подготовки вашего дома к зиме поможет вам сохранить свой дом уютным и безопасным от зимних морозов.

    Покупка и продажа домов во время пандемии: что нужно знать

    Стоит ли продавать свой дом?

    Ресурсы, которые помогут вам сориентироваться в новой недвижимости нормально.

Прежде чем копать

  • Позвоните по горячей линии «Перед тем, как копать». Набрав 811, вы можете воспользоваться бесплатными городскими службами, которые могут отметить местоположение всех подземных коммуникаций, прежде чем вы начнете копать.Дополнительную информацию об услугах по раскопкам можно найти на Dig Safe.
  • План по грязи. Вам придется выкопать большое количество грязи и заменить его дренажным гравием, поэтому вам нужно будет решить, куда положить грязь. Предложения: заполнить низкие места; создавать приподнятые грядки; застроить фундамент под уклоном.

Копаем

Самые популярные советы по уходу за домом

    17 вещей, которые нельзя делать с вашим домом

    Советы по уходу за домом

    Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

    Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

    Советы по уходу за домом

    Копите деньги для более важных вещей, например, для ипотеки.

    5 хитростей, чтобы ваши трубы не взорвались этой зимой

    Советы по уходу за домом

    Даже если вы думаете, что они уже начали мерзнуть.

    Определите 9 проблем с этим домом (советы новым домовладельцам)

    Советы по уходу за домом

    Яркие признаки того, что вы плохо проводите техобслуживание, например, парковку на траве.

    12 вопросов, которые вы хотели бы задать, прежде чем переехать

    Советы по уходу за домом

    Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Варианты рытья вашей французской дренажной траншеи включают:

  • Копать вручную. Это трудоемко, но дешево, если вы сделаете это самостоятельно (пригласите друга или двух).
  • Аренда траншейного инструмента. Работающий на газе инструмент для рытья траншей может прорезать траншеи глубиной до 18 дюймов и шириной до 24 дюймов. Стоимость: от 125 до 200 долларов в день. (Вам понадобится способ доставить инструмент туда и обратно на вашу территорию.)
  • Совет: Инструмент для рытья траншей отбрасывает грязь в сторону. Положите куски старой фанеры или плотного брезента рядом с местом траншеи, чтобы собрать грязь и упростить перемещение в другое место.
  • Наймите профессионального экскаватора-машиниста.Экскаватор может быстро прорезать глубокую и широкую траншею, но вам нужно спланировать, как пронести этот большой и тяжелый инструмент на ваш двор. Включая почасовую оплату оператора, время в пути, чтобы доставить экскаватор с обратной лопатой до вашего объекта, и стоимость аренды машины, вы должны заплатить от 300 до 1500 долларов.

Как установить французский слив

  1. Позвоните на горячую линию 811, чтобы отметить подземные коммуникации.
  2. Выкопайте траншейную систему.
  3. Выровняйте траншею ландшафтной тканью. Ткань должна быть достаточно широкой, чтобы выходить на 1 фут за верхние части стен траншеи с обеих сторон.Временно прикрепите излишки гвоздями или булавками для ландшафтной ткани.
  4. Добавьте 2-3 дюйма гравия на дно траншеи.
  5. Проложите дренажную трубу в траншее дренажными отверстиями вниз.
  6. Покройте сливную трубу гравием на расстоянии 2–3 дюймов от верха траншеи.
  7. Сложите лишнюю ландшафтную ткань поверх гравия.
  8. Засыпьте верхнюю часть траншеи землей и засевайте травой.

Связано: Как установить французский водосток: сделай сам или профессионально?

Как установить французский слив

Суть французской дренажной системы состоит в создании свободного дренажа водовода, который захватывает грунтовые воды и ведет их к подходящей точке сброса.

Что такое французский сток?

Хотя они звучат вполне по-европейски, французские водостоки на самом деле названы в честь жителя Новой Англии Генри Френча.

Французские водостоки представляют собой простой способ удаления нежелательных грунтовых вод и состоят в основном из траншеи, заполненной гравием, и нескольких перфорированных дренажных труб. Вода, будь то с поверхности или во влажной почве, собирается гравием и просачивается в трубу, которая ее уносит.

Шаги по установке французского водостока

Этап включает рытье траншеи с уклоном дна и достаточной длины, чтобы можно было попасть к месту разгрузки.

  • В зоне сбора воды боковые стороны и дно траншеи выстланы фильтровальной тканью, чтобы грязь не вымывалась и не забивала слив.
  • Перфорированная труба укладывается на дно траншеи поверх этой ткани.
  • За пределами зоны сбора воды для отвода воды используется неперфорированная труба.
  • Далее сборная площадка доверху засыпается гравием, а участок траншеи с неперфорированной трубой засыпается вышедшим грунтом.

Дренажные фундаменты

У каждого нового дома есть французская водосточная труба внизу фундамента. Если участок имеет достаточный уклон и размер, чтобы сток мог спускаться от фундамента к дневному свету, большинство строителей предпочитают устанавливать водосток за пределами фундамента.

Во многих случаях в старых домах с проблемами воды в фундаменте нет французского водостока на уровне фундамента. Они могут быть добавлены и могут иметь большое значение. Это может быть очень сложная задача, которая означает копание до самого основания - работа для профессионала.

Однако, если проблема заключается в том, что поверхностные воды достигают фундамента с подъема, то для перехвата и отвода воды можно использовать гораздо более простой французский водосток, траншея которого составляет всего пару футов.

Перфорированная пластиковая труба или гофрированная пластиковая труба диаметром четыре дюйма укладывается на землю у основания лицевой стороной вверх. Он присоединяется к массивной трубе, уходящей от дневного света.

Труба вдоль фундамента покрыта толстым слоем чистого щебня, обычно размером ¾ дюйма.Поверх этого идет фильтровальная ткань, которую затем покрывают естественной почвой.

При особо влажных почвах или в тех случаях, когда в доме нет водосточных желобов, иногда фундамент может быть полностью засыпан щебнем. Если дренаж фундамента также предназначен для отвода стока с крыши, его пропускную способность, вероятно, необходимо будет увеличить. Это простой вопрос добавления дополнительных коллекторных труб и увеличения диаметра дренажной линии. В данном случае рекомендуется, чтобы систему проектировал инженер.

Сухие камеры

Если на участке не допускается сток дневного света, используются другие варианты. Иногда дренаж фундамента приводит к сухому колодцу.

Drywell может быть такой же простой, как отверстие в земле, заполненное щебнем, сборный бетонный резервуар с дренажными отверстиями или аналогичная пластиковая конструкция. Сухие колодцы работают за счет того, что они достаточно большие, чтобы удерживать ожидаемый объем сточных вод на время, в конечном итоге позволяя им проникать в окружающую почву.

В остальных случаях дренаж фундамента проложен внутри фундамента.Здесь коллекторные трубы будут стекать в пластиковый отстойник, откуда насос выбрасывает воду вверх и наружу на поверхность земли или в сухой колодец.

Если насос сливает воду на поверхность, очень важно, чтобы слив находился на расстоянии не менее 10 футов от дома, иначе вода может просто стекать обратно к основанию и создать почти бесконечный цикл.

Одним из преимуществ использования внутренних дренажных систем является то, что доступны герметичные отстойники, которые также могут соединять дренажные трубы вспомогательной плиты с вентиляционным отверстием для радона.Одним из недостатков насосной системы является то, что она зависит от электричества. Если отключится электричество, подвал может затопить. Доступны системы с резервным аккумулятором.

Французский водосток во дворе

Иногда участок газона остается слишком влажным для стрижки до начала весны, или на подъездной дорожке из гравия образуется грязь. Часто достаточно установить французский водосток на верхнем краю этих участков. В этом случае французский водосток часто называют занавесным стоком.

В зависимости от осушаемой площади траншею можно вырыть вручную, траншейной машиной или экскаватором с обратной лопатой. Глубина траншеи зависит от глубины уровня грунтовых вод и топографии - дно траншеи должно оставаться выше, чем ее выходное отверстие на склоне.

В некоторых случаях может потребоваться инженерное проектирование системы. В других случаях все, что требуется, - это выкопать глубину на пару футов и наклонить дно траншеи.

Нисходящая сторона желоба водостока может быть облицована сверхпрочным пластиковым покрытием перед засыпкой, чтобы создать плотину и заставить больше воды попадать в канализацию.Обычно траншея заполняется щебнем с точностью до шести дюймов, а фильтрующая ткань загибается сверху.

Родная почва покрывает ткань, а поверх нее засажена трава. Вдоль проезжей части траншеи обычно засыпают более крупный камень - часто декоративный речной камень - который также помогает отводить поверхностные воды.

Преимущества французского водостока

  • Французские водостоки собирают нежелательные поверхностные воды, предотвращая затопление газонов, террас, пешеходных дорожек и проездов.
  • Французские водостоки отводят грунтовые воды, сушат газоны и фундаменты
  • Их проще всего построить во время строительства дома, но их можно добавить позже.
  • Техническое обслуживание практически не требуется.

Контроль сильного стока - Решение проблем дренажа и эрозии

Следующие подходы к перенаправлению и улавливанию стока могут быть использованы для контроля сильного стока, вызывающего продолжительные влажные территории или эрозию двора.

Если у вас обильный сток из водосточных водостоков с крыш и соседних домов, перенаправление или улавливание стока может обеспечить лучший контроль.Эти методы минимизируют количество воды, которая накапливается или вызывает эрозию в проблемной зоне. Многие из описанных ниже приемов можно использовать в тандеме: например, вы можете безопасно перенаправить сток с , а затем захватить его и позволить ему впитаться в почву.

Захват стока: бочки для дождя, дождевые сады, почвенные поправки, террасы, сухие колодцы. »

Перенаправление стока: канавы, французские водостоки, водосборные бассейны, пристройки водосточных труб.»

Сбор и хранение стока

Сток можно улавливать и хранить для использования или позволить ему впитаться в почву. Дождевые бочки и цистерны используются для хранения. Сухие колодцы, удобрения почвы и дождевые сады используются для проникновения воды в почву.

Эти решения имеют множество экологических преимуществ: сокращает сток с вашего участка, фильтрует сток, поливает ваш двор и пополняет грунтовые воды. Их также можно комбинировать со структурами, перенаправляющими сток.Например, можно построить травяную канаву или пристройку водосточной трубы для подачи стока в сухой колодец или дождевой сад.

Однако эти методы могут не подходить для всех мест.

  • Дождевые сады или сухие колодцы не следует располагать рядом с фундаментом дома, чтобы избежать проблем с водой в подвале или фундаменте.
  • Если ваша почва имеет плохую скорость инфильтрации, возможно, потребуется включить дренаж в дизайн дождевого сада или сухого колодца.Почвы с высокими уровнями грунтовых вод или очень малой глубиной до коренных пород также являются проблематичными. Найдите свой тип почвы с помощью карт Soil Survey. Перед установкой дождевого сада или колодца для просушки следует также провести тест на инфильтрацию.

Если при строительстве одного из этих комплексов будет нарушено более 2500 квадратных футов, вам потребуется разрешение в округе Фэрфакс. См .: Планы, связанные с сайтом. В других юрисдикциях см. Местные нормы и правила.

1. Бочка для дождя или цистерна

Дождевая бочка - это большой контейнер, который прикрепляется к концу водосточной трубы и хранит воду для дальнейшего использования, например, для полива сада или газона.Бочки от дождя бывают разных форм и размеров. Типичная бочка для дождя вмещает около 50 галлонов воды. Цистерны большего размера могут вместить сотни или даже тысячи галлонов. Бочки от дождя просты в установке и недороги. Если у вас нет бачка, этот вариант, как правило, не обеспечивает достаточной емкости для значительного уменьшения количества стоков, стекающих на лужайку во время сильных штормов. Скорее всего, дождевые бочки наиболее полезны в качестве дополнения к другим средствам контроля ливневой воды.

  • Устройство перелива позволяет вытекать излишкам воды, когда бочка или цистерна полны.Используйте гофрированные пластиковые трубы, чтобы направить перелив в сторону от фундамента вашего дома.
  • Водосточная труба может быть подключена к одному или нескольким водосточным бочкам. Подключение дождевых бочек увеличивает количество улавливаемого стока.
  • Для получения дополнительной информации см .: Мастерские Rain Barrel

2. Дождевой сад

Дождевой сад - это густо озелененная впадина, расположенная на пути стока стока, с проницаемой почвой. Во время шторма сток будет собираться на поверхности дождевого сада и впитываться в почву, фильтруя воду и пополняя грунтовые воды.

Правильное функционирование дождевого сада зависит от проницаемости естественной почвы. При отсутствии адекватной проницаемости может потребоваться дренаж, позволяющий отводить фильтрованную воду, что может увеличить затраты и время строительства.

В дождевом саду естественную почву изменяют или заменяют смесью песка, верхнего слоя почвы и органического компоста (или предварительно приготовленной дождевой садовой смесью). Глубина этих поправок может варьироваться в зависимости от усилий и ресурсов, которые вы хотите вложить, но восемнадцать дюймов следует рассматривать как минимум.Под измененной почвой на дополнительной гравийной или песчаной подушке накапливается ливневая вода, так что она может впитаться в подстилающую естественную почву.

Дождевые сады могут быть хорошим решением больших и широко распространенных проблем с дренажем на заднем дворе. Они могут быть разных стилей и размеров. Большие и глубокие дождевые сады будут обрабатывать больше стока, меньшие и более мелкие дождевые сады будут обрабатывать меньше, но все правильно функционирующие дождевые сады уменьшат загрязненные ливневые воды и помогут восполнить запасы грунтовых вод.

Дополнительную информацию и инструкции по проектированию и строительству дождевого сада на заднем дворе можно найти в статьях NVSWCD «Проектирование и строительство дождевого сада: руководство для домовладельцев» или «Семь мифов о дождевых садах».

3. Поправка для почвы или Компостное одеяло

Часто городские и пригородные почвы плотные, уплотненные и имеют низкое плодородие. Добавление в почву органических веществ или компоста снижает плотность почвы и улучшает структуру почвы. Структура относится к слипанию частиц почвы. Почва с хорошей структурой более пористая, что способствует инфильтрации и сокращению стока. Улучшение почвы также улучшает здоровье и продуктивность вашей почвы, добавляя долгосрочный источник питательных веществ и органических веществ.Есть два общих подхода.

Метод низкой интенсивности:

Компостное одеяло. Положите тонкий слой компоста и присыпьте его граблями на лужайке, следя за тем, чтобы вы не закопали траву или другую существующую растительность. Если вы кладете компост на оголенное место или на участок без растительности, вы можете добавить более толстый слой.

Что использовать для компоста? Вы можете купить компост в коммерческих целях, но также можете использовать листовую мульчу. В округе есть места для сбора свободной листовой мульчи.Для еще более простого подхода вы можете переработать органические вещества, которые у вас есть на участке, оставив обрезки травы на лужайке (езда на велосипеде) и скашивая осенние листья на лужайке вместо того, чтобы складывать их в мешки. Срезанные скошенные листья и скошенные листья разрушаются сами по себе и превращаются в компост в почве. Чтобы увидеть заметные изменения в вашей почве, может пройти несколько сезонов.

Метод высокой интенсивности:

Поправка о почвах. Представьте фермера, вспахивающего поле. Обработка почвы в тяжелых условиях - это, по сути, то же самое.Вместо того, чтобы добавлять семена, вы будете смешивать компост с почвой. Этот вариант более дорогостоящий и более интенсивный (вам придется взорвать газон!), Но результаты будут немедленными и заметными.

Сначала выберите площадь вашей собственности, которую вы хотите изменить. Основываясь на этой площади, вы можете рассчитать, сколько компоста вам понадобится. Не существует установленного правила, но если вы собираетесь использовать более интенсивный метод, мы рекомендуем использовать не менее четырех дюймов, если не больше. Вы можете нанять ландшафтного дизайнера или арендовать мотоблок или небольшой экскаватор.Перемешайте компост с глубины от 10 дюймов до двух футов. Вы можете приобрести компост в коммерческих целях или бесплатно получить мульчу из листьев в округе. Имейте в виду, что мульча из свободных листьев из округа не всегда бывает стабильного качества, не будет полностью разложена и может содержать семена сорняков. Немедленно пересадите желаемую растительность.

Террасы часто можно засыпать с помощью поправки на почву, чтобы замедлить сток, а также улучшить инфильтрацию. Для получения дополнительной информации см .: Как защитить эродирующую землю - террасы

.

4.Сухой колодец (Инфильтрационная траншея)

Сухой колодец или инфильтрационная траншея - это подземное хранилище, заполненное гравием. Вода, захваченная сухим колодцем, хранится в пустотах между гравием, пока она не просочится в землю или не вытечет через дренаж.

  • сторон сушильного бокса (не дно) облицованы ландшафтной тканью.
  • Воду можно направлять в сухой колодец из водосточной трубы или другой трубы.
  • Может использоваться как дорожка или засыпана верхним слоем почвы и дерном.
  • Лучше всего копать до тех пор, пока не будет обнаружен проницаемый слой почвы. Сухой колодец - хороший вариант, только если проницаемый слой почвы находится на разумной глубине. Если такого слоя нет, сухой колодец не может быть хорошим решением.

Перенаправить сток

Перехват и перенаправление стока дает возможность безопасно сбросить объем в место за пределами проблемной зоны. Это можно сделать с помощью водостоков, французских водостоков, водосборных бассейнов или удлинителей водосточной трубы и отстойника.Эти методы перенаправления можно комбинировать с практиками захвата и хранения (см. Ниже).

Всякий раз, когда вы перенаправляете сток, вы должны отправить его в подходящую точку. Сброс сточных вод в неподходящее место просто сдвинет проблемы под откос. Имейте в виду, что перенаправление стока без впитывания его в почву может негативно повлиять на соседние участки.

1. Swale

Вал - это широкая неглубокая канава, в которой вода может стекать в подходящее отверстие. Канал должен быть защищен травой или другой растительностью.Он также может быть облицован камнем подходящего размера для предотвращения эрозии канавы.

Камень предпочтительнее в лугах, в которых трава плохо растет из-за тени или которые слишком крутые или длинные для травы, чтобы предотвратить эрозию. Выстланную камнем канаву иногда называют руслом сухого ручья . Используемые камни могут быть разных размеров: более крупные действуют как стабилизаторы, а более мелкие - как наполнители. Как правило, чем тяжелее поток, тем больше должны быть камни. Под каменную кладку следует положить плотно сплетенную ландшафтную ткань.

2. Французский сток

Французский водосток - это устройство подземного водоотвода. Он состоит из перфорированной трубы, окруженной гравием и облицованной прочной ландшафтной тканью. Французский водосток отводит сточные воды под землю к подходящему сливу. К нему можно подсоединить водосточные трубы и трубы отстойного насоса, а также объединить с ним водосборный бассейн, чтобы помочь удалить стоячую воду. Более глубокие французские водостоки также можно использовать для отвода грунтовых вод.

Советы по созданию французского водостока. Предварительно собранные варианты слива французского производства (например, EZ-Drain) позволяют сэкономить время и усилия при установке.

  1. Выкопайте канаву в том месте, где пойдет ваша французская канализация. Стандартная французская дренажная канава имеет глубину примерно 1,5 фута и ширину 10-12 дюймов, в зависимости от размера выбранной трубы (обычно 4-6 дюймов) и желаемой глубины.
  2. Выровняйте канаву со всех сторон ландшафтной тканью, чтобы предотвратить эрозию почвы.
  3. Насыпьте на дно канавы слой гравия.
  4. Перфорированная пластиковая труба уложена поверх гравия и окружена гравием по бокам и сверху.
  5. Если верхний слой почвы и дерн будут использоваться для покрытия французского водостока, ландшафтную ткань следует натянуть поверх гравия перед добавлением верхнего слоя почвы.
  6. Если гравий останется открытым на поверхности земли, ландшафтную ткань не нужно натягивать поверх гравия, но края должны быть защищены, чтобы осадок не попал в канализацию.

3. Водосборный бассейн

Водосборный бассейн - это сборный бокс со сливным отверстием вверху и сливным отверстием внизу.Поверхностный сток поступает на вход, проходит через сборный бокс и выходит через выход в заглубленную дренажную трубу. Водосборный бассейн следует размещать на низком участке участка, чтобы вода естественным образом стекала к нему (можно построить травяную канаву, чтобы направлять сток в бассейн). Закопанная водосточная труба должна сливаться в подходящий слив.

4. Блоки брызг и надстройки водосточной трубы

Гидравлические блоки и гофрированная пластиковая труба также могут использоваться для направления сточных вод с крыш из водосточных водостоков или отстойников от стен фундамента в подходящую зону.См .: Гидравлические блоки и водосточные трубы

.

Вернуться к главному меню «Решение проблем дренажа и эрозии»

Обычные проблемы с канализацией двора и решения своими руками

Итак, ваш двор не осушает должным образом. Это случается с домовладельцами по всей стране чаще, чем вы думаете, и обычно начинается с небольших луж и мокрых пятен на траве. Возможно, вы начинаете видеть на своем дворе грязные участки и участки, похожие на болото. Это классические симптомы плохого дренажа двора, когда почва во дворе удерживает слишком много воды.Но почему?

Распространенные причины проблем с дренажем двора

Есть несколько факторов, которые могут привести к тому, что двор не сможет должным образом отвести лишнюю воду. Различные причины проблем с водоотводом во дворе могут потребовать разных решений и подходов к работе своими руками. Ниже приведены некоторые из наиболее распространенных причин, по которым ваш двор может плохо стекать.

  • Уклон двора или поле : во многих случаях вода собирается во дворе, потому что ровная поверхность почвы не отводит достаточно воды от дома.
  • Слишком короткая водосточная труба : Если водосточная труба вашего желоба направлена ​​прямо на цветочную клумбу или другую ландшафтную территорию, избыток воды может скапливаться в мульче и почве под ней.
  • Затронутая почва : Это может быть результатом строительных проектов, таких как подземные бассейны, вокруг дома. Глина твердого сплава особенно проблематична при ударе, поскольку она может удерживать влагу намного дольше, чем другие типы грунта.
  • Передние дорожки : Если перед вашим домом есть тротуар или бетонная дорожка, это может блокировать воду, не позволяя ей течь через ваш двор в ливневую канализацию.
  • Эрозия стока : Если сток из водосточной трубы сорвал часть верхнего слоя почвы в вашем дворе, это может привести к сильному сбору под эродированной областью.

Решения по дренажу для 5 дворов, которые вы можете сделать самостоятельно


После того, как вы определили свою проблему и наиболее вероятную причину, пора составить план действий по улучшению дренажа во дворе. Есть несколько вариантов, к которым вы можете обратиться, но обязательно внимательно изучите каждый и располагайте необходимыми инструментами, прежде чем выбирать один.

1. Сократите график полива

Перед тем, как приступить к дорогостоящему и обширному проекту по дренажу своими руками, подумайте о возможности чрезмерного полива вашего двора и / или сада. Попробуйте сократить полив и посмотрите на проблемные места, чтобы узнать, стекают ли они. В противном случае почва могла бы дренироваться должным образом, но просто не успевала за вашим графиком полива. Если нет, то, возможно, пора запачкать руки.

Необходимые инструменты: Большинство спринклерных систем можно настроить на работу с меньшими или меньшими интервалами.Если вы поливаете двор вручную, просто делайте это реже. Следите за влажными зонами в течение следующих недель или двух, чтобы определить, действительно ли ваш двор не стекает.


2. Расширьте водосточную трубу

Если вы обнаружите, что сток, вызывающий проблемы с дренажем вашего двора, исходит из вашей водосточной системы, решение, которое вы ищете, может быть таким же простым, как удлинение водосточной трубы от дома, чтобы она не образовывала бассейн в вашем ландшафтном дизайне. области. Однако, если вы отводите сток от своего дома, убедитесь, что вы направляете его в ливневую канализацию или другой безопасный дренажный источник, а не на соседний участок.

Пока вы занимаетесь этим, вы можете убедиться, что сами желоба работают правильно. Заблокированные или неисправные желоба могут привести к переливу воды в ваш двор. Если ваша крыша превращается в водопад каждый раз, когда идет дождь, возможно, пришло время заняться ремонтом водосточных желобов.

Необходимые инструменты: Дополнительный материал для сливного отверстия, электродрель, плоскогубцы, винты, шайбы и болты.


3. Выкопайте русло ручья или канаву

Если у вас во дворе промокшее место, которое не может исправить пристройка водосточной трубы, вам может понадобиться искусственный ручей или дренажная канавка, чтобы отводить воду из низин.Эти проекты обычно включают выкапывание почвы в длинную неглубокую траншею и заполнение ее гравием и декоративными камнями. Предполагая, что ваш двор имеет правильный нисходящий уклон, эта установка, по сути, будет действовать как горка для выхода стока.

Дополнительным бонусом к этому проекту является то, что сухой искусственный ручей, даже когда он не используется, может стать привлекательным дополнением к вашему ландшафту.

Инструменты, которые вам понадобятся: Инструменты для рытья траншей, такие как лопаты и лопаты, гравий, камни и способ удаления излишков грязи.


4. Постройте дождевой сад

Если на вашем участке есть низина, в которой собирается вода, и нет достаточного уклона, чтобы дренировать ее с руслом ручья, вы можете подумать о том, чтобы сделать этот влажный участок подработкой, превратив его в дождевой сад. Дождевые сады предназначены для улавливания осадков и обычно заполнены водолюбивыми растениями, такими как хосты, папоротники и декоративные мхи, которые могут высушивать насыщенные участки. Они не обязательно решают проблему дренажа двора, но они определенно более привлекательны, чем грязная яма, полная мокрой травы.

Готовый дождевой сад идеально отводит воду в течение 24 часов. Этот показатель, а также уровень пористости почвы, в которой вы строите, могут помочь вам определить, на какую глубину копать огород. Ваш дождевой сад также может быть конечной точкой водостока или русла ручья.

Необходимые инструменты: Уровень, лопата, тачка, речной камень, декоративные камни, гравий, ландшафтная ткань, трубы из ПВХ и водонепроницаемые растения.


5. Установите французский дренаж и / или сухой колодец

Если в вашей почве есть проблемы с дренажом, которые нельзя решить путем корректировки уровня поверхности, возможно, пришло время углубиться.Как французские дренажные системы, так и сухие колодцы устанавливаются ниже верхнего слоя почвы для рассеивания и перенаправления излишков воды, но есть ключевые различия в их применении и конструкции.

Французский дренаж против сухого колодца: в чем разница?

Французский водосток обычно состоит из длинной траншеи, заполненной гравием или другими материалами основания, и дренажной трубы, идущей от дома по длине водостока. Затем труба засыпается фильтром и грунтом или речным камнем на уровне грунта.Французские водостоки универсальны и могут быть установлены практически в любом месте. Они отличаются от русла ручья или дренажной канавы тем, что французский водосток состоит из заглубленных под землей труб, в отличие от неглубокой траншеи, которая перенаправляет сток на неровную поверхность.

Сухой колодец обычно устанавливается в конце ручья, канавы или французского водостока и используется для сбора и отвода воды в окружающую почву вместо перенаправления воды от дома. Обычно это делается с использованием утяжеленного рукава из дренажной ткани или большого металлического или бетонного бассейна с отверстиями по бокам, через которые собранная вода может стекать в пористую почву поблизости.Секции сухого колодца большего размера можно купить во многих магазинах товаров для дома.

Для улучшения дренажа в тяжелых условиях двора популярным и эффективным решением является французский водосток, соединенный с водосточной трубой, ведущей от дома и заканчивающейся сухим колодцем. Обязательно проверьте состояние почвы на предполагаемом месте установки сухого колодца. Если почва там непористая и плохо дренируется, сухой колодец не принесет вам никакой пользы. Это можно сделать, выкопав небольшую яму с помощью копалки, налив в нее воду и посмотрев, сколько времени потребуется для ее слива.

Инструменты, которые вам понадобятся: Водонепроницаемая пластиковая труба, лопата, копатель, дренажная ткань и / или металлические или бетонные секции сухого колодца, верхний слой почвы, камни и / или гравий.


Проверяйте свой двор почаще, чтобы предотвратить проблемы с дренажом двора в будущем

Даже после того, как вы взялись за выбранный вами проект дренажа двора своими руками и ваша собственность вернулась в нужное русло, важно заботиться о своей почве и следить за нежелательной стоячей водой в будущем. Если вас беспокоит, что почва недостаточно аэрирует, цикл рыхления может разрыхлить землю и ускорить ее дренирование.

Декоративные камни во дворе, если они не размещены должным образом, также могут создавать препятствия для стока, заставляя воду скапливаться в траве. Подумайте о том, чтобы переместить или убрать несколько камней со двора, чтобы дождевая вода могла свободно выходить из двора.

Когда ваш двор не осушает так, как должен, легко почувствовать себя перегруженным задачей исправить это. Но с правильной подготовкой и правильными инструментами вы можете взять на себя множество идей по дренажу двора своими руками за выходные или два, чтобы вернуть свою собственность в норму.


Хотите внести другие изменения в свой двор? Независимо от того, над чем вы работаете, узнайте, как с легкостью выбрасывать все виды строительного мусора, от бетона и кирпича до мусора и грязи.

Как сформировать дренаж из бетонной траншеи

Нам часто задают вопрос «как сделать дренаж из бетонной траншеи». Люди часто думают, что они сэкономят много денег, создав водосточный желоб из бетона. Старый добрый бетонный желоб ручной формовки - трудоемкий, но очень гибкий с точки зрения конструкции.Подрядчик может легко отрегулировать ширину, глубину, уклон и добавить практически любые необходимые функции. Обратной стороной работы по формированию дренажа бетонной траншеи является то, что требуются навыки и время, чтобы сделать это правильно. На этой странице я расскажу об основах создания дренажной канавы из бетона. Мы также продаем рамы и решетки для ручного дренажа траншеи. Если вы не уверены, что обладаете навыками создания дренажа из бетонной траншеи, рассмотрите возможность использования одной из наших сборных систем дренажа траншей или систем формирования дренажа траншей. Эти сборные траншейные дренажные системы позволяют легко получить качественный траншейный дренаж.

Поскольку вы дошли до этого места, мы предполагаем, что у вас есть столярные навыки, чтобы формировать и заливать собственный залитый бетонный дренаж траншеи. Начнем с того, как сформировать дренаж из бетонной траншеи. Начните с проектирования дренажа бетонной траншеи. Выберите раму и решетку дренажа траншеи в соответствии с вашими проектными критериями. Это нужно сделать перед тем, как формировать слив. Фактически, к нам поступает много звонков от подрядчиков, которые сформировали водосток траншеи на месте и теперь не могут найти решетку, которая соответствовала бы размерам водостока, которые они сформировали.В конце концов, это обойдется вам дороже, потому что вам понадобится изготовленная на заказ решетка для дренажа траншеи. Кроме того, может быть трудно достичь требуемой грузоподъемности из-за неправильного размера посадочного места траншеи.

Бетонный желоб ручной формовки может иметь формованное гнездо для бетонной решетки или встроенную раму. Мы рекомендуем встроенную рамку. Без рамы решетки сидят прямо на бетоне. Это может вызвать чрезмерную нагрузку на бетон и со временем привести к срезанию бетонного выступа.Верхняя кромка рядом с решеткой также не имеет опор, поэтому верхний край дренажа траншеи подвержен растрескиванию и разрушениям при сдвиге. Хорошая рама для заделки траншеи даст вашим решеткам надлежащий выступ, на котором можно будет сидеть, что обеспечит долгий срок службы бетонного дренажа, сформированного вручную.

После выбора рамы и решетки дренажа траншеи необходимо определить ширину трапа. Сиденье решетки - это выступ, на котором решетка сидит, чтобы она не упала в траншею.Этот выступ должен иметь правильную ширину и быть компланарным (то есть с одинаковой высотой - подробнее об этом при обсуждении фактического формования). Ширина посадочного места решетки обычно равна ширине решетки плюс 1/4 дюйма. Это должно определять ширину вашей работы по формированию дренажной канавы. Формы будут установлены таким образом, чтобы внутренняя поверхность дренажной рамы траншеи была на 1/4 дюйма шире. чем решетка. Если отверстие слишком узкое, решетки траншеи не войдут в отверстие, и их будет сложно снять для очистки. Если отверстие слишком велико, решетки будут скользить, выглядеть неприглядно или упасть в отверстие.

Теперь давайте обсудим основы ручной формовки дренажа из бетонной траншеи. Сначала выкопайте канаву на глубину водостока плюс толщину бетона. Затем установите любую необходимую арматуру. Обратите внимание, что для залитого бетонного водостока желоба вам понадобится U-образный арматурный стержень, который скрепит стены и нижний колонтитул желоба. Затем вам нужно установить высоту верхней части бетона нижнего колонтитула. В конечном итоге это будет линия отвода дренажного канала из бетонного канала. Это может быть сделано с помощью лазера на склоне или формовочная древесина может быть размещена за пределами каркаса арматуры и установлена ​​на правильном уклоне, чтобы показать вам, на какой высоте заливать бетон.Обратите внимание, что нижний колонтитул дренажного канала из бетона ручной формовки обычно на 6 дюймов шире с каждой стороны, чем общая ширина стен траншеи. Это позволяет устанавливать формы стен траншеи поверх бетонного нижнего колонтитула.

Затем залейте нижний колонтитул желоба бетонной траншеи. Если водосток из траншеи глубокий или находится внутри здания, вам необходимо установить водяной затвор. Если вы решите использовать водостойкий ПВХ, вы можете установить его в бетон до того, как он затвердеет. Если вы используете ограничитель набухания, его можно установить после бетонных фирм.Обратите внимание, что внутренняя часть бетона должна быть гладкой. Внутри будет линия потока дренажа из бетонной траншеи ручной формовки, и она должна быть очень гладкой для улучшения потока и уменьшения количества мусора. Внешняя сторона должна быть достаточно плоской, чтобы на ней можно было разместить формы, но не обязательно идеально гладкой. За пределами каркаса арматуры можно использовать простую плавающую отделку.

Затем вам нужно сформировать внутреннюю часть дренажного канала бетонной траншеи. Установите две формы гладкой стороной наружу (в сторону каркаса арматуры).Обычно они прибиваются или привинчиваются ко дну нижнего колонтитула желоба. Теперь прикрепите эти формы друг к другу по внутренней стороне дренажа траншеи. Обязательно перекрестите распорку снизу одной формы к верхней части другой. Это предотвратит перекатывание форм во время укладки бетона. Это критический шаг, потому что любой наклон опалубки приведет к неправильной посадке решетки дренажа траншеи.

Теперь установите верхнюю часть рам дренажа траншеи на финишной отметке (верх бетонной поверхности).Для этого вам понадобится полоска древесины толщиной с решетку и шириной рамы. Прибейте это к формам на предписанной высоте. Очень важно, чтобы обе стороны имели одинаковую высоту. В противном случае решетки дренажа траншеи будут раскачиваться и дребезжать, когда их пересекает транспорт. Это очень распространенная проблема для водостоков из бетонных каналов ручной формовки. Такое раскачивание решеток создает дополнительную нагрузку на дренаж бетонной траншеи и может вызвать преждевременный выход из строя. После того, как они установлены должным образом, дважды и трижды проверьте ширину от внутренней части рамы до внутренней части рамы, чтобы убедиться, что это ширина решетки плюс 1/4 дюйма.Также убедитесь, что формы не двигаются, не изгибаются, не скручиваются или не имеют других движений, когда вы их толкаете и тянете. Сформованные вручную водосточные стены траншеи должны быть полностью устойчивыми, прежде чем вы даже подумаете о заливке бетона.

Следующим шагом является установка форм внешнего края. Лучше всего установить верх этих форм на точную высоту отделки. Обратите внимание, что они должны быть немного выше верхней части рамы дренажа траншеи. Это обеспечивает сток воды в канализацию и не задерживает воду за каналом.Бетон должен наклоняться к решеткам дренажа траншеи с минимальной скоростью 1/8 дюйма на фут (предпочтительно 1/4 дюйма на фут). Закрепите эти формы, чтобы они не двигались во время заливки бетона. Лучше всего прикрепить их к земле позади, чтобы не было распорок, выходящих на работу по опалубке траншеи. Любые распорки в этой области будут препятствовать отделке бетона.

Наконец пора залить дренажную канаву ручной работы. Перед заказом бетона мы рекомендуем вам окончательно проверить ширину рам и высоту этих рам.Это критическая часть, и если они будут слишком широкими или слишком узкими, решетки дренажного канала не поместятся. Отмерьте 3 раза и залейте один раз. Дважды убедитесь, что вся опалубка очень жесткая и не может двигаться. Как только все будет проверено, закажите бетон и поместите его в верхнюю часть рамы. Обязательно хорошенько встряхните бетон, чтобы удалить весь воздух. Любой захваченный воздух появится на внутренней стороне сливных стенок после удаления форм. Как только бетон застынет, снимите все формы и установите дренажные решетки траншеи.Теперь ваш ручной дренаж из траншеи готов.

Эта траншея подготовлена ​​для заливки нижнего колонтитула залитого бетонного дренажа траншеи.

Нижний колонтитул на месте, и устанавливаются опалубки дренажа бетонной траншеи. Обратите внимание на U-образный арматурный стержень, который связывает нижний колонтитул и стены дренажа траншеи.

Чтобы связать впускной или выпускной патрубок с дренажем из бетонной траншеи ручной формовки, просто прикрепите трубу встык к опалубке. Также рекомендуется заклеить конец трубы лентой, чтобы не допустить попадания бетона во время укладки бетона.

Установлены и укреплены формы дренажа бетонной траншеи. Обратите внимание на поперечные распорки, которые удерживают формы в стеллаже или перемещении во время укладки бетона. Также обратите внимание на уголки врезки, которые крепятся к опалубке. Это прекрасный пример заливного бетонного желоба.

Этот подрядчик использовал фанеру, чтобы формы не вешались на сформированный им дренаж бетонной траншеи.

Бетон был уложен на этот залитый дренаж траншеи.Теперь нужно снять формы и установить дренажные решетки траншеи.

Обратите внимание на то, что внутренние стены этого водостока траншеи, залитого на месте, не имеют ячеистых сот или воздушных карманов. Это потому, что дренаж траншеи был должным образом вибрирован.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
