Гидроразделитель в системе отопления: Гидрострелка – когда нужно устанавливать гидроразделитель

Содержание

Гидрострелка – когда нужно устанавливать гидроразделитель

Гидравлический разделитель чаще называют — гидрострелка. Он настолько прост, что с его применением не должно возникнуть никаких вопросов. Ответить, — зачем нужно такое устройство, — можно просто взглянув на него.

Гидрострелка представляет из себя не длинную трубу относительно большого диаметра, с отводами меньшего диаметра, она похожа на вытянутый бочонок.

Очевидно, гидроразделитель нужен для выравнивания давления во всех подключенных к нему трубопроводах. Действительно, если подключить к этому куску толстой трубы трубопроводы подачи и обратки, то давление в них сразу выровняется, ведь само гидравлическое сопротивление устройства не значительное, специалисты называют его «нулевым».

Но какая в этом практическая польза? В каких случаях нам понадобится выравнивать давление между подачей и обраткой?

Рассмотрим подробней, как применяется гидрострелка, и что нужно учесть в системе отопления, чтобы решить вопрос о необходимости применении.

Но прежде нужно понять и другое – откуда вокруг такого простого устройства столько толкований и рекомендаций по его установке? А ноги растут из у.е., т.е. из $.

Откуда берутся сложности

Сама гидрострелка хоть и проста на вид, но не столь дешева. Не в гаражном, а в фирменном исполнении — 250$. А ее применение еще влечет и ее обвязку (фитинги, сливы, краны), что под 100$. А с установкой все это вместе уже целых 400 $. Действительно не дешевый получается кусок трубы в фирменном исполнении.

Но этого мало. Если простую систему, под соусом «установка полезнейшей гидрострелки», преобразовать в сложную, и напичкать автоматикой (примерно как на схеме ниже), т.е. вынести из под насоса котла 3 контура (бойлер, радиаторы, теплые полы) и обеспечить каждый своей насосной группой и подключить это все к фирменному коллектору с этим устройством, и установить контроллер автоматики, то все это вместе может потянуть на целых 2500$. Вот мы и добрались до золотого дна «установщиков радиаторов».

И за что же нужно выкинуть такую сумму? Оказывается, что не за что, так как в подавляющем большинстве случаев гидрострелка в системе отопления не нужна, и никакой особой роли не играет. Необходима она лишь в действительно сложных системах отопления, с множеством контуров отходящих от основной магистрали, обеспеченных собственными насосами.

Чтобы каждый контур не сильно влиял на соседний, параллельный ему, необходимо подровнять давление между магистралями подачи и обратки. Вот тогда и применяют гидростерлку и все необходимые для ее работы аксессуары.

Подробней, зачем нужен гидравлический разделитель и какая его роль рассмотрим на схемах.

Особенности применения гидрострелки

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.

От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю. Из этого положение нужно как то выходить, что и указано на следующей схеме.

Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

Как работает система отопления с гидравлическим разделителем

Режим работы системы отопления с гидрострелкой, когда жидкость не движется между подачей и обраткой через гидрострелку в принципе невозможен. Это из разряда фантастики, так как не бывает абсолютно одинаковых давлений в контурах подачи и обратки.

Режим, когда жидкость движется из обратки в подачу, в принципе, возможен, если почему-то подобран слишком слабомощный котел, или насос контура котла, или если этот насос вышел из строя.

Тогда жидкость под воздействием насосов дополнительных контуров может циркулировать из обратки в подачу через гидрострелку. Это аварийный режим, он будет хорошо заметен по горячему котлу и холодным потребителям и должен быть устранен. Котел с таким режимом будет работать на максимуме температуры, а теплоноситель в контурах будет прохладным.

При этом разница температур между подачей и обраткой на котле будет весьма большой, во всяком случае, больше чем рекомендуют производители – «не более 20 градусов». Этот режим вредный для котла, он будет образовывать конденсат на камере сгорания или даже может привести к поломке теплообменника.

Режим, когда жидкость частично циркулирует через гидрострелку от подачи на обратку является нормальным (небольшое превышение расхода в контуре котла над сумой расходов потребителей).

При этом разница температур между подачей и обраткой на котле уменьшается, что нормально для его работы, и даже полезно во время запуска холодной системы. Важно лишь, чтобы этот нисходящий поток через гидравлический разделитель не оказался бы слишком большим, что возможно при абсолютно неграмотном монтаже системы или при поломке в контурах. Котел, работающий сам на себя, будет останавливаться слишком часто, что тоже нехорошо.

«Особенные свойства»

Гидрострелке приписывают «чудесные» свойства в виде:
— «повышение КПД котла»;
— «оптимизация работы насосов с повышением их долговечности»;
— «очистка системы от мусора»;
— «увеличение моторесурса всей системы»;
— «нормализация работы гидравлического оборудования»;
— «температурная оптимизация коллекторов, при интегральном подключении забора с улучшением всех связующих составляющих системы и встроенных контуров, для оптимального прогрева органики инфракрасным облучением»;
— «снятие порчи с жильцов», — и пр.
Все это являются или рекламной выдумкой, не имеющей ничего общего с реальностью, или тиражированием в свободной интерпретации ранее выдуманной нелепости. Следование некоторым утверждениям может нанести вред системе. Гидравлический разделитель нужен лишь для выравнивания давлений между подачей и обраткой в сложных системах.

Нужно ли устанавливать

Скорее всего, необходимости в установке гидрострелки нет. Ведь система не настолько сложная, чтобы один контур «забивал» другой?

Если есть обычный набор – котел, радиаторы, бойлер, — то разделитель не нужен . Если даже радиаторный контур обеспечен своим отдельным насосом то, когда периодически включается насос бойлера, радиаторный насос отключается автоматикой (приоритет бойлера) и конфликта этих насосов не происходит. А конфликт всего двух насосов (разница давлений и расходов), — полы и радиаторы — легко устраняется и без гидрострелки.

Как правило, подравнивать давление нужно если параллельно подключен более чем один котел (резервный не учитывается), или в системе имеются 4 и более насосов.

Т.е. контуров много – 1 этаж, 2-й этаж, 3-й этаж, беседка, зимний сад, мастерская, сауна…., то с такой сложной системой придется раскошелится и на гидрострелку и связанное с ней оборудование.

В других случаях надобность в гидравлическом разделителе отсутствует. А подогрев обратки с целью оптимизации работы котла (разница не больше 20 градусов), особенно во время разогрева холодной системы, может выполнить и маленький байпас с краником между подачей и обраткой для возможности регулировки вручную, что составит «копейки» по сравнению с нагромождением не нужной гидрострелки….

Гидроразделитель

Нужна ли гидрострелка (гидроразделитель) для настенного котла, если он греет одни радиаторы, а горячая вода от второго контура?

Ответ простой: Ненужна!

Вы решили скомбинировать 2 котла например:

Газовый и электрический или

Твёрдотопливный и электрический чтобы они работали в паре (электрокотёл на подхвате)

Тут вам без гидрострелки не обойтись, каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить на три кольца.

Между первым котлом и разделителем

Между вторым котлом и разделителем

Между радиаторами и разделителем.

А также если у вас один котёл, но потребителей больше одного

Радиаторы и тёплый пол и ещё бойлер косвенный,

То тут гидрострелка придётся как нельзя кстати

Она обеспечит минимальное сопротивление циркуляции через котёл.

При разном или минимальном разборе тепла на коллекторе

Подача беспрепятственно вернётся в котёл.

Можно также ограничится одним кольцевым коллектором на 2-3-4 выхода,

Который успешно выполнит роль гидрострелки и коллектора в одном, и

Значительно удешевит конструкцию.

Мини Гидроразделитель (гидрострелка)

для соединения в систему отопления одного или двух котлов общей мощностью до

90кВт

например:

твёрдотопливного и электрического итд.

Стальная конструкция сварена из профильной трубы, окрашена в серый цвет.

ГИДРОСТРЕЛКА

(гидравлический разделитель, гидроразделитель) используется в системах отопления при монтаже между котлом и параллельным коллектором для выравнивнивания гидравлического сопротивления в системе, а также для соединения 2х котлов Считается, что при включении в систему гидрострелки котёл работает мягче и легче. Многие прооектировщики утверждают что гидрострелка необходима только при использовании в крупных котельных начиная с 80 кВт, а для меньшей мощности от 30 кВт подойдёт кольцевой гидроколлектор или

мини гидроразделитель до 40 кВт.

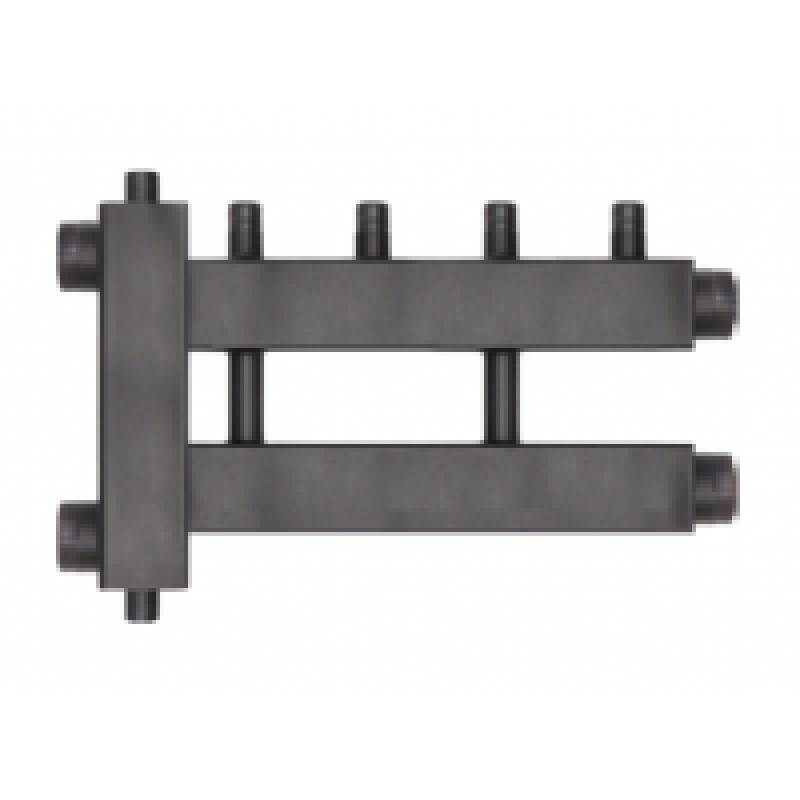

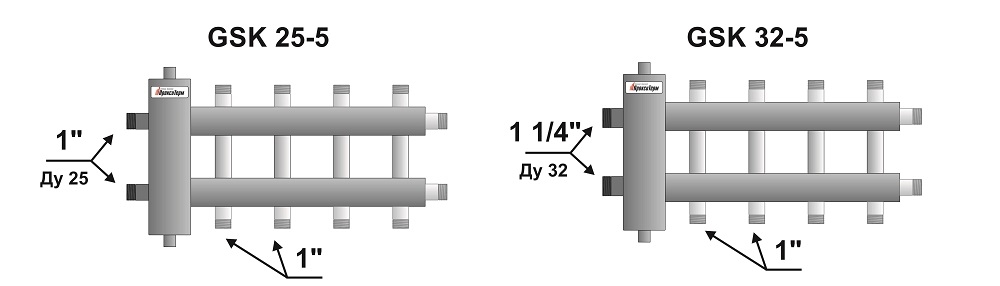

Также существуют коллекторы с гидрострелкой в одном корпусе, это значительно удешевляет конструкцию и упрощает монтаж.

Грамотная, экономичная работа системы отопления целиком и полностью зависит от грамотного и правильного распределения теплоносителя по системе отопления, правильного выбора скорости течения в гребёнке и гидрострелке.

Иногда гидрострелку называют — гидравлический разделитель, гидроразделитель, бутылка, термогидравлический распределитель, гидрораспределитель, ГС, гидравлическая стрелка. Все эти названия об одном и том же оборудовании для обвязки котла.

Гидрострелка представляет собой некую вертикальную емкость с сечением в виде окружности или квадрата. Гидрострелка обычно имеет 4 рабочих патрубка. 2 напротив друг друга или со смещением вверху и 2 напротив друг друга или со смещением внизу.

Также гидрострелки бывают разной мощности небольшие от 40 — 85 — 300 кВт и до нескольких Мегаватт.

Также есть специальные гидрострелки для объединения двух или более теплогенераторов-котлов.

гидроразделитель своими руками

Как работает гидроразделитель (гидрострелка)

принцип работы, назначение и расчеты

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Содержание статьи

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

Резьба на сгонах должна быть хорошо прорезанной и симметричной.
Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

устройство, преимущества и недостатки, принцип работы гидроразделителя

Гидрострелка — это очень простое устройство, предназначенное для балансировки системы отопления, а также и для её защиты. Иногда бывает так, что встречаются и другие названия, такие как гидравлический разделитель систем управления, бутылочка, гидроразделитель и так далее.

Такие наименования используют профессиональные монтажники.

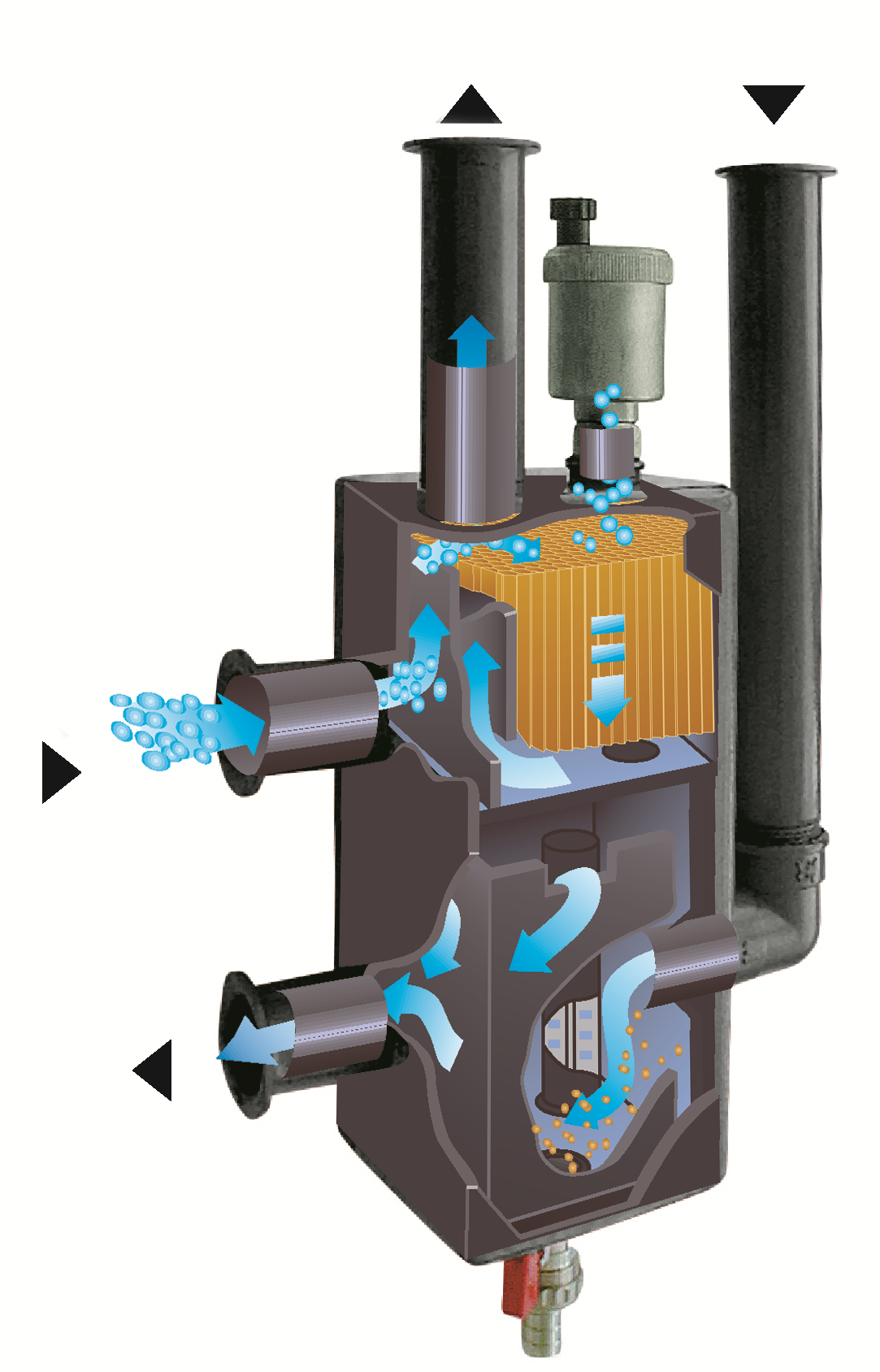

Гидрострелка для отопления в разрезе представляет собой определённый отрезок полой трубы с квадратным сечением. Воздух в котле сепарируется и после этого устраняется автоматическим отводчиком. А сама отопительная система разбивается на два контура — большой и малый.

Принципы работы гидравлического разделителя

Гидрострелка нужна для того, чтобы была гидродинамическая балансировка отопительной системы — получается добавочный узел. С помощью этого можно легко сберечь теплообменники котлов, которые сделаны из чугуна, от каких-либо ударов. Благодаря гидрострелке можно сохранить целостность всей системы отопления в целом.

Можно выровнять давление при различных расходах в суммарном потреблении вторичными контурами тепла и в основном контуре котла. Гидроразделитель будет очень удобным в том случае, если же у вас многоконтурная система отопления.

Если же правильно рассчитать размеры и гидромеханические параметры, то гидроразделитель сможет выполнять ещё и функцию отстойника.

Гидравлические процессы, протекающие в гидрострелке

Для того чтобы понять зачем нужно устанавливать гидрострелку для отопления, необходимо разобраться с тем, что происходит с водой, пока она проходит в полости гидроразделителя. Для этого следует понять всю суть основных опций котла.

Причины установки гидрострелки.

После того как рабочие выполнили монтажную работу систему отопления следует заполнить прохладной водой, в пределах примерно 5-15 градусов.
Когда котёл включается, то начинает работать автоматика и подключается циркулярный насос — он выполняет роль розжига. С помощью этого поток направлен вниз по гидрострелке.
Когда теплоноситель достиг уже определённого температурного режима, то начинается равнозначный отбор, который проходит во второстепенном контуре водяного потока. Именно так и происходит процесс отопления и нагревания горячей воды для ваших нужд.
На этом этапе автоматика регулирует расход только в большом контуре. Это происходит, например, когда вода в ГВС достигает определённого уровня температуры насос горячего водоснабжения сразу отключится.
При остановке насоса поток теплоносителя стремится вверх, такая ситуация бывает достаточно редко.

Плюсы гидравлического разделителя

Гидрострелка — это очень удобное в использовании устройство, которое обладает рядом достоинств и преимуществ. Плюсы гидравлического разделителя:

при нахождении параметров насоса отпадает и проблема исполнительного элемента;
здесь нет какого-то взаимовлияния контуров отопления и контура тепла;
потребители тепла и генераторы тепла могут нагружаться только объёмными потоками воды;
можно подключать различные компоненты дополнительного оснащения;
есть места, куда можно подключать расширительный бак и отводчик воздуха.

В каких случаях нужна гидрострелка?

Отопительная система может быть как слабомощной, так и очень мощной. Например, она имеет много радиаторов не на одном этаже, а на нескольких, водяные тёплые полы, бойлер, то есть тепловой расход будет слишком большим. Именно в таком случае и нужен гидравлический разделитель.

Итак, в каких же случаях нужна гидрострелка?

Система отопления имеет разветвлённый характер с большим расходом, когда работает только один настенный котёл.
Такая же система отопления и два настенных котла.
Такая же система отопления, один настенный котёл и один напольный.

Во втором и третьем случаях, второй котёл должен быть резервным, так как в любом случае на мощную систему отопления будет работать всего лишь один настенный котёл. Гидрострелка необходима для согласования потоков в отопительной системе и в котельной части.

Как правильно выбрать гидроразделитель?

Выбор этого устройства — это очень ответственное дело, ведь если выбрать неправильно, то она может не выдержать мощности. Обычно гидрострелку выбирают по следующим двум параметрам:

мощность — обязательно суммируется тепловая мощность всех контуров системы;
общий объем прокачиваемого теплоносителя.

Эти данные необходимо обязательно просчитать перед тем, как отправиться в магазин. Там следует прочитать паспорт, который прилагается к гидроразделителю и сверить указанные параметры с вашими расчётами.

Изготовление гидравлического разделителя своими руками

Гидравлический разделитель можно легко сделать своими руками, но прежде всего следует рассчитать правильно его размер.

После того как вы произвели расчёт, необходимо сделать чертёж и закупить нужные запчасти для этого. Когда все материалы куплены, необходимо найти сварщика, чтобы он собрал все в единое целое. Теперь остаётся только установить гидравлический разделитель и использовать его в работе. Стоимость такой гидрострелки получается намного ниже, чем если же её покупать.

Оцените статью: Поделитесь с друзьями!

Гидрострелка для отопления. Нужно ли устанавливать?

Гидравлический разделитель (гидрострелка) — необходимость или навязанное излишество?

Чаще всего гидрострелка – это именно излишество, попадающее в систему обвязки котельной по причинам, не связанным с необходимостью ее применения. Иными словами, в большинстве случаев, с точки зрения гидравлики котельной, гидрострелка не нужна.

Тем не менее ее применяют очень часто. От чего это происходит? Основных причин две:

А) монтажник малоквалифицирован и слепо копирует схему котельной, по образцу, найденному в интернете. А схем с гидрострелкой в сети можно найти в достаточном количестве, гораздо большем, чем схем без применения этого устройства.

Б) монтажник преследует свой экономический интерес и навязывает дорогостоящее оборудование, увеличивая свой доход за счет заказчика, который не может сам разобраться в том, что ему надо, а без чего можно обойтись.

Широкому применению схем с гидравлическим разделением способствует и распространение ложных сведений о массе положительных свойств гидрострелки. На самом деле, гидрострелка это очень простое устройство и назначение у нее только одно – уравнять разницу в давлении между подающим и обратным коллекторами в многонасосной системе. Большая часть сведений, которую можно найти о применении гидравлического разделителя – это бравурно поданная ошибочная информация, распространяемая малоподготовленными, заинтересованными ораторами. Именно благодаря мифам, окружающим гидрострелку, она широко представлена в наших бытовых котельных, обеспечивающих работу всего двух, трех контуров с двумя, тремя насосами.

Необходимость применения гидравлического разделения возникает, когда в системе есть много насосов, много разнонагруженных контуров. Когда перепад давление между подающим и обратным коллекторами начинает превышать производительность самого малопроизводительного контура. Но такое бывает далеко не всегда.

Как определить, в первом приближении, нужна вам, как заказчику и пользователю, гидрострелка или нет? Есть очень простой критерий – у вас в котельной два и более котлов, работающих одновременно (резервный котел не считается) и количество контуров не менее четырех. Для такого состава котельной гидрострелка уже может понадобится.

Если у вас один котел и три, четыре контура… без гидрострелки вы замечательно обойдетесь.

Более подробно о работе и назначении гидрострелки вы можете посмотреть здесь:

принцип работы, назначение и расчеты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Схема движения теплоносителя в коллекторе с гидрострелкой

оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
подмес сохраняет постоянный объем котловой воды;
при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

Гидравлическая стрелка «Meibes»

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Принцип работы гидрострелки в системе отопления частного дома

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Обозначение	Расшифровка символа	Единица измерения
D	Диаметр корпуса гидрострелки	мм
d	Диаметр патрубка	мм
P	Максимальная мощность, которой обладает котел (паспортные данные котла)	кВт
G	Максимальный проток (пропускная способность, расход) через гидроразделитель за час	м³/час
π	Постоянное значение (3,14)
ω	Максимальная вертикальная скорость теплоносителя через разделитель (0,2)	м/сек
ΔT	Разница температур подачи — обратки (паспортные данные котла)	°C
C	Теплоемкость воды (относительная единица)	Вт/(кг°C)
V	Скорость теплоносителя через вторичные контуры	м/с
Q	Максимальный расход в контуре потребителя	м³/ч

Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м²) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

низконапорный контур теплых полов подключают снизу;
высоконапорный контур радиаторов — сверху;
теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Гидравлическая стрелка

Назначение и принцип действия

Гидравлическая стрелка (гидрострелка, гидравлический разделитель) служит для разделения и увязки первичного и вторичного контуров системы отопления. При этом под вторичным контуром понимается совокупность контуров потребителей тепла – петель теплого пола, радиаторного отопления, горячего водоснабжения. Поскольку нагрузка на эти подсистемы не постоянна, переменны и термогидравлические параметры (температура, расход, давление) вторичного контура в целом. В то же время для нормальной работы источника тепла (отопительного котла) желательна стабильность данных характеристик. Обеспечить теплогенератору такую стабильность и позволяет гидравлическая стрелка, установленная между котлом и потребителями (рис. 1).

Рис.1. Гидравлическая стрелка в системе отопления

Действие гидравлического разделителя основано на значительном увеличении сечения потока теплоносителя: как правило, гидрострелку выполняют таким образом, чтобы диаметр ее корпуса (колбы) в три раза превышал диаметр наибольшего присоединительного патрубка или чтобы поперечное сечение корпуса равнялось суммарному сечению всех патрубков.

При увеличении диаметра потока в три раза его скорость снижается в девять, а динамическое давление – в 81 раз (и там, и там – квадратичная зависимость). Это позволяет утверждать, что перепады давлений между присоединяемыми к гидрострелке трубопроводами ничтожно малы.

Режимы работы

Говоря о гидравлической стрелке нередко проводят аналогию со стрелкой железнодорожной. Их работа, действительно, схожа: оба устройства задают нужное направление движения, в одном случае – транспорта, в другом – теплоносителя. Разница в том, что «переключение» гидрострелки не требует какого-либо внешнего усилия, а происходит само собой, в зависимости от потребления тепла и горячей воды. Ниже рассмотрены режимы работы гидравлического разделителя.

Режим 1. Нагрузка на систему отопления такова, что расход первичного и вторичного совпадают, т.е. нагретый котлом теплоноситель полностью передается потребителям, и его достаточно (G₁ = G₁₁ = G₂ = G₂₁, Т₁ = Т₁₁, T₂₁ = T₂). В этом случае гидрострелка «включена» напрямую и работает как два раздельных трубопровода. Схема движения, хромограммы скоростей и давлений теплоносителя в корпусе разделителя показаны для этого режима на рис. 2. Такой режим можно назвать расчетным.

Рис. 2.

Режим 2. Система отопления нагружена. Суммарный расход потребителей превышает расход в контуре источника тепла (G₁ < G₁₁, Т₁ > Т₁₁; Т₂₁ = Т₂; G₁ = G₂; G₁₁ = G₂₁). Разность расходов компенсируется подмесом в линию подачи вторичного контура части теплоносителя из его «обратки» (рис. 3). Режим описывают следующие формулы: ΔТ₁ = Т₁ – Т₂ = Q/c · G₁, ΔТ₂ = Т₁₁ – Т₂₁ = Q/c · G₁₁, Т₂ = Т₁ – ΔТ₁, Т₁₁ = Т₂₁ + ΔТ₂.

Рис. 3.

Режим 3. Потребление тепла понижено (например, в межсезонье), и расход теплоносителя во вторичном контуре меньше, чем в первичном (G₁ > G₁₁, Т₁ = Т₁₁, Т₂₁ ˂ T₂, G₁ = G₂, G₁₁ = G₂₁). При этом избыток теплоносителя возвращается к котлу через гидрострелку, не попадая во вторичный контур (рис. 4). Расчетные формулы: ΔТ₁ = Т₁ – Т₂ = Q/c· G₁; ΔТ₂ = Т₁₁ – Т₂₁ = Q/c· G₁₁; Т₂ = Т₁ – ΔТ₁; Т₁₁ = Т₁; Т₂₁ = Т₁₁ – ΔТ₂. Данный режим является оптимальным при необходимости защиты котла от так называемой низкотемпературной коррозии.

Рис. 4.

При отсутствии потоков по контурам системы отопления гидравлический разделитель не препятствует естественной (за счет гравитационных сил) циркуляции теплоносителя, что демонстрирует хромограмма, представленная на рис. 5.

Рис. 5. Хромограмма температуры в статическом режиме

Конструкция и оснащение

Благодаря резкому снижению скорости потока в гидрострелке, ее конструкции и пространственному расположению (справедливо для вертикальных гидроразделителей) данный элемент является идеальной точкой системы для удаления из теплоносителя воздуха и шлама. (Отметим, впрочем, что не все производители оборудования реализуют такие функции).

На рис. 6. показана гидравлическая стрелка VT.VAR.00 (схема, конструкция и габариты), поставляемая фирмой VALTEC в качестве одного из модулей системы быстрого монтажа VARIMIX. Для удаления воздуха, скапливающегося в верней части колбы, разделитель оснащен автоматическим воздухоотводчиком 1, для отведения осадка и слива теплоносителя предусмотрен дренажный шаровой кран 2. Отключение воздухоотводчика на время ремонта или обслуживания производится шаровым краном 5. Для контроля температуры и давления в подающем трубопроводе первичного контура предусмотрен термоманометр 3, температуры в обратном трубопроводе – термометр 4. На патрубках подачи и «обратки» имеются также гнезда для датчиков температуры 6, 7 (заглушены пробками). Корпус гидроразделителя изготовлен из бронзы OTS 60Pb2. Технические характеристики модуля приведены в табл. 1.

Рис. 6. Схема и конструкция гидравлической стрелки VT.VAR.00

Таблица 1. Технические характеристики гидрострелки VT.VAR.00

Характеристика	Значение
Рабочее давление, МПа	1,0
Пробное давление, МПа	1,5
Максимальная температура рабочей среды, °С	120
Допустимая температура окружающей среды, °С	От 0 до +60
Допустимая относительная влажность окружающей среды, %	80
Максимальный расход теплоносителя, кг/ч	4500
Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт	104
Масса комплекта, г	4500
Соединение с коллекторами	Фитинг VT. 0 606 1 1/4
Средний полный срок службы, лет	50

В 2015 г. VALTEC анонсировал выпуск гидравлического разделителя из нержавеющей стали VT.VAR05.SS. Выбор материала корпуса позволил снизить стоимость изделия, обеспечив ему высокую прочность и устойчивость к коррозии. При этом разработчики усовершенствовали и конструкцию гидрострелки (рис. 7), дополнив ее перфорированной перегородкой для снижения теплопотерь из-за конвекции теплоносителя – с примерно 7 до 2–3 %, а также спиральным перфорированным сепаратором – для более интенсивного удаления воздуха из рабочей среды.

Рис. 7. Конструкция гидравлической стрелки VT.VAR05.SS: 1 – манометр, 2 – дренажный клапан, 3 – автоматический воздухоотводчик, 4 – отсекающий клапан, 5 – дополнительные резьбовые патрубки, 6 – резьбовые пробки для дополнительных патрубков, 7 – спиральный перфорированный сепаратор, 8 – перфорированная перегородка

Гидравлическая стрелка из нержавеющей стали комплектуется автоматическим воздухоотводчиком с отсекающим клапаном, дренажным краном, манометром. Дополнительно на корпусе имеются патрубки для термометра, датчика температуры, магнитного шламоуловителя. Разделитель предназначен для систем отопления с рабочим давлением до 10 бар и температурой до 110 °С. Максимальная тепловая мощность при ΔТ = 20 °С – 120 и 200 кВт для моделей условным диаметром 1 и 1 1/4″ соответственно.

Пример расчета

Рассчитаем температуры Т₂, Т₁₁ и Т₂₁ для системы отопления тепловой мощностью Q = 45 кВт с температурой подачи T₁ = 80 °С, расходом в первичном контуре G₁ = 1500 кг/ч при расходе во вторичном контуре G₁₁ = 3000 кг/ч («нагруженный» режим работы). Формулы и результаты вычислений сведены в табл. 2.

Таблица. 2. Порядок расчета рабочих параметров

Величина	Формула, вычисление	Значение
Секундный расход в первичном контуре, кг/c	G₁ = G₁/3600 = 1500/3600	0,417
Секундный расход во вторичном контуре, кг/c	G₁₁ = G₁₁/3600 = 3000/3600	0,833
Перепад температур в первичном контуре, °С	ΔТ₁ = Q/c· G₁ = 45000 / (4186 · 0,417)	25,78
Перепад температур во вторичном контуре, °С	ΔТ₂ = Q/c · G₁₁= 45000 / (4186 · 0,833)	12,91
Температура обратного теплоносителя первичного контура, °С	Т₂ = Т₁ – ΔТ₁ = 80 – 25,78	54,22
Температура обратного теплоносителя вторичного контура, °С	Т₂₁ = Т₂	54,22
Температура прямого теплоносителя вторичного контура, °С	Т₁₁ = Т₂₁ + ΔТ₂ = 54,22 + 12,91	67,13

Дополнительно к сведению: 1) как правило, гидравлическую стрелку предусматривают в системах отопления мощностью от 40 кВт; 2) при проектировании системы с гидравлическим разделителем обычной конструкции следует учесть снижение тепловой мощности примерно на 10 %.

ЧИТАТЕЛЕЙ ИЗ АРХИВА HPAC: Широкий мир гидравлического разделения

Десять лет назад термин «гидравлическое разделение» был очень новым в словаре, используемом на североамериканском рынке гидроники. Тогда обсуждалась и применялась современная тема — трубопроводы первичного / вторичного контура. Идея состоит в том, что несколько нагрузок, каждая из которых обслуживается своим вторичным контуром и связанным с ним циркулятором, могут быть подключены к общему первичному контуру со своим собственным циркулятором.«Магия» близко расположенных тройников — это то, что не позволяло расходу в одном из этих контуров влиять на расход в других.

По сути, это и есть гидравлическое разделение: способность двух или более циркуляционных насосов в одной системе трубопроводов работать одновременно, не мешая друг другу.

Правильно спроектированный и установленный первичный / вторичный трубопровод может обеспечить гидравлическое разделение между всеми циркуляционными насосами. Однако первичный / вторичный трубопровод — не единственный способ достичь гидравлического разделения, как показано на рис. 1 .

Считайте гидравлическое разделение «широкой темой», в то время как первичный / вторичный трубопровод — это одна из нескольких подтем. Эта статья покажет вам несколько других способов достижения тех же желаемых результатов, которые дает классический первичный / вторичный трубопровод, которые часто упрощают систему и снижают стоимость ее установки.

Хорошие и плохие заголовки

Прежде чем подробно рассматривать другие методы гидравлического разделения, важно понять роль коллекторов в гидравлической системе.«Идеальный» коллектор в любой гидравлической системе просто разделил бы входящий в него поток в присоединенные к нему ответвления с нулевой потерей напора. Сферический заголовок, показанный на рис. 2 , будет очень близким приближением к этой идеальной концепции.

Представьте себе трубопровод, выходящий из этого сферического коллектора во всех направлениях, как медный баскетбольный мяч с трубками, выходящими по всей его поверхности. Вода была бы очень «довольна» протеканием через такой коллектор, но представьте, как это будет выглядеть в типичной механической комнате.Короче, это выглядело бы ужасно. Это займет много места, и его будет очень сложно установить стандартными методами. Итог: мы не создаем такие заголовки. Не потому, что они не работали, а по другим практическим и эстетическим причинам.

Вместо этого мы аппроксимируем благоприятную механику жидкости, предлагаемую медным баскетбольным заголовком, со стандартным оборудованием, которое хорошо выглядит и аккуратно размещается в механическом помещении, как показано на рис. , рис. 3 .

Мне нравится называть эти заголовки «короткими / толстыми».Проще говоря, чем короче жатка и чем больше ее диаметр, тем ближе он к медному баскетбольному жатке. Помните, что цель состоит в том, чтобы разделить поток на ветви с минимальной потерей напора.

Итак, вот кое-что, что может легко запомнить каждый разработчик гидравлических систем: короткие / толстые заголовки — это хорошо, а длинные / тонкие заголовки — плохо. Всегда желательно, чтобы коллекторы в ваших системах были как можно более короткими, а размер трубы позволял поддерживать скорость потока, когда все ответвленные контуры, питаемые коллектором, работают со скоростью не более двух футов в секунду. Рис. 4 — это таблица, в которой перечислены скорости потока, соответствующие скорости потока два фута в секунду для медной трубки типа М.

ЗА ГОЛОВКАМИ

Короткие / толстые коллекторы обеспечивают гидравлическое разделение подключенных к ним циркуляционных насосов. Эти циркуляторы могут быть разных размеров. Некоторые из них могут быть циркуляционными насосами с регулируемой скоростью, в то время как другие работают с фиксированной скоростью. Гидравлическое разделение происходит потому, что потеря напора (и, следовательно, падение давления) по длине коллекторов очень низка.

Для поддержания гидравлического разделения, обеспечиваемого короткими / толстыми коллекторами, важно, чтобы коллекторы соединялись с узлом трубопровода, который сам по себе создает очень низкие потери напора. Одним из способов достижения этого является простое подключение коллекторов к источнику тепла с низким сопротивлением потоку, например чугунному котлу или водяному источнику тепла «резервуарного типа», как показано на , рис. 5, .

Оба этих источника тепла создают очень небольшую потерю напора. В сочетании с короткими / толстыми коллекторами узел «общего трубопровода», обведенный пунктирными линиями, создает очень небольшую потерю напора, даже когда все циркуляторы работают.Отсутствие каких-либо значительных потерь напора в общем трубопроводе мешает циркуляционным насосам «ощущать» присутствие друг друга в системе. Если циркуляторы не могут «чувствовать» друг друга, они не могут мешать друг другу.

Трубопровод на рис. 5 также обеспечивает одинаковую температуру подаваемой воды для каждой нагрузки, обслуживаемой коллектором. Это не так с традиционными первичными / вторичными трубопроводами, где все комплекты близко расположенных тройников расположены последовательно вдоль общего первичного контура.Последнее устройство вызывает снижение температуры подаваемой воды в контурах ниже по потоку. Кроме того, степень этого падения температуры непостоянна. Это зависит от того, какие вторичные цепи работают в любой момент времени.

Если источник тепла, который вы хотите использовать, имеет более высокое сопротивление потоку, как это обычно происходит в теплообменниках змеевика в компактных модернизированных котлах или коаксиальных теплообменниках в тепловых насосах вода-вода, вы можете объединить коллекторы с этот источник тепла, как показано на Рисунок 6 .

Пара близко расположенных тройников гидравлически отделяет циркуляционный насос котла от циркуляционных насосов коллектора. Таким образом, весь трубопровод в сборе, обозначенный пунктирными линиями (то есть общий трубопровод), имеет низкие потери напора. Вуаля: гидравлическое разделение всех циркуляционных насосов в системе.

Если вашей системе требуется дополнительная тепловая масса для стабилизации источника тепла с малой массой против потенциальных требований высокозональной распределительной системы, тогда позвольте буферному резервуару (с трубопроводом, как показано на рис. , рис. 7) , работающим в сочетании с коротким / жировые коллекторы) обеспечивают гидравлическое разделение.

Наконец, можно использовать компонент, называемый «гидравлический сепаратор», чтобы обеспечить — как вы уже догадались — гидравлическое разделение. Трубопровод показан на Рисунок 8 .

Помимо гидравлического разделения, многие гидравлические сепараторы теперь содержат внутренние фильтры, называемые коалесцирующими средами. Эти вставки увеличивают способность гидравлического сепаратора отделять микропузырьки воздуха, проходящего через верхнюю часть сепаратора. Использование гидравлического сепаратора с коалесцирующей средой исключает необходимость использования в системе отдельного высокоэффективного воздушного сепаратора.

Вторая коалесцирующая среда, встроенная в нижнюю часть гидравлического сепаратора, увеличивает его способность улавливать частицы грязи, которые могут перемещаться вместе с потоком, возвращающимся из распределительной системы. При нескольких проходах некоторые коалесцирующие среды могут отделять частицы грязи размером до пяти микрон. Они выпадают из активного пути потока в нижнюю часть сепаратора. Периодическое открытие клапана в нижней части гидравлического сепаратора может вымыть эту грязь.

ЧЕТЫРЕ

Вот и все: четыре метода достижения очень желательной характеристики, называемой гидравлическим разделением в ваших гидравлических системах. Обратите внимание, что все эти методы обеспечивают одинаковую температуру подаваемой воды для нагрузок и что ни один из них не требует специального циркуляционного насоса первичного контура. В этом отношении показанные методы, на мой взгляд, являются значительными улучшениями по сравнению с традиционными первичными / вторичными трубопроводами. При необходимости интегрируйте их в свой дизайн. <>

Джон Зигенталер, П.Э., окончила политехнический институт Ренсселера по специальности «Машиностроение» и имеет лицензию профессионального инженера PR
. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Зигенталер также является почетным адъюнкт-профессором инженерных технологий в колледже Mohawk Valley Community College в Ютике, штат Нью-Йорк. Его онлайн-курс Mastering Hydronic System Design будет предлагаться с 17 февраля по 25 апреля 2014 года. Www.hydronicpros.com/events

Гидравлические сепараторы | Американский Уитли

Описание

Гидравлический сепаратор / буферный резервуар для горячей воды серии

HS Буферные резервуары для горячей воды серии HS
American Wheatley разработаны для работы с современными высокоэффективными модульными маломассивными котельными системами.Буферный бак для горячей воды American Wheatley обеспечивает минимальное значение ΔT и необходимый запас тепла для предотвращения коротких циклов, которые могут возникнуть в условиях низкой нагрузки.

Не позволяет потоку в одном контуре мешать потоку из другого контура

Устраняет необходимость в циркуляционном насосе первичного контура, воздушном сепараторе и сетчатом фильтре, тем самым снижая начальные затраты, а также эксплуатационные расходы.
Устраняет необходимость в сложных трубопроводах, снижает затраты на рабочую силу и трубопроводы

Размер не более 4 футов в секунду, низкая скорость в емкости приводит к низким перепадам давления

Правильно установленное гидравлическое разделение позволяет использовать несколько циркуляционных насосов для независимой работы, не мешая друг другу
Идеально для систем с несколькими нагрузками

American Wheatley производит гидравлические сепараторы ASME стандартных размеров от 2 до 16 дюймов, ASME125

Имеются в наличии большие размеры и номинальное давление

Новые гидравлические сепараторы коалесцирующего типа серии HSC.
Гидравлические сепараторы коалесцирующего типа American Wheatley серии HSC предназначены для работы с современными высокоэффективными модульными маломассивными котельными системами.Серия American Wheatley HSC обеспечивает минимальный ∆T и обеспечивает необходимый запас тепла для предотвращения коротких циклов, которые могут возникнуть в условиях низкой нагрузки, наряду с дополнительным преимуществом коалесцирующей среды для превосходного отделения воздуха и грязи.

Препятствует потоку в одном контуре, мешающему потоку из другого контура

Устраняет сложность трубопроводов, снижает трудозатраты и затраты на трубопроводы

Высокоэффективная коалесцирующая среда кольцевого типа из нержавеющей стали

Правильно установленное гидравлическое разделение позволяет использовать несколько циркуляционных насосов для независимой работы, не мешая друг другу

Идеально для систем с несколькими нагрузками

American Wheatley производит гидравлические сепараторы ASME стандартных размеров от 2 до 16 дюймов, ASME125

Доступны большие размеры и номинальное давление пункт

GHS Гидравлический сепаратор — Geo-Flo Corporation

Geo-Flo производит единственный в отрасли гидравлический сепаратор из HPDE, который позволяет удалить другой компонент из углеродистой стали в геотермальной системе, тем самым уменьшая возможность коррозии системы.Геотермальный гидравлический сепаратор GHS изолирован пенополиуретановой изоляцией, не содержащей фреонов, и размещен в стальном шкафу с порошковым покрытием. Легкая конструкция предназначена для настенного монтажа. GHS стандартно поставляется с продувочным клапаном внизу и автоматическим воздухоотводчиком и портом для подключения расширительного бака вверху.

Geo-Flo GHS создает зону низких потерь давления, в которой могут быть соединены два независимых первичного и вторичного контура. Расход в одном контуре не влияет на расход в другом контуре.Падение давления в контуре заземления (первичный контур) можно рассматривать отдельно от падения давления во внутренних трубопроводах и теплообменниках теплового насоса (вторичный контур), что приводит к уменьшению размера насоса. Кроме того, гидравлический сепаратор полезен при разделении нагрузки со зданиями, в которых требуется одновременное отопление и охлаждение. В этих приложениях один тепловой насос может работать в режиме обогрева, а другой — в режиме охлаждения, передавая БТЕ каждому блоку без использования теплообменника контура заземления и насоса.Дополнительные преимущества гидравлического сепаратора включают отделение воздуха и грязи. Зона низкой скорости (менее 2 футов в секунду) позволяет грязи / мусору падать на дно резервуара, откуда их можно удалить с помощью продувочного клапана. Точно так же любой воздух, который все еще может быть в системе, собирается в верхней части резервуара, откуда он удаляется через автоматический воздухоотводчик.

Применение:
Гидравлический сепаратор Geo-Flo (GHS) создает зону низкой потери давления, в которой могут быть соединены два независимых первичного и вторичного контура.Расход в одном контуре не влияет на расход в другом контуре. Падение давления в контуре заземления (первичный контур) может рассматриваться отдельно от падения давления во внутренних трубопроводах и теплообменниках теплового насоса (вторичный контур) для насосов меньшего размера. Дополнительные преимущества гидравлического сепаратора включают отделение воздуха и грязи. Зона низкой потери давления (менее 2 футов в секунду) вызывает попадание грязи / мусора на дно резервуара, откуда их можно слить через продувочный клапан.Точно так же любой воздух, который все еще может быть в системе, собирается в верхней части резервуара, откуда он может быть удален через автоматический воздухоотводчик.

Корпус / Изоляция:
Сталь с механическим покрытием; Изоляция из пенополиуретана без содержания CFC

Бак:
Полиэтилен высокой плотности

Автоматический воздухоотводчик:
Корпус и крышка из латуни, вентиляционное отверстие с уплотнением из силиконовой резины, термостойкий поплавок из полиэтилена. Можно разобрать для осмотра и очистки.

Шаровые краны
(3) 1/2 “FPT из латуни с полным проходом, один для подключения к расширительному баку, один для подключения к автоматическому вентиляционному отверстию и один для использования в качестве продувочного клапана.

55 9014-06 -2N2P55 -2P2P

Номер детали	Соединения слева	Соединения справа	Макс. Расход
GHS-06-2F2F	2-дюймовый фланец	2-дюймовый фланец	40 галлонов в минуту США
GHS-06-2F2N		2-дюймовая внутренняя резьба NPT

GHS-06-2F2N -2F2P	Труба из ПНД 2 «
GHS-06-2N2F	Внутренняя резьба 2″ NPT	Фланец 2 «
GHS-06-2N2N		2″ NPT внутренняя
2-дюймовая труба HDPE
GHS-06-2P2F	2-дюймовая труба HDPE	2-дюймовый фланец
GHS-06-2P2N		2-дюймовая внутренняя резьба NPT

Труба из ПНД 2 «
GHS-06-3F3F	Фланец 3″	Фланец 3 «	90 U.S. GPM

ПРИМЕЧАНИЕ. Все фланцевые соединения являются стандартными фланцами ANSI класса 150 (прокладки и крепеж не входят в комплект). Указанная скорость потока указана на каждой стороне гидравлического сепаратора, а не на комбинированном потоке.

Жатки с малыми потерями, полное руководство!

Что такое гидравлический разделитель?

Большая пустая труба. конец.

Нет, серьезно, это не сложное или загадочное искусство, это просто большая труба или ящик для воды с патрубками подачи и возврата, через которые проходит вода и тепло.

хорошо, но что делает гидравлический заголовок? зачем мне он нужен?

Гидравлический разделитель обычно используется как «гидравлическое разделение» между любыми двумя или более циркуляционными насосами в системе отопления. Такое гидравлическое разделение позволяет каждому насосу работать независимо с их собственными расходами, не давя друг на друга. Без какой-либо формы гидравлической сепарации подключенные насосы не смогут работать с собственной удельной скоростью потока для этой зоны и могут вызвать такие проблемы, как обратная циркуляция, а также дисбаланс в системах.Дополнительная проблема с двумя насосами, тянущими друг к другу или давящими друг на друга, особенно с модулирующим насосом, заключается в том, что они будут мешать обратной связи друг друга и могут вызывать неустойчивую и колебательную / пульсирующую реакцию между собой. Два немодулирующих насоса с фиксированной производительностью будут меньшими проблемами.

Зачем вам нужны два или более насоса в системе отопления?

Обычно вы увидите коллекторы с малыми потерями в коммерческих установках, где может быть много насосов, каждый из которых рассчитан на свою индивидуальную задачу или зону.Однако в бытовых или небольших коммерческих системах отопления они обычно устанавливаются там, где внутренний насос котла не имеет достаточной мощности или скорости для системы. Например, теплый пол требует расхода в 3 раза больше, чем у радиаторов, чтобы обеспечить равномерную температуру пола, насосы котла могут с трудом достичь этого большего объема. Или, если у вас есть хорошо изолированное большое здание или здание с особенно маленькими трубопроводами, сопротивление всех трубопроводов и изгибов может быть слишком большим для внутреннего насоса котла, чтобы преодолеть его с достаточным потоком.

В обеих этих ситуациях вы должны установить заголовок с малыми потерями.

Как работает гидравлический заголовок?

Как мы все знаем, вода всегда будет идти по пути наименьшего сопротивления. Большая камера внутри гидравлического коллектора с низкими потерями создает короткое замыкание на подающем и обратном трубопроводе. Если котел с внутренним насосом перекачивает в гидравлический разделитель, почти 100% воды возвращается обратно в котел. В систему будет поступать очень небольшой поток, если он вообще есть. Это позволяет установить системный насос с другой стороны коллектора и работать примерно так же, с минимальным нарушением работы бойлера на стороне коллектора.

LLH предназначены не только для нескольких насосов, их можно использовать для подключения нескольких котлов и источников тепла к одной системе. Может возникнуть множество гидравлических проблем с несколькими источниками тепла, которые обходят LLH или буфер (очень большой LLH). Существуют даже несколько более сложные ДУП, которые учитывают различную температуру подачи и возврата различных источников тепла. В них используются перегородки для отвода минимальной отдачи от лучших источников тепла для достижения максимальной эффективности и результативности.Некоторые буферы имеют несколько отводов и рубашек, которые используют стратификацию накопителя (более теплая вода вверху и более холодная внизу), чтобы создать своего рода тепловую батарею, которая снова позволяет системам использовать источники тепла с различной температурой потока.

Другие преимущества коллекторов с малыми потерями

Когда поток воды достигает большого диаметра коллектора, вода немедленно замедляется, по крайней мере, до половины скорости / скорости, с которой она проходила по трубопроводу. Эта среда позволяет взвешенным частицам грязи опускаться на дно устройства, а мелкие пузырьки воздуха также отделяются и поднимаются вверх.Чем больше агрегат и, в свою очередь, чем медленнее поток через агрегат, тем эффективнее будет LLH при разделении грязи и воздуха. Еще одним преимуществом здесь является то, что в отличие от магнитных фильтров этот низкоскоростной фильтр также собирает немагнитные загрязнения, такие как медь, латунь, олово и свинец. Даже сталь и железо из-за традиционной системной коррозии со временем теряют свой магнетизм.

Стоит отметить, что это преимущество доступно только в том случае, если коллектор является вертикальным, а не горизонтальным, и проектировщики также предусмотрели точки слива и вентиляции.Некоторые производители идут еще дальше, устанавливая турбулизатор сетчатого типа для отделения грязи и воздуха, хотя мы бы посоветовали с осторожностью использовать некоторые из них.

Есть ли недостатки использования заголовка с малыми потерями?

При условии, что он хорошо изолирован, поскольку он потенциально может стать довольно большим нежелательным радиатором, основным недостатком является дополнительная стоимость. Однако, если вам требуется несколько насосов или источников тепла, этого очень элегантно избежать.

Единственная проблема, с которой вы можете столкнуться при использовании любого гидравлического разделения, — это искажение, см. Видеоролик выше еще в 2017 году. По сути, искажение относится к более высоким температурам, которые требуются в котле для того, чтобы получить излучатели (обычно радары или нижний пол). нагрев) до подходящей температуры, если расход по обе стороны от гидравлического коллектора различается, что почти всегда будет. Эти более высокие температуры в источнике тепла могут вызвать небольшую потерю эффективности газовых котлов, и тем более тепловых насосов, а также все другие проблемы, связанные с системами с более высокими температурами, отмеченные здесь.Это вызвано смешиванием или смешиванием проточной и возвратной воды в коллекторе. Это не относится к нагреву обратной линии котла, а скорее к одинаково более высоким температурам подачи и возврата, требуемым у источника тепла по сравнению с эмиттером.

Это не достаточная причина, чтобы вообще не устанавливать заголовок с малыми потерями, но скорее причина для более внимательного рассмотрения, действительно ли он нужен или его можно спроектировать. Если требуется, искажения можно свести к минимуму при вводе системы в эксплуатацию, если вы хотите максимизировать эффективность и производительность системы.Без ввода в эксплуатацию компетентным инженером это может привести к недостаточной температуре эмиттера, комнатной температуре и медленной загрузке баллона.

Как избежать использования заголовка с малыми потерями?

Есть много причин, по которым вы можете не захотеть устанавливать заголовок с низкими потерями, например, стоимость, место или простота системы. Чтобы избежать его использования, во многом будет зависеть причина, по которой он вам нужен.

Во-первых, сделайте свои расчеты правильно. В этой отрасли наблюдается пандемия чрезмерно завышенной оценки требований к теплу для объектов недвижимости.Завышенная тепловая нагрузка приведет к нереалистичным показателям расхода и экспоненциально приведет к более высоким расчетным потерям в системе. Эмпирические правила быстро устаревают, особенно когда негабаритные системы все еще «работают», и я бы не стал беспокоиться, если у вас нет динамической системы, которая учитывает изоляцию. У нас есть руководство по тепловым потерям, которое может помочь здесь с краткими руководствами, чтобы проверить свои практические правила. Чтобы узнать, как рассчитать требуемую скорость потока, см. Эту статью о массовом расходе.

Если вы уверены, что ваши расчеты верны, требования к заголовку с низкими потерями обычно сводятся к 3 основным причинам.

Требуется высокая скорость потока в системе, высокое сопротивление системы / насоса котла слишком мало или несколько источников тепла для объекта.

Высокое сопротивление системы или слишком маленький насос котла

Есть несколько способов избежать установки гидравлического разделителя, если вы просто устанавливаете его, потому что не уверены, что ваш насос котла справится с этой задачей.

Во-первых, стоит отметить, что, поскольку директива ERP сделала все насосы регулируемыми, почти каждый внутренний насос котла теперь представляет собой 7-метровый тепловой насос.На 20% выше производительность по сравнению с предыдущими внутренними насосами с напором 5/6 м. Вы можете быть удивлены, где новые ограничения.

Во-вторых, установите насос большего размера. Если вы работаете с системой, в которой насос находится вне котла, то модернизация насоса даст больше энергии там, где это необходимо, за небольшую часть стоимости и сложности. Предположим, вы знаете, что ваш старый насос не был неисправен или слаб, и в этом случае помпу просто необходимо заменить.

Наконец, по возможности увеличьте размер. Если ваши расчеты близки, может оказаться более практичным обновить некоторые компоненты, особенно если вы уже выполняете такие работы, как замена котла.Модернизируйте первичный трубопровод, модернизируйте термостатические радиаторные клапаны до полнопроходных / больших диаметров и запорные клапаны до полнопроходных или клапанов с более низким значением KV на самых дальних радиаторах. Часто простое увеличение размера основного котла / источника тепла до ближайшего основного тройника оказывается более чем достаточным, поскольку после этого момента расход и сопротивление трубопровода резко упадут.

Требования к скорости потока в системе слишком высоки.

Если ваша основная причина, по которой вы избегаете гидравлического коллектора с низкими потерями, — это пространство, то тройник с моноблочной муфтой (или тройник с близким расположением, если вы предпочитаете) — ваш друг.Тройник, расположенный близко друг к другу, представляет собой ориентацию трубопровода, включая 2 тройника, которые, как ни странно, расположены близко друг к другу. Непосредственная близость тройников означает, что потеря давления между ними настолько мала, что вы можете создать два отдельных гидравлических контура, которые будут работать независимо и оказывать минимальный поток друг на друга. Это тот же принцип, что и заголовок с низкими потерями, и заголовок с низкими потерями получил свое название. Подробнее о парных тройниках.

Если у вас есть и радиаторы, и полы с подогревом, высокая скорость потока, необходимая для теплого пола, часто превышает то, с чем может справиться котел, в этом случае мы предлагаем моноблочный тройник на коллекторе теплого пола вместе с зонным клапаном и балансировочный клапан, чтобы избежать выхода из байпаса системы.В этом случае насос котла может обслуживать радиаторы по мере необходимости.

Еще раз проверю ваши расчеты. Чаще всего старые эмпирические правила перестают работать, в некоторых случаях можно запустить новый дом с 3 спальнями, полностью оборудованный полом с подогревом только от насоса котла. Не говоря уже о квартире. На самом деле все свойства очень разные.

Если ваш насос находится вне котла или источника тепла, мы бы посоветовали проверить максимально допустимый расход котла, чтобы увидеть, можете ли вы просто модернизировать внешний насос на более мощный.Некоторые инженеры считают эти данные скептичными, поскольку вы обнаружите, что максимально допустимая скорость потока, по-видимому, зависит от мощности котла, несмотря на то, что большинство котлов имеют точно такие же внутренние устройства во всем диапазоне. Мы скептически относимся к максимально допустимому расходу котлов, но, конечно, всегда советуем следовать инструкциям производителя.

Несколько источников тепла

Технически правильного способа избежать этого невозможно. Заголовки с низкими потерями в любом случае являются идеальным инструментом, и их следует использовать.

Если вы используете несколько И разные типы источников тепла, лучше использовать буфер. Это гораздо лучший способ управления и использования различных температур потока из источников и максимизации эффективности. Хотя это увеличивает стоимость и может занимать ценное пространство.

Конструкция заголовка с малыми потерями

Есть 4 основных правила, которые мы можем предложить следующие, когда дело доходит до конструкции заголовка с низким уровнем потерь, и это нормально для крупных бытовых / небольших коммерческих приложений.Однако вы все равно увидите, что эти правила используются и для более крупных установок.

Калибровка, 1 поддержание скорости ниже 0,3 м

Основная цель коллектора с «малыми потерями» — минимизировать потерю давления между портами. Это то, что сводит к минимуму влияние насосов друг на друга. Несмотря на то, что гидравлический разделитель получил свое название за счет потерь низкого давления, основное практическое правило — поддерживать скорость воды ниже нуля, чтобы сэкономить объемные и ненужные вычисления.3 мпс. Это будет означать, что самый легкий путь для воды будет прямо туда, откуда она взялась.

Чтобы решить эту проблему, вам необходимо определить максимальный расход вашей системы и преобразовать его в скорость для выбранного вами диаметра коллектора. Вы также можете прочитать такие цифры, как скорость 0,2 м / с для заголовков с малыми потерями, но для базовых бытовых систем и небольших коммерческих систем мы считаем, что максимум 0,3 отлично. Отверстия большего диаметра обеспечат более низкую скорость и помогут отделить воздух и грязь, однако, как всегда, существует баланс между стоимостью, размером и отдачей.Чтобы рассчитать расход и скорость, следуйте нашему руководству по массовому расходу.

Не используйте несколько ответвлений

В поле вы будете регулярно видеть несколько ответвлений на заголовках, что, по нашему мнению, является большой ошибкой. Множественные отводы — это когда вместо одного потока и возврата для стороны источника тепла коллектора и одного потока и возврата для стороны вашей системы (также известной как первичная и вторичная стороны) у вас есть разные ответвления для разных контуров или источников тепла. Это использовалось / используется, потому что вы можете откачивать воду прямо из коллектора без необходимости устанавливать зонные клапаны или другую арматуру, такую как обратные клапаны, чтобы остановить обратную циркуляцию, когда одна зона отключена.

Многоканальный разделитель с малыми потерями

Проблема с несколькими ответвлениями, однако, заключается в том, что при включении более одного контура возникает короткое замыкание в некоторых контурах и использование воды с обратной температурой в качестве проточной воды. В результате одни цепи более горячие, чем другие.

Если у вас несколько контуров, мы советуем устанавливать их на одну общую трубу. С него можно снимать разные насосы, однако они потенциально могут мешать друг другу и потенциально вызывать обратную циркуляцию или влиять на производительность других насосов.Вы можете и должны установить зонные клапаны и / или обратные клапаны, чтобы предотвратить обратную циркуляцию в этой ситуации. Или вместо этого используйте заголовок распределения.

По возможности используйте распределительный коллектор

Более простой способ подключения нескольких контуров к гидравлическому коллектору без необходимости использования зональных или обратных клапанов, которые потенциально могут выйти из строя, — это установка распределительного коллектора. Здесь просто размер общей трубы, соединяющей разные контуры, опять же, рассчитан на низкую скорость (ниже 0.5 мпс). Это дает тот же эффект потери низкого давления, что и гидравлический разделитель, и означает, что ваши отдельные насосы будут работать одинаково во всех сценариях системы и не допускать обратную циркуляцию.

Ваш распределительный заголовок может быть того же размера, что и ваш заголовок с низким уровнем потерь, что, по сути, просто превращает весь фитинг в один большой, сбоку, H-образный заголовок. Но максимизирует производительность и сведет к минимуму движущиеся части. Обратной стороной, конечно же, является пространство и расходы, которые вполне может быть трудно оправдать для небольших коммерческих предприятий, не говоря уже о домашних установках.

Горизонтальных заголовков следует избегать

Горизонтальные Заголовки с низкими потерями такие же, как и звучат. Жатка с низкими потерями перевернулась на бок. Они отлично подходят для экономии места и часто идут в комплекте с коммерческими установочными пакетами котла. Однако ему не хватает способности эффективно отделять воздух и грязь, и без этого дополнительного преимущества мы не видим небольшого преимущества по сравнению с моноблочной тройниковой установкой в домашних условиях. Возможно, если вы устанавливаете несколько котлов и в помещении мало. Однако, как всегда, не существует универсального решения, и необходимо принимать во внимание инженерные решения.

Дополнительная литература

Руководство Riello по коллекторам с малыми потерями — Это руководство больше относится к аспекту потери давления, который на самом деле является сутью того, что такое коллекторы с малыми потерями и гидравлическое разделение. Приведенное выше объяснение не слишком углубляется для упрощения. Они имеют в виду «переработку» (другие называют это смешиванием) на страницах 9, 10 и 11, что приводит к искажению. Но опять же, я не имею в виду негативное влияние на конденсационные котлы.

Idronics # 15 — Это отличное место, чтобы узнать о гидравлическом разделении.Хотя будьте осторожны, мы находим их информацию немного устаревшей, особенно когда они регулярно относятся к последовательному гидравлическому разделению, но не упоминают о негативном воздействии или потере эффективности конденсационных котлов. Кажется, большая часть их информации (как и большая часть американской информации) относится к технологиям без конденсации. Они упоминают смешивание в заголовке, но снова не упоминают о провалах, которые мы снова находим датированными.

Не забудьте подписаться на нашу рассылку, чтобы получать наши последние статьи!

Гидросепаратор Калеффи 2 дюймаДНЯО Союз

Гидросепаратор Caleffi 2 дюйма NPT Union

Гидроотделитель

Простое гидравлическое разделение первичного и вторичного контуров системы отопления с улучшенными характеристиками и надежностью.

Описание

Гидравлический сепаратор серий Caleffi 548 и NA548 создает зону с низкой потерей давления, что позволяет подключать первичный и вторичный контуры должны быть гидравлически независимыми от каждого Другие; поток в одном контуре не создает и не прерывает поток в Другой.Гидравлическая развязка первичного и вторичного контуров устраняет конфликт насосов. Это устройство включает в себя автоматический воздухозаборник большой емкости с сервисным клапаном для удаления скопившегося воздуха внутри схем.

Гидросепаратор 548 серии

Гидравлический сепаратор. Соединения с внутренней резьбой NPT, пот и пресс-фитинги 1 в., 1-1 / 4 дюйма, 1-1 / 2 дюйма и 2 дюйма .. Стальной корпус, окрашенный эпоксидной смолой. Бросать железный союз орехи. Внутренняя перегородка из нержавеющей стали серии 300.Рабочая температура диапазон от 32 до 210 ° F (от 0 до 100 ° C) с изоляцией, от 32 до 250 ° F (От 0 до 120 ° C) без изоляции. Гликоль максимум 50%. Максимум. за работой давление 150 фунтов на кв. дюйм (10 бар). В комплекте: автоматический воздухоотводчик с автоматический сервисный обратный клапан, выходное соединение с внутренней резьбой 1/2 дюйма NPT и латунный корпус. Сливной шаровой кран латунь корпус со шланговым соединением. Предварительно сформированная закрытая ячейка двойной плотности изоляция оболочки из вспененного полиэтилена PE-X с внешним тиснением под алюминий покрытие.Передний карман для термометра с прямой резьбой 1/2 дюйма центр. Предоставляется набор карманных термостатов, код NA10425.

Гидравлический сепаратор из стали с штуцерами, слив и изоляция Подключения

Фитинг от 1 до 2 дюймов
Внутренняя резьба NPT от 1 до 2 дюймов
Пресс-фитинг от 1 до 2 дюймов

Видео

Документы

Страница не найдена — Able Distributors

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканский RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCook IslandsCosta RicaCroatiaCubaCuracaoCyprusCzech RepublicDemocratic Республика CongoDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard острова и McDonald IslandsHondurasHong Kong HungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRepublic Ан CongoReunionRomaniaRussiaRwandaSaint BarthelemySaint HelenaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия d Южные Сандвичевы островаЮжная КореяЮжный СуданИспанияСри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменикские островаТуркменикский ОстроваЮжные Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые отдаленные острова СШАУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Как долго будет актуально гидравлическое разделение?

В мире гидроники концепция гидравлического разделения все еще относительно молода. Когда упоминается, большинство будет связывать это с первичной / вторичной обмоткой или некоторыми средствами изоляции котла от системного трубопровода. С сегодняшними модулирующими котлами, достигающими коэффициента диапазона регулирования 10: 1 или более, и теплообменников с меньшими ограничениями, вы можете задаться вопросом — а требуется ли гидравлическое разделение?

Гидравлическое разделение стало для меня актуальным, когда на свет появились высокоэффективные котлы.Идея о том, что котел должен иметь собственный контур и циркуляционный насос, была простой идеей. Эти котлы содержали более легкие и сложные теплообменники с очень малой емкостью по текучей среде. Гидравлическое отделение котла от системы и установка для него циркуляционного насоса означало, что котел будет получать надлежащую скорость потока и жить счастливой жизнью.

Тем не менее, я видел, как не заслуживающие доверия котлы напрямую подключались к сильно зонированным системам, а теплообменники приобретали много оттенков коричневого. В конце концов, они скручиваются в формы, не предназначенные их производителями, из-за условий низкой скорости потока.Это проблема не только 20-летней давности; это все еще происходит ежедневно, из-за чего гидроники и многие производители котлов имеют плохую репутацию.

Итак, несмотря на то, что я достаточно взрослый, чтобы уйти на пенсию и дожить свои золотые годы, разрывая залы бинго, гидравлическое разделение все еще так же неправильно понимается, как и мое чувство юмора.

Наихудшим нарушителем, с которым я когда-либо имел удовольствие столкнуться, были котел и система, соединенные по трубопроводам в виде вторичных контуров с близко расположенными тройниками от первичного контура без циркулятора (см. Рисунок 1).Мало того, что не было возможности передавать тепло от котла к эмиттерам, на первом контуре были установлены два воздухоотделителя, которые не имели средств для создания потока.

На самом деле я был там, чтобы работать над системой кондиционирования, но попутно спросил о системе отопления. Вместо того, чтобы получать то, за что они заплатили, этот измученный владелец здания стал жертвой плохо спланированной гидронной системы.

Эта система вышла за пределы верхнего предела, ожидая своего последнего вздоха в течение шести лет, прежде чем я дошел до него.Теперь простым решением было бы разделить тесные тройники, к которым были подключены тепловые излучатели, но множество других проблем означало, что нужно было полностью заменить их. После восстановления веры владельца здания в человечность и в подрядчиков по отоплению выяснилось, что первоначальная неудачная работа заняла несколько недель, чтобы установить ее, и годы обратных вызовов, чтобы она продолжала работать.

Дело в том, что оригинальные установщики проделали фантастическую работу по гидравлическому разделению этого котла! Именно в этот момент я понял лучшее и худшее в гидронике.Гидравлическую установку можно полностью разделить, и при этом она будет работать достаточно хорошо, где заказчик не заметит разницы. Многие люди могут соединить трубы, чтобы создать гидронную систему, но для того, чтобы хороший подрядчик стал отличным подрядчиком, требуется гораздо больше.

Реальность такова, что гидравлическое разделение в ближайшее время никуда не денется, несмотря на достижения в нашей отрасли. Вероятно, он будет чаще использоваться в будущих проектах. Понимание тонкостей гидравлического разделения сделает вас более ценными и поможет выделить вас среди остальных.Давайте продолжим с некоторых тонкостей и мыслей по теме.

Больше, чем просто тройники

Хотя многие понимают необходимость специальных контуров котла, правда в том, что гидравлическое разделение идет намного дальше, чем многие думают. Он включает в себя все средства предотвращения конфликтов между несколькими циркуляционными насосами в системах.

Часто упускается из виду необходимость гидравлического разделения между несколькими циркуляционными насосами, тянущими из одного коллектора. Если размер коллектора меньше размера, работа одного циркуляционного насоса может затруднить или даже полностью предотвратить усилия другого, использующего общий трубопровод (см. Рисунок 2).

Вот почему рекомендуется выбирать размер ваших жаток, чтобы скорость была низкой. Независимо от того, что вы делаете, один циркуляционный насос по-прежнему будет влиять на другой циркуляционный насос того же коллектора, но вы хотите минимизировать его насколько это возможно. Более низкие скорости и перепады давления, которые возникают с увеличением размера трубы, помогут выполнить эту форму гидравлического разделения.

Еще один незамеченный герой гидроники и гидравлического разделения — буферный резервуар. Этот тип гидравлической сепарации получит большую тягу в будущем благодаря своим многочисленным преимуществам.Большим преимуществом буферных резервуаров является дополнительная емкость для жидкости. Это позволяет буферному резервуару предотвращать короткое замыкание любого источника тепла при правильном размере.

Тенденция к микрозонированию будет продолжаться, когда буферный резервуар будет сиять, поощряя более длительные циклы работы и срок службы оборудования.

Буферные баки также позволяют использовать несколько источников тепла. Это невероятно важно, если говорить о будущих источниках тепла, таких как тепловые насосы. Всего за последнее десятилетие тепловые насосы достигли невероятных успехов.Тем не менее, вторичные источники тепла по-прежнему необходимы, особенно в областях или приложениях, где требования к обогреву превосходят потребность в охлаждении.

Тепловые насосы «воздух-воздух» последовательно устанавливаются с «планками тостера», чтобы не отставать от лишних холодных дней; У тепловых насосов воздух-вода не будет другого выбора, кроме как последовать их примеру. Буферные баки легко вмещают другой источник тепла, такой как солнечное тепловое или электрическое сопротивление, помогая облегчить переход к более экологически чистым источникам тепла.

Кстати, я был очень взволнован, когда недавно нашел буферный бак со встроенным электрическим нагревом. Какой элегантный способ включить резервный / вторичный источник тепла! Имея электрические элементы в буферном баке, вам больше не нужен другой циркуляционный насос от электрического бойлера до буферного бака, что устраняет потенциальную точку отказа. Будущие специалисты по обслуживанию вместе с вашими невольными клиентами также оценят эту простоту.

Говоря о простоте, выделенные гидравлические сепараторы также являются отличным вариантом.Сравнивая, я вижу, как некоторые могут не захотеть переключиться с классического использования близко расположенных тройников. Что я обычно обнаруживаю относительно тесных футболок, так это то, что правила не соблюдаются. Часто они находятся слишком далеко друг от друга или не выдерживают прямых расстояний между трубами.

Это еще один классический пример лучшего и худшего в гидронике. Специальные устройства гидравлического разделения не только исключают все догадки из правил тесного тройника, они также включают другие формы разделения для удаления воздуха и мусора из ваших систем.Кому это не нужно?

Быть мастером в любом деле — это обязательство. Как отрасль, мы должны использовать возможности образования, чтобы лучше понимать теорию и передовой опыт. Особенно это касается гидравлической сепарации.

Гидрострелка – когда нужно устанавливать гидроразделитель

Откуда берутся сложности

Особенности применения гидрострелки

Как работает система отопления с гидравлическим разделителем

«Особенные свойства»

Нужно ли устанавливать

Гидроразделитель

Нужна ли гидрострелка (гидроразделитель) для настенного котла, если он греет одни радиаторы, а горячая вода от второго контура?

Мини Гидроразделитель (гидрострелка)

для соединения в систему отопления одного или двух котлов общей мощностью до

например:

ГИДРОСТРЕЛКА

принцип работы, назначение и расчеты

Что такое гидрострелка и где её устанавливают

Назначение и принцип работы

Режимы работы

Когда гидрострелка нужна

Когда можно поставить

Как подобрать параметры

По максимальному потоку теплоносителя

По максимальной мощности котла

Как найти длину гидрострелки

Купить или сделать своими руками?

устройство, преимущества и недостатки, принцип работы гидроразделителя

Принципы работы гидравлического разделителя

Гидравлические процессы, протекающие в гидрострелке

Плюсы гидравлического разделителя

В каких случаях нужна гидрострелка?

Как правильно выбрать гидроразделитель?

Изготовление гидравлического разделителя своими руками

Гидрострелка для отопления. Нужно ли устанавливать?

принцип работы, назначение и расчеты

Зачем нужна гидрострелка в системе отопления?

Устройство гидрострелки отопления

Дополнительные функции гидрострелок

Принцип работы гидрострелки в системе отопления частного дома

Методы расчета гидрострелки в системе отопления частного дома

Совмещение коллектора отопления с гидрострелкой

Гидравлическая стрелка

Назначение и принцип действия

Режимы работы

Конструкция и оснащение

Пример расчета

ЧИТАТЕЛЕЙ ИЗ АРХИВА HPAC: Широкий мир гидравлического разделения

Гидравлические сепараторы | Американский Уитли

Описание

GHS Гидравлический сепаратор — Geo-Flo Corporation

Жатки с малыми потерями, полное руководство!

Что такое гидравлический разделитель?

хорошо, но что делает гидравлический заголовок? зачем мне он нужен?

Зачем вам нужны два или более насоса в системе отопления?

Как работает гидравлический заголовок?

Другие преимущества коллекторов с малыми потерями

Есть ли недостатки использования заголовка с малыми потерями?

Как избежать использования заголовка с малыми потерями?

Высокое сопротивление системы или слишком маленький насос котла

Требования к скорости потока в системе слишком высоки.

Несколько источников тепла

Конструкция заголовка с малыми потерями

Калибровка, 1 поддержание скорости ниже 0,3 м

Не используйте несколько ответвлений

По возможности используйте распределительный коллектор

Горизонтальных заголовков следует избегать

Дополнительная литература

Гидросепаратор Калеффи 2 дюймаДНЯО Союз

Гидросепаратор Caleffi 2 дюйма NPT Union

Гидроотделитель

Простое гидравлическое разделение первичного и вторичного контуров системы отопления с улучшенными характеристиками и надежностью.

Описание

Гидросепаратор 548 серии

Видео

Документы

Страница не найдена — Able Distributors

Как долго будет актуально гидравлическое разделение?

Добавить комментарий Отменить ответ
