Двухтрубная система отопления радиаторов: схема подключения

Многие люди в своих домах используют привычное для всех отопление с системой, состоящей из одной трубы. В этом виде отопления батареи должны присоединяться к центральной системе по очереди. Отрицательным качеством является то, что чем дальше труба от центрального отопления, тем она холоднее, а, которая ближе та будет горячее. Данной системой отопления воспользовались люди, которые желали сберечь на установке и материале. Хотя это не единственное прибыльное отопление, присутствует к тому же отопление с 2-мя трубами и разводкой снизу, которое даст существенное увеличение тепла в вашем доме. Эту систему, возможно, установить в жилищах частников и многоквартирных домах.

Содержание

Как работает технология
Положительные и отрицательные черты отопления из двух труб
Положительные черты
Выбор вида отопления

Как работает технология

Из того, о чем писалось раньше ясно, что в системе однотрубного отопления вода следует к батареям в порядке очереди. Позже вода, прошедшая по трубам и радиаторам выливается из системы. Из этого идет, что в данной системе есть вход и выход воды. Они две встраиваются в подвале.

В системе, состоящей из 2-ух труб, есть отличие от первой в том, что тепло расползается умеренно по всей системе отопления. Подогретая вода вступает в систему через вход, который размещается в подвале, или встраивается пол. 2-ой шаг работы вода должна разлиться по подающим стоякам, из них она обязана пройти в батареи. Пройденную воду по трубам и радиаторам не надо сливать, она сама возвратится в стояки. Возьмите на заметку!

В конце концов, окончательным отличием отопительной системы состоящей из двух труб является то, что нагретая вода подается равномерно в каждую батарею. Стоит отметить, что в любое время можно отключить любой радиатор, если это сделать, то перестанет в него поступать вода, и он не будет обогреваться. Исходя из этого, очень удобно распределить горячую воду и тепло равномерно.

Данная система называется двухтрубной потому, что каждая батарея состоит из двух труб это вход и выход. Этот вид отопления можно еще распределить на два типа отопления. Такими являются: отопление с разводкой снизу и разводкой сверху.

В данном описании мы опишем две системы. Разводка сверху отличается тем, что цепочка, которая состоит из труб, располагается над уровнем радиаторов на определенной высоте. В таком случае обычно трубы встраиваются на чердаке либо в потолке. Нагретая вода сначала пускается наверх, затем равномерно стекает к радиаторам через специальные стояки. Пройдя путь, вода опускается вниз в стоки, которые находятся ниже уровня радиаторов. Чтобы избежать образования пробок из воздуха, нужно использовать специальный бак для расширения.

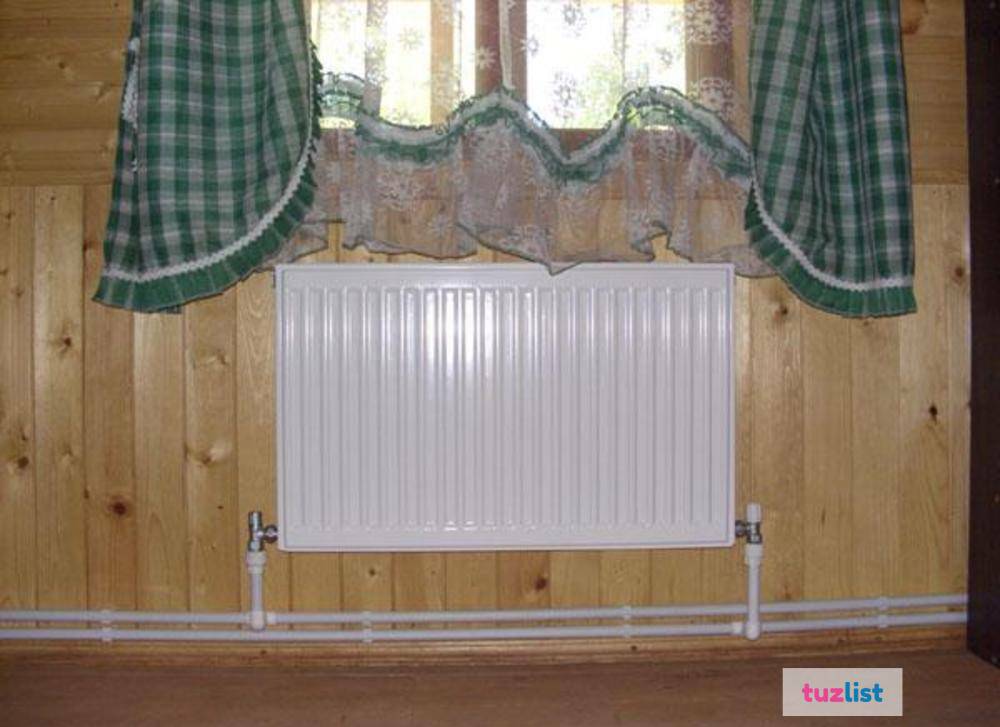

В системе с разводкой снизу трубы, которые идут к радиаторам, должны находиться ниже уровня батарей. Другими словами, вода поступает и выходит только снизу. Пробки из воздуха лучше всего истреблять, следуя правилам специально разработанной системе, которая используется с помощью кранов. Наклоненная цепочка трубопроводов в сторону цикла горячей воды, предотвращает скопление воздуха.

Возьмите на заметку! Система отопления с разводкой снизу и разводкой сверху одинаково действуют и отапливают, если они находятся вертикально и располагаются на различных этажах и уровнях помещения. Но в вертикальном положении отопление можно разделить еще на два вида это естественный и принудительный цикл нагретой воды. В данном положении событий отличием является то, что у них разные способы подачи горячей воды. При принудительном цикле должен устанавливаться насос, а при естественном цикле подача и отдача воды происходит с помощью конвекции.

Положительные и отрицательные черты отопления из двух труб

Положительные черты

1. Маленькое количество потери тепла потому, что центральная цепочка располагается в подвале или под напольным покрытием. Эту систему отопления можно установить, не дожидаясь постройки верхних этажей, достаточно одного этажа.3. Система дает возможность подавать тепло в различных местах здания. Если это делать, то это будет являться экономией теплопередачи и использования носителя тепла.

Теперь перейдем к отрицательным чертам системы. Самым основным является то, что расходуется значительное количество материала. Для этого понадобится намного больше трубопровода, чем при системе отопления с помощью одной трубы. Еще одним недостатком является то, что давление значительно низкое для подачи и напора воды. Поэтому воздух, скопившийся в трубопроводах, нужно будет чаще спускать, чем в предыдущей системе. Для этого могут послужить определенные краны (см.Шаровые краны), но опят, же это финансовые растраты.

Выбор вида отопления

Если при постройке личного жилья вы хотите осуществить разводку трубопроводов для отопительной системы, то нужно подобрать хорошую систему и не ошибиться. Не исключаем то вариант, когда вы самостоятельно можете сделать конструкцию из одной трубы в две, тем самым сэкономив на материале. Но в этом случае есть нюанс. Придя к такому решению, вы можете сделать разницу между климатами в разных помещениях. По-другому говоря в каком-то помещении тепла, будет много, а в каком-то наоборот мало. В начальном радиаторе данной системы тепла будет намного больше, чем в последующем, а то и вообще холодным.

Почему шумят батареи отопления в квартире. Рекомендуем прочитать.

Советуем вам прежде, чем устанавливать, решить о том, в каком положении будет находиться система, в вертикальном или все-таки в горизонтальном. Можем сказать, что многие люди используют горизонтальную систему, но это в частных домах. Она может делиться также еще на два типа: коллекторная, попутная либо тупиковая. Отличаются они тем, что в них происходит разное продвижение воды.

Возьмите на заметку! Отопительная система в вертикальном положении с принудительным циклом горячей воды считается наиболее качественной и прогрессивной. Но при этом нужен обязательно насос, который монтируется впереди котла на обратных стоках.

Прилежание к стокам обратной подачи встраивается бак с расширением. Главным достатком насоса является то, что для системы этого отопления потребуются трубы небольшого диаметра, чем в иной системе, где давление на воду не значительное.

Во всяком случае, мы хоти вас призвать делать выбор вашей отопительной системы, учитывая большой срок годности и качество. Рекомендуем вам использовать металлопластиковые трубы, они отличной подойдут для вашего дома и не потребуется тратиться на различные дополнительные детали и мелочи.

Двухтрубная система

Этот раздел взят из книги «Современные здания, их планирование, строительство и оборудование, том 3» Г. А. Т. Миддлтона. Также доступно на Amazon: Modern Buildings.

На рис. 43 показан простой аппарат, который будет служить для описания основных точек двухтрубной системы. Каждый радиатор, как будет видно, сообщается непосредственно с магистралью и обраткой, и из этой детали получается термин «двухтрубная система».

От котла берется основная подающая труба и проводится так, чтобы пройти как можно ближе к точкам, где должны быть размещены радиаторы. Вдоль потока проходит обратная труба, обе трубы во всех отношениях одинаковы, за исключением того, что они заканчиваются на разных уровнях котла. Также существует обычай, когда трубы идут в горизонтальном направлении, чтобы поток был выше возврата. Это не обязательно для циркуляции, но стало правилом в торговле, так что при осмотре труб всегда предполагается, что верхняя труба является потоком.

На примере (рис. 43) видно, что основной поток разветвляется возле котла для обслуживания некоторых радиаторов с правой стороны рисунка. Это вполне обычный и правильный план, но когда ветвь потока подходит так близко к котлу, как показано, было бы также хорошо, чтобы он начинался непосредственно от котла как совершенно отдельная циркуляция. Если предположить, однако, что котел был поставлен только с одним отводом подающей трубы, то подающая ветвь может быть устроена, как показано на рисунке. Могут спросить, почему основная циркуляция не подведена к ближним к котлу радиаторам (справа на рисунке), а ответвления к дальним. Причина в том, что всегда следует отдавать предпочтение дальним циркуляциям, а связи, как показано, благоприятствуют циркуляции в левой части иллюстрации. Непрерывная вертикальная труба всегда способствует лучшей циркуляции, чем тройник с горизонтальным выходом.

Обратите внимание, что обратки не разветвляются и не сливаются друг с другом, а входят в котел независимо. В этой работе следует помнить превосходное правило, чтобы обеспечить максимально равномерную работу с разветвленными циркуляциями: рассчитать, что подающая труба может разветвляться до любой разумной степени, а обратная — никогда. Иногда приходится присоединяться к возврату, но ни один опытный инженер не делает этого, не сомневаясь в получении наилучших результатов. Вероятно, разделение возвратов позволяет разветвить поток, но несомненно, что разделение потоков не позволит объединить возвраты. Возможно, правило должно заключаться в том, чтобы присоединяться к возврату как можно меньше и полностью избегать этого, если только это не является абсолютно обязательным. Присоединение к отдаче не обязательно означает неудачу, но создает опасность и обычно ограничивает успех.

Рис. 43.

Расширительная труба показана отходящей от верхней части основной подающей трубы, хорошее место для нее, когда ее можно достать, но она подойдет в начале ответвления циркуляции или в в случае необходимости он может находиться в любой нижней точке основного подающего трубопровода. При желании можно использовать более одной расширительной трубы, но важно отметить, что если расширительная труба или трубы не занимают высокие точки, необходимо наличие радиаторов для приема воздуха. Расширительная труба — это действительно воздушная труба, и во всех высоких точках должны быть воздушные трубы или радиаторы. Радиатор будет получать хороший объем воздуха, не переставая должным образом греть. Как объяснялось на предыдущей странице, вода выпускает или выделяет определенное количество воздуха при нагревании, а при бытовом горячем водоснабжении вопрос воздуха требует полного рассмотрения, так как частая смена воды делает подачу воздуха почти непрерывной. При работах по отоплению подмена воды практически нулевая, поэтому сбор воздуха после сброса от первого отопления очень мал.

Поняв, что проблемы с воздухом невелики, после того, как вода хорошо нагрелась и лишилась переносимого ею воздуха, были предприняты попытки обойтись без расширительной трубы. Расширившаяся вода могла попасть в холодный бачок, как это обычно и бывает, а безопасность от взрыва обеспечивалась открытым хладопроводом и предохранительным клапаном на котле. Однако попытки не увенчались успехом, и писатель, как и другие, потерпел неудачу. При нагреве воды в аппарате без расширительной трубы происходит то, что можно описать только как «набухание» в холодной цистерне, а если цистерна только среднего размера, то будет переполнение. Это не вызвано расширением, так как это происходит, когда вода не более чем теплая, и это происходит так внезапно и быстро, что вода переливается через край цистерны, хотя она может быть снабжена переливной трубой. Этому явлению не было предложено хорошего объяснения, но надежное средство заключается в использовании расширительной трубы.

На рис. 43 система подачи холода не показана полностью, так как она не всегда работает одинаково. Важной деталью является то, что эта труба всегда должна подсоединяться к котлу (в нижней точке) или обратная труба в точке, близкой к котлу. В целях экономии подачу холода иногда переводят в обратку в верхней точке, но в большинстве случаев это приводит к проблемам из-за запирания воздуха в аппарате либо во время наполнения, либо во время повторного наполнения. В некоторых работах инженер должен предусмотреть цистерну холодоснабжения, и в этом случае он берет одну из цистерн наименьшего необходимого размера и размещает ее как можно ближе к самому высокому радиатору, чтобы сэкономить длину холодного бачка. -подводящая труба и расширительная труба. Однако, когда это возможно, он пользуется домом или общим холодным бачком здания и вместо того, чтобы вести отдельную магистраль холодоснабжения от цистерны к котлу, он берет ответвление от одной из подводящих ветвей, спускающихся для какой-то другой цели. Против этого не стоит возражать, так как это не вносит никаких элементов опасного или неприятного характера.

Довольно маленькая труба будет обслуживать котел, так как он потребляет очень мало воды ; но питательная цистерна, если ее обеспечивает инженер, должна быть в некотором роде сопоставима по размеру с цистерной аппарата. Когда аппарат вновь заполняется холодной водой, требуется, чтобы глубина бачка составляла всего 2 или 3 дюйма, а оставшееся пространство в бачке должно быть достаточно большим, чтобы вместить расширяющуюся воду. Расширение воды при нагревании от 39° до 212° по Фаренгейту. 1 из 24-24 галлонов становится 25; и так как этот диапазон температур ни в коем случае не является невозможным, в цистерне должен быть предусмотрен запас, равный 1 галлону на каждые 24 часа в аппарате. Некоторая трудность, однако, заключается в подсчете содержимого прибора, но для получения цифры с разумной скоростью можно принять, что 5 квадратных футов поверхности радиатора представляют собой галлон воды, а 4-дюймовая труба вмещает полгаллона воды в сутки. фут, 3-дюймовая труба — одна треть галлона, 2-дюймовая труба — одна восьмая галлона, в то время как смешанные меньшие размеры вмещают от одного галлона до 20 футов. При расчете размера цистерны необходимо только допустить, что 6 1/4 галлона занимают кубический фут пространства.

Системы парового отопления HVAC | Сеть старых домов

Части этой истории: Введение >> Топливные установки, общие >> Системы принудительного теплового воздушного отопления >> Системы водяного (водяного) отопления >> Электрическое отопление >> Системы кондиционирования воздуха

++CTA++Системы парового отопления сейчас редко устанавливаются в небольших жилых домах, но все еще распространены во многих старых домах. Они просты по конструкции и эксплуатации, но требуют более высокого уровня обслуживания, чем современные системы отопления жилых помещений.

Если паровая система не находится в хорошем рабочем состоянии и нет адекватных планов по ее обслуживанию, рассмотрите возможность замены ее на более необслуживаемую систему.

Оценить состояние и работу систем парового отопления следующим образом:

Котел. Паровые котлы физически аналогичны водогрейным котлам и должны проверяться аналогичным образом.

Управление котлом. В отличие от водогрейных котлов, паровые котлы заполнены водой только примерно на три четверти и при гораздо более низком давлении, обычно от 2 до 5 фунтов на квадратный дюйм. Паровые котлы должны быть оборудованы указателем уровня воды, манометром, концевым выключателем высокого давления, отсечкой при малой воде и предохранительным клапаном.

Тест

Включите бойлер и наблюдайте за указателем уровня воды, который показывает уровень воды в бойлере.

Датчик обычно должен показывать примерно половину заполнения, хотя фактический уровень воды не имеет решающего значения, пока он показывает уровень. Если манометр заполнен водой, котел затоплен и необходимо слить воду из системы. Если манометр пуст, уровень воды в котле слишком низкий и ее необходимо заполнить (либо вручную через заливной клапан, либо автоматически через автоматический клапан подачи воды, если он есть в котле).

Неравномерное движение воды в водомере вверх-вниз означает, что котел забит отложениями или иным образом работает неправильно и требует ремонта. При проверке манометра следует отметить прозрачность котловой воды; если манометр слишком грязный, чтобы судить об уровне воды, снимите и очистите его. Этот тест и любая последующая работа должны выполняться сервисным техником.

Концевой выключатель высокого давления выключает горелку, когда давление в котле превышает заданный уровень, обычно от 5 до 7 фунтов на кв. дюйм (от 35 до 48 кПа). Он соединен с котлом трубой в виде косички. Устройство отключения при низком уровне воды отключает горелку, когда уровень воды в котле становится слишком низким.

Тест

Снизить уровень воды в котле и посмотреть, отключит ли горелка отсечка по малой воде. Обычно этот тест должен выполняться специалистом по обслуживанию. Предохранительный клапан предназначен для сброса давления, когда давление в котле превышает 15 фунтов на квадратный дюйм (103 кПа).

Распределительный трубопровод. Система распределения пара состоит из распределительных трубопроводов, радиаторов и регулирующих клапанов. Распределительный трубопровод может иметь как однотрубную, так и двухтрубную конфигурацию.

В однотрубной системе пар из котла под давлением поднимается по трубам к радиаторам. Там он вытесняет воздух путем откачки через вентиляционные клапаны радиаторов, конденсируется на внутренней поверхности радиаторов и отдает тепло. Конденсат пара самотеком по тем же трубам поступает обратно в котел для повторного нагрева. Следовательно, трубы должны иметь уклон не менее одного дюйма на десять футов в направлении котла, чтобы гарантировать, что конденсат не блокирует пар в любой части системы. Все трубопроводы и радиаторы должны располагаться над котлом в однотрубной системе.

Параллельная однотрубная система отопления

В двухтрубной системе пар поступает к радиаторам по одной трубе, а конденсат возвращается по другой. Конденсатоотводчик на линии возврата конденсата выпускает воздух, вытесняемый поступающим паром. Если трубопровод возврата конденсата расположен ниже уровня котла, его следует вернуть на уровень котла и стравить в подающий трубопровод в виде петли Хартфорда. Это предотвращает утечку в возврате конденсата из-за опорожнения котла. Двухтрубные системы можно сбалансировать, регулируя подающие клапаны на каждом радиаторе, и их можно преобразовать для использования в системе водяного отопления (хотя обычно необходимо устанавливать новые обратные трубы большего размера).

Система отопления паровая противоточная однотрубная

Двухтрубная система парового отопления

Распределительные трубопроводы должны быть проверены на наличие утечек во всех клапанах и соединениях. Убедитесь, что все трубы имеют правильный уклон для слива воды в сторону котла. Удары могут возникать, когда поступающий пар встречается с водой, попавшей в систему из-за неправильного наклона распределительного трубопровода или запорных клапанов, которые не полностью закрыты или полностью открыты. Осмотрите состояние всех трубопроводов. Убедитесь, что трубы в неотапливаемых подвалах, чердаках и подвальных помещениях должным образом изолированы.

Радиаторы и регулирующие клапаны. Паровые радиаторы изготовлены из чугуна и обычно стоят отдельно. Они достаточно прочны и, в большинстве случаев, могут быть использованы повторно. По возможности радиаторы следует размещать на наружных стенах.

Тест

Активируйте систему и проверьте состояние всех радиаторов.
