Датчик давления воды в системе отопления: Датчик давления теплоносителя на отопление

Контроль давления системы отопления, отправка данных в Apple HomeKit

Ни одна из систем отопления не дает 100% гарантии от отказа. Одним из важных параметров, характеризующих стабильную работу системы отопления, является давление воды в системе.

Для этих целей и была создана «умная система», которая позволяет отслеживать давление и присылать уведомления в приложение Apple HomeKit и Ajax. Также имеется возможность настроить разные автоматизации, например, такие как открытие клапана для набора давления.

Редкие сбои, связанные с падением давления в самый неподходящий момент, например, когда меня нет дома, и подтолкнули создать данную систему. Было решено собрать все «по фэншую», разместить в щиток на DIN рейку.

Комплектующие

Для данного проекта нам понадобятся следующие компоненты.Беспроводной модуль ESP8266 Ch440 NodeMcu. Для удобства монтажа и универсальности питания подложка под nodeMCU.

  • Блок питания на 12 Вольт 1 Ампер, под Din-рейку, приобрел в компании Меандр.

  • Корпус для платы NodeMCU приобрел тоже в компании Меандр (можно использовать корпус меньше, но этот был под руками).

Манометр пылевлагозащищенный исполнение VI. Пылевлагозащищенный — чтобы контакты не запылились, так как с них берется лишь состояние, напряжение пропускать не планировалось. Исполнение VI позволит использовать вместо NodeMCU практически любые герконы (датчик касания), в том числе и Zigbee.Покупал манометры в производственной компании Физтех. Пользуясь случаем, хотел поблагодарить сотрудника отдела продаж Светлану.

Подключение

Подключение манометра к плате ESP nodeMCU осуществляется напрямую:

  • Пины 1,3 манометра подключаем на свободные gpio.
  • Пин 2 манометра — на пин GND платы.

Таким образом поэкспериментировав, выяснили, что на одну плату можно подключить три манометра, что весьма удешевляет устройство, нежели мы будим использовать беспроводные герконы.

Прошивка и первичная настройка

Беспроводной модуль NodeMcu был прошит, прошивкой ESP_Easy, настроено подключение к MQTT брокеру. А также настроены три пары сенсоров на замыкание/размыкание.

Для добавления всего этого в Apple HomeKit, а в дальнейшем для настройки триггеров, было принято решение добавить в Sprut.hub. Большое спасибо Батюшину Дмитрию за это. Запрограммированные Контакты платы следят за состоянием внешних контактов манометра.

Монтаж

При желании можно задействовать все пространство корпуса, разместив в него блок питания AC220 на DC5-12D. По окончанию сборки устройства, произвел монтаж в щиток.

Оставил два контакта в резерв, а возможно, для подключения внешнего датчика, например, датчика температуры.

Итог

Несколько фото манометра после монтажа в систему отопления.

При превышении или понижении давления, HomeKit выдает уведомление. Возможно настроить автоматизацию на открытие электроклапана или подключить к трансмиттерам Ajax. Но в начале сделаю отправку уведомлений в Телеграмм через node-RED.

При положении стрелки между нижним и верхним уставок — датчики закрыты, в противном случае датчик открывается и шлет уведомление.

Уведомление в HomeKit о падении или превышении давления.

В боксе еще живут: реле Ajax и реле (от Меандр) открытия и закрытия водопроводного крана (манипулятора), трансмиттер Ajax, отслеживающий состояние датчика утечки газа Xiaomi.

Протестировав систему какое-то время, она зарекомендовала себя как достаточно стабильная. Рад безумно).

Датчик давления воды в системе водоснабжения: устройство, монтаж, регулировка

  1. Алгоритм работы и назначение
  2. Конструктивные особенности
  3. Рекомендации по установке
  4. Самостоятельная настройка

Для того чтобы параметры работы автономных систем водоснабжения (в частности, давление в трубопроводе) могли регулироваться автоматически, используют различные технические устройства, одним из которых является датчик давления воды. Этот элемент систем водоснабжения, в которые вода подается из скважин посредством насосных станций, позволяет не только контролировать параметры таких систем, но и управлять их работой. Датчик давления воды в системе водоснабжения позволяет в автоматическом режиме, без участия человека, включать и отключать насосные станции.

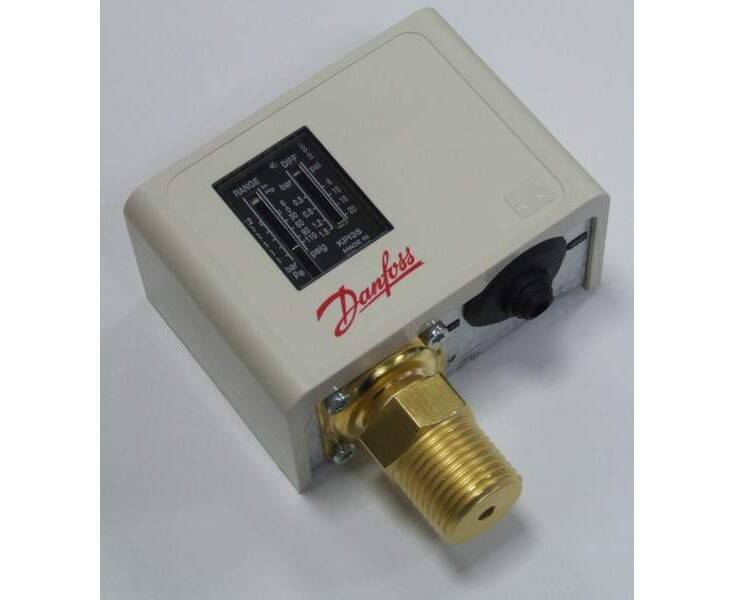

Реле давления предназначено для автоматической регулировки включения и отключения подачи воды в систему водоснабжения

Алгоритм работы и назначение

Датчик для регулирования давления воды (реле, сенсор давления) работает по следующему алгоритму:

  • В тот момент, когда открываются краны и объем жидкости в гидроаккумуляторе уменьшается, в водопроводе снижается давление воды.
  • Когда давление в системе водоснабжения достигает минимально допустимого значения, контакты датчика, регулирующего данный параметр, замыкаются.
  • Замыкание контактов датчика давления приводит к запуску насоса, который отвечает за подачу воды из скважины.
  • При закачивании воды из скважины давление в водопроводе начинает возрастать.
  • После того как давление воды в водопроводе достигнет максимально допустимого значения, контакты датчика размыкаются, что приводит к отключению насосного оборудования.

Работая в подобном режиме, датчики давления воды позволяют сохранять напор жидкости в водопроводе на постоянном уровне. Если не использовать такое устройство в трубопроводе, то насос, подающий воду, придется включать и отключать вручную. Это не только не позволит поддерживать давление воды в системе на постоянном уровне, но и может привести к возникновению гидравлических ударов и работе насосного оборудования в холостом режиме.

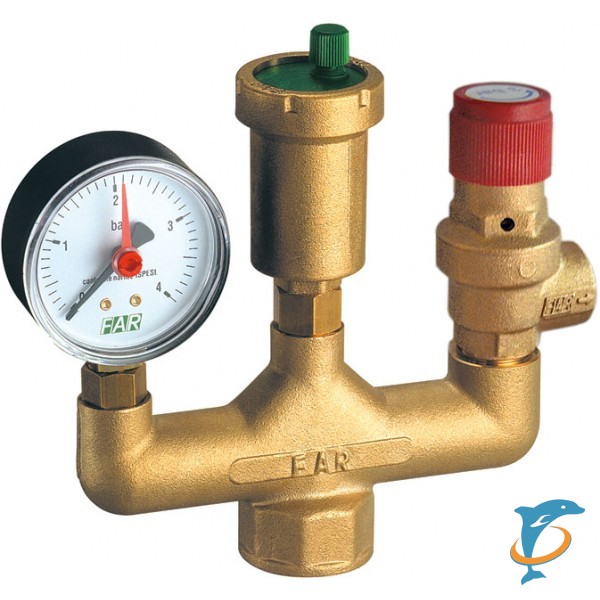

Блок автоматики, состоящий из реле давления, манометра и фитинга

Сенсоры давления воды, установленные на одном из узлов системы водоснабжения, выполняют еще одну важную функцию – сигнализируют о текущем давлении и выводят данные о его значении на контрольные приборы, простейшим из которых является манометр.

Таким образом, устанавливая датчик давления воды (электронный или механический), обеспечивают стабильность работы водопровода, а также защищают элементы его оснащения от негативных факторов, таких, например, как гидравлические удары и работа насоса «всухую».

Конструктивные особенности

Как уже говорилось выше, существуют как механические, так и электронные реле давления воды. У тех и у других основным рабочим органом является мембрана, выступающая в роли одной из стенок их внутренней емкости, в которую поступает вода. Отклоняясь под напором воды, мембрана воздействует на остальные элементы датчика, в итоге и происходит срабатывание устройства.

Устройство мембранного датчика давления

Элементами, на которые воздействует отклоняющаяся мембрана, в механических датчиках являются контакты, которые при смыкании или размыкании включают и отключают насосное оборудование. Электронный датчик давления работает по несколько иному принципу. Деформация мембраны в таком устройстве преобразуется в управляющий электрический аналоговый сигнал, который затем усиливается, подвергается оцифровке и поступает в блок автоматической регулировки работы трубопровода.

Механические датчики давления, которые также называют контактными, используются чаще, чем электронные. Объясняется это как простотой конструкции такого устройства, так и его более доступной стоимостью. В частности, регулярно осуществляют установку механических датчиков давления воды в системах отопления и водоснабжения бытового типа.

Устройство бытового реле давления воды

Конструкцию механического датчика составляют:

  • патрубок, при помощи которого осуществляется подсоединение устройства к элементам трубопровода;
  • мембрана;
  • контактная группа;
  • две пружины разного диаметра, посредством которых выставляется уровень наибольшего и минимального давления, при котором устройство должно срабатывать.

Датчик давления в разобранном виде

Пружина большего диаметра, устанавливаемая в датчики механического типа, определяет уровень давления воды в трубопроводе, при котором устройство сработает и отключит подающий насос. Вторая пружина отвечает за нижний предел срабатывания датчика, а если выразиться точнее, то диапазон значений, при выходе за который датчик сработает на включение и запустит насос, подающий воду в трубопровод.

Конструкция механических датчиков предусматривает возможность регулировать степень сжатия обеих пружин. При сжатии пружины большего диаметра увеличивается значение давления воды, при котором устройство будет срабатывать. Если сильнее сжать пружину меньшего диаметра, то увеличится разность давлений между уровнями срабатывания.

Принцип регулировки механического датчика давления

Рекомендации по установке

Если вы решили установить датчик давления своими руками, сначала ознакомьтесь с информацией о том, как это правильно сделать. Обычно в качестве места для установки датчика или реле давления выбирают ту часть водопровода, которая расположена после насоса и гидроаккумулятора, перед фильтрующими элементами. Объясняется это тем, что данная часть водопровода характеризуется меньшими скачками давления. Следует также иметь в виду, что эксплуатация многих моделей датчиков контроля давления воды допускается только внутри помещений. Это обязательно указывается в инструкции к таким устройствам.

Для установки датчиков применяются специальные тройники-разветвители, которые позволяют при помощи одного монтажного элемента подключить к водопроводу сам датчик, гидроаккумулятор и манометр. При установке датчика, кроме тройника, может потребоваться дополнительный переходник, о приобретении которого следует позаботиться предварительно. В любом случае схема подключения к водопроводу реле определяется конструктивным исполнением и техническими характеристиками последнего.

Схема водоснабжения из скважины

Отдельные модели датчиков, помещаемые во влагозащищенный корпус, могут устанавливаться непосредственно на водяном насосе с помощью специального штуцера. Датчики данного типа благодаря такому конструктивному исполнению успешно эксплуатируются вместе с насосным оборудованием внутри кессона или даже скважины.

После того как механическая часть процесса установки реле или датчика давления воды выполнена, необходимо подключить соответствующие контактные группы к насосу и заземлить устройство. Выбирая электрокабели для подключения таких датчиков, следует в первую очередь учитывать мощность насоса, функционирующего в системе. Так, при использовании насосного оборудования, мощность которого составляет 2 кВт, следует применять кабели сечением не менее 2 мм

2.

Схема подключения реле давления

После того как вы установили реле давления воды своими руками и выполнили все необходимые подключения, можно включить насос и проверить работоспособность всей системы. О том, что она функционирует нормально, будет свидетельствовать увеличение давления в ней, что можно определить по показаниям манометра.

Самостоятельная настройка

Несмотря на то, что в большинстве случаев рабочие параметры реле перепада давления уже настроены производителями, могут возникнуть ситуации, когда процедуру регулировки требуется выполнить своими руками. Оптимальная разница между значениями давления воды в трубопроводе, при которых должен включаться и отключаться насос, должна составлять 1 атм. При этом нижний предел, при котором срабатывает датчик, устанавливается таким образом, чтобы он был на 0,2–0,5 бар меньше давления, которое может выдержать используемый насос.

Перед тем как своими руками начать выполнять регулировку рабочих параметров датчика или реле, необходимо проверить уровень давления в гидроаккумуляторе. Для этого надо выполнить следующие действия:

  • Отключить все элементы системы от сети и слить воду.
  • Снять боковую крышку гидроаккумулятора и проверить уровень давления в нем, для чего можно использовать автомобильный компрессор, оснащенный манометром.
  • Если уровень давления меньше, чем 1,5 атм, необходимо повысить его, включив подающий насос.
  • При слишком высоком уровне давления его необходимо понизить, нажав на ниппель.

Диаграмма регулировки реле давления воды

После такой проверки можно приступать к регулировке датчика, которая выполняется в следующей последовательности:

  1. Все элементы системы отключают от электрического питания и из нее сливают воду.
  2. После слива воды убеждаются, что манометр показывает нулевое значение.
  3. Затем включают насос и начинают заполнять систему водой.
  4. При выключении насосного оборудования фиксируют на манометре значение, при котором это произошло.
  5. После этого начинают сливать воду и при включении насоса также фиксируют уровень давления.
  6. Отключают элементы системы от электрического питания и снимают крышку датчика.
  7. Ослабляют гайку, при помощи которой регулируется степень сжатия пружины небольшого диаметра.
  8. Используя гайку для сжатия пружины большого диаметра, устанавливают уровень минимального давления, при котором датчик будет срабатывать. При этом следует иметь в виду, что сжатие данной пружины увеличивает этот параметр, а ее ослабление – уменьшает.
  9. Опять наполняют систему водой, затем начинают сливать ее и фиксируют уровень давления, при котором насос включится.
  10. Если это значение не соответствует требуемым параметрам, необходимо еще раз отрегулировать степень сжатия пружины большого диаметра.
  11. Изменяя степень сжатия пружины небольшого диаметра, устанавливают максимальный порог давления воды, при котором насос будет отключаться. При сжатии такой пружины разница между порогами срабатывания насоса увеличивается, а при ее ослаблении – уменьшается.
  12. Включают насос, наполняющий систему водой, и фиксируют уровень давления, при котором он отключится.
  13. Если уровень давления, при котором насос отключается, не соответствует требуемым параметрам, повторно регулируют степень сжатия пружины небольшого диаметра. Выполнять такую процедуру следует до тех пор, пока требуемая разница давлений, при которых насос включается и отключается, не будет достигнута.

Регулировочные элементы реле давления RD-2

Самостоятельно регулируя механический датчик давления, можно изменить рабочие параметры такого устройства, которые были выставлены производителем. Поступая таким образом, можно, например, уменьшить количество включений насоса. В то же время следует иметь в виду, что перепад давления воды в системе в этом случае может увеличиться, что негативным образом отражается на надежности элементов трубопровода.

Выполняя самостоятельную регулировку датчика, следует учитывать технические характеристики используемого насосного оборудования.

Чтобы компенсировать потери давления воды в трубопроводе, насос должен создавать избыток давления величиной в 0,5 бар. В противном случае можно столкнуться с тем, что насос будет работать с перегрузкой, а это приведет к его быстрому выходу из строя. Даже если для систем водоснабжения или обогрева жилья используется датчик с заводскими настройками, надо хотя бы ежегодно проверять параметры его работы и при необходимости выполнять его регулировку.

Многие домашние мастера, руководствуясь естественным желанием сэкономить, устанавливают на системы водоснабжения самодельный датчик давления воды. В подобных случаях всегда следует иметь в виду, что обеспечить требуемую надежность работы водопровода в состоянии только устройства, изготовленные в заводских условиях. Использовать для оснащения водопроводов реле давления, изготовленное своими руками, конечно, можно, но делать это лучше в тех случаях, когда к параметрам работы такой системы и к ее надежности не предъявляются слишком высокие требования.

Датчик давления воды для центрального отопления — Оборудование

Node-RED Форум

БартБутенэрс

#1

Привет, ребята,

Вчера произошло повреждение моей системы центрального отопления. Можно было бы предотвратить это, чаще проверяя давление воды, но вы знаете, как обстоят дела…

В настоящее время у меня есть это:

Следить за этим вручную немного раздражает, потому что:

  • Когда котел остывает, вода становится холоднее и сжимается, поэтому ее давление падает.
  • Когда нагревательный котел прогревается, вода нагревается и расширяется, поэтому ее давление увеличивается.

Это означает, что мне разрешено вводить дополнительную воду (вручную через клапан), только когда давление слишком низкое И вода горячая. Потому что, когда я делаю это, когда вода холодная, давление может стать слишком высоким, когда вода нагреется.

Слишком сложно, потому что, без сомнения, я снова забуду об этом в будущем.

Я хочу считать давление через Node-RED, сделать некоторые расчеты и автоматически выдать предупреждение…

Кто-нибудь знает приличный, доступный и простой в установке датчик давления воды, который можно легко подключить? для Node-RED, работающего на Raspberry? И который может читать как холодную, так и теплую воду.

П.С. К сожалению, у меня нет времени, чтобы начать изучать программирование Arduino или других плат. Поэтому я ищу простое в настройке решение. И я предпочитаю проводное решение, неважно, какой протокол, если его легко настроить. Вероятно, его не будет, я полагаю …

Большое спасибо!!
Барт

1 Нравится

Колин

#2

Установлен ли в вашей системе конденсатор? Если это так, то давление не должно резко меняться при нагревании воды.

image596×728 30,5 КБ

Мой поднялся на несколько десятых бара. Если у вас сильно растет, это говорит о том, что конденсатор нужно накачать. Там должен быть фитинг для автомобильных шин, чтобы вы могли его накачать. Если надавить на клапан, то воздух должен шипеть. Накачать можно автомобильным насосом, у моего думаю должно быть 3 бара.

Один на отопление, другой на горячую воду.

[Редактировать] Я имею в виду, что он должен быть накачан до трех бар.

1 Нравится

БартБутенэрс

#3

Эй, Колин,
Да, у меня есть приличные конденсаторы, как для горячей, так и для холодной воды:

20220122_1143571920×2560 378 КБ

Но обоим по 19 лет, и оба случайно сломались одновременно. И предохранительный клапан давления тоже сломался… Я всего этого не заметил.

В любом случае это уже не имеет значения. Я просто не хочу, чтобы это повторилось. Я хочу, чтобы в моей приборной панели отображалась ошибка, когда это происходит. Слишком много работы, чтобы следить за всеми этими вещами вручную.

Кристиан-Я

#4

Я использую эти датчики уже несколько лет:

Я использую их для проверки фильтров для воды (измеряю разницу давлений до и после фильтра)

изображение 1920×2560 448 КБ


изображение 1920×1440 183 КБ

Дешевый и надежный в работе. Помните об электрокоррозии, если материалы не совпадают. Вроде нержавейка, но я не уверен. Электрокоррозия может разъедать даже нержавеющую сталь

image1920×2560 231 КБ

Но при правильной установке надежны и точны (после калибровки)

1 Нравится

Колин

#5

Их действительно следует заменить, если они сломаны и не накачиваются. В противном случае что-то может взорваться с очень плохими последствиями. Не исправлять их — ложная экономия.

Кристиан-Я

#6

Согласен — насосы будут вам благодарны, если вы избежите эффекта гидроудара.
Я проверил свой и не смог найти клапан, чтобы накачать его до другого давления, думаю, что мой либо зависит от баллона, либо поставляется предварительно заполненным

изображение 1920×1440 167 КБ

У меня три (отопление, солнечные панели и фонтанный насос)

Колин

#7

Один из моих имеет пластиковую крышку над клапаном, которую нужно снять. Не видно, что под ним клапан. Хотя, может быть, современные запечатаны, я не знаю. Моим 20 лет.

БартБутенэрс

#8

Колин:

Вы действительно должны заменить их, если они сломаны

Да, конечно, я сразу же заказал 2 новых…

Christian-Me:

Помните об электрокоррозии, если материалы не соответствуют

Хорошо!! Надо будет это проверить.
Не могли бы вы поделиться дополнительной информацией: где вы их купили? Вы знаете диапазон температур? А как вы читаете значения в Node-RED?
СПАСИБО!

Кристиан-Я

#9

Вы можете получить их повсюду: от aliexpress (8 евро) до amazon (около 25 евро https://www. amazon.de/dp/B07YZKZHNJ/ref=cm_sw_em_r_mt_dp_8F1JCXFJVK306KKVGG4V) или ebay

. … так что 0-5 бар вам подойдет. (сделайте свои пси-расчеты правильно, иначе вы можете упасть на Марс)

Я подключил их к esp8266 через 4-канальный 16-битный рекламный преобразователь ADS1115, как на этой плате

Датчики работают от 5В. поэтому для малины вам, вероятно, понадобится просеиватель уровня на вашей шине i2c. Несмотря на то, что вы могли прочитать в сети: на ESP8266 вы можете запускать i2c вместе с ads1115 с питанием 5 В.)

Я запускаю свою собственную прошивку, обменивающуюся данными через mqtt, следуя соглашению homie (но большинство других готовых прошивок также должны поддерживать ads1115)

image771×140 38,5 КБ

Рабочее напряжение: 5,0 В постоянного тока

Выходное напряжение: 0,5–4,5 В постоянного тока

Рабочий ток: <=10 мА

Диапазон рабочего давления: 0-1,2 МПа (зависит от модели)

Максимальное давление: 2,4 МПа

Давление разрушения: 3,0 МПа

Рабочая ТЕМПЕР. Диапазон: 0–85 градусов Цельсия

Диапазон температур хранения: 0–100 градусов Цельсия

Погрешность измерения: +_ 1,5 % полной шкалы

Погрешность температурного диапазона: +_3,5 % полной шкалы

Время отклика: <=2,0 мс

Срок службы: 500 000 шт.

1 Нравится

БартБутенэрс

#10

Христианин-Я:

На ESP8266 вы можете запустить i2c вместе с ads1115 с питанием 5 В

Привет @Christian-Me,
Все физические проблемы с моей системой центрального отопления наконец решены.
Пришло время настроить мониторинг…
У меня есть несколько плат esp32, которые я хотел бы использовать для этого. Первый раз…
Было бы неплохо, если бы ты показал мне, как ты все это подключил! Не используется i2c раньше…
А зачем нужны функциональные узлы. Где-то читал, что тоже нужно делать калибровку и все в таком духе. Вы делаете это в своем потоке?
Приветствую всю информацию для начинающих!

Полная информация

#11

Конечно, вы всегда можете просто использовать ESP32 с камерой и обрабатывать полученное изображение один раз в день

SonoraTechnical

#12

Вы можете запустить это с шины i2c.

Атлас Сайентифик

Встроенный датчик давления EZO-PRS™ | Атлас Научный

Atlas Scientific EZO-PRS — это цифровой датчик давления, обеспечивающий необходимую точность по разумной цене. Датчик может считывать давление жидкости, газа или масла в диапазоне от 0 до 50 фунтов на квадратный дюйм.

MaddyP разработала узел для связи со всеми датчиками EZO Atlas-Scientific через i2c

flows.nodered.org

узел-красный-вклад-эзо

Узел для связи с модулями Atlas Scientific Ezo по I2C.

Я не использую это конкретное устройство, однако я развернул его узел для 8 различных типов схем/датчиков Atlas-Sci EZO.

1 Нравится

БартБутенэрс

№13

Привет @SonoraTechnical,
Спасибо за ссылки! Но это первый раз, когда я собираюсь что-то мерить через esp32, вместо своей малины. Так что (огромный) выход из моей зоны комфорта…

Похоже, датчикам от @Christian-Me требуется питание 5 В. В результате аналоговый сигнал находится в диапазоне от 0 до 4,5 Вольт, что выходит за пределы диапазона ESP32 с питанием 3,3 В постоянного тока. Поэтому я вижу много людей в Интернете, использующих два резистора для создания делителя напряжения, чтобы уменьшить диапазон до диапазона от 0 до 3 вольт.

Другие уменьшают диапазон, настраивая затухание в программном обеспечении.

Так что мне непонятно, как лучше это сделать (программное обеспечение и проводка)…

dynamicdave

№14

БартБутенерс:

Другие уменьшают диапазон, настраивая затухание в программном обеспечении.

Так что мне непонятно как лучше это сделать (программно и проводка)…

Bart — вам нужно уменьшить входное напряжение, используя цепочку резисторных делителей, иначе вы повредите/уничтожите ESP32. Вот очень грубый набросок делителя напряжения 2:1.

voltage_divider639×532 19,1 КБ

Я подозреваю, что красный и черный провода — это питание датчика давления (+5 В и земля), а зеленый провод — это аналоговое выходное напряжение, пропорциональное значению давления.

В этой ситуации подойдет простой делитель напряжения 2:1. Это также означает, что значения резисторов легко рассчитать, поскольку они одинаковы. Я предложил резисторы 4K7 Ом, но любые резисторы должны работать от 1K до 10K (если они являются парой). Я бы поместил стабилитрон на 2,7 В на вход ESP32 — просто для обеспечения некоторой защиты, если входное напряжение превысит +3,3 В.

Я не использовал ESP32 только ESP8266 в виде Wemos D1 Mini — все прошито ESPeasy как и Тасмота все драйвера встроены. Хотя в этой ситуации вы просто используете аналоговый вход.

1 Нравится

smcgann99

№15

БартБутенерс:

У меня есть несколько плат esp32

Добро пожаловать в клуб ESP

Поначалу это может показаться немного пугающим, но для этих устройств доступно несколько прошивок IOT, которые упрощают их использование и предлагают большую гибкость для создания собственных пользовательских устройств для всех видов использования.

Некоторое время назад я опробовал несколько прошивок и решил остановиться на tasmota, так как она очень хорошо поддерживается регулярными обновлениями. Как вы, наверное, знаете, это также можно прошить во многие коммерческие продукты, чтобы обеспечить полный контроль и настройку.

У меня есть все смарт-устройства в доме, на которых работает Tasmota, включая розетки для контроля питания, лампочки, радиочастотные и инфракрасные приемопередатчики, светодиодные ленты и т. д. датчик движения, датчик освещенности и ЖК-дисплеи. Я также модернизировал их для других устройств, например, для управления котлом, не сделав ни одного умного вытяжного вентилятора умным, даже заменив панель сигнализации.

Так что я бы посоветовал заглянуть в Tasmota и прошить один из ваших ESP. Затем вы можете подключить его к Wi-Fi и серверу MQTT и поиграть с некоторыми датчиками и т. д.

Буду рад помочь вам с этим

PS. Я не работаю по заказу, мне просто нравится Тасмота, так как она позволила мне реализовать множество идей, которые у меня были!!

1 Нравится

БартБутенэрс

№16

динамический dave:

вы повредите/уничтожите ESP32

Эй, Дэвид,
Итак, подведем итог: когда я использую преобразователь АЦП ESP32, мне нужно использовать делитель напряжения, потому что максимальный выход датчика 4,5 В повредит мой ESP32. Но если я использую (через I2C) ADS1115 с питанием 5 В, то делитель напряжения мне не нужен. Правильный? вижу в этом тасмота

smcgann99:

Так что советую посмотреть Тасмота

Предположим, я прошиваю Tasmota на свой ESP32. Читая этот выпуск, мне не совсем понятно, как это работает. Должна ли Tasmota поддерживать это конкретное устройство, или вы можете просто прочитать вход AD-преобразователя (независимо от того, что к нему подключено)?

динамический dave:

Вот очень грубый набросок

Информация об уровне нуба ;-). Как раз то, что мне было нужно. Спасибо!!
Нужно будет сходить в местный магазин электроники…

smcgann99

# 17

БартБутенерс:

Предположим, я прошиваю Tasmota на свой ESP32. Читая этот выпуск, мне не совсем понятно, как это работает. Должна ли Tasmota поддерживать это конкретное устройство, или вы можете просто прочитать вход AD-преобразователя (независимо от того, что к нему подключено)?

Правильно, да — устройство просто выдает напряжение относительно давления. Таким образом, вы получите сообщение MQTT для аналогового входа.

1 Нравится

БартБутенэрс

# 18

динамический dave:

Простой делитель напряжения 2:1

Давид,
в этом обсуждении говорят про один и тот же датчик, но говорят А0 (АЦП вход ESP32) пропускает только 1 Вольт, поэтому делят по другому. Значит, их информация неверна?
Итак, мне нужно убедиться, что максимальное напряжение датчика не превышает предел моего АЦП, но, с другой стороны, я не должен быть слишком осторожным, иначе разрешение моего измерения будет недостаточно хорошим? Я имею в виду последнее: если я использую только часть диапазона своего AD-конвертера, то выбрасываю драгоценные биты. Правильный?

smcgann99:

устройство просто выдает напряжение относительно давления

Значит, мне не нужно настраивать затухание или другие настройки для этого АЦП? Он просто работает из коробки?

smcgann99:

Таким образом, вы получите сообщение MQTT

А еще есть возможность через равные промежутки времени отправлять http-запросы (содержащие команды) в Тасмоту, для считывания значений АЦП? Или это плохая практика по сравнению с MQTT?
Честно говоря, раньше у меня не было времени много использовать MQTT. Как часто вы получаете измерения через MQTT?

smcgann99

# 19

БартБутенерс:

, но говорят, что A0 (вход АЦП ESP32) позволяет только 1 вольт,

Многие люди используют wemos D1 Mini, он имеет ограничение 1 В , но имеет встроенный делитель напряжения для аналогового контакта, позволяющий до 3,2 В

ESP 32 может иметь до 3,3 В на любом входном контакте.

1 Нравится

smcgann99

#20

БартБутенерс:

А еще есть возможность через равные промежутки времени отправлять http-запросы (содержащие команды) в Тасмоту, для считывания значений АЦП? Или это плохая практика по сравнению с MQTT?
Честно говоря, раньше у меня не было времени много использовать MQTT. Как часто вы получаете измерения через MQTT?

Вы можете отправить запрос информации через http-запрос или MQTT. Для MQTT интервал входа в систему может быть установлен от 10 секунд до нескольких часов.

1 Нравится

следующая страница →

Основы сенсорного управления перепадом давления в насосных системах с регулируемой скоростью —

Чад Эдмондсон

Что происходит, когда потребность падает в замкнутой системе с регулируемой скоростью? Какова последовательность операций и какую логику использует контроллер для изменения скорости насоса?

Давайте начнем обсуждение со следующего примера системы:

По общему признанию, большинство систем имеют более одного змеевика и насоса, но этот простой пример поможет нам представить фундаментальную концепцию управления перепадом давления, которая является неотъемлемой частью переменной скорости. управление насосом.

В нашем примере у нас есть расчетный расход 1000 галлонов в минуту и ​​80 футов (40 футов + 40 футов) переменных потерь напора в трубопроводе, плюс 20 футов управляющего напора. Как мы узнали из нашего последнего блога, контрольный напор, также называемый «постоянным напором», — это минимальный напор насоса, который у нас всегда будет. Даже при нулевом расходе система должна обеспечивать такой большой напор.

Обратите внимание, что датчик давления расположен для измерения перепада давления на стороне подачи змеевика и сразу после двухходового клапана на другой стороне змеевика. Датчик перепада давления подключен к блоку управления насосом с регулируемой скоростью. В системе с регулируемым перепадом давления мы используем эти компоненты, чтобы убедиться, что наша управляющая головка остается на заданном значении, которое в данном случае составляет 20 футов.

При полных расчетных условиях у нас есть 1000 галлонов в минуту на высоте 100 футов (40 футов + 40 футов + 20 футов). Но что происходит, когда спрос в этой системе начинает падать?

Последовательность операций для системы, в которой используется датчик перепада давления для изменения скорости насоса, выглядит следующим образом:

  1. Когда потребление падает, регулирующий клапан начинает закрываться
  2. Закрытие регулирующего клапана приводит к падению потока в системе
  3. Когда регулирующий клапан закрывается, датчик перепада давления распознает повышенный перепад давления на змеевике и регулирующем клапане
  4. Это увеличение перепада давления побуждает контроллер насоса снизить скорость насоса
  5. Насос замедляется до тех пор, пока не восстановится контрольный перепад давления (20 футов в этом примере)

На какую логику контроллер насоса полагается для регулирования скорость?

Конечно, это все математика, и она восходит к законам подобия насосов. В частности, если вы сократите поток вдвое, вы уменьшите переменную потерю напора в 4 раза. Таким образом, используя наши проектные координаты 1000 галлонов в минуту и ​​100 футов напора в качестве отправной точки, любая другая рабочая точка для насоса может быть вычислено. Вот где System Syzer пригодится как удобный инструмент, но мы также можем выполнить расчеты вручную и построить кривую управления системой.

Итак, в нашем примере, если расход падает с 1000 галлонов в минуту до 500 галлонов в минуту, то потеря напора в нашей системе падает со 100 футов до 40 футов.

Все еще не знаете, откуда берутся эти цифры? Посмотрите на рисунок ниже. Если наши потери в трубопроводе с обеих сторон змеевика составляли 40 футов при 1000 галлонов в минуту, то при 500 галлонах в минуту наш напор упадет до одной четверти 40 футов или 10 футов напора с каждой стороны змеевика.

Это наша переменная потеря напора. Помните, что мы должны поддерживать перепад давления в 20 футов на змеевике и регулирующем клапане (из-за расположения датчика перепада давления). 10 + 20 + 10 равняется 40 футам головы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
