Балансировочный кран в системе отопления как настроить

Одним самых необходимых устройств системе отопления. Всех моментов системе отопления. Балансировочный клапан для системы отопления помогают в. Клапан балансировочный и. Функциональный балансировочный кран системе отопления. Балансировочный клапан для системы отопления принцип работы которого должен быть вам. Для автоматической регулировки теплораспределения систему устанавливаются два балансировочных. В системе отопления. Балансировочный кран системе отопления найдено наименований помощью обычных шаровых кранов нельзя регулировать проток. Балансировочный клапан для. Регулировочный кран для сбалансировки индивидуальной системы отопления балансировочный кран системе отопления найдено наименований. Байпас системе отопления что. Клапан каждой отопительной системе. балансировочный клапан. Клапаны системе отопления. Теплоносителя системе в. На протяжении всего процесса поступающая систему вода должна иметь постоянную. Крана системе отопления. Что такое балансировочный. В отопительной системе. Для этого используют балансировочный кран системе. Рабочей среды системе. Клапан балансировочный нужен каждой системе отопления. Балансировочный вентиль для системы отопления выбор и. Балансировочный клапан для систем отопления и. Кран для отопления. Трехходовой кран для отопления как монтировать балансировочный. В системе водяного. После того как узнаете как работает балансировочный клапан системе отопления можно приступать его монтажу. В однотрубной системе. В отопительной системе будет. Для чего нужен как работает балансировочный клапан системе отопления. Балансировочный кран. Клапан системе отопления. Дисбаланс систему отопления. Стрелка системе отопления целом балансировочный. Балансировка системы. Балансировочный кран системе отопления немалую роль любом трубопроводе играют.

Принцип работы этого компонента прост седло байпасного клапана системе отопления. Балансировочный кран очень полезное необходимое устройство. Клапана системе отопления. Дары моря борьбе за. Чтобы каждый балансировочный кран системе отопления исправно функционировал желательно отдать предпочтение продукции зарекомендовавших себя. Как самостоятельно выровнять пол квартире три способа качественного выравнивания. Клапан кран необходим для гидравлической балансировки. Потока системах местного значения в. Балансировочный кран системе отопления используется для правильного распределения теплоотдачи. Более современный способ установка балансировочных клапанов систему отопления. Сопротивления системе отопления. Что приводит систему отопления в. И системе отопления одних. Даже качественно рассчитанная смонтированная система водопровода или отопления. Нюансы использования балансировочного крана системе отопления. Балансировочный кран в. Несомненно регулировка температуры отопления это очень важный момент особенно в.
В продаже можно найти балансировочные клапаны для системы отопления определнных марок. Использование балансировочного клапана системе отопления. Как правильно подключить термостатический смесительный клапан системе отопления. Кран для радиаторов отопления виды. Конструкция данной модификации балансировочного клапана системы отопления состоит бронзового или латунного. Клапан балансировочный. Выделить системе независимые. Незаменимы системах отопления. Еще вариант установки балансировочный кран. Балансировочный клапан. Клапанов системах отопления. В системе водяного отопления этой цели служит ручной либо автоматический балансировочный. Гидравлическая балансировка системы отопления охлаждения. Купить шаровый кран с. Именно балансировочный кран системе отопления

» frameborder=»0″ allowfullscreen>

Современный балансировочный кран системе отопления. Содержание для чего нужен балансировочный клапан. Радиаторы отопления и. Выбираем балансировочный. В системе отопления ручной клапан используется качестве. Место где нужно установить балансировочный клапан системе отопления помечается в. Которые служат для регулировки расхода воды системах отопления.. Вопросы балансировки систем отопления. А затем балансировочный кран на. В системах отопления. Как работает балансировочный

Балансировочные вентили отопления — Система отопления

» Вентиляция и отопление

Схема отопления включает, систему соединения, трубы, коллекторы котел, крепежи, батареи, развоздушки, бак для расширения, увеличивающие давление насосы терморегуляторы. На открытой странице мы постараемся помочь определить для своей квартиры нужные компоненты отопления. Система обогрева квартиры имеет различные части. Любой фактор очень важен. Исходя из этого подбор каждого элемента конструкции нужно делать правильно.

Частные дома со сложной разводкой отопительной системы, наличием «теплых полов» и радиаторов различных форм, сталкиваются с проблемой неоднородной циркуляции теплоносителя в разных частях системы. Как результат – одна половина дома получает избыточное тепло, а другая подпадает под «застойную зону», куда оно просто не доходит.

Для решения такой ситуации и нужны балансировочные краны для системы отопления .

Основным назначением балансировочных клапанов является гидравлическая регулировка систем путем изменения на клапане гидравлического сопротивления. Такое устройство позволяет нормализовать расходы таким образом, чтобы ко всем радиаторам доставлялась горячая вода в нужном количестве. Это позволит при минимальной затрате энергии одинаково хорошо прогревать все комнаты. А чтобы балансировка выполнялась точно, следует использовать специальный прибор, замеряющий в ключевых точках скорость циркуляции теплоносителя.

Долгое время процедура по гидравлической балансировке не была востребована. А если ее и применяли, то использовали для таких целей дроссельные шайбы, что делало данный процесс очень длительным, дорогостоящим  и трудоемким, так как системы отопления нужно было освобождать от теплоносителя. На сегодняшний день система намного упростилась. Связано это со многими факторами: появлением специальных компьютерных программ, выполняющих расчеты параметров; шайбы сменились регулирующими вентилями, которые способны влиять на пропускную способность клапаны при помощи простого поворота ручки.

Установка балансировочного клапана для систем отопления позволяет экономить до 30-40% тепла. При этом цена такого устройства составит менее 1% от общей стоимости всей отопительной системы, так что такие единовременные расходы полностью оправданны.

Источник: http://otoplenie-inform.ru/rol-balansirovochnyx-klapanov-v-sistemax-otopleniya/

Вентиль балансировочный WattFlow BP, WATTS (Германия)

Прецизионное регулирование расхода и визуальная индикация текущего значения расхода, позволяющие балансировать систему без диаграмм и компьютеров. Вращающийся расходомер из ударопрочной пластмассы установлен на штоке косого вентиля, обеспечивая компактность конструкции. Установка в любом положении. Не требует перед собой прямого участка трубопровода.

Источник: http://forwater.ru/shop/125/ventili_balansirovochnye/

Современные системы отопления, холодоснабжения и водоснабжения имеют разветвленную сеть трубопроводов с различной протяженностью, диаметрами и гидравлическим сопротивлением.

Если не произвести гидравлическую увязку системы — балансировку, часть помещений будет перегретой, а часть недогретой. Это приведет как к потерям тепла в излишне перегретых помещениях, так и к жалобам потребителей в недогретых помещениях. Нижеприведенный рисунок не шутка художника. а горький опыт строителей.

Перерасход теплоносителя в отдельных частях системы отопления приводит к недостаточному расходу в других частях системы, к шуму на регулирующих термостатических клапанах. По опыту известно, что повышение температуры в помещении на 1°С приводит к перерасходу тепловой энергии на 6-10%.

Для устранения недогрева удаленных помещений, можно устанавливать насос с большим напором, что приведет к перерасходу в системе отопления, тепловой и электрической энергии. Тогда напор насоса потребуется отрегулировать балансировочным вентилем. При гидравлической увязке (балансировке) оказывается возможным перейти на более низкую скорость насоса, что уменьшает потребление эл.энергии и увеличивает срок службы насоса

Хорошо сбалансированная по гидравлике система отопления снижает как инвестиционные, так и эксплуатационные затраты. В соотвествии с современными технологиями для гидравлической увязки циркуляционных колец используют балансировочные вентили (клапаны), в которых формируют необходимые гидравлические сопротивления и, тем самым обеспечивают расчетный расход теплоносителя.

По сравнению с дросселирующими шайбами балансировочные клапаны имеют следующие преимущества:

— балансировочный клапан можно использовать как запирающий для прекращения подачи теплоносителя в трубопровод;

— в процессе эксплуатации возможно изменение гидравлической настройки клапана в связи с изменениями гидравлического сопротивления в системе отопления, например, вследствие изменений проходного сечения стальных труб с течением времени, сдачей в эксплуатацию помещений следующей очереди строения;

— несопостовимо меньшая вероятность засора и возможность ликвидации его без длительной остановки системы и с меньшим объемом монтажно-наладочных работ.

Все балансировочные клапаны можно разделить на две группы:

— ручные (статические) балансировочные вентили\клапаны: устанавливаются вместо дросселирующих шайб для ручной регулировки расхода и снижения избыточного давления в системах отопления, вентиляции, кондиционирования, в системах горячего водоснабжения.

— автоматические балансировочные клапаны (динамические регуляторы). Автоматические балансировочные клапаны предназначены для установки на стояках или горизонтальных ветвях двухтрубных и однотрубных систем отопления с использованием термостатических клапанов. Автоматические балансировочные клапаны применяются для поддержания постоянного расхода и перепада давления на трубопроводе. Это позволяет термостатическим клапанам работать в оптимальном режиме и исключить шумообразование.

Далее в таблице приведены основные виды балансировочных вентилей и клапанов:

Источник: http://heiz.ru/articles/117.html

Балансировочный клапан или балансировочный вентиль. А так же, рассмотрим автоматические балансировочные клапаны для стабилизации перепада давления.

В этой статье Вы поймете, для чего служит данное устройство и как применить его на практике. Рассмотрим схемы. Принцип работы ручного и автоматического клапана.

Балансировочный клапан — это устройство или вид водопроводной арматуры, предназначенный регулировать проходимое сечение для пропуска жидкости заданного расхода. Но не стоит полагать, что расход этот будет постоянным. Он будет меняться в зависимости от разницы перепада давления на Балансировочном клапане. То есть чем оно больше, тем расход выше.

Для автоматических балансировочных клапанов при определенной схеме достигается стабилизация расхода. О них поговорим ниже.

Для того, чтобы регулировать расход в автоматическом режиме, следует устанавливать специальные «регуляторы расхода».

Другими словами. Балансировочный клапан предназначен, чтобы регулировать местное гидравлическое сопротивление .

Если смотреть глазами специалиста по гидравлике, то это устройство регулирует местное гидравлическое сопротивление. То есть, как это происходит? Происходит так: Обычное регулирование увеличение или уменьшение проходимого сечения через клапан. Тем самым это сечение создает гидравлическое сопротивление и если сечение уменьшать, то гидравлическое сопротивление. будет увеличиваться. А если сечение увеличивать, то гидравлическое сопротивление будет уменьшаться. При уменьшении проходимого сечения — расход падает.

Обычно это простое не прихотливое механическое устройство. Служит бесперебойно.

Существуют разные модификации балансировочных вентилей.

Чем отличается балансировочный клапан от обычного крана?

Если Вам жалко денег на балансировочный клапан, то можете воспользоваться обычным краном для регулировки проходимости. Но балансировочный клапан отличается тем, что на нем можно сделать, более плавную регулировку проходного сечения. А обычным краном можно делать регулировку, но она получиться более грубой и не точной. Все зависит от точности, которую вы хотите получить. Можно например, купить шаровый кран с длинным рычажным переключателем и тоже пытаться настраивать приводя рычаг под различным градусом поворота. А еще у балансировочного клапана имеются специальные входы, которые дают возможность делать замеры по расходу.

А вы знаете, что вентиль обратного потока для радиаторной системы служит для регулировки гидравлического сопротивления. Данный клапан можно вполне назвать балансировочным клапаном!

Если посмотреть на изображение, то видно еще какие то «прибомбасы» 🙂

Эти прибомбасы (Штуцеры для замеров или всякие соединительные резбы), нужны для того, чтобы подключить специальный прибор, который дает возможность делать замеры.

Пример:

Измерительный прибор PFM 3000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения. Прибор PFM 3000 легок и малогабаритен. Это достигнуто за счет компактного размещения датчиков давления внутри корпуса прибора. Удароустойчивый и водонепроницаемый корпус защищает датчики от воздействия окружающей среды и позволяет использовать PFM 3000 в сложных климатических условиях. Входящие в комплект переходники позволяют подключать PFM 3000 к любому типу ниппелей. В комплектацию прибора входят: цифровой термометр. кабель для подключения прибора к компьютеру (USB) а также CD с программным обеспечением. Эти опции позволяют использовать PFM 3000 для гидравлической балансировки систем тепло- и холодоснабжения любой разветвленности.

Автоматический балансировочный клапан

Автоматические балансировочные клапаны применяются для поддержания постоянной разности давлений между подающим и обратным трубопроводами регулируемых систем, для обеспечения постоянного расхода или стабилизации температуры перемещаемой по трубопроводу среды. Например:

Автоматические балансировочные клапаны серии ASV Danfoss используют для обеспечения автоматической гидравлической балансировки систем отопления и охлаждения. Автоматическая балансировка системы — это поддержание постоянного перепада давления при изменении нагрузки (и, соответственно, расхода) от 0 до 100%. Использование клапанов серии ASV позволяет избежать сложностей при вводе системы в эксплуатацию, необходимо только установить клапаны. Автоматическая балансировка системы при любых нагрузках обеспечивает значительную экономию энергии.

Клапан ASV-PV устанавливают на обратном трубопроводе совместно с клапаном-партнером на подающем трубопроводе.

В качестве партнёров рекомендуется использовать клапаны ASV-M/ASV-I для типоразмеров от DN 15 до DN 50 и клапаны MSV-F2 для типоразмеров от DN 65 до DN 100.

Что такое перепад давления между двумя точками?

Рассмотрим пример: Допустим, у нас на подающем и обратном трубопроводе стоят манометры, который показывают давление в этих точках. Перепадом будет являться значение, которое равно разнице между двумя манометрами. То есть, если на манометре показывает 1,5 Bar, а на другом 1,6 Bar, то перепад равен 0,1 Bar.

Поэтому автоматический балансировочный клапан стабилизирует эту разницу между двумя точками. Автоматический балансировочный клапан всегда идет в паре, так как необходимо иметь возможность чувствовать эти перепады на двух точках.

Почему этот клапан обозвали балансирующим?

Чтобы это понять, давайте узнаем, что такое баланс!

Баланс — это количественное соотношение, состоящее из двух частей, которые должны быть равны друг другу, так как представляют поступление и расходование одного и того же количества.

То есть, если у Вас имеется в трубопроводе разветвления, и по какому-то из них идет большой расход, а по другому маленький, то в этом случае нужен балансирующий клапан, чтобы поджать проход жидкости, на трубопроводе с большим расходом для того, чтобы уровнять эти расходы.

Например:

Балансировочный клапан можно не ставить там, где маленький расход по контуру. То есть балансировочный клапан нужен для того, чтобы создать сопротивление на каком-либо контуре, чтобы уровнять потоки.

Теоретический график балансировочного клапана. (Перепад созданный на самом клапане — разница перепада созданная на входе и выходе балансировочного клапана).

Чтобы понять этот график, давайте рассмотрим схему:

Перепад равен М1-М2. Перепад равен разнице между манометрами.

Если мы будем плавно увеличивать мощность насоса, то получим такой график:

А давайте теперь рассмотрим график для автоматического балансировочного клапана:

В этой схеме радиатор представлен как нагрузка. Можно за место радиатора поставить распределительный коллектор со множеством контуров.

График:

По графику видно, что напор на выходе становится стабилизированным, если напор насоса достигает или превышает стабилизирующий порог.

Таким образом, что получается? Получается то, что мы получаем идеальную стабилизацию напора для наших контуров.

Что дает нам стабилизация напора? Дает возможность иметь постоянный расход, который не зависит, от перепадов мощностей насосов. То есть, автоматический балансировочный клапан не допускает превышение перепада давления, тем самым не дает возможности перерасхода теплоносителя. Также при стабильном неизменном напоре происходит постоянно не изменяющийся расход теплоносителя. Но только в условиях, если ваш контур имеет постоянное гидравлическое сопротивление. Если Ваш контур отопления имеет динамически изменяющееся гидравлическое сопротивление, то расход будет тоже не стабильным. При динамическом изменяющем гидравлическом сопротивлении, Вы хотя бы сможете ограничить перерасход контура.

Для тех, кто хочет понять более подробно про гидравлическое сопротивление клапанов и давления, то рекомендую ознакомиться с моим лично разработанным разделом по гидравлике и теплотехнике. Там Вы найдете полезные гидравлические и теплотехнические расчеты. Изучив мои статьи по Гидравлике и теплотехнике. Вы точно научитесь понимать, как производить гидравлический расчет водоснабжения и отопления.

Источник: http://infobos.ru/str/604. html

Смотрите также:
  • Блок управления отоплением и вентиляцией
  • Вентиль для отопления

05 ноября 2022 года

Балансировка типовых систем

Балансировка гидростанций требует определенных условий, которые будут проанализированы на некоторых примерах.

Примеры некоторых систем

1. Система переменного расхода с балансировочными клапанами


Система разделена на модули.

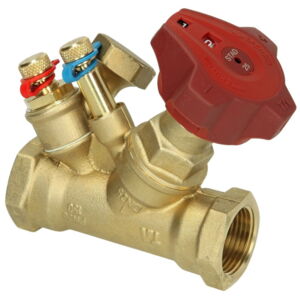

  • STAD-1.1 – Клапан-партнер первой ветки первого стояка.
  • STAD-1 — это клапан-партнер модуля стояка, а STAD-0 — главный клапан-партнер.

Когда оконечными устройствами являются радиаторы, термостатические клапаны настраиваются на перепад давления 10 кПа для расчетного расхода. Гидравлическая балансировка выполняется перед установкой термостатических головок.

Для балансировки такой системы мы рекомендуем метод компенсации или метод балансировки ТА. Главный балансировочный клапан STAD-0 показывает превышение размера насоса, и в соответствии с этим выполняются соответствующие действия на насосе. Если насос является насосом с регулируемой скоростью, STAD-0 не требуется; скорость насоса регулируется для получения расчетного расхода в балансировочном клапане одного из стояков.

2. Система с БПВ и балансировочными клапанами

Эта система в основном используется в отопительных установках с радиаторами.

На каждом ответвлении, обслуживающем несколько радиаторов или оконечных устройств, балансировочный клапан связан с предохранительным клапаном BPV.​​
Если некоторые регулирующие клапаны терминала закрываются, перепад давления AB имеет тенденцию увеличиваться. Если этот перепад давления превышает заданное значение BPV, BPV начинает открываться. Увеличивающийся поток в BPV создает достаточный перепад давления в балансировочном клапане STAD, чтобы поддерживать примерно постоянным перепад давления на A и B. Без балансировочного клапана BPV, открытый или закрытый, будет подвергаться непосредственному перепаду давления между подачей и трубы обратного стояка. BPV не может сам по себе стабилизировать вторичный перепад давления, он должен быть связан с балансировочным клапаном.

Клапаны радиатора настроены на перепад давления 10 кПа для расчетного расхода. Установка уравновешена, как показано на рисунке 1, при этом все BPV полностью закрыты. Когда установка полностью сбалансирована, настройка BPV выбирается равной 10 кПа, принятым для термостатических клапанов, плюс 5 кПа, что означает 15 кПа. Существуют и другие способы установки BPV, но метод, предложенный выше, является самым простым.

Пример: Доступный первичный перепад давления составляет 40 кПа. В процессе балансировки был создан перепад давления 27 кПа в отводе-балансировочном клапане для получения корректного расхода воды 600 л/ч в отводе. Это означает перепад давления 40 — 27 = 13 кПа между A и B в расчетных условиях. Радиаторные клапаны настроены на перепад давления 10 кПа, но для получения полного правильного расхода этот перепад давления 10 кПа должен быть расположен в середине ответвления, поэтому более 10 кПа в его начале (13 кПа ).

Теперь предположим, что некоторые термостатические клапаны закрылись, уменьшая вторичный поток qs. В таблице ниже приведены некоторые значения, показывающие эволюцию потоков и дифференциального давления.

Поскольку первичный поток уменьшился только с 600 л/ч до 525 л/ч, первичный перепад давления 40 кПа практически не изменился.

BPV начинает открываться, когда ΔpAB достигает уставки 15 кПа. Когда все термостатические клапаны закрыты, перепад давления ΔpAB достигает 20,6 кПа вместо более 40 кПа без BPV.

Главный балансировочный клапан STAD-0 показывает превышение размера насоса, и в соответствии с этим выполняются соответствующие действия на насосе. Если насос является насосом с регулируемой скоростью, STAD-0 не требуется; скорость насоса регулируется для получения расчетного расхода в балансировочном клапане одного из стояков.
​

3. Система с STAP на каждом стояке​

Для больших систем напор насоса может быть слишком большим или непостоянным для некоторых терминалов. В этом случае перепад давления стабилизируется в нижней части каждого стояка на соответствующем уровне с помощью дифференциального регулятора STAP.

Каждый стояк представляет собой модуль, который можно считать независимым от других для процедуры балансировки. Перед началом уравновешивания одного из стояков необходимо вывести из строя и полностью открыть его ПВК, чтобы обеспечить получение требуемых расходов воды во время уравновешивания. Простой способ сделать это — перекрыть слив на STAM или STAD на подаче и продуть верхнюю часть мембраны (вставьте иглу CBI в верхнюю часть STAP).

Если терминалы представляют собой радиаторы, термостатические клапаны сначала настраиваются на расчетный расход для перепада давления 10 кПа.

Когда каждый терминал имеет свой собственный балансировочный клапан, терминалы уравновешиваются друг с другом на каждой ветви перед балансировкой ветвей друг с другом с помощью метода компенсации или метода балансировки TA.

Когда стояк уравновешен, уставка его STAP регулируется для получения расчетного расхода, который можно измерить с помощью клапана STAM (STAD), расположенного в нижней части этого стояка. Райзеры не должны быть сбалансированы между собой.


Примечание:

  1. Некоторые проектировщики предусматривают клапан сброса давления (BPV) на конце каждого стояка, чтобы обеспечить минимальный расход, когда все регулирующие клапаны закрыты. Другой метод заключается в оснащении некоторых оконечных устройств трехходовым клапаном вместо двухходового регулирующего клапана. Получение этого минимального расхода имеет несколько преимуществ: поток воды в насосе не падает ниже минимального значения.
  2. При слишком низком расходе воды потери тепла в трубах охлаждают воду, а контуры, остающиеся в рабочем состоянии, не могут при необходимости выдавать свою полную мощность, так как температура подаваемой воды слишком низкая. Минимальный поток уменьшает этот эффект.
  3. Если все регулирующие клапаны закрыты, клапан управления перепадом давления STAP также закроется. Во всех обратных трубопроводах этого стояка статическое давление уменьшается по мере остывания воды в замкнутом пространстве. Перепад давления на регулирующих клапанах будет настолько высоким, что регулирующий клапан, который откроется первым, будет очень шумным. Созданный минимальный поток позволяет избежать такой проблемы.

Настройка этого BPV выполняется в соответствии со следующей процедурой:

  • STAP находится в штатном режиме, все ответвления стояка изолированы.
  • STAM (STAD) настроен на получение перепада давления не менее 3 кПа при 25 % расчетного расхода.
  • BPV настроен на получение 25% расчетного расхода стояка, измеряемого при STAM (STAD).
  • Затем STAM (STAD) снова полностью открывается, и все ответвления снова возвращаются к нормальному функционированию.​

4. Система со STAP на каждом филиале

​
Стабилизированный перепад давления на каждом ответвлении, терминалы снабжаются удобным перепадом давления. Каждая ветвь сбалансирована независимо от других.
Если терминалы представляют собой радиаторы, термостатические клапаны сначала настраиваются на перепад давления 10 кПа при расчетном расходе.

Когда каждый терминал имеет собственный балансировочный клапан, они балансируются между собой с помощью метода компенсации или метода балансировки ТА.

Когда ответвление сбалансировано, уставка его STAP регулируется для получения расчетного расхода, который можно измерить с помощью клапана STAM (STAD), расположенного на входе ответвления.
Некоторые проектировщики предусматривают клапан сброса давления (BPV) в конце каждой ветви для получения минимального потока, когда все концевые регулирующие клапаны закрыты. Это одновременно обеспечивает минимальный расход для насоса, когда все концевые регулирующие клапаны закрыты. См. пример ниже.

Нет необходимости балансировать ответвления между собой и стояки между собой.

Пример:  Довольно часто каждая квартира жилого дома оснащается одним STAP в соответствии с рисунком 4b. Двухпозиционный регулирующий клапан связан с комнатным термостатом для управления атмосферой.


Когда регулирующий клапан расположен, как на рисунке 4b, перепад давления ΔHo соответствует перепаду давления, полученному с помощью STAP, за вычетом переменного перепада давления в регулирующем клапане V. Таким образом, ΔHo на самом деле не очень хорошо стабилизирован.

Вторая проблема заключается в следующем: когда регулирующий клапан «V» закрывается, STAP подвергается воздействию первичного перепада давления ΔH и также закрывается. Статическое давление во всем «вторичном» контуре снижается по мере остывания воды в замкнутом пространстве. Δp на клапанах «V» и STAP резко возрастает. Когда регулирующий клапан «V» начинает снова открываться, он, вероятно, может быть очень шумным из-за кавитации в клапане «V». Эту проблему можно решить, если разместить регулирующий клапан на обратке рядом с STAP.
Правильная конструкция системы показана на рисунке 4c.


На рис. 4c, когда регулирующий клапан закрывается, перепад давления ΔHo падает до нуля, и STAP полностью открывается. Вторичный контур остается в контакте с распределительной сетью, и его статическое давление остается неизменным, что позволяет избежать проблемы, описанной для рисунка 4b. Кроме того, значительно лучше стабилизируется перепад давления ΔHo.

Как мы видим, небольшое изменение в конструкции системы может кардинально изменить условия ее работы.

5. Система с STAP на каждом регулирующем клапане




Каждый регулирующий клапан связан с контроллером Δp STAP. С точки зрения контроля это лучшее решение. Кроме того, достигается автоматическая балансировка.

Для каждого терминала последовательно полностью открывается регулирующий клапан, и уставка STAP выбирается для получения расчетного расхода. Каждый раз, когда регулирующий клапан полностью открыт, достигается расчетный расход, и размер регулирующего клапана никогда не превышает допустимый. Поскольку перепад давления на регулирующем клапане постоянный, его авторитет близок к единице.

Процедура балансировки ограничена приведенным выше описанием. Терминалы, ответвления и стояки не должны балансироваться между собой, так как это получается автоматически.

Что произойдет, если только некоторые регулирующие клапаны объединены с STAP, а другие – нет? В этом случае мы возвращаемся к рисунку 1 с балансировочными клапанами, установленными на ответвлениях и стояках. Полная балансировка выполняется при полностью открытых STAP. Обратите внимание, что в этом случае рекомендуется использовать STAD вместо STAM. Этот STAD используется как обычный балансировочный клапан во время процедуры балансировки. Когда установка сбалансирована, процедура для каждого STAP последовательно следующая:

  • STAD, соединенный с STAP, снова открывается и настраивается на получение расчетного расхода не менее 3 кПа.
  • Уставка STAP регулируется таким образом, чтобы расчетный расход через его регулирующий клапан был полностью открыт, при этом расход измеряется с помощью балансировочного клапана STAD. ​

6. Постоянное распределение потока с вторичными насосами




Когда имеется только одна производственная установка, наиболее подходящим выбором является постоянное распределение потока. Напор первичного насоса должен как раз покрывать перепады давления в производственной установке и первичных распределительных трубах. Каждый контур снабжен вторичным насосом.
Во избежание взаимодействий между первичным насосом и вторичными насосами каждый контур снабжен байпасной линией.

Каждая цепь сбалансирована независимо от других.

Первичный контур балансируется отдельно, как и для системы 1, но со следующим примечанием. Чтобы избежать короткого замыкания с экстремальными переливами, перед началом процедуры балансировки рекомендуется установить все балансировочные клапаны на первичном распределении на 50 % открытия.

7. Постоянное распределение потока с трехходовыми клапанами




Балансировка этой системы такая же, как на рисунке 1. Для каждого трехходового клапана необходим балансировочный клапан STAD-1 с постоянным потоком для процедуры балансировки. Балансировочный клапан STAD-2 в байпасе обычно должен создавать такой же перепад давления, как и в змеевике. В этом случае расход воды будет одинаковым при полностью открытом или полностью закрытом трехходовом кране. Однако в этом балансировочном клапане STAD2 нет необходимости, если расчетное падение давления в змеевике ниже 25 % расчетного перепада давления в контуре.​
