Как делается балансировка системы отопления в частном доме своими руками

От автора: привет, дорогие друзья! Балансировка системы отопления в частном доме зачастую является необходимой процедурой. Как правило, выполнять ее нужно еще при изначальном обустройстве. Впрочем, иногда хозяевам везет, и даже пропуск данной операции никак не влияет на качество домашнего отопления.

Однако бывают и другие ситуации. Например, если вы при входе в самую дальнюю от котельной комнату замечаете, что там определенно гораздо холоднее, чем в других, то это повод задуматься о равномерности распределения теплоносителя.

Дело в том, что любая жидкость, согласно одному из основных гидравлических законов, предпочитает течь по пути наименьшего сопротивления. Если предоставить теплоносителю идти так, как вздумается, то он не станет заботиться о том, чтобы равномерно прогреть все радиаторы, находящиеся в доме. Вот почему балансировка зачастую просто необходима.

Симптомы неполадок

Содержание статьи:

Стоит сразу сказать, что просто из любви к искусству лезть к вентилям не нужно. У многих специалистов технической направленности есть любимая фраза: «Работает — не трогай». Здесь ее тоже вполне можно применить. Если вы не замечаете каких-либо негативных признаков в работе отопительной системы, то пусть она функционирует в текущем режиме. Если вы наобум покрутите краны, то можете, наоборот, все разбалансировать, и потом придется это исправлять.

Давайте рассмотрим те явления, которые являются явными признаками отсутствия балансировки:

разница температур в помещениях. Как уже говорилось выше, при некачественной балансировке или полном ее отсутствии в одних комнатах будет гораздо холоднее, чем в других. Самые близкие к котлу помещения будут мучить вас удушливой жарой, а в самых дальних вы будете мерзнуть;
одна из батарей отопления постоянно журчит.
Такой шум свидетельствует о неполадках в токе теплоносителя;
теплый пол, залитый бетонной стяжкой, неравномерно прогревает поверхность.

Если вы только что смонтировали новую отопительную систему, то она априори нуждается в балансировке, независимо от наличия каких-либо признаков.

Следует учесть, что далеко не каждая проблема в работе отопительной системы связана с ее балансировкой. Наоборот, бывают случаи, когда проводить эту операцию абсолютно бессмысленно:

завоздушенность системы;
протечка;
образование засора;
нарушение работоспособности расширительного бака.

Все эти факторы могут привести к неравномерному прогреву помещений. Балансировка здесь не поможет. Нужно устранять причину, по которой нарушена работоспособность системы. Например, чтобы разобраться с завоздушенностью, воспользуйтесь кранами Маевского, которые обычно установлены на радиаторах.

С их помощью можно легко и быстро изгнать воздух из того места, где ему быть не положено. Как только справитесь с воздушной пробкой, ток теплоносителя сразу восстановится. Подробно о том, как пользоваться краном Маевского, вы можете узнать из статей на нашем сайте.

Что касается других причин, то все очевидно. Протечку нужно заделать (или заменить поврежденный элемент на новый), засор устранить, расширительный бак починить (как правило, проблема заключается в разрыве мембраны). Только после этого, если проблемы с распределением теплоносителя все же сохраняются, можно провести балансировку.

Если вы живете во многоквартирном доме, то вопрос, как отбалансировать систему, не стоит. Напротив, своими руками вам туда лезть вообще нельзя, поскольку любые неверные действия негативно скажутся не только на вашей квартире, но и на соседских. Если вы заметили проблемы с отоплением в таком жилище, то обратитесь в управляющую компанию — решение подобных ситуаций находится исключительно в их компетенции.

Что касается частного дома с автономной системой отопления, некоторые хозяева считают, что можно просто регулировать поток теплоносителя в радиаторах с помощью обычных запорных шаровых кранов. На самом деле, это не так.

То есть, если вы откроете такой кран всего наполовину, то объем поступающей жидкости, конечно, снизится, тем самым изменится и температура в помещении. Но вот с запорным оборудованием вскоре возникнут проблемы. Шаровой кран не предназначен для таких манипуляций, его жизненные принципы просты: ему необходимо быть либо полностью открытым, либо полностью закрытым. Любые полумеры ухудшают его работоспособность, а затем и вовсе выводят из строя.

Поэтому балансировку нужно проводить, как говорится, с умом. А о том, как это сделать, расскажем сейчас подробно.

Необходимые инструменты

Если вы спросите профессионала по сантехническим работам, какой прибор понадобится для проведения операции балансировки, то, скорее всего, услышите про тепловизор. Он используется для определения уровня прогрева всех элементов отопительной системы. Но стоимость такой «машинки» довольно высока. Покупать прибор ради одной операции смысла нет. В принципе, можете попробовать взять его в аренду, если найдете. Но давайте все же попробуем обойтись более простыми и доступными средствами.

Например, вам вполне достаточно будет следующих вещей:

электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;

отвертка;
ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана;
бумага и маркер или карандаш.

В идеале, надо бы запастись схемой разводки, по которой собиралась отопительная система. Но зачастую проектная документация попросту отсутствует, ибо сборка производилась по временным зарисовкам и практически «на коленке».

В таком случае, придется восполнить недостающее. Вам нужно сделать на бумаге хотя бы примерную зарисовку того, как располагаются все элементы отопительной системы. На этом плане необходимо указать, в какой последовательности радиаторы подключены к контуру и насколько они удалены от котельной.

Вторым этапом подготовки является промывка грязевика, расположенного на входе в отопительный котел. Затем разогрейте отопительный прибор до максимальной мощности. Как правило, температура теплоносителя при этом должна составлять примерно 80 градусов. Этот процесс не зависит от того, какая погода стоит на улице — разогревать все равно нужно.

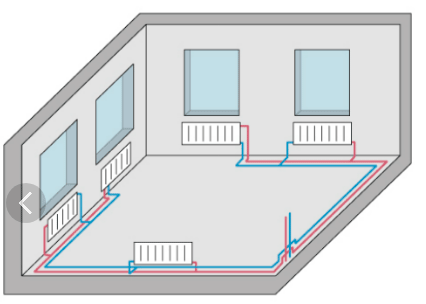

Работа с однотрубной и двухтрубной системой

Стоит сразу сказать, что процедура балансировки различается в зависимости от того, с какой системой вы работаете. Для однотрубной и двухтрубной процедура одна, для коллекторной и теплых полов — другая. Начнем с первой.

Суть процедуры проста. Необходимо сначала измерить текущий температурный режим у всех радиаторов. При обнаружении критической разницы в показателях гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных у входа в батарею. Пошагово процедура выглядит следующим образом.

После того как котел прогрел теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулировку тока.

измерьте температуру жидкости на выходе ее из котла. Для этого необходимо приложить электронный контактный термометр к тому патрубку, с помощью которого к водонагревателю подсоединяется труба, ведущая к радиаторам и прочим отопительным приборам.
Перейдите к радиатору, который расположен ближе всего к котельной. По очереди приложите термометр к трубам, по которым теплоноситель подается и уходит. В идеале, разница температур должна составлять не более 10 градусов между притоком и оттоком. Если этот показатель в норме, то с данным радиатором проблем нет.
Произведите проверку каждого радиатора точно так же, как описано в третьем пункте. Результаты наблюдений обязательно записывайте.
Теперь сравните показатели, полученные на входной трубе первой и последней батареи в контуре. Если разница находится в пределах двух градусов, то у первой пары радиаторов прикройте балансировочные вентили на пол-оборота или на целый оборот. Затем снова произведите измерения.
Когда добьетесь таким образом разницы от трех до семи градусов между первой и последней батареей, у первых двух радиаторов снова прикройте вентили, теперь уже процентов на 50–70. У обогревателей, расположенных в середине контура, произведите ту же процедуру, но на 30–40 процентов. Радиаторы, завершающие систему, не трогайте.
После проведения всех этих процедур подождите полчаса. За это время радиаторы прогреются уже с учетом нововведений. Снова произведите замеры. Если разница между первым и последним радиатором составляет 2–3 градуса, то все нормально. Если нет, то снова повторите настройку каждого обогревателя. Вентили следует перекрывать понемногу, на четверть или половину оборота. Когда добьетесь того, чтобы температура во всех прогретых батареях стала одинаковой, процедура будет завершена.

Такая процедура прекрасно подходит для балансировки двухтрубной закрытой отопительной системы. Конечно, количество оборотов вентилей во время регулировки может варьироваться — все зависит от конкретно вашего дома. Поэтому не поворачивайте их сразу сильно, лучше все делать постепенно. С помощью терпения и регулярных замеров вы сможете добиться идеального результата.

Что касается однотрубной системы, к контуру которой обычно подсоединено не более четырех радиаторов, то она не нуждается в таком дотошном подходе. Как правило, ее регулировка производится путем небольшого перекрытия притока теплоносителя в батарею, которая размещена ближе всех к нагревательному котлу.

Работа с лучевой разводкой и теплыми полами

Как уже упоминалось выше, для коллекторной разводки используется несколько иная процедура. Она подходит как для радиаторов, так и для теплых полов — в общем, для балансировки всей системы, подключенной к одному узлу.

Настройка может осуществляться двумя разными способами. Для первого из них на коллекторе должны иметься ротаметры. Эти элементы представляют собой прозрачные колбы и являются расходомерами. Для балансировки вам потребуется произвести некоторые расчеты. При этом используется следующая формула:

G=0,86xQ/Δt

Буквой G в данном случае обозначается массовый расход нагретого теплоносителя, который течет по контуру. Единица измерения — кг/ч. Буква Q обозначает количество тепловой энергии, которая должна выделяться отопительным контуром, оно измеряется в Вт. Что касается Δt, то это разность температур, полученных на входе в петлю контура и на выходе из нее. Расчетное значение данного параметра составляет 10 градусов.

Таким образом, вы можете посчитать, сколько литров нагретого теплоносителя должно проходить через определенный участок контура за минуту. Необходимое количество выделяемого тепла можно посчитать, исходя из стандартных значений. Согласно им, на каждый квадратный метр площади необходимо 100 Вт.

Приведем пример расчета. Допустим, площадь вашей комнаты составляет 20 м². Значит, на ее обогрев необходимо 2 кВт тепловой энергии. Подставляем полученное значение в формулу, приведенную выше, и получаем следующий результат:

0,86×2000/10=172 кг/ч

На расходомерах значения указываются в л/мин, поэтому необходимо конвертировать значение, поделив полученный показатель на 60. Получается примерно 2,87 л/мин.

После проведения расчетов процедура балансировки осуществляется следующим образом.

Заполните и опрессуйте отопительный контур. Нагревательный котел можно при этом не включать. А вот циркуляционный насос обязательно требуется запустить.
Термостатические вентили на второй части коллектора перекройте, это делается вручную с помощью специальных колпачков.
Теперь откройте первый вентиль. Произведите настройку ротаметра, который ему соответствует, с помощью нижнего кольца — его нужно вращать. Таким образом, задайте определенный уровень расхода теплоносителя.
После того как разберетесь с первой группой вентиль + расходомер, закройте этот кран и переходите ко второй паре.
Таким образом, по очереди произведите настройку каждого ротаметра. В завершение откройте их все и проверьте, правильно ли каждое устройство показывает расход теплоносителя.

Если ротаметров нет, то процесс производится по результатам измерения температуры в петлях контура. Процедура в таком случае будет довольно муторной и долгой.

Если вам необходима балансировка не теплого пола, а радиаторов, подключенных с помощью лучевой разводки, то все делается точно так же. Для большей уверенности можно ориентироваться и на коллекторные ротаметры, и на температурные замеры. Уверены, что после прочтения сегодняшней статьи проблем с балансировкой у вас не возникнет. Успехов!

Гидравлическая балансировка отопительных систем

Опубликовано: 11 декабря 2019 г.

3544

Гидравлическая балансировка системы отопления решает две основные задачи: 1 – обеспечение комфортного обогрева во всех отапливаемых помещениях; 2 – снижение энергозатрат, благодаря эффективному использованию энергоресурсов. Кроме того, правильно выполненная балансировка системы отопления способствует работе котла в оптимальном режиме, продлевая его безаварийную эксплуатацию, и предупреждает возникновение шумов в отопительных приборах.

Суть гидравлической балансировки заключается в перераспределении рабочей среды по всем замкнутым участкам системы отопления так, чтобы через каждый отопительный прибор проходил расчетный объем теплоносителя. В результате правильно выполненной балансировки насосное оборудование, обеспечивающее циркуляцию теплоносителя в контурах отопления, начинает потреблять минимум электричества, а тепловая энергия расходуется рационально.

Гидравлическая балансировка необходима для отладки работы как централизованных систем отопления многоквартирных многоэтажных домов, так и автономных систем отопления загородных домов – везде, где применяются системы водяного отопления. То же самое касается и использованных при организации систем отопления схем – однотрубная, двухтрубная или коллекторная (двухтрубная с лучевой разводкой) – все они нуждаются в гидравлической балансировке, которая гарантирует долговечную работу труб, арматуры, отопительного котла и всего комплекса приборов в системе.

Для эффективной регулировки работы отопительных систем, должны быть выполнены следующие условия: расчетный расход теплоносителя должен соблюдаться для всех отопительных приборов, в том числе и для расположенных на самом отдаленном участке (ветви) системы; перепад давления – иметь минимальный разброс по значениям; вся система должна быть гидравлически согласована как единое целое, а не только ее отдельные зоны.

Гидравлическая балансировка системы отопления или холодоснабжения производится с помощью применения запорно-регулирующей арматуры, а также измерительной аппаратуры – электронных расходомеров.

Запорно-регулирующая арматура

Разновидностью запорной арматуры, используемой для гидравлической балансировки в системах отопления, является балансировочный клапан (рис. 1, 2), который регулирует гидравлическое сопротивление изменением диаметра сечения трубы. Конструкция клапана предусматривает два ниппеля для измерения давления, температуры, перепада расхода теплоносителя.

Рис. 1. Балансировочный клапан

В системах отопления обычно используются балансировочные клапаны с ручным управлением (механические, статические) и автоматические (динамические) балансировочные клапаны. А также дифференциальные клапаны контроля давления (DPCV). Статические балансировочные клапаны имеют конструкцию, позволяющую регулировать (изменять) и поддерживать расход в заданных расчетных значениях при запуске системы. Динамические балансировочные клапаны предназначены для поддержания постоянного расхода независимо от перепада давления, поскольку условия системы могут меняться. Клапаны дифференциального давления поддерживают перепад давлений подающей и обратной магистралей динамически постоянным между конкретными точками циркуляционного контура.

Рис. 2 Балансировочный клапан — схема

Механические балансировочные клапаны предназначены для плавного и точного регулирования расхода. Значение расхода устанавливают маховиком управления в соответствии с настроечной шкалой на клапане. Все клапаны оснащены механизмом фиксации предварительной настройки. Это означает, что после предварительной настройки позиционирование маховика может быть ограничено таким образом, что можно отключить клапан, для технического обслуживания, но открытие можно осуществить до положения предварительной настройки. Такие краны предназначены для работы в системе с постоянным давлением теплоносителя. При помощи механического клапана можно не только менять сечение трубопровода до требуемого, но и отсоединить отдельный отопительный прибор из сети, слить с него теплоноситель через кран. Механический балансировочный клапан может быть снабжен ниппелями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды, но выпускаются статические балансиры и без ниппелей (рис. 3).

Рис. 3 Механический балансировочный клапан

Автоматический балансировочный клапан (рис 4) позволяет оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансировочные клапаны устанавливаются парой. Автоматический балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную трубу устанавливается клапан, препятствующий резким перепадам давления. Это дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.

Рис. 4. Автоматический балансировочный клапан

Автоматические клапаны ограничивают расход до заданного значения при изменении скорости насоса или закрытии другой регулирующей арматуры в системе. Эти клапаны часто называют PICV (Pressure Independent Control Valves) – независимые от давления клапаны. Расход можно регулировать двумя способами: вручную, посредством предварительной настройки картриджа и автоматически через пропорциональный привод в соответствие с изменяющимися условиями в системе.

Дифференциальные клапаны контроля давления (DPCV) предназначены для регулирования дифференциального давления и поддержания его на постоянном заданном уровне, независимо от граничных условий, в диапазоне между минимальным и максимальным расходами (рис. 5). Например, дифференциальное давление балансировочных клапанов Giacomini R206C можно плавно регулировать в диапазонах настройки от 5 до 30 кПа в режиме «L» (низкий) или от 25 до 60 кПа в режиме «H» (высокий) переключением селектора. Эта особенность гарантирует большую гибкость во время запуска и во время последующих изменений в гидравлической системе.

Рис. 5. Дифференциальный клапан контроля давления

В типовом гидравлическом циркуляционном контуре управление осуществляют двумя клапанами: механическим балансировочным клапаном и регулятором перепада давления. Статический балансировочный клапан устанавливают на контуре подачи, настраивают на проектный расход и подключают к регулятору дифференциального давления, который устанавливают на обратном контуре (рис. 6). Подключение между этими клапанами осуществляют медной трубкой, входящей в состав дифференциального клапана. Такая конфигурация позволяет регулятору дифференциального давления поддерживать перепад давления в заданном диапазоне расчетных значений в пределах балансируемого контура.

Рис. 6. Механический балансировочный клапан и регулятор перепада давления на прямой и обратной линии системы отопления

Области применения динамического управление дифференциальным давлением можно обозначить следующим образом:

– регулирование перепада давления в контурах с пропорциональными приводами (как правило, радиаторными клапанами с термостатическими головками) – это конфигурация, в которой регулирование предназначен для защиты каждого контура от избыточного давления, поступающего из смежных контуров

– регулирование перепада давления в контурах с отключаемыми приводами (как правило, в системах панельного отопления или с фанкойлами), где индивидуальный поток в каждом контуре контролируется косвенным образом. После ввода в эксплуатацию и предварительной настройки клапана дифференциального давления со всеми открытыми контурами, клапан будет поддерживать дифференциальное давление коллектора, когда некоторые контуры будут закрыты. Поскольку дифференциальное давление и гидравлическое сопротивление для открытого контура не изменяется, его расход останется неизменным

Варианты балансировки

Метод предварительной настройки клапанов основан на балансировке в соответствии с гидравлическим расчетом при проектировании системы до монтажа. Циркуляционные кольца увязываются настройкой регулирующих клапанов и терморегулятора. Настройку определяют по пропускной способности Kv. Однако в этом случае невозможен учет отклонений от проекта при монтаже, к тому же принимается, что коэффициенты местных сопротивлений постоянны во всем диапазоне регулирования и не оказывают взаимовлияния.

При пропорциональном методе, основанном на закономерностях отклонения потоков в параллельных участках системы при регулировании одного из них, принимается, что в разветвленных системах регулирование одного из клапанов внутри модуля не влечет пропорционального изменения параметров в остальных его клапанах. Модулем системы может быть совокупность стояков либо ветвей, регулируемых общим клапаном. На каждом стояке либо ветви должен также быть регулирующий элемент. Вся система делится на иерархические модули с общими регулирующими клапанами. Совокупность модулей низших уровней составляет модуль высшего уровня. Балансировку начинают внутри первых, переходя по иерархии модулей, увязывая их между собой и приближаясь к главному регулирующему клапану всей системы.

Критериями оптимизации служат: достижение наиболее низкого допустимого давления в системе и наиболее высоких внешних авторитетов (авторитет – отношение потерь давления в регулирующем сечении полностью открытого клапана к потерям давления на регулируемом участке системы, безразмерный параметр, характеризующий отклонение от идеальной расходной характеристики) клапанов.

В обоих случаях наилучшим вариантом являются минимальные потери давления в основном циркуляционном кольце системы. Для этого потери давления в регулирующем клапане также должны быть минимальными. Их принимают, исходя из точности приборов измерения перепада давления, как правило, выше 3 кПа. В регулирующих клапанах с расходомерной шайбой – не ниже 1 кПа.

Наличие большого количества регулирующих клапанов (на каждом иерархическом уровне) приводит к уменьшению авторитетов терморегуляторов и, следовательно, отдаляет проектировщика от создания системы с идеальным регулированием. Кроме того, приходится выбирать насос с увеличенным напором, что приводит к нерациональным потерям энергии.

Пропорциональный метод балансировки применяют для разветвленных систем, имеющих сложную конфигурацию модулей, а также предусматривающих дальнейшее расширение и поэтапный ввод в эксплуатацию. Основной недостаток метода, который требует наличия измерительного прибора и затрат времени для проведения наладки каждого клапана, – многократные измерения при итерационном приближении к заданному результату.

Компенсационный метод балансировки проводится в один этап, но требует двух измерительных приборов и трех наладчиков. Основное его преимущество – отсутствие многократных измерений. Время экономится также за счет балансировки отдельных ответвлений системы при монтаже остальной ее части, при функционировании контура насоса. При этом методе регулирующий (эталонный) клапан основного циркуляционного кольца устанавливают на определенный перепад давления (обычно 3 кПа). Первый наладчик следит за тем, чтобы он поддерживался. Второй – компенсирует возникающие отклонения за счет регулировки клапана-партнера до достижения на эталонном клапане изначально заданного перепада. Третий наладчик регулирует клапаны последовательно, приближаясь к клапану-партнеру. Компенсационный метод используется в системах с ручными регулирующими клапанами.

Автоматическая балансировка

Ускорить и облегчить процесс балансировки систем отопления поможет использование интеллектуальных приборы (рис. 7) для настройки балансировочных клапанов, например, Smart Balancing (Швеция). В электронной памяти прибора помимо обновляемого программного обеспечения содержатся данные о необходимой для проведения регулировки характеристике Kv (коэффициент пропускной способности) продукции различных компаний. Управление прибором осуществляется при помощи ручного терминала или мобильного телефона с функцией bluetooth (операционная система Windows Mobile). Устройство само выполняет подключение и информирует об этом индикатором. Соединение с входом/выходом регулируемого балансировочного клапана осуществляется при помощи стандартных разъемов и гибких шлангов.

Рис. 7. Настройка балансировочного клапана с применением компьютерной технологии

Упомянутый прибор рассчитан на работу в системах отопления с максимальным давлением до 25 бар, перепадом давления до 10 бар и температурой теплоносителя до 120 ˚С.

Ещё одно простое решение предлагает компания Grundfos – циркуляционный насос с функцией балансировки, например, ALPHA2 или ALPHA3 (рис. 8) со встроенной технологией Go Balance. С ним монтажник выполнит гидравлическую балансировку системы отопления в доме площадью 200 м2 всего за 2 часа. Для этого нужно установить на смартфон бесплатное приложение Grundfos GO Balance, соединиться с насосом по Bluetooth и следовать инструкциям программы.

Рис. 8 Циркуляционный насос ALPHA3 со встроенной технологией Go Balance смонтированный в системе отопления

Коллекторная балансировка

Для распределения теплоносителя к конечным потребителям (радиаторы, контуры теплого пола) применяют коллекторные узлы, состоящие из двух коллекторов (рис. 9) – подающего и обратного, на которых предусмотрены регулирующие клапаны (рис 10 а, б).

Рис. 9. Коллектор для подключения теплого пола

Рис. 10. Настройка расходов (балансировка) контуров коллектора: а – с отсечными клапанами; б – с отсечными клапанами с расходомерами (б)

Предварительная установка требуемых расходов (балансировка) на распределительных коллекторах необходима для обеспечения подачи расчетного количества теплоносителя для каждого контура. Ее выполняют с помощью отсечных (настроечных) клапанов или клапанов с расходомерами.

Для коллекторов со статическими отсечными клапанами настройка занимает много времени, если расчет предварительной настройки не был сделан заранее. Однако, чтобы определить предварительную настройку отсечных клапанов необходимо получить всю информацию о системе. Использование расходомеров на коллекторе также требует значительного времени, так как изменение положения отсечного клапана одного контура изменяет расходы в других. В любом случае балансировка является статической, то есть когда отдельные контуры будут отключены, количество воды в соседних изменится, что приведет к избытку в этих контурах.

Автоматическая гидравлическая балансировка с динамическим управлением расхода позволяет избежать этого переполнения и обеспечить оптимальное распределение температуры, сэкономит энергию и повысит комфорт.

Коллекторы с динамическим управлением расходом теплоносителя поддерживают и ограничивают индивидуальный расход в подключенных контурах посредством картриджа, установленного на каждом выходе обратного коллектора. Достаточно выполнить предварительную настройку требуемого расхода, и картридж обеспечивает его в диапазоне дифференциального давления, когда другие контуры на коллекторе открываются или закрываются. Кроме того, расход отдельного контура можно проконтролировать на расходомерах, которые установлены в подающем коллекторе. Гидравлическая балансировка достигается за одну операцию.

Рис. 11 Комбинированная система отопления на базе наносмесительного узла

Комбинирование высокотемпературного (радиаторного) контура отопления и низкотемпературного, например, теплый пол требует дополнительной гидравлической увязки, так как у каждого из контуров (рис. 11) предусмотрен собственный циркуляционный насос и значительно различаются значения гидравлических потерь. Например, для насосносмесительного узла с коллектором серии R557R-2 (Giacomini) для гидравлической балансировки (рис. 12) предусмотрены два клапана (поз. 5 – 6 на рисунке). Один клапан регулирует подачу высокотемпературного теплоносителя в контур подмеса, второй, установленный на перепускном байпасе, регулирует расход возвращаемого теплоносителя из низкотемпературного контура теплого пола. Регулирование контуров теплого пола и радиаторов производят отсечными клапанами коллекторов.

Рис. 12 Наносмесительный узел: 1 — металлический шкаф, 2 -подача высокотемпературного контура, 3 — обратка высокотемпературного контура, 4 — трехходовой клапан подмеса с термостатической головкой, 5 — первичный балансировочный клапан, 6 — вторичный балансировочный клапан, 7 — корпус датчика предохранительного термостата, 8 — запорный клапан насоса, 9 — ручной воздухоотводчик, 10 – насос, 11 — сливной кран, 12 – термометры, 13 — подающий коллектор низкотемпературного контура, 14 — обратный коллектор низкотемпературного контура, 15, 16 — направляющие для крепления, 17 — предохранительный термостат, 18 — корпус датчика термостатической головки.

Статья из журнала «Аква-Терм» № 6/2019, рубрика «Отопление и ГВС»

Статьи, Журнал «Аква-Терм»

вернуться назад

Мультизональные системы кондиционирования для зданий в кварталах исторической застройки
Применение высокоэффективных котлов ELCO в проектах реконструкции
Предложения Дерипаски – уход от реформы или развитие розничной когенерации на базе инновационных решений?
Биохимическое потребление кислорода, как критерий чистоты воды

Балансировка системы отопления: порядок проведения, регулировка радиаторов

Система отопления в любом здании должна обеспечивать равномерный прогрев всех его помещений. При нарушениях гидравлического баланса может получиться так, что, к примеру, в частном доме в некоторых комнатах температура воздуха будет слишком высокой, а в других — низкой. Это приведет к большому перерасходу электроэнергии. Также это станет причиной значительных теплопотерь.

В душных помещениях в этом случае придется открывать окна и двери, чтобы их проветрить. В плохо же прогреваемых комнатах нужно будет дополнительно включать электрические радиаторы. Именно поэтому во многих случаях и становится необходимой процедура балансировки отопительной системы.

В каких случаях может потребоваться?

В первую очередь балансировка отопительной системы производится сразу после ее монтажа. Также такая процедура может потребоваться:

после ремонта и реконструкции старой системы;
в старых сетях при накоплении в трубах окалины и ржавчины;
при замене или подключении новых потребителей.

Основным факторами, указывающими на необходимость проведения такой операции, являются:

Помимо перерасхода электроэнергии и значительных теплопотерь, разбалансировка отопительной системы становится причиной быстрого выхода из строя нагревательного оборудования. Ведь котел в данном случае начинает работать в усиленном режиме. Также в домах с такой проблемой в жилых помещениях обычно возникают сквозняки.

Неприемлемые методы

Иногда с целью балансировки отопительной системы и выравнивания температуры радиаторов владельцы, к примеру, частных домов пытаются принимать следующие меры:

Ни тем, ни другим способом проблему неравномерного прогрева батарей, к сожалению, решить нельзя. При увеличении мощности котла температура воды в трубах, конечно же, будет более высокой. Однако это приведет к тому, что радиаторы в ближних к нагревательному агрегату комнатах начнут раскаляться еще сильнее. Батареи же в дальних помещениях все равно останутся холодными. Увеличение мощности циркуляционного насоса станет причиной более быстрой циркуляции теплоносителя по трубам. Это также не решит проблему. Ближние радиаторы все равно будут прогреваться намного сильнее дальних.

Основные методы балансировки

Настройка сети отопления в зданиях, в том числе и загородных малоэтажных, может производиться двумя основными способами:

Наиболее точной при этом считается первая методика. По расходу воды балансировку системы можно сделать максимально качественно. Однако такая методика требует наличия на руках у владельцев дома проекта отопительно сети. В этом документе, помимо всего прочего, должен быть указан расход теплоносителя в каждом контуре в здании.

Регулировка по температуре — метод менее точный, но при этом более простой. Используется такая технология настройки тогда, когда у владельцев дома нет на руках проектной документации отопительной сети. Это не редкий случай. В такой ситуации обычно производится балансировка системы отопления своими руками.

Шаровые краны

Для регулировки перемещения теплоносителя по трубам, помимо всего прочего, используется разного рода сантехническая арматура. Иногда владельцы загородных домов с целью балансировки применяют и просто шаровые краны. Однако такое решение является ошибочным. Шаровые краны, в отличие от специальной арматуры, предназначены только для перекрытия тока теплоносителя.

Специалисты советуют при балансировке отопительной системы использовать совсем другую арматуру. Если настройку предполагается делать по расходу, нужно будет приобрести:

Специальное оборудование

Y-образные вентили называются так, потому что имеют корпус особой конфигурации. После врезки в систему он располагается под оптимальным углом к магистрали. Это сводит к минимуму влияние на вентиль потока жидкости и улучшает точность балансировки. Элементами конструкции такого вентиля являются:

ручка управления;
внешнее уплотнение штока;
латунный спускной кран;
устройство запоминания настройки;
измерительный ниппель и т. д.

Такое оборудование для балансировки двухтрубной системы отопления поддерживает постоянную разницу давления между подачей и обраткой. В однотрубных коммуникациях вентили этого типа «следят» за постоянным расходом теплоносителя. Есть также универсальные модели, устанавливать которые можно в любые сети.

Для замера температуры радиаторов при использовании второй технологии балансировки системы отопления дома следует использовать специальный контактный термометр. Без такого оборудования процедура настройки в данном случае может оказаться неэффективной. Тактильно точно выровнять температуру радиаторов, конечно же, не получится. Контактный же термометр стоит очень недорого, а использовать его предельно просто. Такой прибор просто прикладывают к поверхностям, и он сразу определяет температуру ее разогрева.

Технология балансировки по расходу

По этой методике настройку отопительной сети в большинстве случаев проводят специалисты. Но иногда по такой технологии регулировку прогрева радиаторов владельцы домов производят и самостоятельно.

Для балансировки отопительной системы в данном случае используются Y-вентили. Также применяются приборы особой конструкции — расходомеры. Балансировочный вентиль со штуцерами при использовании такой методики монтируют на ответвлении обратки. Далее операция проводят следующим образом:

берут схему с указаниями расхода теплоносителя на каждую из ветвей;
присоединяют электронный блок к штуцерам вентиля;
поворотом шпинделя регулируют расход в ветвях.

Таким образом обычно производят балансировку системы отопления в многоэтажных домах. Очень часто ею пользуются и для настройки сети в частных зданиях.

Упрощенная технология

В малоэтажных жилых домах в некоторых случаях может использоваться и немного другая технология балансировки по расходу. Электронные расходомеры стоят, к сожалению, достаточно дорого. Поэтому владельцы не слишком больших частных коттеджей иногда используют для регулировки отопительной сети особый вид балансировочных вентилей — со специальной колбой. Последняя оснащается шкалой расхода теплоносителя. Это позволяет произвести необходимые работы и без использования дорогого электрооборудования. Но настройка в данном случае может быть произведена только относительно грубая.

Балансировка стояков системы отопления и ответвлений при использовании этой технологии позволяет добиться очень неплохих результатов. Но каждый радиатор таким образом настраивать все же не принято. На заключительном этапе при использовании такой методики насос переключают на расчетную скорость движения теплоносителя.

Технология балансировки радиаторов

Настройка отопительных систем по температуре используется обычно только в небольших одноэтажных частных домах и на дачах. К примеру, именно таким образом производится чаще всего балансировка тупиковой системы отопления. Двухтрубные сети этой конструкции в небольших одноэтажных домах, как известно, монтируются достаточно часто.

Балансировка в данном случае производится для каждого конкретного радиатора. Для этого на батареях устанавливается специальный вентиль. Выполняется балансировка системы отопления в частном доме при использовании такой методики следующим образом:

Пример балансировки по температуре

Допустим, в доме имеется 6 батарей, а клапаны откручиваются на пять оборотов. В этом случае на первом радиаторе делают один оборот, на втором — два и т. д. После проведения этой процедуры измеряют температуру корпуса вентилей. Если она слишком высокая, кран слегка прикрывают, если низкая — приоткрывают. Все последующие замеры при применении такой технологии делают не ранее, чем через 10 мин. после предыдущих. Это необходимо для того, чтобы температура металлического корпуса вентиля успела стабилизироваться.

Сами вентили устанавливаются на радиаторах на выходе. От обычных шаровых кранов такая запорная арматура отличается тем, что при каждом обороте она открывается или закрывается на несколько миллиметров.

Какое еще оборудование может использоваться

Иногда вместо запорно-балансировочных вентилей при регулировке по температуре могут использоваться специальные термостатические клапаны с преднастройкой. Устанавливаются они на подаче.

Балансировочные вентили на выходе в данном случае не монтируются. Дело в том, что термоклапан с преднастройкой одновременно является и обычным и балансировочным вентилем одновременно. При наличии такой запорной арматуры на обратке допускается ставить простой шаровый кран. Можно также врезать сюда отсечной вентиль. Тогда батарея будет выглядеть более эстетично. Из соображения экономии при наличии термовентеля на обратку также можно и совсем ничего не ставить.

Запорная арматура этого типа может быть ручной или автоматической. В последнем случае вентиль дополняется термоголовкой. Считается, что первая разновидность запорной арматуры больше подходит для двухтрубных систем отопления. Ручные же устройства обычно монтируются в однотрубных сетях.

Иногда в систему отопления при балансировке включают также гораздо более дешевые термовентили без преднастройки. В этом случае на подачу или обратку дополнительно монтируются дроссельные шайбы. Их сопротивление при этом рассчитывается таким образом, чтобы получить массовый проектный расход теплоносителя. Шайбы, сделать которые можно и своими руками, например, из монеток, в данном случае будут выполнять роль преднастроек.

Каким рекомендациям стоит следовать при монтаже

Правильно произведенная гидравлическая балансировка системы отопления позволяет сделать проживание в доме максимально комфортным. Чтобы такие коммуникации в последующем функционировали эффективно, при их проектировании и монтаже стоит следовать таким рекомендациям:

Длина контуров отопления в сети должна быть примерно равна. Для этого по площади каждой комнаты делают разделение трубопровода.
При наличии большого количества контуров в доме целесообразно монтировать коллектор. Преимуществом таких систем является то, что при их наличии появляется возможность использования дополнительного оборудования, предназначенного для ограничения притока теплоносителя в автоматическом режиме.

Основные принципы регулировки

Создавать значительные закрытия при балансировке системы отопления в частном доме или многоквартирном нельзя. Одной из основных целей подобной процедуры является обеспечение максимально свободного движения теплоносителя. Закрытие при проведении балансировки относится к мерам вынужденным.

Добиваться в доме абсолютно одинаковой температуры радиаторов за счет значительной задержки тока теплоносителя в любом случае не стоит. Если разница разогрева батарей будет составлять 3-4 градуса при температуре воды, к примеру, в 80 °С, ничего страшного, скорее всего, не произойдет.

Перед тем, как начинать балансировку однотрубной системы отопления или двухтрубной, обязательно нужно выполнить проверку сети. В магистралях ни в коем случае не должно присутствовать воздушных пробок. Также нужно проверить рабочее состояние фильтров грубой очистки. Разница давления в подаче и обратке должна быть достаточно высокой.

Сантехника и механика — Modern Hydronics vol.4 2019

Акт балансировки

01.08.2019 00:45:54

Небольшой поворот имеет большое значение!

Если вы устанавливаете водяные системы обогрева пола, скорее всего, вы работаете с клапанными коллекторами. Каждый контур имеет свой собственный клапан, который можно использовать для регулировки скорости потока в контуре — то, что мы называем «балансировкой».

Но для чего нужна балансировка контуров трубок? Это:

а. Обеспечить определенный расход в каждом контуре.

б. Чтобы убедиться, что каждый контур на коллекторе имеет одинаковую скорость потока.

в. Регулировать тепловую мощность каждого контура.

Ответ c. Тепловая мощность, а не скорость потока, является желаемым «конечным продуктом» балансировки. Теплопроизводительность контура пола можно регулировать, изменяя температуру воды, подаваемой в контур, или регулируя расход контура. Последний метод, хотя теоретически правдоподобен, иногда имеет тенденцию быть немного «обидчивым». В этом месяце мы рассмотрим, почему управление тепловой мощностью путем регулировки скорости потока не так интуитивно понятно, как может показаться.

Любой, кроме пропорционального

Прежде чем пытаться сбалансировать контур лучистого отопления, полезно знать, как изменится его тепловая мощность при изменении расхода. Разумно предположить, что уменьшение расхода контура на 50 % также уменьшит его тепловую мощность на 50 %. К сожалению, природа не соглашается.

График на рис. 1 показывает тепловую мощность типичного контура напольного отопления длиной 300 футов, питаемого водой с температурой 105ºF в широком диапазоне скоростей потока. При 2 галлонах в минуту тепловая мощность составляет около 6800 БТЕ/ч. Теперь представьте, что балансировочный клапан в контуре закрывается до тех пор, пока его расход не упадет до 1 галлона в минуту. После того, как тепловая мощность стабилизируется при уменьшенном расходе, счетчик БТЕ покажет вам, что тепловая мощность снизилась только до 6 200 БТЕ/ч. это еще 91 % тепловой мощности контур отдает при удвоенном текущем расходе. Кажется, что снижение скорости потока в верхней части диапазона не оказывает большого влияния на тепловую мощность.

Теперь представьте, что вы снова уменьшили скорость потока вдвое. При расходе 0,5 галлона в минуту контур выдает 5000 БТЕ/ч. По-прежнему около 73% от исходной тепловой мощности при всего лишь 25% от исходной скорости потока.

По мере снижения расхода тепловая мощность падает все быстрее и быстрее. Интересно, что при расходе 0,2 галлона в минуту (всего 10% от первоначального расхода) контур по-прежнему выдает около 3400 БТЕ/ч (около половины тепловой мощности полного потока). Вот так. Половина тепловой мощности при 10% расхода! Поскольку тепловая мощность контура должна быть равна нулю, когда скорость потока равна нулю, оставшиеся 50% тепловой мощности контура должны регулироваться в диапазоне от 0,2 до 0,0 галлонов в минуту. Для этого с любой степенью точности требуется специальный балансировочный клапан и твердая рука. Подробнее об этом позже.

Тепло здесь … прохладно там

При снижении расхода увеличивается перепад температуры в контуре теплого пола. Этот эффект показан на рис. 2. Обратите внимание, что при полном расходе (2 галлона в минуту) ΔT в контуре составляет около 7ºF. При 1 галлоне в минуту ΔT остается приемлемым и составляет около 12º. Однако при расходе 0,5 галлона в минуту, когда контур по-прежнему выдает 73% своей полной тепловой мощности, ΔT увеличился примерно до 21º. Такой большой ΔT приемлем на змеевике вентиляционной установки или при использовании панельного радиатора, но легко может привести к жалобам на неравномерность температуры поверхности в системе напольного отопления. Сделав еще один шаг вперед, при расходе 0,2 галлона в минуту, когда контур по-прежнему обеспечивает примерно половину своей тепловой мощности полного потока, ΔT увеличился до более чем 30º.

Я нарисовал график температуры воды в различных точках на 300-футовом контуре на рисунке 3. Обратите внимание, как температура воды сначала падает быстро, а затем медленнее по мере прохождения контура. Первая половина контура обеспечивает около 73% общей тепловой мощности. Можно не сомневаться, где домашняя собака будет свернуться калачиком на этом полу холодной зимней ночью.

Все заглушки не равны

В идеальном мире гидравлики выход тепла из распределительного контура был бы пропорционален расходу через него. Например, закрытие балансировочного клапана на 50 % уменьшит тепловую мощность контура на 50 % и так далее. Это возможно сделать. Для этого требуется «равнопроцентный» балансировочный клапан с плунжером специальной формы, а не плоский диск, используемый в некоторых шаровых клапанах и коллекторных клапанах. Клапаны с равнопроцентными плунжерами предназначены для очень медленного открытия зазора между плунжером и его седлом в течение первой части подъема штока. Когда шток поднялся на 50 % своего хода, клапан пропускает только около 10 % своего полностью открытого потока. Это компенсирует зависимость тепловой мощности от расхода, характерную для гидравлического контура, который мы рассматривали ранее. Комбинированный эффект дает тепловую мощность, которая изменяется почти пропорционально подъему штока клапана.

Клапаны с плоскими дисками характеризуются как «быстрооткрывающиеся». Они позволяют потоку через клапан быстро увеличиваться, когда шток начинает подниматься. Характеристика быстрого открытия плоских дисковых клапанов в сочетании с тем, как теплопроизводительность зависит от скорости потока, делает регулировку тепловой мощности напольного контура «затруднительной» при более низких расходах. Очень небольшие изменения положения штока клапана (даже 1/100 дюйма подъема штока) могут привести к значительным изменениям теплоотдачи. Это все равно, что пытаться точно управлять гоночным автомобилем с 800-сильным двигателем в медленном потоке с остановками и движением. Теоретически это возможно — но вам лучше ловко держать педаль газа!

Некоторые из вас, вероятно, научились этому на работе. Возможно, вы помните ответный звонок о том, что одна комната здания, в котором вы установили подогрев пола, постоянно перегревалась. Нет проблем, подумали вы, я просто немного приглушу вентиль коллектора на этом контуре. Вы вернулись к работе и перекрыли вентиль коллектора с полностью открытого на полуоткрытый. Понимая, что тепловой массе плиты потребуется несколько часов, чтобы приспособиться к уменьшенному подводу тепла, вы сказали владельцу: «Дайте ему пару дней, чтобы он пришел в норму, а затем позвоните мне, если он не в порядке».

Действительно, через два дня позвонил владелец с той же жалобой. Итак, вы вернулись, чтобы закрыть клапан еще немного, на этот раз оставив его примерно на четверть открытым. Если вам повезло, то последняя настройка сработала. Если нет, вы, вероятно, сделали еще пару поездок, пытаясь настроить схему на подчинение. После каждой регулировки вам приходилось ждать несколько часов, пока система не установится на новом расходе, прежде чем узнать, закрыли ли вы клапан коллектора слишком сильно, слишком мало или, наконец, нашли «золотую середину», где тепловая мощность контура соответствовала тепловой мощности помещения. нагрузка.

Удерживая будущее в равновесии

Настройка каждого из нескольких балансировочных клапанов в многоконтурной гидравлической системе таким образом, чтобы каждый контур выдавал надлежащую тепловую мощность, может оказаться сложной задачей. При каждом изменении настройки одного клапана расход во всех остальных параллельных контурах также изменяется. Практический опыт, безусловно, поможет вам быстрее найти решение, но для получения приемлемых результатов все же может потребоваться пара поездок на объект, чтобы настроить эти клапаны в поисках неуловимых настроек, которые обеспечивают нужное количество тепла в каждую комнату.

Хотите верьте, хотите нет, но весь процесс балансировки параллельных гидравлических контуров можно смоделировать на компьютере. Представьте, если бы вы могли сказать своему компьютеру, какие у вас контуры, какая должна быть тепловая мощность каждого и какие балансировочные клапаны установлены. Он обрабатывает всю эту информацию в цифровом виде за пару секунд и сообщает настройки каждого балансировочного клапана. В настоящее время я работаю с моим коллегой Марио Рестив над созданием моделей для этого. Пока что математика кажется чем-то, что может оценить только прямой потомок Альберта Эйнштейна. Это займет некоторое время. На самом деле не ждите никаких результатов до следующего тысячелетия.

В то же время небольшие изменения положения штока балансировочного клапана, когда он начинает открываться, могут привести к значительным изменениям тепловой мощности. Держите твердую руку на этих клапанах, и помните, что небольшой поворот имеет большое значение!

Акт балансировки
/article/Balance+act/3444185/606629/article.html

Список проблем

Доклад Radiant Comfort, зимнее издание 2021 г.

Отчет о сияющем комфорте, весна 2021 г.

Январь 2021

декабрь 2020 г.

ноябрь 2020 г.

Отчет о сияющем комфорте, осень 2020 г.

октябрь 2020 г.

Сентябрь 2020

август 2020 г.

июль 2020 г.

июнь 2020 г.

Отчет о сияющем комфорте за 2020 г.

май 2020 г.

апрель 2020 г.

март 2020 г.

Февраль 2020

январь 2020 г.

декабрь 2019 г.

Современная гидроника, том 5, 2019 г.

ноябрь 2019 г.

Сияющий комфорт ноябрь 2019 г.

октябрь 2019 г.

Сентябрь 2019

август 2019 г.

Современная гидроника, том 4, 2019 г.

июль 2019 г.

Отчет о комфорте Radiant, весеннее издание 2019 г.

июнь 2019 г.

май 2019 г.

Современная гидроника, 2019 г., том 3

Апрель 2019 г.

март 2019 г.

Февраль 2019 г.

Современная гидроника 2019Том 2

Январь 2019 г.

Декабрь 2018 г.

Ноябрь 2018 г.

Современная гидроника 2018

Октябрь 2018 г.

сентябрь 2018 г.

август 2018 г.

Отчет Radiant & Hydronics за 2018 г.

июль 2018 г.

июнь 2018 г.

май 2018 г.

Апрель 2018 г.

март 2018 г.

Февраль 2018 г.

Январь 2018 г.

Библиотека

Руководство по эксплуатации вашего котла и системы лучистого панельного отопления

Целью этого контрольного списка является помощь домовладельцу в безопасной и эффективной эксплуатации его водяной системы лучистого отопления. Соблюдение этих процедур обеспечит многолетнюю правильную и безопасную работу системы. Примечание. Рекомендуется выполнить эти процедуры перед эксплуатацией системы зимой и дважды летом. Эти процедуры следует выполнять только с «холодной» системой. Убедитесь, что система отопления не работала в течение как минимум «8 часов».

НЕИСПРАВНОСТЬ СИСТЕМЫ В ТЕЧЕНИЕ ДЛИТЕЛЬНОГО
ПЕРИОДА ВРЕМЕНИ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ.

Проверьте следующее перед работой.

Комментарии по работе котла

Комментарии по балансировке отдельных помещений

Заключительные комментарии об ответственности владельца

Давление в системе: Давление в системе должно составлять 10–20 фунтов на квадратный дюйм независимо от того, работает система или нет. Если в вашей системе нет манометра, на мгновение выпустите небольшое количество воды из системы через вентиляционное отверстие или шланговый нагрудник. Вода должна выходить под давлением.

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ
СИСТЕМА ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ НЕ ДОЛЖНА ЭКСПЛУАТИРОВАТЬС
НЕБОЛЬШИМ ДАВЛЕНИЕМ ВОДЫ ИЛИ ОТСУТСТВИЕМ.

Клапан сброса давления: Поднимите ручку сброса на клапане сброса давления (см. рис. 1 ниже). Из системы должна вытекать чистая вода. Отпустите ручку. Система должна автоматически заполниться до 10-20 фунтов на квадратный дюйм. Убедитесь, что через пять минут из переливной трубки не вытекает вода.

Системные насосы: На котлах устанавливаются два типа системных насосов: узлы с масляной и водяной смазкой. Насосы с водяной смазкой производства Grundfos, Taco, Myson и B&G; не требуют смазки. Насосы с масляной смазкой производства B&G; и Taco требуют обслуживания маслом. Смазка требуется в трех местах: подшипниковый узел, передняя и задняя опоры двигателя. Налейте в каждую чашку по 3-4 капли немоющего моторного масла 10-30W на отопительный сезон (Примечание: это следует делать один раз в год).

НЕ ПЕРЕЛИВАЙТЕ НАСОС МАСЛОМ, ИНАЧЕ МОЖЕТ ПОВРЕДИТЬСЯ.

Состояние котла:

Убедитесь в отсутствии протекающих или ржавых фитингов.
Очистите всю грязь, паутину початков и другой мусор вокруг устройства. Поддерживайте расстояние не менее 6 дюймов от любых горючих материалов.
Снимите вытяжной колпак и осмотрите теплообменник (см. рис. 2). На теплообменнике не должно быть мусора, следов коррозии и сажи. Все ребра нагрева должны быть прямыми с чистой поверхностью. Используя фонарик, поместите свет рядом с нижней частью горелки котла. Глядя на теплообменник сверху котла, вы должны видеть свет. Если теплообменник не соответствует вышеуказанным критериям, обратитесь к специалисту по обслуживанию и замените вытяжной колпак.
ЗАБИРЕННЫЙ ИЛИ ДЕФОРМИРОВАННЫЙ ТЕПЛООБМЕННИК
ПРИВЕДЕТ К ОПАСНЫМ
УСЛОВИЯМ ИЗ-ЗА ПЕРЕГРЕВА, ПОЖАРА И ВОЗМОЖНОГО
ОТРАВЛЕНИЯ УГАРНЫМ ГАЗОМ.
Примечание: Рисунок 2 для котлов с медным теплообменником: А. О. Смит, Рэйпак, Теледайн Лаарс и Лочинвар. Чугунные котлы: Basmore, Bryan, Penn, Thermokit, Racon, Weil/McClain не имеют ребристых теплообменников.
Обязательно проверьте рубашку котла на наличие следов ржавчины, обесцвечивания и горячих точек.
Запуск и проверка котла:
1. Отсоедините шнур питания или выключите главный выключатель питания, расположенный на стене.
2. Установите комнатный термостат на температуру выше, чем температура воздуха в помещении.
3. Подсоедините шнур питания или включите главный выключатель питания. Насос должен работать, а основная горелка котла должна гореть.
4. Установите комнатный термостат на температуру ниже температуры воздуха в помещении. Насос и горелка котла должны отключиться.
5. Установите термостат на желаемую комнатную температуру. Система автоматически включится, когда температура в помещении опустится ниже желаемого значения. Для домов с одним термостатом наилучшая работа системы лучистого отопления будет достигнута, когда термостат установлен на постоянную температуру, например, 68 ° F, а не включается и выключается. Если размер вашего котла позволяет быстрее нагреть бетонную плиту, для дополнительной экономии топлива можно использовать автоматический термостат понижения температуры. Если используется термостат с автоматическим понижением температуры, не снижайте температуру больше, чем на 5°F в течение любого периода времени.
  Комментарии к работе котла:
1. Когда система работает, она должна работать тихо. Из котла не должно исходить чрезмерное количество воды, воздуха или стуков.
2. При воспламенении основной горелки пламя должно оставаться внутри топки. ЧРЕЗМЕРНОЕ РАСШИРЕНИЕ ПЛАМЕНИ СОЗДАЕТ ОПАСНОЕ СОСТОЯНИЕ.
3. При работе основной горелки пламя должно быть голубого цвета. Это указывает на правильное соотношение газа и кислорода и полное сгорание. Если пламя кажется желтым, позвоните в местную газовую компанию.
  Комментарии к балансировке отдельных комнат: В домах с лучистым отоплением система предназначена для поддержания равномерной температуры во всем доме. Все помещения должны быть удобными и равномерно прогреваться. Один или два комплекта балансировочных клапанов, расположенных в чулане или котельной, предназначены для снижения тепла в одной области и подачи дополнительного тепла в другую зону. Балансировочные клапаны расположены на обратном коллекторе. При использовании этих клапанов необходимо соблюдать крайнюю осторожность, чтобы не повредить головку клапана.
  Перед регулировкой балансировочного клапана ослабьте стопорную гайку. Вставьте большую отвертку и поверните клапан вправо или влево. Поворот клапана на 90° в любом направлении перекрывает поток воды в эту зону. Чтобы сбалансировать помещение, поверните клапан менее чем на 90°. Например, если вы повернете клапан на 45°, вы уменьшите поток воды в эту область наполовину (см. рис. 3 ниже).
  Подождите целый день, пока система отреагирует, чтобы определить, прошла ли балансировка успешно. Для коллекторов без маркировки процесс проб и ошибок может потребовать нескольких повторений, прежде чем успешно сбалансировать дом. НЕПРАВИЛЬНАЯ БАЛАНСИРОВКА ПРИВЕДЕТ К БОЛЬШЕМУ ПОТРЕБЛЕНИЮ ЭНЕРГИИ И НЕЭФФЕКТИВНОСТИ СИСТЕМЫ. Во время нормальной работы все балансировочные клапаны должны быть полностью открыты.
  Заключительные комментарии об ответственности владельца: На бетонной плите с лучистым подогревом допустимо почти любое напольное покрытие. Это включает, но не ограничивается: линолеум, дерево, керамика, винил, плитка и ковер. При укладке коврового покрытия обязательно используйте подходящую излучающую грелку из-за изоляционных эффектов. Прежде чем использовать какой-либо напольный материал в доме с лучистым отоплением, ANDERSON RADIANT HEATING рекомендует проконсультироваться с производителем о совместимости продукта.
  В качестве минимального требования производитель должен гарантировать свой продукт от порчи и обесцвечивания в течение пяти лет. Компания ANDERSON RADIANT HEATING обнаружила обесцвечивание некоторых продуктов в течение пятилетнего периода при использовании с лучистым теплом. Свяжитесь с нами для получения рекомендаций по приемлемым напольным покрытиям.
  НИКОГДА НЕ ЗАМЕНЯЙТЕ ЛЮБОЕ НАПОЛЬНОЕ ПОКРЫТИЕ
  В ДОМЕ С ИЗЛУЧАЮЩИМ ОТОПЛЕНИЕМ БЕЗ ПРОВЕДЕНИЯ
  ИСПЫТАНИЯ/ПРОВЕРКИ ПОД ДАВЛЕНИЕМ
  СКРЫТОЙ ТРУБНОЙ СИСТЕМЫ.
  Было слишком много случаев, когда недавно уложенные полы удалялись после того, как они были уложены поверх протекающей системы излучающих панелей, потому что 90% протечек скрываются за счет протечек вниз. Другими словами, большинство утечек не видны, так зачем рисковать? Проверь свою систему!
  Надлежащее поддержание давления в системе является наиболее важным аспектом поддержания безопасной и эффективной системы лучистого отопления. Как указывалось ранее, давление в системе должно составлять 10-20 фунтов на квадратный дюйм независимо от того, работает она или нет. Еженедельно контролировать давление в отопительный сезон и ежемесячно в неотапливаемую систему. Если давление падает ниже 10 фунтов на квадратный дюйм, обратитесь к специалисту по обслуживанию.
  ANDERSON RADIANT HEATING не несет ответственности за отказ оборудования при выполнении этих процедур — они предоставляются только в качестве информации. Если у вас есть какие-либо вопросы или вам нужна помощь с вашей конкретной системой, позвоните или напишите нам по электронной почте.
  Наверх

Помогите! Я в тупике — как мне сбалансировать мой водяной лучистый теплый пол.

Форум
Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
AOP Жилой HVAC
Помогите! Я в тупике — как мне сбалансировать мой водяной лучистый теплый пол.

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

22 февраля 2021 г., 19:38 #1
У меня есть старый дом (первоначально построенный в 1925 году), к которому была пристройка, сделанная в середине 80-х. Часть дома имеет водяное отопление пола. На теплый пол установлен четырехходовой коллектор. Я уверен, что это клапаны потока в коллекторе с одной стороны. Я не могу на всю жизнь понять, как они приспосабливаются. Клапан сделан из латуни и имеет внешнее кольцо с цифрами, затем маленькое кольцо внутри с маленьким отверстием для ключа и в центре штифт. Затем есть пластиковый колпачок, который является ключом для поворота циферблата внутрь / наружу, а затем, когда вы навинчиваете колпачок, он нажимает на штифт.
Как их настроить? Я провел несколько дней в поисках и не могу найти изображение этих значений (у меня есть одно, но его нелегко опубликовать). Больше потока внутрь или наружу? Штифт должен быть внутри или снаружи? Какое значение имеют цифры на циферблате?
Спасибо, Крис
Ответить с цитатой
22 февраля 2021 г. , 19:43 #2
Было бы полезно, если бы вы хотя бы фото выложили.
Ответить с цитатой
22 февраля 2021 г., 20:29 #3
Вы не указываете, какая у вас может быть проблема.
Вы уверены, что ручки что-то делают? В некоторых случаях они показывают квадрат, который берет квадратный ключ радиатора для регулировки потока.
Но сначала нужно убедиться, что у вас достаточно воды в системе (давление). Затем нужно убедиться, что петли продуты от воздуха.
Цифры обозначают скорость потока. Чем дальше они опускаются во время циркуляции воды, тем больше расход.
Балансировка непроста, если вы не знаете скорость потока и температуру подаваемой воды. Может быть перекачано, недостаточно накачано или не работает циркулятор или его соответствующие органы управления.
Радиантные системы медленно реагируют на изменения. Моей системе потребовалось несколько месяцев, чтобы идеально сбалансировать ее после первоначального проектирования и ввода в эксплуатацию в качестве отправной точки.
Самая простая в эксплуатации система и съемка пола с помощью тепловизионной камеры, чтобы увидеть результаты в реальном времени.
После балансировки и из-за медленной реакции радиантные зоны следует установить и забыть. Избегайте использования неудач для максимального комфорта.
Если я делаю работу за 30 минут, то это потому, что я потратил 30 лет на то, чтобы научиться делать это за 30 минут. Ты должен мне годами, а не минутами.
Ответить с цитатой
Опубликовать лайки — 1 лайк, 0 дизлайк
23 февраля 2021 г., 12:56 #4
Первоначально Послано STEVEusaPA
Вы не упоминаете, какая у вас может быть проблема.
Вы уверены, что ручки что-то делают? В некоторых случаях они показывают квадрат, который берет квадратный ключ радиатора для регулировки потока.
Но сначала нужно убедиться, что у вас достаточно воды в системе (давление). Затем нужно убедиться, что петли продуты от воздуха.
Цифры — скорость потока. Чем дальше они опускаются во время циркуляции воды, тем больше расход.
Балансировать непросто, если вы не знаете скорость потока и температуру подаваемой воды. Может быть перекачано, недостаточно накачано или не работает циркулятор или его соответствующие органы управления.
Лучистые системы медленно реагируют на изменения. Моей системе потребовалось несколько месяцев, чтобы идеально сбалансировать ее после первоначального проектирования и ввода в эксплуатацию в качестве отправной точки.
Проще всего запустить систему и снять пол с помощью тепловизионной камеры, чтобы увидеть результаты в реальном времени.
После балансировки и из-за медленного времени реакции излучающие зоны следует установить и забыть. Избегайте использования неудач для максимального комфорта.
СПАСИБО!!! Я предполагал, что мне нужно было перемещать значение в/из, не выравнивая его с числами. Я повернул все на 0 и сразу почувствовал поток через систему.
Проблема, с которой я столкнулся, заключается в том, что теплый пол не производит никакого тепла. Сторона подачи установки горячая (~ 135 градусов), а сторона возврата будет нагреваться, как если бы у нее был поток, но из системы не выходит никакого реального тепла. Около 2 лет назад мне пришлось переместить стену в подвале, и сантехник передвинул коллекторы примерно на 12 дюймов, но для этого мне пришлось заменить медные линии на Pex. С тех пор у меня не было теплого пола (у меня другое отопление).
После того, как он работал всю ночь, из системы по-прежнему не поступает никакого тепла, хотя обратка нагревается. Я прокачивал систему несколько раз, но теперь, когда я знаю, как контролировать поток, я сделаю это для каждой зоны и посмотрю, смогу ли я вытеснить больше воздуха.
Фотографии прилагаются. Нужно ли нажимать штифты в центре или нет, чтобы возник поток?
Ответить с цитатой
23-02-2021, 13:00 #5
Я считаю, что в этом коллекторе отсутствуют приводы, которые располагались бы поверх штифтов. Есть ли более одного термостата?
Умирающая культура неизменно проявляет личную грубость. Плохие манеры. Отсутствие внимания к другим в незначительных вопросах. Утрата вежливости, мягких манер значительнее бунта.
― Роберт А. Хайнлайн
Ответить с цитатой
23 февраля 2021 г., 13:21 #6
Это похоже на предварительно собранный коллектор с расходомером. Если вы не очень хорошо греете, то, вероятно, у вас есть воздух в системе.
Ответить с цитатой
23 февраля 2021 г. , 14:18 #7
Пришло время позвонить кому-то, кто разбирается в системах лучистого тепла, и попросить его выйти и решить эту проблему.
Решения для климат-контроля для вашего дома или офиса
Обслуживание северо-востока Филадельфии и прилегающих районов
Ответить с цитатой
23 февраля 2021 г. , 15:03 #8
Это не те, о которых я говорил. Я думал, что у вас есть те, что с регулируемыми клапанами на обратке, и настоящий счетчик на подаче, который движется, чтобы показать вам поток через систему.
Когда вы поворачиваете ручку, движется ли вся внутренняя часть или только средняя латунная «игла» движется вверх и вниз?
Ваш выглядит более ручным. Если поворот ручки перекроет поток, я бы закрыл их все, затем открыл один, прокачал, закрыл. Это работа для двух человек, так как один человек должен поддерживать давление, а другой работает с фактическим кровотечением. Затем закрыть и повторить для каждой петли.
Тогда я бы закрыл их все, кроме одного, наполовину. Запустите зону, посмотрите, нагреваются ли патрубки подачи и обратки на коллекторе, и есть ли поток.
Затем я снимал комнату тепловизионной камерой, чтобы определить эту петлю. Составьте схему. Затем откройте следующую наполовину, сделайте снимок и отметьте и так далее.
После того, как все петли будут идентифицированы, вы можете снять весь этаж и посмотреть, нужно ли каким-либо петлям больше или меньше потока.
Это может занять час.
И это при условии, что весь воздух удален, циркуляционный насос и связанные с ним элементы управления работают, и когда вы переключились с меди на PEX (даже того же размера), вы не перекрыли поток до такой степени, что циркуляционный насос не может преодолеть голову.
Я думал, что у тебя есть один из этих…
Прикрепленные изображения
Если я делаю работу за 30 минут, то это потому, что я потратил 30 лет на то, чтобы научиться делать это за 30 минут.
No related posts.
