Байпас в системе: Байпас в системе радиаторного отопления | Статьи

Байпас в системе радиаторного отопления | Статьи

Содержание статьи:

• Что такое байпас

• Необходимость использования обвода

• Виды обводов

  • Статичный

  • С ручным управлением

  • С автоматическим управлением

• Байпас в системе с циркуляционным насосом

• Байпас в разводке теплого пола

• Обвод в отопительной системе с твердотопливным котлом

В отоплении дома важно найти баланс, чтобы в холодную погоду было тепло, а в теплую — не душно. Байпас позволяет без ущерба для остальных потребителей этого добиться: установить теплорегулятор и краны на радиаторы системы отопления, чтобы регулировать подачу теплоносителя.






Что такое байпас

Байпас — это отрезок трубопровода, который служит для изменения пути протекания теплоносителя, минуя тот или иной участок системы отопления. Он устанавливается в промежутке между прямой и обратной проводкой радиатора отопления. Это позволяет полностью направить поток горячей воды по иному пути или регулировать её количество, подаваемое к радиатору.

Необходимость использования обвода

Установка байпаса до точек подключения трубопровода к радиатору отопления позволяет разместить на этих точках терморегуляторы и запорные клапаны для изменения объёма подачи теплоносителя. Второй важной функцией установленной перемычки является обеспечение бесперебойной подачи горячей воды ко всем батареям в случае пробоя или отключения одной из них в последовательной цепи.

При отсутствии байпаса между трубами при выходе из строя одного из радиаторов (протечка, засор) прекращается подача теплоносителя в остальные контуры. Важным преимуществом байпаса является возможность отключить любой радиатор для ремонта, профилактики или замены. Это достигается благодаря расположению запорной арматуры на входном и выходном патрубках радиатора. После их перекрытия радиатор можно легко разобрать для замены, обслуживания или расширения за счёт дополнительных секций.

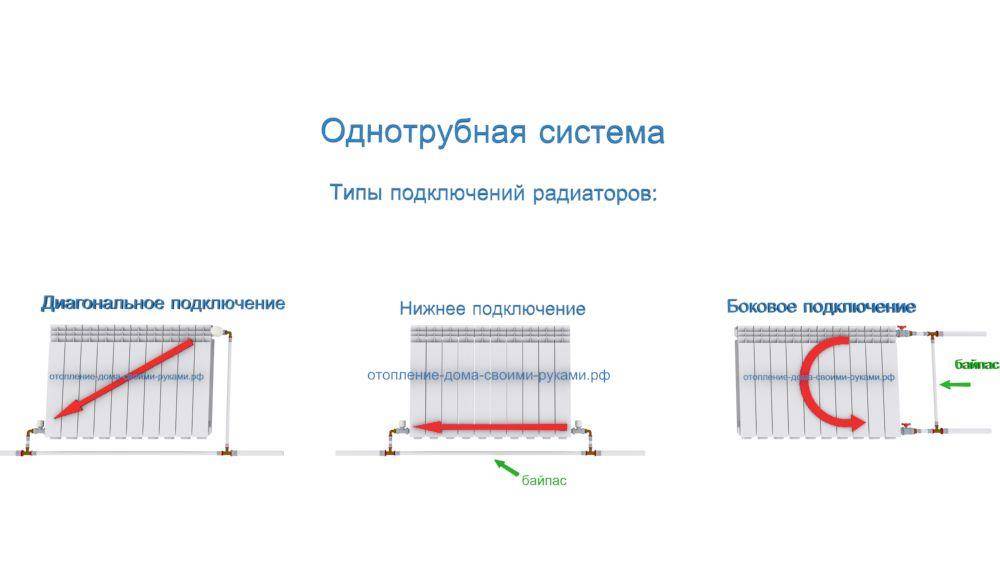

Байпасы используются только в последовательных однотрубных системах. Есть два типа таких систем:

• с нижней разводкой — горячая вода подается с цокольного уровня;
• с верхней разводкой — горячая вода выводится на чердак и далее через установку распределяется по остальным помещениям.

Проблема в том, что вода теряет температуру при прохождении по контуру. В коллекторных и двухтрубных системах такой проблемы нет. Они подсоединены к основной магистрали параллельно, и радиаторные батареи получают теплоноситель одинаковой температуры, а функционирование системы не зависит от отдельного контура, потому что они разделены запорными кранами. В однотрубной системе, если батарея находится близко к основной магистрали и на ней нет байпаса, она будет получать максимум тепла, а следующие за ней — теплоноситель уже с более низкой температурой. Установка обвода разделяет поток воды в системе на две части: одна подается по основной магистрали в первый блок батареи, а вторая поступает через перемычку в следующий блок. В итоге вся цепь радиаторных батарей получает теплоноситель одинаковой температуры независимо от удаленности от основной магистрали.

Виды обводов

По типу запорного механизма обводы могут быть трех видов:

1. Нерегулируемые.
2. С механическим управлением.
3. С автоматическим управлением.

Каждый вид имеет свои конструкционные и эксплуатационные особенности, которые стоит рассмотреть внимательней.

Статичный

Иногда самую обычную трубу монтируют в трубопроводы в качестве байпаса без дополнительных устройств. Получается нерегулируемый обвод. Просвет внутри трубы никак не меняется, и теплоноситель движется по ней неуправляемо. Диаметр обвода, устанавливаемого вертикально, должен быть меньше диаметра отверстия в магистральном трубопроводе. Если не учесть этот нюанс, то под действием силы тяжести теплоноситель будет отводиться в байпас, а не в радиатор.

При горизонтальной разводке нагретый теплоноситель будет стремиться в верхнюю точку системы, где удельный вес нагретой среды ниже. Поэтому байпасный обвод будет иметь другие параметры. Диаметр входной трубы должен быть близок к диаметру магистрали, а выпускной патрубок, который соединяется с радиатором, — меньше основного трубопровода. Уменьшенные размеры воздухоотводчика радиатора способствуют увеличению давления охлаждающей жидкости.

С ручным управлением

Механическое, или ручное, управление предполагает использование шарового крана. В открытом состоянии он не уменьшает внутренний просвет трубопровода и не создает дополнительное гидравлическое сопротивление движению жидкости. Применение запорного устройства позволяет регулировать количество жидкости, проходящей через обвод. Если клапан полностью закрыт, поток теплоносителя будет двигаться по основному пути.

С автоматическим управлением

Обводные конструкции этого вида считаются узкоспециализированными и преимущественно устанавливаются в качестве циркуляционных насосов в самотечных системах отопления. Жидкость может циркулировать в контурах без необходимости установки насосов. Поток теплоносителя в системе меняет направление в зависимости от заданной температуры. Если насосное устройство остановится, например, по причине неисправности, то теплоноситель пойдет через байпас.

Различают байпасы с автоматическим управлением двух типов:

1. Клапанные.
2. Инжекционные.

На картинке ниже показан клапан, который уменьшает гидравлическое сопротивление, обеспечивая свободное перемещение рабочей среды в системе. Скорость потока увеличивается во время работы насоса.

Вода из напорного участка поступает в трубопровод, а затем разделяется на два потока. Тогда движение по контуру осуществляется беспрепятственно, а при попытке обратного тока жидкости применяется перепускной клапан. Поскольку величина гидравлического сопротивления на входе больше, чем на выходе, шарик перепускного клапана прижимается ближе к седлу регулирующего устройства, перекрывая прямую линию. Когда насос выключается, теплоноситель начинает проходить через байпас. Оптимальный вариант — готовый насосно-смесительный узел с термостатическим клапаном и байпасом Grundfos, который можно купить в интернет-магазине STOUT.




Инжекционный обходной путь работает по принципу гидравлического домкрата. В главную магистраль врезается насосный узел таким образом, чтобы входная и выходная трубы обвода продолжались внутри нее. При запуске насоса небольшая часть теплоносителя попадает в диффузор, установленный на входе. Затем жидкость проходит через перепускное устройство и ускоряется.

Выходное отверстие немного сужено и похоже на сопло. За счет этого рабочая среда под давлением с большой скоростью выбрасывается в основную магистраль. На обратной стороне выпускной трубы имеется зона нагнетания. Под её воздействием теплоноситель вытягивается из байпаса. Поток увлекает за собой окружающую среду и придает ей кинетическую энергию. Таким образом, поток имеет тенденцию продолжать двигаться по всей системе. При выключенном насосе теплоноситель беспрепятственно проходит через байпас естественным образом.

Байпас в системе с циркуляционным насосом

Циркуляционные насосы требуют использования байпасов при самотечном перемещении теплоносителя. Система должна быть оснащена специальным ускорительным коллектором, использованы трубы определенного диаметра, а также соблюдены углы наклона. В этом типе установки поток воды нагнетается циркуляционным насосом, который преодолевает сопротивление потока воды в установке, увеличивая свободу распределения всей установки.

Кроме того, диаметры труб могут быть меньше, чем у самотечного типа, а меньшая тепловая инерция позволяет устанавливать нагреватель ниже котла центрального отопления. Использование насосов повышает эффективность системы отопления, но в случае их выхода из строя подача тепла будет практически прекращена. Циркуляционный насос, подключенный на обвод, исключает противоток рабочей жидкости и ее движение по замкнутому кругу, сохраняя высокую температуру в системе. Дополнительно врезается обратный клапан, предотвращающий реверсное движение теплоносителя.

Байпас в разводке теплого пола

Байпасная линия при монтаже систем теплого пола представляет часть смесительного узла. Он используется постоянно, и без него система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру 80 °С и выше. В контуре температура воды не должна быть выше 45 °С. Для сохранения нужной температуры теплоносителя в смесительном узле применяется трехходовый клапан, пропускающий ограниченное количество горячей воды.

Оставшийся объём воды проходит через обвод, смешивается с холодной водой из коллектора и поступает обратно по магистральной трубе к котлу.

Обвод в отопительной системе с твердотопливным котлом

В обвязке твердотопливного котла байпас формирует малый контур, по которому движется теплоноситель. Он подключается к подающей трубе и трехходовому клапану, установленному на обратном патрубке. Вода от теплоотдающего контура смешивается с водой из малого контура и поступает в котел, уже имея температуру около 50 °С. Большую практическую пользу имеет использование расширительного бака. В системах открытого типа, где присутствует самотечная или принудительная циркуляция горячей воды, речь идет о косвенной связи с воздухом. Расширительный бак защищает установку от чрезмерного повышения давления в случае перегрева. Дифференциальный клапан, установленный вместе с циркуляционным насосом на подающей/обратной трубе после байпаса, служит защитой в случае выхода установки из строя. Его открытие обеспечивает автоматическую работу системы. В закрытых системах защита твердотопливного котла от перегрева основывается на специальных решениях, приспособленных для сбора избыточного тепла.

Байпас играет важную роль в системах отопления, отвечая за правильное распределение теплоносителя нужной температуры на все батареи независимо от их удалённости относительно основной магистрали.




Поделиться:

Что такое байпас в системе отопления, для чего он нужен, как работает перемычка на батарее

24 Марта 2022

Просмотров:  11819

Время чтения:  13 минут

Содержание

Определение и назначение байпаса

Разновидности труб-перемычек

Схемы установки байпасов

Основные ошибки при монтаже

Коротко о главном

Что такое байпас в системе отопления и как работает перемычка на радиаторе. Для чего он нужен на батарее, как выполняется его монтаж и установка в однотрубном контуре.

Собранный и готовый к монтажу вариант байпаса

Определение и назначение байпаса

 Принято считать, что байпас в системе отопления представляет собой перемычку в виде отрезка трубопровода. Ее размещают параллельно основному пути, по которому в нормальных условиях движется теплоноситель. Данный кусок трубы врезается в систему, чтобы жидкость могла перемещаться в обход конкретного прибора или определенного трубопроводного участка. Другими словами, это альтернативный путь для теплового носителя.

Байпас на отоплении представляет собой независимую простую деталь. Однако она устанавливается в ключевых местах теплового контура. Благодаря наличию трубы-перемычки облегчаются ремонтные процессы и техническое обслуживание:

• запорной и регулирующей арматуры;

• циркуляционных электронасосов;

• полотенцесушителей, подключенных к теплоснабжению дома;

• трубопроводных разветвлений;

• отопительных приборов-радиаторов.


Подключенный радиаторный теплообменник с байпасной линией

Недостаточно знать поверхностно, что такое байпас в отоплении. Нужно более подробно рассмотреть эту тему. Ведь без так называемого обвода, который является резервным путем для перемещения теплопереносящей жидкости, не обойтись во время аварийных ситуаций. Он позволяет не останавливать все теплоснабжение здания для проведения ремонта на конкретном участке. Помимо этого, обвод даже повышает эффективность внутридомовой теплосети.

На заметку! Сейчас обязательным является наличие байпаса в однотрубной системе отопления.

Разновидности труб-перемычек

В отопительной сети устраивается три разновидности перемычки. Они отличаются способом регулирования. Поэтому имеют свои конструктивные особенности.

Ручное регулирование

Такой байпас на отопление устанавливается вместе с шаровыми кранами. Два запорных изделия монтируются на отводе, а одно — на основной магистрали. Именно с их помощью осуществляется управление потоком. Смонтированная арматура приводится в действие ручным способом. В открытом положении краны не создают никаких помех для изменения гидравлического давления. Поэтому контур продолжает работать в прежнем режиме.

Вариант байпасного узла с тремя кранами

Если на магистрали шаровый кран закрыт, тогда поток движется по трубе-перемычке. Когда нужно изменить направление теплоносителя, перекрывается арматура на обводе и открывается на основном трубопроводе.

Важно! Шаровые краны периодически необходимо закрывать и открывать, чтобы поверхности запорного механизма не прикипали друг к другу. Иначе рукоятку арматуры невозможно будет провернуть. Придется прикладывать очень большие усилия, которые могут стать причиной нарушения целостности запорного шарового механизма.

Проводится установка таких байпасов в системе отопления частного дома. Если трубопровод-перемычку и 3 крана смонтировать в квартире многоэтажного дома, тогда существует вероятность случайного перекрытия всей арматуры. Это приведет к отключению обогрева у соседей. Данный способ управления потоком также применяется при обвязке электронасоса в теплоконтуре из одной трубы.

Установленный байпасный узел с тремя кранами и насосом

Автоматическое регулирование

Этот способ управления подразумевает использование гидравлического электронасоса. Такое оборудование ускоряет поток, способствует уменьшению тепловых потерь и повышению КПД, что позволяет улучшить равномерность прогрева помещений. Монтаж байпаса в системе отопления осуществляется для обвязки перекачивающего устройства.

Автоматическое регулирование подразумевает не участие человека в процессе перенаправления потока. Он изменяет направление в зависимости от предустановленной температуры теплоносителя. Если включается электронасос, тогда перекрывается основная магистраль. Когда циркуляционное устройство перестает функционировать, поток будет двигаться прямо без затекания в обвод.

Схема движения жидкости в байпасной линии

Такая установка байпаса в системе отопления особенно актуальна для домов, в которых часто происходит отключение электричества. Ведь наличие электронасоса делает тепловой контур энергозависимым. Если отсутствует альтернативный вариант подачи электрической энергии, произойдет прекращение обогрева помещений, потому что жидкость перестанет перемещаться по внутридомовой сети. Однако этого не происходит, когда тепловой носитель может двигаться по-другому пути, в обход перекачивающего устройства. Другими словами, в теплоконтуре он начинает перемещаться по принципу естественной циркуляции.

На заметку! Наличие трубы-перемычки еще позволяет выполнить ремонт циркуляционного агрегата без остановки работы всей домашней теплосети.

Выяснив, как работает байпас в системе отопления с электронасосом, для полного понимания темы нужно еще рассмотреть клапанный и инжекционный способ автоматического управления. Первый вариант распределения жидкости подразумевает установку кранов в обводе. Благодаря такой конструкции снижается гидравлическое сопротивление. Поэтому при движении самотеком вода будет перемещаться максимально свободно.

Обводной узел с клапанным управлением

Когда работает насосный агрегат, происходит повышение давления в сети. Это приводит к увеличению скорости движения теплового носителя. Вода, пройдя по обводу, снова попадает в магистраль. Если насос установлен на подаче, тогда жидкость после перемычки устремляется к отопительным радиаторным приборам. Чтобы она двигалась в нужном направлении, дополнительно монтируют обратный клапан.

На заметку! Клапанные трубопроводы-перемычки с электрическим насосным агрегатом чувствительны к уровню загрязнения воды. Устройства могут выйти из строя из-за ржавчины, окалин и хлопьев накипи. Для предотвращения аварийной ситуации выполняют монтаж фильтра грубой очистки. Не лишним также будет сливной кран.

Инжекционная труба-перемычка автономного обогрева работает по схеме гидравлического элеватора. В основной прямой трубопровод врезается узел с электронасосом так, чтобы его вход и выход продолжались внутри главной тепломагистрали. Поэтому вначале обвода получается диффузор, а в его конце — сопло.

Устройство и работа инжекционного обводного узла

Когда работает насос, часть воды попадает в диффузор, благодаря которому увеличивается ее скорость. В результате она быстрее проходит через перекачивающий агрегат. Ускоренная жидкость возвращается в основную магистраль через сопло и увлекает за собой воду из прямой трубы, которой передается кинетическая энергия теплоносителя из обвода. В результате объединенный поток двигается с большей скоростью по тепловому контуру дома.

Инжекционный байпас в системе центрального отопления тоже обеспечивает импульс горячей воде. В такой теплосети также необходимо поддерживать чистоту теплового носителя путем установки фильтрующих элементов.

Нерегулируемая работа трубы-перемычки

Этот способ управления подразумевает монтаж байпаса в систему отопления без установки дополнительных устройств, включая арматуру. Такой обвод выглядит как обычный участок трубопровода. Его работой невозможно управлять. По этой обходной трубе тепловой носитель постоянно перемещается. Обычно она является перемычкой на батарее отопления.

Нерегулируемая перемычка-байпас

Данный вариант обвода монтируется вертикально. Он позволяет не останавливать работу всего теплового контура дома, если нужно поменять или просто отключить батарею в случае необходимости снижения комнатной температуры.

При вертикальном монтаже используют отрезок, диаметр которого должен быть чуть-чуть меньше сечения трубопроводного контура. Если выполняется горизонтальная врезка, тогда подсоединяют трубу с таким же поперечным размером, как и магистраль. При этом теплообменный аппарат подключают при использовании патрубков с меньшим диаметром.

Схемы установки байпасов

Используется несколько вариантов монтажа байпаса системы отопления с электронасосом и без перекачивающего агрегата. В каждом конкретном случае существуют определенные нюансы расположения обхода. С ними стоит познакомиться, чтобы правильно организовать работу теплового контура.

Байпасные линии могут быть с насосом или без него

Обвязка радиатора

При монтаже коллекторной и двухтрубной отопительной сети нет смысла использовать перемычку-байпас. Обвод позволяет повысить эффективность теплоснабжения, если объект обогревается однотрубным теплоконтуром. При такой схеме теплообменные аппараты подключаются последовательно к основной магистрали. Если будет отсутствовать байпас на радиаторе отопления, тогда первый прибор по ходу подачи станет сильнее всего нагреваться. В следующий за ним радиатор придет теплоноситель уже с меньшей температурой. Ее значение будет уменьшаться в каждом подключенном теплообменнике. Поэтому последний прибор может почти не нагреться. По крайней мере, он будет самым холодным.

При наличии байпаса на батарее отопления тепловой носитель разделяется. Одна его часть уходит в теплообменник и нагревает поверхности прибора. Отделившийся объем теплоносителя практически с начальной температурой перемещается в последующий радиатор. Именно перемычка на батарее отопления позволяет донести энергию с минимальными потерями.

ри наличии байпасной линии теплоноситель попадает в батарею и движется по перемычке

Обвязка полотенцесушителя

Данный сантехнический прибор — это тоже теплообменник, но только своеобразной формы. Его используют как для сушки полотенец, так и для обогрева ванной комнаты. Если установить краны и байпас на радиатор отопления в санузле, тогда батарею-полотенцесушитель можно будет отключить для ремонта, ревизии или даже замены. Перемычка обеспечивает свободный проход теплоносителя дальше по стояку.

На заметку! При установке запорно-регулирующей арматуры получится также контролировать давление, если оно резко повысится. Это позволит защитить полотенцесушитель от гидравлических ударов, что положительно скажется на его долговечности.

Обустройство узлов подмеса

Осталось выяснить, для чего нужен байпас в системе отопления со смешивающим узлом. Перемычка — это только одна часть подмеса. Она необходима, чтобы связать обратку и подачу. Вторым элементом является трехходовой термостатический клапан.

Вариант трехходовой арматуры

В работе узла подмеса нет ничего сложного. В камеру клапана поступает тепловой носитель сразу из подающего и обратного трубопровода. К одному патрубку арматуры подключается магистраль, а к другому — байпасная ветка. В камере клапана происходит смешивание теплоносителя. В результате из третьего патрубка арматуры выходит жидкость нужной температуры.

В отопительной сети байпас-перемычка вместе с 3-х ходовым клапаном может использоваться во время обвязки:

• термоаккумулятора;

• твердотопливного котлоагрегата;

• коллектора системы «Теплый пол».


Заметку! Смешивающие узлы широко используются в климатических установках. Например, они применяются для снижения температуры теплового носителя в калориферах, которые являются частью воздушного отопления.

Одна из часто встречающихся схем с узлом подмеса — это обвязка твердотопливного котла. Монтаж трехходового клапана позволяет поддерживать необходимое значение температуры в обратке. Ее минимальное значение составляет 50-60 °C. Если температура теплоносителя будет ниже, тогда в котле произойдет выделение конденсата.

При установке трехходового клапана удается образовать малый контур циркуляции. Он работает следующим образом:

1. В период розжига твердого топлива и во время работы электронасоса в клапане перекрыт патрубок, который соединен с внутридомовым контуром. Поэтому нагретая в котле вода затекает в байпасную линию и через арматуру возвращается в теплогенератор.

2. Как только температура теплового носителя достигнет заданного значения, происходит открытие прохода в клапане со стороны отопительной сети дома и вода начинает циркулировать по большому внутридомовому контуру.

3. Теплоноситель отдает часть тепла в батареях, поэтому он остывает. Если его температура в обратке возле котла становится равна 50-60 °C, происходит подмес воды из подачи. Из-за этого в теплогенератор не возвращается слишком холодная жидкость, что предотвращает появление конденсата.


На заметку! Чугунный теплообменник в твердотопливном котле может треснуть, если будет большой перепад температуры. Аварийную ситуацию предотвращает именно байпасный узел.

Такой же принцип работы у байпаса-перемычки вместе с 3-х ходовым клапаном при обвязке гребенки системы «Теплый пол». Арматура позволяет смешивать теплоноситель и поддерживает его температуру в пределах от 35 до 45 °C. Аналогичным образом используется трехходовой клапан и труба-перемычка при обвязке термоаккумулятора. Только в этом случае устанавливается 2-е арматуры. Перед емкостью клапан монтируется на обратке, после нее — на подаче. Из-за этого выполняется устройство двух перемычек-трубопроводов.

Основные ошибки при монтаже

Чаще непрофессионалы допускают две основные ошибки:

• при обвязке батареи устанавливают на прямой трубе-перемычке шаровый кран, чтобы весь тепловой носитель проходил через теплообменник в комнате;

• используют трехходовой кран и перемычку в качестве узла подмеса при подключении радиатора для регулировки в нем тепловой отдачи.


Стоит уточнить, перечисленные случаи не являются ошибками, если монтаж выполняется в частном доме. Ведь в нем создается автономная отопительная сеть, от работы которой не будет зависеть обогрев у соседей. Однако в многоэтажном доме перечисленные ошибки существенно ухудшат обогрев в соседних квартирах. Они приводят к разбалансировке теплоконтура.

Коротко о главном

Байпас — это перемычка между подачей и обраткой или обход определенного участка отопительной сети. Он нужен, чтобы не отключать все теплоснабжение в доме, если необходимо отремонтировать обвязанное оборудование — батарею, полотенцесушитель. Обвод также используется для установки электронасоса. При его наличии контур будет продолжать обогревать помещения, даже если произойдет прекращение подачи электричества. При этом насос всегда можно отключить для ремонта или замены.

Байпас-перемычка может иметь вид трубы без регулировки. Обвод также создается с клапанным или инжекционным автоматическим управлением при обязательной установке электронасоса. Труба-перемычка еще может иметь ручное регулирование при использовании только одних шаровых кранов.

Байпасная линия также используется при установке трехходового клапана во время обвязки коллекторов теплого пола, твердотопливного котлоагрегата, термоаккумулятора и даже калорифера воздушной отопительной сети. Арматура и перемычка-трубопровод применяется при создании узла подмеса. Однако его никогда не монтируют при обвязке радиатора-теплообменника в многоквартирных домах. Это одна из распространенных ошибок.

Как думаете — почему раньше во время строительства многоэтажных домов в кухонных помещениях не делали перемычку-байпас, когда устанавливали радиатор?
