Заземление контур: Контур заземления

Контур заземления

Контур заземления классически представляет собой группу соединенных горизонтальным проводником вертикальных электродов небольшой глубины, смонтированных около объекта на относительно небольшом взаимном расстоянии друг от друга.

В качестве заземляющих электродов в таком заземляющем устройстве традиционно использовали стальной уголок либо арматура длинами 3 метра, которые забивали в грунт с помощью кувалды.

В качестве соединительного проводника использовали стальную полосу 4х40 мм, которая укладывалась в заранее подготовленную канаву глубиной 0,5 — 0,7 метра. Проводник присоединялся к смонтированным заземлителям электро- или газосваркой.

Контур заземления для экономии места обычно «сворачивают» вокруг здания вдоль стен (по периметру). Если взглянуть на этот заземлитель сверху, можно сказать, что электроды смонтированы по контуру здания (отсюда и название).

Таким образом контур заземления — это заземлитель, состоящий из нескольких электродов (группы электродов), соединенных друг с другом и смонтированных вокруг здания по его контуру.

Контур заземления: классический или современный?

Классический контур заземления	Современный контур (модульное заземление)
Большая площадь установки	Крайне малая площадь установки (вплоть до монтажа в подвале дома)
Необходимы сварные работы	Все элементы заземлителя легко соединяются резьбовыми соединениями (не влияет на механические и электрические свойства заземлителя)
Требуется резка материала	Все детали изготовлены промышленным способом с гарантировано высоким качеством
Требуется транспортировка грузовым автомобилем	Полутораметровая упаковка штырей и коробка с дополнительными элементами умещается в обычный легковой автомобиль
Длительный и физически тяжелый процесс установки, требующий привлечения сварщика	Быстрая установка своими силами. Для установки заземлителя требуется только один человек. Элементы конструкции имеют вес не более 2х килограмм.

Классический контур заземления

Классический контур заземления из стального уголка и арматуры имеет один большой плюс — его цена. Использование дешевого стального проката (уголок и полоса) удешевляет стоимость деталей до минимума. Но с другой стороны у классической схемы есть масса минусов:

• большая площадь заземлителя (часто необходимо более 10 электродов)
• необходимость резки материала на куски нужного размера (по 2-6 метра)
• необходимость транспортировки материала до места установки грузовым автомобилем
• трудоемкий и длительный процесс установки, требующий забивания уголков-электродов и проведения сварочных работ, требующих квалифицированных специалистов и специального оборудования
• недолгий срок службы такого заземления
• необходимость получения множества разрешений при строительстве заземления в городской черте (особенно при плотной застройке)

Современный контур заземления

Преодолеть недостатки классического контура заземления помогли технологии и промышленное производство компонентов. Заложив в основу системы нового типа идею обычного «конструктора», разработчики создали набор унифицированных элементов. С помощью этих элементов / модулей можно легко и быстро самостоятельно построить контур заземления из очень глубоких (до 30 метров) электродов без необходимости применения специальной техники, оборудования и навыков.

Система нового типа получила название — «Модульное заземление ZANDZ».

Заземлитель современного контура заземления представляет собой одиночный составной электрод глубиной до 30 метров, состоящий из легко соединяемых между собой полутораметровых отрезков — стержней / штырей.

Монтаж заземления из такого электрода осуществляется обыкновенным бытовым строительным электрическим отбойным молотком.

Строительство современного контура заземления не требует специальных навыков и может осуществляться силами одного человека.

Как правильно сделать контур заземления в частном доме своими руками

8 декабря 2020

Мечтая о беззаботной жизни в уютном частном доме, многие совершенно забывают о банальных мерах безопасности.

Это касается не только охранных систем, но и более важных конструкций, таких как громоотвод и заземление.

Главная проблема в том, что эти вещи кажутся обыденными, или наоборот абсолютно ненужными. Большинство новоиспеченных владельцев частных домов абсолютно не уделяют внимание этому вопросу, сталкиваясь с регулярными поломками бытовой техники и электроники.

Организация правильного заземления в электросети частного дома — это не потребность, это необходимость. Такая система позволяет обезопасить процесс пользования бытовыми электроприборами, и в то же время уберечь вас от колоссальных трат в случае их поломки из-за коротких замыканий и скачков напряжения.

Хотя сами контуры представляют собой вполне понятные конструкции, есть очень много нюансов, включая расчетные требования под каждый вид жилых домов. Именно поэтому мы вам расскажем не только как правильно сделать контур заземления, но и как выполнить расчеты, подготовиться к процедуре материально, подобрать необходимый инструмент.

Особенности и принципы работы заземления

Предназначение и задачи контура заземления вполне способны охарактеризовать и саму конструкцию.

Заземление — это соединение из всех элементов и «участников» электросети с заземляющим контуром, позволяющим при возникновении токов утечки безопасно отвести их в землю.

Повреждение изоляции, короткие замыкания, и практически любые другие неприятности, которые только могут возникнуть в процессе эксплуатации приборов, могут быть нивелированы за счет правильно смонтированного контура заземления.

Простыми словами — при повреждениях электропроводки электрический тока не причинит вреда вам и вашим близким.

Главная опасность коротких замыканий в том, что они не только выводят из строя электроприборы, весь накопившийся потенциал при первой же возможности будет передан проводнику, которым в случае прикосновения к оголенным проводам является именно человек. Заземление и призвано взять на себя задачу по безопасному отводу электричества в грунт при поломках в электросети.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

• Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
• Штыри (металлический уголок) — толщина металла не менее 4 мм.
• Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
• Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Технические требования к сопротивлению заземляющих контуров

С теорией разобрались, можно переходить и разбору технической составляющей данного вопроса. Для частных домов предварительно стоит изучить главу 1.7 ПЭУ, которая регламентирует монтаж контуров заземления в сетях до 1000В. Именно в эту категорию входят все жилые частные дома, поэтому при подборе компонентов нужно руководствоваться именно этим стандартом.

В соответствии с этим документом сопротивление может достигать нескольких показателей:

• До 0. 5 Ом для электроустановок напряжением свыше 1000 Вольт с большими токами замыкания на землю (более 500 А).
• До 4 Ом для установок до 1000 Вольт (нужная нам категория частных домов, дач, коттеджей).
• Не более 10 Ом для электроустановок с напряжением свыше 1000 В и маленькими токами замыкания на землю.
• Не более 10 Ом, если общая суммарная мощность электроустановок не превышает 100 кВА.

Вот так и выглядит нормативная документация, позволяющая подобрать правильные параметры контуров заземления при подборе материалов и компонентов для их монтажа. Теперь же перейдем к изучению сами конструкций, позволяющих эффективно отводить большие токи замыкания в землю.

Разновидности контуров и схемы заземления

Скорость отвода тока в землю напрямую зависит от эффективности самой системы. Заземления конструктивно очень схожи с громоотводами, поскольку выполняют одну и ту же задачу, но это касается и технической составляющей.

Чем больше электродов будут одновременно отводить электрический заряд, тем меньше времени потребуется для этого.

Существует три типа заземления:

• Модульно-штыревая — наиболее простой вид контуров, представляющий собой аналог громоотвода в виде одиночного электрода, уходящего вглубь земли. Из-за малой эффективности и узкого применения из-за отличий в твердости грунтов, практически не применяется. Несмотря на это, данный вариант намного эффективнее, чем полное отсутствие заземления в доме или на даче.
• Линейный — компромиссное решение, поскольку эффективность разомкнутого контура значительно ниже замкнутых. Тем не менее в случае отсутствия необходимого количества пространства, линейный контур может здорово спасти ситуацию. Технически он представляет цепочку электродов, расположенных на одной линии, или по кругу на расстоянии 1-1,5 единицы относительно длины электрода. Для большей эффективности придется увеличить точек отвода.

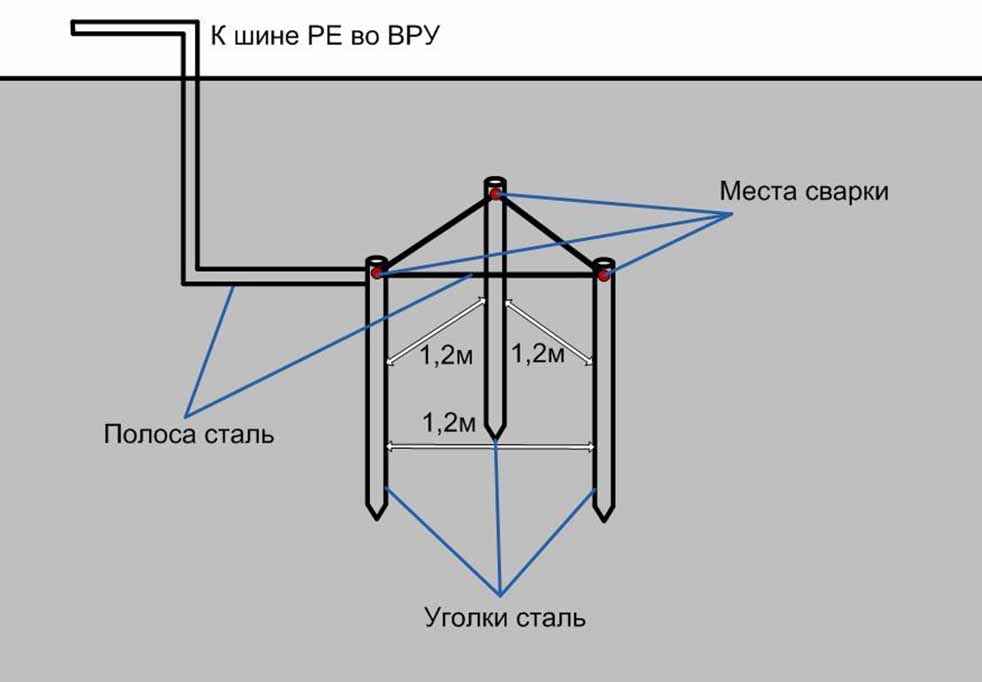

• Замкнутый контур (треугольник) — наиболее эффективный метод защиты от замыканий и перепадов напряжения в сети. Замкнутый треугольник позволяет быстро и эффективно отвести большой ток утечки без необходимости углубления электродов на большую глубину. Жесткое соединение штырей позволяет существенно повысить качество и эффективность контура, при этом схема позволяет существенно снизить затраты на установку.

Давайте разберем именно последний вариант, поскольку рекомендуется использовать именно этот вариант в частных жилых домах, дачах или коттеджах.

Конструкция достаточно проста, вам понадобится:

• Три заостренных прута равной длины — 2-3 метра.
• Три соединительных полосы равной длины — 1,2-1,5 метра.

Эти компоненты соединяются в равноугольный треугольник, из каждой вершины которого отходит по одному штырю. Для соединения лучше всего использовать электросварку, которая превратит все компоненты в надежный монолитный контур заземления.

Необходимые параметры каждого элемента мы рассматривали в начале этой статьи, поэтому сейчас стоит упомянуть о глубине и размерах треугольника.

Минимальное заглубление составляет 0,5 метра, при этом по возможности стоит увеличить этот параметр. Длина штырей находится в пределах 2-3 метров, при этом расстояние между ними в готовой конструкции варьируется от 1,2 м до 1,5 метра, на ваше усмотрение.

Вкапывать такой контур стоит в любом удобном месте недалеко от жилого дома на глубину, указанную выше. Если же вы жестко ограничены в площади участка, стоит обратить внимание на другие схемы заземлений. Помните — малоэффективное заземление лучше, чем его полное отсутствие.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

• УШМ для резки и зачистки швов.
• Гаечные ключи М12 и М14.
• Штыковая лопата для рытья траншеи до места установки контура.
• Кувалда для заглубления токоподводящих штырей.
• Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

• Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
• Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
• Болты М12 или М14 с шайбами и гайками — 2 шт.
• Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю. Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Готовые комплекты или ручная сборка?

У многих владельцев, решивших сделать контур заземления своими руками может возникнуть резонный вопрос — не проще ли воспользоваться готовыми комплектами заземления?

Нет, не проще, точнее не всегда проще, а иногда и дороже. Готовые комплекты являются компромиссным решением, поскольку с экономией времени вы получаете более высокую стоимость, при этом не всегда надлежащее качество материалов.

В большинстве магазинов продают модульные или линейные контуры, которые сравнительно дешевле, но при этом не всегда обеспечивают должного качества проводимости электричества.

Самостоятельно подобрав и соединив все компоненты вы будете на 100% уверены в качестве заземляющего контура, соответственно и в безопасности всего дома. Но не стоит отказываться от готовых комплектов — они прекрасно подойдут для обустройства небольшой дачи или коттеджа, гаражей и подсобных помещений, оборудованных электросетью.

Перед тем как вы закопаете всю конструкцию, необходимо выполнить окрашивание видимой части контура для надежной защиты от коррозии. Лучше всего зачистить всю плоскость элементов, поскольку некачественная подготовка перед покраской приведет к ускоренной коррозии металла.

После выполнения всех монтажных работ вам необходимо зарыть траншеи. Еще один совет — перед закапыванием можно залить свежий грунт соляным раствором, который повышает проводимость контура. Чтобы его приготовить руководствуйтесь пропорцией 2-3 кг соли на 10 литров воды. После нужно тщательно утрамбовать почву для лучшего контакта с контуром, малая плотность негативно сказывается на показателях сопротивления грунта.

Нюансы и подводные камни в использовании контура заземления

Как бы хорошо вы не произвели расчеты количества и качества материалов, есть нюансы, которые не зависят от них, но об этом должен знать каждый домовладелец.

В первую очередь речь идет о сопротивлении самого грунта, ведь оно разнится, в зависимости от его характеристик. Например сопротивление торфа составляет всего 20 Ом на 1 куб.м, а вот показатели песка могут достигать 1000 Ом на 1 куб.метр. Чернозем и глина практически не отличаются по своим характеристикам, их сопротивление на 1 куб. метр составляет 50 Ом и 60 Ом соответственно.

Также на уровень сопротивления влияет глубина водного горизонта, чем ближе он к поверхности, тем меньше сопротивление грунта. Обязательно учтите какой именно тип грунта в вашем регионе, и определите хотя бы приблизительные показатели сопротивления, так вы будете уверены в качестве работы заземления.

Итак, мы разобрали все важные особенности и требования к заземляющим контурам для частных домов. Если вы не знали как правильно сделать контур заземления, здесь рассмотрены все схемы, особенности и специфика процесса монтажа подобных систем.

Как проверить контур заземления после установки?

Все описанные ниже действия нужно проводить перед засыпкой траншей, поэтому не стоит спешить, повторная проверка позволить быть ещё более уверенным в надежности конструкции.

В первую очередь проведите визуальный осмотр:

• Проверьте места соединения элементов на качество сварки, а также наличие трещин.
• Исследуйте отсутствие следов повреждения соединительного провода и металлической полосы.
• Осмотрите качество окрашивания элементов, при необходимости исправьте поврежденные места.

По такому же принципу необходимо проводить ежегодный контроль состояния контура заземления частного дома. Благодаря этому он будет работать долгие годы, без необходимости замены элементов.

Кроме этого, стоит уделять внимание и периодическим проверкам физических показателей контура, таких как сопротивление. ПЭУ гласит, что общее сопротивление всех повторных заземлений в любое время года не должно превышать 10 и 20 Ом для сетей с напряжением 380 В и 220 В соответственно. При этих же напряжениях сопротивление каждого отдельного элемента заземления не должно превышать 30 Ом и 60 Ом для сетей 380 В и 220 В соответственно.

Обязательно помните — кроме соответствия техническим параметрам, заземляющий контур должен соответствовать всем требованиям стандартов ГОСТ и ПЭУ, регламентирующих этот вопрос. Только полное их соблюдение позволит быть уверенным в работе заземления для частного дома на 100%.

Финальная стадия — ввод заземления в дом

Хотя все уличные работы по организации заземляющего контура мы уже разобрали, нужно еще подумать о соединении электропроводки и контура заземления.

Для соединения нужно использовать такую же шину, как и для соединения проводников. Лучше всего постараться «дотянуть» металлическую шину прямо к электрощитку, но если это не удастся, стоит сделать это хотя бы с наружной стороны дома, и после соединить при помощи медного провода сечением 6-10 мм2.

Если вам кажется что всё настолько просто, не забывайте о том что есть несколько схем подключения — TN-C-S и TN-S.

Схема TN-S — наиболее современный и надежный тип электропроводки. Такая схема совместима с трансформаторами с глухозаземленной нейтралью, при этом проводники N и PE разделены на протяжении всей линии от подстанции до потребителя. Этот вариант подразумевает использование пятижильного кабеля, благодаря чему обеспечивается максимальная эффективность и безопасность.

Схема TN-C-S — отличный вариант организации заземления на временной основе. Исходя из этой схемы, нейтральная жила N пересекается с проводником PE, при этом в таком случае необходимо несколько точек заземления. От подстанции проводится общий провод PEN, который на подводе к жилому дому разделяется на PE и N. Чаще всего подобные схемы применяются на участках новостроя, или при отсутствии современной электросети в регионе. В последнем случае необходимо дождаться проведения полноценной пятижильной системы службами электросетей.

Главным недостатком второго варианта является необходимость прокладки проводки трехжильным кабелем, который впоследствии всё равно придется заменить более надежным пятижильным. Также при необходимости подключения трёхфазной сети 380В необходимо использовать всё тот же пятижильный кабель. Исходя из всего этого выходит что затраты на монтаж проводки по этой схеме является экономически невыгодным.

Если изначально позаботиться о прокладке правильного типа проводки, внедрение заземления не станет для вас проблемой. Кроме этого, применение пятижильной линии позволит существенно сэкономить, поскольку вам не придется повторно заниматься прокладкой электросетей в собственном доме.

Теги:

• электромонтаж

Оцените материал:

Оставить комментарий / Всего комментариев: 0

Оставить комментарий

Что такое контур заземления?

Заземляющая петля — это, по сути, то, что происходит, когда два отдельных устройства (A и B) подключаются к земле разными путями, а затем также соединяются друг с другом другим путем, образуя петлю. Когда создается контур заземления, ток может течь в непредвиденных направлениях. Ток может течь на землю через собственный путь заземления устройства или он может сначала течь к другому устройству, прежде чем уйти на землю из-за разницы электрических потенциалов между устройствами. Этот непреднамеренный ток приводит к тому, что системный шум или помехи передаются на близлежащие устройства.

Влияние контуров заземления

Контуры заземления очень заметны на аудиооборудовании, поскольку они могут вызывать гудящие или жужжащие звуки, которые, как правило, нежелательны для аудиосигнала.

Одним из примеров возникновения контура заземления является простая установка портативного компьютера и динамика с питанием от сети переменного тока. Когда динамик используется ноутбуком, подключенным через аудиокабель, когда и ноутбук, и динамик подключены к сети переменного тока, динамик может издавать жужжащий звук. Эту проблему можно решить, отключив зарядное устройство ноутбука от сети, что разорвет контур заземления. Этот сценарий может произойти или не произойти в зависимости от заземления дома или заведения.

Другими эффектами контуров заземления являются помехи при передаче данных, радиочастотные помехи и шум источника питания.

Решения для контуров заземления

Если вы столкнетесь с контуром заземления на своих устройствах, не беспокойтесь. Заземляющие контуры легко устранить, как только вы их поймете.

1. Используйте одну вилку переменного тока

Большинство проблем с контуром заземления можно устранить, просто подключив устройства к одному источнику переменного тока с одинаковым заземлением. Тем самым вы уменьшите разницу электрических потенциалов между заземлениями устройств.

2. Подъем заземления

Один из самых простых способов устранения контура заземления — перерезать путь заземления от одного устройства к другому. Тем самым он разрывает петлю, образовавшуюся в земле. В настоящее время большинство аудиоустройств имеют переключатель заземления, так что можно легко отключить заземление от одного устройства. Если переключатели заземления недоступны, вы можете просто сломать или отсоединить заземляющий экран на одном конце кабелей, используемых между устройствами.

3. Трансформатор аудиоизоляции

Это устройство вставляется вдоль аудиотракта. Он содержит трансформатор, который изолирует аудиоземлю и сигнал между источником и выходом. Обычно используется трансформатор 1:1, но можно использовать и другие трансформаторы для повышения уровня выходного сигнала.

4. Силовой развязывающий трансформатор

Вы также можете устранить контур заземления, изолировав прямое подключение устройства к земле переменного тока с помощью силового развязывающего трансформатора. Он похож на аудиоизолирующий трансформатор, но изоляция вставляется со стороны питания, а не со стороны аудиовыхода.

ССЫЛКИ:

• Класс CEDIA EST016 (2008 г.). Понимание, поиск и устранение контуров заземления .
• Аналоговые устройства (2011 г.). Разрыв контуров заземления с функциональной изоляцией для уменьшения количества ошибок при передаче данных .

Общие сведения о контурах заземления — рекомендации по применению

---

Контуры заземления могут создавать серьезные неудобства в системах сбора данных HVAC, поскольку их трудно обнаружить. В большинстве случаев они не причиняют вреда, но могут вызвать непредсказуемые проблемы спустя годы после установки!

Что такое контур заземления?

Контур заземления образуется, когда между клеммами «заземления» на двух или более единицах оборудования имеется более одного токопроводящего пути. Проводящая петля образует большую рамочную антенну, которая легко улавливает токи помех. Чем больше петля, тем больше помех; если вы используете стальной каркас здания в качестве земли, то петля может быть такой же большой, как и все здание. Сопротивление в заземляющих проводах превращает токи помех в колебания напряжения в системе заземления. Земля больше не стабильна; поэтому сигналы, которые вы пытаетесь измерить и которые относятся к этой земле, также нестабильны и неточны.

Наземные символы

Мифология заземления

Универсальная концепция, которой учат в технических школах и инженерных колледжах, заключается в том, что «земля» всегда имеет нулевое напряжение, может бесконечно поглощать электрический ток и мгновенно безвредно рассеивать его. Однако идеальное основание является лабораторной абстракцией и не существует в реальном мире.

Настоящие земли являются проводниками, поэтому между всеми точками заземления существует определенное сопротивление электрическому току. Это сопротивление может меняться в зависимости от влажности, температуры, подключенного оборудования и многих других переменных. Сопротивление всегда может позволить электрическому напряжению существовать на нем. Большие токи, протекающие через заземление, вызовут падение напряжения в заземляющих проводниках, и для их рассеивания потребуется время.

Департамент сельскохозяйственной инженерии Мичиганского государственного университета измерил сопротивление заземления на входах в систему электроснабжения и обнаружил, что значения сопротивления земли могут различаться до 2 вольт. Фактически, Национальный электрический кодекс (NEC) допускает изменение заземления на величину до 2,5 % от напряжения ответвленной цепи или 3 вольта RMS для цепи 120 В переменного тока (см. «Ссылки» ниже для получения дополнительной информации об исследовании штата Мичиган и NEC код).

Понимание того, что идеального заземления в реальном мире не существует, является первым шагом к устранению помех контура заземления, когда они возникают. Если вы помните, что каждое заземление в здании имеет разный и произвольный «нулевой» потенциал, то вы сможете разработать подходящие системы заземления.

Если земля такая плохая, то зачем вообще земля?

Площадка нужна по двум причинам: безопасность и безопасность.

В статье 250 NEC указано, что изолированные вторичные обмотки понижающих распределительных трансформаторов должны быть заземлены на входе в здание. Земля представляет собой медный стержень, вбитый в землю не менее чем на 8 футов. NEC требует, чтобы каркас из конструкционной стали, водопроводные трубы и другие крупные металлические объекты были соединены с площадкой входа в здание. Если изоляция провода повреждена или провод непреднамеренно отсоединился и коснется металлического предмета, от силового распределительного трансформатора на землю потекут большие токи короткого замыкания. Эти чрезмерные токи размыкают предохранители и автоматические выключатели, не позволяя оборудованию находиться под более высоким потенциалом, чем ближайшая раковина или строительная конструкция. Если заземление в распределительном щите по какой-либо причине отключается, то заземление входа питания в здание на трансформаторе обеспечивает протекание чрезмерного тока короткого замыкания, размыкание предохранителей и автоматических выключателей. Защита здания от пожара и защиты находящихся в нем людей от поражения электрическим током является основной функцией системы заземления распределения электроэнергии.

Вторая проблема безопасности — поддерживать оборудование в пределах нормального диапазона рабочего напряжения. Большинство современных контроллеров с прямым цифровым управлением (DDC) будут работать без заземления где бы то ни было. Единственная загвоздка в том, что незаземленное оборудование может накапливать большие статические заряды из-за утечки изоляции. Первый человек, который подойдет и прикоснется к оборудованию, получит очень неприятный шок. Если статический заряд становится достаточно высоким, он разряжается на ближайший проводник с более низким потенциалом. Мгновенные разрядные токи могут достигать нескольких тысяч ампер и разрушать электронные компоненты системы. Заземление системы позволяет рассеять заряды без повреждений.

Помехи сигналам от контуров заземления

Контуры заземления позволяют электрическим и магнитным помехам создавать источники шумового напряжения. Эти источники напряжения добавляются к измеряемому сигналу и неотличимы от правильного сигнала. Контроллер, не зная, что он считывает неправильное значение, выполняет неправильное управляющее действие. Это может привести к некомфортным условиям для жильцов. Это также может привести к колебаниям механического оборудования, что приведет к преждевременному износу оборудования.

Помехи сигналам из-за магнитной индукции

Основными источниками этих проблем с шумом являются магнитная индукция и дисбаланс грунта.

Любая петля из проводящего материала образует одновитковый трансформатор, если присутствует магнитное поле, а магнитные поля возможны везде, где используется переменное напряжение. Магнитные поля создаются переменным напряжением, текущим по проводу, двигателями или флуоресцентными лампами. В цепях очень низкого уровня болтающиеся провода, движущиеся в магнитном поле земли, могут даже вызвать проблемы. Магнитное поле вызывает протекание тока в петле из проводящего материала, а сопротивление петли создает напряжение из этого протекающего тока.

Чем интенсивнее магнитные поля или чем выше частота магнитных полей, тем больше течет ток. Закон Ома гласит, что ток, умноженный на сопротивление, равен напряжению. Таким образом, чем больше ток, тем больше источник шума напряжения.

На левом рисунке ниже показан контур заземления под воздействием магнитного поля. Магнитное поле вызывает протекание электрического тока в контуре заземления. Сопротивление контура преобразует поток тока в источник напряжения между входом заземления контроллера и клеммой заземления датчика, как показано на правом рисунке ниже.

Контур заземления в магнитном поле (вверху слева) и напряжение датчика и напряжение контура заземления (вверху справа)



Помехи сигналам из-за дисбаланса заземления

Электрические нагрузки могут различаться в разных зданиях, что приводит к возникновению различных токов в системе заземления. Если в системе заземления протекает большой ток, а датчик помещен в цепь с заземлением, которая также имеет контур заземления, то к сигналу будет добавлена ​​разница напряжений между двумя точками заземления.
На рисунке внизу слева показан источник тока короткого замыкания, подающий ток в систему заземления. Если, как в исследовании штата Мичиган, напряжение в системе заземления составляет два вольта, то к сигналу датчика добавляется напряжение неисправности в два вольта, как показано на рисунке ниже справа.

Дисбаланс заземления (слева) и напряжение датчика и напряжение контура заземления

Замыкание

Контур заземления может сделать самую лучшую систему управления неэффективной. Если вы считаете, что контуры заземления могут вызывать проблемы с вашей системой HVAC/R, позвоните своему представителю BAPI или загрузите Примечание по применению BAPI: Избегайте контуров заземления с нашего веб-сайта www.bapihvac.com

Ссылки

ANSI/NFPA 70 , Национальный электротехнический кодекс 2002 г. – Национальная ассоциация противопожарной защиты
Стратегии строительства для минимизации паразитного напряжения на молочных фермах, Университет штата Мичиган
Генри Отт, Методы шумоподавления в электронных системах, 2-е издание, Wiley and Sons, NY, NY, 1988

Университет штата Мичиган.

Исследование и код NEC

Департамент сельскохозяйственной инженерии Мичиганского государственного университета измерил сопротивление заземления на входах в систему электроснабжения и обнаружил:
«Если заземляющий стержень сервисной панели вбит на 8 футов во влажную землю, которая не является настоящим песком, сопротивление между этим заземляющий стержень и земля могут быть всего 20 Ом. Предположим, что когда в здании используется электроэнергия, одна десятая ампера тока нейтрали течет на землю через заземляющий стержень. Основной электрический закон, называемый законом Ома, гласит, что ток, умноженный на сопротивление, равен напряжению. Умножение тока заземляющего стержня (0,1 ампера) на сопротивление заземляющего стержня (20 Ом) дает 2 вольта. Если один щуп вольтметра коснется заземляющего стержня, а другой щуп вольтметра воткнут в землю настолько далеко от заземляющего стержня, насколько досягают выводы, счетчик покажет приблизительно 2 вольта».

Код NEC

Национальный электротехнический кодекс (NEC) также не помогает решить проблему.
