Запальник для газового котла аогв: Трубка запальника ЖМЗ 431005 АОГВ-11.6 Универсал купить по цене 1 014 руб. с быстрой доставкой по России в каталоге интернет-магазина компании Вест

Запальники для газовых котлов АОГВ Жуковский. Общий обзор.

   Запальники для газовых котлов АОГВ Жуковский. Краткий экскурс.

Вступление

Пальник — приспособление, служившее для воспламенения заряда в пушке. Пушкой в нашем случае является горелка котла, которая воспламеняется от нашего запальника. Она как бы прикуривает от его постоянно горящего пламени. Причем, после того, как горелка прикурила, запальник также продолжает работать. Отработав положенное время для достижения указанной нами температуры, горелка отключается. Запальник котла продолжает гореть. И эти циклы прикуривания и выключения горелки бесперерывны на весь период работы котла.
Кроме осуществления функции поджига горелки котла, запальник осуществляет еще одну серьезную миссию, — нагревает термопару газового контроля. Если пламя запальника, по какой либо причине потухнет, его задует или еще что-либо произойдет, нагретая термопара остынет, перестанет вырабатывать термо ЭДС, после чего отключится электромагнитный клапан, который в открытом положении обеспечивает доступ газа к котлу. Сейчас нет смысла описывать то, как работает вся автоматика, но если интересен именно этот момент, —  подробнее здесь. Т.е. фактически, пока горит запальник и весь котел работает. Потух запальник, — котел выключился.
Эта цикличность существует во всех без исключения энергонезависимых газовых автоматиках, какие бы они не были и на каких бы газовых котлах не устанавливались.

В различных видах энергонезависимых автоматик, устанавливаемых на котлы АОГВ Жуковского завода и запальники различны. Здесь мы приведем те комплектующие, о которых мы уже достаточно хорошо знаем. Возможно, что удастся скоро продолжить совершенствование в знаниях по данному вопросу.

Неисправности

Стоит сразу отметить, что мы не знаем ни одной неисправности котла, напрямую связанную именно с запальником (или пилотной горелкой, как его еще называют). Есть некоторые примеры неисправностей, которые имеют место, но методы их решения не обращают внимание непосредственно на запальник.

Например:

1. Согласитесь, что кривое, торчащее во все стороны из конца запальника пламя, — это не неисправность?
2. А когда газ на запальник идет напрямую и сразу, без нажатия на кнопку электромагнитного клапана, просто при открытии газового крана трубы, ведущей к котлу, — это скорее неисправность газового блока, а не запальника?
3. И когда газ сочится из-под прокладки запальника и у котла попахивает газом, — это опять к этой бедной трубочке с жиклером на конце не имеет никакого отношения?

Логично?

Да. Все этот так. Но, в этих случаях необходимо заменить опять же не сам запальник, а всего лишь прокладку запальника, через которую сочится газ, и сразу надо заменить диафрагму верхнего клапана в блоке Эконом, если запальник продолжает гореть даже при отщелкнутой кнопке электромагнитного клапана.

А сама практика постоянно доказывает то, что когда пламя запальника, бьющее немного в сторону, вдруг начинает недостаточно концентрированно подогревать термопару газ контроля, так необходимую нам для удержания электромагнитного клапана в открытом положении, — в этом случае запальник точно подлежит замене.

Почему?

Обычно пламя запальника потихоньку изменяется по причине его естественного старения и обычного прогара наконечника (или жиклера). Во-первых,  не всегда доходят до этого руки, а во-вторых, зачем все это делать, если котел пока и так работает? Ответ на эти вопросы с учетом опыта такой: А чтобы избежать сильной головной боли при проявлении еще какой-нибудь неожиданной и сложной неисправности. Когда котел просто станет невозможным запустить, как говорится,  на ровном месте. Когда, казалось бы, элементарные неполадки в итоге будут представлять собой такой «комплексный обед», что даже правильная диагностика может запросто зайти в тупик и, как всегда и мы наблюдаем, начнется замена всего под ряд, лишь бы котел запустился. Вплоть до замены котла. А это неприемлемо. Это никого ничему не учит и расстраивает. Это, так сказать, плюет в лицо профессионалу по ремонту и доказывает его не любовь к работе. Если кто-то из профессионалов именно по ремонту Вам советует, намекая на фатальные, частые неисправности заменить котел новым, лично для нас с таким советом он совсем не победитель, а проигравший. Зачем тогда было и приходить? Чтобы квалифицированно такое подсказать? Поэтому, мы здесь и обращаем наше с Вами внимание на всякие тонкости самым особым образом,  и работа запальника газового котла АОГВ Эконом является одной из них, и, кстати, в итоге может оказаться решающей. Особенно, когда котел не новый, а прослужил уже достаточный срок. Такие вот дела.

Далее

Цель данного труда точно и быстро определить, и заказать тот запальник, который у Вас на котле установлен. Диаметр штуцера для подключения запальников на блоке Эконом, как старого, так и нового образца — М 12 наружная резьба.
Все запальники старого образца, без исключения, которыми оснащались газовые котлы с отечественным блоком Эконом, выпуска до 2002 г. заводом и нами называются «Узел запальника«.

Устройство

В нашем случае Запальник — это обыкновенная медная трубка, где на одном конце жиклер, а на другом конце гайка для подключения к блоку Эконом.

Старый образец

Если отвернуть гайку Наконечника, то под этой конструкцией скрывается обыкновенный жиклер.

Самое интересное начинается при рассматривании Наконечника Узла запальника. На этом усиленном элементе мы видим несколько отверстий, назначение которых нам необходимо знать. Это может сильно помочь для понимания его работы, а также для правильной прочистки.

Согласно цифрам на фото:
1. Это отверстие для обеспечения подсасывания воздуха в пламя запальника. Без них обеспечить стабильное горение практически невозможно Таких отверстий два. Расположенны они прямо друг напротив друга.
2. Это отверстие обеспечивает нам подогрев термопары. И именно оно должно быть всегда идеально чистым.
3. Это отверстие необходимо для прикуривания основной горелки.
4. Эти отверстия необходимы для стабильности горения пламени в отверстии № 3. Без них это просто невозможно. Это как бы отверстия, «передающие» пламя дальше.

Новый образец

Здесь нет наконечника и на конце расположен только «голый» жиклер. Он «голый», т.е. без всяких защит потому, что пламя запальника уходит вверх и поворачивается при помощи Гуська в сторону термопары. Вся эта конструкция показана ниже на фото.

Теперь, когда мы более-менее познакомились с устройством и принципом работы, переходим к представлению самих образцов запчастей этого раздела. Известные нам Узлы запальника отличаются только длиной. По конструкции все они одинаковы. Ниже мы приводим информацию, которая нам известна. Замеры носят приблизительный характер и указаны для ориентира. Неожиданностей здесь не возникает.

Старый образец

1. Для любого газового котла АОГВ-11,6 Эконом выпуска до 01.02.2002 г. Длина от нижнего изгиба до гайки по прямой 38 см. Артикул 336010.

2. Для всех газовых котлов АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1 Эконом выпуска до 01.06. 1996 г. Длина от нижнего изгиба до гайки по прямой 59 см. Без артикула.

3. Для всех газовых котлов АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1 Эконом выпуска с 01.06. 1996 г. по 01.02.2002 г. Длина от нижнего изгиба до гайки по прямой 50 см. Артикул 301041.

Новый образец

Запальники нового образца конструктивно отличаются от запальников старого, поскольку имеют другой вариант крепления около горелки котла.

1. Запальник для газового котла АОГВ-11,6 Эконом выпуска с 01.02.2002 г. и по сей день. Длина от нижнего изгиба до гайки по прямой 41 см. Артикул 390004.

2. Запальник для газовых котлов АОГВ-17,4, АОГВ-23,2 и 29,1 выпуска с 01.02.2002 г. и по сей день. Длина от нижнего изгиба до гайки по прямой 54 см. Артикул 364021.

Верный способ определения типа запальника на Вашем котле (речь о котлах ЖМЗ Эконом)

Важно! Если нет возможности определить год выпуска котла есть точный способ определения того, какой тип запальника на Вашем котле установлен, — старый или новый образец. Делается это так.
Необходимо сравнить диаметр термопары (а он в Жуковских котлах Эконом всегда один — 6 мм) и диаметр трубки запальника. У старого образца, т.е. у Узла запальника диаметр трубки такой же, как и у термопары — 6 мм. А у запальника нового образца трубка заметно тоньше — 4 мм. Это очень быстро определяется чисто визуально. Насколько быстро, смотрите на следующем фото, где слева расположена термопара, посередине Узел запальника, и Запальник нового образца — справа.

Все что мы знаем о запальниках к импортным блокам для газовых котлов АОГВ Жуковский

1. Запальник для газовых котлов АОГВ 17,4 АОГВ 23,2 и 29,1 моделей Универсал SIT (с блоком Eurosit 630). Длина от нижнего изгиба до штуцера М 10 по прямой 69 см. Артикул 428005.

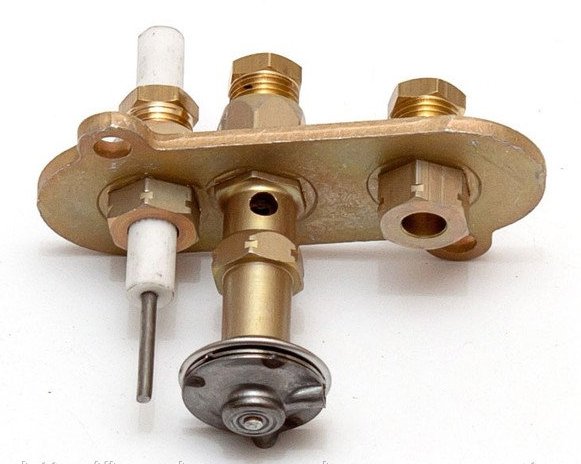

2. Пилотную горелку вряд ли можно назвать запальником.

Это некая конструкция, которая представляет собой узел, объединяющий вместе рассекатель пламени запальника, термопару газ контроля, термогенератор и электрод. Но она имеет место только для газовых котлов АОГВ-29, 43 и 50 Комфорт с блоками SIT 820 Nova и Honeywell (VS8620C1011B), расположенных и закрепленных в самом низу котла. Если у Вас модель АОГВ 29,1 Комфорт Mertik нового образца (2010 г. и моложе), где клапан закреплен посередине корпуса котла. О запальниках на эти модели готовится статья.

И по другим запальникам, скажем, для котлов АОГВ Комфорт выпуска с 2002 г. газовым клапаном Honeywell, мощностью 17 и 23 кВт на данный момент есть информация. Все вновь внесенные дополнения в этот раздел будут датироваться, поскольку информации пока явно недостаточно и есть модификации котлов с импортными газовыми блоками, о запальниках для которых еще не успели рассказать.

Спасибо!

Запальник для газового котла — nehomesdeaf

Запальники для котлов работающих на газу АОГВ Жуковский. Общий обзор.

Запальники для котлов работающих на газу АОГВ Жуковский. Короткий экскурс. Дата размещения 27.01.2016 г.

Вступление

Пальник — устройство, служившее для загорания заряда в пушке. Пушкой в нашем случае считается горелка котла, которая воспламеняется от нашего запальника. Она как бы прикуривает от его постоянно горящего пламени. Причем, после того, как горелка прикурила, запальник также продолжает работать. Отработав положенное время для достижения указанной нами температуры, горелка отключается. Запальник котла продолжает гореть. И эти циклы прикуривания и выключения горелки бесперерывны на весь период работы котла.
Не считая выполнения функции поджига горелки котла, запальник исполняет еще одну серьезную миссию, — нагревает термопару газового контроля. Если пламя запальника, по какой нибудь причине потухнет, его задует или еще что-то произойдёт, нагретая термопара остынет, перестанет вырабатывать термо ЭДС, после чего выключится электромагнитный клапан, который в положении открыто даёт доступ газа к котлу. Сейчас нет смысла описывать то, как работает вся автоматика, но если интересен собственно этот момент, — детально здесь. Т.е. фактически, пока горит запальник и весь котел работает. Потух запальник, — котел выключился.
Эта цикличность присутствует во всех подряд энергонезависимых газовых автоматиках, какие бы они не были и на каких бы газовых котлах не устанавливались.

В различных видах энергонезависимых автоматик, устанавливаемых на котлы АОГВ Жуковского завода и запальники различны. Здесь мы приведем те комплектующие, о каких мы уже достаточно хорошо знаем. Может быть так, что выйдет скоро продолжать совершенствование в знаниях по подобному вопросу.

Неполадки

Стоит сразу отметить, что мы не знаем ни одной неполадки котла, прямо связанную собственно с запальником (или пилотной горелкой, как называют его еще). Есть некоторые варианты неполадок, которые имеют место, но способы их решения не обращают внимание именно на запальник.

Например:

1. Необходимо согласится, что кривое, торчащее во все стороны из конца запальника пламя, — это не неисправность?
2. А когда газ на запальник идет прямо и сразу, без нажатия на кнопку электромагнитного клапана, просто при открытии крана газового трубы, которая ведет к котлу, — это скорее неисправность газового блока, а не запальника?
3. И когда газ сочится из-под прокладки запальника и у котла попахивает газом, — это опять к этой бедной трубочке с жиклером на конце не имеет никакого отношения?

Умно?

Да. Все этот так. Однако, в таких обстоятельствах необходимо заменить опять же не сам запальник, а исключительно лишь прокладку запальника, через какую сочится газ, и сразу необходимо заменить диафрагму верхнего клапана в блоке Эконом, если запальник продолжает гореть даже при отщелкнутой кнопке электромагнитного клапана.

А сама практика постоянно говорит то, что когда пламя запальника, бьющее немного в сторону, вдруг начинает недостаточно концентрированно обогревать термопару газ контроля, так необходимую нам для удержания электромагнитного клапана в положении открыто, — в этом случае запальник точно подлежит замене.

Почему?

Во многих случаях пламя запальника не быстро меняется из-за причины его естественного старения и обычного прогара наконечника (или жиклера). Во-первых, не всегда доходят до этого руки, а второе, для чего все это делать, если котел пока и так работает? Ответ на такие вопросы с учетом опыта такой: А чтобы не было крепкой боли головы при появлении еще какой-нибудь неожиданной и сложной неполадки. Когда котел просто окажется невозможным запустить, как говорят, на ровном месте. Когда, кажется, элементарные неполадки в конце концов будут представлять собой такой «комплексный обед», что даже правильная диагностика может запросто зайти в тупик и, как в большинстве случаев и мы смотрим, начнется замена всего под ряд, лишь бы котел запустился. Аж до замены котла. А это непозволительно. Это никого ничему не учит и расстраивает. Это, так сказать, плюет в лицо профессионалу по ремонту и говорит его не любовь к работе. Если кто то из профессионалов собственно по ремонту Вам советует, давая понять на фатальные, частые неполадки заменить котел новым, лично для нас с аналогичным советом он никаким образом не победитель, а проигравший. Для чего тогда было и приходить? Чтобы профессионально такое порекомендовать? Вследствии этого, мы здесь и обращаем наше с Вами внимание на разнообразные тонкости самым особым образом, и работа запальника газового котла АОГВ Эконом является одной из них, и, кстати, в конце концов оказаться может решающей. Особенно, когда котел не новый, а прослужил уже достаточный срок. Такие вот дела.

Дальше

Цель данного труда точно и быстро определить, и заказать тот запальник, который у Вас на котле поставлен. Диаметр штуцера для подключения запальников на блоке Эконом, как старого, так и современного типа — М 12 наружная резьба.
Все запальники старого типа, без исключения, которыми оснащались газовые котлы с отечественным блоком Эконом, выпуска до 2002 г. заводом и нами называются «Узел запальника«.

Устройство

В нашем случае Запальник — это обыкновенная медная трубка, где на одном конце жиклер, а на другом конце гайка для подключения к блоку Эконом.

Старый образец

Если отвернуть гайку Наконечника, то под этой конструкцией скрывается традиционный жиклер.

Самое интересное начинается при рассматривании Наконечника Узла запальника. На этом усиленном элементе мы видим пару отверстий, назначение которых нам необходимо помнить. Это может сильно помочь для понимания его работы, и вдобавок для правильной чистки.

Согласно цифрам на фото:
1. Это отверстие для оснащения подсасывания воздуха в пламя запальника. Без них обеспечить стабильное горение практически невозможно Аналогичных отверстий два. Расположенны они прямо друг напротив друга.
2. Это отверстие обеспечивает нам подогрев термопары. И именно оно обязано быть всегда великолепно чистым.
3. Это отверстие необходимо для прикуривания основной горелки.
4. Эти отверстия необходимы для постоянности горения пламени в отверстии № 3. Без них это просто невозможно. Это как бы отверстия, «передающие» пламя дальше.

Новый образец

Здесь нет наконечника и на конце размещен только «нагой» жиклер. Он «нагой», т.е. без различных защит в силу того, что пламя запальника уходит вверх и поворачивается при помощи Гуська в сторону термопары. Вся такая конструкция показана ниже на фото.

В настоящий момент, когда мы более-менее познакомились с устройством и принципом работы, переходим к представлению самих образцов запчастей этого раздела. Известны нам Узлы запальника выделяются только длиной. По конструкции они все аналогичные. Ниже мы приводим информацию, которая нам известна. Обмеры носят примерный характер и указаны для ориентира. Сюрпризов здесь не возникает.

Старый образец

1. Для любого газового котла АОГВ-11,6 Эконом выпуска до 01.02.2002 г. Длина от нижнего изгиба до гайки по прямой 38 см. Артикул 336010.

2. Для всех котлов работающих на газу АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1 Эконом выпуска до 01.06. 1996 г. Длина от нижнего изгиба до гайки по прямой 59 см. Без артикула.

3. Для всех котлов работающих на газу АОГВ-17,4, АОГВ-23,2 и АОГВ-29,1 Эконом выпуска с 01. 06. 1996 г. по 01.02.2002 г. Длина от нижнего изгиба до гайки по прямой 50 см. Артикул 301041.

Новый образец

Запальники современного типа конструктивно выделяются от запальников старого, так как имеют еще 1 вариант крепления около горелки котла.

1. Запальник для газового котла АОГВ-11,6 Эконом выпуска с 01.02.2002 г. и по сей день. Длина от нижнего изгиба до гайки по прямой 41 см. Артикул 390004.

2. Запальник для котлов работающих на газу АОГВ-17,4, АОГВ-23,2 и 29,1 выпуска с 01.02.2002 г. и по сей день. Длина от нижнего изгиба до гайки по прямой 54 см. Артикул 364021.

Верный способ определения типа запальника на Вашем котле (речь о котлах ЖМЗ Эконом)

Важно! Если нет возможности определить год выпуска котла есть точный способ определения того, какой вид запальника на Вашем котле поставлен, — старый или новый образец. Делается это так.
Необходимо сравнить диаметр термопары (а он в Жуковских котлах Эконом всегда один — 6 мм) и диаметр трубки запальника. У старого типа, т.е. у Узла запальника диаметр трубки подобный, как и у термопары — 6 мм. А у запальника современного типа трубка ощутимо тоньше — 4 мм. Это очень быстро ставится чисто визуально. Насколько быстро, смотрите на следующем фото, где слева расположена термопара, внутри Узел запальника, и Запальник современного типа — с права.

Все что мы знаем о запальниках к импортным блокам для котлов работающих на газу АОГВ Жуковский

1. Запальник для котлов работающих на газу АОГВ 17,4 АОГВ 23,2 и 29,1 моделей Универсал SIT (с блоком Eurosit 630). Длина от нижнего изгиба до штуцера М 10 по прямой 69 см. Артикул 428005.

2. Пилотную горелку вряд ли можно называть запальником.

Это конкретная конструкция, которая представляет собой узел, объединяющий вместе рассекатель пламени запальника, термопару газ контроля, термогенератор и электрод. Однако она содержит место только для котлов работающих на газу АОГВ-29, 43 и 50 Комфорт с блоками SIT 820 Nova и Honeywell (VS8620C1011B), расположенных и закрепленных в самом низу котла. Если у Вас модель АОГВ 29,1 Комфорт Mertik современного типа (2010 г. и моложе), где клапан закреплен внутри корпуса котла, — пока мы ничего не знаем о запальниках на эти модели.

И по другим запальникам, скажем, для котлов АОГВ Комфорт выпуска с 2002 г. газовым клапаном Honeywell, мощностью 17 и 23 кВт на данный момент нет никакой информации. Все вновь внесенные дополнения в этот раздел будут датироваться, так как информации пока откровенно недостаточно и есть вариации котлов с зарубежным газовыми блоками, о которых пока мы мало что знаем.

Запальники и газовые горелки для котлов

Запальник и горелка — это одни из самых важных узлов, входящих в конструкцию котлов работающих на газу. Основное их назначение — пуск котла в работу и его нагрев.

Запальники для котлов работающих на газу

Запальник газового котла — это полая медная трубка, на одном конце которого размещается сопло, а на другом — фиксатор (отрезок трубы для соединений) для присоединения к блоку автоматики.

Предназначен запальник для пропуска газа через себя и непрерывного поддержания горящего факела для нагрева термопары и запуска основной горелки.

Замена запальника происходит в двоих вариациях:

• когда он забивается различным сором, присутствующим в природном или сжиженном газе
• при его механическом повреждении

Горелки для котлов АОГВ, АКГВ и КОВ-СГ

За всю историю выпуска Жуковских котлов АОГВ/АКГВ применялось 4-ре типа горелок. Их можно классифицировать по конструкции и материалам из которых они выполнены.

Самые первые котлы комплектовались чугунной круглой горелкой, напоминающей руль автомобиля. Потом был небольшой период, когда применялась стальная горелка производства города Санкт-Петербург. На современных котлах применяются два типа горелок — 7- и 13-сопловые из нержавеющей стали Итальянского производства фирмы Polidoro. Эти горелки входят в конструкцию всех газовых колов АОГВ/АКГВ выпускающихся на сегодняшний день на ОАО «ЖМЗ».

Самые мощные котлы 43, 50, 68 кВт серии КОВ-СГ комплектуются щелевой горелкой из нержавеющей стали, выпуск которых налажен на ОАО «ЖМЗ». Основное конструктивное преимущество горелок Polidoro — их возможность перевода на сжиженный газ путём замены сопел на самой горелке.

Основная задача горелки газового котла — обогревать бак теплообменника, а если быть точнее, — его части которая расположена снизу — огневой коробки.

Замена горелки делается, по большей части, по завершении её ресурса годности. Это можно определить по следующим признакам:

• неравномерная интенсивность горения факела (пламя пульсирует)
• горение факела не на всей плоскости горелки или за её пределами (через трещины)
• образование копоти

Чтобы правильно приобрести горелку для котла или запальник, важно знать, какой мощности и серии котёл, его месяц и год выпуска.

Чистка теплообменника двухконтурного котла собственноручно: 5 нюансов

Чтобы котел прослужил долгое время, его стоит регулярно чистить Чистка или как она еще именуется промывание теплообменника одноконтурного или двухконтурного газового котла дома можно осуществить химическим или же механическим способами. Аналогичная очистка необходима для того, чтобы удалить все внутренние отложения, которые могут разрушить металл, а это способно привести к нарушению теплового процесса в самой отопительной системе. Тогда возникнет данная проблема, как подача горячей воды в главную систему отопления – ГВС. Вследствии этого профилактика от накипи и других отложений делается регулярно.

Когда нужна чистка газового котла: негативные факторы

Газовые котлы, в настоящий момент, приобретают большую популярность и пользуются большим спросом. Происходит это благодаря тому, что это устройство очень выгодно и экономично, при этом оно может подогреть не только дома за городом, но и квартиры. Но чтобы аналогичный аппарат работал стабильно, без различных перебоев, за ним нужно регулярно беспокоиться.

Почистить газовый котел можно как самостоятельно, так и попросить профессионалов

Двухконтурный котел можно почистить в 2 этапа. Первым из них является механическая очистка от сажи всех внешних поверхностей деталей и дымоотводов. Второй этап – это химическая промывание всех деталей от накипи.

Двухконтурный котел нужно чистить чаще, чем одноконтурный, так как на его стенках энергичнее оседают минеральные отложения. Чего же нужно чистить котел, и какие признаки нам покажут на это?

Признаки, указывающие на чистку котла АОГВ или АГВ:

• Недостаточная тяга;
• Горелка плохо горит или никаким образом не зажигается;
• Меньшая отдача тепла;
• Температуру котел набирает очень медленно;
• Глядя в смотровое окно, обнаружили следы копоти.

Промывку различного типа котла можно создать самому или же обратиться в специальную мастерскую, где за считанные часы вам сделают все бережно и правильно. Если же чистка не помогла справиться более указанными проблемами, тогда приходится проводить ремонт котла.

Как почистить газовый котел: некоторые нюансы

Прежде чем приступить к процессу очистке газового котла, для начала предстоит выяснить, какие детали будут в этом учавствовать. Первоочередно потребуется почистить: газовый фильтр, горелку с форсунками, жиклер, запальник, топку и дымотвод. Любую из этих деталей нужно чистить по личной специфике.

Накипь способна собираться в проходах теплообменника, а вот сажа появляется в дымоходе и в прочих дымоотводных каналах. Из этого следует: чтобы котел работал без перебоев, нужно чистить не только главный теплообменник, но и все присущие дымовые каналы, газоход, а вместе с ним горелку.

Приступая к очищению газового котла, важно знать и учесть некоторые нюансы, без которых никак не получится особо качественной работы. Их важно знать, чтобы в дальнейшем делать все по правилам, без каких-то ошибок.

Небольшие детали, которые важно знать:

• Промывая котел, необходимо убедиться в том, что он отключен от газа, воды и электричества;
• Делая демонтаж теплообменника, противопоказано повредить специальные уплотнительные детали;
• Теплообменник нужно чистить очень осторожно, чтобы не повредить его тонкие трубки;
• Первоочередно нужно сделать проверку на герметичность всех соединений;
• В агрессивные растворы первоочередно нужно добавлять разные стабилизаторы, для защиты железных деталей.

Почистить котел можно с помощью специального ершика

Перед тем как приступить к очистке газового котла любой фирмы: Бакси, Атон или Вайлант необходимо первоочередно разобрать котел, чтобы можно было добраться до каждой из деталей, они нам понадобятся. Разобрать котел довольно легко, если знать его устройство. Сделать это можно и собственноручно, прочтя перед этим с заслуженным вниманием инструкцию.

Подробнейшая инструкция как почистить запальник для газового котла

Если пламя запальника имеет конусообразную форму и ярко-голубой цвет, тогда делаем вывод, что это его нормальная работа. А вот если огонь уже приобрел жёлтый или оранжевый оттенок, тогда это говорит про то, что запальник необходимо чистить. Чистку запальника можно создать самостоятельно, при этом разборка всего котла не обязательна.

Запальник считается автоматикой газового котла, с помощью него поджигается горелка. Эта деталь играет основную роль в работе всего устройства. От ее нормальной работы зависит весь теплообменный процесс.

Запальник или называют его еще фитилем, должен зажигаться очень мягко, без каких нибудь хлопков. Если же слышен небольшой хлопок, вроде того, как кто-то стреляет, значит, случилась поломка запальника или его стоит просто почистить.

Пошаговая чистка запальника:

• Перекрываем поступление газа;
• Выкручиваем сам запальник;
• Тщательно его чистим специальной металлической щеточкой;
• Потом продуваем;
• Устанавливаем деталь на место.

Чтобы правильно почистить запальник газового котла, нужно заблаговременно посмотреть Видео-обучение

Перед тем как приступить к чистке запальника, его первоочередно нужно выключить от сети. Делая регулярную профилактику всех деталей, вы получите долгую и уверенную работу всего агрегата и при этом насладитесь теплом когда на улице прохладно.

Горелка: чистка газовых форсунок собственноручно

Горелка в газовых котлах различного типа считается значительной деталью всей конструкции, так как она выполняет главную функцию – подачу топлива. Вследствии этого делать ее чистку первоочередно нужно 1 раз в году, перед тем как делается пуск котла.

Горелку и жиклеры можно чистить отдельно один от одного, но лучше это сделать в сочетании. Начиная работу, следует проверять отключили ли вы аппарат от газа, а уж потом приступить к самой очистке.

Горелка в своём составе имеет наличие форсунок, которые нужно тоже чистить. От аналогичной важной детали зависит не только тепло в помещении, но и небольшой расход всего топлива, и вдобавок эксплуатационный период этого аппарата.

Чистим горелку и ее форсунки:

• Закрыть ключом подачу газа;
• Снять горелку с места установки;
• Выкрутить форсунки;
• Чистить форсунки нужно бережно ершиком;
• Саму горелку чистим специальной щеточкой, а вот ее отверстия нужно продуть;
• Вставить форсунки в горелку;
• Горелку установить на ее старое место.

Также поэтапно можно почистить и все другие детали, которые отвечают за работу всего котла.

Как почистить теплообменник двухконтурного котла (видео)

Чистить газовый котел, не зависимо от его типа, следует обязательно. Делать ее следует регулярно, в зависимости от самой работы устройства. И при этом первоочередно важно знать, как спасти котел от накипи и сажи. От этого может зависеть и уверенная работа аппарата и его продолжительный эксплуатационный срок.

Горелка SIT 630 гаснет запальник.

Запальники для печей, котлов и водонагревателей

Запальник, в некотором смысле, является катализатором, который превращает топливо вашей печи или котла в тепло. Ваш воспламенитель зажигает горелку, которая создает тепло внутри теплообменника. Но как работает сам воспламенитель?

Типы воспламенителей

В прошлом в большинстве печей и котлов использовались запальники для создания пламени, которое поджигало газ, выделяемый горелками, запуская процесс нагрева. Пилотная лампа представляет собой стоячее пламя, которое горит, поддерживая постоянную связь с небольшим потоком газа. Когда ваша печь или котел включаются, клапан выпускает больший поток газа в горелку, и это топливо затем зажигается запальником, вырабатывая тепло. Чтобы предотвратить проблемы с безопасностью в случае, если ваш пилотный свет погаснет, установлен небольшой клапан, который перекрывает поток любого газа, когда пламя гаснет.

Сегодня вы обнаружите, что в большинстве печей используются электрические воспламенители с горячей поверхностью. Эксперты утверждают, что это связано с тем, что эта система не только более надежна, но и дешевле в изготовлении и использовании, поскольку она не требует постоянного потока топлива, как это делает пилотная лампа. Воспламенитель с горячей поверхностью представляет собой тонкий провод, который при получении электрического сигнала раскаляется докрасна и создает искру, запускающую процесс нагрева. Чтобы создать и выдержать достаточно горячую искру, производители часто используют провода из высокотермостойких материалов карбида кремния или нитрида кремния.

Выключатель контрольной лампы

Выключатель контрольной лампы предназначен для предотвращения преждевременного выхода из строя искрового воспламенителя или катушки накаливания в случае длительного прекращения подачи газа, когда термостат требует нагрева. Устройство работает по тому же принципу, что и реле давления газа, используемое в коллекторе газовой печи или котла. Переключатель устанавливается на линии пилотного газа между пилотом и его регулятором. Примеры установок, включающих в себя запальник, включают в себя катушку накаливания Carrier/Bryant или газовую печь General Electric с оригинальной установкой газового клапана.

Типы сигнальных выключателей

По мере развития горелок изменялись и их компоненты. Так обстоит дело с контрольными выключателями света. Для более старой модели примером является пилот Carrier 2H без катушки накаливания и с использованием переключателя SPDT (однополюсный, двухпозиционный), который можно использовать с системами катушек накаливания на 11 В. Основное отверстие — 0,021, хотя есть второе отверстие 0,031, которое должно использоваться исключительно как отверстие для спуска. Его следует использовать только в установках, в которых между газовым клапаном и этим отверстием соединена спускная трубка. Более поздней моделью будет термопарный контрольный выключатель света, например, производимый Johnson Controls. Здесь переключатель SPDT с ручным сбросом используется с термопарой с номинальным напряжением 30 МВ. В то время как первое выглядит как большой воспламенитель или светящаяся полоса, второе устройство выглядит как простая небольшая электрическая коробка размером примерно 2 дюйма на 4 дюйма.

Замена выключателя сигнальной лампы

Как и при любом ремонте электрооборудования, самым важным шагом является отключение электричества в печи. Выключатель пилотного света можно закрепить парой винтов. Просто отвинтите, а затем отсоедините электрические провода от металлических разъемов. Снимите и замените новым переключателем. Очень простая замена.

Техническое обслуживание

Иногда из-за сквозняков может погаснуть сигнальная лампа, что потребует повторного включения вручную. Грязные или сломанные датчики или термопары являются другими довольно распространенными причинами незажженной контрольной лампы.

Электрические воспламенители с горячей поверхностью, с другой стороны, имеют определенный срок годности. Хотя это может занять до пяти лет, ваш воспламенитель в конце концов сгорит. Регулярная очистка фильтров вашей печи и бережная чистка вокруг запальника могут продлить срок службы этого компонента, хотя вы должны помнить, что обращение с ним может легко повредить хрупкую проволоку. Сменные воспламенители, доступные у оптовиков или в интернет-магазинах, могут стоить от 17 до 77 долларов, в зависимости от потребностей вашей печи или котла. Чтобы заменить воспламенитель самостоятельно, обратитесь к руководству пользователя вашей печи или котла или обратитесь к специалисту по обслуживанию систем ОВК, который сделает эту работу за вас.

Вопросы и ответы

Вопрос: Моя печь Amana Air Command 90 не зажигается.

Ответ: 14.01.2016 Гэри написал:

Есть несколько возможных причин, по которым ваша печь не запускается. Это может быть проблема с зажиганием или даже проблема с термостатом. Также очень возможно, что есть проблема с концевым выключателем или с платой печи.

Вопрос: Моя печь не запускается – что не так?

Ответ: 26 апреля 2016 г. Гэри написал:

Это может быть вызвано несколькими проблемами, в том числе нехваткой топлива, неисправностью воспламенителя или датчика пламени или проблемой с платой управления. Видите ли вы код неисправности по красной лампочке на устройстве? Эти коды помогают диагностировать проблему с печью.

Вопрос: Как зажечь контрольную лампочку на Carrier 58 MVP

Ответ: 16.11.2012 JB написал:

Во-первых, согласно инструкции по эксплуатации не следует пытаться зажечь контрольную лампочку. На самом деле они говорят: «Никогда не пытайтесь вручную зажечь горелки спичкой или другим источником пламени».

В руководстве также говорится: «Вместо постоянно горящего пилотного пламени, которое тратит впустую ценную энергию, в вашей печи используется автоматическая система зажигания с горячей поверхностью, которая зажигает горелки каждый раз, когда термостат запускает вашу печь».

Страница вызывалась от:

Вопрос: Какой воспламенитель используется в печи Carrier 58PAV?

Ответ: 2 февраля 2015 г. Гэри написал: В Carrier 58PAV используется система зажигания с горячей поверхностью. Запасную часть для этой модели можно приобрести онлайн. Номер детали производителя воспламенителя: 332505-751.

Страница звонка от:

Вопрос: Как зажечь запальник печи Carrier Comfort 80?

Ответ: 07.03.2016 Гэри написал:

В печи Carrier Comfort 80 нет запальника. Вместо этого у него есть воспламенитель, что безопаснее. Если у вашей печи проблемы с запуском, возможно, проблема в запальнике.

Вопрос: Как зажечь пилот на моем Carrier Performance 93?

Ответ: 22 февраля 2016 г. Эрик написал:

Вот ссылка на руководство пользователя для серии Performance. Руководство содержит информацию о текущем техническом обслуживании и решениях по устранению неполадок. На странице 4 рассказывается о запуске вашей печи.

Вопрос: Зажигание печи Coleman DGAA не происходит.

Ответ: 07.03.2016 Гэри написал:

Помимо прочего, может быть проблема с зажигателем или датчиком пламени. Из-за потенциальной опасности поражения электрическим током вам следует обратиться к опытному специалисту по отопительным системам, а не пытаться починить его самостоятельно.

Вопрос: Где находится пилот печи Frigidaire FG6RC?

Ответ: 19 февраля 2013 г. JB написал:

У него нет контрольной лампы в традиционном понимании. Топливо воспламеняется воспламенителем с горячей поверхностью, который работает как нить накала лампочки, воспламеняя топливо. Он нагревается без пламени до такой степени, что газ или масло могут воспламениться.

Если ваша печь не зажигается, значит, с ней возникла проблема, и воспламенитель либо не может работать из соображений безопасности, либо, возможно, неисправен.

Вопрос: Какой номер детали воспламенителя печи Goodman GMNT?

Ответ: 30 апреля 2014 г. Даниэль написала: Согласно каталогу запасных частей для газовых печей Goodman 80% GMT, GDT, GMTH и 90% GMNT (только версии B и D) номер детали воспламенителя это B1401015S.

Вопрос: Как мне заставить загореться пилот на моем GLUA9Блок 0-E5A? Вроде перестал работать.

Ответ: 19 февраля 2013 г. JB написал: Это может быть связано с рядом проблем, но, вероятно, это функция безопасности печи, предотвращающая ее зажигание. Если вы посмотрите в свое руководство по эксплуатации, вы, вероятно, увидите, что на схеме печи указан электронный розжиг, именно так зажигается пилот. Следовательно, это может быть неисправность или это может означать неравномерный поток воздуха через печь, например, из-за очень грязного фильтра или какой-либо другой проблемы, которая приводит к срабатыванию функции безопасности.

Чтобы узнать больше, должен быть набор огней или светодиодный дисплей, который вы можете увидеть через окно на печи или открыв переднюю панель. Если они мигают, это указывает на код ошибки. Надеюсь, есть описание кодов, приклеенных к печи, которое должно объяснить, как читать коды и что они означают (я не могу найти список в Интернете). Вы также можете найти это в руководстве пользователя.

Вопрос: Как зажечь пилот для Lennox G50UH?

Ответ: 20 октября 2014 г. Даниэль написала: См. руководство, начинающееся на странице 3, о том, как зажечь Lennox G50UH.

Вопрос: Сколько стоит запасной воспламенитель для печи Lennox G60UHV?

Ответ: 26 января 2016 г. Гэри написал:

Я не смог найти цену на этот конкретный блок, но запальник обычно стоит где-то от 30 до 80 долларов, а замена его профессионалом стоит в среднем от 100 до 150 долларов. .

Вопрос: Где находится воспламенитель печи Lennox?

Ответ: 26 апреля 2016 г. Гэри написал:

Судя по тому, что я могу найти в Интернете, воспламенитель обычно находится внутри корпуса горелки, перед первой горелкой.

Вопрос: Где находится запальник печи Payne PG8JAA?

Ответ: 16 января 2015 г. Гэри написал: В Payne PG8JAA используется зажигание от горячей поверхности, что означает, что у него нет запальника.

Вопрос: В прошлом месяце был установлен новый запальник. Печка до сих пор иногда не заводится. Если я покачиваю провода, идущие к запальнику, иногда запускается печь. Похоже где-то плохой контакт. Какие-либо предложения?

Ответ: 07.03.2016 Гэри написал:

Вам следует связаться с подрядчиком, который устанавливал его, потому что похоже на проблему с проводкой, датчиком пламени или с новым запальником. Поскольку вы имеете дело с горючим газом, вы определенно захотите, чтобы это рассмотрели как можно скорее.

Вопрос: Как зажечь пилот на York Diamond 80?

Ответ: 27 июня 2014 г. Danielle написала:

Это одно из предупреждений в инструкции к York Diamond 80: «Этот прибор не имеет пилота. Он оснащен устройством зажигания, которое автоматически зажигается. горелки. Не пытайтесь зажечь горелки вручную».

Вопрос: Контрольная лампочка водонагревателя New Bradford White объемом 75 галлонов не загорается.

Ответ: 19 февраля 2016 г. Гэри написал:

Есть несколько возможных причин, по которым ваш пилот не зажигается. Проблема может заключаться в изготовлении термопары или другой части бака. Если да, то на него должна распространяться гарантия устройства.

Также может быть воздух в газовой магистрали. Если проблема в этом, ваш агрегат не будет получать газ, необходимый для работы, и вам нужно будет прокачать линии, чтобы выпустить весь воздух. Поскольку газ очень горюч, рекомендуется, чтобы у вас был лицензированный подрядчик по отоплению, чтобы ваш водонагреватель запустился в первый раз.

Вопрос: Контрольная лампочка водонагревателя Rheem Fury не горит постоянно.

Ответ: 27 апреля 2016 г. Гэри написал:

Есть несколько возможных причин этой проблемы, наиболее вероятной из которых является проблема с газовым клапаном или термопарой. Вам, вероятно, придется обратиться к специалисту по HVAC, чтобы отремонтировать это, особенно при работе с газом.

Вопрос: Где можно приобрести детали для водонагревателя? Мой искровой воспламенитель умер.

Ответ: 14 января 2016 г. Гэри написал:

Детали часто можно приобрести в Интернете через производителя, хотя многие компании продают их только подрядчикам. При ремонте водонагревателей, особенно газовых моделей, часто рекомендуется, чтобы работы выполнял профессиональный подрядчик из соображений безопасности.

Вопрос: Водонагреватель не зажигается повторно после нагрева.

Ответ: 15 марта 2016 г. Гэри написал:

Существует несколько возможных причин этой проблемы, в том числе неисправность датчика пламени или температуры, проблема с вентиляцией или впуском воздуха.

Сколько стоит запальник? (ноябрь 2022 г.)

Перейти к: Средняя стоимость замены воспламенителя печи? | Ремонт или замена запальника печи? | Какова стоимость замены нагревателя печи, если у вас есть гарантия? | Сделай сам против найма профессионала | Заключительные мысли

Ищете точную информацию о стоимости замены воспламенителя печи?

Отлично, вы в правильном месте. Из этого руководства вы узнаете:

• Сколько будет стоить замена воспламенителя моей печи?
• Могу ли я просто отремонтировать запальник печи?
• Поможет ли гарантия покрыть расходы на замену воспламенителя печи?
• … и ответы на все ваши вопросы о запальниках печи

В вашей печи может выйти из строя множество вещей — от термостата до газового клапана, до печатной платы или платы управления и двигателя вентилятора. Потенциальных проблем с печью много, и затраты на ремонт печи могут дорого обойтись, но как насчет простого воспламенителя?

Замена воспламенителя в печи вашей системы HVAC — не самое дорогое решение в списке, и это одна из наиболее распространенных проблем. Но деньги будут обменены на детали, работу или и то, и другое, чтобы ваша печь снова заработала. Поэтому вы должны знать, во что вы ввязываетесь. Воспламенитель — это небольшая, но мощная часть оборудования. Без надлежащего розжига у вас будут проблемы с безопасностью и эффективностью вашей печи, поэтому неисправный воспламенитель следует устранить как можно скорее.

Имея это в виду, давайте рассмотрим различные соображения, которые вам необходимо знать, чтобы понять стоимость замены запальника печи.

Что в этом руководстве?

Средняя стоимость замены воспламенителя печи?

От этого никуда не деться; улучшение дома всегда обходится дорого. И да, воспламенитель не самый дорогой, но надо знать, на что идешь.

Что приводит нас к вопросу, сколько будет стоить его замена? Средняя плата за услуги технического специалиста по HVAC составляет около 75 долларов в час. Подведем итог: будь то печь на природном газе, жидком топливе или пропановой печи, замена воспламенителя печи, включая детали и рабочую силу, будет стоить вам около 300–425 долларов США, если квалифицированный подрядчик установит ее. Сравните это, скажем, с двигателем индуктора тяги, замена которого будет стоить от 400 до 1500 долларов. Так что это не конец света, а то, что большинству из нас нужно будет запланировать и заложить в бюджет.

Сама деталь воспламенителя печи стоит около 25–50 долларов.

Могло быть и хуже. Новая печь обойдется вам в тысячи долларов, независимо от того, покупаете ли вы ее у Trane, Amana, Bryant, Lennox или какой-либо другой компании. Стоимость ремонта печи с неисправным запальником ничтожно мала по сравнению со стоимостью установки новой печи.

Когда ваш воспламенитель с горячей поверхностью или электронная зажигалка выйдет из строя, печь не сможет зажечься и немедленно выключится. К счастью, замена воспламенителя печи — очень распространенный ремонт.

Если вы ищете надежную, ведущую в отрасли компанию по гарантийному обслуживанию домов, мы рекомендуем American Home Shield. American Home Shield является отраслевым лидером в предоставлении домашних гарантий на системы HVAC, и прямо сейчас вы можете воспользоваться их текущими рекламными акциями, которые дают вам скидку 50 долларов и плату за обслуживание по вашему выбору. Получите бесплатную онлайн-цену или свяжитесь со специалистом по телефону 866-464-7521 до окончания этих сделок.

Следующий лучший вариант — гарантия Choice Home Warranty, которая предлагает скидку 50 долларов + 1 бесплатный месяц и бесплатную отмену в течение 30 дней. Получите бесплатное предложение онлайн или запросите дополнительную информацию напрямую по телефону 929-400-6169.

Вы даже можете заменить запальник и датчик пламени во время планового технического обслуживания, если вашей печи уже 10 лет или больше. Это можно считать профилактикой. И это лучше, чем обращаться к ремонтной компании по ремонту ОВКВ, когда требуется срочное исправление.

 Министерство энергетики отмечает, что замена устройств прерывистого зажигания на старых печах может быть менее рентабельной, чем на новых. В зависимости от возраста вашей печи, возможно, пришло время для обновления.

Ремонт или замена запальника печи?

Ремонт газовой печи, будь то система на природном газе или пропане, может быть дорогим. Починка двигателя вентилятора или теплообменника может обойтись вам более чем в 1000 долларов.

Как насчет ремонта запальника печи? Это вообще возможно? Воспламенитель, который зажигает запальник, не из тех вещей, которые можно легко отремонтировать. Как только он сломался, он сломался, и, поскольку детали печи идут, это одна из менее дорогих запасных частей. Так что в этом случае вы можете заменить его, а не пытаться отремонтировать.

Но вы планируете свои деньги и не хотите просто выбрасывать около 400 долларов, когда происходит трагедия с печью. Какая альтернатива? Как насчет использования гарантии для замены неисправного воспламенителя?

Давайте посмотрим на ваши варианты.

Какова стоимость замены нагревателя печи, если у вас есть гарантия?

Как, черт возьми, вы должны следить за воспламенителем печи? Это не то, что вы, вероятно, заметите, просто живя повседневной жизнью, поэтому, когда возникает проблема воспламенителя, это, вероятно, будет аварийный ремонт.

Стоимость замены около 400 долларов невелика, но и незначительна. Если у вас есть какая-то гарантия на вашу печь, это отличная новость. Но это не обязательно освобождает вас от личных расходов. Вот краткое изложение нескольких гарантийных сценариев и того, как они могут повлиять на стоимость ремонта воспламенителя печи.

Гарантия производителя

Гарантия производителя печи действует ограниченный период времени, обычно 10 лет. Как правило, они охватывают дефектные детали и неисправности, вызванные некачественной сборкой на конвейере. Гарантия производителя, скорее всего, не распространяется на работу. Кроме того, если установщик не является квалифицированным, или если техническое обслуживание печи не было последовательным и задокументировано, это может привести к аннулированию гарантии.

Так что пользуйтесь тем, что покрывается гарантией производителя, но внимательно прочитайте условия и поймите, что покрывается гарантией, а что нет.

Если вы платите за оплату труда, но не за сам воспламенитель, вы можете рассчитывать на то, что вам придется заплатить от 200 до 350 долларов за его замену по гарантии производителя.

Гарантия на дом

Стоит ли давать гарантию на дом только на запальник печи? Короткий ответ — нет, с некоторыми оговорками. Замена только воспламенителя печи обойдется вам дешевле, чем вы потратите на обычную домашнюю гарантию. Замена может стоить около 400 долларов, тогда как домашняя гарантия будет начинаться примерно с 350 долларов и может доходить до 600 долларов или даже до 700 долларов.

Вот эти предостережения: Дело в том, что с домашней гарантией вы застрахованы от износа систем и приборов далеко за пределами вашей печи. И если воспламенитель печи выйдет из строя, будут ли другие части вашей печи далеко позади? Домашняя гарантия может пригодиться для минимизации затрат на замену воспламенителя печи и значительно сэкономить ваши деньги на износе обычных приборов и систем в вашем доме. Кроме того, у Комиссии по безопасности потребительских товаров есть гарантии для вас как потребителя в отношении контрактов на обслуживание, таких как гарантия на дом.

Если вы выберете домашнюю гарантию до неисправности печи (домашние гарантии не оплачиваются за исправление ранее существовавших условий), вы будете платить ежегодную премию за домашнюю гарантию, вероятно, где-то в районе 400-600 долларов в зависимости от на покрытие, которое вы выбираете, и плата за вызов службы в размере около 60–100 долларов США для квалифицированного подрядчика по ОВК для замены вашего воспламенителя.

Так, например, Choice Home Warranty предлагает платиновый комбинированный план примерно за 50 долларов США в месяц, с платой за вызов службы поддержки в размере 85 долларов США и ограничением в размере 1500 долларов США на ремонт системы отопления. Или Select Home Warranty предлагает платиновый комбинированный план примерно за 54 доллара США в месяц, плату за сервисный звонок в размере 60 долларов США и ограничение в 2000 долларов США. Эти цены основаны на наших самых последних исследованиях, но вы захотите получить бесплатную цитату, соответствующую вашему местоположению и потребностям.

Самостоятельно или нанять профессионала для замены воспламенителя печи?

Небольшая и недорогая деталь для вашей печи — что может пойти не так? Почему бы не сделать это самостоятельно? Давайте взглянем на плюсы и минусы DIY по сравнению с наймом компании HVAC, которая позаботится о проекте за вас.

Замена своими руками

Воспламенитель может быть чем-то, что вы могли бы сделать своими руками в субботу днем. Это небольшая управляемая деталь, но для ее замены требуется некоторая ловкость и ноу-хау. Вы захотите обучить себя, прежде чем пытаться сделать это самостоятельно. Имея это в виду, вот видео, показывающее, как проверить и заменить воспламенитель:

Профессиональная замена

Вам действительно нужен профессионал, чтобы заменить воспламенитель печи? Это зависит. Чтобы сохранить гарантийную защиту, лучшим вариантом может быть профессиональная замена воспламенителя печи с ручкой.
