Проверь свои клеммники / Хабр

Эта история началась много лет назад. В блаженной памяти 2012 году я прочитал на Хабре замечательный материал «Прекратите скручивать». Никогда не был фанатом скруток, а прикольные девайсы из поста только утвердили решимость использовать что-то более продвинутое. Поэтому, когда спустя пару лет у меня возникла задача разделить выходящий из электросчетчика провод на две линии (особенность дизайна проводки в квартире), я выбрал самый подходящий вариант — WAGO 222. И каждый месяц, снимая показания счетчика, радовался, глядючи на аккуратные коробочки. И, конечно же, этого поста не было бы, если бы дальше не случилось «однако». Начиная с какого-то времени в коридоре стал чувствоваться слабый запах паленой проводки. Точное место проблемы не находилось, а по времени феномен совпадал с этапом нагрева воды стиральной машинкой. Постепенно запах начал возникать на все более низкой температуре стирки и становился сильнее. А очередной осмотр проводки преподнес неприятный сюрприз: потеки пластика на обоих WAGO 222 и отчетливо обугливающаяся изоляция в них входящих проводов.



С другой стороны видно, что белый провод от счетчика выглядит наиболее печально.

И, несмотря на вроде бы прилично выглядящие корпуса клеммника, внутри они уже никуда не годятся — у оранжевых рычажков расплавился механизм раскрытия подпружиненного контакта, внутри все сплавилось, так что снимать клеммники приходится, ломая корпус пассатижами.

Как же так получилось? С одной стороны, соединение было не очень приятным — от электросчетчика отходил алюминиевый провод, а новая проводка была медной. Но и нельзя сказать, что оно эксплуатировалось в неадекватных условиях. На каждой линии стоят автоматы на 16 ампер, и теоретически максимальный ток мог составить 32 ампера, но в реальности в квартире не было потребителей, способных полностью нагрузить каждую линию. Впервые запах заметили при одновременной работе стиральной машины и пылесоса, каждый из которых имеет максимальную мощность 2,1 кВт. Однако 20А, указанные на корпусе клеммника, — это 4,4 киловатта, так что на домашнюю мелочевку даже оставался небольшой запас.

В интернете можно найти рекламный ролик WAGO, показывающий работу в условиях в разы превосходящих штатную нагрузку.

Однако реальность в моем случае оказалась противоположной. Даже кратковременной нагрузки в районе максимально допустимой хватило, чтобы начался процесс постепенной деградации клеммника с соединением и все более сильного нагрева. В интернете можнонайти похожие истории. Предвосхищая возможные возражения: стоимость, место покупки и обозначения на корпусе делают очень маловероятной гипотезу, что это были «поддельные» WAGO. Версию ошибки при установке я не могу опровергнуть из-за разрушения вещдоков при разборе соединения. Но против нее говорит практика успешной работы клеммников в течение нескольких лет.

Я не хочу ругать клеммник WAGO 222. Это стильно выглядящее и удобное устройство для разъемного соединения или разветвления проводов. Но у него, похоже, отсутствует запас прочности, и, несмотря на заявленные на корпусе 20А, опыт эксплуатации говорит о том, что лучше ставить такие клеммники с запасом по току, ампер на 10-16 максимум, и весьма желательно регулярно проверять их состояние. Вопреки оптимизму поста «Прекратите скручивать» клеммник не стоит без доработок использовать с алюминиевыми проводами — на корпусе указан единственный материал — медь, а для алюминия WAGO отдельно продает специальную пасту. Если пользуетесь такими клеммниками, советую проверить их состояние при первой возможности.

P.S. А если вам стало интересно, на что я заменил клеммники, то я выбрал еще более мощный девайс, который не упомянут в исходном посте 2012 года. Монтажный сжим (орех, яйцо) — это немаленькие пластинки, соединяемые винтами, для большей надежности фиксируемыми гроверными шайбами. Один провод ложится в них идеально, потому что в конструкции пластины под него есть специальный выступ.

Может, конечно, это и оверкил, но сжимы обеспечивают разъемное соединение, большую площадь контакта и красиво смотрятся.

К недостаткам можно отнести только два пункта — они занимают много места, и для алюминиевых проводов винты стоит где-то раз в год проверять и при необходимости подтягивать.

WAGO 222-413, WAGO 222-415, WAGO с рычажком



127282, Москва, ул. Полярная д 31Б, стр 16

+7 (499) 290-30-16   [email protected]

+7 (495) 973-16-54




Оформить заказ на WAGO Вы можете любым удобным способом:

по телефонам: +7 (499) 290-30-16 (мнгк), (495) 973-16-54

по e-mail: tehnolog_zakaz@list. ru в заявке укажите «Заказ на WAGO«

Доставка по Москве и Московской области



ЦЕНА на клеммы WAGO



Строительные клеммы WAGO 773, 273, 222, 224 (зажим WAGO цена) — предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода.





Клеммники WAGO: (типы 773; 273).

Клеммы 773 и 273 предназначены для присоединения и ответвления одножильных медных проводников и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клемы применяются в распределительных коробках и ящиках.



Технические характеристики:



Наименование

Ток, А

Число соединяемых
проводов

Диапазон сечений, мм²

Наличие
контактной пасты

клемма 773-322 (фото 1)

25

2

1,0-2,5

без пасты

клемма 773-324 (фото 2)

25

4

1,0-2,5

без пасты

клемма 773-326 (фото 3)

25

6

1,0-2,5

без пасты

клемма 773-328 (фото 4)

25

8

1,0-2,5

без пасты

клемма 773-302 (фото 5)

25

2

1,0-2,5

с пастой

клемма 773-304 (фото 6)

25

4

1,0-2,5

с пастой

клемма 773-306 (фото 7)

25

6

1,0-2,5

с пастой

клемма 773-308 (фото 8)

25

8

1,0-2,5

с пастой

клемма 273-503 (фото 9)

25

3

1,5-4,0

с пастой



Клеммники wago: (тип 224)

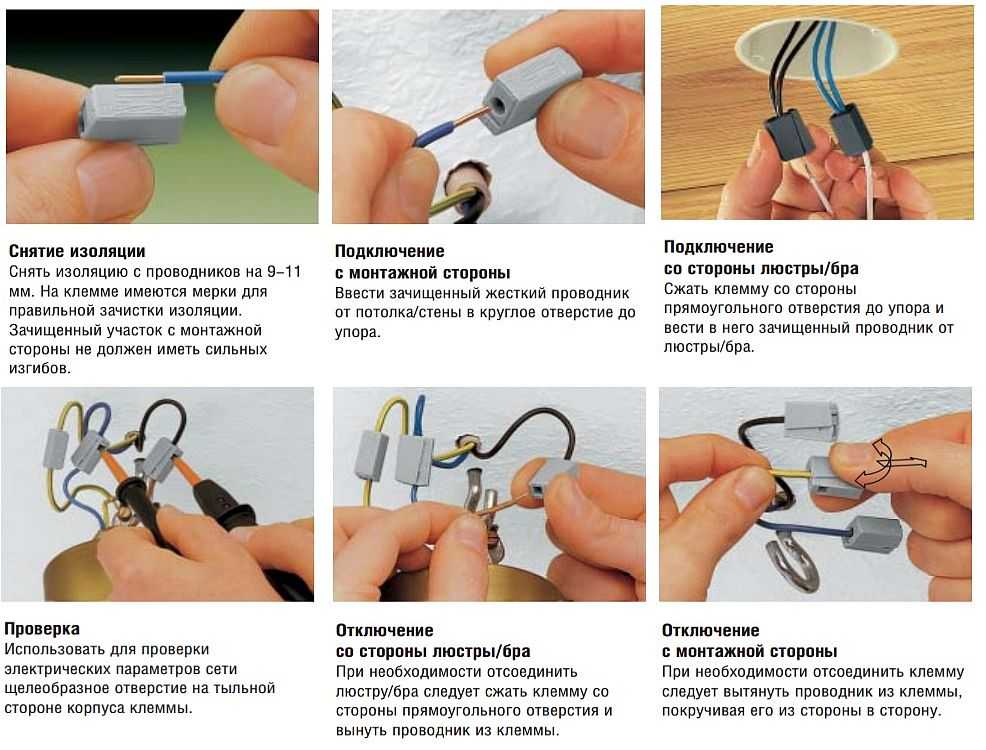

Клеммы 224 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клеммы применяются для подключения осветительного оборудования.





Технические характеристики:





Наименование

Ток, А

Число подкл. проводн.

Сечение проводников, мм²

Наличие
контактной пасты

клемма 224-111

25

2

0,5-2,5

с пастой

клемма 224-122

25

3

0,5-2,5

с пастой

клемма 224-201

25

2

0,5-2,5

без пасты





Клеммники wago: (тип 222)

Клеммы 222 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Для проводников из алюминия данные клеммы заполняются токопроводящей пастой. Клеммы универсальные применяются как для подключения осветительного оборудования, так и для установки в распределительных коробках.





Технические характеристики:





Наименование

Ток, А

Число подкл. проводн.

Сечение проводников, мм²

Наличие
контактной пасты

клемма 222-413

32

3

0,08-4,0

без пасты

клемма 222-415

32

5

0,08-4,0

без пасты





Клеммники wago: серия Микро (тип 243)

Клеммы серии микро WAGO 243 предназначены для соединения медных одножильных проводников.
Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.





Технические характеристики:





Наименование

Ток, А

Кол-во подключений

Сечение
проводников, мм²

Цвет

клемма 243-204

6

4

0,6-0,8

темно-серый

клемма 243-304

6

4

0,6-0,8

светло-серый

клемма 243-504

6

4

0,6-0,8

желтый

клемма 243-804

6

4

0,6-0,8

красный

клемма 243-208

6

8

0,6-0,8

темно-серый

клемма 243-308

6

8

0,6-0,8

светло-серый

клемма 243-508

6

8

0,6-0,8

желтый

клемма 243-808

6

8

0,6-0,8

красный

Адаптер



количество клемм





клемма 243-112



4





клемма 243-113



6









Клеммники wago: четырехпроводные клеммы (тип 862)

Клеммы WAGO серии 862 предназначены для соединения медных одножильных и многожильных проводников. Используются при подключении приборов и устройств. Крепятся саморезами на ровную поверхность.



Технические характеристики:





Наименование

Ток, А

Кол-во подключений

Сечение
проводников, мм²

Цвет

клемма 862-0552

25

2

0,5-4,0

черный

клемма 862-0503

25

3

0,5-4,0

черный

клемма 862-0504

25

4

0,5-4,0

черный

клемма 862-0505

25

5

0,5-4,0

черный





    gif»>
    WAGO 222-413, WAGO 222-415, WAGO с рычажком
    © 2007 ЗАО Компания ТЕХНОЛОГ | Создание сайта и поддержка.

    Wagos указаны для алюминиевой проволоки?

    JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

    Кто-нибудь знает, делают ли они их? Конечно, было бы дешевле снабдить фургон фургонами, чем фиолетовыми проволочными орехами, если я смогу их найти.

    Ответить

    Сохранить

    Нравится

    1 — 20 из 25 Сообщений

    Как насчет Wago «Alu-Plus» Контактная паста:
    http://www. wago.us/products/2449.htm

    Ответить

    Сохранить

    Как и

    Все вставные соединители марки Wago рассчитаны на одножильный алюминиевый проводник №12, если перед вставкой на провод наносится паста Wago.

    Ответить

    Сохранить

    Как

    Соединение одножильных алюминиевых проводов

    Пружинные клеммы WAGO
    подходят для одножильных алюминиевых проводов Ê
    до 4 мм
    2
    / AWG 12, если для соединение
    .
    Обратите внимание, что номинальные токи
    должны быть адаптированы к приведенной проводимости
    алюминиевых проводов
    :
    2,5 мм2
    /AWG 14 = 16 A
    4 мм2
    /AWG 12 = 22 A
    Очистка и смазка проводника из алюминия
    больше не требуется. Вместо этого используйте
    контактную пасту WAGO «Alu-Plus»
    , которая вводится непосредственно в
    отверстие ввода проводника клеммной колодки
    WAGO с помощью ручного шприца
    .
    Это позволяет легко соединить твердые 9алюминиевые провода 0017 (в случае многополюсных клеммных колодок
    , также смешанные с медными проводниками
    ).
    WAGO „Alu-Plus“
    l автоматически разрушает оксидную пленку
    во время зажима
    l предотвращает свежее окисление в месте зажима

    l предотвращает электролитическую коррозию между
    алюминиевыми и медными проводниками
    (в одной клеммной колодке )
    l обеспечивает постоянную защиту от коррозии

    Конечно, можно также нанести
    WAGO „Alu-Plus“ непосредственно на
    вся поверхность алюминиевой проволоки
    перед зажимом.
