Высота вентканалов над кровлей: расчеты и нормативы

Для эффективной работы вентиляционной системы важно правильно рассчитать высоту вентканалов над кровлей, через которые выходит отработанный воздух. Ошибка в расчетах, когда труба расположена слишком низко относительно крыши, приведет к тому, что отработанный воздух будет поступать обратно в помещение, поскольку возникнет обратная тяга.

Если же труба будет располагаться слишком высоко, то работа отопительных приборов в помещении не будет эффективной: теплый воздух быстро выходит на улицу, и помещение нагревается слабо. Следовательно, от высоты трубы вентканала зависит расход топлива и атмосфера в помещении.

Содержание

• Расчеты и нормативы
  • Пять факторов, которые влияют на расчеты
• Расположение трубы относительно конька
• Высота вентканала и строение кровли
  • Пожарная безопасность и высота вентканала
  • Соответствие диаметра трубы и ее высоты
  • Труба для вентиляции и канал дымоотведения

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Обратите внимание! Правильно работающая вентиляция обеспечивает благоприятную атмосферу в помещении, отсутствие посторонних запахов и оптимальный уровень влажности.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Расположение трубы относительно конька

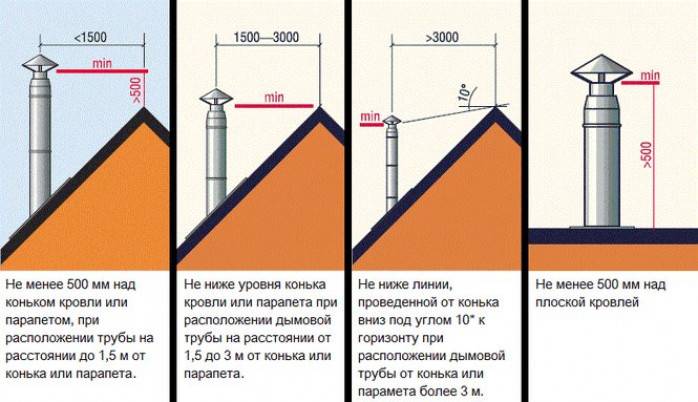

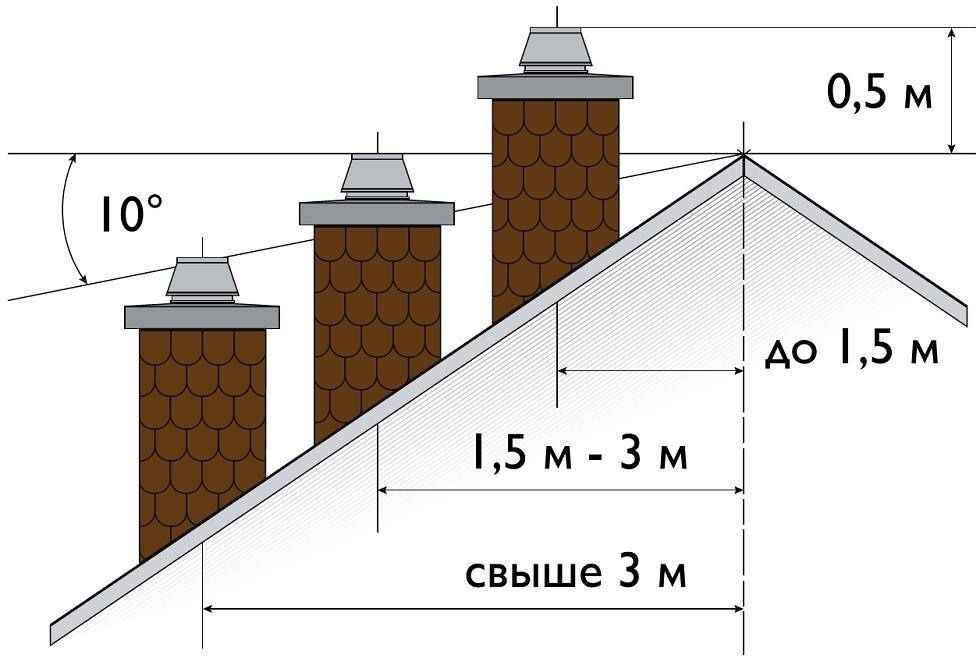

Если вентиляционная труба выходит на крышу на расстоянии менее 1,5 м от конька крыши, то над уровнем конька, ее поднимают еще на 50 см.

Труба должна быть расположена не ниже, чем конек крыши рядом стоящего дома.

При удалении от конька более чем на 1,5, но менее чем, на 3 м, высота вентканала не должна быть ниже конька крыши.

Если вентканал удален от самой высокой точки кровли на расстояние более 3 м, то верхушка трубы должна располагаться на пересечении линии, обозначающей угол наклона в 100.

Высота вентканала и строение кровли

Высота трубы для вентиляции зависит от ската кровли. Крыша может быть односкатной, двускатной или комбинированной.

• Для крыш одно- и двускатной высота вентканала рассчитывается по нормативам, т.е эта величина определяется в соответствие с расстоянием трубы от самой высокой точки кровли.
• Труба, установленная на плоской крыше должна быть не ниже полуметра.
• Для комбинированных кровель этот параметр рассчитывается с учетом перепада высот, при этом за отправную точку берется конек крыши.

Это важно! Проект вентиляционной системы для крыш сложной конструкции лучше доверить специалистам.

Пожарная безопасность и высота вентканала

Помимо правильной изоляции примыкающих к вентиляционной трубе конструкций, важно учитывать, какие материалы использовались для строительства. Если крыша выполнена из горючих материалов, а на трубе есть отверстия, то высоту трубы необходимо увеличить еще на 50 см, чтобы исключить возгорание от искры, которая может попасть на покрытие.

Расстояние трубы от мансардных окон должно быть 2 м и более.

Высокие строения и верхушки деревьев должны быть удалены от трубы на 6 м и более.

Соответствие диаметра трубы и ее высоты

Размер сечения определяется по СНИПам как соотношение ширины изделия (первый столбец) и ее высоты (верхняя строка):

Труба для вентиляции и канал дымоотведения

Высота вентиляционной трубы и дымоходной должна быть одинаковой, при условии, что они располагаются на расстоянии не более 3 м друг от друга. Иначе через вентканал в помещение будут поступать газы из дымоходной трубы.

Обратите внимание! Труба вентканала, расположенная неправильно относительно конька, может стать причиной затухания газа в отопительном приборе, что влечет за собой серьезные последствия.

Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных.

Величина сечения вентканала определяется по формуле:



    L= V x N,

L — размер сечения, V — объем помещения, N — существующий норматив для определенного вида помещения.

Обратите внимание! По нормативам категорически запрещено использовать вентканал для удаления продуктов горения из помещения.

как считать, нормы и правила

Содержание

1. Сопротивление и тяга
2. Зависимость вентиляционной системы от температурного режима
3. Сопротивление в шахте вентиляции
4. Особенности монтажа вентиляционной системы
5. Высота вентиляционных шахт
6. Предназначение системы вентиляции в коттедже
7. Принудительная
8. Естественная
9. Как определить высоту шахты
10. Как рассчитать сечение воздушного отвода
11. Особенности расчета труб дымохода
12. Скатная крыша
13. Что влияет на высоту трубы
14. Где на крыше не советуют ставить воздуховод
15. Как самому определить высоту воздуховода
16. Видео по теме

Чтобы правильно организовать климат в помещении, требуется установить в нем вентиляционную систему. Эффективность ее функционирования зависит от такого параметра, как высота вентканала, который выводит воздух из дома. Вычисления производятся разными способами с учетом того, какой вид системы воздуховодов будет смонтирован.

Сопротивление и тяга

Грамотно разработанная и правильно смонтированная вентиляционная система важна для частного дома с разными типами отопления. Отдельное внимание во время ее организации потребует высота вентканалов над кровлей, поскольку она обязана соответствовать нормам СНиП. Если этот размер будет снижен, то дым вернется в здание, а если сильно увеличен, то горячие воздушные массы будут очень активно улетучиваться, не прогревая нормально дом. Это в свою очередь вызовет потребление огромного количества энергетических ресурсов.

Вентиляционная система как удаляет воздух, где находится множество продуктов сгорания, так и дает возможность проникать чистым воздушным потокам с улицы. Но для комфортных условий требуются соблюдать показатели чистоты и нормального температурного режима, а также скорость передвижения воздуха. Чем она меньше, тем лучше микроклимат для людей в помещениях.

При температуре на улице +14 градусов главное предназначение воздуховода — вывод отработанных воздушных масс, но при условии, что в помещении температурный режим в пределах +22 градусов. Непосредственно вентиляционная система монтируется в комнатах, где отсутствуют окна, соответственно, в них невозможно организовать приток чистых воздушных масс. Обязательными в этом плане будут:

• кладовка;
• санузел;
• кухонное помещение.

Если же поток в доме недостаточен, то дополнительно нужно установить вентиляторы, которые монтируются на стенках либо окнах.

Большинство современных стройматериалов, использующихся для сооружения дома, не дают возможности «дышать» помещениям. Например, монтаж металлопластиковых окон существенно понижает воздушную тягу. При этом зачастую применяется способ проветривания, но это лишь кратковременное действие.

Образуется определенная разница, когда температурные воздушные показатели на улице и в доме имеют отличие. И чем оно больше, тем быстрее воздух уходит из комнат вверх. Если же снаружи тепло, то тяга снижается, эффективность вентиляционной системы ухудшается.

Более того, на активность тяги могут повлиять характеристики сечения, а также высота вентиляционной трубы над крышей. Нужно отметить, что разработкой проекта, в котором указываются размеры воздуховодов, необходимо заняться на начальных стадиях строительства. Исправления на стадии выполнения монтажных работ сделать почти невозможно.

Профессионалы говорят, что высота труб вентиляции над кровлей для помещений, находящихся приблизительно на одном уровне, должна быть одинаковой, иначе нормальная работа общей системы резко снизится.

Есть такие особенности установки трубы на крыше:

• Расстояние между стенками канала должно быть больше 100 мм, а самый популярный вариант — 140 мм. При этом длина составляет около 2.5 метров.
• Диаметр канала должен быть более 15 кв. см, если труба сделана из нержавейки.
• Если нет возможности организовать трубы вентиляции одинаковой длины для каждой комнаты, то используются решетки для вентиляции.

Если правильно рассчитать систему, то она будет обеспечивать приход чистых воздушных масс и их отвод до 3-х раз на протяжении 60 минут.

Независимо от типа вытяжной трубы, чтобы организовать беспрепятственное передвижение воздуха по дому, монтируются специальные переточные решетки. Во время их грамотной организации самое загрязненное помещение начнет проветриваться последним. С учетом этого принципа вентиляцию устанавливают на кухне и в санузле.

Зависимость вентиляционной системы от температурного режима

Чтобы вентилирование происходило постоянно, нужно контролировать состояние дымохода и не давать ему возможность переохлаждаться. Поэтому его устанавливают внутри стен помещения. Если это невозможно, то канал вентиляции монтируют снаружи здания, однако в этом случае нужно его укрыть слоем теплоизоляции. Такая защита потребуется и для открытых частей при удаленности труб вентшахты. Все нюансы, которые связаны с монтажом теплоизоляционного слоя, нужно учесть еще при проектировании системы вентиляции, иначе просто не будет места для утеплителя.

Помимо этого, для труб можно использовать и обогрев, когда они находятся около горячего трубопровода. Так им не будет страшно переохлаждение, это сделает вентиляцию гораздо эффективней. Но минусом подобной системы является то, что тяга в этом месте получается выше в отличие от остальных. Это спровоцирует нарушение нормальной работы всей системы: чем на большую высоту от нормы установлено вентотверстие, тем чаще будут появляться сбои.

Сопротивление в шахте вентиляции

Тяга воздуха во многом зависит от шероховатости вентшахт изнутри. Это трение непосредственно влияет на проходимость воздушных масс. Если используется гладкий стройматериал, то тяга повышается.

Чтобы снизить показатель сопротивления, применяются следующие действенные мероприятия:

• стыки рекомендуется организовывать без каких-то выступов и ям;
• все части вентшахты должны быть плотно подогнаны друг к другу;
• в канале желательно избегать горизонтальных выступов;
• если есть возможность, то стоит сохранить одинаковый размер диаметра по всей шахте.

Если неправильно сделать расчет высоты вентиляционной трубы дома над крышей, то тяга значительно снизится. При этом существует возможность появления обратной тяги. В данном случае вытяжная система начнет не выводить воздух, а задымлять дом. Чтобы не допустить этого, профессионалы советуют использовать различные насадки на входы труб вентиляции. Они позволяют повысить тягу и помогают вентиляционной системе функционировать в нормальном режиме даже во время сильных ветряных порывов.

Особенности монтажа вентиляционной системы

Как определить, что шахты вентиляции функционируют неправильно? На решетке вентиляции нет разных отложений или загрязнений, но стенки в комнате покрываются копотью и на них образуется конденсат. Более того, все время чувствуется неприятный запах в доме.

Часто причиной неправильной работы вентиляционной системы становится многослойный пирог крыши. Неграмотная расстановка шахт, а также выбранная высота вентиляционной трубы над крышей может привести к появлению щелей в нем, в которые проникает влага от осадков. Чтобы не допустить такой ситуации, лучше всего применять специальные проходные части.

Немаловажна и высота вентканала. Она будет зависеть от типа кровли. Для скатной крыши шахта вентиляции устанавливается на высоте 500 мм. Если она плоская, то высоту нужно сделать около 300 мм. Во время организации на этой кровле мест для отдыха расстояние от них до венттрубы должно быть не менее 2 м.

Некоторые считают, что не нужна вентиляционная система, когда в комнате установлен кондиционер. Естественно, он поддерживает нормальный температурный режим, но при этом он не позволяет создать потоков чистых масс воздуха, в результате у людей, спустя определенное время, начинаются головные боли.

Высота вентиляционных шахт

Большинство застройщиков строят свой дом, самостоятельно выполняя все работы. Они знают, какой должна быть труба вентиляции, поэтому сами могут организовать коммуникации в каждом помещении. Но есть смысл рассмотреть высоту шахты от конька в каждом конкретном случае.

Предназначение системы вентиляции в коттедже

Вентиляционная система является обязательным элементом в каждом частном доме. От этого зависит комфорт проживания. Поскольку данная система определяет в дальнейшем качество воздушных масс в помещениях, она непосредственно влияет на здоровье людей.

Но даже, невзирая на естественную очевидность, редко в частном доме сейчас можно отыскать на самом деле эффективную вентиляционную систему. Хотя есть несколько ее разновидностей.

Принудительная

Организуется за счет стимуляции передвижения воздуха с помощью эжектора либо вентилятора. Такая система довольно качественная и служит продолжительное время.

Но у нее есть множество недостатков. Это затраты электроэнергии и сильный шум, сопровождающий вращение вентилятора. Да и расходы на монтаж тоже велики.

Естественная

Осуществляется за счет разницы воздушной температуры в доме и на улице, значительно зависит от силы ветра. Естественная вентиляционная система разделяется на организованную и неорганизованную.

В последнем варианте воздушные потоки проникают в дом за счет зазоров в оконных и дверных проемах. Но с развитием пластиковых систем такая возможность становится очень низкой.

Организованная естественная вентиляционная система создается на основе расчетов, в ходе которых определяется расстояние и высота вентшахты от конька крыши. Чтобы повысить функционирование такой коммуникации, необходимо смонтировать специальные трубы вытяжки, оборудованные дефлекторами. Трубы могут устанавливаться на разную высоту от конька, но она должна соответствовать требованиям СНиП. Если нормы будут нарушены, то вентиляция не сможет эффективно работать.

В процессе самостоятельного сооружения дома нужно понимать, какая труба требуется для вентиляции. Но не каждый человек осознает огромный ассортимент этих элементов. А рынки пестрят различными воздушными отводами.

Сейчас вентиляционные каналы классифицируются по таким параметрам:

• уровень эластичности: жесткие, полугибкие, гибкие;
• форма труб: круглая, квадратная;
• метод подсоединения: сварные, бесфланцевые, фланцевые;
• используемый материал: из оцинковки, нержавейки, меди, пластика;
• конструктивный вариант исполнения: прямошовные и вальцовые;
• основное предназначение: теплоизоляционные или поглощающие шумы.

Как определить высоту шахты

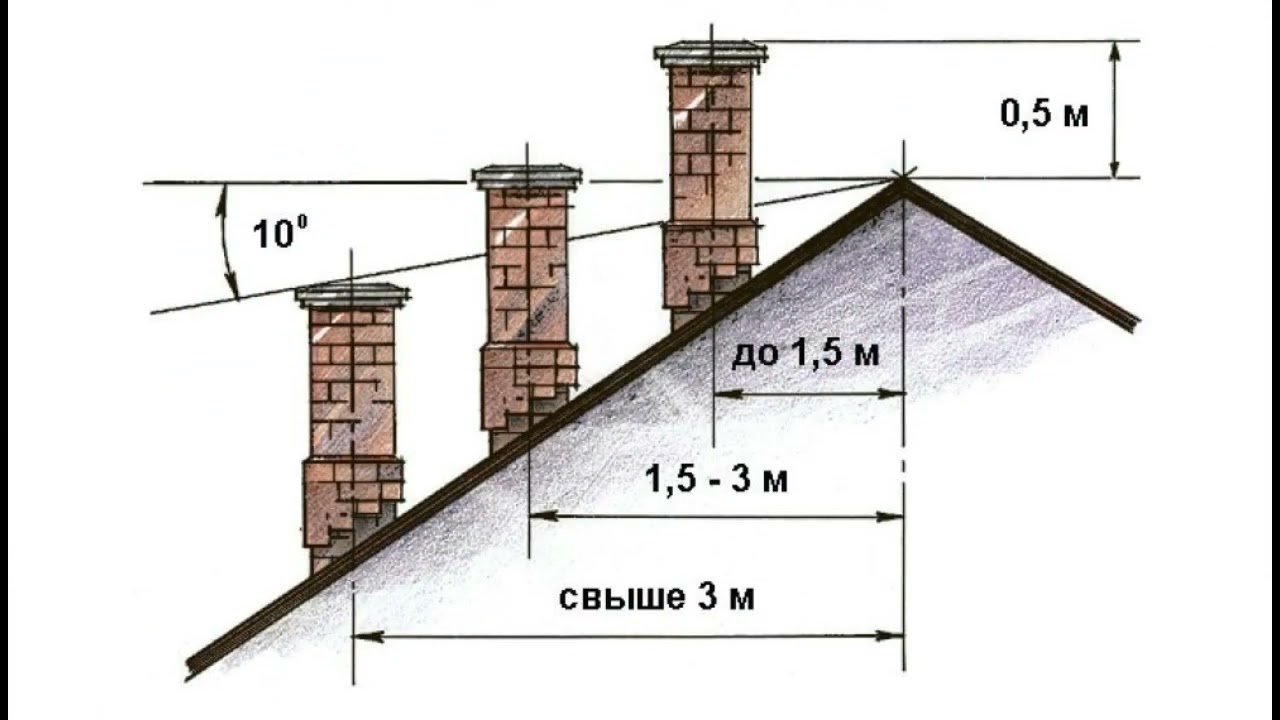

Чтобы правильно определить высоту трубы относительно конька крыши, нужно знать принцип функционирования вентиляции. Основу системы составляют вертикальные каналы. Их нужно установить в вентилируемой комнате и вывести над кровлей.

Труба вентиляции обязана находиться:

• На одном уровне с коньком, если расстояние между ними составляет 150-300 см.
• Выход трубы должен быть на 50 см выше конька при расстоянии менее 150 см.
• Если расстояние больше 300 см, то выход вентканала должен располагаться не ниже той линии, которая условно проведена от конька под углом 10 градусов.
• Высота трубы на плоской крыше должна быть не менее 300 мм, а на скатной — 500 мм.

Как рассчитать сечение воздушного отвода

Чтобы правильно рассчитать сечение труб вентиляции, необходимо знать размеры помещения и нормативную кратность воздухообмена в нем. Последний параметр определяется по таблице.

Необходимый объем воздуха можно найти по формуле:

Чтобы узнать допустимую скорость воздушного потока, следует воспользоваться таблицей:

Диаметр вентиляционной трубы определяется по диаграмме:

Высоту выхода вентиляционной трубы на крыше находим, исходя из ее диаметра. Для этого используем таблицу, в левом столбце которой указана ширина воздуховода, в ячейках — диаметр сечения, в верхней строке — сама высота.

Кроме высоты и сечения, нужно еще рассчитывать потери давления в воздушном отводе. Для чего используются формулы.

Для круглого отвода:

Для прямоугольного канала:

Произвести все эти вычисления самостоятельно может не любой человек, поскольку они довольно сложны и требуют особых познаний. Поэтому рекомендуется обращаться к специалистам.

Особенности расчета труб дымохода

Определяя высоту трубы, нужно учитывать многие факторы. Основные из них:

• Дистанция от конька. В СНиП указаны таблицы с учетом размера дымоотвода.
• Все котлы обязаны иметь особые устройства, автоматически завершающие горение при слабой тяге. В некоторых случаях перемещение воздушных масс может стать обратным, а это очень опасный случай.
• Чем больше длина дымохода, тем выше потоки воздуха, которые появляются вследствие завихрений. Они снижают скорость передвижения воздушных масс в отводе и являются причиной обратной тяги.

Скатная крыша

В этом случае СНиП указывает зависимость длины дымохода от дистанции до конька. Если она меньше 150 см, то труба обязана быть выше конька на 50 см. Если расстояние от трубы до конька 150-300 см, то край дымохода может находиться в горизонте с коньком. Чуть осложняются вычисления для трубы, удаленной от конька больше чем на 300 см.

При этом опытные строители используют особые формулы, беря в учет много изначальных данных, чтобы проверить правильность изысканий, также используются лабораторные показатели. Полученная информация обобщается, с учетом этого могут даваться общие рекомендации.

Что влияет на высоту трубы

При вычислении высоты дымовой трубы следует учитывать:

• Климатические условия в регионе, где устанавливается вентиляционная система.
• Объем веществ, проходящих по трубам за конкретный промежуток времени. Эту информацию можно узнать в инструкции по руководству к приборам отопления.
• Как быстро производится оседание мелких частичек, образующихся во время сгорания топлива. В процессе топки дровами появляется зола. Для нее эта характеристика равна не более 25%. Если используется электроэнергия, то показатель нужно выбрать по соответствующему коэффициенту.
• Концентрация вредных примесей в угарном газе, требующих очень быстрого выведения. Эти характеристики представлены в описательных документах приборов отопления.
• Количество выходящего газа.
• Отличие температурных режимов выходящих и входящих воздушных потоков.

Где на крыше не советуют ставить воздуховод

Данные рекомендации не обусловлены законами кинематики, а продиктованы комфортным нахождением на мансардах. Архитекторы не советуют ставить воздуховоды:

• Когда в жилище расположено множество приборов отопления. В этом случае все они должны быть выведены в общую широкую шахту с отдельными вентканалами. Сечения выбираются в каждом конкретном случае, причем непременно нужно учесть технические параметры аппаратов отопления.
• На ендовах. Такие места на крыше являются наиболее опасными, именно тут обычно образуются протечки. Трубы на этих участках значительно повышают возможность разгерметизации.
• Возле окон на мансарде. Часто сквозняки относят угарные газы в дом.

Как самому определить высоту воздуховода

Неопытные строители часто не могут сами определить высоту трубы относительно конька кровли. Для расчетов можно воспользоваться электронным калькулятором. Ну а тем, кто хочет сделать это самостоятельно, рекомендуется на листке изобразить эскиз крыши с размерами от трубы до конька. Вычисления производятся, если дистанция между ними более 3 м.

Для начала нужно не забывать, что конец трубы должен находиться ниже линии с коньком, проведенной примерно под углом 10 градусов. Соответственно, чем дальше труба от конька, тем длиннее будет ее выход над кровлей. Необходимо подготовиться к тому, что на больших кровлях со значительным наклоном высота дымохода может быть огромной. Чтобы повысить его стойкость, нужно будет поставить растяжки.

Пошаговая инструкция:

1. С помощью рулетки нужно замерить расстояние от конька до фундамента дома и места выхода вентиляционного отвода. Лазерная рулетка — хороший помощник. Она позволяет быстро измерять расстояние к разным объектам. Устройство нужно просто направить на поверхность и луч зафиксирует параметры. Например, высота от конька составляет 7 метров, а дистанция до него такая же.
2. Начертить схему вычислений с указанием определенных параметров. На ней нужно изобразить линию под наклоном 10 градусов к горизонтальному уровню. То есть, ясна высота конька (z=7 м), наклон 10 градусов, размер наибольшего катета (y=7 метров). Вследствие этого необходимо определить меньший катет, именно он является высотой вентиляционного отвода.
3. Вычислить катет, если известен второй и угол треугольника, можно по формуле: h = y*tgα. Значение tg можно узнать из таблиц.
4. С учетом приведенного примера оголовок трубы находится на высоте 1. 08 м. Такой точности не обязательно добиваться, достаточно результат округлить до 1 м.

Организация качественной системы вентилирования, обеспечивающей комфортные условия проживания в доме — вполне осуществимая задача. Нужно лишь правильно рассчитать параметры воздуховодов и четко соблюдать советы специалистов.

Видео по теме

сантехника — Как я могу удлинить свою вентиляционную трубу и есть ли при этом какие-либо негативные последствия?

спросил 11 лет, 3 месяца назад

Изменено 7 лет, 3 месяца назад

Просмотрено 17 тысяч раз

Я заметил, что когда здесь, в Онтарио, выпадает много снега, по крайней мере одно из дренажных отверстий на моей крыше забивается снегом. Хотя после одной зимы в доме я еще не заметил каких-либо побочных эффектов от этого, я знаю, что это может вызвать некоторые проблемы, которых я хотел бы заранее избежать. У меня также есть живот в моей основной канализации, который вызвал ряд резервных копий (см. эту ветку), поэтому я пытаюсь предотвратить все, что может усугубить ситуацию.

Цвет вентиляционного отверстия черный, поэтому я предполагаю, что это ABS.

Могу ли я использовать муфту и трубу из АБС, чтобы удлинить его на пару дюймов, или есть более предпочтительный/правильный способ сделать это?

• сантехника
• крыша
• вентиляционная
• дренажная
• дренажно-сливно-вентиляционная

3

IANAP (Я не сантехник), но я недавно заменил свою старую чугунную трубу.

Соответствующая часть Международного сантехнического кодекса выглядит как раздел 904. В частности, к вам могут относиться следующие разделы.

904.1 Расширение крыши. Все открытые вентиляционные трубы, проходящие через крышу, должны заканчиваться на высоте не менее [ЧИСЛО] дюймов (мм) над крышей, за исключением тех случаев, когда крыша должна использоваться для любых целей, кроме защита от атмосферных воздействий, удлинители вентиляционных отверстий должны иметь длину не менее 7 футов. (2134 мм) над крышей.

Обратите внимание, что [номер] обычно определяется вашими местными кодами, поскольку он очень специфичен для каждого региона. Некоторый веб-поиск выдает несколько сообщений на форуме от сантехников в Онтарио, которые говорят, что он должен быть на высоте 6 дюймов над крышей. Мне это не кажется большим, и если у вас уже 6 дюймов и есть проблемы, кажется разумным пойти выше.

904.2 Защита от замерзания. Если 97,5-процентное значение для расчетной наружной температуры составляет 0°F (-18°C) или ниже, каждое удлинение вентиляционного отверстия через крыша или стена должны иметь диаметр не менее 3 дюймов (76 мм). Любой увеличение размера вентиляционного отверстия должно производиться внутри конструкции a минимум 1 фут (305 мм) ниже крыши или внутри стены.

904.3 Фартуки. Соединение каждой вентиляционной трубы с линией крыши должно быть водонепроницаемым с помощью утвержденного оклада.

904.7 Расширение вне строения. В климате, где 97,5-процентное значение для расчетной наружной температуры ниже 0°F (-18°C), вентиляционные трубы, установленные снаружи конструкции, должны быть защищены от замерзания изоляцией, теплом или тем и другим.

Я не знаю предпочтительный метод для этого, но если вы планируете добавить муфту изнутри дома и «подтолкнуть» трубу вверх, держу пари, вы нарушите водонепроницаемость вокруг трубы на крыше. Самым простым решением было бы добавить это расширение в самый верх, чтобы вообще не возиться с перепрошивкой.

Если это основная канализационная/вентиляционная труба для дома, я не думаю, что вам разрешено уменьшать диаметр трубы (даже в «вентиляционной» части). Я не знаю, верно ли это по-прежнему для небольших вентиляционных отверстий, которые обслуживают всего несколько светильников.

Если это черный пластик, то это АБС-пластик, который легко режется и склеивается.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Сантехническая вентиляционная труба, высота над крышей (пояснение)

Важность надежной водопроводной системы невозможно переоценить; Сантехническая система в доме предназначена для удаления отходов и воды через трубы и вентиляционные дренажи.

Хорошая водопроводная система обеспечивает достаточные воздушные зазоры и соблюдение строительных норм и правил, разделяющих соединения элементов водопровода с мусором и чистой водой.

Возможно, вы захотите прочитать дальше, чтобы узнать стандартную высоту вентиляционной трубы над крышей.

В соответствии с Международными сантехническими нормами (IPC) вентиляционная труба должна быть на 6 дюймов выше уровня крыши в соответствии с разделом 905.5. Кроме того, вентиляционные отверстия должны выступать на 24 дюйма над крышей в заснеженных районах.

Содержание

На какой высоте над крышей должна быть вентиляционная труба?

Удлинение вентиляционной трубы через крышу должно быть на 12 дюймов выше верха для защиты от непогоды.

При использовании в целях, отличных от защиты от атмосферных воздействий, он должен быть заделан на высоте 7 футов над крышей.

Для правильного понимания, вентиляционная труба известна как вентиляционная труба или вентиляционное отверстие, которое регулирует поток воздуха и позволяет стекать отходам и воде свободно через трубу, отводящую воду из дома.

При планировании сантехники для вашего здания вы можете выбрать один из различных типов вентиляции, доступных для различных целей.

В некоторых случаях допускается влажная вентиляция, но необходимо уточнить длину труб; после этого вы можете проконсультироваться с инспектором по сантехнике , чтобы определить, возможна ли влажная вентиляция.

Знание типа дренажного вентиляционного отверстия поможет вам составить наилучший план системы. Типы вентиляционных труб включают в себя:

№1.

True Vent

Вентиляционный клапан этого типа имеет вертикальную трубу, установленную на сливной линии, которая проходит с одной стороны крыши на другую, но не пропускает воду.

Верхние части могут служить вентиляционными отверстиями, когда светильник находится рядом со стопкой.

#2.

Клапан подачи воздуха (AAV)

Этот клапан открывается при сливе сточных вод, впускает воздух и использует гравитацию, чтобы предотвратить попадание газа в помещение.

По мере опорожнения арматуры клапан открывается и втягивает воздух обратно в трубу, после чего она закрывается под действием силы тяжести. Он предотвращает бульканье и предотвращает попадание газов в дом.

Сантехнические коды в некоторые области позволяют использовать AAV вместо вентиляционных линий. Они также используются для вентиляции нескольких светильников.

№3.

Общая вентиляция

использует аналогичную вентиляцию между двумя учреждениями, прикрепленную к противоположной стороне стены и соединенную с дымовой трубой санитарным крестом и может быть на раковинах спиной к спине.

#4.

Вспомогательный вентиляционный канал

Вспомогательный вентиляционный канал крепится к дренажной линии рядом с приспособлением и проходит к центральному вентиляционному отверстию, которое выходит на крышу. Его иначе называют ревентиляционной трубой.

Он должен простираться по горизонтали с минимальной длиной 6 дюймов до вершины, где вода поднимается выше уровня затопления.

№5.

Вентиляционное отверстие для сточных вод

Вентиляционное отверстие для дренажной воды (DWV) позволяет воздуху поступать в водопроводную систему для поддержания достаточного давления воздуха, которое удаляет сточные воды или серая вода от дома.

Основная труба представляет собой 4-дюймовую трубу, которая проходит прямо через крышу. Это центральная часть сливного отверстия.

#6.

Вентиляционная труба приспособления

Воздуховод соединяет два дренажных отверстия приспособления в месте соединения . Вентиляционная труба приспособления представляет собой вентиляционную трубу, которая ведет от дренажной трубы к другой вентиляционной трубе.

№7.

Подача светильника

Это труба подачи воды, которая соединяет светильник с основной или другой ответвленной водопроводной трубой.

#8.

Крепление дренажное

Часть трубы между трубой и другой частью дренажной системы. Когда вентиляционное отверстие заблокировано, это вызывает клокочущий звук в канализации, медленный слив воды в раковине и ванне, а также неприятный запах канализационного газа.

Кроме того, он вызывает создание отрицательного давления в вашей дренажной системе, что не позволяет воде вытекать из дома.

Чем больше воды скапливается в вашей трубе, тем больше она образует отложений, которые в конечном итоге могут повредить вашу трубу; когда , вам следует немедленно обратиться за профессиональной помощью.

Минимальная высота вентиляционного отверстия над крышей

Согласно (IPC) минимальная высота вентиляционного отверстия над крышей должна составлять 152 мм (6 дюймов). , вентиляционные трубы должны находиться на расстоянии 305 мм (12 дюймов) от вертикальной поверхности.

Вентиляционная труба должна быть там, где высота сантехнической вентиляционной трубы выше уровня готовой кровли и не соответствует требованиям строительных норм и правил в данном конкретном месте.

Высота вентиляционной трубы водопровода на черепичной крыше

Некоторые факторы определяют, насколько далеко может выступать приспособление из вентиляционной трубы. Во-первых, это размер трубы, требуемый местными властями; во-вторых, тип прибора, который вы хотите установить; и, наконец, количество учреждений с мокрой вентиляцией на той же линии.

Вентиляционные трубы уже, чем дренажные трубы , и обычно устанавливаются сверху дренажной трубы вертикально или на расстоянии менее Угол 45° от горизонтали , чтобы на них не попадала вода, потому что они всегда должны оставаться сухими.

В приведенной ниже таблице показаны стандартные нормы сантехнического оборудования для вентиляции приспособления, различные размеры вентиляционной трубы и расстояние от вентиляционной трубы, на котором приспособление будет располагаться горизонтально.

Расстояния вентиляционных труб 902 41 1- ½ диаметра

Размер дренажной трубы	Размер вентиляционной трубы	Расстояние
1- ¼ диаметра	1- ¼ диаметра	2- ½ фута
1- ¼ диаметра	3- ½ фута
2	1- ½ диаметра	5
3	2	6
4	3	10

На какой высоте над крышей должна быть вентиляционная труба для снега Накопление в географической области?

В местах, характеризующихся сильным снегопадом , вентиляционная труба должна быть не менее 51 мм (2 дюйма) в диаметре и 305 мм внутри изолированного участка внутри здания.
