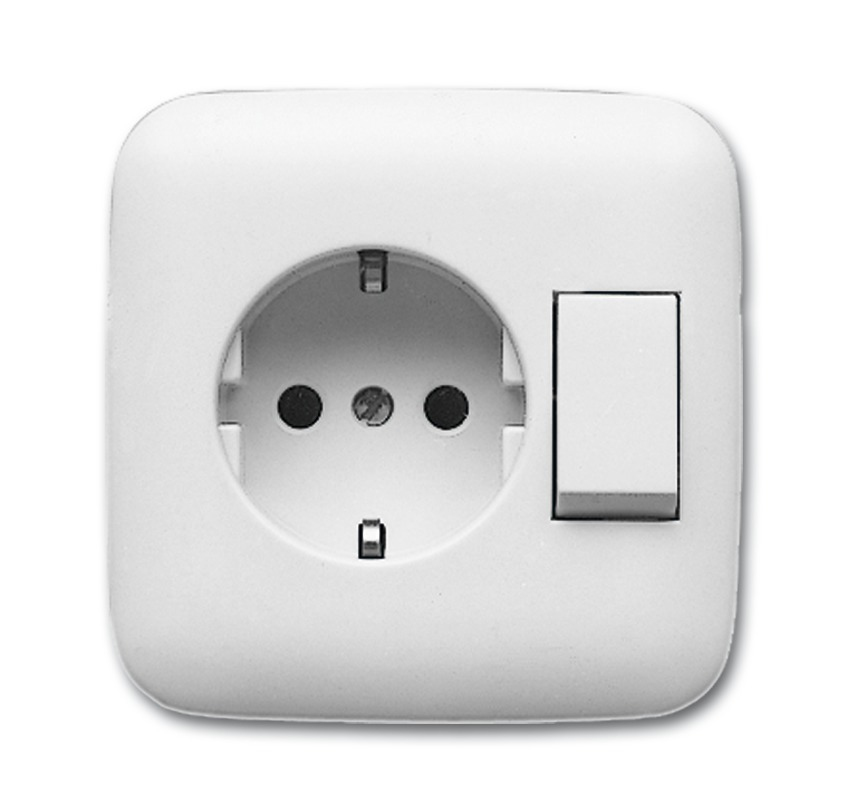

Выключатель с розеткой: Блок выключатель с розеткой встраиваемый Reone 3 клавиши, с заземлением, цвет слоновая кость

Содержание

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) - распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Наружные выключатели и розетки, оптовая цена со склада, доставка по РФ

В ряде случаев прокладывание электросети открытым способом не просто оправданный вариант, но и единственная допустимая возможность. К примеру, при прокладывании кабеля по горючему основанию (деревянные стены) — использование скрытого метода нерентабельно и, более того, запрещено правилами безопасности. Для подобных сетей, естественно, требуется специальная электрофурнитура. Для этих целей служат наружные розетки и выключатели.

Конструкция накладных розеток и выключателей

Первое и единственное конструктивное отличие наружного выключателя или розетки от встраиваемой заключается в наличии собственного корпуса. Механизмы накладных розеток и выключателей не отличаются от встраиваемых. Розетки, в зависимости от конкретной модели, также могут оснащаться контактами заземления, защитными шторками, а также винтовыми и безвинтовым зажимами. Они могут иметь од одного до четырех механизмов в корпусе. Справедлива эта особенность, как для накладных розеток, так и для наружных выключателей. Также встречаются модели для внешнего монтажа, с выключателем и розеткой в одном корпусе, но их не так много и их использование имеет ряд особенностей.

Еще один важный конструктивный момент накладных розеток и выключателей — степень защищенности. Это параметр, как правило, оказывает влияние на цену наружной розетки. Такие модели чаще всего применяются в промышленных, подсобных помещениях или вовсе за их пределами. Поэтому многие модели оснащаются соответствующими элементами конструкции — уплотнителями на вводах кабеля, каналах, ведущих к контактам и между деталями корпуса. В частности, важный конструктивный элемент защищенной накладной розетки — откидная крышка. При необходимости купить розетку для наружной проводки важно помнить, что не каждая розетка с крышкой обязательно защищена по определенному стандарту IP. Кроме того, защищенность этой самой розетки «активна» только при закрытой крышке.

Таким образом, для монтажа в помещениях с повышенной влажность и в закрытых уличных щитках необходимо использовать внешние розетки и выключатели, с защищенностью не менее IP 44. А для применения вне пределов помещения и электрощитов — более защищенные модели с IP от 54. Некоторые коллекции обеспечивают возможность приобрести защищенный корпус и необходимый механизм отдельно.

Особенности монтажа

Монтаж внешних розеток и выключателей производится быстрее, чем встраиваемых. Первые не нуждаются в устройстве специальных углубления в стене для монтажной коробки. Основная часть корпуса накладных изделий крепится к рабочей поверхности при помощи двух — четырех шурупов с дюбелями. Такая особенность бытовой наружной розетки значительно снижает количество требуемого для монтажа времени.

Для монтажа подобных изделий достаточно снять лицевую накладку на механизм, закрепить основу корпуса на поверхности, подключить и поместить внутрь механизм. Затем останется только вернуть лицевую накладку на место и выключатель или розетка готова к работе. Естественно, в процессе установки и эксплуатации необходимо соблюдать правила безопасности. Также, перед тем, как купить наружную розетку, рекомендуется хотя бы приблизительно подсчитать мощность предполагаемых потребителей, которые будут к ней подключатся, и сопоставить ее с максимально допустимой нагрузкой.

Декоративные аспекты

В силу своих конструктивных особенностей, накладные розетки и выключатели в значительной степени выступают над несущей поверхностью. В гораздо большей степени, чем встраиваемые модели. Поэтому при их конструировании гораздо больше внимания уделяется надежности, удобству монтажа и функциональности. Исключение составляют винтажные электроустановочные изделия. При их изготовлении оформление играет решающую роль, ведь ретро розетка или выключатель — это, прежде всего, предмет стиля, а уже потом функциональное устройство.

Кроме того, если оформление интерьера диктует сложные требования, которым не способна удовлетворить ни одна из существующих моделей, есть и дополнительная возможность. Некоторые серии электроустановочных изделий (LK Vintage, Legrand Valena) предлагают специальные подъемные коробки. Подобные изделия позволяют превратить любую встраиваемую розетку (или выключатель) в накладную.

Таким образом, наружные розетки и выключатели — это электроустановочные изделия, используемые для монтажа в сети, проложенные открытым способом. Они имеют некоторые декоративные нюансы, но в плане функциональности ничем не уступают встроенным моделям.

Монтаж блока из розетки с выключателем

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает

Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

Отключить подачу электроэнергии на электрическом щите

Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки

Это позволит убедиться, что обесточена именно нужная линия.
Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Подключение

Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.

Схема подключения трехклавишного выключателя

В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.

Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.

Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:

  1. Обесточивание электросети путем отключения автоматического выключателя.
  2. Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
  3. Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
  4. Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
  5. Проверяется правильность работы устройства путем поочередного нажатия клавиш.

В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.

Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.

Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.

Схема блока трехклавишного выключателя с розеткой

Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7. Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

Как подключить выключатель от розетки — RozetkaOnline.COM

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.



 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    — Отвертка крестовая
    — Отвертка плоская (индикаторная)
    — Монтажный нож или устройство для снятия изоляции
     — Пассатижи или бокорезы
     — Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае — белую и белую с синей полосой.



 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов — белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально — по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.







9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.





Электрический выключатель, розетка – как установить на стене

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода, а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключаться к нижнему контакту выключателя.

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Когда наступило время ремонта прихожей, представилась возможность спрятать электрические провода бра в стену и установить настенный выключатель скрытой установки.

Выключатель нужно было установить на кирпичную стену, зашитую листами гипсокартона много лет назад. В те времена листы гипсокартона крепились не саморезами на металлическом или деревянном каркасе, а с помощью гипса или алебастра. На кирпичную стену наносили в нескольких местах горки раствора, и прижимали к стене лист. Горки расплющивались и после затвердевания, а гипс и алебастр твердеют быстро, гипсокартон прочно фиксировался на стене.

Электрическая розетка была закреплена непосредственно за лист гипсокартона и когда была снята ее крышка, обнаружилось, что края гипсокартона в местах зацепления лапок крепления розетки раскрошились.

При снятии крышки с розетки также выяснилось, что она была запитана не от распределительной коробки, а от соседней розетки, установленной в нескольких метрах от нее. Соседняя розетка тоже была закреплена таким же способом и держалась ненадежно. В результате возникла необходимость не только установить выключатель для бра, но и переустановить обе розетки.

Установить специальные коробки для гипсокартона не представлялось возможным, так как менять место установки розеток не хотелось, а стенки гипсокартона на старых местах были раскрошены. В дополнение современные пластмассовые коробки для скрытой установки выключателей и розеток имеют большую глубину, и держатся в гипсокартоне, как свидетельствует практика, ненадежно. Решил использовать металлические коробки.

Доработка конструкции крепления выключателя и розеток

Для надежного закрепления розеток и выключателя в коробках, перед монтажом в стене решил коробки доработать, установив в них крепежные стойки с резьбой. Для установки стоек необходимо измерять расстояние в корпусе розетки между винтами крепления механизма лапок и на обратной стороне металлической коробки сделать разметку с кернением мест для сверления отверстий.

Далее в коробке сверлятся исходя из диаметра резьбы стоек, отверстия, и стойки закрепляются гайками или винтами, в зависимости от вида стоек.

Длина стоек выбирается исходя из размеров основания выключателя или розетки из расчета, чтобы корпус прибора плотно прилегал к торцу стоек. Лучше всего для крепления подходят винты с резьбой М4.

Монтаж коробок для установки розеток, выключателя, и подключения их к электропроводке ничем не отличается.

Установка на стену коробок для розеток и выключателя

Внимание! Перед работой по установке розеток не забудьте обесточить электропроводку.

После снятия электрической розетки перед глазами открылась следующая картина. Это дыра в листе гипсокартона, на глубине которой не более двух сантиметров находилась кирпичная стена. Коробка имеет глубину около четырех сантиметров, следовательно, придется удалять часть стены.

Из отверстия выходили два двойных провода электропроводки, сверху от распределительной коробки, слева от соседней розетки. Оставлять квартиру без электричества было неудобно, поэтому индикатором фазы был определен фазный провод и на него плотно надета изолирующая пластиковая трубка. Провод слева был коротковат. Поэтому пришлось место установки сдвинуть ближе к этому проводу.

Для того, чтобы сделать выборку в стене для установки коробки нужно выполнить разметку. Для этого коробка прикладывается к стене, и обводится по контуру карандашом.

Далее пилкой по металлу, зажатой в ручку, или просто удерживая пилку в руке, обвернув ее сложенной в несколько слоев бумаги или тряпки для защиты руки, делается пропил по нанесенной карандашом линии. После удаления лишнего гипсокартона, необходимо сделать выборку в кирпиче.

Сначала нужно просверлить дрелью с функцией перфоратора или перфоратором на расстоянии друг от друга, равному диаметру сверла, отверстия на нужную глубину. Кирпич сверлится легко, что демонстрирует ниже представленный видеоролик. На сверление всех отверстий у меня ушло не более пяти минут.

Всего просмотров: 63372

После просверливания всех отверстий нужно их расширить в сторону соседних, очень плавно наклоняя дрель в режиме сверления. Как видно на фотографии, многие соседние отверстия слились.

Теперь нужно удалить перемычки кирпича между отверстиями. Кирпич выдерживает большее давление, но против ударов имеет низкую устойчивость. Поэтому с помощью зубила и молотка перегородки легко ломаются.

После удаления кирпичных перемычек выборка в стене для установки коробки под розетку стала достаточной глубины.

Закрепить коробку в стене можно с помощью раствора, например, цемента, алебастра, гипса или ротбанда. Я использовал ротбанд, так как он был под рукой и с ним очень удобно работать.

Сначала выборка заполняется раствором по бокам. Затем на дно коробки наносится горка раствора и коробка вставляется в выборку заподлицо стены, выдавливая излишки раствора.

Следует отметить, что если Вы делаете ремонт и планируете в дальнейшем выравнивать стены, то необходимо коробку под розетку утопить на такую глубину, чтобы ее поверхность оказалась на уровне плоскости выровненной стены.

После того, как закрепляющий коробку раствор застынет можно приступать к установке в коробку розетки и подключению ее к электропроводке.

Подключение электрической розетки к электропроводке

К этой розетке требовалось подключить параллельно другую розетку, к которой будет подключен светильник с выключателем. Поэтому к каждой ее клемме необходимо присоединить по два провода.

Для надежного контакта концы проводов несколько изогнуты, а на винты надеты пружинные шайбы типа гровер. С правой стороны к розетке подходят провода электросети от распределительной коробки, а слева, уходящие ко второй розетке.

Теперь розетка установлена в металлической коробке, что гарантирует пожарную безопасность, надежно закреплена и выполнено подключение проводов электросети.

Перед установкой коробки для выключателя, сначала необходимо в стене проложить провод для подключения бра. Так как между гипсокартонной облицовкой и кирпичной стеной имелся зазор, то проще всего было протянуть провод через это пространство. Но в моем случае из-за крепления гипсокартона на алебастре, такая возможность представилась частично.

Часть провода с помощью одножильной стальной проволоки и дополнительно просверленного в гипсокартоне отверстия с помощью сверла-перки получилось протащить через полость, а кусок пришлось прокладывать в штробе, сделанной в гипсокартоне.

Как сделать штробу в стене

Перед штроблением необходимо с помощью линейки и карандаша сделать разметку, нанести крайние линии штробы. Ширина штробы должна быть чуть шире провода, глубина на пару миллиметров больше, чем толщина провода.

Далее приложив линейку с помощью самодельного резака (таким резаком хорошо режется также органическое стекло и пластмасса), сделанного из поломанной пилки по металлу, прорезать канавки. Штроба в гипсокартоне, как и в штукатурке прорезаются легко.

С небольшим нажимом отверткой с плоским лезвием удаляется гипсокартон или штукатурка из штробы. Теперь можно укладывать проводку в штробу.

После установки коробок для розетки и выключателя в стене, прокладки провода для бра и закрытия ротбандом, можно приступать к подсоединению электропроводов.

Подключение светильника скрытой проводки к розетке

Подключение в розетке проводов бра практически не отличается от подключения дополнительной розетки, описанной выше.

Так как провод для подключения бра был взят многожильным, то для хорошего контакта с одножильным проводом пришлось сделать на концах проводов колечки. Осталось закрутить винты и переходить к подключению выключателя.

С правой стороны к розетке подходят провода от соседней розетки, а слева идущие на выключатель.

Подключение выключателя скрытой проводки

Когда делался монтаж коробок и прокладка провода для бра, в коробке выключателя была оставлена петля неразделанного провода. Теперь пришло время подготовки его к монтажу.

Так как был взять провод в двойной изоляции, то сначала необходимо острым ножом аккуратно, чтобы не повредить внутреннюю изоляцию проводов, разрезать внешнюю изоляцию на половину длины петли.

Далее провод, который подключен к фазному выводу розетки разрезается посередине, с концов снимается изоляция и формируются колечки. Неразрезанный провод возвращается в изоляционную трубку.

Прикручивается выключатель к ранее установленным стойкам в коробке и к выводам выключателя подсоединяются подготовленные провода винтами с гроверами.

Установка розеток и выключателя для бра окончена, осталось установить клавишу на выключатель и крышку на розетку.

Электрическая схема подключения


светильника с выключателем к розетке

В результате проделанной работы получилась вот такая не стандартная электрическая принципиальная схема соединения двух розеток, выключателя и бра.

Подключить к проводам в распределительной коробке дополнительную розетку без повреждения декоративного покрытия стены невозможно. В дополнение, распределительные коробки зачастую скрыты под слоем штукатурки или расположены выше уровня подвесных потолков и их найти проблематично.

Поэтому подключение по такой схеме вполне оправдано и надежно, если все выполнено по правилам, с учетом соответствия сечения проводов планируемой нагрузке.

Розетки и выключатель на стене установлены надежно, и теперь о них можно забыть навсегда.

Теперь лишних проводов на стене нет и стало удобно включать светильник. При желании можно в выключатель установить подсветку. Тогда будет удобно включать свет в темное время суток.

Схема подключения блока – двух клавишного выключателя


Viko (Вико) с розеткой

Для того чтобы включить два или три светильника, раньше устанавливали несколько выключателей рядом. Из эстетических и экономических соображений, выключатели стали объединять в один блок. В дополнение, в блоке выключателей часто размещается еще и электрическая розетка. На фотографии показан двух клавишный выключатель Viko (Вико) с розеткой.

Конструкция двух или трехклавишного выключателя практически не отличается от одноклавишного, за исключением дополнительных клавиш и нескольких контактов. Блок выключателей еще дополнен электрической розеткой, что позволяет подключать к нему электроприборы. Это бывает удобно для временного подключения, например, электрического фена, электробритвы или пылесоса. Конструкция розетки не отличается от конструкции индивидуальной розетки. Просто выключатель и розетка объединены в одном корпусе.

Для того, чтобы добраться до клемм подключения выключателя, нужно надавить сбоку на клавишу отверткой одновременно поддевая ее за нижний край. Защелка отожмется, и клавиша легко снимается. При подключении двухклавишного выключателя нижний его контакт подсоединяется к фазному проводу, верхние выводы к проводам, идущих от светильников.

Для подключения розетки кроме фазного провода, подсоединенного к выключателю, нужен еще и дополнительный нулевой. Если Вы захотите заменить обыкновенный выключатель на блок выключателей с розеткой, то не следует забывать о необходимости прокладки еще одного провода. Может только выручить, если был установлен двухклавишный выключатель, а Вы устанавливаете блок с одноклавишным. Тогда неиспользуемый провод можно переключить в распределительной коробке и использовать в качестве недостающего.

Электрическая схема выключателя Viko

Ниже приведена электрическая схема подключения блока выключателей с двумя выключателями и розеткой. По такой же схеме выполняется подключение дополнительно к обыкновенному выключателю электрической розетки.

Схемы подключения одно, двух и трехклавишных выключателей при подключении одно, двух, трех и многорожковых люстр приведены в статье «Как подключить люстру».

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку


выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Купить розетка выключателя онлайн - Купить розетка выключателя со скидкой на AliExpress

Отличные новости !!! Вы попали в нужное место для розетки выключателя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя розетка для переключателя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке переключателя и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch socket по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как подключить электрические розетки и переключатели

Основы подключения устройства

Подключение электрических розеток (правильно называемых розетками) и выключателей включает в себя многие из тех же основных методов.Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме.

Меры предосторожности

Перед тем, как приступить к работе с электрическими компонентами, убедитесь, что электрический ток в цепи, с которой вы работаете, отключен на панели автоматического выключателя дома. Прежде чем продолжить, убедитесь, что ток был отключен с помощью мультиметра или аналогичного устройства. Перед тем, как начать, узнайте об электробезопасности.

Необходимые инструменты и материалы

  • Комбинированный инструмент электрика или инструмент для зачистки проводов
  • Отвертки
  • Плоскогубцы
  • Разъемы проводов (гайки или вставные разъемы)

Ель / Кевин Норрис

Выполнение правильных соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов схемы к переключателю или розетке - использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства.Чтобы сделать безопасное и надежное соединение с помощью винтовых клемм:

  1. Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может быть не изолирован) с помощью приспособлений для зачистки проводов.
  2. Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
  3. Наденьте крючок каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
  4. Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
  5. Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше всего подходит для винта. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть очень тугим, надежно удерживая провод под головкой винта.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Электромонтаж розеток для промежуточных потребителей

Когда выходная розетка расположена в середине участка цепи - с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» - есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключились к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода подключились к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостаток заключается в том, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.

Второй метод подключения розеток в середине участка - это подсоединение их к проводам схемы с помощью «косичек». Пигтейл - это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нижележащей части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку.Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям после розетки.

Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения проводных разъемов.

Поддержание правильной полярности

Полярность - это часть системы безопасности, которая поддерживает ток электричества в нужном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.

Чтобы сохранить правильную полярность при подключении розетки, подключите черный провод под напряжением к одной из клемм горячего бронзового цвета. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных переключателей оба провода, подключенные к переключателю, являются горячими. Если в электрической коробке есть нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.

Со всеми переключателями и розетками подсоедините провод заземления схемы (голая медь или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах этих винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.

Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.

Ель / Кевин Норрис

Электромонтаж трехходовых переключателей

Трехпозиционные переключатели управляют осветительной арматурой или розеткой из двух разных мест.Эти переключатели имеют два «бегущих» провода и один «общий» провод. Уловка при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе перед тем, как отсоединить провода. Маркировать бегунковые провода не нужно, потому что любой бегунок можно подключить к любому разъему ходового винта на переключателе.

Чтобы подключить новый переключатель, подключите помеченный общий провод к клемме COM (обычно бронзового или темного цвета) на переключателе. Подключите каждый из двух других проводов к одной из светлых дорожных клемм.

Ель / Кевин Норрис

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: один с маркировкой LINE, а другой с надписью LOAD:

  • Если вы хотите, чтобы розетка обеспечивала защиту GFCI устройства (устройств) после розетки, используйте клеммы LINE и LOAD, следуя монтажной схеме производителя.
  • Если вам не нужно обеспечивать защиту GFCI для других устройств, или если розетка находится в конце цепи (конец рабочего цикла), используйте только клеммы LINE, следуя монтажной схеме производителя.Если эта розетка является розеткой посередине участка, используйте короткие гибкие провода, чтобы соединить провода схемы с клеммами LINE на розетке.

Ель / Кевин Норрис

Розетка и выключатель

Z-Wave; Нано-переключатель • Aeotec

Мощный контроль.
Предназначен для управления розетками, выключателями и немигающими лампами. мощно. Nano Switch может управлять мощностью до 15 ампер, а Dual Nano Switch - до 10 ампер.См. Список для полных спецификаций.

Безопасно маленький.
Предназначен для установки за настенным выключателем без ущерба для безопасности, Размер Nano Switch составляет 4,2 см x 4 см x 2,5 см (1,65 дюйма x 1,6 дюйма x 0,98 дюйма), в то время как Dual Nano Switch предлагает вдвое больше контроля - всего 4,4 см x 4 см x 2,5 см.

Посмотрите свои расходы.
Он обеспечивает автоматизацию и планирование, а также контролирует энергопотребление. монитор.Nano Switch выпускается в версии, в которой реализована сверхточная технология измерения энергии Aeotec. который регистрирует потребление электроэнергии с точностью 99%.

Gen5.
Nano Switch является частью линейки Aeotec Gen5 и разработан на основе последней версии Z-Wave - Z-Wave Plus. От более низкого энергопотребления до На 250% меньшее время отклика, Nano Switch обладает преимуществами, которых вы никогда не увидите, а только почувствуете.

Более сильный сигнал.
Не потребляя больше энергии, Nano Switch предлагает более широкие возможности беспроводной связи. надежность, чем все до него. Его беспроводной сигнал теперь на 2,5 дБм мощнее, так что Nano Switch может обеспечивают на 67% больший радиус действия беспроводной связи при ширине до 150 метров / 492 футов.

Беспроводные обновления.
Технологии меняются, и вместе с ними меняется и Nano Switch.В отличие от предыдущих моделей, Nano Switch позволяет устанавливать обновления прошивки по беспроводной сети через Z-Wave Plus, так что остается на переднем крае.

Безопасный электромонтаж.
Из-за высокого усилителя, который он несет, и во избежание таких проблем, как случайный Напряжение Nano Switch работает только с переключателями и розетками, в которых используется нейтральный провод. Nano Dimmer - это альтернатива, которая работает с нейтральным проводом или без него.

Более простая проводка.
Его быстрее установить, а также проще подключить проводку. Теперь на 60% меньше чем предыдущие встраиваемые выключатели, Nano Switch помещается в даже более тесные пространства. Также подключается к проводам 25% толще прошлых моделей.

Надежный контроль.
Благодаря мощности Gen5 Nano Switch предлагает 128-битное шифрование AES для защиты беспроводной связи, от которой зависит и работает ваш подключенный дом на.

Полное планирование.
Сила Z-Wave означает, что Nano Switch можно интеллектуально автоматизировано. Но также можно запланировать включение и выключение таймера независимо, даже если Z-Wave ваш шлюз имеет проблемы с подключением.

Совместимость с DIN-рейкой.
Хотите использовать его с DIN-рейкой? Подключите Nano Switch к обычному Корпус или модуль DIN для совместимости с DIN-рейкой, и вы сможете использовать его с системами DIN-рейки.

Низкое напряжение тоже.
Nano Switch отлично работает с высоким и низким напряжением. Это может быть используется для управления электроникой 24 В постоянного тока, такой как световые полосы, сигнализация, дверные звонки и другие маломощные устройства.

Умный выключатель света - Розетка 86 - 1 группа - Умный дом

Управляйте освещением и электрическими приборами из любого места с помощью умного настенного переключателя

Нет необходимости в ремонте

В отличие от аналогичных продуктов на рынке, наш умный выключатель света Yoswit - единственный продукт на рынке, который может работать как с (2-проводным), так и без нейтрального провода (3-проводный), что означает, что он не требует переналадка или косметический ремонт.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный выключатель на наш умный выключатель света, и ваш умный дом готов.

Наивысшая совместимость

Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким энергопотреблением до 3 Вт при 2-проводной схеме подключения.

  • 2-проводный (без нейтрали): 3 Вт или выше
  • 2-проводный + драйвер питания (без нейтрали): все
  • 3-проводный (с нейтралью): все

Переключатель задержки и обратного отсчета

Выключатель с задержкой по времени - это удобный способ экономии энергии и денег в областях, где освещение обычно требуется в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.

Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.

Два режима работы

Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.

  • Включение / выключение: свет, вентилятор, защитное стекло
  • Открыть / закрыть: электрический удар, дверь гаража, занавес

Блокировка переключателя

Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.

Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.

Состояние включения питания по умолчанию

При восстановлении питания переключатель может по умолчанию переключаться в состояние Вкл. / Выкл. В соответствии с вашими настройками.

Нет необходимости в ремонте

В отличие от аналогичных продуктов на рынке, наш умный выключатель света Yoswit - единственный продукт на рынке, который может работать как с (2-проводным), так и без нейтрального провода (3-проводный), что означает, что он не требует переналадка или косметический ремонт.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный выключатель на наш умный выключатель света, и ваш умный дом готов.


Наивысшая совместимость

Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким энергопотреблением до 3 Вт при 2-проводной схеме подключения.

  • 2-проводный (без нейтрали): 3 Вт или выше
  • 2-проводный + драйвер питания (без нейтрали): все
  • 3-проводный (с нейтралью): все

Переключатель задержки и обратного отсчета

Выключатель с задержкой по времени - это удобный способ экономии энергии и денег в областях, где освещение обычно требуется в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.

Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.


Два режима работы

Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.

  • Включение / выключение: свет, вентилятор, защитное стекло
  • Открыть / закрыть: электрический удар, дверь гаража, занавес

Блокировка переключателя

Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.


Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.


Состояние включения питания по умолчанию

При восстановлении питания переключатель может по умолчанию переключаться в состояние Вкл. / Выкл. В соответствии с вашими настройками.


Полное демонстрационное видео

Демонстрация реального продукта



Управляйте своим домом с телефона

Версия Bluetooth

Мы используем Bluetooth 4.2 (также иногда называемый Bluetooth Low Energy или BLE) в качестве основного процессора наших продуктов.

Совместимые устройства

Мы поддерживаем все продукты Smart Ready с установленным нашим приложением.Щелкните здесь, чтобы получить постоянно растущий список.

Поддержка IOS

Мы поддерживаем версии iOS 7.0 и выше. Также у нас есть отдельные приложения с разным разрешением для iPhone и iPad.

Поддержка Android

Мы поддерживаем версии Android 4. 3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, выпущенная только в августе 2013 года.

Общие
Название продукта Умный выключатель света Yoswit
Модель YO815
Редакция В2
Соответствие CE, FCC, RoHS
Производитель Разработан Йосвитом в Гонконге.Собрана в Китае.
Размеры
Размер продукта

Механический
Поверхностные материалы V0 огнестойкий ПК + ABS
Тип розетки Розетка 86
Условия хранения от -20 ° C до 60 ° C
Операционная среда В помещении
Диапазон рабочих температур от -10 ° C до 40 ° C
Степень защиты (IP) 20
Диапазон рабочей влажности 0-90% относительной влажности, без конденсации
Электрооборудование
Входное напряжение AC100-240V
Частота 50/60 Гц автоматически определяется при включении питания
Ток резистивной нагрузки Макс 6A
Индуктивный ток нагрузки Макс 2А
Минимальная мощность нагрузки 5 Вт (* только для 2-проводной установки [без нейтрального провода])
Резервное питание
Варианты подключения Подробная информация о проводке доступна на странице установки
Bluetooth
Совместимость продуктов Продукты Bluetooth Smart Ready
Частота 2. 4 ГГц
Мощность радиопередачи 0 ~ 5 дБм
Диапазон Bluetooth Открытое пространство:> 50 м; в помещении: 3-20 м
Версия Bluetooth Bluetooth 4.2
Упаковка
Масса 176 г
Что в коробке

Руководство по установке

ВНИМАНИЕ!

Отключить питание

Во избежание сильного удара током или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой. Установка должна выполняться только лицензированными электриками.


Базовая установка

1


2


Чтобы снизить риск поражения электрическим током, устройство должно быть правильно заземлено в соответствии с местными нормативами или правилами. Отсутствие подключения заземляющего провода приведет к небезопасной установке, что может привести к травмам.


4



6


7


Установка - светодиодный стабилизатор мощности (опция)

1


Установка завершена.

Загрузите приложение Yoswit на свое смарт-устройство и наслаждайтесь им прямо сейчас!

Yoswit автоматически обнаружит переключатель и добавит его в список ваших устройств.

Розетка для переключателя с дистанционным управлением, 5 розеток, 5 розеток с .

..

Розетка для переключателя с дистанционным управлением, 5 розеток с 2 пультами дистанционного управления

Эти розетки для переключателя с дистанционным управлением идеально подходят для удаленного управления многими электрическими устройствами, включая лампы, приборы, инструменты и многое другое. Работает даже снаружи! В комплект входят пять беспроводных розеток и два пульта дистанционного управления.

Характеристики:

  • Простота использования
  • Включайте свет из любого места (даже снаружи)
  • Частота 433,92 МГц
  • Диапазон 100 футов
  • Работает через стены, пол и двери
  • Отлично подходит для использовать в любом месте вашего дома

Технические характеристики:

  • Белый цвет
  • Пять (5) одинарных трехконтактных розеток с дистанционным управлением
  • Напряжение 120 В 60 Гц
  • Ток 10 А

Обратите внимание: модель

  • 23 Батарея для пульта дистанционного управления может не входить в комплект из-за ограничений авиапочты

Требования к продукту:

  • Пять доступных розеток питания
  • 12-вольтовая батарея Модель 23A для каждого пульта дистанционного управления (не входит в комплект)

Нормативные разрешения:

В коплект входит:

  • Пять розеток выключателя с дистанционным управлением
  • Два удаленных органы управления
  • Бренд: безымянные / универсальные
  • Код товара: 5PC-PLUG
  • Наличие: В наличии
  • Вес: 1. 05 кг
  • Размер упаковки: 28,00 х 14,00 х 9,00 см
  • 27,99 долларов США

  • Без налога: 27,99 долларов США.

Теги: пульт, контролируемый, выключатель, разъем, выход, 5 шт. В упаковке, Розетки, с участием, пульты дом, электроника

Как подключить электрическую розетку с переключателем | Руководства по дому

Розетка с переключателем - отличный способ управлять лампами в кабинете, гостиной или спальне. Фактически, Национальный электротехнический кодекс, или NEC, требует наличия коммутируемой розетки в жилом помещении без верхнего света. Существует несколько способов подключения управляемых розеток, и новое требование NEC 2011 требует наличия заземленного провода (нейтрали) в каждом месте переключателя, независимо от того, есть в этом необходимость или нет. Показанные примеры соответствуют новым требованиям NEC.

Управляемая переключателем силовая ветвь розетки на розетке

Установите одноканальную розеточную коробку и одинарную распределительную коробку в желаемых местах.Протяните кабель Romex 12/2 или 14/2 с заземлением от блока выключателя или другой розеточной коробки в новую розеточную коробку с переключателем. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните 12/3 или 14/3 Romex с заземляющим кабелем от распределительной коробки, управляемой переключателем, к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке снимите примерно 1/2 дюйма изоляции с красного и черного проводов с помощью приспособлений для зачистки проводов. Сделайте петли на черном, красном и заземляющем проводе. Подключите провод заземления к винту заземления переключателя и затяните отверткой. Подсоедините черный провод к нижнему выступу переключателя, а красный провод к верхнему выступу переключателя и затяните винты. Наденьте оранжевую гайку на белый провод и аккуратно уложите в коробку.Заправьте оставшийся провод в коробку и закрепите выключатель прилагаемыми винтами.

Снимите примерно 1/2 дюйма изоляции со всех проводов в розеточной коробке. Скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли. Подключите провод заземления к клемме заземления розетки и закрепите. Сделайте петли на оставшихся черных, красных и белых проводах. Подключите белые провода к нейтральной стороне (серебряные винты) розетки и затяните наконечники.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем скрутите черные провода вместе и закрепите проволочной гайкой. Сделайте петлю в красном проводе и подсоедините к одному из латунных винтов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте 6-дюймовый хвост из куска черного провода.Скрутите два черных провода и кусок лома и закрепите красной гайкой. Сделайте петлю на другом конце куска скрапа и прикрепите к одному из латунных крепежных винтов. Сделайте петлю в красном проводе и прикрепите к другим латунным винтам гнезда.

Аккуратно уложите все провода в розеточную коробку и закрепите розетку прилагаемыми винтами. Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Выходная силовая ножка с управляемым переключателем на распределительной коробке

Установите одноканальную розеточную розетку и одинарную распределительную коробку в желаемых местах.Протяните проводку 12/2 или 14/2 с кабелем заземления от блока выключателя или другой розеточной коробки в новую распределительную коробку. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните кабель 12/3 или 14/3 с заземлением от розеточной коробки, управляемой выключателем, к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли. Подключите заземляющий провод к клемме заземления переключателя и закрепите. Снимите примерно 1/2 дюйма изоляции с красного, черного и белого проводов с помощью приспособлений для зачистки проводов. Скрутите белые провода линейными плоскогубцами и закрепите гайкой для желтых проводов.

Сделайте 6-дюймовый хвост из куска черной проволоки, сняв примерно 1/2 дюйма изоляции. Скрутите два черных провода и кусок лома и закрепите красной гайкой. Сделайте петли на другом конце хвоста и красной проволоке. Присоедините черный хвостовик к нижнему выступу переключателя, а красный провод - к верхнему выступу переключателя. Аккуратно уложите все провода в коробку и закрепите переключатель двумя прилагаемыми крепежными винтами.

Снимите примерно 1/2 дюйма изоляции со всех проводов в розеточной коробке.Сделайте петли из черного, красного, белого и заземляющего проводов. Подключите заземляющий провод к винту заземления розетки и затяните отверткой. Подключите белый провод к нейтральной стороне (серебряный винт) розетки и затяните винт.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем наденьте оранжевую гайку на черный провод и аккуратно заправьте ее в коробку.Сделайте петлю на красной проволоке и прикрепите ее к одному из латунных шурупов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте петли на черном и красном проводах. Присоедините красный провод к одному латунному винту, а черный провод к другому латунному винту. Затяните винты и аккуратно заправьте провода в коробку. Установите розетку с помощью двух прикрепленных крепежных винтов.

Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Ссылки

  • «Полное руководство по домашней электропроводке»; Black & Decker; Creative Publishing International, Inc.; 2001.

Ресурсы

Советы

  • Используйте кабель 12/3 или 12/2 с заземляющим проводом для цепей на 20 ампер.
  • Используйте кабель 14/3 или 14/2 с заземляющим проводом для цепей 15 А.
  • Для розеток 12/2 с заземлением используйте дуплексные розетки на 20 ампер.
  • В качестве альтернативы вы можете использовать вариант с нажимным проводом для розетки, но многие предпочитают старые петли и винтовые соединения.
  • Поддерживайте постоянный рисунок с помощью трехжильных кабелей.Всегда используйте черный для питания или обычных ситуаций, а красный - для переключаемых или путешествующих ситуаций.

Предупреждения

  • Всегда надевайте защитные очки.
  • Всегда проверяйте, отключено ли питание на выключателе. Используйте контрольную лампу или вольтметр, чтобы убедиться, что питание отключено.
  • Не заменяйте двухжильный кабель трехжильным, а заземляющий провод используйте как горячий провод или заземленный провод (нейтраль).

Writer Bio

Dr.Марвин Филлипс, которого ласково называли доктором Филом, ушел из педиатрической практики в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет еще со времен колледжа. Он опубликовал работы в журналах «Circulation Research» и «The Anatomical Record». Он имеет профессиональный опыт в строительстве, электричестве, сантехнике, деревообработке, ремонте краснодеревщиков и автомобилей.

Схемы подключения коммутируемых настенных розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице содержится несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки, в которой сначала находятся источник и выключатель. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с заземлением на выходе.

Подключение раздельной коммутируемой розетки

Здесь розетка разделена путем удаления перемычки между двумя горячими клеммами.Это разделяет розетку, поэтому каждая половина функционирует независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Источник горячего на коммутаторе соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая.Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к шлейфу переключателя

На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой. Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю.Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается колпачком, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к шлейфу переключателя

На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения.Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подключения подключается к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на шлейфе переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника соединена с розеткой и белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, которому требуется нейтраль, такого как интеллектуальный диммер или таймер. Подобное нейтральное соединение теперь требуется в большинстве новых распределительных коробок, так как код NEC изменился в 2011 году.

Схема подключения выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой.Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку. Аналогичным образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

На переключателе черный провод подключен к одной клемме, а красный провод - к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения

для нескольких переключаемых розеток

На этой схеме показана проводка для нескольких переключаемых розеток на одном коммутаторе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
