Воздушный теплообменник на дымоход своими руками: мастер-класс

Приборы отопления, использующие для получения тепла процесс сгорания топлива, не могут функционировать без дымоотводящего канала. Устройство отводит токсичные продукты сгорания, которые могут быть опасны для человека. Однако дымовые газы, уходящие по трубе в атмосферу, буквально уносят с собой большое количество тепла, которое могло бы быть использовано для обогрева помещения. Чтобы исправить этот недостаток можно установить теплообменник на дымоход. Устройство позволяет существенно повысить КПД отопительного прибора.

Принцип работы и устройство теплообменника

Существует несколько различных моделей теплообменников. Их конструкция, как и принцип работы, в целом схожи. Теплообменник имеет полый корпус, снабженный выходным и входным патрубками. Внутри корпуса устанавливается так называемое тормозное устройство, предназначенное для дымовых газов. Чаще всего это система заслонок с вырезами, установленных на осях. Элементы имеют возможность поворачиваться, создавая зигзагообразный газоход различной длины. Регулировка положения заслонок позволяет выбирать оптимальное соотношение эффективности теплообмена и тяги в дымоотводящем канале, не нарушая при этом норм безопасной эксплуатации. Встречаются и более простые варианты без системы регулируемых заслонок.

Устройство теплообменника для печи «Буллерьян». Холодный воздух через отверстия в нижней части устройства попадает внутрь конструкции, нагревается от продуктов сгорания, проходящих по дымоходу, и выходит наружу

Через отверстия, расположенные в нижней части устройства, по принципу конвекции затягивается более холодный воздух. Он проходит по внутреннему пространству, где дымовые газы, проходящие через газоход, нагревают его. Через верхние отверстия разогретый воздух выбрасывается в обогреваемое помещение. Таким образом удается повысить КПД отопительного прибора и существенно уменьшить количество потребляемого им топлива. Были проведены эксперименты, которые показали, что расход топлива у печки-буржуйки с установленным на дымоходе теплообменником уменьшился в три раза.

Однако для того, чтобы добиться такого эффекта, следует правильно подобрать устройство. Не стоит забывать, что отдавая свое тепло в газоходе, продукты сгорания достаточно быстро остывают. Это приводит к уменьшению разности температур в дымоходе и, соответственно, падению тяги в системе. Чтобы не допустить появление этого неприятного эффекта используются регулировки заслонками или подбираются оптимальные размеры конструкции.

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

  • листовой металл размером 350х350 мм два куска;
  • восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
  • труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
  • металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм.

Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости.

Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком.

Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0">

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Оцените статью: Поделитесь с друзьями!

Теплообменник на трубу дымохода

Отопительные устройства, генерирующие тепло за счет сгорания топлива, не в состоянии нормально работать без наличия системы дымоотведения или попросту дымохода.

Через дымоходную трубу в атмосферу выводятся токсичные продукты горения, которые являются опасными для здоровья и жизни человека. Однако в дымоход вместе с отработанными газами уноситься довольно большое количество полезного тепла, которое могло бы еще послужить для обогрева помещений. Для того чтобы не допустить утечки драгоценного тепла на дымоход можно установить специальный теплообменник, значительно повышающий КПД теплогенерирующего прибора.

Принцип работы и конструкция

В настоящее время имеются разные варианты теплообменников для дымохода, конструкция и принцип работы которых, в общем похожи. Теплообменник состоит из полого корпуса с входными и выходными патрубками. В кожухе монтируется «тормозной» механизм, предназначающийся для отработанных газов. Как правило, это система установленных на осях клапанов с вырезами. Заслонки могут поворачиваться, создавая при этом зигзагообразный дымоход разной длины. Настройка клапанов дает возможность устанавливать наиболее эффективное соотношение теплообмена и тяги в дымоходе, при этом, не нарушая норм безопасности при эксплуатации.

Есть и более простые модели теплообменников, без системы регулируемых клапанов.

Какой материал стоит использовать

Теплообменник для дымохода лучше делать из пищевой нержавейки. Даже при наличии высоких температурах физические параметры этого металла не изменяются, поскольку сварные швы выходят довольно крепкими, а никель при вступлении в реакцию с кислородом создает защитную пленку, устойчивую к кислотам и солям.

Если говорить об использовании цинка, то при нагревании до 200˚C он начинает испарятся, а при 500˚C концентрация испарений в воздухе достигает критически опасной для человека отметки. Но если вы установили на устройство оцинковку, а она при этом не нагревается выше 200˚C, то можно не волноваться. А использовать оцинкованный материал можно, поскольку он усиливает смешение воздуха обтекающего устройство. И хотя такой теплообменник не предусматривается для постоянного отопления помещения, но для того, чтобы быстро прогреть, например, баню или мансарду, это подходящий вариант.

Самостоятельная установка теплообменника выполняется довольно легко и просто. Это устройство можно смонтировать и на обычной буржуйке и потом облицевать кирпичом, как и саму печь. Укладку кирпича можно выполнять и на ребро – устойчивость конструкции от этого не пострадает.

Назначение и особенности

Теплообменник предназначен для забора тепла от циркулирующего в дымоходе нагретого воздуха. Конструкция устройства зависит от диаметра и формы дымоотводящей трубы, материала который был использован для создания теплообменника, мощности теплогенерирующего прибора и теплоносителя.

Теплообменники классифицируют, в зависимости от теплоносителя, на жидкостные и воздушные. Устройства воздушного типа наиболее простые в изготовлении, однако, они обладают не самой большой эффективностью. Такие устройства нуждаются в более качественном материале и исполнении, но более эффективны, чем устройства с воздушным теплоносителем.

Жидкостный теплообменник

Стандартный теплообменник, используемый с жидким теплоносителем, представляет собой металлический змеевик, с высоким коэффициентом теплопроводности непосредственно контрастирующий с внутренней поверхностью дымохода.

В целях лучшего теплообмена и безопасности змеевик помещают в металлический корпус и хорошо изолируют изнутри негорючим утеплителем, как правило, базальтовой ватой.

Вся конструкция монтируется на участке дымохода. Через корпус теплообменника выводятся концы змеевика и присоединяются к отопительной системе, в верхней точке которой ставиться расширительный бачок. Для изготовления змеевика лучше всего подходит медная отожженная трубка. К тому же такой теплообменник благодаря высокому коэффициенту теплопроводности будет иметь размеры в 7 раз меньше, чем устройство из стали.

Жидкость нагревается, и, расширяясь, поднимается по змеевику, после чего по трубе самотеком она поступает в радиатор отопления. При попадании в радиатор нагретая жидкость вытесняет холодный теплоноситель, который в змеевике вновь нагревается. Таким образом, осуществляется естественная циркуляция воды по системе. Для создания циркуляции теплоносителя по системе требуется точно рассчитать длину и диаметр змеевика, выдержать углы наклона подачи и обратки, и многое другое.

Значимость этих расчетов нельзя недооценивать, поскольку просто неработающее устройство не настолько страшно, чем последствия гидроудара, который может произойти при кипении теплоносителя.

Однако такой вид теплообменника имеет и свои недостатки, а именно:

  • сложность проведения расчетов и изготовления;
  • постоянный мониторинг температурного режима и давления в системе;
  • высокий расход теплоносителя, вызванный испарением жидкости из расширительного бака. А если используется вода, то при неиспользовании системы в зимний период, жидкость требуется сливать;
  • значительное снижение температуры отводящихся газов, что может вызвать снижение тяги и неполное сгорание используемого вида топлива.

Однако, несмотря на эти недостатки, такой теплообменник вполне может сделать самостоятельно любой человек умеющий обращаться с инструментом и обладающий как минимум школьными знаниями физики.

Воздушный теплообменник

Подобная конструкция, которая устанавливается на дымоход теплогенерирующего устройства, как правило, состоит из металлического корпуса, в котором смонтировано несколько входных и выходных патрубков. Принцип действия данного вида теплообменника довольно прост.

Снизу, по принципу конвекции, холодный воздух, поступая в патрубки, после нагрева выходит из верхней части теплообменника непосредственно в отапливаемое помещение. Такой принцип действия дает возможность значительно увеличить эффективность теплогенерирующего устройства и в 2-3 раза уменьшить расход топлива.

Самостоятельно изготовить теплообменник на дымоход довольно просто, имея сварочный аппарат, болгарку, металлических труб различного диаметра, желания и умения обращаться с инструментом.

Материал:

  • лист металла 350х350х1 мм;
  • труба с диаметром в дюйм с четвертью и длиной 2,4 м;
  • отрезок трубы с диаметром 50 мм;
  • металлическая емкость или 20 л ведро от машинного масла.

Изготовление:
  1. создать торцевые детали, для чего нужно из листа металла вырезать окружности. Необходимо чтобы диаметр заглушек соответствовал диаметру емкости приготовленной заранее;
  2. посередине заглушки вырезается отверстие под 60 миллиметровую центральную трубу;
  3. разметить и вырезать по краям окружности отверстия под трубу в дюйм с четвертью;
  4. таких окружностей должно быть две;
  5. трубу диаметром1¼ болгаркой разрезать на 8 равных патрубков длиной примерно по 30 см;
  6. к центральному отверстию заглушек приварить 300 мм отрезок трубы диаметром 60 мм;
  7. по окружности приварить 8 отрезков 1¼трубы;

Должна выйти подобная конструкция

Далее понадобится сделать из приготовленной емкости корпус теплообменника. Для этого потребуется:

  1. дно емкости срезать при помощи отрезной машинки;
  2. по центру с боков корпуса сделать отверстие по диаметру дымоходной трубы;
  3. к боковым отверстиям корпуса необходимо приварить патрубки соответствующего диаметра;
  4. подготовленный сердечник вставить в корпус и сваркой скрепить его с кожухом. Готовую конструкцию необходимо окрасить термостойкой краской.

Теперь нужно установить теплообменник на трубу дымохода и наслаждаться теплом.

Также вы можете посмотреть на видео весь процесс изготовления теплообменника своими руками.

Труба на олове

Этот вариант теплообменника является довольно практичным и простым. В принципе, дымоход оборачивается металлической или медной трубой, которая постоянно нагревается и перемещаемый по ней воздух быстро становится теплым. Приварить к дымоходу спираль можно пи помощи полуавтоматической или аргоновой сваркой. Также можно закрепить и оловом, заранее обезжирив дымоход ортофосфорной кислотой.

Гофра

Для использования этого малобюджетного варианта необходимо взять три алюминиевых гофрированных трубы и обернуть их вокруг дымоходной трубы на втором этаже или в мансарде. Воздух в гофре будет нагреваться от стенок дымоходной трубы и его можно перенаправить в любое помещение. А для того, чтобы теплоотдача была более эффективной можно обернуть гофрированные трубы пищевой фольгой.

Можно также установить в мансарде на дымоходной трубе специальный теплообменник, работающий по принципу колпаковой печи – нагретый воздух поднимается вверх, а при остывании постепенно опускается вниз. Подобная конструкция имеет существенный плюс – как правило, металлическая труба дымохода нагревается до такой степени, что к ней невозможно даже прикоснуться, и в этом случае теплообменник существенно снижает опасность возникновения пожара или ожогов.

Некоторые мастера дополнительно облицовывают конструкцию сеткой с камнями для сбора и удержания тепла и украшают подставку теплообменника. Мансардное помещение становиться более уютным, теплым и даже может быть использовано в качестве жилья в холодное время года.

Как видим, сделать своими руками эффективный теплообменник на дымоход не так уж и сложно. Достаточно уметь обращаться с инструментом, иметь необходимые материалы и желание. Изготовив теплообменник, вы не только сможете сделать помещение более теплым, но и сэкономить, снизив потребление топлива.

Как сделать теплообменник на дымоход своими руками: советы от мастера

Автор Евгений Апрелев На чтение 6 мин. Просмотров 2.7k.

В последнее десятилетие стало очень модным приобщение человека к природе. Наши соотечественники стали все чаще выбираться на пикники и вылазки, строить дачи и загородные дома. Но житель современного мегаполиса не привык жить в некомфортных условиях и с присущим только нашему человеку азартом и смекалкой стал оборудовать жилище электричеством, водопроводом и отопительными системами.

[contents]

Основным источником тепла в загородном строении, естественно, является обычная печь или камин, в качестве топлива «пожирающие» твердое топливо в невероятных количествах. Для строений поменьше и подешевле, наш человек чаще всего использует буржуйку и все ее производные. Особенностью буржуек является простая и достаточно пожароопасная конструкция, и низкий КПД. Общим для отопления помещений посредством печи, камина, буржуйки является достаточно высокая температура отработанных газов, выбрасывающихся в атмосферу и то, что обогреть такие устройства могут только помещение, в котором установлены.

Сопоставив два этих недостатка, наш человек придумал приспособление, позволяющее превратить их в сплошное достоинство, а именно изобрел теплообменник на трубу дымохода.

Назначение и особенности устройства

Данная конструкция предназначена для отбора тепла у нагретой дымовой трубы и передачи его теплоносителя, циркулирующему в теплообменнике. Сама конструкция такого устройства зависит от формы и сечения дымохода, материала, из которого он изготовлен, мощности отопительного устройства и теплоносителя, в качестве которого может выступать воздух, вода, масло и различные незамерзающие жидкости.

По циркулирующему внутри устройства теплоносителю, все теплообменники можно классифицировать на воздушные и жидкостные. Воздушные – более просты в изготовлении, но имеют не самую высокую эффективность. Например, для обогрева второго помещения, предбанника или мансарды, необходимо провести туда воздуховод, а если такое помещение расположено достаточно далеко от печи, то необходимо установить вентилятор для создания принудительного воздушного потока.

Теплообменники с жидким теплоносителем, более требовательны к качеству изготовления и материалу, но имеют большую эффективность. Например, дымоход с теплообменником, по которому циркулирует вода, может служить полноценной системой водяного отопления для небольшого дачного домика, если к входу и выходу устройства подключить подачу и обратку на один-два радиатора.

Конструкция жидкостного теплообменника для дымоотвода

Стандартный теплообменник представляет собой змеевик и металла, с высоким коэффициентом теплопроводности, который непосредственно контактирует с поверхностью трубы дымохода. Для безопасности и лучшего теплообмена змеевик устанавливают в металлический кожух и тщательно изолируют изнутри негорючими типами утеплителя. Лучше всего для этого подходит базальтовая вата.

Всю конструкцию устанавливают на участок дымоотводной трубы. Концы змеевика выводят через кожух и подсоединяют к системе отопления, в самой верхней точке которой устанавливается расширительный бачок, который служит в качестве емкости для расширившейся под нагревом жидкости. В качестве материала для змеевика лучше всего подходит отожженная медная труба. Теплообменник из медной трубки на дымоход будет иметь в 7 раз меньшие размеры, чем из стали, за счет высокого коэффициента теплопроводности.

Вода нагревается в змеевике. Расширяясь он поднимается по змеевику, после чего самотеком по трубе попадает в радиатор отопления. Попадая в радиатор горячая вода выталкивает холодную, которая попадая в змеевик – нагревается. Так происходит естественная циркуляция теплообменника по системе. Но, это всего лишь физика процесса. Для создания движения воды в системе, следует точно рассчитать диаметр и длину змеевика, соблюсти углы наклона подачи и обратки, предусмотреть степень расширения теплоносителя при нагреве до определенной температуры и еще много факторов.

Важность расчетов нельзя недооценивать: неработающая конструкция – это не так страшно, как последствия гидроудара при кипении теплоносителя.

Такое, на первый взгляд полезное приспособление имеет ряд недостатков: сложность в расчетах и изготовлении, постоянный контроль температуры теплоносителя и давления в системе, высокий расход воды связанный с испарением жидкости из расширительного бачка. Если в качестве теплоносителя используется вода, то ее необходимо сливать при неиспользовании системы в зимний период. Кроме этого, теплообменник значительно снижает температуру отводящихся из дымохода газов, что может повлечь за собой снижение тяги и неполное сгорание топлива.

Несмотря на все недостатки, такой теплообменник на дымоход своими руками сделать по силам практически любому человеку, обладающему школьными знаниями по физике и умеющему держать в руках инструмент.

Воздушный теплообменник для буржуйки

Такое приспособление, как правило, состоит из полого металлического корпуса с в котором установлено несколько входных и выходных патрубков. Вся конструкция монтируется на дымоход буржуйки. Принцип действия такого устройства достаточно прост.

Снизу, по принципу конвекции более холодный воздух поступает в патрубки, где нагреваясь выбрасывается из верхней части конструкции непосредственно в помещение. Именно такой принцип позволяет значительно повысить КПД буржуйки и в два-три раза снизить потребление топлива.

Изготовить воздушный теплообменник на дымоход своими руками достаточно просто, при наличии сварочного аппарата, металлических труб разного диаметра, болгарки, для резки труб и большого желания.

Материал:

  • Отрезок металлического листа, толщиной 1 мм и размерами 35 см х35 см.
  • Стальная труба, диаметром 1 ¼ дюйма длиной 2,4 м.
  • Отрезок трубы с диаметром 57- 60 мм.
  • Металлический бак. Подойдет ведро из под машинного масла, объемом 20л.

Изготовление:

  1. Изготавливаем торцевые части конструкции. Для этого следует вырезать окружности из металлического листа. Диаметр заглушек должен быть как у бака или ведра, заготовленного заранее.
  2. В центре следует вырезать отверстие под центральную трубу (57-60 мм).
  3. По краям равномерно разметить и вырезать отверстия под трубу 1 ¼.

    Таких заготовок следует сделать две.

  4. Разрезать с помощью болгарки трубу 1 ¼ на восемь одинаковых отрезков по 30 см.
  5. Приварить к центральному отверстию заглушек отрезок трубы диаметром 60 мм и длиной 300 мм.
  6. По окружности проварить к отверстиям заглушек восемь отрезков на 1 ¼ дюйма.

Вот такая конструкция должна получиться.

Следующим этапом будет изготовление корпуса теплообменника из ведра. Для этого необходимо:

  • Болгаркой отрезать от ведра дно.
  • С боков (по центру) кожуха прорезать отверстия по диаметру дымохода.
  • Приварить патрубки нужного диаметра к боковым отверстиям в кожухе.

Теперь подготовленную «сердцевину» следует вставить в корпус и тщательно закрепить заглушки при помощи сварки. Готовый теплообменник следует покрасить термостойкой краской для печей.

Осталось установить готовый теплообменник на дымоход буржуйки и наслаждаться. Если эффект вас не устраивает, то усильте его, создав направленный поток воздуха при помощи вентилятора.

Создать воздушный теплообменник можно «и на коленках», используя для этого подручные средства. Если вы решили создать полноценное водяное отопление, посредством теплообменника на дымоходе, то лучше всего обратитесь к специалистам за помощью в расчетах и создании устройства.

Теплообменник на трубу дымохода своими руками: инструкция

Виды теплообменников

Во время выбора описываемого устройства можно найти изделий различных типов. Чаще всего применяются теплообменники, выполненные в форме змеевика. Также популярными являются устройства из гофры. Кроме этого, многие используют изделия, теплоносителем в которых выступает воздух.

По типу теплоносителя практически все устройства можно разделить на те, которые используют воздух и изделия, нагревающие воду. Устройства первого типа имеют более простое строение, но отличаются меньшей эффективностью.

При желании можно создать теплообменник для установки на дымоход своими руками. Для этого потребуются такие инструменты, как болгарка и сварочный аппарат.

Как сделать самодельный конвектор на дымоход для нагрева воздуха? (+подробное видео)

Чтобы создать самый простой конвектор, который улучшит нагрев воздуха в том же помещении, где стоит котел — вам понадобится:

  1. Сварочный аппарат.
  2. Не менее 8-10 тонких стальных трубок диаметром около 32 мм и длиной около 50-60 см. В идеале брать пищевую нержавейку. Хуже, но тоже подойдет оцинкованная сталь. По форме — обычно берут круглые трубки, но подойдут и квадратного или прямоугольного сечения.

Монтаж осуществляется так: надо приварить эти трубки по кругу вокруг дымохода, как можно ближе к топке.

    Похожие записи
  • Обзор полимерных дымоходов Фуранфлекс: характеристики, плюсы и минусы
  • Что такое искрогаситель, зачем он нужен на дымоходе, и как его сделать?

Жидкостные устройства

Во время изготовления жидкостных теплообменников для того чтобы сделать их более безопасными, сердечник помещается в металлический корпус. При этом в нем размещается утеплитель. Часто при создании описываемых устройств используется базальтовая вата.

Такие изделия закрепляются на дымоходе, что способствует нагреву теплоносителя. Если используется змеевик, его концы присоединяются к отопительной системе. Если изделие создается своими руками, следует делать змеевик из меди. Это связано с тем, что данный материал обладает высокой теплопроводностью.

Некоторые владельцы домов применяют металлические изделия, но для увеличения эффективности приходится значительно увеличивать размеры конструкции.

Циркуляция теплоносителя осуществляется следующим образом:

  • сначала жидкость нагревается, в результате чего происходит увеличение ее объема;
  • после этого она поднимается по змеевику;
  • после этого жидкость направляется в радиатор;
  • остывший теплоноситель вытесняется и направляется к нагревающему элементу.

Чтобы система работала эффективно, необходимо заранее рассчитать такие параметры, как длина нагревательного элемента и диаметр труб, используемых при создании системы. Если не учесть эти параметры, система не будет работать эффективно. В некоторых случаях из-за совершенных во время создания системы ошибок происходит гидроудар.

Устанавливая теплообменник на трубу дымохода, следует помнить о том, сто конструкция должна быть безопасной. Ее нагревающиеся части не должны соприкасаться с материалами, которые могут загореться.

Варианты подключения конструкций

Теплообменник на дымоходе может работать в двух основных режимах. И в каждом из них – свой процесс теплоотдачи от дыма к внутренней трубе теплообменника.

Итак, в первом режиме мы подключаем к теплообменнику выносной бак с холодной водой. Тогда на внутренней трубе происходит конденсация воды, отчего сам теплообменник нагревается исключительно за счет тепла конденсации водяных паров дымовых газов. В этом случае температура на стенке трубы будет не более 100°С. И вода в баке греться будет долго.

Во втором режиме конденсация паров воды на внутренней стенке теплообменника не происходит. Здесь тепловой поток через трубу идет более существенно, и вода греется быстро. Чтобы более полно понять этот процесс, проведите такой эксперимент: поставьте кастрюлю с холодной водой на газовую горелку. Будет хорошо видно, как на стенках кастрюли появится конденсат, и он станет капать на плиту. И не смотря на пламя 100°С, это состояние будет идти долго, пока сама вода в кастрюле не разогреется. Поэтому, если вы используете теплообменник на трубе как регистр для нагрева воды, то отдавайте предпочтение небольшим его конструкциям с толстыми стенками внутренней трубы – так конденсата будет намного меньше.

Труба на олове – просто и долговечно!

Данный вариант — это просто, практично и удобно. По сути, здесь дымоход попросту обвивает металлическая или медная труба, она постоянно нагревается, и перегоняемый через нее воздух быстро становится теплым.

Приварить спираль к вашему дымоходу вы можете аргоновой горелкой либо полуавтоматической сваркой. Припаять можно и оловом – если только заранее обезжирить его ортофосфорной кислотой. Держаться на нем теплообменник будет особенно крепко – ведь как раз самовары и паяны оловом, и служат действительно долго.

Гофра – дешево и сердито

Это – самый простой и малобюджетный вариант. Берем три алюминиевые гофры и оборачиваем их вокруг дымохода в мансарде или втором этаже. В трубах от стенок дымохода воздух будет греться, и его можно будет перенаправить в любое другое помещение. Даже достаточно большая комната будет нагрета до жары, пока вы будете топить печь для парной. А чтобы теплосъем был более продуктивен, обмотайте спирали из гофры обычной пищевой фольгой.

Теплоообменник-колпак – для прогрева мансарды

Также на участке дымохода в мансардном помещении можно поставить теплообменник, который работал бы по принципу колпаковой печи – это когда горячий воздух поднимается вверх, а остывая – медленно вниз. У такой конструкции есть свой огромный плюс – обычный металлический дымоход на втором этаже обычно раскаляется так, что к нему нельзя прикоснуться, и такой теплообменник значительно уменьшит опасность пожара или случайных ожогов.

Некоторые умельцы такие теплообменники еще обкладывают сеткой с камнями для аккумуляции тепла и декорируют подставку теплообменника. Мансарда в таком случае получается еще более уютной и вполне может использоваться как жилая. Ведь исходя из практики, температура трубы банной печи не превышает 160-170 °С, если на ней находится теплообменник. И самая высокая температура уже будет находиться только в районе шибера. Тепло и безопасно!

Недостатки жидкостных теплообменников

К недостаткам описываемых устройств можно отнести:

  1. Сложность изготовления и проведения расчетов. Перед проведением работ по созданию устройства важно учитывать площадь дома и другие параметры, которые могут влиять на эффективность работы системы.
  2. Необходимость в постоянном слежении за такими параметрами системы, как давление теплоносителя и температура.
  3. Увеличенный расход жидкости, связанный с испарением ее из расширительного бака. При этом в зимнее время, если дом пустует, жидкость необходимо полностью сливать.

Но следует отметить, что изготовить жидкостный теплообменник может практически любой человек, обладающий знаниями физики на школьном уровне. Но перед изготовлением устройства важно составить чертеж всей конструкции, в котором будут отображены размеры всех элементов.

При использовании жидкостного устройства следует помнить, что если дом не используется в зимнее время, жидкость необходимо полностью слить. Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов. Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть.

Особенности воздушных теплообменников

Устройства описываемого типа состоят из металлического корпуса, внутри которого располагается несколько патрубков. Во время работы системы происходит нагревание холодного воздуха и поступление его в помещение.

При желании можно сделать и установить воздушный теплообменник на дымоход своими руками. Для этого необходимо иметь несколько металлических труб различного диаметра, болгарку и сварочный аппарат.

Перед работой необходимо приобрести следующие материалы:

  • отрезок трубы, имеющий диаметр 50 мм;
  • трубу длиной 2,4 м и диаметром 3,175 см;
  • металлический лист 350х350х1 мм;
  • 2-литровую металлическую емкость.

Изготовление теплообменника начинается с вырезания металлических кругов. После этого в центре созданных кругов необходимо вырезать отверстия под 5-ти сантиметровую трубу. Вокруг отверстий необходимо отметить точки, в которых будет вырезано по 8 проемов для трубы диаметром 3,175 см. Эту трубу необходимо разрезать на 8 отрезков. В результате получится 8 трубок длиной 30 см.

На следующем этапе необходимо прикрепить к центральному отверстию трубу диаметром 50 мм. К боковым отверстиям привариваются отрезки длиной 30 см. В результате проведенных работ будет создан сердечник теплообменника. После этого можно приступать к созданию корпуса устройства.

После описанных действий нужно срезать с помощью болгарки дно ранее подготовленного металлического резервуара. По бокам необходимо вырезать отверстие, которое равно диаметру дымохода.

Затем необходимо присоединить патрубки. Созданный корпус теплообменника нужно надеть на сердечник, а затем приварить к нему. После проведения подобных работ следует покрыть конструкций термостойкой краской. Когда она высохнет, можно устанавливать теплообменник на дымоход.

Теплообменник в виде колпака

Воздушный теплообменник может быть установлен в мансарде, а изготовить его можно в виде колпака. Работать конструкция будет по принципу печи, при этом горячий воздух станет подниматься наверх, а после остывания опустится вниз. Такая конструкция имеет свои преимущества, выраженные в том, что металлический дымоход на втором этаже раскаляется до таких температур, что к нему нельзя прикоснуться, тогда как описываемая конструкция снизит вероятность пожара и случайного ожога.

Иногда теплообменник на дымоход в бане обкладывают сеткой, которая заполняется камнями, они служат для аккумуляции тепла. Подставку теплообменника при этом можно декорировать. Мансарда получится более уютной, а использовать помещение в этом случае можно в качестве жилого. Как показывает практика, температура трубы печи не повышается больше, чем на 170°С, если она дополнена теплообменником. Наиболее высокая температура будет лишь в области шибера, что говорит о безопасности и комфорте.

Особенности устройств, используемых в бане

По конструкции описываемые устройства можно разделить на встроенные им прикрепленные к дымоходу. Изделия второго типа часто называют устройствами самоварного типа.

Встроенные конструкции состоят из небольшого бачка емкостью до 5 литров. Он устанавливается между топкой и кожухом теплогенератора.

К теплообменнику при помощи труб происходит подключение емкости объемом до 100 литров. После нагрева отопительной установки происходит подъем горячей воды по трубе. Остывший теплоноситель поступает обратно в теплообменник. Благодаря этому во внешней емкости поддерживается нужная температура теплоносителя.

Устройства самоварного типа представляют собой герметичную емкость, опоясывающую дымоход. В процессе нагрева жидкости в таком случае происходит использование тепла от продуктов сгорания, движущихся по трубе.

Банные печи с теплообменнком

К плюсам описываемых конструкций можно отнести:

  1. Одновременное решение двух задач – отопление парилки и предбанника, а также нагрев воды.
  2. Возможность установки бака в помещении, которое располагается ближе к парилке.
  3. Большой срок использования. Это обусловлено использованием высококачественных материалов.
  4. Отсутствие необходимости в уходе за конструкцией.
  5. Небольшие размеры печи. Это позволяет экономить пространство в парилке.
  6. Мощности печи с теплообменником хватает для быстрого прогрева помещения.

Во время проведения работ по установке теплообменника следует помнить о некоторых правилах. Например – необходимо производить соединение труб в системе таким образом, чтобы они не были жестко закреплены около стен. Это связано с изменением их линейных параметров во время нагрева теплоносителя.

Также следует помнить о том, что для уплотнения резьбы необходимо использовать материалы, устойчивые к высокой температуре. Выбор объема емкости, устанавливаемой в бане, должен осуществляться с учетом того, что нагрев производится в течение двух часов.

Как сделать теплообменник для печи на трубу дымохода своими руками: устройство

Для отопительных приборов требуется дымоотводящий канал, если тепло получают в результате процесса сгорания топлива. Устройство предназначено для отвода токсичных продуктов сгорания. Но вместе с дымовыми газами в трубу уходит и тепло. Исправить ситуацию поможет теплообменник для печи. Его устанавливают на дымоход. После этого КПД прибора отопления повышается. Теплообменник на дымоход в загородном доме является необходимостью. Русские мастера легко делают такое приспособление самостоятельно, не обращаясь к профессиональным компаниям. Сохранить в доме тепло под силу домовладельцу, кто привык принимать практичные решения. Устройства «ради экономии» могут быть установлены на дачных коттеджах, теплицах, банях. Теплообменник на трубу бывает воздушным или водяным.

При необходимости воздушный теплообменник для дымохода можно изготовить самостоятельно

Содержание

  • Принцип работы
  • Устройство теплообменника


Воздушный теплообменник на трубу дымохода дает возможность получать больше горячего воздуха при маленьких энергетических затратах. Промышленное устройство пластинчатого теплообменника делают из жаропрочной меди. Заводское изделие представляет собой змеевик с множеством пластин, которые расположены поперек изгибов. Такая конструкция обеспечивает увеличение площади теплообмена. Принцип работы воздушно-водяного теплообменника позволяет нагревать воздух до необходимой температуры на производстве. Среда из проточных газов и других веществ не смешивается с воздушными массами и влияет на состояние работы системы. Пластинчатые теплообменники применяются в различных отраслях промышленности. Они нужны для изготовления древесины высокого качества. С их помощью обогреваются большие технологические площади. Это может быть цех или птицефабрика. Воздушный теплообменник работает на органическом топливе различного происхождения. Отходы от производств служат в качестве сырья для выработки энергии.

В домашних условиях сделать теплообменник для печи своими руками несложно: у самодельного изделия простая конструкция.

  1. При сгорании дров и угля в печи образуется энергия;
  2. Часть тепловой энергии от продуктов сгорания передается воздушной или жидкой среде. Когда тепло поднимается вверх по трубе, устройство позволяет расходовать его рационально, позволяя избегать значительных потерь энергии.

Теплообменник – это условие для быстрого нагревания помещений, а траты на топливо при этом уменьшаются.

Теплообменник на дымоход своими руками может отличаться по конструкции. Существуют следующие виды:

У обоих имеются плюсы и минусы. Устройства первого вида монтируются на наружной поверхности системы, служащей для отвода дыма. Их монтаж выполнить легко, однако эффективность работы таких самоделок не является высокой из-за маленькой площади контакта. Внутренняя конструкция предполагает наличие в канале обыкновенного трубчатого змеевика.


Устройство теплообменника

Чтобы сделать теплообменник своими руками, используется аустенитная или нержавеющая сталь. Если из подручных средств вам удалось найти металлическую емкость, в которой хранится вода, смело используйте ее.

Теплообменник из медных трубок

Если отдадите предпочтение пищевой марке металла, будьте уверены, что применение изделия безопасно для здоровья: при нагревании не выделяются вредные вещества, и металл не вступает в реакцию с водой.

Для внутренних устройств используют медную трубку. Она остается инертной относительно жидкости, которая по ней течет. Медь выдерживает высокие температуры вплоть до 500 градусов.

Устанавливается теплообменник на трубу дымохода дачи или бани. Так народные умельцы не позволяют улетучиваться теплу с дымом. Оно служит, чтобы нагревать воду.

Теплообменник на дымоход: виды, принципы работы, монтаж

При печном отоплении часть тепла всегда вылетает в трубу. Буквально: в обычную печную трубу. «Отопление» улицы оплачивают владельцы помещений при покупке твёрдого или жидкого топлива. Сэкономить деньги и увеличить эффективность работы отопительной печи зачастую способен лишь теплообменник на дымоход.

Что такое теплообменник на трубу дымохода? Какие виды теплообменников существуют и какие особенности есть у теплообменных систем для домов и бань? В чём плюсы установки систем теплообмена и существуют ли минусы? Разберём подробно.

Теплообменник: механика работы

Сгорание печного топлива обеспечивает температуру при вхождении в дымоход свыше 500 °С. Такие показатели излишни, потому что тягу дымоход поддерживает и при 300-400°С. Без вреда для печки часть тепла можно перенаправить на нагрев воды в системах отопления, водоснабжения или воздуха в помещениях. Функция теплообменника заключается в обеспечении передачи (обмена) тепла от газов в дымовой трубе воде или воздуху.

Существующие модели

Специалисты считают оптимальными 3 конструктивных решения по оборудованию теплообменника на дымоход:

  1. змеевик;
  2. цилиндр с теплоносителем вокруг трубы – «водная рубашка»;
  3. переделка канала дымохода под ступенчатый лабиринт для замедления движения газов и повышения теплоотдачи.

Варианты №1 и №2 используют для подачи тепла для нагревания воды и в отопительные системы, №3 – для обогрева помещений.

Свойства разных типов теплообменников

Всем теплообменникам присущи особенности, незнание которых приведёт к дефектам системы теплообмена. Если мы передаём тепловую энергию воде, часто возникает эффект избыточного теплообмена. Приток холодной воды в теплообменник на трубе при разогретом дымоходе ведёт к забиванию канала гарью и образованию конденсата от отработанных газов.

Ещё одно не самое лучшее решение, которое быстро нарушит работу теплообменника – монтаж змеевика водоснабжающей трубы внутри самого дымохода. Нагар в дымоходе — полбеды, главный риск – отравление угарным газом.

При самостоятельном монтаже теплообменника лучше следовать отработанным решениям и не экспериментировать, пытаясь создать авторский вариант устройства.

Для бесперебойной и безопасной работы системы теплообмена рекомендуется раз в полгода проводить профилактику – визуальный осмотр, чистку от гари и накипи, ремонт (в случае необходимости). Бережное отношение к теплообменнику позволит ему прослужить десятки лет.

Требования

  • Лучший материал для бака теплообменника – сталь «нержавейка», которая выдерживает высокие температуры и резкие перепады.
  • Теплообменник подбирается в соответствии с мощностью отопительного прибора. Нарушение данного правила приведет к потере КПД самой печи.
  • Теплообменник не монтируется на трубу «намертво» – конструкция должна легко сниматься для ремонта или очистки.
  • Теплоаккумулирующий бак необходим для теплообменников с «водной рубашкой» (водяным контуром), чтобы холодная вода не попадала в сам теплообменник.

Теплообменник своими руками

Установить теплообменник на трубу дымохода – хорошее решение для обогрева жилого дома. Главное – его можно изготовить самостоятельно.

Проще всего будет соорудить змеевик из спиралевидной трубки, который охватывает поверхность дымохода, обвивая его. Для изготовления этой модели не нужен большой багаж специальных знаний. Главная проблема – согнуть трубку в спираль, чтобы она не поломалась. С медными трубками таких проблем не возникает, а в случае с алюминиевыми поможет паяльная лампа или газовая горелка. Часто советуют припаивать спираль к дымоходу оловом.

Длина змеевика зависит от диаметра трубки. Как правило, используют диаметр 0,5 дюйма. Чем тоньше трубка, тем больше вероятность закипания в ней. Для одноэтажного строения 4 метров трубки, идущей от котла, будет достаточно – хороший обмен тепла между накопительным баком и теплообменником гарантирован. Длина медной трубки не важна при применении насоса для прокачки воды через систему теплообменника.

Бак для водяного теплообменника тоже делают самостоятельно – для этого нужно время, материалы, а главное – золотые руки. Понадобятся отрезки трубы разных диаметров из нержавейки со стенками, толщиной не меньше 1,5 мм; листовая сталь; готовый заводской стальной бак-накопитель; шаровый вентиль (чтобы сливать воду). Нужно запастись сварочным аппаратом для сварки корпуса теплообменника из листов стали.

Воздушный теплообменник на дымоход использовать можно только в помещении небольшой площади. Провести его монтаж несложно, так как он мало чем отличается от водяного. Всего навсего конструкцию теплообменника устанавливают под углом 90 градусов к дымоходу, а печные газы направляют между трубами. Результат – дым нагреет воздух трубок теплообменника, который через воздуховод поступит в помещения дома.

Расчёт эффективной работы

Главная задача при установке – правильный расчёт мощности отдачи тепла. Его можно примерно сосчитать, ориентируясь на температурные значения газов в печке и на выходе из теплообменника. Показатель теплоёмкости газов равен 1,04 кДж/кг. При перепаде температур горячих газов в 150°С, 1 кг выходящего в трубу дыма нагревает литр воды до 35-40 °С. Потом рассчитывают тот объём газов, который выходит через дымоход и получают коэффициент полезного действия для теплообменника. Нормальный КПД составляет 50-60%.

С задачей отопления небольшого дома справится один теплообменник. В других случаях теплообменник дополняет основной котёл или отопительный контур.

Теплообменник в банях

Сделать теплообменник для дымоходной трубы в бане целесообразно при системах ГВС (горячее водоснабжение). Воздушный теплообменник применяется для прогревания помещения бани, а в парной и без него хватит тепла. Водяной теплообменник применяют в том случае, если баня – это отдельное строение. Обычно ёмкость под воду устанавливают под потолком в смежном с парилкой помещении.

Что нужно знать при монтаже теплообменника для горячей воды

  1. Бак для воды должен соответствовать мощности печи в бане – вместительная большая емкость дольше нагревается. В небольшой ёмкости бака вода быстро закипит и даст излишний пар. Оптимальная ёмкость – 50-100 литров, а для нагревательного элемента вполне хватит 6-10 литров.
  2. Сам теплообменник также должен соответствовать мощности банной печки. Идеальный вариант – теплообменник оставляет 10-15% печного тепла.
  3. Бак для воды нужно наполнять во время протапливания печи, иначе – перегревание бака и коллапс всей системы теплообмена обеспечены.
  4. Трубы теплообменной системы не следует жёстко крепить к стенам, так как при разогреве они расширяются. Излишне жёсткий монтаж повредит всей конструкции теплообмена.

Конструкция теплообменника для мансарды

Чтобы отдельно прогревать мансарду, в частных домах и на дачах часто ставят теплообменник-колпак, работающий по принципу колпаковой печи – когда разогретый воздух быстро поднимается наверх, а остывший – вниз. Такие теплообменники для сохранения тепла обкладывают камнями или просто декорируют. Самая высокая температура всегда наверху – это главное для мансардных теплообменников.

Выводы

Основная проблема при установке теплообменника – вопросы регулирования мощности. Считается, что универсальных способов отключить нагрев воды в системе горячего водоснабжения при работающей печке не так уж и много. Часто советуют перекрывать водяной контур с полным сливом воды.

Всё же, плюсов от установки теплообменника на трубу дымохода больше, чем проблем. Для помещений скромной площади именно теплообменник является наиболее экономичным и простым способом отопления при отсутствии систем ГВС. Даже если дом подключён к централизованным коммуникациям, вряд ли стоит терять тепло и переплачивать за топливо.

Монтаж теплообменника обойдётся дешевле отделки помещения специальными энергоэффективными материалами или установки систем формата «умный дом». Мастера при монтаже подобных устройств дают полную консультацию по пользованию системой в различных ситуациях.

Если же вы намерены самостоятельно сделать теплообменник и смонтировать его на печную трубу – запасайтесь временем: читайте специализированные материалы и смотрите видео. В любом случае, жалеть об установке теплообменника на дымоход вряд ли придётся, особенно во время суровой русской зимы.

виды, устройство, необходимые материалы и инструменты

На чтение 9 мин. Просмотров 51 Опубликовано Обновлено

Теплообменник (ТО) – устройство, осуществляющее передачу тепла между средами с разной температурой. Такое оборудование используется в промышленности, системах отопления, кондиционирования и вентилирования. Простейшим примером служит комнатный радиатор, он нагревается от жидкости-теплоносителя и обеспечивает обогрев помещения, в котором расположен.

Строение теплообменника

Теплообменник можно изготовить своими руками в домашних условиях

Оборудование состоит из неподвижной и подвижной плит, в каждой имеются отверстия для движения среды. Между основными пластинами устанавливаются множество других более мелких второстепенных, так что каждая вторая из них повернута к соседним на 180 градусов. Второстепенные пластины герметизируются резиновыми прокладками.

Второй важный элемент ТО – теплоноситель. Он протекает по каналам гофрированной нержавейки. Холодная и горячая среды движутся по всем пластинам, кроме первой и последней, одновременно, но с разных сторон, не допуская смешивания. При высокой скорости потока воды в гофрированном слое возникает турбулентность, которая увеличивает теплообменный процесс.

К трубопроводу устройство подключается при помощи отверстий на передней и задней стенках. Теплоноситель поступает с одной стороны, проходит через все каналы и покидает оборудование с другой. Входное и выходное отверстия уплотняют специальной прокладкой.

Пластины, образующие каналы, – очень важный элемент ТО. При выборе теплообменника необходимо учитывать его рабочие характеристики. Чем выше требования к оборудованию, тем больше должно быть в нем пластин. Их число отвечает за общую эффективность устройства и способность обогреть определенное помещение.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный Кожухотрубный

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

От вида устройства зависит тип его работы. От конструкции оборудования — эффективность при эксплуатации в тех или иных условиях. Поэтому следует уделить достаточное внимание изучению особенностей каждого вида оборудования.

Изготовление теплообменника своими руками

Теплообменник для банной печи спиральный

Чтобы сделать ТО самостоятельно, необходимо обладать определенными знаниями и навыками. Для начала стоит определить, какие требования должно выполнять оборудование, от этого зависит вариант устройства. Необходимо произвести расчет материалов и выполнить чертеж будущего ТО.

Баня – место, где довольно часто возникает необходимость сделать самодельный теплообменник. Так как обычная печь с топкой нагревает ограниченный объем жидкости, может понадобиться водяной погружной витой ТО. Он предназначен для нагрева большего количества воды. В бак с нагретым теплоносителем опускается змеевик, через него проходит вода.

Когда нужно поддерживать воду в баке в горячем состоянии, емкость при помощи двух труб подачи и обратки соединяется с нагревательным котлом.

Вода-вода

Спираль из медной трубы монтируется в емкость из нержавеющей стали

Для изготовления теплообменника вода-вода своими руками понадобится:

  • Емкость из нержавеющей стали высотой 50-60 см и диаметром 30-40 см. Можно использовать и обычную сталь, но она должна быть защищена прочным полимерным покрытием.
  • Крышка для бака.
  • Медная трубка около 10м. Длину берут из расчета: на каждый виток спирали диаметром 30 см уходит примерно 1 м трубки. Лучше взять с небольшим запасом.
  • Сварочный аппарат для нержавейки и пайки меди.
  • Средства защиты: перчатки, маска для сварки.

Работы выполняются в следующем порядке:

  1. Делается крышка для бака и обеспечивается ее прочное герметичное крепление. Приваривать ее нельзя, т.к. она должна сниматься для возможности очистки внутренней части емкости. Самый удобный вариант крепления в этом случае – фланцевое. Его можно заказать сразу вместе с баком, или сделать самостоятельно. Количество отверстий рассчитывают с учетом расположения уплотнителя, обычно это 4 или 6 креплений.
  2. Далее создается вход для холодной воды на дне емкости и выход для нагретой в верхней ее части в боковой стенке. В отверстия ввариваются резьбовые переходники для подсоединения трубопровода. Следует предусмотреть возможность съема конструкции для его промывки или ремонта.
  3. Следующим этапом будет изготовление спирали из меди. Если трубка мягкая, она легко навивается с помощью оправки. Если же она жесткая, необходимо воспользоваться горелкой. На свободные концы навариваются фитинги. Они проводятся через отверстия на крышке. Важно следить за герметичностью пайки, т.к. к переходникам будет подсоединяться трубопровод для горячей воды.
  4. Заключительным этапом будет сборка теплообменника. Для этого крышка со спиралью из медной трубы и резиновым уплотнителем накрывает бак. Фланцетные крепления затягиваются при помощи болтов. При этом необходимо следить, чтобы спираль находилась строго в середине емкости, не касаясь стенок. Иначе эффективность ТО сильно понизится.

Рассмотренный вариант подходит и для нагрева воды в частных домах. Такие устройства функционируют на принципе естественной циркуляции: дровяной или газовый котел нагревает воду, она поднимается по трубе подачи вверх, отдает тепло и спускается обратно. Далее процесс повторяется.

Не всегда получается обеспечить постоянную естественную циркуляцию. Поэтому лучше использовать циркуляционный насос.

Воздушный

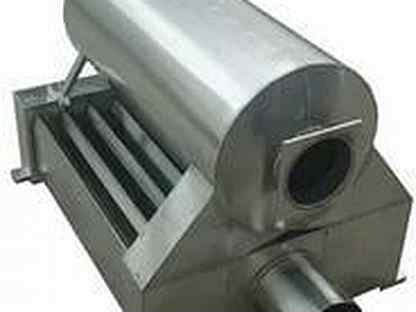

Воздушный теплообменник устанавливается на трубу дымохода печи

Устройство состоит из корпуса и установленных в нем трубок с нагретой средой. Через них вентилятор прогоняет поток воздуха, которому передается тепло. Происходит теплообменный процесс. Такой вариант называется калорифером.

Также для систем вентиляции и воздушного отопления применяются пластинчатые конструкции. Там роль теплопередающей стенки выполняют гофрированный металл. Где два потока воздуха, холодный и теплый, движутся перпендикулярно друг к другу. Они разделены пластинами так, что в зазорах теплый и холодный потоки располагаются поочередно. Эффективность этих устройств высока, но они сложны для самостоятельного изготовления.

Порядок монтажа воздушного ТО:

  1. Из листа металла делается корпус. Площадь его нижней части должна быть равна размеру вентилятора. Для центробежной конструкции берется короб с площадью на 70% больше чем выходная труба.
  2. В стенках короба на противоположных сторонах просверливаются отверстия для медной трубки.
  3. В проделанные отверстия устанавливаются, подготовленные отрезки труб, чтобы их края выходили за пределы короба на 2 см с обеих сторон.
  4. К свободным концам трубок привариваются угловые фитинги. Они соединяются в виде змейки. Можно сделать две параллельные. Так теплоноситель будет меньше остывать при обдуве.
  5. На выходной и входной концы припаиваются переходники с резьбой, к ним присоединяется водопровод. Подается вода, проверяют, чтобы соединения были герметичны.
  6. Корпус крепится на основание с вентилятором. Конструкция закрывается кожухом, чтобы воздушный поток не уходил в стороны.

Чтобы сделать теплообменник для отопления частного дома своими руками, необходимо представлять принцип его работы, произвести точный расчет требуемой мощности для достаточного обогрева помещения особенно в зимний период. Применять нужно наиболее теплопроводные материалы, лучшим вариантом послужит медь. Она обладает эффективностью, намного превышающей другие металлы. Все действия при изготовлении ТО следует производить аккуратно, не допуская попадания внутрь посторонних предметов. Если присутствует неуверенность в себе, лучше обратиться к опытному мастеру. Он выполнит соединение всех элементов качественно и герметично.

Как построить - Теплообменник перекрестного потока воздух-воздух своими руками HRV

Сообщение блогера LouDawson.com Лу Доусона | 12 февраля 2016 г.

Готовый теплообменник, расположенный под потолком в офисной мастерской. Фактический теплообменник покрыт блестящей пузырчатой ​​изоляцией, выступающий влево белый стержень трубы - это воздухозаборник для внутреннего воздуха, он удлинен для предотвращения короткого замыкания входных / выходных отверстий. Два вентилятора с регулируемой скоростью вращения - это черные объекты, расположенные на концах. Щелкните все изображения для увеличения.

Моя студия-офис-мастерская, где мы занимаемся лыжным снаряжением и многим другим, переделана, чтобы сделать ее более герметичной. Нужна вентиляция. Летом здесь, в нашем умеренном климате, я могу просто открыть окно и подставить вентилятор, если мне нужно больше, чем нормальный поток инфильтрационного воздуха. Но платить за нагрев атмосферы планеты во время горных зим не входит в наш бизнес-план. Решение : теплообменник свежего воздуха воздух-воздух, также известный как вентилятор с рекуперацией тепла или HRV. Но хочу ли я продать свою душу за дорогое коммерческое предприятие, которое, как я слышал, имеет тенденцию бросать работу всего через несколько лет? Забудь это.Сделай сам на помощь.

Я придумал эту самодельную конструкцию, основанную на многолетнем опыте работы с деталями сантехники и вентиляции, а также на знании основ теплообмена воздух-воздух. Это просто. Легко переоценить. Моя конструкция предназначена для работы и прослужит долгие годы, это не временный научный эксперимент.

Суть : Установите что-нибудь, что направляет поток воздуха снаружи рядом с выдувом воздуха из помещения - вы меняете два потока - и позволяете одному потоку воздуха нагреть / охладить другой, чтобы вы «вернули» энергию. Для этого вам понадобится «элемент» или «сердечник», который хорошо проводит тепло, способ пропускания воздуха рядом с сердечником и оболочка, вмещающая все это. Вентиляторы с регулируемой скоростью, изоляция и беспроводные термометры завершают конструкцию этого HRV.

Моя конструкция делает все это довольно просто. Сердцевиной этого теплообменника является 3-дюймовый алюминиевый ребристый расширяемый канал «осушитель». Алюминий обладает высокой теплопроводностью, поэтому является хорошим материалом для сердечника теплообменника. Корпус представляет собой 4-дюймовую тонкостенную водопроводную трубу из белого ПВХ CL200.(Обратите внимание, комментаторы предполагают, что жесткая алюминиевая труба воздуховода будет работать так же хорошо, как расширяемый воздуховод осушителя, и с ней будет легче работать. Я согласен. Если вы строите, используйте жесткий воздуховод, возможно, с наклеиваемыми точками из пеноматериала для зазоров.)

При тестировании временного натяжения буровой установки, проходящей через окно в холодный наружный воздух здесь, в Колорадо, моя конструкция с самого начала работала достаточно хорошо. Возможно, это могло быть короче. Слишком большая площадь поверхности ядра на самом деле ничему не повредит, это просто отбрасывает ваши наблюдения за эффективностью, потому что входящий воздух продолжает «закаляться» за пределами равномерного обмена энергией.Все это можно контролировать с помощью скорости воздуха, а также размера, поэтому не зацикливайтесь на размере. Обменник легко укорачивать, а удлинять труднее.

Спецификация трубы важна. Обычный ПВХ сортамента 40 имеет слишком толстые стенки, чтобы обеспечить достаточное пространство для воздуха вокруг алюминиевого сердечника воздуховода. «Дренажная» или «канализационная» труба ПВХ имеет достаточно тонкие стенки, чтобы создать воздушное пространство, но не имеет наружного диаметра, как у обычной трубы сортамента 40, что ограничивает ваши возможности для фитингов. ПВХ-труба CL200 имеет такой же внешний диаметр, как и у сортамента 40, но имеет более тонкую стенку, поэтому вокруг сердечника достаточно места для потока воздуха. Идеально. (Другие типы трубок могли быть лучше, но их добыча в нашей горной долине занимала много времени, см. Примечания ниже).

Сборка

Я выбрал произвольную длину (8 футов). Тестирование показывает, что этот размер полностью соответствует моему выбору вентиляторов (см. Список деталей ниже) и, возможно, может работать с более высокими объемами воздуха. Вам понадобится место, где можно установить что-нибудь такой длины, не испортив интерьер. место с температурой окружающей среды, близкой к вашей жилой площади.В доме может работать подвал или подвал. Летом на чердаке будет слишком жарко, а зимой - слишком холодно. Для жилых помещений творческий подход к местоположению может быть столь же важным, как и сама инженерия, поскольку вам необходимо учитывать такие вещи, как распределение приятного свежего воздуха. Более того, при размещении вентиляционного отверстия, которое втягивает воздух в помещении возле потолка, используется более теплый многослойный воздух, который в противном случае просто сохраняет неиспользованную энергию. Здесь, в моем магазине с одной комнатой размером 25 х 20 футов, я просто установил под потолком деревянную балку, идущую по центру комнаты.Это работает, так что выглядит красиво. Если бы это не сработало, я бы оставил это там, чтобы смирить себя.

Имейте в виду, что вам нужно сделать примерно 5-дюймовый круглый проход во внешней стене, убедитесь, что требуемое отверстие не прорезает непосредственно элемент каркаса стены и, конечно же, подумайте о косметике и солнечном нагреве вашей вентиляции. (подробнее об этом ниже.) Внутренний вход и выход разделены достаточно далеко, чтобы избежать короткого замыкания вентиляционного отверстия. Внешние вентиляционные отверстия также должны быть разделены, это не так важно, как в помещении, так как воздух снаружи обычно немного пронизан.

Начните с 8-футового куска 4-дюймовой трубы из ПВХ, надеюсь, на верстаке, а не на коленях.

1. Возьмите 4-дюймовые Т-образные фитинги из ПВХ. Сделайте заглушки, вставив 5-дюймовый кусок 4-дюймового ПВХ в одну сторону 4-дюймовых Т-образных фитингов. Забейте трубу из ПВХ пластиковым или резиновым молотком до тех пор, пока соединение не станет плотным. Не переусердствуйте (возможно, позже вам придется перевернуть) и ничего не склеивайте. Более того, позаботьтесь о том, чтобы ничего не испортить или иным образом не повредить, поэтому вы можете вернуть большинство деталей в свой магазин с большими коробками, если вам не понравятся результаты.Ваши резиновые муфты 3 × 4 будут устанавливаться на 5-дюймовые части 4-дюймового ПВХ, но пока не устанавливайте муфты 3x4.

Ваши "заглушки" в конечном итоге будут выглядеть так. Резиновая гибкая муфта 3 × 4 центрирует сердцевину 3-дюймовой трубы внутри 4-дюймовой оболочки, поэтому воздух может обтекать сердцевину.

2. Вытяните алюминиевый воздуховод примерно на 7 футов. Прикрепите 3-футовый кусок 3-дюймового ПВХ к одному концу алюминиевого сплава (это ваша внутренняя сторона) и 18-дюймовый кусок 3 дюйма к другому концу алюминиевого сплава.Я сделал несколько соединительных муфт из алюминиевых соединителей воздуховодов сушилки и заклеил стыки изолентой. Вы не сможете получить доступ к этим соединениям для обслуживания, и если они выйдут из строя, система не будет работать, поэтому подумайте о том, чтобы натянуть проволочные стяжки поверх изоленты или иным образом добавить страховку.

Вытяжка вентиляционного канала сушилки, используемого в качестве сердечника. Будьте осторожны, не сжимайте и не сжимайте, держите его красивым и круглым.

3. Вставьте полученный сердечник в 4-дюймовую оболочку из ПВХ.

4.Наденьте заглушки (из шага 1) на концы сердечника и запрессуйте 4-дюймовые Т-образные фитинги на концы 4-дюймовой оболочки.

5. Распылите немного воды на выступающую 3-дюймовую трубу и сдвиньте резиновые муфты 3 × 4 так, чтобы они сопрягались между 3-дюймовым ПВХ и 4-дюймовым.

Стыки сердечника выполнены из алюминиевого листа и ленты Gorilla Tape. Добавьте много ленты для хорошего уплотнения. Я не использовал силикон, так как хотел, чтобы все было обратимо, если я разберу его, чтобы проверить наличие плесени и уплотнений.

6. Критический шаг: вам нужно что-то, чтобы поддерживать воздушное пространство между ядром и оболочкой. Некоторые сборки, которые я видел на Youtube и в других местах, используют куски липкой пены и тому подобное, чтобы отделить одну поверхность от другой. Я хотел что-то более стабильное и механическое, поэтому я установил несколько десятков крепежных винтов в оболочку трубы из ПВХ на тщательно рассчитанной глубине, чтобы они действовали как прокладка для основного компонента. На каждом конце оболочки убедитесь, что три из этих винтов поддерживают 3-дюймовую трубу из ПВХ. Таким образом, после затяжки фитинга 3 × 4 3-дюймовый ПВХ становится устойчивым и устойчивым.См. Список деталей для размеров крепежных винтов, которые я использовал, но из-за точного выбора материалов обязательно оцените свою установку и выберите винты правильного размера. Я поместил шайбы под головки винтов, чтобы настроить точную глубину проникновения.

Обратите внимание, что вы используете «крепежные винты», потому что у них плоский конец, который не проткнет алюминиевый сердечник, если вы будете осторожны с глубиной и поверните корпус так, чтобы вы вставляли винты сверху, позволяя сердечнику чтобы он не касался винта при установке. Я разобрал свой прототип и осмотрел, винты не причинили никаких повреждений, но я был очень осторожен при установке.

Чтобы разместить крепежные винты для центрирования сердечника, нарисуйте тройку прямых линий на оболочке, используя верстак в качестве направляющей, просто проведите маркером по прокладке, в этом случае я установил маркер на свой рулон ленты.

Измерение расстояния между тремя рядами винтов, равными длине, так что внутреннее ядро ​​удерживается аккуратно и равномерно от корпуса, создавая воздушное пространство для потока.

Крепежный винт с шайбами ​​для точного установочного расстояния.Важно, чтобы эти винты не проделывали отверстия в сердечнике.

Вставляя винты в направляющие отверстия, они легко ввинчиваются в пластик.

7. Теперь у вас должен получиться длинный кусок 4-дюймовой трубы с 3-дюймовыми заглушками, выступающими с обоих концов. Более длинный огрызок проходит внутрь вашего жилого помещения, короче - до дневного света.

8. Установите теплообменник так, чтобы наружный конец (с более короткой 3-дюймовой трубкой) выходил на дневной свет. В моем случае я вырезал довольно аккуратное отверстие в наружной обшивке здания, снял Т-образный фитинг с наружной стороны теплообменника, продвинул 4-дюймовый ПВХ через отверстие, затем заменил Т-образный фитинг снаружи, чтобы он выступал в качестве воротника, плотно прилегающего к сайдингу здания, чтобы помочь сделать внешний вид более аккуратным.Наклоните весь теплообменник как минимум на 1/4 дюйма на улицу, чтобы конденсат быстро стекал наружу. Вам понадобится какая-то система поддержки в помещении. Я установил сбоку на потолочную балку, для чего потребовалось просто использовать кронштейны для одной трубы и винты. Вы можете повесить на балку пола в подвесном пространстве с помощью сантехнических ремней. Все, что работает, просто помните, что все это должно быть разбито, и вам нужно подумать о том, как вы получите как входной, так и выходной поток в ваше жилое пространство с минимальными изгибами труб.

Это хорошее место для упоминания «короткого замыкания», означающего ситуацию, когда ваш входящий вентиляционный воздух оказывается захваченным выходящим потоком, не смешиваясь с объемом воздуха в жилом помещении. В помещении для предотвращения этого следует подумать о том, чтобы расположить вентиляционные отверстия на расстоянии не менее 3 футов друг от друга. В моем случае я хотел использовать более теплый стратифицированный воздух около моего потолка, поэтому я поставил выходное отверстие высоко, а входной - ниже.

9. Наружная отделка проста.

A) Уплотните трубу в том месте, где она проходит через стену, используя что-нибудь реверсивное на случай, если вам придется снять установку для обслуживания.Если вы ожидаете много влаги, возможно, добавьте кусок листового металла, который будет действовать как защита от дождя над проемом в стене.

B) Если вы еще этого не сделали, обрежьте конец 3-дюймовой трубы так, чтобы получился наклонный проем, обращенный вниз. C) Закройте 3-дюймовое отверстие сеткой от насекомых. D) Поместите примерно 24-дюймовый отрезок 4-дюймового ПВХ в тройник снаружи.

C) Добавьте что-то вроде «звонка» к наружному вентиляционному отверстию. Я использовал дорогую муфту увеличенного размера из ПВХ 4 × 6, что-то из мира вентиляции листового металла было бы намного дешевле и, вероятно, подойдет.Идея состоит в том, чтобы создать держатель пылевого фильтра с большой площадью поверхности. Вырежьте круглый кусок дешевого печного фильтра и запрессуйте его в 6-дюймовую сторону вашего «раструба».

D) Заверните несколько шурупов для листового металла в запрессованные соединения внешних труб, чтобы они не разъединились во время расширения и сжатия. Опять же, не используйте клей, сделайте так, чтобы все было двусторонним и дружественным к вашей системе подачи воздуха.

10. Установите вентиляторы в помещении. Установите короткий отрезок 4 дюйма на открытую 4-дюймовую сторону внутреннего Т-образного фитинга, обрежьте 4-дюймовый фланец, чтобы он соответствовал вентилятору, и установите вентилятор так, чтобы он втягивал воздух в жилое пространство. Аналогичным образом установите 3-дюймовый фланец на открытую 3-дюймовую трубу, выступающую из конца сборки. Этот вентилятор забирает воздух из помещения и выдувает его наружу через теплообменник. Используйте крепежные винты довольно небольшого диаметра, чтобы прикрепить 120-миллиметровые вентиляторы, и вы можете сделать диагональные отверстия во фланцах из ПВХ, чтобы они совпадали с отверстиями в вентиляторах. Я использовал маленькие гайки с накаткой, чтобы можно было снимать и заменять вентиляторы без инструментов.

Фланец «под шкаф» из ПВХ

идеально подходит для крепления 4-дюймового вентилятора. При выборе убедитесь, что фланец крепится к трубе таким образом, чтобы ограничивать поток воздуха как можно меньше.См. Список деталей для предложений.

11. Установите два датчика термометра в небольшие отверстия, которые вы просверливаете в трубе из ПВХ. Один наружный датчик в конце вентиляционного отверстия, обеспечивающего воздух в помещении (датчик с пылевым фильтром). Это будет ваша температура наружного воздуха - обычно такая же, как и ваша температура наружного воздуха, хотя расположение компонентов теплообменника на открытом воздухе в солнечном месте может вызвать колебания температуры. Установите датчик номер два сразу за вентилятором приточного воздуха.

Говоря о расположении наружных вентиляционных отверстий, в моем случае я использую этот теплообменник только тогда, когда на улице холодно, поэтому я подумал, почему бы не установить там, где наружное вентиляционное отверстие нагревается солнцем, для небольшого дополнительного солнечного нагрева моего входа воздуха? Аналогичным образом, если вас беспокоит, что солнце влияет на работу теплообменника, расположите вентиляционные отверстия снаружи в тени.

12. Важно изолировать самодельный кожух теплообменника, чтобы избежать ложного теплообмена, когда входящий воздух забирает тепло из окружающей среды через внешнюю стенку трубы теплообменника.На мой взгляд, достаточно тонкого слоя утеплителя. Я сделал куртку из этой пузырчатой ​​пленки с фольгой от Lowe’s, зашитой изолентой. Мне нравится этот материал, потому что он огнестойкий (я думаю о пожарной безопасности со всеми своими проектами DIY, поскольку они обычно так далеко выходят за параметры каких-либо стандартов строительных норм). Для бюджетной изоляции просто оберните пузырчатой ​​пленкой. Обратите внимание, что мы используем нашу обычную пластиковую трубу для внешней оболочки, которая замедляет паразитную теплопередачу. Но вам нужен слой изоляции, особенно при очень высоких или низких температурах наружного воздуха.Поскольку наш теплообменник в основном используется в холодную погоду, я установил его на высоте потолка, чтобы паразитная теплопередача происходила от более теплого стратифицированного воздуха в помещении, вероятно, с почти нулевой чистой денежной потерей в счете за отопление. Если сомневаетесь, просто добавьте еще один слой изоляционной пленки.

Окончательная установка перед обертыванием оболочки двумя слоями изоляции «пузырчатая фольга».

13. Тест. Включите вентиляторы, когда температура в помещении и на улице значительно различается. Следите за своими показаниями на термометрах.Надеюсь, вы удивитесь, насколько хорошо это работает. Я был.

Наружная вентиляция, на солнечной стороне моей студии-магазина-офиса. Солнечное тепло зимой повышает эффективность и предотвращает появление плесени. Вентиляционное отверстие из помещения в улицу закрыто (вверху), чтобы не допустить насекомых или мелких людей, входное отверстие в помещении фильтруется с помощью печного фильтра в «колоколе», сделанном из водопроводной арматуры. Эта странно выглядящая конфигурация связана с тем, что входное и выходное отверстия должны быть разделены, чтобы предотвратить короткое замыкание и смешивание входящего и выходящего воздуха.К сожалению, эта конфигурация находится на стороне моего магазина, выходящей на улицу, но должна быть на солнечной стороне для повышения эффективности и смягчения любых проблем с конденсацией. Чтобы сделать его красивым, я, вероятно, построю деревянный балдахин поверх всего этого, чтобы это не выглядело так, как будто я занимаюсь тем, что мы вежливо называем «домашнее садоводство в Колорадо».

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

Термометр, датчик несколько от Amazon, один. $ 56,00

Полужесткий гибкий алюминиевый воздуховод 3 ″ x 8-0, продукт № L301 от Lowe’s (используется для сердечника, который является ключом к реализации этого проекта), 10 долларов США, один.

4 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 12 футов, 22,00 долл. США (от поставщика сантехники).

3 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 6 футов, 10,00 долларов США (от поставщика сантехники).

4 дюйма, тип 40, Т-образные фитинги из ПВХ, 2, не удалось найти в Lowe’s, по 11 долларов за штуку в магазине сантехники.

6 ″ x 4 ″ Переходная муфта Sch 40 (используется для фильтра на наружном входе блока) $ 11,00

(Важно, чтобы два нижних фланца, используемые для крепления вентиляторов, подходили НАД вашей трубой, чтобы не создавать препятствий потоку воздуха из-за толщины внутренней муфты.Все фитинги в этом проекте имеют фрикционную посадку, клей не используется, поэтому, если фитинг необходимо стабилизировать, вставьте винт для листового металла через пилотное отверстие. Оставьте большую часть фитингов без фрикционной посадки, чтобы можно было легко разобрать теплообменник для последующей очистки, обслуживания или модификаций.)

Фланец из ПВХ (штуцер для унитаза, фланец для туалета) для монтажа НАД 3-дюймовой трубой для крепления вентилятора на 3-дюймовом ПВХ, артикул Lowe’s 253221, $ 4,00, один

Фланец из ПВХ, как указано выше, для монтажа НАД 4-дюймовой трубой, товар Lowe’s 253231, 5 долларов США.00, одна

(Эти резиновые соединители работают очень хорошо, но являются немного дорогими, но необходимы для упрощения сборки проекта.)
Резиновые «без ступицы» Гибкие соединительные фитинги из ПВХ диаметром 4 x 3 дюйма с зажимами для шлангов, товар 23478 Lowe, По 9,30 долларов США, два

Небольшой кусок фильтрующего элемента печи, вырезанный круг для запрессовки в наружный конец блока.

Это модель вентилятора Cooltron, которую я использовал, заявленная мощность 56 куб. Футов в минуту при максимальной скорости.

А это регулятор скорости вентилятора.

Сверло для установки центрирующих винтов, 9/64 позволяет самонарезание крепежных винтов, используемых в качестве центрирующих опор для сердечника.Не используйте винты с острым концом, так как они могут проткнуть сердцевину.

3/4 дюйма 10/24 Крепежные винты с крестообразным шлицем 20 плоских шайб 3/16 дюйма, чтобы крепежные винты не заходили слишком далеко внутрь, используйте по две на каждый винт. 40

Предупреждение о плесени: Любой воздухо-воздушный теплообменник создает возможность роста плесени в ваших воздуховодах, независимо от того, какая часть производит конденсацию (в нашем случае воздуховод, перемещающий воздух из помещения на улицу, является местом, где может образоваться конденсат). не беспокойтесь об этом, так как воздух в выхлопном пространстве нашего теплообменника выдувается наружу, предотвращение образования плесени всегда является хорошей идеей.Тестирование покажет реальность этого, но, по крайней мере, мы думаем, что простое хранение аэрозольного баллончика увлажнителя для предотвращения образования плесени и время от времени разбрызгивание его в вентиляторы решит проблему, а также позволит солнцу запекаем нашу внешнюю вентиляцию. Говоря о загрязнении, не забудьте в конце концов установить фильтр тканевого типа на входе (в помещение) вашего вентиляционного отверстия, а также провести сетчатый провод над другим наружным вентиляционным отверстием (наружный воздух в помещение). К счастью, наш дизайн начинается с красивого 4-дюймового входа большего размера; Я увеличил это до фитинга диаметром 6 дюймов, который удерживает круглый кусок печного фильтра.

http://www.engineeringtoolbox.com/ventilation-heat-recovery-d_244.html

Комплект вентилятора AC Infinity AI-120SCX с регулировкой скорости для охлаждения шкафа, одинарный, 120 мм

ПРИМЕЧАНИЯ
Насколько я понимаю, эффективный теплообменник приведет к тому, что температура входящего воздуха будет близка к комнатной. По-видимому, это легко сделать с холодным наружным воздухом и теплым влажным воздухом в помещении, если вы достаточно замедлите движение воздуха, чтобы обеспечить неторопливый обмен тепловой энергией между двумя объемами воздуха.

В реальных условиях вы хотите, чтобы ваш теплообменник был достаточно эффективным, но тратить целое состояние и занимать место для чего-то сверхэффективного может оказаться непрактичным. Возможно, лучшее практическое правило - пока ваш воздух, поступающий с улицы, по температуре довольно близок к температуре окружающей среды в помещении, у вас все в порядке. Если разница становится слишком большой, либо разница температур между внешней и внутренней части очень велика, либо вам необходимо замедлить работу вентиляторов, либо построить теплообменник с большей площадью поверхности сердечника (или и то, и другое).Кроме того, по мере увеличения разницы между температурами на улице и в помещении ваша производительность может ухудшиться. Моя установка невероятно хорошо работает при перепаде температур около 30 градусов по Фаренгейту, но я уверен, что увижу снижение производительности, когда на улице 10 градусов, а в помещении - 68.

В случае этого проекта испытания показали поразительную эффективность: температура в помещении составляет около 67 градусов, а на открытом воздухе - около 38 градусов. Температура поступающего воздуха составляла 66,4 градуса, корпус хорошо изолирован, чтобы предотвратить паразитный нагрев корпуса от окружающего воздуха в помещении.Оказалось, что мой первый выбор вентиляторов 45 куб. Фут / мин был временами слишком ограничен для вентиляции, в которой я нуждался, преодолевая сопротивление трения воздушного потока, поэтому в моей окончательной сборке используются вентиляторы с регулируемой скоростью с заявленной скоростью 56 куб. Я обычно не запускаю вентиляторы на максимальной скорости, и кажется, что они перемещают достаточно воздуха, поэтому, возможно, в конце концов я мог бы использовать вентиляторы 45 CFM. Как бы то ни было, экспериментировать с различными вентиляторами несложно (мои крепятся к устройству винтами с накатанной головкой, так что я могу поменять их за считанные минуты).

Я также обращал пристальное внимание на производительность холодным зимним утром в Колорадо, иногда около нуля по Фаренгейту. Производительность была в порядке.

ВАЖНАЯ ИНФОРМАЦИЯ: Расположите элементы управления вентиляторами для облегчения доступа. Помните, что вы - мозг этой установки, а не микропроцессор, как у коммерческих теплообменников. Например, предположим, что у вас на всю ночь было отключено отопление, теперь в вашем жилом помещении холодно, а на улице у входного вентиляционного отверстия стало теплее из-за солнечного утра? Просто выключите выходной вентилятор (тот, который выталкивает воздух из вашего жилого помещения) и включите входной вентилятор на полную мощность, чтобы всасывать это бесплатное отопление в помещении.Кроме того, вместо того, чтобы запускать эту штуку 24/7, подумайте о том, чтобы подключить своих поклонников к таймеру, который полностью отключает ваш обменник в самое холодное (или самое жаркое) время дня. Например, я настроил свой так, чтобы он отключался около 23:00 и просыпался утром за час или около того до того, как обычно сажусь за свой стол.

Кто-то может спросить: «Может ли инженер вычислить все эти вентиляторы с рекуперацией тепла, чтобы я знал, какой длины, какие вентиляторы CFM и тому подобное?» Возможно, с помощью сложного компьютерного моделирования и полевых измерений это можно было бы сделать. Но в практическом смысле нет. Инженер должен знать точную CFM движения воздуха внутри каналов, а также точную площадь поверхности вашего сердечника. Даже в этом случае у них не было бы точного способа учесть турбулентность воздушного потока. Паразитное охлаждение или нагрев блока воздухом в помещении также будет трудно рассчитать. Вероятно, лучший способ усовершенствовать эти единицы - это просто использовать краудсорсинг экспериментов.

Одно из измерений, которое вы, вероятно, захотите, - это CFM, который вы получаете, когда все работает и ваши температуры выглядят хорошо.Приблизительно измерить CFM можно, поместив пластиковый мешок для мусора известного объема над входным отверстием в помещении, посчитав, сколько секунд потребуется для его заполнения, а затем выполнив вычисления.

Я представляю, что человек, у которого достаточно времени, мог бы создать мой теплообменник свежего воздуха, используя весь «дренажный / канализационный» ПВХ, известный как тонкостенный DWV. Это было бы отлично. Crux приобретает детали, такие как фланцы крепления вентилятора. Следующая сборка, которую я делаю, я пробую DWV - это, вероятно, сэкономит как минимум 50 долларов по сравнению со сборкой, которую я сделал с использованием местных безрецептурных материалов.См. Http://www.pvcfittingsonline.com/fittings/dwv.html

.

Регуляторы скорости вентилятора необходимы для настройки производительности и шума.

Таймер, на мой взгляд, тоже важен, нет причин перемещать слишком много воздуха.

Многосенсорный термометр для дома и улицы

также важен, иначе вы просто будете гадать о производительности.



Комментарии

Теплообменник, создающий свежий воздух

Идеально энергоэффективный дом должен быть плотно закрытым, чтобы летом внутри оставался прохладный воздух, а зимой - снаружи.Проблема в том, что нам нужно обеспечить циркуляцию свежего воздуха, чтобы удалить запахи, подать кислород и снизить риск образования плесени и плесени.

Есть ли способ перемещать воздух внутрь и наружу, сводя к минимуму поступление тепла внутрь и наружу?

Это может сделать одно простое устройство: теплообменник, также известный как «вентилятор с рекуперацией тепла». Вместо того, чтобы позволять воздуху свободно входить и выходить, теплообменник использует два небольших вентилятора для втягивания входящего и выходящего воздуха через параллельные чередующиеся воздуховоды. Два потока не смешиваются, но тепло проходит между ними через тонкие металлические стенки каналов.

Зимой теплый воздух, выходящий через теплообменник, отдает тепло поступающему холодному воздуху, а летом холодный воздух, выходящий через теплообменник, отбирает тепло у входящего горячего воздуха, так что к тому времени поступающий воздух попадает в дом, уже не жарко.

Вентиляторы с рекуперацией тепла дешевы в эксплуатации, поскольку они содержат всего пару вентиляторов. Но их покупка может быть дорогостоящей - от 450 долларов и выше.

Вот как вы можете построить свой собственный за значительно меньшие деньги, от 50 до 100 долларов, в зависимости от того, сколько материалов у вас уже есть. Это моя первая попытка дизайна, и она работает, но я не утверждаю, что оптимизировал ее. Не стесняйтесь делать это лучше.

Я очень благодарен СДЕЛАННОМ стажёру Эрику Чу за трудную работу по изготовлению и тестированию, используя планы, которые я нарисовал.

Дизайн

Важнейшие конструктивные особенности теплообменника:

  • Внутренние панели должны иметь максимальную площадь поверхности относительно объема.
  • Панели должны изготавливаться из тонкого, теплопроводящего металла.
  • Входящий и выходящий воздух должны двигаться в противоположных направлениях.

Поскольку алюминий очень эффективно проводит тепло, я решил сделать панели из алюминиевой фольги, приклеенной к деревянным каркасам, с просверленными отверстиями по краям каркасов для прохождения воздуха. Вентиляторы для дешевых компьютеров хороши, так как они тихие и не потребляют много энергии. Поскольку этот блок просто обеспечивает умеренную вентиляцию, а не обогревает или активно охлаждает помещение, наполненное воздухом, скорость потока может быть низкой.

Можно предположить, что более медленный воздушный поток дает больше возможностей для теплопередачи между выходящим воздухом и входящим воздухом. Теоретически это должно быть правдой, но на практике играют роль другие факторы, такие как проникновение тепла или утечка из коробки, в которой находится блок. . Когда мы тестировали наш теплообменник на холодном ночном воздухе, мы обнаружили, что более высокие скорости вращения вентилятора на самом деле больше нагревают поступающий воздух. Возможно, это связано с тем, что более быстро движущийся воздух увеличивает температурный градиент на пути теплопередачи и предохраняет коробку, в которой находится устройство, от холода.

Где именно золотая середина? Я предлагаю вам собрать агрегат и экспериментально отрегулировать скорость вентилятора, чтобы выяснить это.

Как инженер проектирует вентилятор с рекуперацией энергии своими руками

Мы понятия не имеем, является ли [Ник Гуди] квалифицированным инженером или нет. Но, учитывая детальный дизайн этого самодельного вентилятора с рекуперацией энергии для его домашней системы отопления, вентиляции и кондиционирования воздуха, мы собираемся рискнуть и сказать, что он, вероятно, знает, что делает.

Для тех, кто не в курсе, вентилятор с рекуперацией энергии (ERV) становится все более распространенным оборудованием в современном жилом и коммерческом строительстве.По мере того, как здания становятся все более «жесткими» для уменьшения потерь энергии на отопление и охлаждение в окружающую среду, воздух внутри них становится все более несвежим. ERV решают эту проблему, подавая свежий, некондиционированный воздух снаружи, а застоявшийся, но кондиционированный воздух выходит наружу. Два потока проходят друг через друга в теплообменнике, так что большая часть энергии, вложенной в кондиционированный воздух, передается поступающему не кондиционированному воздуху.

Несмотря на то, что системы ERV легко доступны в продаже, [Ник] решил развернуть свою собственную после нескольких экспериментов с Coroplast, и некоторые обширные расчеты убедили его, что это будет жизнеспособная идея. Можно посмеяться над идеей гофрированного пластика для теплообменника, но гладкие каналы в материале делают его отличным выбором. Он построил блок из квадратов Coroplast с каналами в чередующихся слоях, ориентированных ортогонально, позволяя затхлому внутреннему воздуху проходить очень близко к свежему наружному воздуху для обмена тепла без всякого непосредственного перемешивания. Вся система, включая вентиляторы, Arduino для управления, множество датчиков и концентратор домашней автоматизации Hubitat, питается от постоянного тока, поэтому электрика не требовалось.В журнале сборки [Ника] содержится масса подробностей, включая все инструменты и калькуляторы, которые он использовал для проектирования системы.

Учитывая дороговизну систем ERV, мы удивлены, что не видели больше историй о версиях для самостоятельного изготовления. Однако мы много говорили о системах HVAC - в конце концов, специалисты HVAC - это хакеры, которые совершают звонки на дом.

Как самостоятельно установить HRV или ERV

Размещено

Автор: Стив Максвелл

Обновлено 15 февраля 2021 г.

Прежде чем начать.. . b e Обязательно ознакомьтесь с разделом вопросов и ответов о вентиляторах с рекуперацией тепла в конце этой статьи. Все вопросы задают реальные люди, которые ищут настоящие ответы. - Стив Максвелл

Некоторые из наиболее частых вопросов, которые мне задают, задают люди, стремящиеся улучшить качество воздуха в своих домах с помощью вентиляторов с рекуперацией тепла (HRV). Это устройства, которые доставляют свежий воздух в ваш дом, выводят застоявшийся воздух на улицу, сохраняя при этом большую часть энергии, которую вы вложили в отопление и охлаждение.Вентиляторы с рекуперацией тепла иногда называют теплообменниками, воздухообменниками с рекуперацией тепла или просто воздушными теплообменниками. Независимо от названия, это оборудование может сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. ВСР ниже - это то, что мы установили у него дома.

Установка собственной системы HRV, подобной этой, - это умеренно сложная задача, сделанная своими руками, которая может сэкономить около 1000 долларов.

Когда Брайан и его семья переехали в новый дом заводской постройки весной 2000 года, он получил суровый урок о качестве воздуха в помещении. «Вентилятор с рекуперацией тепла (HRV) был частью домашнего пакета, который мы купили, - вспоминает Брайан, - но установка не была включена в сделку, поэтому он просто стоял в коробке. Мы не удосужились подключить HRV сразу, потому что нам не понравились оценки на сумму более 1000 долларов, которые мы получили на его установку. По крайней мере, до тех пор, пока не наступит холодная погода и не начнет стекать конденсат из наших окон. В черной плесени, растущей на новых оконных рамах, есть что-то, что создает совершенно новое ощущение безотлагательности.”

Эта срочность привела к тому, что мне позвонили за помощью по установке. HRV, который вы видите здесь, на всех этих фотографиях, мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу долларов.

Я не профессиональный подрядчик по ОВК, но знаю две вещи о вентиляторах с рекуперацией тепла . Во-первых, их следует устанавливать в гораздо большем количестве современных домов, чем сейчас. Плохое качество воздуха в помещении - серьезная скрытая проблема, влияющая на здоровье многих людей, особенно детей.Во-вторых, установка HRV полностью находится в компетенции любого среднего квалифицированного специалиста с помощником. Если вы можете разрезать листовой металл, подвешивать предметы к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег на установке и установке HRV самостоятельно. Два человека могут добавить еще один к обычной системе воздушного отопления за один полный рабочий день, если они спешат. Уделите на работу два дня, и это будет похоже на пикник. Неплохо с учетом того, что задача экономит серьезные деньги. Я в свое время установил три HRV, и все они отлично работают.Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие хорошие вещи они могут принести в ваш дом.

Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждой работы HRV различны. Кроме того, каждый блок в любом случае идет со своим набором инструкций. Вместо этого эта статья посвящена инструментам, стратегиям и проверенным на практике приемам, которых вы не найдете ни в одном руководстве производителя.Думайте о них как о кучке советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и приводные винты, установка HRV - это то, с чем вы справитесь.

Общие сведения о системе вентиляции с рекуперацией тепла

HRV представляет собой оборудованный вентилятором ящик размером с небольшой ящик для инструментов механика. Это внутренности одного из них. Все HRV направляют подачу свежего наружного воздуха в ваш дом, выбрасывая застоявшийся воздух из помещения наружу.Эта двухпоточная система является частью уравнения вентиляции. HRV также извлекает большую часть тепла из застоявшегося воздуха перед тем, как вывести его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытой HRV ниже. Вы должны понимать эти функции, чтобы выбрать наиболее подходящее место для вашего устройства. Хорошее планирование - это первый шаг к успешной установке.

Открытый HRV показывает теплообменный сердечник и впускные и выпускные отверстия.

Местоположение любой HRV должно удовлетворять этим условиям:

  • как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
  • доступ к сливу для приема конденсированной воды из агрегата
  • Ближайший источник электроэнергии для питания внутренних вентиляторов и элементов управления
  • близость к существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему дому

Рекомендации по установке вентилятора с рекуперацией тепла

Ваша первая задача - найти место для вашего HRV, которое минимизирует длину воздуховодов, необходимых для подключения его к наружной части и к любой существующей системе воздуховодов внутри вашего дома. Приточные и вытяжные воздуховоды, которые соединяются с жалюзи наружных стен, должны быть изолированы на заводе, в то время как оба воздуховода, ведущие исключительно в помещения и из них, должны быть гладкими и жесткими. Типичный размер воздуховода для обоих типов составляет 6 дюймов в диаметре. Вы можете попробовать обойтись 5-дюймовым экраном, но этот размер может не обеспечивать достаточного воздушного потока. Зачем рисковать?

По мере того, как вы приближаетесь к окончательному местоположению вашего HRV, больше склоняйтесь к сокращению изолированного воздуховода, а не к гладкой стали, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, полиэтиленовая оболочка изоляционного воздуховода хрупкая. Его нельзя рвать или повредить. По этим двум причинам вам нужно как можно меньше изолированного воздуховода в вашей установке.

Доступ к дренажной системе - еще одна проблема, которая влияет на расположение HRV. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подключить сливную линию к отверстию отстойника в подвальном этаже, к обычному водостоку или даже к сливу в полу.Вы можете врезаться в обычную дренажную трубу из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

Продумайте вопрос местоположения ВСР и дайте себе день или два, чтобы рассмотреть несколько вариантов, прежде чем выбрать последнее место. Наименее важной особенностью местоположения является доступ к электричеству. Лучше установить поблизости новый выпускной патрубок, чем иметь длинные воздуховоды или длинную сливную линию.

Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

Обработка листового металла обычно составляет большую часть большинства установок HRV. Хорошая новость заключается в том, что это не ракетостроение и требует всего нескольких основных инструментов: лобзика, острых ножниц, аккумуляторной дрели с магнитным наконечником гаечного ключа, острогубцев, измерительной ленты и перманентного маркера. Если вы никогда раньше не работали с круглыми металлическими воздуховодами, вы можете не осознавать, что они поступают из магазина в виде изогнутых листов с несобранным соединением с защелками, проходящим по всей длине каждого элемента. Соединять воздуховоды вместе - это весело, но не делайте этого, пока не обмерете и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после того, как он собрал круглую форму, и нелегко оторвать соединенный вами воздуховод.

Мой друг Брайан разрезает вентиляционный канал лобзиком. Созданное отверстие позволит HRV распределять свежий воздух через систему отопительных каналов.

Кроме того, посмотрите на каждый кусок воздуховода, только что изготовленный на заводе, и вы увидите, что один конец гофрирован, а другой прямой. Это позволяет соединять отрезки трубопровода встык - одна часть вставляется внутрь другой.Но чтобы удалить гофрированный конец с отрезка трубы, достаточно одного короткого отреза. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один обжатый кусок трубы для соединения?

Создание гофрированного конца на отрезке воздуховода, чтобы он мог сцепиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но подойдут и тонкие плоскогубцы.

Хотя вы можете купить специальный инструмент для восстановления обжима на концах металлических воздуховодов, он вам не понадобится. Вместо этого обожмите его самостоятельно, по одной складке за раз, используя плоскогубцы.Это займет всего пару минут и отлично справится.

Когда дело доходит до соединения труб, выбирайте самосверлящие винты с шестигранной головкой, затягиваемые аккумуляторной дрелью. Наконечник самореза выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самосверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, для которого требуется предварительно просверленное пилотное отверстие, если правильные винты делают работу сами?

Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

Создание двух отверстий для воздуховодов диаметром 6 дюймов во внешней стене - одного для забора свежего воздуха и одного для выхода несвежего воздуха - обычно является самой сложной частью любой работы по установке HRV, особенно если вам нужно пройти через кладку. стена. А для этой работы вам понадобится перфоратор. Это что-то вроде перфоратора при силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы определить внешние края каждого отверстия воздуховода, затем переключитесь на долото и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь через деревянную раму, как мы здесь, сделайте то же самое, за исключением лопаты в обычной дрели.

С учетом всего сказанного, даже пробиться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется пробивка по крайней мере одного слоя строительной древесины по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к стенным решеткам. Оценивая работу, запомните эти четыре шага: обвести, обрезать, сверлить и распилить.

Многократного прохода канцелярским ножом достаточно, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого деревянный каркас дома разрезается.

Начните с внутренней части подвала, просверлив единственное отверстие снаружи, прямо в середине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод, а другой на 1/4 дюйма больше диаметра металлического фланца воздуховода, выходящего на заднюю часть каждой наружной жалюзи, входящей в комплект HRV. Если задействован горизонтальный сайдинг, немного измените положение жалюзи вверх и вниз, чтобы его верхний край совпадал с естественным стыком между элементами сайдинга. Острый универсальный нож отлично справится с резкой винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для прохождения требуется больше проходов.

Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для внешних вентиляционных отверстий.

Затем просверлите серию отверстий диаметром 1/2 дюйма в недавно обнаженной древесине, примерно 12 по всему периметру. Они определяют стороны отверстий воздуховода, что упрощает их распиливание для придания им формы с более или менее квадратными сторонами. Лучшим инструментом для проделывания дыры в деревянном каркасе дома является сабельная пила.Просто убедитесь, что у вас есть орбитальное лезвие, если есть возможность. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное действие лезвия приводит к более агрессивной резке, и это то, что вам нужно в такой сложной ситуации. Даже орбитальный лобзик отлично справится с грубым полотном.

До тех пор, пока вы не прожили какое-то время в тесном доме без HRV, а затем не добавили его, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили установку, - объясняет Брайан, - каждый из нас сидел у теплового регистратора и нюхал чистый воздух. Какая при этом разница! Если бы я знал, насколько легко установить HRV, я бы подключил блок сразу после въезда ».

Наконечник №1 для вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

Обратите внимание на открытый воздуховод из листового металла, расположенный вокруг гибкого изолированного воздуховода, чтобы поддерживать его. Металлические ремни, поддерживающие непосредственно воздуховод, могут повредить важную пластиковую втулку на воздуховоде.

Полиэтиленовый рукав, образующий внешнюю оболочку изолированного воздуховода, необходим для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его тоже легко повредить. Вот почему вам следует по возможности установить жесткий экран над воздуховодом. И для этой работы нет ничего лучше, чем кусок гладкого воздуховода из листового металла. Вот что вы видите выше. Согните кусок воздуховода, который еще не был соединен вместе, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью винтов, вбитых в балки пола, или планок с гвоздями 2 × 4.

Совет № 2 для вентиляторов с рекуперацией тепла: решающее значение имеет пароизоляция

Точно так же, как полиэтиленовая пароизоляция на внутренней стороне стен вашего дома должна быть герметичной и непрерывной, чтобы полости в стенах оставались сухими, так же должен быть безупречным пластик снаружи гибких воздуховодов HRV. Любое отверстие, даже небольшое, позволит теплому влажному воздуху проникать к холодной поверхности трубы внутри. И если это произойдет, вода будет конденсироваться из воздуха и пропитать изоляцию из стекловолокна.Большой беспорядок. Наиболее вероятное место прорыва пароизоляции на изолированном воздуховоде - торцы. Вот почему имеет смысл оборачивать изоляцию воздуховодов снаружи изоляционной лентой. Вот что вы видите ниже. Заклеивание лентой физически закрепляет трубу на блоке HRV лучше, чем одни только хомуты, но это не самое важное преимущество. Лента также предотвращает просачивание воздуха в помещении вокруг трубчатой ​​полиэтиленовой пароизоляции.

Обратите внимание на клейкую ленту, герметизирующую пластик воздуховода, ведущего к HRV.Если воздух в помещении может оставаться за пластиком, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

Совет № 3 для вентиляторов с рекуперацией тепла: не теряйте равновесие

Плечо рычага управляет внутренним демпфером. Такой рычаг есть и на впускном, и на выпускном каналах. Общий приток воздуха должен равняться оттоку для наилучшей работы HRV.

Уравновешивание потока - последняя часть установки HRV. Этот процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в птичник с потоком воздуха из птичника.Дроссельные заслонки внутри воздуховодов позволяют это контролировать. Рычаг управления дроссельной заслонкой - это то, что вы видите выше в середине трубы. Чистое движение воздуха внутри приведет к снижению энергоэффективности. Чистое движение воздуха на улице вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из него, но есть более простой способ.После запуска HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха внутрь или наружу, значит, вы достаточно сбалансированы. Если вы чувствуете поступление воздуха, у вас отрицательное давление, и вам необходимо увеличить приток свежего воздуха и уменьшить отток несвежего воздуха. Если во время теста вы чувствуете, как воздух выходит из птичника, внесите противоположные изменения.

И последнее. . . Когда вы установите и введете в действие вашу систему HRV, не забудьте ее обслуживать. Всем HRV нужны две вещи.Сначала вам нужно очистить внутренние фильтры. Они улавливают пыль, и фильтр, обрабатывающий воздух в салоне, станет особенно шероховатым. Во-вторых, не забывайте промывать сердечник теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не улавливает всю пыль, поэтому некоторое количество пыли будет накапливаться на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

Вентилятор с рекуперацией тепла: вопросы и ответы со Стивом Максвеллом

Q: Обязательно ли хранить 20 лет.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы узнать ваше. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

A: Я определенно сохраню ВСР. Если ваша старая печь раньше получала воздух для горения изнутри дома (а, вероятно, так оно и было), вам понадобится HRV больше, чем когда-либо. Это связано с тем, что печь, втягивающая воздух для горения изнутри дома, автоматически заставляет свежий воздух поступать в здание из других мест.Эта де-факто вентиляция теряется с новой печью, подобной вашей. Все дома, кроме самых негерметичных, получают выгоду от HRV.
*********************

Q: Будет ли HRV работать в доме без отопительных каналов? Мое жилище было построено с электрическими обогревателями плинтуса, и нет возможности распределять воздух, поступающий от HRV.

A: Короткий ответ - да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить несвежие воздухозаборные и выходные каналы таким образом, чтобы воздух циркулировал по всему дому.Если вы можете установить воздухозаборник несвежего воздуха на одном уровне, а выход свежего воздуха - на другом, тогда бесканальная установка HRV будет работать идеально. Я знаю, потому что такая ситуация у меня дома.

Воздухо-воздушный теплообменник Diy

фото src: roselea.co.uk

Вентиляция с рекуперацией тепла ( HRV ), также известная как механическая вентиляция с рекуперацией тепла ( MVHR ), является вентиляцией с рекуперацией энергии Система, использующая оборудование, известное как вентилятор с рекуперацией тепла, теплообменник, воздухообменник или теплообменник воздух-воздух, в котором используется теплообменник с перекрестным или противотоком (противоточный теплообмен) между входящим и выходящим воздушным потоком. HRV обеспечивает свежий воздух и улучшенный климат-контроль, а также экономит энергию за счет снижения требований к обогреву (и охлаждению) для многих приложений, включая транспортные средства.

Вентиляторы с рекуперацией энергии (ERV) тесно связаны между собой, однако ERV также передают уровень влажности отработанного воздуха на приточный.


фото src: greenterrafirma.com

Карты, маршруты и обзоры мест

Преимущества

По мере того, как эффективность здания повышается за счет теплоизоляции и герметизации, здания намеренно становятся более герметичными и, следовательно, менее хорошо вентилируемыми.Системы HRV обеспечивают вентиляцию без потери тепла или влажности, что может вызвать нагрузку на системы отопления, вентиляции / вентиляции и кондиционирования (HVAC) здания. HRV подает свежий воздух в здание и улучшает климат-контроль, одновременно способствуя эффективному использованию энергии.

Строительные нормы Великобритании требуют одну замену воздуха каждые два часа (0,5 ACH). При традиционной вытяжной вентиляции это означает, что котел должен будет нагревать весь дом холодным воздухом 12 раз в день.


Воздухо-воздушный теплообменник Diy Video

Technology

HRV и ERV могут быть автономными устройствами, которые работают независимо, или они могут быть встроены или добавлены к существующим системам HVAC. Для небольшого здания, в котором почти каждая комната имеет внешнюю стену, устройство HRV / ERV может быть небольшим и обеспечивать вентиляцию отдельной комнаты. Для более крупного здания потребуется либо много маленьких блоков, либо большой центральный блок. Единственные требования к зданию - это подача воздуха напрямую от внешней стены или по воздуховоду к ней, а также подача энергии для циркуляции воздуха, например энергии ветра или электричества для вентиляторов и электронной системы управления.При использовании с «центральными» системами отопления, вентиляции и кондиционирования воздуха система будет с принудительной подачей воздуха.


источник фото: www.youtube.com

Воздухо-воздушный теплообменник

Существует ряд типов воздухо-воздушных теплообменников, которые могут использоваться в устройствах HRV:

  • теплообменник с перекрестным потоком теплообменник с КПД до 60% (пассивный)
  • Рекуператор, или поперечно-пластинчатый теплообменник, противоточный теплообменник, как показано на схеме справа
  • Тепловое колесо или роторный теплообменник (требуется двигатель для вращения колеса)
  • Тепловая трубка
  • тонкая многопроволочная проволока (теплообменник из тонкой проволоки)
  • Кожухотрубный теплообменник
  • Пластинчатый теплообменник
  • Пластинчато-ребристый теплообменник
  • Заземленный теплообменник
  • Динамический скребковый поверхностный теплообменник
  • Рекуперация отработанного тепла Установка
  • Микро-теплообменник
  • Теплообменник с подвижным слоем

Входящий воздух

Воздух, поступающий в h температура теплообменника должна быть выше 0 ° C. В противном случае влажность в выходящем воздухе может конденсироваться, замерзать и блокировать теплообменник.

Достаточно высокая температура входящего воздуха также может быть достигнута за счет

  • рециркуляции части отработанного воздуха (вызывая ухудшение качества воздуха) при необходимости,
  • за счет использования очень маленького (1 кВт) теплового насоса для подогрева входящего воздуха выше точки замерзания, прежде чем он попадет в устройство HRV. («Холодная» сторона этого теплового насоса расположена в выпускном отверстии для теплого воздуха.)
  • с использованием нагревательной «батареи», питаемой теплом от источника тепла e.грамм. контур горячего водоснабжения от дровяного котла и т. д.

фото src: makezine.com

Теплообменник земля-воздух

Это можно сделать с помощью трубы для обогрева земли («теплообменник с заземлением» ), обычно от 30 м до 40 м в длину и 20 см в диаметре, обычно закапывают примерно на 1,5 м ниже уровня земли. В Германии и Австрии это обычная конфигурация теплообменников "земля-воздух".

В помещениях с высокой влажностью, где внутренняя конденсация может привести к росту грибка / плесени в трубке, что приведет к загрязнению воздуха, существует несколько мер для предотвращения этого.

  • Обеспечение отвода воды из трубки
  • Регулярная очистка
  • Пробирки с нанесенным бактерицидным покрытием, таким как ионы серебра (нетоксично для человека)
  • Воздушные фильтры F7 / EU7 (> 0,4 ​​микрометра) для улавливания плесени ( размером от 2 до 20 микрометров)
  • УФ-очистка воздуха
  • Используйте теплообменник «земля-вода», см. ниже

Трубы могут быть гофрированными / с прорезями для улучшения теплопередачи и отвода конденсата или гладкими / твердое вещество для предотвращения перехода газа / жидкости.

Качество воздуха

Это сильно зависит от площадки.

Радон

Одна критическая проблема использования теплообменника земля-воздух заключается в его расположении в почвах с подстилающими пластами горных пород, которые выделяют радон. В таких ситуациях труба должна быть герметичной от окружающих почв, или необходимо использовать теплообменник воздух-вода.

Бактерии и грибки

Официальные исследования показывают, что теплообменники «земля-воздух» (EAHX) уменьшают загрязнение воздуха вентиляцией зданий.Рабиндра (2004) утверждает: «Установлено, что туннель Земля-Воздух не поддерживает рост бактерий и грибков; скорее, он уменьшает количество бактерий и грибков, делая воздух более безопасным для вдыхания людьми. Следовательно, это ясно. что использование теплообменников земля-воздух не только помогает экономить энергию, но также помогает снизить загрязнение воздуха за счет уменьшения количества бактерий и грибков ».

Точно так же Флюкигер (1999) в исследовании двенадцати теплообменников Земля-воздух, различающихся по конструкции, материалу труб, размеру и возрасту, заявил: «Это исследование было выполнено из-за опасений по поводу потенциального роста микробов в подземных трубах. воздушные системы, связанные с землей. Однако результаты демонстрируют, что никакого вредного роста не происходит и что концентрации в воздухе жизнеспособных спор и бактерий, за некоторыми исключениями, даже снижаются после прохождения через систему трубопроводов », и далее утверждают:« На основе этих исследований работа наземного транспорта. сопряженные теплообменники земля-воздух приемлемы при условии проведения регулярных проверок и наличия соответствующих средств очистки ».


Источник фото: www.instructables.com

Теплообменник земля-вода

Альтернатива к теплообменнику земля-воздух - теплообменник земля-вода.Обычно это похоже на трубку геотермального теплового насоса, горизонтально встроенную в почву (или может быть вертикальная труба / зонд) на аналогичную глубину EAHX. Он использует примерно вдвое большую длину трубы Ø 35 мм, то есть около 80 метров по сравнению с EAHX. Змеевик теплообменника расположен перед входом воздуха в HRV. Обычно в качестве теплоносителя используется рассол (сильно подсоленная вода), который немного более эффективен и экологически безопасен, чем полипропиленовые теплоносители.

В умеренном климате в энергоэффективном здании, таком как пассивный дом, этого более чем достаточно для комфортного охлаждения летом без использования системы кондиционирования воздуха. В более жарком климате очень маленький микротепловой насос воздух-воздух в обратном направлении (кондиционер) с испарителем (отдающим тепло) на входе воздуха после теплообменника HRV и конденсатором (забирающим тепло) из воздуха. выхода после теплообменника будет достаточно.


Источник фото: cubtab.com

Сезонный байпас

В определенное время года более эффективным термически является байпас теплообменника вентиляции с рекуперацией тепла и теплообменника HRV или теплообменника земля-воздух (EAHX).

Например, зимой земля на глубине теплообменника земля-воздух обычно намного теплее, чем температура воздуха. Воздух нагревается землей еще до того, как достигнет воздушного теплообменника.

Летом все наоборот. Воздух в земле охлаждается в воздухообменнике.Но после прохождения EAHX воздух нагревается вентилятором с рекуперацией тепла за счет тепла выходящего воздуха. В этом случае HRV может иметь внутренний байпас, чтобы поступающий воздух обходил теплообменник, максимизируя охлаждающий потенциал земли.

Осенью и весной EAHX может не иметь тепловых преимуществ - он может слишком сильно нагреть / охладить воздух, и будет лучше использовать внешний воздух напрямую. В этом случае полезно иметь байпас, чтобы EAHX отключался и воздух забирался непосредственно снаружи.Датчик перепада температуры с клапаном с электроприводом может управлять функцией байпаса.

Источник статьи: Википедия

Проветрите свой дом с минимальными потерями энергии

Герметизация утечек воздуха и добавление изоляции - два важных способа сбережения энергии в вашем доме. Но некоторые дома могут быть настолько плотно закрыты, что не пропускают достаточно свежего воздуха для здоровой окружающей среды. Чтобы обеспечить поступление достаточного количества свежего воздуха в ваш дом (без использования дополнительной энергии для нагрева или охлаждения свежего воздуха), вам может потребоваться какая-то система вентиляции. Вентиляторы с рекуперацией энергии, также известные как воздушные теплообменники, представляют собой системы механической вентиляции, которые удаляют затхлый, загрязненный воздух из домов и заменяют его свежим наружным воздухом.

Для экономии энергии вентиляторы с рекуперацией энергии пропускают исходящий теплый воздух из дома через внутренний компонент, называемый теплообменником. В теплообменнике тепло от выходящего воздуха передается холодному входящему воздуху. Такой обмен (рекуперация тепла) предотвращает попадание холодного зимнего воздуха на жителей дома.Это также значительно экономит электроэнергию, поскольку домашнему обогревателю не нужно нагревать входящий холодный воздух. Летом выходящий из помещения воздух охлаждает входящий теплый воздух, помогая поддерживать комфорт.

Вентиляторы с рекуперацией энергии могут управляться таймерами или регулироваться гигростатами, датчиками, определяющими уровень влажности в доме. Вентиляторы с рекуперацией энергии часто удаляют избыточную влажность, но также могут быть настроены на добавление влажности. Они стоят от 500 до 1700 долларов (см. «Сколько это будет стоить?» Ниже).

Выбирая вентиляторы с рекуперацией энергии для покупки, пусть вас не смущает терминология.Вентилятор с рекуперацией энергии - это не то же самое, что вентилятор с рекуперацией тепла. В вентиляторе с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией в поступающий воздух. Вентилятор с рекуперацией тепла передает только тепло. Поскольку вентилятор с рекуперацией энергии передает часть влаги, содержащейся в отработанном воздухе, обычно менее влажному входящему зимнему воздуху, влажность в домах с вентиляторами с рекуперацией энергии, как правило, остается более постоянной. Эта функция также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Хотя вы можете приобрести небольшой вентилятор с рекуперацией энергии, устанавливаемый на стене или окне, большинство из них представляют собой большие устройства, которые подвешиваются к потолку - обычно на чердаках, в подсобных помещениях, в подвалах или в подвальных помещениях.

Монтаж - это работа профессионала. Для вентиляторов с рекуперацией энергии требуется два выхода на улицу: одно для выпуска застоявшегося воздуха в помещении, а другое - для подачи свежего наружного воздуха. Согласно Справочнику по устойчивому строительству , «вход и выход на внешней стороне здания должны быть удалены друг от друга, чтобы избежать перекрестного загрязнения.В идеале они должны располагаться по разные стороны дома.

Если в вашем доме есть система центрального отопления и кондиционирования воздуха, вентилятор с рекуперацией энергии может быть интегрирован в существующие воздуховоды, чтобы удалять застоявшийся воздух в помещении и обеспечивать циркуляцию свежего воздуха в каждой комнате. Если ваш дом не оборудован системой центрального кондиционирования или приточного отопления, установка может быть значительно более сложной. Установщику может потребоваться построить желоба (каналы для транспортировки воздуха) или установить воздуховоды для подачи застоявшегося воздуха в вентилятор с рекуперацией энергии для удаления и распределения свежего воздуха по всему дому.

Более дешевая альтернатива - установить вентилятор с рекуперацией энергии в одну центральную точку дома. Для оптимальной производительности застоявшийся воздух обычно удаляется из самых влажных мест в наших домах, таких как кухни и ванные комнаты.

Преимущества вентиляции

Для герметичных домов необходима вентиляция. Если ваш дом новый и герметичный, или если вы потратили время и деньги на устранение утечек воздуха в ограждающей конструкции здания, вам может пригодиться вентилятор с рекуперацией энергии.

Как узнать, подходит ли вентилятор с рекуперацией энергии для вашего дома? Один из способов - провести испытание дверцы вентилятора в рамках энергоаудита. Если воздухообмен, рассчитанный на основе этого анализа, составляет 0,5 воздухообмена в час (ACH) или меньше, вероятно, хорошей идеей будет вентилятор с рекуперацией энергии. Еще один способ определить, стоит ли установка вентилятора с рекуперацией энергии, - это оценить, как долго запахи сохраняются в вашем доме. Чем дольше сохраняется запах, тем герметичнее становится дом.Чем герметичнее, тем важнее приток свежего воздуха.

Установка вентилятора с рекуперацией энергии также может быть рекомендована в доме, в котором отопительное и / или кухонное оборудование недостаточно вентилируется - например, если нет вытяжки над газовой плитой или если печь не выходит наружу. Вентилятор с рекуперацией энергии также может иметь смысл, если ваш гараж примыкает к дому и не имеет надлежащей вентиляции - обычная ситуация в некоторых старых домах, которая может привести к попаданию выхлопных газов автомобилей в ваш дом.(Чтобы решить эту проблему, вы также можете установить простой вытяжной вентилятор, который управляется автоматически или вручную в гараже.)

Установка вентиляторов с рекуперацией энергии может быть рекомендована, если бытовые химикаты и краски хранятся в помещении (или в пристроенном гараже или подвале) и, конечно, если уровни формальдегида высоки. Формальдегид присутствует во многих обычных бытовых материалах, включая мебель, кухонные шкафы, некоторые типы полов и некоторые средства для обработки окон. Вентиляторы с рекуперацией энергии также являются хорошей идеей, если уровень радона высок.Учтите, однако, что если уровни радона составляют 15 пКи / литр (пикокюри на литр) или выше, вентилятор с рекуперацией энергии, как правило, не будет достаточным для достаточного снижения содержания радона.

На что обращать внимание

Вентиляторы с рекуперацией энергии работают лучше всего, если в каждой спальне и во всех общих жилых помещениях, таких как семейные комнаты и кухни, есть приточный и возвратный каналы. Для оптимальной производительности участки воздуховода должны быть как можно более короткими и прямыми. Размер воздуховода важен для обеспечения беспрепятственного прохождения воздуха через систему.

Если вы живете в холодном климате, выберите вентилятор с рекуперацией энергии, оснащенный устройством для предотвращения замерзания и образования наледи. Изморозь образуется при прохождении холодного приточного (входящего) воздуха через теплообменник. Скопление инея снижает эффективность системы и может повредить устройство.


Вентиляторы с рекуперацией энергии необходимо периодически очищать, чтобы обеспечить надлежащую производительность и предотвратить накопление плесени и бактерий в теплообменнике. Хорошо иметь профессиональное обслуживание устройства ежегодно.

Домовладельцы могут выполнять другие виды обслуживания, такие как чистка или замена фильтров каждые пару месяцев, а также чистка наружных сеток и водостоков. См. Инструкции в руководстве по эксплуатации аппарата ИВЛ.


Качество воздуха в помещении и ваше здоровье

Чистый воздух важен для хорошего здоровья - не только наружный воздух, но и воздух, которым мы дышим в своих домах. Как обеспечить чистый воздух в помещении? Первым и наиболее важным подходом является профилактика - запрет или сокращение курения и использования вредных химикатов, таких как чистящие средства, духи, лаки для волос и лак для ногтей, а также строительных материалов, выделяющих потенциально вредные пары.Мы также можем уменьшить воздействие этих опасностей, проветривая помещения, где используются химические продукты, например, включив вентилятор в ванной или открыв окно при нанесении лака для волос.

Многие токсичные продукты можно заменить полезными. Вы можете выбрать занавески для душа из натурального волокна вместо винила. Вместо обычных ковровых покрытий или виниловых полов установите деревянные полы, шерстяные ковровые покрытия, переработанную керамическую плитку, пробковые полы, натуральный линолеум или зеленый ламинат. Вы также можете использовать натуральные чистящие средства и краски с низким или нулевым содержанием летучих органических соединений, морилки и отделочные материалы.Усилия по смягчению воздействия радона - еще один важный компонент предотвращения загрязнения воздуха в помещениях.

Окись углерода выделяется дровяными печами и различными устройствами для сжигания, такими как газовые печи, камины, духовки, печи и водонагреватели. Горящие свечи также вызывают загрязнение воздуха в помещении. Некоторые загрязнители поступают извне - химические вещества, выбрасываемые машинами, газонокосилками, фабриками и электростанциями. Природные аллергены, такие как пыльца, также могут проникать в наши дома извне.

Загрязнение воздуха в помещениях является причиной многих заболеваний, включая аллергию, астму и симптомы гриппа, которые возникают у некоторых людей, если они подвергаются воздействию плесени. Некоторые загрязнители являются раздражителями; другие способствуют более серьезным заболеваниям, таким как эмфизема легких и рак легких. Снижение загрязнения воздуха в помещениях помогает создать здоровую среду для детей и пожилых людей, которые обычно более чувствительны к загрязнителям.

Агентство по охране окружающей среды предоставляет отличную информацию о качестве воздуха в помещениях.


Сколько это будет стоить?

Вентиляторы с рекуперацией энергии - это хорошо разработанная технология. Их цены варьируются от 500 до 1700 долларов, не считая установки. Установка систем вентиляции с рекуперацией энергии обычно обходится дороже, чем установка других систем вентиляции - тех, которые просто подают свежий воздух в дом через фильтры и откачивают застоявшийся воздух без рекуперации тепла.

Что вы сэкономите?

Вентиляторы с рекуперацией энергии предварительно охлаждают или подогревают (в зависимости от сезона) поступающий воздух.Это снижает потребность в системе отопления и охлаждения дома и позволяет экономить энергию, в зависимости от вашего климата и герметичности вашего дома.

Большинство систем вентиляции с рекуперацией энергии, представленных сегодня на рынке, утилизируют от 70 до 80 процентов энергии выходящего воздуха, передавая ее входящему воздуху. По данным Министерства энергетики США, вентиляторы с рекуперацией энергии «наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.Другой фактор, который следует учитывать, - это польза для здоровья от освежения воздуха в помещении.


Используйте лучшие фильтры для более чистого воздуха

Повысьте качество воздуха в вашем доме, используя высокоэффективные воздушные фильтры (HEPA) для печи и системы кондиционирования воздуха. Фильтры HEPA уменьшают циркуляцию аллергенов и пыли, задерживая 99,97 процентов частиц по сравнению с 10-40 процентами, улавливаемыми обычными фильтрами из стекловолокна. (Так называемые фильтры «HEPA-типа» могут быть гораздо менее эффективными.)


Эта статья взята из статьи Green Home Improvement Дэна Чираса. Дэн ведет семинары по возобновляемым источникам энергии и экологическому строительству в Институте Evergreen.


Первоначально опубликовано: декабрь 2009 г. / январь 2010 г.

Простой воздушный теплообменник своими руками, который можно сделать с помощью вашего 3D-принтера

Воздушный теплообменник - это полезная часть системы вентиляции, которая позволит вам экономить энергию, сохраняя при этом хороший воздушный поток в замкнутом пространстве.Он использует воздух, выходящий из обогреваемого помещения, для подогрева холодного воздуха, идущего снаружи. Таким образом восстанавливается тепло и снижается потребление энергии на отопление.
Они в основном используются в пассивных или энергосберегающих домах или зданиях, но их можно использовать в большинстве изолированных помещений. Есть также приложения, в которых вы можете охлаждать поступающий воздух.
Вся система также называется вентиляцией с рекуперацией тепла (HRV). Вы поддерживаете воздушный поток, который улучшает качество воздуха в помещении, уменьшает образование бактерий и плесени, стабилизирует влажность, но вам не нужно открывать окна, и при этом сохраняется около 70-80% тепла, которое обычно теряется.
Иво де Хаас разработал небольшую версию для 3D-печати своими руками, которую он реализовал в своем доме с отличными результатами. Сам теплообменник напечатан на PLA, а трубки из стандартного ПВХ со стандартными 60-миллиметровыми вентиляторами для подачи воздуха. Электрические вентиляторы могут быть шумными, но их легко заменить на более тихие.

Он разработал две версии этого самодельного HRV: одну частично напечатанную на 3D-принтере, а другую - полностью на 3D-принтере.

Вот что Иво пишет о технических характеристиках полностью трехмерной печати:

Версия, полностью напечатанная на 3D-принтере, как следует из названия, полностью напечатана на 3D-принтере.Для этого я модифицировал свой Ultimaker E3D V6 с соплом 0,25 мм.
Толщина стенок теплообменника 0,3 мм. Внешние размеры теплообменника составляют 15x8x7 см, но его внутренняя поверхность составляет около 1000 см² (1/10 квадратного метра или около квадратного фута). Он напечатан на PLA и занимает около 10 часов при толщине слоя 0,16 мм.
Со специальными адаптерами он подходит для 60-мм вентиляторов, а все остальные адаптеры, которые я разработал, были напечатаны для подключения 60-мм вентиляторов к теплообменнику, напечатанному на 3D-принтере.


Элемент теплообменника, полностью напечатанный на 3D-принтере. Здесь происходит волшебство.

Теплообменник установлен на окне с прикрепленными вентиляторами.

Yvo измерил и зарегистрировал данные температуры:

4 температуры (единицы измерения не имеют значения):
  • Hot in (более теплый воздух, поступающий на горячую сторону теплообменника)
  • Горячий выход (более теплый воздух, выходящий из холодной стороны теплообменника)
  • Охлаждение (более холодный воздух, поступающий на холодную сторону теплообменника)
  • Охлаждение (более холодный воздух, выходящий из горячей стороны теплообменника)
Работает?
Ответ, ДА.После 8 часов бега на работе воздух стал намного свежее. Обычно, когда я прихожу домой, в воздухе чувствуется некоторая затхлость, но теперь я пришел домой ни к чему. Просто приятный воздух. Регистратор у меня работал все время. Тест начался около 8 часов, каждое число на X - 6 секунд. Есть 3 зоны интереса.
0-3000: Здесь воздух снаружи медленно нагревается. Температуры вокруг этой точки следующие: HI: 17 ° C, HO: 10 ° C, CI: 6 ° C, CO: 14,5 ° C, что дает 63.6% для горячего потока и 77,3% для холодного потока, в среднем 70,5% .
3000-4000: Здесь солнце падает в окно, и наблюдается всплеск температуры. С этого времени невозможно собрать никаких полезных данных.
4000-6000: Воздух снаружи медленно остывает. Температуры вокруг этой точки следующие: HI: 17 ° C, HO: 12 ° C, CI: 8 ° C, CO: 15 ° C, что дает 55,6% для горячего потока и 77,8% для холодного потока, в среднем 66,7% .

Полное руководство по строительству с диаграммами данных теплообмена можно найти по адресу:

http: // www.Instructables.com/id/Heat-Exchangers-and-3D-Printing/?ALLSTEPS

Домашняя страница проекта и все файлы, необходимые для изготовления этого теплообменника:

http://ytec3d. com/3dp-heat-exchanger/

Подробнее о вентиляции с рекуперацией энергии можно узнать здесь:

https://en.wikipedia.org/wiki/Heat_recovery_ventilation

Если вы хотите построить полноразмерный теплообменник своими руками из коропласта, вот полный видеоурок от пользователя YT ». Инстинкт »:

Страницу, посвященную решениям, планам и пользовательскому опыту для самостоятельной работы в области солнечной энергии, отопления, охлаждения и вентиляции, включая HRV, см. По адресу:

http: // www.builditsolar.com/Projects/SpaceHeating/Space_Heating.htm#HRV

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
