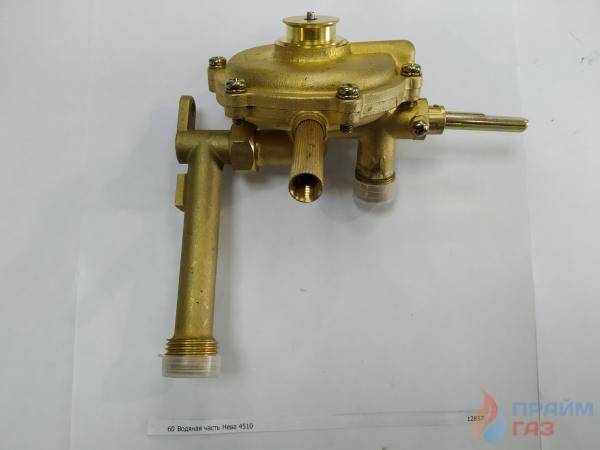

Водяная часть газовой колонки: Водяной узел газовой колонки: устройство, принцип работы, поломки

Содержание

Водяной узел газовой колонки: устройство, принцип работы, поломки

Проточный нагреватель состоит из нескольких узлов. Принцип работы прибора прост, но отдельные блоки требуют особого внимания. В статье рассмотрим водяной узел газовой колонки. Какую работу он выполняет, из каких материалов создан и какой у него принцип работы, вы узнаете ниже.

Конструкция и разновидности водяного блока

Материал изготовления водяного редуктора бывает разным, поэтому делится на несколько видов:

Латунный. Сплав меди и цинка.
Пластиковый. Практичное устройство не подвержено коррозии.
Полиамидный. Надежный прибор со стекловолокном в составе.

Регулятор колонки или «лягушка», как еще называют блок, обладает защитными функциями. Он служит для автоматического включения прибора при подаче воды. Также защищает от перегрева при снижении давления в магистрали.

Как устроен редуктор:

Основа и крышка с болтами.
Резиновая мембрана с диском на штоке.
Устройство расхода.
Переключатель температуры.
Датчик потока.
Трубка Вентури.
Фильтрующее устройство для горячей воды.

Смотрите схему:

Крышка регулятора давления воды может скрепляться стальными винтами или заглушками. Поскольку детали не соприкасаются с водой, то риска коррозии нет. Отвернув винтов, вы снимете крышка, за которой расположена мембрана. Устройство достаточно простое.

При включении воды создается давление на мембрану. Она выталкивает шток, который приводит в действие газовый клапан. В горелку подается топливо и начинается нагрев. Когда смеситель закрывается, давление падает — детали возвращаются в прежнее положение.

Важной деталью газоводяного узла является сопло Вентури. Для чего оно нужно? Например, в технике фирмы «Нева» трубка находится в нижней части. Расположение в колонках «Оазис», «Астра» может отличаться. Деталь служит для снижения давления рабочей среды. Так происходит регулировка подачи газа.

Когда вы закрываете кран, трубка выравнивает показатели, благодаря чему штуцер мембраны возвращается на место. После этого аппарат выключается.

Водяная часть также подвержена поломкам, поэтому мы перечислим основные неисправности и пути самостоятельного ремонта.

Типичные неполадки блока

Чаще всего узел выходит из строя из-за некачественной воды. Примеси калия и магния оседают и забивают детали устройства. Также влияют перепады давления в трубах. Доказано, что 80% поломок газовых нагревателей происходят по причине выхода из строя водогазового узла.

Изучите основные признаки и причины поломок.

Напор воды нормальный, но горелка не зажигается

Проверьте мембрану. Резиновый элемент быстро изнашивается, рвется, течет. Вместо старого элемента лучше установить силиконовую мембрану.
Застрял шток, не двигается с места. Возможно, он прикипел. Смажьте это место и сальник смазкой для восстановления работы.

Холодный поток достаточно сильный, но горячий – слабый

Сетчатый фильтр засорился мелким мусором, ржавчиной. Снимите и прочистите деталь.
Забилось сопло на входе в узел. Также выполняется чистка.

При открытии смесителя колонка запускается не сразу

Канал шарика-замедлителя забился. Проводится разборка и чистка элементов. Шарик находится в крышке узла.
Шарик замедлитель неверно отрегулирован. Нужно подкрутить регулировочный винт.

После закрытия кранов прибор не прекращает работу

Шарик заклинило, либо его канал засорился.

Техника работает не на полную мощность, во время работы может погаснуть

Мембрана получила повреждения. Нужно заменить неисправный элемент.

Если вы обнаружили неисправность и решили выполнить ремонт своими руками, читайте ниже, как снять редуктор.

Демонтаж водного узла

Чтобы выполнить ремонт, блок нужно снять с посадочного места.

Это возможно только вместе с демонтажем газового узла.

Перекройте кран подачи газа.
Отсоедините шланг холодной воды.
С помощью ключа отсоедините узел от патрубка.
Отключите проводку от газового клапана и микропереключателя.
Отверткой выкрутите болты фланца.
Снимите водногазовый блок.

Теперь нужно его разобрать и заменить сломанные детали:

Чтобы отсоединить газовую часть от водной, открутите два винта. Один находится сверху, другой снизу. Можно откручивать не до конца, а слегка ослабить крепление. Бывает, что болты прикипают. Сбрызните эти места ВД-40.
Разъедините блоки.
Теперь открутите винты «лягушки» сверху.
Корпус разделится на две части и станет доступна диафрагма.
Снимите резиновую деталь (при неисправности подготовьте новую).
Вытащите диск со штоком. За ними находится пружина.

Достаньте пружину и проверьте расположенное за ней уплотнение. Оно требует периодической чистки и смазки.
Устанавливайте новые детали и собирайте блок в обратном порядке. Сальник перед установкой можно смазать.
Закручивая болты «лягушки», смажьте их графитной смазкой.

Чтобы не запускать колонку до неисправного состояния, раз в полгода проверяйте ее составляющие, очищайте от накипи и загрязнений.

Водяной узел (блок) газовой колонки: виды, неисправности и ремонт

Водяной узел газовой колонки — устройство и принцип работы

4. 7 (93.33%) голосов: 3

У проточных водонагревателей простое и в то же время надежное устройство, которое не позволяет возникать аварийным ситуациям. Внутри самого прибора имеются всевозможные датчики и регуляторы, осуществляется контроль давления газа, интенсивности тяги. Одной из ключевых составляющих является водяной узел газовой колонки. В статье мы рассмотрим, что он собой представляет и какие функции выполняет.

Конструкция и разновидности водяного блока газовой колонки
Принцип функционирования
Возможные неисправности
Демонтаж водяного узла

Устройство водяного узла колонки

Конструкция и разновидности водяного блока газовой колонки

В качестве материала изготовления водяного редуктора обычно используется несколько разновидностей материалов, исходя из которых они и классифицируются:

латунный, который представлен сплавом цинка и меди;
пластиковый, это очень практичное устройство, которому не свойственны коррозионные процессы;
полиамидный, такой элемент отличается надежностью, в его состав входит стекловолокно.

Регулятор колонки отличается защитными функциями. Он предназначен для автоматического включения прибора в момент, когда подается вода. Помимо этого, он выполняет функцию защиты от перегрева при снижении давления в магистрали.

Устройство водяного узла газовой колонки:

основа и крышка с болтами;
устройство расхода;
резиновая мембрана с диском на штоке;
датчик потока;
трубка Вентури;
переключатель температуры;
фильтрующее устройство для горячей воды.

Больше информации о фильтрах для водонагревателей и бойлеров найдете здесь

Крышка регулятора давления воды может соединяться при помощи стальных винтов или заглушек. Учитывая тот факт, что элементы не контактируют с водой, то риск появления коррозии сведен к нулю.

Принцип функционирования

Проточные водонагреватели приводятся в действие сразу после открытия крана водоснабжения и выключаются после того, как он закрывается.

Принцип, по которому работает газоводяной узел газовой колонки таков:

когда открывается кран холодного водоснабжения, одна из полостей устройства заполняется водой;
под напором воды осуществляется давление на мембрану водяного узла;
под давлением выгибается диафрагма, которая в свою очередь оказывает давление на шток, размещенный в другой полости;
металлический стержень давит на клапан, тем самым происходит открытие подачи газа;
в автоматических колонках на штоках находятся ушки, которые соединены с блоком розжига;
на горелку подается искра, которая поджигает пламя;
после того, как закрывается кран горячего водоснабжения, конструкция и внутренние детали узла приходят в обратное движение;
шток приходит к своему исходному положению за счет пружины и закрывает подачу газа.

Водяной узел газовой колонки Юнкерс

Возможные неисправности

В процессе функционирования проточного водонагревателя могут случиться сбои и неполадки, которые свидетельствуют о выходе из строя деталей редуктора. К ним относятся следующие:

колонка не включается;
зажигание пламени происходит не с первого раза;
с редуктора течет вода;
после того, как закрывается кран горячего водоснабжения, пламя не гаснет.

Все эти сбои в работе говорят о том, что вероятнее всего произошла одна из следующих поломок:

Порвалась мембрана — в среднем, диафрагма успешно работает на протяжении 5-7 лет. С течением времени, из-за постоянного механического воздействия и повышенной жесткости воды, резина просто прорывается. Основным признаком, указывающим на то, что причина неполадки в мембране, является утечка воды из редуктора.
Засорение штока — когда прорывается мембрана, вода попадает на металлическую поверхность стержня, из-за чего он быстро ржавеет. Из-за ржавчины нарушается нормальное движение иглы. Признаки такой неполадки — это затрудненный пуск колонки. Зажигание пламени происходит только при мощном давлении воды. После того, как закрывается кран горячего водоснабжения, горелка продолжает гореть.
Огрубевшая мембрана — от эластичности диафрагмы зависит эффективность работы водяного узла газовой колонки. Для срабатывания необходимо, чтобы мембрана очень чутко реагировала на малейшие изменения напора воды. Если прокладка огрубела, то колонка будет срабатывать с опозданием.
Засорение фильтра грубой очистки — на входе в редуктор находится сетчатка, которая очень быстро забивается, особенно в тех случаях, когда подключение и обвязка устройства производились с нарушением требований. О неисправности этого элемента говорит разница в давлении на входе и выходе из водонагревателя.

Все вышеописанные неисправности легко устранить, главное своевременно выявить причину.

О том, как выполнить чистку газовой колонки, читайте в этой статье

Демонтаж водяного узла

Для того, чтобы отремонтировать этот узел, блок необходимо снять с посадочного места. Это осуществимо только совместно с демонтажем газового узла:

нужно перекрыть кран подачи газа;
затем отсоединить шланг холодной воды;
после этого, посредством ключа отсоединяется узел от патрубка;
далее необходимо отключить проводку от газового клапана и микропереключателя;
посредством отвертки надо выкрутить болты фланца и снять водногазовый блок.

Для того, чтобы не доводить газовую колонку до критичного состояния, раз в 6-8 месяцев выполняете проверку всех ее узлов и очищайте от накипи и загрязнений.

После этого приступаем к извлечению и замене неисправных элементов:

для отсоединения газовой части от водной, необходимо открутить два винта. один расположен сверху, другой — снизу. Не обязательно откручивать до конца, а просто слегка ослабить крепление. Случается, что болты прикипают, тогда их нужно сбрызнуть ВД-40;
после этого разъединяются блоки;
далее надо отвинтить винты узла сверху;
вы получите корпус, поделенный на две части и откроется доступ к диафрагме;
необходимо извлечь резиновую деталь и вытащить диск со штоком, за ним располагается пружина;
вам потребуется снять пружину и проверить уплотнение, которое находится за ней, его нужно почистить и смазать;
после этого произведите монтаж новых деталей и выполните сборку конструкции в обратном порядке;
закручивая болты, смажьте их графитной смазкой.
