Устройство накопительного водонагревателя в разрезе.

Устройство электрического накопительного водонагревателя

У водонагревателя этого типа, как следует из его названия, источником тепла является электронагревательный элемент (ТЭН). Мощность, которую потребляют электрические водонагреватели, обычно составляет 1-3 кВт, то есть их можно питать от обычной осветительной электросети. Есть модели, рассчитанные на большее энергопотребление (потребляемая мощность до 6 кВт), которые требуют подключения к силовой линии питания.

Рис. 2. Схема внутреннего бака газового накопительного водонагревателя: 1 — газовая горелка; 2 — дымоход; 3 — патрубок подачи холодной воды; 4 — труба отбора горячей воды.

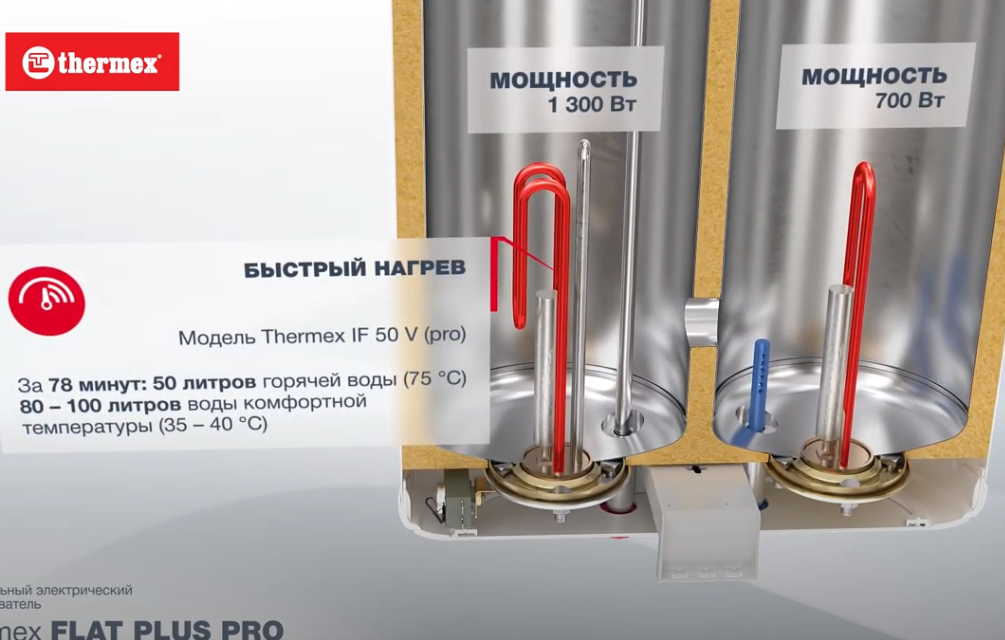

В некоторых моделях ставят не один, а два ТЭНа. Например, вместо одного нагревателя, имеющего мощность 3 кВт, ставят два по 1,5 кВт или пару — 1 кВт и 2 кВт. Бойлеры такой конструкции имеют следующие преимущества:

• когда не нужно много горячей воды, можно включить один ТЭН, снижая мощность, а значит, и нагрузку на сеть;
• если один из ТЭНов перегорит, бойлер может продолжать работать (но сгоревший ТЭН, конечно, нужно будет позже заменить).

Конструкция электрического накопительного водонагревателя показана на рис. 1. Его элементы обозначены следующими цифрами:

1. Внутренний бак.
2. ТЭН.
3. Магниевый анод.
4. Наружный корпус.
5. Патрубок подвода холодной воды.
6. Труба отбора горячей воды.
7. Термометр.
8. Теплоизоляция.
9. Термостат с регулятором.
10. Декоративная крышка.
11. Индикаторная лампочка.
12. Кронштейн для крепления к стене.

Для того чтобы бак водонагревателя хорошо сохранял тепло, он должен иметь хорошую теплоизоляцию. Большинство современных бойлеров с этой задачей справляются неплохо, допуская остывание воды не более чем на 5-7°С в сутки. Тем не менее чем толще слой теплоизолятора (обычно пенополиуретана), тем лучше. Но и габариты устройства при этом тоже возрастают.

Рис. 3. Схема подключения бойлера.

Важной деталью в устройстве электрического водонагревателя является термостат, осуществляющий контроль температуры воды. При достижении установленной на его шкале температуры ТЭН отключается, при остывании на полградуса вновь включается энергопотребление. С точки зрения безопасности очень хорошо, если водонагреватель кроме основного имеет еще и дополнительный термостат.
Нагрев воды до температуры 60-65°С обеспечивают все бойлеры, тем более, что максимальная температура ее нагрева не так уж и важна. Обычно на регуляторе термостата имеется значок «Е» — нагрев до температуры 60°С, которая считается оптимальной и с точки зрения экономичности, и с позиции долговечности прибора. Дело в том, что при более высокой температуре активизируется выделение солей на ТЭНе и внутренних стенках бака.
Для обеспечения дополнительного предохранения внутреннего бака от коррозии служит магниевый анод. При его взаимодействии с водой образуются малорастворимые соединения, которые, оседая на незащищенных участках, обеспечивают защиту стали от коррозии. При этом сам анод разрушается, поэтому примерно раз в 1-2 года его следует менять.
Нельзя подключать бак без защитного заземления. Это может быть опасно не только для здоровья, но и для жизни, а незаземленный внутренний бак быстрее выйдет из строя вследствие возникновения в нем вихревых и блуждающих токов.

Принцип работы бойлера давление. Подбираем предохранительный клапан для водонагревателя

Водонагреватели устанавливаются не только в частных домах, неподключенных к центральному водопроводу, но и в городских квартирах. Возможность самостоятельного регулирования температуры и комфортное существование в период проведения плановых ремонтных работ – вот преимущества квартир и домов с бойлерами. Самостоятельная установка такого сложного оборудования требует четкого соблюдения всех правил подключения и техники безопасности. Так как электроэнергия в водонагревателе совмещена практически с кипящей водой, необходимо наличие предохранительного клапана.

Особенности

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора. При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться. Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв. Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Оон еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста. Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Устройство горизонтального бойлера. Горизонтальные водонагреватели: технические характеристики и критерии выбора

Современные водонагреватели обеспечивают наличие горячей воды, вне зависимости от работы коммунальных служб, или в местах, где тепломагистралей просто нет. Горизонтальный бойлер – это возможность улучшить свой комфорт, сопровождаемый простотой эксплуатации и экономным расходом электроэнергии.

Широкий выбор изделий с различными особенностями: мощностью, объемом бака и тому подобного, поможет подобрать бойлер, который удовлетворит все насущные нужды. Чтобы понять, как выбрать подходящий водонагреватель, необходимо ознакомится со спецификой различных видов более детально.

Особенности и устройство

Горизонтальный водонагреватель внешне выглядит как емкость круглой, полукруглой, овальной или овально-сплющенной формы. Изготавливается наружный корпус чаще всего из стали и покрывается эмалью на порошковой основе. С целью повышения теплоизоляции внутрення сторона наружного корпуса покрывается пенополиуретаном, который является абсолютно безвредным для здоровья.

Внутри находится вторая емкость, в которой происходит нагревание воды. Она изготавливается из стабилизированной стали, а ее внутренняя сторона покрывается биостеклофарфором, улучшающим качество воды. Бак может изготавливаться из разных материалов, например, из меди. Внутренняя поверхность емкости покрывается титановым напылением или дисперсной эмалью. Трубы подачи холодной и оттока горячей воды изготавливаются из нержавеющей стали. Элемент, нагревающий воду, – ТЭН, расходует от 0.7 до 2.5 кВт/час, что обеспечивает быстрый нагрев воды. В горизонтальном водонагревателе жидкость нагревается максимум до 70 градусов, на это процесс уходит в зависимости от модели 70-135 минут.

Устройство бойлера горение. Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Устройство бойлера Атлантик. Водонагреватели Атлантик — обзор и характеристики

Атлантик (ATLANTIC) – французская компания, известная у нас своими водонагревателями, конвекторами, колонками и др. Производство размещено во Франции и Таиланде, — качество гарантируется. Цены умеренные. Рассмотрим особенности водонагревателей Атлантик, что в первую очередь интересует потребителя.

Особенности бойлеров, и фирменные технологии Атлантик

Антлантик – крупная корпорация, которая может себе позволить высокотехнологичные собственные разработки. Новинкам, ноу-хау присваиваются собственные фирменные названия, например, если речь идет о бойлерах Атлантик, можно встретить:

• O’Pro – система антикоррозийной защиты внутри бака;
• Smart Control – система электронного управления бойлерами с прогрессивной экономией электроэнергии;
• Diamond-quality – особая внутренняя эмаль, особо качественная по заявлениям производителя.

И многое другое. Компания постоянно инициирует новые разработки и новые названия регулярно появляются на слуху, с каждым годом и сезоном продаж.

Можно сказать, что отличительной чертой бойлеров Atlantic является возможность подобрать не только функционал, но и дизайн. Одну и туже техническую начинку можно встретить в разных оболочках. Это не может не порадовать потребителя.

Какие функции реализуются

• Два тена – компания нередко практикует, например, такую комбинацию мощностей нагревателей – 1500 Вт +750 Вт. Это позволяет реализовать такие функции, как:
  — поддержание температуры воды длительное время с минимальным расходом энергии;
  — ускоренный нагрев небольшого объема  мощностью больше 2.2. кВт…
• Также рассматривайте модели у которых два встроенных бака. Это позволяет делать скорейший нагрев небольшой порции воды…

В различных моделях водонагревателей Атлантик имеется следующее.

• Керамический тен – жалоб на долговечность нагревательного элемента не поступало.
• Сухой тен – в некоторых моделях реализована этот технический прием, который позволяет не слишком беспокоится о своевременной замене по инструкции подносившегося анода.
• Установка – вертикальная/горизонтальная, — оригинальное размещение бака вытянутого по стене под потолком, тоже имеет место быть…
• Форма – круглая/прямоугольна/плоская, причем это может реализовывается для одной и той же модели.

Для всей продукции производителем Atlantic гарантируется безаварийная работа весь срок службы, минимальное технической обслуживание. Но, как известно во всех бойлерах есть расходная часть — анод, который со временем (по инструкции производителя) нужно менять, а сам бак чистить.

Что спрашивают потребители

Наиболее типичный вопрос по водонагревателям – какого объема бойлер выбрать. Очевидно, что чем больше объем бака  — больше и цена, это можно узнать взглянув на прилавок. Но нужно понимать, что основная переплата за большой объем произойдет в будущем. Каждый лишний литр нагретой воды и затем постепенно остывший, не израсходованный, – значительные деньги на ветер, точнее —  на отопление дома или квартиры электричеством. Это дорого. Поэтому бойлер излишнего объема не выгодно и не практично, — большой объем еще и дольше греется.

Но и слишком маленький объем бойлера Atlantic – неудобство. Воды может просто не хватать при значительных или вдруг выросших запросах.  К тому же в местах, где холодная вода поступает с перерывами, бойлеры приспособились использовать под водонакопители, под самотек на кран, пока холодной воды нет, и здесь тоже нужно учитывать, сколько успеете израсходовать за сутки.

Существую рекомендации по опыту использования. Оптимальный объем бака Атлантик для «обычного» использования «средней семьи» – 80 литров. Если любите водные процедуры, невзирая на стоимость, — 100 литров и больше. Типичный вариант, когда нужно сэкономить, – 50 литров.

Производитель Атлантик предлагает решать вопрос объема таким образом — чем больше людей пользуются, тем больше и дороже оборудование нужно приобретать…

Популярные модели водонагревателей Атлантик

Большим спросом пользуюстя недорогие модели, которые, тем не менее, по отзывам весьма надежны в работе. Фирменные тены Atlantic не горят, эмали не разрушаются, «болтики не отпадают».

• Бюджетная, но надежная модель круглого сечения с одни теном, на 80 литров — бойлер ATLANTIC OPRO Sample R 80. Здесь реализован минимум цены при Европейском уровне качества составляющих. Цена порядка 100 у.е.

Vertigo Steatite 80 — пример высокотехнологичных решений для массового потребителя за умеренную цену. В наличии — два сухих тена, два бака с общим объемом  65 литров в элегантном прямоугольном корпусе, все это управляется умной электроникой, умеет быстро греть, экономно поддерживать… Придется заплатить 350 у.е.

• Водонагреватель Атлантик для дачи — ATLANTIC O’PRO SLIM PC 30. Примерно за 80 у.е. вы получите отличный небольшой нагреватель для дачи мощностью 2,0 кВт, который всегда приготовит порцию 30 литров горячей воды для душа и на мойку.

Устройство бойлера аристон. Инструкция по эксплуатации водонагревателя «Аристон»

Началом эксплуатации можно считать установку и подключение бойлера к централизованной системе подачи холодной воды и электрической сети. От качества монтажа зависит, безопасность, эффективность работы и срок службы изделия. Если по тем или иным причинам бойлер вводится в эксплуатацию самостоятельно, следует обратить особое внимание на изложенные ниже моменты.

Рекомендации по установке и подключению

Начинать работы по креплению и подключению водонагревателя марки Аристон необходимо с тщательного изучения прилагаемой к нему инструкции.

1. Поскольку потребляемая прибором мощность достаточно велика, необходимо убедиться в том, что характеристики используемой для подключения электропроводки в полной мере соответствуют предполагаемым нагрузкам и имеет контур заземления . Оптимальным вариантом для подключения к электросети является отдельный кабель от распределительного шкафа или щитка.
2. Не следует использовать комплектующие, имеющие визуальные дефекты, поврежденные резьбовые участки и т.д. Особого внимания заслуживает предохранительный клапан, входящий в комплект поставки.
3. Поскольку масса изделия достаточно велика, а температура содержащейся в нем воды может доходить до +75⁰С, крепление бойлера к несущей поверхности должно осуществляться на металлических анкерных болтах диаметром не менее 10 мм. Допускается использование пластиковых дюбелей аналогичной грузоподъемности.
4. Монтаж питающих и отводящих трубопроводов должен производиться в строгом соответствии со схемой, прилагаемой к нагревателю изготовителем.
5. Место подключения к электросети должно быть надежно защищено от конденсата, сырости и непосредственного контакта с водой.
6. Подключать «Аристон» к электропитанию можно только после заполнения накопительной емкости холодной водой, в противном случае ТЭН водонагревателя может выйти из строя.
7. Если все работы выполнены правильно и изделие исправно, после включения должен загореться соответствующий индикатор, свидетельствующий о работоспособности бойлера.

Видео как работают водонагреватели накопительные электрические

Устройство накопительного водонагревателя в разрезе. Схема устройства накопительного водонагревателя — бойлера

Содержание

1. Устройство накопительного водонагревателя в разрезе. Схема устройства накопительного водонагревателя — бойлера
2. Устройство бойлера горение. Водонагреватель Gorenje TG100: особенности чистки и разборки
3. Устройство бойлера Атлантик. Водонагреватели Атлантик — обзор и характеристики
   • Особенности бойлеров, и фирменные технологии Атлантик
   • Какие функции реализуются
   • Что спрашивают потребители
   • Популярные модели водонагревателей Атлантик
4. Устройство бойлера аристон. Инструкция по эксплуатации водонагревателя «Аристон»
5. Принцип работы бойлера давление. Устройство электрических приборов
6. Внутреннее устройство бойлера. Газовые накопительные водонагреватели
7. Видео устройство накопительных электрических водонагревателей

Устройство накопительного водонагревателя в разрезе. Схема устройства накопительного водонагревателя — бойлера

Накопительный водонагреватель (бойлер) внешне имеет вид закрытой емкости, чаще всего цилиндрической формы. Под декоративным наружным покрытием находится накопительный бак, в который набирается вода для нагрева. Между баком и покрытием находится теплоизолятор, ограничивающий потери тепла от нагретой воды.

Изображение 2. Схема проточного нагревателя.

Поступление холодной воды в емкость бака происходит по входящей холодной трубе в его нижнюю часть. Внутри бойлера расположен нагревательный элемент, который работает по принципу кипятильника: греется сам и потому греет воду вокруг себя. Нагретая жидкость забирается из верхней части бака (теплая и горячая вода легче, она поднимается вверх, потому ее забор должен производиться вверху). Чаще всего выход горячей трубы располагается внизу, то есть труба забирает воду в верхней части бака и через бак опускает ее вниз, к расположенному там выходу.

Внутри водонагревателя устанавливается термопара, которая автоматически включает и выключает нагрев (работу нагревательного элемента) в зависимости от температуры воды в баке. Значение температуры, при котором нагреватель обесточивается и перестает греть пространство вокруг себя, выставляется на регулировочном термостате, расположенном, как правило, в нижней части бойлера и имеющем ручки установки уровня температуры снаружи бака.

Часто в конструкции водонагревателя устанавливается воздухоотводчик (в верхней части накопительной емкости). Его предназначение — выпускать (стравливать) давление, образующееся при нагреве воды в закрытом объеме. Воздухоотвод работает в ручном режиме, то есть не сам по себе автоматически, а только в присутствии человека, его руками.

Обязательным дополнительным элементом в конструкции водонагревателя является предохранительный (или аварийный) клапан. Это — автоматический стравливатель лишнего давления. Его располагают на входной холодной трубе.

Схема подключения накопительного водонагревателя.

Устройство предохранительного клапана обеспечивает прокапывание и просачивание воды при увеличении давления свыше 7 атмосфер. Для удобства пользования аварийный клапан снабжается шлангочкой, выводящей воду в подставленную рядом емкость или непосредственно в раковину (ванну, унитаз).

Для удобства проведения профилактических работ, ремонта на выходе воды из бака устанавливается слив.

Схема устройства накопительного нагревателя приведена на изображении 1, где его внутреннее строение приведено в разрезе.

Все вышеперечисленные элементы могут быть выполнены из различных материалов, с разными характеристиками долговечности, надежности и стоимости. Разнообразие конструктивных элементов формирует широкий выбор конструкций накопительных бойлеров.

Устройство бойлера горение. Водонагреватель Gorenje TG100: особенности чистки и разборки

Водонагреватель Gorenje TG100, в отличие от большинства собратьев других брендов, продаваемых на просторах бывшего СССР, собран в Европе. Еще одна особенность этого агрегата – слой утепления: конструкторы решили использовать для утепления внутреннего бака пенопласт, а не полиуретан. Кроме этого, конструкторы разместили магниевый анод в верхней части бака водонагревателя, ввиду чего заменить анод непросто, для этого необходим специальный инструмент.
По своей конструкции водонагреватель Gorenje TG 100 представляет собой типичный бойлер средней ценовой категории с внутренней регулировкой температуры, хотя по цене он приближается к бойлерам эконом-класса. В данном устройстве установлен «мокрый» ТЭН мощностью 2 киловатта. Оригинальная автоматика обеспечивает достаточную надежность водонагревателя. Фланец крепится к горловине четырьмя болтами. Перед установкой бойлеров Горенье я всегда проверяю плотность контакта фланца с горловиной: несколько раз попадались недокрученные болты, ввиду чего из-под фланца подтекала вода.

Этап первый: отключить подачу воды и электроэнергии

Отключив автомат, я вынул вилку из розетки. Затем отключил подачу воды. Теперь можно приступать к разбору водонагревателя. Есть два варианта слива воды – через рычажок-триггер и посредством демонтажа защитного/обратного клапана.

Этап второй: демонтаж электрокомпонентов водонагревателя

В отличие от водонагревателя GBFU с сухим ТЭНом, с демонтажем крышки Gorenje TG100 проблем ни у кого не должно возникнуть – никаких панелей отковыривать не надо, достаточно открутить пару болтиков по бокам крышки. Под крышкой обнаруживаются довольно качественные электрокомпоненты – термореле и ТЭН. Сняв крышку, первым делом нужно при помощи индикаторной отвертки убедиться в отсутствии напряжения, затем можно отсоединить провода подачи электропитания на клеммы.

После отсоединения проводов нужно демонтировать термореле, потянув его вниз.

Этап четвертый: слить воду

Проделав эту процедуру, можно открутить защитный клапан. Сразу после демонтажа стоит подсоединить к патрубку подачи шланг или подставить под него ведро/тазик. На слив воды потребуется 10-15 минут.

Этап пятый: демонтаж фланца

Фланец крепится к горловине четырьмя болтами, которые необходимо открутить. Внимание: в углублении на дне бака скопилось несколько литров воды, грязи и накипи, поэтому перед демонтажем стоит подставить под горловину емкость – тазик или ведро.

После отсоединения болтов ТЭН нужно осторожно потянуть ТЭН вниз, после этого наклонить влево, и извлечь окончательно. Внимание: для того чтобы вода из патрубка подачи не капала на пол, я временно накрутил после слива воды защитный клапан.

Этап шестой: удаление накипи

Размер горловины бака водонагревателя Gorenje TG 100 позволяет свободно просунуть руку внутрь бака, и очистить его. После очистки бака следует очистить ТЭН и прочие детали. Далее нужно оценить состояние анода и прокладки фланца, и при необходимости их заменить.

Этап седьмой

После очистки нужно установить фланец на место, прикрутить защитный клапан и патрубки. Наполнив бак, обязательно проверьте соединения на протечки. Затем установите электрокомпоненты, подсоедините провода. В завершении включите питание, нагрейте воду.

Водонагреватель Gorenje TG 100: инструкция по разборке и чистке.

1. Отключить электропитание.
2. Отключить подачу воды.
3. Слить воду, демонтировать патрубки подачи, защитный клапан.
4. Снять крышку, проверить отсутствие напряжения.
5. Снять электрокомпоненты – провода, а также термореле, потянув его вниз.
6. Открутить четыре болта, слить остатки воды, извлечь ТЭН.
7. Очистить бак и фланец.
8. При необходимости заменить анод и прокладку.
9. Собрать компоненты в обратном порядке.
10. Открыть воду, проверить на протечки.

Необходимые инструменты:

• Фигурная отвертка.
• Индикаторная отвертка.
• Ключи на 22/42, 12/14.
• Спецключ для замены анода.

Источник: https://interer-i-dekor.ru-land.com/stati/ustroystvo-nakopitelnogo-vodonagrevatelya-v-razreze-ustroystvo-elektricheskogo-nakopitelnogo

Устройство бойлера Атлантик. Водонагреватели Атлантик — обзор и характеристики

Атлантик (ATLANTIC) – французская компания, известная у нас своими водонагревателями, конвекторами, колонками и др. Производство размещено во Франции и Таиланде, — качество гарантируется. Цены умеренные. Рассмотрим особенности водонагревателей Атлантик, что в первую очередь интересует потребителя.

Особенности бойлеров, и фирменные технологии Атлантик

Антлантик – крупная корпорация, которая может себе позволить высокотехнологичные собственные разработки. Новинкам, ноу-хау присваиваются собственные фирменные названия, например, если речь идет о бойлерах Атлантик, можно встретить:

• O’Pro – система антикоррозийной защиты внутри бака;
• Smart Control – система электронного управления бойлерами с прогрессивной экономией электроэнергии;
• Diamond-quality – особая внутренняя эмаль, особо качественная по заявлениям производителя.

И многое другое. Компания постоянно инициирует новые разработки и новые названия регулярно появляются на слуху, с каждым годом и сезоном продаж.

Можно сказать, что отличительной чертой бойлеров Atlantic является возможность подобрать не только функционал, но и дизайн. Одну и туже техническую начинку можно встретить в разных оболочках. Это не может не порадовать потребителя.

Какие функции реализуются

• Два тена – компания нередко практикует, например, такую комбинацию мощностей нагревателей – 1500 Вт +750 Вт. Это позволяет реализовать такие функции, как:
  — поддержание температуры воды длительное время с минимальным расходом энергии;
  — ускоренный нагрев небольшого объема  мощностью больше 2. 2. кВт…
• Также рассматривайте модели у которых два встроенных бака. Это позволяет делать скорейший нагрев небольшой порции воды…

В различных моделях водонагревателей Атлантик имеется следующее.

• Керамический тен – жалоб на долговечность нагревательного элемента не поступало.
• Сухой тен – в некоторых моделях реализована этот технический прием, который позволяет не слишком беспокоится о своевременной замене по инструкции подносившегося анода.
• Установка – вертикальная/горизонтальная, — оригинальное размещение бака вытянутого по стене под потолком, тоже имеет место быть…
• Форма – круглая/прямоугольна/плоская, причем это может реализовывается для одной и той же модели.

Для всей продукции производителем Atlantic гарантируется безаварийная работа весь срок службы, минимальное технической обслуживание. Но, как известно во всех бойлерах есть расходная часть — анод, который со временем (по инструкции производителя) нужно менять, а сам бак чистить.

Что спрашивают потребители

Наиболее типичный вопрос по водонагревателям – какого объема бойлер выбрать. Очевидно, что чем больше объем бака  — больше и цена, это можно узнать взглянув на прилавок. Но нужно понимать, что основная переплата за большой объем произойдет в будущем. Каждый лишний литр нагретой воды и затем постепенно остывший, не израсходованный, – значительные деньги на ветер, точнее —  на отопление дома или квартиры электричеством. Это дорого. Поэтому бойлер излишнего объема не выгодно и не практично, — большой объем еще и дольше греется.

Но и слишком маленький объем бойлера Atlantic – неудобство. Воды может просто не хватать при значительных или вдруг выросших запросах.  К тому же в местах, где холодная вода поступает с перерывами, бойлеры приспособились использовать под водонакопители, под самотек на кран, пока холодной воды нет, и здесь тоже нужно учитывать, сколько успеете израсходовать за сутки.

Существую рекомендации по опыту использования. Оптимальный объем бака Атлантик для «обычного» использования «средней семьи» – 80 литров. Если любите водные процедуры, невзирая на стоимость, — 100 литров и больше. Типичный вариант, когда нужно сэкономить, – 50 литров.

Производитель Атлантик предлагает решать вопрос объема таким образом — чем больше людей пользуются, тем больше и дороже оборудование нужно приобретать…

Популярные модели водонагревателей Атлантик

Большим спросом пользуюстя недорогие модели, которые, тем не менее, по отзывам весьма надежны в работе. Фирменные тены Atlantic не горят, эмали не разрушаются, «болтики не отпадают».

• Бюджетная, но надежная модель круглого сечения с одни теном, на 80 литров — бойлер ATLANTIC OPRO Sample R 80. Здесь реализован минимум цены при Европейском уровне качества составляющих. Цена порядка 100 у.е.

Vertigo Steatite 80 — пример высокотехнологичных решений для массового потребителя за умеренную цену. В наличии — два сухих тена, два бака с общим объемом  65 литров в элегантном прямоугольном корпусе, все это управляется умной электроникой, умеет быстро греть, экономно поддерживать… Придется заплатить 350 у. е.

• Водонагреватель Атлантик для дачи — ATLANTIC O’PRO SLIM PC 30. Примерно за 80 у.е. вы получите отличный небольшой нагреватель для дачи мощностью 2,0 кВт, который всегда приготовит порцию 30 литров горячей воды для душа и на мойку.

Устройство бойлера аристон. Инструкция по эксплуатации водонагревателя «Аристон»

Началом эксплуатации можно считать установку и подключение бойлера к централизованной системе подачи холодной воды и электрической сети. От качества монтажа зависит, безопасность, эффективность работы и срок службы изделия. Если по тем или иным причинам бойлер вводится в эксплуатацию самостоятельно, следует обратить особое внимание на изложенные ниже моменты.

Рекомендации по установке и подключению

Начинать работы по креплению и подключению водонагревателя марки Аристон необходимо с тщательного изучения прилагаемой к нему инструкции.

1. Поскольку потребляемая прибором мощность достаточно велика, необходимо убедиться в том, что характеристики используемой для подключения электропроводки в полной мере соответствуют предполагаемым нагрузкам и имеет контур заземления . Оптимальным вариантом для подключения к электросети является отдельный кабель от распределительного шкафа или щитка.
2. Не следует использовать комплектующие, имеющие визуальные дефекты, поврежденные резьбовые участки и т.д. Особого внимания заслуживает предохранительный клапан, входящий в комплект поставки.
3. Поскольку масса изделия достаточно велика, а температура содержащейся в нем воды может доходить до +75⁰С, крепление бойлера к несущей поверхности должно осуществляться на металлических анкерных болтах диаметром не менее 10 мм. Допускается использование пластиковых дюбелей аналогичной грузоподъемности.
4. Монтаж питающих и отводящих трубопроводов должен производиться в строгом соответствии со схемой, прилагаемой к нагревателю изготовителем.
5. Место подключения к электросети должно быть надежно защищено от конденсата, сырости и непосредственного контакта с водой.
6. Подключать «Аристон» к электропитанию можно только после заполнения накопительной емкости холодной водой, в противном случае ТЭН водонагревателя может выйти из строя.
7. Если все работы выполнены правильно и изделие исправно, после включения должен загореться соответствующий индикатор, свидетельствующий о работоспособности бойлера.

Источник: https://interer-i-dekor.ru-land.com/stati/ustroystvo-nakopitelnogo-vodonagrevatelya-v-razreze-ustroystvo-elektricheskogo-nakopitelnogo

Принцип работы бойлера давление. Устройство электрических приборов

В квартирах и частных домах чаще всего применяются электрические водонагреватели . Этому есть несколько объяснений. Во-первых, невысокая цена, не нужны никакие разрешения, а во-вторых, приборы являются надежными, если установлены по всем правилам техники безопасности. Конструкция их простая и сосредоточена на двух главных элементах — баке и нагревательном приборе.

Основной частью любого водонагревателя является бак. Принцип действия бойлера можно сравнить с термосом. Баки изготавливаются из самой устойчивой к коррозиям стабилизированной стали, изнутри покрываются стеклофарфором, который из-за своей химической нейтральности и особой кристаллической структуры обладает многими полезными свойствами. Именно благодаря такому покрытию вода даже при интенсивной работе системы остается чистой.

Внутри прибора находятся трубки, которые отвечают за подачу и забор воды. Вода, поступая снизу, распределяется по баку с помощью рассекателя струи по принципу несмешивания разных слоев жидкости. Нагретая вода идет вверх, где происходит ее забор . Во фланце, который является съемным, собраны следующие элементы:

• ТЭН — нагреватель, состоящий из нихромовой спирали;
• термостат по контролю за температурами;
• магниевый анод , уменьшающий коррозию.

Данные котлы чаще применяются в жизни

При покупке нужно учитывать, из чего состоит внутреннее покрытие резервуара: это должны быть нержавеющая сталь, титан и стеклофарфор. Гарантийный срок таких изделий будет 7-10 лет. Принцип работы водонагревателя связан с его типом. Имеется три типа таких агрегатов: накопительный, проточный и наливной. Особенность работы накопительного варианта состоит в постепенном нагревании воды до нужной температуры после установки программы. После нагревания прибор автоматически отключается, а после остывания — включается. Суть проточного водонагревателя заключается в запуске ТЭНов после открытия холодной воды.

Внутреннее устройство бойлера. Газовые накопительные водонагреватели

Внешне агрегат напоминает вертикальную версию электрического накопителя – корпус цилиндрической формы, штуцеры подвода труб и термометр на лицевой стороне. Только сверху появился патрубок дымохода, а снизу – дополнительная секция с газовым оборудованием.

Внутреннее устройство бойлера, использующего природный либо сжиженный газ, имеет существенные отличия:

• в нижней дополнительной секции находится открытая (атмосферная) камера сгорания и газовая горелка;
• бак пронизывает вертикальная жаровая труба, отводящая продукты горения наружу через внешний патрубок с колпаком;
• внутрь дымоотвода помещен датчик тяги и турбулизатор, заставляющий раскаленные газы двигаться медленнее и активно обмениваться теплом с водяным резервуаром;
• снизу под горелкой расположена емкость сбора конденсата;
• подачей топлива ведает автоматика безопасности – энергонезависимый газовый клапан SIT Group или другого производителя;
• в баке предусмотрена погружная гильза датчика термостата, соединенного капиллярной трубкой с клапаном безопасности.

Трубки холодной и горячей воды на чертеже попали в одну плоскость, поэтому перекрывают друг друга

Примечание. Указанные автоматические клапаны применяются в газовых котлах напольного типа. Алгоритм работы абсолютно одинаков для всех установок: элемент закрывает подачу горючего, когда исчезает тяга, тухнет пламя или падает давление газа в трубе. Подробный обзор функций газовой автоматики читайте в соответствующем разделе нашего ресурса .

Принцип работы данного вида бойлеров заключается в двойном нагреве бака с водой – непосредственно от горелки и теплотой дымовых газов. Как функционирует газоиспользующий водонагреватель:

1. После открытия клапана газ поступает на запальник, где вручную поджигается искрой от пьезоэлектрической кнопки. Когда пользователь выставляет желаемую температуру поворотом регулятора, включается в работу основная горелка.
2. Масса воды нагревается от камеры сгорания и дымохода, образующийся конденсат стекает в специальную емкость и постепенно испаряется.
3. По достижении заданной температуры срабатывает термостат, автоматика выключает основную горелку.

Газогорелочные устройства бойлеров отличаются круглой формой и похожи на конфорки кухонной плиты

Уточнение. В более современных моделях газовых бойлеров, например, Baxi SAG3 100, система розжига работает без постоянно горящего запальника. Искра на специальном электроде вырабатывается с помощью батареек, как сделано на многих проточных водонагревателях (то бишь, газовых колонках).

Видео устройство накопительных электрических водонагревателей

Серия

Infiniti® | Bradford White

Перейти к содержимому

Infiniti

^® Series

Infiniti

^® Series

Проточный водонагреватель

Мы создали лучший проточный

Better for Homeowners

Bradford White’s Infiniti ^{® серии} Безрезервуарная вода Обогреватели помогут вам максимально использовать все преимущества безрезервуарного режима.

• Бесконечная подача горячей воды: Серия Infiniti ^® обеспечивает чрезвычайно стабильную и точную подачу горячей воды по запросу. Каждый член семьи получает идеально горячий душ, независимо от того, идет ли он первым или последним!
• Выдающаяся эффективность: Серия Infiniti ^® сертифицирована* по стандарту ENERGY STAR ^® * в отношении энергосбережения, что помогает максимизировать финансовые выгоды от выбора безрезервуарных двигателей.
• Встроенный рециркуляционный насос Доступно: Встроенный рециркуляционный насос обеспечивает дополнительный комфорт, например быструю подачу горячей воды и экономию воды. (Infiniti® L и GR)
• Удобная компактная конструкция: Крепится к стене, чтобы освободить больше места на полу. Доступны как внутренние, так и наружные модели.

*Все безбаковые газовые водонагреватели Infiniti серии ^® сертифицированы по стандарту ENERGY STAR ^® , за исключением RTGK160 .

• Интеллектуальная технология сокращает объем обслуживания: Безбаковые водонагреватели требуют регулярного обслуживания для борьбы с образованием накипи. Наша эксклюзивная технология Scale Reduction Technology (SRT) значительно уменьшает масштаб и связанные с этим проблемы с производительностью, поэтому обслуживание сокращается и упрощается.
• Право на скидки и налоговые льготы: В настоящее время доступны значительные региональные скидки и даже льготы по федеральному налогу.
  См. Скидки в вашем регионе здесь.

Лучше для подрядчиков

Серия Infiniti ^® создана для Pro ^® , что упрощает установку и обслуживание.

• Удобные верхние патрубки подачи воды облегчают модернизацию существующего бака. Включает встроенные промывочные порты, поэтому нет необходимости покупать и добавлять свои собственные. (Инфинити ^® K & Infiniti ^® L)
• Удобная гибкая вентиляция. Полностью самокомпенсирующийся, поэтому нет необходимости в анализаторе горения.
• Большие коробки , с которыми легче работать. Нет необходимости удалять один компонент, чтобы добраться до другого. Замените внутренние детали за считанные минуты без специальных инструментов!

• Лучшая в своем классе служба технической поддержки Ведущая в отрасли круглосуточная служба технической поддержки Bradford White (базируется в Миддлвилле, штат Мичиган) готова помочь в решении любых вопросов или проблем с обслуживанием. Мы здесь для Pro ^® , чтобы сделать вашу работу еще проще.
• На серию Infiniti ^® распространяется 15-летняя гарантия (для жилых помещений, теплообменник), так что вы и ваш клиент можете быть уверены, что Bradford White гарантирует качество этого продукта на долгие годы вперед.

Модели серии Infiniti

^®

Модель Infiniti

^® GS и GR

• Имеет теплообменник из нержавеющей стали для повышения теплового КПД, уменьшения образования накипи и улучшения потеря давления.
• Встроенный рециркуляционный насос (Infiniti® GR) с тремя скоростями.
• Коммерческое и жилое применение.
• Соединения нижней воды.

Технические документы для Infiniti® GS и Infiniti® GR

Infiniti

^® K & L

• Включает в себя нашу эксклюзивную технологию STEADISET®, которая обеспечивает чрезвычайно стабильную и точную подачу горячей воды по запросу.
• Infiniti® L включает встроенный рециркуляционный насос.
• Верхние соединения воды и промывочные порты.

Технические документы для Infiniti® K и Infiniti® L

Поиск подрядчика

Вы принимаете использование файлов cookie, как
описано в нашей Политике конфиденциальности

Подождите, пока мы подготовим ваш PDF-файл. Как только файл будет готов, он будет загружен автоматически.

Чтобы лучше обслуживать вас, наши уважаемые клиенты, мы проводим техническое обслуживание системы, которое временно прекратит работу наших систем телефонной связи и голосовой почты во вторник, 10 августа, приблизительно с 20:00 до 22:00 по восточноевропейскому времени. Эти услуги не будут доступны в течение этого периода времени. Приносим искренние извинения за доставленные неудобства.

В течение этого короткого периода, пожалуйста, свяжитесь с нами по электронной почте:
[email protected]
[email protected]

В горячей воде: высокоэффективные водонагреватели с тепловым насосом сократят потребление энергии в жилых домах в Китае

Комфорт горячий душ трудно превзойти, и китайские домовладельцы быстро переходят к установке водонагревателей, когда они переезжают в новое жилье или ремонтируют существующие жилища. Общий объем продаж водонагревателей в Китае стремительно растет: в 2010 году было продано 27 миллионов единиц (на 20% больше, чем за аналогичный период 2009 года).), по словам дилера бытовой техники Wanhe.
Рост продаж был особенно быстрым в сегменте водонагревателей с тепловыми насосами, поскольку эти новые устройства более эффективны, чем их аналоги, работающие на газе и электричестве, имеют конкурентоспособную цену и могут иметь срок службы более 10 лет. Блоки теплового насоса (空气能热水器) используют только ¼ энергии на единицу воды, которую потребляет электрический водонагреватель, 1/3 энергии блока, работающего на газе, и ½ мощности, необходимой для водонагревателя, работающего на солнечной энергии. Высокая эффективность водонагревателей с тепловым насосом является ключевым преимуществом как для потребителей, желающих ограничить счета за электроэнергию, так и для чиновников, обеспокоенных перегрузкой электросетей. Они также предлагают решение на уровне потребителя для сдерживания роста спроса на энергию в Китае.

По данным Министерства энергетики США, водонагреватель с тепловым насосом работает как холодильник наоборот. Вместо того, чтобы вытягивать тепло из помещения и выбрасывать его наружу, водонагреватель извлекает тепло из окружающего воздуха, усиливает его и сбрасывает в заполненный водой резервуар. В приложении 1 показан чертеж водонагревателя с тепловым насосом в разрезе.

Доказательство 1 : Схема водонагревателя теплового насоса

Источник: Министерство энергетики США

В 2010 году в Китае будет продано более 500 000 устройств, а ежегодные темпы роста продаж за последние несколько лет колеблются от 150% до 200%, согласно бизнес-отчету

провинции Хэнань . Местные аналитики считают, что рынок водонагревателей с тепловым насосом все еще имеет значительные возможности для расширения: NewEnergy.com прогнозирует, что рынок вырастет в пять-десять раз по сравнению с его нынешним размером.

Одна загвоздка заключается в том, что водонагреватели с тепловым насосом лучше всего работают в местах, где сохраняется температура от 40°F до 9°C.0°F (4,4°C и 32,2°C) круглый год и, по данным Министерства энергетики, обеспечивают не менее 1000 кубических футов (28,3 кубических метра) воздушного пространства вокруг устройства. Температурные ограничения не являются проблемой для многих самых густонаселенных провинций Китая, таких как Сычуань, Хэнань и Гуандун, которые расположены в теплом центре страны и на юго-восточном побережье. Другой потенциальный подвох заключается в том, что некоторым домовладельцам может понадобиться только небольшой водонагреватель «точно в срок», а не более крупный тепловой насос.

Тем не менее, эти небольшие зависания, скорее всего, не будут препятствовать росту продаж. Продажи водонагревателей с тепловым насосом, скорее всего, будут по-прежнему демонстрировать значительный рост среди клиентов, которым нужны устройства большей емкости (50 литров и выше), поскольку они очень конкурентоспособны по цене с электрическими устройствами, особенно с учетом их более высокой энергоэффективности. Выборка китайских интернет-магазинов бытовой техники показывает, что электрический водонагреватель, способный вместить 80 литров воды, стоит примерно 3600 юаней, а тепловой насос той же мощности можно найти примерно за 4000 юаней.

Последствия

Спрос на электроэнергию и уголь

Более высокая эффективность водонагревателей с тепловым насосом снижает потенциальный спрос на электроэнергию, который может возникнуть в результате нагрева воды в жилых помещениях, что также помогает снизить рост спроса на уголь.

Потребность в природном газе

Наши контакты сообщают нам, что потребление природного газа в жилых домах в Китае в настоящее время в основном составляет 70% от общего потребления, за которым следуют водонагреватели с 18% и отопление помещений с 12% от общего потребления.
