УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ
Различие названий «водонагреватель» и «бойлер»
Представим, что у вас в доме отключили горячую воду. Что там представлять, — скажете вы, — такое было буквально на прошлой неделе! Да и вообще за последние полгода бойлер приходилось включать раз двадцать — то авария, то профилактика…
Кстати, почему вы говорите «бойлер», то есть в переводе с английского «кипятильник»? Ведь он не кипятит воду, а нагревает. Несмотря на расхождение значений, бытовое наименование «бойлер» так прочно закрепилось за водонагревателем, что потребитель часто не знает, в чем разница.
Поясняем: технически правильно называть бойлером паровой котел. Название это со временем расширило сферу применения: мы стали именовать бойлерами котлы отопительные, а вслед за тем — и водонагреватели, схожие с котлами своим устройством. И нас прекрасно понимают и продавцы, и сервисные специалисты. Однако не все водонагреватели можно назвать бойлерами. Это наименование нельзя применить к проточным водонагревателям.
Какие бывают водонагреватели
Водонагреватели бывают проточные, косвенного нагрева и проточно-накопительные. Задача у них одна — нагреть холодную воду до заданной температуры, то есть компенсировать отсутствие горячей воды. А вот достигается этот результат различными способами.
Проточные водонагреватели, как видно из названия, греют протекающую через них воду. Для мгновенного нагрева они должны обладать очень большой мощностью: на проточниках устанавливаются ТЭНы от 8 до 36 кВт. Так что придется позаботиться о кабеле соответствующего сечения и отдельной линии от распределительного щитка. По размерам и по весу проточники весьма компактны.
Бойлер косвенного нагрева непосредственно не потребляет газ или электричество, а использует энергию отопительной системы. Соединенный с отопительным котлом, бойлер косвенного нагрева пропускает через теплообменник уже нагретую котлом воду. Это удобно и экономично в зимний период.
Косвенный нагрев целесообразно применять при больших объемах бака — сотни и даже тысячи литров.
Проточно-накопительный водонагреватель — та самая привычная нам «бочка», которая спасает в период отсутствия горячей воды. Мы подходим к бойлеру, включаем его и ждем некоторое время — пока из крана не потечет желанная вода. Все кажется таким несложным. Но на самом ли деле водонагреватель устроен просто? Заглянем внутрь.
Как работает водонагреватель
Рассмотрим бойлер в разрезе. Основа всего устройства — это бак, емкость для накопления воды. Бак изготавливается из нержавеющей стали, изнутри он эмалируется, снаружи — уплотняется. Сверху все покрывает стальной корпус. Объем бака проточно-накопительного водонагревателя для бытовых нужд — от 10 л до 200 л.
В накопительном баке находится трубчатый нагревательный элемент, в обиходе именуемый ТЭНом. Он греет воду, поступающую в бак под давлением снизу. Патрубок отвода горячей воды забирает ее из верхней части бойлера. Граница между двумя объемами воды — холодной и горячей — называется зеркалом смешивания.
Чем эта площадь меньше, тем быстрее вы получаете горячую воду.
От чего вообще зависит скорость нагрева? Во-первых, от объема и формы бака. Посмотрим на серию Atlantic Steatite Cube: модели объемом 30 л и 50 л за счет узкой формы имеют уменьшенное зеркало смешивания. Это позволяет получить на 30 % больше горячей воды по сравнению с моделями стандартного диаметра. Во-вторых, от мощности ТЭНа и количества нагревательных элементов. Существуют модели с двумя ТЭНами. Например, Atlantic Steatite Essential и Atlantic Steatite Wi-Fi имеют 2 бака и 2 ТЭНа. В чем преимущество? Весь объем воды делится на два и греется попеременно то одним, то другим ТЭНом.
Нагревание возможно двумя способами: «сухим» и «мокрым». Если ТЭН, подобно кипятильнику, непосредственно погружен в воду, его называют «мокрым». Водонагреватели с «мокрыми» медными ТЭНами недорогие, но и срок службы у них меньше — в сравнении с бойлерами, оснащенными «сухими» нагревателями. «Сухим» ТЭН называется потому, что он помещен в защитную колбу и не контактирует с водой.
В этом случае бойлеры более долговечны, но и цена у них высокая.
Для скорости нагрева важно, под каким углом вода поступает в бойлер. Специалисты Atlantic сконструировали патрубок-рассекатель, который рассеивает холодную воду, — что способствует быстрому нагреву.
Нужная температура задается с помощью регулятора, который может находиться либо под крышкой, либо на корпусе. Последнее, конечно, удобнее. Но пусть вас не пугают бюджетные варианты с механическим терморегулятором «внутри». Надо всего лишь залезть под крышку и выставить температуру. Потом можно туда не заглядывать. «Внешнее» управление может быть механическим и электронным. И даже дистанционным — у модели Atlantic Steatite Wi-Fi.
Температура выставляется в диапазоне от 40 °С до 70 °С. Разница объясняется не только вкусовыми пристрастиями потребителей (кто-то любит душ горячий, кто-то — теплый), но и состоянием холодной воды в системе в разное время года. Ведь горячую воду из бойлера надо смешивать с холодной водой из крана.
Процесс нагрева контролирует термостат — размыкающее и замыкающее электрическую цепь устройство. Вода нагрелась до определенного уровня — и ТЭН благодаря термостату отключается. Вода остыла — нагреватель снова включился. Термостаты бывают механические и электронные — которые следят за отклонением в 1 градус. Для сохранения тепла бак покрывают слоем изоляции из пенополиуретана.
Защита от коррозии
Казалось бы, там, где вода контактирует с металлами, неизбежно должна возникнуть коррозия. Однако авторитетные разработчики — список которых в Европе возглавляет компания Atlantic — делают все возможное для того, чтобы минимизировать это явление. Итак, рассмотрим средства антикоррозионной защиты Atlantic.
Внутри бака, возле ТЭНа, закреплен специальный стержень — магниевый анод. Его функция — «оттягивать» на себя разрушительные для металлического бака ионы. Магниевый анод со временем изнашивается, заменять его надо примерно раз в 2 года: все зависит от качества воды. В паре с ним работает система O’Pro, которая служит сопротивлением и предотвращает образование ржавчины — тем самым увеличивая срок службы магниевого анода, продлевая жизнь бака на 50 %.
Пассивная электронная защита O’Pro работает при наличии заземления!
Металл при нагревании, безусловно, расширяется. Поэтому мало эмалировать бак — необходимо покрытие с особыми свойствами. «Фишка» Atlantic — суперэластичная эмаль с цирконием. Это покрытие практически не образует трещин. Эмалью с цирконием покрыты все поверхности и сварные швы бака.
Компания Atlantic использует надежный и эффективный способ бесконтактного нагрева воды — «сухой» стеатитовый ТЭН, защищенный стальной эмалированной колбой.
Благодаря стеатитовой технологии, высококачественной эмали, большому магниевому аноду и системе O’Pro водонагреватели Atlantic служат долгие годы. Но не без участия потребителя! Вызывая сервисного специалиста и проводя регулярное техобслуживание, вы продлеваете срок службы бойлера и экономите свои средства.
Ванная своими руками — ТаВанная.ру Что такое магниевый анод водонагревателя, и для чего он нужен? — Ванная своими руками
Многие слышали про магниевый анод для водонагревателя, однако далеко не каждый знает, что это, и для чего он нужен и какой он на фото.
Попробуем разобраться более детально, а также ответить на несколько важных и значимых вопросов. В принципе, задача магниевого анода заключается в том, чтобы бороться против соли, поступаемой из воды. Тем самым элемент предотвращает столь неприятный процесс как коррозия внутри бойлера.
Содержание статьи
- 1 Возникновение коррозии
- 2 Вина производителей
- 3 Как работает анод
- 3.1 Почему магний?
- 4 Полезные рекомендации
Возникновение коррозии
Многие скажут, что ведь водонагреватели сейчас изготавливают из нержавеющей стали, откуда там взяться коррозии. Это действительно так, баки чаще всего делают именно из этого материала. Тем не менее, два фактора, причем минимум два, могут свести на нет все теоретические устойчивости нержавеющей стали к коррозии при их использовании в бытовых приборах. То есть в бойлерах в том числе.
- Прежде всего, пищевая нержавейка — это далеко не высокостойкий материал. В теории она может противостоять соленой и жесткой воде, но только определенное время.
Несколько месяцев, год, но не больше. Если бы бойлеры изготавливали действительно из высококачественной нержавейки, их стоимость была бы запредельной, и лишь единицы смогли бы себе позволить их приобрести. А так водонагреватель сейчас — это доступное устройство, обеспечивающее подачу горячей воды почти в каждом доме. - Второй фактор — это отсутствие цельности конструкции бака водонагревателя. Как правило, бак состоит из двух сваренных между собой элементов. Под воздействием температуры места сварки зачастую меняют свою структуру, некогда нержавеющая сталь эти функции утрачивает. Отсюда и возникает коррозия.
Несколько месяцев, год, но не больше. Если бы бойлеры изготавливали действительно из высококачественной нержавейки, их стоимость была бы запредельной, и лишь единицы смогли бы себе позволить их приобрести. А так водонагреватель сейчас — это доступное устройство, обеспечивающее подачу горячей воды почти в каждом доме.Не секрет, что поверхности окрашиваются специальными составами, которые тоже направлены на защиту от коррозии. Тем не менее, назвать долговечными их нельзя. К тому же, внутри нагревателя среда и температура постоянно меняется. Сначала она холодная, затем очень горячая. В результате металл расширяется и сужается. Под влиянием данного фактора защитные покрытия растягиваются и разрушаются.
Ничто не вечно.
Вина производителей
Фотография магниевого анода, непосредственно в водонагревателеВ принципе, справедливо будет обвинить в слабой коррозийной стойкости нагревателей именно производителей данных устройств. Как только образуются микротрещины в баке, процесс становится необратимым. Начинается интенсивный процесс окисления, поскольку взаимодействие с кислородом увеличилось.
В таблицах электрохимических потенциалов четко указано, что будет происходить и как этого избежать. Но изготовители особо на это внимания не обращают. Производитель из-за экономии или банального непонимания химии, применяет различные металлы при производстве нагревателей. Они не выдерживают нагрузок, и бойлеры выходят из строя.
Винить одних лишь производителей тоже не совсем справедливо. Качество воды оставляет желать самого лучшего, а ведь именно ее приходится обрабатывать бойлеру.
Как работает анод
На минутку представим, что внутри бойлера анода нет. В этом случае возникнет гальваническая пара. Этот эффект впервые описали в далеком для нас восемнадцатом веке. Корпус будет играть роль защитника от коррозии, в результате чего вскоре начнется его разрушение. А все потому, что электрохимический потенциал корпуса ниже, чем у используемых в конструкции материалов.
Если же установить анод, этот потенциал у него будет меньше, нежели у корпуса. Следовательно, окислительный процесс будет направлен на него.
Магниевый анод, как правило, является частью конструкции любого бойлера. Если посмотреть на новенький элемент, он будет иметь не совсем гладкую поверхность на стержне серого цвета. После эксплуатации в бойлере на стержне проявятся следы от воздействия коррозии. Но самое главное — сам бак останется целым.
Почему магний?
Этот вопрос задают очень многие. Все дело в электрохимическом потенциале. Он у магния низкий. Плюс ко всему, материал достаточно доступный с финансовой точки зрения, из-за чего возложить на него функция самопожертвования довольно выгодно и эффективно.
Соль не будет исчезать при контакте с анодом, а просто отложится на его поверхности.
Итак, магниевый анод для водонагревателя — это штырь, на который наносится сплав магния толщиной 10-15 миллиметров, и служащий для защиты от коррозии бойлера.
Полезные рекомендации
Водонагреватель в разрезе, виды нагревательные элементы бойлера и анод (по центру справа)
- Следите за состоянием бойлера, вне зависимости от того, как давно вы его купили. Звук шипения при его работе говорит о том, что ТЭН, то есть нагревательный элемент, покрылся накипью и нуждается в ремонте или замене.
- Солевой налет. Как ни крути, но налет будет появляться в той или иной степени. Все зависит от качества воды. Когда солей слишком много, даже самый эффективный анод с ними может не справиться.
- Периодически стоит заглядывать внутри водонагревателя и проверять степень износа магниевого анода. Примерно через полгода после покупки посмотрите первый раз, зафиксируйте, насколько изношен анод. Если примерно на 50 процентов, через полгода обязательно поменяйте его. Хотя даже при износе на половину, менять уже будет не лишним.
- Не запускайте свой бойлер в работу, если на нем не установлен анод. В некоторых случаях его могут вытащить, а новый не ставить, поскольку некогда сходить в магазин или времени недостаточно свободного для ремонта. Тогда бойлер включают без анода. Этот элемент достаточно дешевый, найти его не проблема. Это будет куда дешевле, нежели потом устранять последствия работы водонагревателя без анода.
- Не обязательно вызывать мастера, чтобы вытащить и вставить новый магниевый анод. Навыки особые не требуются, как и специальный инструмент. Тут главное соблюдать технику безопасности. Все вентили воды должны быть закручены, а питание от розетки отключено.
- Все производители рекомендуют чистить от накипи бойлеры каждый год. Некоторые делают это еще чаще, что является вполне верным решением. Активная эксплуатация водонагревателей приводит к образованию накипи, налета, который оседает на дне бака. Это ухудшает работу устройства. Своевременная очистка и проверка состояния магниевого анода существенно продлит срок службы нагревателя воды и избавит от лишних финансовых затрат на его ремонт.
Если примерно на 50 процентов, через полгода обязательно поменяйте его. Хотя даже при износе на половину, менять уже будет не лишним.
Это ухудшает работу устройства. Своевременная очистка и проверка состояния магниевого анода существенно продлит срок службы нагревателя воды и избавит от лишних финансовых затрат на его ремонт.
Как вы понимаете, роль магниевого анода в любом современном бойлере невероятно велика. По сути, этот небольшой стержень обеспечивает подачу чистой воды, продлевает срок службы самого водонагревателя и приносит себя в жертву во благо нам. Наша задача — следить за его состоянием и своевременно менять на новый анод. В результате, даже не самый дорогой бойлер может прослужить очень много лет.
Подключение водонагревателя к водопроводу: схемы, инструкции, разводка
Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.
Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.
При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.
Содержание статьи:
Виды электрических водонагревателей
Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.
Бойлеры для воды: необходимый современный атрибут в ванной комнате
Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.
Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.
Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.
Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.
Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.
Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.
Что необходимо учесть перед началом монтажа?
Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.
Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:
- Прибор должен быть доступен для обслуживания в любое время.
- Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
- Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
- Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.
Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.
Инструменты и материалы
Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.
Начинающий мастер может ориентироваться на следующий примерный список:
- перфоратор с набором насадок;
- гаечный и разводной ключи;
- прямая и крестовая отвертка;
- рулетка;
- кусачки;
- пассатижи и т.п.
Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.
Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.
Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные
В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.
Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.
Различные схемы подключения бойлера
Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:
На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.
На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.
Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.
В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.
Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.
Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.
Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.
Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.
В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.
При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.
Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.
При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак
Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.
В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.
Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.
Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.
Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:
Если нет водопровода
Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.
Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.
Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:
Но бывает и так, что расстояние между этими устройствами более двух метров.
В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:
Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан
Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.
Технические особенности подключения бойлера
Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.
В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.
Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется.
Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.
Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.
Как подключить нагреватель к стальным трубам
Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.
Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.
Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.
Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.
Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке.
После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.
Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы
Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.
Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.
Работа с полипропиленовыми трубами
Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.
Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.
Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:
- Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
- С помощью резака выполнить разрезы на полипропиленовых трубах.
- Впаять в местах отвода тройники.
- Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
- Установить муфты и краны.
- Соединить бойлер с краном с помощью шланга.
Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.
Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.
Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.
Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг
Подключение к конструкциям из металлопластика
С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена.
Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.
Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:
- Перекрыть подачу воды на трубы в доме.
- В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
- Установить в разрезе тройник.
- Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.
После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.
Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.
Особенности подключения проточного нагревателя
В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.
Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.
Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.
Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.
Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.
Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.
На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа
Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.
Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.
Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.
Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.
Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

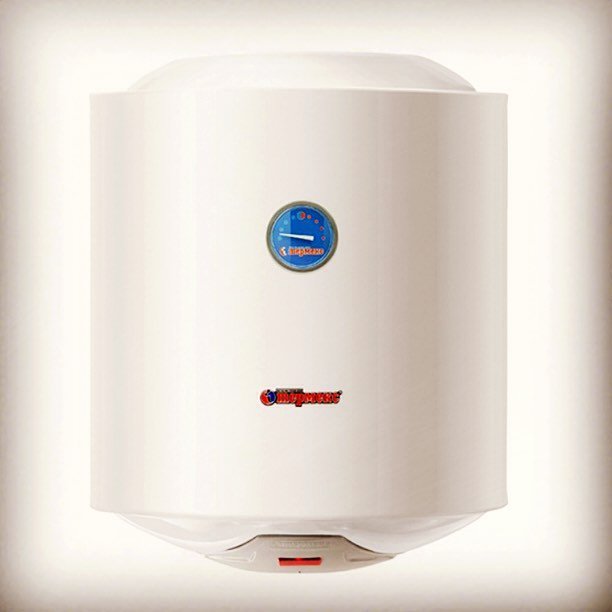

Устройство и электросхема бойлера Термекс на 80 литров
Рассмотрим устройство бойлера Термекс на 80 литров. Для примера разберем модель Thermex Flat Plus IF 80V.
Водонагреватель состоит из следующих основных частей:
- Плоский корпус, изготовленный из сверхпрочного конструкционного пластика. Сверху и снизу располагаются крышки серого цвета. Нижняя имеет по бокам два сервисных люка, крепящихся на защелках, для улучшения ремонтопригодности и более простого доступа к ТЭНам.
- Два внутренних бака, изготовленные из фирменной нержавеющей аустенитной стали ASTN+ с повышенным содержанием легирующих добавок и титана, противодействующих коррозии. Они расположены вертикально, соединены трубками сверху и снизу.

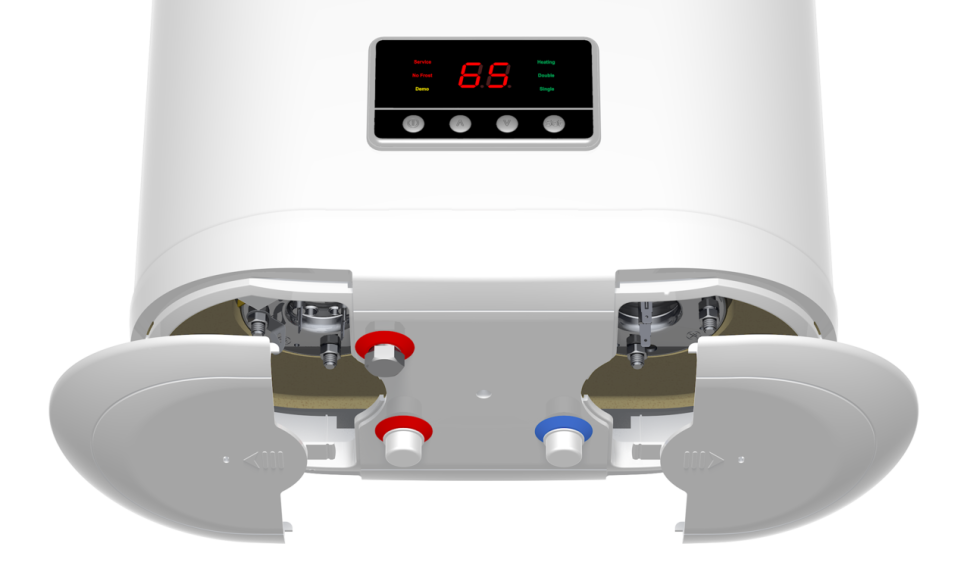

За счет запатентованной конструкции из двух частей Double Tank, аппарат имеет удобную плоскую форму, занимающую минимум пространства в помещении. Внутри все швы сделаны с помощью уникальной технологии электронно-лучевой сварки в условиях вакуума G.5, для большей надежности, так как сварочные швы являются слабыми местами в баках.
Снаружи выход отмечен красной пластиковой накладкой. В правой части бака находится патрубок и короткая трубка для набора холодной воды. На корпусе отмечена синей накладкой.
Обратный клапан необходим для того, чтобы сбрасывать воду и понижать давление в случае сильного нагрева воды или повышенного напора в системе водоснабжения.Необходимо вывести трубку в канализацию и не реже одного раза в месяц производить слив небольшого количества воды для удаления известковых осадков и проверки работоспособности клапана.
Планки крепления бойлера
Также на каждом фланце стоит магниевый анод для защиты бака и оболочки ТЭНов от коррозии.
Они продлевают срок эксплуатации бойлера и требуют регулярной замены раз в полгода.
Термостат бойлера
И три кнопки: включения и выключения водонагревателя (ON/OFF), выбора мощности (Power Selector) и регулировки температуры нагрева (Temperature Selector). После выбора уровня нагрева через 2 секунды показывается текущая температура воды.
Как самостоятельно подключить бойлер Термекс к системе водоснабжения читайте в статье по ссылке: https://boilervdom.ru/boileri/proizvoditel/termeks/kak-podklyuchit-vodonagrevatel-thermex-svoimi-rukami-sxema-podklyucheniya.html.
Упрощенную электросхему RZB видно на фото инструкции.
Электричество подается на защитный термостат, чтобы при перегреве он отключал питание от ТЭНов. Терморегулятор с термостатом подключены к панели управления, где задается нужная температура и мощность. От нее идут провода к ТЭНам. Корпус подключен к проводу заземления.
Предлагаем посмотреть видео об устройстве электрического бойлера:
Анатомия газового водонагревателя резервуарного типа
Газовые водонагреватели резервуарного типа
Стандартный водонагреватель типа «бак» можно найти в большинстве домов, и при минимальном обслуживании он может обеспечить годы безотказной работы.
В то время как водонагреватели без резервуаров, которые нагревают воду по мере необходимости, становятся все более популярными, резервуарный тип намного дешевле и по-прежнему предпочитается большинством домовладельцев. Водонагреватели резервуарного типа доступны как в газовой, так и в электрической версиях, но более распространены газовые модели из-за их более низкой начальной стоимости и более низких эксплуатационных расходов.
Основы эксплуатации газового водонагревателя
Как следует из названия, водонагреватель резервуарного типа нагревает холодную воду и накапливает горячую воду до тех пор, пока она не понадобится различным сантехническим приборам и приборам в доме. Газовый водонагреватель работает по закону физики, известному как конвекция — , который определяет, как поднимается тепло. В случае водонагревателя холодная вода поступает в бак через трубку подачи холодной воды , чтобы обеспечить постоянную подачу холодной воды в бак.
Плотная холодная вода на дне резервуара нагревается газовой горелкой , расположенной под герметичным резервуаром. По мере того, как вода становится теплее, она поднимается в резервуар, откуда она отводится по сливной трубе горячей воды для подачи горячей воды везде, где она требуется. Сливная труба горячей воды намного короче погружной трубы, поскольку ее цель — отвод самой горячей воды, которая находится в самом верху резервуара.
Газовая горелка, которая нагревает воду, управляется узлом газового регулятора , установленным сбоку водонагревателя, который включает в себя термостат , который измеряет температуру воды внутри резервуара и включает и выключает горелку по мере необходимости. для поддержания заданной температуры воды.
Дымоход проходит через центр резервуара, позволяя выхлопным газам проходить вверх через резервуар и выходить из дома через дымоход или вентиляционную трубу.
Полый дымоход оснащен спиральной металлической перегородкой, которая улавливает тепло и передает его в окружающую воду, чтобы максимизировать эффективность устройства.
Внимательное изучение каждого компонента демонстрирует гениальную простоту традиционного газового водонагревателя резервуарного типа.
Танк
Бак водонагревателя состоит из внешней оболочки из стали , в которой находится резервуар для хранения воды, прошедший испытания под давлением.Этот внутренний бак изготовлен из высококачественной стали со слоем стекловолокна или пластика, приклеенного к внутренней поверхности для предотвращения ржавчины. В центре резервуара находится полый дымоход t , через который отработанные газы из горелки проходят к выпускному отверстию. В большинстве конструкций спиральная металлическая перегородка внутри дымохода улавливает тепло от выхлопных газов и передает его в окружающий резервуар.
Между внутренним резервуаром для хранения и внешней рубашкой резервуара находится слой изоляции, предназначенный для снижения потерь тепла.
Вы также можете дополнить изоляцию, добавив изоляционную рубашку резервуара из стекловолокна снаружи водонагревателя. Они недороги и просты в установке, но важно избегать блокирования панели доступа к горелке и дымохода в верхней части резервуара.
Внутри резервуара
В дополнение к длинной погружной трубке, которая подает холодную воду в резервуар, и более короткой сливной трубе горячей воды, по которой горячая вода поступает в водопроводную систему, внутри резервуара есть другие ключевые компоненты.
В баках со стеклянной футеровкой в баке будет металлический стержень, обычно из магния или алюминия, называемый жертвенным анодом . Анодный стержень прикручен болтами и прикреплен к верхней части резервуара и проходит глубоко в резервуар. Его цель — притягивать к себе содержащиеся в воде вызывающие ржавчину ионы, предотвращая тем самым коррозию металлического резервуара. Некоторые модели не имеют отдельного анодного стержня, а вместо этого имеют выпускную трубу для горячей воды, покрытую магнием или алюминием, которая выполняет функцию анода.
Если горячая вода, идущая из кранов, приобретает неприятный запах или обесцвечивается, это может указывать на то, что анодный стержень израсходован. Замена анодного стержня — довольно простой проект своими руками.
Труба для подачи холодной и горячей воды
К верхней части бака прикреплены две трубы для воды — труба подачи холодной воды и труба слива горячей воды.
Трубка подачи холодной воды: Холодная вода подается в бак по линии подачи холодной воды, управляемой запорным клапаном.Важно знать, где находится запорный клапан подачи воды, чтобы его можно было закрыть при необходимости технического обслуживания. Отключение подачи холодной воды фактически полностью перекрывает поток воды, поскольку именно давление холодной воды, поступающей в резервуар, удерживает горячую воду наружу. Во многих установках запорный клапан подачи холодной воды обозначается синей ручкой.
Трубка для отвода горячей воды: Это рабочая часть водонагревателя — труба, по которой горячая вода подается во все раковины, ванны, душевые и приборы, нуждающиеся в горячей воде.
Трубопровод слива горячей воды может также иметь запорный клапан, часто обозначаемый красной ручкой.
Узел газового регулятора и горелки
Природный газ или пропан, который нагревает воду, подается по трубе, имеющей собственный запорный газовый клапан , прикрепленный к газовой трубе, сделанной из стальной черной трубы или медной трубы. Важно знать, где находится этот запорный газовый вентиль, чтобы вы могли отключить газ в экстренных случаях или для ремонта.Газовая линия поступает в газовый регулятор , который включает термостат для водонагревателя. Этот клапан также подает газ через небольшую вторичную трубку к пилотной лампе , , которая служит для зажигания горелки, когда регулирующий клапан и термостат требуют этого.
От газового регулятора газ поступает в узел газовой горелки , , доступ к которому можно получить через металлическую панель в нижней части внешнего кожуха водонагревателя.
Этот узел включает запальную лампу и саму газовую горелку.Пилотный свет и регулировка горелки являются ключом к правильной и энергоэффективной работе водонагревателя. Газовое пламя должно быть около 1/2 дюйма в высоту и иметь синие концы (желтое пламя указывает на грязные форсунки горелки или неправильную смесь воздуха). Пилотный свет включает ключевой компонент, известный как термопара — небольшой клапан, который преобразует тепло в электрический импульс. В более новых водонагревателях этот компонент известен как датчик пламени . Термопара или датчик пламени является ключевым элементом безопасности, поскольку он определяет наличие пилотного пламени и предотвращает попадание газа в горелку, если нет пилотного пламени, которое могло бы его зажечь.Замена термопары или датчика пламени — довольно простая работа.
Выхлопные газы
Дымоход , — полый цилиндр, проходящий через центр резервуара, служит двум целям.
Он отводит дымовые газы из газовой горелки и служит своего рода теплообменником, помогающим нагреть воду в баке. Дымоход должен быть правильно выведен на улицу, и существуют особые нормативные требования к конструкции дымохода.
Клапан сброса температуры и давления
Другой ключевой функцией безопасности водонагревателя является предохранительный клапан температуры и (T&P) и выпускная труба. Он работает как крышка радиатора на вашем автомобиле. Назначение этого клапана — снизить чрезмерное повышение температуры или давления внутри резервуара, если оно приближается к пределу конструкции резервуара. Этот клапан расположен в верхней части бака и часто ввинчивается непосредственно в саму верхнюю часть бака.Чтобы проверить клапан, слегка приподнимите ручку; вода из бака должна сливаться из переливной трубы. Если он не работает должным образом, необходимо заменить клапан T&P.
Дорлинг Киндерсли / Getty ImagesДренажный клапан резервуара
Бак с горячей водой со временем может накапливать отложения на дне бака, что приводит к ряду проблем.
Водонагреватель, заполненный отложениями, не нагреется эффективно, и вы можете услышать булькающие звуки, вызванные кипением насыщенных влагой отложений.Путем периодического опорожнения резервуара с помощью сливного клапана резервуара эти отложения удаляются и проблемы устраняются. Промыть резервуар не так уж и сложно.
- Переключение пилотного газового клапана в положение «пилот».
- Перекрыть подачу холодной воды к водонагревателю.
- Откройте ближайший кран с горячей водой.
- Присоедините садовый шланг к сливному клапану и поместите открытый конец шланга в слив в полу или в раковину.
- Откройте сливной кран бака и дайте всей воде стечь из бака водонагревателя.Скорее всего, вы заметите обесцвечивание стекающей воды по мере того, как вымываются отложения. В крайнем случае может потребоваться наполнить резервуар чистой водой и слить второй раз, чтобы удалить все отложения.
- Когда резервуар опустеет, закройте сливной кран резервуара и откройте клапан подачи холодной воды, чтобы наполнить резервуар. Затем поверните газовый регулирующий клапан в положение ON и убедитесь, что газовая горелка зажигается.
Затем поверните газовый регулирующий клапан в положение ON и убедитесь, что газовая горелка зажигается.Замена вывоза мусора | Аплодисменты Сантехника и отопление
Легче понять, что не так с нашей системой удаления мусора, если мы знаем, как она работает.
Здесь мы видим в разрезе стандартный мусоропровод. На рынке представлено множество видов и конструкций вывозов мусора. Ваш мусоропровод может выглядеть не так, как на фотографии, но механика аналогична. Пища поступает сверху через горло. Тарелка с лезвиями вращается при включении, на котором измельчаются продукты. Частицы пищи и вода проходят через узкие щели в боковой части камеры. Слив посудомоечной машины также поступает в камеру через черный порт справа.Если заглушка для посудомоечной машины не была удалена перед установкой, посудомоечная машина не сможет слить воду и может вызвать повреждение устройства, протекание и затопление. Вот почему так важно, чтобы лицензированный сантехник установил ваш мусоропровод, чтобы обеспечить безопасную правильную установку.
Вывоз мусора имеет электрические, водяные и металлические движущиеся части и вибрацию. Это верный путь к катастрофе, если вы ошиблись установщиком.
«Нужна ли новая вывозка для мусора?»
За двадцать шесть лет, что я работаю водопроводчиком, одна из первых вещей, которые клиенты спрашивают меня при обслуживании их вывоза мусора, это: «Нужен ли мне новый вывоз мусора?».Это немного загруженный вопрос и обычно субъективен для конкретного клиента, за некоторыми исключениями. Самый простой способ разбить это на части — разделить службу на две категории: 1. Должен заменить и 2. Может заменить.
Заявление об ограничении ответственности — Электричество опасно и даже смертельно, всегда проконсультируйтесь со специалистом, прежде чем пытаться отремонтировать самостоятельно!
Необходимо заменить: Вы должны заменить мусоропровод в любом из следующих случаев:
- Вывоз мусора не включается. Электричество было проверено, чтобы работать до диафрагмы при включенном переключателе. Нажмите кнопку сброса в нижней части устройства и убедитесь, что она остается закрытой. (Если вы не знаете, что это значит, все в порядке, но вам, вероятно, следует попросить профессионала взглянуть, чтобы избежать возможных травм или смерти, попробовав это самостоятельно.)
- Шлифовальный металл и выключатель перегрузки. Когда ключ вставлен в дно мусоропровода и повернут, слышен скрежет металлический звук даже после нескольких поворотов в обоих направлениях.Это указывает на неисправный подшипник или чрезмерную внутреннюю коррозию. Вторым индикатором этого может быть то, что когда вы включаете выключатель устройства, выключатель перегрузки открывается. (Предупреждение! Никогда не включайте выключатель блока, если ключ для мусора вставлен в нижнюю часть!)
- Сердитый выключатель панелей. Если выключатель панели срабатывает, когда вы включаете выключатель для блока, это означает полное короткое замыкание. Это очень опасное состояние, и квалифицированный специалист должен немедленно его устранить!
- Утечка воды. Утечка воды из-под металлической горловины или из-под нижней части устройства является верным признаком того, что уплотнение плохое и устройство необходимо заменить.
Нажмите кнопку сброса в нижней части устройства и убедитесь, что она остается закрытой. (Если вы не знаете, что это значит, все в порядке, но вам, вероятно, следует попросить профессионала взглянуть, чтобы избежать возможных травм или смерти, попробовав это самостоятельно.)
Утечка воды из-под металлической горловины или из-под нижней части устройства является верным признаком того, что уплотнение плохое и устройство необходимо заменить.Можно заменить:
- Утечка из металлической горловины / вверх означает, что горловина не закрыта должным образом. Мусоропровод не заблокирован должным образом, или необходимо заменить горловину. Я предлагаю, что если горло подтекает, вероятно, будет хорошей идеей пойти дальше и изменить мусоропровод.
- Если устройству более 5 лет и у вас возникают какие-либо проблемы, я предлагаю заменить его. По моему опыту, вывоз мусора длится в среднем 5-7 лет. Это будет сильно варьироваться в зависимости от качества местной воды и типов химикатов, которые используются отдельными людьми.
Запросить бесплатную оценку
Что можно и нельзя делать с удалением мусора
У Insinkerator, известного ведущего производителя мусора, есть простая страница о том, что, по их мнению, приемлемо для их установок.
Не стесняйтесь взглянуть на то, что они говорят по этому поводу, нажав на эту ссылку: http://blog.insinkerator.com/what-not-put-garbage-disposal/
Обслуживая эти устройства и устройства других производителей в течение последних двадцати шести лет, у меня есть довольно твердые мнения по этому поводу. Я считаю, что Insinkerator довольно либерален и чрезмерно оптимистичен в отношении того, что следует отправлять в мусорную корзину. Есть несколько факторов, которые следует учитывать, которые могут помочь вам сделать выбор, который лучше всего подходит для ваших конкретных условий, и тем самым свести к минимуму вероятность того, что вам придется терпеть водопроводчика и его канализационную машину на вашей недавно реконструированной кухне, работающей над вашей новой плиткой.
На что следует обратить внимание, прежде чем выбрасывать определенные продукты в мусорную корзину:
Сколько лет моему дому? Если ваш дом старше, чем фильм «Человек дождя» (1988), скорее всего, вам не стоит забивать еду в мусорное ведро, как уплотнитель для мусора.
Дома старше двадцати пяти лет, как правило, имеют трубопроводы из меди, стальных оцинкованных труб или чугуна. Трубопровод из оцинкованной стали легко отличить по резьбовым концам, которые переходят через сверхплотный поворот на 90 градусов, которые имеют полые внутренние поверхности и узкие входы, которые позволяют собирать частицы пищи.Обычно именно в точке изменения направления, где начинается засорение, и оно продвигается обратно вверх по потоку, как аккордеон, до тех пор, пока последнее отверстие не закроется пищей, которая затем сжимает всю конструкцию.
| Ослабить
винты, удерживающие верх
металлический корпус резервуара, чтобы увидеть,
можно снять и дать больший доступ к короткому ниппелю … …. производители водонагревателей не устанавливают короткие соски после безрукавки… … иначе не ставили бы короткие ниппели … Это
Чтобы снять крышку, нужно приложить немало усилий, по словам Марка, который
связались со мной после того, как ни к чему не привели
представитель. Четный
при снятой крышке изоляцию нужно отрезать или удалить, и
по словам Марка, все еще недостаточно места для большого трубного ключа. | |
| короткий
ниппель на водонагревателе Whirlpool
Изготовлено Craftmaster (AO Smith) ПОЧЕМУ эти фирмы ставят на водонагреватели короткие ниппели ??? Они добавили большая изоляция в верхней части нагревателя, но ниппель той же длины.  .. они экономят деньги … и у вас есть проблема Ресурсы: Производители водонагревателей / свяжитесь с ними и пожаловаться Как обслуживать водонагреватель | |
| Трубка
экстрактор мог
работать в
ниппель с пэкс-футеровкой Существуют разные типы экстракторов труб Купить: | |
| Изображение большего размера | Удалить
короткий ниппель водонагревателя Снять трубку водонагревателя Hard для снятия комбинированного анода Bradford WhiteЕсли только трубный гаечный ключ не работает Вставьте съемник винта в ниппель Затем используйте трубный ключ на ниппеле с серповидным ключом на винте экстрактор Замените канальные замки Knipex для трубного ключа Пример: анодные стержни Bradford White являются комбинированными (подключены к горячей воде сосок), а соски очень короткие Купить: |
| Другой
вариант / для
более длинные ниппели Вставьте болт с квадратным подголовком 5/8 «в ниппель для предотвращения разрушения Или болт с квадратным подголовком 9/16 «в ниппеле с Pex-футеровкой Предотвращение разрушения ниппеля водонагревателя Купить: Knipex швеллерные замки Труба ключи на Amazon | |
| Просто получил письмо от человека, который попробовал этот метод.  .. Он говорит: Гвоздь мог бы
согните … попробуйте вставить отвертку вместо гвоздя | Вариант
для снятия короткого ниппеля водонагревателя на водонагревателе Rheem 1) Просверлите отверстие через ниппель для крепкого гвоздь или болт 2) Используйте лобзик с режущим лезвием по металлу … Прорежьте пазы на 1-1 / 2 дюйма или 1-1 / 4 » труба … большая труба надевается на ниппель гвоздем. 3) Наденьте большую трубу на ниппель водонагревателя … выровняйте прорези гвоздем Может работать Нагревательный ниппель с горелкой Купить: |
| Вариант
для снятия короткого ниппеля водонагревателя Тройник и сквозное отверстие для гвоздя и повернуть большим трубным ключом. Используйте шестигранную втулку вместо тройника, используйте закаленный стержень вместо гвоздя, затем используйте прерыватель Слишком большое давление на ниппель может привести к ослаблению сварного соединения, что в конечном итоге вызвать просачивание воды через верхнюю часть бака | |
| Заменять
короткий ниппель водонагревателя с ниппелем из латуни или нержавеющей стали Я рекомендую латунь для защиты от коррозии, или нержавеющая сталь для устойчивости к коррозии Используйте 6 витков тефлоновой ленты на потоки.  6 витков стандартно для всех подключений водонагревателя, включая TP клапан и анодный стержень и т. д. Купить: Ресурсы: | |
| Заменить
короткий ниппель с более длинным диэлектрическим ниппелем Добавьте 6 витков тефлоновой ленты Предотвращение коррозии между водонагревателем и гибкой соединения Они должны сделать более длинные для новой воды обогреватели Купить: диэлектрические. соски на Amazon диэлектрический ниппель 5 дюймов | |
| Использование
латунные трубы, колена и ниппели при подсоединении медной трубы к
труба оцинкованная Сохранить Стоимость ремонта сантехники Предотвратить электролитическую коррозию / износ оцинкованных труб и засорения Используйте 6 обмоток тефлоновой ленты на резьбе. Не используйте нержавеющую сталь, если в системе есть смягчитель воды.  Умягченная вода будет
реагируют на нержавеющую сталь. Убавьте смягчение. Купить: Латунь. соски на Amazon Латунь локти на Amazon Ресурсы: Низкий напор горячей воды | |
| Линия подачи воды к водонагревателю 3/4 « Для этого типа линии подачи НЕ требуется тефлоновая лента на резьбе. Крепится непосредственно к ниппелю водонагревателя. Купить: Плетеный водонагреватель гибкий подключение водонагревателя | |
| Связанные
ресурсы: Подробнее о погружных трубках | |
Бесконтактный водонагреватель — следует или нет?
Фото: rinnai.com
Строите ли вы новый дом или модернизируете старый (как я), найдите время, чтобы оценить систему горячего водоснабжения. В конце концов, по оценкам, до 30% энергетического бюджета дома расходуется на нагрев воды.
Мой новый «старый дом» был укомплектован старым и ржавым газовым водонагревателем на чердаке, который умирал… ну, мертв.
Вопрос не был в том, «следует ли его заменить?» а, скорее, «следует ли заменить ее на аналогичную модель или новую безтанковую систему?»
Традиционный водонагреватель постоянно нагревает воду в баке, независимо от того, используется ли он.Для сравнения: более новые безбаковые конструкции нагревают воду только тогда, когда на нее есть потребность. Меньше накопленной воды для нагрева означает меньшие затраты — и не будем забывать о более компактной настенной конструкции.
Иллюстрация: SupplyHouse.com
Я провел небольшое исследование по нагреву воды в целом и по нагревателям без резервуаров для горячей воды в частности, и вот что я узнал:
Размер имеет значение:Бесконтактные нагреватели горячей воды доступны в комнатах или размеры всего дома. Подсчитайте, сколько приборов или приспособлений нуждается в горячей воде, чтобы определить размер блока, наиболее подходящего для вашего дома.Мне нужна была система для всего дома.
Схема газобаллонного водонагревателя.
Водонагреватели бывают электрическими или газовыми (природными и пропановыми). Если вы подумываете об электричестве, проверьте требования к напряжению и силе тока. Для работы газовой версии потребуется немного электричества, но более серьезной проблемой будет вентиляция.
Местоположение:Если вы живете дальше на север, ваши грунтовые воды будут холоднее, чем если бы вы проживали в южной или западной части страны.Температура воды влияет на скорость и поток.
Знайте поток:Если вы думаете, что вам нужно будет запустить посудомоечную машину, пока кто-то принимает душ, предположите, что для удовлетворения ваших общих потребностей в воде будет предложена более высокая скорость галлонов в минуту (GPM). Также учитывайте потребление воды: в ванной комнате нужно меньше воды, чем на кухне, посудомоечной машине — меньше, чем в душе, и так далее.
Узнайте о скидках: Многие коммунальные предприятия предлагают льготы, и вы также можете воспользоваться налоговыми льготами штата.
Изучите и то, и другое, чтобы убедиться, что вы имеете на это право, и, если да, то извлекаете пользу в полной мере.
Как правило, безбаковый водонагреватель обойдется вам дороже — от 800 до 1150 долларов (плюс установка) — по сравнению с традиционными водонагревателями с резервуаром от 450 до 750 долларов (плюс установка).
Сопоставьте стоимость вашего устройства с текущими эксплуатационными расходами. Согласно веб-сайту Департамента энергетики США по энергоэффективности и возобновляемым источникам энергии, безбаквальные водонагреватели могут быть на 24-34 процента эффективнее традиционных водонагревателей в виде резервуаров, в зависимости от ежедневной потребности дома в горячей воде.
Расстояние между вентиляционным отверстием водонагревателя и древесиной или горючими материалами: 1 дюйм или 6 дюймов
Расстояние между вентиляционным отверстием водонагревателя и древесиной или горючими материалами: 1 дюйм или 6 дюймов — спрашивают покупатели Вентиляционные отверстия водонагревателя бывают двух типов; металл, одностенные и двустенные.
Обратите внимание: некоторые современные высокоэффективные водонагреватели могут иметь вентиляционные отверстия из ПВХ.
Пожарная безопасность
Металлические вентиляционные отверстия, расположенные слишком близко к дереву или горючим материалам, могут стать причиной возгорания древесины.Для одностенных вентиляционных отверстий должен быть минимальный зазор 6 дюймов, а для двойных стенок, иногда называемых вентиляционными отверстиями «B», должен быть минимальный зазор 1 дюйм. Производитель даже штампует это в вентиляционное отверстие.
Обрежьте слишком плотную древесину
Чтобы исправить это состояние, часто нужно обрезать всю древесину, которая находится слишком близко к вентиляционной трубе, чтобы оставались надлежащие зазоры. Если вентиляционное отверстие является одностенным, то эту задачу может упростить резка древесины или замена одинарной стены на двойную.Иногда вентиляционное отверстие можно немного сдвинуть или сдвинуть, чтобы обеспечить ему необходимый зазор.
Фото двух типов форточек. Металлические дефлекторы с одинарными и двойными стенками.
Отверстия водонагревателя имеют другие требования
Помимо металлических вентиляционных зазоров, существуют требования к установке вентиляционных отверстий из металла и ПВХ. Эти требования содержат требования к свободному пространству от окон, земли и крыши. Также важно, чтобы вентиляционная установка была установлена в соответствии с рекомендациями производителя, а также требованиями норм.На веб-сайте производителей водонагревателей часто можно найти чертежи и требования. Кроме того, к безбаклевым водонагревателям предъявляются особые требования к установке, которым необходимо следовать.
Консультации должным образом квалифицированного сантехнического подрядчика могут помочь в обеспечении требований по установке и нормам.
Кого проконсультировать? Сантехники и квалифицированные разнорабочие.
It is important to be sure that the person and /or company is appropriately qualified professional or company for the task, issue or problem. A thorough check and review, of that persons or company, background, experience, licenses if one is required by government authorities, and insurance for the task, job or work being performed; is wise and is strongly recommended by this website.»/>Домовладельцы, как правило, могут сами создать необходимые зазоры для вентиляционных отверстий водонагревателя.Сантехники, некоторые плотники, а также квалифицированные разнорабочие могут выполнить этот вид работ быстро и недорого.
В некоторых наших статьях мы предоставляем ссылки на продукты, которые могут быть полезны с учетом тематики контента. Мы получаем небольшую комиссию, если вы решите приобрести продукт или услугу после перехода по одной из наших партнерских ссылок, но цена будет такой же для вас.
Визитки Ричарда Третеви — Этот старый дом
Важно то, что внутри
Фото Карлин Райлинг Если сантехника для вас загадка, вы не одиноки.
«Многие люди понятия не имеют, как вода попадает в их здание, как отходят сточные воды, или как их дом нагревается или охлаждается», — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви. «Итак, моя роль за последние сорок лет заключалась в демистификации этого технического мира. А без визитки это практически невозможно. Я большая биссектриса ».
Владея ленточными пилами, вращающимися инструментами, ножовками и многим другим, Ричард разрезал не менее 60 предметов — от мусороуборочных машин и водонагревателей до десятков клапанов и труб.Здесь он объясняет некоторые из своих любимых учебных пособий.
Измельчитель мусора
Фото Энтони Тиеули «Это была моя первая визитка для Ask This Old House , так что это моя первая любовь. Это заставило меня осознать, насколько ценным является вырез для демонстрации того, как все работает — мы могли бы показать лопасти, двигатель и полностью вниз до кнопки сброса внизу.
Это было отличным объяснением того, как отремонтировать мусоропровод.”
Термостатический душевой клапан
Фото Энтони Тиеули«Пожалуй, нет ничего более удивительного в бытовом водопроводе, чем клапан с балансировкой давления для безопасности и комфорта, потому что он принимает горячую и холодную воду и постоянно обеспечивает нужную температуру».
Унитаз с сифонной струей
Фото Энтони Тиеули«Миллиарды унитазов работают безупречно каждый день на основе простого принципа — сифонной форсунки.В конструкции короткая ножка и длинная ножка; вода проталкивается через небольшое отверстие в основании чаши, чтобы запустить сифон — в совокупности все смывается. Это визитка была на The Tonight Show и на AskTOH как минимум десять раз ».
Редукционный клапан
Фото Энтони Тиеули «Это устройство подключается к водопроводу, входящему в здание в районах, где городская вода подается под слишком высоким давлением, превышающим 75 фунтов на квадратный дюйм.
Его подпружиненный сердечник действует как амортизатор, посылая воду с нужным давлением — мы ожидаем от 45 до 50 фунтов на квадратный дюйм — в дом ».
Стандартный стопорный клапан
Фото Энтони Тиеули«Все самые распространенные водопроводные клапаны останавливают и регулируют поток воды, но их конструкция с годами изменилась. Стандарт остановки и отходов клапан, который до сих пор используется для отводных линий в домах, опирается на резиновую шайбу, которая изнашивается в конце концов.Лучшим вариантом является задвижка, у которой гильотинный бронзовый клин вбит в задвижку, чтобы перекрыть воду; давно используется на водопроводе. Но у него тоже есть свои ограничения; со временем электролиз может свернуть нити в закрытое положение ».
Газовый водонагреватель резервуарного типа
Фото Энтони Тиеули «Никакой разрез не дал нам большего пробега, чем старый ржавый водонагреватель.
Это единственный способ увидеть внутри важные компоненты — погружную трубку, анодный стержень и конструкцию стального резервуара — и понять, почему каждый водонагреватель имеет ограниченный срок службы из-за коррозии ».
Шаровой кран
Фото Энтони Тиеули«Изобретение шарового крана было революционным. Он имеет шарик из нержавеющей стали, вставленный рядом со специальным материалом, который никогда не изнашивается.Это явно предпочтительный клапан. Многие сантехники теперь повсюду используют шаровые краны для длительного срока службы ».
Клапан сброса температуры и давления
Фото Энтони Тиеули «Это одно из самых важных устройств безопасности в доме, предназначенное для сброса давления, если в водонагревателе когда-либо возникнет опасное давление. Мы не хотим, чтобы водонагреватели когда-либо снова летели в воздух.
”
Гидравлический разрядник
Фото Энтони Тиеули«Многие жалобы на сантехнику начинаются со слов« Он издает такой шум… », и это обычно связано с тем, что слишком много воды проходит по трубе, а затем внезапно останавливается. Вот здесь-то и появляется ссылка на «гидроудар». Разрядник — это, по сути, камера, которая находится внутри водопроводной системы с неопреновой прокладкой внутри и давлением воздуха с одной стороны и водой с другой.Набегающая вода ударяется о батуте — прокладка, которая действует как амортизатор, пропускает воду ».
12 фактов об этих энергосберегающих устройствах для квартир и кондоминиумов
Бесконтактные водонагреватели прошли долгий путь за последние 10 лет или около того. Треть респондентов (33,2%), участвовавших в нашем эксклюзивном опросе Multifamily Design + Construction за 2019 год, заявили, что они установили безбаквальные водонагреватели в квартире или кондоминиуме за предыдущие 12-18 месяцев.
По словам Брайана Фенске, директора по коммерческим продажам Navien, продажи безбаквальных водонагревателей на общем рынке жилых домов — многоквартирных и односемейных — подскочили с 7–9% в недавнем прошлом до «14–15% в этом году». производитель безбакерных водонагревателей и котлов.
Безбаквальные водонагреватели Navien NPE «группировались» в апартаментах West End Asteria в Бостоне. Фото: Navien Inc.
По словам Стива Страуса, президента инженерной фирмы Glumac, один особенно надежный компонент рынка многоквартирных домов — новые элитные городские многоэтажные дома — уже перешел на безрезервуарные системы.Пять лет назад соотношение количества баков и безбаков в роскошных высотных зданиях, спроектированных Glumac, составляло около 80/20; Сегодня это 50/50, сказал Штраус. Темпы внедрения в этом секторе могут предвещать большее признание на более широком рынке многоквартирных домов.
Спонсором данного отчета является: Navien Inc.
, www.navieninc.com
Несмотря на эти положительные признаки, многие застройщики твердо убеждены в том, что безрезервуарные установки не могут производить достаточно горячей воды для удовлетворения потребностей сотен жителей квартир или кондоминиумов.Они годами пользуются танковыми моделями и не видят причин переходить на безтанковую технику. «Инвесторы могут быть противны риску», — сказал Страус.
Однако, по словам Navien’s Fenske, «те дни прошли». Сегодняшние установки без резервуаров могут обеспечивать постоянный поток горячей воды в течение неограниченного времени. Производители значительно улучшили безбаковые агрегаты, преодолев очевидные недостатки и улучшив производительность до такой степени, что разработчикам, операторам, строителям и инженерам следует рассмотреть возможность их использования в многоквартирных проектах.
Бесконтактный водонагреватель Navien устанавливается компанией Smith Plumbing & Heating, Нашуа, штат Нью-Хэмпшир.
Фото: Navien Inc.
Бесконтактные водонагреватели 101: НАЧНИТЕ С ВНИМАТЕЛЬНОГО АНАЛИЗА ВСЕХ ВАРИАНТОВ
Выбор водонагревателей должен предшествовать всестороннему анализу всех вариантов: бак против бака, газ против электрического, марка против марки, модель против модели. Давайте рассмотрим 12 факторов, которые ваша команда должна учитывать при оценке безрезервуарных водонагревателей для вашего следующего многосемейного проекта.
1. Бесконтактные водонагреватели решают проблему производительности. По словам Фенске, наиболее важным преимуществом безрезервуарных систем является то, что они обеспечивают бесконечное снабжение горячей водой ваших арендаторов и владельцев кондоминиумов. Это связано с тем, что системы без резервуаров мгновенно нагревают воду в зависимости от немедленной потребности, в то время как в системах резервуаров может временно закончиться горячая вода после периода интенсивного использования. Одна вещь, которая вам не нужна, — это сердитые жильцы здания, жалующиеся на холодный душ.
2. Бесконтактные водонагреватели экономят место. По словам Фенске, который также занимается обучением, проектированием и разработкой продукции для Navien, установки без танка обычно занимают на 40–60% меньше места, чем сопоставимые танковые агрегаты. Это особенно важно, поскольку последние стандарты энергетического кодекса требуют более прочных изоляционных рубашек для новых резервуаров, увеличивая их обхват на несколько дюймов.
По словам Штрауса из Glumac, сокращение пространства, необходимого для водонагревателей, примерно вдвое является значительным преимуществом для многосемейных застройщиков, особенно в крупных высотных проектах.Установка в подвале безбаквальных водонагревателей может создать больше места, скажем, для большой комнаты для мытья собак.
3. Бесконтактные водонагреватели просты в установке и обеспечивают надежную подачу горячей воды. Модули Tankless можно заказать в предварительно собранных стоечных системах, что упрощает установку.
Централизованные или зонированные системы обеспечивают резервирование и надежность и часто предпочтительны для больших многоквартирных домов. «Нашим клиентам почти всегда нужны централизованные системы, — сказал Штраус.«При параллельном расположении, если одно устройство выходит из строя, его место могут занять другие».
Страус сказал, что его клиенты избегают использования «рассредоточенных систем». «Они не хотят технического обслуживания, связанного с обслуживанием отдельных безбаквальных обогревателей в каждом жилом помещении», — сказал он.
Бесконтактный водонагреватель Rinnai в стойке. Фото: Rinnai America Corp.
БЕЗОПАСНЫЕ ВОДОНАГРЕВАТЕЛИ ЭКОНОМИЯ ЭНЕРГИИ
4. Бесконтактные водонагреватели имеют высокие показатели энергоэффективности. Стандарт Министерства энергетики США для измерения энергоэффективности аналогичных типов водонагревателей — это единый энергетический коэффициент, или UEF. Чем выше UEF, тем более энергоэффективен водонагреватель.
Согласно Energy Star, газовые водонагреватели без резервуаров имеют коэффициент полезного действия от 0,87 до 0,97 для наиболее эффективных газовых агрегатов, известных как модели конденсационного газа, в которых используется второй теплообменник для нагрева воды с помощью выхлопных газов. Электрические безбаквальные водонагреватели имеют коэффициент полезного действия 0.От 96 до 0,99, в то время как UEF коммерческих резервуарных водонагревателей может варьироваться от 0,80 до 0,90 по данным Energy Star. (Примечание: рейтинг UEF не учитывает стоимость производства и поставки природного газа или электроэнергии.)
5. Бесконтактные обогреватели имеют приемлемый срок окупаемости. Водонагреватели без резервуаров стоят на 30-40% больше, чем системы с резервуарами, хотя эта надбавка значительно снижается — и может даже исчезнуть, когда несколько («групповых») без резервуаров по сравнению с несколькими коммерческими комбинациями резервуаров и котлов.
Системы без резервуаров могут сэкономить 15-25% затрат на электроэнергию по сравнению с системами с резервуарами, в зависимости от типа, марки и конкретных характеристик продукта и модели.
Если ваш проект расположен в зоне обслуживания с высокими тарифами на коммунальные услуги, срок окупаемости будет быстрее. Ваш оценщик, специалист по предварительному строительству или инженер MEP должен взвесить все эти переменные, чтобы определить ожидаемые периоды окупаемости для различных систем, которые вы, возможно, рассматриваете.
«Если вы собираетесь владеть недвижимостью и рассчитываете на стоимость владения в течение более длительного периода окупаемости, безрезервуарная установка будет для вас более выгодной практически в любой ситуации», — сказал Ансли Хьюстон, старший директор коммерческого отдела для Rinnai America Corp., производитель газовых безбаквальных водонагревателей.
6. Бесконтактные водонагреватели могут внести свой вклад в вашу «зеленую» маркетинговую кампанию. Если вы хотите получить экологическую сертификацию, такую как LEED, или продвигать использование бытовой техники Energy Star, вам следует упомянуть о безрезервуарных водонагревателях в своей инициативе по продажам и маркетингу.
«Разработчики в тех частях страны, где природоохранная деятельность обязательна или ценится потребителями, могут показать, что они делают для экономии энергии и воды», — сказал Юлиус Гудман, руководитель отдела маркетинга Stiebel Eltron, производителя электрических безбаквальных моделей.
Бесконтактный водонагреватель Rheem в индивидуальном исполнении. Фотография: « Rheem
»БЕЗБАКОВЫЕ ВОДОНАГРЕВАТЕЛИ ПРОДОЛЖАЮТСЯ БОЛЕЕ 20 ЛЕТ
7. Бесконтактные водонагреватели имеют долгий срок службы. Согласно Министерству энергетики США (https://bit.ly/3b0jqO6), большинство водонагревателей без резервуаров прослужат более 20 лет; сопоставимые танковые агрегаты в среднем 10-15 лет. Это потому, что у безтанковых подразделений нет самой распространенной точки отказа в танковых подразделениях — самого танка.Проверьте гарантию на покрытие работ, деталей и теплообменника.
8. Скоро могут потребоваться водонагреватели без резервуаров.
Безрезервуарные установки могут стать необходимостью, а не выбором, поскольку нормы энергоэффективности ужесточаются. Штраус из Glumac отметил, что резервуарные установки с низким UEF (0,80 или меньше) могут не соответствовать более строгим государственным или местным энергетическим нормам в ближайшем будущем.
9. Безбаковые системы относительно просты в обслуживании. Потребности в обслуживании безрезервуарных водонагревателей во многом зависят от качества подаваемой в них воды.Жесткая вода может оставлять минеральные отложения на теплообменных элементах. Если жесткая вода — единственная альтернатива, установите систему смягчения воды. Баковые водонагреватели, в которых хранятся большие объемы воды, более подвержены накоплению минералов, чем модели без бака.
Один производитель, Navien, использует теплообменники из нержавеющей стали, которые более устойчивы к коррозии из-за минералов в воде, чем более часто используемые медные трубы.
ТАКЖЕ СМОТРИ: Бесконтактные водонагреватели повышают эффективность нагрева воды в кондоминиуме в Индиане
Загрязненный воздух и загрязненное горение также могут быть проблемой в газовых установках, так как воздух, всасываемый для горения, может оставлять отложения в камерах теплообмена.
Следует предпринять надлежащие шаги по установке, чтобы обеспечить чистый воздух для горения газовых приборов. И здесь газовые модели с теплообменниками из нержавеющей стали более устойчивы к коррозии. Для оптимальной работы элементы сгорания следует очищать во время планового ежегодного технического обслуживания.
10. Бензобактовые водонагреватели могут получать скидки за коммунальные услуги. Некоторые газовые компании предлагают скидки для газовых баллонов. Коммунальные скидки на электрические водонагреватели без бака обычно менее доступны.Уточняйте текущие скидки в местной компании.
11. Сегодняшние безтанковые юниты становятся все умнее и умнее. Последние модели без резервуаров имеют датчики, которые обнаруживают колебания спроса и отправляют сигнал интеллектуальным электронным средствам управления, которые автоматически «каскадируют» количество работающих блоков, так что подача горячей воды идет в ногу со спросом. Производители добавляют возможность Wi-Fi во многие модели, что позволяет операционному персоналу удаленно контролировать и настраивать устройства.
Уточните у своего поставщика, так как технология становится все сложнее с каждой минутой.
Бесконтактный водонагреватель Noritz в сборе. Фотография: Noritz
.ПОСТАВЩИКИ НАГРЕВАТЕЛЯ БЕЗБАКОВОЙ МОГУТ ПРЕДОСТАВИТЬ ЭКСПЕРТИЗУ
12. Обратитесь к поставщику водонагревателей без резервуаров. Если вы новичок в безрезервуарных системах или у вас просто возник вопрос, проконсультируйтесь с производителем или дилером, особенно на ранних стадиях проектирования, когда принимаются важные решения.Они готовы дать технический совет, чтобы сделать ваш проект успешным.
Электрический проточный водонагреватель Stiebel Eltron. Фото: Stiebel Eltron
.
