Водогрейный котёл - это... Что такое Водогрейный котёл?

Водогрейный котёл
        устройство для нагревания воды, используемой в системах отопления, вентиляции и горячего водоснабжения зданий и сооружений. Для отопления жилых и общественных зданий применяют чугунные секционные В. к., в которых вода нагревается до температуры не выше 115°С. Теплопроизводительность этих котлов не превышает 1,5 Гкал/ч (1 Гкал/ч = 1,163 Мвт), а давление 0,4 Мн/м2 (4 кгс/см2). Существует несколько конструкций чугунных В. к., но все они собираются из отдельных полых секций особой формы. Внутренние полости каждой секции, в которых циркулирует нагреваемая вода, при сборке котла соединяют сверху и снизу ниппелями. Под двумя собранными комплектами секций, расположенными симметрично, размещаются колосниковая решётка и топка (иногда её делают выносной). В чугунных В. к. допускается применение различного топлива. Из унифицированных секций можно выпускать В. к. трёх типов: КЧ-1, КЧ-2 и КЧ-З с условной поверхностью нагрева от 7,1 до 156
м
2. Стальные В. к. предназначены для нагревания воды до 200 °С при давлении до 2,5 Мн/м2 (25 кгс/см2). Эти котлы имеют теплопроизводительность 4; 6,5; 10; 20; 30; 50; 100 и 180 Гкал/ч. В. к. производительностью 30 Гкал/ч и выше устанавливают в квартальных и районных котельных, а также на теплоэлектроцентралях (см. Теплофикационная электростанция) для покрытия зимних пиков тепловой нагрузки. Из стальных В. к. высокой теплопроизводительности наибольшее распространение получили газомазутные котлы. Эти котлы оборудованы полностью экранированной топкой и имеют конвективные поверхности нагрева (см. Котлоагрегат, Паровой котёл).

         Г. Е. Холодовский.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Водоворот
  • Водоём

Смотреть что такое "Водогрейный котёл" в других словарях:

  • Водогрейный котёл — Водогрейный котёл  котёл для нагрева воды под давлением[1]. «Под давлением» обозначает, что кипение воды в котле не допускается: её давление во всех точках выше давления насыщения при достигаемой там температуре (практически всегда оно выше… …   Википедия

  • водогрейный котёл — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN hot water boiler …   Справочник технического переводчика

  • водогрейный котёл — прямоточный котёл для подогрева воды (без испарения), используемой для центрального отопления или централизованного теплоснабжения. Водогрейные котлы работают, как правило, на газообразном и жидком топливе. Энциклопедия «Техника». М.: Росмэн.… …   Энциклопедия техники

  • ВОДОГРЕЙНЫЙ КОТЁЛ — прямоточный котел, в к ром подогревается (без испарения) вода, используемая для центрального отопления или централизов. теплоснабжения. Чуг. В. к. выпускают тепловой мощностью до 1,75 МВт, вода нагревается до 115 С; стальные В. к. до 210 МВт с… …   Большой энциклопедический политехнический словарь

  • водогрейный котёл-утилизатор газотурбинной ТЭЦ — ГТУ ТЭЦ (для выработки тепла посредством подогрева воды для снабжения внешних потребителей) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы ГТУ ТЭЦ EN hot water heat recovery boiler …   Справочник технического переводчика

  • электрический водогрейный котёл — котёл с электронагревателем — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы котёл с электронагревателем EN electric boiler …   Справочник технического переводчика

  • газовый водогрейный котёл — — [А. С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN gas fired hot water boiler …   Справочник технического переводчика

  • котёл-утилизатор — паровой или водогрейный котёл, не имеющий собственной топки и использующий теплоту отходящих газов какой либо промышленной или энергетической установки. * * * КОТЕЛ УТИЛИЗАТОР КОТЕЛ УТИЛИЗАТОР, паровой или водогрейный котел (см. КОТЕЛ), не… …   Энциклопедический словарь

  • Котёл газотрубный — паровой или водогрейный котёл, у которого поверхность нагрева состоит из трубок небольшого диаметра, внутри которых движутся горячие продукты сгорания топлива.Теплообмен происходит посредством нагрева теплоносителя (как правило, это вода или… …   Википедия

  • Котёл (техника) — У этого термина существуют и другие значения, см. Котёл (значения). В этой статье не рассматриваются атомные реакторы и парогенераторы АЭС. Котёл  конструктивно объединенный в одно целое комплекс устройств для передачи некоторому… …   Википедия

2.

1. Общие сведения, классификация паровых и водогрейных котлов

2.1. Общие сведения, классификация паровых и водогрейных котлов

Котел – это устройство, предназначенное для получения пара с давлением выше атмосферного или горячей воды за счет тепла, выделяемого при сжигании топлива. Основными элементами котла являются топка и теплообменные поверхности. Специальное устройство котла, в котором происходит сжигание топлива, называется топкой или топочной камерой. Некоторые типы котлов, например котлы-утилизаторы, не имеют топки. В этом случае получение пара или подогрев воды осуществляются за счет теплоты горячих газов, образующихся при каком-либо технологическом процессе. Газовый тракт котла, т.е. та часть котла, по которой движутся продукты сгорания, разделен на отдельные газоходы. Взаимное расположение газоходов, определяющее траекторию движения продуктов сгорания и расположение поверхностей нагрева, называется компоновкой. Наиболее распространенными в настоящее время являются П-образная, Т-образная и башенная компоновки. Можно выделить и конвективные газоходы, по которым движутся уже относительно холодные газы.

В котел подается вода, которая называется питательной. Питательная вода в котле нагревается, а затем превращается в насыщенный или перегретый пар требуемых параметров. Под параметрами пара подразумеваются его давление и температура. Основным потребителем водяного пара, вырабатываемого в котельных установках, являются паросиловые установки, а также он может использоваться для технологических нужд.

Преобразование питательной воды в пар происходит в поверхностях нагрева котла. К поверхностям нагрева котла относятся испарительные, пароперегревательные и экономайзерные поверхности. Испарительные поверхности нагрева обычно располагаются в топке котла или непосредственно за ней. В них вода нагревается до температуры насыщения и образуется так называемая пароводяная смесь. Пароперегреватели предназначены для получения перегретого пара.

Барабан котла

Они располагаются за топочной камерой. Экономайзерные поверхности нагрева предназначены для предварительного подогрева питательной воды за счет теплоты уходящих из котла продуктов сгорания. Теплообменные поверхности котла конструктивно могут разделяться на отдельные секции или «пакеты».

К основным элементам котла относятся также барабаны, воздухоподогреватели, горелочные устройства, устройства для регулирования температуры перегрева пара. Барабаны котлов предназначены для отделения насыщенного пара от воды, удаления из него избыточной влаги, а также как устройство, в котором аккумулируется количество воды, необходимое для надежной работы котла. Воздухоподогреватели котла – это поверхности нагрева, в которых происходит предварительный подогрев воздуха, поступающего в топку и необходимого для сжигания топлива. Горелочные устройства – это устройства для сжигания топлива в топке котла. Горелочные устройства современных котлов в первую очередь обеспечивают наиболее эффективное сгорание топлива с точки зрения химических процессов и снижение количества вредных веществ, образующихся в процессе горения и выбрасываемых в атмосферу. К устройствам регулирования температуры перегрева пара относятся теплообменники различных типов и впрыскивающие пароохладители.

Для обеспечения работы современные котлы оснащаются в спомогательным оборудованием, к которому относятся дутьевые вентиляторы, дымососы, золоулавливающее оборудование, оборудование по подготовке топлива и т.п. Совокупность котла и вспомогательного оборудования называется котельной установкой.

Одним из важных элементов котла является каркас, предназначенный для размещения и крепления всех его элементов. Он изготавливается из металлоконструкций и опирается на фундамент или элементы здания.

Для обеспечения безопасности работы персонала, а также для снижения потерь теплоты в окружающую среду на котле предусмотрена обмуровка и тепловая изоляция.

Котлы классифицируются по назначению, паропроизводительности, параметрам пара, типу топочного устройства, способу организации взаимного движения продуктов сгорания и рабочей среды, способу организации движения рабочей среды в поверхностях нагрева и виду сжигаемого органического топлива.

По назначению котлы подразделяются на паровые, вырабатывающие водяной пар требуемых параметров, водогрейные, котлыутилизаторы и энерготехнологические котлы. Они предназначаются для энергетических, производственных, отопительнопроизводственных и отопительных котельных установок.

По паропроизводительности котлы подразделяются на котлы малой производительности, котлы средней производительности, энергетические котлы и котлы большой паропроизводительности энергоблоков ТЭС.

Сборка блоков конвективного перегревателя

По параметрам пара паровые котлы подразделяются на котлы, работающие на низком (0,88 МПа), среднем (1,36, 2,36 и 3,9 МПа), высоком (9,8 и 13,8 МПа), критическом (16 МПа), сверхкритическом (24 МПа) давлении. Достижения современной науки и техники в области получения новых конструкционных материалов и сталей позволили создать новые типы паровых котлов, работающих на суперсверхкритическом давлении (до 30 и более МПа).

Паровые котлы малой паропроизводительности (до 20 т/ч) выпускаются на низкое и среднее давление пара. Они получили значительное распространение и широко используются для технологических и хозяйственных нужд, входят в состав стационарных и передвижных котельно-отопительных установок.

Котлы средней производительности (до 100 т/ч) – это, как правило, котлы среднего давления с умеренной температурой перегретого пара (425–450°С) – широко используются в качестве источника технологического пара на промышленных предприятиях.

Энергетические паровые котлы выпускаются на среднее и высокое давление пара и имеют паропроизводительность от 100 до 640 т/ч. Эти котлы устанавливаются на небольших теплоэлектроцентралях и промышленных предприятиях и предназначаются для выработки электроэнергии, получения водяного пара или горячей воды для технологических нужд и нужд отопления.

Котлы энергоблоков ТЭС (КЭС и ТЭЦ) имеют паропроизводительность до 3600 т/ч и выпускаются на среднее, высокое, сверхкритическое и суперсверхкритическое давление пара. Они предназначены для обеспечения выработки электроэнергии и теплофикации населенных пунктов.

По типу топочного устройства можно выделить котлы, оснащенные слоевой топкой, камерной топкой, циклонной топкой, вихревой топкой, топкой с кипящим слоем, специальными топками для сжигания специфических видов топлива. Котлы, оснащенные вихревыми топками и топками с кипящим слоем, в последнее время имеют множество модификаций и получают все более широкое распространение. Их преимущество перед котлами с камерными топками состоит в том, что они могут сжигать твердое топливо ухудшенного качества и широкую гамму промышленных и бытовых отходов. При этом для них не требуются системы пылеприготовления. Они имеют меньшую металлоемкость и более высокие экологические показатели.

По способу организации взаимного движения продуктов сгорания и рабочей среды котлы подразделяются на газотрубные и водотрубные. Водотрубные котлы в свою очередь выпускаются нескольких модификаций: барабанные с естественной циркуляцией, сепарационные (безбарабанные) с многократной принудительной циркуляцией и прямоточные котлы. В котлах с естественной циркуляцией циркуляция воды осуществляется за счет разностей ее плотности; для обеспечения принудительной циркуляции используются циркуляционные насосы, а движение среды в прямоточных котлах осуществляется за счет напора, развиваемого питательным насосом.

Развитие типов водотрубных котлов показано на рисунке 2.1.

Отличительной чертой водотрубных барабанных котлов является наличие одного или нескольких барабанов с фиксированной границей раздела между паром и водой.

Важным шагом в развитии конструкций паровых котлов явилось изобретение прямоточных котлов (рис. 2.1, д). Прямоточное движение рабочей среды в паровых котлах предложено в конце XIX века русскими инженерами, в том числе Д.И. Артемьевым, который в 1893 году создал судовой прямоточный котел.

Прямоточные котлы не имеют барабана, в них вода, а затем пароводяная смесь и пар (называемые вместе рабочей средой) последовательно проходят все поверхности нагрева котла. В отличие от барабанного типа прямоточные котлы могут работать и при сверхкритическом давлении рабочей среды.

По типу тяги в газовоздушном тракте паровые котлы разделяются на котлы с уравновешенной тягой и наддувом. В котлах с уравновешенной тягой движение продуктов сгорания по газовоздушному тракту принудительное и осуществляется за счет совместной работы дымососа и дутьевого вентилятора. В котлах с наддувом сопротивление газового тракта в основном преодолевается работой компрессора.

Рис. 2.1. Развитие типов водотрубных котлов: а – цилиндрический; б – камерный горизонтально-водотрубный; в – двухбарабанный вертикальноводотрубный; г – однобарабанный факельный вертикально-водотрубный; д – прямоточный; 1 – топка; 2 – барабан-сепаратор; 3 – нижний барабан; 4 – выход пара; 5 – раздающая водяная камера; 5' – коллектор; 6 – трубы котельных пучков; 6' – трубы настенных экранов; 7 – экономайзер; 8 – пароперегреватель; 8' – настенный ленточный перегреватель; 9 – воздухоподогреватель; 10 – колосниковая решетка; 11 – горелка; 12 – вход воды в котел

По виду сжигаемого органического топлива паровые котлы разделяются на котлы, сжигающие твердое, жидкое, газообразное топливо, а также бытовые отходы, дрова, биомассу.

Для маркирования паровых котлов приняты такие обозначения: П – прямоточный; Е – котел с естественной циркуляцией; Пр – котел с принудительной циркуляцией и т д. Например, типоразмер Е-420-140ГМ означает: паровой котел с естественной циркуляцией для сжигания газа и мазута паропроизводительностью 420 т/ч с давлением 140 кгс/см 2 (14 МПа).

принцип функционирования, эффективность, устранение накипи

Основное предназначение водогрейного котла состоит в качественном и быстром нагреве воды, которая используется для самых различных нужд. Прежде всего, для отопления частных домов, горячего водоснабжения, а также для отопления промышленных и общественных зданий и сооружений. Эффективная работа и устройство водогрейного котла непосредственно связаны между собой.

Содержание

Работа и устройство водогрейного котла


Независимости от модели оборудования, все устройства работают одинаково: теплоноситель нагревается до необходимой температуры и передает тепло отопительной системе.

Различают следующие виды водогрейных агрегатов:

  • Газовые.
  • Жидкотопливные
  • Электрические
  • Твердотопливные.

Устройство водогрейного котла конструктивно отличается в зависимости от выбранного вида котла, и, соответственно, в зависимости от используемого топлива, применяют разные горелки. Они могут быть атмосферными встроенными атмосферными или сменными наддувными. Встроенные горелки предусматривают использование только определенного типа топлива. Более удобны сменные горелки, так как они позволяют, в случае необходимости, легко переходить с одного типа горючего на другой.

Факторы, обеспечивающие эффективную работу устройства

Есть несколько требований, которые необходимо соблюдать для эффективной работы водогрейного котла.

Прежде чем описать основные конструкционные и технические характеристики, стоит выделить несколько основных показателей, влияющих на качество работы, которые считаются общими и подходят для любого устройства.

К ним относится схема работы водогрейного котла и такие параметры, как:

Для эффективной работы требуется обратить особое внимание на топку. Она должна иметь достаточный объем для сжигания всего объема загружаемого топлива.

По мнению специалистов, именно этот параметр является важным расчетным показателем, который определяет общее количество механического горючего.

Принцип работы и схема водогрейного котла

Теплоноситель нагревается до 115 градусов и после этого передает тепло отопительной системе. Вода становится паром при температуре 100 градусов, поэтому для предотвращения закипания, в котле постоянно поддерживается высокое давление.

Чем оно выше, тем лучше, так как тогда вероятность возникновения пристеночного закипания уменьшается, а значит образуется меньше накипи.

Независимо от вида топлива, принцип работы водогрейных котлов одинаковый: горючее сжигается в топке, а через ее стенки жар передается воде, которая циркулирует по отопительным трубам. Каждая конструкция разработана таким образом, чтобы обеспечить максимальное сгорание топлива и эффективную теплопередачу.

Деаэраторы атмосферного давления применяются в схемах приготовления питательной воды паровых котлов и подпиточной воды систем теплоснабжения и горячего водоснабжения на ТЭС и в котельных.

Что такое вакуумные деаэраторы, вы можете узнать тут.

В конструкции водогрейного котла могут присутствовать особые конвективные пакеты. Они предназначены для эффективного охлаждения уходящих газов и снижения их температуры.

Поверхность пакетов у качественных систем в состоянии обеспечить снижение температурного режима до 190-200 градусов. Нельзя допускать более низкие температурные показатели, так как появится вероятность образования конденсата.

Если через какое-то время он смешается с отложениями золы, где содержится сера, это может привести к разрушительной сернистой коррозии, соответственно, котел очень быстро выйдет из строя.

Качественная и при этом максимально эффективная работа оборудования определяется высокими показателями надежности и прочности устройства. В процессе работы вода по всем панелям и экранам осуществляет многоходовое движение.

Подобный результат достигается посредством установленных заглушек в коллекторах. Их количеством регулируются параметры скорости движения теплоносителя в приборе. Более подробно данный процесс отражает схема работы водогрейного котла.

Котлы-утилизаторы имеют следующий принцип работы: они генерируют энергию в виде нагретой воды, пара или воздушного потока.

Подробнее о котлах утилизаторах газов, вы можете узнать здесь.

Если приобрести водогрейный котел у серьезного производителя, можно быть уверенным в качестве и долговечности устройства.

Во многом это основано на правильном подборе скоростей передвижения воды, которая дает минимальное сопротивление контура. Это будет минимизировать отложение солей, а также процесс образования накипи.

Влияние сажи и накипи в процессе эксплуатации

Если на поверхности отопительного оборудования образуется слой сажи, ее низкая теплопроводность значительно затруднит передачу теплоты от производимых газов к стенкам отопительного устройства.

Это автоматически приведет к перерасходу топливной массы, к значительному снижению выработки пара, а также горячей воды.

Наличие накипи на стенках при относительно небольшой теплопроводности в значительной степени может уменьшить передачу теплоты от стенки устройства к воде.

Паровой котёл МЗК предназначен для получения насыщенного пара с температурой 175°С и рабочим давлением 0,8 МПа используемого для технологических и отопительных нужд.

Что такое паровой котёл КП, вы можете узнать тут.

Как результат, его стенки достаточно сильно могут перегреться, в некоторых случаях они разрываются, тем самым вызывая аварии котельных устройств.

На основании этого можно сделать вывод, что максимально эффективная работа котла может быть произведена исключительно при регулярной чистке подобного оборудования.

Образования накипи можно избежать только посредством установки специального грязевого фильтра, а также достаточно частых продувок основных элементов оборудования через воздушные штуцера.

Стоит помнить, что подобные мероприятия предоставляют возможность значительно снизить интенсивность образования накипи, но при этом не гарантируется 100%-я защита от нее.

Данный метод будет малодейственным в том случае, если работа оборудования будет осуществляться с использованием жесткой воды. Это говорит о том, что на качестве используемой воды экономить не стоит.

Процесс предварительной водоподготовки поможет увеличить общий срок службы устройства, а также всей тепловой системы.

При этом, в процессе всего срока эксплуатации у водогрейного котла сохранятся достаточно высокие показатели коэффициента полезного действия. Кроме того, это идеальная возможность сэкономить количество расходуемого топлива.

Котлы на отработанном масле. Область применения и виды.

Об устройстве котла на отработанном масле, читайте здесь.

Приобретение водогрейного котла от проверенного производителя гарантирует, что установленные в конструкции насосы обеспечат идеальные скоростные режимы теплоносителя. Также полностью исключается возможность образования накипи, сильного перегрева поверхности, соответственно, предотвращается выход системы из строя.

Промышленные водогрейные котлы

Водогрейный котел – это установка, благодаря которой можно отопить большое помещение или нагреть воду в больших объемах. Работает котел на дизельном топливе, природном газе и мазуте. Применяются такие установки в основном для обогрева и вентиляции больших промышленных помещений. В своей работе водогрейные котлы вырабатывают больше энергии, чем потребляют.

Промышленные водогрейные котлы – очень большие системы для отопления и нагрева воды, которые имеют большую мощность. В доме их использовать не удобно, да и не нужно, потому что они придуманы для помещений других размеров.

Их можно использовать в таких отраслях:
- фармакология;
- пищевая отрасль;
- промышленность, где идет обработка дерева и древесины;
- текстильное производство;
- на паровых кузницах;
- в банях;
- для подогрева нефтяных продуктов для дальнейшего перевоза.

Промышленные водогрейные котлы имеют множество особенностей. Разные виды котлов имеют разные габариты, разную площадь отопления. Они различны по потребляемой мощности и по назначению. Для большей экономии, более эффективно и экологично использовать котлы, которые работают на дизельном топливе или природном газе. Эти котлы называются жидкотопливные, они делятся на два типа: жаротрубные и газотрубные. В таких котлах на поверхности расположены трубки, через которые и происходит обогрев всего помещения.

При покупке промышленных водогрейных котлов нужно учитывать некоторые факторы. Необходимо решить на каком топливе покупать котел. Чаще всего для производства покупают котлы, работающие на природном газе. Но бывают такие случаи, что на производстве нет электричества, тогда лучше взять котел, который работает на угле. Перед тем как покупать котел нужно посчитать площадь отапливаемого помещения, чтобы котел справился с такой работой. Нужно определиться, какой мощностью приобретать котел (максимальная, средняя и маленькая). Если помещение будет не большое, а котел будет стоять максимальной мощности, то это не к чему. Помещение он нагреет как нужно, но денежные траты будут чрезмерно велики. И в конце, следует решить, из каких именно материалов брать котел.

Покупая водогрейный котел для своего предприятия нужно учитывать много особенностей этого агрегата. Водогрейные котлы оснащены множеством установок для безопасной работы, и на этом экономить не стоит. Если правильно рассчитать площадь своего помещения, и остальные затраты, можно значительно сэкономить на покупке водогрейного котла.

Подбор водогрейного котла | Статьи компании «Альба»

Промышленные водогрейные котлы — это мощное оборудование, которое используется для производства горячей воды в больших объемах. Агрегаты этого типа нашли широкое применение как на предприятиях различных отраслей промышленности, так и в жилищно-коммунальном хозяйстве. В первом случае они используются для решения различных технологических задач, выполнение которых невозможно без горячей воды. Если же говорить о сфере ЖКХ, то основным назначением водогрейного котла является теплоснабжение. С этой целью их устанавливают на ТЭЦ. Кроме того, отопительное оборудование данного типа нередко применяют в составе блочно-модульных котельных.

Преимущества водогрейных котлов

Востребованность промышленных водогрейных агрегатов обуславливается множеством преимуществ, которыми они обладают. В первую очередь к их числу следует отнести:

  • экономичность в потреблении топлива;

  • сравнительно невысокую цену;

  • широкую сферу применения;

  • большую номинальную мощность.

Также нельзя не отметить и широчайший модельный ряд. Впрочем, нередко именно этот фактор становится причиной затруднений, поскольку подобрать подходящий котел среди представленного на современном рынке разнообразия не так-то просто. Чтобы не ошибиться с выбором следует ознакомиться с рекомендациями профессионалов, а также основными параметрами и характеристиками оборудования.

Критерии выбора водогрейных котлов

Прежде всего, следует отметить, что в зависимости от конструкции все водогрейные котлы делятся на два вида — газотрубные и водотрубные. Внутри газовых водогрейных котлов установлены специальные трубки, в которые из камеры сгорания поступают дымовые газы. Проходя сквозь нагревательные элементы, продукты горения подогревают теплоноситель, находящийся с внешней стороны трубок. Водотрубные котлы имеют обратную конструкцию, которая также предусматривает использование трубок, однако, находятся они не в емкости с водой, а в камере сгорания. В этом случае нагрев теплоносителя осуществляется при его прохождении по трубкам.

В настоящее время газотрубные котлы используются заметно чаще водотрубных. Связано это с тем, что последние быстрее разогреваются, более безопасны в эксплуатации, предусматривают возможность регулировки в широком диапазоне. Также их отличает более сложная конструкция, в результате чего доступ к некоторым узлам и деталям затруднен. Это следует учитывать при подборе оборудования.

Что касается других параметров выбора водогрейного котла, то это:

  • Максимальная температура нагрева теплоносителя. Водогрейные агрегаты делятся на низкотемпературные и высокотемпературные. Первые нагревают теплоноситель до температуры 115 ºС, вторые способны производить воду температурой 150 ºС и выше. При этом следует отметить, что низкотемпературные котлы экономичнее в использовании, но предъявляют высокие требования к качеству стали, поскольку на внутренней поверхности емкости может образовываться конденсат.

  • Тип топлива. Наибольшее распространение сегодня получили промышленные котлы на газовом топливе, что обусловлено дешевизной топлива. Довольно широко используются и дизельные котлы. Их преимуществом является возможность эксплуатации в автономном режиме без подключения к централизованным инженерным сетям. Реже применяется твердотопливное оборудование, которое может работать на угле, торфе, дровах и т.д. Невысокая популярность этих агрегатов вызвана низким КПД, что сводит на нет все выгоды от использования дешевого твердого топлива.

  • Мощность и производительность. Эти параметры взаимосвязаны — чем выше мощность котла, тем больший объем горячей воды он нагревает за единицу времени. Важно отметить, что несмотря на способность водогрейных котлов выдерживать перегрузку, лучше предусмотреть небольшой резерв. Это позволит предотвратить преждевременный износ агрегата и продлит его эксплуатационный ресурс.

Кроме того, немаловажным фактором, влияющим на выбор водогрейного котла, является цена. И тут следует сказать, что экономить следует разумно. Лучше приобрести оборудование, которое стоит немного дороже, но выпущено надежным, хорошо зарекомендовавшим себя производителем. Как показывает практика, в пересчете на весь срок эксплуатации такие котлы более выгодны, чем дешевые и некачественные агрегаты, которые быстро выходят из строя.

Пиковый водогрейный котел - Энциклопедия по машиностроению XXL

На рис. 8.18 приведена схема сетевой подогревательной установки теплофикационного энергоблока с турбиной Т-250-240. Схема сетевых трубопроводов ТЭЦ секционная, обеспечивающая возможность связи по сетевой воде с соседним энергоблоком. Сетевая вода из обратной линии 1 посредством сетевого насоса первого подъема 2 прокачивается через сетевые подогреватели 3 w 4. Далее сетевым насосом II ступени подъема 5 сетевая вода прокачивается через пиковый водогрейный котел 6 и поступает в тепловую сеть. Предусмотрена рециркуляция сетевой воды насосом 116  [c.116]
Пиковый водогрейный котел (ПВК) рабо тает в пиковом режиме при тепловых нагрузках от минимальной до номинальной, подогревая сетевую воду от 110 до 150"С. Поддержание на входе в ПВК температуры сетевой воды 110°С направлено на повышение температуры стенок трубок и тем самым на снижение низкотемпературной коррозии при работе на мазуте. Постоянная температура сетевой воды на входе 110°С при переменной и более низкой температуре ее после сетевых подогревателей достигается включением насоса рециркуляции, возвращающего часть воды после подогрева на вход в котел. Подмешивание горячей воды (150 С) к более холодной позволяет получить температуру 110°С.  [c.117]

Тепловая мощность блока (турбина + пиковый водогрейный котел) при расчетной  [c.89]

ПВК — пиковый водогрейный котел  [c. 10]

Снабжение потребителей тепла осуществляется с помощью отборов пара из турбины подобно тому, как это делается для регенеративного подогрева питательной воды. Промышленный потребитель обычно использует пар непосредственно из отборов турбин. Для целей теплофикации пар из так называемых отопительных отборов турбины, расположенных на выходе из ЦСД-2, направляется в подогреватели сетевой воды (ПСВ), в трубках которых циркулирует сетевая (отопительная) вода, перекачиваемая сетевыми насосами. Подогреватели сетевой воды устанавливают на электростанции (обычно под турбиной). В очень холодное время, когда требуется повышенная температура сетевой воды, ее после ПСВ направляют в пиковый водогрейный котел (ПВК), а из него  [c.15]

Пиковый водогрейный котел 15  [c.536]

ИС и ВС сетевые подогреватели нижней и верхней ступени ПВК — пиковый водогрейный котел ТК — теплофикационный пучок конденсатора СН1 и СН2 — сетевые насосы КНС — конденсатный насос сетевых подогревателей.[c.110]

Для обеспечения более высокой температуры нагрева сетевой воды в работу включается пиковый водогрейный котел. В случае, если турбина имеет конденсатор с встроенным теплофикационным пучком, последний может быть использован как первая ступень подогрева сетевой воды. Турбина при этом должна работать с ухудшенным вакуумом в конденсаторе.  [c.254]

Сетевая вода, поступающая в пиковые водогрейные котлы, обычно имеет температуру около 70 °С и подогревается в них до 150 °С. Ввиду отсутствия в водогрейном котле -парообразования он не является парогенератором, но в технологической схеме подогрева воды и происходящих при этом процессах, а в значительной мере и в конструкции водогрейный -котел имеет много общего с парогенератором. В нем, так же как и в -парогенераторе, топливо сжигается в топочной камере и выделенное тепло передается экранным и конвективным поверхностям нагрева, в которых вода подогревается до необходимой температуры. Продукты сгорания после утилизации удаляются через дымовую трубу в атмосферу. Дутьевой вентилятор обеспечивает подачу необходимого для горения воздуха. В зависимости от вида топлива применяют рассмотренные в гл. 4 методы подготовки его и подачи в топочную камеру, как и в парогенераторных установках.  [c.297]


Обследования пиковых водогрейных котлов, установленных на ТЭЦ, показали, что число часов работы котлов колеблется в широких пределах и доходит до 5100 ч в год. Температура воды на входе в котел очень редко достигает 104°С и колеблется в пределах 57—100° С. Температура воды на выходе редко достигала 150° С. Среднемесячная нагрузка водогрейных котлов, работающих как в пиковом, так и в основном режиме, не имеет пика нагрузки в холодные месяцы.  [c.205]

По сравнению с энергетическим паровым котлом высоких параметров с учетом вспомогательного оборудования и строительных работ водогрейный котел той же тепловой мощности стоит в несколько раз меньше. Снижение стоимости установленного 1 кет ТЭЦ с турбинами типа Т-50-130 приа,.зц=0,5 и применении пиковых водогрейных котлов достигает 15%.  [c.114]

I — паровой котел 950 т/ч 2 — пиковый водогрейный газомазутный котел 180 Гкал/ч-, 3 — турбина ПТ-200/240-240/13 с генератором 240 Мвт 4 — турбина Р-165-240/13 с генератором 165 Мвт.  [c.212]

Усовершенствование новых тепловых схем современных промышленно-отопительных ТЭЦ требует применения мощных теплофикационных блоков котел—турбина, одновременно с которыми должны сооружаться мощные резервные пиковые котельные, обеспечивающие кроме покрытия пиков отопительных нагрузок также резервирование отборов технологического пара из турбин и покрытие пиков этих нагрузок. Для этой цели в этих котельных необходимо устанавливать кроме водогрейных котлов типа КВ-ГМ-180 также крупные паровые котлы низкого давления. Однако в  [c.147]

Водогрейные котлы применяют для снабжения подогретой водой систем отопления и вентиляции, бытовых и технологических потребителей. Котлы устанавливают в промышленно-отопительных, котельных, а также на ТЭЦ для покрытия пиковых отопительно-вентиляционных нагрузок. Основная их особенность — работа при постоянном расходе сетевой воды и включении непосредственно в тепловую сеть. Нагрузка котлов регулируется изменением температуры входящей и выходящей воды путем изменения форсировки топки. Температура воды на входе в котел 70 °С (в пиковом режиме до 110 С), температура воды на выходе из котла — 150 °С и более (до 200 °С). Основные параметры и технические требования на котлы содержатся в ГОСТ 21563-93 [8] (табл. 1.62—1.63). Котлы предназначены для сжигания газа, мазута и твердого топлива. Для них установлена следующая шкала тепловых мощностей, МВт (Гкал/ч) 4,65 (4) 7,5 (6,5)  [c.105]

Водогрейные котлы, назначением которых является получение горячей воды заданных параметров, применяют для снабжения подогретой водой систем отопления и вентиляции, бытовых и технологических потребителей. Водогрейные стальные котлы, работающие обычно по прямоточному принципу с постоянным расходом воды, устанавливают в промышленно-отопительных котельных, а также на ТЭЦ для покрытия пиковых отопительно-вентиляционных нагрузок. Температура воды на входе в котел 70 °С (в пиковом режиме до 110°С), температура воды на выходе из котла—-150 °С и более (до 200 °С). В пароводогрейных котлах наряду с получением подогретой воды вырабатывается также технологический пар.  [c.333]

ЯМ — переключательная магистраль РОУ—редукционно-охладительная установка ППК — пиковый паровой котел ТП — к паровому потребителю ГВ —теплота е горячей водой ПС и ОС — подаюП(ая и обратная магистрали тепловой сети СП — сетевой подогреватель ПСП — пиковый сетевой подогреватель HI, С////— сетевые насосы I к II подъемов ЯД/С — пиковый водогрейный котел  [c.180]


Сетевая вода из магистрали обратной сетевой воды ТЭЦ сетевыми насосами I подъема H-I подается к нижнему сетевому подогревателю СП-1. В некоторых режимах ее предварительно можно подогреть в теплофикационном пучке конденсатора. После СП-1, если температура сетевой воды соответствует требованию температурного графика тепловой сети, она через байпасные линии сетевыми насосами II подъема СП-П направляется в напорную магистраль прямой сетевой воды ТЭЦ. Если меньше, чем требует температурный график сети, то сетевая вода подается в СП-2, обогреваемый паром с большим давлением и соответственно с более высокой температурой конденсации. В большинстве случаев сетевую воду в обоих сетевых подогревателях нагревают до 100—120 °С. Поэтому при необходимости иметь еще более высокую температуру сетевой воды, например, в очень холодное время, ее после двух сетевых подогревателей направляют в пиковый водогрейный котел (ПВК). В нем сжигается дополнительное топливо и вода нафевается до 140—200 °С в соответствии с потребностями конкретного теплового графика.  [c.208]

Трубная часть котла состоит из сварных змеевиковых 6. Пиковый водогрейный котел секции, подключенных к рас- ПТВМ-50-1  [c.15]

Я/( — котельный агрегат Яе — пароперегреватель котла 7 — турбина Г — генератор /С —конденсатор /СЯ — конденсатный насос ЯЭ — подогреватель эжекторной установки /tУ —подогреватель воды паролт из уплотнений Д —деаэратор Я,, Яз. Яе, Я — подогреватели высокого давления ОД охладитель дренажа ЛЯ — дренажный насос СЯ, н СЯа — сетевые подогреватели ДЯС — дренажный насос сетевой ЯЯ — питательный насос Пь Яе, Я — подогреватели низкого давления Я5/С — пиковый водогрейный котел СН и СЯг — сетевой насос О Г — отопительная тепловая нагрузка ОВ — обессоленная добавочная вода. 1—7 — регенеративные  [c.25]

Подогрев сетевой (теплофикационной) воды до 110—115°С производится в сетевых подогревателях СП1 и СП . В зимнее время для ПчОдогрева воды используется встроенный в конденсатор К отдельный пучо1К. При низиих наружных температурах, когда количества тепла, получаемого из теплофикационных отборов, недостаточно для подогрева сетевой воды до 150°С, включается в работу пиковый водогрейный котел ПВК. В летний период сетевая вода, идущая на горячее водоснабжение, подогревается только паром второго теплофикационного отбо(ра давлением 0,049—0,0147 МПа (0,5—1,5 кгс/см ).  [c.26]

Я/С —котлоагрегат ПТ — паровая турбина Г —электрический генератор Я, Я, Яз Я, Я П . Я, —подогреватели системы регенерации Л —деаэратор л — конденсатор ГЯ — потребитель тепла СПК —сетевая подогреватель в конденсаторе СП2 и СЯ/ —сетевые подогреватели ЯВЛГ—пиковый водогрейный котел КН ПН ДН СН Л СЯ —насосы конд >нсационный, питательный, дренажный, сетевой воды и конденсата сетевых подогревателей.  [c.245]

Пиковый водогрейный котел ПТВП-100 имеет натрубную облегченную обмуровку с применением стальных листов, непосредственно примыкающих к экранным трубам. Поверх листов укладываются 2 слоя минераловатных плит общей толщиной 100 мм и производится по металлической сетке магнезиальная обмазка. Общая толщина обмуровки 120 мм, вес 85 кг/м . Металлические листы являются достаточно надежными в длительной эксплуатации.  [c.320]

Рис. 49. Пиковый водогрейный теплофикационный котел типа ПТВМ-50-1
В пиковых водогрейных котлах сетевая вода обычно имеет температуру на входе около 70° С она подогревается до 150° С Ввиду отсутствия в водогрейном котле парообразования он не является парогенератором. Вместе с тем в технологической схеме подогрева воды, а в значительной мере и в конструкции и происходящих в нем процессов водогрейный котел имеет много общего с парогенерато-  [c.227]

Обследования пиковых водогрейных котлов, установленных на ТЭЦ, показали, что число часов работы колеблется в широких пределах и доходит до 5100 ч в год. Температура воды на входе в котел очень редко достигала 104 °С и колебалась в лределах 57—100 °С. Температура воды при выходе редко достигала 150 °С. Среднемесячная нагрузка водогрейных кот-  [c.223]

Пример расчета основных характеристик растопочного мазутного хозяйства ТЭС с дополнительными пиковыми водогрейными котлами. Исходные данные на Казанской ТЭЦ-2 установлено шесть котлов БКЗ-210, три котла СП-230, один котел СП-220, два котла ПТВМ-180.  [c.93]

I - - паровой котел 480 т ч-, 2 — пиковый водогрейный газомазутный котел 180 Гкал ч 3—турбина ПТ-75/90-130/13 [c.211]

В качестве основного оборудования в районных водогрейных котельных широко применяются газомазутные башенные водогрейные агрегаты типа ПТВМ (пиковый теплофикационный водогрейный мазутный котел) производительностью 58,116 и 210 ГДж/с (50, 100 и 180 Гкал/ч)—см. табл. 4,20-4.22 [7].  [c.357]

К схемам эксплуатационных промывок пиковых и водогрейных котлов предъявляются те же требования, что и к схемам для энергетических котлов минимальный объем монтируемых трубопроводов и врезок в котел, малая мощность насосов при условии обязательной выдержки необходимых скоростей, минимальный водяной объем схемы, свободное дренирование всех трубопроводов. Одновременное выполнение всех этих требований для существующих конструкций 1ПИК0ВЫХ и водогрейных котлов невозможно. Поэтому на практике используются три варианта схемы (рис. 2-12).  [c.36]


Обозначения ПТВМ — пиковый, теплофикационный, водогрейный, мазутный ТВГМ —теплофикационный, водогрейный, газомазутный КВ—ГМ —котел водогрейный, газомазутный КВ—ТС— котел водогрейный, теплофикационный, слоевой.  [c.421]

Примечания 1. КВ — котел водогрейный, ТС или ГМ — теплофикационный слоевой или на газе (мазуте), ПТВМ — пиковый, теплофикационный, водогрейный, мазутный число — тепловая про 13водительность — Гкал/ч.[c.88]


Водогрейный котел – 100 фото монтажа котла и подвода необходимых коммуникаций

Котёл – немаловажная составляющая системы отопления, от которой зависит эффективность ее работы. Сегодня одним из самых распространённых видов отопления является водяное, что объясняет растущую популярность использования водогрейных котлов.

В продаже можно увидеть самые разные агрегаты, отличие между которыми состоит в используемом теплоносителе, конструкционном исполнении, технологии установки и т.п.

Предназначение

Водогрейный котёл применяется для обогрева малогабаритных строений, коттеджей и таун-хаусов. Обычно подобные агрегаты применяют при отсутствии центральной отопительной системы или в ситуации нецелесообразности строительства котельной. Помимо отопления их используют в системе горячего водоснабжения.

Водогрейный котёл – это прибор для нагрева воды под давлением, т.е. без возможности ее кипения.

Теххарактеристики

К основным характеристикам водогрейных котлов относятся:

Теплопроизводительность (тепловая мощность)

Это количество тепловой энергии, которое может быть передано теплоносителю за единицу времени. Единица измерения теплопроизводительности – киловатт. Данный показатель можно найти в паспорте изделия.

В зависимости от тепловой мощности котлы бывают малой, средней и большой мощности.

Температура теплоносителя

Выделяют номинальную и минимальную температуру воды на входе в котёл. Номинальная температура – это температура, которую должен обеспечивать прибор в условиях нормального режима функционирования. Обычно она колеблется в промежутке от 60 до 110°С.

Минимальную температуру нужно соблюдать во избежание возникновения низкотемпературной коррозии трубопровода из-за образования в нем конденсата.

Максимальная температура на выходе из котла – это такой ее уровень, при котором не происходит кипение теплоносителя. Обычно это 110-115°С.

Агрегат именно с этим показателем предназначен для индивидуального использования. Но существуют и изделия с более высоким значением максимальной температуры. Ими оснащают ТЭЦ.

Градиент. Это разница температур воды на входе в котёл и выходе из него. Обычно его значение равно 50-55 °С. На показатель градиента оказывает влияние материал, из которого изготовлено оборудование.

Разновидности

Современные водогрейные котлы устроены примерно одинаково. Они могут отличаться по производителю (отечественные и зарубежные) и по мощностным характеристикам.

Говоря о конструкционном исполнении, все котлы делятся на:

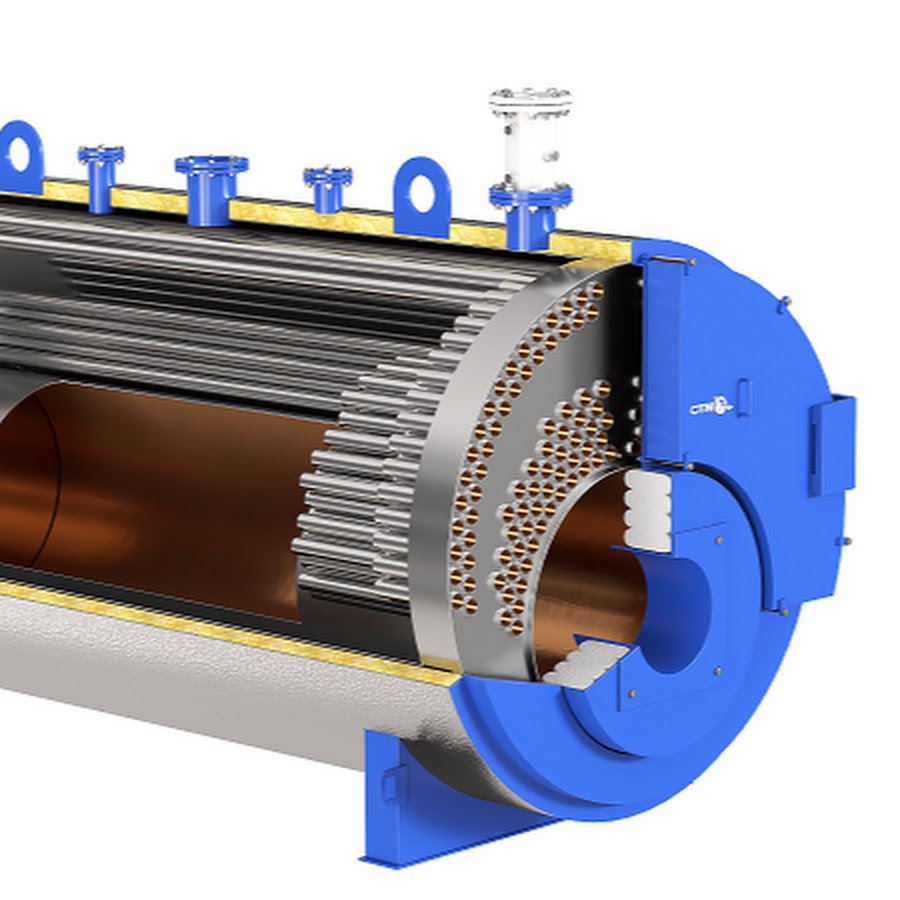

Жаротрубные

Особенностью таких моделей является наличие особых трубок, по которым происходит движение нагретых продуктов сжигания топлива. Принцип работы жаротрубного котла заключается в использовании горелок-автоматов, оборудованных дутьевыми вентиляторами.

Водотрубные

Схему таких водогрейных котлов отличает наличие специальных кипятильных трубок, по которым движется вода. Нагревание происходит путём сжигания энергоносителя. Прогрев котла данного вида происходит довольно быстро и его легко регулировать.

Также здесь предусмотрена возможность серьёзных перегрузок. Неоспоримое достоинство водотрубных отопительных устройств заключается в низкой вероятности их взрыва.

Что касается числа контуров, большинство котлов имеют два контура. Но также есть и одноконтурные изделия. Если котёл двухконтурный, то подача теплоносителя будет осуществляться и в систему отопления, и в водопроводную сеть.

Кроме этого, некоторые модели могут быть оснащены циркуляторами для обеспечения более интенсивного водооборота. В конструкцию котла также может входить расширительный бак.

По типу применяемого топлива водогрейные котлы делятся на:

Котлы на твёрдом топливе. Энергоносителем может выступать уголь, дерево или опилки. Агрегаты подобного типа применяются в бане, сауне, даче, так как требуют значительного пространства под размещение.

Котлы на жидком топливе. Это может быть солярка, мазут, машинное масло. Область применения – отопление частных домов и коттеджей.

Газовые котлы. Топливом выступает природный или сжиженный газ. Установка водогрейных котлов такого типа характерна для домов, таун-хаусов и даже квартир.

Котлы на электричестве. Электрические водогрейные котлы монтируют в небольших коттеджных зданиях и в квартирах.

На фото водогрейных котлов видно, что в зависимости от способа установки, они могут быть:

  • Напольными.
  • Настенными.

Рекомендации

Существуют следующие правила эксплуатации водогрейных котлов:

  • Водогрейный котёл требует проведения систематических проверок и регулировок, причём делать этого обязан специалист.
  • Устанавливать и налаживать работу котельного оборудования должен профессионал.
  • Котёл нуждается в режимной наладке раз в три года.

Фото водогрейного котла

Также рекомендуем посетить:

3 различия между бойлером и водонагревателем

В вашем доме много различных компонентов, которые помогают обеспечить его эффективную работу, поэтому вы легко запутаетесь, услышав определенные термины, которые кажутся похожими. Это особенно актуально, когда вы слышите термины котел и водонагреватель .

Как правило, эти два термина считаются одним и тем же, и многие люди считают, что они выполняют одни и те же функции. Однако есть некоторые различия, которые следует понимать и которые помогут вам понять, какой из этих двух вариантов лучше для вас.

Что такое водонагреватель?

Если у вас дома есть большой резервуар для хранения воды, то это водонагреватель. Он удерживает воду и использует газ или электричество для нагрева воды, поддерживая ее при определенной температуре до тех пор, пока она не понадобится домовладельцу.

Горячая вода распределяется в случае необходимости, например, для принятия ванны или душа, стирки одежды или мытья посуды. Когда горячая вода выходит из бака, собирается больше холодной воды, чтобы нагреть ее и использовать позже.

За что отвечает котел?

Хотя это похоже на то, что он может помочь нагревать воду, есть гораздо больше функций, на которые способен котел. Котел можно эффективно использовать для обеспечения тепла с целью создания воды или просто обогрева дома.

Если в вашем доме есть система воздушного отопления или лучистого отопления, котел можно использовать для обогрева воздуха или полов. Это отличный способ обеспечить комфорт вашей семьи зимой.

Котел VS Водонагреватель

Котел - это водонагреватель, а водонагреватель - это бойлер, верно? Многие люди используют слово «бойлер» для обозначения любого типа водонагревательных приборов. Однако бойлер не работает как водонагреватель, и наоборот. Домовладельцы в Ковингтоне и Северном Кентукки знают все о холодной погоде и о том, как важно обеспечить надлежащий уход в собственном доме. Потратьте время на то, чтобы распознать различия между различными компонентами, чтобы вы знали, что лучше для вас.Если вы перепутаете эти два понятия, это может усложнить процесс поиска и устранения неисправностей и затруднить общение между вами и специалистом по отоплению. Давайте рассмотрим три различия между бойлером и водонагревателем, ниже:

1. Котел быстро нагревает воду

Котлы, заполненные медными трубами, представляют собой сложные отопительные приборы, превращающие воду в пар. Они быстро нагревают воду для двух различных целей: для горячего водоснабжения и отопления дома и обычно работают от электричества, природного газа, пропана или мазута.Система бойлера нагревает воду до кипения, а пар используется для передачи тепла по всему дому.

2. Водонагреватель нагревает и накапливает воду

Вода обычно нагревается примерно до 125 градусов. В нем поддерживается постоянная температура до тех пор, пока она не понадобится - например, когда кто-то в вашем доме принимает душ, моет посуду или стирает. Вода забирается из верхней части резервуара и проталкивается по вашим трубам. Затем холодная вода заливает дно вашего водонагревателя для нагрева.Ключевым моментом здесь является то, что водонагреватель хранит воды до тех пор, пока она не понадобится в определенной области дома, в то время как бойлер не накапливает воду - он просто нагревает воду, когда вода проходит по трубам.

3. Водонагреватель с тепловым насосом более эффективен.

Этот тип водонагревателя забирает тепло из воздуха, что делает его более экономичным. Тем не менее, это потенциально может стоить больше денег и может потребовать большего обслуживания. Помните об этом при выборе подходящего водонагревателя для своего дома, но знайте, что первоначальные затраты и затраты на эффективность, вероятно, со временем выровняются.

В Rusk Heating & Cooling мы исключаем все догадки и помогаем вам со всеми вашими потребностями в обслуживании. Если вам нужна помощь в поддержании тепла и комфорта в вашем доме этой зимой, мы здесь для вас. Если у вас возникли проблемы или вы хотите установить новый котел, мы являемся специалистами по ремонту нагревателей Covington. Звоните (859) 405-0414.

Чтобы узнать больше о различиях между бойлером и водонагревателем, позвоните в Rusk Heating & Cooling по телефону (859) 405-0414.И помните, домовладельцы доверяют Rusk обслуживание и ремонт систем отопления и охлаждения более 150 лет!

Котлы

против водонагревателей: в чем разница?

Для большинства людей горячая вода - не предмет роскоши; это незаменимая вещь для повседневных дел, таких как приготовление пищи, купание и стирка. Таким образом, вашему дому совершенно необходима эффективная система водяного отопления, такая как бойлер или водонагреватель. Но ... в чем именно разница между бойлером и водонагревателем?

Котел - это то же самое, что водонагреватель? Нет, не совсем так.Оба они, как следует из названия, нагревают воду. Однако бойлеры и водонагреватели делают это по-разному.

В этой статье мы определим их, исследуем их функции и различные типы каждого из них и, надеюсь, поможем вам решить, какой из них лучше всего подходит для вас.

Что такое котел?

Название вводит в заблуждение, потому что бойлер на самом деле не кипятит воду. Вместо этого бойлер превращает воду в пар. Котлы можно использовать не только для нагрева воды, но и для обогрева дома и даже для выработки электроэнергии.

Котлы очень быстро нагревают воду и, как и водонагреватели, доступны в баке и без бака. Однако, в отличие от водонагревателей, в некоторых котельных установках есть накопитель горячей воды.

(Примечание: когда дело доходит до бойлеров, в баках хранится холодная вода, а в цилиндрах - горячая.)

Различные типы бойлеров

  • Комбинированный - комбинированные котлы поставляют тепло для вашего дома и горячее водоснабжение. . Здесь нет ни бака для холодной воды, ни баллона с горячей водой, поэтому требуется мало места.И он обеспечивает неограниченное количество горячей воды.
  • Система - системный котел не требует резервуара для холодной воды, но имеет резервуар для горячей воды. Вода поступает прямо из магистрали, затем нагревается и хранится в вашем баллоне. Емкость горячей воды ограничена ее размером, который можно выбрать, и если она закончится, вам придется подождать, пока эта холодная вода нагреется и снова будет храниться.
  • Обычный - обычный бойлер имеет как резервуар для холодной воды, так и резервуар для горячей воды, поэтому он занимает гораздо больше места.Он отлично подходит для больших домов, где может быть открыто несколько кранов одновременно. Одним из примеров может быть, когда один человек моет посуду, другой принимает душ или стирает стирку.
  • Конденсационные - конденсационные котлы - это не тип котла, а скорее атрибут, который может иметь котел. Конденсационные котлы иногда более энергоэффективны, чем другие типы, поскольку они сохраняют тепло, которое уходит из дымоходов - для удаления токсичных газов, образующихся при нагревании воды газом - присутствующего в неконденсирующихся котлах.Другие типы котлов также могут одновременно быть конденсационными котлами.

Обслуживание котла

Правильное обслуживание продлит ваш котел как можно дольше. Если вы обслуживаете котел самостоятельно, вам следует сосредоточить внимание на следующих областях:

  1. Следите за чистотой вентиляционных отверстий и дымоходов, если они у вас есть
  2. Ежемесячно проверяйте уровень воды - недостаток воды может нанести серьезный ущерб
  3. Проверка на утечки
  4. Удаление накипи - горячая вода приводит к образованию накипи, которую вам необходимо очистить
  5. Смазывайте движущиеся части каждые шесть месяцев
  6. Промывайте всю воду каждые шесть месяцев и тщательно очищайте

Финансирование Следующий проект благоустройства дома

Готовы ли вы к следующему ремонту дома?

Далее, давайте объясним, что такое водонагреватель.Не путать с бойлерами, водонагреватели служат иным целям, чем бойлеры.

Что такое водонагреватель?

Водонагреватели более просты, чем бойлеры, так как у них всего одна задача: нагреть питьевую воду. Эта вода затем используется для душа, стиральных машин, мытья посуды и многого другого.

Различные типы водонагревателей

Двумя основными типами водонагревателей являются обычные водонагреватели и водонагреватели без резервуара, но есть также несколько других типов водонагревателей, описанных ниже.

  • Обычные: обычные водонагреватели имеют резервуар, в котором вода хранится и нагревается с помощью газа или электричества. Свежая холодная вода поступает через дно резервуара и нагревается до определенной температуры, при которой она остается готовой к использованию.
  • Tankless : безбаковые водонагреватели, также известные как водонагреватели «по требованию», нагревают воду очень быстро, что компенсирует отсутствие накопления горячей воды. Более того, им требуется меньше места.К другим типам водонагревателей относятся:
  • Тепловой насос / гибрид - тепловой насос или гибридный водонагреватель часто более энергоэффективен, чем другие виды водонагревателей, поскольку они используют тепло земли или воздуха. Но имейте в виду: из-за этого водонагреватели такого типа не подходят для использования в холодных помещениях.
  • Солнечная энергия - предназначены для использования с солнечными тепловыми панелями (которые не производят электричество), которые забирают тепло от солнца и передают его водонагревателю.Их лучше всего использовать в более теплых и солнечных регионах.

Обслуживание водонагревателя

Как и бойлеры, водонагреватели требуют технического обслуживания для более эффективной работы и продления срока их службы. Это означает регулярный слив, промывку, удаление отложений и т. Д. - самостоятельно или профессионально.

Для тщательного шестиэтапного технического обслуживания водонагревателя This Old House рекомендует следующие шаги. (В статье также есть фотографии для каждого шага, которые должны значительно помочь вам, если вы планируете выполнять работы по техническому обслуживанию самостоятельно).

  1. Проверьте клапан - убедитесь, что ваше питание отключено, а водяной клапан закрыт. На короткое время приподнимите язычок, слейте немного воды и отпустите. Подача воды должна прекратиться. Если этого не произошло, возможно, необходимо заменить клапан.
  2. Проверьте анодный стержень - главное, что вы ищете, это кальций. Если он покрыт покрытием, вы захотите его очистить.
  3. Слейте воду из резервуара и удалите осадок - слейте воду в ведро, затем слейте в резервуар немного свежей воды, чтобы она смешалась с осадком на дне.Повторяйте, пока вода в ведре не станет чистой.
  4. Отрегулируйте температуру (опция) - более низкие температуры сэкономят вам деньги. Найдите шкалу температуры сбоку резервуара и поверните отверткой с плоским жалом.
  5. Изолируйте трубы - изоляция горячей трубы поможет сохранить тепло, а изоляция от холода предотвратит образование конденсата в теплую погоду. Убедитесь, что изоляционная пена для труб соответствует диаметру ваших труб.
  6. Изолируйте обогреватель - с помощью изолирующего покрытия накройте все, кроме органов управления и верхней части масляных или газовых обогревателей.Закрепите края к резервуару лентой из фольги.

Вам нужен бойлер или водонагреватель?

У всех имеющихся вариантов бойлеров и водонагревателей столько же сходств, сколько и различий. Поэтому сложно выбрать подходящий вариант для вашего дома и ваших индивидуальных потребностей.

В конечном итоге все сводится к индивидуальным обстоятельствам и выбору. Вот некоторые важные факторы, которые следует учитывать при выборе бойлера или водонагревателя:

  • Какой климат в месте вашего проживания?
  • Сколько места у вас есть для его хранения?
  • Сколько человек будет пользоваться вашей системой водоснабжения?
  • Вам нужен доступ к горячей воде по запросу?

Одна константа заключается в том, что при надлежащем уходе и техническом обслуживании любая система водяного отопления, которую вы выберете, легко прослужит вам от 10 до 20 лет - или даже больше! Ознакомьтесь с этим ресурсом от Energy.gov для серьезной поломки всех типов систем водяного отопления, включая то, сколько вы можете рассчитывать на срок службы каждой из них. (К вашему сведению, котлы называются «косвенными».)

Конечно, вы могли бы сэкономить время, деньги и проблемы и полностью отказаться от горячей воды. В конце концов, кто не любит холодный душ в середине декабря?

Если вы предпочитаете не холодный душ, но подумываете о замене бойлера или водонагревателя, вас, вероятно, беспокоят расходы на покупку системы водяного отопления для вашего дома.Заполните нашу форму из 5 вопросов, чтобы в течение 30 минут (или меньше) получить одобрение вариантов финансирования ремонта дома Ygrene. В отличие от холодного душа, они не причиняют ни малейшей боли. А при более низких процентных ставках, чем другие традиционные варианты финансирования, у вас могут остаться деньги на что-то немного более интересное, чем бойлер или водонагреватель!

Котлы против водонагревателей: в чем разница?

Некоторым домовладельцам может быть непонятно, в чем разница между бойлером и водонагревателем.В функциях бойлеров и водонагревателей есть некоторая перекрестная черта, но эти два прибора не одно и то же. Оба прибора нагревают воду, которую используете вы и ваша семья, но бойлеры также обеспечивают тепло для вашего дома, а водонагреватели - нет.

Мы объясним разницу более подробно и обсудим обе эти бытовые приборы, чтобы вы понимали, что работает за кулисами, чтобы нагреть вашу воду или, в случае бойлеров, нагреть вашу воду и ваш дом.

Что такое бойлер?

Давайте начнем с объяснения, что такое бойлер и для чего он служит.Бойлер обеспечивает как горячую воду, так и отопление коммерческого здания или жилого дома. Если говорить о жилых помещениях, это означает, что когда у вас есть бойлер, горячая вода для душа, посудомоечной и стиральной машины и т. Д. Поступает из одного источника, который обеспечивает тепло для всего вашего дома.

Это подводит нас к одному из основных отличий бойлера от водонагревателя. С водонагревателем вам понадобится другое средство обогрева вашего дома, например, печь. Бойлер не только нагревает воду для использования в бытовой технике и душевых по всему дому, но и использует горячую воду для обогрева дома всякий раз, когда вы включаете тепло в холодные месяцы.

Обычно тепло поступает через радиаторы плинтуса или теплые полы. Хотя название «бойлер» предполагает, что вода кипит, большинство бытовых котлов не нагревают воду до такой степени.

Давайте взглянем на несколько различных типов котлов, которые вы увидите сегодня на рынке.

Высокое давление по сравнению с низким давлением

Если вы покупаете котлы, вы можете увидеть разницу между установками высокого и низкого давления. Однако здесь не нужно принимать решение, если вы выбираете котел для своего дома.Когда дело доходит до систем отопления жилых помещений, в стандартную комплектацию входят агрегаты низкого давления. Агрегаты высокого давления, которые превышают 160 фунтов на кв. Дюйм для воды, более распространены в коммерческих приложениях и требуют частого контроля, поскольку они могут вызвать проблемы с безопасностью.

Стандартные и комбинированные установки

Стандартный котел в доме будет включать резервуар для хранения холодной воды и резервуар для горячей воды. Эта установка занимает довольно много места, но она хорошо работает для больших домов или домашних хозяйств, которые используют много горячей воды, особенно одновременно.

Другой вариант, который следует рассмотреть - комбинированный котел, обычно называемый «комбинированный котел». Этот тип бойлера нагревает ваш дом так же, как и стандартный бойлер, но вместо того, чтобы накапливать горячую воду, к которой вы можете получить доступ через смесители и бытовые приборы в доме, он нагревает воду по запросу, когда она вам нужна. Отсутствие резервуаров для хранения означает, что эти котлы занимают меньше места. Комбинированные котлы можно рассматривать как вариант, аналогичный безбаквальным водонагревателям, о которых мы поговорим ниже.Разница в том, что, поскольку они являются котлами, они также отапливают ваш дом.

Что такое водонагреватель?

Мы говорили о бойлерах и о том, как они работают, поэтому давайте теперь обратимся к водонагревателям. Водонагреватели, как и бойлеры, обеспечивают горячую воду для использования по всему дому, когда вы хотите принять душ, помыть руки или запустить посудомоечную машину. В отличие от бойлеров, это единственное предназначение водонагревателя. Водонагреватели не играют роли в обогреве вашего дома.

Домохозяйства, использующие водонагреватели вместо бойлеров, имеют другие средства отопления дома. Для большинства домашних хозяйств в Северной Америке это означает печь, хотя тепловые насосы также распространены. Печи бывают разных типов и получают энергию от природного газа, электроэнергии или мазута. Независимо от используемого топлива, печь продувает нагретый воздух через воздуховоды вашего дома, а теплый воздух поступает в комнаты вашего дома через регистры или решетки в системе приточной вентиляции.

Если у вас есть печь или другое средство обогрева дома, вы можете рассчитывать на водонагреватель для обеспечения горячей водой вашего дома.Сегодня на рынке представлены два основных типа водонагревателей: обычные накопительные водонагреватели, также называемые водонагревателями, и модели по запросу или без резервуаров.

Водонагреватели резервуаров

Водонагреватели стандартные - самый популярный вид водонагревательной системы в домах. Они включают в себя резервуар, который нагревает воду и поддерживает ее постоянно, вместимостью от 20 до 80 галлонов. Когда вы включаете раковину или душ, горячая вода течет из водонагревателя, который обычно находится в подвале, гараже или кладовке где-нибудь в вашем доме, через водопроводные трубы к смесителю.

Когда горячая вода покидает резервуар, он начнет наполняться холодной водой на дне. Для многих домашних хозяйств этой системы достаточно для подачи горячей воды, когда это необходимо. Некоторые семьи, однако, могут иногда использовать горячую воду быстрее, чем бак может нагреть больше. Когда это произойдет, вы можете временно исчерпать запас горячей воды.

Это явление обычно возникает, когда несколько человек в доме одновременно требуют горячей воды. Если вы когда-нибудь принимали душ, пока кто-то мыл посуду или принимал душ в другой ванной, и замечали, что вода меняется от приятно горячей до ледяной, значит, вы испытали это ограничение на собственном опыте.

Бесконтактные водонагреватели

Водонагреватели без резервуаров или по требованию не хранят горячую воду в резервуаре. Вместо этого они нагревают воду только тогда, когда вы включаете приспособление или кран, которые этого требуют. Холодная вода проходит через систему без резервуара, которая занимает часть места стандартной модели резервуара и быстро нагревается при прохождении через нее.

Поскольку водонагреватели без резервуаров нагревают воду только по мере необходимости, они имеют тенденцию быть более энергоэффективными. В некоторых случаях они также могут более эффективно справляться с потребностями в горячей воде.Однако с производительностью от двух до пяти галлонов в минуту безбаквальные водонагреватели имеют некоторые ограничения в том, сколько горячей воды они могут одновременно подавать.

Установки для точек использования представляют собой разновидность безбаквальных водонагревателей. Вместо одного мощного агрегата, который нагревает воду для всего дома, точки использования находятся по всему дому, устанавливаются рядом с раковинами или душевыми кабинами, поэтому каждое устройство может сосредоточиться исключительно на обеспечении мгновенной и бесперебойной подачи горячей воды в эти области.

Подробнее о бесконтактных водонагревателях

Сравнение котла и водонагревателя

Помимо изучения возможностей сравнения бойлеров и водонагревателей с точки зрения их функций, мы также можем сравнить несколько различных аспектов этих приборов, включая их энергоэффективность, стоимость установки, типичный срок службы и необходимое техническое обслуживание.

КПД

Некоторые домовладельцы могут захотеть узнать, какой из них более эффективен: бойлер или водонагреватель.Чтобы ответить на этот вопрос, давайте сначала посмотрим, откуда берут свою мощность бойлеры и водонагреватели. Существует множество источников топлива для котлов, включая природный газ, пропан, мазут и альтернативные виды топлива. Обычно водонагреватели работают на электричестве, природном газе или пропане, хотя некоторые модели могут работать на солнечной энергии.

Сложно провести прямое сравнение котлов и водонагревателей, когда дело доходит до эффективности, поскольку эффективность варьируется от модели к модели в обоих случаях.Обычно производители измеряют эффективность котлов с точки зрения годовой эффективности использования топлива, которая показывает, какая часть энергии, потребляемой котлом, переводится непосредственно в тепло. Стандартным показателем эффективности водонагревателей является их коэффициент энергии, который показывает, сколько горячей воды производит установка на единицу топлива, потребляемого в течение обычного дня.

Также важно отметить, что с водонагревателем вам понадобится другая система для отопления вашего дома. Если вас беспокоит прямое сравнение количества энергии, которое вы бы использовали в случае котла и котла.водонагреватель, вам необходимо учитывать дополнительную энергию, потребляемую печью или любой другой системой отопления, используемой в вашем доме.

Стоимость установки

Некоторые домовладельцы также хотят знать: «А дешевле ли установить водонагреватель или бойлер?» Стоимость установки любой из этих систем зависит от нескольких факторов, но, как правило, установка котла является более значительным вложением средств. Когда мы принимаем во внимание цену самого устройства, а также трудозатраты на его установку, новый котел обычно стоит в диапазоне от 3500 до 8000 долларов.

Когда дело доходит до водонагревателей, затраты на установку, включая установку и трудозатраты, обычно составляют от 1000 до 3500 долларов. Бесконтактные водонагреватели могут стоить дороже, чем другие варианты водонагревателей.

Некоторые домовладельцы задаются вопросом, смогут ли они сэкономить деньги, купив желаемое устройство и самостоятельно установив его. Независимо от того, устанавливаете ли вы бойлер или водонагреватель, вам следует нанять специалистов по HVAC, которые займутся установкой.В некоторых случаях вы можете аннулировать гарантию, пытаясь установить бойлер или водонагреватель самостоятельно. Когда вы нанимаете лицензированных специалистов для выполнения этой работы, вы можете быть уверены, что они установят устройство безопасно и в соответствии с государственными и местными строительными нормами.

Срок службы

По сроку службы бойлеры и водонагреватели похожи. Традиционные газовые котлы, как и стандартные водонагреватели, служат от 10 до 15 лет.

Если срок службы - ваша главная забота, вам следует выбрать качественный бойлер или водонагреватель и поддерживать его в хорошем состоянии.Помимо выполнения работ по техническому обслуживанию своими руками, при необходимости отдавайте свой котел или водонагреватель на профессиональное обслуживание. Еще одна вещь, на которую следует обратить внимание домовладельцам, которые особенно заботятся о долговечности, заключается в том, что безбаквальные водонагреватели часто имеют более длительный срок службы. При правильном уходе они, как правило, служат более 20 лет. Они могут прослужить исключительно долго, отчасти потому, что состоят из легко заменяемых частей.

Для замены не всегда нужно ждать, пока перестанет работать водонагреватель или бойлер.В некоторых случаях вы захотите заменить водонагреватель или бойлер, даже если он все еще работает спустя долгое время, потому что доступны более качественные и более энергоэффективные модели.

Требуемое обслуживание

Давайте посмотрим, какие задачи по техническому обслуживанию вам необходимо решить с бойлером и с водонагревателем. Обе эти системы потребуют некоторого обслуживания, хотя водонагреватели, как правило, требуют немного меньшего обслуживания по сравнению с ними.

Чтобы продлить срок службы котла, вам потребуется:

  • Проверяйте его ежегодно, чтобы убедиться, что уровень воды там, где он должен быть, и нет утечек.
  • Регулярно очищайте все вентиляционные и дымоходные отверстия и при необходимости удаляйте известковый налет.
  • Полностью промывайте и очищайте систему каждые шесть месяцев.
  • Смазывайте все движущиеся части два раза в год.

Для водонагревателей, особенно с баками, периодически необходимо:

  • Осмотрите водонагреватель на предмет утечек или других проблем.
  • Выключив питание, проверьте водяной клапан, чтобы убедиться, что он останавливает поток должным образом.
  • Слейте воду из бака и удалите весь осадок, который осел внутри.

Узнайте о наших услугах по водонагревателям

Обратитесь в службу поддержки домашнего климата для обслуживания и установки котлов или водонагревателей

Если вы живете в районе Центральной PA и хотите установить бойлер или водонагреватель, или если вам нужно профессиональное обслуживание вашей нынешней системы отопления, Home Climates может помочь. Мы проведем монтаж вашей системы отопления с впечатляющим уровнем навыков и заботы, которые наши клиенты ожидают от нашей команды технических специалистов.Мы даже можем выполнить более сложные установки, такие как перевод с нефти на газ.

Если вы хотите, чтобы ваш бойлер или водонагреватель был правильно установлен и обслуживался эффективно, вы можете положиться на домашний климат, чтобы выполнить свою работу правильно. Мы также можем помочь ответить на любые оставшиеся у вас вопросы о вариантах бойлера и водонагревателя и о том, что лучше всего подходит для вашей ситуации. Свяжитесь с Home Climates сегодня, чтобы получить оценку и начать работу.

В чем разница между водогрейным котлом и водонагревателем?

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и дочерние сайты.

Водогрейный котел может быть не самым распространенным источником тепла в США, но он широко используется в таких местах, как Великобритания, благодаря своей надежности и высокому уровню эффективности . Водонагреватели являются обычным явлением, но служат совсем не по назначению, чем бойлер, и обеспечивают горячую воду по запросу для использования в вашем доме.

Водонагреватель и водонагреватель могут иметь похожие названия, но они служат для очень разных целей в вашем доме.Водонагреватель обеспечивает горячую питьевую воду по запросу, а бойлер можно использовать для поддержания тепла и комфорта в доме в холодное время года.

Оба устройства часто встречаются в домах в Великобритании, США и Австралии, и рекомендуется, чтобы каждый из них ежегодно проходил проверку, чтобы убедиться, что они находятся в надлежащем рабочем состоянии и что необходимое техническое обслуживание выполняется своевременно.

Что такое водонагреватель?

Водонагреватель - это большой резервуар, который может нагревать воду, которая используется в доме.Горячая вода, которую вы используете в своей ванной, кухне и других приборах, поступает из этого резервуара, и вода периодически нагревается, чтобы сохранять ее теплой в течение длительного периода времени.

Водонагреватели также предназначены для хранения нагретой воды и могут нагревать воду до достаточно высоких температур. Если ваш водонагреватель настроен слишком высоко, можно обжечься горячей водой, которая выходит из-под крана.

У некоторых водонагревателей нет бака, и они называются безбаквальными водонагревателями.Эти агрегаты имеют внутренний нагревательный механизм, который нагревает требуемую горячую воду по запросу без необходимости ее хранения и повторного нагрева до использования.

Водонагреватели без резервуаров для горячей воды обычно имеют коробчатый вид и несколько меньше по размеру, чем бойлеры. Они могут различаться по размеру, но обычно достаточно малы, чтобы их можно было повесить на стену, и выглядят как большая электрическая коробка. Они часто прячутся в небольших помещениях, таких как лестничные клетки, туалеты и подсобные помещения, где пространство ограничено.

Электрический водонагреватель Bosch Tronic 3000 T, 4 галлона (ES4) -...
  • УДОБНЫЙ НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ: мини-бак на 4 галлона в месте использования помещается под раковиной, чтобы обеспечить горячую воду прямо там, где вы ...
  • ДОЛГОВЕЧНОЕ КАЧЕСТВО: Этот электрический водонагреватель прост в обслуживании и имеет высококачественное стекло. облицованный материал для длительного ...
  • НЕЗАВИСИМАЯ УСТАНОВКА: шнур 36-37 дюймов подключается к розетке на 120 вольт для независимой установки или в линию с большим ...

Как это работает?

Как водонагреватели могут работать на различных источниках топлива, включая газ, электричество и даже солнечную энергию.Водонагреватели, работающие на солнечной энергии, могут использовать пассивное отопление или могут работать напрямую от электроэнергии, которая собирается с помощью солнечных батарей.

Водонагреватель с баком работает, забирая холодную воду и нагревая ее с помощью непрямого тепла, создаваемого стержнями внутри бака. Внутри бака может быть также газовая горелка, если водонагреватель работает на газе, и это служит той же цели для подогрева воды.

Периодически включаются стержни или горелка, чтобы вода оставалась теплой.Сбоку резервуара с горячей водой традиционно есть шкала или интерфейс для установки необходимой температуры воды.

Недостатки

Недостатком водонагревателя с баком являются:

  • В конце концов, резервуар необходимо будет пополнить, и на этом этапе потребуется больше времени для нагрева горячей воды.
  • Когда закончится горячая вода, более холодная вода потечет по трубам к крану.

Водонагреватели с баком также считаются менее энергоэффективными, чем их аналоги без бака, поскольку они должны работать с перебоями, чтобы поддерживать температуру воды, когда она необходима.Безбаковый водонагреватель производит горячую воду по запросу и никогда не выходит из строя.

Водонагреватели с баком также довольно большие и занимают значительно больше места, чем водонагреватели без бака. Также рекомендуется держать другие предметы на безопасном расстоянии от водонагревателя резервуарного типа, чтобы предотвратить опасность возгорания и повреждения в случае утечки.

Водонагреватели без резервуаров намного компактнее и размером примерно с большой рюкзак, поэтому их можно разместить практически где угодно.Поскольку они не задерживают воду, существует небольшой риск их протекания или возгорания.

Что такое водогрейный котел? Что это делает?

Водогрейный котел сильно отличается от водонагревателя во многих отношениях, но наиболее заметно отличается по внешнему виду. Как водогрейные котлы представляют собой большой коробчатый объект, содержащий ряд труб, по которым проходит вода, прежде чем стать паром.

По мере того, как вода течет по трубам, она нагревается от газовой горелки в нижней части, которая становится достаточно горячей, чтобы превратить воду в пар.Этот пар можно прокачивать через дом для обеспечения тепла, а также использовать для обогрева более массивных комплексов и помещений, таких как бассейны.

Нагрев воды и использование ее в качестве источника тепла более эффективно, поскольку вода лучше удерживает тепло, чем воздух. Вода для водогрейного котла не обязательно должна быть питьевой, но ее можно использовать как часть системы лучистого отопления дома и пропускать через трубы, расположенные в стенах дома.

У котла также будет выхлоп, очень похожий на водонагреватель, который служит выходом для дыма, создаваемого газовой горелкой в ​​котле.Бойлеры очень мощные и часто требуют немного энергии для работы, но они могут довольно эффективно нагревать большие бассейны, джакузи и даже большие комплексы.

Водонагреватель Ridgeyard 3.2GPM 12L Цифровой дисплей LPG Пропан ...
  • Мощность горячей воды (T = 25 градусов): 12 л / мин, тип газа: СНГ; Подходящее давление газа: 2800 Па (0,4 фунта на кв. Дюйм)
  • Минимальное рабочее давление воды: 0.025 МПа; Макс. 0,8 МПа; Автоматическое электрическое зажигание с питанием от 2 сертифицированных батарей D
  • Защита от перегрева: при температуре более 75 ° C автоматически отключается.

Органы управления и топливо

У бойлера также будет гораздо более сложное управление, чем у водонагревателя, и может потребоваться точная настройка этих элементов управления. Поскольку устройство может производить больше тепла и получать более сложную информацию о том, куда это тепло должно уходить, существует больше, чем просто циферблат, как это часто бывает на водонагревателях.

Котлы могут работать на природном газе, пропане, электричестве и альтернативных видах топлива, таких как древесина. Хотя многие котлы могут питаться от солнечных панелей, вырабатывающих электричество, более крупные котлы должны быть подключены к электросети, чтобы иметь достаточную мощность для работы.

Для небольших помещений часто используются древесные гранулы, а вместо них используются более мелкие единицы более подходящего размера. Котлам, используемым для обогрева больших комплексов, часто может потребоваться собственное подсобное помещение и большие трубы, которые образуют сеть, которая охватывает пол и стены каждого помещения, которое необходимо отапливать.

Термостат является неотъемлемой частью системы отопления, когда в качестве устройства используется бойлер, который сообщает котлу, когда включать. Термостаты часто программируются и часто могут управляться дистанционно.

Преимущества котла

Котел - отличный пример системы с замкнутым контуром, в которой одна и та же вода используется для нагрева помещения снова и снова. Когда вода нагревается, она превращается в пар и проталкивается по трубам для создания тепла в помещении. Как только пар передал свое тепло, он снова становится водой и возвращается в котел, чтобы повторить процесс нагрева.

Теплая вода, поступающая обратно в котел, требует меньше энергии, чтобы снова нагреться и превратиться в пар, и это может привести к экономии энергии. Правильная изоляция вашего дома и труб, идущих к вашему котлу и от него, также может помочь повысить эффективность использования тепла в вашем доме и обеспечить равномерное обогревание пространства.

Нужны ли мне оба в моем доме?

Поскольку водонагреватель и бойлер служат для разных целей, вам понадобится и то, и другое в вашем доме, если вы решите использовать бойлер для отопления.Водонагреватели не могут повысить температуру окружающего воздуха в вашем доме, а бойлеры не подходят для нагрева горячей воды, используемой для принятия душа, уборки и приготовления пищи.

И современные бойлеры, и водонагреватели могут быть намного более энергоэффективными, чем старые модели прошлого. В частности, бойлеры могут нагревать воздух в системе принудительной подачи воздуха, а также обеспечивать полы с подогревом в вашем доме, если установлено надлежащее оборудование.

Нет товаров.

Покрывается ли моя домашняя гарантия на оба устройства?

Этот вопрос может быть непростым, учитывая, что он во многом будет зависеть от гарантии на ваш дом и района, в котором вы живете.Многие домашние гарантии распространяются на водонагреватели, но могут не распространяться на бойлеры.

Когда ваш водонагреватель выходит из строя, вы можете позвонить в местную гарантийную компанию, и они попросят вас связаться с подрядчиком для диагностики проблемы с устройством. Тем, у кого нет гарантии на дом, нужно будет найти собственного подрядчика, который проведет осмотр и ремонт и оплатит из своего кармана.

Как только проблема будет диагностирована, в зависимости от договора гарантии на дом, она может быть покрыта, и ремонт, выполненный подрядчиком, будет бесплатным.Бойлеры менее широко используются, в частности, в Соединенных Штатах и ​​обычно считаются прибором, а не системой.

В результате в США многие домашние гарантии не распространяются на котлы, и может быть труднее найти экспертов или специалистов по ремонту, которые могут диагностировать проблемы с котлом. К счастью, котел, как правило, надежный агрегат, и при регулярном использовании и обслуживании он может прослужить долгое время.

Нет товаров.

Советы по обслуживанию котла

Чтобы обеспечить постоянную работоспособность вашего котла, рассмотрите возможность регулярного ежегодного осмотра, чтобы убедиться, что он находится в надлежащем рабочем состоянии, и выполнить любое профилактическое обслуживание.Поиск в Интернете должен предложить экспертов в вашей области, которые имеют опыт и положительные отзывы.

Обязательно регулярно проверяйте водогрейный котел на предмет утечек и других трещин, которые могут образовываться в трубах, ведущих к агрегату. Тщательно проверьте вентиляционные трубы на наличие отверстий и убедитесь, что все уплотнения не повреждены и не имеют трещин.

Газовые котлы могут выделять окись углерода, поэтому неплохо установить в доме детектор окиси углерода, который будет незамедлительно предупреждать вас о любых утечках.

Вы также захотите очистить весь мусор или ржавчину, которые образуются вокруг или на вашем котле, которые могут помешать его правильной работе. Очистка боковых сторон и прилегающей территории также предотвратит попадание грязи и коррозии в котел, что может снизить эффективность установки.

Нет товаров.

Советы по обслуживанию водонагревателя

Хорошая идея - ежегодно проверять ваш водонагреватель, но вы также можете выполнить это самостоятельно.Каждый год вы должны сливать воду из резервуара для горячей воды, чтобы удалить грязь и осадок, образующийся на дне резервуара.

Эта грязь и отложения могут вызвать коррозию резервуара и, в конечном итоге, снизить его эффективность и повысить вероятность утечки. Дважды проверьте шкалу температуры сбоку и убедитесь, что она установлена ​​правильно. Обычно рекомендуемая температура составляет 120 градусов, но на каждые 10 градусов ниже вы потенциально можете увидеть снижение затрат на электроэнергию на 5%.

Если вы планируете уехать в отпуск или не будете дома в течение нескольких дней, вы можете установить водонагреватель на минимальное значение, чтобы сэкономить энергию и предотвратить работу водонагревателя и поддерживать воду горячей, пока вы находитесь. далеко.

Многие водонагреватели имеют настройку «Отпуск» на шкале температуры, но установка минимальной температуры также работает. Если вокруг вашего водонагревателя еще нет слоя изоляции, вы можете добавить его, чтобы помочь резервуару поддерживать свою температуру и потенциально сэкономить еще больше энергии.

На боковой стороне водонагревателя, в верхней части, вы также можете заметить клапан, называемый клапаном сброса температуры-давления или клапаном TPR. Этот клапан является мерой безопасности, которая сбрасывает давление, если внутри резервуара становится слишком высокое давление.

Чтобы убедиться, что этот клапан работает правильно, поставьте ведро у основания трубы, к которой он подсоединен, и поднимите ручку клапана, чтобы выпустить часть воды. Выпустив небольшое количество воды, вы можете отпустить ее и посмотреть, продолжает ли вода течь.

Если вы видите, что вода продолжает выходить более одной или двух секунд, пора частично слить воду из резервуара и выключить его, чтобы заменить клапан TPR. Клапан легко откручивается с помощью трубного ключа, а замену можно купить в местном хозяйственном магазине.

Последнее обновление 2021-06-14 в 09:21 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Поиск и устранение неисправностей газового водогрейного котла

Современные котельные системы для отопления дома - это гидронные системы , то есть бойлер нагревает воду для циркуляции по дому. Хотя они тесно связаны со старыми системами паровых котлов, гидравлические системы состоят из труб, по которым течет горячая вода, которая излучает тепло через стальные радиаторы или соединители плинтуса, иногда называемые «ребристыми трубами».«В этих системах, как только радиатор или конвектор плинтуса поглощает тепло от горячей воды, охлажденная вода возвращается обратно в котел для повторного нагрева, и контур циркуляции воды продолжает работать. Системы паровых котлов работают аналогичным образом, но не нагреваются. вода течет по трубам, циркулирует пар перегретого пара.

Компоненты водогрейного котла

Понимание компонентов водогрейного котла может помочь в устранении основных неисправностей.Котел немного сложнее печи с принудительной подачей воздуха в том смысле, что в нем больше деталей, клапанов и элементов управления. Однако газовые котлы довольно надежны, и когда возникают проблемы, они обычно связаны с расширительным баком или насосом (-ами) циркуляции воды. К основным компонентам котла для системы горячего водоснабжения (гидроники) относятся:

Сторона горячего водоснабжения

  • Aquastat : Термостат, регулирующий температуру воды в бойлере
  • Газовый клапан и горелки : Узел сгорания, который нагревает водяную камеру
  • Комбинированный манометр / датчик температуры (тридикатор) : Контролирует температуру и давление воды
  • Клапан подачи воды : Регулирует поток воды в бойлер
  • Редукционный клапан : автоматически поддерживает необходимый уровень и давление воды на уровне от 12 до 15 фунтов на квадратный дюйм (psi)
  • Вентиляционное отверстие : автоматически удаляет нежелательный воздух из гидравлической системы
  • Клапан сброса давления : Предохранительный клапан, который автоматически открывается, если давление внутри котла становится слишком высоким
  • Расширительный бак : Допускает расширение воды при нагревании; существует два типа расширительных баков: горизонтального типа (старый, больший) и мембранного типа (новый, меньший)
  • Клапан регулирования потока : Регулирует поток горячей воды в систему

Сторона возврата горячей воды

  • Циркуляционный насос : Электронасос, обеспечивающий циркуляцию воды в системе
  • Сливной клапан : Клапан, который открывается для слива воды из котла
Стоимость дома.ком

Котел не производит тепла

Если ваш котел вообще не производит тепла, проверьте следующие общие причины:

  • В котле отсутствует питание : Возможно, сработал автоматический выключатель или предохранитель, управляющий топкой. Восстановите сработавший автоматический выключатель или замените перегоревший предохранитель.
  • Низкий уровень воды : Поддерживайте уровень воды в бойлере наполовину полным. Автоматическая система заполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды при давлении от 12 до 15 фунтов на квадратный дюйм.Если редукционного клапана нет, подайте воду в бойлер вручную, открыв кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
  • Регулирующий клапан природного газа или пропана для горелки закрыт : Убедитесь, что клапан открыт.
  • Пилот не горит или неисправен. : Заново зажгите стоящего пилота.
  • Неисправность электронного розжига горелки : На котлах без постоянного запальника устраните неисправность электронной системы розжига.
  • Термостат неисправен : Убедитесь, что термостат находится в режиме нагрева и установлен на соответствующую температуру. Попробуйте переместить настройку термостата на несколько градусов выше или ниже. Если это не сработает, устраните неисправность термостата.

Котел плохо греется

Общие проблемы, из-за которых котел может не нагреваться должным образом, включают:

  • Неверный уровень воды : Это наиболее вероятная причина, если изменение теплопроизводительности было внезапным.Проверьте показания тридикатора (комбинированный манометр / датчик температуры). Если давление воды ниже 12 фунтов на квадратный дюйм, необходимо добавить воду в систему. Автоматическая система заполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды от 12 до 15 фунтов на квадратный дюйм. Если нет редукционного клапана, запитывайте бойлер вручную, открывая кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
  • Минеральные отложения накапливаются в котле и теплообменнике. : Это вероятная причина, если изменение было постепенным.Промойте котел или вызовите специалиста по ремонту.
  • В расширительном бачке слишком много или слишком мало воды . Бак должен быть должным образом наполнен воздухом, чтобы предотвратить закипание (см. Ниже).
pixonaut / Getty Images

В расширительном баке избыток воды и недостаток воздуха

Обычно это происходит из-за неправильно заправленного расширительного бачка. В старых котельных системах стальной расширительный бак может быть расположен на чердаке или подвешен между балками в подвале.В более новых системах мембранный расширительный бак может быть присоединен к трубопроводу котла рядом с котлом. Расширительный бак должен быть должным образом заполнен воздухом, чтобы вода в системе не закипела и не превысило желаемое давление в 12 фунтов на квадратный дюйм. Расширительный бак обеспечивает воздушную подушку для компенсации расширения и сжатия воды в системе. Без подушки вода может перестать циркулировать и закипеть.

Утечка воды вокруг котла

Если вы обнаружите утечку вокруг своего котла, возможно, у вас одно из следующего:

  • Неисправный циркуляционный насос (насос) : Для большинства ремонтов циркуляционного насоса требуется помощь специалиста по обслуживанию.
  • Утечка из циркуляционного насоса : Возможно заменить уплотнение насоса.
  • Утечка из предохранительного клапана : Это может быть вызвано тем, что расширительный бак заполнен водой. В противном случае на клапане может образоваться осадок, препятствующий его закрытию. Чтобы проверить это, выключите котел и дайте ему остыть. Поднимите ручной рычаг сброса давления, слейте воду в течение трех секунд, а затем дайте ему вернуться в закрытое положение. Вода должна сильно стекать и быть относительно чистой.Если после этого клапан немного протекает, это может быть связано с отложением осадка в седле. Снова откройте клапан и слейте воду во второй раз.
  • Неисправен предохранительный клапан : Если вода не выходит из клапана или если клапан не закрывается, перекройте клапан подачи воды в котел и замените предохранительный клапан.
  • Негерметичное соединение водопроводной трубы : Если вода протекает или капает из трубы, проследите за утечкой до ее источника и отремонтируйте соединение, в котором возникла утечка.Для этого необходимо отключить подачу воды в дом и слить воду из котельной системы.
youngvet / Getty Images

Некоторые радиаторы не нагреваются

Общие причины, по которым ваш радиатор не нагревается, включают:

  • Воздух застрял в трубопроводах или в радиаторе : Выпустите воздух из холодного радиатора, открыв спускной клапан радиатора в верхней части радиатора. Когда из радиатора потечет вода, закройте вентиль.
  • Зональный клапан неисправен. : Проверьте правильность работы зонного клапана.Водопроводная труба должна быть горячей до зонального клапана и за ним. Если клапан неисправен или заедает, трубопроводы будут горячими до клапана, но немного остынут за пределами клапана. Обратитесь к специалисту по ремонту для замены неисправного клапана.
  • Циркуляционный насос неисправен : Проверьте циркуляционный насос на правильность работы, убедившись, что двигатель работает. В доме могут быть специальные термостаты для разных зон нагрева. Замените циркуляционный насос, если он неисправен.

В трубах шумно

Проблемы, которые могут вызвать шум в трубах, включают:

  • Неисправный циркуляционный насос : Проверьте циркуляционный насос.Есть подпружиненная муфта, которая соединяет насос с двигателем, и когда она ломается после заклинивания насоса, муфта издает громкий шум во время работы двигателя. Неисправный циркуляционный насос должен быть заменен техником.
  • Вода застряла в обратных трубопроводах. : Убедитесь, что уклон возвратных трубопроводов имеет обратный уклон в сторону котла. При необходимости отрегулируйте шаг с помощью новых трубодержателей. Вам также может потребоваться отрегулировать наклон радиатора с помощью прокладки так, чтобы он наклонялся назад к возвратной трубе.

Консультации - Специалист по спецификациям | Основы водогрейных котлов

Цели обучения
  • Определите основные компоненты котла.
  • Различают типы водогрейных котлов.
  • Изучите нормы и требования безопасности для водогрейных котлов.

Котлы - одна из основных систем производства энергии в зданиях, обеспечивающая отопление помещений, а также горячее водоснабжение зданий и жителей.Котлы вырабатывают пар или горячую воду для распределения тепловой энергии между зданиями и внутри них.

Паровые системы и системы горячего водоснабжения с высокой температурой обычно используются на крупных предприятиях, поскольку более высокая энергоемкость позволяет уменьшить размеры оборудования и трубопроводов. В некоторых коммерческих, медицинских и промышленных объектах пар может также использоваться для других целей, а также для комфортного обогрева.

Однако высокое энергосодержание этих систем приводит к снижению эффективности и более высоким потерям энергии.Эти высокоэнергетические системы также сопряжены с рисками безопасности, которые требуют специальных строительных требований и эксплуатационных навыков. По этой причине системы горячего водоснабжения более экономичны с точки зрения строительства, энергии и эксплуатации для многих более мелких систем.

Американское общество инженеров-механиков и Кодекс по котлам и сосудам под давлением, Раздел IV, Правила строительства отопительных котлов, определяют требования к водогрейным и паровым отопительным котлам по сравнению с требованиями к энергетическим котлам, которые используются в основном для выработки электроэнергии. и другое промышленное использование.Отопительные котлы производят пар менее 15 фунтов на квадратный дюйм или воду при температуре менее 250 ° F. В этой статье речь пойдет только о водогрейных котлах.

Основы котла

Все котлы состоят из четырех основных компонентов: горелки, камеры сгорания, теплообменника и управления.

Горелка: Горелки предназначены для смешивания воздуха и топлива в оптимальных пропорциях для полного и эффективного сгорания и обеспечения источника воспламенения смеси.Жидкотопливные горелки обычно используют горелку с наддувом и распылением топлива с помощью форсунки под давлением, воздуха или пара. Газовые горелки могут использовать либо нагнетательный вентилятор, либо естественную тягу с подачей газа через ряд отверстий.

Наиболее распространенным топливом в современных котлах является ископаемое топливо: природный газ и мазут № 2, поскольку распределение топлива широко доступно, а контроль и повышение эффективности были сосредоточены на этих видах топлива в связи с их преобладанием.

В начале истории котлов твердое топливо было наиболее распространенным, так как оно было наиболее доступным.Уголь и древесина были самыми распространенными. Уголь утратил свою популярность, в основном из-за высокого содержания серы и связанного с этим загрязнения в результате сжигания. Древесина вновь обрела популярность вместе с другими видами топлива из биомассы благодаря своей устойчивости.

Рисунок 1: На чугунных секционных котлах изображена пара двухтопливных горелок. Предоставлено: CDM Smith

Отработанное тепло от другого процесса, такого как газовый двигатель внутреннего сгорания или выхлоп турбины, можно использовать в качестве источника тепла вместо сжигания топлива в котле.Еще один источник энергии, который может стать популярным, - это электричество. Горячая вода, вырабатываемая электрическим котлом, не выделяет парниковых газов на объекте. Если электричество можно вырабатывать из 100% возобновляемых источников, электрический котел является генератором тепла с нулевым уровнем выбросов.

Камера сгорания: Для сгорания необходимы три компонента: топливо, кислород и тепло. Все три из них необходимо контролировать, чтобы эффективно управлять котлом. Скорость подачи топлива регулируется в соответствии с требованиями процесса по поддержанию температуры котла.Уровень кислорода, как компонента воздуха, регулируется для обеспечения полного стехиометрического сгорания топлива. Слишком мало воздуха и не все топливо не сгорает, что приводит к загрязнению, включая опасный угарный газ и потраченное впустую топливо. Когда подается избыточный воздух, энергия тратится впустую, поскольку избыточный воздух забирает тепло у пламени.

Высокие температуры пламени также вызывают реакцию азота с кислородом и образование оксидов азота, обычно обозначаемых как NO x . Температуру пламени можно регулировать, рециркулируя часть дымового газа и смешивая его с поступающим воздухом для горения, что снижает количество кислорода, доступного для процесса горения.Рециркулирующий газ не отбирает тепло из процесса сгорания, потому что он уже горячий. Тепло подается для инициирования горения с помощью искры и / или запального пламени. Горение обычно самоподдерживающееся, как только оно установилось.

Этот процесс сгорания обычно происходит в камере сгорания котла. Эту часть котла часто еще называют топкой. Стенки камеры сгорания также являются поверхностями теплообменника для котлов с внутренним сжиганием. Излучение - это основной способ передачи тепла от пламени воде в этой секции котла.Источником тепла также может быть источник вне котла. Тепло от турбины внутреннего сгорания или отработанное тепло от процесса можно направлять в котел. Это примеры внешних источников тепла.

Теплообменник: За пределами зоны пламени горячие продукты сгорания и неизрасходованные части воздуха проходят через более узкие каналы теплообмена, а тепло передается посредством конвекции и теплопроводности.

Теплообменники в котлах бывают трех основных конфигураций: водотрубные, жаротрубные и чугунные секционные.

Рис. 2: Конденсационные газовые котлы на новом водоочистном сооружении. Предоставлено: CDM Smith

Водотрубный котел - это котел, в котором нагреваемая жидкость проходит через ряд труб или трубок, а дымовые газы находятся вне труб. Тепло от дымовых газов проходит через металлические стенки трубы. Большие водотрубные котлы построены из черных металлов.

Традиционно водотрубные котлы использовались для котлов большой мощности, однако с появлением маломассивных и конденсационных котлов водотрубная конфигурация стала более распространенной для котлов малой мощности.Водяные трубы для этих небольших котлов изготовлены из коррозионно-стойкого материала.

Жаротрубные котлы имеют трубы большого диаметра, расположенные в большом барабане. Газы сгорания проходят через эти трубы, нагревая воду в большом барабане. Жаровые трубы обычно располагаются горизонтально. Котлы также можно расположить вертикально, чтобы уменьшить занимаемую площадь. Вертикальная конфигурация конденсатора также упрощает отвод конденсированных дымовых газов.

Жаротрубные котлы классифицируются по количеству проходов продуктов сгорания и горения. Первый проход состоит из цилиндрической топки большого диаметра. Горячие газы поворачиваются на 180 градусов за второй проход через серию меньших трубок. Газы снова поворачиваются на 180 градусов; как правило, третий проход имеет трубы меньшего диаметра, но больше трубок, чем второй проход. Наиболее распространены трех- или четырехходовые котлы.

Горизонтальный котел с четным количеством проходов будет иметь дымоход рядом с передней частью котла, а нечетное количество проходов будет иметь дымоход на заднем конце.Задняя часть котла имеет дверцу с огнеупорным покрытием (сухая задняя часть) или заполненная водой (мокрая задняя стенка). Котел с мокрой обратной стороной сложнее сконструировать и требует дополнительных уплотнений, поэтому он дороже, но увеличенная площадь теплопередачи повышает эффективность. Жаротрубные котлы изготавливаются из черных металлов.

Котлы чугунные секционные изготавливаются из модульных чугунных секций. Камера сгорания расположена низко в котле и окружена водяными каналами.Горячие газы сгорания обычно поднимаются вверх и к передней части котла, а затем обратно к задней части, аналогично трехходовым жаротрубным котлам, но вместо газов, проходящих через трубы, газы проходят через расширенные поверхностные газовые каналы на внешней стороне. отливок. Вода находится внутри отливок. Каждая литая секция соединяется с соседней секцией коническими соединителями, которые сжимаются, когда секции соединяются болтами.

У чугунного секционного котла есть несколько преимуществ.Чугун более устойчив к коррозии, чем сталь, используемая в водотрубных и жаротрубных котлах. Котел можно перемещать по одной секции через двери или окна здания. Благодаря модульной конструкции мощность котла можно регулировать, изменяя количество используемых чугунных секций.

Блок управления котлом

Для безопасной и эффективной работы всем котлам требуется управление тремя основными элементами: потоком воды, потоком воздуха и потоком топлива. Поверхности теплообмена для водогрейных котлов должны контактировать с водой, чтобы предотвратить перегрев теплообменной поверхности.Для этого требуются датчики низкого уровня воды.

Топливо и воздух регулируются согласованно, но количество подаваемого топлива является функцией тепловой мощности, необходимой для регулирования температуры котла. Затем воздух контролируется для оптимизации процесса сгорания.

Код модели для водогрейных котлов - ASME BPV Code Section IV. В этом коде перечислены шесть функций безопасности, которые должен иметь каждый водогрейный котел:

  1. Манометр или высотомер. Этот датчик помогает оператору определить, правильно ли заполнен котел водой и работает ли компенсация расширения в системе.
  2. Термометр. Это также позволяет оператору определить правильную работу котла и подтвердить работу требуемых регуляторов температуры.
  3. Два регулятора температуры. Если котел разжигается автоматически, то первый считается рабочим. Второй - это предохранительное отключение по верхнему пределу. В большинстве юрисдикций регулятор верхнего предела должен быть оборудован переключателем ручного сброса.
  4. Автоматическое отключение подачи топлива при низком уровне воды. В большинстве юрисдикций требуется отключение подачи топлива при низком уровне воды с помощью переключателя ручного сброса. Второй выключатель низкого уровня воды требуется, если котел запускается автоматически и потребляет больше 400 000 БТЕ / час. Этот переключатель расположен выше нижнего предела безопасности и отключает горелку в случае низкого уровня воды и может позволить котлу перезапуститься после восстановления уровня воды. Для водотрубных котлов с малой массой часто также требуется подтверждение протока воды через котлы. Из-за их малой массы перегрев происходит почти мгновенно, если поток воды прекращается.
  5. Резервы на тепловое расширение. Вода расширяется при нагревании, вызывая повышение давления в системе. Система теплового расширения дает этому увеличенному объему воды место, куда можно пойти.
  6. Предохранительный клапан. В дополнение к системе теплового расширения требуется предохранительный клапан сброса давления. Этот клапан сработает, если расширительная система выйдет из строя или котел отключен от системы и произойдет случайное возгорание. Предохранительный клапан подключается непосредственно к котлу без запорной арматуры.Клапан устанавливается ниже номинального давления котла и любых других компонентов системы. Размер клапана должен предотвращать превышение расчетного давления котла в случае, если поток воды заблокирован от выхода из впускного и выпускного трубопровода и горелки при полном огне. Номинал предохранительного клапана включает как давление сброса, так и интенсивность сжигания BTU для котла.

Рис. 3: На рисунке показаны собранные литые секции большого чугунного водогрейного котла. Предоставлено: CDM Smith

Котлы конденсационные

Чтобы повысить КПД котла выше порогового значения 85%, необходимо дать дымовым газам возможность конденсироваться на поверхности теплопередачи.Эффективность этих конденсационных котлов значительно повышается как за счет снижения допустимой температуры воды, что улучшает среднюю логарифмическую разницу температур механизма теплопередачи, так и за счет рекуперации скрытой теплоты парообразования от сгорания топлива. КПД конденсационных котлов может достигать от 95% до 98%.

Конденсация допускается при использовании металлов, таких как медь, алюминий или нержавеющая сталь, и даже некоторых специальных чугунов. Производители и исследователи также экспериментировали с керамикой и другими композитными материалами.При конденсации загрязняющих веществ в топливе, особенно серы, необходимо минимизировать. Поэтому в качестве источника топлива чаще всего используется природный газ, однако в некоторых котлах допускается использование мазута со сверхнизким содержанием серы.

Благодаря высокой энергоэффективности и усовершенствованной конструкции водогрейных котлов с более низкой температурой, конденсационные котлы становятся все более популярными.

Коррозия в котлах

Коррозия котлов - основная причина выхода котлов из строя. Коррозия возникает как со стороны воды, так и со стороны огня.Коррозия со стороны воды вызвана кислородом в воде. В плотно закрытой системе водоподготовка практически не требуется, поскольку кислород абсорбируется по мере того, как трубопровод ржавеет, но останавливается, как только израсходуется весь кислород. В более крупных и / или негерметичных системах, где постоянно требуется подпиточная вода, коррозию со стороны воды можно контролировать, регулируя кислотность, щелочность и содержание кислорода путем добавления химикатов. Часто добавляются биоциды и ингибиторы образования отложений.

Химический состав воды обычно проверяется и регулируется вручную, поскольку для системы горячего водоснабжения требуется намного меньше подпиточной воды, чем для паровой системы.Коррозия на стороне дымохода вызывается конденсацией дымовых газов на поверхности теплопередачи или дымоходе. Конденсат в дымоходе может попасть в котел и вызвать коррозию. Эта конденсация является очень кислой из-за серы в топливе и хлоридов в атмосфере. Когда эти соединения конденсируются, они соединяются с водяным паром дымовых газов и образуют сильные кислоты.

Самый простой способ контролировать эту конденсацию - поддерживать температуру дымовых газов и прилегающих поверхностей выше точки росы дымовых газов.Для этого требуется, чтобы температура дымовых газов оставалась выше 350 ° F. Температура означает, что максимально достижимый КПД котла находится в диапазоне от низких до средних 80%.

Рис. 4: Небольшой чугунный котел показывает необходимые компоненты безопасности. Предоставлено: CDM Smith

Нормы котла, требования

Зазоры спереди, сзади, по бокам и сверху котла для эксплуатации, технического обслуживания и осмотра должны соответствовать законодательным требованиям. Если не существует юрисдикционных требований, необходимо соблюдать требования производителя котла.Специализирующий инженер должен позаботиться об определении этих требований.

Часто эти требования отсутствуют в строительных нормах и правилах, но регулируются другими агентствами. Например, в Нью-Йорке Министерство труда определяет многие из параметров, перечисленных выше, и дополнительные требования, такие как лестницы для доступа к верхней части котлов.

Рис. 5: Этот чугунный котел был переоборудован с пара низкого давления на горячую воду. Предоставлено: CDM Smith

Основными правилами управления котлами являются ASME CSD-18 «Органы управления и предохранительные устройства для автоматических котлов» и NFPA 85: «Код опасности для котлов и систем сгорания».CSD-1 применяется к котлам мощностью до 12 500 000 БТЕ / час. Многие местные и международные кодексы включают части этих двух кодексов в свои формулировки. Следующее обсуждение подчеркивает некоторые требования, содержащиеся в кодах. См. Коды исключений и, в некоторых случаях, более строгие требования, чем описано здесь.

Часто игнорируемые требования к средствам управления котлом - это требования к проводке внешних устройств, не поставляемые с органами управления, предоставленными производителем.Одно из них - это требование блокировки котлов с источником воздуха для горения. Впускные заслонки или вентиляторы воздуха для горения не являются неотъемлемыми компонентами системы управления, часто поставляемой производителем горелки. Еще один внешний элемент управления - дистанционный выключатель. Это требование определено в CSD-1 CE-110 (b). Эти элементы, внешние по отношению к средствам управления горелкой / котлом, требуют, чтобы технический инженер включил эти требования к интерфейсу в проектную документацию.

Водогрейные котлы имеют ряд преимуществ перед более мощными котлами в небольших системах.Конденсационные котлы стали наиболее часто устанавливаемыми котлами в новых установках, где вся система спроектирована так, чтобы использовать преимущества повышенной эффективности, обеспечиваемой более низкими температурами воды. Более низкая сложность водогрейных котлов и систем горячего водоснабжения доказала свою безопасность, надежность и эффективность при правильной установке и техническом обслуживании и позволяет сэкономить средства владельцев в течение всего срока службы системы.

Плюсы и минусы водяного отопления

Что следует учитывать перед зимой

Сейчас время года, чтобы пойти собирать яблоки, смотреть фильмы ужасов и насытиться угощениями со специями из тыквы.Но с приближением зимы вы, возможно, уже думаете о предстоящих холодных днях.

Надежное тепло необходимо для домов в Чикаго и его окрестностях. Но люди, выросшие на печи, могут опасаться покупать или строить дом с водогрейным котлом. Мы здесь, чтобы развеять любые ваши опасения. Теплота дома с радиаторным отоплением просто не может сравниться.

В дополнение к установке и ремонту печей в Уилметте, штат Иллинойс, и близлежащих населенных пунктах, мы также устанавливаем, ремонтируем и обслуживаем котлы.Водяное отопление может быть менее популярным среди современных строителей, чем воздушное отопление, но оно сохранит уют в вашем доме всю зиму.

Плюсы водяного отопления:

  • Более продолжительное тепло. Когда печь выключается, тепло исчезает, и вы с большей вероятностью почувствуете сквозняк. Но с водяным отоплением радиаторы добавляют много тепла, потому что они удерживают тепло от воды в них. Котел сохраняет столько тепла, что через три-четыре часа после отключения системы вы все еще можете почувствовать тепло, исходящее от радиаторов.Это придаст вашему дому ощущение постоянного уюта, которого люди хотят в зимние месяцы.
  • Без ветра. Несмотря на то, что печи распределяют теплый воздух, нагнетаемый воздух зимой может вызывать дискомфорт. Одно только движение воздуха может заставить вас почувствовать прохладу, когда вам должно быть тепло. С радиаторным обогревом вы почувствуете себя теплее при более низкой температуре, потому что нет ветра.
  • Более тихая работа. Печи могут издавать довольно много шума, поскольку они продувают теплый воздух по всему дому.Поскольку в системе водяного отопления отсутствует принудительная подача воздуха, эти системы работают намного тише.
  • Лучшее качество воздуха. Печи с принудительной подачей воздуха обеспечивают циркуляцию в воздухе всего, включая пыль и другие аллергены. Поскольку в котлах нет движения воздуха, это уменьшит количество пыли и мусора, циркулирующих в вашем доме. Кроме того, вам не придется чистить воздуховоды, и в воздухе будет меньше аллергенов.

Минусы водяного отопления:

  • Дороже в установке. Системы горячего водоснабжения авансом дороже. Однако, учитывая множество преимуществ, которые они предоставляют, мы здесь, в American Vintage Home, призываем клиентов учитывать все, что они могут получить от нагрева горячей воды.
  • Невозможно добавить кондиционер к котлу. Печи удобны тем, что в них можно использовать те же воздуховоды, что и в кондиционерах. Чтобы добавить кондиционер в дом с радиаторным отоплением, вы должны рассмотреть альтернативные системы воздуховодов, такие как SpacePak или Unico, или бесканальную систему.

Что делать, если у меня уже есть принудительное воздушное отопление?

Если в вашем доме в настоящее время используется воздушное отопление, вы все равно можете получать тепло от радиаторов, не вкладывая средства в бойлер. Ответ - лучистые полы с подогревом. Обеспечивая повышенный комфорт и непревзойденную энергоэффективность, благодаря лучистому обогреву ваш пол, по сути, действует как радиатор, нагревая все поверхности в комнате. По сравнению с традиционными системами отопления, лучистое отопление имеет меньший разброс тепла от потолка к полу и более эффективно.Фактически, это самый быстрорастущий сегмент в отопительной отрасли.

Щелкните здесь, чтобы узнать больше о тепловом обогреве пола и его преимуществах.

Давайте вместе обсудим ваши варианты

При таком большом количестве вариантов нагрева и охлаждения процесс может показаться сложным. Вот почему мы здесь, чтобы помочь.

Если вы не уверены, какой тип отопления подходит для вашего дома, позвоните нам. Мы занимаемся установкой печей и котлов много лет и поможем вам принять осознанное решение.

В целом, опыт научил нас, что невозможно имитировать тепло и комфорт, которые обеспечивают котлы. Их механизмы принципиально отличаются от печей. Для клиентов, которые хотят ощутить в доме максимум тепла, горячее водоснабжение не может быть лучше.

Доверьтесь экспертам American Vintage Home, чтобы зимой в вашем доме было красиво и уютно. Если вам нужно приобрести новую систему или запланировать ремонт печи в Оук-Парке, штат Иллинойс, или за его пределами, мы всегда готовы помочь.

Чтобы запланировать обслуживание вашего дома на северном побережье в Чикаго, позвоните в American Vintage Home по телефону 847.999.4595 или свяжитесь с нами онлайн сегодня.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
