порядок соединения проводов и сфера применения

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Содержание

Самые распространенные виды электрических зажимов
Простые клеммы с винтом
Самоподтягивающие и рычажные зажимные конструкции
Соединительные изолирующие зажимы
Прокалывающий зажимный механизм
Прокалывающие механизмы для СИП
Зажим между гайкой и болтом
Зажимы другого предназначения
Зажимы анкерного типа под крепление
Зажимы для тестовых задач
Правильное соединение кабелей

Самые распространенные виды электрических зажимов

Клеммы для проводов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

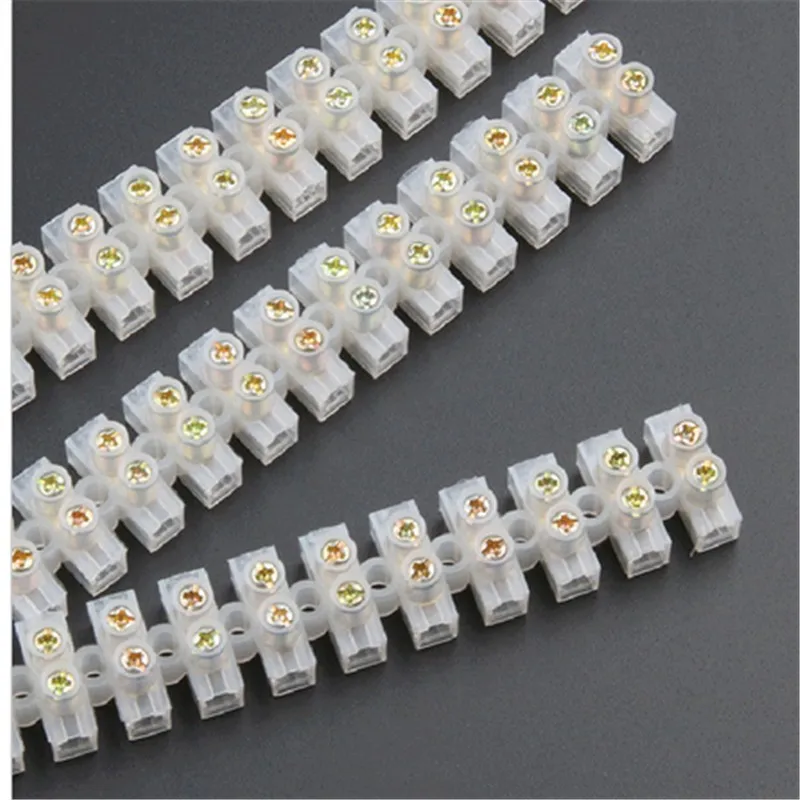

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

диаметр проводов;
класс изоляции;
количество контактных точек;
токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

Механизмы зажимных клемм самоподтягивающихся

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимные колпачки

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

без упорных выступов;
с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Кабельный прокалывающий зажим

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

Соединение с использованием влагозащищенного зажима проводов СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

с одним болтом;
с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Болтовое соединение проводов

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

болт соответствующего диаметра;
гайка;
шайбы;
контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа «крокодил» и другие.

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

модели под самонесущие системы;
модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Тестовый зажим «крокодил»

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются «крокодилы». Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Безопасное соединение проводов

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

Выведение рабочих проводников к месту контакта.
Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
Установка неизолированных частей кабеля внутрь гильзы зажима.
Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

Винтовые клеммники на плату.

Комплексный обзор | Публикации

Винтовые клеммные блоки (клеммы) представляют собой миниатюрные металлические зажимы (контакты) в пластиковых огнеупорных и диэлектрических корпусах. Служат для подключения проводников к печатной плате. При этом используется винтовой зажим. Винтовые клеммники монтируются на печатную плату и служат для подключения внешних модулей к PCB. Внешними модулями при этом могут быть, например датчики и контроллеры.

Рассмотрим особенности винтовых клемм на примере продукции Wanjie Electronic.м особе

Рисунок 1 — схематичное изображение винтового клеммника

Основные технические параметры

Используемые материал

Материал корпуса. Должен обладать диэлектрическими свойствами, быть устойчивым к растрескиванию, перепадам температур и динамическим нагрузкам. В качестве материала для корпуса используются разновидности пластика (полиамида): капрон (PA6), нейлон (PA66) — их модификации для применения в определенных средах. Например, PA66 UL-94V — обладает повышенной термостойкостью и способностью к затуханию в теч. 10 сек. на вертикально установленном образце.

Материал зажимной клети. Используются различные металлические сплавы: никелированная бронза(сплав меди с 20 % Ni), фосфористая бронза (БрОФ6 5 — 0 15), нержавеющая сталь. Основные требования: хорошая проводимость и устойчивость к коррозийным и электрическим нагрузкам, термостойкость.

Материал контактов. (штыревой части): В подавляющем большинстве случаев никелированная латунь Винты для фиксации проводника изготавливаются из оцинкованной латуни. Винты изготавливаются под плоскую или фигурную отвертку.

Электротехнические характеристики

Количество контактов определяет возможное количество проводников для подключения. Обычно используются клеммники с 2-24 контактами. При этом в модульных клеммах может быть от 2 до 3 контактов.

Сечение провода определяет максимально и минимальное сечение проводника, подключаемого к клемме. Интервал варьируется в зависимости от производителя, стандартный диапазон: от 0,08 до 25 мм².

Шаг контактов определяет расстояние между контактами на клемме. Обычный диапазон: от 2.54 до 15мм.

Напряжение/сила тока определяют соответствующие параметры для различных моделей клемм.

Выдерживаемая температура определяет диапазон, в пределах которого гарантируется стабильная работа клеммника. Данный параметр зависит от материала корпуса и материала контактов.

Типы винтовых зажимов

	Лепестковый зажим При лепестковом соединении винт прижимает тонкую пластину в форме лепетска к проводнику, а усилие сжатия возникает благодаря затяжке винта, однако текучесть материала проводника может привести к ослаблению соединения. Это самый недорогой тип винтового зажима.
	Лифтовый зажим При лифтовом зажиме винт придавливает рельефную пластину вплотную к проводнику. за счет большей площади контакта (чем, при лепестковом зажиме) образуется надежное соединение. Лифтовой тип зажима подразумевает отсутствие необходимости в сервисном обслуживании и обеспечивает дополнительную защиту от вырывания.
	TОР-зажим При использовании TОР-зажима проводник фиксируется не самим винтом, а рычажком, на который, в свою очередь, давит винт. Это позвоялет регулировать силу прижима, обеспечивает защиту от вырывания и вибрации и полностью герметичный контакт. Это самый совершенный и дорогостоящий тип винтового зажима.

Разновидности винтовых клемм для печатного монтажа

В зависимости от особенностей пресс-формы винтовые клеммы можно разделить на 2 типа:

Винтовые клеммы с рельефной обоймой

Модели этой группы имеют дополнительное небольшое пластмассовое наплавление вокруг отверстия для провода. Это сделано для увеличения расстояния между проводниками и снижения вероятности замыкания.

WJ116 — клеммник винтовой с рельефной обоймой

Винтовые клеммы с круговой защитой проводника

В данном случае — модифицирована зажимная клеть клемм. Она полностью охватывает провод и, при фиксации, зажимает его с 4 сторон, а не с 2, как в обычных клеммах. Это увеличивает надежность соединения и исключает возможность срыва проводника.

WJ166 — клеммник винтовой с защитой провода

Конструктивные особенности

Модульность. Современные винтовые клеммы для печатного монтажа имеют специальный пазы на корпусах, что позволяет скреплять их между собой и собирать таким образом клеммную линейку нужно длинны, высоты и с необходимым количеством контактов.

WJ350 — клеммник винтовой, модульный, с пазами для соед. в клеммную линейку

Угол подключения. В зависимости от задач и особенностей установки а печатную плату винтовые клеммники могут быть рассчитаны на различный угол подключения:

1) WJ330, угол 45о / 2) WJ129, угол 90о / 2) WJ105, угол 0о

Многярусность. В целях экономии места на печатной плате и удобства монтажа винтовые клеммы могут быть изготовлены в несколько уровней (ярусов). При этом общее количествово контактов определяется количеством контактов суммой количества контактов на каждом ярусе.

WJE2K500 — клеммник двухъярусный, WJE3K500 — клеммник трехъярусный

Крепежные фланцы. Клеммы для печатных плат, рассчитанные на высокий ток до 232 A, имеют дополнительный крепежный фланец. Таким образом можно соединить клемму с винтовым фланцем и печатную плату и снизить нагрузку на паечные штифты.

Клеммник виинтовой, с крепежными фланцами

Прямое/угловое исполнение. Винтовые клеммники для удобства монтажа на печатную плату могу быть выполнены с прямыми или угловыми контактами.

1) WJ300 — клеммник винтовой, прямой контакт / 2) WJ300R — угловой контакт

Способы монтажа клемм на печатную плату:

Пайка волной припоя/двойной волной припоя

Пайка волной припоя — самый традиционный метод монтажа клемм и других ЭК на печатную плату. Компоненты устанавливаются в спецаильные гнезда на печатной плате, после чего конструкцию пропускают над волной припоя. Таким образом, обеспечивается надежное закрепление компонента на плате.

Пайка волной припоя

Поверхностный монтаж (SMD, SMT, ТПМ)

Суть технологии заключается в следующем: в контактные дорожки на печатной плате наносится паяльная паста, далее производится установка компонентов, после чего вся конструкция паявется в печи, либо на волновом монтаже.

Поверхностный монтаж

Сквозной монтаж (THR)

позволяет интегрировать готовые компоненты, выполненные из высокотемпературных материалов, в процесс SMT-монтажа. В этом случае сквозные контакты вставляются в отверстия, заполненные паяльной пастой, для пайки методом оплавления припоя.

Сквозной монтаж (THR)

Примеры применения

Винтовые клеммники для печатного монтажа широко распространены в промышленности, в частности приборостроении, производстве систем охраны и безопасности, автоматизации промышленности, телефонном и коммутационном оборудовании, навигационном оборудовании, в средствах радиосвязи и многих других отраслях. Ниже приведены некоторые примеры установки клеммников:

1) Клеммники WJ350 на релейной плате 2) Клеммники WJ332J на штырьевой площадке в модуле системы пожарной сигнализации 3) Многоярусные клеммники WJE3K500 в искробезопасной мультиплексорной системе 4) Угловые клеммники WJ129R и WJ301R в модуле системы защиты от протечек

Сертификация изделий клеммного типа

Клеммная продукция, в т.ч. клеммники на печатную плату подлежат обязательной сертификации по международным и российским стандартам.

Основным сертифицирующим органом клеммной продукции является Международная электротехническая комиссия (IEC). Она устанавливает стандарты и правила производства и эксплуатации клеммников и проводит их сертификацию. Причем проверка касается не только самих изделий, но также оборудования и сырья, из которого оно произведено. Проверка проходит в 3 этапа, по итогам выдается сертификат соответствия IEC
Сертификат лаборатории по стандартизации и сертификации в области техники безопасности (UL), который в частности определяет огнеупорность и термостойкость клеммника.
Евразийское соответствие (EAC) — сертификат (знак соответствия), свидетельствующий о том, что продукция прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что она соответствует требованиям всех распространяющихся на данную продукцию технических регламентов.
Сертификаты менеджмента качества (ISO9001:2008, 9001:2004, OHSAS 18001)
C 1.07.2016 Обязательным для всех производителей является соответствие директиве ROHS (ограничение содержания вредных веществ в изделиях)
С января 2014 года обязательным для реализации в РФ является также сертификат соответствия техническом регламенту таможенного союза на низковольтное оборудование (ТР ТС 004/2011 «О безопасности низковольтного оборудования»).

1) Измерительный цифорвой тест клемм 2) тестирование клемм на влагостойкость и соляной туман 3) температурный тест (Wanjie Electronic)

Производители клеммной продукции

Phoenix Contact

Крупнейший производитель клеммников для соединения проводов, на Din рейку и интерфейсных модулей. Штаб-квартира расположена в Германии — городе Бломберг. Флагман и главный новатор в мире клеммной продукции. Линейка клемм на печатную плату является одной из основных, носит название COMBICON, насчитывает более 200 видов клемм.

Высокий ценовой сегмент.

Серия клемм на плату «COMBICON», Phoenix Contact

Weidmüller

Крупный производитель систем автоматизации и промышленных соединений. Компания выпускает широкий ассортимент промышленной продукции, клеммники на печатную плату (серия OMNIMATE Signal) не являются основной линейкой и насчитывает около 150 моделей, в основном винтовые.

Высокий ценовой сегмент.

Серия клемм на плату «OMNIMATE», Weidmuller

Wiealnd

История этой Немецкой компании насчитывает более 100 лет. WIELAND выпускает широкий ассортимент продукции для промышленной автоматизации, клеммы на печатную (серия WIECON) плату занимают 10% от общей номенклатуры. Основной упор сделан в сторону винтовых и разъемных терминальных блоков.
