Строительная конструкция, представляемая собой скелет будущей кровли, именуется как стропильная система.

Изготовление стропильной системы — один из самых ответственных этапов в строительных процессов и требует квалифицированных знаний в сфере возведения кровли во избежание конструкционных ошибок. Сотрудники компании “От А до Я строй” являются квалифицированными специалистами по строительству, в том числе и возведению кровельных конструкций различного уровня сложности.

Стропильная система

Мы осуществляем изготовление двух видов стропильных систем — это, собственно, стропила, и фермерские конструкции. Разберем их основные отличия.

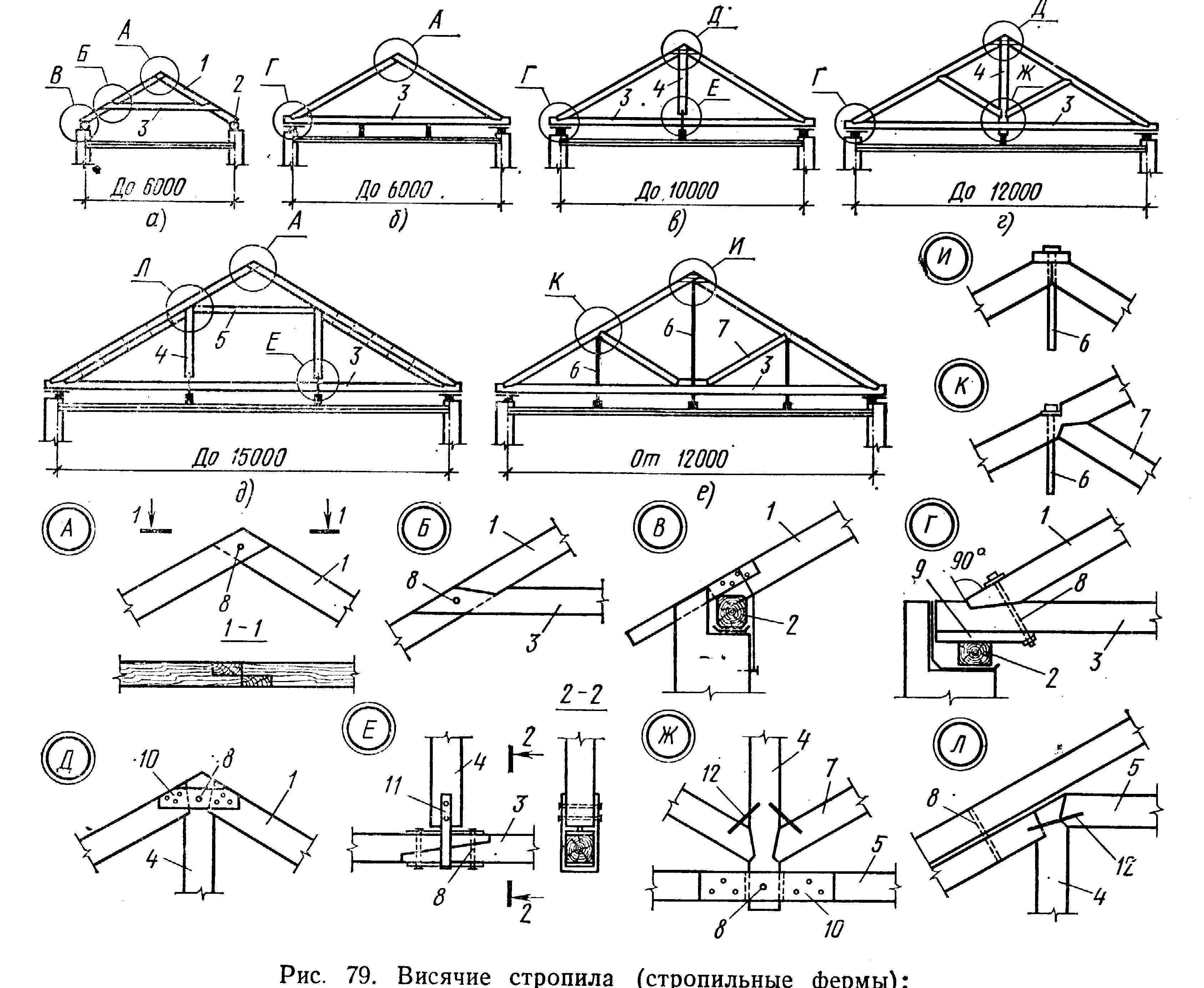

• Обычная стропильная система подразумевает промежуточные опоры, роль которых выполняют межкомнатные перегородки. В связи с этим конструкция стропильной системы может быть выполнена в более разнообразных вариантах без опасений нагрузить конструкцию.

• Фермерный вариант стропильной системы отличается тем, что ее основными и единственными опорами являются внешние несущие стены, и промежуточные опоры не предусмотрены. В ряде таких конструкционных решений размер основания превосходит показатель высоты.
  Фермерная стропильная система обладает только двумя формами — треугольник и сфера. Других решений не предусматривают условия усиления стропильной системы.

Кроме того, популярны такие виды стропильных систем, как наслонные, но их принято характеризовать как обычные стропильные системы. В таких конструкциях один из концов основных стропил прислонен к несущей стене, отсюда и название — наслонные.

Материал для стропильных систем

Для изготовления стропильных систем используются древесина хвойных пород (здесь доминирующим свойством является легкость такого материала) или металлопрокат. Следовательно, стропильные системы подразделяются на металлические, деревянные и комбинированные. Наш коллектив специализируется на исполнении всех трех видов стропильных систем на всех этапах, от проектирования конструкции до монтажных работ.

Кроме того, в арсенале наших бригад имеется весь необходимый специализированный инструмент и транспорт для доставки материала и возведения конструкций.

Виды стропильных систем: металлическая, из железобетона, деревянная

• Стропильная система для деревянного дома
• Металлическая: преимущества и сферы применения
• Как делать крышу из железобетона

Данная статья расскажет о том, какие виды стропильных систем актуальны в современном строительстве, и о некоторых особенностях их использования.

Даже имеющий самое отдаленное представление о строительстве человек знает, что крыша является достаточно сложной конструкцией, имеющая в своей основе много различных элементов. Надежная кровля должна выдерживать определенные нагрузки, которые можно разделить на три основные группы:

• Постоянные нагрузки – это сумма веса кровли, изоляционных материалов и элементов крепежа.
• Временные – это нагрузки, которые создают климатические условия (порывы ветра, дождь, снег).
• Нестандартные – довольно редкое явление. К ним можно отнести колебания, возникающие в случае землетрясения и т. д.

Стропила, в зависимости от того, какой характер будет иметь строение, могут быть металлическими, стальными, железобетонными или смешанными. Кроме того, совсем недавно на строительном рынке появились стропила из полимеров, однако, конструкции из этого материала еще не прошли испытания временем, поэтому лучше всего отдавать предпочтение проверенным.

Рассмотрим более детально варианты стропильных систем, которые активно используются в современном строительстве.

Стропильная система для деревянного дома ↑

Каркасы, которые устраивают в деревянных домах, в большинстве своем выполнены из хвойных пород деревьев. Такая популярность объясняется тем, что такая древесина имеет относительно низкую стоимость и малый вес. Еще одним существенным плюсом является простота их изготовления и монтажа. В случае необходимости деревянные составляющие конструкции можно подогнать под нужный размер непосредственно на месте их установки.

Дерево хорошо сохраняет тепло, поэтому его использование позволяет значительно уменьшить затраты, связанные с отоплением здания. Недостатки деревянных конструкций заключаются в большой длине ног стропил, в необходимости дополнительной обработки их поверхности специальными смесями для защиты от огня, в коротком, по сравнению с железобетонными и металлическими конструкциями, сроке эксплуатации.

Металлическая: преимущества и сферы применения ↑

Этот вид также пользуется достаточно большой популярностью. В основном ее применяют при возведении кровли на больших домах, выполненных из камня или кирпича. Основное преимущество металла перед деревом заключается в долговечности железа.

• Производители стропильных ферм из металла гарантируют 100-летний срок их эксплуатации.
• Металл, в отличие от дерева, не поддерживает процесс горения, поэтому его нет необходимости ежегодно обрабатывать специальными смесями, которые предотвращают возгорание.
• Оцинкованный профиль, применяемый в производстве, не боится насекомых, не подвержен поражению плесенью или грибками, не подвержен гниению.

Металл хорошо выдерживает серьезные внешние нагрузки, в то время как сам оказывает минимальные нагрузки на несущие стены строения. Покрытие цинком гарантировано защищает от коррозии. Монтаж стропильной металлической системы можно осуществлять в любое время года, при этом расход материала минимален. Материалы, применяемые в производстве металлических строп, являются экологически безопасными, не выделяют в окружающее пространство вредных веществ.

Минус заключается в том, что они не могут обеспечивать высокий уровень энергосбережения в загородных строениях. Кроме того, их возведение является достаточно дорогим процессом, т. к. оцинкованный металл имеет довольно высокую стоимость.

Как делать крышу из железобетона ↑

Иногда стропильная система кирпичного дома или производственного здания может быть выполнена из железобетона. Зачастую такие конструкции необходимы для построек, имеющих большие пролеты и сложные конструкции кровли. Положительные качества железобетона во многом похожи на достоинства железа.

Данный материал имеет повышенную степень пожарной безопасности, не подвержен процессам коррозии и гниения, имеет длительный эксплуатационный срок. Железобетон – экологически чистый материал, поэтому он не оказывает негативного воздействия на людей и окружающую среду.

Недостатки тоже есть. Железобетонные фермы имеют внушительный вес, поэтому в процессе монтажа обязательно принимает участие специальная техника, работа которой увеличивает общую стоимость установки кровли. Непосредственно на месте монтажа, в случае необходимости, железобетонные стропы нельзя нарастить или укоротить. Еще один недостаток состоит в том, что данный материал сложно крепить к обрешетке.

Перечисленные выше виды стропильных систем можно использовать только после того, как были учтены все конструктивные и архитектурные особенности будущих строений. Следует помнить, что качество кровли зависит именно от надежных строп, а не от красивого кровельного материала, поэтому для строительства крепкой и долговечной крыши нужно детально изучить все нюансы возведения.

Выполненные строго по технологии монтажные работы существенно увеличат эксплуатационный срок кровли и придадут постройке необходимый для длительной эксплуатации запас прочности.

© 2023 stylekrov.ru

5 различных типов крыш, которые вы можете выбрать для своего дома

Что является одним из самых важных, если не самым важным аспектом дома? Крыша, конечно! Ваша крыша жизненно важна, потому что она защищает все, что находится под ней, от непогоды. Крыша не только защищает вас, но и придает стиль вашему дому. Вы можете просто подумать, что существует только один тип крыши, но есть много разных стилей и градаций каждого. Давайте рассмотрим пять различных типов крыш для вашего дома.

Мансардная крыша

Этот особый стиль крыши — французский. Он состоит из четырех склонов, по два с каждой стороны дома. Нижний склон более крутой и вертикальный, чем верхний.

Причем верхний склон иногда виден с земли. Основным преимуществом этого типа крыши является место для хранения, которое она позволяет, и возможность для дополнительной жилой площади в верхней части дома. Этот вариант кровли уникален, но практичен.

Крыша солончака

Для тех, кто любит приключения, это стиль кровли, на который стоит обратить внимание. Внешне выглядит вполне современно. Это асимметричная длинная скатная крыша с одной очень длинной и одной короткой стороной. Иногда это приводит к тому, что дом имеет два этажа в высоту с одной стороны и один этаж с другой стороны.

Плоская крыша

Если крыша Saltbox Roof звучит для вас слишком причудливо, вариант с плоской крышей — полная противоположность. Это именно то, на что это похоже:

плоский и простой . Этот вариант легко построить, он безопасен и доступен, если вам нужно подняться наверх. Тем не менее, она потребует большего ухода, чем другие крыши, потому что мусор начнет накапливаться и некуда деться.

Пирамидальная крыша

Как и звучит этот тип, эта крыша имеет форму пирамиды. Обычно он используется на небольших участках домов или небольших постройках, таких как гараж или дом у бассейна. Есть несколько разных похожих крыш с такими вариациями, как вальмовая крыша и капотная крыша. В случае с шатровой крышей, вместо того, чтобы сходиться к вершине, как в случае с пирамидальной крышей, четыре стороны сходятся на коньке. Кроме того, капотная крыша отличается тем, что две стороны наклонены под углом, что создает покрытие.

Skillion Крыша

Иногда используется только на части дома, этот тип крыши представляет собой единую наклонную поверхность. Чтобы усвоить этот стиль, представьте его как плоскую крышу с небольшим наклоном или как половину треугольной крыши. Он может создать уникальную форму для части экстерьера вашего дома.

Двускатная крыша

Двускатные крыши также могут быть известны как скатные или остроконечные крыши. Эти крыши являются одними из самых популярных типов и широко используются в США. Благодаря треугольной форме их легко узнать. Преимущество двускатных крыш заключается в том, что они легко отводят воду и снег, обеспечивают чердачное пространство или сводчатые потолки и обеспечивают лучшую вентиляцию. Их простая конструкция делает их доступными и простыми в изготовлении. Единственным недостатком этих крыш является то, что они плохо выдерживают сильный ветер или ураганы и могут сбрасывать материал при высокой скорости ветра.

Шатровая крыша

Шатровые крыши имеют скат со всех четырех сторон, и все стороны имеют одинаковую длину и сходятся вверху, образуя конек. Эти крыши более устойчивы, чем другие, благодаря внутреннему наклону всех четырех сторон. Они хорошо работают в районах, где часто дуют сильные ветры. Добавление слухового окна или вороньего гнезда также может увеличить жилую площадь.

Крыша Джеркинхед

Крыши Jerkinhead сочетают в себе элементы как двускатных, так и вальмовых крыш. Иногда эти крыши известны как двускатные или английские вальмовые крыши. Они более устойчивы, чем обычная двускатная крыша; обрезав или повернув точку вниз, крыша становится более устойчивой. Они также обеспечивают больше места, чем традиционные вальмовые крыши. Однако, хотя эти крыши могут иметь сложную конструкцию, чем сложнее конструкция, тем выше затраты.

Крыша-бабочка

Крыша-бабочка имеет V-образную форму, состоящую из двух тандемных частей, расположенных под углом снаружи. Это образует долину в центре крыши под углом вниз. Это придает ему вид бабочки, расправляющей крылья в полете. Это современная, экологически чистая крыша, популярная в дизайне тропических домов. Верхние наклоны внешних краев позволяют использовать большие окна, что дает больше естественного света внутри. Это может снизить счета за отопление в зимнее время. Долина может даже собирать воду через сливной носик и бочку с водой. Это идеально подходит для районов, которые часто бывают засушливыми. Обратной стороной этого экологичного дизайна являются более высокие первоначальные затраты. При использовании в районах с большим количеством солнечного света в сочетании с солнечными панелями вы можете компенсировать эти затраты в течение длительного периода времени.

Чтобы узнать больше о том, как Dowell Roofing может помочь вам получить крышу вашей мечты, свяжитесь с Джозефом Доуэллом сегодня по телефону 615-584-3265.

08 июня 2017 г. / Блог

Различные типы крыш, используемых в зданиях — Портал гражданского строительства дождь, солнце, ветер и др.). Крыши устроены так же, как и верхние этажи по конструкции, хотя форма их верхних поверхностей может отличаться. Крыши бывают разных форм и размеров, включая плоские, скатные, сводчатые, куполообразные и их комбинации, в зависимости от технических, экономических и эстетических соображений.

Крыша состоит из конструктивного элемента, удерживающего кровельное покрытие на месте. Примерами конструктивных элементов являются фермы, портальные балки, плиты (с балками или без них), оболочки и купола. Листы переменного тока, Г.И. листы, черепица из твердой древесины, черепица, сланец или сама плита могут использоваться в качестве кровельных покрытий.

Дождь и снег падают более непосредственно и в больших количествах на крышу и кровельное покрытие, чем на стены. В результате он должен обеспечивать значительный барьер для проникновения дождя, при этом особенно важна сильная защита от атмосферных воздействий. При этом каркас крыши, поддерживающий кровельное покрытие, должен быть достаточно прочным и устойчивым. Кровля также должна обладать теплоизоляцией, огнестойкостью и звукоизоляцией в дополнение к этим характеристикам.

Первыми крышами, построенными людьми, скорее всего, были соломенные крыши, состоящие из соломы, листьев, веток или тростника, и они обычно устанавливались под наклоном или скатом, чтобы дождевая вода могла стекать. Хорошим примером такого рода являются конические соломенные крыши, которые до сих пор широко используются в сельских районах Африки и других частях мира. В конце концов, для перекрытия крыши стали использовать более толстые ветви и балки, а в промежутки между ними вдавливали глину или другое достаточно непроницаемое вещество.

Типы крыш:
Форма или план здания, климатические условия местности и тип строительных материалов влияют на выбор типа крыши. Крыши можно разделить на три основных типа:

1. Наклонная или скатная крыша:
Скатная крыша определяется как крыша с наклонной поверхностью. Ниже приведены несколько типов скатных крыш:

Рис. 1: Скатная или наклонная крыша

а) Односкатная крыша:
Это самый простой стиль наклонной крыши, который можно использовать для небольшой комнаты или веранды. Только одна сторона имеет уклон.

b) Двускатная крыша:

Треугольник, образующийся при соединении двух скатных частей крыши, называется фронтоном.

Двускатная крыша является особенно распространенным типом крыш, поскольку она проста в конструкции, хорошо пропускает воду, обеспечивает вентиляцию и может использоваться практически в любой конструкции здания.

Рис. 2: Двускатная крыша

c) Шатровая крыша:
Обычная вальмовая крыша состоит из четырех скатов одинаковой длины, которые сходятся на коньке, образуя простой конек. Есть несколько разновидностей, в том числе полувальмовая, которая имеет две более короткие стороны с карнизом. Строительство вальмовой крыши несколько сложнее. Это популярный вариант, но без вентиляции. В условиях сильного ветра они работают лучше.

d) Крыша Gambrel:
Также известна как амбарная крыша, потому что ее часто можно увидеть на амбарах. Он добавляется к мансардному этажу. Вальмовая крыша представляет собой симметричную двустороннюю крышу с пологой верхней частью и более крутым нижним скатом с обеих сторон, чаще всего встречающуюся в сараях. Этот дизайн максимально увеличивает пространство на чердаке здания, но обычно его используют на надворных постройках и в сараях, потому что он неэффективен в местах с сильным ветром или снегопадом.

Рис. 3: Вальмовая крыша

e) Палубная крыша:
Многоскатная крыша, как и вальмовая, имеет скаты во всех четырех направлениях, но сверху покрыта настилом или плоской поверхностью.

f) Мансардная или клубная крыша:
Это французская конструкция, которую сложнее построить, чем шатровую или двускатную крышу. С каждой стороны он имеет по два ската внутри одного. Уклон крыши больше внизу, поэтому скат крыши почти не начинается. Это обеспечивает больше внутреннего пространства и, в большинстве случаев, создает дополнительное пространство.

Рис. 4: Мансарда клубной крыши

2. Плоская или террасная крыша:
Этот тип крыши имеет уклон менее 10 градусов и может быть горизонтальным или почти горизонтальным. Даже полностью горизонтальная крыша должна иметь небольшой наклон в верхней части, чтобы обеспечить быстрый сток осадков. Плоская крыша может быть построена с использованием плитняка, R.S.J. и каменных плит, армированного цементного бетона, армированной кирпичной кладки, домкратной арочной крыши или сборных цементно-бетонных модулей так же, как и верхний уровень. Плоская крыша, с другой стороны, отличается от верхнего этажа в основном верхней отделкой, известной как террасирование, которая защищает ее от дождя, снега, жары и других элементов.

3. Изогнутая крыша:
Изогнутые крыши являются важной частью скатной крыши, поскольку они защищают каркас крыши от дождя, снега, солнца, ветра и других факторов окружающей среды.

Любое здание с изогнутой крышей имеет очень современную и интригующую особенность. Гибкость металлических компонентов используется для создания одного огромного изогнутого каркаса в современной кровле. Изогнутые крыши помогают снизить сопротивление ветру, но в основном их выбирают из-за выдающейся эстетической ценности, которую они могут придать конструкции.

Тип здания, тип конструкции крыши, первоначальная стоимость, требования к техническому обслуживанию, производственные мощности, эстетические и особенности местности, долговечность, доступность самого материала и климат местности — все это факторы, которые следует учитывать при выборе кровельный материал.

Рис. 5: Изогнутая крыша

Некоторые другие типы крыш:

перевернутая скатная крыша, имитирующая крылья бабочки. Этот стиль придает зданиям привлекательный современный вид, а также позволяет использовать более широкие стены и окна, а также легко управляемую систему сбора дождевой воды через центральный канал крыши.

Рис. 6: Крыша типа «бабочка»

b) Мансардная крыша:
Мансардное окно больше похоже на продолжение уже существующей крыши. Мансардные окна имеют вертикально выступающее окно, которое создает дополнительное окно в крыше из обычной скатной крыши. Этот тип крыши чаще всего используется при переоборудовании чердака, поскольку он позволяет легко расширить пространство и обеспечить естественное освещение в переоборудованном чердачном помещении.

c) М-образная крыша:
М-образная крыша представляет собой двускатную двухскатную крышу. Крыша поддерживается двумя несущими стенами, причем две наклонные стены образуют букву «М» в центре.
