виды, применение, и описание как сделать ветряк своими руками (105 фото + видео)

Ветровая электростанция позволяет обеспечить дом электроэнергией практически на постоянной основе. Это предоставляет возможность обеспечить практически полную автономность и сэкономить на электроэнергии.

Краткое содержимое статьи:

Особенности ветровых электростанций

Устройство ветряных электростанций предполагает использование нескольких ветрогенераторов, объединенных в общую сеть. Это один из лучших источников альтернативной энергии. Такие системы отличаются невысоким КПД (порядка 30%), однако тем не менее, их достаточно для большинства бытовых потребностей.

Ветряки устанавливаются на большой высоте, чтобы обеспечить эффективный поток воздуха. Если вокруг находится много высоких зданий и деревьев, это отрицательно повлияет на эффективность.

Ветровые электростанции не должны устанавливаться вблизи жилых домов. В противном случае это создаст постоянный дискомфорт из-за шума. Их оптимально монтировать в пустынной местности, где не плотная застройка и нет лесов.

Виды ветряных электростанций

Ветряные электростанции для дома делятся на несколько видов. Наиболее распространенными являются модели, оснащенные горизонтальной осью вращения ротора. Это обеспечивает достаточный КПД и предотвращает возникновение ураганов. Такие ветряки, к тому же, отличаются доступность стоимостью.

Существуют модели, в которых роторная ось расположена вертикально. Их преимущество заключается в возможности работы даже при незначительном ветре любого направления. Они просты в установке, не сильно шумят.

Но, эффективность их несколько ниже из-за необходимости монтажа на незначительной высоте. Хотя именно ветряки с вертикальной осью лучше всего использовать в бытовых целях.

Также установки разнятся конструкцией ветряного колеса. Существуют модели пропеллерного типа, в которых лопасти установлены под прямым углом к валу.

Другой вариант – карусельные ветряки, предполагающие вертикальное расположение вала.

Наиболее распространенными являются пропеллерные модели за счет повышенной эффективности. На фото ветряных электростанций можно наглядно ознакомиться с различными моделями, особенностями и способами их установки.

Важные нюансы

Устанавливая ветряную электростанцию мощностью до 10 кВт, следует учитывать переменчивость ветра, сезонные особенности и местоположение.

Нужно измерить скорость ветра на разных высотах, определить оптимальное расположение. В идеале нужно проводить анализ на протяжении целого года, чтобы видеть полную картину.

Стоит воспользоваться метеорологическими сервисами, предоставляющими данные о ветрах в разных регионах.

Для расположения установки нужно достаточно свободного пространства. С повышением мощности растут и требования к свободной площади.

Подключение ветровой электростанции

Установка ветряной электростанции должна производиться на открытой местности, где свободно проходит ветер. После монтажа самой системы, следует произвести правильное подключение. Оно может быть сетевым или не сетевым.

Не сетевая методика предоставляет возможность полной или частичной эксплуатации автономной электроэнергии. При этом на объекте не нужна централизованная электросеть.

К ветряку подключается контроллер, от которого идут переключатели, далее накопительные аккумуляторы, и последним звеном являются непосредственно электроприборы.

Сетевая схема подключения востребована, если вырабатывается высокая мощность, или приборы потребляют мало электроэнергии.

В данном случае система подключается к централизованной электросети. При избытке выработки электричества появляется возможность его продажи согласно «зеленому тарифу».

В данном случае схема будет такой: после ветряка подключается контроллер, затем накопительные аккумуляторы, после которых предохранители с переключателями, затем инверторный прибор, автоматический ввод резерва, далее прибор учета, после которого электрическая сеть и уже непосредственно электроприборы.

Обслуживание

Ветровую электростанцию нужно регулярно обслуживать:

• каждый месяц проверять прочность крепежей и соединений;
• отслеживать состояние проводов;
• подтягивать мачтовые тросы;
• опускать оборудование на землю при штормовом предупреждении;
• следить за состоянием аккумуляторов, производить их своевременное обслуживание и замену.

Расчет мощности

Мощность ветряных электростанций сильно отличается в зависимости от модели. На показатель также влияет местоположение. Поэтому предварительно нужно рассчитать необходимую мощность, чтобы подобрать оптимальную модель.

• Генератор из асинхронного двигателя: схема, таблица, инструкция, как сделать своими руками + фото от мастера!

• Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)

• Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)

Сначала следует определить общее энергопотребление в среднем за месяц (учитывая все использующиеся электрические приборы и их мощностные показатели).

Для дома обычно достаточно ветровой электростанции мощностью 2-10 кВт. Рассчитывая мощность также следует учесть такие факторы:

• размеры лопастей;
• скорость ветра;
• потери (нужно брать во внимание коэффициент применения ветровой энергии, равный 0,6, мощность пропеллера 40-50%, потери на генерирующем узле около 20% и на проводах порядка 20%).

Есть простая формула расчета мощности:

P=0,6 х π х R2 х V3, где:

• P – мощность;
• R – радиус ветряка;
• V – среднегодовая скорость ветра.

К примеру, радиус составляет 3 м, а скорость ветра 6 м/с. Следовательно, имеем 0,6 х 3,14 х 9 х 216 = 3662,5. Соответственно мощность электростанции составляет 3,6 кВт.

Если этого достаточно для ваших потребностей, можно устанавливать такую станцию. В противном случае следует выбрать более мощный вариант.

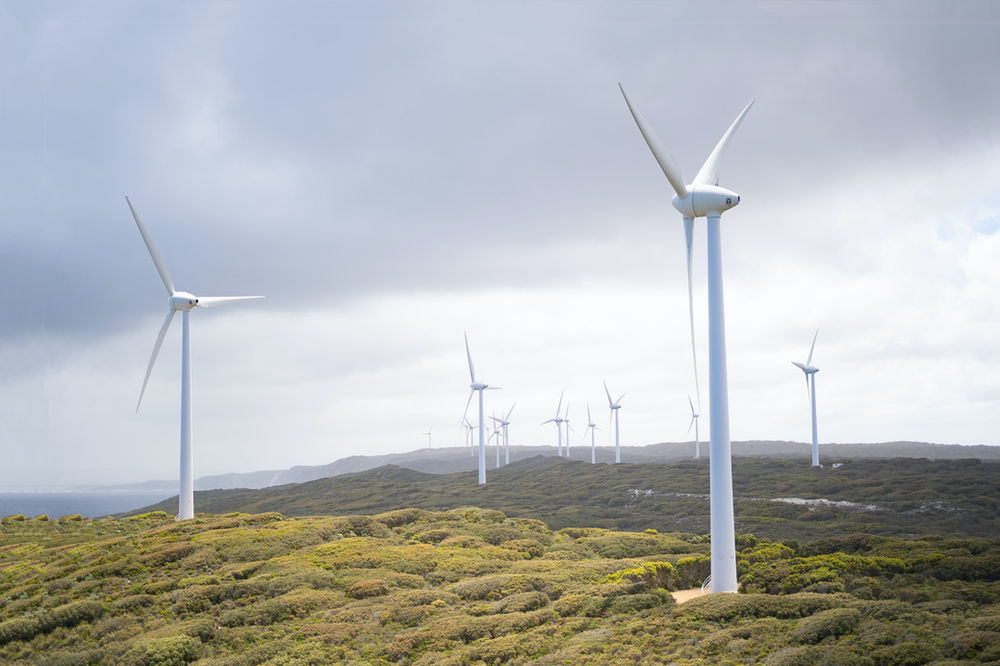

Фото ветровых электростанций для дома

Вам понравилась статья? Поделитесь 😉



Самые мощные проекты возобновляемой энергетики 2011

Наибольший прорыв в 2011 году получила солнечная энергетика на основе фотоэлектрических преобразователей. Было построено множество электростанций данного типа, среди них 5 крупнейших станций мощностью свыше 80 МВт. Две из них, к слову, расположены в Крыму. Также изменения произошли среди приливных электростанций, где предыдущий победитель пробыл лидером почти 50 лет.

Подробно остановимся на описании этих станций в первой части статьи. Во второй части статьи приведем список «старых-новых» победителей.



---

Самая мощная приливная электростанция (254 МВт) Sihwa Lake Tidal Power Station (Южная Корея)

Sihwa Lake Tidal Power Station (Источник фото:alternativeenergyecogreen.blogspot.com)

Почти 50 лет в данной категории лидером была французская приливная электростанция Rance Tidal Barrage, построенная в 1963 году. 4 августа 2011 года состоялось открытие приливной электростанции в Южной Корее мощностью 254 МВт (10 турбин мощностью 25,4 МВт каждая). Всего на 14 МВт больше, чем у французской станции.

Новая силовая установка расположена на озере Сихва (Sihwa Lake) на западном побережье Южной Кореи, примерно в 40 км к юго-западу от столицы Южной Кореи Сеула. Ежегодно станция будет производить 552,7 ГВт-часов электроэнергии. Стоимость постройки станции составила 355 млн. долларов.

Искусственное озеро Сихва было создано в 1994 году путем строительства дамбы длиной 11,2 км в морском заливе. Изначально предполагалось, что дамба будет защищать прибрежные зоны от затопления, а воду в озере со временем хотели превратить из соленой в пресную, и обеспечивать ею сельскохозяйственные и промышленные объекты. Но, в последствие, это привело к сильному загрязнению озера. Чтобы снизить загрязненность воды, в озеро приходилось периодически запускать морскую воду. В 2002 году правительство приняло решение о постройке электростанции. Это позволит не только обновлять воду в озере, и тем самым сделать его чище, но и получать дополнительно электроэнергию.

Что касается реализующихся электростанций данного типа, то, похоже, Южная Корея не упустит пальму первенства в данной категории. В настоящий момент предложен проект приливной электростанции Incheon Tidal Power Station мощностью 1320 МВт.



---

Самая мощная в мире фотоэлектрическая станция (200 МВт) Golmud Solar Park (Китай)

Golmud Solar Park (Источник фото: http://www. solar-airconditioner.com)

В 2011 году завершилось строительство электростанции мощностью 200 МВт, что сразу вывело ее лидеры по установленной мощности среди фотоэлектрических электростанций. Станция расположена в пустыне, в 30 км от города Голмуд в провинции Синхай на северо-западе Китая. Проект реализован компанией Huanghe Hydropower, входящей в корпорацию China Power Investment Corp. Электростанция занимает площадь 6 кв. км (600 гектар), и по проекту будет производить 317 ГВт-часов в год.

Второе место занимает построенная в Украине электростанция «Перово» мощностью 100 МВт. И если в 2010 году самой мощной фотоэлектрической станцией была Finsterwalde Solar Park (Германия) мощностью 80,7 МВт, то в этом году эта станция, по данным сайта pvresources.com, заняла только 6-ое место. Солнечная энергетика развивается стремительно.



---

Самая мощная ветряная электростанция (781.5 МВт) Roscoe Wind Farm, Техас (США)

Roscoe Wind Farm (Источник фото: power-technology. com)

В 2011 году в данной области изменений не произошло. Построенная в 2009 году ветряная электростанция Roscoe Wind Farm по-прежнему продолжает лидировать по установленной мощности. Мощность 781.5 МВт обеспечивают установленные 627 ветроустанови ведущих мировых производителей, таких как Mitsubishi, General Electric, Siemens. Станция расположена в центральной части Техаса и занимает площадь примерно в 400 км2.

Второй ветряной электростанцией по установленной мощности остается Horse Hollow Wind Energy Center с 735.5 МВт.



---

Самая мощная оффшорная ветряная электростанция (300 МВт) Thanet Wind Farm, графство Кент (Англия)

Thanet Wind Farm (Источник фото: vattenhall.com)

Офшорная ветряная электростанция Thanet Wind Farm, как и в прошлом году, лидирует в данной категории. Станция расположена у берегов графства Кент на юго-востоке Англии в Северном море. Глубина в этом месте составляет от 20 до 25 м. Официальное открытие состоялось 23 сентября. Стоимость проекта оценивается в 1.4 млрд. долларов США. Ветропарк состоит из ста ветроустановок Vestas V90 мощностью 3 МВт каждая.

В настоящее время ведется строительство нескольких крупный оффшорных ветряных электростанций мощностью свыше 300 МВт. Например, строящаяся на восточном побережье Великобритании электростанция London Array по проекту будет иметь мощность 1000 МВт. Первая фаза строительства должна завершиться весной 2013 года, а вся мощность должна быть установлена к 2015 году.



---

Самая мощная гидроэлектростанция (22.5 ГВт) Плотина Three Gorges, Хубэй (Китай)

Three Gorges Dam (Источник фото: flickr.com Автор: PVCG )

Three Gorges Dam («Три ущелья») – строящаяся крупнейшая в мире гидроэлектростанция мощностью 22,5 ГВт в Китае на реке Янзы. Станция состоит из 32-х генераторов мощностью по 700 МВт, и двух генераторов по 50 МВт. Из них четырнадцать генераторов установлены на северной стороне дамбы, двенадцать на южной стороне, а остальные шесть в подземной части станции. Как сообщалось ранее, именно при установке этих турбин возникли сложности.

Строительство электростанции началось в 1992 году, окончание было запланировано на 2010 год. Однако, окончание строительства постоянно переносится. В настоящий момент все турбины находятся в эксплуатации, кроме 6-и, которые расположены в подземной части станции. В течение 2011 года они постепенно вводились в эксплуатацию. Ожидается, что в 2012 году все турбины станции полностью выйдут на эксплуатационный режим.

Вторая по мощности расположена на границе Бразилии с Парагваем мощностью 14 ГВт. Еще более крупную платину Inga Dam мощностью 39 ГВт строят в Демократической республике Конго. Окончание строительства ориентировано на период между 2020 и 2025 годами.



---

Самая мощная в мире приливная турбина (1.2 Мвт) Турбина SeaGen, Стренгфорд Лаф (Ирландия)

SeaGen (Источник фото: guardian. co.uk)

Первенство по мощности в этом году удерживает приливная турбина SeaGen в Стренгфорде, которая также является и первым коммерческим проектом в этой области. Мощность турбины составляет 1.2 МВт, и состоит из двух парных турбин с диаметром лопастей 16 метров. Весит турбина 300 тонн. Способность вращаться вокруг своей оси позволяет турбине настраиваться на набегающий поток воды при приливе или отливе. Турбина может быть поднята из-под воды для проведения обслуживания (показано на рисунке).



---

Самая мощная волновая электростанция (2.25 МВт) Agucadoura Wave Farm, Повуа-де-Варзин (Португалия)

Agucadoura Wave Farm (Источник фото: guardian.co.uk)

В этой области, как и в прошлом году, лидирует приливная турбина Agucadoura Wave Farm мощностью 2.24 МВт. Станция занимает первое место среди когда-либо реализованных и коммерчески работающих проектов. К сожалению, как сообщают ряд источников, в настоящий момент станция не работает. Указывается, что трудности были связаны с работой подшипников. И, хотя, решение проблем и было найдено, управляющая компания не спешит вводить аппарат в действие.

Станция длиной 150 м и шириной 3.5 м располагалась возле берегов города Повуа-де-Варзин в северной части Португалии. По своей форме напоминает «змею», наполовину погруженную в воду. Волны, накатываясь на этих «змей», передают им колебания, которые впоследствии преобразовываются в энергию. Каждая турбина производит 0.75 МВт электроэнергии. Было построено три таких установки общей мощностью 2.25 МВт и стоимостью 13 млн. долларов.

Также реализуется еще один проект волновой электростанции в Шотландии – Siadar Wave Power Station мощностью 4 МВт. Проект по плану должен был быть закончен в 2011 году, но реализация его все еще продолжается.

Еще об одном проекте следует вспомнить – Oyster Wave Energy System, который разработан шотландской компанией Aquamarine Power при участии Европейского исследовательского центра морской энергии (European Marine Energy Centre). Мощность установки 2,4 МВт. Сейчас проект построен на территории исследовательского центра, и, по сути, является экспериментальной разработкой, и в коммерческих целях не используется.



---

Самая мощная тепловая солнечная электростанция (354 МВт) Solar Energy Generating Systems, Калифорния (США)

Solar Energy Generating Systems (Источник фото: wikimedia.org)

Solar Energy Generating Systems (SEGS) на сегодня остается самым крупным проектом по использованию солнечной тепловой энергии. Разработан и внедрен компанией Luz International. Состоит из девяти солнечных электростанций, разбросанных по пустыне Мохава в Калифорнии, США. Из них шесть имеют мощность 30 МВт каждая, две по 80 МВт, и еще две 14 МВт. Общая мощность составляет 354 МВт. Использовано 936384 параболических концентраторов, которые расположены на площади 6.5 км2.



---

Самая мощная геотермальная электростанция (1517 МВт) The Geysers, Калифорния (США)

The Geysers Power Plant (Источник фото: geothermal. marin.org)

The Geysers – это комплекс, состоящий из 22-х геотермальных электростанций, суммарной мощностью 1517 МВт. Геотермальное месторождение расположено в 116 км к северу от Сан-Франциско. Несмотря на то, что пиковая мощность 2000 МВт в середине 1980-х годов снизилась сегодня до 1517 МВт, этот проект по-прежнему продолжает оставаться самым крупным по использованию геотермальной энергии.

Общая площадь территории, на которой расположены геотермальные источники, составляет 78 км2. Энергия от этих источников позволяет обеспечить 60% потребности в электроэнергии северного побережья Калифорнии.

Также к крупнейшим геотермальным электростанциям можно отнести Cerro Prieto Geothermal Power Station (720 МВт) в Мексике, Hellisheiði Power Station (300 МВт) в Исландии.



---

Самая мощная в мире электростанция, сжигающая биомассу (160 МВт тепловой энергии и 265МВт электроэнергии) Oy Alholmens Kraft, Пиетарсаари (Финляндия)

Oy Alholmens Kraft (Источник фото: scientificamerican. com)

Alholmens Kraft (также известная как Jakobstad Power Station) остается самой мощной в мире электростанцией, работающей на биотопливе – древесине, торфе. В качестве вспомогательного топлива может использоваться каменный уголь.

Станция вырабатывает 265 МВт электроэнергии, а также 60 МВт тепловой энергии для использования в централизованных системах теплоснабжения и 100 МВт тепловой энергии для нужд завода по производству бумаги. В час станция способна сжигать 1000 куб. метров биотоплива. Размеры котла, в котором происходит сжигания топлива, составляет 8.5 метров диаметра в основании и диаметром 24 метра вверху, и высотой 40 метров, и при этом является крупнейшим в своем классе.

«Нам необходимо 120 грузовиков с биотопливом в день», говорит управляющий директор завода Стиг Никул (Stig Nickul). «Одного грузовика хватает на 6-7 минут».



Источник: http://www.renewable.com.ua
