вентилируемый конек под гибкую черепицу

Содержание статьи

Вентилируемый конек

Вентилируемый конек на гибкой кровле не портит внешний вид и обеспечивает правильную вентиляцию подкровельного пространства, что увеличивает срок службы всей кровельной конструкции.

За счет конька вентиляция происходит по всей площади кровли. Это особенно важно если подкровельное пространство разделено на изолированные участки – отпадает необходимость использовать кровельные аэраторы.

Постоянный поток воздуха в подкровельном пространстве подсушивает деревянную конструкцию и верхний слой утеплителя, улучшает теплоизоляцию и охлаждает пространство под крышей летом.

Если на профилированных кровлях – металлочерепица, профнастил – вентиляция осуществляется с помощью рельефа материала, то гибкая черепица нуждается в вентилируемом коньке. Он незаметен под коньковой плиткой и даже придает кровельному покрытию дополнительный объем.

Инструкция по монтажу

Перед установкой

По коньку нужно подготовить прорезь шириной около 3,5см. Если вдоль конька идет коньковый брус, то с обеих сторон оставляются прорези примерно по 1,5см.

Вентилируемый конек должен плотно закрывать прорезь, которая оканчивается за 15см до края ската.

Его всегда устанавливают начиная с внешней стороны.

Подкладочный ковер должен выступать из под мягкой черепицы на 10см. После монтажа гибкой черепицы ковер загибается на нее и получается ровное основание для установки. Подкладочный ковер подрезается по краю конькового вентиля, чтобы не закрыть отверстия.

На сложных кровлях с несколькими коньками вентилируемый конек монтируется по самому высокому коньку.

Установка на старую битумную кровлю

С помощью вентилируемого конька можно улучшить вентиляцию уже используемой битумной кровли. Сначала нужно расчитать необходимое количество элементов на заданную площадь и конфигурацию подкровельного пространства.

Для правильной организации тяги сквозь коньковый вентиль старые вытяжные отверстия для исходящего воздуха заделываются, а приточная вентиляция должна работать.

Если не было подкладочного ковра – используется полоса из него или кровельный клей.

Монтаж вентилируемого конька

1. Место установки по возможности освобождается от всего лишнего – битумной черепицы, подкладочного ковра и т.д.. Ширина прорези отмечена на самом коньке. Линия прорези отмечается с помощью нитки.

2. Прорезь делается с внутренней стороны отмеченной линии. При этом должна сохраняться выверенная прямая по коньку. Отверстие очищается от стружки и пыли.

3. Конек монтируется от края фронтона по центру сделанного отверстия в сторону центра ската. При этом нужно следить, чтобы он плотно ложился на поверхность – без щелей.

4. Отдельные полосы крепятся длинными саморезами или гвоздями к поверхности через специальные отверстия. Если монтаж мягкой черепицы происходит при низких температурах, то между полосами конька оставляют зазор в 3 мм – для возможного теплового расширения.

5. Последняя полоса вентиляционного конька отрезается вровень с краем фронтона. При сложной геометрии кровли его можно подогнать по месту или не устанавливать до места соединения.

6. Поверх конька устанавливается коньковая плитка или полоса в цвет с основной мягкой черепицей. Нижняя пленка удаляется и коньковая плитка прижимается клеющимся слоем. Стыки коньковой плитки не должны попадать ны стыки конька.

Шатровая кровля

Ширина прорези – 4см (по 2см с каждой стороны от центральной линии) Прорезь начинается и заканчивается за 15 см от края фронтона или от точки пересечения коньков.

В остальном, монтаж битумной черепицы и вентилируемого конька идет согласно с инструкцией.

L- и T-кровля

Основной конек монтируется по инструкции, с необходимыми отступами по 15 см от края фронтонов.

Прорезь короткого конька не доходит до точки пересечения с длинным на 30 см.

Дымовая труба

С обеих сторон прорезь заканчивается за 30 см от дымовой трубы.

При этом коньковые элементы можно выкладывать до самой трубы – для сохранения ровной линии.

Вентилируемый конек – презентация производителя.

Монтаж коньков и вальм

Монтаж коньков и вальм для мягкой кровли, битумной или гибкой черепицы.

Монтаж коньковой черепицы.

Для коньков используется та же черепица что и для карнизов. По перфорации гонт карнизной черепицы делится на три штуки (коньковых черепички). Поэтому эта черепица называется КоНьково-Карнизной или просто КНКа.

Предварительно с КНКа удаляют защитную плёнку с нижней стороны черепицы. Ведут монтаж конька со стороны противоположной привелегирующим ветрам. Битумный конёк перегибают пополам и монтируют перегибом по коньку крыши. Крепится 4-мя кровельными гвоздями (по два гвоздя с каждой стороны конька). Нахлёст коньковой черепички делают по уровню самоклеющейся основы.

Последнюю черепичку монтируют по следующему правилу:

От черепички отрезают часть без самоклеющейся основы, затем часть с клеющей основой проклеивают на своё место при помощи битумного клея, строительного фена или пропановой горелки. Кровельные гвозди при монтаже последней черепички конька использовать не рекомендуется.

Более сложной задачей выглядит монтаж вальм. Вальмы как правило просматриваются с земли. Неровно сделанную вальму легко заметить – это довольно таки сильно бросается в глаза, поэтому к монтажу их стоит относится со всей серьёзностью.

Как же их делают. – Вальмы на мягкой кровле исполняют из карнизно-коньковой плитки (КНК). Ведут монтаж снизу – вверх. Для ровности используют капроновую шнурку.

Теперь подробней по этапам:

Внизу вальмы – перегибают пополам КНК-плитку и ложат её центром по ребру вальмы. С боку по краю плитки забивают кровельный гвоздь 35 мм так, чтоб он был недобит примерно 1-1,5 см. Затем забивают гвоздь вверху вальмы, так же перегнув одну коньковую плитку пополам и уложив её центром по вальме. По этим двум гвоздикам натягивают капроновую шнурку, которая является боковой осью вальмового конька. По шнурке ведут один бок вальмы.

После того как шнурку натянули ведут монтаж вальмового конька. Самую нижнюю (первую) плитку выдвигают так чтоб она всей своей шириной вышла на карниз. Выступившие за карниз части этой плитки аккуратно обрезают кровельным ножом по карнизу. Далее придерживаясь краями коньковой плитки по шнурке, монтируют всю вальму. Так один край вальмы получается ровным, а на втором присутствуют еле заметные смещения, которые создаются из-за нахлёстности.

После монтажа вальмы шнурку снимают, а гвоздики вытягивают. В дырки где были забиты гвозди наносят аккуратно клей и притрушивают крошкой от кровельной плитки.

После монтажа коньков и вальм, чтоб избежать “взъерошивания” коньковой черепицы, нужно пройтись аккуратно и прогреть (проклеить) строительным феном или лучше всего кровельной горелкой.

Прогревать нужно аккуратно, чтоб не перегреть кровельную плитку (до температуры, не большей чем при нагревании её при производстве).

Ставим вентилируемый конёк для мягкой кровли

Долгий срок службы мягкой кровли напрямую зависит от качества выполнения работ по обеспечению вентиляции подкровельного пространства. Битумная черепица отличается своей герметичностью и не пропускает влагу не только внутрь, но и наружу. Конденсат, скапливающийся под кровлей, способен разрушить деревянные элементы стропильной системы.

Одним из главных способов борьбы с этим — вентилируемый конёк, который для мягкой кровли может быть изготовлен самостоятельно или использован стандартный элемент. Рассмотрим его устройство и способ монтажа.

Устройство вентиляции под мягкой черепицей

Избежать возникновение конденсата под гибкой черепицей невозможно, так как это естественный физический процесс. Но возможно избежать отрицательных последствий излишней влажности под кровлей. Это возможно двумя способами:

Вывод конденсата из-под кровли;
Организация свободного хождения воздуха под кровлей для просушки элементов.

С первым пунктом справляются капельник на карнизах крыши и применение подкладочного ковра. Для решения второго момента необходимо обеспечить циркуляцию воздуха от карниза к коньку крыши.

Оставить в коньке отверстия для подобной вентиляции будет неразумно: туда без труда попадут дождь, снег, насекомые, поэтому при создании кровли из мягкой черепицы применяются специальные элементы для обустройства конька. В строительном лексиконе они носят название аэратора или дефлектора. Назначение этого элемента в том, чтобы давая свободное хождение воздуха, сохранить герметичность крыши.

Верно организованная подкровельная вентиляция характеризуется рядом признаков:

В зимний период нет наледи на карнизах крыши, так как все тепло, попавшее под кровлю из жилого помещения удаляется через конек;
В жаркую погоду теплый воздух из-под крыши не проникает в дом, так как удаляется вентиляционными потоками.

Различные типы аэраторов

Современные аэраторы удобны в монтаже и продуманы по функционалу. Если составить картину кровельного аэратора, то он обладает рядом характеристик:

Изготавливается из прочного пластика с долгим сроком службы, более 50 лет;
Рассчитан на разброс температур от -50 до +60 °С и сильные порывы ветра;
Оснащены защитой от попадания в подкровельное пространство мусора, насекомых и мелких птиц;
Форма выпуска – в виде полос, которые сцепляются друг с другом;
По правилам монтажа аэратор закрывается гибкой черепицей и потому незаметен на кровле.

Вентилируемый конек для мягкой кровли различается двух видов:

Сплошной. Выпускается в виде профиля, который производится из полиэтилена. Сверху подобный аэратор закрывается гонтами черепицы. Конструкция подобного аэратора предусматривает наличие ребер жесткости и уплотнитель, который оберегает подкровельное пространство от попадания мусора.
Точечный. Представляет собой вытяжки, которые монтируются с определенным шагом друг от друга. Использование подобного рода вытяжек, как правило, идет в комплекте со сплошным аэратором, так как обеспечить хорошую циркуляцию воздуха только с помощью точечных аэраторов весьма проблематично.

Создание вентилируемого конька при помощи готовых элементов

Монтаж кровли до этапа набивания сплошного основания под кровельное покрытие ведется без изменений. При строительстве сплошной обрешетки под гибкую черепицу конек остается незакрытым, ширина отверстия достигает 20-30 см. Готовые элементы крепятся над оставленной прорехой при помощи саморезов или гвоздей.

Готовые элементы коньковой вентиляции при необходимости надставляются. Для надежной фиксации и герметичности они оснащены специальными замками, которые позволяют быстро и надежно создать монолитное целое из несколько элементов путем их наставления.

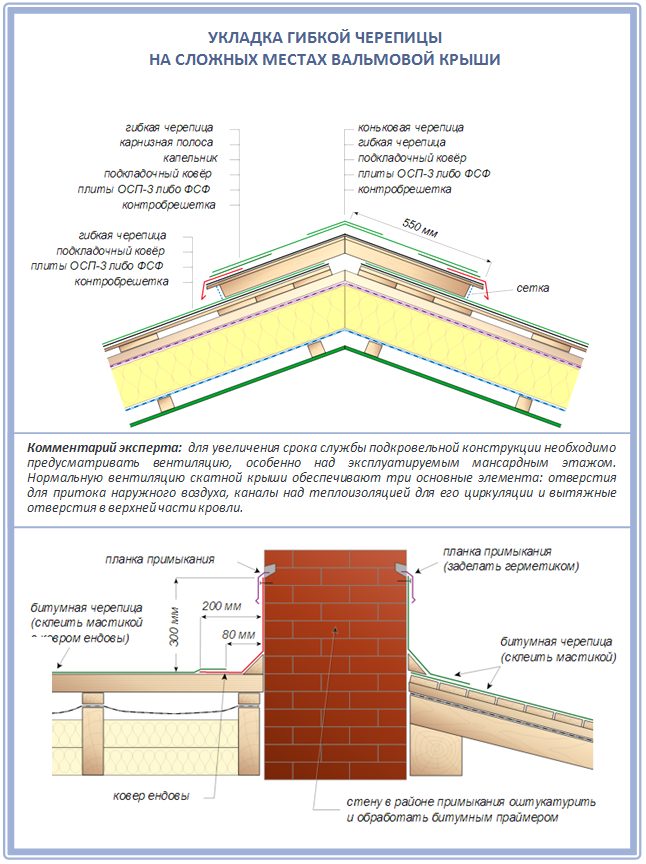

Создание аэратора своими руками

Создать вентилируемый конек возможно собственными силами.

Для этого вдоль конька на расстоянии 15 см от краев кровли в основании под мягкую кровлю делается разрез шириной 3-5 см.

От сделанного разреза необходимо освободить крышу от кровли до 15 см в обоих направлениях.
Чтобы избежать попадания в подкровельное пространство мусора над отверстием укладывается металлическая сетка, ячейки которой не более 2 см в диаметре.
Перпендикулярно отверстию монтируется контробрешетка в виде бруса 5*5 см. Одна их часть зажимает гибкую черепицу, другая – сетку.
На набитую контробрешетку монтируется сплошная обрешетка шириной до 50 см;
Низ обрешетки также укрывается сеткой.
Далее производится стандартная укладка мягкой черепицы.
Коньковые гонты монтируются последними с нахлестом в 10 см. Все стыки надежно промазываются мастикой.

Подведем итоги

Монтаж крыши из гибкой черепицы подразумевает создание вентилируемого конька, который обеспечивает циркуляцию воздуха под кровлей и избавляет подкровельное пространство от излишней влаги.

При создании вентиляции возможно прибегнуть к готовым элементам типа аэратор, или создать коньковую вентиляцию своими руками при помощи обычных строительных материалов, применяющихся при возведении кровли.

Не стоит забывать о необходимости создания вентиляционных каналов, по которым воздух будет циркулировать от карниза крыши до ее конька.

виды + руководство по монтажу коньковых планок и аэраторов © Геостарт

Рубрика: Крыша и кровля

Вентиляция конька кровли: виды + руководство по монтажу коньковых планок и аэраторов

Планируя работы по монтажу скатной крыши, вы скорее всего задавались вопросом, для чего нужна вентиляция конька кровли. Наверняка решали, как ее лучше сделать. Выясняли, зависит ли технология обустройства от типа кровельного покрытия.

Только правильно устроенная вентиляция в зоне конькового хребта обеспечит полноценное осушение кровельного пирога. Сформированные ею воздушные потоки отведут испарения от утеплителя, сохранив высоту его изоляционных качеств. Обдув предотвратит конденсацию на деревянных элементах и их разрушение.

Какие функции выполняет вентиляция конька?

Конек – это горизонтальный элемент, соединяющий два кровельных ската в их верхней части. Несмотря на кажущуюся простоту, чтобы обеспечить длительный срок эксплуатации кровли этот элемент должен выполнять сразу две функции:

Не допускать проникновения в конструкцию кровли осадков, насекомых и птиц;
Позволять пару и влажному воздуху беспрепятственно выходить из-под кровли на улицу.

Если задача по защите кровли от осадков и посторонних предметов очевидна, и большинство застройщиков ее выполняют, то про вентиляцию конька многие умудряются забыть.

Игнорирование требования по обеспечению вентиляции конька способно привести к самым тяжелым последствиям, вплоть до необходимости полного переустройства крыши.

Дело в том, что даже при хорошо выполненной пароизоляции утепленных скатов или чердачного перекрытия из дома в подкровельное пространство понемногу, но непрерывно попадает теплый воздух и пар. Далее теплый воздух и пар поднимаются наверх к своду кровли, который прикрыт коньком.

Если, дойдя до конька, этот воздух встретит препятствие и не сможет выйти на улицу, то он остынет и станет собираться в крупные капли. Вода в теплоизоляции в два раза снижает ее способность препятствовать тепловым волнам. Лужи на перекрытии как минимум превратятся в благоприятную среду для плесневого грибка и прочих гнилостных микроорганизмов.

Теплый, насыщенный влагой воздух не может покинуть помещение чердака. Из-за этого он конденсируется на стропильной системе, приводя к ее намоканию. Также избыточное тепло на чердаке приводит к подтаиванию снега на крыше и протечкам

Этот процесс будет повторяться бесконечно, и приведет к чрезмерной влажности в кровельной системе и в ограниченном крышей пространстве намоканию ее деревянных конструкций и утеплителя.

Неминуемыми последствиями работы в таком режиме является поражение деревянных конструкций синей гнилью и черной плесенью, металлического крепежа — ржой. Результатом станет потеря несущей способности и последующее разрушение.

Даже если вы считаете, что вентиляция кровли в вашем доме выполнена правильно, все равно периодически проверяйте состояние конструкций крыши, чтобы в нужный момент принять меры по дополнительной вентиляции и избежать тяжелых последствий

Чтобы не допустить такого сценария, конек в обязательном порядке должен обеспечивать свободную вентиляцию. Для этого в нем должны быть отверстия, через которые воздух из подкровельного пространства будет удаляться на улицу.

Если для кровли обеспечена хорошая коньковая вентиляция, то дело обстоит совсем иным образом.

Через коньковое ребро разгружаются два вида вентиляционных потоков. Во-первых, за счет перепадов температур идет постоянное движение воздуха внутри кровли от карниза до конька. Во-вторых, воздух и влага из помещения постепенно проникают на крышу через чердачное перекрытие и также поднимаются к коньку

Потоки теплого воздуха, которые различными способами попали в подкровельное пространство, поднимаются в самый верх к коньку и не встречая на своем пути сопротивления свободно выходят наружу, унося с собой лишнюю влагу.

Таким образом, для кровли обеспечивается комфортный режим, а риск намокания утеплителя и заражения древесины грибком минимизируется.

Подготовка к установке вентилируемого конька

Существует несколько вариантов устройства вентилируемого конька, о которых будет рассказано чуть ниже. Но для того, чтобы любой из этих способов работал, еще на этапе монтажа кровельных скатов необходимо выполнить два важных условия.

Во-первых, независимо от того из какого материала изготовлена крыша, для обеспечения коньковой вентиляции необходимо оставить зазор между скатами шириной 5-10 см. Это пространство необходимо для свободного выгода воздуха из подкровельного пространства к коньку и вентиляционным отверстиям.

Для того, чтобы сделать оптимальный зазор между скатами ознакомьтесь с инструкцией завода-изготовителя конькового элемента. Если сделать слишком большой зазор, то коньковый элемент может его недостаточно перекрыть и в кровлю начнут попадать осадки

Во-вторых, если при устройстве кровли вы применяли гидроизоляционную пленку, то в районе конька эта мембрана также должна иметь продольный разрыв шириной 5-10 см. При использовании гидроизоляционной мембраны оставлять этот разрыв необязательно, т.к. этот материал способен пропускать через поры влагу наружу.

Воздух из чердачного помещения через разрыв в гидроизоляции попадает под конек и через отверстия с уплотнителем выходит на улицу. Если такого разрыва нет, то воздух не сможет выйти к коньку и останется на чердаке

Выполнение двух этих правил является непременным условием для работы коньковой вентиляции.

Варианты изготовления коньковой вентиляции

Кровельные материалы изобилуют разнообразием. Каждый из них, будь то металлическая, керамическая или мягкая черепица, профнастил, шифер или ондулин, имеют свои особенности. Конструкции кровли, собираемые для разных материалов, отличаются друг от друга. Поэтому, конструкции коньков и способы организации их вентиляции также разнятся.

В зависимости от кровельного материала и личных предпочтений застройщика обычно применяются три вида вентиляции конька:

Вентилируемый конек на кровлях из волнистых материалов;
Вентилируемый конек на кровле из мягкой черепицы;

Вентиляция конька универсальными аэраторами с обычными или трубинными дефлекторами .

Все эти способы вентиляции эффективно работают. А выполнить любой вид коньковой вентиляции под силу даже дилетантам.

Установка конька на волнистых кровлях

Этот способ коньковой вентиляции является самым простым и дешевым.

Дело в том, что кровли из металлопрофиля, металлической и керамической черепицы, шифера и ондулина имеют волнообразную форму. Благодаря этому между кровельным материалом и планкой конька образуются щели, через которые воздух из-под кровли может свободно выходить.

Просто установив планку конька на металлочерепицу или любой другой материал с сечением в виде волн, вы обеспечите необходимые зазоры, для выхода воздуха с чердака на улицу

Поэтому для кровли из таких материалов монтаж вентиляционного конька можно выполнить всего в два этапа:

установить уплотнитель или специальную коньковую ленту;
поверх уплотнителя закрепить планку конька.

Уплотнитель и лента не позволяют попадать под кровлю снегу, сухим листьям, насекомым или птицам. Это особенно актуально, если кровля пологая, то есть имеет небольшой угол наклона или расположена в местности с частыми ветрами.

Благодаря широкому ассортименту сегодня можно подобрать подходящий уплотнитель для кровельного материала любой формы. Выбирая уплотнитель, предпочтение лучше отдать профильному типу, так как он плотнее прилегает к материалу и лучше пропускает воздух

Конструктивно лента и уплотнитель представляют собой полоски из пористых материалов, которые хорошо пропускают воздух, но задерживают мелкие предметы. Для прочного крепления и исключения щелей уплотнитель и лента имеют клеящий слой.

При покупке ленты убедитесь, что ее ширины будет достаточно для размеров вашего конька. Устанавливая ленту, надежно приклеивайте ее к материалу кровли, чтобы исключить проникновение посторонних предметов

Надо отметить, что уплотнительные кровельные ленты начали применяться в отечественном индивидуальном строительстве сравнительно недавно. При этом их установка не является обязательным условием. Однако они отлично защищают подкровельное пространство от пыли, при этом нисколько не влияют на скорость и объем выходящих через них потоков.

В случае, когда широкой коньковой планкой перекрывается зазор между скатами с большим запасом, вероятность попадания под конек дождя или снега и без уплотнителей практически отсутствует.

Монтаж конька на гибкой черепице

Кровля, изготовленная из гибкой черепицы, является абсолютно плоской, поэтому, если на ней просто закрепить коньковые элементы, то вентиляционных зазоров, как на волнистых кровлях, не будет.

Процесс изготовления глухого не вентилируемого конька на кровле из мягкой черепицы подкупает своей простотой. Однако лучше сделать выбор в пользу именно вентилируемого конька. Это убережет от серьезных проблем в будущем

Если коньковыми плитками гибкой черепицы герметично перекрывается зазор, который оставляют между скатами для вентилирования, в верхушке фронтона выбирают вентиляционные выходы. Чаще всего это небольшие отверстия над прогонами скатной крыши или расположенные ниже фронтонные окна.

Для изготовления на кровле из гибкой черепицы вентилируемого конька необходимо установить аэрационную конструкцию, образующую продольный зазор между плоскостью ската и коньком.

Этот небольшой элемент почти не увеличит время монтажа кровли. Однако он обеспечит надежную вентиляцию и не допустит пагубных последствий

Существует два варианта сооружения вентилируемой коньковой конструкции:

Установка на конек заводского аэратора;
Изготовление вентилируемого конька своими руками.

Оба способа просты и гарантируют отличный внешний вид крыши с обустроенной и красиво оформленной кровлей. Установка конькового аэратора — это отличный способ, который позволит сэкономить время на монтажные работы и по умолчанию обеспечит защиту от попадания под кровлю посторонних предметов.

На строительном рынке представлено много вариантов коньковых аэраторов от различных производителей. Однако принцип их устройства схож: аэратор представляет пластиковую конструкцию, создающую зазор для выхода воздуха. Со стороны улицы аэратор оснащен сеткой, не допускающей попадание внутрь насекомых и птиц.

Выбирая коньковый аэратор для мягкой черепицы, ознакомьтесь с рекомендациями производителя. Это поможет вам найти подходящую для вашей кровли ширину и высоту аэратора, не допустить попадания в кровлю осадков и посторонних предметов

В зависимости от потребностей застройщика коньковые аэраторы обеспечивают различный уровень защиты от проникновения под кровлю посторонних предметов и осадков. Чем меньше ячейки в сетке или решетке аэратора, тем меньшего размера частицы они пропускают.

В некоторые аэраторы помимо крупноячеистых сеток устанавливаются еще и уплотнительные ленты, которые полностью исключают возможность попадания под кровлю чего-либо.

Выполняя работы, обеспечьте прочное крепление конька на кровле, так как он подвергается сильным ветровым нагрузкам

Установка такого конькового аэратора не вызывает сложностей и происходит в три этапа:

Перед укладкой гибкой черепицы вдоль линии конька усиливают обрешетку. Обычно здесь используют доску, если все скаты обустроены плитами ОСП. Если обрешетка была выполнена доской, то вдоль конькового хребта ее ставят без зазоров. Поверх укладывают гидроизоляционный ковер.
Конек на гвозди или саморезы закрепляется к доске, проложенной вдоль скатов;
Сверху на конек обычным способом крепится черепица.

Конек заводского изготовления имеет большой срок службы и гарантирует хорошую вентиляцию.

Изготовить вентилируемый конек можно и своими руками, если по каким-либо причинам вы не хотите применять коньковый аэратор заводского изготовления.

Если аккуратно отнестись к работе, то с земли самодельный кровельный аэратор невозможно будет отличить от заводского

Для самостоятельного изготовления вентилируемого конька потребуются те же материалы, которые применялись при строительстве самой кровли:

Решетины из бруска 50×50 мм;
OSB или фанера;
Гибкая черепица, предназначенная для обустройства для конька. Ее можно купить в готовом к монтажу виде или самостоятельно нарезать из рядовых гонтов;
Оцинкованные кровельные гвозди.

При желании для защиты от снега, насекомых и птиц необходимо приобрести карнизную или какую-нибудь другую сетку.

Если вы решили изготавливать вентилируемый конек самостоятельно, то обязательно учтите необходимый для него объем материалов при расчете и заказе кровли

Первым делом закрепляем решетины в верхней части скатов над стропилами. Длина бруска зависит от угла наклона крыши: чем угол меньше, тем длиннее следует сделать элементы обрешетки, чтобы исключить попадание дождя в непогоду. В обычных случаях длины 50 см будет достаточно. Чрезмерное увеличение длины элементов обрешетки и конька затруднят циркуляцию воздуха.

К торцам бруска крепим карнизную сетку соответствующей высоты.

Далее на брусок устанавливаем основание под гибкую черепицу из OSB или фанеры, поверх которой обычным способом закрепляем гибкую черепицу.

Самодельный вентилируемый конек на кровле из гибкой черепицы может быть как двухсторонний, так и односторонний. Если вы хотите, чтобы с лицевой стороны крыши вентиляционного зазора не было видно, то установите односторонний конек с вентзазором на противоположной стороне

Изготовленная таким образом коньковая вентиляция будет гармонично повторять внешний вид кровли и не потребует серьезных навыков и финансовых затрат.

Установка коньковых аэраторов

Бывают ситуации, когда вентилируемый конек не может быть установлен. Например, на кровлях с небольшим углом наклона снежная шапка не сходит и может перекрывать конек, полностью прекращая вентиляцию. В районах со снегом и сильными ветрами под вентилируемый конек может задувать снег.

Также в процессе эксплуатации может выясниться, что вентилируемый конек недостаточно эффективен. В этих случаях оптимальным вариантом является установка на конек универсальных аэраторов дефлекторов.

Монтаж кровельных аэраторов своими руками не представляет трудностей. Нужно лишь соблюдать рекомендации производителя

Кровельный аэратор может быть установлен в коньковый элемент любого типа. Он может использоваться как основной элемент коньковой вентиляции (при глухом коньке), так дополнительно к уже существующей коньковой вентиляции.

Преимуществами такого решения являются:

Исключено попадание под кровлю осадков и других посторонних предметов;
Возможность применять на кровлях с небольшим наклоном, на которых скапливается снег;
Обеспечение дополнительной тяги.

В отличие от конькового аэратора, который выводит воздух равномерно по всей длине конька, аэратор для ската обеспечивает точечную вентиляцию. Поэтому при использовании его необходимо обеспечить отсутствие препятствий для движения воздуха к нему вдоль конька. Сделать это можно спилив верхние части стропил на 5-7 см параллельно земле.

Если ваша крыша имеет длинный конек и скаты большой площади, то лучше установить несколько коньковых аэраторов, чтобы не было зон с застойным воздухом под коньком

Производители предлагают отличный выбор коньковых аэраторов, а также вентиляционных труб с турбинными или обычными вентиляционными дефлекторами . Они подходят для любых типов кровельного покрытия, поэтому выбрать подходящее для вас устройство не составит труда.

Последствия слабой или нулевой вентиляции

Конечно, для чтобы довести ситуацию до такого состояния необходимо серьезно нарушить правила устройства перекрытий и крыши или долгое время не обращать внимания на проблемы с вентиляцией. Однако вероятность столкнуться с неприятностями все же велика.

В первую очередь проблемы с вентиляцией кровли приводят к повышению влажности и конденсации влаги на элементах кровли. Зимой влага конденсируется на конструкциях кровли и превращается в иней, который при оттепели тает и превращается в воду.

Растаяв этот иней намочит стропильную систему и попадет в утеплитель. Следствием станет снижение эффективности теплоизоляции и расселение гнилостных микроорганизмов

Последствия такого явления самые неприятные и разрушительные:

Намокшие деревянные конструкции поражаются грибком и постепенно разрушаются;
Металлические крепежные элементы начинают ржаветь и теряют прочность;
Конденсат, капающий с конструкций крыши на утеплитель перекрытия или мансарды, проникает в него, сводя на нет теплоизоляционные свойства.

Второй распространенный вид негативных последствий от неправильной установки коньковой планки или конькового аэратора, либо отсутствия в них уплотнителя – это попадание в конструкцию крыши посторонних предметов.

В ветреную погоду в подкровельное пространство могут проникать дождь или снег, приводя к намоканию элементов кровли или утеплителя.

Устанавливайте вентилируемый конек таким образом, чтобы коньковая планка надежно и с запасом перекрывала зазор между скатами в верхней части крыши

При отсутствии конькового уплотнителя или ленты на чердак могут проникать птицы. Они могут свить там гнезда и досаждать постоянными шумами, а могут расковыривать и вытаскивать для строительства своих гнезд утеплитель.

Принимая решение об установке конькового элемента без уплотнителя или ленты понаблюдайте или поинтересуйтесь у соседей о том, много ли мелких птиц в этой местности Причинами образования ледяного затора является слишком высокая температура воздуха под кровлей из-за утечек тепла и отсутствия вентиляции. В результате снег над чердаком постоянно подтаивает и скатывается вниз. В то же время на карнизном свесе, под которым нет теплого чердака снег не тает и задерживает поступающую сверху воду. Постепенно на карнизе образуется опасный нарост из снега, воды и льда

Особенно опасно такое явление, если под карнизом ходят люди, ведь падение сосулей и наледи может нанести непоправимый вред.

Также нужно отметить, что коньковая вентиляция является лишь составным элементом в вентиляции кровли и чердака и по сути представляет собой вытяжку. Исходя из этого, для ее нормальной работы требуется обеспечить приток воздуха под кровлю, например, через карнизные продухи.

Если этим пренебречь, то в отсутствие необходимого притока воздуха, даже идеально сделанной коньковой вентиляции просто нечего будет вытягивать на улицу, а водяные пары продолжат скапливаться в конструкции крыши и разрушать ее.

Кроме того, устраивая коньковую вентиляцию, нельзя забывать об установке пароизоляции перекрытия и утепленных скатов мансарды , они защитят от бытовых испарений утепленные конструкции. В холодных крышах барьеры от пара не используют. Для защиты от атмосферной воды как утепленных, так и холодных крыш необходима гидроизоляция.

Также обязательной составляющей вентиляции крыши являются слуховые и фронтонные окна. Первые сооружают на вальмовых и шатровых типах крыш, вторые — на односкатных, двускатных и ломаных. Кроме них в качестве дополнения монтируют вентиляционные клапаны с вентиляторами и без, отдушины и прочие устройства.

Монтаж конькового аэратора с дефлектором:

Установка глухого конька и конькового аэратора на кровле из гибкой черепицы:

Коньковая вентиляция – это важный элемент, позволяющий продлить срок службы конструкций крыши. При этом благодаря различным вариантам конструкции и широкому выбору готовых изделий изготовить или установить вентиляцию можно самостоятельно.

Главное, выбрать подходящий тип коньковой вентиляции именно для вашей кровли.

автор

Фирсова Мария

гидроизоляция кровли

Вентиляционные вентиляционные отверстия II Ridge — Air Vent, Inc.

История успеха — Shinglevent II и The Edge Vent

Rutter Roofing & Exsteriors
Адрес: 345 Lancaster Avenue
, PA 19355
Телефон: 610-584-2084

, PA 19355
. Электронная почта: [email protected]
Веб-сайт: www.rutterroofing.com

Примечание редактора: Чердачная вентиляция может выглядеть красиво. Здесь вентиляция конька ShingleVent II (вытяжной воздушный поток) в сочетании с краевой вентиляцией (поток забора воздуха на крыше ниже края крыши) объединяются для создания сбалансированной системы воздушного потока.

Click an image to enlarge:

SUCCESS STORY — ShingleVent II

Bastian Roofing
Address: 4017 State Road 167
Richfield , WI 53076
Телефон: 414-416-8936
Электронная почта: bastianroofing@charter. net

«Раньше эта крыша была из кедровой стружки. Мы изменили все во время установки новой крыши из битумной черепицы, добавив впускные вентиляционные отверстия в необходимом количестве и коньковое вентиляционное отверстие ShingleVent II для отвода воздуха». – Рон Бастиан, владелец, Bastian Roofing. весь пик крыши.

ИСТОРИЯ УСПЕХА — ShingleVent II

Keith Green Construction, Inc.0007 Aloha, OR 97003
Телефон: 503-681-7912
Веб-сайт: www.keithconstruction.com

) были под крышей. Домовладелец также не знал, что воздухозаборные отверстия были заблокированы изоляцией внутри чердака. По сути, вентиляция чердака была нулевой. Мы заметили, что чердак был обработан от плесени. Когда пришло время заменить эту крышу, никто из других подрядчиков не попросил подняться на чердак, прежде чем представить предложение по кровле. Мы устранили заблокированный впускной поток воздуха и установили коньковый вентиль ShingleVent II для вытяжки». – Ryan Esquivel, Coardator, Keith Green Construction, Inc.

Нажмите на изображение, чтобы увеличить:

Фото 1: Вырезы для вентиляционных отверстий были накрыты на
Фото 2: 66. Вентиляция заблокирована чердачной изоляцией
Фото 3: Коньковая вентиляция ShingleVent II, установленная для вытяжки

ИСТОРИЯ УСПЕХА – ShingleVent II и The Edge Vent

2 9 Arton9Roofing Company0006
Адрес: 2203 Obenchain Street
Dallas, TX 75208
Телефон: 214-698-8443
Веб-сайт: www.arringtonroofing.com

«Кондиционер наверху не охлаждал. Нас вызвал подрядчик по кондиционированию воздуха, чтобы проветрить чердак. Мы добавили прямоугольные потолочные вентиляционные отверстия, коньковое вентиляционное отверстие ShingleVent II и краевое вентиляционное отверстие (заборник на крыше). Мы разместили Edge Vent более чем на полпути вверх по крыше, где начинался чердак второго этажа. Архитектура дома не позволяла установить Edge Vent перед крышей. Его нужно было установить над слуховыми окнами в передней части дома, которая находится рядом с мансардным полом. Инфракрасные показания температуры в 15:00 днем 105 ° F. ”– Крис Аррингтон, вице-президент Arrington Roofing Company, Inc.

Примечание редактора: правильно работающая система вентиляции чердака: в пределах 10-15° от наружной температуры; 20° макс. Edge Vent предназначен для размещения на карнизе крыши или перемещения вверх по крыше на 2-3 фута в ситуациях, когда открытые хвосты стропил приводят к тому, что чердак начинается на крыше на 3 фута или меньше. В этом случае компания Arrington Roofing разместила Edge Vent выше по крыше, и это работает. Такие применения следует рассматривать в каждом конкретном случае с учетом климатических условий.
Нажмите на изображение, чтобы увеличить:
Фото 1: Вид на обочине до
Фото 2: Добавление прямоугольных вентиляционных отверстий
Фото 3: . Ректомирные варианты. Установка конькового вентиляционного отверстия ShingleVent II
Фото 5: Краевое вентиляционное отверстие установлено на крыше
Фото 6: Температура чердака составляет 114° на 105° День после исправления

История успеха-Shinglevent II и Hip Ridge
Ameritech Services, LLC
Адрес: PO Box 5685
Deptford, NJ 08096
Телефон: 1-877-nj-Exsteriors
Веб-сайт: www.ameritechnj.com
. : [email protected]

«Эта крыша имела множественные протечки. При осмотре мы также заметили, что он не был должным образом вентилирован. На крыше не было чердачных вытяжных вентиляционных отверстий, но были вентиляционные отверстия на потолке. При замене кровли мы установили коньковый люк ShingleVent II (по горизонтали) и Hip Ridge Vent (по диагонали). Нам кажется, получилось красиво». – Ларри Дейо, координатор проекта, Ameritech Services

Примечание редактора: Большое спасибо Ларри Дейо за то, что поделились этими фотографиями и видеоматериалами с дрона! Это отличный наглядный пример того, как можно комбинировать горизонтальную коньковую вентиляцию (ShingleVent II) и диагональную коньковую вентиляцию (Hip Ridge Vent) на сложной крыше.

Щелкните изображение, чтобы увеличить:

Фото 1: До: Вид на небо
Фото 2: После: Вид на небо
Фото 3: после: просмотр обойдки
Аэрозабыватели установки:

История успеха — Shingnveventi II (с вентиляционным вентиляционным отверстием Hip Ridge)
9000 2 9000 3RD.
Адрес: 35835 Vine Street
Eastlake, OH 44095
Телефон: 440-850-5592
Веб-сайт: www.3rdgenerationhomeimprovements.com
Электронная почта: [email protected]

«В этом одноэтажном доме на крыше имелось несколько чердачных вытяжных вентиляционных отверстий: короткие коньковые вентиляционные отверстия, коробчатые вентиляционные отверстия и вентилятор на крыше. Мы удалили все и установили непрерывный коньковый вентиль ShingleVent II (по горизонтали) вместе с вентиляцией Hip Ridge Vent (по диагонали). Приточная вентиляция была в хорошем состоянии, по всему периметру дома был установлен вентилируемый софит». – Майкл Скаперато, владелец компании «Улучшение дома 3-го поколения»

Примечание редактора: Смешивание или сочетание двух различных типов вытяжных вентиляционных отверстий чердака, как описано выше, может привести к короткому замыканию системы вентиляции чердака, что приведет к неэффективному потоку воздуха и проникновению погодных условий. Это объясняется более подробно в выпуске нашего подкаста «Проветривание с помощью Air Vent». Использование исключительно одного типа чердачной вытяжной вентиляции исключает короткое замыкание.

Щелкните изображение, чтобы увеличить его:

Фото 1: До: Смешанные вытяжные вентиляционные отверстия чердака
Фото 2: До: Смешанные вытяжные вентиляционные отверстия на чердаке
Фото 3: Исправление: Вентиляционное отверстие в бедре в процессе
Фото 4: Исправление: ШинглВент II и Вентиляционное вальмовое отверстие в процессе выполнения

ИСТОРИЯ УСПЕХА — ShingleVent II ( с The Edge Vent)

Rogge Builders, Inc.
Адрес: 12919 E. Playfield Drive
Crestwood, IL 60445
Телефон: 708-388-6576
«У этой крыши было несколько проблем. Было несколько типов чердачных вытяжных вентиляционных отверстий вместо одной вытяжной вентиляционной системы. У него были жалюзи на фронтоне, вентиляционное отверстие, ветряная турбина и вентилятор на крыше. Что еще хуже, отверстие для вентиляции софита (впуск) никогда не было вырезано, что означает, что у него не было никакого впуска. Мы произвели полный демонтаж и замену настила крыши, установили вентиляцию Edge Vent (забор на крыше) и коньковую вентиляцию ShingleVent II (вытяжку)». – Рич Рогге, владелец Rogge Builders, Inc.

Примечание редактора: Смешение типов чердачных вытяжных вентиляционных отверстий на одной крыше над общим чердаком приводит к короткому замыканию воздушного потока (вызывает неэффективный воздушный поток), поскольку один из Типы выхлопных газов становятся основным источником всасываемого воздуха в обход (короткое замыкание) фактических впускных отверстий. Кроме того, если вытяжные вентиляционные отверстия внезапно начинают действовать как впускные, они могут приносить погодные явления, для чего они не предназначены. Всегда лучше иметь один тип чердачной вытяжки в сочетании с необходимой приточной вентиляцией внизу на крыше или на потолке.

Щелкните по изображению, чтобы увеличить его:

Фото 1: До: Фронтонная жалюзи сбоку дома — вытяжка (но она будет удалена)
Фото 2: После: Низкий профиль Коньковая вентиляция ShingleVent II, установленная в качестве эксклюзивной вытяжки
Фото 3: После: Вид со стороны тротуара
Фото 4: До: Еще три типа вытяжных вентилей на крыше: электровентилятор, ветряная турбина и коробчатая вентиляция

История успеха — ШинглВент II

3rd Generation Home Improvements
Address: 35835 Vine Street
Eastlake, OH 44095
Phone: 440-850-5592
Website: www. 3rdgenerationhomeimprovements.com
Email: [email protected]

«Эта крыша требовала полного удаления гонта и замены поврежденных деревянных секций. Мы установили ShingleVent II по всему гребню. Результаты были фантастическими!» – Майкл Скаперато, владелец, 3rd Generation Home Improvement

Примечание редактора: Вентиляционное отверстие на коньке гонта обеспечило чистую, бесшовную установку с остальной частью недавно отремонтированной крыши. Вот взгляд на проект:

Щелкните изображение, чтобы увеличить его:

результаты защиты от воздушного потока и погодных условий.
ACI, Hollis, NH
Адрес: 265 Proctor Hill Road
Hollis, NH 03049

Примечание редактора. Металлическая кровельная система. ShingleVent II доступен в трех вариантах ширины: 7 дюймов, 9 дюймов и 12 дюймов.

Важные этапы установки от ACI:
Отверстие на пике представляет собой отсутствующие фанерные секции, снятые с битумной черепицы только на коньке. Один слой битумной черепицы был оставлен на месте по всей крыше и покрыт специальной подкладкой.
Выровняйте покрываемые встряски до шероховатости менее 1/16 дюйма или покройте сглаженную шероховатую поверхность встряски узким окладом шириной 1,5 дюйма.
Критически важными для установки являются подготовка шероховатости поверхности сплющенного алюминиевого вибратора и долговременная совместимость материала с коррозией/эрозией в сочетании с вентиляцией. Если невозможно получить шероховатость поверхности менее 1/16″, предпочтительно включение слоя плоского алюминиевого наплава шириной примерно 1,5″ между сопрягаемыми поверхностями.
9Во время установки использовались винты с полукруглой головкой из нержавеющей стали 0373.
Нажмите на Изображение, чтобы увеличить:
История успеха — Shinglentvent II
Bode Drying, Inc. , Indianapolis, в
Адрес: 4825 West 79th Street
777777777777777777777 годы, Индианаполис,
Адрес: 4825 West 79THAPOL 7. IN 46268
Телефон: 317-873-6005
Веб-сайт: www.bonedryroofing.com

Примечание редактора: Для этого проекта домовладелец запросил новую крышу. Опоясывающий лишай демонстрировал значительные признаки износа. После проверки компания Bone Dry Roofing выяснила, что нынешняя скатная крыша была построена поверх существующей плоской крыши. Ни на одном из двух отдельных существующих чердаков не было приточной вентиляции. Существующая вытяжная вентиляция представляла собой 4 кровельные жалюзи. Компания Bone Dry Roofing предложила коньковую вентиляцию ShingleVent II для одного чердака с большой длиной конька (25 погонных футов) и 30-ваттный вентилятор на солнечной энергии для второго чердака (длина конька составляла всего 4 погонных фута, поэтому коньковая вентиляция могла не работа). Вентилятор, работающий от солнечной энергии, имеет «солнечный контроллер», который при желании позволяет вентилятору работать без доступа к солнцу. В качестве приточной вентиляции использовался Edge Vent.

«Когда мы осмотрели эту крышу, стало ясно, что черепица сильно вздулась и потрескалась. Этому способствовало отсутствие надлежащего воздушного потока. Заказчик очень доволен готовым продуктом и очень благодарен за то, что мы смогли привести его чердачную вентиляцию в соответствие с нормами». – Джадд Хааг, генеральный директор Bone Dry Roofing

Щелкните изображение, чтобы увеличить:

ИСТОРИЯ УСПЕХА — SHINGLEVENT II
G & G Restoration, LLC, Гринвуд, Миссури
Адрес: 24903 Timberlake Drive
Гринвуд, Миссури 64034
Телефон: 816-810-7218
Веб-сайт: www.midwestrestore.com
Вентиляция края вверх по крыше, чтобы получить доступ к чердаку. Мы разделили чердачные помещения, чтобы уменьшить вероятность короткого замыкания системы из-за перепадов высот по вертикали. Хозяйка заметила разницу. Даже при небольшом количестве снега на крыше он теперь тает равномерно». – Джеремайя Гиллианд, президент G&G Restoration

Примечание редактора: Этот проект в Спринг-Хилл, штат Канзас, представляет собой дом, построенный в 1850-х годах. В G & G Restoration использовались коньковые вентиляционные отверстия ShingleVent II (выпускной воздушный поток с горизонтальными вершинами), Hip Ridge Vent (выпускной воздушный поток по диагонали) и The Edge Vent (впускной воздушный поток).

Щелкните изображение, чтобы увеличить его:

Изображение 1) Вентиляционное отверстие «Вверх по крыше»
Изображение 2) Дом в процессе прогресса
Изображение 3) Дом, построенный в 1850 -х годах
Изображение 4) Венчик Hip Ridge
История успеха — Shingleventi II
Пол Дэвис Реставрация, Ричмонд, VA
Адрес: 2119 Dabney Road.
Ричмонд, Вирджиния 23230
Телефон: 804-330-9500
Веб-сайт: www. pauldavis.com

«Мы обрезали вентиляционное отверстие потолка плитой из ПВХ, чтобы уменьшить потребность в обслуживании. В целом готовое изделие выглядит фантастически. Хозяин дома был очень доволен. Резко снизилась температура и влажность на чердаке. Победа во всем! – Стюарт Томпсон, менеджер проекта, реставрация Пола Дэвиса

Примечание редактора: До того, как реставрация Пола Дэвиса начала заниматься этим проектом, в доме было 3 жалюзи на крыше для отвода воздуха с чердака и НУЛЕВОЙ приток притока воздуха (вентилируемые потолочные панели были установлен, но отверстия внутри фанеры так и не были вырезаны). Рост плесени наблюдался на нижней стороне настила крыши и на стропилах. Для исправления и после удаления формы компания Paul Davis Restoration установила непрерывный вентилируемый софит (приток) и комбинацию горизонтального конькового вентиляционного отверстия ShingleVent II с диагональным вентиляционным отверстием Hip Ridge (выпуск).
Нажмите на изображение, чтобы увеличить:
Изображение 1) Непрерывное вентиляционное отверстие Soffit Установлено
Изображение 2) Shinglingenti II и Hip Ridge Vent
. ИСТОРИЯ УСПЕХА – SHINGLEVENT II
JSD Sanchez Roofing, Oklahoma City, OK
Адрес: 1340 SW Straka Terrace
Oklahoma City, OK 73159
Телефон: 405-210-8632
2,
им менее 10 лет, но они уже загорели из-за недостаточной вентиляции чердака. На нижней стороне фронтона над гаражом было всего два небольших воздухозаборных отверстия. Что касается выхлопа, мы обнаружили распространенную ошибку смешивания двух разных типов (жалюзи на крыше в сочетании с жалюзи на фронтоне). Домовладелец не был заинтересован в том, чтобы прорезать отверстия в свежеокрашенном потолке для обеспечения приточной вентиляции. Решением стало удаление существующих вытяжных вентиляционных отверстий и установка конькового вентиляционного отверстия ShingleVent II вместе с воздухозаборником The Edge Vent на крыше». — Дон Черники, Мастера по перестройке

Примечание редактора: Мастера по перестройке первоначально связались с Air Vent, чтобы получить рекомендации по этому проекту. Компания JSD Sanchez Roofing выполнила установку. Когда Edge Vent используется в долине, щель останавливается в 12 дюймах от долины.

Щелкните изображение, чтобы увеличить:

Изображение 1) Краевой вентиляционный прорез, вырезанный рядом с желобом
Изображение 2) Краевой вентиляционный канал, установленный с желобами
Изображение 3) Shingleentvent II и Edge Vent, установленные
История успеха — Shingleentvent II
Triple Peaks Roofing & Construction, Inc., Westlake, OH
Адрес: 805 Sharon Drive
, OH 44145
. : 440-925-0386
Веб-сайт: www.triplepeaksroofing.com

«В этом доме много выступов и долин с ограниченными горизонтальными выступами. Ограниченные коньки были проблемой для вентиляции чердака. Использование мощных вентиляторов было вариантом, но мы представили Hip Ridge Vent, чтобы использовать преимущества множества бедер. Домовладельцам нравится их решение использовать вентиляцию Hip Ridge Vent вместо мощных вентиляторов. Этот дом теперь выделяется среди других в этом районе. – Джефф Хейтценратер, вице-президент по производству, Triple Peaks Roofing & Construction

Примечание редактора: Коньковый люк ShingleVent II предназначен для пиков крыш (горизонтальных). Hip Ridge Vent предназначен для вальмовой части крыши (диагональной).

Щелкните изображение, чтобы увеличить его:

Изображение 1) Вид спереди
Изображение 2) Вентиляционное отверстие бедра и черепицы II, вид сбоку
История успеха-Shinglevent II
Lunsford Construction, Inc.
16607 Paxton Avenue
Tinley Park, IL 60477
Main: 708-257-5062
Tim Sullivan: 708-347-4732
79777-5062
Tim Sullivan: 708-347-4732
7
77977797779777

Тим Салливан: 708-347-4732
7
7
7 9 0007 www.lunsfordconstructioninc.com
Электронная почта: [email protected]

«В этом проекте предусмотрен непрерывный коньковый вентиляционный канал ShingleVent II с впускными вентиляционными отверстиями The Edge Vent (крыша на карнизе). Ты их видишь? Низкопрофильная эффективная вентиляция поможет поддерживать температуру на чердаке круглый год». – Майк Лансфорд, владелец компании Lunsford Construction, Inc.

Примечание редактора: : Фронтонные жалюзи, видимые на фотографии, были заблокированы изнутри чердака, чтобы избежать возможного короткого замыкания вытяжных вентиляционных отверстий (которое может случается, когда на одной крыше над общим чердаком используются 2 разных типа чердачных вытяжных вентиляционных отверстий).

Щелкните изображение для увеличения:

История успеха-Shinglevent II
ROWVING ROOPING & CONSTRENT
2701 Wind River Lane
Denton, TX 76210
Телефон: 940-230-8919
Facebook: www.cepbook.com/trustrampartrofing
Email .com

«Для этой крыши мы исправили существующую чердачную вытяжную вентиляцию и заменили ее на коньковую вентиляцию ShingleVent II. Это была комбинация коробчатых вентиляционных отверстий, ветряных турбин и коньковых вентиляционных отверстий, которые не проходили последовательно вдоль пика крыши. Теперь есть исключительно вентиляционные отверстия конька и потолочные вентиляционные отверстия для притока воздуха». – Кэмерон Херли, владелец Rampart Roofing & Construction

Примечание редактора: Смешивание/комбинация типов чердачных вытяжных вентиляционных отверстий (коньковые вентиляционные отверстия, коробчатые вентиляционные отверстия, фронтонные жалюзи, ветряные турбины, фронтонные вентиляторы и потолочные вентиляторы) ) закорачивает систему. Это может привести к неэффективному потоку воздуха на чердаке и возможному проникновению погодных условий (одно из выпускных отверстий становится впускным отверстием и всасывает воздух/погоду).

Нажмите на картинку для увеличения:
Низкий профильный вентиляционный вентиляционный отверстие II вдоль вершины крыши
История успеха-Shinglentvest II
Atwell Order Serve
Greenville, NC 27858
Телефон: 252-304-6229
Веб-сайт: www.atwellextservices.com
Электронная почта: [email protected]

обшивка с обеих сторон хребтов. Мы уменьшили размер отверстия до рекомендованных Air Vent ¾ дюймов с обеих сторон коньковой балки вместо почти 4-дюймовых зазоров, которые мы обнаружили под протекающими коньковыми вентиляционными отверстиями »- Тревор Этвелл, владелец, Atwell Exterior Services LLC

Примечание редактора: Более широкий слот, чем требуется в инструкциях по установке, не увеличивает производительность вентиляционного отверстия.
История успеха-Shinglentiv II
3-й поколение. Улучшения
35835 Vine Street
Eastlake, OH 44095
35835.2
Веб-сайт: www.3rdgenerationhomeimprovements.com
Электронная почта: [email protected]

«Эта сильно поврежденная крыша потребовала полного демонтажа и установки почти всех новых кровельных материалов и чердачной вентиляции. Наряду с заменой поврежденной древесины, добавлением новой черепицы и ремонтом поврежденного дымохода, мы обновили систему вентиляции чердака, включив в нее вентиляцию ShingleVent II Ridge Vents». – Майкл Скаперато, владелец компании «Улучшение дома 3-го поколения»

Примечание редактора: Как видно из фотографий, это обеспечило чистую, бесшовную сквозную вентиляцию по всей линии крыши дома.

Фото 1: Открытая гнилая древесина
Фото 2: Вся гнилая древесина тщательно и стратегически удалена вентиляционное отверстие в торце ребра обеспечивает непрерывный поток отработанного воздуха
Фото 6 и 7: Готовый продукт
Как мы устанавливаем коньковый вентиляционный канал на черепичной крыше
19 июля 2022 г. , Джош
Подобно живым существам, чердак вашего дома и крыша должны «дышать». Хотя у вашей крыши нет легких, у нее есть вентиляционные отверстия, предназначенные для вентиляции вашего чердака и дома.
Там, где конек вашей крыши встречается с центральной коньковой доской, с обеих сторон, где заканчивается настил крыши, остается зазор не менее одного дюйма. Это отверстие является непрерывным вентиляционным отверстием, также известным как ребристое вентиляционное отверстие.
Большинство домовладельцев не должны беспокоиться о коньковом вентиляционном отверстии в своем доме, но могут быть случаи, когда вам нужно будет заменить старый коньковый вентиляционный канал, отремонтировать существующую вентиляционную решетку на крыше или установить новую крышу. новая коньковая вентиляция.
Сегодня мы рассмотрим весь процесс для вас, чтобы вы знали, какой маршрут лучше всего подходит для вас!
Во-первых, что такое коньковая вентиляция?
Иногда его называют непрерывным вентиляционным отверстием. Вентиляционное отверстие конька гонта для двускатной или вальмовой крыши является обязательным для вашего дома для правильной вентиляции чердачного помещения.
Когда ваш дом построен, там, где сходятся две стороны крыши, есть пространство, и это пространство предназначено для надлежащей вентиляции чердака. Без этого вы можете не только поставить под угрозу свою энергоэффективность, но даже привести к другим проблемам (не волнуйтесь, строители знают об этом, и оставлять непрерывную вентиляцию на коньке крыши — это норма).
Чтобы влага и вода не попали в это пространство, для надлежащего покрытия этой области используется ребристый вентиляционный клапан.
Назначение коньковых форточек:
Ваша крыша сохраняет весь дом сухим во время непогоды. С помощью водосточных желобов вода стекает по вашей крыше и вытесняется водосточными трубами от вашего дома.
Подобно водосточным желобам в вашем доме, вентиляционные отверстия на бедрах и фронтонах предназначены для сохранения сухости вашего чердачного пространства, но при этом обеспечивают вентиляцию. Основная цель вентиляционного конька вашего дома — позволить влажному, теплому воздуху выходить из вашего чердака.
В случае, если эта влага и воздух не могут выйти, чрезмерная влажность может вызвать многочисленные проблемы, включая видимые повреждения и даже плесень. К счастью, такие случаи случаются редко благодаря коньковым вентиляционным отверстиям и текущим требованиям к зданию!
Типы коньковых вентиляционных отверстий:
Несмотря на то, что верхние коньковые вентиляционные отверстия устанавливаются поверх вентиляционных систем, существуют более старые стили, которые когда-то были широко распространены, например, алюминиевые. Ниже приведены наиболее распространенные типы:
Вентиляционное отверстие для конька с гонтовым покрытием
Вентиляционное отверстие для гонтовой крыши является наиболее распространенным типом конькового вентиляционного отверстия, потому что с помощью этого вентиляционного отверстия конденсат выходит в наиболее эффективное место – на конек. Черепица на вентиляционном отверстии позволяет разместить на вентиляционном отверстии накидную черепицу, чтобы она гармонировала с крышей.
Большинство коньковых вентиляционных отверстий установлены и покрыты 12-дюймовой коньковой черепицей шириной 12 дюймов. Среди распространенных марок:
CertainTeed 12-дюймовый коньковый вентиляционный фильтр с фильтром
Коньковое вентиляционное отверстие GAF Cobra Snow Country
Metal Ridge Vent
2
2 В зависимости от конструкции вашей крыши или типа используемого кровельного материала может потребоваться металлический конек. Металлическая кровля со стоячим фальцем не будет выглядеть правильно с черепицей над вентиляционной системой, поэтому вам понадобится металлический коньковый вентиляционный канал.
Вентиляционный алюминиевый гребень
Мы несколько предвзято относимся к материалу вентиляционного отверстия, поэтому никогда не рекомендуем устанавливать вентиляционный гребень из алюминия. В некоторых домах все еще могут быть алюминиевые вентиляционные отверстия от первоначальной конструкции, но общая установка алюминиевых коньковых вентиляционных отверстий осталась в прошлом.
В некоторых случаях домовладелец или подрядчик по кровельным работам может предпочесть вентиляционное отверстие в виде алюминиевого конька, которое по своим функциональным возможностям похоже на вентиляционное отверстие, выполненное из черепицы. Ключевое отличие заключается в долговечности и учете других факторов, таких как ржавчина или утечки.
Установка коньковой вентиляции:
Не беспокойтесь, вам не придется заменять весь настил крыши, чтобы установить новую коньковую вентиляцию.
Старый метод установки коньковых вентиляционных отверстий заключался в использовании алюминиевых коньковых вентиляционных отверстий или просто алюминиевых полос, однако в настоящее время предпочтительным методом является установка коньковых вентиляционных отверстий из гонтов. Мы не рекомендуем пробовать это дома или делать своими руками, если у вас нет опыта строительства и кровельных работ.
Слишком много факторов, таких как безопасность лестницы, безопасность крыши и даже знание того, как правильно установить вентиляционную систему конька крыши, делают это не обычной работой своими руками. Шаги, которые мы предпринимаем для установки конькового вентиляционного отверстия, включают:
Удалите обшивку или старые вентиляционные отверстия конька
Если крыша новая, заделайте гонты на надлежащем расстоянии и убедитесь, что концы настила крыши образуют отверстие в верхней части рядом с коньковой доской (должен быть один погонный фут вентиляционного отверстия на каждый 150 квадратных футов чердачного помещения)
Убедитесь, что полевая черепица установлена правильно
Установите коньковый вентиляционный выход, такой как коньковый вентиляционный фильтр с фильтром Certainteed
Используя подходящие кровельные гвозди, установите кровельную черепицу поверх конькового вентиляционного выхода
Фронтон Вентс
Фото Кредит
Недавно мы написали статью о разнице между двускатной крышей и вальмовой крышей. Двускатная крыша — это стандартная крыша, которую вы рисовали в детском саду.
Наклонная крыша с двух сторон, которые сходятся посередине, образует конек, что-то вроде треугольника. В этой конкретной крыше вентиляционное отверстие представляет собой одну непрерывную часть от конца до конца и часто дешевле, чем его аналог вальмовой крыши.
Вентиляционные отверстия для вальмовой крыши
Шатровые крыши известны своей превосходной самоподдерживающейся конструкцией и выглядят так, будто стороны втянуты внутрь, образуя еще две стороны крыши. Тем не менее, он также образует дополнительные четыре гребня, которые необходимо учитывать.
Шатровые крыши обычно считаются более классными, но они, как правило, стоят дороже из-за дополнительных материалов и конструкций, необходимых для формирования крыши. К счастью, вам не придется беспокоиться о том, как установить вентиляционное отверстие на коньке, чтобы обеспечить достаточную вентиляцию, это не проект «сделай сам», учитывая, как тяжело ходить по вальмовым крышам!
Какова цена нового конькового вентиляционного отверстия?
Сколько стоит новый коньковый вентиль?
Цены на вентиляцию конька крыши измеряются в погонных квадратных футах. Это означает, что если ваш дом имеет стандартную двускатную крышу с 45-футовым коньком, длина конькового вентиляционного отверстия должна быть 45 футов. Цена за квадратный фут и в зависимости от выбранной вами кровельной компании, только сам вентиляционный материал конька может стоить 5 долларов или выше за погонный фут.
Имейте в виду, что сюда также входит стоимость черепицы, укладываемой поверх конькового вентиляционного отверстия, и связанные с этим трудозатраты. Шатровые крыши требуют больше вентиляционных отверстий, больше материала и больше черепицы, поэтому они дороже.
Вердикт по установке коньковых вентиляционных отверстий –
Квадратные вентиляционные отверстия, кровельные вентиляционные отверстия, потолочные вентиляционные отверстия, впускные вентиляционные отверстия, оклады, трубные хомуты, коньковые вентиляционные отверстия – к этому моменту вы, вероятно, слишком много знаете о своей крыше и ее вентиляционных системах.
Надлежащая вентиляция необходима для избавления вашего чердака от горячих волос и обеспечения энергоэффективности вашего дома.
No related posts.
