Установка тэна в батарею: что это, плюсы и минусы, как установить

Тэны в радиатор батареи чугунной и алюминиевой ☎ (050)-631-9799 водяные тэны и сухие в колбе.

Электро тэны в чугунный радиатор отопления, тэны в батарею би металл, нагрев алюминиевой батареи, отопление без электро котла, отопление от солнечных панелей на прямую, тэны от солнечных панелей 24 в

Обзор, описание данной продукции:

Очень много людей задают вопрос, как же расчитать необходимую мощность тэна для экономичного, а главное правильного отопления.

Чтоб правильно расчитать мощность тэна для батареи, мы подготовили таблицу расчётов с рекомендуемыми параметрами:

Какая же должна быть батарея, сколько секций для отопления помещения 20, 30, 50, 100, 150, квадратов. ?

Ответить на эти вопросы правильно не возможно, но есть один выход, которым мы и воспользуемся.

Мы установим алюминиевую батарею на 10 секций, можно было повесить чугунную, но для экономии потреблённой энергии выбрали всётаки алюминиевую. Так как воды в ней в разы меньше и соответственно скорость передачи тепла будет намного быстрей, что в свою очередь уменьшит потребление энергии.

 Помещение у нас  на 20 квадратов.

Мы сделаем замеры всех доступных элементов, какой нужно тэн для батареи, какая температура на улице, какая в помещении, какие стены и как это нагреется и за какое время, а так же скольк тэн потребляет электричества для нагрева батареи

Мы попытаемся максимально доступно показать и рассказать по этапно, как можно быстро сделать отопление без труб своими руками. Разберём, какие затраты на трубы, сколько же можно сэкономить на этом. И какие плюсы и минусы данного отопления. Как поставить правильно батарею, как установить тэн в батарею, как установить стравливающий клапан, подключим тэн и пронаблюдаем как это всё работает.

Установим тэн в алюминиевую батарею, мощностью 2000 ват. Закрытого типа, тэн с терморегулятором закрытого типа, что б не было открытого доступа к контактам. С помощью регулятора мощности, мы будем задавать параметры тену, работать на разных мощностях таких, как 100 вт , 300 вт, 500 вт, 1000 вт, 2000 вт.

И сделаем замеры скорости нагрева батареи электро тэном.

Итак:

Стены из гипсокартона,

Устанавливаем и вешаем батарею.

Устанавливаем тэн в батарею с терморегулятором закрытого типа

Строго в в нижнюю часть батареи.

Садим тэн на фум ленту.

Заливаем обычную воду, объем батареи всего 2 литра, устанавливаем стравливающий клапан в верхнюю часть батареи, проверяем нет ли подтекания.

Если все хорошо. Преступаем к подключению и замерам показателей.

Включаем регулятор на 5%, это 100 ватт мощности батарейного тэна.

Какие же плюсы и минусы в данном отоплении.

Метр трубы стоит 2$, соединители по 1$ услуги сантехника от 20$ и ваше время тоже стоит денег, считаем, и думаем…

Чем же батарейное тэновое отопление лучше котлового?

Котловой тэн имеет мощность от 3 до 100 и выше квт. В зависимости от помещения.

Состоит, как обычно из блока тэнов, на одном фланце. И если сгарает один тэн, из всего блока, происходит протекание котла, или пробой на корпус, с определёнными последствиями.

Приходится выключать всё отопление, срочно покупать новый блок из этих же тэнов и запускать обратно систему отопления.

А так же это не дёшево, и занимает очень много вашего времени и нервов.

В батарейном отоплении это всё отсутствует. Если и перегарает тэн, это устраняется очень быстро.

Отключаем всего лишь одну батарею, слили воду, поменяли всего один тэн, стоимость которого в разы меньше, по сравнению с блок тэном,  такой тэн для батареи можно купить, как запасной и хранить про запас . заливаем, воду, и запускаем.

Всё проходит с минимальными потерями тепла, времени и нервов.

Можно установить колбу с сухим тэном в батарею, процес ремонта вообще ускоряется в разы. С колбой, даже воду не нужно сливать, просто меняем тэн на новый и запускаем отопление

И так спустя час батарея с тэном 100 вт практически не нагрелась, так как 100 ватт слишком маленькая мощность для нашей площади, и большие потери тепла идут из-за неутеплённых стен

Выставляем 15% мощности, это мощность тэна в батарее будет 300 ватт

Охлаждаем батарею примерно до 10 градусов и включаем на 25%, то есть мощность тэна в батарее будет 500 ватт

Засекаем время и ждём

Теперь включим 50 %, в таком случае, мощность тэна батареи выростет до 1 квт (1000 вт)

Снова засекаем время

Спустя пол часа вода в батарее нагрелась до 60 градусов, это довольно быстро учитывая, что у нас большая площадь, радиатор заметно прогрел всё помещение

И так теперь включим на всю, то есть на тэн в батарее пойдёт вся мощность 2 киловатта, температура воды в  батарее 2 градуса

Спустя всего 8 минут батарея нагрелась до 65 градусов, это не очень хорошо, так как батарея не успевает отдавать тепло воздуху и сильно нагревается, в такой ситуации терморегулятор для тэна батареи будет часто клацать, и сам тэн может шипеть.

Сделаем выводы, что лучше всего на нашу площадь устанавливать тэн в батарею 1000 ватт, так как тэн будет постоянно работать и практически не выключаться, снижая нагрузку на терморегулятор тэна,

В плане экономичности нет разницы между тэнами батареи 1 и 2 квт, так как в одном случае тэн будет постоянно работать, а в другом время от времени отключаться, но если взять слабый тэн для батареи, то он попросту не будет прогревать комнату

Заказать сухие и мокрые тэны в батарею любой длинны и мощности, под правые и левые резьбы можно на нашем сайте ЕЛЕМЕНТ-ТМ

или по телефону 0506319799,  093-203-9598, 096-994-5930

В продаже есть тэны от солнечных панелей, которые греют на прямую,

Изготавливаем тэн любой длинны по желанию клиента.

Установка тэна происходит в нижнюю точку батареи, тэн не имеет выхода для термостата, рассчитан для подключения на прямую.

конвертируя солнечную энергию в тепловую без преобразователя.

Для мощных солнечных станций, производим блок тэнов мощностью до 25 кВт с напряжением постоянного тока 12, 24, 36 вольт

Данный блок состоит из пяти тэнов 24 в, с одной стороны и тэнов 220 в с другой стороны

Тэны для радиатора отопления, которые работают в среде тосола, изготовленные для работы в жёстких условиях.

Тэны для радиатора отопления, которые работают в среде масла, имеют сварное соединение тэна со штуцером, выдерживают высокие температуры.

Данный тэн устанавливают в системы отопления, в летний душ, в дистилляторы и самогонные аппараты, в масляные радиаторы, и т.д.

нержавеющий элемент тэн состоит из :

нагревательного элемента-тэна нержавеющего, нержавеющего соединительного штуцера с резьбой 1″, термостат закрытого типа со световым индикатором включения, регулировочного колеса с градацией температуры, и сетевого провода с евро вилкой, длинна 1,5метра.

В зимнее время, используя радиаторы отопления на даче, что б не порвало советуем заливать в них масло,

Как подключить ТЭН к алюминиевому радиатору: tvin270584 — LiveJournal

Для создания комфортной температуры в доме иногда используют ТЭН для радиатора. Такой электрический прибор имеет свои особенности применения. В статье мастер сантехник расскажет, в каких случаях необходима установка ТЭНа для радиатора, как правильно подобрать устройство и как его подключить к алюминиевому радиатору.

Тэн для алюминиевого радиатора

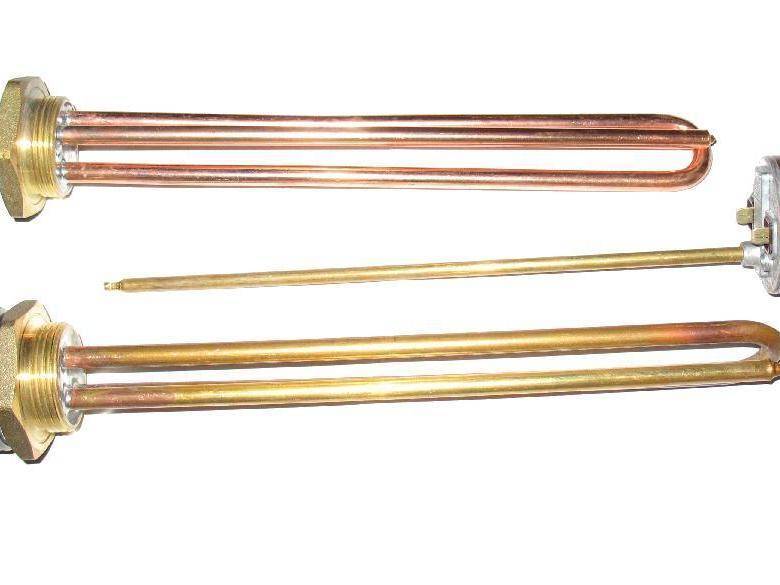

ТЭН – это аббревиатура, которая обозначает трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая обладает высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в батарею отопления.

ТЭН можно устанавливать в любые радиаторы начиная от старых чугунных и заканчивая современными

биметаллическими.

Радиаторный ТЭН – это приспособление, которое может использоваться как дополнительное или основное устройство для обогрева. Они позволяют при отключении центрального отопления нагревать батареи, при условии перекрытия кранов и подключения системы к электричеству.

Принцип работы таких электроприборов достаточно простой:

• Трубчатый электронагреватель устанавливается в батарею;
• Осуществляется подключение ТЭНа к электрической сети;
• Происходит нагрев спиралей, за счет чего тепло поступает к теплоносителю.

ТЭН, предназначенный для радиаторов, оснащен терморегулятором. Благодаря этому применять устройство можно как для нагрева, так и для регулировки температурного режима.

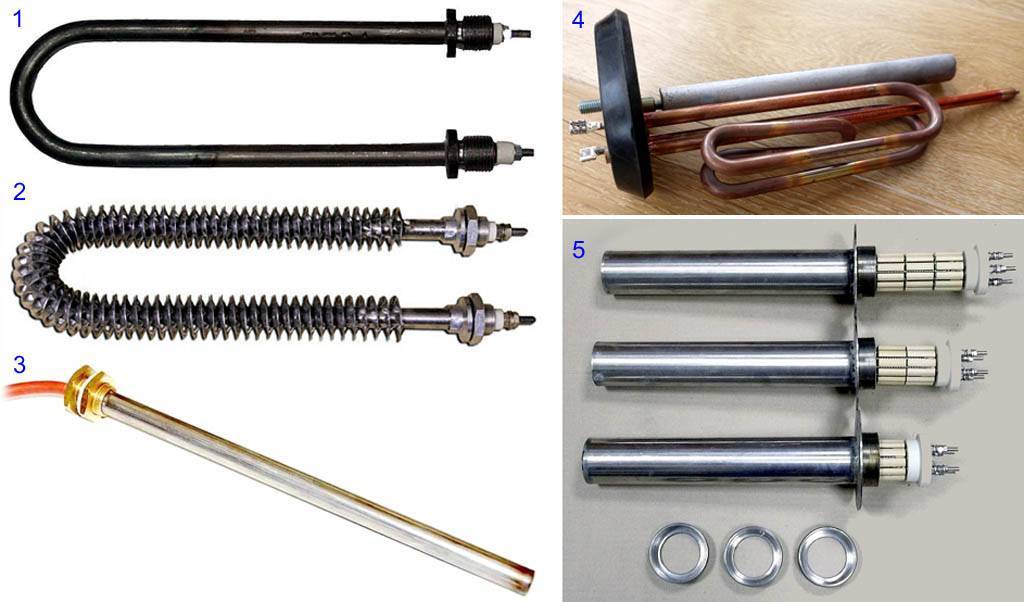

Виды ТЭНов

В продаже можно встретить различные модели

трубчатых электронагревателей. Они отличаются строением корпуса и материалом изготовления. Также разделяют устройства согласно мощности и назначению:

• От 2,5 до 4 киловатт – бытовые;
• От 4 до 6 киловатт – промышленные.

Существуют как одинарные ТЭНы таки устройства с двумя нагревающимися спиралями. Также изготавливают такие устройства с правой или левой резьбой. Многие модели оснащены дополнительными опциями:

• Антизамерзание. Функция ограждает отопительную систему от возможного размораживания при низких температурных показателях. При этом осуществляется автоматическая поддержка допустимой минимальной температуры. В процессе такого рабочего режима затрачивается совершенно незначительный объем электрической энергии.
• Турбонагрев. Такая опция позволят максимально увеличивать температуру в помещении. Для работы турбонагрева требуется наличие терморегулятора, который дает возможность изменять режим обогрева.

ТЭНы для радиаторов выпускают различной длины и с отличительными конструктивными характеристиками.

Плюсы и минусы

Установка таких приборов имеет немало достоинств:

• Тэн стоит недорого, но следует знать, что терморегуляторы к ним в комплект не входят. За качественное дополнение придется доплатить.
• Его установка не требует каких-либо навыков.
• Наличие терморегулятора позволяет автоматизировать обогрев помещения.
• Электро тэны абсолютно безопасные, надежные и эффективные устройства.

Среди недостатков можно отметить следующие:

• Повышенные затраты на электроэнергию, но только в том случае, если тэны являются основным источника тепла. В том случае, если они применяются только случае перебоев подачи централизованного тепла, затраты не будут столь ощутимыми.
• Стоимость тэна, приспособленного специально под радиатор, да еще с терморегулятором, стоит дороже некоторых масляных обогревателей.
• Алюминиевые батареи, созданные для того, чтобы нагреваться и отдавать тепло под воздействием напора горячего теплоносителя, при работе тэна разогреваются неравномерно, что сказывается на температуре воздуха в помещении.

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

• Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
• Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
• Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
• Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

Длина устройства не должны быть короче батареи более чем на 10 см, иначе оно не сможет оптимально ее разогреть.

Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей.

Перед покупкой электроприбора следует проверить его целостность и исправность.

Установка ТЭНа

Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.

Произведение расчетов

При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.

Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:

Q = 0.0011*M (T1-T2)/t

Обратите внимание! В данном случае M является массой энергоносителя, T1 – показатель температуры после нагрева, T2 – значение температуры до нагрева и t – время необходимое для максимального повышения температурного режима

Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.

Установка

Монтаж трубчатого электронагревателя не составляет сложности.

Подготовьте тэны с терморегуляторами и провода с вилкой, сечение жил должно быть не менее 2 кв. мм. В нашем случае мощность тэна 700 Вт, шкала регулирования терморегулятора 40–80 градусов Цельсия.

Открутите два болтика и снимите терморегулятор, это надо для облегчения его подключения.

Обратите внимание! Если выбитые на металлическом основании параметры прибора не совпадают с надписями на лицевой стороне пластикового корпуса – перед вами подделка

У нас именно такой случай, указаны значения температуры 30–70 градусов Цельсия, а на корпусе 40–80 градусов Цельсия.

Снимите со стены радиатор, удалите защитную пленку. Примерьте нагреватель, вставьте его в нижнее отверстие, он должен входить полностью, без усилий и заеданий.

Установите на металлический корпус тэна прокладку, она имеется в комплекте к батарее. Газовым ключом плотно затяните нагреватель.

Проверьте правильность положения тэна. Для этого выньте заглушку и осмотрите внутреннюю часть радиатора, в нашем случае в нем был кусок листового алюминия. Новость неприятная – батарея изготовлена нелицензированной компанией. Если пластина бы осталась в радиаторе, то никакие

промывки и спуски воздуха не улучшили бы циркуляцию воды.

Залудите концы провода и прикрутите его к клеммам терморегулятора.

Установите заглушки и кран Маевского. Не ставьте кран Маевского над самим тэном. Отсюда может подкапывать вода, а она не должна попадать на электрические контакты нагревательного элемента.

Залейте воду, объем зависит от количества секций. Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете

кран Маевского (не саму футорку), сливая лишний объем.

Обратите внимание! При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%

Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает. Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.

Когда батарея уже висит на стене, а тэн подключён, необходимо проверить работоспособность. Включите тэн, минут через 20–30 батарея начнет хорошо прогреваться.

Радиатор может выдержать давление 16 Бар, чтобы исключить разрыв из-за расширения воды надо этот параметр контролировать.

Прикрутите к манометру переходник, герметизацию делайте

ФУМ лентой. Установите прибор на радиатор.

Проверьте давление на максимально разогретом радиаторе. Фактически оно не превышает одного Бара, что вполне безопасно, монтировать расширительный бачок не требуется.

Обратите внимание! Это лишь временный вариант для работы под присмотром. Пользоваться такой батареей без ее заземления запрещено. Также нужно использовать УЗО для ее включения

Правила эксплуатации и обслуживания

Чтобы ТЭН, установленный в батарее отопления, служил как можно дольше, соблюдаются следующие правила:

• Включение нагревателя происходит только при наличии воды в батарее. Если жидкость попадает на уже нагретую трубку прибора, может случиться небольшой тепловой взрыв. В результате из строя выйдет не только ТЭН, может произойти повреждение батареи отопления.
• Во время работы устройства на его поверхности будет образовываться накипь, которую необходимо периодически счищать. Рекомендуемый график обслуживания – один раз в три месяца. Если толщина накипи на нагревательной трубке превысит 2 миллиметра, снизится теплоотдача и прибор может выйти из строя.
• Чтобы исключить возможные скачки напряжения, рекомендуется подсоединить ТЭН через источник бесперебойного питания или стабилизатор. При установке нагреватель заземляется.
• Производители рекомендуют использовать в роли теплоносителя только дистиллированную воду. В многоквартирных домах с общим стояком соблюсти это требование нереально, поэтому нужно чаще чистить ТЭНы от накипи.

Видео

В сюжете — Как подключить ТЭН к алюминиевому радиатору

В сюжете — Как собрать радиатор с тэном

В продолжение темы посмотрите также наш обзор Монтаж электрического ТЭНа в чугунный радиатор

Источник
