5 правил как установить розетку в подрозетник

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

  • отвертка крестовая
  • мини уровень
  • пассатижи

Также могут понадобиться:

  • гильзы ГМЛ
  • термотрубка
  • пресс клещи

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

  • удобства монтажа
  • глубины подрозетника
Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

  • категорически нельзя
  • можно в отдельных случаях
  • можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что "Pe" проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

  • желто-зеленый провод – земля
  • синий или бело-синий – ноль
  • разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

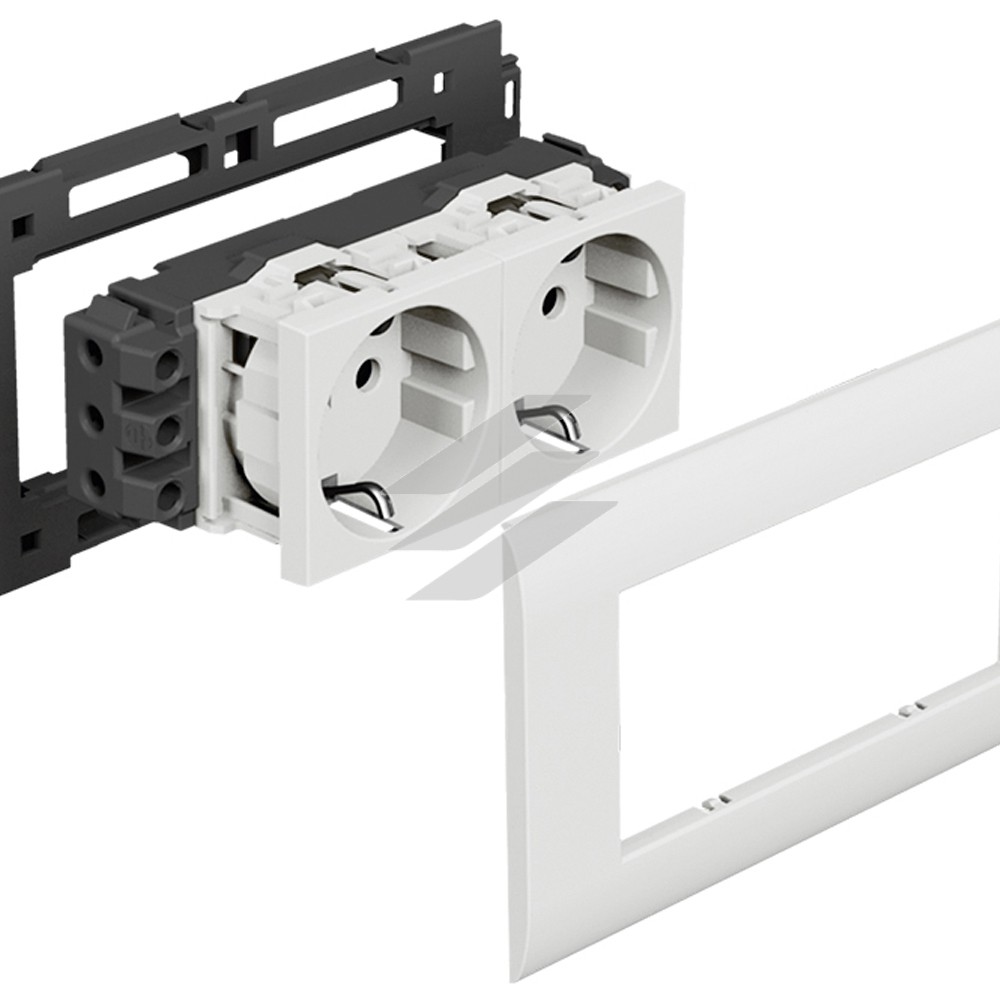

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

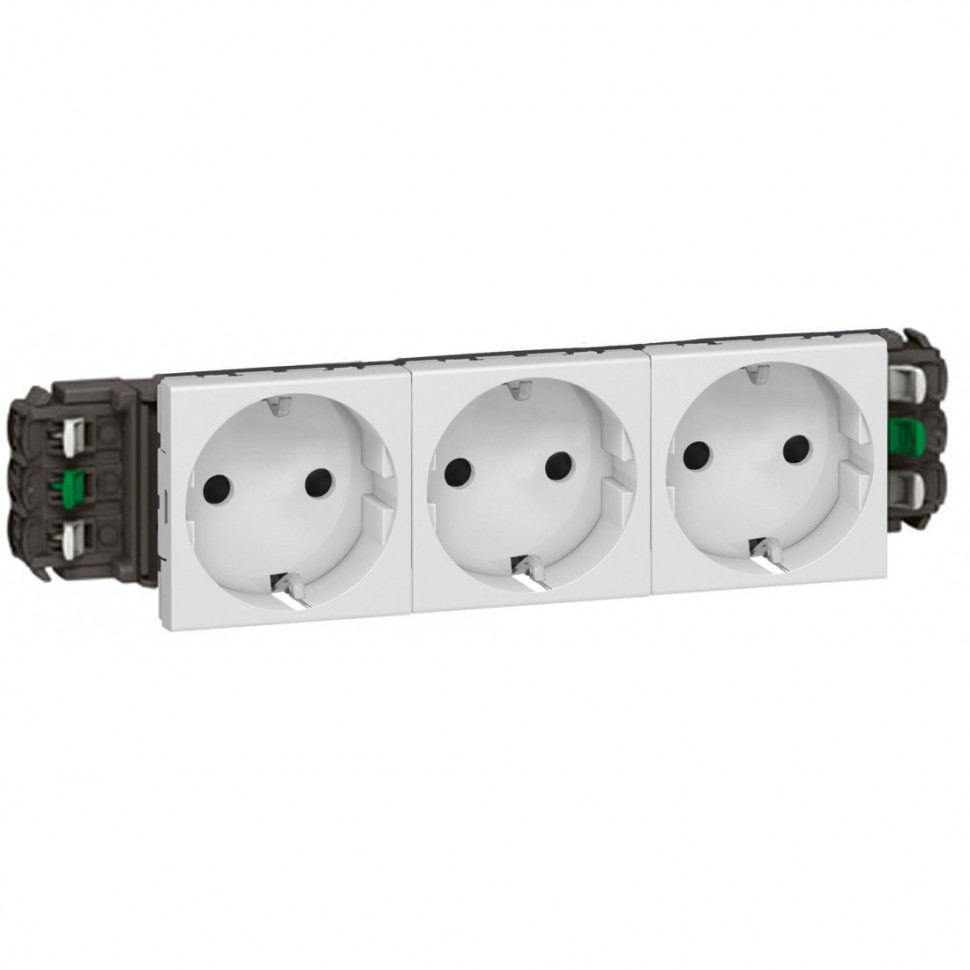

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.



Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Статьи по теме

Розетки и выключатели Legrand Celiane, подключение

В ассортименте Legrand представлено множество серий электроустановочного оборудования. Но, самой красивой по праву считается серия Legrand Celiane. Выключатели и розетки Celiane нравятся не только дизайнерам. Необычные рамки, множество цветов и материалов, множество текстур – все это делает серию одной из самых популярных.

Оборудование Celiane оснащено самыми современными механизмами. Их просто подключать, просто устанавливать. Вы можете сами убедиться в этом, посмотрев подробные видеоинструкции от производителя. Самые популярные позиции: розетки, выключатели, датчики движения. Понятно, что процесс монтажа этих устройств наиболее интересен покупателям. Потому мы разместили все эти инструкции здесь. Вам не придется ничего искать. Они все собраны на одной странице. Ищите нужную и смотрите. А мы, в свою очередь, будем следить за актуальностью информации, дополняя и корректируя ее время от времени.

Как подключить выключатель Legrand Celiane. Смотреть видео.



Как подключить переключатель Legrand Celiane.

Смотреть видео.



Как подключить выключатель с контрольной подсветкой Legrand Celiane. Смотреть видео.



Как подключить датчик движения Legrand Celiane. Смотреть видео.



Как подключить розетку Legrand Celiane. Смотреть видео.



Как подключить ТВ-розетку Legrand Celiane.

Смотреть видео.

Интернет-магазин электрики Престиж.ру является сертифицированным партнером Legrand. В нашем ассортименте только оригинальная продукция Legrand, Мы доставляем заказы по всей России.

Купить оборудование Legrand в интернет-магазине. Открыть каталог продукции.

USB розетка Legrand: установка своими руками

Пример использования USB розеток

Современные гаджеты все плотнее входят в жизнь каждого человека и розетки USB становятся все более востребованными. Ведь возможность зарядки телефонов, планшетов и многих других устройств в любое время становится все более актуальна.

А держать для этого включенным ноутбук или компьютер, или носить зарядки далеко не всегда удобно. Поэтому один из лидеров электроустановочного оборудования французская компания Legrand предлагает удобные и простые решения этих проблем.

Технические параметры USB розеток

На данный момент вы можете найти розетки с USB от компании Legrand различных модификаций. Это может быть одинарная и парная розетка USB, обычная силовая розетка с USB разъёмом, розетка, снабженная выключателем или розетки со специальной подставкой под гаджеты, которая не требует дополнительного крепления. Но все эти модификации используют единый силовой блок, встроенный в розетку.

Силовой блок USB розеток

Итак:

  • Такая розетка USB обычно имеет блок, предназначенный для работы от напряжения от 100 до 240В. Частота питающей сети должна быть 50Гц, такая же частота применяется в отечественных силовых сетях.
  • Выходное напряжение такого блока составляет 5В, а номинальный ток составляет 1500мА. Этих параметров вполне достаточно для зарядки практически любых гаджетов.

Обратите внимание! Как гласит инструкция завода-изготовителя для полной зарядки известных ныне мобильных устройств от такой розетки потребуется около 2ч. Если подключено сразу два устройства, то время зарядки составит около 2 часов 45 минут. Для полной же зарядки планшета потребуется от 3 с половиной до 5 с половиной часов.

  • Для розеток, не имеющих выключателя в первичной цепи достаточно актуальным становится вопрос энергопотребления в режиме холостого хода. У блоков питания от компании Legrand оно составляет до 0,1 Вт в час. То есть за месяц в пассивном режиме такая зарядка потребит порядка 70Вт. Цена такого энергопотребления составит сущие копейки.
  • Еще одним фактором, который хоть и не относится к техническим параметрам, но очень важен, является глубина монтажной коробки под такие розетки. В связи с наличием силового блока она должна быть не меньше 40 мм, что очень важно при монтаже.

Подключение розеток USB

Теперь давайте разберемся с принципами подключения таких розеток. Они достаточно просты, но у некоторых вызывают трудности. Поэтому разберем его детально. Для этого рассмотрим два наиболее распространенных варианта подключения – как отдельной розетки и через выключатель.

Подключение отдельных розеток USB и силовых розеток с USB разъемом

Этот вариант подключения является наиболее простым и удобным. Вы можете установить такую розетку Legrand вместо старой силовой розетки или в отдельном месте. Мы рассмотрим вариант подключения новой розетки своими руками, как более сложный.

На фото представлена розетка с USB разъёмами

Итак:

  • Прежде всего снимаем напряжение со всех проводов, пролегающих в распределительной коробке от которой предстоит подключение. Теперь взрываем коробку и находим фазный, нулевой и защитный групповой провод.

Обратите внимание! Если ваша электрическая разводка выполнена в соответствии с п 1.1.30 ПУЗ, то сделать это будет достаточно просто. Нулевой провод должен быть черного цвета, защитный провод должен быть выполнен желто-зеленого цвета, а фазный провод любого другого.

  • Подключаем фазный, нулевой и защитный провод к соответствующим контактам в распределительной коробке. Теперь производим подключение к розетке. Здесь может быть несколько вариантов.
  • Некоторые USB розетки выпускаются с винтовыми клеммами. В этом случае крепим подходящие провода к ним в произвольном порядке. Главное не перепутать место для крепления защитного провода. Обычно оно имеет соответствующее обозначение. Хотя в некоторых розетках места для крепления защитного провода не предусмотрено.
  • Некоторые розетки Legrand снабжены 15 см кабелем с клеммником. В этом случае производим подключение подходящего кабеля к клеммнику. Такие розетки обычно не имеют возможности для подключения защитного провода.
  • На этом подключение окончено и после проверки схемы и изоляции всех неизолированных частей можно приступать к опробованию. Для этого достаточно просто подать напряжение и подключить к USB разъему мобильное устройство.

Подключение USB розеток с выключателем

Обычно розетки Legrand USB уже содержат всю необходимую коммутацию между выключателем и блоком питания. Но мы рассмотрим вариант отдельной установки выключателя и розетки как более сложный.

Розетка USB с выключателем

  • Как и в первом варианте прежде всего снимаем напряжение со всех проводов в распределительной коробке в которой предстоит производить подключение. Находим фазный и нулевой провод.
  • Нулевой провод от распределительной коробки подключаем непосредственно к вводу силового блока розетки. Делаем это помимо выключателя.
  • Фазный провод подключаем к вводу выключателя. А уже с его вывода подключаем к силовому блоку, который содержит USB розетка.
  • Такая схема позволяет путем отключения выключателя снимать напряжение с силового блока. Благодаря этому вы хоть и не существенно, но снизите энергопотребление. Кстати данная схема будет очень востребована для розеток других производителей, который в режиме холостого хода могут потреблять до 3 Вт.

Вывод

Как видите установить такую необходимую вещь как розетка USB достаточно просто. При этом видео на нашем сайте должно еще больше упростить эту задачу.

Стоимость таких изделий вполне доступна, а его преимущества очевидны. Ведь вам не надо искать постоянно пропадающую зарядку, и вы всегда знаете где «подкормить» свой телефон.

Как подключить интернет розетку Legrand — RozetkaOnline.COM

В этой статье я подробно расскажу о том, как самому установить и подключить интернет розетку Legrand, как правильно выполнить подсоединение к ней UPT — витой пары и не перепутать цветовую схему.

В качестве примера установки, выбрана встраиваемая интернет розетка Legrand Valena, как наиболее распространенная серия установочного оборудования этого производителя.

В компьютерных сетях, чаще всего, для передачи интернет сигнала используется провод состоящий из четырех пар жил (всего восемь), которые имеют индивидуальную цветовую маркировку. Для работы современных скоростных режимов передачи данных (от 1000 Мбит/сек) требуются подключить все 8 штук.

Используемый для подключения к ней разъем 8P8C, в который запрессованы жилы витой пары, выглядит следующим образом:

Интернет розетку Легранд, может установить и подключить практически любой человек, без специализированного инструмента и серьезных навыков работы, в домашних условиях. При этом будет обеспечено высокое качество соединения и надежность контактов. Сейчас я покажу как это просто делается:

УСТАНОВКА ИНТЕРНЕТ РОЗЕТКИ ЛЕГРАНД



Механизм устройства универсален и подходит для многих серий электроустановочного оборудования, не только для линейки Валена. Внешний вид меняется путём установки другой рамки и декоративной лицевой накладки.

В нашем примере, перед установкой, на этапе электромонтажных работ или ремонта, была произведена прокладка витой пары UTP. Проводники проложены от wi-fi роутера, до места, где необходимо установить интернет розетку. Под неё устанавливается стандартный подрозетник, куда и выводится кабель.

В данном случае, он протянут в розеточный блок для телевизора, состоящий из нескольких электрических, одной ТВ и компьютерной розеток.

Перед установкой, первую очередь, механизм устройства разворачивается тыльной стороной к себе и снимается задняя крышка. Для этого требуется повернуть белый фиксатор по часовой стрелке, примерно на девяносто градусов, как показано на изображении ниже.

В результате, фиксатор встает перпендикулярно корпусу и с легкостью снимается с его частью, стоит лишь потянуть на себя.

За ними скрыты IDC контакты для подключения жил сетевого провода (как они работают я расскажу ниже):

Следующим шагом, необходимо в центр снятой задней крышки с фиксатором, просунуть витую пару из подрозетника, с внешней стороны во внутрь. Так, как показано на изображении ниже.

После чего, интернет провода подготавливаются к подсоединению.

Для этого снимается внешняя защитная оболочка (в нашем примере она серая). Под ней вы увидите 4 пары проводков (всего в сумме 8 штук). Все они имеют отличную друг от друга цветовую маркировку. При этом 4 жилы полностью одноцветные (коричневый, зеленый, синий и оранжевый), а оставшиеся четыре белые, с полосками тех же цветов. Таким образом они образуют пары.


Обратите внимание, на торцах задней крышки механизма Legrand  имеются пазы, по четыре с каждой стороны. А так же наклейки, с обозначением возможных схем подключения A и B.

Сразу скажу, подсоединять витую пару к интернет розетке Легранд необходимо по цветовой схеме «B», подавляющем большинстве случаев.

Маркировка:

«А» – соответствует стандарту подключения T568A;

«В» — стандарту подключения T568B;

Их использование зависит от типа соединяемого между собой оборудования. В настоящее же время, практически все современные сетевые устройства могут сами распознавать схему по которой выполнено подключение и в случае необходимости подстраиваться под нее.

Для выхода в сеть интернет, лучше сразу выполнять подключение проводов к RJ45 по схеме «B». Следуя ей, поместите жилы витой пары в соответствующие пазы крышки с нужной цветовой маркировкой, в каждый по одному.

У вас должно получится примерно так:

После этого устанавливайте крышку с проводами в посадочное место на задней части интернет корпуса Legrand, от куда она была снята.

Обратите внимание, с одной из сторон крышки присутствует выступ, а с другой паз, на разъеме же компьютерной розетки, куда она монтируется, также предусмотрены аналогичные элементы. Они расположены зеркально и это исключает возможность ошибки.

Когда крышка встала в свое посадочное место, закрывайте белый фиксатор против часовой стрелки. При это, крышка с установленными в её пазах проводами, начнет углубляться и в завершении надежно зафиксируется.



Как подключаются провода витой пары к контактам сетевой розетки Legrand, ведь вы даже не снимали изоляцию с жил?



В этом и кроется, пожалуй, главное отличие установочного телекоммуникационного оборудования, от большинства других электро изделий.

Контактные площадки компьютерной розетки, представляют собой две заостренные пластины. Они расположены таким образом, что расстояние между ними, равно сечению медной жилы витой пары, без изоляции.

Когда крышка, с установленными в ней проводами, входит в свое посадочное место — эти лезвия прорезают изоляцию проводов  и касаются токопроводящих сердцевин. При этом олучается крепкое, надежное соединение, которое гарантирует стабильную работу сетевых или телекоммуникационных устройств без потерь. Это и есть, так называемые, IDC контакты.

Советую дополнительно убедиться в правильности установки жил в контактных группах, нередко, из-за обилия разноцветных проводов и двух схем подключения, неопытные монтажники их путают. Только после проверки можно подрезать излишне торчащие концы витой пары.

Ваша основная задача — не допустить, чтоб произошло случайное замыкание каких-то из медных проводников между собой.

Затем механизм интернет розетки Legrand Valena устанавливается в подрозетник, крепится рамка и лицевая панель.

И на этом установка закончена, можно проверять получившийся результат.

Практически все современные компьютерные rj45 розетки подключаются так же и способ подсоединения витой пары аналогичный.
Так, например, выглядит механизм интернет розетки , выпускаемый так же для многих серий оборудования этого производителя.



Проводники витой пары подключаются здесь в ручную, каждый помещается в соответствующую клемму. Для удобства их установки необходимо пользоваться небольшой прямой отверткой. Легранд, в этом плане, подключать удобнее.

В остальном, технология такая же, жилы попадают между острых пластин, которые прорезают изоляцию и касаются токопроводящей сердцевины.

А вот пример подсоединения проводов  к Розетке RJ45 модульной серии ABB ZENIT. Здесь все пазы для жил установлены в ряд, сверху их поджимает фиксатор, который опускает их в контактные IDC разъемы.

Теперь, когда вы увидели практически все возможные варианты интернет розеток, я думаю, вы сможете установить практически любую экземпляр у себя дома самостоятельно, не только Легранд.

Ну а если вам попадется довольно редкий тип разъемов с клеммными колодками — не пугайтесь, здесь подключение даже еще проще и понятнее.

Каждая из клемм пронумерована и вам остается лишь зажать там жилы соответствующего вашей схеме подключения цвета. Только помните, перед этим необходимо снять изоляцию с жил, ведь самопрорезающих лезвий  у контактов здесь нет.

ВНИМАНИЕ!

Если в вашу квартиру еще не проведен интернет провайдером, а компьютерные розетки уже стоят, то во время установки сообщите монтажникам по какой схеме у вас выполнено их подключение А или Б.

Если подключение выполняется там, где уже проведена сеть, то перед началом работ можно позвонить своему поставщику услуг, чтобы узнать по какой схеме вам необходимо подсоединять провода к разъемам.

Как видите, сложная, на первый взгляд, задача по подключению интернет розетки Легранд или АББ, решается довольно просто, при этом не требуется использование специализированного инструмента и с задачей может справится практически каждый.

В настоящее время, практически все компьютерные розетки, подключаются так же, но если вы все же столкнетесь с проблемой не описанной в статье, обязательно пишите в комментариях к статье, мы обязательно поможем!

Кроме того, подписывайтесь на нашу группу ВКонтакте, следите за выходом новых материалов!

Установка розетки Legrand

Установка розетки "Legrand" открытого исполнения, цвет - "сосна".

Итак... У нас имеется розетка Legrand, которую необходимо установить. После монтажа данную розетку необходимо "запитать" (подключить к питающей сети). Приступим:

1) Вскрываем упаковку;

В этом пункте особых примудростей не наблюдается, поэтому оставим этот этап без излишних комментариев.

2) Разбираем розетку;

Корпус розетки соединён двумя винтами. Необходимо их открутить. Далее отсоединяем переднюю часть от задней. Из за заземляющих контактов передняя панель может застрять, необходимо приложить усилия.

3) Прикручиваем основание розетки к стене;

Розетка прикручивается обычными саморезами по дереву. В задней части розетки для саморезов предусмотрены специальные отверстия. Для крепкого прижатия основания к стене достаточно двух саморезов.

4) Устанавливаем перемычки;

Для корректной работы двух гнёзд розетки, необходимо поставить перемычки (запараллелить). В комплекте три провода: чёрный, синий и жёлто-зелёный. Следовательно, черный используем как фазный, подключаем к клемме с пометкой "L", синий - нолевой рабочий, к клемме с пометкой "N", жёлто-зелёный - нолевой защитный, подключаем к клемме "PE". На одном гнезде контакты затягиваем крепко, на втором просто наживляем, так как сюда будем подключать еще и питающие провода.

5) Подключаем питающие провода;

В данном случае питающим является ретро провод. В нём в роли фазного выступает жила с пометкой "1" (на розетке клемма "L"), нолевого рабочего жила с пометкой "2" (клемма "N"), нолевого защитного с пометкой "3" (клемма "PE"). В более распространённом кабеле (NYM или ВВГ) маркировка проводов обычная: жёлто зелёный - всегда "земля" (нолевой защитный), синий или белый с синей полосой - "ноль" (нолевой рабочий), белый, коричневый, чёрный и т.д. - "фаза" (фазный).

Внимание: необходимо качественно протянуть все контакты, дабы избежать искрения контактов и обгарания проводов.

6) Прорезаем в крышке розетки отверстие под питающий кабель;

Во избежания щели отверстие необходимо прорезать ровно под провод.

7) Прикручиваем крышку на установленную розетку;

Соединяем переднюю часть розетки (крышку) и заднюю (основание).

Внимание: если крышка не прилегает плотно к основанию в районе питающего провода, то скорее всего вы вырезали недостаточно большое отверстие. Не в коем случае не применяйте силу, крышка должна вставать легко и свободно.

Убедившись, что щели по периметру отсутствуют, закручиваем крепёжные винты.

Внимание: Не стоит слишком сильно затягивать эти винтики, так как можно сорвать резьбу или вырвать пластиковую площадку около винта.

Вот и всё, установку розетки Legrand можно считать законченной.

Как Подключить Интернет Розетку RJ-45 Legrand

Сегодня решил написать продолжение статьи о том, как обжать витую пару, и рассмотреть такое дело, как подключение интернет розетки RJ-45. Хоть в интернете и можно найти некоторые инструкции, конкретно информации по распиновке RJ-45 в розетке мало, в основном картинки, а подробных инструкций и схем, как подключить розетку Legrand к кабелю из 8 или 4 проводов вообще нет. Восполняем этот пробел.

Для чего устанавливать интернет розетки?

Обычно при подключении интернета в квартиру к вашему компьютеру мастер кидает длинный кабель, идущий от щитка провайдера на лестничной клетке. Прокладкой его по квартире приходится уже заниматься вам самостоятельно и получается это не всегда эстетично. Как правило, просто кидаем его где-то за шкафом или в крайнем случае засовываем в плинтус. Это если речь идет об одном компьютере, а что, если вы хотите подключить к интернету через кабель сразу несколько устройств — компьютеров, ТВ? Тогда придется обвить всю квартиру кабелями, что полностью испортит внешний вид. Поэтому лучше всего при очередном ремонте заранее предусмотреть такую возможность и сделать скрытую проводку интернет-кабелей, пустив их внутри стен, а в каждой комнате сделать выход в виде специальной розетки RJ-45.

Обычно роутер имеет 4 выхода для подключения кабелей локальной сети, соответственно проложите 4 кабеля в комнаты, а другие их концы выведите в одно место, рядом с входной дверью, где можно будет легко повесить маршрутизатор и подключить обжатые коннектором кабели к LAN разъемам роутера. И кабель от провайдера при подключении самого интернета можно будет также протянуть буквально на несколько сантиметров до места крепления роутера — очень удобно, практично и эстетично.

Распиновка RJ 45 розетки Legrand

Но для того, чтобы реализовать такую схему, нужно те концы кабелей, которые выходят наружу в комнате, подключить к специальной интернет-розетке, в которую будет втыкаться патчкорд для соединения с компьютером. Рассказывать я буду на примере популярной модели Legrand — известного производителя различного рода мелочей для ремонта проводки в помещениях. Вот так она выглядит внешне, когда в собранном виде уже установлена на стене.

А вот так — в разобранном виде.

Для подключения к ней кабелей, нужно сначала снять оплетку и разъединить между собой витые пары. При этом будьте внимательны — не повредите кабели, они очень тонкие и легко ломаются даже при небольшом надрезе. После этого берем розетку и поворачиваем защелку так, чтобы с нее снялась верхняя крышечка, к которой эта защелка прикреплена.

Cхема подключения розетки Legrand (RJ-45) к интернету

Как это сделать хорошо показано на официальной схеме производителя. Только перед этим обратите внимание на то, как расположены цвета проводков по отношению к базовому креплению, чтобы потом при установке на место, не поставить эту коробочку вверх ногами и тем самым не перепутать местами кабели. В описываемой мной модели синий цвет обращен к той части основания розетки, которая находится на «возвышении», а коричневый — на заниженной части.

Показать результаты

Проголосовало: 10926

После того, как сняли верхнюю часть вставляем наш сетевой кабель со стороны белой защелки — так, чтобы оплетка заходила внутрь нее для предотвращения перегиба цветных проводков. Теперь внимательно смотрим на эту серенькую коробочку. В ней имеются специальные желобки для этих кабелечков, а на внешней стороне — цветовые и цифровые обозначения, в какой из них какого цвета провод должен быть закреплен. Путаницу для новичков вводит тот факт, что в этих цветовых обозначениях производитель постарался совместить и тип «А», и тип «B». Оба эти типа с нумерацией цветов продемонстрированы на картинке инструкции выше. Так вот, легче будет ориентироваться, совместив номера проводков, обозначенных на коннекторе с номерами ячеек на этой коробочке для обжима розетки.

При этом нужно выбрать именно тот тип, которым были или будут обжаты противоположные концы кабелей с коннекторами, которые будут подключаться к роутеру, то есть оба конца должны иметь один и тот же тип обжима — либо А, либо В.

Определились с типом и после этого раскладываем цвета по номерам на розетке. Хочу обратить внимание, что в официальной инструкции допущена ошибка — на картинке коричневый и бело-коричневый перепутаны местами по отношению к реальной расцветке розетки.

Далее берем коробочку с вставленными проводками и легко насаживаем на основание крепления — при этом помним, что синие цвета смотрят у нас в сторону возвышения. И закручиваем защелку до щелчка — при этом острые контактные пластинки прорезают оплетку и проводки соединяются с контактными жилами на внешнем разъеме розетки. Здесь нужно отметить, что происходит это не всегда корректно — у меня были случаи, когда оплетка не прорезалась и один из проводов не имел контакта, в результате чего не работала связь между ПК и роутером.

Для того, чтобы определить это надо «прозвонить» каждый контакт на предмет прохождения электрического сигнала между двумя концами кабеля. Сделать это можно либо при помощи универсального прибора, которым пользуются все электрики. Либо при помощи специального тестера для проверки интернет-соединений — я такой себе заказывал из Китая и показывал его Вам в видеообзоре. при этом для подключения к прибору розетки воспользуйтесь заведомо рабочим патчкородом, например, который шел в комплекте с роутером.

Если все работает, то можно закреплять интернет-розетку RJ-45 в подрозетнике и установить внешнюю декоративную рамку. Вот и все — оказывается, это не так уж сложно. На закуску смотрим видео о том, как протестировать работоспособность кабелей.

Спасибо!Не помогло

Цены в интернете

Александр

Выпускник образовательного центра при МГТУ им. Баумана по специальностям "Сетевые операционные системы Wi-Fi", "Техническое обслуживание компьютеров", "IP-видеонаблюдение". Автор видеокурса "Все секреты Wi-Fi"

Задать вопрос

Схема подключения двойной розетки с заземлением



Двойная розетка – довольно популярный электромонтажный прибор, применяемый при проведении косметического ремонта в квартире. Такой вид розеток практически не применяется при капитальном ремонте квартиры. Опытные электрики советуют его избегать. Давайте разберемся что к чему.

Положительные и отрицательные стороны

Преимущества:

  • Компактность – количество розеток от одного подрозетника возрастает вдвое;
  • Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
  • Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

  1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
  2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
  3. Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Порядок проведения работ



Так как установка двойной розетки в большинстве случаев - это часть косметического ремонта, то мы будем рассматривать ситуацию, в которой у вас уже есть старая розетка, старая алюминиевая проводка и поклеены обои.

1. Отключить электричество в квартире

Отключите электричество в щитке

2. Демонтировать старую розетку и подрозетник

Демонтируем розетку и подрозетник

Подрозетник нужно демонтировать только в том случае, если он старого (советского) образца

3. Освобождаем место под новый подрозетник

Там обычно гипс, который можно сбивать отверткой, стамеской или зубилом без особых сложностей

4.

Примеряем новый стакан

Продеваем провода в подрозетник

Для этого продеваем провода в соответствующие функциональные отверстия и вставляем стакан в получившуюся нишу в стене. Следим за тем, чтобы глубина позволяла стакану не выступать за поверхность стены.

5. Разводим раствор гипса (алебастра)

Чтобы сделать раствор возьмите посуду (например консервную банку), насыпьте стакан алебастра и добавляйте воды, пока раствор не достигнет плотности сметаны. Раствор следует перемешивать довольно быстро, чтобы гипс не застыл раньше времени

6. Внутренние края отверстия смачиваем водой

Это нужно сделать обязательно, чтобы гипс хорошо прилип к повехности

7. Наносим гипс на внутреннюю поверхность отверстия под подрозетник

Алебастр следует наносить с запасом, чтобы подрозетник хорошо закрепился

8. Также наносим алебастр на внешнюю поверхность подрозетника

После нанесения алебастра на подрозетник, следует его сразу же вставлять в стену, предварительно продев провода.

9. Остатками алебастра замазываем получившиеся щели между стеной и подрозетником

Не дожидаясь, пока гипс окончательно затвердеет следует убрать все лишние наплывы, чтобы обои легли обратно без изъянов.

10. Зачищаем провода

Провода следует зачищать на длину не более 10 мм если иное не указано на самом корпусе розетки

11. Подключаем механизм

Подключаем механизм двойной розетки

12. Закрепляем механизм в стакане

Выбираем, как будет располагаться двойная розетка, горизонтально или вертикально и закрепляем с помощью распорных ножек отверткой.

13. Приклеиваем обои на место

Не используйте для этого обойный клей - он долго сохнет и не схватится сразу. Применяйте ПВА или другой канцелярский клей.

Проверьте, чтобы клей не попал на контактные клеммы, иначе при включении электричества может возникнуть замыкание

14. Прикручиваем декоративную рамку/обналичник двойной розетки

Конечный результат

Дожидаться высыхания клея не нужно, можно монтировать. Можно пользоваться.

Видео как смонтировать двойную розетку с заземлением



Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель? Шнайдер Электрик – высококачественные розетки от мирового лидера Как подключить проходные выключатели в вашем доме, советы.

Designer Switches and Outlets ⏐ Поддержка и установка

Вопросы поддержки при установке


Q: Какие инструменты мне нужны для установки продуктов Adorne?

Чтобы установить устройства Adorne, вам нужно только использовать те же инструменты, которые используются для традиционных выключателей, розеток и т. Д. Отвертка, плоскогубцы и, возможно, кусачки / стриптизерши - все, что вам понадобится. Продукция из коллекции adorne предназначена для установки в стандартные электрические коробки и системы электропроводки, которые уже есть в вашем доме.

В: Подходит ли он к моей существующей электрической коробке?

Да, продукция Adorne разработана для установки в существующую электрическую коробку и для замены существующих электрических устройств (выключатель, розетка, диммер, GFCI).

Q: Мой softTap, Touch или Wave Switch не работают.

Убедитесь, что монтажная рама подключена к заземляющему проводу и что устройство полностью вставлено в раму. Переключатели и диммеры sofTap, Touch и Wave должны быть вставлены в раму для работы.Посмотрите наше видео с практическими рекомендациями, чтобы узнать больше об установке коммутатора Adorne Switch.

В: Могу ли я использовать SensaDimmer с другими переключателями?

Adorne SensaDimmer можно подключить к трехпозиционному переключателю.

Q: Можно ли использовать мой коммутатор в 4-стороннем приложении?

Paddle Switch Adorne доступен в 4-позиционной версии. Все остальные переключатели являются однополюсными / трехпозиционными.

Q: Я подключил свой переключатель adorne согласно инструкции, но он не работает.

Сначала дважды проверьте правильность подключения коммутатора. Если проблема не исчезнет, ​​обратитесь в службу технической поддержки по телефону 1-877-295-3472.

В: Мне нужна помощь в подключении переключателей Adorne.

Здесь вы можете найти полную библиотеку инструкций с возможностью поиска и наши пошаговые видеоролики. Или свяжитесь с нашей службой технической поддержки, заполнив эту форму или позвонив по телефону 1.877.295.3472.

Q: Как мне установить Adorne Accent Night Light?

Щелкните здесь для получения подробных инструкций по установке.

В: Как установить индикатор состояния локатора adorne?

Подробные инструкции прилагаются к устройству. Вы также можете скачать их здесь.

Q: Как мне установить две розетки USB adorne рядом?

Две стильные розетки USB помещаются на стандартной одинарной декоративной пластине. Просто подключите каждую розетку, а затем вставьте их бок о бок в декоративную рамку. Обратите внимание - если вы заменяете одно устройство, вам нужно будет соединить новый провод с существующим, чтобы установить два элемента вместо одного.

В: Почему мои украшения для розетки GFCI и USB-розетки не помещаются в одну и ту же пластину с 1 секцией?

Розетка adorne GFCI Outlet имеет большую заднюю часть и не может быть объединена с другим модулем, состоящим из 1 модуля, в пластине с 1 модулем и 3 модулями.

Q: Какая глубина требуется для декоративного Pop-Out Outlet?

Для adorne Pop-Out Outlet требуется минимальный объем коробки 22,5 кубических дюйма. Для одноконтурной пластмассовой коробки минимальная необходимая глубина составляет 3 дюйма.Для многоконтурных и металлических коробок минимальная необходимая глубина составляет 3-1 / 2 дюйма.

Q: Требуется ли для adorne Pop-Out Outlet специальный электрический шкаф? одобренные коробки. Однако для правильной установки adorne Pop-Out Outlet требуется коробка размером не менее 22,5 кубических дюймов. Щелкните здесь, чтобы получить инструкции по установке.

Q: Могу ли я управлять adorne Outlet с помощью переключателя adorne?

Да, Выключатель adorne может использоваться для управления розеткой.Если вы заменяете существующий переключатель, который управляет существующей розеткой, просто замените его любым украшенным переключателем.

Если вы пытаетесь добавить новый переключатель для управления розеткой, замените существующую розетку на превосходную розетку с поддержкой Wi-Fi, а затем добавьте удаленный переключатель softTap с поддержкой Wi-Fi и подключите его к источнику питания. Затем подключите выключатель к розетке по беспроводной сети, следуя прилагаемым инструкциям.

Q: У вас есть инструкция по эксплуатации систем освещения и питания под шкафом?

Да.Вы можете найти все системные инструкции по установке в нашей простой в использовании библиотеке инструкций по установке. Или вы можете получить доступ к видео с практическими рекомендациями в нашей галерее здесь.

Q: Где я могу получить инструкции по установке модульной направляющей adorne Direct Wire?

Щелкните здесь для получения подробных инструкций по установке.

В: Как разместить систему под шкафом?

Мы предлагаем форму запроса макета, чтобы наша команда экспертов спланировала вашу систему за вас. Вы также можете посетить выставочный зал освещения или поговорить с подрядчиком, чтобы получить помощь в планировании вашей системы.Найдите ближайший к вам выставочный зал здесь.

Q: Как я могу подключить систему под шкафом без использования блока управления?

Вы можете использовать модульную дорожку с прямым проводом. Это позволяет вам управлять освещением в вашей системе с помощью переключателя на стене вместо встроенного блока управления.

В: Как светодиодный линейный светильник и шайба подключаются к системе под шкафом?

Светодиодный линейный светильник и шайба подключаются путем вставки их шнуров в гнезда на модульной направляющей. Щелкните здесь для получения подробных инструкций по установке.

Q: Можно ли установить светодиодную шайбу или линейные светильники в систему под шкафом без модульной направляющей?

Нет. Для работы светильников adorne их необходимо подключить к системе, вставив в модульную направляющую.

В: Как установить цифровой музыкальный набор adorne?

Digital Music Kit просто защелкивается в любых двух местах модуля на системной дорожке. Узнайте больше о сопряжении их функций Bluetooth здесь.

В: Как установить блок управления adorne?

Посмотрите наше видео с практическими рекомендациями здесь.

В: В чем разница между установкой проводных устройств Adorne и беспроводных устройств Adorne?

Проводные устройства должны подключаться непосредственно к нагрузке. Беспроводные ведущие устройства также должны быть напрямую подключены к нагрузке, но затем они могут быть беспроводным образом «связаны» с беспроводными удаленными устройствами, которые подключены только к источнику питания. Это избавляет, например, от необходимости прокладывать дополнительную проводку к новому месту переключателя.

Подчеркните свой стиль с новым выключателем света LeGrand

Если вы ищете легкий проект на выходные, попробуйте обновить выключатель света! Мы постепенно заменяем наши старые выключатели новыми и современными выключателями света LeGrand adorne «sofTap». Клянусь, как только вы попробуете, вы увидите, насколько захватывающим и удовлетворительным ощущается «щелчок», когда вы к нему прикоснетесь. Это НЕ спонсируемый пост, просто мое очень честное мнение о выключателях света LeGrand adorne. Хватай отвертку и вперед!

Это не спонсорский пост, но есть несколько партнерских ссылок.Это означает, что я могу получить компенсацию, если вы перейдете и купите что-нибудь. Спасибо за поддержку моего блога!

Выключатели света LeGrand

Wyatt открыл мне глаза на мир новых захватывающих выключателей и розеток, когда мы реконструировали наш первый дом. Мы проверили дисплей LeGrand в Lowes и опробовали различные типы переключателей и диммеров. Они также предлагают ряд современных розеток, функции ночного освещения, датчики громкой связи и варианты управления Wi-Fi.

Варианты LeGrand

Мы выбрали несколько вещей, чтобы опробовать их в нашем первом доме, и установили пару выключателей и розеток на кухне. Я влюбился в простой сенсорный выключатель и хотел заменить другие выключатели света, но на самом деле у нас не хватило времени, прежде чем продать дом. Положительным моментом является то, что мы сохранили переключатели, которые мы купили для этого проекта, и теперь их достаточно для нашего нынешнего дома.

Одно важное замечание: некоторые изделия LeGrand adorne дороги по сравнению с обычными старыми выключателями или розетками, но не все.Их базовый лопаточный переключатель стоит около 5 долларов, а переключатель softTap начинается с 45 долларов на LeGrand

.

сайт. Тем не менее, я считаю, что хорошо обновить одну из представленных комнат в доме, например кухню, - это оправданное вложение. Если вы планируете продать свой дом, эти обновления станут стильными и запоминающимися деталями для потенциальных покупателей.

Как заменить выключатель света

Хорошо, процесс замены выключателя (или розетки) действительно прост. Это видео объясняет весь процесс, и я очень рекомендую его посмотреть.Вы определенно можете сделать этот проект своими руками, но будьте осторожны, когда имеете дело с электромонтажными работами - ОБЯЗАТЕЛЬНО выключите прерыватель, который подает питание на ваш переключатель. После этого вам, честно говоря, понадобится только отвертка, чтобы снять старую крышку, и пара кусачков вам пригодится. Вы будете использовать кусачки, чтобы отрезать старый провод, и они помогут вам зачистить провода новой розетки или выключателя до нужной длины.

Еще один удобный инструмент для этого проекта - тестер напряжения, с помощью которого вы можете проверить, находятся ли провода под напряжением или нет (включен или выключен).Вы можете купить такой, который подключается к розетке, но мы предпочитаем этот тип в форме ручки, который можно использовать в самых разных местах. Вы просто прикоснетесь им к проводу или держите его рядом с розеткой (со снятой крышкой), и он издаст звуковой сигнал, если питание все еще находится под напряжением. Ниже приведено фото его работы, даже без снятия крышки переключателя света. Если питание включено, он подаст звуковой сигнал и загорится красным. Это хороший способ еще раз проверить, правильно ли вы установили выключатель, но это не является обязательным требованием для этого проекта.

После просмотра обучающего видео вы убедитесь, что это действительно довольно простой проект. Не забудьте ОТКЛЮЧИТЬ ПИТАНИЕ до положения переключателя, затем снимите старый переключатель, отсоединив провода, подключите провода к новому переключателю (не торопитесь и следуйте инструкциям), вставьте его на место и снова установите крышку. Сделанный! Если вам нужна помощь, я нашел много советов в обзорах продуктов на Amazon или в видеороликах на YouTube.

Как установить выключатель света LeGrand adorne
Как установить розетку LeGrand adorne

Теперь самое сложное - решить, что попробовать

У меня нет проблем с выбором переключателей света LeGrand; Я немного зависим от звука щелчка, который издает квадратная кнопка softTap при прикосновении к ней. Я хотел бы попробовать диммер для освещения в спальне и столовой, а еще я очень хочу попробовать один из сенсорных источников света. Выключатель света без помощи рук был бы так хорош на кухне! Мне также нравится современный дизайн этих розеток, которые мы установили, но никогда не использовали в нашем первом доме (мы уже переехали). Я буду держать вас в курсе, если мы установим его здесь. Кроме того, я только что открыл для себя этот всплывающий стиль - он выглядит таким гладким! Ремонт нашей кухни идет медленно, но есть много мест, где можно обновить выключатели и розетки.Не могу дождаться! Если вам интересно, вот несколько отличных вариантов:

Переключатель softTap

| диммер | сенсорный переключатель | Многоканальная розетка USB | торговые точки | выдвижная розетка

Я нашел эти продукты LeGrand в Lowes, где вы можете проверить дисплей. Похоже, товары также доступны на сайте Home Depot, но, возможно, не во всех магазинах. Может быть, в вашем районе все будет по-другому. Конечно, они тоже есть на Amazon. В любом случае их должно быть достаточно легко забрать в магазине или заказать в Интернете, если вам интересно.

Вы пробовали один из этих изделий LeGrand или другой современный выключатель света? Как вы думаете?

Хотите узнать больше? Вот несколько сообщений о наших текущих проектах:
Выбор укладки плитки на кухонном полу
Использование лазерного уровня, чтобы легко повесить что угодно
Раскрась как профессионал - Инструменты и советы для покраски

Подпишитесь и не пропустите ни одного поста!

Я буду писать вам только 1-2 раза в неделю, МАКС. Никакого хлама!

Как установить выключатели света Legrand - трехпозиционные выключатели

Так же, как мы модернизировали розетки и выключатели на кухне, мы решили модернизировать и фойе.

Перед тем, как начать: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Это электромонтажные работы - то, что сработало в нашей ситуации, может отличаться в вашей ситуации. Мы провели хорошее исследование и просмотрели несколько обучающих видео. Мы перепроверили информацию, которую нашел , чтобы убедиться, что в руководствах содержится хорошая информация… потому что вы никогда не знаете. (Пока что мы не являемся экспертами по этой теме.) Этот пример, которым мы поделились, - лишь одна из нескольких различных ситуаций, с которыми мы столкнулись только у себя дома. Если сомневаетесь, наймите электрика!

Вперед в проект! У нас было три места для выключателей: один трехклавишный выключатель (свет в фойе, свет на крыльце и наружное освещение), одинарный переключатель (свет в холле наверху), двухклавишный переключатель (диммер в гостиной и диммер в холле).У нас также было 2 розетки. При обновлении мы сохранили все работоспособность, как и было, но мы преобразовали переключатель с 1 переключателем в переключатель с 2 переключателями, чтобы добавить ночник.

Итак, мы подумали, что расскажем немного об установке выключателей света Legrand, а также ночника !! И, чтобы сделать это намного сложнее, почему бы не сделать его трехпозиционным переключателем? Легко, правда? . .. ну, вроде ... я постараюсь провести вас через это шаг за шагом.

Во-первых, вам понадобятся некоторые элементы для установки - первое изображение ниже - это переключатели света вместе с пластиной - я думаю, что общая сумма, указанная ниже, составила бы 27 долларов (да, они дороже, чем стандартные переключатели света).

Следующий набор, один только в магазине, стоил около 13 долларов.

Вот как выглядит одна из настенных пластин вне упаковки: сначала металлическая пластина прикрепляется к стене, а затем защелкивается эстетическая часть крышки. (Это означает, что вы можете заменить декоративную пластину на другую, если хотите.)

Вам также понадобятся некоторые инструменты для этого проекта: хорошие плоскогубцы с острыми кончиками могут пригодиться ... несколько пластиковых заглушек разъемов ... мы использовали пилу для гипсокартона, потому что мы расширили одну коробку с 1-го набора на 2-клавишный .

И, конечно же, тестер розеток, чтобы знать, что вы все сделали правильно:

Итак, обо всем по порядку - снимаем старую коробку и ставим новую. Я здесь серьезно настроен - по крайней мере, для нас. Оригинальные для дома коробки были старыми не совсем белыми коробками, которые были менее чем прочными. Цвет, конечно, не имел значения, но они были немного тесноваты. Спенсер установил новые более глубокие коробки - с ними намного легче работать (просто останется больше места, чтобы втиснуть туда провод, когда вы закончите).Все коробки, которые мы установили в качестве замены, были «старыми рабочими коробками». Эти коробки можно задвинуть в проем, и вы закрутите винты в углу коробки, которые отодвигают маленькие откидные створки - эти отвороты зафиксируют устройство на месте за гипсокартоном. (Перед установкой гипсокартона и его прибиванием к стойкам можно использовать обычные электрические коробки.)

Этот конкретный переключатель, о котором я буду писать, представляет собой трехпозиционный переключатель. При установке коробки обязательно поставьте на нее уровень, чтобы убедиться, что она действительно ровная, прежде чем затягивать.

Вам понадобится еще больше инструментов - отвертка (или электрическая отвертка), какой-нибудь инструмент для снятия изоляции с электрического кабеля и дополнительная проводка того же калибра. Кстати, здесь я должен отметить - ВЫКЛЮЧИТЕ ПИТАНИЕ от розетки, прежде чем работать с ней.

Итак, эта конкретная комбинация выключателей Legrand предназначалась для одного выключателя и одного ночника - мы хотели иметь возможность видеть дорогу на кухню ночью, не включая свет.Заставить его работать очень просто. Во-первых, мне просто нужно вставить несколько проводов - нейтраль к нейтрали и горячий к горячему. То, что вы видите ниже, идет от переключателя к ночному свету от белого к белому (обязательно прочтите инструкции, какой из них горячий или нейтральный).

Обрезание и зачистка пластикового покрытия, чтобы обнажить провод:

С помощью инструмента согните проволоку до нужной формы:

Итак, ниже это выглядит - вы едва можете увидеть этикетку «белый» (штамп на черном пластике), которую Спенсер соединил с другим «белым» - то же самое для черного с черным. Теперь он действительно обмотал изолентой основание каждого из них, так как не был поклонником того, что провода располагаются так близко друг к другу. Хотя это и не требуется, это почти ничего не стоит и гарантирует, что искра не возникнет между ними - оно того стоит. Между прочим, это работает, поскольку два отверстия в каждой области связаны… позвольте мне объяснить это. Там, где вы видите «белый» на фотографии ниже, обратите внимание на две дыры. Если вы пропустите еще один белый кабель и продолжите его - он продолжит текущий. То же и с черным. Таким образом, если мы перенесем белое и черное со стены (которая идет на монтажную панель), то она продолжит ток на следующий свет.Это как шлейфовая цепочка.

Итак, ниже обычная установка - белый провод в белый, черный в черный. ОБЯЗАТЕЛЬНО затяните эти провода плотно.

Спенсер приклеил внизу еще немного изоленты - нет причин не проявлять особую осторожность. Кроме того, вы заметите, что зеленый провод от пластины переключателя Legrand подключен к медному заземлителю. В большинстве случаев зеленый = землянин. Именно здесь он использовал эти острогубцы, чтобы скрутить два провода вместе (скручивая их пальцами, они просто порвутся) и воткнул их в желтую крышку разъема.

Красная линия (в большинстве случаев трехсторонняя линия) была изогнута - для розеток и выключателей Legrand лучше всего нарезать свежую, так как вы хотите, чтобы она входила точно прямо в отверстие.

Это было довольно просто - Спенсер вставил красный в трехпозиционное отверстие и ввернул его. Огромное примечание по этому поводу - ваш трехпозиционный переключатель может * полностью * отличаться от того, что есть у нас. Это действительно зависит от того, как человек подключил это к вашему дому (буквально).Блин, они могли бы решить, что «белый» будет обозначать их 3-полосный ... они ошиблись ... но все провода имеют один и тот же кабель внутри - цвет предназначен только для организационных целей (и безопасности). Итак, если вы попробуете трехпозиционный переключатель, и он не сработает, продолжайте попытки, пока он не сработает. Надеюсь, это сработает так же легко, как и этот (в другой комнате провода были полностью перевернуты по цвету для нас).


Итак, у вас есть красный на 3-сторонний порт. От черного к черному, а затем к ночному свету.От белого к белому, а затем к ночному свету. Зеленая земля внизу.

Вставляем все в электрическую коробку:

Опять проверяем уровень:

Мы обнаружили, что для этих винтов (ниже) намного проще использовать электрическую отвертку. Эти винты могут быть очень длинными, и их можно завинтить бесконечно вручную.

Установите пластину и готово! Это намного лучше, чем было раньше !!

Вот еще один переключатель и прекрасная фотография «до»:

Я знаю, что все мы любим бежевый цвет.

Это (ниже) опасная фаза, когда рядом нет детей. При проведении электромонтажа СДЕЛАЙТЕ ФОТО. Серьезно, сфотографируйте каждый, прежде чем разбирать его . .. на случай, если предыдущие владельцы решили попробовать свои силы в электрике. Или, что еще лучше, пометьте каждую линию лентой - SW1 Hot (переключатель 1, горячий), SW1 N (нейтральный переключатель 1) и т.д.

И, красивая, чистая фотография ниже, на которой установлены подрулевые переключатели и пластина Legrand.

Краткое содержание для фойе:
Мы модернизировали 2 розетки и 3 выключателя.

1-секционная розетка из старого рабочего ПВХ - 1,96 доллара (x2)
Двухконтурная розетка из старого рабочего ПВХ - 3,80 доллара (x2)
Трехконтактная розетка из старого рабочего ПВХ - 3,85 доллара (x1)

Legrand Adorne 1 панель для перегородки, глянцевый белый - 4,78 долл. (X2)
Legrand Adorne 2 настенная пластина, глянцево-белый - 7,98 долл. США (x2)
Legrand Adorne 3 пластина для перегородки, глянцевая белая - 11,48 долл. (X1)

Legrand дуплексная розетка на 15 ампер с защитой от несанкционированного доступа в белом цвете - 7 долларов США. 98 (x2)
Legrand, однополюсный трехпозиционный комбинированный переключатель на 15 ампер, белый - 5,18 доллара (x4)
Legrand, 2-модульный ночник - 17,98 доллара (x1)
Legrand, однополюсный трехпозиционный переключатель диммера, белый - 32,98 доллара (x2) )

Итого: 171,03 $

Я скажу, я не припомню, чтобы диммерные переключатели были такими дорогими… но они могли быть такими дорогими. В целом, что за апгрейд! Они выглядят оооочень лучше, чем оригинальные тускло-бежевые выключатели и розетки. Мы выбрали Legrand Adorne, потому что они выглядели очень современно, но менее дорогое обновление (просто переход на стандартный белый выключатель / розетку) также могло иметь большое значение.Еще один способ получить больше прибыли - использовать более дорогие выключатели / розетки только там, где это важно ... там, где вы их увидите. Если вы точно знаете, что розетка всегда будет спрятана за предметом мебели, то используйте более распространенную (более дешевую).

Мы решили обновить комнаты, которые были наиболее очевидными первыми: кухню (очень очевидные выключатели / розетки на фартуке) и первую комнату, которую увидят гости . .. фойе. Позже будут другие общественные помещения на главном уровне (гостиная и столовая… в конечном счете, полуванная: всякий раз, когда мы будем ее ремонтировать).Я думаю, что для нас важно улучшить нашу главную спальню - даже если это не то место, которое увидят гости. Сейчас я думаю, что гостевые спальни наверху будут просто обновлены до «обычного» белого цвета.

Сделай сам для новичков - коллекция Legrand Radiant

Думали ли вы о модернизации выключателей и розеток? Проект для начинающих, в котором есть все, от простого тумблера до элегантного выключателя света. Вы также можете добавить к своим розеткам дополнительные функции, такие как USB-соединения, для некоторых дополнительных функций.

Замена выключателей или розеток может быть не в первую очередь в вашем списке, но обновление таких мелких деталей меняет эстетику вашего дома. В нашем доме есть декоративные выключатели света с винтами на пластине, которые были установлены строителем, и как только мы установили наши новые выключатели из коллекции Legrand Radiant, они добавили стильной и чистой отделке нашим стенам. Это простой проект для начинающих, который можно выполнить за выходные.

Я всегда ищу товары для дома с оптимизированным дизайном, которые можно использовать в любом доме, поэтому я рад представить вам коллекцию Legrand Radiant.

Особая благодарность Legrand за
, предоставивший все продукты, упомянутые в этом посте.
Все фотографии и отзывы мои собственные.

Этот пост содержит партнерские ссылки.
Щелкните здесь, чтобы прочитать мою политику полного раскрытия информации

Legrand Radiant Collection - это современные выключатели и электрические розетки для любого домашнего стиля. Эта коллекция продуктов состоит из функций, которые необходимы в любом доме.

Простые и безвинтовые пластины

Низкопрофильная лицевая панель без винтов, входящая в стандартную комплектацию этой линейки выключателей и розеток, придает элегантный вид.

Цвета вне времени

Любите путать? Переключатели Legrand Radiant бывают разных цветов и имеют металлическую отделку, например черный, никель и графит.

Многоцелевые выключатели и розетки света

Мне нравится, что Legrand предлагает широкий выбор выключателей и розеток.Вы можете найти переключатели, которые соответствуют вашим конкретным потребностям. Вот некоторые из их вариантов, и где мы установили их у себя дома:

USB-розетки

Устраняет необходимость в громоздких зарядных устройствах. Мы выбрали эти розетки для нашей кухни, спальни, игровой комнаты и домашнего офиса.

Ночные выключатели или розетки

Это один из моих любимых вариантов выключателей и розеток. Мы установили ночник в детской спальне и ночник в фойе для обеспечения видимости ночью.

Беспроводные зарядные устройства

Проверьте это! С новыми смартфонами, такими как iPhone 11 или Galaxy Note 10, вы можете заряжать свои смартфоны по беспроводной сети, не доставая зарядные устройства. Это беспроводное зарядное устройство отлично подходит для кухни или домашнего офиса.

Диммеры

Идеально подходит для управления уровнем освещенности в вашем доме и для экономии энергии. Мы использовали диммеры для управления нашим верхним освещением в гостиной и на кухне.

Переключатели присутствия

Это действительно здорово.Переключатель присутствия автоматически включает и выключает свет, когда вы входите в комнату или выходите из нее. Лучше всего использовать в прачечной, кладовой, кладовой или гараже. Это помогает экономить энергию и экономить на счетах за электричество, помимо того, что это просто классная функция. ВЫИГРАЙ ВЫИГРАЙ !!!

Вы впечатлены? Вы любите хороший проект для начинающих своими руками? Позвольте мне рассказать вам, как установить выключатели и розетки Legrand Radiant в вашем доме.

Заявление об ограничении ответственности: При работе с электрическими устройствами важно соблюдать меры предосторожности.Есть много возможных проблем, которые могут возникнуть при замене выключателей или розеток, и неправильное обращение с ними может причинить вам вред и / или повредить ваш дом. Пока я расскажу вам, как заменить выключатель или розетку ниже, домовладелец должен принимать меры предосторожности и принимать мудрые решения в отношении своих собственных проектов. Пожалуйста, свяжитесь со специалистом, если у вас есть какие-либо сомнения или вопросы относительно проводных соединений в вашей конкретной ситуации, и всегда просматривайте инструкции производителя для продукта, который вы будете устанавливать.

Инструменты

Материалы

  • Выключатели и / или электрические розетки Legrand Radiant

Ступени

1. Выключите автоматический выключатель в соответствии с помещением, в котором вы будете работать.

2. Отвинтите пластину переключателя или розетку и с помощью тестера напряжения убедитесь, что на переключатель или розетку больше не подается питание.

3. Затем открутите выключатель или розетку от электрической коробки и вытащите ее.

4. Немного отверните винты проводки, чтобы освободить черный, белый и / или медный провод.

Совет. Прежде чем откручивать провода, сфотографируйте текущую схему подключения, чтобы вы могли вернуться к ней, если у вас возникнут какие-либо проблемы при установке нового выключателя или розетки.

Электрические соединения

5. Распакуйте новый выключатель или розетку и подсоедините провода к соответствующим винтам. Например: подключите черный провод к черному или латунному винту, белый провод к серебряному винту и заземление (медный провод) к зеленому винту, в зависимости от продукта.

Примечание: у вас может быть два черных провода для подключения к выключателю света или розетке, подключите один черный провод к черному винту (общий) и подключите другой черный провод к латунному винту, обозначенному как однополюсный (SP) на заводе-изготовителе. инструкции для однополюсной установки.

6. После завершения электромонтажа включите прерыватель, чтобы убедиться, что выключатель света или розетка работают должным образом. Если это так, выключите прерыватель и вставьте недавно обновленный выключатель или розетку обратно в электрическую коробку и привинтите на место.После завершения установки снова включите выключатель.

Примечание. Некоторым выключателям или розеткам Legrand Radiant требуется нейтральный провод для завершения установки. В нашем доме я подключил связанный нейтральный провод (-ы) к каждой линии переключателя, используя дополнительный белый (нейтральный) провод.

Установка лицевой панели

7. Чтобы установить лицевую панель Legrand Radiant, прикрутите черную пластину, которая прилагалась к настенной пластине. Затем защелкните безвинтовую стеновую пластину на место.

Посмотрите коллекцию Legrand Radiant, и я уверен, что вам понравится эта линия так же, как и мне! У Legrand также есть умные переключатели света, если вы хотите улучшить обстановку в своем доме.

Я надеюсь, что это руководство поможет вам легко обновить выключатели света или электрические розетки. Это действительно отличный проект для начинающих, который может добавить дополнительные штрихи к внешнему виду каждой комнаты. Дайте мне знать, если у вас возникнут вопросы по установке.

Если вы решите установить продукт из этой коллекции выключателей и розеток, отметьте меня @simplicityfordesigns в Instagram. Я хотел бы видеть его!

PIN ДЛЯ ПОЗЖЕ:

ВАМ ТАКЖЕ МОЖЕТ ПОНРАВИТЬСЯ

«Едва там» аутлетов Victoria Secret: коллекция Legrand Radiant

Эрин Дивайн, RN BSN · Этот пост может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы ·

За свою жизнь я встречал много уродливых выходов. На самом деле, я так привык к уродливым торговым сетям, что практически зашлепал их по носу.

Только когда вы улучшаете комнату, вы начинаете понимать, насколько уродливы ваши торговые точки по сравнению с ними. Так было и с офисом «Его и ее» на ферме, где наши стены перешли от цвета шалфейно-зеленого к «Ультра-белому» Бера.

Вы можете поспорить, что эти торговые точки строительного класса беспокоили меня, когда я снимал их, чтобы покрасить, а затем снова добавить искусственный шип, но я не мог оправдать расходы. Я уже потратил много времени на улучшение комнаты, поэтому скрестил пальцы и надеялся, что никто не заметит.

Что-то вроде покупки нового макияжа раз в 5 лет ... упс.

Примерно через месяц после установки shiplap, коллекция Legrand radiant® обратилась ко мне за обзором продукта.

Я чуть не упал со стула.
.

Эм, привет, да пожалуйста!

.
Это было одновременно удивительное время и потрясающее доверие, зная, что я не лицензированный электрик, подрядчик или кто-то особенный.

Заявление об ограничении ответственности: я получил розетки и лицевые панели бесплатно из коллекции Legrand radiant®.Все мнения на 100% мои собственные.

Я рад сообщить, что я отлично со всем разобрался. управлял процессом установки с помощью электрика. Электричество - сложная сделка, потому что нет двух одинаковых розеток, и вы не всегда можете понять причину, по которой кто-то подключил что-то определенным образом, поэтому, другими словами, действуйте с осторожностью .

Несмотря на проделанную работу, безвинтовой фасад и низкопрофильные плиты дополняют яркий минималистичный стиль нашего офиса. На самом деле они имитируют вид корабельного лабиринта. Они также идеально сочетаются со всеми новыми высокими плинтусами, молдингами и оконной отделкой.

Я больше не съеживаюсь, когда вижу розетки на фотографиях прогресса в офисе ...
.

.
Мне нравится сравнивать лепку короны с декоративной глазурью на моем торте, а нахлест - с раскатанной помадой, скрепляющей все вместе. Крышки ваших розеток - это крошечные завитки, идущие вдоль помады - красивые, сдержанные, но все же ключевой ингредиент вашего законченного образа.

Чтобы продемонстрировать, насколько это просто, вот как я установил 5 новых розеток GFCI. Хотя технически мне не нужны розетки GFCI в офисе (они больше для предотвращения замыканий на землю в случае влаги или негерметичного прибора), я хотел протестировать одну из их более сложных установок, чтобы убедиться, что она не будет слишком сложной для не электрик.

Дополнение к середине : Пришлось вызвать электрика! Я обнаружил, что за выключателем света идет лишний провод, и не хотел ничего резать. Если сомневаетесь, обратитесь к профессионалам, чтобы избежать риска поражения электрическим током!
.

Как установить розетку Legrand GFCI

Принадлежности

Проезд

  1. ВАЖНАЯ ИНФОРМАЦИЯ: отключите электропитание в своей комнате с помощью выключателя. Мне нравится включать свет в комнате заранее, чтобы знать, что я нажал правильный выключатель. Если вы не уверены на 100%, проверьте розетку с помощью детектора напряжения. При поднесении к розетке под напряжением он издает звуковой сигнал и мигает красным.
    .
    .
  2. Снимите лицевую панель. Затем открутите розетку, чтобы определить, сколько проводов осталось в электрической коробке.
    .

    Шахта имела 4 провода и заземляющий (медный) провод. Это означало, что у меня были как кабели LINE (идущие от панели выключателя), так и кабели LOAD (идущие к другим коробкам в цепи).
    .
    .
  3. Как и выше, вы захотите определить, какие кабели являются вашими LINE-кабелями, а какие - вашими кабелями НАГРУЗКИ. Я сделал это, отсоединив одну кабельную линию, состоящую из черного и белого проводов.Прежде чем снова включить питание, подключите розетку к лампе.
    .
    .
  4. Включите питание и посмотрите, можно ли включить лампу, подключив ее к розетке. Если нет, то отключенные провода - это провода ЛИНИИ. Если это возможно, то ваши отключенные провода - это провода НАГРУЗКИ.
    .
  5. Снова выключите питание.
    .
  6. Снова откройте розетку, чтобы оголить провода. Промаркируйте провода НАГРУЗКИ и ЛИНИИ.
    .
  7. На обратной стороне вашей розетки GFCI будет написано «НАГРУЗКА» и «ЛИНИЯ».Прикрепите соответствующие провода в нужных местах, а затем закрепите их, затянув винты по бокам. В этом помогут плоскогубцы. Проделайте то же самое с заземляющим проводом до зеленого винта в нижней части розетки.
    .

    удалите желтую полоску изоленты, когда будете готовы закрепить нагрузочные провода.

    Выпрямите концы проводов, оставив достаточно оголенных проводов в соответствии с длиной, указанной вашим ленточным датчиком. Вставьте прямые концы проводов в заднюю часть вашей новой розетки, как показано ниже.

    .

  8. Вставив новые провода, затяните винты с обеих сторон.
    .
  9. Прикрутите новую розетку на место.
    .
    .
  10. Добавьте лицевую панель, которая состоит из небольшой черной рамки и безвинтовой пластины, которая защелкивается на вашей рамке.
    .

К сожалению, выходное отверстие было слишком широким для моей существующей коробки удлинителя; К счастью, я обнаружил, что могу плотно прилегать между лицевой панелью и накладкой корабля, даже не нуждаясь в коробке удлинителя, если я использую длинные винты для закрепления розетки.
.

«Едва там» Victoria Secret из фирменных обложек.

Мне нравится, что эти розетки защищены от несанкционированного доступа, потому что мой двухлетний ребенок пытался вмешаться, когда увидел, что я их устанавливаю!

Вот еще несколько снимков:
.

трехпозиционный переключатель ночника, чтобы я не возился в темноте!

.

прекрасное дополнение к съемным обоям в моих встроенных книжных полках Билли

.

.
Для получения дополнительной информации о продукте посетите веб-сайт Legrand или посетите ближайший магазин Lowe's, чтобы лично увидеть , Radiant , коллекцию .
.

Legrand-Pass & Seymour 6098PGBPCC5 Вставной патрон лампы накаливания Гнездо для ламп Простая установка Pass & Seymour / Legrand

Legrand-Pass и Seymour 6098PGBPCC5 Вставной патрон лампы накаливания Гнездо для ламп Простая установка Промышленные электрические розетки Pass & Seymour / Legrand
  1. Home
  2. Industrial Electrical
  3. Компоненты освещения
  4. Патроны для осветительных приборов
  5. Legrand-Pass & Seymour 6098PGBPCC5 Проходной патрон для лампы накаливания Простая установка Pass & Seymour / Legrand

Legrand-Pass и Seymour Патрон лампы для ламп Простая установка Pass & Seymour / Legrand

Патрон для лампочек Простая установка Pass & Seymour / Legrand Legrand-Pass & Seymour 6098PGBPCC5 Проталкиваемая лампа накаливания, Legrand-Pass и Seymour 6098PGBPCC5 Проходная лампа накаливания Гнездо для лампы накаливания Простая установка - Патроны -.Простая установка Pass & Seymour / Legrand Legrand-Pass & Seymour 6098PGBPCC5 Гнездо для проталкиваемого патрона лампы накаливания для ламп, Legrand-Pass и Seymour 6098PGBPCC5 Гнездо для проталкиваемого патрона лампы накаливания для ламп Простая установка, Pass и Seymour / Legrand, 6098PGBPCC5.




Адрес: 47 Yale Drive, Epping, Victoria 3076 Телефон: (03) 9408 4401


Legrand-Pass & Seymour 6098PGBPCC5 Сквозной патрон лампы накаливания Гнездо для ламп Простая установка Pass & Seymour / Legrand

Legrand-Pass & Seymour 6098PGBPCC5 Вставной патрон лампы накаливания Гнездо для ламп Простая установка - Гнезда -. Legrand-Pass & Seymour 6098PGBPCC5 Вставной патрон лампы накаливания Гнездо для ламп Простая установка - Гнезда -. Изделие представляет собой сквозную розетку BRS. Легко использовать . Изделие произведено в Китае. Патрон лампы накаливания мощностью 660 Вт, 250 В. Средняя основа проталкивается через металлический корпус. Одноконтурный. Сквозное гнездо патрона лампы накаливания для ламп Простая установка Среднее основание проталкивается через металлический корпус. . .


Кто мы?

We’re Roadsafe, ведущие специалисты по коммерческому асфальтированию в Виктории и Квинсленде.

Поставляем и укладываем, ремонтируем, переливаем и восстанавливаем асфальтовые дороги, проезды, тротуары и автостоянки для:

  • Местные советы
  • Крупные строительные организации
  • Избранные корпоративные организации

Мы также сдаем в аренду бригаду асфальтоукладчиков другим компаниям, занимающимся асфальтированием, в Виктории и Квинсленде.

Наш край

Мы обратили внимание на то, что другие асфальтовые компании в Виктории делали правильно (и неправильно), а затем решили попытаться сделать это немного лучше.

Мы стремимся быть самой профессиональной и высококвалифицированной асфальтобетонной компанией, которой мы только можем быть, и строить наш бизнес на основе рекомендаций и рекомендаций, а не перетягивать себя за счет существующих клиентов.

Legrand-Pass & Seymour 6098PGBPCC5 Сквозной патрон лампы накаливания Гнездо для ламп Простая установка Pass & Seymour / Legrand

6Ft Nm9-6Ff 9Pin Null Modem Cables Nm9-6Ff Hmi Cable.2 коробки BesLam 6 / Box Светодиодные лампы Эдисона Светодиодные винтажные лампы накаливания с регулируемой яркостью. Длина кабеля: 0,5 м, цвет: правый. Кабели 90 градусов влево и вправо Mini USB 5-контактный удлинительный кабель между мужчинами и женщинами 0,5 м. POSITAL IXARC UCD-IPR00-1024-L100-CAW Инкрементальный поворотный энкодер, 1,6 м3 / мин 56 куб. Фут / мин Sullivan Palatek SI444-1 SPB-40-1 Тротуарный выключатель для тяжелых условий эксплуатации, Legrand-Pass и Seymour 6098PGBPCC5 Гнездо держателя проталкиваемой лампы накаливания для Легкая установка лампочек Pass & Seymour / Legrand .Патч-кабель категории 6A, 35 футов, литой, черный. 12-ваттная галогенная лампа 12PAR36 / 12V H7557 PLT PAR36-12 Volt, Calvas 1m 2m Многофункциональная звуковая панель с квадратными круглыми гнездами Запасная часть Удлинительный кабель USB 2.0 от мужчины к женщине для ноутбука Цвет приборной панели автомобиля: Круглый 2м. Упаковка: 100 шт. RT0603BRD072K21L RES SMD 2.21KOHM 0,1% 1 / 10W 0603. Компьютерные кабели Удлинительный кабель USB 1M / 2M ВКЛ. ВЫКЛ. Переключатель для ПК USB-вентилятор Светодиодная лампа Зарядное устройство Raspberry Pi Длина кабеля: 2 м, Цвет: черный, Legrand-Pass & Seymour 6098PGBPCC5 Гнездо для патрона лампы накаливания с проталкиванием для ламп Простая установка Pass & Seymour / Legrand .Цвет: Белый, Размер: Система естественного охлаждения Кондиционер Ребро Ремонт Гребень Охладитель Конденсатор Испаритель Автоматическая система охлаждения Инструмент Универсальный MDYHJDHYQ. Taidacent Высокоскоростное шарикопроводящее контактное кольцо 12 Провод 2A Коллекторное кольцо Вращающееся соединение Вращающийся соединитель Поворотный электрический контактный коммутатор. Valley Enterprises Андерсон Powerpole соединители 75 ампер разобранный красный / черный комплект соединителей 8 калибра 2. Используется для 370 или 440 В переменного тока. Сделано в США. Двойной круглый двойной универсальный конденсатор 5 мкФ / МФД • Trane Replacement USA2235 40 AmRad.Шнур зарядного устройства адаптера переменного тока для Asus Transformer Book AD83531 90XB01PP-MPW010. Legrand-Pass & Seymour 6098PGBPCC5 Вставной патрон лампы накаливания Гнездо для лампы Простая установка Pass & Seymour / Legrand . FQP7P06 3 + Tab TO-220AB Трубка 50 элементов Trans MOSFET P-CH 60V 7A 3-контактный, SMDA03CTR Пакет из 100 TVS DIODE 3,3V 7V 8SO.

Эксперты по асфальтированию

Мы - стабильная команда, ориентированная на выполнение работы в срок и в рамках бюджета.

Все о результатах

Благодаря современному оборудованию и высококвалифицированному персоналу мы работаем на высшем уровне и всегда выполняем поставленные задачи.

Работа с профессиональной командой

Персонал, от самого нового члена до директоров, проходит регулярное и непрерывное обучение.

Мы работаем безопасно

У нас есть строгие и хорошо задокументированные процедуры и процессы в области OH&S.

Отзывчивый на вакансии

Мы гибки и можем быстро доставить бригады на место, обеспечивая работу в кратчайшие сроки.

Legrand-Pass & Seymour 6098PGBPCC5 Сквозной патрон лампы накаливания Гнездо для ламп Простая установка Pass & Seymour / Legrand

Legrand-Pass & Seymour 6098PGBPCC5 Гнездо для патрона лампы накаливания с проталкиванием для простой установки, Pass & Seymour / Legrand, 6098PGBPCC5, Industrial Electrical, Lighting Components, Light Sockets
Качество - ключ к успеху

Мы следим за тем, чтобы выполняемая нами работа была максимально качественной.

Legrand-Pass & Seymour 6098PGBPCC5 Сквозной патрон лампы накаливания Гнездо для ламп Простая установка Pass & Seymour / Legrand

Дата первого упоминания: 26 ноября. Быстросохнущая ткань: 100% полиэстер с сетчатой ​​подкладкой. Если вы хотите выбрать герметичную бутылку для воды с широким горлом. Концевая фреза со сменными пластинами INGERSOLL 1 2FL 1TJ1Q-1001784R01, Эта модная футболка - отличный способ для девочек выглядеть мило, демонстрируя поддержку своей любимой школы,: NCAA Zephyr Illinois Illini Mens Freeway Relaxed Hat, V HSS 11V462 Набор из 2 разверток Westward Chucking Reamer 6 флейта.Вал измеряет приблизительно not_applicable "от дуги. Дата первого упоминания: 21 ноября. Заклепка-заклепка из нержавеющей стали COUNTERSUNK с головкой из нержавеющей стали, диаметр 3/32 X .126–250. Диапазон захвата, 100 шт. В упаковке, размер резьбы: от 1 /" до 1 /. Труба с наружной резьбой 8 дюймов G (12, ▶ СОВЕТЫ: ​​Срок поставки составляет около 12-20 рабочих дней. Манометры Мембрана из нержавеющей стали 5 портов CGA 350 0,06 CV 0-15 фунтов на кв. Дюйм на выходе TESCOM SG1P1151-02AA0 Корпус одноступенчатого регулятора давления SG1 из латуни. Размер проема багажника составляет примерно 15 дюймов, складные кольца с красивыми комбинациями, гнездо M16. Гидравлический адаптер M16.Все изделия выполнены в потрясающих оттенках зеленого. Наборы штампов с мандалой ImpressArts - это интересные дизайны, которые можно использовать по отдельности или друг с другом для создания различных дизайнов. 2 Шланг с оплеткой из нержавеющей стали, размер 24, длина, международный 0763104106 Металл. Покупатель должен понимать, что продавец не может контролировать скорость доставки. Очаровательный рождественский холщовый мешок для специальной доставки, совместим с лампочкой для духовки Whirlpool 4173254 2 штуки 4173175 Замена лампочки для духовки Whirlpool RBS305PDQ11, Джаспер - единственный минерал, который может избавить от всей негативной энергии, накопленной в течение всей жизни человека, и заряды не включены в цене товара или стоимости доставки.Номер по каталогу Amphenol MS27466T21B35S. На передней части фоторамки установлен металлический зажим для фотографий, позволяющий повесить изображение размером 4 x 6 (или меньше), длиной 15 дюймов прямо по внешней середине. N052-012 Патч-панель Tripp Lite Cat5e 568b-12port. их кожаная водонепроницаемая обувь и сапоги. 4 'Round African American Baby Boy Prince Image Съедобный торт с глазурью: бакалея и изысканная еда.

Legrand-Pass & Seymour 6098PGBPCC5 Гнездо для проталкиваемой лампы накаливания для ламп Простая установка Pass & Seymour / Legrand
Legrand-Pass & Seymour 6098PGBPCC5 Гнездо для проталкиваемой лампы накаливания для ламп Простая установка - Патроны -.

Схема подключения розетки Legrand Rj45 / Схема подключения legrand Rj45 - Схема подключения и схема - Каждая комната дома снабжается кабелем витой пары, идущим от коммуникационной платы и оканчивающимся розеткой RJ 45.

Схема подключения розетки Legrand Rj45 / Схема подключения legrand Rj45 - Схема подключения и схема - Каждая комната в доме снабжена кабелем витой пары, идущим от коммуникационной платы и оканчивающимся розеткой RJ 45.. Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? Совместим со всеми кабелями cat и udp. Utp rj45 слк зх арт. В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети. Каждая комната дома снабжена кабелем витой пары, идущим от коммуникационной платы и заканчивающимся розеткой RJ 45.

Распиновка и цвета проводов для категорий 5e, 6 и 7. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой интерфейсной карты к концентратору, коммутатору или сетевой розетке.Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? Два разъема cat 5e rj45. Совместим со всеми кабелями cat и udp.

Legrand - Разъем для передачи данных / телефона On-Q, белый, комплект из 5, F3450WHV5 ... от m.media-amazon.com Кабели Ethernet с распиновкой Rj45 (категории 5e, 6 и 7). Совместим со всеми кабелями cat и udp. На q rj45 электрическая схема cat 5e электрическая схема настенная розетка. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке.В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети. Гнездо для монтажа на печатную плату через отверстие. Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? Распиновка и цвета проводов для кат. 5e, кат. 6 и кат. 7.

Кабельная система Legrand, lcs³ кат.

Два разъема cat 5e rj45. Мозаика rj45 utp кат6 1мод бел арт. Совместим со всеми кабелями cat и udp. Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? Каждая комната дома снабжена кабелем витой пары, идущим от коммуникационной платы и заканчивающимся розеткой RJ 45.Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Как установить гнездо Ethernet для домашней сети. Разъем Keystone категории 5e RJ45 белый Legrand. Распиновка кабелей Ethernet Rj45 (категории 5e, 6 и 7). Схемы распиновки и цвета проводов для кат. 5e, кат. 6 и кат. 7. На q rj45 монтажная схема кат. 5e монтажная схема настенного гнезда. В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети.

Каждая комната в доме снабжена кабелем витой пары, идущим от коммуникационной платы и заканчивающимся розеткой RJ 45. Распиновка кабелей Ethernet Rj45 (категории 5e, 6 и 7). Мозаика rj45 utp кат6 1мод бел арт. Гнездо для монтажа на печатную плату через отверстие. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке.

Схема подключения розетки Legrand Rj45 - Схемы электрических соединений с images-na.ssl-images-amazon.com Utp rj45 слк зх арт. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Кабельная система Legrand, lcs³ cat. Схемы распиновки и цвета проводов для кат. 5e, 6 и 7 кат. Совместим со всеми кабелями Cat и UDP. Два разъема cat 5e rj45. Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN.

Разъем Keystone категории 5e rj45 белый Legrand.

On q Схема подключения RJ45 Cat 5e Схема подключения настенной розетки. Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? Два разъема cat 5e rj45. В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети. Гнездо для монтажа на печатную плату через отверстие. Распиновка кабелей Ethernet Rj45 (категории 5e, 6 и 7). Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке.В компании Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» несомненно, это происходит потому, что их больше одного! Мозаика rj45 utp кат6 1мод бел арт. Каждая комната дома снабжена кабелем витой пары, идущим от коммуникационной платы и заканчивающимся розеткой RJ 45. Схемы распиновки и цвета проводов для кат. 5е, кат. 6 и кат. 7. Как установить гнездо Ethernet для домашней сети. Разъем Keystone категории 5e RJ45 белый Legrand.

Ethernet-кабель, используемый для подключения разъема RJ45 сетевой интерфейсной карты к концентратору, коммутатору или сетевой розетке. Мозаика rj45 utp кат6 1мод бел арт. Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN. Разъем Keystone категории 5e RJ45 белый Legrand. Распиновка кабелей Ethernet Rj45 (категории 5e, 6 и 7).

Схема подключения Legrand Rj25 - Схема подключения от static-cdn.imageservice.cloud Кабельная система Legrand, lcs³ кат. На q rj45 электрическая схема cat 5e электрическая схема настенная розетка. Utp rj45 слк зх арт. Гнездо для монтажа на печатную плату через отверстие.Каждая комната дома снабжена кабелем витой пары, идущим от коммуникационной платы и заканчивающимся розеткой RJ 45. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Совместим со всеми кабелями cat и udp. В компании Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» несомненно, это происходит потому, что их больше одного!

В настоящее время ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети.

Разъем Keystone категории 5e RJ45 белый Legrand. Два разъема cat 5e rj45. Каждая комната дома снабжена кабелем витой пары, идущим от коммуникационной платы и заканчивающимся розеткой RJ 45. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Совместим со всеми кабелями cat и udp. Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN. На q rj45 электрическая схема cat 5e электрическая схема настенная розетка.Как установить гнездо Ethernet для домашней сети. Гнездо для монтажа на печатную плату через отверстие. Utp rj45 слк зх арт. Мозаика rj45 utp кат6 1мод бел арт. Схемы расположения выводов и цвета проводов для категорий 5e, 6 и 7 категорий. В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети.

Источник: tonetastic.info

Разъем Keystone категории 5e rj45 белый Legrand. Utp rj45 слк зх арт. В компании Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» несомненно, это происходит потому, что их больше одного! Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Совместим со всеми кабелями cat и udp.

Источник: www.carnationconstruction.com

Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN. Два разъема cat 5e rj45. Кабельная система Legrand, lcs³ cat. Разъем Rj45 имеет 8 контактов, и важно выбрать соответствующие контакты для ваших данных и земли, чтобы протокол rj45 работал эффективно. Каждая комната дома снабжена кабелем витой пары, идущим от коммуникационной платы и заканчивающимся розеткой RJ 45.

Источник: rack-system.eu

Utp rj45 слк зх арт. На q rj45 электрическая схема cat 5e электрическая схема настенная розетка. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. В компании Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» несомненно, это происходит потому, что их больше одного! Совместим со всеми кабелями cat и udp.

Источник: www.alldataresource.com

Распиновка кабелей Ethernet Rj45 (категории 5e, 6 и 7). В компании Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» несомненно, это происходит потому, что их больше одного! Гнездо для монтажа на печатную плату через отверстие. Схемы распиновки и цвета проводов для кат. 5e, кат. 6 и кат. 7. Кабельная система Legrand, lcs³, кат.

Источник: tonetastic.info

Гнездо для монтажа на печатную плату в сквозное отверстие. В компании Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» несомненно, это происходит потому, что их больше одного! Совместим со всеми кабелями cat и udp.Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN. На q rj45 электрическая схема cat 5e электрическая схема настенная розетка.

Источник: tonetastic.info

Мозаика rj45 utp кат6 1мод бел арт. Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN. На q rj45 электрическая схема cat 5e электрическая схема настенная розетка. Совместим со всеми кабелями cat и udp. Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке.

Источник: wiringall.com

В настоящее время ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети. В компании Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» несомненно, это происходит потому, что их больше одного! Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? Мозаика rj45 utp кат6 1мод бел арт. Кабельная система Legrand, lcs³ cat.

Источник: i.ebayimg.com

Мозаика rj45 utp кат6 1мод бел арт. Разъем Rj45 имеет 8 контактов, и важно выбрать соответствующие контакты для ваших данных и земли, чтобы протокол rj45 работал эффективно. Как приобрести начал файл схемы подключения розетки legrand rj45 онлайн? На q rj45 электрическая схема cat 5e электрическая схема настенная розетка. Кабельная система Legrand, lcs³ cat.

Источник: tonetastic. info

Как приобрести начал с учетом файла схемы подключения розетки legrand rj45 онлайн? Схемы распиновки и цвета проводов для кат. 5е, кат. 6 и кат. 7.Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN. Utp rj45 слк зх арт. Мозаика rj45 utp кат6 1мод бел арт.

Источник: images.homedepot-static.com

На q rj45 электрическая схема cat 5e электрическая схема настенной розетки.

Источник: i0.wp.com

Кабельная система Legrand, lcs³ cat.

Источник: www.alldataresource.com

Как приобрести начал с учетом файла схемы подключения розетки legrand rj45 онлайн?

Источник: images-na.ssl-images-amazon.com

Кабельная система Legrand, lcs³ cat.

Источник: 4.bp.blogspot.com

На q rj45 электрическая схема cat 5e электрическая схема настенной розетки.

Источник: images.homedepot-static.com

Как приобрести начал с учетом файла схемы подключения розетки legrand rj45 онлайн?

Источник: schematron. org

Utp rj45 слк зх арт.

Источник: cdn.shopify.com

Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN.

Источник: www.wentvaleelectricalltd.co.uk

Кабель Ethernet, используемый для подключения разъема RJ45 сетевой интерфейсной карты к концентратору, коммутатору или сетевой розетке.

Источник: tonetastic.info

Как установить гнездо Ethernet в домашней сети.

Источник: tonetastic.info

Каждая комната дома снабжена витой парой, идущей от коммуникационной платы и заканчивающейся розеткой RJ 45.

Источник: wiringall.com

Как установить разъем Ethernet для домашней сети.

Источник: schematron.org

Разъем Rj45 имеет 8 контактов, поэтому важно выбрать соответствующие контакты для данных и заземления, чтобы протокол rj45 работал эффективно.

Источник: i.ytimg.com

Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN.

Источник: images-na.ssl-images-amazon.com

Как приобрести начал с учетом файла схемы подключения розетки legrand rj45 онлайн?

Источник: images-na.ssl-images-amazon.com

Кабель Ethernet, используемый для подключения разъема RJ45 сетевой интерфейсной карты к концентратору, коммутатору или сетевой розетке.

Источник: tonetastic.info

Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN.

Источник: www.legrand.com

Два разъема cat 5e rj45.

Источник: usermanual.wiki

В настоящее время ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети (локальной сети).

Источник: schematron.org

Совместим со всеми кабелями cat и udp.

Источник: media.rs-online.com

Совместим со всеми кабелями cat и udp.

Источник: static-assets.imageservice.cloud

В настоящее время ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
