Монтаж аэраторов лучше проводить на стадии строительства. Если же этот момент был упущен, то можно соорудить такую конструкцию немного позже. Главное, чтобы к этому моменту не возникли неустранимые дефекты крыши.

Виды аэраторов

Если вы выбрали мягкую кровлю для покрытия вашей крыши, следует отдать свое предпочтение ударопрочным пластиковым аэраторам. На них не влияют перепады температуры, коррозия, УФ-лучи. Существуют точечные и коньковые непрерывные аэраторы.

Коньковый аэратор относится к непрерывным системам вентиляции. Его размещают вдоль конька. Визуально это напоминает угловую деталь с отверстием, которое защищено специальным барьером. Он предотвращает попадание в подкровельное пространство насекомых, птиц, снега и пыли.

Точечные аэраторы устанавливают на определенных участках кровли. Зачастую они расположены на скатах. Это вентиляционная труба, сверху которой находится колпак. Визуально это напоминает коробочку или грибок.

Монтаж конькового аэратора

Коньковый кровельный аэратор очень легко устанавливать. Он не требует особых расчетов, ведь зачастую его располагают по всей длине конька. Этот тип вентиляции можно устанавливать на кровлях, угол наклона которых от 12 до 45 градусов.

Установить такую вентиляцию можно только при наличии на свесах продухов, которые обеспечивают приток воздуха. В сновании конька прорезают вентиляционный паз, его толщина должна быть до 8 см. Прорези заканчиваются перед краем конька (за 30 см). Здесь устанавливают коньковую черепицу. Сегменты аэратора должны быть соединены в одну конструкцию и закрепленные шурупами. Профиль накрывают коньковой черепицей и крепят гвоздями для кровли. В местах стыка используют герметик.

Монтаж точечного аэратора

Такие элементы вентиляции используют на плоских кровлях и крышах с уклоном не более 12 градусов. Иногда их используют для увеличения эффективности кровельного аэратора.

Устанавливать элементы вентиляции можно на скатах. При этом расстояние от горизонтального ребра конька должно составлять около 70 см. На свесах обязательно необходимо обеспечить воздушный приток.
Следует правильно рассчитать устройство вентиляции. Один аэратор обеспечивает отличную вентиляцию 5-100м2 кровли. Минимальное количество – 2 шт.

В обрешетке делают зазор и размещают аэратор в нем, закрепляют гвоздями. Иногда используют клеевое крепление. В таком случае оборотную сторону материала обмазывают битумной мастикой. В качестве гидроизоляции используют битумный клей. Сверху аэратора устанавливают сетку, монтируют колпак.

Провести установку аэраторов для крыши достаточно легко. Они обеспечивают правильный отвод водяного пара из подкровельного пространства. Теперь здесь не будет конденсата, плесени, влаги и грибка. А это положительно сказывается не только на длительности эксплуатации кровли, но и на здоровье всех жильцов дома.

Установка кровельных аэраторов

Частой проблемой мягкой кровли является скопление влаги и конденсата, поэтому часто кровельный ковер вздувается, что приводит к возникновению протечек. Для исключения самой вероятности появления этих явлений является установка кровельных аэраторов. Аэратор кровельный может называться также дефлектором, грибком…

Правильная установка кровельного аэратора обеспечивает вентиляцию кровли. На плоской мягкой кровле выход пара из кровельного пирога, где может содержаться значительное количество воды, затруднен. Такой пирог обычно состоит из большого количества  слоев и при нагреве в летний период прогревается до 90 гр., что приводит  к образованию пара. Который стремится выйти из кровельного покрытия. Это особенно опасно при ремонте плоской мягкой кровли жидкой резиной, так как мембрана из жидкой резины не пропускает пар, что может привести к образованию пузырей на поверхности только что отремонтированной кровли.

Материалов, из которых изготавливаются кровельный аэратор, огромное количество, но самыми эффективными из них является пластик. Он устойчив к следующим факторам:

температурные перепады;

воздействие ультрафиолетовых лучей;

коррозия.

При установке кровельных аэраторов учитывается размер и форма кровли. Расположение на поверхности должно быть равномерным в самых ее возвышенных участках. Установку аэраторов рекомендуется проводить из расчета: по 1 аэратору с внутренним проходом 110 мм., на 100 кв. м. кровельной поверхности. При этом отстоять друг от друга они должны не более чем на 12 м.

Технология установки кровельных аэраторов состоит из нескольких шагов:

В толще стяжки на месте установки аэратора прорезают колодец. Его глубина должна достигать внутреннего слоя утеплителя, а размер соизмерим с внутренним проходом аэратора.

Следует проверить состояние утеплителя – поврежденный материал удаляют и заменяют на керамзит.

Производят крепление аэраторной трубы. Для этого на место установки аэратора и на его нижнюю часть (юбку) наносят слой мастики, а затем прикручивают ее к кровельному пирогу с помощью саморезов. Вкручивают саморезы на одинаковом расстоянии друг от друга.

Чтобы под прибор не просачивалась вода, на юбку аэратора укладывают дополнительный слой гидроизоляции с армированием геотекстилем.

Кровельные аэраторы для мягкой кровли

Аэраторы для кровли относятся к числу эффективных вентиляционных систем, предназначенных для удаления влаги и конденсата из-под крыши (так называемого подкровельного пространства). Установку аэраторов на кровле выполняют на крышах с различным уклоном, на скатных и плоских, с разнообразным типом покрытия – от мягкой кровли до металлочерепицы.

Содержание:

1. Причины появления конденсата

2. Воздействие конденсата

3. Принцип действия

4. Разновидности аэраторов

Причины появления конденсата

Подкровельное пространство крыш современных жилых построек насыщено конденсатными массами, осевшими на кровельных элементах. Влага под крышей является результатом жизнедеятельности людей в доме и постоянно присутствует в процессе эксплуатации всего строения. Основными факторами, способствующими появлению конденсата под кровлей, являются следующие объективные обстоятельства:

• Испарения и сырость, неизбежно возникающие в ходе будничной деятельности (принятие душа или ванны, стирка, приготовление пищи, влажная уборка), в результате чего теплые потоки паровоздушной смеси диффундируют через материалы перекрытий и образуют на холодной внутренней поверхности кровли конденсатные капли.

• Изменения суточной температуры окружающей обстановки, приводящие к охлаждению воздуха под крышей до точки росы из-за разницы температур на наружной и внутренней поверхностях кровли.

• Использование при монтаже стропильных ферм и обрешетки недостаточно просушенных пиломатериалов.

• Проникновение дождевой и талой воды через микротрещины рулонных покрытий мягкой кровли или дефекты установки других видов кровельных покрытий. Такое проникновение внешней влаги под крышу приводит к ее впитыванию утеплительными материалами и существенному повышению влажности воздуха подкровельного пространства.

Воздействие конденсата

Воздействие мельчайших водяных капелек на элементы строительной конструкции носит агрессивный характер и способно привести к негативным последствиям, в числе которых:

• Коррозия металлических креплений, приводящая к ослаблению соединений между деталями стропильных ферм и потере несущей способности стропильной системы.

• Образование грибков, плесени, микроорганизмов, приводящее к прогниванию стропильной системы и ее разрушению. На рис. ниже приведено фото начавших разрушаться подгнивших деревянных фрагментов подкровельной конструкции.

• Расслоение кровельных покрытий из-за накоплений влаги в структуре кровельных материалов.

• Разрушение выравнивающей стяжки и возникновение разрывов в слоях гидроизоляции из-за увеличения объема замерзшей воды, накопленной в микропорах цементно-песчаных растворов.

Дополнительная информация. Выравнивающие стяжки, используемые при монтаже мягкой кровли на плоской поверхности, подготавливают из цементно-песчаных растворов, относящихся к категории капиллярно-пористых материалов.

При повышенной влажности окружающей обстановки микропоры частично заполняются влагой. При понижении температуры ниже нуля вода замерзает, то есть инициируется процесс кристаллизации воды. Объем воды в порах возрастает, при этом создается повышенное кристаллизационное давление, разрушающее монолит стяжки и нарушающее целостность гидроизоляции.

Обратите внимание! При увлажнении утеплителя всего на 2% его теплопроводность возрастает на 40%. Теплоизолирующие материалы типа минераловатных плит, обладающих высоким коэффициентом водопоглощения, способны впитывать влагу из подкровельного пространства, теряя при этом свои теплотехнические качества. Минвата не удерживает уходящее тепло, подкровельное пространство промерзает вплоть до образования наледи, создавая предпосылки для образования плесени уже на стенах и потолках жилых комнат.

• Вздутия мягкой кровли, довольно часто встречающиеся при монтаже кровельных покрытий без использования кровельного аэратора или других вариантов вентиляции крыши. На рис. ниже показаны вздутия мягкой кровли, возникшие вследствие недостаточной вентиляции подкровельного пространства.

Это важно! Недооценка негативного воздействия подкровельной влаги, пренебрежение к установке различных устройств для вывода конденсатных масс, заниженное количество установленных аэраторов может привести к необходимости полного демонтажа кровли и повторного ее обустройства.

Принцип действия

Борьбу с сыростью и конденсатной влагой в подкровельном пространстве призваны проводить различные системы кровельной вентиляции, работающие на естественной или принудительной циркуляции воздуха под крышей жилого сооружения.

Вентиляция осуществляется при помощи отдушин, монтаж которых необходимо проводить по всей кровельной поверхности. При использовании аэратора для кровли, нередко называемого также дефлектором, флюгаркой или вентилем КТВ, выведение конденсатных масс осуществляется по принципу конвективного воздухообмена.

Холодные потоки свежего воздуха поступают из-под карнизов кровли и вытесняют за пределы крыши влажный теплый воздух подкровельного пространства. Устройство такой вентиляции обеспечивает эффективное проветривание вплоть до полного высушивания кровли изнутри с соблюдением минимальной разницы температур во избежание образования конденсата. На рис. ниже приведена схема движения воздушных потоков после установки кровельных аэраторов.

Количество устанавливаемых на крыше дефлекторов зависит от типа устройств вентиляции, площади крыши и ее особенностей. Способы монтажа вентиляционных систем с аэраторами отображены в многочисленных видео, предлагаемых на страницах интернета.

Аэратор сам по себе влагу не удаляет. Конструктивно аэратор является вариантом вентиляционного выхода или канала, выполняющего следующие функции:

• создание тяги для конвективного воздухообмена, способствующего достаточно быстрому осушению подкровельного пространства;

• поддержание оптимальной влажности воздуха под крышей.

Обратите внимание! Желая подчеркнуть значимость аэратора для многолетней безаварийной эксплуатации дома и необходимость его установки, кровельщики называют аэраторы легкими кровли, через которые «дышит» весь жилой комплекс.

Разновидности аэраторов

По степени локализации вентилируемых участков кровли аэраторы подразделяются на две категории:

• Точечные аэраторы, монтаж которых производится для вентиляции локальных участков кровли/крыши. Считаются дополнительными элементами основной вентиляционной системы.

• Непрерывные аэраторы, монтируемые по всей длине кровельной поверхности и выполняющие роль общей системы вентиляции.

В зависимости от материала изготовления дефлекторы/аэраторы/флюгарки подразделяются на два вида:

Точечные аэраторы

Монтаж точечных дефлекторов предпочтителен на участках мягкой кровли с затрудненными условиями вентиляции, вызванными сложной конфигурацией скатов, и при наличии препятствий для воздушных потоков (типа окон мансардных построек или дымоходов).

Точечные дефлекторы подразделяются на два типа:

• скатные модели, устанавливаемые на скатах крыш;

• коньковые модели, применяемые на коньках крыш.

Для скатов с уклоном выше 30 градусов применяют аэраторы КТВ (коньково-точечные вентили), нередко обозначаемые как вентили KTV. На пологих скатах они малоэффективны из-за незначительной разницы высот между коньком и карнизом крыши (слишком слабая тяга).

Это важно! Дефлектор КТВ зимой может засыпаться снегом, поэтому при определении потребного количества аэраторов для общей вентиляции кровли этот фактор необходимо учитывать.

Другим распространенным конструктивным вариантом скатных моделей являются трубчатые варианты, представляющие собой трубки диаметрами от 63 до 111 мм, проходящие насквозь кровельный «пирог». В обиходе такие дефлекторы называют бутылочными аэраторами.

Аэраторы конькового типа применяются для вентиляции мансард с утеплением конвективного типа «под конек», параллельно удаляя из конструкции кровли испарения битума, входящего в состав мягкой черепицы. На рис. ниже показан рабочий момент установки конькового дефлектора. Технологию этой сложной работы можно найти на видео в интернете по кровельным тематикам.

Непрерывные аэраторы

Дефлекторы непрерывного типа монтируются по всей длине карнизов, хребтов и конька при вентиляции крыш, покрытых натуральной черепицей. На коньке используется специальная эластичная лента с мембранами, позволяющими «дышать» подкровельному пространству. Вентиляционные элементы закрываются сверху кровельным материалом, что делает их совершенно незаметными на кровле.

Непрерывные аэраторы оснащены встроенными фильтрами, предотвращающими попадание в их конструкцию мелкого мусора. На рисунке показан элемент вентиляционной системы для кровли из натуральной черепицы.

Потребность в аэраторах/дефлекторах обусловлена необходимостью обеспечения эффективной вентиляции всех утепляемых участков под крышей. Ранее чердаки не утеплялись, паровоздушные потоки беспрепятственно покидали подкровельное пространство через многочисленные щели в кровле. Стропильные системы зданий не подвергались воздействию влаги и служили достаточно долго.

Добавить комментарий

для чего нужны, виды, монтаж

Эффективная вентиляция подкровельного пространства — залог долгой службы дома, отсутствия грибка и плесени.

Для чего нужен аэратор

Главный смысл установки аэраторов для кровли — это обеспечение циркуляции воздуха в подкровельном пространстве (а заодно и отведения излишков влаги). У вас может возникнуть вопрос: почему в принципе важно вентилировать это пространство? Дело в том, что без вентиляции кровли неизбежны следующие проблемы:

• Повышение давления на кровельный материал под воздействием солнца. Если циркуляции воздуха нет, и накопившаяся влага остается под кровлей, то при нагревании солнечными лучами эта влага испаряется и оказывает давление на материал изнутри крыши.
• «Уход» влаги в стропильную конструкцию. При отсутствии циркуляции воздушных масс влаге просто не останется другого пути, кроме как внутрь конструкции крыши (а постепенно — и всего здания).
• Повреждение и разрушение кровли. Это неизбежное следствие отсутствия вентиляции, особенно в современных домах т.к. при установке паронепроницаемых материалов, при утеплении, нет выхода влаге (в отличие от старых построек, где чердаки и мансарды не утепляли).
• Распространение грибка и плесени. Влага, уходящая в стропильную конструкцию, практически с высокой вероятностью вызовет появление этой проблемы: сначала на крыше, а потом и на всем верхнем этаже или даже во всем доме.

Система аэраторов позволяет предотвратить все эти неприятности. Они выполняют свои функции на основе всем хорошо известного стремления теплого воздуха идти вверх, и не позволяют влаге накапливаться под кровельным материалом, разрушать крышу и ухудшать состояние здания. Также они не допускают повышения давления на кровлю, предотвращают образование конденсата и проникновение влаги вглубь стропильной конструкции.

Основные виды аэраторов

Аэраторы для кровли можно разделить на две большие группы:

• Точечные. Это относительно небольшие элементы, которые, как следует из их названия, располагаются точечно. При этом они могут быть коньковыми, то есть предназначенными для установки на коньке кровли дома, или скатными, размещаемыми на ее скате.

  Они могут имитировать витки черепицы с решетками, иметь грибообразную форму, и т.п. Для скатной кровли желательно устанавливать скатные аэраторы неподалеку от конька, чтобы эффективно выводить пары из подкровельного пространства наружу.

• Непрерывные. Устройство таких аэраторов предполагает монтаж вентиляционной ленты с губчатым фильтром, который не мешает выведению воздуха и влаги, однако препятствует проникновению грязи, пыли и насекомых. Непрерывные конструкции располагают по гребню крыши, обеспечивая свободный выход паров на улицу.

Как выполняется монтаж кровельных аэраторов

Ход установки приспособления зависит от того, какой именно аэратор был выбран, и где он будет установлен. Однако общий принцип довольно схож, поэтому для примера приведем алгоритм установки точечного скатного аэратора:

1. Создание отверстия в обрешетке. Это отверстие должно полностью соответствовать размеру и форме внутреннего зазора, который имеет канал аэратора.
2. Размещение основы (юбки) устройства сверху выполненного отверстия и его закрепление (для этого можно использовать крепежные элементы и/или) битумную мастику.
3. Нанесение битумного клея на верхнюю часть основы аэратора, необходимое для того, чтобы обеспечить герметичность стыка.
4. Покрытие юбки аэратора элементами кровельного материала.
5. Установка сетки устройства поверх его основы, установка крышки (оба элемента крепятся при помощи саморезов).

Установка аэраторов — это не слишком сложная задача, последствия которой для вашего дома будут неоценимы.

Вариант установки вентиляционной трубы Ондувилла:

Вариант примыкания вентиляционной трубы с кровлей Ондулин:

Кстати! Купить аэраторы для кровельного материала Ондулин и Ондувилла вы можете в официальном интернет-магазине.

Монтаж узлов на кровле в 1 слой из материала ТЕХНОЭЛАСТ СОЛО РП1. Примыкание к аэратору

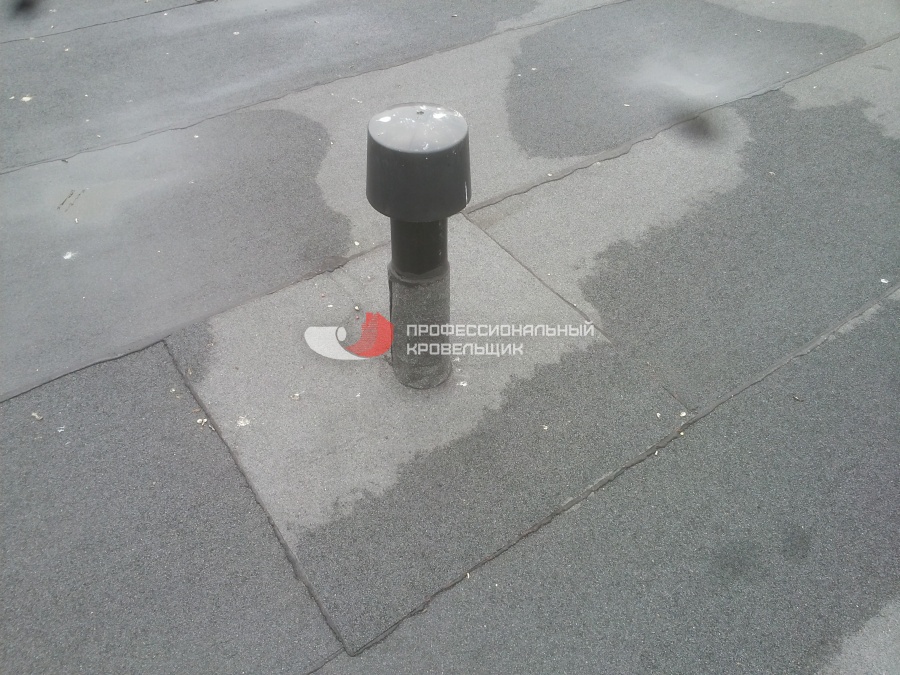

Кровельный аэратор (флюгарка) — устройство для вывода водяных паров и влаги из подкровельного пространства. Кровельный аэратор используют при устройстве «дышащей» кровли, а также при ремонте локальных вздутий кровли и, в случае необходимости, в крышах с уклонообразующим слоем из керамзитового гравия. При устройстве крыши в холодный период года особенно рекомендуем устанавливать аэраторы.

Кровельные аэраторы устанавливаются на кровле из расчета 1 шт. (1 аэратор Ø110 мм) на 100 м² кровли. Для оптимального вывода пара из-под кровельного ковра расстояние между аэраторами не должно превышать 12 м.

В ендове кровли аэраторы устанавливаются через 10—12 м, на коньках кровли — через 6—8 м.

К установке аэраторов приступайте после того, как выполните устройство кровли по всей плоскости крыши.

Прорежьте круглое отверстие в месте установки аэратора.

Если кровля выполняется по цементно-песчаным стяжкам, то прорежьте отверстие до уклонообразующего слоя. Диаметр отверстия должен быть равен внутреннему диаметру трубы аэратора.

Втопите посыпку вместе установки фланца аэратора.

Разогрейте поверхность материала и вдавите юбку в разогретый материал.

Следите за равномерным вытеком битумно-полимерного вяжущего из-под юбки уплотнителя. Вытек обеспечивает полную герметичность соединения.

Юбку уплотнителя можно установить на предварительно разлитую на поверхность материала горячую мастику ТЕХНОНИКОЛЬ №41 («Эврика») или нанесенную шпателем герметизирующую мастику ТЕХНОНИКОЛЬ №71.

Закрепите кровельный аэратор в несущее основание используя минимум 4 крепежных элемента:

• Крепежные элементы при устройстве кровли на основание ц/п стяжки остроконечные саморезы ТЕХНОНИКОЛЬ EDS-S 4,8 с полиамидной гильзой (на фото показан данный тип крепежа).
• Крепежные элементы при устройстве кровли непосредственно на утеплитель в несущее основание крыши профлист — телескопический крепеж и сверлоконечные саморезы ТЕХНОНИКОЛЬ Ø 4,8 мм.

Для создания герметичного соединения необходимо обмазать юбку битумным вяжущем.

Подготовьте и наплавьте слой усиления. Слой усиления должен перекрывать фланец аэратора на 150 мм.

Была ли статья полезна?

Кровельный аэратор, что это? Как правильно установить аэраторы на крышу Кол-во аэраторов на мягкой кровле

Люди, живущие в своих частных домах, могут столкнуться с такой проблемой, как скопление излишка влаги под крышей. Это негативно сказывается на свойствах теплоизоляционного слоя. Есть кардинальное решение — демонтаж кровли с последующей заменой всего утеплителя. Этот метод довольно дорогостоящий и трудоемкий, не говоря уже о том, что его нельзя использовать в любое время года.Второй способ — установка такого устройства, как аэратор на крыше.

Аэраторы крыши, что это такое?

Кровельный аэратор — это устройство, предназначенное для вентиляции под крышей. С его помощью можно избежать скопления влаги, продлить срок эксплуатации кровли и сохранить ее свойства. Этот процесс называется «аэрация», отсюда и название устройства.

предназначены для конденсации воздуха и устанавливаются непосредственно на кровельное покрытие… Поскольку конструкции кровли и материалы покрытия различаются, аэраторы имеют свои особенности монтажа и работы для каждого типа.

Принцип действия

Аэратор на крыше

Принцип действия основан на одном из законов физики, согласно которому избыточная влага может испаряться — этот процесс напрямую зависит от скорости циркуляции влажного воздуха. Температура воздуха снаружи и в помещении сильно различается, в связи с этим возникает необходимость предусмотреть диффузионные процессы, при которых осуществляется смешение разных видов газовой среды.Это может привести к снижению температуры в помещении, а влага будет скапливаться под поверхностью крыши. При контакте с внешней средой будут созданы идеальные условия для его выдавливания. Именно на этом законе основан принцип работы устройства, по сути, все сводится к использованию аэратора для вентиляции.

Важно! Аэраторы могут быть как железными, так и пластиковыми, поэтому перед их установкой нужно рассчитать, выдержат ли кровля и профнастил нагрузку от устройства.

Есть несколько вариантов для разных крыш. Например, аэраторы для металлочерепицы продаются и для другой черепицы. Если вы не знаете, как правильно установить эти устройства, то лучше всего воспользоваться услугами мастера.

Аэратор для скатной крыши

Скатная крыша имеет наклонную поверхность. Однако пространство на чердаках часто становится труднопроходимым и часто напоминает складские помещения. Из этого следует, что необходимость в утеплении и установке дополнительной вентиляции отпадает полностью.Оптимальный угол для данной крыши обычно составляет от 30 до 50 градусов. На скатной крыше снег фактически не скапливается, так как просто скатывается, но появляется нежелательная нагрузка от ветра.

Примечание! Кровельный аэратор обычно устанавливается исключительно на утепленных крышах непосредственно над жилыми помещениями.

Навесные аэраторы для скатных крыш

Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно кладут между стропильными ногами и изнутри, после чего утепляют пароизоляцией.В любом случае в воздухе жилища есть влага, покрытие защищает утеплитель от влаги. Снаружи от влаги и воды устроена специальная пленка, защищающая утеплитель от дождевой воды и конденсата.

На первый взгляд конструкция не имеет изъянов, но абсолютно защитить кровельный пирог никакое покрытие не может. Следовательно, влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего древесина гниет, а сталь разъедает. Установка аэраторов позволяет бороться с этой проблемой, поскольку устройства создают циркуляцию свежего воздуха.

Важно! На этот тип кровли устанавливают 2 типа аэраторов: точечный и коньковый.

Устройства точечного типа монтируются в самой высокой точке, примерно в 150 мм от конька. На улице воздух холоднее, и он, попадая в подкровельное пространство, становится теплее, соответственно по законам физики стремится подняться вверх. В результате получается простая циркуляция воздуха.

Аэратор для плоской крыши

В плоском исполнении кровля имеет другую конструкцию: плиты перекрытия выравниваются цементно-песчаными стяжками, после чего укладывается утеплитель.Затем поверх утеплителя монтируется еще одна цементно-песчаная стяжка или используются два слоя плоских листов асбестоцемента. После укладки наварной кровельный ковер прочно прикрепляется к стяжке. Однако в процессе эксплуатации материалы могут испытывать перепады температуры окружающей среды. Коэффициент теплового расширения бетона, цемента, асбеста и битума варьируется довольно сильно, поэтому отсюда возникают нежелательные напряжения. Разрываются муфта и соединения, соответственно появляются пузырьки воздуха.

Аэраторы для плоской кровли

Важно! Аэраторы для плоских крыш устанавливаются под свариваемыми слоями для снятия напряжения и удаления пузырей. В этом случае предпочтительнее использовать кровельный аэратор для мягкой кровли или аэратор для плоской кровли.

Аэраторы, применяемые для кровли из битумных материалов направленного характера, не отличаются особыми конструктивными особенностями, состоят из обычных элементов:

Обычно аэраторы изготавливаются из высокопрочного полипропилена и выдерживают температуру от -50 до +130 градусов Цельсия.Такие устройства для кровли площадью 80-100 м² следует располагать на расстоянии 12 метров друг от друга.

Преимущества и недостатки

Основным преимуществом устройств является способность отводить большую часть влаги, что помогает избежать повреждения кровли. Это обеспечивает долговечность материалов и даже защищает крышу от протечек. Удаление влаги может предотвратить коррозию металлической черепицы или вызвать аналогичную проблему позже. К тому же сухая крыша лучше сохраняет теплоизоляционные свойства.Это даст возможность серьезно сэкономить на отоплении. Также он помогает поддерживать благоприятный микроклимат в здании, что, в свою очередь, помогает избежать появления грибка и плесени.

Также аэраторы — довольно бюджетный вариант для устранения нежелательной влаги в кровельном пироге. В 2018 году их стоимость варьируется от 300 рублей до 5000 рублей за штуку. На рынке сейчас огромное количество разнообразных аэраторов разных фирм, как зарубежных, так и отечественных.

Важно! Устройство подходит для установки на все типы крыш в сочетании со всеми типами кровельных материалов.Монтаж можно проводить на крышах сложной формы, где есть перепад высоты. Аэратор можно установить на любом этапе строительства или уже во время эксплуатации здания. Установка не требует специальных навыков или инструментов.

Из недостатков можно выделить неспособность точечных аэраторов обеспечить должную вентиляцию всего кровельного покрытия, это может привести к появлению участка, где будет застаиваться воздух.

Классификации

Аэраторы бывают разных классификаций.Ниже самый популярный:

Лучшие модели

На рынке представлено множество устройств, предназначенных для удаления влаги из-под крыши. Ниже представлены самые популярные в России.

«Поливент»

Аэратор Поливент — линейка устройств для вентиляции кровельного пространства. Он содержит как коньковые, так и точечные аэраторы. Производитель этой линейки — компания Технониколь из Российской Федерации.

Доке

Продукция этой немецкой компании предназначена для установки на горизонтальные коньки.Коньковый аэратор Deke обеспечивает отличную вентиляцию и отличается непревзойденным немецким качеством.

Airidge войлок

Аэраторы от финской компании SKTuoteOy. Они изготовлены с применением новых технологий, что позволяет избежать деформации гребня, а уникальное расположение воздушных канавок обеспечивает лучшую вентиляцию и исключает попадание влаги из атмосферных осадков.

Тегола

Аэратор специальный Тегола — это устройство российского производства, которое отлично защищает от влаги и обеспечивает отличную циркуляцию воздуха.

Вильпе

Устройства от уже известной финской компании SKTuoteOy. Доступные в широкой цветовой гамме, устройства отличаются простотой установки, защитой от коррозии и долговечностью.

Ridge Master Plus и Hip Master

Пара американских компаний, которые в основном производят высококачественные коньковые аэраторы, которые хорошо устраняют конденсацию и регулируют микроклимат.

Ridge Master Plus и Hip Master Aerator

«Аквасистема»

Аэратор КТВ Аквасистема — точеная модель от российского производителя Строймет.Он хорошо зарекомендовал себя на рынке, прост в установке и исправно функционирует много лет.

Монтаж кровельных аэраторов

Каждый тип аэратора имеет свои особенности и способы установки, которые подробно описаны в инструкции к ним.

Установка коньковых аэраторов

Аэратор этого типа самый простой в установке, но в связи с тем, что его нужно устанавливать по всей длине конька, нужно иметь точные размеры кровли и правильно рассчитать количество устройств.Их рекомендуется устанавливать на крыше с уклоном 12-45 градусов.

Важно! Монтируется такой аэратор исключительно на коньке, что обеспечивает отличную циркуляцию воздуха на чердаке.

Рабочие стандарты:

• В свесах обязательно должны быть отверстия для облегчения потока воздуха.
• Установка устройств по всей длине конька так, чтобы они образовывали единую систему.
• Черепичные коньки обычно кладут поверх аэраторов, чтобы маскировать устройства и не портить внешний вид крыш.

Технология монтажа осуществляется с соблюдением следующих этапов:

1. Циркулярной пилой вырезается паз в основании для вентиляции и других системных нужд. Если установлен только 1 аэратор, то отверстие должно располагаться вверху конька, если два — по бокам конька. Прорези делают таким образом, чтобы они отламывались на 30 см от края конька.
2. Коньковая плитка должна располагаться по бокам конька.
3. Все отрезки сложить вместе, на примере деталей конструктора.Аэратор крепится к крыше с помощью специальных удлиненных гвоздей или саморезов.
4. Профиль аэратора облицован плиткой. Лепестки внахлест.
5. Затем необходимо заделать концы аэратора в местах его соприкосновения с кровлей.

Установка точечных аэраторов

Если нет возможности установить коньковые аэраторы, то их можно заменить на точечные. Их нужно немного больше, но также нужно рассчитать площадь для их крепления.

Как правило, их используют:

• На крышах с уклоном менее 12 градусов или на плоских конструкциях.
• Для более эффективной системы вентиляции или в качестве дополнения.

1. Отверстие вырезается по внутреннему зазору воздуховода рядом с аэратором.
2. После этого монтируется юбка аэратора, которая крепится специальными кровельными гвоздями или другим крепежом.
3. Верх юбки оклеен гидроизоляционными материалами.
4. Юбка обклеена битумной черепицей с небольшими надрезами в местах соприкосновения.
5. Поверх юбки надевается сетка аэратора, после чего крепится саморезами. После этого колпачок устанавливается и также фиксируется застежками.

Таким образом, пользуясь советами и инструкциями, можно довольно успешно установить аэраторы любой модели на крышах разного типа. Устройства улучшат влажность в доме, продлят срок службы материалов, из которых сделана кровля.

Необходимость сушки кровли

Срок службы кровли зависит от множества факторов: качественного выполнения тепло- и гидроизоляции, грамотного использования материала, своевременного профилактического осмотра и ремонтных работ.

Специалисты считают, что основным недостатком мягкой кровли является скопление влаги в стяжке и утеплителе. Это может привести к серьезным последствиям.

Пузырькообразование — один из наиболее частых дефектов мягкой кровли. Это происходит по двум причинам.

В теплое и жаркое время года поверхность крыши под воздействием солнечных лучей может нагреваться до 90 градусов и более. В состав рулонной кровли входят битумно-полимерные материалы. Это термопластические вещества, физические свойства которых меняются под действием температурных колебаний.Сказанное относится к таким качествам, как хрупкость, пластичность.

На основании исследований было установлено, что нагрев выше 50 градусов приводит к увеличению пластичности мастик, входящих в состав битумно-полимерных материалов, а увеличение степени сцепления с основанием зависит от вязкости мастике, а не на адгезии.

Слой пароизоляции, входящий в состав мягкой кровли (в нижней части кровельного пирога), и гидроизоляционный мат (вверху) образуют герметичное замкнутое пространство.

Когда крыша нагревается под воздействием выделяемого ею тепла, влага в подкровельном пространстве превращается в пар, что значительно увеличивает давление, оказываемое на ковровое покрытие. Это может быть до 2-2,5 тонн на квадратный метр.

Из-за особых свойств термопластичных веществ, входящих в состав гидроизоляционных материалов, при высоких температурах и высоком давлении на кровле образуются пузыри из-за отслоения битумно-полимерного покрытия. Также начинается разрушение кровельного ковра.

Даже если укладка гидроизоляционного ковра осуществляется на качественном уровне и его непрерывное приклеивание, избежать образования пузырей не удастся.

Повышение уровня теплопроводности утеплителя. … Влага, скопившаяся под слоем гидроизоляционного материала, приводит к ухудшению теплоизоляционных характеристик слоя утеплителя.

Уже при увлажнении на 1 или 2% уровень теплопроводности утеплителя увеличивается на 30-40%.В результате на отопление приходится тратить намного больше денег.

В результате переувлажнения изоляции не только увеличиваются тепловые потери, но и быстро развивается плесень.

Разрушение гидроизоляционного ковра и стяжки. В большинстве случаев стяжка состоит из песчано-цементных растворов, которые представляют собой капиллярно-пористый материал. Все поры заполнены воздухом и соединены между собой. При попадании влаги в подкровельное пространство поры частично заполняются водой.При понижении температуры окружающей среды вода кристаллизуется и значительно увеличивается в объеме.

В результате этого процесса на стенки капилляров оказывается огромное давление кристаллизации, в результате чего образуются микротрещины. Со временем выравнивающая стяжка разрушается. Аналогичный процесс происходит и с гидроизоляционным материалом.

Откуда берется влага?

Увлажнение изоляционного слоя может происходить двумя способами.

В межслойное пространство может проникать влага из окружающей среды (туман, дождь, повышенная влажность воздуха) через дефекты кровельного ковра. Также он проникает изнутри помещения (пары конденсируются в подкровельном пространстве) через места повреждения в слое пароизоляционного материала.

Поскольку количество влаги и теплого воздуха намного выше, чем в холодном, то в зимнее время движение водяного пара через слои ограждающих конструкций происходит изнутри помещения наружу.

Следует отметить, что в жилых помещениях воздух насыщен парами, так как в парообразном состоянии человек выдыхает около литра воды в парообразном состоянии.Если к этому показателю добавить влагу от процесса готовки, уборки, стирки, душа и купания, то цифра возрастет до 12-15 литров.

Наличие повышенного уровня влажности в теплоизоляционном материале. Это также связано с климатическим фактором — атмосферными осадками, влажностью воздуха при работах по устройству кровельного покрытия. Например, если работы ведутся в зимний период, практически невозможно избежать попадания снега или влаги под крышу.

При значительном повышении уровня влажности, устранения ее локального попадания через кровельный ковер и участки с повышенной влажностью недостаточно. Необходима дополнительная просушка изоляционного слоя, иначе придется полностью разбирать крышу и заменять утеплитель.

Однако полный демонтаж кровли возможен не всегда.

В этом случае конденсат и лишняя влага удаляются испарением — без дорогостоящих и сложных работ по замене гидроизоляционного ковра и утеплителя.

Это также позволяет избежать протечек при ремонтных работах.

Эффективность испарения определяется скоростью потока вентиляционного воздуха и его циркуляцией.

Поскольку существует большая разница между температурой и давлением пара с внутренней стороны кровли и снаружи (в жаркое время года внутренние слои нагреваются до 70 градусов, а внешние — до 90), то меры должны быть приняты для обеспечения смешивания внешнего и внутреннего воздуха.

В результате можно добиться снижения температуры воздуха внутри помещения и смещения влаги на верхние слои утеплителя. Это приведет к созданию благоприятных условий для его испарения и частичного высыхания изоляционного слоя.

По мере осушения слоя теплоизоляции осушаются также части здания и ковровое покрытие крыши. Высыхание утеплителя при естественной вентиляции приводит к восстановлению его эксплуатационных свойств, так как этот процесс не влияет на физико-механические свойства теплоизоляционного слоя.

Принцип действия и функции аэраторов

Для осушения утеплителя устраивают вентиляционные трубы (аэраторы). Их принцип действия основан на создании тяги в трубе устройства за счет формирования зоны пониженного давления за счет внешних ветровых потоков и использования перепадов давления в подкровельном пространстве и в окружающей среде.

Аэраторы выполняют следующие функции:

• способствуют удалению водяного пара, поднимающегося изнутри к крыше, прежде чем он успеет нанести какой-либо ущерб
• кровельное сооружение;
• уменьшают давление, возникающее в конструкции, которое вызывает образование пузырей на плоских крышах с мягким покрытием;
• предотвращает образование конденсата (далее стекающего в слой теплоизоляции) в нижней части гидроизоляционного материала.

Кровельный аэратор — это, по сути, труба диаметром от 63 до 110 мм, закрытая сверху зонтом для защиты от атмосферных осадков.

В большинстве случаев материалом для изготовления аэраторов является полиэтилен низкого давления.

Разновидности аэраторов

Кровельные аэраторы бывают разных моделей и размеров. Они используются для вентиляции кровельного пространства, удаления конденсата и удаления влажного воздуха снаружи.

Их можно устанавливать как во время строительства, так и на уже возведенную крышу.

При проведении ремонтных работ аэраторы необходимы для своевременного предотвращения возникновения очагов гниения в конструкции кровли и исключения риска протечки кровли.

Монтаж аэраторов для металлочерепицы выполняется в верхней части кровли, максимально близко к коньку. Корпус устройства изготовлен на основе материала, устойчивого к кислотам, ультрафиолетовому излучению, коррозии, перепадам температур. Нержавеющая сталь и прочный пластик в настоящее время являются лучшим выбором.

На крышах аэраторы мягкого типа устанавливаются равномерно по всей плоскости в самых высоких точках.

Кровельные аэраторы выдерживают температуру от минус 50 до плюс 90 градусов. … Устанавливаются на все типы крыш и кровель.

Количество необходимых аэраторов определяется их техническими характеристиками и площадью скатов кровли, а также состоянием кровельного ковра и уровнем концентрации влаги в интерьере.

Для зданий специального назначения с повышенным уровнем влажности (бассейны, бани, сауны, прачечные) количество необходимых аэраторов следует рассчитывать на этапе проектирования здания.

Аэраторы точечные и сплошные … С помощью устройств первого типа обеспечивается вентиляция отдельных участков кровли. Аэраторы второго типа устанавливаются по всей длине кровли и служат для приточно-вытяжной вентиляции.

Аэраторы точечные

Выпускаются в двух вариантах:

скатный — для установки на скатах крыш;

коньки — для установки на коньки.

Агрегатные аэраторы устанавливаются на тех участках, где необходимо увеличить движение воздушных масс:

• на склонах большой протяженности или сложной конструкции;
• на гребнях и долинах кровли;
• в местах, где прерывается вентиляционный зазор.

Свободной циркуляции воздуха может препятствовать чердачное окно или световой люк. В таких местах желательно установить аэраторы с двух сторон от мешающей части.

Для повышения эффективности вентиляции необходимо правильно расположить аэраторы. Они должны располагаться на небольшом расстоянии от конька (около 15 см). Если утепление кровельной конструкции не велось «по коньку», то в верхней части образуется напорная камера, в которой концентрируются пары. При использовании аэратора они испаряются с крыши в окружающую территорию.

Коньковые варианты применяются для чердаков с утеплением «коньком».Они помогают удалить пары из всей конструкции гребня. Такие аэраторы работают за счет конвекции — свойства теплых воздушных масс подниматься вверх. Там, под гребнем, они находят выход. При этом по вентиляционным каналам из-под карниза проникают холодные струи.

Одним из преимуществ коньковой модели аэраторов является отвод вредных паров битума — материала, используемого при строительстве мягкой кровли.

Поскольку эти устройства спрятаны под кровельным покрытием, их практически невозможно увидеть снаружи.

Как установить аэратор

Технология установки аэраторов следующая.

• В том месте, где планируется установка вентиляционной трубы, в стяжке вырезается окно. Необходимо следить за тем, чтобы он проходил через кровельный ковер до точки, где находится утеплитель.
• Если по каким-то причинам утеплитель в этом месте оказался влажным, его непременно нужно заменить на сухой материал, теплопроводность которого соответствует требуемым нормам.
• После этого, чтобы надежно закрепить аэратор на крыше, на основание трубы, расположенной внизу, необходимо нанести слой специальной мастики.
• Для крепления аэратора к стяжке используются саморезы, которые необходимо равномерно распределить по окружности «юбки» аэратора. Вам понадобится 6 штук.
• Основание вентиляционного канала защищено дополнительным слоем гидроизоляционного материала.

Как уже было сказано, необходимость установки вентиляции определяется в зависимости от формы кровли, ее размеров, степени влажности воздуха внутри помещения, общего состояния пароизоляции кровельной конструкции.

Если кровля плоская, с простой конфигурацией и параметрами, соответствующими стандартам, то на каждые 100 кв.м рекомендуется устанавливать один аэратор.

Необходимо следить, чтобы расстояние между аэраторами было не более 12 метров.

При размещении на кровле с ярко выраженным гребнем и впадиной установка аэраторов производится по гребню и на границе водораздела долины.

Цены

Современный строительный рынок предлагает широкий выбор различных моделей кровельных аэраторов. Минимальная цена на устройство 260 рублей, максимальная цена может доходить до 3000 рублей.

Ориентироваться в стоимости аэраторов можно на основе приведенных примеров.

• Аэратор из трех частей, оборудованный специальным зажимным кольцом на кровельном покрытии для абсолютной изоляции вокруг трубы. Высота устройства 260 мм, вес 330 грамм. Одно устройство рассчитано на крышу 50-60 квадратных метров.

  Стоит 450 руб.

• Аналогичное устройство, также с прижимным кольцом для надежной изоляции и улучшения внешнего вида, предназначенное для использования в регионах с большим количеством снега.Одно устройство обслуживает 50-60 кв. Метров кровли. Высота аэратора 360 мм, вес 320 грамм, стоимость 550 руб.
• Аэратор, состоящий из 4-х частей, снабжен уникальным колпачком для создания дополнительной тяги в трубе, что значительно увеличивает эффективность его использования. Его успешно используют в районах со значительным снежным покровом. Высота устройства 470 мм, вес 1,23 кг. Рассчитан на 80-100 кв. Метров кровли. Цена — 850 руб.
• Аэратор из 4-х составных частей (нажимного кольца, 2 «юбки» -bases, крышка) используется в тех случаях, когда требуется вентиляции и выше изоляции (особенно, когда это барьер пара), и под пароизоляцией.Рассчитана на 50-60 кв. Метров. Высота — 340 мм, вес — 780 г. Стоит 950 руб.
• Аэратор из 3 частей, принцип работы которого основан на разнице давлений, вызванной воздушными потоками. Специально разработанный капюшон обеспечивает дополнительную тягу. Рекомендуется для 80-100 кв. Метров кровли. Высота — 450 мм, вес — около 1 кг. Цена — 1150 руб.

При покупке аэраторов лучше не экономить, купите качественную модель. В этом случае удастся избежать внепланового ремонта кровли и перекрытий помещений верхнего этажа.

• Аэратор — это устройство для освобождения подкровельного пространства от избыточной влаги и защиты конструкции крыши от гниения и разрушения.
• Удаление лишней влаги необходимо, так как это приводит к образованию пузырей, повышению уровня теплопроводности утеплителя, разрушению гидроизоляции и стяжки.
• Для испарения влаги необходимо позаботиться о смешивании внешнего и внутреннего воздуха.
• Для эффективного отвода утеплителя устраиваются вентиляционные трубы или аэраторы.
• Аэраторы точечные и сплошные.
• Точечные аэраторы делятся на скатные и коньковые.
• Установка аэраторов может производиться как во время строительства, так и на уже эксплуатируемой крыше.
• Цены зависят от конкретной модели и варьируются в пределах 260-3000 руб.

Видеоинструкция по установке точечного аэратора на гибкую плитку.

Распространенной проблемой кровельных конструкций является скопление влаги и конденсата. Решить ее поможет устройство под названием аэратор. Его еще можно назвать лопаткой или дефлектором. Каково его функциональное назначение?

Основные функции

Они состоят из трех точек:

1. Предотвращение образования конденсата в нижнем слое гидроизоляции. Он негативно влияет на материал, снижая его гидроизоляционные свойства.
2. Выпуск пара на поверхность, поднимающийся из помещений… Его скопление под крышей повреждает деревянные конструкции.
3. Защита от вздутия и пузырей за счет снижения давления между слоями кровельного материала.

Теперь стоит выяснить, по каким причинам возникает повышенная влажность покрытия.

Влагообразование в конструкции крыши

Самая распространенная и широко применяемая — это мягкая кровля. Особенно, если речь идет о промышленных и гражданских зданиях.Он состоит из нескольких слоев, называемых пирогом:

• пол железобетонный;
• пароизоляционных прослоек;
• стяжка из песчано-цементной смеси;
• покрытие теплоизоляционное;
• гидроизоляционный слой;
• кровельное покрытие;

Из вышеперечисленных предметов наиболее подвержен накоплению влаги пароизоляция. Это может произойти под влиянием различных факторов:

• влияния окружающей среды;
• подъем паров из верхних помещений через чердачный этаж.

В первом случае сырость появляется при нарушении покрытия. Различные климатические условия могут привести к прямому попаданию влаги и накоплению ее из влажного воздуха.

Во втором варианте восходящий пар оседает на пароизоляцию и цементную стяжку в виде конденсата. Во влажном пароизоляционном слое теплопроводность увеличивается в пределах 30-40%. К тому же в закрытом непроветриваемом пространстве корж образуется грибок и плесень. (Для более полного раскрытия информации рекомендуем прочитать статью о защите стен от разного рода разрушительных воздействий.?) Кроме того, сырость кровли может привести к другим негативным факторам.

Последствия воздействия влаги

кровельный аэратор — флюгер

1. Разрушение стяжки. В большинстве случаев он изготавливается из цементно-песчаной смеси, после затвердевания имеет пористую структуру. Поры обычно заполнены воздухом. При повышенной влажности такая поверхность способна впитывать влагу и накапливать ее. При низких температурах жидкость в порах замерзает.В этом случае происходит кристаллизация и расширение, что приводит к образованию микротрещин и разрушению конструкции стяжки.
2. Воздействие на гидроизоляционный слой. Происходящие в стяжке процессы также влияют на гидроизоляцию, в результате чего разрушается ее структура.
3. Вздутие поверхности. Этот дефект вызван двумя факторами:

• пар образуется в пространстве под потолком. Это происходит между пароизоляцией и слоем гидроизоляции.Скопившаяся между ними вода при высоких температурах превращается в пар, из-за этого вздувается крыша;
• подверженность воздействию высоких температур в летнее время года. Нагревание приводит к изменению битумно-полимерных материалов, то есть к их размягчению и повышению пластичности, что вызывает образование пузырей;

Кровельный аэратор для мягкой кровли поможет избежать повышенной влажности, а также разрушения и брака с ней. Остается только определиться с выбором устройства.

Разновидности аэраторов

Существует огромное количество материалов, из которых изготовлен аэратор дефлектор крыши, но самые эффективные из них — пластик и нержавеющая сталь. Они устойчивы к следующим факторам:

• перепады температуры;
• воздействие ультрафиолетовых лучей;
• коррозия;
• кислая среда;

Независимо от того, из какого материала сделан кровельный аэратор, его основная задача — отвод конденсата, атмосферной влаги и вентиляция кровельного пространства.Различные размеры и модификации предоставляют кровельный аэратор, фото некоторых из них представлено . Могут быть разных размеров и модификаций.

Самый лучший вариант для мягкой кровли — кровельный аэратор техноНИКОЛЬ 160х460мм, на фото видно, что он состоит из трех частей. Его конструкция предусматривает:

• длительный срок службы кровли;
• удаление образовавшейся влаги со всех слоев кровли;
• улучшение теплоизоляционных свойств;

Одна из новейших моделей — эко-кровельный аэратор techno-nicol. Она не только отвечает всем требованиям «дышащей» кровли, но и производится из экологически чистого сырья.

Если вы хотите получить качественную кровлю с длительным сроком службы, вам следует установить кровельный аэратор ТехноНИКОЛЬ. Его цена колеблется в зависимости от конструкции и модификации. Всегда можно подобрать оптимальный вариант по стоимости.

Расчет количества аэраторов

В первую очередь нужно определиться с количеством вентилируемых дефлекторов.Для этого нужно знать площадь поверхности кровли и технические данные, которые предоставляет аэратор флюгерный кровельный. Если плоскость кровли наклонная, их следует располагать равномерно на самых возвышенных участках.

Если конфигурация покрытия простая, то нормой предусмотрен один кровельный аэратор на 100 м², для монтажа нужно покупать рассчитанное количество.

Важный момент! Расстояние между вентилируемыми трубами не должно превышать 12 метров.

Самостоятельно установить кровельные аэраторы можно, но для этого нужно иметь минимальные строительные навыки. Если таковых нет, то лучше обратиться к услугам специалистов.

Установка аэратора крыши

Может выполняться как при устройстве кровли, так и уже по готовой конструкции … В первом случае они должны закладываться проектом. Если в помещении будет заведомо помещение повышенной влажности, например баня или сауна.Вентилируемые отводы следует предусматривать еще на этапе проектирования зданий. Такие проекты должны выполняться только специальными проектными организациями. Во втором варианте кровельный аэратор поливент устанавливается в следующей последовательности:

1. Отмечено необходимое количество мест, на которых будут располагаться дефлекторы.
2. Окно прорезано в нужном месте в стяжке. Он должен доходить до места утеплителя.

ВАЖНО! Если пароизоляция мокрая, ее необходимо заменить на сухую, чтобы она соответствовала нормам теплоизоляции.

1. Кровельные аэраторы для плоских крыш устанавливаются в готовые гнезда. Нижняя часть трубы, которую необходимо соединить специальной мастикой.
2. Крепление должно производиться саморезами. Они должны быть равномерно расположены по всему периметру юбки аэратора. Их общее количество должно быть не менее шести.
3. Основание форсунки сверху также дополнительно защищено гидроизоляцией.

Кровельный аэратор под металлочерепицу имеет другую конструкцию и монтируется с обеих сторон конька с отступом не менее 60 см.Монтажные работы желательно проводить летом.

Установка мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, казалось бы, ненужной детали, как вентиляция крыши, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме пахнет сыростью, а на карнизе скапливаются сосульки. И, апофеоз всего, мимолетное разрушение дорогостоящего рубероида … Такие неприятности возникают из-за того, что влага проникает в корку мягкой кровли, просачиваясь в утеплитель, конструкции кровли и само битумное покрытие. Решить проблему можно, установив на крыше искусственные вентиляционные каналы — аэраторы. По ним будет циркулировать воздух, вытягивая излишки влаги и высушивая внутреннюю лепешку конструкции.

Таким образом, установка аэраторов на мягкой кровле — процесс, рекомендованный специалистами, а в некоторых случаях (например, над чердачным этажом) — обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают аэрацию и сушку кровельного корка от влаги.Но откуда это? Ведь производители изначально позиционируют мягкую кровлю как герметичную. Кроме того, в составе кровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция — в случае утеплителя).

Но это не спасает от наличия влажных паров. Они являются непременным атрибутом любого жилого помещения, формируются в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. Согласно исследованиям, каждый день в доме, где живет семья из 4 человек, образуется 2-4 литра водяного пара, часть которого скапливается в подкровельном пространстве.

Когда теплый пар соприкасается с холодной поверхностью (при резких скачках температуры наружу-внутрь), он конденсируется. В результате мельчайшие капельки воды начинают проникать в любые конструкции и материалы, до которых они могут «добраться». В первую очередь это стропила, обрешетка, утеплитель.

Другой способ проникновения влаги — снаружи крыши. Теплый пар, скапливаясь на чердаке, нагревает кровлю изнутри. Зимой снег на крыше начинает таять.Образуются ледяные корки, которые также тают при ухудшении ситуации. Вода проникает в стыки покрытия, кровля начинает протекать.

Кроме того, страдает само покрытие, которое в любом случае имеет микротрещины. Туда проникает влага и при понижении температуры разрушает материал. Становятся видимыми трещины, иногда сквозь них. Покрытие приходит в негодность.

На мягкой кровле влияние лишней влажности напитков проявляется довольно быстро. Вы можете заметить:

• Пузыри на поверхности … Пирог мягкой кровли обычно включает в себя слой гидроизоляции (вверху) и слой пароизоляции (внизу). По сути, это замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100 ° С, в результате чего накопившаяся в контуре влага образует пар и пытается улетучиться. Такая ситуация влечет за собой появление пузырей и разрушение кровли.
• Снижение КПД теплоизолятора … Намокание теплоизоляционного слоя даже на 2% приводит к увеличению его теплопроводности (и снижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции по удержанию тепла, и затраты на отопление возрастают.

Все это приводит к разрушению конструкции рубероида и возникновению протечек.

Назначение аэраторов

Как предотвратить оседание влаги на кровельных поверхностях? Или сухие конструкции, уже пропитанные влагой?

Законы физики придут нам на помощь. Влага может быть удалена путем испарения, которое происходит при потоке воздуха (циркуляции). Поскольку существует значительная разница между показателями внутреннего (в доме) и внешнего (наружного) давления, этого достаточно для обеспечения процесса сообщения двух сред для циркуляции воздуха.

Если на чердаке холодно, то обеспечить эффективную вентиляцию можно довольно просто — через слуховые окна, неплотное прилегание карниза, щели в коньке. Для теплых чердаков и чердака такое решение не подходит, так как в холодное время года нерегулируемая вентиляция снизит температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов — вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора из-за перепада давления в его трубе создается принудительная тяга, вытягивающая влажные пары из-под крыши.

Очень важный момент: для того, чтобы стал возможен процесс всасывания воздуха через аэратор, необходимо обеспечить подачу свежего холодного воздуха в общую систему. В противном случае воздушные массы не будут циркулировать. Для этого в карнизах устанавливают вентиляционные каналы, куда поступает свежий воздух … Проходя через чердачное пространство, он нагревается и поднимается на крышу.

Благодаря создаваемой в аэраторе тяге он проходит через его трубу и выбрасывается на улицу. При правильно оборудованной вентиляции всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и проветривая его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее начинать их установку еще на этапе строительства. Но, если по каким-то причинам этого не произошло, можно сделать это позже. Главное — не ждать возникновения непоправимых дефектов кровли (вздутие, разрушение материала).К счастью для многих застройщиков, использование аэраторов может не только предотвратить накопление влаги в новом кровельном пироге, но и высушить уже пропитанную старую кровлю.

Разновидности аэраторов

Для мягких кровель применяют аэраторы из ударопрочных пластиков, выдерживающих перепады температур, коррозию и УФ-лучи. В зависимости от конструктивных особенностей, назначения и способа действия аэраторы бывают двух типов: сплошные коньковые и точечные .

Коньковый аэратор относится к системам непрерывной вентиляции, так как устанавливается по всей длине конька для вентиляции всего подкровельного пространства.По внешнему виду конструкция представляет собой уголок с отверстиями, защищенными специальными преградами — от насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, обычно на откосах, реже на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху заглушкой различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое он соединен с кровлей.Основание точечного конькового аэратора угловое, предназначено для сопряжения с крышей в районе верхнего горизонтального выступа.

Различия в конструкциях имеющихся типов аэраторов также говорят о существенном различии технологий их установки.

Установка конькового аэратора

Коньковый аэратор самый простой в установке, особого расчета количества не требует, так как обычно его размещают по всей длине конька. Установка конькового аэратора рекомендуется на крышах с уклоном 12-45 °. Причем монтируется только на коньке, обеспечивая циркуляцию воздуха в чердачном помещении.

Показатели использования:

• на свесах должны быть отверстия для вентиляции;
• рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
Поверх конькового аэратора монтируется коньковая черепица
• , поэтому внешний вид кровли не страдает от «постороннего» элемента.

Технология монтажа:

1. Циркулярная пила с твердым основанием прорезает вентиляционную прорезь. Это может быть один (вверху гребня) или два (по обе стороны гребня). Общая толщина вентиляционного зазора должна составлять 3-8 см (в зависимости от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть с обеих сторон конька крыша оставалась сплошной.
2. По краям конька (там, где не прорезан вентиляционный зазор) укладывают коньковую плитку.
3. Установите коньковый аэратор. Каждый его сегмент крепится с помощью удлиненных кровельных гвоздей или саморезов, вкручиваемых в готовые заводские отверстия. В этом случае сегменты также соединяются между собой, как части конструктора.
4. Накройте профиль аэратора коньковой плиткой. Его лепестки крепятся внахлест, обычным способом, не отличающимся от технологии укладки по ребрам. Единственное отличие — в элементах крепления.В этом случае черепицу прибивают к аэратору удлиненными кровельными гвоздями.
5. Концы аэратора на стыке с крышей заделаны силиконовым герметиком.

Пример работы на фото:

Более подробно разобраться в тонкостях устройства вентиляции кровли на мягкой кровле поможет видеосюжет:

Установка точечных аэраторов

Кроме конькового аэратора можно использовать несколько точечных аналогов.Таких аэраторов используют:

• на крышах с уклоном менее 12 °, а также на плоских крышах;
• для повышения эффективности вентиляции, в дополнение к аэратору крыши;
• , если установка конькового аэратора невозможна, например, при отсутствии конька или при наличии примыканий рубероида к вертикальным поверхностям и стенам.

Показатели использования:

• установка точечных аэраторов выполняется на откосах, на расстоянии 0.5-0,8 м от горизонтального края конька;
• необходимо обязательно обеспечить приток воздуха на свесах;
• один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (в зависимости от диаметра и формы конструкции), в соответствии с этими данными рассчитывается их количество — от 2 штук и более.

Технология монтажа:

1. В массивной обрешетке прорезано отверстие, по размеру совпадающее с внутренним зазором канала аэратора.Для этого подложите основу (юбку) аэратора на фанеру (OSB) и проведите контуры отверстия на крыше, через проходной канал. Разметка выполняется карандашом или гвоздем. Лобзиком прорежьте по линии отверстие.
2. Надеть на отверстие юбку аэратора и закрепить кровельными гвоздями или саморезами (не менее 6 штук). Некоторые производители рекомендуют помимо крепежа использовать клеевой метод. В этом случае задняя часть юбки промазывается битумной мастикой, приклеивается к основе и только потом фиксируется застежками.
3. Верх юбки приклеен битумным клеем для гидроизоляции абатмента.
4. Юбка покрывается битумной черепицей с обрезкой в ​​местах стыков.
5. Сверху на юбку надевают сетку аэратора, прикручивая саморезами. Затем устанавливается крышка (колпачок), защелкивается и прикручивается саморезами.
6. Аналогично (в соответствии с расчетом) монтируются остальные точечные аэраторы, которые по общей массе будут составлять единую систему вентиляции.

Вот как это выглядит:

Более наглядную информацию об установке точечного ступенчатого аэратора можно получить, посмотрев обучающее видео:

Таким образом, установка аэраторов не составит труда даже для мастеров-самоучок. Однако польза огромна!

Благодаря аэраторам из кровельного корка выводится водяной пар, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на продолжительности эксплуатации.деревянные конструкции (стропила, обрешетка, обшивка), работы по утеплению, микроклимат жилища.

Роль вентиляционных отверстий на крыше и различных доступных типов

Выбор вентиляционных отверстий для крыши должен основываться на нескольких решающих факторах, чтобы они были идеальным выбором для дома на долгие годы. В идеале вентиляционные отверстия представляют собой каналы для естественной вентиляции дома без помощи механических вентиляторов.

Вентиляция имеет две системы, воздухозаборники и вытяжные вентили, которые работают в тандеме. Они помогают поддерживать комнатную температуру в помещении, работая вместе с окнами. Горячий воздух поднимается вверх, открывая окна, позволяя холодному воздуху входить, выталкивая горячий воздух вверх, чтобы он уходил через вентиляционные отверстия в крыше, тем самым снижая зависимость от систем отопления, вентиляции и кондиционирования воздуха.Вентиляционные отверстия также могут использоваться в качестве средств безопасности, установленных для работы в качестве средств выхода дыма.

Иногда архитектурный дизайн некоторых крыш ограничивает использование стандартных вентиляционных отверстий, которые способствуют естественному потоку воздуха, поэтому будет достаточно только механической системы. В большинстве этих систем используются вентиляторы, которые помогают всасывать свежий воздух в помещении, чтобы он циркулировал по дому, а затем выталкивался через вентиляционные отверстия.

При покупке вентиляционных отверстий важно помнить о помощи специалиста по установке вентиляции, обладающего достаточными знаниями и опытом.Имейте в виду, что системы вентиляции не могут обойтись без планового обслуживания, и это фактор, который должен повлиять на ваш выбор, чтобы избежать выбора вентиляционных отверстий, которые требуют установки и размещения, которые затрудняют обслуживание, если вы не знаете, как отремонтировать вентиляционное отверстие.

Когда дело доходит до выбора, доступны различные типы вентиляционных отверстий на крыше, которые широко используются для удовлетворения различных потребностей в домах и офисах. Доступные варианты:

• Вентиляционные отверстия в потолке
  Большинство специалистов по вентиляции хвалят вентиляционные отверстия в потолке, которые обычно устанавливаются на потолочных перекрытиях и служат в качестве входных и выходных отверстий для воздуха, тем самым способствуя вентиляции помещений.Их можно установить в виде единого сплошного вентиляционного отверстия или отдельно, равномерно распределив по потолку. Однако установку следует производить с осторожностью. Перегородка необходима для предотвращения попадания воздуха через вентиляционные отверстия в изоляцию, что снижает ее эффективность.
• Вентиляционные отверстия конька крыши
  Название указывает на применение этих типов вентиляционных отверстий. Их устанавливают на коньках кровли, вершинах крыш. Вентиляционные отверстия предназначены для выхода горячего воздуха, который накапливается в доме и поднимается к потолку, пытаясь выйти через верхнюю часть крыши.Вентиляционные отверстия на коньках крыши могут быть установлены на старых крышах или добавлены при обновлении кровли, чтобы позволить обшивке остыть в ней, увеличивая срок службы кровельных материалов.
• Вентиляционные отверстия для горшков
  Вентиляционные системы для горшков требуют создания отверстий в крыше, после чего они устанавливаются над ними и не требуют питания для работы. Вентиляционные отверстия напоминают перевернутый горшок и идеально подходят для крыш с коньками, которые слишком малы, чтобы соответствовать отверстиям на коньках крыши.
• Вентиляционные отверстия турбины
  Вентиляционные отверстия турбины куполообразные; они предназначены для использования силы ветра для выполнения своих функций.Они ловят ветер, когда он движется, заставляя турбины вращаться и всасывать горячий воздух. Однако в их конструкции есть один недостаток, они не будут работать без ветра. Таким образом, вентиляционные отверстия турбины могут предлагать небольшую вентиляцию или ее отсутствие в зависимости от наличия и силы ветра. Кроме того, конструкция большинства вентиляционных отверстий турбины допускает попадание дождя и снега зимой.
• Электрические вентиляторы
  Электрические вентиляционные отверстия работают от электричества и устанавливаются в вентиляционных отверстиях фронтона для отвода горячего воздуха с чердака.Вентиляционные отверстия не являются идеальным выбором, потому что они имеют тенденцию создавать отрицательное давление внутри чердака, которое увеличивает тепло в помещении, заставляя горячий воздух находить альтернативные пути выхода, например, протекать через потолок. Захваченное тепло будет конденсироваться при падении температуры, создавая влагу, которая приводит к заражению плесенью и грибком на чердаке. Вентиляционные отверстия также были связаны с присутствием радона в некоторых домах.
• Вентиляционные отверстия на солнечных батареях
  Как следует из названия, эти вентиляционные отверстия работают от солнца.Большинство из них имеют конструкцию, аналогичную конструкции вентиляционных отверстий для горшков, только у них есть двигатели, приводимые в действие солнцем, чтобы вращать вентиляторы, которые будут регулировать движение воздуха на чердак и обратно. Вентиляционные системы на солнечной энергии — отличный выбор для домов в солнечных помещениях, поскольку их можно настроить на работу, чтобы охладить внутренние помещения в жаркий день.

Отсутствие надлежащей вентиляции может привести к накоплению влаги, заражению плесенью и грибком, а также к структурным проблемам из-за удерживаемого тепла внутри дома.Точно так же неправильная установка вентиляционных отверстий на крыше может привести к тем же проблемам. Поэтому проконсультируйтесь со специалистом по установке вентиляции, чтобы узнать, какие вентиляционные отверстия купить, и позвольте специалистам установить их в вашем доме или офисе. Кроме того, вы должны рассмотреть возможность установки гидроизоляции вокруг дымохода, чтобы предотвратить попадание воды в ваш дом.

Монтаж устройств подкровельной вентиляции SP Кровельные аэраторы для плоских кровель

Основное назначение аэратора кровельной вентиляции — отвод влаги из подкровельного пространства, а также проветривание всех слоев кровельного пирога.Мягкая кровля наиболее чувствительна к влаге. Его конструкция представляет собой многослойную конструкцию, при возведении которой материалы укладываются слоями. Основа — железобетонная плита, она служит барьером между внутренней и внешней средой. В процессе эксплуатации кровля может вздуться и отслоиться из-за проникновения влажных паров изнутри здания. Для предотвращения подобных ситуаций на крыше в профилактических целях устанавливают аэраторы.

Как работает аэратор

Устройство очень простое.Он состоит из отрезка трубы, плотно прилегающей к юбке для крепления к крыше, и заглушки или крышки. В плане дизайна решений много. Принцип работы аэратора основан на разнице давления внутри и снаружи здания. То есть влажный воздух удаляется естественным путем через патрубок аэратора, а на его место поступает свежий воздух. Наиболее благоприятным местом для установки кровельного аэратора под металлочерепицу является пространство у конька.

Отдельные элементы дефлектора изготовлены из материалов, стойких к:

• кислотное и щелочное действие;
• ультрафиолетовое излучение;
• перепада температур, материал должен одинаково хорошо переносить минусовые температуры и жару;
• коррозия.

Самыми оптимальными вариантами на сегодняшний день являются прочные инженерные пластмассы и нержавеющая сталь.

Кровельные аэраторы на плоской мягкой кровле обычно устанавливаются равномерно по всей поверхности кровли. Считается нормальным устанавливать один аэратор на каждые 100 м2 площади крыши. Какой бы ни была кровля и конструкция кровли, заниматься самодеятельностью не стоит. Количество устройств, их конструкция определяется профессиональным расчетом на основе исходных данных. Это:

• кровельный участок;
• технические характеристики крыш;
• послойный состав кровельного пирога и его состояние;
• уровень концентрации влаги внутри здания и под крышей.

Для особо специфических помещений, с повышенным уровнем влажности, все расчеты количества и мест установки аэраторов на кровле выполняются еще на стадии проектирования. Речь идет о банях, саунах, бассейнах, прачечных. Хотя каждый застройщик должен подумать об установке этого необходимого приспособления, это поможет продлить срок службы крыши.

Особенности установки аэратора

Для начала определимся с конструктивными решениями. Аэраторы бывают точечные и сплошные.Первые расположены по всей поверхности кровли; обеспечивают вентиляцию отдельных участков кровли. Установка вторых аэраторов на мягкой кровле производится по всей ее длине, чтобы можно было проветрить всю крышу.

Point выпускаются в двух модификациях:

• Скатные устанавливаются на твердую поверхность кровли. Места для их расположения выбираются там, где необходимо увеличить движение воздуха.Особого внимания требуют отдельные элементы сложных крыш: ендовы, мансардные окна, фонари, коньки. На этих участках имеет смысл установить аэраторы для мягкой или иной кровли по обе стороны от препятствия.
• Коньки коньковые крепятся на коньках. Масса теплого влажного воздуха, как правило, поднимается изнутри помещения вверх и выходит через коньковые конструкции. В то же время по карнизным вентиляционным каналам поступает свежий воздух извне. Таким образом, воздушная масса обновляется.Коньковые аэраторы для мягкой кровли улучшают эти процессы, а также удаляют пары битума с кровельного материала.

Установка аэраторов может производиться при строительстве здания, при замене кровли или как самостоятельная процедура для существующей кровли. Аэратор для плоской мягкой кровли можно установить самостоятельно, но лучше доверить это дело специалистам. Сам процесс выглядит так:

• Для начала нужно определиться с местом расположения дефлекторов и выбрать их конструкцию.
• Окно вырезается в кровельном покрытии на 10-20 мм шире диаметра трубы.
• Периметр образовавшейся лунки на всю толщину необходимо обильно промазать битумной мастикой.
• Труба кровельного аэратора для мягкой кровли должна обрабатываться аналогично.
• Труба вставляется в окно, фиксируется, после чего собирается вся конструкция.

Крепление к основному покрытию осуществляется с помощью специальных кровельных креплений (саморезов, дюбелей).Особое внимание необходимо уделить местам соприкосновения аэратора с кровлей. Для гарантии лучше под юбку аэратора уложить дополнительный слой гидроизоляционного или рубероида.

Преимущества кровли с аэраторами

Сам по себе аэратор не работает как вентилятор и не удаляет влагу. Его основная задача — способствовать качественному воздухообмену, поддерживать показатели влажности в пределах нормы. В результате взаимодействия дефлекторов с карнизами и коньковыми каналами быстрее просыхают внутренние полости кровельных конструкций.Усиливает естественную циркуляцию воздуха.

Правильно установленные кровельные аэраторы служат хорошей гарантией того, что влага снаружи не проникает под покрытие. Однако он поможет убрать потоки влажного воздуха из помещений и подкровельного пространства. Это простое решение помогает сохранить крышу и значительно продлить срок ее службы.

Устройство практически не требует ухода за собой. Это полностью автономное устройство. Разве что время от времени нужно проверять, не попали ли внутрь птицы или случайный мусор.Труба не должна забиваться.

Описание продукта:

Аэратор кровельный ТехноНИКОЛЬ 160х460 мм, черный, изготовлен из блок-сополимера этилена и пропилена, что обеспечивает высокую надежность и устойчивость к воздействиям окружающей среды на кровлю. Обеспечивает надежную работу 25 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм, темно-коричного цвета, имеет меньшую толщину стенок и изготовлен из смеси полимеров, обеспечивающих устойчивость к эксплуатационным нагрузкам в течение 15 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75×340 мм, черный, изготовлен из смеси полимеров и применяется только для ремонта кровли.

имеют дополнительную защиту от ультрафиолета, что позволяет использовать их во всех климатических зонах России.

Область применения:

Кровельные аэраторы ТехноНИКОЛЬ 160х460 мм и ТехноНИКОЛЬ ЭКО 160х450 мм позволяют эффективно выводить излишки влаги из кровельного пирога. Установка аэраторов предотвращает образование пузырей под рубероидом, что значительно увеличивает срок службы кровельного покрытия.Установка аэраторов при установке или ремонте комбинированной кровли дополнительно увеличивает эффективность теплоизоляции минеральной ваты за счет снижения ее влажности.

В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать аэратор на каждые 150 м 2 кровли. Наиболее оптимальным является размещение аэраторов в коньке кровли на расстоянии 6-8 метров и в самых высоких точках вдоль долины (линия воронок).

В кровлях, устроенных на цементно-песчаных стяжках из материалов Uniflex EPV Vent и Техноэласт EKV Vent, устанавливается не менее 1 аэратора на 100 м 2.Аэраторы устанавливаются равномерно по поверхности крыши. Оптимальное расположение — когда большая часть аэраторов устанавливается на водоразделе и расстояние между аэраторами не превышает 12 м, а расстояние до конструкции пароизоляции (парапет, компенсатор, стена) не превышает 6 м.

Конструкция аэраторов предполагает дополнительную возможность утепления керамзитом. Это исключает промерзание кровли в месте установки аэратора и образование чрезмерного количества конденсата на ее стенках.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм можно использовать только для ремонта кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м 2 вне зависимости от способа монтажа кровли и только предотвращает образование пузырей под кровлей. Его конструкция не предполагает дополнительного утепления керамзитовым гравием.

Кровельные аэраторы нельзя устанавливать на перекрывающихся крышах над холодильниками и ледовыми аренами.

Рабочих мест в обрабатывающей промышленности:

Установка аэраторов и требования к их установке описаны в инструкции по эксплуатации на упаковке. Может применяться во всех климатических регионах по СП 131.13330.

Хранение:

На складе, защищенном от воздействия атмосферных осадков.

Транспорт:

Перевозка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта.

Детали упаковки:

Кровельный аэратор ТехноНИКОЛЬ 160х460 мм — код ЭКН 34591, кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм — код ЭКН 39091, кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм — код ЭКН 5489.

Только на первый взгляд может показаться, что кровельный пирог — это простая и незамысловатая конструкция. На самом деле внутри кровли происходят различные физические процессы, которые могут сократить срок службы, независимо от качества используемых материалов. Очень важно правильно организовать работу кровли и подкровельного пространства.Поэтому кровельный аэратор (флюгер) сегодня стал неотъемлемой частью огромного количества крыш.

Для начала стоит разобраться, о каких физических процессах идет речь:

1. Термическое расширение материалов. При нагревании все твердые и жидкие вещества расширяются. Это связано с тем, что при поглощении тепла молекулы начинают двигаться более активно, что приводит к увеличению межатомного пространства и увеличению объема тела.Для всех материалов используется такой показатель, как коэффициент теплового расширения, который, в свою очередь, делится на коэффициент объемного и линейного расширения.
2. Паропроницаемость материалов. Практически все твердые вещества паропроницаемы. Пар — это газообразное состояние жидкости. Способность пропускать пар характеризуется таким показателем, как коэффициент паропроницаемости.
3. Конденсат. Это жидкость, которая образуется при охлаждении газообразного вещества. При определенной температуре в кровлю оседают капли воды из насыщенного влагой воздуха.Температура, при которой начинает образовываться конденсат, называется точкой росы. Чем выше влажность воздуха, тем выше температура, при которой образуется конденсат.

Скатная крыша

Типы и конструкции

1. Точечный (скатный).
2. Ридж.

Точечные кровельные аэраторы стараются устанавливать в самых высоких точках, примерно в 150 мм от конька.Наружный воздух более холодный, попадая в подкровельное пространство через карниз, становится теплее, имеет свойство подниматься. Результат — воздухообмен.

Изображение	Наименование	Характеристики
	Острие	Устанавливается под любым углом наклона. H = 450 мм, D = 110 мм. Расход — 1 шт. на 80 м2.
	Острие	Размер — 530 × 465 × 110 мм Размер отверстия — 250 × 160 мм.
	Острие	Длина 420 мм. Ширина 310 мм.
	Конька	Размер — 610 × 284 × 34 мм. Предусмотрена защита от насекомых и осадков.

Плоские крыши

Типы и конструкции

1. Юбки для устойчивости.
2. Трубки — для вытяжки.
3. Заглушки — для защиты от атмосферных осадков.

Изображение	Характеристики
	Масса — 0.33 кг. Диаметр: юбки — 280 мм, трубки — 75 ÷ 55 мм, колпачок — 146 мм. Высота — 260 мм.
	Масса — 1,05 кг. Диаметр: трубки — 148 ÷ 100 мм, колпачки — 210 мм. Высота — 470 мм.
	Масса — 1,23 кг. Диаметр: юбок — 390 мм, трубок — 130 ÷ 100 мм, колпачков — 200 мм. Высота — 470 мм.
	Масса — 0. 43кг. Диаметр: юбки — 280 мм, трубок — 75 ÷ 55мм, колпачок — 146 мм. Высота — 360 мм.

Все кровельные аэраторы изготовлены из высокопрочного полипропилена и выдерживают перепады температур окружающей среды от -50 ° С до + 130 ° С. Расход — 1 кровельный аэратор на площади до 80-100 м2, но расстояние между ними не более 12 м.

Установка флюгера

1. Нижний слой кровельного ковра оплавлен.
2. Определено место, где будет установлено устройство.
3. В цементно-песчаной стяжке проделано отверстие, равное диаметру трубы в основании флюгера. Утеплитель снимается с отверстия.
4. Отверстие в крыше заполнено керамзитом.
5. Аэратор устанавливается на крышу и крепится саморезами (или другим крепежом) к стяжке.
6. Плавленый кровельный ковер верхнего слоя.
7. Можно сделать дополнительный слой на стыке кровельного ковра с флюгером.

Выбор и стоимость

• от типа кровли;
• от количества осадков, включая высоту снежного покрова;
• от финансовых возможностей собственников.

Аэратор — это устройство, обеспечивающее свободное движение воздуха в подкровельном пространстве. Постоянный воздухообмен позволяет удалять водяной пар из внутреннего воздуха и предотвращает его осаждение в материалах и накопление.

Это способствует сохранению конструкции в целости, исключает возможность образования плесени, грибка, гниения и разрушения стропильной системы или других конструкций.Кроме того, аэраторы поддерживают работоспособность самой кровли, защищают ее от коррозии (для мягкой кровли), деформаций.

Некоторые домовладельцы склонны считать аэраторы неким модным элементом крыши, аргументируя это тем, что на новых крышах их устанавливают, а в старых домах их никогда не устанавливали. Однако эта точка зрения ошибочна. Дело не в возрасте дома, а в состоянии чердака или подкровельного пространства.

Важно! Для неотапливаемых помещений установка аэраторов не требуется, так как сами они хорошо вентилируются и не имеют повышенного содержания водяного пара в воздухе.Новые дома с жилыми мансардами (мансардами) имеют другой состав атмосферы и нуждаются в хорошо организованном воздухообмене.

Принцип действия и функции

Аэратор — это нормальный участок трубопровода, защищенный от воды, пыли и ветра. Сама по себе она не выполняет никаких функций, служа лишь защитой вентиляционного отверстия в крыше. Однако поток воздуха, возникающий в результате его существования, выполняет множество задач:

• обеспечивает естественную вентиляцию полости или всего чердачного помещения
• удаляет влагу и водяной пар, помогая сушить материалы
• обеспечивает отсутствие влаги в слое утеплителя, что значительно снижает его вес и восстанавливает работоспособность

Кровля — это граница между различными температурными зонами. В жаркий летний день его поверхность можно нагреть до 90 °, что заставляет влажные материалы активно ее испарять, и возникает повышенное давление пара. От этого на поверхности кровли появляются пузыри, деформирующие ткань покрытия и образующие в ней небольшие трещинки. Многократное повторение цикла приводит к разрушению кровли и появлению протечек.

Установка аэраторов позволяет свободно отводить образующийся пар из подкровельного пространства и обеспечивает долговечность кровли.

Откуда берется влага?

Влага может появляться как снаружи, проникая через микроскопические трещины или отверстия в кровельном листе, так и изнутри. Воздух в жилых помещениях имеет высокое содержание водяного пара, который впитывается, насыщает их и испаряется снаружи. Если, то он лишен постоянной связи с внешней атмосферой. Влага не удаляется, поэтому она накапливается во всех материалах, где может осесть.

Самое опасное — это намокание утеплителя или подкровельного ковра, на который укладывают (гонта).Влажный утеплитель (обычно это минеральная вата) практически полностью теряет свои рабочие качества, а подкровельный ковер гниет и отдает влагу древесине стропильной системы, образует скопления под кровельным листом.

Необходимость сушки кровли

Поскольку кровля непроницаема для влаги, пар накапливается в прилегающих материалах — изоляционном слое, подкровельном ковре или других материалах — и начинает постепенно их разрушать. Образуются влажные пятна, появляется плесень или грибок, начинает гнить органика.Ситуация осложняется прямыми солнечными лучами, которые нагревают полотно снаружи и усиливают действие пара на все прилегающие поверхности и материалы.

Давление пара может достигать 2-2,5 т / м 2, что оказывается непосильной нагрузкой для материалов. Если не организовать отвод пара и сушку материалов, процесс в короткие сроки усилится и спровоцирует загнивание и проседание стропильной системы. В самых тяжелых случаях может обрушиться крыша.

Типы устройств вентиляции крыши

Аэраторы выполняют только одну задачу — формируют и защищают вентиляционное отверстие от внешних воздействий.

Кроме того, бывают разные конструкции кровельных устройств, которые предназначены для установки на плоских или скатных крышах, которые изготавливаются с учетом высоты снежного покрова или места установки на кровельном листе.

Установка аэраторов может производиться как во время укладки покрытия, так и на готовый кровельный лист, что повышает ремонтопригодность всей системы.Рассмотрим самые распространенные и популярные типы аэраторов:

Аэраторы точечные

Аэраторы точечные — это конструкции, образующие вентиляционные отверстия на кровельном листе.

Название «точки» говорит само за себя — это отдельные точки входа воздушного потока в подкровельное пространство. На больших склонах их может быть довольно много, это зависит от типа покрытия и других влияющих факторов.

Существует несколько типов точечных аэраторов:

• карманного типа, представляют собой приподнятую секцию крыши, украшенную внешним кожухом с защитной крышкой и решеткой
• клапанного типа, представляющий собой вентиляционную трубу, вертикально установленную на кровельном покрытии. зимой подняться над снежным покровом

Выбор типа устройства обусловлен климатическими особенностями и типом кровли.Кроме того, учитывается угол наклона откосов.

Коньковый аэратор

Коньковый аэратор представляет собой сплошной вентиляционный канал, проходящий по верхней части кровли в продольном направлении … Создан из отдельных фрагментов 0,5-1,2 м, из которых собирается канал необходимой длины .

Коньковые аэраторы отличаются высокой прочностью — они могут прослужить 40-60 лет. Снаружи конструкция практически незаметна, так как покрыта рубероидом.Вход и выход воздушных потоков происходит с торцевых сторон канала, расположенных по двускатным участкам кровли. Вся боковая поверхность воздуховода открыта и соединена с подкровельным пространством, что обеспечивает достаточную и эффективную вентиляцию.

Для мягкой кровли

Требуются аэраторы больше, чем любой другой тип. Он плотно прилегает к ковру, что увеличивает вероятность контакта с влажной поверхностью и создает повышенный риск порчи материала.

Конструкция аэраторов мало отличается от всех остальных типов — используются как точечные, так и коньковые устройства.Разница заключается в типе платформы поддержки — это плоская, часто устанавливаются под черепицей мягких плиток, чтобы увеличить гидроизоляционный эффект. Если уклон крыши небольшой, используйте высокие вентильные конструкции. Для более крутых спусков подходят настройки карманного типа.

Для металлочерепицы

Аэраторы для металлочерепицы входят в комплектующие (или дополнительные) элементы. волнистая, поэтому для герметичного монтажа необходимо наличие посадочной площадки, в точности повторяющей рельеф этого материала.

Производители комплектуют все виды металлочерепицы как точечными, так и коньковыми элементами, что позволяет организовать качественную и достаточную вентиляцию подкровельного пространства. Между площадкой и полотном обычно устанавливается прокладка из специальной резины, с дополнительным слоем герметика для полной изоляции от влаги.

Для профнастила

Как и металлочерепица, имеет рельефную поверхность, затрудняющую плотное прилегание подошвы аэратора к полотну.Поэтому вентиляция чаще всего выполняется путем образования воздушной прослойки на линии карниза с возможностью свободного движения воздуха к коньковому аэратору.

Необходимые зазоры обеспечиваются как рельефом самого материала, так и контррешеткой, несущей ткань покрытия. Обычно точечные элементы используются только на определенных участках кровли сложной конфигурации, не имеющих связи с общим подкровельным пространством.

Плата

Коньковые аэраторы сконструировать проще всего, так как все, что вам нужно сделать, это измерить длину конька и подсчитать количество сегментов. Расчет точечных аэраторов производится из следующих условий:

• минимальное количество — один элемент на 100 м 2
• расстояние между соседними аэраторами не должно превышать 12 м

Исходя из этих требований, рассчитывается количество вентиляционных отверстий. Дополнительно учитывается конфигурация кровли, количество и направление скатов и других элементов относительно друг друга. Иногда расчет оказывается слишком сложным, тогда на помощь приходят онлайн-калькуляторы, позволяющие получить ответ за считанные секунды.

Монтаж

Монтаж аэраторов осуществляется путем врезания в кровельный лист и образования прохода к самой изоляции. Размер окна должен соответствовать диаметру трубы с некоторым допуском. После установки трубы выполняется установка подошвы, заключающаяся в герметизации и закреплении ее на поверхности крыши.

Коньковые аэраторы устанавливаются в технологическом процессе, так как требуют некоторого изменения состава стропильной системы. Отдельные отрезки укладываются встык и соединяются, после чего накрываются мягкой кровлей. Металлочерепица имеет специальный дополнительный элемент, выполняющий роль аэратора, установка которого значительно упрощается.

Эксплуатация аэраторов несложная и заключается только в периодической очистке от пыли и мелкого мусора, проникающего с ветровыми потоками или в составе талой воды. В остальном аэраторы не требуют особого ухода и выполняют свои задачи самостоятельно.

Люди, живущие в частных домах, могут столкнуться с такой проблемой, как скопление лишней влаги под крышей.Это плохо сказывается на свойствах теплоизоляционного слоя. Есть кардинальное решение — демонтаж кровли с последующей заменой всего утеплителя. Этот метод довольно дорогостоящий и трудоемкий, не говоря уже о том, что его нельзя использовать в любое время года. Второй способ — установка такого устройства, как аэратор на крыше.

Аэраторы крыши, что это такое?

Аэратор кровельный — это устройство, которое предназначено для вентиляции пространства под крышей. С его помощью можно избежать скопления влаги, продлить срок эксплуатации кровли и сохранить ее свойства. Этот процесс называется «аэрация», отсюда и название устройства.

предназначены для конденсации воздуха и устанавливаются непосредственно на кровельное покрытие. Поскольку конструкции кровли и материалы покрытия различаются, аэраторы имеют свои особенности монтажа и работы для каждого типа.

Принцип действия

Аэратор на крыше

Принцип действия основан на одном из законов физики, согласно которому избыточная влага может испаряться — этот процесс напрямую зависит от скорости циркуляции влажного воздуха.Температура воздуха снаружи и в помещении сильно различается, в связи с этим возникает необходимость предусмотреть диффузионные процессы, при которых осуществляется смешение разных видов газовой среды. Это может привести к снижению температуры в помещении, а влага будет скапливаться под поверхностью крыши. При контакте с внешней средой будут созданы идеальные условия для его выдавливания. Именно на этом законе основан принцип работы устройства, по сути, все сводится к использованию аэратора для вентиляции.

Важно! Аэраторы могут быть как железными, так и пластиковыми, поэтому перед их установкой нужно рассчитать, выдержат ли кровля и профнастил нагрузку от устройства.

Есть несколько разновидностей, которые подходят для разных крыш … Например, продаются аэраторы для металлочерепицы, для гибкой черепицы и другие. Если вы не знаете, как правильно установить эти устройства, то лучше всего воспользоваться услугами мастера.

Аэратор для скатной крыши

Скатная крыша имеет наклонную поверхность.Однако часто пространство на чердаках становится труднопроходимым и часто напоминает складские помещения. Из этого следует, что необходимость в утеплении и установке дополнительной вентиляции отпадает полностью. Оптимальный угол для данной крыши обычно составляет от 30 до 50 градусов. На скатной крыше снег фактически не скапливается, так как он просто скатывается, но появляется нежелательная нагрузка от ветра.

Примечание! Кровельный аэратор обычно устанавливается исключительно на утепленных крышах непосредственно над жилыми помещениями.

Навесные аэраторы для скатных крыш

Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно кладут между стропильными ногами и с внутренней стороны, а затем утепляют пароизоляцией. В любом случае в воздухе жилища есть влага; покрытие защищает утеплитель от влаги. Снаружи от влаги и воды устроена специальная пленка, защищающая утеплитель от дождевой воды и конденсата.

На первый взгляд конструкция не имеет изъянов, но абсолютно защитить кровельный пирог никакое покрытие не может.Следовательно, влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего древесина гниет, а сталь разъедает. Установка аэраторов позволяет бороться с этой проблемой, поскольку устройства создают циркуляцию свежего воздуха.

Важно! На этот тип кровли устанавливают 2 типа аэраторов: точечный и коньковый.

Устройства точечного типа монтируются в самой высокой точке, примерно в 150 мм от конька. На улице воздух холоднее, и он, попадая в подкровельное пространство, становится теплее, соответственно по законам физики имеет свойство подниматься вверх.Результат — простая циркуляция воздуха.

Аэратор для плоской крыши

В плоском исполнении кровля имеет другую конструкцию: плиты перекрытия выравниваются цементно-песчаными стяжками, после чего укладывается утеплитель. Затем поверх утеплителя монтируется еще одна цементно-песчаная стяжка, либо используются двухслойные плоские листы из асбестоцемента. После укладки наварной кровельный ковер прочно прикрепляется к стяжке. Однако в процессе эксплуатации материалы могут испытывать перепады температур во внешней среде.Коэффициент теплового расширения бетона, цемента, асбеста и битума различается довольно сильно, поэтому отсюда возникают нежелательные напряжения. Разрываются муфта и связи, соответственно появляются пузырьки воздуха.

Аэраторы для плоских крыш

Важно! Аэраторы для плоских крыш устанавливаются под свариваемыми слоями для снятия напряжения и удаления пузырей. В этом случае предпочтительнее использовать кровельный аэратор для мягкой кровли или аэратор для плоской кровли.

Аэраторы, применяемые для кровли из битумных материалов направленного характера, не отличаются особыми конструктивными особенностями, они состоят из обычных элементов:

Обычно аэраторы изготавливаются из высокопрочного полипропилена и выдерживают температуру от -50 до +130 градусов Цельсия.Такие устройства для кровли площадью 80-100 м² следует располагать на расстоянии 12 метров друг от друга.

Преимущества и недостатки

Основным преимуществом устройств является способность отводить большую часть влаги, что помогает избежать повреждения кровли. Это обеспечивает долговечность материалов и даже защищает крышу от протечек. Удаление влаги не может вызвать коррозию металлической черепицы или вызвать аналогичную проблему, которая появится позже. К тому же сухая кровля лучше сохраняет свойства теплоизоляции.Это даст возможность серьезно сэкономить на отоплении. Также это способствует поддержанию благоприятного микроклимата в здании, что, в свою очередь, помогает избежать появления плесени и грибка.

Также аэраторы — довольно бюджетный вариант для устранения нежелательной влаги в кровельном пироге. В 2018 году их стоимость варьируется от 300 до 5000 рублей за штуку. Сейчас на рынке представлено огромное количество разнообразных аэраторов от разных компаний, как зарубежных, так и отечественных.

Важно! Устройство подходит для установки на все типы крыш в сочетании со всеми типами кровельных материалов… Монтаж можно проводить на крышах сложной формы, где есть перепад высот. Аэратор можно установить на любом этапе строительства или уже во время эксплуатации здания. Для установки не требуется никаких специальных навыков или инструментов.

Из недостатков можно выделить неспособность точечных аэраторов обеспечить должную вентиляцию всего кровельного покрытия, это может привести к появлению участка, где будет застаиваться воздух.

Классификации

Аэраторы имеют множество классификаций.Ниже самый популярный:

Лучшие модели

На рынке представлено множество устройств, предназначенных для удаления влаги из-под крыши. Ниже представлены самые популярные в России.

«Поливент»

Аэратор Поливент — линейка устройств для вентиляции кровельного пространства. Он содержит как коньковые, так и точечные аэраторы. Производитель этой линейки — компания Технониколь из Российской Федерации.

Доке

Продукция этой немецкой компании предназначена для установки на горизонтальные коньки.Коньковый аэратор Deke обеспечивает отличную вентиляцию и отличается непревзойденным немецким качеством.

Airidge войлок

Аэраторы от финской компании SKTuoteOy. Они изготовлены с применением новых технологий, что позволяет избежать деформации конька, а уникальное расположение воздушных канавок обеспечивает лучшую вентиляцию и исключает попадание влаги из атмосферных осадков.

Тегола

Аэратор специальный «Тегола» — аппарат российского производства, отлично защищает от влаги и обеспечивает отличную циркуляцию воздуха.

Вильпе

Устройства от уже известной финской компании SKTuoteOy. Предлагаемые широкий выбор цветов, устройства отличаются простотой монтажа, защитой от коррозии и долговечностью.

Ridge Master Plus и Hip Master

Пара американских компаний, которые в основном производят высококачественные коньковые аэраторы, которые хорошо устраняют конденсацию и регулируют микроклимат.

Ridge Master Plus и Hip Master Aerator

«Аквасистема»

Аэратор КТВ Аквасистема — точеная модель от российского производителя Строймет.Он хорошо зарекомендовал себя на рынке, прост в установке и исправно функционирует много лет.

Монтаж кровельных аэраторов

Каждый тип аэраторов имеет свои особенности и способы установки, которые подробно описаны в инструкции к ним.

Установка коньковых аэраторов

Этот вид аэраторов самый простой в установке, но в связи с тем, что его необходимо устанавливать по всей длине конька, нужно иметь точные размеры кровли и правильно рассчитывать количество устройств. Их рекомендуется устанавливать на крыше с уклоном 12-45 градусов.

Важно! Этот аэратор монтируется исключительно на коньке, что обеспечивает отличную циркуляцию воздуха на чердаке.

Рабочие стандарты:

• В свесах обязательно должны быть отверстия для облегчения потока воздуха.
• Установка устройств по всей длине конька так, чтобы они образовывали единую систему.
• Черепичные коньки обычно кладут поверх аэраторов, чтобы маскировать устройства и не портить внешний вид крыш.

Технология монтажа осуществляется с соблюдением следующих этапов:

1. Дисковой пилой вырезается паз в основании для вентиляции и других нужд системы. Если установлен только 1 аэратор, то отверстие должно располагаться вверху конька, если два — по бокам конька. Прорези делают таким образом, чтобы они отламывались на 30 см от края конька.
2. Коньковая плитка должна располагаться по бокам конька.
3. Все отрезки необходимо сложить друг с другом, например, детали конструктора. Аэратор крепится к крыше с помощью специальных удлиненных гвоздей или саморезов.
4. Профиль аэратора облицован плиткой. Лепестки внахлест.
5. После этого необходимо заделать концы аэратора в местах его соприкосновения с кровлей.

Установка точечных аэраторов

Если нет возможности установить коньковые аэраторы, то их можно заменить на точечные.Их нужно немного больше, но также нужно рассчитать площадь для их монтажа.

Как правило, их используют:

• На кровлях с уклоном менее 12 градусов или на плоских конструкциях.
• Для более эффективной системы вентиляции или в качестве дополнения.

1. Отверстие вырезается по внутреннему зазору воздуховода рядом с аэратором.
2. После этого монтируется юбка аэратора, которая крепится специальными кровельными гвоздями или другим крепежом.
3. Верх юбки оклеен гидроизоляционными материалами.
4. Юбка обклеена битумной черепицей с небольшими надрезами в местах соприкосновения.
5. Поверх юбки надевается сетка аэратора, после чего крепится саморезами. После этого колпачок устанавливается и также фиксируется застежками.

Таким образом, пользуясь советами и инструкциями, можно довольно успешно установить аэраторы любой модели на крышах разного типа. Устройства улучшат влажность в доме, продлят срок службы материалов, из которых сделана кровля.

Аэратор для кровли и его назначение / Paulturner-Mitchell.com

Аэратор для кровли — это устройство, которое служит для удаления влаги и водяного пара с кровельного покрытия. В последнее время все большую популярность приобретает плоская (мягкая) кровля для зданий и сооружений. Однако, устанавливая его, мало кто задумывается о том, что утеплитель, являющийся одним из слоев, со временем накапливает внутри влагу. Именно из-за него на кровле появляются пузыри, и ухудшаются ее теплоизоляционные характеристики.Более того, разрушается и стяжка теплоизоляции. Ремонт таких повреждений достаточно сложный и дорогостоящий. В связи с этим лучше принять меры по предотвращению подобных ситуаций. Здесь помогут аэраторы для плоской кровли, которые удаляют лишнюю влагу и осушают утеплитель.

Внешний вид аэратора

Само устройство выглядит как труба, диаметр которой находится в диапазоне от 63 до 110 миллиметров. Сверху он прикрыт специальным зонтом, основное предназначение которого — не допустить дождя, снега или других атмосферных осадков.

Принцип работы

Принцип, по которому работает аэратор для крыши, довольно прост. Из-за разницы давлений внутри и снаружи крыши в трубе образуется сквозняк. Таким образом, водяной пар, поднимающийся вверх, выводится на улицу раньше, чем успевает нанести малейшее повреждение конструкции кровли.

Разновидности устройства

Аэраторы для кровли бывают двух типов — сплошные и точечные. Первые из этих устройств устанавливаются по всей длине кровли.Из-за того, что они покрыты рубероидом, заметить их постороннему человеку практически невозможно. В связи с этим не портится внешний вид здания или сооружения. Точечный аэратор для крыши выполнен в виде гриба и оснащен вентилятором. Он считается одним из элементов всей системы вентиляции и в определенных местах устанавливается на крыше.

Монтаж кровельного аэратора

Монтаж устройства не очень сложен.Главное знать определенные параметры. В частности, следует учитывать, что между двумя соседними «грибами» должно соблюдаться определенное расстояние — не более двенадцати метров. Кроме того, следует учитывать, что индивидуальные устройства нужно устанавливать на каждую сотку кровли. Если в здании повышенный уровень влажности (например, сауны, бассейны), соответствующие проектные организации устанавливают для них особые условия.

Установка аэратора на крышу производится в четыре этапа.Первым делом делается вырез на крыше окна, размер которого соответствует диаметру трубы. После этого старый влажный утеплитель в месте установки следует померить до нового сухого. Следующим этапом является нанесение специальной мастики на нижнее основание трубы и закрепление шурупами. Наконец, на вентиляционном отверстии создается дополнительный слой гидроизоляции. При установке устройства на старую крышу желательно, чтобы диаметр окна составлял 80 или 120 миллиметров.

выводы

В заключение следует отметить, что аэратор для крыши — это мощная система вентиляции, которая является наиболее эффективной для удаления лишней влаги из всех существующих. Его достаточно легко установить не только на новую, но и на старую крышу. Вместе с тем он довольно прочен и со временем не теряет своих свойств.

Типы систем аэрации: какой тип подходит именно вам?

Опубликовано окт.2017 | Id: BAE-1114

К Кэрол Л. Джонс

В зависимости от конфигурации зернового бункера и использования конструкции, система аэрации должны быть спроектированы так, чтобы воздух проходил через зерно наиболее эффективным и действенным способом возможный. Знание вариантов конструкции систем аэрации поможет вам понять решения при строительстве нового бункера или модернизации существующих бункеров для вентиляции.С надлежащий дизайн и методы управления, системы аэрации могут помочь поддерживать качество вашего зерна.

Существует девять различных типов систем аэрации. Два довольно распространены, два — немного реже, а остальные можно найти в «особых» приложениях.

Наиболее распространенные типы аэрации

Системы положительного давления (толкающие)
Предполагается, что это наиболее часто используемые системы аэрации, особенно в новых установках стальных контейнеров в U. S. Положительное давление или толкающие системы состоят из вентиляторов, нагнетающих воздух в нижнюю часть бункера через воздуховоды или перфорированные фальшпол. Затем воздух удаляется с помощью мощных вытяжных вентиляторов на крыше с пассивным вентиляция на крыше или с помощью комбинации мощных вытяжных вентиляторов и пассивных вентиляционных отверстий или пространство в крыше (рис. 1). Воздух при трении нагревается на несколько градусов через объем зерна, по сравнению с системами отрицательного давления (см. ниже).Но жарко воздух поднимается вверх, и система положительного давления использует этот естественный теплый воздух. движение. Важно, чтобы вытяжные вентиляторы и вентиляторы аэрации были подключены отдельно. поэтому вытяжные вентиляторы включаются перед вентиляторами аэрации. Это помогает снизить вероятность повреждение кровли перепадами давления.

Рисунок 1. Система аэрации с положительным давлением.

Системы отрицательного давления (нагнетания)
В системе отрицательного давления вентиляторы расположены внизу и вытягивают воздух вниз через массу зерна (рис. 2).Никаких вытяжных устройств не требуется, но правильный дизайн пассивных вентиляционных отверстий чрезвычайно важно. Недостаточно вентиляционных отверстий для впуска воздуха мусорное ведро может вызвать обрушение крыши. Обслуживание вентиляционных отверстий чрезвычайно важно в система отрицательного давления по той же причине. Достаточный приток воздуха необходим для система отрицательного давления для правильной работы. Некоторые эксперты сообщают о проблемах, таких как конденсат в верхней части зерновой массы, проходит через все зерно навалом ко дну.Поэтому менеджеры должны уделять пристальное внимание времени работы вентиляторы, поэтому вся эта лишняя влага полностью перемещается через зерно и выходит из него. корзина внизу. Кроме того, мелкие семена, такие как канола, могут содержать больше отрицательных система давления, мелкий материал и мелкие семена можно протягивать через перфорированный настил в пространство под полом. Преимущество системы отрицательного давления заключается в том, что отработанный воздух можно легко контролировать на предмет температуры и CO2 на земле уровень, который позволяет определить, были ли температурные фронты перемещены через зерно намного легче.

Рисунок 2. Система аэрации с отрицательным давлением.

Менее распространенные типы аэрации

Системы подтягивания
Эта система обычно используется на бетонных резервуарах.Вентиляторы расположены наверху конструкции, и они вытягивают воздух вверх через бункер (рис. 3). Эта система не требует вытяжные вентиляторы наверху, но надлежащая конструкция вентиляции и воздуховодов внизу бункер важен, потому что именно здесь воздух должен попадать в бункер. Дополнительное усиление необходим на крыше конструкции для размещения дополнительного веса оборудования. Одним из преимуществ этой системы является то, что она тише, чем большинство систем аэрации, которые может быть большим плюсом в населенных пунктах.

Рисунок 3. Вытяжная система аэрации.

Системы Push-Pull (высокий воздух)
В этой системе вентиляторы расположены как вверху, так и внизу бункера (рис. 4).Это приложение предназначено для бетонных резервуаров с такой же армированной крышей. предназначен для системы подтягиваний. Эта система может быть особенно полезной при хранении зерно с высоким содержанием влаги. Статическое давление уменьшается вдвое по сравнению с отрицательным или отрицательным давлением. система положительного давления. Количество воздуха, подаваемого вентиляторами, может быть намного больше. чем в других конструкциях системы.

Рисунок 4. Система аэрации Push-Pull.

Специальные приложения для проектирования аэрации

Системы с турбонаддувом
Иногда эти системы с положительным давлением рассматриваются как «встроенные» вентиляторные системы или центробежные вентиляторы в линейной конфигурации с осевым вентилятором. Свяжитесь с производителями вентиляторов об их фирменных конструкциях вентиляторов этого типа. Два вентилятора размещаются «последовательно» и при необходимости может увеличивать давление с той же мощностью. Выхлоп от одного вентилятора дует прямо в воздухозаборник другого вентилятора. Вытяжные вентиляторы на крыше необходимо этим системам для удаления влаги. Эти системы дороже, но позволяют хранить зерно с более высокой влажностью.Их можно использовать в любом бетоне. или стальные резервуары.

Системы коллектора
В этих системах используются вентиляторы, проталкивающие воздух через коллекторы в нескольких бункерах (Рисунок 5). Меньше вентиляторов, которые нужно обслуживать, что может сэкономить деньги, но управление система сложнее, а распределение воздуха труднее контролировать.

Рисунок 5. Коллекторная система аэрации на двух бункерах.

Системы с поперечным потоком
Системы с поперечным потоком (Рисунок 6) перемещают воздух от одной стенки бункера через зерно в центр бункера или на другую сторону бункера.Воздуховоды идут вертикально на стенки бункера и воздух выдувается вбок. Статическое давление и мощность вентиляторов меньше в этой конструкции. Однако первоначальная стоимость установки этих систем выше, а обслуживание оборудования сложнее.

Рисунок 6. Поперечная система аэрации.

Системы разгрузки с помощью воздуха (Kanal®)
Эти системы аэрации спроектированы таким образом, что они также помогают в разгрузке резервуара.Пол имеет бетонные каналы, по которым зерно направляется в отстойник (Рисунок 7). Воздух помогает зерно по этим каналам, направляя его в систему регенерации.

Рис. 7. Kanal® или система аэрации с разгрузкой с помощью воздуха.

Системы аэрации временного хранения

Временное хранилище зерна может иметь множество различных конфигураций.Для аэрации для использования в большинстве этих конфигураций необходимы воздуховоды. Плоские складские конструкции относятся к этой категории так же, как и наружные сваи. Самый распространенный вид аэрации в для временных свай на открытом воздухе используются воздуховоды по периметру боковины. Некоторые на открытом воздухе сваи имеют центральную насыпную башню. Воздух может проходить через кучу зерна и подниматься вверх эти башни вентиляторами расположены на вершине башен.Аэрация почти всегда отрицательная давление для наружных свай и может быть положительным или отрицательным давлением для плоских место хранения. В случае свай на открытом воздухе аэрация с отрицательным давлением не только обеспечивает движение воздуха через зерно, но также удерживает брезент на сваях.

Важные соображения

Конструкция оборудования аэрации довольно сложна и должна рассматриваться как «система».” Система аэрации включает в себя вентиляторы, воздуховоды или перфорированный пол, пассивный и / или вентиляционные отверстия с электроприводом, зерно, воздух, проходящий через зерно, и элементы управления (электронный или ручной). Пристальное внимание нужно уделять не только к конструкции этой системы, а также к правильному выбору времени и контролю над аэрацией. система. Обращение к надежному подрядчику системы аэрации может быть лучшим выбором для покупка и установка новых систем аэрации.

Ссылки и другие источники информации

Bledsoe, P., Tiernan TriState Глава: Профилактическое техническое обслуживание и обучение технике безопасности. 2017 г.

Дитц, Дж., «Подача воздуха», Ag Advance, сентябрь 2014 г.

Майлз, К., «Все об аэрации, уроках и практическом использовании для достижения наилучших результатов», Grain Журнал июль / август 2017: стр. 12-17.

Справочник по сушке, обращению и хранению зерна, MWPS-13, третье издание.

Руководство по проектированию систем аэрации сухого зерна, MWPS-29, пересмотренное первое издание 1999 г.

BAE-1102, Системы аэрации для круглых бункеров с плоским дном, Расширение Университета штата Оклахома Сервис, Стиллуотер, ОК.

BAE-1103, Проектирование системы аэрации для круглых бункеров с коническим дном, Государственный университет Оклахомы Консультационная служба, Стиллуотер, ОК.

BAE-1290, Автоматизация и управление для обработки зерна, Расширение Университета штата Оклахома Сервис, Стиллуотер, ОК

Кэрол Л. Джонс, доктор философии, профессор PE
и председатель Бьюкенена
Разработка хранимых продуктов

Была ли эта информация полезной?

Что такое аэраторы для смесителей и зачем их устанавливать?

Если вы когда-нибудь откручивали конец смесителя на кухне или в ванной или прощупывали его пальцем, возможно, вы обнаружили устройство с небольшим металлическим диском-экраном — аэратор для смесителя.Аэратор — это важная функция, которая улучшает физическую работу смесителя и повышает удобство использования смесителя. Узнайте, почему аэратор крана иногда неправильно понимается как прежде всего фильтрующее устройство. Кроме того, узнайте о многих других важных целях аэратора и о том, почему вы определенно хотите, чтобы он был в вашем смесителе.

Что такое аэратор для смесителя?

Аэратор для смесителя — это маленькое круглое устройство, которое можно навинтить на кончик смесителя для создания более однородного пара без брызг. Аэраторы обычно создают смесь воды и воздуха, делая поток более плавным. Как правило, стандартный аэратор крана ограничивает поток воды до 1,8 или 2,2 галлона в минуту.

Манжета с двойной резьбой позволяет навинчивать аэратор на смеситель по часовой стрелке или против часовой стрелки.

По желанию, пластиковый или металлический диск с отверстием в центре может быть включен в качестве ограничителя потока. При установленном ограничителе потока можно ожидать, что поток упадет до уровня экономии воды 1.5 галлонов в минуту. Некоторые сверхводосберегающие ограничители даже снижают расход до 0,5 галлона в минуту.

Поскольку аэратор для смесителя обычно поставляется в собранном виде, его нужно только навинтить на конец смесителя. Смеситель должен иметь внутреннюю резьбу, поскольку большинство аэраторов имеют наружную резьбу.

Аэраторы для смесителей впервые появились в домах в конце 1940-х годов в качестве дополнительных устройств, которые уменьшали разбрызгивание и улучшали вкус воды за счет подачи кислорода. Сегодня аэраторы для смесителей являются стандартными компонентами почти всех смесителей для кухни и ванной комнаты.Однако вы также можете приобрести отдельные аэраторы для смесителей и установить их на смесители, в которых нет аэраторов.

Для чего нужен аэратор для смесителя?

Если снять аэратор и постучать по нему вверх дном, можно освободить небольшой кусочек песка или окалины, образовавшийся внутри труб. Хотя аэратор фильтрует мусор, это не его основное предназначение. Скорее, аэратор для смесителя улучшает поток воды и делает ее более мягкой на ощупь. Добавляя в воду мелкие пузырьки, аэратор для смесителя позволяет крану работать дольше при меньшем расходе воды.

• Создает более широкий поток воды
• Уменьшает разбрызгивание воды в бассейне
• Помогает экономить воду, делая поток воды более продуктивным
• Можно дополнительно сэкономить воду, если установлен аэратор, задерживающий поток
• Пузырьки активируют мыло быстрее, экономя мыло и вода
• Делает воду более мягкой на ощупь
• Придает питьевой воде более легкий и свежий вкус
• Фильтрует осадок

Аэратор не нужен и может даже оказаться контрпродуктивным для некоторых внешних смесителей (например, для садовых шлангов), смесителей для душа или ванны или смесителей для подачи воды для стиральных машин.

Как заменить аэратор смесителя

Аэратор смесителя можно легко заменить или установить с помощью всего двух простых инструментов: плоскогубцев и полотенца. Плоскогубцы для язычков и пазов (Channellock — одна из таких марок) — лучший тип плоскогубцев для этого проекта. Полотенце должно быть маленького размера, так как вы будете использовать его в качестве защитного приспособления при наложении плоскогубцев на аэратор крана.

1. С помощью полотенца очистите внутреннюю резьбу крана.
2. Убедитесь, что аэратор полностью собран.В аэраторе смесителя особенно должна быть шайба, чтобы предотвратить утечку.
3. Вставьте аэратор в конец смесителя, пока нити не защелкнутся.
4. Вручную до упора ввинтите аэратор в кран по часовой стрелке.
5. Оберните полотенце вокруг аэратора смесителя и затяните гаечным ключом.
6. Включите воду на полный объем для проверки.

Подсказка

Не затягивайте аэратор слишком сильно, иначе вы рискуете сорвать резьбу на смесителе или аэраторе.

Как очистить аэратор крана

Очистка аэратора крана может иногда улучшить поток воды, удалив осадок, накипь или другие частицы песка из сетчатого фильтра. Даже если ваш поток воды удовлетворительный, вы должны чистить его не реже двух раз в год, чтобы поддерживать свежесть воды.

1. Закройте пробку раковины, чтобы не потерять детали в канализацию.
2. Снимите аэратор крана и положите его на чистое полотенце.
3. Разобрать аэратор, если возможно.
4. Замочите аэратор в белом уксусе на час.
5. Удалите уксус и промойте пресной водой.
6. Замените аэратор на кране и включите воду для проверки.

Очистка питьевой воды — Аэрация — Питьевая вода и здоровье человека

ЭФФЕКТИВНО ПРОТИВ: Обработка воды аэрацией эффективна для управления растворенными газами, такими как радон, двуокись углерода, некоторыми проблемами вкуса и запаха, такими как метан и сероводород, а также летучими органическими соединениями, такими как МТБЭ или промышленные растворители. Он также эффективен для осаждения растворенного железа и марганца. Аэрация повышает pH воды.

НЕ ЭФФЕКТИВНО ПРОТИВ: Аэрация не эффективна для удаления тяжелых металлов или патогенных (вызывающих болезни) организмов, таких как бактерии и вирусы.

Использование аэрации

Аэрация — это поточный процесс на входе, который снижает концентрацию летучих органических соединений. Аэрация также удаляет растворенные газы, такие как сероводород, метан и радон.

Аэрация окисляет растворенное железо, хотя образующиеся частицы железа могут загрязнять набивочный материал в некоторых устройствах для аэрации.

Как работает аэрация

Аэрация заключается в пропускании большого количества воздуха через воду с последующим выпуском воздуха наружу. Воздух вызывает выделение растворенных газов или летучих соединений из воды. Воздух и загрязнители, выпущенные из воды, удаляются. В случае железа и марганца воздух заставляет эти минералы переходить из растворенного состояния в твердое и выпадать в осадок из раствора. Затем вода может проходить через фильтр, задерживая частицы железа и марганца.

Устройства аэрации варьируются от простых открытых сборных резервуаров, которые позволяют растворенным газам диффундировать в атмосферу, до более сложных систем аэрации, в которых колонна или башня заполнены насадочным материалом. Когда вода проходит через упаковочный материал, выделяются газы.

Обычно после обработки требуется регулировка давления воды. Это предполагает установку насоса после очистного устройства для распределения воды по дому.

Типы аппаратов аэрации

Три типа устройств аэрации, используемых в домашних условиях, — это аэраторы с насадочной колонной, многоступенчатые аэраторы с диффузными пузырьками и аэраторы с распылителем.

Башенный аэратор с насадкой

Эта система имеет башню высотой до 10 футов, заполненную упаковочным материалом. Этот упаковочный материал может иметь размер от дюйма до 3 дюймов и может быть керамическим или пластиковым. Нет убедительных доказательств того, что один тип упаковочного материала лучше другого.В целом, однако, чем меньше размер отдельных частей определенного типа, тем выше эффективность удаления, но тем выше затраты энергии на перекачивание воздуха.

В этой системе вода падает с верхней части градирни под действием силы тяжести, в то время как воздух выдувается из нижней части устройства в направлении, противоположном потоку воды. Летучие загрязнители переносятся в воздух, поднимаясь к вершине башни и выходя наружу.

Аэратор диффузно-пузырьковый

Аэратор с диффузными пузырьками имеет несколько камер и диффузор, через который дует воздух.Диффузор создает мелкие пузырьки, которые поднимаются через воду, когда она течет из камеры в камеру. Эти пузырьки переносят летучие химические вещества через вентиляционную систему в наружный воздух. Чем больше камер имеет система, тем больше контакт воздух-вода. Некоторые диффузионные пузырьковые аэраторы имеют переключатель высокого поплавка, который подает сигнал тревоги, когда камеры находятся в опасности затопления.

Аэратор-распылитель

Распылительная аэрация удаляет низкие уровни летучих загрязнителей, особенно радона.В системе аэрации распылением вода поступает через верхнюю часть устройства и выходит через распылительные головки в виде мелкого тумана. Очищенная вода собирается в вентилируемом резервуаре под распылительными головками. Радон и другие летучие загрязнители выбрасываются наружу.

Воздухозаборники для аэратора можно размещать как снаружи, так и внутри дома. Избегайте мест, где есть влага, плесень, запахи или частицы в воздухе. В помещениях дома воздухозаборник должен находиться на высоте не менее 30 см от пола и, желательно, около потолка.Если дом имеет «герметичную» конструкцию, расположение внутреннего воздухозаборника может привести к созданию вакуума внутри дома. Это предотвратит надлежащую вентиляцию продуктов сгорания системы отопления, если не будет обеспечен источник свежего воздуха. Если воздухозаборник находится за пределами дома, он должен быть достаточно высоким, чтобы избежать выбросов загрязняющих веществ от таких устройств, как газонокосилки, воздуходувки, автомобили, выхлопные газы котлов, а также брызг из водостока с крыши и садовых шлангов. Воздухозаборник также необходимо располагать подальше от места выпуска отработанного воздуха в системе аэрационной обработки.На воздухозаборнике можно установить воздушный фильтр, чтобы воздух оставался чистым. Необходимо принять меры для предотвращения попадания животных и насекомых во всасываемый воздух.

Отработанный воздух из аэратора необходимо утилизировать вне дома. Отработанный воздух влажный и содержит более высокую концентрацию загрязнителя, который был удален из воды. Место отвода отработанного воздуха должно находиться выше карниза крыши. Разместите вентиляционное отверстие подальше от окон и с подветренной стороны преобладающего направления ветра. Трубопровод отработанного воздуха должен включать изготовленную вентиляционную крышку, предотвращающую попадание пыли, птичьего помета, мелких животных и других бактериальных опасностей.Туман будет переноситься из аэратора в линию отвода отработанного воздуха, и также может образоваться конденсат. Как воздухозаборник, так и отработанный воздух должны иметь уклон для отвода влаги. Соединения линии отработанного воздуха должны быть герметичными внутри дома, чтобы предотвратить утечку опасного газа.

Обслуживание систем аэрации

Независимо от качества приобретенного оборудования, оно не будет работать удовлетворительно, если оно не обслуживается в соответствии с рекомендациями производителя по техническому обслуживанию, очистке и замене деталей.В аэраторах с насадочной колонной и аэраторами с диффузными пузырьками необходимо проводить техническое обслуживание воздуходувок путем периодической смазки двигателя и замены воздушных фильтров. Ведите журнал для записи результатов испытаний воды, технического обслуживания и ремонта оборудования. При эксплуатации системы аэрации необходима соответствующая вентиляция. Резервуары и поддоны необходимо время от времени чистить, так как осаждаемая сера, сульфид железа, ржавчина и водоросли накапливаются. Дренажная линия с клапаном на поверхность земли упрощает промывку резервуара один или два раза в год.

Прочие рекомендации для систем аэрации

Убедитесь, что система установлена ​​и работает в соответствии с инструкциями производителя. После установки повторно протестируйте как сырую воду (перед обработкой), так и очищенную воду в государственной сертифицированной лаборатории, чтобы убедиться, что система работает должным образом и удаляет загрязнения. Продолжайте проверять качество как сырой, так и очищенной воды ежегодно или чаще (ежеквартально или раз в полгода), если в сырой воде присутствуют высокие уровни загрязняющих веществ.Частое тестирование поможет определить, насколько хорошо работает система очистки и может ли потребоваться техническое обслуживание или замена компонентов.

Если в воде повышенный уровень растворенного железа или марганца, процесс аэрации может вызвать образование ржавчины и других твердых частиц, вызывающих окрашивание сантехники и одежды, если не установлен фильтр последующей обработки, задерживающий твердые формы железа и марганца. С другой стороны, если неочищенная вода, поступающая в птичник, содержит повышенный уровень железа и марганца в твердой форме осадка, может потребоваться установка фильтра до того, как вода попадет в систему аэрации.

Бактериальная слизь может расти в аэраторах, требующих постоянного или периодического хлорирования. Хлорирование может окислять железо и вызывать его выпадение в осадок, что требует использования фильтра для удаления частиц железа. Преимущество аэрации состоит в том, что не требуется утилизация или регенерация обрабатывающей среды. Это особенно важно, когда обрабатываемый загрязнитель может представлять собой проблему удаления опасных отходов, таких как радон.

Обычно требуется повторное повышение давления в очищенной воде.Это предполагает установку насоса после очистного устройства для распределения воды по дому.

Системы аэрации обычно дороже других систем очистки воды. Чаще всего они используются в ситуациях, когда уровни летучих соединений чрезвычайно высоки. Если концентрация летучих соединений ниже 1 миллиграмма на литр или если уровни радона ниже 5000 пикокюри на литр, активированный уголь может быть более экономичным методом лечения.

Еще одним соображением является продолжительность лечения.Если источник воды загрязнен только временно, аэрация может быть более сложной системой, чем это необходимо, и активированный уголь может быть более подходящим.

Вопросы, которые следует задать перед покупкой

Перед покупкой устройства для очистки воды протестируйте воду в государственной сертифицированной лаборатории, чтобы определить наличие загрязняющих веществ. Это поможет определить, является ли аэрация эффективным методом лечения в данной ситуации. См. «Вопросы, которые следует задать перед покупкой системы очистки воды» для получения дополнительной информации.

По материалам: Wagenet, L., K. Mancl, and M. Sailus. (1995). Очистка воды в домашних условиях . Северо-восточная региональная сельскохозяйственная инженерная служба, пристройка кооператива.
