В этой статье мы дадим вам ряд полезных советов, которые следует учесть, устанавливая радиостанцию в машину. Итак, для того, чтобы автомобильная рация хорошо работала, крайне важно её правильно установить, подключить к антенне и питанию. Чаще всего место для радиостанции в автомобиле не предусмотрено. Поэтому в комплект каждой автомобильной рации входит специальный крепежный кронштейн и монтажная скоба. Так как для рации вредна любая вибрация, кронштейн надо закреплять на жесткой и ровной поверхности.

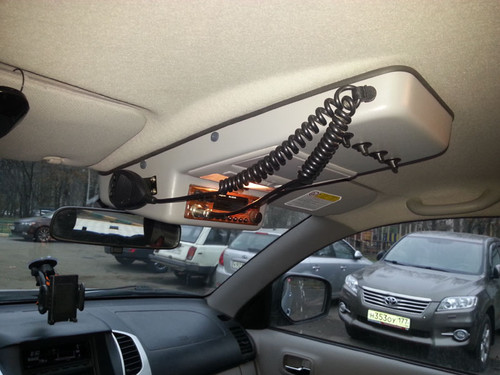

Монтаж рации.
Не надо забывать и о том, что задняя панель рации должна вентилироваться, а панель с динамиком нельзя прижимать, чтобы не заглушить звук. Радиостанция CB устанавливается в машине в таком месте, чтобы она не мешала и не отвлекала от управления автомобилем. Чаще всего их устанавливают в гнездо приемника, сбоку водительского сиденья, иногда на панели приборов.
Подключение питания.
Прежде всего, во избежание короткого замыкания отсоединяем электросистему от аккумулятора. Далее черный «отрицательный» провод от рации присоединяем к «массе» машины. Красный «положительный» напрямую к блоку предохранителей. Для того чтобы радиостанция выключалась автоматически при выключении зажигания, Вам нужно подключить кабель питания к контактам замка зажигания.
Установка антенны.
Наибольшей популярностью пользуются антенны CB диапазона с вертикальной поляризацией и круговой диаграммой направленности типа Ground Plane (используется для мобильных объектов). Минимальная длина антенны должна равняться четверти длины рабочей волны. Однако длинную антенну не хочется водружать на свой автомобиль, поэтому производители укорачивают ее размер и компенсируют его удлиняющей катушкой, которая расположена в основании или на середине хлыста.
Антенны бывают на магнитном основании и врезными.
Преимущество антенны на магнитном основании заключается в том, что её можно легко спрятать внутрь машины на время стоянки, а магнит обеспечит надежное крепление при быстрой езде и тряске. Лучше всего устанавливать антенну в наивысшей точке автомобиля в центре поверхности (середина крыши), которая выбрана для установки.
Настройка.
Осталось настроить антенну с помощью КСВ — метра. Для этого изменяем длину штыря (укорачивание или наращивание), добиваясь коэффициента стоячей воды (КСВ), близкого к единице. После этого проверяем КСВ на соседних каналах. Если он меняется, следовательно, антенна работает.
Если Вы сомневаетесь в своих силах в установке или настройке автомобильной рации, обращайтесь за помощью по телефону: +7 499 372-00-72. Мы рады будем вам помочь решить любую проблему!
Полезная статья? да (39) / нет (10)
Товары, относящиеся к данной статье
Комментариев к статье: «Установка рации в автомобиль.» — 0 (шт.
)
Написать комментарий
Ваше Имя:
Ваш комментарий:
Введите код, указанный на картинке:
Все статьи
Как запитать радиостанцию в автомобиле
По просьбам трудящихся выкладываю короткую статью по правилам подключения аппаратуры связи гражданского диапазона (и не только) в автомобиле. Написать этот небольшой обзорный материал нужно было бы раньше, да и информации, в общем-то, достаточно, но все не доходили руки.
В принципе, все просто, но соблюдение нижеописанных правил позволит Вам получить максимум от выбранной и установленной аппаратуры связи. Избежать потенциально возможных проблем, вроде сильного ухудшения связи по причине наводок со стороны бортовой сети автомобиля. Вся информация лично проверена на практике.
Общие принципы
Схематически, способ запитки от бортовой сети рации и усилителя представлен на рисунке ниже (спасибо ci-bi.com), рисунок я несколько изменил и сделал более общим, но придумывать что-то более подробное смысла нет, иллюстрация отличная.
Красным и черным цветом показаны провода питания рации и усилителя. Голубым – ВЧ кабели соединяющие антенну и усилитель, усилитель и рацию.
- Питание радиостанции должно осуществляться от аккумулятора автомобиля отдельным проводом. Тянем от аккумулятора только один плюсовой провод, минус тянуть не нужно. На протянутый провод рядом с аккумулятором устанавливаем предохранитель, чтобы в случае не запланированного замыкания плюсового провода на массу не произошло его возгорание и соответственно пожар в машине. Штатный предохранитель радиостанции при этом ликвидировать не нужно. Номинал подкапотного предохранителя выбираем из рекомендаций ниже.
- Минус радиостанции подключаем непосредственно к кузову в месте установки проводом минимальной длины. Масса должна быть надежной, это важно. Идеально использовать для этого какие-нибудь шпильки вваренные в кузов.
- Допускается подключение радиостанции и усилителя к аккумулятору двумя проводами (плюс и минус). При этом нужно помнить, что длина проводов в этом случае должна быть одинакова и на минусовую клемму рядом с аккумулятором тоже необходимо установить предохранитель.
Плюсовой и минусовой провода необходимо свить вместе, получив витую пару. Но такой метод более трудо- и материально-затратен и если Вы уверены в надежности бортовой сети своего автомобиля и его кузов не представляет собой гнилое, дырявое ведро, то лучше избрать классический способ подключения. - Усилитель, если планируется его использование необходимо запитывать точно также как и радиостанцию (плюс с аккумулятора, минус с кузова). Можно использовать тот же самый провод от аккумулятора, однако сечение его должно быть больше чем для питания одной лишь радиостанции, конкретные цифры ниже.
- Для управления усилителем, если он установлен в труднодоступном месте, в цепь его питания можно включить реле для оперативного включения/выключения. Для этого можно использовать обычное реле стартера от автомобилей ВАЗ или ГАЗ, рассчитанное на ток 20-40А. Распиновка и способ подключения такого реле показана на рисунке.
Плюсовой и минусовой провода необходимо свить вместе, получив витую пару. Но такой метод более трудо- и материально-затратен и если Вы уверены в надежности бортовой сети своего автомобиля и его кузов не представляет собой гнилое, дырявое ведро, то лучше избрать классический способ подключения.Выбор сечения проводов и номиналов предохранителей для питания рации и усилителя
Провода лучше всего использовать медные, многожильные типа ПВ-3 и им подобных.
- Радиостанция, без усилителя. Длина питающего провода менее 2,5 м – 1 мм.кв, если длина более 2,5 м, то – 1,5 мм.кв, подкапотный предохранитель 5-10А.
- Радиостанция, с усилителем 100 ватт (KL203, КП101-12, 747). Длина питающего провода менее 2,5 м – 1,5мм.кв, более 2,5 м – 2,5 мм.кв. подкапотный предохранитель 15-20А
- Радиостанция, с усилителем 150-200 ватт (SG200, KL300, KL400). Длина питающего провода менее 2,5 м – 3 мм.кв, более 2,5 м – 4 мм.кв, подкапотный предохранитель 25-30А.
- Радиостанция, с усилителем 280-400 ватт (SG400, KL500, 797). Длина питающего провода менее 2,5 м – 4,5 мм.кв, более 2,5 м – 6 мм.кв, подкапотный предохранитель 40-50А.
Предохранитель у аккумулятора лучше всего использовать флажковый, как во всех современных автомобилях. Найти их не сложно, равно как и колодки к ним.
В случае использования предохранителей 40-50А, лучше всего использовать предохранители для питания авто акустики.
Питания радиостанции и усилителя одним или двумя проводами?
Поскольку существует несколько мнений на счет правильности подключения, одним или двумя проводами, то от себя скажу, что, в принципе, возможны оба варианта. Но в каждом конкретном случае нужно принимать решение исходя из особенностей конкретного автомобиля. Иногда проблемы с помехами и саовозбуждениями не удается решить при помощи одной схемы подключения и тут может помочь альтернативная.
Преимущества подключения только одним проводом к АКБ
- Тянем только один провод от аккумулятора.
- Используем только один предохранитель у аккумулятора.
- Нет проблем с отключением массы от АКБ, при таком подключения не образуется петля заземления через антенный кабель.
- Такое подключение не чувствительно к синфазными помехам, а противофазные замечательно давятся встроенным в радиостанцию фильтром.
Недостатки подключения только одним проводом к АКБ
- Иногда, особенно на ржавых кузовах сильно б/у автомобилях и в некоторых других случаях, когда кузов автомобиля не может служить полноценным проводником постоянного тока возможны всякие спецэффекты. В этом случае лучше использовать альтернативную схему подключения минуса непосредственно к АКБ.
Преимущества подключения двумя проводами к АКБ
- Проистекают из недостатков подключения минусового провода к кузову. При использовании двух проводов мы изолируемся от дефектов и особенностей проводимости кузова конкретного автомобиля.
Недостатки подключения двумя проводами к АКБ
- При правильно установленной антенне, на честной массе, и отключении массы, например выключателем массы от АКБ образуется земляная петля, и если забыть включить массу, то при попытке завести двигатель весь стартерный ток потечет через оплетку кабеля антенны.
- Необходимо устанавливать дополнительный предохранитель, на провод, идущий к минусовой клемме аккумулятора.
- Необходимо тянуть второй провод к АКБ
- При таком подключении образуется земляная петля между аккумулятором и радиостанцией, обладающая своей резонансной частотой и при неблагоприятных условиях вполне способная собирать помехи с бортовой сети и окружающего пространства.
И помните, правильное питание – залог корректного функционирования аппаратуры. Некоторые станции очень капризны в отношении правильного и стабильного питания, пример тому MegaJet MJ-555, которая при недостаточном напряжении будет глючить. Кроме того, правильно запитанное оборудование связи в гораздо меньшей степени подвержено помехам которые способна генерировать бортовая сеть автомобиля и прочее оборудование, вроде китайских зарядников, блоков питания дешевых регистраторов и прочий электронный хлам в который китайцы в целях экономии не поставили соответствующие фильтры ради удешевления.
Всем удачи, 55, 73!
