Установка парапетного газового котла

Парапетные, или как их иногда называют, бездымоходные, газовые котлы позволяют организовывать отопление в помещениях, где изначально установка газовых отопительных приборов не предусматривалась, и в силу этого не предусмотрены дымоходы.

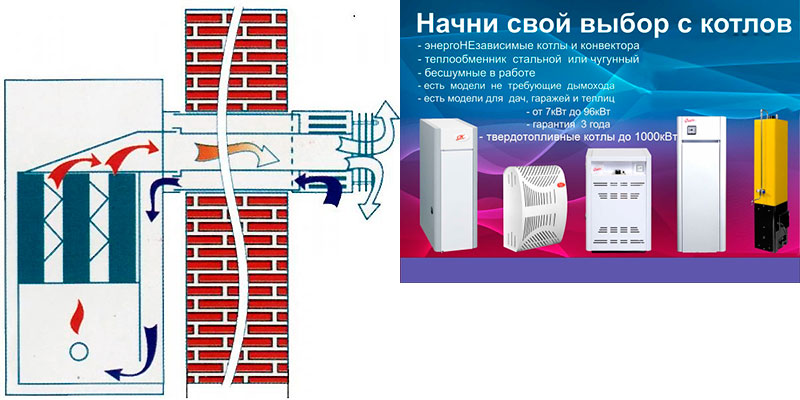

Рисунок 1. Принципиальная схема парапетного котла: 1 — котел; 2 — патрубок воздуховода; 3 — секция воздуховода; 4 — патрубок дымохода; 5 — секция дымохода; 6 — кожух защитный газохода.

Это делает котлы парапетного типа единственным типом котлов, доступным для организации отопления в неприспособленных для этого помещениях, например, в квартирах многоквартирных домов, в гаражах или дачных домиках.

Способствуют популярности и скромные габариты таких устройств. Еще одной особенностью парапетных котлов является то, что они оснащены закрытой камерой сгорания, сущность которой состоит в том, что камера сгорания парапетного котла сообщается с окружающей средой исключительно за пределами отапливаемого помещения. Это исключает возможность поступления в помещение самого природного газа или продуктов его сгорания, что существенно повышает безопасность их эксплуатации (Рис. 1. Принципиальная схема парапетного котла.).

Рисунок 2. Схема монтажа парапетного котла.

Как правило, котлы парапетного типа имеют мощность в пределах от 6 до 40 кВт. Коэффициент полезного действия таких газовых котлов несколько ниже, относительно других типов газовых установок, что на практике почти незаметно. Парапетные газовые котлы не нуждаются в подключении к источнику электроэнергии. Отдельные их модели имеют конвекционные отверстия, что позволяет не устанавливать радиаторы в помещении, где расположен сам котел (Рис. 2, 3. Внешний вид парапетных котлов.).

Содержание

1. Выбор места для установки котла парапетного типа
2. Подготовка к монтажу
3. Непосредственно установка котла
4. Резюме по установке

Выбор места для установки котла парапетного типа

Котлы парапетного типа устанавливаются только в нежилых и неслужебных помещениях, т. е. в жилых комнатах и кабинетах их устанавливать нельзя, но они вполне могут располагаться в кухнях, холлах, коридорах и пр. подсобных помещениях. Постоянного наблюдения газовые котлы этого типа не требуют.

Парапетные газовые котлы устанавливаются только на наружной стене здания таким образом, чтобы вблизи от места их установки не находились сгораемые элементы конструкций. Если стена включает в себя сгораемые элементы, то расстояние от трубы до таких элементов должно составлять не менее 20 см, а сами эти элементы должны быть защищены огнеупорным материалом со стороны трубы и газового котла. На самом фасаде не должно быть сгораемых элементов ближе 30 см от трубы. Если такие элементы есть, то они либо удаляются, либо защищаются огнеупорным материалом.

Труба не должна выходить в лоджию, на балкон, под навес и тем более в подъезд или арку. Стоит сразу позаботиться о том, чтобы труба не мешала прохожим, если котел установлен на небольшой высоте относительно земли, и не выбрасывала продукты сгорания в окно соседям.

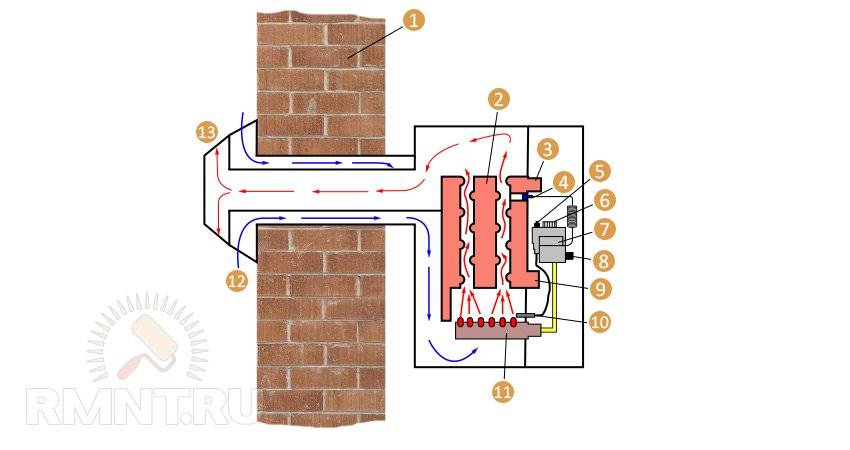

Рисунок 3. Схема устройства парапетного котла.

Для котлов мощностью до 7 кВт допускается располагать трубу в 25 см от окна в любом направлении и 50 см в стороны, если мощность котла выше. Если котел располагается на первом этаже, то высота установки трубы над поверхностью земли не должна быть меньше 0,5 м, если в месте вывода трубы нет прохода людей, если же проход людей есть, а мощность котла превышает 7кВт, высота расположения трубы должна составлять не менее 2,2 м. Также труба не должна выходить под приточным вентиляционным отверстием ближе 2,5 м или рядом с ним ближе 0,6 м для котлов мощностью 7 кВт и не ближе 1,5 м — если мощность газового котла свыше 7 кВт. Под балконами и иными элементами, выступающими более чем на 0,4 м, допускается располагать трубу котла парапетного типа не ближе 2 м (если мощность газового котла свыше 7 кВт — 3 м), карнизами и прочими элементами, выступающими менее чем на 0,4 м — не ближе чем в 0,3 м (если мощность газового котла свыше 7 кВт — 1,5 м).

Поскольку коаксиальная труба требует периодического контроля и обслуживания, то выбирать место установки газового котла следует таким образом, чтобы была возможность организации доступа к трубе.

Около газового котла внутри помещения не должно быть легковоспламеняющихся элементов интерьера (занавесок, гардин, драпировок) мебель и электробытовые приборы не должны устанавливаться к нему вплотную или ближе 30 см.

Органы управления самого газового котла, регулировочная и запорная арматура подключенных к котлу трубопроводов должны быть доступны для осмотра и управления, для чего перед передней панелью должен быть проход шириной не менее 1 м.

Вернуться к оглавлению

Подготовка к монтажу

Рисунок 4. Схема установки парапетного котла: 1 — патрубок воздуховода; 2 — секция воздуховода; 3 — котел; 4 — уплотнитель; 5 — болт М6; 6 — прижим; 8 — патрубок дымохода; 10 — гайка М8; 11 — шайба 8; 12 — защита дымохода; 13 — проушина; 14 — шпилька М10; 15 — гайка М10; 16 — шайба 10.

Самое первое, с чего следует начать подготовку к монтажу, — это ознакомиться с подробной инструкцией по установке устройства и приобрести все то, что необходимо для установки котла и его присоединения к отопительной системе: арматуру, фитинги, крепеж и т. п.

Следующий этап подготовки — это подбор инструмента. Для проделывания отверстия в каменной стене понадобится как минимум перфоратор, а лучше перфоратор с алмазной коронкой, соответствующей по диаметру трубе воздуховода (у котлов «Атон» диаметр воздуховода составляет 240 или 270 мм). Если коронки нет, можно обойтись и буром малого диаметра, длины которого достаточно для прохождения стены. Если работать без коронки, то тогда понадобится лопатка, причем если работать придется высоко, там где с улицы не подобраться, то лопатка нужна будет длиной в толщину стены. Понадобятся сверла по камню диаметром, соответствующим элементам крепления устанавливаемого котла.

Также понадобятся ключи (в частности, разводной ключ) и отвертки сообразно крепежу, прилагаемому к котлу и соединениям с трубопроводами.

Для удаления покрытия со стены понадобятся нож, шпатель, губка и таз, если стена покрыта обоями, или другой соответствующий инструмент.

Из измерительного инструмента понадобятся уровень и линейка, скорее всего, понадобится угольник. Понадобится, разумеется, карандаш или маркер для разметки.

Средства индивидуальной защиты: очки, маска, виброзащитные перчатки, возможно, что и наколенники.

Вернуться к оглавлению

Непосредственно установка котла

Схема установки перегородки на кожух дымохода.

Далее производится установка самого газового котла (в связи с громадным разнообразием котлов в продаже, последовательность шагов в каждом конкретном случае может отличаться от приведенной) (Рис. 4. Схема установки парапетного котла.).

Если стена в месте установки котла имеет горючее покрытие, то это покрытие следует удалить как минимум на площади, соответствующей проекции газового котла на стену.

Сообразно выбранному месту установки котла проделывается отверстие в стене под коаксиальную трубу. Если отверстие сверлится алмазной коронкой, то сверлится в размер с уклоном приблизительно 1:100 в сторону улицы. Если отверстие под воздуховод делается буром малого диаметра и лопаткой, то на стене изнутри помещения размечается круг, диаметром равный воздуховоду и по окружности высверливаются отверстия с таким шагом, чтобы перемычки между отверстиями составляли около сантиметра. После эти перемычки выбиваются лопаткой. Вполне возможно, что внутреннюю поверхность полученного таким образом отверстия придется несколько подравнять лопаткой.

https://1popechi.ru/www.youtube.com/watch?v=45jcaAZcQCQ

Следует быть внимательным и предусмотреть то, что высверленный (выдолбленный) материал может упасть, следовательно необходимо, в случае если работы ведутся не на первом этаже, обеспечить отсутствие посторонних в том месте, куда может упасть кусок камня.

В полученное отверстие устанавливается труба воздуховода и надежно в нем фиксируется. На этом этапе следует проконтролировать соответствие уклона трубы требуемому. Для стены в полтора кирпича наружный край трубы должен быть на 4 мм ниже внутреннего. Крепление трубы осуществляется согласно инструкции производителя котла.

На стене, отталкиваясь от положения уже закрепленной трубы воздуховода, размечают отверстия для системы крепления котла. К стене крепятся крепежные элементы, на которые впоследствии будет навешен котел, или прикреплен, если напольный.

Внутрь трубы воздуховода устанавливаются патрубки воздуховода и дымохода.

https://1popechi.ru/www.youtube.com/watch?v=17mBGnqUuKI

Котел согласно инструкции по установке навешивается на стену или устанавливается на полу в надлежащем положении.

Патрубки дымохода и затем воздуховода прикрепляются к корпусу газового котла согласно инструкции производителя.

С наружной стороны стены, если это предусмотрено конструкцией, на выступающий конец воздуховода устанавливается защитный кожух и закрепляется согласно инструкции производителя.

Монтируются подводные секции водопровода, если предусмотрено использование котла в составе системы отопления, а не самостоятельно.

Регулируется подача воздуха таким образом, чтобы обеспечить ровное и стабильное горение газа в камере сгорания без перезапусков котла. Это можно сделать на свой страх и риск, но крайне желательно, чтобы при этом присутствовал представитель газового хозяйства.

https://1popechi.ru/www.youtube.com/watch?v=oCRBHHlPllQ

К котлу присоединяются водоразборная арматура, трубы и прочие элементы отопительной системы.

В любом случае запуск котла парапетного типа в эксплуатацию возможен только при участии работника газового хозяйства.

Вернуться к оглавлению

Резюме по установке

Как видите, ничего невыполнимого или особо сложного в установке своими руками парапетного котла нет. И если подходить к этому вопросу с должными терпением и аккуратностью, то положительный результат непременно будет достигнут.

Парапетные газовые котлы для отопления частного дома – как выбрать, как работают

Обновлено: 05.07.2019 Дмитрий Черкасов 9 мин.

Парапетные газовые котлы хорошо вписываются в небольшие помещения. Это отличный выход тогда, когда невозможно подключить прибор с дымоотводом. Так решается проблема обогрева небольших домов, квартир, производственных помещений.

Пример устройства прибора

Из чего состоит и как работает котел

Парапетные газовые котлы для отопления небольшого частного дома отлично обогревают жилье. Невозможность подсоединения к стандартному типу дымохода не влияет на производительность аппаратуры. Перед установкой стоит изучить конструкцию прибора, принцип его работы, чтобы система после сборки работала без сбоев.

Составные элементы

В камере сгорания сжигается топливо для нагревания в теплообменнике жидкости, циркулирующей по трубам и радиаторам.

Топливо подается через газовую горелку, оборудованную клапаном.

Корпус выполнен из стали, из него выведен патрубок под забор свежего воздуха с одновременным отведением продуктов горения.

Некоторые производители в общий комплект добавляют детали для сборки коаксиального дымохода для того, чтобы можно было вывести трубу в любом месте.

Принцип действия

Нагревательный аппарат начинает свою работу с активации пилотной горелки посредством пьезорозжига, отчего начинается активная подача газа к горелке.

Горение газа

Внутри котла раскаленные газы направляются к теплообменнику, разогревают теплоноситель.

При эксплуатации котлов одноконтурного типа разгоряченный воздух выходит сквозь конвекционные отверстия на самом корпусе, которые прикрыты декоративными решетками.

Жидкость внутри трубопровода нагревается не более +90 ºС, при максимальном значении срабатывает датчик, газовый клапан перекрывает подачу газа. Когда система остывает, клапан открывается, подается газ, горелка вновь начинает работать.

При прекращении подачи топлива пилотная горелка погасает. Система начинает действовать только с помощью пьезорозжига.

Виды газового оборудования для отопления

Отопительные котлы различаются по размерам, объему КПД, степени нагрева, мощности, типу камеры сгорания, способам вывода продуктов горения.

Котел  с дымоходом

При установке дымохода то трубу необходимо вывести в строго вертикальном положении вверх. При монтаже соблюдаются требования безопасности. Высота дымоотвода зависит от типа конструкции котла.

Холодный воздух поступает к горелке изнутри здания через поддувало, поднимается к топке, где поддерживается горение. Сила пламени, интенсивность сгорания регулируются шириной открытия дверцы.

Размещать такие котлы необходимо только внутри отдельных помещений. К котельным предъявляется ряд требований. Например, нормативы по площади, наличие дверей, окна, оборудование хорошей вентиляции.

Система турбины

Турбинное устройство отличается герметично закрытой топочной камерой, которая не вытягивает воздух из комнаты м предотвращает риск отравления газами.

Сама турбина становится вентиляционной системой принудительного характера, полностью выводящей продукты сгорания из камеры.

Воздухообмен происходит через коаксиальный дымоход, который выводится через отверстие в ближайшей стене. Можно его установить строго горизонтально или поднять вверх, но первый вариант эффективнее.

Коаксиальная конструкция – это две трубы, между которыми остается расстояние. Через эту прослойку происходит подача свежего воздуха через низ к топке, а сквозь меньшую трубу выходят газы.

Наконечник защищает трубу от попадания мусора, мелких животных или птиц.

Такие котлы выделяются за счет максимального уровня КПД, иногда превышающего 100%.

Оборудование разжигается от электрической искры, поэтому котел должен быть подключен к электросети.

Парапетный котел

Отличие парапетного котла от турбинного в том, что воздух поступает в аппарат не принудительно.

В остальном оборудование имеет много сходств, например, закрытое топочное пространство, установку коаксиальных дымоотводов.

Плюсы и минусы

Достоинства парапетных котлов:

1. Не нужно подключать к электросети. Автономная система работает от аккумулятора, а топливо поставляется из газопровода, или к системе подсоединяются баллоны.
2. Такие котлы легче устанавливать, подключать, они не требовательны к уходу. Для регулирования работы системы на них установлены необходимые датчики, контроллеры.
3. Устройство аппарата несложное, что упрощает задачу технического обслуживания.
4. Универсальная техника может стать источником тепла для отопительной системы из труб и радиаторов, или индивидуальным средством обогрева за счет конвекционных окошек.
5. Оборудование устанавливается в небольших помещениях (малогабаритная квартира, небольшой частный дом или дача). Разместить его можно там, где удобнее. Существуют напольные, навесные разновидности. Такие приборы компактны.

Конвекционные отверстия



При работе системы из комнаты не забирается воздух, так как он поступает в топку извне через коаксиальную трубу.

Недостатки:

1. Слабое внутреннее давление, которое требуется искусственно увеличивать циркуляционным насосом.
2. Вероятность обледенения дымохода при сильных морозах.

Подробный обзор модели парапетной установки можно посмотреть в следующем видео:

Особенности монтажа газового котла парапетного типа

Котлы приобретаются только в специализирующихся на газовом оборудовании магазинах. Продавец по первому требованию должен предъявить лицензию, все документы на аппаратуру, сертификаты.

Установка парапетного котла начинается с получения разрешения от органов местной власти на монтаж газовой техники, ее подключение.

Требования и нормативы СНиП

Установка газового оборудования выполняется в помещении, стены и пол которого отделаны негорючими материалами. Между котлом и стеной должен остаться зазор не менее 2 см.

При установке оборудования в деревянном здании необходимо выполнить обшивку стен огнеупорными материалами, препятствующими тлению, горению. Используется картон из минеральной ваты, керамическая плитка, небольшой слой асбеста с покрытием листа из металла. Можно нанести штукатурку, но потребуется слой не менее 3 см.

Пример помещения по СНиПам

Ставить аппарат разрешается только на специальную подложку, сделанную из негорючего материала. На деревянные перекрытия укладывают устойчивую к высоким температурам плитку или огнеупорный кирпич. По контуру всего котла делаются выступы не менее 10 см.

Согласование работ, технические условия

Установка газовой колонки разрешена только после согласования. Ограничения, несоблюдение которых влечет отказ:

1. Установка котла разрешена только в нежилых помещениях, которые отгорожены от остальных комнат хорошо закрывающейся дверью.  Ограничения на установку оборудования в ванной или санузле сняты.
2. Котельная должна быть не менее 4 м², оборудованном вентиляцией.

Мощность агрегата должна соотноситься с площадью обогрева, чтобы обеспечить полноценное отопление.

Если эти требования соблюдены, можно приступать к оформлению документов.

Проектирование

На этапе подготовки документов на разрешение готовят технический план газификации дома.

Проект должна учитывать марку счетчика, содержать подробную информацию об используемом котле, схему подключения системы, оборудования котельной со всеми дополнительными приборами.

Пример проекта

Заказывать проект можно только у компаний, имеющих лицензию на этот вид деятельности, но лучше всего это сделать в организации, которая занимается поставкой газа населению. План монтажа оборудования будет выполнен со строгим соблюдением всех требований. Это снижает риск возникновения непредвиденных ситуаций в будущем, когда система будет подключена к газопроводу.

Получение разрешения от Горгаза

Выдача одобрения производится после регистрации. Оформляются ТУ на подсоединение к магистрали с указанием предполагаемого объема потребления топлива, прикладывается проект газификации от аккредитованной компании. Остается добавить документы с разрешением Ростехнадзора и техпаспорт устанавливаемой аппаратуры.

Согласование проходит около 90 дней. В случае выявления ошибок высылается отказ с предписаниями на устранение недостатков. После поправки документы подаются повторно.

Место для монтажа: рекомендации по установке оборудования

Парапетный котел устанавливается в кухне, подсобном помещении, ванной или санузле.

Трубу для отведения дыма нельзя выводить на балкон, лоджию, навес, подъезд или другую постройку. Необходимо поставить дымоход так, чтобы он не мешал другим людям, а выводимые по нему продукты горения не попадали в окна других квартир.

Нельзя размещать рядом шторы, мягкую мебель, т.е. то, что легко воспламеняется.

Монтажные работы, подключение к системе

Этапы монтажа нагревателя:

1. В стене проделывается отверстие под дымоотводную трубку.
   Для этого используется алмазный бур диаметром 2,4-2,7 см.
2. Устанавливаются части трубы, которые не соединяются напрямую с котлом. Средняя часть размещается таким образом, чтобы стыки или швы были за пределами стены, а не внутри вырезанного пространства.
3. Дымоход делается под небольшим уклоном наружу вниз, чтобы конденсат не накапливался, а стекал со стенок трубы.
4. Если котел навесного типа, то под него фиксируют крепежные элементы. Под напольную модель делают разметку.
5. При монтаже двухконтурного агрегата собирается водопроводная система и устанавливается труба для вывода отработанных газов.
6. Ставится внутренний патрубок от трубы для отвода дыма, монтируется основной котел.
7. Подсоединяются выводы газа, воды, патрубки, циркуляционный насос.

Коаксиальный дымоход

Завершающим действием становится пробный запуск системы с проверкой на наличие утечек.

Возможные проблемы

Одна из проблем – обледенение коаксиального патрубка снаружи дома при сильных заморозках. Некоторые хозяева пытаются счищать наледь, совершая ошибку: можно повредить трубу, и тогда придется ее менять. Правильным решением будет разжигание котла и топка на минимальном огне, затем постепенно увеличивается мощность пламени. В этом случае труба равномерно прогреется, а лед растает.

Промерзший дымоход

Предотвратить забивание теплообменника грязью и мусором можно, установив фильтр и периодически меняя основные вкладыши, накапливающие грязь.

Иногда порывы сильного ветра могут проникать в дымоход, отчего пламя тухнет. Огонь гаснет и от нехватки газа, поэтому необходимо срочно искать причину, которая может быть в утечке.

Периодически требуется проведение сервисного обслуживания, так как датчики постепенно выходят из строя, а детали изнашиваются.

Рейтинг среди производителей

Среди всех изготовителей газовой техники стоит выбирать проверенные торговые марки.

На первом месте по качеству находятся компании: «Electrolux», «Fondital», «Beretta», «Alphatherm Beta», «Attack», «Alphatherm Delta».

Среди Российских производителей наибольшее доверие получили: «Титан N», «Лемакс Лидер ГГУ-ч», «Siberia КЧГО». Отличная продукция у компаний «Гелиос», «Данко» и «Конорд».

Отзывы и комментарии

Отзывы владельцев парапетного оборудования можно посмотреть на официальном сайте производителя или тематических форумах.

Чаще всего люди довольны оборудованием, которое много лет работает без поломок.

Даже требование периодической замены деталей не омрачает впечатления. За счет повышенного КПД экономится топливо, прибор постепенно окупается.

Не стоит пытаться установить газовый прибор без разрешения. Кроме штрафных санкций, возникает опасность отравления или взрыва. Лучше подождать и получить одобрение, чем рисковать здоровьем, жизнью и домом.

Наглядный пример установки прибора своими руками в следующем видео:

Средняя оценка

оценок более 0

Поделиться ссылкой

что это такое, правила установки, виды и цены

Главная / Газовые котлы

Назад к

Опубликовано: 26. 07.2019

Время чтения: 4 минуты

0

10 76

Многие владельцы котлов понятия не имеют, что такое парапетный котел есть, хотя им давно пользуются. Этот современный агрегат относится к классу энергоэффективных устройств и отводит дымовые газы с помощью коаксиального дымохода, вмонтированного в сквозное отверстие в стене здания.

Агрегаты оборудованы закрытой топкой, допускается их установка в небольших помещениях. Поскольку кислород, необходимый для горения, не берется из жилого помещения, он не опасен. Отопительный агрегат настолько компактен, что легко поместится даже на кухне под подоконником.

• 1 Что такое парапетный котел
• 2 Принцип работы парапетного газового оборудования
• 3 Виды и цены
• 4 Установка парапетного котла

Что такое парапетный газовый котел?

Газовые котлы Парапет – отопительные агрегаты, сочетающие в себе черты атмосферных и турбированных моделей. Они полностью энергонезависимы, но оснащены закрытой камерой сгорания.

Особенностью этой конструкции является использование коаксиального дымохода, который соединяется с задней частью агрегата и выходит на улицу. Выделение дыма и поступление свежего воздуха происходит в результате конвекционных процессов.

При пуске котла в работу в помещении отсутствуют запахи, нет даже следов копоти и других продуктов горения I.

Кроме того, в помещении не выгорает кислород, что позволяет поддерживать микроклимат в нормальном состоянии.

Еще одной особенностью парапетных котлов является возможность их использования в качестве самостоятельных нагревательных элементов. В нижней части корпуса есть специальные отверстия, через которые выходит горячий воздух.

Циркулирует в помещении и обеспечивает в нем заданную температуру.

Установка котла в доме: нормы СНиП

Перед монтажными работами необходимо получить все разрешительные документы. Самостоятельный монтаж не только незаконен, но и небезопасен (особенно если устройство будет эксплуатироваться в многоэтажном доме).

Основные требования и нормы к газовому оборудованию прописаны в СНиП 42-01-2002 «Газораспределительные системы». Также много требований можно прочитать в СНиП «Газоснабжение» 2.04.08-87. Этот документ сегодня уже не актуален, но по-прежнему содержит полезную информацию.

Чем отличается от обычного?

Основным отличием парапетных моделей от обычных котлов является возможность получения повышенной безопасности за счет энергонезависимой конструкции и отсутствие воздействия на внутреннюю атмосферу жилых помещений.

Если обычный атмосферный котел потребляет окружающий воздух, активно сжигая кислород и требуя постоянной вентиляции, то парапетные модели полностью изолированы и не нарушают режим воздухообмена .

Еще одно отличие – возможность самостоятельно нагревать воздух, что роднит парапетный котел с печкой.

Требования к котлу: критерии выбора

Для безопасности и удобства использования требуется правильный выбор основного компонента системы отопления. Для этого необходимо ознакомиться с его разновидностями, так как отличия могут быть как в функционале, так и в начинке устройства.

Основные критерии:

• приемлемое место установки;
• питание устройства;
• материалы, из которых изготовлен нагреватель, количество контуров;
• вспомогательные автоматические устройства безопасности;
• необходимость устройства сопряжения.

Все эти критерии взаимозависимы. Недоступность необходимого участка приводит к установке агрегата с меньшей, чем необходимая, мощностью. Необходимость подогрева дополнительных объемов воды для хозяйственных нужд заставляет приобрести двухконтурный котел.

При выборе важно учитывать необходимость технического обслуживания. Если поблизости нет специальных мастерских, то придется искать дополнительные опции или устанавливать более простую в обслуживании. Функциональность становится главным условием при выборе оборудования.

Плюсы и минусы

К преимуществам парапетных котлов можно отнести :

• отсутствие потребления электроэнергии;
• внутренний воздух не используется, дополнительная нагрузка на систему вентиляции отсутствует;
• нет необходимости подключения к общему дымоходу;
• низкий расход топлива;
• экономичность, практичность, устойчивость к внешним нагрузкам.

К недостаткам моделей можно отнести :

• установка требует проделывания в стене отверстия диаметром от 25 до 31 см;
• установка возможна только у наружной стены;
• нет возможности обеспечить полнофункциональное управление и защиту узлов и частей агрегата (для энергонезависимых моделей).

Несмотря на недостатки, парапетные котлы высоко оценены пользователями. Спрос на них постоянно растет.

Почему котел дует ветром и что делать в этом случае

Продувка может свидетельствовать о нарушении соединения дымохода и автоматики, чаще это говорит об отсутствии ветрозащиты на оголовке. Однако в целом задувание ветром пламени горелки — существенная и наиболее известная проблема парапетников, из-за чего они так и не снискали сверхпопулярности.

Как правило, кожух коаксиального дымохода, изготовленный на заводе, уже имеет специальную вставку, защищающую от порывов ветра. Если его нет в комплекте, то придется поискать подходящий дефлектор или изготовить его самостоятельно: придать оцинкованному стальному листу нужную форму, а затем прикрепить его к оголовку с помощью пресс-шайб или заклепок.

Заводская ветрозащита и пример самоделки от владельцев.

Когда котел после установки защиты все же затухнет, дальше уже что-то делать бессмысленно: можно, конечно, продолжать ставить новые головки и дефлекторы, надстраивать изгибы коаксиальной трубы, снимать вертикальные дымоход, но тогда теряется весь смысл в установке парапетной модели.

Устройство

Конструкция парапетного узла практически полностью повторяет конструкцию любого энергонезависимого котла.

Теплоноситель поступает в первичный (основной) теплообменник, где получает высокую температуру и поступает на трехходовой клапан (смесительный узел). В нем к горячей жидкости добавляется более холодная «обратка», в результате чего температура системы отопления принимает заданные режимом параметры.

В двухконтурных моделях перед поступлением в трехходовой клапан теплоноситель проходит через вторичный теплообменник, где готовится ГВС.

Отличие заключается в строении камеры сгорания и дымохода, которые не характерны для таких устройств. …Для удаления дыма используется коаксиальная двойная труба, через наружную полость которой поступает свежий воздух, а внутренняя — дымоход.

Воздух всасывается в закрытую камеру сгорания и обеспечивает процесс сгорания. Он расширяется от нагрева и вытесняет дым и другие газы, возникающие при сгорании топлива. Некоторые модели оснащены двумя отдельными трубками, одна из которых подает воздух, а другая отводит дым.

Эта опция позволяет усилить конвекцию и стабилизировать процессы движения газа.

Как рассчитать минимально необходимую мощность

В большинстве случаев для определения мощности (Q) используется упрощенная формула, где 1 * кВт тепловой энергии.

• * Ориентировочные теплопотери кирпичного дома с потолками 2,7 м из средней климатической зоны России.

Например, для жилого дома площадью 120 м2, расположенного в Московской области, минимально необходимая мощность парапетного газового котла составит Q=120÷10×1=12 кВт.

Также рекомендуем делать резерв 15–20% мощности, чтобы долго не эксплуатировать теплогенератор на пределе, т.е. для одного и того же объекта Q≈14-15 кВт. Также, если речь идет о двухконтурной модели, то на обеспечение горячего водоснабжения придется добавить около 15–20%, в сумме получится, что Q≈16–17 кВт.

В квартире площадью 120 м2 (не угловой) потери тепла априори меньше на 10-15%, поэтому для агрегата с одним контуром Q≈12,5-13 кВт, с двумя Q≈14,5-15 кВт.

Как точно рассчитать требуемую мощность котла Индивидуальный расчет, формула и поправочные коэффициенты

Просмотры

Существуют разные варианты конструкции парапетных котлов, которые можно условно разделить по специфическим характеристикам.

По способу установки :

• стена. Устанавливается навесным способом на наружную (несущую) стену. По условиям установки имеют ограничения по массе и мощности;
• этаж. Напольный. Если он деревянный, необходима негорючая подставка. У них нет ограничений по массе, габаритам и мощности.

Через источник питания :

• энергозависимый. В конструкции предусмотрены агрегаты, требующие использования электроэнергии – циркуляционный насос. электронная плата управления и др.;
• энергонезависимый. Работают только на механическом управлении. Хороший выбор для отдаленных поселков и районов с перебоями в электроснабжении.

По набору функций :

• одноконтурный. Способны обеспечить только нагрев теплоносителя;
• двухконтурный. Параллельно с отоплением теплоносители способны готовить горячую воду для бытовых нужд.

ПРИМЕЧАНИЕ!

Большинство пользователей отдают предпочтение одноконтурным напольным моделям, которые показывают наибольшую эффективность.

Основные отличия и характеристики

Котлы парапетные могут иметь 1 или 2 контура — для отопления и горячего водоснабжения

Доступны различные модели для напольного и настенного монтажа, левостороннего и правостороннего исполнения. В зависимости от назначения они оснащаются одним контуром — только для отопления или двумя — для дополнительного нагрева воды для бытовых нужд. По уровню управления устройства бывают автоматическими и ручными. Для работы автоматики требуется электричество. Если он исчезает, котел выключается. Ручные изделия практически не зависят от внешних условий и могут работать даже от газового баллона. Горелка включается и выключается термопарой и постоянно горящим фитилем.

Принцип работы

Работа парапетного котла мало чем отличается от нормальной работы газоконвекционных установок.

Горелка нагревает теплоноситель, который отдает часть энергии на приготовление ГВС или выводится в контур отопления после приготовления в трехходовом кране .

Здесь нет никаких изменений. Специфической особенностью является способность котла выполнять функцию конвектора, что позволяет не устанавливать радиаторы в помещении, где находится агрегат.

Кроме того, используется особый способ подачи воздуха и дымоудаления. При розжиге горелки в верхней части камеры сгорания создается избыточное давление воздуха, заставляющее его выбрасываться вместе с дымом наружу.

При этом в нижней части образуется вакуум, который создает подсос свежего потока через наружную часть коаксиальной трубы. Это создает разницу давлений, подобную той, которая используется в обычных печах.

Позволяет использовать закрытую камеру сгорания без турбовентилятора .

ВАЖНО!

В некоторых конструкциях дымоход и воздухозаборный патрубок выполнены отдельно, но это не меняет принципа работы.

Можно ли сделать котел своими руками

Мастера, желающие сэкономить, изготавливают котлы отопления самостоятельно. Основной материал для этого — газовый баллон или колонка.

В обоих случаях требуются точные чертежи устройства. Основным элементом здесь является газовый баллон объемом 50 литров. Внутри основания размещена полая трубка для забора воздуха (сопло) вместе с поршнем и приспособленным к нему кругом, почти охватывающим диаметр цилиндра. К кругу приварены дугообразные лопасти, которые будут образовывать вихрь (турбуляторный завихритель). Для котла из газового баллона необходимо наличие дымохода и насоса для циркуляции теплоносителя.

Так же можно сделать отопление небольшой площади от газового котла. Для этого придется отключить регулятор давления воды, добавить насос для ее циркуляции, обеспечить вентиляцию помещения и отрегулировать гидравлическую стрелку. В этом случае вам придется постоянно контролировать работу котла от газовой колонки, так как все регуляторы нормальной работы прибора отключены.

Рейтинг ТОП-5 парапетных газовых котлов

Парапетные котлы лишены многих недостатков настенных моделей, поэтому их ассортимент постоянно увеличивается.

Рассмотрим самые популярные модели:

Лемакс Патриот-12,5

Напольный энергонезависимый парапетный котел отечественного производства. Мощность агрегата 12,5 кВт … Подходит для помещений до 125 кв.м.

Основные характеристики агрегата :

• КПД — 87%;
• температура охлаждающей жидкости — 80°;
• давление в системе — до 2 бар;
• расход газа — 0,75 м3/час;
• размеры — 595х740х360 мм;
• вес — 50 кг.

Котел одноконтурный, но возможно подключение внешнего котла. Это позволит получить полноценную линию ГВС.

Лемакс Патриот-20

Котел напольный парапетный производства Таганрогского завода. Мощность агрегата 20 кВт, поэтому площадь помещения не должна превышать 200 кв.м .

Выполняется только основная задача — подогрев теплоносителя. При необходимости расширения функционала следует приобрести и подключить внешний накопительный бойлер.

Параметры котла :

• КПД — 87%;
• температура охлаждающей жидкости — 80°;
• давление в системе — до 2 бар;
• расход газа — 1,2 м3/час; габариты
• — 670х790х400 мм;
• вес — 67 кг.

Пользователи и специалисты отмечают низкий расход топлива, что повышает КПД агрегата и позволяет существенно сэкономить.

Лемакс Патриот-16

Еще один пример бытовой отопительной техники. Напольный парапетный котел 16 кВт предназначен для использования в помещениях до 160 кв. м.

Как и другие модели серии Патриот, это одноконтурный агрегат со стальным теплообменником.

Его характеристики :

• КПД — 87%;
• температура охлаждающей жидкости — 80°;
• давление в системе — до 2 бар;
• расход газа — 0,95 м3/час; габариты
• — 670х790х400 мм;
• вес — 67 кг.

Агрегаты серии Патриот мощностью 16 и 20 кВт представляют собой одинаковую конструкцию, только одна из моделей имеет искусственно заниженную производительность.

Лемакс Патриот-10

Продукт инженеров из Таганрога. Парапетный котел мощностью 10 кВт подойдет для загородного или частного дома площадью до 100 кв.м .

• КПД — 87%;
• температура охлаждающей жидкости — 80°;
• давление в системе — до Бар;
• расход газа — 0,6 м3/час; габариты
• — 595х740х360 мм;
• вес — 50 кг.

ПРИМЕЧАНИЕ!

Надежность и низкий расход топлива делают парапетные котлы Lemax Patriot наиболее удачным выбором для всех пользователей.

ATON Compact 12.5E

Котел газовый парапетный украинского производства. Мощность модели 12,5 кВт, а площадь обслуживания до 160 кв.м. Энергонезависимый блок, предназначенный для напольного монтажа.

Основные параметры котла:

• КПД — 90%;
• температура охлаждающей жидкости — 90°;
• давление в системе — до 1,5 бар;
• расход газа — 1,39 м3/час; габариты
• — 630х700х275 мм;
• вес — 50 кг.

Агрегат оснащен теплообменником из нержавеющей стали и предохранительным газовым клапаном.

Как узаконить установку котла

Для установки газового отопления необходима документация. У вас должно быть в наличии:

• договор поставки газа;
• декорированный газовый счетчик.

При наличии первых двух пунктов начинается выбор котла. Перед установкой также необходимо:

1. Внести изменения в техпаспорт дома в БТИ.
2. Подать заявку в газовую службу на создание проекта.
3. Установить котел, обратиться в специнспекцию по монтажу газопровода и пуско-наладке.
4. Получить разрешение после заключения специалиста.

Достоинство

Парапетные котлы очень маленькие

1. Наличие закрытой камеры сгорания. Благодаря этому устройство становится универсальным. Его можно монтировать в квартире, ведь нет необходимости в дымоходе и трубах на крыше. В квартире такой котел лучше разместить у наружной стены на кухне. А если в этой комнате есть свободная площадь под подоконником, то и котел можно разместить там.
2. Широкий ассортимент. Пределы мощности представленных в продаже модификаций следующие: 15 – 40 кВт. Это позволяет подобрать вариант для помещений разной площади.
3. Возможность применения для получения горячего водоснабжения. Для этого нужна двухконтурная модель.
4. Установка котла никак не повлияет на ваши счета за электроэнергию.
5. Компактность размеров.
6. Корпус имеет современный дизайн. По этой причине бойлеры хорошо вписываются во многие интерьеры.
7. Приемлемые цены.
8. Возможность самостоятельной сборки.
9. Может быть настроен для работы на пропан-бутановой композиции. Такая необходимость обычно возникает, когда нет возможности подключиться к магистральной газовой сети.

Эти котлы имеют и некоторые недостатки:

1. Они подвержены влиянию погодных условий. Например, их может сдуть сильный ветер. Поэтому часто перед дымоходом ставят ветрозащиту.
2. Скромная мощность. С ними крайне сложно качественно отапливать помещения внушительной площади. Эта техника больше подходит для задач отопления в небольших домах и квартирах.
3. Чувствительность к дефектам, которые могут возникнуть при установке коаксиального дымохода.

Топовые модели

Прежде чем купить двухконтурный парапетный газовый котел, необходимо разобраться, какой производитель лучше. Это поможет значительно сократить не только количество моделей, но и понять, какого качества будет продукция. Согласитесь, проще сравнить несколько лучших моделей:

• Модель Житомир-М АДГВ 15 СН, созданная Артемом, надежный прибор с КПД 92%. Стоимость доступного агрегата находится в районе 18-20 тысяч рублей.
• Котел «Термакс-С 12Е», разработанный под торговой маркой Termomax, имеет КПД 90% и способен отапливать помещения площадью 120 кв.м.
• Устройство Slim 2.300 Fi, разработанное бреднями Baxi, представляет собой двухконтурный котел с регулируемой мощностью от 14,9 до 29,7. Агрегат подходит для помещений площадью 140-160 кв.м. Девайс относится к дорогому сегменту, цена устройства колеблется от 120 до 140 тысяч рублей.
• Модель ecoCompact VSC D INT 306/4-5 190L, разработанная немецким брендом Vaillant, представляет собой надежное, но дорогое устройство, способное обогреть площадь 150-170 кв.м. Агрегат оснащен бойлером на 190 литров.

Если вам нужен бюджетный и качественный котел, вы можете выбрать одну из житомирских моделей, созданных брендом Артём.

Исход

Газовые котлы парапетного типа – лучшее решение для квартиры или небольшого дома. Широкий модельный ряд позволяет подобрать оптимальное решение как по качеству, так и по цене. Правильно подобранный прибор будет обеспечивать теплом долгие годы.

Важно знать, как правильно установить парапетный газовый котел в здании. На видео показаны все тонкости установки отопительного оборудования.

Лучшие производители котлов

На рынке систем отопления много популярных производителей из Европы, России, Кореи, Китая и т.д. В ассортименте каждого бренда есть удачные и эффектные модели, но чаще всего такие агрегаты относятся к дорогому сегменту. Естественно, качество европейского оборудования намного выше, чем у китайских систем отопления, но и цена соответственно выше.

Особенности техники разных производителей:

• Корейская компания Navien выпускает недорогие устройства и большое количество запчастей к ним. Конечно, качество самых дешевых устройств компании невысоко, но в дорогом сегменте можно найти несколько хороших моделей.
• Baxi — известный итальянский производитель. Котлы компании отличаются своей функциональностью и надежностью, несмотря на то, что большая часть агрегатов собирается в Китае.
• Отечественный бренд Лемакс выпускает много хороших парапетных котлов, отличающихся невысокой ценой и приемлемым качеством. Комплектация оборудования чуть ниже европейских стандартов, но стоимость компенсирует этот недостаток.
• Известный бренд Ariston также производит неплохие системы отопления. Технология компании выделяется своей экономичностью и качеством.
• Немецкий бренд Vaillant – известный производитель отопительного оборудования премиум-класса. Если позволяют средства, то стоит отдать предпочтение парапетным котлам этой фирмы.
• Некоторые устройства словенской компании Protherm по качеству и надежности могут сравниться с агрегатами Baxi. Стоимость газовых котлов компании значительно ниже, чем у итальянского бренда.
• Компания Артем – известный украинский бренд, выпускающий недорогие и надежные котлы.

Многие российские и украинские компании занимаются разработкой и производством систем отопления, но лишь немногие из них создают качественное оборудование.

Какой газовый котел самый экономичный Газовый котел Bosch 6000 какой он

Принцип работы

Пьезорозжиг для котла
Цикл работы данного оборудования включает следующие этапы:

1. При запуске пользователь может активировать пилотная горелка. Используется пьезорозжиг.
2. Газ автоматически подается на основную горелку. Он активирован.
3. Очень горячие выхлопные газы поступают в теплообменник. Вода нагревается.
4. Когда котлы не подключены к сети отопления, подача горячего воздуха осуществляется через специальные отверстия. Они называются обычными и располагаются на корпусе устройства. Они закрыты декоративными решетками.

Схема:

1. Теплоноситель (чаще всего вода) в теплообменнике достигает 90 градусов. При достижении крайних значений срабатывает датчик. А газовый клапан перекрывает подачу топлива.
2. Теплообменник охлаждается. Датчик работает наоборот. Подается топливо и начинается работа основной горелки.

В случае отключения газа запальная горелка и сам котел выключаются. Для возобновления работы используется пьезорозжиг.

Устройства одно- и двухконтурные

Котлы «Парапет» выпускаются стандартной прямоугольной формы, одно- и двухконтурные, лево- и правосторонние, что делает их монтаж простым и удобным.

Одноконтурные предназначены только для отопления. Они оснащены пластинчатым теплообменником, который обеспечивает скорость теплообмена между пламенем газовой горелки и теплоносителем.

В двухконтурном парапетном котле предусмотрен дополнительный медный змеевик, обеспечивающий дом горячим водоснабжением. Нагрев воды происходит только проточным способом. Если использовать накопительный бак, то размеры оборудования значительно увеличатся, что сделает невозможным его установку в обычной квартире.

Печи, бойлеры и кондиционеры — Коммерческие

Это руководство было разработано, чтобы помочь вам в ваших усилиях по установке новых или замене существующих печей, бойлеров или кондиционеров. Перед возведением, установкой, расширением, изменением, ремонтом, удалением, преобразованием или заменой любой механической системы, если это регулируется механическим кодексом, или выполнением такой работы, необходимо сначала подать заявку в Департамент городского строительства и получить необходимое разрешение. . Работа без разрешения может выполняться в нерабочее время Города, в выходные или праздничные дни только в случае, если работа носила аварийный характер, разрешение должно быть запрошено в течение 48 часов с момента выполнения этой аварийной работы. Ниже приводится информация о том, что необходимо предоставить городским властям, соответствующие строительные нормы, сборы за разрешение и необходимые проверки. Эти руководящие принципы ни в коем случае не являются всеобъемлющими, но они определяют наиболее важные требования, связанные с проектами такого типа. Пожалуйста, ознакомьтесь с этой информацией и позвоните в Департамент строительства города Уитон с вопросами.

Связанные документы
Просмотрите веб-ссылку DSIRE, чтобы определить, соответствует ли ваш проект требованиям для каких-либо программ энергосбережения или скидок. Обратите внимание, что эти программы могут измениться и/или истечь.

Необходимые документы

Следующие документы должны быть представлены для начала рассмотрения вашего проекта:

1. Заявка на получение разрешения на строительство

   Предоставьте заявку на получение разрешения на строительство, которая включает: адрес объекта, описание работ, подрядчика(ов) , общая стоимость выполняемых работ, контактная информация соискателя разрешения и т. д.

2. Требования к подрядчику

   См. Требования к подрядчику.

3. Листы с информацией о продукте

   Предоставьте две (2) копии информации производителя о печи, котле и/или кондиционере.

4. Расчет теплоты/потери (для паровых котлов)

   Предоставьте «Расчет тепло/потери», подготовленный лицензированным специалистом.

5. Механический Comcheck

   Чтобы продемонстрировать, что блок (блоки) HVAC соответствуют Энергетическому кодексу штата Иллинойс, предоставьте оригинал подписанного и запечатанного документа, соответствующего стандарту энергопотребления Mechanical ComCheck. Самая последняя версия ComCheck Министерства энергетики доступна по адресу http://www.energycodes.gov/comcheck/.

ИЛИ

Предоставьте информационный лист производителя, в котором указано, что новые устройства более эффективны , чем существующие устройства.

ПРИМЕЧАНИЕ: Раздел 1 на Comcheck должен быть полностью заполнен:
Строительная площадка — полный адрес;
Владелец — полное имя, адрес и номер телефона Владельца здания, НЕ Арендатора; и
Проектировщик/Подрядчик — полное имя, адрес и номер телефона Проектировщика или Подрядчика.
Заявление о соответствии для ComCheck должно быть подписано и скреплено печатью лицензированного специалиста (т. е. профессионального инженера, инженера, архитектора и т. д.). Издание МЭКС 2018 г. (503.2). Вопросы относительно ComCheck следует направлять нашему эксперту по коммерческому плану по телефону 630-260-2048.

1. Деталь несущего каркаса крыши

   Предоставьте две (2) копии структурных планов каркаса крыши для любой новой установки крышного блока. При замене существующего крышного блока конструктивные планы каркаса крыши требуются только в том случае, если вес нового блока значительно превышает вес прежнего крышного блока.

2. Разрешение на использование улицы (если зона сбора находится в полосе отчуждения города)

   Предоставьте заявку на получение разрешения на инженерные работы вместе с информацией о зоне сбора, включая: график работ, тип и количество баррикад, количество и расположение занимаемых парковочных мест и т. д.

Применимые коды
Город Уитон принял постановлением города или ссылкой на кодекс следующие коды для всего коммерческого строительства в пределах города:

Международный кодекс энергосбережения 2018

Все изменения кодекса в соответствии с местными постановлениями доступны для просмотра на сайте www.wheaton.il.us в соответствующих заголовках разделов Муниципального кодекса (Глава 22, Здания и строительные нормы и правила). Копии этих модификаций и кодов, перечисленных выше, также доступны в Публичной библиотеке Уитона в качестве справочных материалов.

Пожалуйста, обозначьте каждый пункт ниже как «Применимо» или «Неприменимо». При необходимости прикрепите соответствующую документацию.

Информация основана на Международных строительных нормах и правилах издания 2018 г., Международных правилах механического оборудования 2018 г. и других применимых стандартах NFPA.

1. 125-вольтовая, однофазная, 15- или 20-амперная розетка розетка должна быть установлена ​​в доступном месте для обслуживания отопительного, кондиционерного и холодильного оборудования. Емкость должна располагаться на том же уровне и в пределах 7,5 м (25 футов) от отопительного, кондиционерного и холодильного оборудования. Розетка не должна быть соединена со стороной нагрузки средств отключения оборудования.
   Информационное примечание: См. 210.8 для требований к прерывателю цепи замыкания на землю.

   NFPA 70, издание 2017 г. 210.63

2. Датчики дыма должны быть установлены в системах возвратного воздуха с проектной производительностью более 2000 куб. , подключения наружного воздуха или оборудование и приборы для обеззараживания. Исключение: Дымовые извещатели не требуются в системе рециркуляции воздуха, где все части здания, обслуживаемые системой распределения воздуха, защищены зональными дымовыми извещателями, подключенными к системе пожарной сигнализации в соответствии с Международными нормами пожарной безопасности. Система обнаружения дыма в помещении должна соответствовать Разделу 606.4.

   International Mechanical Code 2018 Edition 606. 2.1

3. Воздуховоды , проходящие через огнестойкие конструкции без заслонок. Воздуховоды, проходящие через стены с классом огнестойкости и не требующие в соответствии с настоящим разделом наличия противопожарных клапанов, должны соответствовать требованиям разделов 714.3–714.4.3 Международного строительного кодекса. Воздуховоды, проходящие через горизонтальные узлы, не требующие помещения в шахту и не требующие в соответствии с настоящим разделом наличия противопожарных заслонок, должны соответствовать требованиям Раздела 714.5 Международных строительных норм и правил.

   Международный механический кодекс, издание 2018 г., 607.1.2

   Воздуховоды, проходящие через неогнестойкие узлы. Пространство вокруг воздуховода, проходящего через пол без огнестойкости, должно соответствовать разделу 717.6.3 Международных строительных норм и правил.

   International Mechanical Code 2018 Edition 607.1.2.1

4. Системы воздуховодов  , изготовленные из утвержденных материалов в соответствии с Международным стандартом по механике, которые проходят через полы, не обладающие огнестойкостью, должны быть защищены любым из следующих методов:
   1. Ограждение шахты в соответствии с разделом 713.
   2. Канал соединяет не более двух этажей, а кольцевое пространство вокруг проходного канала защищено сертифицированным негорючим материалом, препятствующим свободному прохождению пламени и продуктов сгорания.
   3. В перекрытиях, состоящих из негорючих материалов, шахта не требуется, если канал соединяет не более трех этажей, кольцевое пространство вокруг проходного канала защищено утвержденным негорючим материалом, препятствующим свободному прохождению пламени и продуктов горения и противопожарный клапан устанавливается на каждой линии этажа.
      Исключение: Противопожарные заслонки не требуются в воздуховодах внутри отдельных жилых домов.

      Международные строительные нормы и правила, издание 2018 г., 717.6.3

      Гибкие воздуховоды и воздушные соединители не должны проходить через какие-либо огнестойкие узлы. Гибкие воздуховоды не должны проходить через стену, пол или потолок

      Международные строительные нормы и правила 2018 г., издание 717.7

      Гибкие воздуховоды , как металлические, так и неметаллические, должны соответствовать разделам 603. 6.1, 603.6.1.1, 603.6.3 и 603.6. 4. Гибкие воздушные соединители, как металлические, так и неметаллические, должны соответствовать разделам с 603.6.2 по 603.6.4.
      603.6.1 Гибкие воздуховоды. Гибкие воздуховоды, как металлические, так и неметаллические, должны быть испытаны в соответствии с UL 181. Такие воздуховоды должны быть перечислены и помечены как гибкие воздуховоды класса 0 или класса 1 и должны быть установлены в соответствии с разделом 304.1.
      603.6.1.1 Длина воздуховода. Гибкие воздуховоды не должны иметь ограничений по длине.
      603.6.2 Гибкие воздушные соединители. Гибкие воздушные соединители, как металлические, так и неметаллические, должны быть испытаны в соответствии с UL 181. Такие соединители должны быть перечислены и помечены как гибкие воздушные соединители класса 0 или класса 1 и должны быть установлены в соответствии с разделом 304.1.
      603.6.2.1 Длина соединителя. Длина гибких воздушных соединителей должна быть ограничена 14 футами (4267 мм).
      603. 6.2.2 Ограничения проникновения соединителя. Гибкие воздушные соединители не должны проходить сквозь стены, пол или потолок.
      603.6.3 Температура воздуха. Расчетная температура воздуха, подаваемого по гибким воздуховодам и гибким воздуховодам, должна быть менее 250ºF (121ºC).

      Гибкие воздуховоды и воздушные соединители должны устанавливаться на минимальном расстоянии от прибора, как указано в инструкциях по установке изготовителя прибора.

      Международный механический кодекс, издание 2018 г. 603.6-603.6.4

5. Установка механических систем не должна ослаблять здание или конструкцию. Если полы, стены, потолки или любую другую часть здания или сооружения необходимо изменить или заменить в процессе установки или ремонта какой-либо системы, здание или сооружение должно быть оставлено в безопасном конструкционном состоянии в соответствии с Международным стандартом по строительству. Код.

   Международный механический кодекс, издание 302.1 2018 г.

Предоставить раскройные листы веса существующих и новых единиц.

1. Противопожарные и дымовые клапаны  должны быть снабжены утвержденными средствами доступа, достаточно большими, чтобы можно было проводить осмотр и техническое обслуживание клапана и его рабочих частей. Доступ не должен нарушать целостность огнестойких узлов. Отверстия для доступа не должны снижать степень огнестойкости сборки. Точки доступа должны быть постоянно идентифицированы снаружи с помощью этикетки с буквами высотой не менее 0,5 дюйма (12,7 мм) с надписью: ПРОТИВОПОЖАРНАЯ/ДЫМОВАЯ ЗАСЛОНКА, ДЫМОВАЯ ЗАСЛОНКА или ПРОТИВОПОЖАРНАЯ ЗАСЛОНКА. Дверцы в воздуховодах должны плотно прилегать и соответствовать требуемой конструкции воздуховодов.

   Международный механический кодекс, издание 2018 г. 607.4

2. Предлагается ли экономайзер?
3. Крышные агрегаты должны быть скрыты от поля зрения . Пожалуйста, свяжитесь с Джимом Козиком по телефону 630-260-2008, чтобы определить, требуется ли проверка.

   Код зонирования Уитона

4. Если оборудование, требующее доступа, или устройства расположены на приподнятой конструкции или на крыше здания таким образом, что персоналу придется подниматься выше 16 футов (4877 мм) над землей, чтобы получить доступ к такому оборудованию или приспособления, должны быть предусмотрены внутренние или внешние средства доступа. Такой доступ не требует преодоления препятствий высотой более 30 дюймов (762 мм) или ходьбы по крышам с уклоном более четырех единиц по вертикали и 12 единиц по горизонтали (33-процентный уклон). Такой доступ не требует использования переносных лестниц. Если для доступа необходимо перелезть через стены парапета, высота измеряется до верха стены парапета. Стационарные лестницы, установленные для обеспечения необходимого доступа, должны соответствовать следующим минимальным проектным критериям:
   1. Боковые перила должны выступать над парапетом или краем крыши не менее чем на 30 дюймов (762 мм).
   2. Расстояние между перекладинами лестницы не должно превышать 14 дюймов (356 мм) по центру. Самая верхняя перекладина должна быть не более чем на 24 дюйма (610 мм) ниже верхнего края люка, крыши или парапета, в зависимости от обстоятельств.
   3. Расстояние между пальцами лестницы должно быть не менее 6 дюймов (152 мм) в глубину.
   4. Между рельсами должно быть не менее 18 дюймов (457 мм).
   5. Ступени должны иметь диаметр не менее 0,75 дюйма (19,1 мм) и выдерживать нагрузку в 300 фунтов (136 кг).
   6. Лестницы высотой более 30 футов (9144 мм) должны быть снабжены смещенными секциями и площадками, способными выдерживать нагрузку 100 фунтов на квадратный фут (488 кг/м2). Размеры площадки должны быть не менее 18 дюймов (457 мм) и не менее ширины обслуживаемой лестницы. На всех открытых сторонах лестничной площадки должно быть предусмотрено ограждение.
   7. Зазор для подъема. Расстояние от центральной линии ступеней до ближайшего постоянного объекта на стороне подъема лестницы должно быть не менее 30 дюймов (762 мм), измеренное перпендикулярно ступеням. Это расстояние должно сохраняться от точки доступа по лестнице до нижней части люка в крыше. Минимальная ширина в свету 15 дюймов (381 мм) должна быть обеспечена с обеих сторон лестницы, измеренной от середины перекладин и параллельно им, за исключением случаев, когда установлены клетки или колодцы.
   8. Требуется посадка. Лестница должна иметь чистую и беспрепятственную нижнюю посадочную площадку размером не менее 30 дюймов (762 мм) на 30 дюймов (762 мм) с центром перед лестницей.
   9. Лестницы должны быть защищены от коррозии утвержденными средствами.
   10. Доступ к лестницам должен быть обеспечен в любое время. Платформы, установленные для обеспечения необходимого доступа, должны иметь ширину не менее 24 дюймов (610 мм) и должны иметь перила, необходимые для сервисных площадок. Исключение: этот раздел не применяется к помещениям группы R-3.

       Международный механический кодекс, издание 2018 г. 306.5

5. Конденсат со всех охлаждающих змеевиков и испарителей должен транспортироваться из выпускного отверстия дренажного поддона в утвержденное место утилизации. Такой трубопровод должен иметь минимальный горизонтальный уклон в направлении сброса не менее одной восьмой единицы по вертикали на 12 единиц по горизонтали (уклон 1 процент). Конденсат не должен сбрасываться на улицу, в переулок или другие места, чтобы причинять неудобство.

   Международный механический кодекс, издание 2018 г., 307.2.1

6. Приборы, установленные не в помещении, должны быть перечислены и иметь маркировку для наружной установки .

   International Mechanical Code 2018 Edition 303.6

7. Дополнения, изменения, реконструкция или ремонт механической системы должны соответствовать требованиям, предъявляемым к новой механической системе, без требования, чтобы существующая механическая система соответствовала всем требованиям настоящего стандарта. Дополнения, изменения или ремонты не должны приводить к тому, что существующая механическая система становится небезопасной, опасной или перегружается. Незначительные дополнения, изменения, реконструкция и ремонт существующих механических систем должны соответствовать положениям, касающимся нового строительства, за исключением случаев, когда такие работы выполняются таким же образом и в том же порядке, что и в существующей системе, не являются опасными и не утверждены.

   Международный механический кодекс, издание 2018 г. 102.4

8. Предоставьте информацию об этапах (включая график работ), чтобы определить, потребуется ли разрешение на использование улицы   .
9. Чтобы продемонстрировать, что блоки HVAC соответствуют Энергетическому кодексу штата Иллинойс, вы ДОЛЖНЫ использовать самую последнюю версию Comcheck Министерства энергетики [в настоящее время самыми последними версиями для «ИЗМЕНЕНИЙ» являются 90.1 (2016) Standard или 2018 ИЭКС]. Оригинал подписанного и запечатанного документа о энергетическом соответствии с механическим оборудованием Comcheck должен быть представлен во время подачи заявки на получение разрешения. http://www.energycodes.gov/comcheck/.

   ИЛИ

   Предоставьте информационный лист производителя, в котором указано, что новый блок более эффективен  , чем существующий блок.

   Международный кодекс энергосбережения 2018

10. Воздухозаборные отверстия должны соответствовать всем следующим требованиям:
    1. Воздухозаборные отверстия должны располагаться на расстоянии не менее 10 футов (3048 мм) от линий участка или зданий на том же участке.
    2. Отверстия для механического и гравитационного забора наружного воздуха должны быть расположены на расстоянии не менее 10 футов (3048 мм) по горизонтали от любого источника опасных или вредных загрязняющих веществ, таких как вентиляционные отверстия, улицы, переулки, автостоянки и погрузочные платформы, за исключением случаев, указанных в пункте 3 или Раздел 501.3.1. Отверстия для забора наружного воздуха разрешается располагать на расстоянии менее 10 футов (3048 мм) по горизонтали от улиц, переулков, парковок и погрузочных площадок при условии, что отверстия расположены не менее чем на 25 футов (7620 мм) по вертикали над такими местами. Если отверстия выходят на улицу или дорогу общего пользования, расстояние должно измеряться от ближайшего края улицы или дороги общего пользования.
    3. Впускные отверстия должны располагаться не менее чем на 3 фута (914 мм) ниже источников загрязнения, если такие источники расположены в пределах 10 футов (3048 мм) от отверстия.
    4. Впускные отверстия в сооружениях в зонах, опасных для затопления, должны располагаться на высоте или выше, требуемой Разделом 1612 Международного строительного кодекса для инженерных сетей и сопутствующего оборудования.

       International Mechanical Code 2018 Edition 401.4

11. При контакте с материалами или атмосферой, оказывающими коррозионное воздействие, должны использоваться металлические трубы и фитинги, покрытые коррозионностойким материалом. Внешние или внутренние покрытия или футеровка, используемые на трубопроводах или компонентах, не должны рассматриваться как повышающие прочность. Город Уитон рекомендует покрасить новые газовые трубы в желтый цвет.

    Международный механический кодекс, издание 2018 г. 403.8

СТАТЬЯ III

ЗОНИРОВАНИЕ РАЙОНОВ И ОБЩИЕ НОРМЫ Настенные установки. Погрузочные доки, контейнеры для мусора или рециркуляции и системы обработки, оборудование и воздуховоды ОВиК (отопление, вентиляция и кондиционирование воздуха), оборудование связи, частные или общественные подстанции, трансформаторы и генераторы, резервуары для хранения, вводы инженерных коммуникаций и счетчики всех зданий ( за исключением отдельных жилых домов на одну семью) должны быть ограждены от всех общественных полос отвода и от любого прилегающего жилого района на уровне земли.

Досмотр может проводиться любым способом, который не мешает безопасной и эффективной работе оборудования и не делает оборудование или устройства недоступными, и является обязанностью владельца собственности.

Установка на крыше. Оборудование HVAC (отопление, вентиляция и кондиционирование воздуха) и воздуховоды, солнечные панели, коммуникационное оборудование и любое другое механическое оборудование, устройства или воздуховоды, установленные на поверхности крыши или выходящие за ее пределы или через нее, должны иметь экран, равный по высоте указанному оборудованию. Экранирование не должно мешать безопасной и эффективной работе оборудования или делать оборудование или устройства недоступными и является обязанностью владельца собственности. Для всех новых зданий, построенных после 4 сентября 2007 г., установки на крыше должны быть защищены парапетом (продолжением фасадных стен над линией крыши), конструкцией крыши или другим элементом физического дизайна, являющимся неотъемлемой частью общего вида здания. здание. Если стандарт в предыдущем предложении неприемлем для существующих зданий, построенных до 4 сентября 2007 г., можно использовать пентхаус, перегородку или другую экранирующую конструкцию, при условии, что конструкции предназначены для:

1. Минимизируйте заметность конструкции и, по возможности, по центру крыши.
2. Дополняют здание с точки зрения формы, масштаба, цвета, материалов и отделки.
3. По возможности размещайте группы оборудования в одном корпусе. Использование деревянного ограждения или любого материала, состоящего из планок, запрещено. Никакое растрирование не должно обеспечивать непрозрачность менее 80 %, если смотреть под углом к ​​экрану или под ним.

Значимые коды — печи, котлы и кондиционеры

1. Экранирование

   Крышные блоки должны быть закрыты от глаз. Проверка осуществляется в соответствии с Постановлением о зонировании Уитона, статья III, Районы зонирования и Общие положения 3.4 Общие положения — C. Проверка инженерных сетей и инженерных сетей: Позвоните в Отдел планирования и зонирования по телефону 630-260-2008.

2. Испытания новых, измененных, расширенных или отремонтированных систем

   Новые механические системы и части существующих систем, которые были изменены, расширены, отремонтированы или отремонтированы, должны быть испытаны в соответствии с нормами для выявления утечек или дефектов. Предоставьте копии отчета о балансировке воздуха, указанного в спецификациях проекта, и опрессовки всех новых установок, дополнений и ответвлений газопровода.

3. Сертификация котлов

   В соответствии со Статутом штата Иллинойс все котлы и сосуды под давлением мощностью 200 000 БТЕ или более должны быть зарегистрированы и проверены. Котлы или сосуды под давлением, расположенные в местах, часто посещаемых населением, должны быть проверены. Котельные, расположенные в частных домах или многоквартирных домах, имеющих менее 6 жилых единиц и не имеющих коммерческих офисных помещений, освобождаются от проверки. Для получения дополнительной информации посетите веб-сайт Управления государственного пожарного надзора (Безопасность котлов и сосудов под давлением).

Осмотры
Осмотр, указанный ниже, требуется для всех печей, котлов и кондиционеров. В зависимости от объема работ могут потребоваться дополнительные проверки. Если потребуются дополнительные проверки, они будут определены во время выдачи разрешения.

Чтобы записаться на осмотр, звоните по телефону 630-260-2050 как минимум за 24 часа, с 8:00 до 17:00 с понедельника по пятницу.

Тип проверки

Когда звонить

Окончательная механическая обработка (печь и кондиционер)

После установки и проверки оборудования.

Финишная сантехника (котлы)

Только для всех котельных установок.

Окончательная механическая часть (котел)

После получения государственного сертификата (для котлов с входной мощностью 200 000 БТЕ и выше).

Сборы за выдачу разрешений
Информацию о соответствующих сборах за строительство см.
