Флюгер на крышу: как установить, конструкции крепления

Флюгер (жируэтка) – какое знакомое слово, но такое таинственное. Это словно дверь, ведущая в мир старинных легенд и сказок и легенд. Просторы морей там бороздят парусные корабли, а башни, возвышающиеся над островерхими крышами, увенчаны причудливыми металлическими флажками. Многое изменилось со времен Средневековья, но и сегодня флюгер на крыше – показатель чувства стиля и хорошего вкуса владельца дома.

Флюгер на крышу представляет собой метрологический прибор, ставший с веками традиционным. Их основное функциональное назначение – указание направления и силы ветра, а размещенные на частном доме, они могут защищать трубу дымохода от задувания. Дымник с флюгером обычно помещают специальную заслонку, способствующую беспрепятственному выходу продуктов сгорания в ветреную погоду.

Символика флюгера: украшение дома и оберег ↑

Особого внимания заслуживает декоративное значение флюгера на крыше. Старинный кованый флюгер запоминается даже тем, кому по сути совершенно неинтересны ни направление ветра, ни его сила.

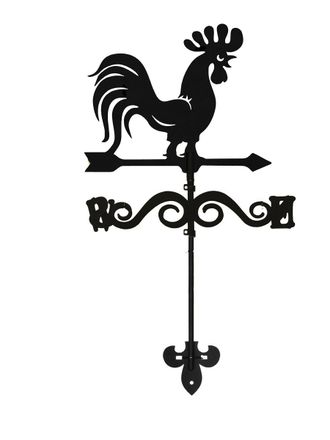

Самым распространенным и по сей день является флюгер на крышу петух. Скорее всего, это связано с тем, что издавна петуха наделяли магическими свойствами. Он не только олицетворял новый день, но также отгонял нечистую силу и возвещал о приближающихся врагах, защищал от воров и пожаров. В IX веке Папа римский даже издан указ, в котором повелевал использовать изображение петуха в церквях и соборах в качестве символа апостола Петра. Таким образом становится понятно, почему обозначение флюгеров -петухов – бдительность.

Флюгер на крышу кошка, следующий по популярности, символизирует свободу, фигуры коровы и лошади обозначают крепкую дружбу, грифон олицетворяет могущество и процветание. Голова у этого крылатого чудовища – как у орла и обозначает процветание, а туловище льва символизирует могущество. Флюгер на крышу может многое рассказать об увлечении владельца, чем он занимается, стать фамильным символом, визитной карточкой семьи.

Из чего можно изготовить флюгер ↑

Материалом для него, как правило, служит металл. Изготовить его можно также из дерева, однако особо долго такая флюгарка не прослужит. Отчасти его можно защитить от воздействия атмосферных явлений, нанеся слой лака или краски и лака. Такое изделие достаточно легко смастерить самому. Форму ветроуказателя просто вырезают из куска фанеры самым обыкновенным ручным лобзиком. Выполненная из пластика жируэтка может прослужить и дольше, однако по-настоящему долгий срок службы может обеспечить только металл.

Современные изделия в основном изготавливаются из стали (плоские изображения) или меди (объемные изображения) на основе. При этом используется технология лазерного раскроя.

Металлическая поверхность нуждается в защите от коррозии и в придании более эффектного вида. Потому снаружи она покрывается высококачественной особой порошковой эмалью, или ее заменяет специальная краска. Флюгер с подобным покрытием приобретет большую устойчивость к механическим воздействиям и УФ-лучам.

Флюгер, выполненный из металла, может служить также в качестве молниеприемника. При его установке необходимо согласно инструкции выполнить заземление.

Конструкция и принципы устройства ↑

Принципиальная конструкция его достаточно проста: как правило, это металлическая пластина, которую шарнирно крепят на вертикально зафиксированный на крыше металлический стержень. Пластина-указатель должна иметь возможность свободно вращаться и быть чувствительной к слабым потокам воздуха. Ветроуказатель в основном состоит из

  • стойки, прочно закрепленной на крыше дома;
  • флюгарки – вращающейся части;
  • розы ветров, служащей для определения направления ветров.

Размеры флюгарки в определенной степени стандартизированы и колеблются в пределах 400 × 800–770 × 1200 мм.

Как установить на крышу: крепление и выставление по ветру ↑

Он будет успешно выполнять свое предназначение только в случае, если установка флюгера на крышу будет проведена грамотно. Полезно будет узнать, что

  • крепление флюгера на крышу производят в наивысшей точке кровли, коньке,  а самый хороший вариант – установить флюгер на дымоход;
  • для выставления указателей сторон света используют компас;
  • саму фигурку крепят к стальной трубе, надетой на вертикальный стержень;
  • свободное следование жируэтки ветру обеспечивает установленный в его основании подшипник.

Важно, чтобы узел вращения был защищен от попадания влаги, в противном случае ветроуказатель может однажды просто остановиться.

В настоящее время разработана специальная конструкция узла вращения. Снабженная двумя подшипниками скольжения из металлографита, она повышает чувствительность приборов к слабому ветру, точность показаний и надежность работы.

Если проволоку одним концом прикрепить к ветроуказателю, а другой заземлить примерно на полтора метра, то получится громоотвод флюгер.

Несколько дополнительных рекомендаций: как закрепить флюгер на крыше ↑

  • надежное закрепление конструкции на крыше выполняют при помощи металлических полос, которые фиксируются на боковые стороны опоры флюгера;
  • для правильной работы прибора необходимо выдержать его строго вертикальное положение перпендикулярно поверхности земли. Для этого используют специальные крепления, которые позволяют корректировать положение конструкции по вертикали.

Как сделать самостоятельно флюгер на крышу дома из жести или нержавейки ↑



//www. youtube.com/watch?v=iQamCKqP1h5

Заказать флюгер на крышу, несомненно, очень просто, однако совсем несложно сделать его своими руками.

Разберем как установить флюгер на простейшем примере.

  • Берем кусок пол миллиметровой жести, на котором чертим окружность требуемого размера.
  • Круг вырезаем ножницами по металлу.
  • Делаем прорези под лопасти и отгибаем их.
  • Находим центр круга и делаем отверстие.

  • Берем деревянный брусок и на одном из его торцов размечаем центр, а на другом конце этого бруска делаем пропил – он необходим при креплении пера флюгера.
  • На оставшемся кусочке жести чертим перо и вырезаем. Для крепления пробиваем два отверстия.
  • Остается собрать флюгер и установить его на крышу или закрепить на шест.

Флюгер из металла делают по тому же принципу.

В этом случае потребуется еще

  • один или два подшипника,
  • две оси,
  • два пера.

Самый простой способ – установить флюгер на колпак дымоотводной  трубы, толщина которой не больше 1,5 мм.

Установку проводят в следующем порядке:

По диагонали в колпак устанавливают раскос-кронштейн, металлическую двухмиллиметровую полоску, которую с двух концов надо загнуть на пару сантиметров. Кронштейн флюгера крепят при помощи комбинированных заклепок и заклепочника.

  • В колпаке трубы с помощью дрели делают отверстие диаметром, который равен стержню флюгера.
  • На конце стержня с помощью лерки предварительно нарезают резьбу. Лучше сделать это своевременно, так как эта операция обязательная и придется ее выполнить на крыше.
  • Стержень флюгера вставляют в отверстие колпака, накручивают на него гайку и надевают шайбу.
  • Закручивают его в раскос, и при этом с помощью компаса ориентируют розу ветров прибора
  • На конец стержня вставляют еще одну шайбу и накручивают гайку. Таким образом стойку хорошо крепят к раскосу.

Особенно важно, прикрепив к флюгеру подшипник, обеспечить его вращение вокруг оси даже при малом ветре.

На видео как сделать флюгер можно посмотреть установку более сложных вариантов флюгера.

© 2021 stylekrov.ru

Как установить флюгер

Установка флюгера на крышу загородного дома, коттеджа или дачи не представляется сложной задачей. В комплектации любым производителем предусмотрены не только сами фигурки, но и фурнитура, крепежные элементы. Инструкции по монтажу могут быть не всегда, поэтому мы предлагаем вам пошаговое руководство по установке флюгеров, причем на разные части дома.

Крепление флюгера на скат крыши

Просверлить в стропильной балке отверстие глубиной 150 мм, диаметром 9 мм.

Надеть проходной элемент.

Обработать внутреннюю часть проходного элемента герметиком.

Взять шток — стержень цилиндрической формы, предоставляемый в комплекте.

Обработать его резьбовую часть герметиком.

Завернуть шток в конек крыши с помощью ключа на 19 — соблюдайте его перпендикулярное положение.

Прикрутить проходной элемент кровельными саморезами с пресс-шайбой.

Взять указатель сторон света и вставить его пазы по направлению друг к другу.

Закрепить указатель на штоке и прикрутить болтами с гайками М5.

Установить фигуру флюгера на подшипниковый узел и закрепить болтами с гайками М6.

Монтаж флюгера на фронтон

Важно отметить: устанавливать флюгер на фронтон дома можно, если только его толщина составляет 50 мм.

Обработать фронтонную часть дома антисептической пропиткой.

Закрепить шток — держатель цилиндрической формы таким образом:

  1. Начинать установку с нижнего лепестка.
  2. Использовать регулировочные пазы, чтобы элемент установился строго вертикально.
  3. Затягивать саморезы до тех пор, пока вы не услышите характерный звук.

Закрепить на штоке указатель сторон света, направив пазы по направлению друг к другу.

Необходимо отрегулировать положение указателя с помощью компаса и окончательно зафиксировать ключом на 8.

Фигура флюгера устанавливается трубкой на держатель.

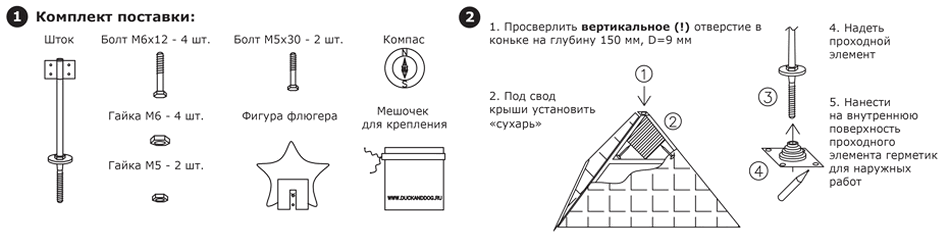

Установка флюгера на шатровую крышу

В коньковой части крыши просверлить отверстие глубиной 150 мм, диаметром 9 мм.

Установить «сухарь» под свод крыши.

Надеть проходной элемент.

Обработать внутреннюю часть проходного элемента и резьбу штока герметиком.

Закрутить шток в отверстие конька ключом на 19.

Закрепить проходной элемент саморезами с пресс-шайбой.

Установить на штоке указатель сторон пазами по направлению друг к другу и закрепить болтами с гайками М5.

С помощью компаса отрегулировать направление сторон света и закрепить саморезы на указателе.

Фигурка флюгера устанавливается на подшипниковый узел и закрепляется болтами с гайками М6.

Совершив такие несложные действия, вы сможете самостоятельно установить флюгер на любую часть дома.

Как установить флюгер на дымоход, крепление на конёк крыши (монтаж)

Надо отметить, что правильная работа флюгера напрямую зависит от его грамотной  установки. Чаще всего эти бытовые метеорологические приборы, отображающие направление и скорость ветра, закрепляют на коньке крыши, либо на дымоходе.

Основные принципы монтажа

Установка флюгера
  1. Выбор места для крепления – наивысшая точка крыши.
  2. Важно правильно определить расположение сторон света для вашего дома, чтобы не ошибиться с установкой розы ветров.
  3. Фигурка, выбранная вами в качестве будущего украшения, может быть изготовлена из различных материалов. Наряду с привычным металлом, можно использовать пластик или дерево. Но главное – правильное крепление. На вертикальный стержень крепится трубка из стали. Фигурка располагается на трубе.
  4. Важным критерием правильной установки флюгера является его свободное движение под действием ветряных масс. Для этого стоит предусмотреть установку подшипника у его основания. Чтобы увеличить чувствительность работы флюгера, можно установить два подшипника. Помимо основных функций, это поможет увеличить надежность. Хотя сейчас существуют и новые технологии конструкций узла вращения.

Пластина и противовес – две важные части флюгера при определении ветровых масс. Об их балансировке нужно подумать заранее.

Рекомендация: Важно защитить узел вращения от воздействия влаги, иначе это может повредить конструкцию, что остановит вращение флюгера.

Установка на коньке

  Флюгер, установленный на коньке крыши
  • Для начала флюгерку крепят на гильзе, выполненной из металла, обеспечивая свободное вращение.
  • Между концом осевой стойки и гильзы размещают подшипник (один или два зависит от вашего выбора) для того, чтобы снизить силу трения.
  • Если на гильзе установить специальный зонт, то это будет отличной защитой узла вращения. Гильзу закрепляют на центральной оси, используя отверстие для фиксирующего винта. Она будет находиться в оси кольцевой выработки.
  • Для обеспечения свободного движения флюгера, винт монтируют на резиновую прокладку, которую размещают между ним и гильзой.
  • Далее следует процесс установки муфты со штифтами. Их направление должно совпадать с направлениями главного деления компаса, определяющими направление ветра.
  • Фланец приваривают к концу оси. Это будет удерживать конструкцию на крыше.

Видеоинструкция по установке флюгера на конёк крыши

//www.youtube.com/watch?v=Rv2LN6J78GQ

Установка на трубе дымохода



Варианты оформления дымохода:

  1. Узел прохода крыши, в качестве дополнительных элементов – конус и зонт.
  2. Флюгарка как кожух, который представляет из себя декоративный колпак.
  3. Флюгарка на кирпичную трубу
  4. Флюгер

Второй способ оформления оголовка трубы представляет из себя усиление защиты стенок трубы от разрушения. При её проектировании учитывают уклон кровли, диаметр трубы и её высоту.

Оголовок дымохода можно закрыть с помощью декоративного флюгера. Некоторые его виды могут служить для защиты от задувания ветра и препятствовать возникновению тяги в трубе.   Такой флюгер, чтобы отвечать требованиям устойчивости к ультрафиолетовым лучам и механическим воздействиям, покрывают специальной порошковой краской.

Для оформления дымохода сейчас изготавливают флюгарки, которые служат защитой кирпичной трубы от воздействия осадков, увеличивая срок её службы. Вариантов исполнения такой защиты несколько. Они могут иметь плоскую, полукруглую, двух- или четырехскатную крышку.

Материал для флюгеров и флюгарок может быть разным, но обязательно стойким к высоким температурам. Подойдет сталь нержавеющая или оцинкованная или медь, покрытая полимерами. Цвет выбирается исключительно по вашему желанию.

Процесс установки осуществляется следующим образом:

  1. Производится крепление раскоса. Он представляет из себя полосу металла в 2 см.
  2. Далее устанавливают кронштейн.
  3. Затем ось. Для этого в колпаке просверливают отверстие диаметром, соответствующим диаметру оси.
  4. Далее накручивают гайку с шайбой. Ось закручивают в раскос.
  5. Ориентирование розы по сторонам света с помощью компаса.
  6. На противоположном конце оси размещают ещё одну шайбу и гайку. Это обеспечит надежное крепление.

Флюгер на крышу дома крепление своими руками, фото

Флюгер – традиционный прибор для измерения силы и направления ветра.

Имеет свою историю, которая, надо сказать, длится несколько веков.

Основная задача, которую он решает – метрологическая, однако, помимо измерения показателей ветра, он может использоваться для ряда других целей – например, защиты дымохода в частном доме.

При его установке задувание дымоходу точно не грозит.

Эстетическая сторона – отдельный разговор.

Флюгер может иметь разные формы и оформление и часто они имеют свое значение.

Будем честны – многих людей сегодня не интересуют сила и направление ветра.

Декоративная функция становится основной, а это значит, что здесь можно проявить фантазию.

Одна из самых известных форм приборчика – петух.

Он символизирует начало нового дня и защищает дом от воров, стихий и предупреждает о врагах.

По преданиям, он также охраняет от нечистой силы.

Флюгер, выполненный в форме кошки, представляет свободу и независимость.

Эта форма — вторая по популярности.

Лошади и коровы – знак неразрушимых уз дружбы.

Грифон – символ плодородия, могущества и процветания.

Просто, взглянув на флюгер дома, можно многое узнать о проживающих в нем.

Конструкция и материалы


Что собой представляет флюгер?

Это металлическая пластина, установленная на металлический стержень на крыше шарнирным методом.

Можно выделить несколько частей, если рассматривать устройство подробнее:

  • Стойка. Устанавливается на крыше дома. Прочно закрепляется финтами, фиксируя стержень и давая ему опору.
  • Флюгарки. Все, что вертится. Подвижные части флюгера
  • Роза ветров. Собственно, именно она служит измерением направления ветра. Устанавливается в соответствии с данными компаса.

Из чего может быть выполнено это устройство?

Вариантов два: металл и дерево.

Первый надежнее и дороже.

Существуют еще пластиковые фигурки, но долго они служить не смогут.

Правда, при правильной обработке деревянный флюгер может прослужить подольше – если покрыть его специальным лаком.

Если вы хотите качественный флюгер, который долго прослужит, склоняйтесь в пользу металла.

Сегодня такие фигурки могут делаться из стали в случае, если изображение плоское, и из меди, если оно объемное.

При вырезании используют технологию раскройки лазером.

Несмотря на прочность, металлический флюгер так же нуждается в специальной обработке для защиты от механических воздействий и придания ему повышенной привлекательности.

Также увеличивается устойчивость к коррозии и ультрафиолету.

Где можно приобрести


Если в вашем городе имеется кузнечная мастерская, лучшего места для подобного заказа просто не придумать – мастера кузнечного дела не только в наискорейшие сроки выполнят ваш заказ, но и учтут все индивидуальные пожелания.

Но если мелочи вам неинтересны, и вы просто хотите приобрести качественный флюгер по хорошей цене, обратитесь в соответствующие магазины.

К тому же, с появлением интернета появилась возможность заказать понравившееся изделие из другого города на тот случай, если выбор в магазине вас не удовлетворил.

Фотографии флюгеров






Установка прибора на крышу


Прежде всего запомните: флюгер будет исполнять свои функции, только если установка будет выполнена грамотно.

Необходимо учесть все рекомендации, описанные ниже:

  • Установка всегда производится в наивысшей точке, которая называется коньком кровли. Идеальным вариантом будет установить флюгер на дымоход.
  • Чтобы правильно вычислить стороны света для розы ветров, используйте компас.
  • Непосредственно фигурка крепится к стальной трубе, которая одевается на стержень, расположенный в вертикальном положении.
  • Для того, чтобы флюгер свободно двигался в соответствии с дуновением ветра, необходимо установить в его основании подшипник.

Небольшая, но очень важная рекомендация: сразу же позаботьтесь о защите узла вращения от попадания в него влаги.

Халатность может иметь неутешительные последствия: однажды флюгер может попросту остановиться.

Сегодня уже имеют место специальные технологии конструкций узла вращения.

В идеале он оснащается двумя подшипниками, что заметно увеличивает его чувствительность к незначительным колебаниям ветра и надежность в целом.

А теперь немного расширим функциональное назначение: из флюгера можно сделать громоотвод.

Прикрепите проволочку одним концом к указателю и заземлите второй – потребуется около полутора метров.

Вот вам еще один интересный ход в использовании флюгера.

Правильная установка на коньке крыши


Мы уже говорили о том, что флюгер нужно устанавливать в наивысшей точке кровли.

Еще о расчете угла наклона крыши.

О подшивке карнизов крыши по ссылке. Подшиваем сайдингом, профнастилом, вагонкой.

О слуховом окне на крыше здесь. Варианты установки на двускатной и вальмовой крышах.

Теперь рассмотрим пошаговую инструкцию по установке.

Все гораздо проще, чем кажется.

Для определения направления ветра необходимы две детали, а именно: сама пластина и противовес.

Заранее позаботьтесь о сбалансированности.

Итак, поехали:

  • Укрепите флюгерку на металлической гильзе – это делается для свободы вращения.
  • Как уже говорилось ранее, между концом оси и гильзой нужно разместить один, лучше два подшипника для снижения силы трения.
  • Защитить узел вращения поможет зонт, установленный на гильзе. Затем гильза крепится на ось через отверстие для фиксирующего винта и находящейся в оси кольцевой выработки.
  • Чтобы винт не мешал флюгеру свободно двигаться, нужно установить резиновую прокладку между ним и гильзой.
  • На стержень устанавливается муфта со штифтами, по направлению совпадающие с главными делениями компаса. Определяется направление ветра.
  • На конце оси приваривается фланец, который и будет удерживать конструкцию на крыше.

Собственноручно сделанный флюгер


Самая простая конструкция для самостоятельного изготовления – это металлический флажок, на который установлен противовес.

Направление ветра, изменяясь, будет разворачивать его вокруг вертикальной оси.

Розу ветров вы также сможете изготовить из двух пластин, перекрещенных между собой.

Если вы хотите определять силу ветра, так сказать, «на глаз», то можно снабдить флюгер пропеллером.

По скорости его вращения вы сразу же определите и силу.

С формой определитесь сами – их много.

Гораздо важнее размеры: стандартов как таковых не существует, но принято вести отсчет от 400 мм в высоту и примерно 800 — в длину, в случае, если флюгер делается для большого дома или коттеджа.

Для изготовления опоры вам потребуется металлическая труба со следующими размерами: 13 мм в диаметре и 125 мм в длину.

Вверху нарезается резьба для крепления, а в нижней части устанавливается подшипник.

Фиксироваться на крыше он будет при помощи 4 металлических полос, согнутых под углом 90 градусов.

Крепятся они винтами.

Крышку делаем из стали, внутри нее та же резьба.

Роза ветров – необязательный элемент, но, как правило, он устанавливается.

Две длинные трубки, очень небольшие по диаметру, сложенные накрест, прекрасно выполнят свою задачу.

Стороны света обозначаются буквами, приваренными к концам.

Да, и не забудьте организовать навес над подшипником, чтобы влага его не попортила.

И, наконец, флажок.

Он делается, как правило, из листовой стали либо меди.

Второй вариант смотрится богаче и интереснее, особенно при правильной обработке.

Чертеж переносится на лист, после чего фигурку можно будет вырезать ножницами по металлу.

Края обрабатываются напильником.

Если хотите большей выразительности для детали, используйте чеканку.

Флюгер — это эффектность и эффективность в одном.

Ваш дом изменится с его установкой так, как вы себе и не представляли.

Внешняя красота, которая выделит ваш дом среди всех остальных, сожительствует с многими функциями, полезными для вас и вашей семьи.

Видео о флюгере на крыше дома.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

обзор всех видов с фото и описанием

Установка флюгера на крышу дома – одна из давних традиций, пришедших из европейских стран. Это одновременно и декоративный, и функциональный элемент, ставший неотъемлемой частью экстерьера частных домов. Внешне это небольшая конструкция в виде плоского силуэта на вертикальной оси вращения. Разнообразие дизайнов позволяет выбрать изделие, которое идеально впишется в определенный стиль.

Что такое флюгер: особенности конструкции

Особенность флюгера состоит в том, что в зависимости от конструкции он может быть либо метеорологическим прибором для измерения направления ветра, либо декоративным аксессуаром. Размеры флюгера на крышу не слишком большие. В среднем высота составляет 400-500 мм.

Несмотря на многолетнюю историю, флюгер практически полностью сохранил свою изначальную конструкцию. В ней выделяются следующие элементы:

  • Флажок, или флюгарка. Это фанерный, пластиковый или металлический элемент в виде определенного силуэта со стрелкой и противовесом.
  • Подшипник качения. Обеспечивает легкость вращения оси ветроуказателя. Для этого могут использоваться один или несколько шарикоподшипников, а также узлы скольжения.
  • Поворотная ось вращения. За счет подшипника она может свободно вращаться на 360°.
  • Опорный узел. Предназначен для удержания флюгарки на оси в фиксированном положении на крыше.
  • Роза ветров (ориентирные углы или румбы). Представляет собой пару жестко зафиксированных стрелок, которые указывают стороны света: Север-Юг и Запад-Восток. При монтаже флюгарки стрелки ориентируют по компасу и жестко фиксируют.
  • Защитный колпак. Устанавливается на ось вращения для защиты от попадания в корпус осадков.

Конструкция флюгера

Функции флюгера

В самом примитивном виде это копье или пика с флажком на острие. Первыми такую конструкцию стали использовать моряки. Они крепили копье на мачте корабля. Флажок, развеваясь на ветру, указывал направление ветра.

В дальнейшем флюгер стали использовать для украшения башен крепостей и замков. На нем были геральдические символы, которые указывали на принадлежность владельца жилья к сословию или гильдии. В средние века флюгер был также символом защиты дома. Сегодня же им украшают частные дома и загородные коттеджи.

Зачем нужен флюгер на крышу:

  • Для определения мгновенного направления, а иногда и скорости ветра. Современные технологии иногда дают сбой, а флюгер работает всегда лучше каких-либо спутников и электронных метеостанций.
  • Для дополнительного декоративного оформления дома. Здесь прибор выбирается исключительно из личных предпочтений владельца. Такие флюгеры выполняют в самых разных видах вплоть до автопортретов.

Несмотря на простоту конструкции, флюгер действительно может помочь с прогнозом погоды и даже предсказать дождь. Прибор указывает на направление, откуда приходят облака, из которых обязательно пойдет дождь. В любой местности это направление свое.

Обратите внимание: флюгер может выполнять функцию громоотвода. Для этого возле ветроуказателя закрепляют проволоку, которую опускают на 1,5 м и заземляют.

Принцип работы флюгера

Флажок флюгера обладает большой парусностью – способностью воспринимать кинетическую энергию движения потока ветра. За счет этого во время перемещения воздушных масс указатель начинает вращаться. Это происходит до тех пор, пока стрелка не установится в положении, параллельном направлению ветра. Такое происходит, поскольку так площадь сопротивления ветру будет минимальной.

Важно: в метеорологии направление ветра определяют не по тому, в какую сторону он дует, а по тому, откуда он приходит.

Для правильной работы флюгер должен обязательно иметь аэродинамический силуэт. Простыми словами, он должен быть асимметричным. Если провести вертикальную линию через ось вращения, то площадь силуэта флажка с одной стороны должна быть больше. В противном случае прибор будет просто беспорядочно вращаться. Противовес необходим, чтобы уравновесить конструкцию. Так она не будет стремиться все время занимать одно и то же положение.

Разновидности флюгеров

  • Метеорологические.

Такие ветроуказатели изготавливают из металла. Для них характерна повышенная подвижность, которая обеспечивает получение наиболее точных показаний о характере ветра. Современные метеофлюгеры – уже не просто механические устройства, а сложные электронные приборы. Их устанавливают на открытом пространстве, на высоте от 9 м над землей.

Как выглядит метеофлюгер

Устройство метеофлюгера: 1 – основная втулка, 2 – тонкая листовая сталь, 3 – прочный металлический прут, 4 – пропеллер, 5 – небольшая втулка, 6 – центрирующие опорные шайбы, 7 – шайба, 8 – ограничительная шайба, 9 – промежуточная втулка, 10 – вращающийся держатель, 11 – металлический штырь, 12 – деревянный шест, 13 – скользящая шайба, 14 – винт.

  • Флюгер Вильде, или ветряной.

Его особенность – возможность измерения скорости ветра. Для этого в изделии предусматривается вертикальная пластина, качающаяся из стороны в сторону. По степени ее отклонения от нулевого положения и определяют скорость воздушных масс.

Флюгер Вильде

  • Декоративные.

Большинство владельцев частных домов устанавливают именно декоративные флюгеры. Они служат в основном для украшения.

Разновидности флюгеров

Такие флюгеры выполняют функцию дымника – выступают колпаком дымовой трубы, защищая ее от попадания атмосферных осадков и мусора. Также изделия не ограничивают поток воздуха. В результате при сильном ветре продукты сгорания не задерживаются в дымоходе.

Флюгер на дымоход

Рекомендуем изучить подробнее: «Дымник на трубу дымохода: все разновидности, советы по выбору материала и конструкции, инструкция по установке».

По материалам

Традиционно флюгеры изготавливают из металла, хотя сделать их можно практически из любого материала. В основном используется листовая сталь толщиной 4-5 мм. Еще из металла могут применяться медь и алюминий. Для защиты изделия от атмосферных осадков его покрывают специальными антикоррозионными составами.

Флюгер из меди

Простые фигурки вырезают с помощью ножниц по металлу, что позволяет изготовить флюгер даже в домашних условиях. Для этого потребуются только все элементы самого прибора и эскиз для флюгарки. Для изготовления силуэтов более сложных форм с необычным контуром используют электролобзик или лазерную резку. Последняя методика не ограничивает сложность формы флюгарки.

Дерево для изготовления флюгера – не слишком хороший выбор. Оно недостаточно прочное, а также более подвержено воздействию атмосферных факторов.

По декоративному элементу

Традиционно флюгарка представляет собой плоский силуэт различных животных, сказочных персонажей, кораблей и пр. Фото флюгеров на крышу показывает все их разнообразие. У современных дизайнеров этих изделий безграничная фантазия, поэтому каждый владелец может подобрать для себя уникальное украшение. Классический вариант – флюгер «Стрелка», но существуют и более символичные изделия.

Выбирая конкретную модель, стоит учитывать, что каждая из них несет свой смысл. И если владельцу важен символизм, то перед выбором ему будет важно определить, будет ли изделие гармонировать с настроением в доме и насколько оно подойдет на роль символа «родового гнезда». На картинках флюгеров на крышу можно видеть наиболее распространенные варианты силуэтов:

  • Петух. Самый популярный вариант, особенно распространенный в загородных постройках. С давних времен считался оберегом от духов и воров.

Флюгер в виде петуха

  • Аист. Служит символом надежности и домашнего очага, а также зарождения новой жизни.

Флюгер в виде аиста

  • Трубочист. Считается, что приносит в дом счастье и хорошие перемены.

Трубочист

  • Кот. Символизирует свободолюбие и мудрость.

В виде кошки

  • Дракон. Как символ пришел из Китая. Считается, что дракон обеспечивает успех в деловой сфере, долголетие и процветание.

В форме дракона

  • Грифон. Символ соединения двух стихий – земли и воздуха. Владелец такого флюгера полностью уверен в своих силах и способностях.

Флюгер-грифон

  • Ведьма. Всегда выступала оберегом имущества и всей семьи от зависти. По некоторым источникам считается символом мудрости и знания. Подобный флюгер придаст дому мистический оттенок.

В виде ведьмы

  • Ангел. Выступает символом духовного процветания. Нередко на флюгере используются целые религиозные сюжеты.

В виде ангела

  • Всадник. Символизирует уважение и авторитет, считается также показателем победы.

Всадник

  • Орел. Ассоциируется с гордостью и справедливостью. Альтернативой орлу может быть флюгер с воронами.

В виде орла

  • Сова. Символ безграничной мудрости и стремления к знаниям.

В виде совы

  • Собака. Символизирует верность, преданность и дружелюбие. Если владелец дома обладает такими качествами, то он может смело устанавливать на крышу подобный флюгер.

В виде собаки

  • Лев. Символ благородства и смелости.

В форме льва

  • Баба Яга. Славянский символ, который говорит о наличии у человека таких качеств, как хитрость, проницательность и большое количество знаний. Подобный флюгер привнесет в дом колорит русских народных сказок.

Флюгер Баба Яга

Очень оригинально выглядят флюгер «Бутылка» – здесь на каждом конце стрелки изящный бокал, а на вершине как раз бутылка. По аналогии с таким прибором выполняется и флюгер-кошка, только вместо бокалов стрелки украшают изображения мышек.

Флюгер в необычном исполнении

Место и технология установки флюгера

На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:

  • На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.

Монтаж флюгера на башню

  • На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.

Флюгер на дымоходе

  • К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.

Флюгер на фронтоне

  • К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.

Обратите внимание: выбирая место установки, необходимо учитывать критерии надежности, функциональности и эстетики флюгера при его монтаже в определенной зоне. Не менее важно, чтобы к прибору был обеспечен свободный доступ для последующего обслуживания.

Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас. При установке важно учитывать еще несколько нюансов:

  • Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
  • Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
  • Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
  • Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.

Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.

Крепления для флюгеров

В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:

  • Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.

Крепления для двухскатной крыши

  • Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.

Крепления для четырехскатной крыши

  • Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.

Крепления для торца крыши

В заключение

Рассматривая фото флюгеров на крышу дома, можно понять, что сегодня это больше декоративный элемент, который подчеркивает статус владельца жилища и вносит в экстерьер некую изюминку. Но существуют и приборы, которые сохранили свою первоначальную функцию, и они тоже активно используются даже в частном домостроении для получения данных о характере ветра. Разнообразие моделей флюгеров позволяет выбрать такое изделие, которое будет выполнять свою прямую функцию и одновременно украшать крышу дома.

установка флюгера на крышу из металлочерепицы

Содержание статьи

Установка флюгера на конёк крыши или дымоход

Надо отметить, что правильная работа флюгера напрямую зависит от его грамотной установки. Чаще всего эти бытовые метеорологические приборы, отображающие направление и скорость ветра, закрепляют на коньке крыши, либо на дымоходе.

Основные принципы монтажа

Пластина и противовес – две важные части флюгера при определении ветровых масс. Об их балансировке нужно подумать заранее.

Рекомендация: Важно защитить узел вращения от воздействия влаги, иначе это может повредить конструкцию, что остановит вращение флюгера.

Установка на коньке

Установка на трубе дымохода

Варианты оформления дымохода:

  1. Узел прохода крыши, в качестве дополнительных элементов – конус и зонт.
  2. Флюгарка как кожух, который представляет из себя декоративный колпак.
  3. Флюгарка на кирпичную трубу
  4. Флюгер

Второй способ оформления оголовка трубы представляет из себя усиление защиты стенок трубы от разрушения. При её проектировании учитывают уклон кровли, диаметр трубы и её высоту.

Оголовок дымохода можно закрыть с помощью декоративного флюгера. Некоторые его виды могут служить для защиты от задувания ветра и препятствовать возникновению тяги в трубе. Такой флюгер, чтобы отвечать требованиям устойчивости к ультрафиолетовым лучам и механическим воздействиям, покрывают специальной порошковой краской.

Для оформления дымохода сейчас изготавливают флюгарки, которые служат защитой кирпичной трубы от воздействия осадков, увеличивая срок её службы. Вариантов исполнения такой защиты несколько. Они могут иметь плоскую, полукруглую, двух- или четырехскатную крышку.

Материал для флюгеров и флюгарок может быть разным, но обязательно стойким к высоким температурам. Подойдет сталь нержавеющая или оцинкованная или медь, покрытая полимерами. Цвет выбирается исключительно по вашему желанию.

Процесс установки осуществляется следующим образом:

  1. Производится крепление раскоса. Он представляет из себя полосу металла в 2 см.
  2. Далее устанавливают кронштейн.
  3. Затем ось. Для этого в колпаке просверливают отверстие диаметром, соответствующим диаметру оси.
  4. Далее накручивают гайку с шайбой. Ось закручивают в раскос.
  5. Ориентирование розы по сторонам света с помощью компаса.
  6. На противоположном конце оси размещают ещё одну шайбу и гайку. Это обеспечит надежное крепление.

Как правильно установить флюгер

Что такое флюгер

Если верить все знающей Википедии «Флюгер – метеорологический прибор для измерения направления (иногда и скорости) ветра».

Довольно долго флюгер использовался по своему прямому назначению. В частности на кораблях с его помощью устанавливали направление ветра и его силу. Собственно моряки стали первыми устанавливать его на свои дома.

С течением времени, и сухопутный люд полюбил этот кровельный аксессуар и стал украшать им свои дома.

Самыми популярными были флюгеры, изображающие петуха. Считалось, что будучи установленным на крыше он отпугивает нечисть и воров, а также уберегает от пожаров.

Обеспеченные горожане заказывали себе флюгеры в виде фамильных гербов. Ремесленники ставили на кровли флюгер изображающий предмет деятельности (сапожник — изображение башмака, булочник — изображение плюшки и т.п.).

С течением времени флюгеры стали своеобразными адресными табличками указывающими местоположение того или иного человека.

В 2 веке практическое значение флюгера утрачено. Он является приятным украшением крыши.

Из чего состоит флюгер

Основными частями флюгера являются:

  • Стойка, на которой он крепится очень прочно на крышу дома,
  • Роза ветров,
  • Флюгарка — та часть, которая вращается.

Где взять флюгер

Существует 3 способа приобретения флюгера:

  1. Изготовить самому. Дешево, позволит реализовать свои идеи. Может получится не очень качественным.
  2. Купить в магазине стройматериалов. Выйдет недорого, но внешний вид может быть шаблонным, похожим на то, что стоит на крыше соседа.
  3. Заказать в кузнечной мастерской. Будут учтены любые желания, можно будет сделать, что называется, очень выразительно и пафосно. Из минусов – выкованный по индивидуальному заказу флюгер может стоить очень дорого.

Есть еще и четвертый способ – провести работу с кем – нибудь из друзей – знакомых и получить флюгер в качестве подарка.

Как правильно установить флюгер

Для монтажа потребуются традиционный набор инструментов:

  • перфоратор;
  • набор сверл;
  • отвертка;
  • молоток;
  • компас для выставления флюгера в требуемом направлении.

При выполнении работ следует соблюдать правила техники безопасности и, при необходимости, воспользоваться лестницей.

Установка флюгера чрезвычайно проста и производится в следующем порядке:

  1. Выбирается место установки флюгера. Как правило, им становится конек.
  2. Производится разметка места установки. В обязательном порядке необходимо использовать компас.
  1. В поверхности крыши просверливаются отверстия количеством, равным количеству отверстий в основании стойки флюгера.
  1. В отверстия вбиваются анкерные болты соответствующего диаметра.
  1. На болты устанавливается стойка флюгера так, чтобы они попали в отверстия ее основания.
  1. Болты закручиваются. При этом образуется их надежное крепление со стенками отверстий.

При закручивании необходимо следить за тем, чтобы стойка флюгера располагалась вертикально. Для этого, при необходимости следует подложить под основание стойки подкладки либо надеть на болты шайбы.

Какое крепление флюгера на крышу выбрать?

Установка флюгера на крышу дома, пожалуй, самая ответственная и сложная задача, которую Вам предстоит решить после покупки флюгера.

Вне зависимости от того, на какую поверхность будет установлен флюгер, необходимо соблюсти три главных условия.

Первое.

Ось вращения флюгера, должна быть установлена строго вертикально. Для соблюдения этого условия, необходимо использовать строительный уровень. При невыполнении этого условия, флюгер не прослужит долго и рано или поздно завалится набок.

Второе.

Ось вращения должна быть максимально надежно прикреплена к крыше или фасаду (в зависимости от выбранного способа крепления). Это место, испытывает самые большие нагрузки при эксплуатации флюгера.

Третье.

Все отверстия, которые возникают в процессе установки, должны быть тщательно обработаны герметиком, чтобы исключить возможность попадания осадков внутрь помещения.

Когда устанавливать флюгер?

Флюгер лучше всего устанавливать в процессе постройки дома, до того как уложено финишное покрытие крыши. Во-первых, доступ к месту установки гораздо проще, на доме еще стоят леса и лестницы. Во-вторых, есть свободный доступ к стропильной системе, что позволяет надежно закрепить флюгер и загерметизировать все крепежные отверстия.

Установка флюгера на готовую крышу, обычно сложнее и требует больше времени и усилий.

В зависимости от места установки, мы предлагаем Вам несколько типовых вариантов установки флюгера на крышу.

1. Крепление для двухскатной крыши.

Этот способ крепления подойдет как для готовой, так и для незавершенной крыши. Кронштейн изготовлен из 2 мм. конструкционной стали и надежно приварен к оси вращения. По умолчанию, угол ската составляет 135 градусов. Однако, Вы сможете изменить угол вручную, приложив некоторое усилие. На кронштейне расположено 12 крепежных отверстий.

2. Крепление для четырехскатной (а также любой пирамидальной и конической) крыши

В современных домах зачастую проектируют четырехскатные крыши и различные башенки, на которые флюгер так и просится. Для того, что бы установить флюгер на подобную конструкцию, рекомендуем использовать соответствующее крепление. При необходимости угол наклона крепежных пластин можно регулировать вручную. Крепление изготовлено из стали толщиной 2 мм. и приварено к оси вращения.

3. Торцевое крепление.

Пожалуй, это самый простой способ установки флюгера на крышу. Установка производится на торец крыши или фасад.

Однако, для такого способа установки, требуется, что бы торцевая часть крыши была изготовлена из досок, толщиной не менее 30 мм. Так же такой способ крепления подойдет для установки на любую прочную вертикальную поверхность. Обычно такой вариант крепления применяется при установке на готовую крышу.

4. Резьбовое крепление.

Такое крепление оптимально в тех случаях, когда есть возможность установки на деревянную балку или брус. Для установки требуется просверлить отверстие диаметром 10 мм. и вкрутить резьбовую часть с помощью гаечного ключа. Ширина бруса должна быть не менее 50 мм. Внутреннюю часть отверстия необходимо предварительно обработать герметиком.

Резюме.

Установка флюгера на крышу, это сложное и ответственное мероприятие, поэтому перед покупкой флюгера обязательно подумайте, куда и каким образом вы собираетесь его устанавливать.

Флюгер

Все чаще можно встретить на крышах домов в качестве декоративного элемента установленный флюгер. Изначально их устанавливали на мачты кораблей, чтобы определить направление и силу ветра. В переводе с голландского «Vleugel» означает крыло. Со временем они стали появляться в портовых городах. Их устанавливали на купала церквей, крепостные башни. А уже оттуда они распространились по всему миру. Многие считают их не только красивым дополнением к дому, но и оберегом.

Содержание

  1. Для чего необходим флюгер на крышу

  2. Символика флюгера

  3. Конструкция и принципы устройства флюгера на крышу

  4. Материал из которого изготавливают флюгер

  5. Монтаж флюгера на крышу

  6. Изготовление флюгера своими руками

  7. Видео

Многие владельцы загородных домов стремятся создать единый дизайн — связать воедино экстерьер и внутреннее убранство здания. Для этого используют различные декоративные элементы, одним из которых является флюгер. В настоящее время это произведение искусства. Большой выбор различных фигур, позволит подобрать именно ту, которая будет характеризовать вас, расскажет о вашем увлечении.

Для чего необходим флюгер на крышу

Что же из себя представляет флюгер? Это специальное устройство, которое позволяет определить направление ветра, с помощью металлического флага с противовесом, который вращается по оси. В данной системе именно противовес показывает направление ветра. В зависимости от назначения различают:

  • метеорологические — это специальные высокоточные приборы, которые измеряют силу и направление ветра;

  • декоративные — основной их функцией является украшение здания, показания не обладают особой точностью;

  • дымоходные — устанавливают на дымоходную трубу для предотвращения возможного затухания;

  • флюгер Вильде — его конструкция объединяет все два прибора, благодаря чему можно определить не только силу, но и скорость воздушных масс.

Символика флюгера

Если в прошлые времена самыми распространенными символами были стрела и петух. То в настоящее время можно встретить не только фигурки животных, ангелов, но и знаки зодиака, музыкальные инструменты и многое другое. Выбор символа в первую очередь зависит от предпочтений хозяина дома. Но при этом учитывается значение, заложенное в данном символе. Так петух — это символ нового дня, защитник от нечистой силы. Со временем этот символ стал олицетворением Святого Петра и его стали устанавливать на различных соборах. Достаточно часто можно встретить изображение аиста, как символа семейного очага и путешествий. К выбору фигуры стоит отнестись ответственно, ведь считается, что он становится вашим талисманом. Не редко в этом качестве использовали фамильный герб или основной род деятельности владельцев дома.

Конструкция и принципы устройства флюгера на крышу

Конструкция флюгера состоит из флюгарки, розы ветров, оси вращения. Флюгарка — это специальная пластина, которая свободно вращается под действием воздушных масс и на которой располагается фигурка с противовесом.

Важно: идеальным размером для флюгарки считается 40х70 см.

Роза ветров — это указатель сторон света. Его устанавливают с помощью компаса.

Важно: флюгер может быть и молниепримником, для этого его необходимо установить в наивысшей точке крыши и соединить непосредственно с заземлением.

Узел вращения флюгера может быть выполнен из шарнирного или подшипникового элемента.

Устройство флюгера состоит из флюгарки, которая будет указывать направление ветра. На данном рисунке она обозначена цифрами 1 и 2. Где 1 — это пластина, а 2 — противовес. Ее закрепляют на специальной металлической гильзе (3), которая непосредственно соединена со штоком (11). Чтобы уменьшить процесс трения, между осью и гильзой располагают стальной шарик (4). Чтобы предотвратить попадание влаги внутрь поворотного механизма, сверху него устанавливают защитный зонт (5). Гильзу закрепляют с помощью винта (6) с резиновой прокладкой (7). Это соединение не должно мешать свободного вращению флюгарки. Роза ветров состоит из муфты соединения (8) в которой располагают штифты (9) на концах которых закреплены обозначения сторон света — север, юг, запад, восток. Вся конструкция удерживается с помощью круглого фланца (10), размеры которого будут зависеть от величины и веса всего флюгера.

Важно: следует учитывать размер и вес флюгера при установки его на крышу, так это может создавать значительную нагрузку на стропила и кровельный материал в целом.

Материал из которого изготавливают флюгер

Флюгер изготавливают из стали, меди, дерева или пластика. Самыми долговечными считаются конструкции, выполненные из меди. Это объемные фигуры, выполненные из двух половинок скрепленные пайкой между собой. Фигурки из стали требуют специальной обработки защитными красками, чтобы предотвратить коррозию под действием атмосферных осадков. Фигурки из дерева не долговечны и требуют периодического обновления защитного слоя краски. Чаще всего для изготовления используют фанеру. На дачных участках можно встретить флюгер, выполненный из пластиковых бутылок, основным его назначением в данном случае является отпугивание птиц.

Монтаж флюгера на крышу

Чтобы флюгер правильно работал его необходимо устанавливать в наивысшие точки дома. Чаще всего его крепят на конек крыши или дымоходную трубу. Эти работы вы можете выполнить своими руками, не прибегая к услугам специалистов.

Важно: флюгер необходимо размещать на высоте 10-12 метров вдали от деревьев и высоких домов.

Во время установки вам понадобиться компас. С его помощью в соответствии со сторонами света располагаются направляющие розы ветров.

Важно: для правильной работы флюгер должен быть вертикально размещен.

Для крепления флюгера используют специальные крепежи, которые позволяют закрепить его на различной конструкции крыши — плоская, односкатная, двухскатная.

Изготовление флюгера своими руками

Флюгер — это декоративный элемент, который вы можете сделать своими руками. Для этого вам понадобиться лист стали или меди, труба и стержень, а также подшипники. Прежде чем приступить к работе необходимо сделать чертеж со всеми размерами, а также продумать форму флажка.

Процесс изготовления флюгера начинается с изготовления флажка. Для этого необходимо закрепить лист стали и обозначить контуры желаемого изображения. После чего с помощью электролобзика или ножниц по металлу вырезают изображение. Обрабатывают края чтобы не было зазубрин, с этой целью используют напильник.

Важно: вес противовеса должен быть равен весу фигурки, так чтобы флюгарка находилась в балансе, так как это будет влиять на работу в целом.

Корпус делают с помощью трубы, от которой отрезают кусок длиной 12-13 см, в верхней части которой размещают подшипник подходящего диаметра.

Роза ветров состоит из четырех прутов на концах которых закрепляют металлические буквы, обозначающие стороны света. Размер букв должен быть таким, чтобы их хорошо было видно стоя на земле. Для крепления используют сварку. Также с помощью сварки соединяют розу ветров и корпус.

Ось флюгера сооружают из арматуры. После чего на ней закрепляют флажок с помощью сварки и гаечного соединения. Ось вставляют в подшипник перед этим смазав солидолом. А чтобы влага не попадала в подшипник, сверху него устанавливают защитный колпачок или резиновый уплотнитель. Соединить все оставшиеся детали воедино и закрепить их на кровле дома.

Видео

Добавить комментарий

Как установить флюгер

Как установить флюгер

Бен Кармайкл на How To

Иногда люди поднимаются из вашего прошлого и удивляют вас самыми чудесными способами. Это случилось со мной недавно.

Когда я рос, мне посчастливилось побывать на всемирно известной реке для ловли рыбы нахлыстом, которая называется Гранд Каскапедия, с моим отцом на полуострове Гапе в Квебеке. Находясь там, мы часто останавливались, чтобы увидеть Уоррена Гилкера, кузнеца и менеджера лагеря, среди многих вещей, чей магазин находился на главной дороге через город. Его магазин был чем-то из другого возраста, и плоскогубцы, вырезанные вручную из цельного куска дерева, внушали мне благоговение в детстве. Со временем моими любимыми его предметами стали флюгеры: иногда окрашенные, иногда просто в черный металл, они украшают некоторые лагеря на реке, в том числе Мидл Кэмп, где мне посчастливилось ловить рыбу более двадцати лет.У моего отца есть один на сарае в его доме, но они редки и редко выставляются на продажу.

Несколько недель назад мы с женой приехали домой после медового месяца и обнаружили на крыльце коробку размером с большой телевизор с плоским экраном. Это была загадка: мы не регистрировались ни на что такое большое. Когда я начал его открывать, и мне стало ясно, что это такое, я все больше и больше волновался. Когда я поднял его, моя жена сказала: «Я никогда раньше не видела, чтобы ты был так взволнован, открывая подарок». Она была права; это был невероятный сюрприз.

Также возникла проблема: я никогда раньше не устанавливал флюгер. Как мне это сделать?

К счастью, мне помогал Роб Робиллард, основатель и вдохновитель A Concord Carpenter. Было ужасно жарко, но мы упорствовали и установили его в нашем гараже, где он сейчас стоит. Я не мог быть счастливее. (Я написал больше об этом на моем сайте ловли рыбы нахлыстом в Новой Англии, New England on the Fly.)

Инструкции по установке флюгера

  1. Прежде чем что-либо делать, убедитесь, что все гайки и болты, удерживающие флюгер, чистые и их легко завинтить и отвинтить.Если это не так, попробуйте очистить винты и болты стальной щеткой. Если они все еще оказываются трудными или заржавели, сходите в местный хозяйственный магазин и купите винты из нержавеющей стали того же размера.
  2. Также убедитесь, что вы выровняли флюгер так, чтобы при его установке различные направления — север, юг и т. Д. — указывали в правильном направлении. Последнее, что вам нужно сделать, это закончить работу и обнаружить, что вам нужно снова подняться на крышу! Чтобы убедиться, что у вас есть правильное выравнивание, попробуйте установить флюгер на земле так, чтобы он был ориентирован так, как он будет при установке на крыше, и, используя компас или приложение компаса на своем смартфоне, сориентируйте руки флюгера так, чтобы они указываем в правильном направлении.
  3. Определите местонахождение флюгера и согласитесь с ним перед его установкой. Некоторые люди устанавливают их в середине своих крыш, другие устанавливают их по направлению к левой или правой трети крыши. Это вопрос предпочтений, но решайте заранее!
  4. После того, как вы определили место на крыше, найдите свои стропила. Мы использовали рулетку внутри гаража, чтобы определить центр конструкции. Изнутри просверлите пилотное отверстие и проденьте жесткий металлический стержень снаружи, рядом со шпилькой или балкой, к которой вы будете прикрепляться.Это поможет избежать любых догадок позже, когда вы окажетесь на крыше. Для этого мы используем изоляционные стержни, но для этого идеально подходят старые тяжелые вешалки из проволоки.
  5. Надежно установите лестницу на крышу, убедившись, что ее ножки надежно закреплены, чтобы она не соскользнула. Прочтите нашу статью о безопасности лестниц Советы и советы по безопасности лестниц 20.
  6. При нахождении на крыше рекомендуется использовать страховочный пояс для защиты от падения, и это считается наилучшей практикой. Доступные страховочные привязи для небольших кровельных работ можно найти за 100 долларов.Комплект поставляется в ведре для хранения и включает: 50-футовый спасательный трос, точка крепления, шнур и привязь.
  7. Если жарко — как было в этот день — принесите небольшое одеяло или что-нибудь, чтобы повесить на крышу, чтобы защитить кожу ног от горячей черепицы.
  8. В качестве дополнительного слоя защиты от атмосферных воздействий мы установили слой самоклеющейся гидроизоляционной ленты Vycor. Этот материал помогает избежать проникновения застежек.
  9. Используйте 3½-дюймовые шурупы для дерева из оцинкованной стали №14 или саморезы, чтобы прикрепить флюгер к крыше поверх черепицы.Мы использовали самоходные шурупы фирмы Fasten Master под названием HeadLOK. HeadLOK — это сверхпрочный шуруп для деревянных конструкций, который идеально подходит для многих деревянных конструкций, включая обрамление палубы, лестничные косы, заборы, кухонные шкафы и многое другое. Он не требует предварительного сверления и обеспечивает более высокий расчетный сдвиг, чем винты со шпонкой 3/8 дюйма. Нам также нравится большая головка, которая устраняет необходимость в шайбах.
  10. с помощью ударного ключа мы прикрепили основание флюгера к крыше с помощью этих крепежных элементов, завершив силикон над местами крепления.
  11. После установки основания прикрепили подвижную часть флюгера — рыбу.
  12. Добавьте легкий ветерок и готово к работе!

Установка флюгера с помощью V-образного кронштейна

О V-образных скобах из нержавеющей стали

Определенно есть случаи, когда V-образный кронштейн — ваш лучший вариант крепления. Они являются оптимальным решением, если у вас есть крыша с фермой или купол, где нет доступа для добавления дополнительных внутренних распорок, необходимых для основного метода просверливания или метода установки купола.

Мы предлагаем несколько вариантов кронштейнов из нержавеющей стали на заказ. Несмотря на то, что эти кронштейны прочные и качественно изготовленные, по возможности мы рекомендуем использовать метод базовой просверленной установки или метод установки купола (см. Рисунки ниже). Оба этих встроенных метода установки обычно надежнее, проще в установке и дешевле, чем использование кронштейна.

При использовании кронштейна вы, по сути, ставите посредник между стержнем из нержавеющей стали и поверхностью, к которой он прикрепляется. Он никогда не будет таким прочным, как если бы вы могли вставить стержень для установки флюгера в каркас.

Базовый метод установки с просверливанием
Вертикальная монтажная штанга идет вниз в каркас
Щелкните изображение, чтобы увеличить 		Способ установки купола
Вертикальная монтажная штанга входит в каркас
Щелкните изображение, чтобы увеличить
V-образный кронштейн
Метод установки
Вертикальная монтажная штанга не опускается
в раму
Щелкните изображение, чтобы увеличить 		Hybrid Basic Drilled & V-Bracket
Метод установки
Вертикальная монтажная штанга не идет вниз
в обрамление
Для увеличения щелкните изображение

Примечание. В некоторых случаях может оказаться более практичным изготовление нестандартного кронштейна на месте на случай возникновения проблем, связанных с установкой.Это определенно будет быстрее и дешевле, чем отправка нам кастомного кронштейна для модификации. Ниже приведен пример V-образного кронштейна, изготовленного заказчиком.

Кронштейн, изготовленный по индивидуальному заказу заказчика
для лопасти весом 45 фунтов
Щелкните изображение, чтобы увеличить

Установка классического V-образного кронштейна

Кронштейн, показанный на фото выше, был изготовлен заказчиком для установки на его фальцевую крышу.Скульптура MG Weathervane весила около 45 фунтов. Как видите, косынки довольно большие. Монтажная труба была 12 дюймов высотой с одним установочным винтом для зажима стержня из нержавеющей стали (показанного на этой фотографии) на месте. Такой нестандартный кронштейн должен быть изготовлен на месте и адаптирован к крыше.

Установка флюгера и купола

Установка флюгера и купола


Нажмите здесь — ПОЧЕМУ КУПИТЬ У НАС

ЦЕНЫ СЛИШКОМ НИЗКИЕ ДЛЯ ПУБЛИКАЦИИ

МЫ РАЗРАБОТАТЬ ЦЕНУ, СООТВЕТСТВУЮЩЕЙ ВАШЕМУ БЮДЖЕТУ

Звоните с 9:00 до 21:00 — по восточноевропейскому времени — 7 дней в неделю
1-888-899-8493

«Мы отправляем во все 50 штатов — надежное быстрое обслуживание с 1976 года»

Инструкции по установке флюгера

«Установка флюгера и купола может быть опасной.При необходимости воспользуйтесь профессиональным установщиком «


Как установить купол с флюгером


Видео по установке флюгера


Как заменить старый купол

Инструкции по сборке
Флюгер полноразмерный
(без удерживающего крюка)

Метод крепления на крышу

  1. Используя крепление в качестве шаблона, установите крепление в желаемом месте и просверлите монтажные отверстия.Используйте силиконовый герметик хорошего качества между креплением и зданием. Временно вставьте столб в крепление и используйте его, чтобы правильно отвесить. Используйте прилагаемые винты или лучше и надежно прикрепите к зданию.
  2. С помощью острой ножовки и тисков обрежьте стойку так, чтобы она выступала не более чем на 16 дюймов над опорой (не включая шпиндель). Вставьте стойку в опору и закрепите винтами. Закупорите стойку в месте, где она входит в опору.
  3. См. Инструкции по сборке для завершения установки

ПРИМЕЧАНИЕ. Крепления на крышу не входят в комплект поставки флюгера и должны заказываться отдельно.

Руководство по установке купола


Ваш купол теперь обеспечит вам удовольствие, не требующий обслуживания, и эффективную круглогодичную вентиляцию на долгие годы.


Как установить купол с флюгером

Установка крышек и крышек

  1. (Перейдите к шагу 3, если устанавливаете только крышу. ) Во-первых, определите, можно ли просверлить отверстие 3/4 дюйма в пике вашей крыши для нижней части стойки Finial. Это лучший метод для анкеровки отверстия Finial до 4 дюймов в пике.
  2. При необходимости подрезать латунную стойку. Большой шар Финиала должен опираться на медную трубку колпачка.
  3. Перед установкой заглушки плотно закройте крышу. КРЫШКИ ДОЛЖНЫ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО В ДЕКОРАТИВНЫХ ЦЕЛЯХ.
  4. Используйте БОЛЬШОЕ КЛЕЙКУЮ СИЛИКОНОВУЮ ЗАПЛОТНУЮ внутреннюю крышку вокруг нижней части стойки, вдоль каждого изгиба, где виден припой, вокруг отверстий под гвоздь, где Finial входит в крышку, и вокруг винта, который крепит Finial к крышке.Если возможно, поместите герметик и в отверстие в крыше.
  5. Установите Finial (Cap) на крышу и отвес.
  6. Убедившись, что точки на дне крышки не зацепятся, нажмите с усилием, но не с силой, на козырёк крыши. Закрепите кровельными гвоздями в отверстиях, предусмотренных двумя противоположными гвоздями. Дважды проверьте отвес и закончите крепление крышки к крыше.

ПРИМЕЧАНИЯ:

  • Медь мягкая, легко сгибается и мнется. Соблюдайте осторожность при обращении!
  • Эта страница предназначена для ознакомления.У установщика могут быть более подходящие методы установки.
  • Для достижения наилучших результатов используйте САМОКЛЕЙ СИЛИКОНОВЫЙ ЗАПЕЧАТЫВАЮЩИЙ КЛЕЙ самого высокого качества; применяя либеральные суммы на протяжении всей установки !!

28 «Vinyl Boston с маяком 624P
Изображение 41-A


28 «Винил Бостон с маяком 624P
Изображение 41-A

Установка большой купола с помощью крана
Установка 48-дюймовых фундаментных и 72-дюймовых основных куполов на 150-футовый сарай

Внутри каждого купола находится «ВЕНТИЛЯТОР BREEZA» модели VG36DM 36 дюймов с прямым приводом — 1/2 л. с. — 1 фаза — 825 об / мин — однофазный — TRI-лезвие.
Внешний кожух корпуса вентилятора имеет размер 41-1 / 8 дюйма, который плотно скользит внутри купола размером 48 x 48 дюймов с минимальными затратами на крепление [работа около 45 минут].

Изображение 42

Изображение 42

Установка 42-футового Hartford на 48-футовой крыше
Изображение 43

Установка 42-футового Hartford на 48-футовой крыше
Изображение 43

72-дюймовая пагода с Windows
Изображение 44

72-дюймовая пагода с Windows
Изображение 44

*** для вопросов или заказа ***
*** Звоните 1-888-899-8493 ***

*** ***

звоните по самым низким ценам в Интернете
Принимаются все основные кредитные карты

Монтаж флюгера на крыше дома

Флюгер, будучи полностью функциональным для определения направления ветра, также используется в качестве декоративного приспособления. От традиционных стилей стрелок до индивидуальных флюгеров — практически нет ограничений на доступные стили. Флюгеры обычно изготавливаются из нержавеющих металлов, таких как латунь, нержавеющая сталь или медь. Медные флюгеры особенно привлекательны и стали стандартом для декоративного использования.

Есть несколько способов установить флюгер. Каждый требует небольшого объема работы, которую можно выполнить днем. Флюгер следует устанавливать в самой высокой точке крыши.Если в вашем доме есть купол, это идеальное место для флюгера. В противном случае хорошо подойдет конек крыши.

Шаг 1 — Соберите флюгер

Традиционный флюгер будет иметь латунный стержень длиной примерно 28 дюймов, большой и маленький медный шар, латунный воротник с установочными винтами, направленный с установочными винтами, вращающийся орнамент и внутренний стержень из нержавеющей стали и шарикоподшипник. Орнамент прикреплен к стержню из нержавеющей стали, который находится внутри латунного стержня и может вращаться. Направленный не должен вращаться, а должен указывать на север. Используйте отвертку, чтобы затянуть установочные винты и собрать весь флюгер.

Шаг 2 — Просверлите верхний блок или коньковую стойку

Зайдите на чердак и найдите конек — горизонтальную балку, которая проходит по всей длине конька крыши. Это балка, в которой вам нужно будет просверлить, чтобы установить латунный стержень. На крыше с помощью дрели просверлите вертикальное отверстие прямо в коньке крыши.Убедитесь, что сверло не больше латунного стержня. Если вы не уверены в правильности посадки, сделайте пробное сверло в запасной кусок дерева, чтобы посмотреть, как подойдет стержень. Вы должны вставить около восьми-девяти дюймов 28-дюймового стержня в стойку конька.

Шаг 3 — Вставьте флюгер
