Уклон водостока — как он влияет на эффективность водоотведения

Водосточная система — обязательный атрибут современных зданий и сооружений. При кажущейся простоте конструкции — это на самом деле непростая система, где такому показателю, как уклон водостока, предъявляются строгие требования. Именно под определённым углом собираются желоба конструкции для обеспечения эффективного удаления воды, стекающей со скатов крыши.

Содержание

  1. Что такое водосточная система крыши
  2. Стандартный угол наклона
  3. Как выставить угол наклона
  4. Нюансы монтажа водосточной системы
    1. Видео инструкция

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

  • минимальный – 1 мм на 1 м длины желобчатого участка;
  • максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома. Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая. Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше. Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы. Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%. Это есть 2 cм на 1 м длины восточной конструкции. И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

  1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
  2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
  3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
  4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

  • перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
  • перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
  • застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков. Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой. В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

Видео инструкция

Желоб водосточный: размеры, уклон водостока по ГОСТу и элементы системы

Водосточная система играет важную роль в любом типе зданий. Принцип дождевой канализации яснее белого дня — она отвечает за перераспределение и отвод атмосферных осадков, которые представлены в жидком состоянии или перешли в таковой.

В качестве объектов, в защиту которых вступает водосток, является фасад, фундамент, кровля.

Схема функционирования покатого места основана на локации воронок (количество ознаменуется индивидуальными особенностями проекта), которые «принимают» жидкие осадки и через соответствующие трубы с обводами или без транспортирует воду в отведенное для стока место.

Что такое водосточный желоб и что он собой представляет?

Когда речь идет о комплектующих дождевой канализации, одним из первых вспоминают о водосточном желобе. Конечно же, отсутствие этого канала не поставит под вопрос создание водосточной системы, но из года в год, отказ или упразднение данной составляющей в целой структуре отвода воды может обернуться рядом неприятностей.

Вот основные задачи, которые выполняет водосточный желоб:

  • отвечает за направление движения воды, которая стекает с поверхности здания;
  • сокращает до минимума проникновение воды и отрицательное воздействие на фундамент;
  • исключает вероятность размыва многокомпонентных динамичных систем в области расположения дома;
  • существенно уменьшает объемы воды, которая проникает в подвальные помещения;
  • сохраняет фасад и различные декоративно-архитектурные объекты в прилежном виде, противодействуя их разрушению благодаря правильно и согласованному отводу осадков.

Ко всем перечисленным плюсам еще можно добавить возможность сбора дождевой воды благодаря желобу и другим элементам водосточной системы в специальных емкостях, которые ставят на итоговом стоке.

ВАЖНО!

Сбор осадков — очень актуальный вопрос для домов и дач с земельными участками, отведенными под огород, клумбы и т. д., так как в теплое время года при необходимости полива у вас появится возможность рационально применить накопленные осадки.

Визуально подводящий канал напоминает «половинчатую», в некотором роде открытую в верхней части трубу. Обычно ее устанавливают вдоль стороны здания от угла до угла. В качестве выбора материала для изготовления данного компонента покатой структуры абсолютно нет каких-либо ограничений и в роли своеобразного сырья используют свинец, чугун, крашенная сталь или алюминий, медь и даже дерево.

Что из себя представляет водосточный желоб

Расчет водосточной системы

Чтобы точно знать, какое количество труб, желобов и прочих комплектующих понадобится приобрести, следует произвести расчеты водостока, используя для этого планы кровли и фасада. Для подсчета необходимы следующие параметры:

  • общая высота дома – то есть расстояние от карниза до земли, этот параметр необходим для вычета длины трубы, при этом от общей высоты необходимо вычесть 30 см, именно на таком расстояние от земли должно располагаться сливное колено водоотвода;
  • длина карнизов отдельно на каждом скате;
  • площадь каждого ската, особенно это важно, если скаты имеют не одинаковые размеры, так как в этом случае может понадобиться использовать желоба и трубы с большим сечением на одной стороне дома и с меньшими параметрами на другой стороне, для вычисления площади необходимо длину ската умножить на его ширину, если крыша сложной конфигурации, то стоит отдельно посчитать площадь каждой геометрической фигуры на скате.

Это все параметры, которые необходимо вычислить. Каждый из них должен быть указан на плане, чтобы расчеты водосточной системы можно было сделать быстро и максимально точно. Важно помнить, что только при правильном подборе размера и количества желобов, труб, воронок, держателей и прочих элементов, система будет функционировать максимально эффективно.

Состав системы водоотвода

Помимо желоба дождевая канализация включает в себя следующие элементы:

  1. водосточная труба обеспечивает вертикальную транспортировку атмосферных остатков, полученных от желоба либо воронки. Главная функция элемента — эффективное удаление водных накоплений с навеса дома. Как правило, представлена в виде сборной конструкции, но в зависимости от проекта могут применяться и упрощенные варианты;
  2. соединитель труб, как правило, входит в состав водосточной трубы или может быть вспомогательной деталью подводящего канала. Его основное предназначение выражено в самом названии. В большей степени элемент применяют для соединения главных труб или составной трубы с отводом (как и уголки). Также используют в тех случаях, когда необходимо подкорректировать длину водосточной трубы;
  3. кронштейн служит для акведука опорой и креплением непосредственно к поверхности дома. Они бывают двух типов. Первый из них называется коротким и его основная задача заключается в поддержке необходимым параметров для правильного водоотвода. Второй вид, являющийся длинным держателем, представлен как силовая конструкция с функцией формирования и регулирования уклона системы водостока;
  4. заглушка желоба обеспечивает водную изоляцию края канала, который не предусматривает подсоединение трубы и соответствующих элементов системы в данном углу здания;
  5. хомут выполняет функцию фиксации водоотводного стояка для соблюдения заданного направления движения жидкости. Визуально выглядит как кольцо, которое благодаря штырю крепится к стенке;
  6. водосборные воронки собирают и направляют накопленные осадки в составную трубу;
  7. водосточный слив выступает в качестве «переправы» между стоком жидкости и местом (емкостью) для ее отвода.

Устройство водосточной системы

Также при монтаже дождевой канализации могут использоваться дополнительные составляющие, такие как тройники (разводят трубы), обводы (обходят «выступающие» участки здания) и специальные защитные стенки, предотвращающие попаданию в стояк различного мусора, листьев и прочих посторонних объектов.

Основные элементы водостоков

К наиболее важным конструктивным частям можно отнести два элемента. Это желоб и стояк. Выполняться они могут из различных материалов, а также отличаться по своей конструкции. В частности, желоб можно классифицировать по двум критериям.

  1. Форма сечения. По данному параметру можно приобрести желоба таких форм:
  • круглый;
  • прямоугольный.

  1. Материал производства. Данный параметр также распространяется и на остальные элементы системы. Наиболее распространены изделия следующих видов:
  • металлические – (нержавеющая, оцинкованная или окрашенная сталь, алюминий, цинк-титан, медь) характерная черта таких изделий – высокая прочность и долговечность, ведь для защиты металла от влаги применяются специальные полимеры, которые предотвращают ржавление, также изделия не боятся негативных погодных факторов, механического воздействия и резкой смены температурного режима, недостаток же заключается в том, что это дорогая продукция, а, кроме того, без дополнительного внутреннего покрытия, металлические водостоки являются довольно шумными;

  • бетонные желоба – отличаются низкой стоимостью и большим запасом прочности, однако, чаще всего, применяются для построек хозяйственного назначения;

  • пластиковые – (на основе ПВХ) отличительная черта – это доступная стоимость и простой монтаж, однако, следует учитывать, что при нагревании под солнцем изделие может деформироваться, а при сильном морозе конструкция становиться хрупкой, поэтому для полноценной эксплуатации часто требуется прокладывать внутри желоба и труб дополнительный нагревательный кабель.

Кроме труб и желобов, так же потребуется приобрести элементы для крепления, воронки, соединяющие и сливные колена, защитные решетки и ряд других конструктивных частей. Какую именно продукцию выбрать – зависит от поставленных задач, предпочтений и возможностей владельцев. Однако, важно не просто подобрать элементы водостока по форме и материалу производства, но также верно рассчитать размеры желобов водосточной системы. Чтобы определиться было максимально легко, необходимо знать, какие значения являются стандартными, а также от чего зависит выбор конкретного размера.

Водосточный желоб: размеры и роль уклона

Собственно, не так уж и много классификаций, разделяющих разные виды этого элемента. Чаще всего подводящие каналы различают в зависимости от материала изготовления.

Таким образом, следует говорить о:

  • металлических. Как и в любой другой ситуации, главная причина предпочтения металла заключается в жесткости и надежности. Благодаря индивидуальным свойствам направляющие могут прослужить 30-40 лет. Устойчивы к механическим воздействиям;
  • пластиковых. В данном случае есть свои преимущества — легкость и невосприимчивость к корозии. Но с другой стороны их минусы обусловлены невысокой прочностью и плохой звукоизоляцией;
  • бетонных. Получили развитие при сооружении многоэтажек и установлении тротуарной дренажной системы. Из-за значительного веса в «домашнем» строительстве не используется. К тому же, камень не столь эффективный соперник водным нагрузкам в длительной перспективе.

ОБРАТИТЕ ВНИМАНИЕ!

Выбор в пользу металлических желобов должен основываться на предусмотрении нагрузки на конструкцию крова и фундамента. Сталь добавит серьезную нагрузку на внешние края стен и стропильную систему.

Еще одна характеристика, по которой современные водостоки принято различать — это сечение. По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации.

Что касается особенностей и целесообразности использования того или иного вида, то прямоугольные водоотводы применяют в регионах, где выпадает большое количество осадков. При малых параметрах влажности фиксируют квадратные желобы, а круглые и вовсе принято считать универсальными.

Уклон желоба

Длина желоба равна аналогичному показателю карниза дома. Их количество определяют для каждого ската по отдельности. Что же касается ширины каналов, то данная величина зависит от площади крыши. Ниже приведены пропорции на примере инструкции системы водостока Profil.

Слева площадь кровли, справа — ширина водоотводной трубы:

  • один стояк у края: до 70 кв. м — 90 мм, 70-140 кв. м — 130 мм;
  • один стояк в центре: до 110 кв. м — 90 мм, 110-200 кв. м — 130 мм;
  • два стояка по краям: до 140 кв. м — 90 мм, 140-220 кв. м — 130 мм

Кроме размеров конструкции обратите внимание на уклон.

ОСТОРОЖНО!

Уклон впадины очень важен, поскольку при чрезмерно пологом положении часть жидкости не будет транспортироваться на составную трубу, а при большом уклоне поток воды будет несоизмерим с возможностями воронок. Уклон водосточного желоба составляет 3-5 мм на погонный метр.

Существующие на сегодня диаметры водостока


Размеры, предлагаемые российскими производителями – от 50 до 200 мм. Ранее применялось всего лишь три основных параметра – 100, 150 и 200 мм. Но за счет большого ассортимента от производителей и поставляемой на наш рынок импортной продукции диаметр водосточных труб значительно видоизменился. Сегодня какого-то одного установленного стандарта по ГОСТу в России не существует.

Ниже мы представим распространенные размеры водосточных труб и желобов:

  • 80/100;
  • 90/125;
  • 100/125;
  • 120/150;
  • 150/200.

Наша компания предлагает оптимальные для множества крыш диаметры труб и желобов. Если система необходима для отвода осадков с кровли значительной площади, например, со складского или торгового здания, обратите внимание на большую водосточную систему из оцинкованной стали 120/150 или 150/200 мм. Такая конструкция справится с высокой нагрузкой без деформации. Водостоки больших размеров подойдут также для крыш производственных и промышленных помещений.

Толщина стали составляет 0,5 мм, защитное полимерное покрытие – полиэстер. Собственник жилья может выбрать любой оттенок из каталога RAL, чтобы водосточная система стала не только защитой, но и украшением кровли.

«Водостокстрой» предлагает также системы для частного строительства – «Стандарт» и Евро «Aquarius» с размерами 100/125 мм. Системы обладают хорошей пропускной способностью и доступной стоимостью.

Для негабаритных построек хозяйственно-бытового назначения (хозблоков, бань, беседок) мы рекомендуем малую водосточную систему 80/100 мм.

Монтаж водосточного желоба своими руками

Данную процедуру можно доверить профессионалам, но поскольку Вы уже введены в курс дела и ознакомлены с особенностями этого элемента, вполне реально возглавить этот процесс самому.

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

В первую очередь, нужно уделить внимание установке держателей.

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

Установка кронштейнов

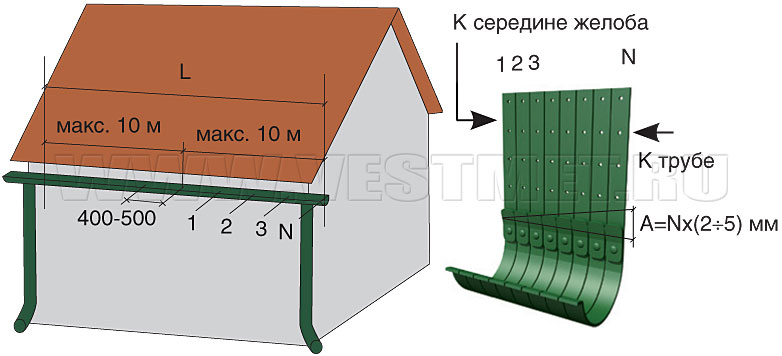

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

ВАЖНО!

Некоторые виды кровли могут предусматривать больший наклон.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше). Кроме того в этом вопросе обращайте внимание на угол склона.

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Установка желоба

Собственно, процесс монтажа не совсем простой как кажется. Браться за это дело самому или обращаться к специалистам — дело за Вами, а с нашей стороны необходимая помощь оказана.

Дополнительные материалы по теме

Водосточные воронки для плоских кровель

Подробнее

Водосточные системы Аквасистем

Подробнее

Как сделать круглую крышу

Подробнее

Ваши отзывы, комментарии, вопросы

Уважаемые посетители! В комментариях мы периодически, по мере занятости, будем отвечать на Ваши вопросы. Чтобы мы ответили Вам оперативно (в течении часа) вы можете: позвонить,, написать личное сообщение или оставить заявку на бесплатную консультацию по телефону.

Водосток: пластик или железо

Чтобы понять, какой же водосток лучше — из пластика или металла, надо сравнить плюсы и минусы. Отличаются они не только по цене и внешнему виду, но и по сроку эксплуатации.

Плюсы

Основным плюсом металлических конструкций является долговечность. Водосточная система из оцинковки, сплава алюминия и цинка или титана вечна. Водоотливу не страшны ни солнце, ни жара. Детали легко гнутся, подстраиваясь под любые формы крыши.

К преимуществам ПВХ можно отнести эстетичный внешний вид и возможность выбрать самые разные цвета. Водосточная система из пластика устойчива к влаге — её не повреждает ржавчина. Крепкие детали трудно сломать случайно при монтаже, хотя есть вероятность нарушить защитное покрытие. ПВХ установка для водоотлива лёгкая, а значит подходит даже для ветхих домов.

Минусы

Большой минус любой металлической конструкции — её может «победить» ржавчина. Достаточно нескольких царапин, которые часто появляются при монтаже, чтобы сократить срок службы изделия. Кроме того, они тяжёлые и порой громоздкие. Не всегда есть возможность найти подходящее по дизайну решение.

У пластиковых минусов чуть меньше. Основным можно считать непереносимость мороза — большинство ПВХ конструкций предназначены для регионов, где температура не опускается ниже -15 градусов. При резких перепадах температуры трубы попросту трескаются. Помимо этого всегда есть риск поломки жёлобов при сходе снега или льда.

Выбираем материал водостока

Несмотря на существование новых материалов, для устройства системы традиционно используется металл. Такой водоотлив можно соорудить и самостоятельно, но купить готовый будет надежнее – производственный процесс предусматривает геометрическую точность готовых модулей, а также герметичное смыкание частей, потому что фальцевые замки для соединения деталей водоотвода отжимаются автоматическим путем.

Производство металлических водоотливов

Перед тем как начать устройство водоотлива, нужно выбрать материал, из которого будут состоять элементы системы. Для этого коротко ознакомимся с ассортиментом, который предлагает рынок, с точки зрения цены и качества – это важный фактор для долгосрочной эксплуатации и для бюджета сооружения.

Итак, оцинкованная сталь – недорогой и прочный материал, но требует ухода в процессе эксплуатации, который заключается в покраске металла с периодичностью 5–7 лет. Немного модифицированный вариант – оцинкованная сталь с полимерным покрытием – внешний слой выполняет функцию защиты от коррозии, придает эстетичный вид сооружению за счет различной цветовой гаммы, которая может быть подобрана под цвет кровли.

Водосток из оцинкованной стали с полимерным покрытием

Медь – прочный, пластичный при монтаже, долговечный материал, не подвержен коррозии. Существенный недостаток – цена. Но если позволяет бюджет, а дом выполнен под старину, то это оптимальный вариант. Алюминий – менее пластичен и долговечен, плохо переносит кислотную и щелочную среду, стоимость несколько меньше меди. Сплав титана и цинка – пластичность такая же, как у меди, в местах деформации или на стыках подвержен коррозии, становится хрупким и ломким при температуре +7°C. ПВХ – полимерный материал, бюджетный вариант, удобный в монтаже. Недостаток пластикового водостока – хрупкость и разлом при минимальных температурах.

Особенности комплектующих и их функции

В этом разделе соберем информацию про все элементы водостока. Желоб служит для сбора потоков, а в зимний период обеспечивает снегозадержание. Водоприемник – воронка, которая нужна для схода воды из желоба и отвода в трубу. Труба – обеспечивает слив воды вниз, защищая фасад здания. Угол желоба – служит для изменения направления воды на внешних и внутренних углах системы.

Желоб для сбора потоков и снегозадержания

Соединитель, связывая желоб и угол, предохраняет от протекания на стыке модулей, одновременно выполняя компенсаторную функцию линейного расширения металлических деталей. Крюк служит элементом крепления, также с его помощью можно создать уклон в нужном направлении. Колено необходимо для изменения направления водостока вверху или внизу стояка. Заглушка нужна для установки на торце желоба. Сетка «паук» защищает водосточную трубу от засора. Хомут служит для крепления труб на фасадах.

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

  • строительный уровень,
  • саморезы,
  • шуруповерт,
  • дрель,
  • шнур или веревка,
  • универсальная биметаллическая коронка для вырезания отверстий,
  • ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

  • ➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
  • ➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Дождевая цепь – оригинальный водосток


В одноэтажных домах вместо традиционных водосточных труб к желобам можно прикрепить цепь, по которой и будет стекать вода.
Дождевые цепи чрезвычайно популярны в Японии, где их украшают разнообразными декоративными элементами. Цепи делают из различных материалов, звенья могут иметь сложную пространственную форму и чередоваться с декоративными чашами и другими элементами. Нижний и верхний концы цепи должны быть закреплены так, чтобы цепь оставалась натянутой.

При использовании для стока воды дождевых цепей следует увеличить свес крыши – расстояние от стены дома до цепи должно быть не менее 0,5 м., либо дополнительно защитить стену от увлажнения брызгами воды.

Свободный водосток с крыши – не самое дешевое решение

Среди части застройщиков существует мнение, что дешевле всего ничего не делать – пусть вода свободно стекает с крыши непосредственно на отмостку и далее на землю.

Можно не делать специальное устройство для сбора и спуска воды с крыши дома при условии:

  • Увеличить свес края крыши от стены до 0,6 м.
  • Выполнить усиленную гидроизоляцию фундамента и стен цоколя на высоту не менее 0,5 м. выше поверхности отмостки;
  • Облицевать цоколь на указанную высоту не влагоемким материалом с высокой морозостойкостью (например, клинкерным кирпичом или плиткой, природным камнем, цокольным сайдингом).
  • Обеспечить уклон отмостки вокруг дома и поверхности участка в сторону от дома в несколько процентов.

Посчитайте затраты на эти дополнительные работы и Вы убедитесь, что установить водосточную систему для сбора и отвода воды с крыши будет дешевле.

Устроив свободный водосток без указанных выше мер, Вы рискуете существенно снизить долговечность отделки стен дома и цоколя, уменьшить несущую способность грунтов под фундаментом из-за их замачивания.

Кроме того, никак не организованные потоки воды по участку снижают комфорт пользования территорией. Отмостку часто используют как пешеходную дорожку. При свободном водостоке с крыши такая дорожка во время дождя станет непроходимой.

Свободный водосток обычно используют на отдельных участках периметра крыши дома и хозяйственных построек. Для сбора воды по краю отмостки рекомендуется устраивать лоток. Система сбора воды в лоток на краю отмостки менее чувствительна к воздействию льда и снега, к засорению мусором, проще очищается, чем водосточная система с желобами на крыше.

Следующая статья:

Как сделать кровлю из профнастила

Предыдущая статья:

Битумная черепица. Монтаж, укладка мягкой кровли.

Еще статьи на эту тему

  • Плавающий пол — звукоизоляция перекрытий в доме
  • То холодная, то горячая вода идет из котла
  • Как снять старые обои со стены или потолка
  • Звуко- шумоизоляция потолка в квартире
  • Открытая кухня студия, совмещенная с гостиной и столовой
  • Сухой теплый пол без стяжки в деревянном доме
  • Септики и станции очистки Евролос стоков автономной канализации
  • Как сделать дренаж вокруг фундамента дома своими руками

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

  • Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
  • Ливневая канализация для сбора и отвода воды с поверхности участка;
  • Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
  • Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).


Дождеприемник водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк.
Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр. ), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Товары для дома

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.


Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием. Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.


На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.

Декоративная емкость для отбора и хранения воды из водосточных труб может стать украшением дома.

Учитываем длину и площадь кровли

При проведении расчетов внутреннего водостока, исходя из сечения трубы, к примеру, для водосточной системы двухскатной крыши, нужно знать максимальный объем жидкости, которая может стекать с поверхности кровли. Для этого измеряют площадь обоих скатов и умножают на максимальное возможное количество атмосферных осадков, характерное для данного региона.

Можно воспользоваться упрощенным расчетом, когда предполагается, что на 1 см² сечения труб приходится один «квадрат» кровли.

Своевременно выполненный грамотный расчет водосточной конструкции для крыши собственного домовладения позволяет владельцам сэкономить немалую сумму денег за счет оптимизации приобретения комплектующих и составных элементов.

Как исправить уклон желоба? — компьютерный фанат

Если из-за наклона водосточного желоба вода стекает по стене вашего дома, вы можете сделать несколько вещей, чтобы исправить это.Во-первых, убедитесь, что склон находится под углом, а не вертикально.Если он вертикальный, вам нужно установить решетку желоба или дождевик, чтобы собирать воду, прежде чем она упадет на стену вашего дома.Во-вторых, проверьте желоба на наличие мусора и камней.При необходимости очистите их и убедитесь, что они плотно прилегают к линии крыши.Наконец, добавьте гравий или песок на дно желобов, чтобы вода не стекала по ним.

Как лучше починить уклон водосточного желоба?

Есть несколько различных способов исправить наклон водосточного желоба.Самый распространенный способ — использовать лопату или грабли для удаления излишков грязи и мусора со склона, а затем использовать уровень для регулировки уклона, пока он не выровняется с окружающей землей.Другой вариант — заполнить щель бетоном или кирпичом, а затем засыпать сверху новым грунтом. Наконец, вы также можете установить водосточную систему, которая будет отводить воду от склона в дренажные системы.Какой бы метод вы ни выбрали, перед началом работ обязательно проконсультируйтесь с местными строительными нормами и правилами.

Как самостоятельно исправить уклон водосточного желоба?

Если у вас есть желоб, который спускается к вашему дому, есть несколько вещей, которые вы можете сделать, чтобы исправить это самостоятельно.

  1. Проверьте наклон желоба с помощью уровня.Если он слишком крутой, возможно, вам придется добавить больше гравия или песка на дно желоба, чтобы сделать его более устойчивым.
  2. Поднимите край водосточного желоба над уровнем земли, используя кирпичи, брусчатку или бетонные блоки.Это поможет предотвратить попадание дождя и снега в желоба и на подъездную дорожку или тротуар.
  3. Установите ограждение вдоль края линии крыши, чтобы предотвратить попадание воды на вашу собственность внизу.
  4. Закройте все отверстия в водосточных желобах атмосферостойким материалом, таким как герметик или герметик. Это поможет предотвратить попадание воды и мусора во время сильных дождей или снежных бурь.

Какова средняя стоимость ремонта откоса водосточного желоба?

Средняя стоимость исправления уклона желоба составляет около 700 долларов.Есть несколько факторов, которые будут влиять на цену, в том числе крутизна склона и наличие или отсутствие повреждения водой.Если вы заметили, что вода течет по вашим желобам, важно как можно скорее вызвать специалиста, чтобы предотвратить дальнейшее повреждение и возможное затопление.

Сложно ли исправить уклон водосточного желоба?

Да, исправить наклон водосточного желоба может быть сложно.Если уклон слишком крутой, вода будет стекать по стене дома и собираться в желобах.Это может привести к повреждению фундамента и кровли вашего дома, а также увеличить счет за воду.Чтобы исправить уклон желоба, вам необходимо измерить угол уклона и соответствующим образом отрегулировать желоба.Вам также может понадобиться установить новые желоба или отремонтировать их, если они повреждены. Прежде чем приступить к работе, проконсультируйтесь с профессиональным подрядчиком, который поможет вам быстро и эффективно исправить уклон водосточного желоба.

Сколько времени занимает ремонт уклона желоба?

Нет установленных временных рамок для ремонта уклона водосточного желоба, так как ремонт будет зависеть от серьезности проблемы и объема работ, которые необходимо выполнить.Однако в большинстве случаев на исправление уклона водосточного желоба уходит около двух часов.Во-первых, технический специалист должен будет оценить ущерб и определить, что необходимо отремонтировать.Это может включать удаление мусора и грязи со склона, ремонт сломанной плитки или досок и выравнивание поверхности.Как только это будет завершено, можно будет установить новые материалы, и весь процесс может быть завершен в течение двух часов.

Что заставляет желоба терять свой уклон?

Одной из распространенных причин потери желобами своего уклона является разрушение кровельного материала или фасции, покрывающей стыки водосточных желобов. Это может быть результатом ряда факторов, включая возраст, погодные условия и разрушение конструкции.В некоторых случаях водосточный желоб может просто отсоединиться от облицовки или кровельного материала.Если это произойдет, вам потребуется отремонтировать или заменить поврежденные участки желобов и фасции.

Другой распространенной причиной потери уклона водосточных желобов является скопление воды по обеим сторонам водосточной системы.Это может произойти из-за сильных дождей или таяния снега, а также из-за недостаточного дренажа в фундаменте вашего дома и в почве.Когда вода скапливается по обеим сторонам водосточной системы, она оказывает давление на стороны водосточных желобов и в конечном итоге приводит к их разрушению.Вам нужно будет решить любые проблемы с дренажем, прежде чем они станут проблемой, установив надлежащие дождевые сады или водосборники.

Если вы заметили, что ваши желоба теряют свой наклон, не ждите, чтобы принять меры.Обратитесь к профессиональному подрядчику, например, к ремонтной бригаде The Home Depot Foundation, чтобы получить помощь в восстановлении дренажной системы вашего дома и предотвращении проблем с водосточными желобами в будущем.

Можно ли выровнять желоба без замены?

Есть несколько способов исправить уклон желоба без замены желобов.Один из вариантов — использовать выравниватель.Этот инструмент может помочь вам отрегулировать наклон желоба, чтобы он был равномерным.Другой вариант — использовать вантуз.Вы можете использовать этот инструмент для проталкивания воды и мусора в желоба, что поможет сохранить их чистыми и свободными от засоров.Наконец, вы также можете попробовать использовать метлу и ведро.Подметите любой мусор, упавший в желоба, а затем налейте воду в ведра, пока они не наполнятся.Этот метод поможет смыть любую грязь или мусор, которые накопились в желобах с течением времени.

Какие советы по устранению уклонов водосточных желобов?

Исправление уклонов водосточных желобов может быть трудной задачей, но с правильными советами это можно сделать легко.Вот несколько советов по укладке откосов водосточных желобов:

  1. Регулярно проверяйте уклон водосточной системы, чтобы убедиться, что она в хорошем состоянии. Если уклон слишком крутой, может потребоваться замена водосточной системы.
  2. Очистите весь мусор вокруг кромки водосточного желоба и водосточной трубы, чтобы вода не скапливалась и не наносила ущерб.Сюда входят листья, ветки и другие материалы, которые могут попасть в водосточную систему и впоследствии вызвать проблемы.
  3. Очистите весь мусор или мох по краям желобов с помощью шланга или веника.Это поможет воде свободно стекать в дренажную систему внизу.
  4. Добавьте слой гравия или щебня на дно водосточных желобов, чтобы уменьшить сток воды и защитить газон или сад от эрозии.Гравий также помогает отпугивать комаров в сезон дождей.

Почему важно иметь правильные уклоны водосточных желобов?

Наклоны водосточных желобов важны, потому что они помогают воде стекать по стене вашего дома контролируемым образом.Если уклоны водосточных желобов слишком крутые, вода будет стекать с крыши в желоба, вызывая затопление.Если уклон водосточных желобов слишком пологий, дождевая вода будет собираться на крыше и вызывать протечки. Правильный уход за водосточным желобом может помочь сохранить ваш дом сухим и избежать дорогостоящего ремонта.Вот четыре совета по устранению уклона желоба: 1) Проверьте, нет ли мусора или листьев, блокирующих дренажные отверстия по обеим сторонам желоба.Удалите любые препятствия с помощью метлы или лопаты, затем очистите отверстия с помощью шланга. 2) Поднимите или опустите край желоба с помощью лестницы или разводного ключа по мере необходимости. облицовка водосточного желоба в месте его соприкосновения с кровельным материалом. 4) Очистите весь мусор вокруг основания каждого водостока (если применимо). Если вы заметили, что уклон водосточного желоба ухудшается из-за возраста, погодных условий или других факторов, находящихся вне вашего контроля , лучше починить его до того, как он нанесет серьезный ущерб вашему дому.

Крепление водостоков | Правила монтажа водостоков

Давайте обсудим, как грамотно выполнить установку водосточных желобов различного типа? Здесь мы также обсудим, какие распространенные ошибки существуют при выполнении этой работы и как их избежать?



После того, как смонтирована новая конструкция крыши, наступает следующий ответственный этап работы – установка и монтаж водосточной системы. Выполнить установку водосточной системы может не только специалист, но и вы сами, для чего можно воспользоваться советами из видео. Практика показала, что при установке креплений и крепежей для водосточных труб и желобов, допускаются серьезные ошибки, из-за которых кажется, что водостока нет вообще. Крепление водостоков: правила, примеры, ошибки сегодня можно изучить на многочисленных сайтах в сети, где еть масса иллюстраций, фотографий и видео, с советами специалистов.

Для получения консультации оставьте ваш номер телефона



Грамотное крепление водостоков: правила, примеры, ошибки



» Специалисты говорят, чтобы избежать распространенных ошибок при установке водосточных систем, желобов, креплений, крюков, кронштейнов и других элементов, эту работу нужно начинать еще до того, как кровля будет закончена. Каждый желоб во время установки закрепляют на стропилах крыши, деревянной обрешетке или лобовой доске. Но если крыша уже готова, то работа по монтажу водосточных желобов будет сильно осложнена. «



Основными разновидностями водосточных желобов, представленных сегодня на строительном рынке, являются оцинкованные и пластиковые водостоки. При их размещении под свесом кровли, применяются индивидуальные методы, хитрости и секреты, позволяющие сделать каждый водосточный желоб эффективным, качественным и долговечным, независимо от погоды в регионе.



Порядок крепления водостоков различного типа



Каждая ошибка, допущенная в процессе установки водостоков, может привести к серьезным последствиям, после чего потребуется срочный ремонт желобов, креплений и других элементов водосточной системы, а также стен фасада дома.

Чтобы избежать ошибок во время работы, следует придерживаться следующего порядка установки водостоков:



  • 1) Температурный режим. Крепление водостоков: правила, примеры, ошибки, которые стоит учесть, являются свойства и особенности материалов. Пластиковый водосток устанавливают при температуре воздуха, не ниже + 5 градусов. Главная ошибка заключается в том, что водосточный желоб, хотя и изготовлен из высокопрочного пластика, при низкой температуре становится хрупким и чувствительным, поэтому при неосторожном движении или защелкивании замка крепления, водосток может легко лопнуть.
  • 2) Крепление водостока с уклоном. Каждый водосточный желоб устанавливают с небольшим уклоном в сторону водосточной трубы и ливнеприемника. Чтобы определить, какой угол уклона будет оптимальным, стоит изучить инструкцию производителя, который всегда указывает этот параметр, в зависимости от типа крыши, расстояния водосточной системы и других особенностей. Чтобы избежать ошибки, пластиковый водосточный желоб закрепляют с уклоном 3-5 мм на один метр, а металлический водосток устанавливают с уклоном 2-5 мм, на одном метре желоба. Чтобы избежать ошибки, между установленными ливнеприемниками расстояние должно составлять не менее 24 метров.
  • 3) Установка креплений на одинаковом расстоянии. Последовательность этой работы выполняется с учетом того, что в самом начале устанавливаются крепления в крайней верхней и нижней точке. Расстояние от края крыши не должно быть более 200 мм, а между двумя крайними крюками устанавливают все остальные крепления. Производители и компании предлагают различные типы крюков и креплений, в зависимости от типа и разновидности водостоков. Чтобы не допустить ошибки необходимо учесть, что расстояние между креплениями пластикового водостока, должно составлять не меньше 50 см, а для металлических конструкций минимум 60 см.



Ошибка монтажа водостоков – последствия и устранение



Крепление желобов собственными силами выполняется обычно в тех случаях, когда пользователь хочет сэкономить на этой работе. Если водосток, крюк и крепление выбраны в самом дешевом ценовом сегменте, а на установке также решили сэкономить, то чаще всего это также является ошибкой, потому что работа с низкокачественным материалом и нарушением технологий, обязательно приведет к поломке и проблемам.





Какие оплошности чаще всего допускаются при выполнении монтажа?



  •  При использовании меньшего количества крюков или кронштейнов, водосточный желоб может легко прогнуться и лопнуть;
  •  Если слив водосточной трубы установлен слишком высоко над отмосткой, то вода будет сильно разбрызгиваться по сторонам, в результате чего фасад дома быстро придет в негодность;
  •  Если система в целом смонтирована с нарушением технологии сборки, водосток также начнет протекать или полностью выйдет из строя при нагрузке во время осадков.



Крепление водостока – когда ни одна ошибка не допустима



Каждая ошибка, допущенная в процессе установки и монтажа водосточных систем, может привести к серьезным нарушениям и поломкам. В результате этого, владелец частного дома или коттеджа, рискует потерять не только деньги, но и время. После выхода водосточки из строя, систему потребуется демонтировать, покупать новые элементы и выполнять их установку с привлечением опытных квалифицированных специалистов, что также будет стоить довольно дорого.

Главными ситуациями, которые были допущены во время этой ответственной работы и не должны повторяться, являются:



  • Несоответствие диаметра водосточной трубы и общего числа воронок, что приводит к чрезмерной нагрузке на водосток, который во время обильных осадков может треснуть или сломаться;
  • Каждый водосточный желоб установлен без уклона, в горизонтальном положении, из-за чего вода скапливается внутри и даже переливается через край при сильном дожде. В зимнее время в системе вода будет скапливаться, замерзать, а при оттепели начнет создавать серьезные ледяные пробки, препятствующие отведению воды и могущие повредить пластиковый водосток;
  • Край кровли выступает за внешний края желоба, в результате чего водосточка не выполняет свою функцию или желоб установлен с контруклоном, в сторону стены, что приведет к повреждению фасада здания;
  • Водосточная труба закреплена слишком близко к стене дома, что будет приводить к постоянному намоканию наружной отделки и нанесет существенный вред фасаду дома.



Как установить водосток с учетом особенностей материала?



До недавнего времени самым распространенным вариантом водосточки была оцинковка, из которой изготавливались желоба и трубы. Хотя сегодня в некоторых местах все еще используют этот материал, ему на смену пришел пластиковый водосток, представляющий собой более красивый и оригинальный материал, который не уступает по своим свойствам и характеристикам оцинковке.

Каждый из материалов водосточной системы имеет свои преимущества и недостатки, поэтому при работе с любым из них, стоит учитывать некоторые особенности и нюансы выполняемой работы.



  • Пластик. Наиболее оптимальный вариант водостока, который не боится морозов, резких перепадов температуры и воздействия ультрафиолета. Пластиковое крепление и крюк имеют широкую рабочую поверхность, поэтому легко крепятся к ветровой доске и на протяжении долгого времени остаются устойчивыми и неподвижными, даже при максимальных нагрузках. Одним из недостатков пластиковых крюков, кронштейнов и крепежей, является невозможность придать им форму или конфигурацию, а использовать только в том виде, в котором они представлены изготовителем. Поэтому пред установкой, каждую деталь и крепление нужно проверить на соответствие размерам ветровой доски и возможности их установки на ней, на всем расстоянии крыши. Другим недостатком этого материала, пользователи считают высокую стоимость, в сравнении с другими изделиями, но это компенсируется повышенной практичностью водостоков и красивым внешним видом, представленным на рынке в нескольких расцветках.
  • Металл с полимерным покрытием. Такие водостоки имеют более доступную и низкую стоимость по сравнению с пластиком, а также выделяются высокими эксплуатационными характеристиками. Металл отлично выдерживает серьезные нагрузки, в виде обильных осадков и не уступает в этом полимерам. Несмотря на это, металлические крепления с полимерным покрытием являются чувствительными к механическим повреждениям в виде ударов, сколов и царапин. Это часто приводит к тому, что на участке водостока с поврежденным полимерным покрытием, начинает появляться ржавчина и коррозия, а значит, срок службы установленной конструкции будет гораздо меньше. Нанести повреждения водостоку можно даже во время сборки и установки, поэтому каждое крепление, крюк и основные элементы водосточки нужно монтировать осторожно и аккуратно.
  • Оцинковка. Водостоки из этого материала являются наиболее доступными по своей стоимости. Несмотря на то, что внешний вид желобов и труб является не слишком эстетичным, красивым и привлекательным, срок службы таких изделий, довольно продолжительный. Для таких элементов также страшны механические повреждения, потому что защитный оцинкованный слой при нарушениях не может обеспечить предотвращение коррозии и ржавчины. В отличие от пластика, крепление или крюк в металлической оцинкованной системе можно выгнуть и придать ему любую форму и конфигурацию.



Установка водосточной системы после того, как крыша готова





В каких именно ситуациях, установку водостоков приходится выполнять уже после того, как крыша закончена? В числе таких ситуаций, выделяются:



  •  При проектировании кровли запланирован монтаж перфорированных софитов для вентиляции, поэтому желоба и крепления будут установлены на лобовую доску на всем расстоянии крыши;
  •  Водосточку под готовую крышу приходится устанавливать в тех случаях, когда дом куплен недостроенным, а предыдущий хозяин не предусмотрел выполнение этой работы заранее;
  •  Старая водосточная система сломалась, а желоба начали протекать или подтекать, поэтому нуждаются в замене.



Несмотря на то, то установка таких систем после того, как кровля смонтирована, требует особых навыков от мастеров, при правильном планировании и подходе, работа будет выполнена на высоком профессиональном уровне. Каждая ошибка, допущенная при монтажных работах, независимо от того, какой протяженности и расстояния является водосточка, может повлечь за собой другие последствия, устранение которых выльется в дополнительные расходы.



Экономия на покупке и установке водосточной системы, это самая большая ошибка, которая чаще всего встречается в реальности. Выбор дешевых материалов желобов и труб, приводит к их быстрому износу и выходу из строя. А желание сократить расходы на покупке креплений, расстояние между которыми делается больше, чревато реальными изломами и трещинами водостоков. Именно поэтому квалифицированные мастера никогда не рекомендуют включать режим экономии на этом этапе строительства и ни в коем случае не увеличивать расстояние между крепежными элементами любого типа.



Качественно и грамотно смонтированная водосточная система, будет служить владельцу частного или загородного дома на протяжении многих лет. Вместо ремонта этой системы, на который придется изрядно потратиться, владелец дома может спокойно заниматься другими работами и делами. Основной секрет долговечности водосточной системы заключается в том, что хозяин не экономит на мастерах. А если он решает сам выполнить монтаж водосточки, то точно следует инструкциям, предоставленным в этой статье, на иллюстрациях и в видео. Только в этом случае можно быть полностью уверенным, что установленная водосточная система будет служить долго и качественно.

» Монтаж водосточки – это не время и не место для экономии! В этом смогли убедиться многие владельцы домов и коттеджей! «

Для получения консультации оставьте ваш номер телефона

Монтаж водостоков

Компания «Альта-Профиль» является производителем систем водостоков, а потому мы хорошо знаем технические особенности, которые возникают при их монтаже. Наши специалисты используют высококачественные доборные элементы производства «Альта-Профиль».

Мы гарантируем:

  • высокую квалификацию специалистов;
  • сочетание доступной цены и гарантированного качества монтажа;
  • учет всех технических нюансов каждого объекта и выбор соответствующей системы водостока;
  • соблюдение оговоренных сроков выполнения работ;

Если до обращения к нам вы еще не выбрали нужную систему водостока, мы поможем определить оптимальный вариант.

Стоимость монтажа зависит от сложности и объема выполняемых работ. Гарантия распространяется не только на продукцию «Альта-Профиль», но и на монтажные работы.

Давид, г. Москва

Вопрос: Обязательно ли перед прокладкой линейного дренажа делать уклоны в обе стороны от водостока?

Ответ специалиста Не обязательно, но желательно, так как уклон позволит увеличить площадь дренируемой территории и одновременно уменьшить длину дренажных каналов.

Владимир, г. Санкт-Петербург

Вопрос: Мне на участке нужно делать дренаж, но не могу определиться  с выбором системы. Какая лучше – точечная или поверхностная?

Ответ специалиста Точечный дренаж используется в местах  с повышенным содержанием воды, например, возле водостоков, кранов и т.д. Поверхностный предназначен для отвода излишков талых вод или осадков. Оптимальный вариант – сочетание обеих систем дренажа.

Посмотреть ещё вопросы

  • #Сайдинг
  • #Фасадные панели
  • #Дренажные системы
  • #Водосточные системы

Раньше у меня дом был обшит деревом. Но проблема в том, что в нашей местности грунтовые воды залегают близко к поверхности, и сколько я не обрабатывал бревна противогрибковыми препаратами, все равно постоянно то плесень появлялась, то грибок. Поставил сайдинг – красота, вообще забыл об этой головной боли.

Иван Сотников

учитель

г. Москва

Покупал сайдинг три года назад. Не был уверен, как фасад переживет зиму – а они у нас суровые. Морально приготовился к тому, что после морозов появятся трещины или еще какие-нибудь дефекты – товар-то недорогой. Но вот уже третью зиму подряд наблюдаю за цоколем, сайдинг стоит, как новый. Могут же наши делать, когда хотят!

Евгений Добролюбов

режиссер

г. Чебоксары

Честно говоря, сначала я дом обшил вагонкой. Выстоял он один сезон, после зимы-весны вагонка набрала воды, фасад вздулся и покоробился. Только тогда купил пластиковый сайдинг, как друг посоветовал. Кстати, выбрал рисунок под дерево, серия Blockhouse – с двух шагов вообще не различить. А на погоду никак не реагирует – снег там, дождь, или солнце палит. Теперь вот думаю – ну чего сразу было сайдингом не обшить, зачем столько денег на ветер выкинул?

Петренко Сергей

депутат

г. Саратов

Все отзывы

Альта-Профиль — производственная компания, специализирующаяся на изготовлении изделий и конструкций из полимеров, лидер отечественого рынка строительно-отделочных материалов. Основные направления производства: сайдинг, фасадные панели, водостоки, дренаж, уличное покрытие. Тщательно продуманная дилерская сеть позволяет компании продавать продукцию по территории всей РФ, в странах СНГ и ЕС.

Каждый вид товара сопровождается сертификатами качества международного образца, что означаете полное соответствие действующим нормам и стандартам, соблюдающимся при производстве. Это добротная продукция, которая уже давно зарекомендовала себя с положительной стороны.

Мы предлагаем:

ПВХ-сайдинг — популярное решение для облицовки фасадов любых типов зданий: от жилых до промышленных. Материал приспособлен к различным климатическим условиям — не теряет присущих ему технических и эстетических характеристик в течение нескольких десятилетий и не требует профилактики.

Фасадные панели — практичное решение для облицовки цокольной части здания. Снаружи панели прекрасно имитируют разные виды природного отделочного камня и при этом обладают превосходными эксплуатационными характеристиками.

Водосточный системы — современный вариант водостока, изготовленный из высококачественного пластика. Это прекрасная альтернатива оцинкованным водостокам, так как пластик во многом превосходит металл по техническим и эстетическим характеристикам.

Дренажные системы — то, что необходимо вам, если ваш участок постоянно подтапливается по причине близкого расположения грунтовых вод. Дренаж избавит вас от этой неприятной проблемы раз и навсегда.

С полным списком продукции Альта-Профиль в Липецке вы можете ознакомиться в каталоге нашего сайта — выбирайте нужный товар и приобретайте.

Важно: обращаясь к нам как к официальному дилеру, вы гарантированно получаете оригинальный продукт без переплаты!

Сайдинг

Фасадные панели

Водосточные системы

Подбор цвета фасада и кровли

Какой уклон должен быть у водостока

Содержание

  1. Определяем уклон водосточной системы
  2. Расчет сечения элементов водосточной системы
  3. Установка кронштейнов водосточной системы
  4. Устанавливаем воронки водостока
  5. Особенности монтажа водосточных желобов

Неотъемлемым элементом любой кровельной конструкции является водосточная система, которая позволяет отвести влагу, защитить от ее негативного воздействия не только саму крышу, но и стены. Процесс ее монтажа желательно начинать с проектирования и выполнения целого ряда расчетов. Для того чтобы ливневые и талые воды отводились с кровли максимально эффективно, потребуется в первую очередь правильно рассчитать уклон водостока и сечение всех его элементов.

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение. Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них. Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

Читайте также: Преимущества пластиковых водоотливов для крыши

При слишком большом уклоне водосточная система может не справиться с эффективным отведением ливневых вод, которые будут переливаться через края и, опять же, попадать на стены, постепенно вымывая из них связующие вещества.

Какой уклон водостока можно назвать оптимальным? Обычно это значение составляет 2-5 миллиметров на погонный метр. Для достижения желаемого результата вам потребуется всего два инструмента – длинный шнур и строительный уровень. Используя их, необходимо предельно аккуратно разметить места монтажа кронштейнов, благодаря чему вы сможете получить точный уклон системы водоотведения.

Расчет сечения элементов водосточной системы

Уклон системы водоотведения – важный, но не единственный параметр, от которого зависит эффективность ее работы. Кроме того, следует точно рассчитать сечение труб и желобов, для чего впору воспользоваться следующими рекомендациями:

  • для кровель, площадь которых не превышает 130 квадратных метров вполне можно обойтись одним водостоком с диаметром трубы 85-110 миллиметров и сечением желоба 115-125 миллиметров;
  • если площадь крыши больше 130 квадратных метров, потребуется уже два водостока с диаметром трубы 87-10 миллиметров и сечением желоба 150 миллиметров.

Установка кронштейнов водосточной системы

Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.

Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.

Устанавливаем воронки водостока

Следующий этап монтажа водосточной системы – это установка водоприемных воронок. В процессе ее выполнения мы рекомендуем выполнять все перечисленные ниже рекомендации:

  • для обеспечения герметичности системы необходимо очень аккуратно вырезать отверстия под воронки в желобе. Для пластиковых изделий лучше использовать острый нож, а для металлических – специальную ножовку;
  • передний фальц воронки должен быть прочно зацеплен за кромку желоба;
  • фиксаторы изделия закрепляются на задней кромке водостока;
  • в пластиковых системах воронка крепится к желобу с помощью специально предназначенного клея.

На последнем этапе монтажа необходимо установить специальные заглушки, которые оснащаются резиновыми уплотнителями для сведения к минимуму риска протечки системы.

Особенности монтажа водосточных желобов

После того как кронштейны выставлены строго по уровню, установить желоба, соблюдая необходимый уклон системы, будет совсем несложно. Для этого достаточно вставить изделие за кромку крепежного элемента и провернуть его до упора на 90 градусов. Для крепления желобов могут быть использованы либо специальные металлические пластины, либо защелки из полимерных материалов.

Читайте также: Монтаж пластикового водостока своими руками

На поворотах водосточной системы для соединения желобов применяются специальные уголки, которые исключают протечку воды на данных участках. Также важно правильно установить соединители и компенсаторы. Последние предназначаются для того, чтобы исключить деформацию элементов водосточной системы из-за температурного расширения. Монтаж компенсаторов осуществляется на тех участках, где желоба стыкуются с водосточными трубами.

Определите правильную глубину + уклон для французского дренажа.



Теперь вы почти готовы к копанию, копанию траншей и прокладке труб. Но сначала вам нужно использовать свои ставки и струны чтобы выяснить, насколько глубоко вам нужно копать. Для этого вам также понадобится линейный уровень, который доступен в любом магазине. хозяйственный магазин, который висит на веревке.

Все дренажные трубы (за одним исключением) должны иметь небольшой уклон вниз. Обычно 1/8 дюйма на фут достаточно для дренажа, это то же самое, что и обычно рекомендуемый наклон 1%. Обратите внимание, что я сказал, что дренажная труба должна быть наклонной, а не Французский дренаж. Причина этого в том, что дренажная труба используется для отвода дождевой воды в более засушливые районы или, в конечном итоге, в выход, в то время как французский дренаж используется для сбора избыточной воды с одних участков и последующего рассеивания ее в недрах других. Так что не критично, чтобы дно траншеи с французским водостоком было идеально наклонным, хорошо, если вы можете с этим справиться, но не слишком расстроен этим. Дренажная труба (или дренажная плитка, как ее называют некоторые) будет лежать на гравийной подушке на дне водоема. траншею, и этот гравий очень легко перемещать, чтобы правильно наклонить дренажную трубу.

Итак, вернемся к ставкам и веревкам. Начиная с самой высокой точки запланированной дренажной системы, вбейте кол и завяжите веревку на высоте 6 дюймов над землей. (точка J на ​​схеме ниже)

Протяните эту веревку к столбу на следующем повороте дренажной системы газона. Обратите внимание, что вы должны игнорировать любые короткие боковые ответвления труб на данный момент, см. пример ниже.

С натянутой струной вдоль первого участка трубы подвесьте линию на уровне колонны, туго натяните струну и переместите потяните вверх или вниз против этого кола, пока строка не будет ровной. Отметьте это место на столбе карандашом или фломастером. Держать туго натяните нить и завяжите ее на отметке.

В большинстве случаев ваша метка будет на высоте более 6 дюймов от уровня земли. Если нет, продолжайте в любом случае, и это, вероятно, сработает само собой. Если вы не можете выровнять струну из-за того, что земля мешает, вернитесь к исходной точке и переместите струну.

Теперь у вас есть натянутая веревка, которая показывает положение уровня вашего первого участка трубы. (Секция J-K на схеме) Далее вам понадобится калькулятор и рулетка. Измерьте длину веревки от колышка до колышка и округлите ее до ближайшая нога. В приведенном ниже примере это 14 футов. Теперь разделите число на 8, чтобы узнать, насколько глубже должен быть один конец трубы. для достижения уклона 1/8 дюйма на фут. 14 разделить на 8 равно 1,75 дюйма или 1-3/4 дюйма.

Сделайте новую отметку на втором кольце на этом расстоянии ниже отметки, которую вы недавно сделали, чтобы показать уровень. Теперь привяжите новую нить в эту новую метку и растяните ее до следующего поворота в вашей дренажной системе, как мы сделали выше. Отметьте, где струна ровно, как указано выше, и привяжите нить на этой отметке.

Здесь мы должны иметь дело с одним исключением наклона трубы, о котором я упоминал во 2-м абзаце. На примере, секция K-L должна быть установлена ​​ровно (без уклона), потому что это соединитель для двух отдельных дренажная плитка. Каждый раз, когда вы получаете систему трубопроводов, которая выглядит как обеденная вилка с 2 или более «зубцами», соединенными с «ручку» следует оставить на поперечной трубе, соединителе зубцов и рукояти, уровне.

Привяжите новую веревку к отметке уровня и протяните ее до следующей стойки в системе и отметьте позицию уровня. Снова свяжите струны на уровне, измерьте длину, разделите на 8 и отметьте глубину наклона ниже отметки уровня. На нашем примере показано ниже это означает, что секция LM имеет наклон 15/8 = 1-7/8 дюйма.

Продолжайте повторять эту процедуру, пока не достигнете конечной точки вашей дренажной системы, обычно на улице или канаву, где будет виден конец дренажной трубы.

Растянув эти струны и отметив глубину уклона на ваших струнах, вы выяснили, какой глубины должна быть дренажная труба. быть, и как глубоко вы должны копать. Подойдите к своей последней ставке (у канавы, ручья или улицы) и измерьте то место, где вы хотите дно вашей водосточной трубы установить на отметку глубины уклона — запишите это число. При сливе в берег ручья или канавы обычно это на 6 дюймов ниже уровня соседней земли, при сливе на улицу это либо верхняя часть бордюра для дворов с крутым уклоном возле бордюра или в нижней части бордюра для дворов с пологим уклоном (необходимо будет прорезать бордюр здесь и это сложно сделать). В приведенном ниже примере это расстояние составляет 60 дюймов (еще одна причина использовать длинные ставки).

Это измеренное расстояние (60 дюймов в примере) указывает вам расстояние от нижней части французского дренажа до нижней колонны на каждая ставка. Если вы вычтете расстояние от земли до нижней струны на каждой стойке, вы можете найти расстояние, которое вы должны копать на каждом столбе (в нашем примере 24″, 33″ и 54″).

Помните, что уклон 1/8″ на фут является минимальным. В некоторых случаях вам может потребоваться увеличить наклон, чтобы избежать копать очень глубокие французские дренажи. В нашем примере конец дренажной системы рядом с домом имеет глубину 54 дюйма, и мы хотели бы чтобы он был мельче. Если мы хотим вырыть около дома всего 20 дюймов в глубину, то переместите верхнюю струну выше на стойке, чтобы разница между исходной глубиной и желаемой глубиной (54–20 дюймов = 34 дюйма). Поскольку изначально струна находилась на высоте 6 дюймов от земли. теперь он будет на высоте 6 дюймов + 34 дюйма = 40 дюймов от земли. Затем, когда вы отмерите 60 дюймов вниз от веревки на столбе, вы получите глубину траншеи. желаемых 20 дюймов.

Теперь вернитесь во двор и найдите склоны для оставшихся боковых ветвей. Имейте в виду, что боковые ветви будут подниматься вверх, новые точки, чтобы они стекали в основную дренажную трубу. В нашем примере это означает, что ветвь M-P будет на 1-1/8 дюйма выше в точке P, а ветвь L-Q будет такой же, как и секция L-K, потому что она соединительная труба. Участок Q-R будет очень крутым, как и участок J-K, чтобы получить 20-дюймовую траншею. глубина у дома.

После того, как французские дренажные траншеи и сухие колодцы будут вырыты, затем установлены трубы из сухой ткани, проницаемый ландшафт ткань укладывается в траншею, а поверх ткани насыпается гравий толщиной не менее 2 дюймов (как описано в Установка французского дренажа). Затем этот гравий можно легко переставить, чтобы получить правильный уклон для установки жесткой дренажной трубы на место. (читайте здесь, чтобы узнать, почему не использовать гибкую гофрированную пластиковую трубу). Также вы захотите прочитать страницу о том, как выбрать надлежащие фитинги, позволяющие очищать вашу дренажную систему с помощью обычного оборудования типа Roto-Rooter.

Расчет уклона дренажной трубы | Simpson Plumbing LLC

(обновлено 22 ноября 2021 г.)

Ничто не испортит день быстрее, чем обнаружение того, что дренажные трубы не сливаются. Будь то в душе или в кухонной раковине, стоячая вода является признаком того, что что-то не так. Обычно это признак того, что в системе есть какая-то блокировка, но виновата может быть и сама сантехника.

Трубы должны иметь небольшой уклон вниз для правильного дренажа. Стандартный уклон составляет от ¼ дюйма до 3 дюймов на фут в зависимости от использования. Для исправной работы сантехники необходим точный расчет. Труба с недостаточным уклоном не будет стекать, в то время как труба со слишком большим уклоном сливает воду слишком быстро, оставляя после себя твердые частицы.

И если твердые частицы не сливаются, рано или поздно вы можете оказаться с засором. Если вы устанавливаете водосточную трубу, вот простой способ рассчитать уклон водосточной трубы. Однако, в зависимости от масштаба проекта, определить уклон намного проще, чем выполнить работу.

Укладка дренажных труб — это работа для профессионалов, но домашние мастера могут попробовать свои силы и в менее масштабных дренажных системах.

Не откусывай больше, чем сможешь прожевать

Прокладка дренажной трубы для водопровода — работа для профессионалов. Это довольно обширная и важная часть сантехники дома. Работа усложняется, если вы связаны с муниципальной системой. Неправильная дренажная работа может вызвать множество проблем с вашей собственностью, включая повреждение фундамента и ландшафта.

Например, если водосточные трубы расположены неправильно, они будут сливать воду в сторону вашего дома. Избыток воды может ослабить фундамент и привести к его наклону или проседанию со временем. Точно так же чрезмерный полив газона из-за плохого дренажа может вызвать проблемы с растениями, такие как грибки и болезни. Должная осмотрительность необходима перед началом любого проекта.

Большинство городов и ассоциаций домовладельцев не будут благосклонно относиться к обширным проектам земляных работ, проводимым своими руками. Тем не менее, хорошо понимать процесс, если вашему сантехнику когда-нибудь понадобится установить новую трубу. Simpson Plumbing может помочь с установкой труб.

Расчет уклона для стока дождевой воды

Более разумным проектом для домашнего мастера является установка водосточной трубы где-нибудь во дворе. Тихоокеанский северо-запад известен тем, что здесь выпадают дожди в течение нескольких месяцев. Живете ли вы на юго-западе Вашингтона или от Портленда до Бенда, ваша собственность нуждается в хорошем дренаже. Это предотвратит сырость во дворе или, что еще хуже, под домом.

Возможно, вы уже пытались решить проблему. Иногда все, что нужно, это более длинный водосточный желоб, чтобы отвести воду от дома. Если ваш двор имеет уклон в сторону от дома, достаточно желоба, который выходит на расстоянии трех футов от фундамента.

Бочка для дождевой воды — простое решение для сбора лишней воды, но иногда для работы требуется дренажная труба.

Если все, что вы пробовали, не сработало, возможно, вы задумались об установке трубы или системы французского слива. Если вы планируете использовать любое из этих решений, вам нужно знать, как рассчитать уклон дренажной трубы.

Прежде чем копать глубже 12 дюймов, обязательно позвоните в Центр уведомлений коммунальных служб, чтобы помочь найти подземные линии. Жители Вашингтона и Орегона могут звонить по одному и тому же номеру: 811. Звоните как минимум за два рабочих дня до раскопок. Они отправят кого-нибудь, чтобы отметить места, где копать небезопасно.

И еще одно: не сливайте туда, где не положено или это создает проблемы для соседей. Пусть вода из водосточных желобов или других мокрых мест стечет в сухое место во дворе. Если вы сомневаетесь, проверьте коды вашего региона.

1. Измерьте и спланируйте
Первый шаг необходим для определения уклона: Измерьте длину дренажной линии. Для того, чтобы сделать точные расчеты, вам необходимо знать точную длину, по которой должна пройти труба. Чтобы найти это, спланируйте маршрут слива, взяв кратчайшее возможное расстояние.

Чем длиннее маршрут трубы, тем больше она будет подвержена засорению. Запишите любые изгибы и повороты, для которых потребуются определенные детали. Если вы устанавливаете простую дренажную трубу, вам, вероятно, не придется беспокоиться о слишком большом количестве углов.

2. Приобретение труб и материалов
После того, как вы определили маршрут линии, вы можете вычислить длину труб. Когда вы покупаете трубу и необходимые материалы для ее сборки, всегда давайте себе немного больше для работы. Не забудьте включить все соединители труб, чтобы получить правильную конфигурацию.

3. Расчет уклона
Перед размещением трубы используйте эту формулу для определения уклона и создайте следующую диаграмму уклона канализационной трубы:

  • Умножьте количество футов вашей трубы (X) на дюймы вы планируете наклонить линию (Y).
  • Это даст вам разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
  • Пример 1: Если у вас есть 10 футов трубы, и вы хотите наклонить ее на ½ дюйма на фут, ваше уравнение будет 10 x ½ = 5 дюймов. Это означает, что вам нужно будет убедиться, что разница в высоте между началом и концом составляет 5 дюймов.
  • Пример 2: Если вам нужен минимальный уклон (¼ дюйма на фут), ваше уравнение будет следующим: 10 x ¼ = 2 ½ дюйма. В этом случае конец вашей трубы будет на 2 ½ дюйма ниже начала. Это минимальный уклон дренажной трубы. Все, что меньше, снижает эффективность слива и может привести к засорению.

Если вам нужна помощь в определении правильного уклона и положения ваших труб или вам нужна помощь специалиста по их прокладке, обратитесь в Simpson Plumbing. Наши опытные сантехники с удовольствием ответят на ваши вопросы по сантехнике. Мы здесь, чтобы помочь вам позаботиться о вашем доме и убедиться, что ваша сантехника сделана правильно.

Объяснение правильного шага на канализационной линии и сливе в доме

Многие люди, похоже, не уверены в правильности шага на канализационной линии или в канализации дома. Термин наклон также часто используется и имеет то же значение, что и шаг. Общепринято, что 1/4″ на фут длины трубы является минимальным для правильного шага на канализационной линии. Более крупные линии, такие как 8-дюймовая труба, фактически требуют меньшего шага из-за большей окружности трубы. Но есть и другие проблемы, связанные с полем, о которых следует помнить.

Участок канализационной линии для здания или дома

Большинство канализационных линий домов в Квинсе, Бруклине, Бронксе и Стейтен-Айленде имеют диаметр 6 дюймов, если только они не предназначены для очень больших зданий или для сброса большого количества дождевой воды. В случае 6-дюймовой канализационной линии минимальный рекомендуемый шаг составляет 1/4 дюйма на фут или около одного фута на пятьдесят футов. Иногда условия поля, такие как препятствия для инженерных сетей или отсутствие свободного поля, не позволяют этого сделать. В большинстве этих случаев, если участок трубы установлен без каких-либо провалов (труба с обратным уклоном), канализационная линия должна по-прежнему хорошо функционировать без необходимости какого-либо обширного обслуживания.

Канализационные линии, проложенные со смолой

Многие люди не понимают, что существует ограничение на максимальное количество смолы в канализационной линии, разрешенное нормами. Управление по охране окружающей среды Нью-Йорка и Департамент строительства Нью-Йорка ограничивают максимально допустимый шаг до 1 фута на каждые 4 фута участка трубы. Ограничение шага предназначено для предотвращения попадания сточных вод с очень высокой скоростью в общественную канализацию и создания помех потоку в общественной канализации. В некоторых случаях это означает, что канализацию дома, выходящую из здания, возможно, придется опустить, чтобы уменьшить разницу высот. В некоторых редких случаях необходимо соорудить стояк на общественной канализации, чтобы уменьшить количество смолы. Стояк представляет собой вертикальное соединение, построенное поверх канализационной системы. Подробнее о подключении канализационных сетей в доме.

Утвержденная Департаментом охраны окружающей среды Нью-Йорка схема стояка

Шаг в канализации дома

Правильный шаг в канале в доме очень похож на линию канализации в доме. Общее правило — 1/4 дюйма шага на фут пробега. Однако в игру вступают некоторые другие проблемы. Чрезмерное количество смолы может привести к тому, что сточные воды в канализации будут течь очень быстро. Возможно, что когда вода очень быстро проходит через сифон или сифон для отдельного сантехнического прибора, это может привести к тому, что вода внутри нижней части сифона будет вытекать, и сифон останется сухим. Сифон без водяного барьера в брюхе сифона может привести к выходу канализационных газов в дом. Рекомендуется использовать законные изгибы, чтобы уменьшить чрезмерный шаг трубы, входящей в канализационный сифон. Другим и более целесообразным вариантом является прокладка дренажной линии с меньшим шагом, чтобы избежать ненужных изгибов.

Уровень помогает обеспечить надлежащий уклон

Три других момента, которые следует учитывать при установке дренажной трубы внутри здания:

  1. Все сантехнические приборы должны быть закреплены по отдельности, чтобы после сливного патрубка существовал гидрозатвор. приспособление. Двойное запирание любого сантехнического прибора не допускается, и все затворы должны располагаться как можно ближе к сантехническому устройству.
  2. Максимальное расстояние по вертикали, которое может пройти дренажная линия от сантехнического прибора до сифона, составляет 48 дюймов. Если установить трубу большей длины, сила сточных вод вызовет вытекание воды из ловушки и устранение водного барьера. Сифон без гидрозатвора позволяет канализационным газам или другим неприятным запахам проникать в здание.
  3. Максимальная горизонтальная длина трубы, которую можно проложить от сантехнического прибора до установки сифона, составляет 24″.

Канализационные и дренажные установки

Все любят экономить и даже делать часть работы самостоятельно. Однако имейте в виду следующие моменты. Канализационные и водопроводные трубы предназначены для того, чтобы служить дольше, чем у большинства людей! При правильной установке они практически не требуют технического обслуживания и работают без использования каких-либо механических устройств.

Мы мало задумываемся о сантехнических системах, потому что обычно они работают бесперебойно. Тем не менее, люди продолжают думать, что небольшие знания в области сантехники позволяют им устанавливать водопроводные системы, включая канализационные и дренажные системы. Типичным результатом является то, что работу приходится делать заново, что стоит дороже, чем ее правильное выполнение в первый раз. Кроме того, во время такой установки возникают проблемы с безопасностью и здоровьем, а также последствия после нее.

Сифон дренажной линии

Наличие водопроводной системы, которая не работает должным образом или позволяет канализационным газам или другим вредным газам проникать в наши дома, безусловно, не стоит какой-либо потенциальной экономии. Наши информативные посты предназначены не как практические руководства, а как полезные инструменты для понимания основных принципов сантехники.

Лицензированные и застрахованные специалисты по сантехнике, выполняющие работы, необходимы для долговечной установки сантехники, которая также соответствует требованиям кодекса.

Получите БЕСПЛАТНУЮ консультацию специалиста уже сегодня!

Наклонный дренаж

Наклонный дренаж
НАКЛОННЫЙ СЛИВ




1. Категория

4.0 — Стабилизация наклона

2. Статус проектирования

Уровень II

3. Также известный как

Гибкий дренаж, дренаж с наклоном трубы, CHUTE.

4. ОПИСАНИЕ

Скатная канализация представляет собой дренажную систему, используемую для сбора и отвода ливневых вод. сток по поверхности склона. Эта система обычно состоит из бермы на вершина склона (или берега ручья) и гибкая труба с концевыми участками и защита на выходе. Откосный водосток изготавливается из гофрированного трубы (полимерные или металлические) и могут быть временными или постоянными. Бордюры, бордюры или земляные дамбы используются для направления стока в дренаж на склоне.

5. НАЗНАЧЕНИЕ

Наклонный водосток отводит концентрированный сток сверху вниз крутой склон, не вызывая эрозии в пути. Концентрированный поверхностный сток может быть основной причиной овражной эрозии, особенно вдоль глубоко врезанных каналов. Концентрированный сток, сбрасываемый на склон, также может способствовать развитию поровых вод и фильтрационных давлений, которые могут привести к массовому обрушению откосов. Склон дрены обычно используются для: 1) временного отвода стока вниз по поверхности крутой склон до тех пор, пока не будет установлена ​​постоянная защита и/или укрытие (серый и Сотир, 1996), 2) предотвращают дальнейшую прорезку оврага и 3) служат постоянный водоотвод вниз по крутому склону, где внешний вид не является фактор.

6. ПЛАНИРОВАНИЕ

Полезно для эрозионных процессов:

  Эрозия зацепа с разрушением верхнего берега
  Размыв среднего и верхнего берегов течениями
  Местная чистка
  Эрозия местных линз или слоев несвязных отложений
Эрозия береговым стоком
  Общая деградация кровати
  Рубка головы
  Трубопровод
  Эрозия навигационными волнами
  Эрозия ветровыми волнами
  Эрозия из-за выпахивания льдом и обломками
Общая неустойчивость берега или склонность к массовому обрушению откоса

Пространственное применение:
  Инстрим
  Носок
  Мидбанк
Верхняя часть банка

Гидрологическая/геоморфологическая обстановка

  Резистивный
  Перенаправление
  Непрерывный
Прерывистый
Внешний изгиб
Внутренний изгиб
  Разрез
  Боковая миграция
  Аградация

Условия, в которых применяется практика:

Наклонные трапы, изготовленные из гофрированных полиэтиленовых труб, обычно являются временными мерами, которые используются во время операций по сортировке пока не будут установлены постоянные дренажные сооружения. Дренажи труб ограничены до максимальной площади дренажа 2 га (5 акров) на трубу и должны быть размещены на устойчивых склонах. Желоба мощеные, открытые, постоянный отвод ливневых вод. конструкции, которые обычно используются для больших площадей дренажа, а именно, вверх до 15 га (36 акров) на трубу.

Сложность:

От низкой до средней. Откосные водостоки, особенно гибкие водосточные трубы из полимерных материалов, относительно просты в проектировании и установке. Не требуется тяжелое оборудование и требования к материалам минимальны.

Руководство по проектированию/типовые чертежи:

Наклонные дрены должны быть предназначены для сбора и отвода ливневых стоков. от двухлетнего шторма. Важные аспекты дизайна (Goldman et ал., 1986) для трубных откосных дрен включают размер трубы водовода, конструкция входной секции и защита на выходе для предотвращения эрозии/размыва в момент разряда. Сама труба должна иметь такой размер, чтобы передавать ожидаемые выделения. Прилагаемая таблица была разработана Министерством сельского хозяйства США. Служба сохранения ресурсов (1975 г.) как руководство по определению уклона трубы. стоки в Мэриленде, где годовое количество осадков составляет примерно 102 см (40 дюймов). Размеры труб для таких дренажей следует рассчитывать по квалифицированный инженер с учетом местных условий на реальных объектах.

ТАБЛИЦА 1: Размеры дренажных труб с уклоном

Диаметр трубы см (дюйм)

Максимальная площадь водосбора, га (акров)

30 (12)
46 (18)
53 (21)
61 (24)
76 (30)

0,2 ​​(0,5)
0,6 (1,5)
1,0 (2,5)
1,4 (3,5)
5,0 (2,0)

Вход в слив на склоне должен быть спроектирован и изготовлен с осторожностью. Склоновые стоки должны быть сооружены с бермами, которые не перекрываются. На входе в трубу высота бермы должна быть не менее 300 мм (12 д) выше верха трубы. Вход или вход состоит стандартной расширяющейся концевой секции для водопропускных труб шириной не менее 15 см (6 дюймов) металлическая пластина, вкопанная в землю. Эта пластинка для пальцев действует как отсечной барьер, который не позволяет стоку подрезать входное отверстие трубы. Для защиты выпускного отверстия можно использовать фартук из каменной наброски. Для заданного диаметра трубы (D), фартук должен быть 3D в ширину и 6D в длину, и он должен состоять из Камень диаметром 15 см (6 дюймов), помещенный на глубину не менее 30 см (12 дюймов). Выход защита имеет важное значение, поскольку стоки на склонах несут концентрированный сток. Дополнительные технические характеристики конструкции можно найти у Goldman et al., (1986).


Рис. 1. Схематическое изображение компоновки и размещение наклонного дренажа.


Рис. 2. Схематический чертеж, показывающий типичный размеры составных частей трубы откосного водостока

Наклонный слив с двунаправленным Вход Типичный Рисунок

.dwg

.dgn

Наклонный слив с раструбом Вход Типичный Чертеж

.dwg

.dgn

7. ЭКОЛОГИЧЕСКИЕ ВОПРОСЫ / ПРЕИМУЩЕСТВА

Концентрированный поверхностный сток является одной из основных причин деградации берегов ручья. и действует в значительной степени независимо от процессов размыва бокового потока. Концентрированный сброс вниз по крутому берегу может привести к вырубке и образованию оврага сеть, которая возвращается в соседний прибрежный коридор. Этот овраги приводят к потере почвы и земли за гребнем берега ручья. эродированная почва перемещается по сети оврагов и откладывается в виде наносов в месте слияния основного оврага и ручья. Мелкий осадок может увеличиться мутность в ручье и чрезмерное осаждение могут разрушить водную среду обитания. Правильно спроектированный и построенный дренаж на склоне может предотвратить эту последовательность. событий.

8. ГИДРАВЛИЧЕСКАЯ НАГРУЗКА

Дренажные трубы, используемые в качестве временных дренажных мер, не предназначены и не предназначены для защиты от течений рек во время паводков. Их основное назначение и функции предназначен для передачи стока вниз по течению в периоды низкого стока. Анкеровка трубы система может быть использована для надежного крепления трубы к склону и предотвращения вытягивания или разделение; однако это крепление не предназначено для сопротивления гидравлическому силы сопротивления от набегающего потока. Некоторое внимание следует уделить места выхода армирующих труб для предотвращения местного размыва.

9. ВОЗМОЖНОСТИ КОМБИНИРОВАНИЯ

Склоновые дрены полностью совместимы с растительной обработкой берегов ручьев. Их можно эффективно использовать вместе с непрерывным или прерывистым защита пальцев ног или броня. Последние обеспечивают защиту от местного поноса. от концентрированных стоков из труб. Наклонные трапы также можно использовать в комбинации с канавами и дренами, которые перехватывают местный сухопутный сток и направляют его к наклонному водостоку (см. Техника: Диверсия Дайке ).

10. ПРЕИМУЩЕСТВА

Наклонные трапы относительно не бросаются в глаза. Гибкие водосточные желоба могут быть размещены и удалены легко при использовании в качестве временной дренажной меры. Тяжелый подъемное оборудование не требуется, а требования к материалам минимальны.

11. ОГРАНИЧЕНИЯ

Склоновые дрены могут быть сорваны или сорваны с берега во время высокого стока или события наводнения. Откосный водосток должен располагаться на устойчивой, относительно ровной поверхности с уклоном не более 1В:1Н. Если происходит неконтролируемая эрозия в зоне водосбора за гребнем склона сток может нести большие объемы осадка. Наклонный дренаж может направить этот сток с наносами непосредственно в соседний поток.

12. МАТЕРИАЛЫ И ОБОРУДОВАНИЕ

Основные требования к материалам труб откосных водостоков гофрированные высокие трубы из полиэтилена высокой плотности (HDPE). Металлические стержни и кабельная проволока обычно используется для анкеровки или крепления труб к склону. Нет тяжелой техники требуется для целей установки.

13. КОНСТРУКЦИЯ / МОНТАЖ

Откосные водостоки, сооруженные из труб, предпочтительнее открытых желобов, потому что вода не может вылиться и размыть склон. Входная часть должна быть хорошо закреплён, а труба надёжно закреплена на склоне, чтобы обеспечить что дренаж работает по назначению. Если эрозия обширная, дренаж сам может засориться и потерять значительную часть своей емкости. В этих случаях необходимо предотвратить попадание осадка в канализацию путем обеспечения некоторый тип защиты на входе, например, фильтрующая ткань, гравий и проволочная сетка или блок и гравийный барьер от наносов. Голдман и др. др. (1986) предоставить подробное руководство по проектированию и установке этих входные защитные системы. Следующие меры предосторожности следует соблюдать при установка откосных водостоков:

  • Разместите наклонные дренажи на ненарушенном или хорошо утрамбованном материале в указанном месте. места.

  • Вручную утрамбуйте почву под и вокруг водозаборного устройства (входа) толщиной 150 мм (6 в) подъемники.

  • Используйте водонепроницаемые фитинги на всех соединениях дренажа на склонах.

  • Закрепите трубу на откосе на расстоянии 3 м (10 футов).

  • Удлините водосток за пределы края склона и обеспечьте защиту выпускного отверстия.

  • Сооружение бермы на высоте 300 мм (12 дюймов) над верхней частью трубы у трубы. вход.

  • Уплотнение и стабилизация бермы.

Разделение или отрыв трубы в верхней части склона это возможная проблема с наклонными стоками. Эту проблему можно предотвратить с помощью кабеля. трубу к неподвижной опоре вверху, как показано на фотографиях ниже. Прокладка кабеля к неподвижной опоре наверху позволит гибкому откосному водостоку прогибаться во время высокие потоки в канале. Гибкие водосточные желоба можно отнести к типу «жертвенных» водосточных желобов. защита откосов. Замена их после повреждения или утери при больших потоках в канал может быть более рентабельным, чем пытаться защитить их от мусора и ущерб от ударов во время экстремальных наводнений.

Рисунки 3 и 4. Фотографии закрепленного кабеля слив трубы наклонный.

14. СТОИМОСТЬ

Стоимость наклонных дренажей зависит от типа и диаметра используемой трубы. Ед. изм затраты на материалы для диаметра от 375 до 750 мм (от 15 до 30 дюймов) без подкладки, гофрированные трубы из полиэтилена высокой плотности (HDPE) варьируются от 10,50 до 27,9 долларов США.0 за м (от 3,20 до 8,50 долларов за фут). Рифленый профиль диаметром 750 мм (30 дюймов) с облицовкой Труба из полиэтилена высокой плотности стоит примерно 44,25 доллара за м (13,50 доллара за фут). Камень для перрона и земляных работ для откоса и бермы являются дополнительными факторами стоимости, но, вероятно, зависит от конкретного места, особенно земляных работ.

15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ / МОНИТОРИНГ

Сливы на склонах следует проверять еженедельно и после каждого дождя. Любая эрозия склона, бермы или выхода должна быть немедленно устранена. После постоянной стабилизации склона и постоянного дренажа система на месте, временные дренажи склона могут быть удалены. Забит дренажи следует промыть или заменить.

16. РАСПРОСТРАНЕННЫЕ ПРИЧИНЫ / ОБСТОЯТЕЛЬСТВА НЕИСПРАВНОСТИ

Наиболее вероятные причины выхода из строя склоновых дрен:

  • Перекрытие бермы, потому что:

  • 1. трубы имеют неправильный размер и не могут проводить потоки,
    2. Берма слишком низкая, и
    3. трубы забиты мусором и осадком.

  • Абразивная эрозия на выходе из-за неправильной или неадекватной защиты на выходе против концентрированного потока.

  • Отсоединение или отделение трубы из-за неправильного крепления или боковое перемещение во время паводков.

17. КОНКРЕТНЫЕ ИЗМЕРЕНИЯ И ПРИМЕРЫ

Наклонные дренажи использовались для защиты поверхности высокой крутой земляной дороги набережная, поддерживающая межгосударственное шоссе (I-275) недалеко от Джонсон-Сити, Теннесси. Мульча из соломы и обработка гидросемянами обеспечили достаточную защиту от прямая дождевая эрозия, но не против стока, создаваемого дорожным покрытием до установки бордюров и постоянных водостоков. Наклонные стоки транспортируются этот сток безопасно доходит до основания склона и предотвращает эрозию наносы от попадания в водоток, расположенный рядом с подошвой насыпи. Откосные водостоки состояли из 225 мм (9в) диаметр, полимерный, гофрированный трубы расположены на расстоянии примерно 61 м (200 футов) вдоль склона, как показано на фотографиях. внизу:

для защиты насыпи земляной дороги.

Рис. 6. Берма и вход для гофрированной трубы наклонные дрены показаны на фото слева.

18. ИССЛЕДОВАТЕЛЬСКИЕ ВОЗМОЖНОСТИ

Совместное использование заглубленных, гибких откосных дрен с Live Gully Fill Ремонт. Этот подход повлечет за собой размещение гибкой дренажной трубы в овраге. дно, окружая (покрывая) его защитным зернистым фильтрующим слоем, а затем установить ремонт Live Gully Fill поверх заглубленного откоса. Пример такого решения показан на фотографиях ниже, где гибкий, Гофрированная труба была прикреплена к водопропускной трубе, расположенной рядом с вершине высокого берега реки. Сток из водопропускной трубы высоко на склоне вызвало образование крупного притока на берегу, как показано на фотографиях. Гибкий наклонный дренаж теперь безопасно передает этот сток в русло ручья. ниже и позволит разместить ремонтную засыпку оврага поверх трубы. (См. Технику: Живой Ремонт заполнения оврага )

Рисунок 7 и 8. Фотографии, демонстрирующие использование гибкого трубного откосного водостока используется для отвода стока из водопропускной трубы, которая ранее вызвало образование большого притока на берегу ручья.

19. ССЫЛКИ

Goldman, S.J., Jackson, K., & Bursztynsky, T.A. (1986). Эрозия и справочник по контролю отложений . Макгроу Хилл, Нью-Йорк.

Грей, Д. Х. и Сотир, Р.  (1996). Биотехнические и почвенные Биоинженерная стабилизация склонов . Джон Уайли и сыновья, Нью-Йорк, Н. Y.

Служба охраны природных ресурсов Министерства сельского хозяйства США (1975 г.). Стандарты и спецификации по борьбе с эрозией почв и отложениями в развивающихся районах, USDA, СКС, Колледж Парк.

Ваша плитка наклонена в канализацию?

Когда вы укладываете плитку во влажных помещениях, следите ли вы за тем, чтобы все было под уклоном к сливу? Если нет, пожалуйста, прочитайте ниже.

Рассмотрим душевые. Душ может быть прекрасной частью ванной комнаты, особенно когда плитка является частью готового изделия. Однако красота не будет долговечной, если не соблюдаются стандарты и передовые методы укладки плитки.

Душевые являются влажными зонами

Хотя раздел «Введение» документа ANSI не является частью стандарта установки A108, в разделе 2:18 влажная зона определяется как

«Поверхности плитки, , или подвергаться воздействию влаги или жидкостей (обычно воды), например, в душевых, ограждениях ванн, душевых, полах, прилегающих к безбортовым душевым, прачечных, саунах, парилках, бассейнах или на открытых площадках».

Это означает, что душ считается «мокрой» зоной.

Мало того, душевые очень влажные. Как мы упоминали в предыдущей статье, душевые — это суровые условия, которые не очень прощают, когда установка была плохо сделана заблудшими «укладчиками плитки» (вы не можете называть их установщиками из-за их некачественной работы). Вот почему так важно нанимать сертифицированных специалистов по укладке плитки.)

В этой статье мы рассмотрим следующее:

Что делать с влажными участками?

Любой наклон против наклона плитки в слив

Вопросы читателей

Как быть с мокрыми местами?

Так что же делать с укладкой плитки во влажных помещениях, например, в душевых?

Шаг 1. Плитка на полу должна иметь уклон к сливу

Сантехнические нормы и правила требуют, чтобы пол в душевой кабинке имел уклон одна четверть (1/4) дюйма на фут  для эффективного отвода воды в утечка.

  • Этот склон, согласно TCNA Handbook называется «наклонной насыпью» или широко известен как предварительный уклон. Этот наклонный материал укладывается под поддон (гидроизоляционная мембрана).
  • С помощью рулетки определите расстояние между сливом и самым дальним углом душа. Как видно на фото ниже, это расстояние равно 26″.
  • Разделите это расстояние в футах (дюймы, разделенные на 12) на четыре, чтобы найти требуемый уклон. 26 дюймов, деленное на 12 = 2,167, деленное на 4 = 0,5417 или чуть более 1/2 дюйма уклона.
  • Отметьте карандашом высоту откоса вдоль стены и установите наклонную заливку.

Кстати, пол тоже должен быть ровным. Это означает, что не может быть низких мест для ванночек для птиц, которые могли бы удерживать воду.

>> Плоский пол и ровный пол: в чем разница?

Шаг 2. Наклон выступов, краев, подоконников, сидений и порогов душа

При наклоне душевых необходимо учитывать не только пол.

В соответствии со стандартом ANSI A108.01-3.6.4,

«Все горизонтальные выступы/края должны иметь такой наклон, чтобы любая жидкость на их поверхностях стекала в канализацию».

Кроме того, Совет по плитке Северной Америки (TCNA) Справочник все детали ванн и душевых кабин содержат это примечание,

«Все горизонтальные поверхности, например, сиденья для душа, подоконники, бордюры и т. д., должны уклоном в сторону водостока или другой поверхности, наклоненной в сторону водостока. Гидроизоляция там, где она имеется, также должна иметь уклон».

Шаг 3: Все поверхности душа должны иметь уклон к сливу

Все эти примечания и стандарты ясно показывают, что все поверхности в душе, будь то жилые или коммерческие, должны отводить воду к сливу и, следовательно, должны быть наклонным.

Сюда входят другие поверхности в душе, такие как бордюр или порог под дверью, полки в нише, угловая полка, полка для бритья, сиденье и подоконник, как на фото ниже.

Любой уклон против наклона плитки

к сливу

Рассмотрим фото ниже, где эти требования не были соблюдены.

Этот душ в высококлассном отеле имеет окно (и подоконник) между душем и ванной комнатой. Хорошо видны лужи воды на подоконнике, который на самом деле наклонен не к сливу, а к окну. Каждый раз, когда используется душ, вода собирается на подоконнике и остается там до тех пор, пока уборщики не высушат поверхность.

К сожалению, стоячая вода попала на другую сторону стены, что привело к порче гипсокартона.

Лучшим подходом было бы наклонить выложенный плиткой подоконник к сливу душа, чтобы избежать нежелательных луж.

Решение: обращайте внимание на детали!

Внимание к этой и другим деталям во влажных помещениях позволит сделать душ красивым и функциональным на долгие годы.

Аналогичным образом, привлечение квалифицированного персонала, такого как сертифицированный установщик плитки (CTI) или установщик-подмастерье, гарантирует конечному пользователю, что такого рода проблемы не возникнут.

Вопросы читателей

С момента публикации этой статьи 28 ноября 2017 г. мы получили много вопросов. Мы делимся ими с вами здесь.

О важности этой темы

Саул Кармона заявляет,

Существует очень важная тема об установке душевых кабин, в большинстве случаев сантехники устанавливают поддон, не заботясь о предварительном уклоне под поддоном, люди думают, что только потому, что в нем есть поддон, он не будет протекать, что вода будет течь в канализацию, когда ее нет, строители дома заботятся только о том, чтобы закончить дом и продать его, а затем, если протечет винить плиточника. Справедливости в оплате нет, потому что установщики много раз в конечном итоге делают все правильно без оплаты, чтобы избежать проблем в будущем.

Скотт отвечает следующим образом:

Каждая деталь душа в издании TCNA Handbook за 2018 год, в которой используется слив с зажимным кольцом , , требует наклонной заливки (предварительного уклона) под мембраной душевого поддона.

Вы правы, что во многих случаях это не предусмотрено сантехником; тем не менее, это часть требований к установке, что имеет смысл. Для того, чтобы вода в системе попадала в канализацию и удалялась, она должна иметь наклон вниз. Хотя он может не протекать, если он установлен ровно на черновом полу (без предварительного уклона), эта застойная и застойная вода в конечном итоге будет выделять неприятный запах.

Кроме того, если установщик плитки сталкивается с душем, выполненным сантехником, который не имеет предварительного уклона, ответственность за его обеспечение лежит на установщике. Хотя это несправедливо по отношению к укладчику плитки, комплектовать душ без него тоже неправильно, он должен быть.

Информирование строителя (в письменной форме) об ошибке сантехника может привести к двум последствиям.

  • Строитель теперь обязан заставить сантехника установить предварительный уклон в соответствии с требованием или заплатить установщику плитки за это.
  • Кроме того, ответственность за обеспечение того, чтобы предварительный уклон был частью душевой сборки, лежит на ответственном за соблюдение норм сантехники.

Суть в том, что предварительный уклон должен быть, поэтому кто-то должен его сделать.

О склонах

Рекс Гартон спрашивает,

Отличная статья. Вы говорите, что наклонный душ должен стекать на 1/4: 12. А как насчет других мест, где вода бывает только изредка, например, кухни и туалеты?

Скотт отвечает,

Справочник TCNA не требует, чтобы пол в кухне или ванной был наклонным или имел слив, но коммерческие спецификации будут содержать это требование. В этом случае уклон ¼ дюйма на каждые 12 дюймов до слива будет частью ответственности установщика плитки.

Что касается жилой части, то имеет смысл установить слив в прачечной. Возможно, для этого не удастся наклонить пол, но наличие стока в этой комнате было бы практичным. Вероятно, лучшим способом сделать это будет установка линейного водостока у двери в комнату и гидроизоляция всей площади.

Майкл Армстронг пишет:

В прямоугольном душе, если вы установите наклон 1/4 дюйма на фут для диагоналей, прямой уклон к стенам будет больше — 1/4 дюйма на 8,4 дюйма или около того. Создает ли это проблему с эстетикой, когда наклон вокруг водостока меняется? Полагаю, это спорно, и предпочтительнее, чем поддерживать его на уровне 1/4 дюйма по всему периметру, изменяя высоту краев.

Скотт отвечает:

Прежде чем мы начнем, пожалуйста, поймите, что в душевом полу с обычным раствором уклон пола происходит из-за наклонной насыпи или предварительного уклона, который находится под мембраной душевого поддона. Слой раствора поверх мембраны имеет точно такую ​​же толщину вдоль стен, как и у слива. Раздел 2.3.6 стандарта ANSI A108.01A требует, чтобы толщина слоя раствора составляла 1-1/2 дюйма (38 мм).

Таким образом, пол должен быть ровной линией по всему периметру. Если душ имеет квадратную форму, а слив находится в центре, уклон будет одинаковым.

Эдвард Шрамски говорит,

Скотт, также потолки паровых душевых должны быть наклонными, чтобы предотвратить капание!

Скотт отвечает,

Вы правы. Справочник TCNA , (подробности SR613 и SR614) требует, чтобы потолок парового душа был наклонен со скоростью 2 дюйма на фут, чтобы предотвратить попадание капель конденсированной воды на пользователя.

Джон Лайф спрашивает,

Пара вопросов: Я выложил душевую плиткой 10×16 по образцу метро. Я также облицовываю потолок плиткой, и, поскольку он немного выходит за пределы душа, он имеет L-образную форму (на самом деле у меня есть 2 угла для обходного пути). Я использую плоские камешки для пола. Я сделал несколько макетов, и с сеткой было бы намного проще работать, если бы было намного меньше мелких деталей… Можно ли изменить рисунок только для потолка или нет? У меня также есть L-образный бордюр (18X36), как лучше наклонить бордюрную плитку, так как ее нужно будет наклонять с двух сторон?

Скотт отвечает:

Нет требований, чтобы рисунок потолка соответствовал прилегающим поверхностям. На самом деле, во многих случаях лучше изменить рисунок потолка, поскольку при использовании прямоугольной плитки невозможно совместить линии затирки на каждой стене.

Все поверхности в душевой должны иметь уклон в сторону стока, поэтому каждый из бордюров должен иметь наклон. Имейте в виду, что бордюр, обычно имеющий ширину около 5 дюймов, должен быть наклонен только на 1/8 дюйма снаружи внутрь. Это легко соответствует требуемому уклону 1/4 дюйма из 12 дюймов для слива.

Эдвард Онисимо спрашивает,

У меня возникла дилемма в связи с ремонтом ванных комнат. Комната представляет собой длинный узкий прямоугольник шириной 4 1/2 фута и длиной 12 1/2 фута, и я хочу, чтобы душ без бордюра находился примерно посередине длинной стены (он будет между туалетным столиком и отдельно стоящей ванной). иметь фиксированные брызговики по обе стороны от душа шириной 30-32 дюйма. Плитка для пола, которую я выбрал, напоминает деревянную доску, и плитки имеют ширину 8 дюймов и длину 48 дюймов, что, очевидно, не позволяет установщику наклонить только часть пола. Можем ли мы наклонить весь пол к линейному водостоку, установленному в нижней части?

Скотт объясняет,

Мне нужен эскиз пола, чтобы полностью визуализировать ваш проект, но вы можете наклонить весь пол к линейному сливу. Трудность при этом заключается в том, что деревянный каркас необходимо будет изменить, чтобы приспособить уклон над 12-1 / 2-футовым полом, что нарушит строительные нормы и правила.

Вы можете проложить амбарную доску вдоль комнаты так, чтобы край плитки был вдоль входа в душ. Это будет верхняя точка (задней) стены к линейному водостоку.

Опять же, это может потребовать изменения каркаса, что нарушит местные строительные нормы и правила и потребует услуг архитектора или инженера для предоставления планов дополнительных опорных конструкций.

Полы и галька в душевых

Джесса Мадоски заявляет,

У нас возникла проблема с полом в душе — это галька, и установщик утверждает, что им пришлось залить цементным раствором большую часть гальки, чтобы она осталась. на месте. Некоторые камешки полностью покрыты раствором. Другие видны на 1/10, некоторые более заметны. Первоначально галька была размером 1-3 дюйма, но теперь большинство из них размером в дюйм или меньше, и на полу больше раствора, чем гальки. Затирка также не всегда одинакового оттенка (от очень светло-серого до почти черного), и есть места, где вода не может стекать и просто сидит в углублениях. Это так надо устанавливать? Это не похоже ни на одну установку галечного пола, которую я когда-либо видел. Спасибо за любое понимание!

Скотт объясняет,

Установка гальки может быть сложной задачей для установщика. На стороне гальки нет места, указывающего, где должна остановиться затирка, как в случае затирки обычной плитки. Без этой направляющей на боковой стороне плитки или, в данном случае, на камешках, может быть трудно поддерживать равномерную толщину затирки. Могут быть углубления, но задача установщика состоит в том, чтобы убедиться в отсутствии углублений, в которых может скапливаться вода. В зависимости от толщины гальки, как правило, раствор поднимается примерно на 1/3 высоты камня.

При использовании мозаичной плитки (галька похожа на мозаичную плитку, уложенную в лист) затирка помогает закрепить плитку, но она не предназначена для того, чтобы наносить ее «вверх и поверх» гальки.

Потемнение раствора может быть вызвано несколькими причинами. Если затирка имеет неравномерную толщину, она может иметь разный оттенок. Другая причина может заключаться в добавлении слишком большого количества воды в раствор во время замешивания и/или слишком большого количества воды, используемой в процессе очистки.

Гарантируете ли вы, что ваша плитка имеет наклон к сливу?

В каких ситуациях вы сталкивались с неправильным наклоном плитки? Как вы разрешили ситуацию?

Если вы еще этого не сделали, подумайте о том, чтобы стать сертифицированным установщиком плитки (CTI). Как CTI, вы выделяетесь из толпы и знаете, как предвидеть проблемы с установкой плитки до того, как они возникнут.

Сделайте все правильно с первого раза и получите соответствующую оплату.

Спасибо за внимание.

шотландец т

Примечание. Эта статья была первоначально опубликована 28 ноября 2017 г., обновлена ​​13 августа 2018 г. и обновлена.

Как наклонить дренажные линии

Вопросы и ответы /

Как прочистить вентиляционную трубу в ванной — …

Включите JavaScript

Как прочистить вентиляционную трубу в ванной — проблема решена!

Проверки  | Дизайн сантехники  | Вопросы и ответы текст: Тим Картер

Как сделать наклон дренажных линий СОВЕТЫ

  • Дренажные и вентиляционные линии должны иметь уклон — период
  • Слишком большой уклон дренажной линии — это плохо
  • ПОСМОТРЕТЬ видео о водопроводной вентиляционной трубе ниже
  • Поддерживающие трубы, чтобы уклон оставался постоянным
  • КЛИКНИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЙ И ВЕСЕЛЫЙ Информационный бюллетень Тима!

Дженнифер Браун, проживающая в Панама-Сити, Флорида, купила новый дом, в котором возникли серьезные проблемы с сантехникой. Это был совет недели в информационном бюллетене от 25 июня 2014 года.

Прочтите это:

«Мы купили новый дом около года назад, и у нас были постоянные проблемы с сантехникой. был полностью ровным, а так как у нас самотечная канализация, то стоки не вытекали в магистраль.

После того, как мы выкопали нашу плиту и починили уклон на одной из труб, у нас прекратились резервные источники сточных вод, но все еще чувствовался запах канализационного газа в нашей прачечной, когда мы использовали стиральную машину. После того, как сантехник вышел еще раз, он определил, что сточные воды и вода находятся в наших трубах.

Боимся, что это указание на другую трубу, не имеющую нужного уклона. Наш строитель постоянно говорит нам, что сточные воды и вода могут находиться в этих трубах, так как это самотечная система.

Это правильно? Сантехник, который снял на видео нашу линию, показал нам стоячую воду и отходы и указал, что этого не должно происходить.

Я надеялся, что вы сможете мне помочь, потому что я недостаточно знаю об этих типах проблем, чтобы понять, не пытается ли строитель сэкономить деньги, не решая эту проблему. Мы будем очень признательны за любое понимание.»

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных сантехников, которые могут установить дренажные линии с таким уклоном.

Мастер-сантехник Тим

У меня было очень интересное путешествие. Я геолог с высшим образованием, до 30 лет я стал мастером-сантехником, а затем занимался строительством на заказ.

Поскольку у меня есть все вышеперечисленное, я чувствую, что могу поговорить о проблеме Дженнифер.

Мошенники

Дженнифер, строитель, и его сантехник, ИДИОТЫ и МОШЕННИКИ — и вы можете процитировать меня по этому поводу. Я также добавлю инспекторов по сантехнике и строительству Панама-Сити в список идиотов.

Трубы должны иметь уклон

Сантехнические и вентиляционные линии должны устанавливаться с наклоном или уклоном. Общепринятый минимальный шаг составляет 1/8 дюйма на фут пробега.

Вы также можете установить трубы с уклоном 1/4 дюйма на фут длины, но я буду осторожен с превышением этого уклона.

Уклон вентиляционной линии

Многие домовладельцы не знают о сети вентиляционных линий, являющихся частью водопроводной системы. У вас почти всегда столько же труб в вентиляционных линиях, сколько и в дренажных.

Несмотря на то, что вентиляционные линии предназначены для подачи воздуха в систему из вентиляционной трубы на крыше, водяной пар обычно конденсируется в трубах.

Этот конденсат должен стекать обратно в канализацию или септическую емкость, поэтому вентиляционные линии также должны иметь уклон не менее 1/8 дюйма на фут.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных сантехников, которые могут установить дренажные линии с таким уклоном.

Видео о вентиляционных трубах

Посмотрите это видео, чтобы увидеть обширную сеть вентиляционных труб в доме, который я проложил водопроводом в Нью-Гэмпшире в 2016 году.


Включите JavaScript

Как проветривать водопровод


Слишком много воды приводит к засорению

Слишком круто расположенные дренажные линии водопровода могут забиваться, потому что жидкости опережают твердые частицы в трубе. Уклон 1/4 дюйма на фут пробега гарантирует, что у вас никогда не возникнет проблем.

Примерная схема сантехники

Это рисунок, который я сделал, чтобы показать вам дренажные и вентиляционные линии в полной ванной комнате, которая должна была быть добавлена ​​​​к существующему дому.

Я мастер-сантехник и нарисовал это примерно за десять минут. На нем показаны светильники в ванной, которые добавляются к существующему дому. Сплошные линии несут воду и отходы. Пунктирные линии несут только воздух и некоторое количество водяного конденсата. (C) Copyright 2017 Тим Картер — мастер-сантехник

НАЖМИТЕ ЗДЕСЬ, чтобы прочитать информативную колонку о черновых чертежах сантехники.

Жесткий разговор о любви

Если бы я мог быть крошечным чертенком на вашем плече, шепчащим вам на ухо, когда в следующий раз у вас дома будут эти два нуба, я думаю, что разговор мог бы пойти так:

«Господин строитель и сантехник. В прошлый раз, когда вы были здесь, вы сказали, что водопроводные трубы должны быть ровными, верно?»

«Мисс Браун, верно.»

«Ну, я провел небольшое исследование. Я разговаривал с местным инспектором по сантехнике, и он дал мне копию кодовой книги. Там прямо указано, что все дренажные и вентиляционные линии ДОЛЖНЫ иметь уклон, чтобы не было стоячей воды.

Кроме того, я разговаривал с начальником местного отдела канализации здесь, в Панама-сити. Я спросил его, стоит ли устанавливать канализационные линии по уровню. Он расхохотался, сказав, что канализационные трубы быстро забьются. Что скажешь?»

(Шорох ног, звук откашливания, глаза направлены в землю) «Ну, это просто чье-то мнение.»

«А как насчет Матери Природы? В РЕАЛЬНОМ МИРЕ все дренажные линии (ручейки, ручьи, ручьи и реки) имеют НАКЛОН. Бассейны, которые не имеют уклона, такие как пруды, озера и лагуны, в конечном итоге ЗАПОЛНЯЮТСЯ наносами, потому что в них нет уклона или обрыва.

Добавить комментарий

Ваш адрес email не будет опубликован.
