Как производится монтаж гибкой черепицы своими руками

Содержание:
Монтаж гибкой черепицы: основание для ее укладки
Как укладывать гибкую черепицу: разметка
Как монтировать гибкую черепицу: тонкости процесса укладки
Инструкция по монтажу гибкой черепицы: тонкости и нюансы

Как ни странно, но на сегодняшний день наиболее используемым кровельным материалом считается гонт, который в народе называется «гибкая черепица». Популярность этого материала обусловлена не только его качеством и долговечностью, но и достаточно простой технологией монтажа, о которой мы поговорим в этой статье. Вместе с сайтом stroisovety.org мы подробно изучим вопрос, как выполняется монтаж гибкой черепицы, изучим все тонкости этого процесса и научимся выполнять эту работу своими руками.

Гибкая черепица: монтаж своими руками

Монтаж гибкой черепицы: основание для ее укладки

Требования к основанию, на которое допускается укладка мягкой кровли, довольно жесткие – дело в том, что свое название (мягкая черепица) этот материал получил неспроста.

Он действительно мягкий, и пластичность увеличивается в процессе его разогрева лучами вездесущего солнышка. Представьте себе, что будет, если уложить этот кровельный материал на обрешетку, которую изготавливают на крыше для металлочерепицы?

  1. Во-первых, она попросту не ляжет на такое основание.
  2. А во-вторых, если допустить, что ляжет, то просто примет его форму и будет выглядеть не очень красиво.

Именно по этой причине технология укладки гибкой черепицы предусматривает устройство ровного и гладкого основания. Как правило, поверх стандартной кровельной обрешетки с гидробарьером и прочими необходимыми элементами любой крыши настилается ОСП или влагостойкая фанера. В принципе, монтаж гонта допускается и на основание, набранное из отдельных досок, расстояние между которыми не должно превышать 0,5см, а их перепад по уровню – не более 2мм. Практика показывает, что даже в этом случае спустя год на поверхности кровли начинают просматриваться все перепады и зазоры между досками.

Гибкая черепица своими руками: подготовка основания фото

Движемся дальше и начинаем разбираться с вопросом, что такое подкладочный ковер под гибкую черепицу? В принципе, подкладка – это дополнительная защита крыши от протекания дождевых и талых вод. Она используется не на всех типах крыш – как правило, ее применяют на скатах, имеющих малый уклон или на больших плоскостях. Настилается подкладочный ковер поверх ОСП или фанеры внахлест друг на друга, начиная с самой нижней точки ската. Таким образом, верхняя полоса подложки перекрывает нижнюю и не дает воде затекать под нее.

Перед настилкой подложки поверхность основания промазывается битумной мастикой, после чего настеленный подкладочный ковер хорошенько прогревается газовой горелкой до получения цельного покрытия.

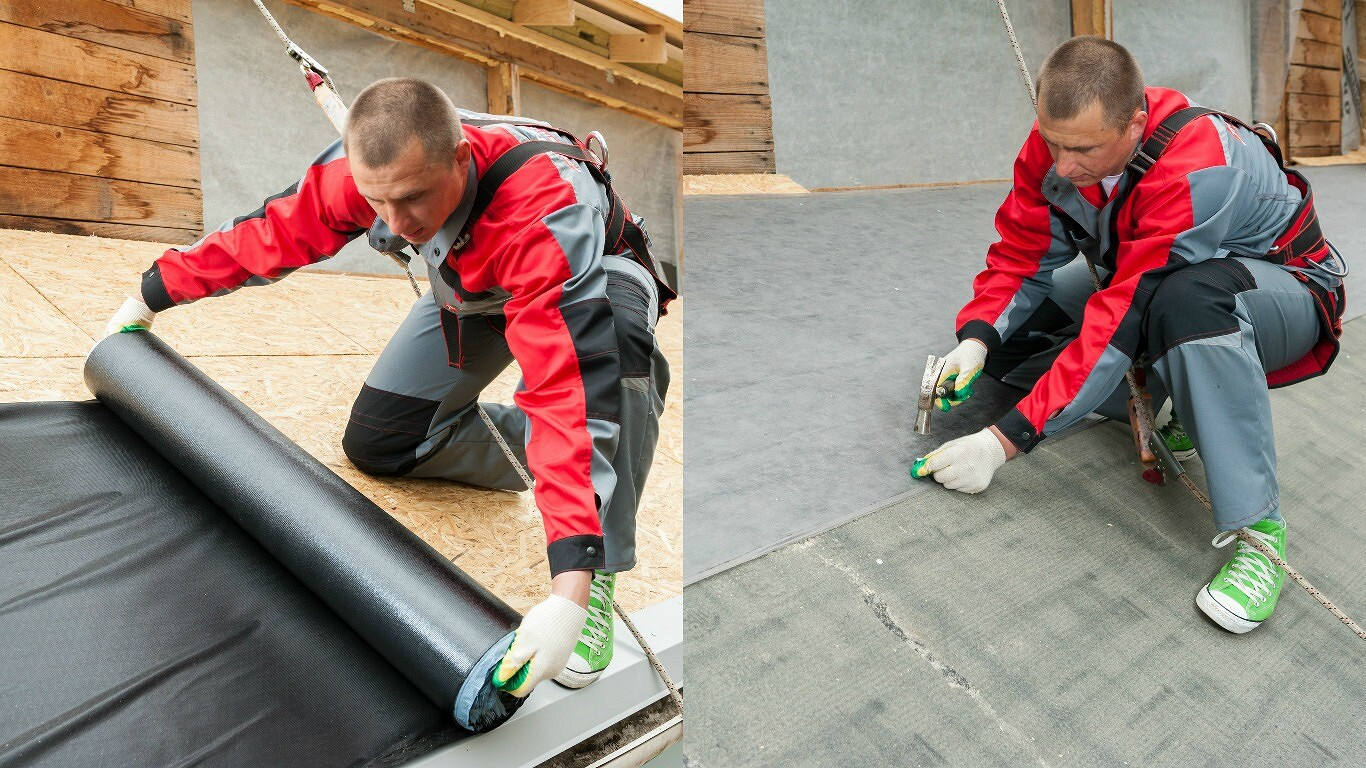

Как укладывать гибкую черепицу своими руками: подкладочный ковер

Как укладывать гибкую черепицу: разметка

Укладку гибкой черепицы своими руками лучше производить по предварительно размеченной кровле. Дело в том, что гонт сам по себе имеет сравнительно небольшие размеры, и в процессе укладки достаточно часто возникает искривление рядов. На крышах небольшой площади такой изъян практически не виден и на герметичность всей конструкции не влияет. А вот на больших площадях эти искривления могут привести к неприятным последствиям – именно по этой причине новичкам лучше воспользоваться помощью предварительной разметки, которая укажет четкое направление укладки.

Выполняется разметка следующим образом. Поперек ската сверху вниз (или наоборот) чертятся две прямые параллельные линии с расстоянием в 500мм между ними. Эти линии обеспечивают сдвиг элементов гибкой черепицы друг относительно друга по горизонтали. В принципе, начертить такие линии можно в любом месте кровельного ската – лучше где-нибудь с краю, откуда вы будете начинать укладку.

Монтаж гибкой черепицы своими руками осуществляется рядами, и поэтому к двум параллельным прямым необходимо еще добавить массу перпендикуляров, относительно которых будет производится укладка гонта. Чертятся такие перпендикуляры с шагом 250мм.

Вот, в принципе, и вся разметка. Покончив с ней, можно приступать к укладке гибкой черепицы.

Технология укладки гибкой черепицы: разметка

Как монтировать гибкую черепицу своими руками: тонкости процесса укладки

Монтаж гибкой черепицы своими руками следует начинать с низа кровельного ската. Первый ряд этого материала необходимо укладывать, что называется, вверх тормашками – если такой подход к делу не нравится, то в качестве первого ряда используется специальная самоклеящаяся полоса, только стоит она раза в два дороже. При укладке первого ряда гонта разметку можно игнорировать и ориентировать его относительно ската крыши.

Инструкция по монтажу гибкой черепицы: наклейка самоклеющейся полосы

Второй ряд гибкой черепицы укладывается уже в соответствии с разметкой. Нижняя часть этого строительного материала имеет самоклеящуюся основу (освобождать ее от защитной пленки необходимо исключительно перед наклеиванием) – она просто придавливается к основанию. А вот верхняя часть гонта клейкого основания лишена – для ее крепления используются специальные луженые или обмедненные гвоздики с широкими шляпками, которыми она и прибивается. Забивать их необходимо по краям каждого элемента и в середине – на одну метровую полосу гибкой черепицы используют четыре таких гвоздя.

Каждый последующий ряд гонта укладывается со смещением 0,5м – такой сдвиг диктуется самим материалом и его размерами. Лепестки укладываемого ряда должны попадать между лепестками предыдущего ряда. Крепления каждого элемента гонта, вне зависимости от ряда и его положения, выполняется по одному и тому же принципу.

Инструкция по монтажу гибкой черепицы: тонкости и нюансы

Основные тонкости технологии укладки гибкой черепицы заключаются в ее монтаже на коньке и ендовах. Причем, на коньке крыши их меньше всего – здесь все просто, конек оформляется либо специальным металлическим элементом, либо покупным, изготовленным из того же гонта, либо эти элементы режутся самостоятельно из отдельных элементов гибкой черепицы. Укладывается конек просто – фрагмент гонта перегибается через конек и фиксируется все теми же обмедненными гвоздиками.

Гибкая черепица: монтаж своими руками фото

Немного иначе обстоят дела с ендовами – по статистике это место, которое подвержено протеканию, поэтому еще до начала работы с гибкой черепицей ендовы необходимо качественно проклеить подложкой. Это необходимо сделать даже в том случае, если ваша крыша имеет большой уклон, и подкладочный ковер вы не используете. Кстати, точно так же необходимо будет проклеить и конек крыши, и все стыки между плитами ОСП или фанеры. В проклеенных ендовах гибкая черепица не загибается, а подрезается согласно направлению этого элемента.

Укладка гибкой черепицы своими руками

Чтобы усилить надежность такого стыка, дополнительно ендову нужно проклеить еще одним слоем гонта – этот процесс чем-то напоминает оклеивание конька. С полос гибкой черепицы вырезаются отдельные фрагменты и с помощью битумной мастики проклеиваются с нахлестом на два соседних ската поверх существующего слоя гибкой черепицы.

Вот и вся наука. Как видите, монтаж гибкой черепицы своими руками не является сложным процессом. Главное помнить, что кровля является защитой от воды, и выполнять всю работу нужно с максимальной герметичностью.

Автор статьи Юрий Пановский

Укладка своими руками гибкой черепицы, технология монтажа

Гибкая черепица – новый строительный материал, популярный в различных видах строительства и незаменимый для крыш каркасных строений. Изготавливается на основе стеклохолста, пропитанного битумом и посыпанного каменной крошкой. Представляет собой лёгкую и гибкую кровлю, очень яркую, удачно декорирующую различные формы крыши.

Гибкая черепица

Внешне мягкая черепица напоминает вид отдельных керамических плиток. Но отличается лёгким весом и сравнительно просто монтируется на крышу. Монтаж гибкой черепицы занимает минимум времени и требует разумного количества усилий.

Сочетание технологичности, низкого веса и декоративных свойств обеспечило гибкой кровле популярность в различных видах строительства – жилом, общественном, гражданском, торговом.  Технология укладки гибкой черепицы оказалась идеальной для лёгких каркасных домов. Поэтому крыши многих каркасных строений покрыты битумной гибкой кровлей.

Гибкая черепица на каркасном доме.

Рассмотрим, как выполняется укладка гибкой черепицы своими руками. Какие используются инструменты и материалы. Как выполняют утепление, вентиляционный зазор и гидроизоляция. А также разберём технологические особенности укладки – обустройство ендовы, углов примыкания, конька крыши.

И проанализируем факторы, которые определяют стоимость работ по укладке гибкой черепицы. Начнём с анализа строительного материала – какие характеристики обеспечивают ему преимущество перед другими кровельными покрытиями.

Технология производства

Гибкая черепица (она же мягкая кровля, в Америке – гонт) – это материал, изготовленный на основе стеклохолста и битума. Его наружная поверхность покрыта мелким щебнем, так называемым базальтовым гранулятом. При этом каждый слой материала выполняет свои функции, которые вместе формируют гидростойкость, прочность, долговечность всего покрытия в целом.

Слой стеклохолста

Прочность кровельного листа обеспечивает основа – несколько слоёв стеклохолста, сплетённого из прочных стеклянных волокон. Кроме прочности стекловолокно имеет другие немаловажные характеристики. Это – неорганический материал, не подверженный коррозию, гниению, не образующий плесени.



Монтаж черепицы.

Битумное покрытие

Водостойкость покрытия обеспечивает битум, получаемый из нефти и модификаторов. Перед нанесением на стеклохолст битум подвергается специальной обработке, которая увеличивает его стойкость к воздействию тепла. Полученный битумный лист может эксплуатироваться при высоких температурах, до +110°С.

Битум наносится в несколько слоёв снизу и сверху холста-основы. Снизу наносят дополнительно клеящую основу, которая закрывается плёнкой. Способ укладки гибкой черепицы на черновую основу – наклеивание. Перед наклеиванием плёнку снимают и прижимают клейкой поверхностью к черновой крыше.

Каменная крошка

Для защиты от механических повреждений битум посыпают сверху каменной крошкой – базальтовым или сланцевым гранулятом. Кроме защитных свойств, мелкие камешки базальта или сланца обеспечивают декоративность, шероховатость поверхности и пожароустойчивость крыши. Шероховатый верх кровли осложняет скатывание воды и сползание снега. Этим предупреждается соскальзывание сугробов с крыши вниз.

Скат каркасной крыши.

Качественная черепица

Полный комплекс эксплуатационных и технологических свойств зависит от производства кровельного покрытия. Качественный материал – прочный, гибкий, декоративный, долговечный. Как определить качественную черепицу:

  • Она гибкая – легко и без разрушения гнётся.
  • Не создаёт сильного запаха. Если новая кровля имеет сильный запах – это говорит о сильном испарении её компонентов, что может стать причиной потери эластичных свойств.
  • Гранулят не осыпается и прочно держится на поверхности.

Кроме того, необходимо посмотреть на дату изготовления кровли. Хорошо клеится новый материал. Если же после изготовления прошло больше года, то укладка гибкой черепицы потребует использования строительного фена, поскольку клеящие свойства нижнего слоя будут частично утрачены.

Преимущества гибкой черепицы

Домик с двухскатной крышей.

Перечислим характеристики, которые обеспечивают гибкой черепице популярность среди других кровельных материалов:

  • Эстетика и дизайн, яркость, декоративность. Благодаря искусственному окрашиванию гранулята гибкая кровля получает различные цвета и оттенки, имеет объём, форму.
  • Гибкость и пластичность – дают возможность выполнить крышу сложной формы с несколькими скатами, уложенными под разным углом. При этом стоимость укладки гибкой черепицы – сравнительно невысокая.
  • Небольшой вес – 1 кв. м гибкой кровли весит до 8 кг, если это однослойным материал, и до 20 кг, если материал трёхслойный.
  • Долговечность – обеспечивается отсутствием гниющих органических компонентов. Эксплуатация в различных температурных условиях, от +110° до -50°.
  • Сравнительная простота монтажа – гибкая черепица клеится на подготовленную основу. Уложить мягкую кровлю на крышу можно без специального инструмента и без подсобного рабочего, помощника.
  • Технология укладки гибкой черепицы своими руками – доступна человеку с минимальными строительными навыками. Главное собрать прочный каркас для будущей кровли – лаги, стропила, конёк. И покрыть его жёсткой основой, черновой крышей, на которую после будут наклеиваться гибкие битумные элементы. И ещё – монтаж битумной кровли очень экономичен. При её наклеивании количество отходов не превышает 5%. А цена укладки гибкой черепицы доступнее, чем монтаж листов металлопрофиля.
  • Изоляционные свойства – битум, щебень и стекло изолируют звук и электричество. В битумную крышу не ударит молния. Ей не нужны громоотвод и шумопоглотитель. Во время дождя её поверхность не создаёт шума, в отличие от крыши из металлопрофиля.

Инструменты и материалы

Мягкая битумная кровля наклеивается на жёсткую основу и дополнительно крепится кровельными гвоздями. Для её непосредственного монтажа понадобится следующий рабочий инструмент:

  • Кровельный нож – для разрезания однослойных битумных плиток;
  • Резак для ламината – им можно резать более плотный многослойный битум;
  • Планка для ровного реза;
  • Мастерок для нанесения мастики – при наклеивании подкладки и элементов кровли.
Инструменты для монтажа.

При работе зимой при ниже 0°С, согласно инструкции по укладке гибкой черепицы, понадобится также строительный фен для прогрева клейкого основания.

Для сборки стропил и монтажа утеплителя, плёночных мембран, обустройства конька и ендовы понадобятся также:

  • Пила, молоток, саморезы, а также дрель для их закручивания или отвёртка;
  • Степлер для фиксации мембранной и гидробарьерной плёнки;
  • Ножницы по металлу – для резки металлических усиливающих профилей.

Виды черепицы и производители

Гибкая кровля может отличаться количеством слоёв битума, толщиной и формой края. Она также отличается в зависимости от производителя.

Фигурный край кровельных элементов может быть вырезан в форме шестигранников, прямоугольников, ромбов. Так получаются различные формы – «драконий зуб», «бобровый хвост».

Количество слоёв битума может быть различным – один, два или три. Самая дорогая и плотная – трёхслойная черепица. На её поверхности может быть выполнен рельеф, имитирующий различные материалы – дранку, кирпич. Толщина трёхслойной черепицы превышает 4 мм.

Производитель битумной черепицы указывается на упаковке. По названию фирмы, торговой марки судят о качестве товара и его соответствии существующим стандартам. Наиболее популярные и зарекомендовавшие себя на строительном рынке России – торговые марки Технониколь (РФ) и Docke (Германия).

Крепление мягкой кровли.

Технониколь

Одна из самых популярных и качественных отечественных марок производителей стройматериалов. Соответствует международным стандартам качества. Выпускает однослойные и многослойные варианты мягкой кровли, среди которых популярный Shinglas. Также выпускает сопутствующие элементы – карнизные плитки, аэраторы, коньки.

Döcke

Немецкий производитель, который имеет свои заводы на территории РФ. Представляет самую доступную в ценовой политике европейскую строительную марку. Поставляет на рынок 8 коллекций различных видов битумной черепицы, среди которых – популярная коллекция Тетрис. Производит сопутствующие элементы для кровли.

На заметку

Технология монтажа битумной кровли – одинакова для различных производителей. Укладка гибкой черепицы Технониколь ничем не отличается от укладки гибкой черепицы Docke или Деке.

Кровельный пирог

Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.

В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.

Утеплитель

Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

Утепление крыши минеральной ватой.

Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.

Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток – повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.

Гидроизоляция

Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.

При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.

Вентиляционный зазор

Двухскатная крыша.

Мягкая битумная черепица – абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.

Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

ОСП

Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

Отделка плитами ОСП.

Подкладочный ковёр

Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.

Укладка гибкой черепицы

Технология укладывания гибкой черепицы Шинглас, или Тетрис, или любой другой мягкой кровли состоит из следующих действий:

  • Между стропилами кровли укладывают материал утеплителя.
  • С двух сторон его закрывают плёнкой. Изнутри – это мембранная пароизоляция. Снаружи – гидробарьер. Плёнку фиксируют к стропилам степлером. С наружной стороны утеплителя и гидробарьера крепят обрешётку. Поверх обрешётки – кладут жёсткую основу – плиты ОСП.
  • Важно: технологический зазор укладки – 3 мм между плитами. Это – для температурных деформаций материала ОСП. Поверх плит ОСП – клеят подкладку. Подкладочный рулон режут на полосы, которые наклеивают на черновую крышу.
  • Самой первой клеят полосу вдоль карнизного свеса. Выше неё с нахлёстом в 10 см наклеивают следующую полосу. И так до конька крыши. Если необходимо сделать стык в полосе, его выполняют с нахлёстом материала в 15 см.
  • Стыки герметизируют, полосы дополнительно фиксируют гвоздями. Стоимость подкладки под гибкую черепицу сопоставима со стоимостью самой черепицы из битума.
  • Укладка кровельного материала выполняется снизу вверх. При этом черепица садится на клей и дополнительно фиксируется гвоздями. Подробнее об укладке – в следующем разделе.
  • Если помещения под крышей будет жилым, то обустраивают потолок. Для этого с нижней стороны ватного утеплителя и мембранной защиты также делают обрешётку.
  • На неё крепят основу под внутреннюю отделку – часто также листы ОСП, гипсокартона, фанеры. Дальше – выполняют непосредственно внутреннюю отделку потолка и стен комнат – оклеиванием обоев, окрашиванием или оштукатуриванием.
Сложная крыша дома.

А теперь – непосредственно о процессе наклеивания мягкой кровли. Приведём инструкцию укладки гибкой черепицы своими руками на примере укладки гибкой черепицы Тетрис, коллекция Деке.

Инструкция по наклеиванию мягкой кровли

Наклеивание мягкой кровли – несложный процесс. Но для того чтобы выполнить его качественно, необходимо «набить» руку. В целях «тренировки» стоит выполнять для начала, монтаж мягкой кровли на небольшом подсобном строении. К примеру, возможна укладка гибкой черепицы на беседку, сарай или уличный туалет. Приведём подробное описание поклейки черепицы на жёсткую основу.

Планки-капельницы

Капельницы – крайние со стороны карниза кровельные элементы. Они изогнуты под определённым углом. После укладки на край кровли образуются свес, по которому дождевая вода сливается вниз, а не течёт по стене дома. Планки-капельницы фиксируют гвоздями. Поверх них укладывают битумную кровлю. Её наклеивают и также фиксируют гвоздями.

Аналогичным образом обустраивают край крыши со стороны торцов. Монтируют торцевые планки, которые образуют свес и обеспечивают стекание воды вниз, а не по стене дома.

Скат крыши

Наклеивание гибкой кровли продолжают с перехлёстом верхнего ряда над нижним. При этом последующий ряд кровли кладут так, чтобы его нижние лепестки закрывали гвозди крепления предыдущего нижнего ряда.

На заметку

Для ровного наклеивания основание крыши расчерчивают, обозначая места расположения кровельных элементов. Такая наглядная схема укладки гибкой черепицы особенно актуальна для сложных форм крыш.

Углы примыкания

Примыканием называют внутренний угол между поверхностью кровли и вертикальной стеной или между кровлей и печной трубой. Особенности приклеивания кровли в местах расположения труб и вертикальных стен следующие:

  • В угол примыкания кладётся треугольный брусок, это позволяет скруглить его;
  • Гибкое покрытие приклеивается на примыкающий скат крыши;
  • Далее кровельным покрытием оклеивается вертикальная поверхность трубы\стены – не менее чем на 30 см. Его нижний край наклеивается поверх кровли на скате, с перехлёстом на 10 см;
  • По краю наклеенной на трубу кровли крепится металлическая фиксирующая планка – так называемый фартук.

Ендова

Ендова – место стыка соседних скатов, одно из самых нагруженных мест кровельного покрытия. Во время слива дождевой воды в углах ендовы собирается поток с двух скатов крыши. Поэтому в этих местах кровлю усиливают дополнительной обрешёткой и металлическим желобом. Их укладывают под битумное покрытие. Ниже посмотрите обустройство ендовы и укладку гибкой черепицы на видео.

Конёк и хребет вальмы

Хребет вальмы – внешний угол стыка соседних скатов на вальмовых крышах. Конёк – верхний угол крыши, место стыка двух противоположных скатов. При остром угле хребет вальмы обустраивается аналогично коньку крыши.

Для монтажа конька используют специальные кровельные элементы, называемые аэраторами. Чем они отличаются?

  • Изготавливаются из более жёсткого материала – пластика.
  • Имеют отверстия (перфорацию) – для выхода влажного воздуха и естественной вентиляции герметичной битумной крыши.

Аэраторы монтируются под коньковые элементы мягкой кровли. Поверх них наклеивают непосредственно мягкую кровлю. Нахлёст кровельных элементов на коньках и ендовах составляет 5 см и выбирается по преимущественному направлению ветра осенью и зимой.

Монтаж гибкой черепицы шинглас: пошаговая инструкция своими руками

Еще перед началом монтажа нужно точно рассчитать расход, чтобы и не потратить лишние деньги и не искать потом такую же черепицу. Для этого нужно высчитать площадь крыши и знать количество черепицы в упаковке. Например, пачки «Кантри» хватит на 2,6 м.кв., Вестерна – на 1,2 м.кв., а черепицы Шинглас большинства других серий – на 3 м.кв. крыши.

Укладка мягкой черепицы Шинглас производится только по инструкции и с соблюдением технологии монтажа.

1. Непрофессиональным кровельщикам настоятельно рекомендуется сначала сделать разметку, чтобы ряды не «гуляли». Разметку чертят в месте, с которого начинают укладку. Это должны быть две параллельные линии от конька к карнизу. Также начертите несколько горизонтальных линий вдоль карниза, чтобы ориентироваться по ним при укладке рядов.

2. Кровля Шинглас укладывается с нижнего ряда по карнизным планкам с середины ската (от центра, где есть разметка).

3. Первый ряд должен быть из коньково-карнизной черепицы (так называемая стартовая полоса). Она имеет ровный край без зубцов. Вы можете использовать опыт находчивых народных умельцев и обойтись без нее – просто уложить нижний слой из обычных гонтов, но «вверх ногами», то есть зубцами вверх, а не вниз.

4. Второй ряд начинают класть также от центра, но не ровно над нижним, а смещая гонты на половину лепестка влево или вправо.

5. Каждый следующий ряд укладывают так, чтобы нижний край лепестка верхнего ряда совпадал с линией выреза предыдущего.

6. Проверять параллельность рядов можно по разметке или по отбивке (натянутому параллельно карнизу шнурку).

7. Черепицу крепят к основанию гвоздями. Гвоздь должен заходить под прямым углом к гонту. Шляпка гвоздя не должна ни утапливаться в поверхность, ни торчать над ней – она должна быть точно вровень с поверхностью плитки.

Предлагаемая нами к черепице Шинглас инструкция по монтажу поможет вам правильно сделать все своими руками и сэкономить.


гибкая черепица укладка своими руками

Благодаря хорошим эксплуатационным характеристикам становится все более популярной гибкая черепица или как её ещё называют мягкая кровля, все работы можно выполнить своими руками, что значительно сэкономит бюджет. Стоимость самого материала в разы дешевле, чем остальные покрытия для крыши дома.

Структура мягкой кровли

В строительных справочниках она называется битумными листами, присыпанными разноцветной крошкой. Производится гибкая черепица в формате прямоугольного листа с односторонними фигурными вырезами сложной и простой формы, где в основе рельефа лежит прямоугольник, овал или многогранник.

Структура материала многослойная, порядок слоёв следующий:

  1. В качестве нижней поверхности полотна выступает
    модифицированная битумная прослойка    , занимающая половину площади и покрытая особой пленкой из силикона. Битумная масса при соприкосновении с рабочей плоскостью приклеивается, а затем становится гидроизолятором, который не протекает и устойчив к разрушениям, а также воздействию высоких температур. Этот слой гарантирует пожароустойчивость в экстремальных ситуациях.
  2. Следующий слой состоит из полиэстера или стекловаты. Его назначение – обеспечение физической устойчивости и сохранения пространственных параметров, чтобы они не менялись в процессе монтажа и срока службы кровли. Благодаря полиэстеру крыша будет защищена от разрывов, а также других механических повреждений. Стеклоткань выполняет функцию теплоизолятора. Сверху она пропитана битумным составом.

  3. Затем следует слой из битума;
  4. Верхняя поверхность листа покрыта крошкой из базальта, сланца или минералов. Выполняет не только эстетическую роль, переливаясь на свету различными оттенками красок, но и защитную – оберегает черепицу от воздействия ультрафиолетового излучения, механического влияния, дождя и снега. Крошка не поглощает влагу, не позволяет материалу растрескиваться.

Толщина мягкой кровли варьируется в пределах 3-4 мм – в зависимости от фирмы-изготовителя и отличается богатой цветовой гаммой. Монтаж гибкой черепицы осуществляется на подготовленную фанерную или плиточную поверхность.

Вернуться к содержанию

Достоинства и недостатки покрытия

Перед началом монтажа следует взвесить сильные и слабые стороны материала, чтобы быть подготовленными к различным неожиданностям.

Плюсы:

  • Легкий вес способствует экономии денежных средств, делает возможным во время монтажа конструкции опираться на более простые требования к износостойкости, при этом укладка гибкой черепицы выполняется намного легче.
  • Доступная стоимость.
  • Не подвержена воздействию коррозии, что дает ей выгодное преимущество перед металлическими аналогами.
  • Не нуждается в заземлении, т. к. электрическое поле не задерживается на поверхности крыши.

  • Не обладает эффектом парусности. Битумная масса покрывает деревянное основание цельной оболочкой, что не даст возможности разбушевавшемуся ветру отделить черепичный лист от кровли.
  • Стойкое противостояние механическому воздействию. Ее не деформируют даже большие градины или попавшие в нее камни ввиду амортизирующей способности покрытия.
  • Длительность эксплуатации. Срок службы черепицы составляет 30-40 лет, при этом ее можно перекрашивать в какой угодно цвет, если соблюдена правильная технология укладки гибкой черепицы.

  • Выполняет декоративное назначение.
  • Защита от ультрафиолета.
  • Способность хорошо маскировать шум приобретается благодаря мягкости черепицы и деревянному каркасу под ней. Подобный вид кровельных материалов тщательно приглушает посторонние звуки.
  • Годится для любой формы крыши.

Минусы:

  • Низкая теплопроводность. Из-за минимальных показателей теплопроводности материала возникает необходимость в добавочной теплоизоляции, но это компенсируется деревянным или фанерным основанием конструкции.
  • Отсутствие устойчивости к цветению. От цветения поверхности листов вряд ли можно избавиться полностью, потому что влияние климатических условий – постоянный фактор. Отметим, что подобный минус имеется у большинства кровельных материалов.

  • Мягкая кровля не предназначена для использования в условиях крайнего севера, потому что не выдержит слишком низких температур – до -50 градусов, но в умеренных широтах ее вполне можно использовать при строительстве дома.

Наличие характерных отличий материала в сторону преимуществ или недостатков не свидетельствует категорично о том, что мягкую кровлю следует использовать или не следует.

Вернуться к содержанию

Инструкция по укладке и требования к ней

Шаги инструкции помогут вам узнать, как укладывать черепицу. Их необходимо придерживаться, чтобы облегчить процесс работы и гарантировать качественный результат по ее окончании.

Монтаж гибкой черепицы требует четкого исполнения инструкции ввиду сложности процесса и необходимости наличия опыта, а также специальных знаний в строительной сфере. В момент укладки нужно делать интервалы между составными частями обрешетки, соблюдать оптимальные линейные параметры подстилающей поверхности.

Величина шага обрешеткиТолщина доскиТолщина фанеры
60 см2 см1,2 см
90 см2,3 см1,8 см
120 см3 см2,1 см

Минимально допустимое значение уклона при укладке гибкой черепицы своими руками – 12 градусов, но подстилающая поверхность при этом должна быть ровная и цельная. Показатель влажности строительного материала желательно, чтобы не превышал 20% от общего его веса.

Монтаж мягкой кровли включает в себя несколько последовательных операций.

Крепеж основного слоя и подстилающего покрытия.

В качестве подстилающего ковра для мягкой кровли используется настил из досок или фанеры, оберегая крышу от протекания. Если уклон кровли не превышает 30%, подкладочный слой делают сплошным. Когда градусные величины углов велики, настил крепится только в особо опасных местах – где располагается карниз, торец конструкции.

Монтаж подстилающей поверхности начинают с нижней части ската, постепенно двигаясь к верхней. Настил делается внахлест с шириной 0,1 м. Это позволяет обезопасить поверхность от протекания. В роли фиксаторов выступают гвозди с интервалом 0,2 м и клей. Клей герметизирует поверхность, а гвозди – закрепляют. После крепежа подстилающей поверхности под черепицу начинается процесс устройства водосточной системы.

Установка карнизов.

Монтаж карнизных свесов делается, чтобы лучше закрепить желоб для водостока. Тогда на них и на торец укладываются листы стали поверх подстилающего слоя. Главное, делать нахлест с шириной 20 мм. Фиксируются стальные листы при помощи специальных гвоздей, прибивая их зигзагом с шагом 0,1 м. На участке для стоек интервал между фиксаторами составляет 3 см – обязательно больше по толщине, чем 2 листа.

Разметка.

Предварительно рекомендуется сделать разметку, которая будет направляющим ориентиром в процессе монтажа гибкой черепицы — инструкция подразумевает этот этап в первую очередь для новичков в подобном деле, но и опытным мастерам тоже не помешает подстраховаться на всякий случай. Выполняется она прямо на крыше при помощи обычного мела.

Ввиду маленького размера рядов, они склонны смещаться в сторону во время выполнения строительных работ. На большой поверхности это очень заметно, да и конструкция тогда будет не совсем прочной, если не соблюдать в точности все параметры.

Снизу вверх, лучше ближе от края, нужно начертить пару параллельных прямых линий, чтобы отрезок между ними был длиной в 0,5 м. В перпендикулярном направлении от них намечаются прямые для рядов с интервалами 0,25 м.

Укладка мягкой кровли и ее фиксация.

Монтаж гибкой черепицы начинается от крайнего участка ската – снизу:

  1. Для первого ряда листы черепицы укладываются в перевернутом виде или при помощи полоски-самоклейки (стоит в 2 раза дороже) с ориентацией на скат.
  2. Нижнюю кромку рекомендуется устанавливать на 50 мм выше, чем нижний край карниза. Выступающие участки кровельного полотна в идеале обязаны прикрывать места стыков на карнизе.
  3. Постепенно во время процесса укладки движение будет смещаться от центра карниза к торцу.

  4. Со второго ряда, монтаж делается строго по разметочным линиям. На изнанке гонтов имеется специальная защитная пленка – она снимается в процессе укладки, а сама черепица придавливается к подстилающей поверхности.
  5. Далее, технология укладки гибкой черепицы подразумевает крепеж при помощи гвоздей – желательно использовать специальные луженые или покрытые медным налетом и с большими шляпками.
  6. Рекомендуется вбивать гвозди с краю и в середине листа таким образом, чтобы зафиксировать по возможности оба последовательно идущих ряда. При этом выступы следующего полотна должны прикрывать концы крепежей последних. Для фиксации погонного метра материала достаточно 4 гвоздей.

  7. Когда уклон крыши более, чем 1:1, мягкая кровля крепится с помощью шести крепежных элементов.
  8. Остальные ряды полотен сдвигаются во время укладки на полметра, а лепестки их желательно располагать на одинаковом уровне с элементами прошлого кровельного листа.
  9. Порядок и способ крепежа кровельных полотен для последующих рядов не меняется.
  10. На торцах элементы кровли обрезаются по краям и приклеиваются, клей наносится на поверхность полосой с шириной 10 см минимум.

  11. В конце нужно оставлять небольшой шов с учетом дальнейшей деформации между обрешеткой, а точнее ее элементами. Тогда у материала будет возможность при необходимости регулировать свои параметры, особенно под влиянием атмосферных осадков и температурного режима. Так снизится вероятность сдвигов, а также поломок кровли. В результате этих операций сама крыша будет более прочной и прослужит значительно дольше.

Соблюдая инструкцию, а также приобретая навыки по самостоятельной укладке черепицы, можно не только сэкономить денежные средства на монтаже кровли, но и научиться делать это грамотно, чтобы крыша была устойчивой к деформации и влиянию климатических факторов. Все в ваших руках!

Не нашли ответов в статье? Больше информации по теме:

Монтаж гибкой черепицы – подробная инструкция

Чтобы кровельное покрытие прослужило максимально долгое время, укладка мягкой черепицы должна выполняться согласно правилам монтажа, разработанным для данного материала. У каждого производителя имеются собственные инструкции по установке, но в целом, основные правила по укладке одинаковы.

Условия монтажа

Инструкция по монтажу черепицы из битума регламентирует температурный режим работы с материалом. Укладку рекомендуется производить при температуре воздуха свыше +5 °С. Гонты – элементы, из которых состоит гибкая черепичная кровля, соединяются с поверхностью основы не только при помощи металлического крепежа, но и благодаря специальному самоклеющемуся слою на нижней стороне. Высокая адгезия и герметичность смонтированного покрытия обеспечивается нагревом от солнечных лучей – гонты надежно спаиваются с основой и между собой.

Если монтаж гибкой черепицы выполняется в прохладную погоду, сцепление листов может оказаться недостаточно прочным. Чтобы разогреть клеящий слой гонта, можно использовать тепловоздушную горелку (строительный фен). Также практикуется укладка материала на битумную мастику. Но могут возникнуть сложности с монтажом конькового покрытия, так как материал требуется изогнуть. В холодную погоду битумная черепица становится более жесткой и хрупкой, и в процессе придания гонту нужной формы в материале могут появиться микротрещины.

Если кровельные работы приходится выполнять в прохладную погоду, упаковки с черепицей следует около суток выдержать в теплом закрытом помещении.

При необходимости укладки кровельного настила из битумного штучного материала в мороз, на крыше сооружения обустраивается небольшое замкнутое пространство – монтируется реечный каркас, обтянутый полиэтиленовой пленкой. Для создания необходимой температуры внутри ограниченного объема применяются тепловые пушки.

Основание для кровельного покрытия

Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана. С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры. Влажность материала для обрешетки не должна превышать 20%.

Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

Важно оставлять деформационный шов между элементами обрешетки – древесные материалы меняют свои линейные размеры под воздействием температуры и влаги.

Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию. Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение. Чтобы циркуляция воздуха была достаточной для отвода влаги изнутри кровли, в нижней части крыши (в подшивке свесов) оставляют специальные отверстия, а в коньке обустраивают вытяжной короб.

Подкладочный слой

Монтаж гибкой черепицы требует использования специального подкладочного материала. Штучное битумное покрытие используется на скатных крышах с углом наклона ската не менее 12°. Если уклон скатов составляет 12-30°, по всей поверхности сплошной обрешетки крепится гидроизоляционная подкладка. Угол уклона более 30° требует монтажа гидроизоляционного материала в ендовы, по карнизу, над трубами дымохода и вентиляционными скатами, в местах примыкания кровли к стенам, вокруг окон мансарды. Это позволяет надежно защитить места, где высока вероятность скопления снега и льда.

Принцип монтажа подкладочного слоя зависит от его особенностей. Композитный материал из полимерной пленки и битумного наполнителя является самоклеющимся: его аккуратно настилают на обрешетку и прикатывают валиком, чтобы обеспечить плотное сцепление и убрать возможные пузыри. Гидроизоляционный материал из полиэстера укладывается с применением битумной мастики и дополнительно крепится в верхней и боковой части с шагом 20 см гвоздями с широкими плоскими шляпками, которые затем обрабатываются мастикой. Подкладочный слой формируется из полос рулонного материала, уложенных параллельно карнизу. Продольный нахлест должен составлять 100 мм, поперечный – 200 мм.

Технология укладки мягкой черепицы предусматривает определенные принципы монтажа подкладки в местах вероятных протечек. Ширина гидроизоляционного слоя составляет:

  • для ендов – по 500 мм от ее оси в каждую сторону;
  • для конька – по 250 мм;
  • для торцевых и карнизных свесов – 400 мм.

Чтобы обеспечить герметичность мест нахлеста, их промазывают битумной мастикой.

Монтаж планок

Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.

Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

Монтаж кровельного материала

В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

Обустройство ендовы

Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

Коньковое покрытие

Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов:

  • если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
  • гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

Как укладывать мягкую черепицу по всем правилам монтажа, представлено в подробной видео инструкции.

Пошаговая инструкция по монтажу битумной черепицы своими руками

Гибкую черепицу называют по-разному – мягкой или битумной черепицей, мягкой кровлей, битумной плиткой. Все эти названия прекрасно отражают физические свойства этого покрытия для кровли (мягкость, пластичность, гибкость) и материал, который используется для его производства (битум). Это покрытие оптимально подходит для крыш, имеющих сложную геометрию, особенно при не самом большом бюджете.

Характеристики битумной черепицы: форма, структура, преимущества

Гибкая черепица имеет форму прямоугольных пластин (гонт) с различными вырезами (лепестками). Несмотря на разнообразие размеров, форм, рисунков и цветовой палитры  разных производителей, структура плиток у них почти одинакова. В качестве основы используется стекловолокно, которое пропитывается модифицированным битумом, обладающим, по сравнению с простым, улучшенными свойствами: эластичностью при низких и достаточной вязкостью при высоких температурах. Внешнюю сторону плиток покрывают бронирующим слоем, вдавливая каменную крошку разных цветов или тонкий лист металла (медь или цинк-титан). Таким образом, структура битумной черепицы состоит из следующих слоев, начиная с внешнего:

  • каменный гранулят либо тонколистовой металл;
  • модифицированный битум;
  • стекловолокно, пропитанное битумом;
  • модифицированный битум;
  • кремниевый песок, клеящий слой, защитная пленка.

Такой состав гибкой кровли позволяет ей прекрасно выдерживать механические нагрузки, атмосферные воздействия, перепады температур, УФ лучи.

Преимущества кровли из битумной черепицы:

  • эстетичность внешнего вида, разнообразие расцветок и форм;
  • легкость в сравнении с натуральной черепицей;
  • более высокое шумопоглощение, чем у металлочерепицы;
  • простой и экономичный монтаж на сложных поверхностях криволинейной формы;
  • прекрасная гидроизоляция крыши, хорошие водоотталкивающие свойства.

Битумная черепица: особенности монтажа

Работая с битумной черепицей, следует соблюдать несколько правил:

  • Хранить упаковки с гибкой черепицей, уложенной в поддоны (не больше 16 рядов в высоту), в закрытом помещении вплоть до начала монтажа. Рулоны с подкладочным ковром хранить в вертикальном положении.
  • Проводить монтажные работы своими руками лишь при температуре выше + 5°С.
  • Битумная черепица используется для покрытия крыш с уклоном от 15° до 85°. Расчет расхода плитки производится с условием, что, чем меньше уклон кровли, тем больше расход материала. Расчетная поверхность упаковки приводится для кровли, имеющей уклон 45°.
  • Клейкая поверхность битумной черепицы должна схватываться под воздействием солнечных лучей. При укладке гонтов нельзя пользоваться горелкой. Если монтаж проводится при сильном ветре или в холодный период, следует применять специальный клей (Пластал, Шингл Стик и др.).
  • Нижнюю прозрачную защитную пленку нужно снимать только непосредственно в процессе укладки.
  • Черепица из разных упаковок может отличаться оттенком цвета. Поэтому, следует на один скат использовать черепицу из одной упаковки. Если это по каким-то причинам невозможно, стоит достать черепицу из разных упаковок и постараться выложить из них определенный узор.
  • Нельзя ходить по кровле из битумной черепицы в жаркую погоду, делайте это с помощью лестниц или кровельных «кошек».
  • Нельзя укладывать гонт на утеплитель или бетонную стяжку.

Порядок монтажа битумной черепицы

  1. Создание обрешетки. Для обрешетки можно использовать листы фанеры, OSB плиты, доски. Фанера или плиты кладутся продольной стороной параллельно коньку, вразбежку с тщательным креплением к стропилам мест стыков по всей их длине. Доска должна быть не более 15 см шириной. Зазоры между досками не должны превышать 5 мм.
  2. Подкладочный ковер. На обрешетку параллельно карнизам укладывают грунтовочный толь для улучшения гидроизоляции и выравнивания поверхности для укладки битумной черепицы. При этом учитывается уклон кровли: при уклоне до 20° толь укладывают с нахлестом 15 см по вертикали и 8 см по горизонтали; при уклоне от 20° до 85° нахлест составляет 5 см по горизонтали и 10 см по вертикали.
  3. Нанесение разметки. Битумная черепица может быть различной формы. Чтобы уложить ее красиво, можно применить некоторые приемы, например, нанести мелом на подкладочном ковре направляющие линии. Горизонтальные линии наносят для каждых 4 или 5 рядов. Вертикальные линии проводят в следующем порядке: вначале среднюю, а затем остальные в ту и другую сторону через те же 4 или 5 рядов черепицы. Если на крыше имеются элементы, которые придется обходить (окна, трубы и т.д.), то вертикальную разметку начинают от них.
  4. Крепеж. Битумная черепица крепится с помощью кровельных металлических гвоздей с антикоррозийной обработкой. Их длина должна быть не меньше 26 мм, шляпка должна быть достаточно широкой (диаметром не меньше 8 мм). Каждая черепичка забивается четырьмя гвоздями: на расстоянии 25 мм от боковых граней и 145 мм от нижнего края. Гвозди нужно забивать таким образом, чтобы шляпка не выделялась на поверхности кровли, но и не была слишком заглублена, иначе в нее будет попадать вода. Хорошо использовать ершенные гвозди или винтовые. Также для монтажа нужен будет битумный клей, чтобы дополнительно укреплять черепицу в слабых местах: ендовах, в месте примыкания к стенам или окнам, на коньке.

Укладку начинают снизу от середины влево и вправо вдоль карниза. На подкладной ковер с помощью кровельных гвоздей крепятся металлические карнизные планки с нахлестом 5 см. Следующий ряд выкладывают в зигзагообразном порядке, интервал между рядами 10 см. Карнизные гонты монтируют встык поверх установленных карнизных планок. Следующий ряд гонтов кладут таким образом, чтобы расстояние от нижнего края карнизного ряда до нижнего края следующего ряда было 2 см. Конек укрывают карнизными гонтами или обычными, обрезанными.

Особое внимание уделяют местам примыканий к стенам, трубам и др. Для провода антенн используют резиновые уплотнители. По периметру примыкания к крыше труб прибивают треугольную рейку, кровельную черепицу заводят на вертикальную поверхность, затем по периметру трубу оклеивают защитной полосой SUPER PINTARI не меньше чем на 30 см высоты трубы и 20 см на скате. Примыкание закрывается металлической планкой и герметизируется силиконовым герметиком.

[box type=”success” ]Соблюдение технологии монтажа, качественные материалы от известных производителей позволят вам получить прочную, долговечную, выразительную, недорогую кровлю из битумной черепицы.[/box]

Монтаж гибкой черепицы своими руками: пошаговая инструкция и инструменты

На чтение 8 мин. Просмотров 15 Опубликовано Обновлено

Правильно выбранное кровельное покрытие — это не только красота и представительность здания. Данная конструкция напрямую влияет на защиту от влаги и перепадов температур, стоимость объекта и срок его службы. Укладка мягкой черепицы является технологией, которая позволяет недорого, но практично реализовать самые сложные идеи в области дизайна и эффективности крыши. Зная тонкости и правила проведения этой работы, можно выполнить ее даже в одиночку, добившись отличного во всех отношениях результата.

Особенности монтажа черепицы

Монтаж мягкой черепицы на крышу частного дома

Самостоятельный монтаж гибкой черепицы не представляет собой особой сложности и не требует наличия профессионального образования. Достаточно понимания сути процесса и следования инструкциям производителя.

Битумная кровля представляет собой сборное покрытие, состоящее из множества небольших водонепроницаемых фрагментов (гонтов), уложенных на твердое и плотное основание. Расположение пластин производится внакладку, соединение на клеевую основу, дублируется гвоздями.

Укладка гибкой черепицы является наиболее популярным в частном строительстве способом покрытия жилых и хозяйственных строений.

Обосновано это такими преимуществами отделки:

  • полная герметичность;
  • прочность к механическим воздействиям;
  • возможность оформлять криволинейные поверхности любой сложности;
  • небольшой вес;
  • отсутствие мокрых работ;
  • простота и высокая скорость монтажа;
  • длительный срок эксплуатации;
  • презентабельный внешний вид.

Укладывать гонты можно только на жесткое основание с минимальными промежутками между плитами. Со временем пластины сплавляются между собой, что делает ремонт отделки очень сложным, а иногда и невозможным мероприятием.

Климатические условия для монтажа

Монтаж черепицы допускается в сухую погоду, без осадков

Монтаж мягкой черепицы может проводиться практически во всех климатических зонах России. Облицовка одинаково хорошо переносит экстремально высокую жару и сильные морозы. Температурный диапазон эксплуатации варьируется в пределах ± 50ºС. При более сильном похолодании возможно появление трещин, а при нагревании — текучести битума.

Монтаж черепицы допускается осуществлять при положительной температуре, отсутствии ветра и осадков. Необходимо дождаться, пока материал и основание полностью просохнут от росы, но не допускать их сильного перегревания, чтобы предотвратить сплавления плиток в упаковке.

Кровельный пирог под мягкую черепицу

Монтаж гонтов является завершающим этапом процесса строительства крыши, большую часть которого занимает подготовка основания под укладку кровельного пирога. Это состоящая из нескольких связанных между собой слоев конструкция, предназначенная для обеспечения правильного функционирования чердачного пространства. Технологический уровень обеспечивает надлежащую вентиляцию, вывод конденсата, правильный теплообмен в пространстве под крышей. Черепица является финишным покрытием, которое выполняет эстетическую и гидроизоляционную функцию в сложной системе многослойного покрытия.

Кровельный пирог под мягкую черепицу

Кровельный пирог имеет следующее устройство:

  • Стропила. Пространственная конструкция из бруса и досок, служащая каркасом и опорой для составляющих частей крыши.
  • Гидроизоляция. Прослойка, предотвращающая проникновение влаги из пространства чердака в расположенные выше уровни.
  • Контрообрешетка. Состоит из горизонтально набитых на стропила досок. Нужна для обеспечения циркуляции воздуха между опорами и технологическим слоем. Поддерживает оптимальный уровень влажности кровельного пирога и основания.
  • Обрешетка. Еще один ряд реек, закрепленных на контрообрешетке. Является опорой для монтажа настила, обязательного для крепления мягкой черепицы.
  • Настил. Делается из шпунтованных досок, фанеры или древесностружечных плит. Толщина подбирается под опорную систему. Чем она слабее, тем настил тоньше.
  • Подкладочный ковер. Предназначен для выравнивания поверхности настила и проведения его гидроизоляции. Используются мастики, гудрон и аналогичные материалы.
  • Теплоизоляция. Располагается между стропил с внутренней стороны крыши. В зависимости от типа здания может использоваться пенопласт, керамзит, пенополиуретан или минеральная вата.
  • Мембранная пленка. Обеспечивает пропускание влаги изнутри помещения на улицу, предотвращает образование в чердаке конденсата и сырости.
  • Внутренняя отделка. Выбирается фанера, вагонка, гипсокартон или имитация бруса.
Обустройство холодной кровли под мягкую черепицу

Для обрешетки и контрообрешетки следует брать доски из хвойных пород древесины толщиной от 30 мм. Такой зазор нужен для обеспечения нормальной циркуляции воздуха под кровлей. Перед монтажом рейки должны быть обработаны антисептиком и гидрофобным средством для защиты от паразитов и сырости. Целесообразно применить и антипирен, блокирующий возгорание на срок до 30 минут. Длина досок произвольная, но их стыковка может производиться только на расположенном ниже брусе.

Стелить гонты допускается только на сплошной настил. Поскольку крепление производится на гвозди, материал подбирается соответствующий. При укладке между фрагментами оставляется зазор для обеспечения тепловых и влажностных расширений. Для плит он составляет 5 мм, а для досок 2-3 мм. Выбор толщина материала для настила зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание. Следует учитывать, что каркас должен без проблем выдержать вес мастера.

Чтобы исключить выгибание реек при изменении влажности, их нужно прибивать по всей длине двумя рядами с интервалом 50 см.

Основные этапы монтажа кровли из гибкой черепицы

Необходимо правильно рассчитать количество мягкой черепицы

Начать следует с обустройства рабочего места. Необходимо выполнить такие мероприятия:

  1. Провести замеры. Перепроверить их, составить схему расположения каждого элемента.
  2. Выполнить расчеты в потребности материалов, посмотреть, какие нужны инструменты, что есть в арсенале, а что нужно приобрести.
  3. Оборудовать место для хранения досок, щитов, плитки и прочего имущества, которое будет использоваться в строительстве.
  4. Провести закупку. Выждать подходящее для работы время относительно погоды.

В заключение необходимо огородить здание сигнальной лентой, при необходимости выставить предупреждающие знаки или ограждение.

Чтобы покрыть дом мягкой черепицей, нужны инструменты:

  • ножовка;
  • молоток или аккумуляторный автоматический пистолет;
  • уровень;
  • рулетка;
  • ножницы;
  • железная линейка;
  • малярная кисть;
  • канцелярский нож.

Список материалов:

  • гонты в нужном количестве;
  • мастика;
  • гвозди;
  • антисептик;
  • рейки;
  • мембрана;
  • шнур;
  • утеплитель;
  • гидроизоляция.

Для обеспечения собственной безопасности потребуется страховка, строительная каска, очки и перчатки.

Участки черепицы крепятся дополнительно гвоздями

Подсчитать необходимое количество гонтов не сложно: нужно взять один фрагмент, измерить видимую площадь, узнать площадь ската и разделите второе на первое. Что касается гвоздей, то нужно брать изделия с гладким стержнем, длиной 35-45 мм и диаметром шляпки 8 мм. Лучше переплатить, но взять оцинкованные гвозди, чем обычные, которые сгниют от ржавчины уже через несколько лет.

После установки настила наступает очередь обустройства подкладочного ковра. Необходимость в нем обусловлена вероятностью протечек сквозь гонты или в местах примыкания. Нужно учитывать сильные порывы ветра, которые могут сорвать покрытие и обледенение крыши, когда сползающие массы срывают плитки.

Крепить подложку можно такими способами:

  • Клеевым. Здесь применяются материалы с уже нанесенным липким слоем или он делается самостоятельно. Стыки промазываются мастикой и закрываются алюминиевым скотчем.
  • Механическим. Плотна раскатываются по площади настила, выводятся за его края на 10-15 см, после чего прибиваются гвоздями. Крыть таким методом дешевле, но и надежность его ниже.

Для изготовления подложки рекомендуется использовать не рубероид или целлофан, а специально предназначенные для этого материал, имеющий повышенную прочность и длительный срок эксплуатации.

Установка планок является обязательным мероприятием обустройства кровли. Они прижимают подкладочный ковер к основанию, препятствуя его поднятие ветром и попадание влаги. Металлические, пластиковые или деревянные рейки нужно уложить на края покрытия и зафиксировать гвоздями с шагом 150 мм в шахматном порядке. Предварительно изделия нужно обработать средствами против коррозии.

Снимается защитный слой и черепица наклеивается на предыдущий ряд

Монтаж гибкой кровли проводится в такой последовательности:

  1. Монтаж стартовой полосы. Ее можно сделать самостоятельно, подрезав лепестки, но лучше взять уже готовый рулон. Такие полосы выпускают многие известные производители. Крепиться они могут только на гвозди, но лучше дублировать соединение мастикой. Чем длиннее и круче скат, тем больше должен быть отступ от места перегиба.
  2. Нанесение разметки. Делается она мелом и шнуром. Ориентиры облегчат работу и предотвратят ошибки, устранение которых крайне затруднительно.
  3. Укладка вертикального ряда посередине ската. Такой прием обеспечит ровность размещения последующих горизонтальных рядов.
  4. Прибивание первого уровня. Фиксация проводится по схеме так, чтобы фасонные отверстия соседних лепестков совпадали. Усилие должно быть настолько выверенным, чтобы гонты прижимались к основанию без зазоров, но и без погружения шляпок в покрытие.
  5. Примыкание к стене. Края отделки заводятся навертикальные поверхности и приклеиваются мастикой. Поверх плитки прикручивается торцевая планка, Г-образный верхний край которой утапливается в заранее проделанную бороздку. Стык заделывается герметиком.
  6. Монтаж конька и вентиляции. Плитки выводятся под верхние срезы скатов и там подрезаются по горизонтали. Хребтовые чешуйки изгибаются посередине, после чего аналогичным образом крепятся по коньковой части. Фиксация проводится гвоздями с увеличенным объемом мастики.

В заключение устанавливаются доборные детали — аэраторы, снегозадержатели, водостоки, торцевые и карнизные планки.

Основные ошибки при монтаже гибкой черепицы

Сложно рассчитать количество черепицы для нестандартной крыши

Наиболее частые ошибки, допускаемые неопытными застройщиками:

  • использование сырых досок при монтаже ската;
  • игнорирование обустройства сплошного настила;
  • применение дешевых материалов при изготовлении подложки;
  • прибивание гонтов обычными гвоздями;
  • экономия на приборах — работать молотком труднее, дольше и опаснее, чем автоматическим инструментом;
  • проведение монтажа при низкой температуре, когда плитка может потрескаться;
  • пренебрежение техникой безопасности, что приводит к травматизму.

При чистке скатов нельзя пользоваться растворителями и острыми предметами, чтобы не повредить черепицу.

Рекомендации по установке битумной черепицы в холодную погоду — Ассоциация производителей асфальтовых кровель (ARMA)

Битумная черепица успешно используется в холодном климате более ста лет. Повышение эффективности нанесения и, что более важно, улучшенных долговременных характеристик черепицы может быть достигнуто путем выполнения рекомендаций по нанесению в холодную погоду, изложенных ниже.

  • Обязательно следуйте инструкциям производителя по установке, как того требует большинство строительных норм.
  • Будьте очень осторожны при работе на наклонных крышах. В зимних условиях на крыше или настиле может образовываться почти невидимый лед или иней, что может сделать работу чрезвычайно опасной. Желательно подождать, пока поверхность крыши не очистится ото льда и инея для более безопасной укладки кровли.
  • Убедитесь, что чердак хорошо вентилируется. [1] Часто то, что кажется протечкой через крышу, на самом деле является конденсацией влажного внутреннего воздуха, поднимающегося вверх в холодный, плохо вентилируемый чердак.
  • Установите модифицированную полимером самоклеящуюся подложку в качестве карниза в регионах, подверженных отрицательным зимним температурам. Облицовка карниза обеспечивает защиту от повреждений в результате подпора воды из ледяных плотин, которые могут возникнуть на карнизе крыши. [2] Войлок, пропитанный асфальтом, может использоваться в качестве альтернативного карниза, если применяется в соответствии с инструкциями производителя и требованиями строительных норм.
  • Соблюдайте осторожность при обращении со связками черепицы и отдельными черепицами в холодную погоду, так как они могут треснуть или, в тяжелых случаях, развалиться.Как и большинство материалов, битумная черепица становится менее гибкой в ​​холодную погоду (<40 градусов по Фаренгейту). Обратите внимание, что в холодную погоду пучки черепицы будут сохранять форму поверхности, на которой они уложены. При установке гвоздей следите за тем, чтобы черепица была ровной; в противном случае гвоздь может пробить поверхность черепицы во время установки. Не сгибайте, не бросайте и не роняйте связки черепицы в холодную погоду. Для достижения наилучших результатов храните черепицу в помещении, чтобы она оставалась теплой перед нанесением.
  • Большинство битумной черепицы производится с использованием термоактивированного битумного герметика, который склеивает черепицу вместе после того, как она укладывается на крышу и подвергается воздействию солнечного света в течение нескольких недель.Чтобы обеспечить улучшенную защиту от ветра в очень холодную погоду, битумную черепицу можно вручную заделать одобренным кровельным цементом или другим клеем, одобренным производителем битумной черепицы. Заклейте каждый выступ одним или двумя пятнами диаметром 1 дюйм (25 мм) кровельного цемента. Убедитесь, что черепица вдавлена ​​в битумный цемент, так что она находится рядом с краями черепицы, но не обнажена. Для многослойной черепицы можно нанести минимум три пятна герметика. Грабли и карниз кровли особенно подвержены обдувам ветром, если они не герметичны.
  • Рассмотрите возможность использования открытых металлических долин в холодную погоду. Плетеные и закрытые выемки требуют изгиба черепицы, что может привести к ее повреждению. В качестве альтернативы, перед нанесением необходимо прогреть черепицу.
  • Чтобы уменьшить тенденцию к растрескиванию черепицы на бедрах и гребнях при сгибании во время нанесения в холодную погоду, оставьте их в теплом месте непосредственно перед подготовкой и укладкой.
  • При замене кровли на существующую крышу в холодную погоду обратите особое внимание на то, чтобы поверхность крыши была гладкой и плоской.Если черепица прикреплена к неровной поверхности в холодную погоду, этот неровный вид может быть «заблокирован». Даже с возвращением к более теплой погоде черепица не сможет полностью расслабиться, чтобы крыша выглядела гладкой.
  • Если в холодную погоду требуется обслуживание или осмотр крыши, будьте особенно осторожны при ходьбе по черепице. Опоясывающий лишай, уложенный на неровную поверхность, слегка изогнутый или искривленный, очень подвержен поломке под ногами в холодную погоду. Для некоторых герметиков связь между слоями становится менее гибкой в ​​холодную погоду, и движение по крыше может нарушить сцепление герметика.В таких случаях может потребоваться ручная герметизация черепицы.

В некоторых регионах Северной Америки выпадает очень много снега, что требует удаления снега и льда с крыш. При уборке снега с крыши необходимо соблюдать особую осторожность, чтобы не повредить черепицу лопатой, скребками или пешеходным движением.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот документ был подготовлен Ассоциацией производителей асфальтобетонных покрытий и распространяется только в информационных целях.Ничто из содержащегося в данном документе не предназначено для отмены или изменения требований или спецификаций отдельных производителей кровельных материалов или местных, государственных или федеральных строительных органов, которые имеют юрисдикцию в вашем регионе. Любой вопрос или запрос относительно требований или спецификаций производителя следует направлять соответствующему производителю кровли. ПОЛЬЗОВАТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОДАТЕЛЬСТВ И НОРМ.

Ничто, содержащееся в данном документе, не может быть истолковано как гарантия ARMA, явная или подразумеваемая, включая, помимо прочего, подразумеваемые гарантии товарной пригодности, пригодности для определенной цели или ненарушения прав.НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ARMA НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ, включая особые, косвенные, косвенные или побочные убытки или убытки, связанные с упущенной прибылью, доходом, использованием или данными, независимо от того, заявлены ли они в контракте, правонарушении или иным образом. Если исключение подразумеваемых гарантий не допускается, ответственность ARMA ограничивается минимальным объемом и сроком, разрешенным законом.

Kellen Digital 9 мая 2017 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
