Твердотопливные котлы Теплодар Куппер Эксперт

Универсальные твёрдотопливные котлы Куппер Эксперт представлены двумя модификациями мощность 15 и 30 кВт. Они могут работать на любых видах твёрдого топлива, начиная от дров и заканчивая углём. Также возможна работа на топливных брикетах, поддерживается установка газовой или автоматической пеллетной горелки. Благодаря большой камере сгорания время непрерывного горения на одной закладке угля достигает 24 часов. Модель на 15 кВт может обогревать помещения площадью до 150 кв. м, модель на 30 кВт – до 300 кв. м.

Твёрдотопливные отопительные котлы Куппер Эксперт работают в одном из четырёх режимов. Первый режим – «Классик», с продолжительностью горения 4 часа и возможностью регулировки интенсивности. Второй режим получил название «Быстрый прогрев» – оптимальная температура воздуха всего за 30 минут работы. Режим «Медиум» обеспечивает сгорание топлива за 6 часов, аккуратно прогревая помещения. В режиме «Максимум» в котлы загружается максимальное количество топлива, время горения составляет до 24 часов.

Особенности и преимущества твёрдотопливных котлов Куппер Эксперт:

  • Удобная очистка за счёт двух люков;
  • Подключение к системе отопления с любой стороны;
  • Диаметр подключения дымохода – 150 мм;
  • Возможность установки регулятора тяги;
  • Поддержка температуры за счёт ТЭНа;
  • Продуманная система подачи воздуха;
  • Наклонная дверца для удобной загрузки топлива;
  • Компактное исполнение.

Котлы Куппер Эксперт изготавливаются из специальной котловой стали толщиной 3 мм. Они выдерживают высокие термические нагрузки, удобны в загрузке топлива, объём топливного бункера в старшей модификации составляет 67 литров. В комплекте с оборудованием поставляются ТЭНы мощностью 6 кВт. Они необходимы для поддержки температуры в отопительной системе при исчерпании топлива в камере сгорания.  Также в исходной комплектации поставляются шибер, аксессуары для очистки внутренностей котла и термоманометры для контроля давления и температуры.

Котлы подходят для обогрева любых зданий, начиная от частных домовладения и заканчивая производственными помещениями.

Купить универсальные твёрдотопливные котлы Куппер Эксперт вы сможете в интернет-магазине Теплодвор. Выберите подходящую модификацию, ориентируясь на площадь и объём отапливаемых помещений. Обеспечим быструю доставку по Москве и России, предложим дополнительные аксессуары для монтажа отопительных систем и систем водоснабжения.

Твердотопливный котел ТЕПЛОДАР Куппер ОК 15

Универсальный котел ТЕПЛОДАР Куппер ОК 15

Универсальный отопительный котел ТЕПЛОДАР Куппер ОК 15 кВт предназначен для систем водяного отопления помещений общей отапливаемой площадью до 150м2. Для закрытой или открытой системы с принудительной циркуляцией теплоносителя.

Топливо: дрова (влажность не более 20%), брикеты, уголь (зернистость не менее 40мм). В случае переоборудования: пеллеты, газ.
Теплообменник: водотрубный, изготовлен из котловой стали.

Преимущества твердотопливного котла Куппер ОК

  • Водотрубный теплообменник повышает эффективность водяной рубашки улучшая теплосъём.
  • Шахматное расположение труб теплообменника в сочетании со специальной съёмной пластиной увеличивает ход пламени, повышая эффективность теплоотдачи и котла.
  • Вместительный зольный ящик.
  • Чугунный долговечный колосник.
  • Установлен блок из трёх ТЭНов суммарной мощностью 6кВт (2×3шт).
  • Управлять интенсивностью горения можно автоматически с помощью регулятора тяги (приобретается дополнительно) или вручную.
  • В случае необходимости котёл легко можно перевести на пеллеты или газ установив соответствующую горелку Теплодар.

Технические характеристики котла ТЕПЛОДАР Куппер ОК 15

Технические параметры ТЕПЛОДАР Куппер ОК 15
Номинальная мощность, кВт 15
Диапазон мощности (на дровах/угле), кВт 10-15
Площадь отапливаемого помещения, м2 150
Топливо дрова, брикеты, уголь
Объём теплоносителя в котле, л 30
Объём топки, л 20
КПД, % 78
Максимальное рабочее давление воды, бар 2,0
Максимальная температура нагрева воды, °C 95
Минимальная температура обратки, °C 60
Длина дров, мм 320
Время работы котла на одной загрузке дров, час 0,5-1,5
Время работы котла на одной загрузке угля, час 2-6
Мощность блока ТЭН, кВт 6
Высота котла, мм 745
Ширина котла, мм 415
Глубина котла, мм 556
Диаметр дымохода, мм
150
Тяга дымохода, Па 20
Присоединительные патрубки G 1 1/2"
Масса котла нетто, кг 83

Стандартная комплектация:

- Котёл Куппер ОК 15
- Кочерга
- Шуровка
- Термометр для контроля температуры теплоносителя - 1шт.
- Шибер поворотный
- Зольный ящик
- Заглушка Dу20 G3/4" - 1шт.
- Дверцы - 2шт.
- Колосник.

Дополнительная комплектация:
– Регулятор тяги,
– пульт управления блока ТЭН,
– ТЭН с регулятором ТРЭН-3-2,0.

Внимание! Не рекомендуется диагональное присоединение патрубков подачи и обратки. Это приводит к снижению эффективности котла. Рекомендуется контур отопления присоединять с одной стороны. Блок ТЭНов устанавливается в свободный нижний штуцер.

Твердотопливные котлы Куппер Уфа

Регулятор тяги твердотопливного котла

Код 01301

Подробнее

2 700 руб

Пульт управления ПУ ЭВТ И1

Код 01302

6 кВт

Подробнее

6 600 руб

Газовая горелка АГГ-40 К (2015)

Код 01303

Газовая горелка для котлов Куппер ПРО-36, Куппер ПРО-42

17 820 руб

Газовая горелка АГГ 26-К

Код 01304

Газовая горелка для котлов Куппер ОК-15, ОВК-18, ОК-20, ОК-30, Куппер ПРО-22, Куппер ПРО-28

17 500 руб

Котел отопительный Stoker Pro 20-Э

Код 01305

Площадь помещения:до 200 м2
Мощность:20-22 кВт

Подробнее

41 134 руб

Котел отопительный Stoker Pro 25-Э

Код 01306

Площадь помещения:до 250 м2
Мощность:24-26 кВт

Подробнее

44 746 руб

Котел отопительный Stoker Pro 32-Э

Код 01307

Площадь помещения:до 320 м2
Мощность:30-32 кВт

Подробнее

49 333 руб

Куппер Практик 8

Код 01308

Площадь отопления до 80 м2

Подробнее

15 990 руб

Куппер Практик 14

Код 01309

Площадь отопления до 140 м2

Подробнее

19 970 руб

Куппер Практик 20

Код 01310

Площадь отопления до 200 м2

Подробнее

23 160 руб

Твердотопливный котел Куппер ОК-9

Код 01311

Площадь отопления до 90 м2

Подробнее

22 720 руб

Твердотопливный котел PARTNER 16

Код 01312

Площадь отопления до 160 м2

Подробнее

27 120 руб

Твердотопливный котел PARTNER 24

Код 01313

Площадь отопления до 240 м2

Подробнее

30 900 руб

Твердотопливный котел Partnёr-16T

Код 01314

Площадь отопления до 160 м2

Подробнее

28 350 руб

Твердотопливный котел Partner-24T

Код 01315

Площадь отопления до 240 м2

Подробнее

32 350 руб

Твердотопливный котел PARTNER 34T

Код 01316

Площадь отопления до 340 м2

Подробнее

39 450 руб

Твердотопливный котел Куппер ПРО 22

Код 01317

Площадь отопления до 220 м2

Подробнее

руб

Твердотопливный котел Куппер ПРО 28

Код 01318

Площадь отопления до 280 м2

Подробнее

35 990 руб

Твердотопливный котел Куппер ПРО 36

Код 01319

Площадь отопления до 360 м2

Подробнее

41 990 руб

Твердотопливный котел Куппер ПРО 42

Код 01320

Площадь отопления до 420 м2

Подробнее

47 990 руб

Твердотопливный котел Уют-10

Код 01321

Площадь отопления до 100 м2

Подробнее

20 110 руб

Твердотопливный котел Куппер ОВК 10

Код 01322

Площадь отопления до 100 м2

Подробнее

25 220 руб

Твердотопливный котел Куппер ОК 15

Код 01323

Площадь отопления до 150 м2

Подробнее

24 750 руб

Твердотопливный котел Куппер ОВК 18

Код 01324

Площадь отопления до 180 м2

Подробнее

30 870 руб

Твердотопливный котел Куппер ОК 20

Код 01325

Площадь отопления до 200 м2

Подробнее

27 990 руб

Пиролизный котел т-10 Модернъ

Код 01326

Подробнее

руб

Пиролизный котел т-20 Модернъ

Код 01327

20 кВт до 200 м2

Подробнее

руб

Пиролизный котел т-15 Модернъ

Код 01328

15 кВт до 150 м2

Подробнее

руб

Твердотопливный котел КУППЕР ПРО - 22

Твердотопливный котел КУППЕР ПРО - 22 предназначен для отопления индивидуальных жилых домов и зданий коммунально- бытового назначения, оборудованных системами водяного отопления с принудительной циркуляцией.  Котёл может использоваться как самостоятельный источник тепловой энергии, как дополнение к существующим системам отопления с газовыми, жидкотопливными или электрическими котлами. В базовую комплектацию «Куппер ПРО» включен блок ТЭН, который предназначен для поддержания температуры в системе отопления при прогорании основного топлива мощностью 6 кВт (КУППЕР ПРО 22). В котле Куппер ПРО - 22 успешно реализован режим длительного горения при работе на дровах: до 8 часов на одной закладке. В качестве топлива  используется твёрдое топливо (дрова, уголь, брикеты). Кроме того, в котлах предусмотрена возможность установки газовой или пеллетной горелки. Для котлов компания выпускает опции: дымоходные системы, горелки газовые АГГ-26К (КУППЕР ПРО 22), горелки пеллетные АПГ-25 2015 (КУППЕР ПРО 22), пульт управления блока ТЭН, ТЭН с регулятором ТРЭН-3-2,0 (КУППЕР ПРО 22). Отопительные котлы серии «Куппер ПРО» - новинка 2015 года.

Особенности:

 Наличие режима длительного горения.

 Трубный теплообменник и водотрубная колосниковая решётка обеспечивают максимальный съём тепла.

«Куппер ПРО» подходят для разных систем отопления.

Элементы дымохода и терморегулятор не входят в комплект котла и приобретаются отдельно.

Характеристики
Тип котла твердотопливный
Мощность 22 кВт
Исполнение котла напольный
Maкс. температура воды на выходе 95 °C
Мощность блока ТЭНов 6 кВт
Рабочее давление воды, МПа 0,2 МПа
Объем контура водяной рубашки 37 л
Диаметр дымохода 150 мм
Присоединительная резьба штуцеров G 1 1/2"
Вид топлива дрова, пеллеты, уголь, торф, кокс и брикеты – древесные, угольные, торфяные
Объем топочной камеры 25 л
Габариты 670х485х855 мм (ГхШхВ)
Масса 115 кг

Отопительный твердотопливный котел Куппер: модели и характеристики

Главная » Быт и уют » Полный обзор котлов Куппер: технические характеристики, модельный ряд, преимущества и недостатки

Твердотопливные комбинированные котлы Куппер быстро заняли лидирующее место на рынке и тому есть весомые причины. Кроме высокой производительности, оборудование имеет привлекательный дизайн, компактные размеры и абсолютно безопасно для бытового использования.

Котлы Куппер стали золотой серединой между дорогими зарубежными аналогами и отечественными агрегатами низкого качества. Официальным производителем и поставщиком твердотопливных котлов Куппер на российском рынке является компания Теплодар.

Варианты моделей котлов Куппер

Основная линейка котлов Куппер представлена в нескольких моделях:

  • ОК 9/15/20/30/42;
  • ОВК 10/18;
  • Про 22/28/36/42.

Аббревиатуры означают следующее:

  • ОВК — отопительный котел с варочной поверхностью для приготовления пищи;
  • Про — универсальный котел длительного горения с увеличенным объемом загрузочной камеры и дополнительной камерой для дожигания газов.
  • ОК — отопительный котел.

Котлы Куппер

Цифры определяют тепловую мощность той или иной модели. Например, модель ОК 15 отапливает площадь до 150 кв. м., тогда как ОК 42 способна справиться с 420 кв.м.

Все котлы отличаются по объему загрузочной камеры и временем работы после одной закладки дров. Самые выносливые в плане производительности котлы Куппер Про. Их время работы достигает до 10 часов непрерывного горения.

Конструкция котлов Куппер, дополнительные опции

Котлы изготовлены из низкоуглеродистой конструктивной стали высокого качества толщиной 3 мм. Устройство включает в себя:

  • топочную камеру;
  • трубчатый теплообменник;
  • отвод дыма;
  • загрузочная камера;
  • базальтовый слой по всему периметру котла для улучшения теплоизоляции;
  • отсек для сбора золы;
  • термометр;
  • ТЭНы (в отдельных моделях).

Котел Куппер Про в отличии от других моделей имеет не две, а три дверцы разного предназначения:

  • для прочистки и дозагрузки — верхнюю;
  • топочную — среднюю;
  • зольную — нижнюю.

Куппер Про 36

Каждый твердотопливный котел Куппер можно доукомплектовывать в зависимости от индивидуальных нужд. Оснащение ТЭНом позволяет оборудованию работать как на топливе, так и от электричества. Обогрев ТЭНом мощностью 6 кВт дома, площадь которого превышает 100 кв.м. невозможен, но он отлично справляется с поддержанием необходимого уровня температуры. Если в ваших планах полноценный обогрев, то рекомендуется приобретать ТЭН с мощностью 9 кВт.

Дополнительная комплектация котла панелью управления датчиками воды и воздуха позволит пользователю без труда задавать необходимые режимы и контролировать работу ТЭНов.

Для обеспечения работы котлов от газа или пеллеты необходимо купить автоматическую газовую (АГГ) или пеллетную (АПГ) горелку. Устанавливаются они на место, где находится дверь топки. Дверь снимается, а на ее место врезается выбранная горелка.

Технические характеристики котлов версии ОК и ОВК

Куппер ОВК 18

У отопительных котлов Куппер характеристики следующие:

  • теплопроизводительность в диапазоне 9-42 кВт;
  • рабочее давление воды в котлах — не превышает 2 МПа;
  • максимальная температура воды на выходе 95 0 С, на входе — 60-800 С;
  • напряжение питания ТЭНов — 220 В;
  • объем рубашки теплообменника — 27-50 л;
  • объем топки — 18-40 л.

Максимальные размеры отопительных котлов составляют 500х340х740 мм или 645х422х745/755/1000 мм. Все не более 145 кг.

Технические характеристики котлов Куппер Про

Куппер Про

Котлы Куппер Про рекомендуется устанавливать в помещениях 100-400 кв.м. Диаметр дымохода в моделях 22/28/36 составляет 150 мм, в модели 42 — 200 мм. Остальные характеристики следующие:

  • теплопроизводительность — 22-42 кВт;
  • рабочее давление — не более 0,2 МПа;
  • температура воды — на выходе 950 с, на входе — 60-80 0 С;
  • мощность ТЭНов — 6 и 9 кВт;
  • напряжение питания ТЭНов — 220 В;
  • объем рубашки теплообменников — 49-91 л;
  • объем топки — 35-63 л.

Габариты самого мощного агрегата по высоте не превышают одного метра, вес не более 180 кг.

Нюансы установки твердотопливных котлов

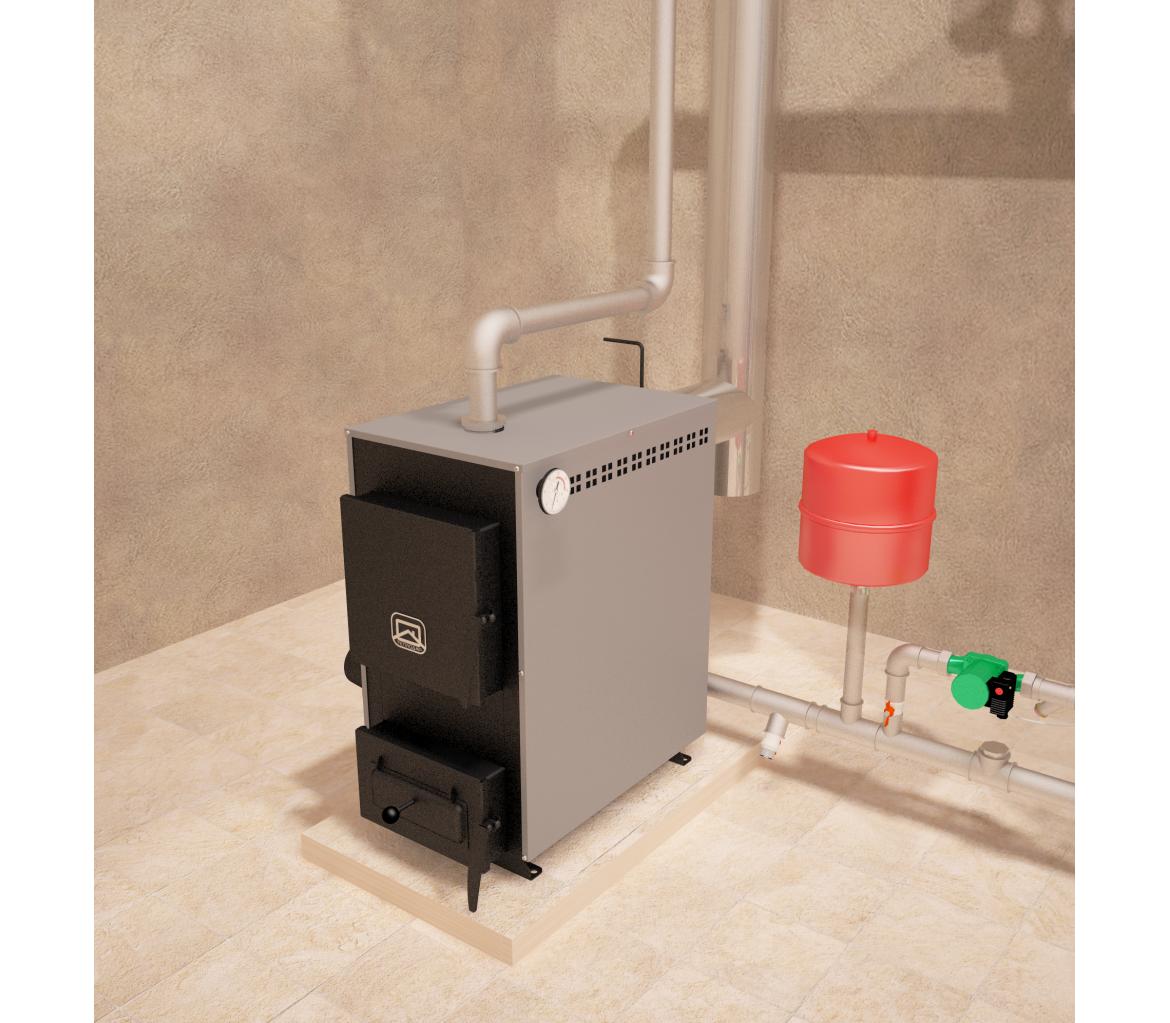

Установка котла Куппер

Бесперебойная работа и безопасность работы котлов напрямую зависит от правильности их монтажа. Заниматься установкой должен только специалист, придерживаясь следующих правил:

  • помещение, в котором будет монтироваться котел должно быть хорошо освещенным и вентилируемым;
  • при дополнении котла пеллетной горелкой в помещении должно быть проведено электричество;
  • основа, на которой будет стоять оборудование, должна быть из негорючих материалов, например из металла;
  • котел устанавливается на расстоянии не менее метра от боковых стен и не менее 2 метров от фронтальной;
  • помещение должно быть оборудовано стоком для воды, подключенным к канализации;
  • вместе с котлом устанавливается дымоход с трубой более 5 м.

Высота трубы над крышей должна составлять не менее 50 см, а сама труба иметь изоляцию от деревянных поверхностей.

Принцип работы котлов

Для того чтобы понимать, как функционирует оборудование Куппер, рассмотрим принцип его работы на примере моделей ОК. В роли материала для топки используют брикетированный торф, уголь или дрова.

  1. Через открытую дверцу в топку закладывают топливо.
  2. Снизу располагается специальная камера, где и происходит растопка.
  3. Тепло, исходящее от горящего топлива, нагревает воду в теплообменнике.
  4. Нагретая вода начинает проходить по системе по установленной схеме.
  5. Отработанный дым уходит в дымоход и выводится наружу.

Благодаря особой конструкции теплообменника и шахматному расположению труб теплоноситель эффективно и равномерно прогревается, что позволяет обеспечивать помещение теплом бесперебойно.

Преимущества и недостатки котлов Куппер

На основе отзывов пользователей можно выделить ряд преимуществ твердотопливных котлов Куппер:

  • универсальность оборудования, в котором в качестве топлива можно использовать как дрова, так и газ, электричество и пеллеты;
  • возможность приготовления пищи на моделях ОВК;
  • качественная сборка и материалы изготовления;
  • достойный дизайн, позволяющий устанавливать котлы в помещении с любым интерьером;
  • хорошая теплоизоляция и безопасная эксплуатация;
  • приемлемое соотношение цена-качество.

Наряду с положительными качествами котлов, нельзя не упомянуть о некоторых недостатках, хотя и весьма сомнительных:

  • сталь, используемая в изготовлении, не такая долговечная, как чугун;
  • необходимость докупать опции для улучшения работы оборудования;
  • все модели котлов только в одноконтурном исполнении.

Некоторые считают минусом то, что Куппер новая и еще не до конца проверенная фирма, но те пользователи, кто уже приобрел котел, смело заявляют о его отличной работе.

Как выбрать подходящий твердотопливный котел?

Подбирая отопительный котел Куппер, ориентируйтесь на площадь помещения. Например, ОК 10 подойдет для отопления здания, площадь которого не более 120 кв.м., тогда как ОК 36 сможет прогреть до 200 кв.м. Модели с варочной поверхностью помогут в приготовлении пищи.

Выбрать котел необходимой мощности для вашего дома не трудно. Расчет проводится исходя из правила — 1 кВт мощности на 10 кв.м. плюс небольшой запас мощности для избегания работы оборудования на максимальной нагрузке.

В момент покупки лучше ориентироваться на модели с дополнительными системами. Встроенный ТЭН позволит котлу поддерживать температуру теплоносителя на нужном уровне в случае, если закончится твердое топливо. Причем переход с базового отопления на электрическое происходит в автоматическом режиме.

Ориентируясь на выбор дополнительной установки к основной системе отопления, можно отдать предпочтение пеллетным моделям с небольшой ценой, таким как ОК 15 или 20. Их включают тогда, когда базовое оборудование выйдет из строя. В случае, если котел устанавливается как самостоятельное оборудование для отопления, то выбирают более мощные модели, не ниже ОК 30. Цена их будет выше, но возможность подключить ТЭН или газовую горелку компенсирует этот минус.

Терморегулятор, подключенный в качестве дополнения, позволит регулировать температуру нагрева и экономить расход топлива. Обязательно обращайте внимание на качество сборки котла, материалы изготовления, устройство камер и других элементов. От них во многом зависит дальнейшая работа агрегата и его КПД.

Куппер ПРО 22, твердотопливный отопительный котел длительного горения

Отопительный котел «Куппер ПРО 22»

Твердотопливный котел Куппер ПРО 22 - современный эффективный твердотопливный отопительный котел длительного горения.

Особенности и преимущества:

Отопительные котлы серии «Куппер ПРО» - новинка 2015 года.
В котлах «Куппер ПРО» успешно реализован режим длительного горения при работе на дровах: до 8 часов на одной закладке.
Способность отдавать тепло столь длительное время стала возможной благодаря использованию в конструкции котла системы подачи вторичного воздуха в камеру сгорания и применению водотрубной колосниковой решётки, которая позволяет снимать тепло даже с тлеющих углей.
Кроме того, в котлах предусмотрена возможность установки газовой или пеллетной горелки.
В базовую комплектацию «Куппер ПРО» включен блок ТЭН, который предназначен для поддержания температуры в системе отопления при прогорании основного топлива.

Конструктивные отличия котла «Куппер ПРО 22»:

• Наличие режима длительного горения.
• Трубный теплообменник и водотрубная колосниковая решётка обеспечивают максимальный съём тепла.
• «Куппер ПРО» подходят для разных систем отопления.

ВНИМАНИЕ! Элементы дымохода и терморегулятор не входят в комплект котла и приобретаются отдельно.

Руководство пользователя в формате pdf

Модель Габариты (ВхШхГ), мм Масса комплекта, кг Площадь помещения (до), кв.м Диаметр дымохода, мм КПД Длина дров
Куппер ПРО 22 855х485х670 115 220 150 85 до 400

Котлы Теплодар Куппер: дровяные, пеллетные, длительного горения

Сегодня на рынке отопительного оборудования представлено большое количество разнообразных моделей, выпускаемых разными производителями. Твердотопливные котлы Куппер, производимые компанией Теплодар, завоевали доверие у российских пользователей и пользуются широким спросом.

Функционируют данные агрегаты на угле, дровах, пеллетах. В конструкции их присутствует электрический ТЭН, отдельные модели могут оснащаться газовой горелкой. Благодаря этому, после того как основное топливо сгорает, температура теплоносителя в системе поддерживается. Отзывы пользователей о работе данных агрегатов очень положительные. В статье рассмотрим отличительные особенности данных устройств.

Отопительный котел Теплодар Куппер ОВК 10

Особенности конструкции

Твердотопливный котел Куппер выполнен в стальном корпусе, внутри его находится топочная камера и зольник, вокруг которых — водяная рубашка. Для того, чтобы эффективность теплосъема была выше, в самом верху отопительного твердотопливного котла Теплодар, правая и левая стороны теплообменника соединены поперечными трубами,которые размещены в шахматном порядке.

Пространство камеры сгорания отделяется от труб посредством стального козырька. Движение дымовых газов в сторону дымохода происходит не напрямую, а минуя препятствие, отдавая еще большее количество энергии теплоносителя и увеличивая производительность котельного оборудования. Для того, чтобы было как меньше теплопотерь, корпус покрыт изоляцией из бальзатового картона, поверх которого уложены панели корпуса.

Принцип функционирования всех моделей основан на передаче тепла теплоносителю, которое образуется в процессе сжигания топлива.

Котлы, выпускаемые компанией Теплодар, могут применяться в схеме обвязки твердотопливного котла с естественной/принудительной циркуляцией. Для того, чтобы подключение агрегата к подающей и обратной линии было максимально простым и удобным, на правой и левой стенках котла расположены патрубки.

Специалисты советуют осуществлять подключение только к патрубкам на одной из сторон. Если подсоединять линии подачи/обратки к разным сторонам устройства, эффективность теплообмена уменьшается.

Для возможности осуществления регулировки интенсивности горения, в самом низу корпуса находится заслонка. Производя ее открытие/закрытие можно отрегулировать подачу воздушных масс в топочную камеру. Выполнить эту процедуру можно как вручную, так и при помощи автоматического тягорегулятора. Он отвечает за измерение температуры в теплообменнике, и, в соответствии с заданными параметрами, осуществляет корректировку величины открытия заслонки. Этот процесс осуществляется механически и не предполагает наличие электрического питания.

Пеллетный котел Куппер может поддерживать постоянный температурный режим в системе между закладкам и угля или дров, функционируя на электричестве. Для этого в комплектацию каждого агрегата входят ТЭНы, мощность которых составляет 6-9 кВт.

Достоинства и недостатки

Как и любой другой вид отопительного оборудования, дровяные котлы Куппер имеют свои плюсы и минусы. Устанавливая такие приборы, вам придется дополнительно покупать датчик контроля тяги и терморегулятор, также в качестве недостатка можно отметить тот факт, что в некоторых моделях загрузочная камера — недостаточно большая.

Большинство отзывов свидетельствуют, что пеллетные котлы Куппер ОК 20, 15 — универсальные агрегаты, эффективно справляющиеся с отоплением и отмечают их достоинства:

  • могут функционировать на разных энергоносителях;
  • производительность устройств — высокая;
  • агрегаты просты в применении и обслуживании;
  • регулировать мощность можно как вручную, так и в автоматическом режиме;
    приборы легко модернизировать;
  • котлы характеризуются надежностью и выполнены в соответствии с европейскими стандартами.

Модели и технические характеристики

Отечественная компания Теплодар производит выпуск различных моделей котлов Куппер. Рассмотрим наиболее популярные из них.

Котлы Куппер ОК 15, 20, 30, функционирующие на дровах и угле

Куппер ОК — это традиционные твердотопливные агрегаты. Всего на рынке присутствует три типоразмера мощностью 15, 20, 30 кВт. Такие устройства смогут эффективно обогреть помещения, площадь которых равна 150-300 м².

Твердотопливный котел Теплодар Купер ОК 15

Рассмотрим технические характеристики линейки котлов Куппер ОК

Модель ОК 15 ОК 20 ОК 30
Мощность, кВт 15 20 30
Площадь отапливаемого помещения, м² 150 200 300
Объем топочной камеры, л 20 30 40
Средняя цена, руб 23000 26000 33000

Котлы Куппер с варочной поверхностью

Данная серия — усовершенствованная предыдущая, сконструирована она из двух устройств на 10 и 18 кВт. Ключевая отличительная особенность — варочная панель, предоставляющая возможность готовить пищу.

Технические показатели моделей Куппер ОВК с варочной поверхностью.

Модель ОВК 10 ОВК 18
Мощность, кВт 10 18
Площадь отапливаемого помещения, м² 100 180
Объем топочной камеры, л 18 30
Диаметр дымохода, мм 115 150
Средняя цена, руб 22000 28000

Пеллетный котел Теплодар Куппер

Данный агрегат представляет собой серии ОК или ОВК с пеллетной горелкой АПГ 25 и бункером с блоком управления. В процессе функционирования устройства для возможности осуществлять сжигание топливных гранул, обязательным условием является наличие электрического питания. Его вы можете монтировать прямо на котел, подсоединенный к отопительной системе.

Пеллетный котел Куппер ОК 20

Технические характеристики котлов Куппер серии ОК или ОВК.

Модель ОВК 10 ОК 15 ОВК 18 ОК 20 ОК 30
Горелка АПГ 25
Емкость бункера, м³ 0,2
Средняя цена, руб 90000 91000 95000 94000 101000

Котел Куппер с газовой горелкой

Для того, чтобы перевести функционирование котла с твердого топлива на газ, необходимо прибегнуть к установке газовой горелки АГГ-13К или АГГ 26К. В данном случае отличным вариантом станут отопительные агрегаты ОК и ОВК.

Технические характеристики моделей Куппер ОК и ОВК

Модель ОВК 10 ОК 15 ОВК 18 ОК 20 ОК 30
Горелка АГГ 13 К АГГ 26 К
Средняя цена, руб 34000 37000 42000 40000 47000

Котел длительного горения Куппер Про

Модель Куппер Про появилась на рынке в 2015 году и за короткий период времени сумела завоевать любовь и доверие пользователей. Данный отопительный прибор может функционировать на дровах гораздо дольше, чем другие модели. Это обусловлено новыми техническими решениями, к которым прибегли производители в процессе производства данного оборудования.

Кроме стандартной водяной рубашки и труб, расположенных вне топочной камеры, имеется и колосниковая водотрубная решетка. Данный элемент способствует более высокой эффективности обогрева. Помимо этого, производители усовершенствовали и подачу вторичного воздуха. Продолжительность горения на одной загрузке топлива у котлов Куппер достигает 8 часов.

Твердотопливный котел Теплодар Куппер ПРО 22

Технические характеристики котла Куппер Про

Модель Про 36 Про 42
Мощность, кВт 36 42
Площадь отапливаемого помещения, м² 360 420
Объем топки, л 48 63
Диаметр дымохода, мм 150 200
Средняя цена, руб 38000 44000

Куппер Уют

Данная модель применяется для снабжения теплом помещений, небольших по размеру и выпускается с показателями мощности 10 кВт. Котел работает на дровяном топливе и имеет увеличенную топку, которая позволяет сжигать поленья большой длины. За счет оригинальной формы котельного агрегата, теплоноситель может беспрепятственно двигаться внутри теплообменника, при этом зоны застоя появляться не будут. Для удобства эксплуатации в его комплектацию входит вместительный зольник.

Технические характеристики котла на твёрдом топливе Куппер Уют 10

Параметр Значение
Мощность, кВт 10
КПД, % 70
Объем топки, л 33
Диаметр дымохода, мм 115
Средняя цена, руб 15000

Подводя итог всего вышеописанного, стоит отметить, что котлы Куппер, выпускаемые российской компанией Теплодар — это высокоэффективные, качественные агрегаты, способные хорошо обогреть дом.

Твердотопливные котлы российского производства описаны в этой записи

Твердотопливный котел Cooper 120 кв. Отопительный котел Куппер ОК

Котел ОК-15 производства ООО ПКФ «Теплодар» - мощный отопительный агрегат в компактном корпусе, способный эффективно обеспечивать теплом помещение площадью 150 м2 даже в самые сильные сибирские морозы. Котел ОК-15 с полностью водоохлаждаемой верхней поверхностью изготавливается с универсальным расположением арматуры для подачи теплоносителя.

Котел может работать на любом из перечисленных видов топлива: ДРОВА, УГОЛЬ, ПЕЛЛЕТЫ, ГАЗ, ЭЛЕКТРИЧЕСТВО.

От большинства напольных котлов других производителей отличается рядом конструктивных особенностей:

1. В топке, помимо контура водяной рубашки, установлен трубчатый теплообменник из 12 расположенных в шахматном порядке труб, что обеспечивает максимальный КПД котла.

2. Установленный (съемный) козырек создает двухконтурный отвод тепла и гарантирует полное тушение пламени в трубной решетке.

3. Размещение дымосборника напротив загрузочного люка облегчает его управление и, при необходимости, очистку, даже без остановки котла.

4. Загрузочная и розжиговая дверцы котла за счет установленного на них уплотнительного кремнеземного пучка герметично закрывают топку, что гарантирует отсутствие дыма и продолжительность горения, соответствующую ГОСТ 9817-95.

5. Корпус двери заполнен вермикулитовой изоляцией и защищен от тепла печи съемными экранами из жаропрочной стали AISI 439.

6. Дверца розжига оборудована поворотной заслонкой, обеспечивающей защиту от разлива горящего шлака и подачу части воздуха в верхнюю зону камеры сгорания, что очень важно для обеспечения горения при полной нагрузке и в непрерывном режиме.

7. Регулировка тяги осуществляется с помощью удобного поворотного нагнетательного клапана, установленного на дверце розжига с плавным регулировочным винтом. Такая конструкция обеспечивает легкое управление тягой, как вручную, так и автоматически (опция по запросу заказчика).

8. Несмотря на компактные размеры, котел имеет вместительную топку, в которую можно загрузить два ведра угля или топить дровами 400 мм по горизонтали или 500 мм по вертикали.

9. Конструкция котла предусматривает возможность регулирования мощности в широком диапазоне от 30% до 100%

10. На ней установлена ​​чугунная решетка с продольным расположением пазов, что значительно облегчает обслуживание котла, так как собирает всю золу в зольном ящике и снижает шум во время работы. В процессе эксплуатации решетка, установленная на котле, легко заменяется любой стандартной чугунной решеткой любого производителя размером 200x300 мм.

11. В нижней части корпуса находится специальный штуцер G 2 1/2 ”, в который установлен ТЭН 3 × 2 кВт, 220 В, что обеспечит обслуживание системы отопления по окончании подачи топлива. сжигание или обогрев помещения от электрической энергии.

12. Котел подключается к системе отопления с помощью фитингов с внутренней резьбой G1 1/2 ”, размещенных на одной из боковых стенок. Размещение арматуры в одной плоскости позволяет аккуратно и компактно установить котел.

13. На лицевой поверхности котла установлен термометр для контроля температуры теплоносителя.

14. Котел утеплен базальтовым картоном и облицован декоративными панелями.

15.Конструкция котла обеспечивает простой монтаж газовых, жидких топливных или пеллетных горелок без слесарной сварки.

16. Конструкция горизонтального дымосборника d150 мм на задней стенке со съемной поворотной заслонкой обеспечивает точное плавное регулирование тяги за счет возможного уменьшения поперечного сечения на 75% и может обеспечить максимально компактное размещение дымохода. используя ревизионный тройник.

Предлагаемые на рынок тепловое оборудование новосибирского производителя «Теплодар» серии

Куппер выгодно отличаются от других моделей своей универсальностью.Позиционируясь как твердое топливо (дрова, уголь, брикеты), они также оснащены электронагревательными элементами. Это позволяет поддерживать температуру теплоносителя в системе после сгорания основного топлива.

Также любой котел Куппер, по отзывам пользователей, обеспечивает электрическое автономное отопление. При установке спецтехники он будет работать на газе, дизельном топливе или пеллетах. Еще один плюс покупки котла - высокий уровень безопасности. Наружные поверхности утеплены базальтовым картоном, а также облицованы специальными панелями.Последние совмещают в себе декоративные и защитные функции.

Принцип работы всех моделей Куппер основан на передаче тепловой энергии, образующейся в процессе горения, в систему нагрева теплоносителя ... Высокая эффективность теплообмена и нагрева жидкости в котле достигается за счет конструктивных особенностей воды куртки устройства. Также - в топке котла стоит теплообменник. В нем трубы расположены в несколько ярусов в шахматном порядке. Водяной контур специально разработан для создания направленного потока жидкости и устранения застойных зон.

Для достижения максимальной эффективности обмена тепловой энергии между трубками теплообменника установлен козырек. Это также предотвращает попадание пламени в дымовую коробку. Эта часть является съемной, что облегчает очистку теплообменника от копоти. На дверце розжига котла установлена ​​поворотная заслонка, которая подает воздух в камеру сгорания (при полной нагрузке, длительного горения) и предотвращает просыпание горящего угля. Рассмотрев принцип работы отопительных котлов Куппер, важно отметить их экономичность и разумную конструкцию.

Область применения

Основное назначение котлов - эффективное отопление частных жилых помещений (домов, коттеджей, дач) общей площадью от 70 до 300 м2, в условиях холодных российских зим. Положительные отзывы о котле от компании Теплодар говорят о том, что такой агрегат может стать основой системы отопления с естественной или принудительной циркуляцией теплоносителя. Кроме того, новосибирское оборудование широко применяется для обогрева различных хозяйственных помещений.

Некоторые модели серии Куппер комплектуются варочной панелью из чугуна. На нем удобно как разогревать, так и готовить еду. Устанавливается вместо части верхней водяной «рубашки». Причем тип используемого топлива никак не влияет на функциональность поверхности.

Отзывы

«Прошлой осенью купил Куппер 18 OKW. Зимой работала отлично, даже при -20 ° С в доме площадью 70 м2 было тепло. Варочная панель оказалась лишней - не пользуюсь.Он стрелял дровами и углем, ночью использовал дополнительные нагревательные элементы. Есть два замечания: пришлось приобрести регулятор тяги, лучше выделить под котельную отдельное помещение - так будет чище. «

Максим, Воронеж.

« Имею котел на пеллетах производства Теплодар ОК 20 Куппер с пеллетной горелкой около 2 лет, отапливает дом 135 м2 и производит горячую воду через бойлер косвенного нагрева ... Взял более мощный, чтобы при необходимости можно было переключиться на дрова.Пришлось повозиться с настройкой. Болт шнека сильно выступил, и пеллета застряла. Но после полировки все работает хорошо. «

Иван Гаврилов, Красноярск.

« Недавно купил Куппер ОВК-18. Вода в системе нагрелась до 60 ° С примерно за полтора часа. Дом теплый, хотя всего -2 ° C на улице. Приходится топить дважды, при этом дровами. Хочу углем попробовать, думаю, должно быть лучше. Большой плюс в том, что стенки котла практически не нагреваются - маленькому не страшно один. «

Михаил, Нижний Новгород.

« Наш дом 8 на 8 м2, умеренно утеплен, веранда с теплым полом. Установили отопительный котел Куппер ОК-15 и дополнительно регулятор тяги. На дереве легко разгоняется до 90 ° С. Обжигали брикетами (опилки и торф). Одной закладки хватает на 5–6 часов. К котлу претензий нет ».

Антон, Самара.

«У меня есть Куппер ОК20. Циркуляция без помпы, естественная. Радиаторы нагреваются в течение получаса после розжига.4 бревна хватает на 3-4 часа. Десятки я еще не подключил ».


Алексей Митюк, г. Москва.

«Котел Теплодар Куппер ОК-30 эксплуатирую с осени 2012 года. Вместе с ним купил регулятор тяги и блок управления ТЭНом. Отапливаемая площадь 190 м2. Сразу использовал дрова, но загрузочная камера котла слишком мала. Я перешел на брикеты Пин Кей - отличная вещь, но дороговата. Поменял на руф - дешевле и не хуже.Когда на улице -20-22 ° C сжигаю 20 кг, оставляю на ТЭНах на ночь. «

Николай, Екатеринбург.

Расшифровка обозначений

Теплодар предлагает купить твердотопливный котел Куппер в одном из двух исполнений: ОК (отопление) и ОВК (отопление и приготовление пищи). Кроме того, агрегаты различаются по мощности ( от 10 до 30 кВт), что указывается в наименовании после буквенного обозначения соответствующим номером.

Технические характеристики

Все модели котлов Куппер комплектуются блоком ТЭН суммарной мощностью 6 кВт (только для ОК 30 - 9 кВт) и термометра ТБ-63 (устанавливается на боковой или передней стенке).Прочие характеристики:

  • КПД твердотопливных котлов 75–84%;
  • объем рубашки теплообменника - 25–50 л;
  • допустимая максимальная температура жидкости на выходе из котла - 95 ° С.

Перевод котлов серии Куппер на другой вид топлива не требует сложной сварки и приводит к улучшению их работы. Производитель предлагает специально разработанные газовые горелки АГГ-13К и АГГ-26К, тепловая мощность которых составляет 13 кВт и 26 кВт соответственно, или пеллетные горелки - АПГ-25.Отзывы и характеристики пеллетных отопительных котлов Куппер свидетельствуют об их высокой эффективности и безопасности. Так, например, КПД увеличивается до 95%; в горелке есть фотоэлементы, которые при обнаружении пламени запускают процесс автоматического розжига.


Советы по выбору

Сначала определяется вид топлива и мощность котла. Чтобы точно рассчитать последний параметр, вам понадобится помощь специалиста. Если такой возможности нет, площадь отапливаемого помещения делится на 10 и добавляется запас мощности котла - еще 25%.

Куппер стоимость

Отопительное оборудование компании «Теплодар» имеет идеальное соотношение цены и качества. Специалисты отмечают, что цены на пеллетные котлы ниже, чем на соответствующие модели других производителей. Например:

Модель Площадь обогрева (до), м2 Размеры, мм Масса, кг Цена, руб.
базовая версия
ОВК 10 100 750x430x505 84 18500-22430
ОК 15 150 754x415x556 98 21000-22820
ОВК 18 180 740x485x650 120 22800-27560
ОК 20 200 740x485x660 115 23900-25940
ОК 30 300 995x485x645 145 30500-33310
гранула
ОВК 10 100 750x430x675 132 84838-

ОК 15 150 745x415x726 146 90 830-

ОВК 18 180 740x485x830 168 81850-95570
ОК 20 200 740x485x830 163 93950-94900
ОК 30 300 995x485x815 193 101320-102900


Твердотопливные котлы «Купер» отечественного производства буквально ворвались на рынок отопительного оборудования несколько лет назад и до сих пор не имеют достойной конкуренции. Это понятно. Ведь до появления универсальных котлов новосибирской марки «Теплодар» потребителям предлагались либо дорогие импортные модели, либо отечественные неприглядные варианты.

Отопительные котлы Купера

Довольно широкий ассортимент, доступная стоимость , приятный дизайн и качественная сборка сделали свое дело. За прошедшие годы в Интернете накопилось достаточно информации, чтобы судить о котлах Cooper. Изучив отзывы потребителей и мнение специалистов, можно сделать вывод, что отопительные приборы Cooper заслуживают самого пристального внимания, ведь о них говорят только с положительными эмоциями.

Давайте и мы проанализируем эти агрегаты, рассмотрим предлагаемый модельный ряд, изучим технические характеристики, работу устройства и, самое главное, выделим вопрос о преимуществах и недостатках твердотопливной аппаратуры Cooper.

Модельный ряд «Теплодар-Купер»

Котлы Cooper имеют шесть основных вариаций:

Что означает это сокращение? ОК - отопительный котел, ОВК - средняя буква указывает на встроенную варочную поверхность для приготовления пищи. Рядом с маркировкой есть числа, указывающие на тепловую мощность моделей.

Отопительные печи компании «Теплодар» имеют широкий диапазон мощности от 10 до 42 кВт ... Котел с наименьшей мощностью (первый в списке) способен защитить от холода дом площадью До 100 м2 последний в списке, то есть самый мощный агрегат, обогреет дом площадью до 400 квадратных метров.

Помимо этих шести вариаций, торговая марка «Теплодар» занимается производством серии котлов Cooper 36 Pro и Cooper 42 Pro.Эти модели рассчитаны на длительное горение, отличаются большим объемом загрузочной камеры. Благодаря таким объемам сокращается количество закладок дров, последующее внесение дров осуществляется через восемь часов.

Устройство твердотопливного агрегата Cooper

Печи данной серии имеют:

  • Стальной корпус толщиной 3 мм.
  • Теплообменник трубчатый многорядный.
  • Камера для загрузки твердого топлива.
  • Камера зажигания.
  • Для лучшей теплоизоляции по всему объему печи нанесен слой базальтового картона.
  • Ящик для золы.
  • Термометр.
  • Внутренний штуцер для установки блока нагревательного элемента.

Как работает котел Купер?

В погрузочную площадку размещено твердое топливо: уголь, дрова, торф в брикетах ... Розжиг производится в нижней камере. При сгорании топлива выделяется тепло, которое нагревает воду в теплообменнике.

Нагретый теплоноситель движется по системе отопления естественным путем или с помощью циркуляционного насоса, который установлен на обратном трубопроводе системы.

Дым от топлива выводится через патрубок топки в дымоход. Дымоход этих котлов имеет диаметр 150 мм. (А модель самой малой мощности ОВК-10 имеет диаметр, равный 120 мм).

Благодаря многорядному теплообменнику с шахматным расположением труб, котел Купер отличается теплопроизводительностью теплоносителя.Внутри топки вода проходит по трубам теплообменника, не застаиваясь в нем. К тому же отличная теплоизоляция базальтом в геометрической прогрессии увеличивает КПД твердотопливного отопительного котла.

Режим длительного горения котла

Для того, чтобы духовой шкаф при работе работал в экономном режиме, необходимо купить специальный терморегулятор. Резьбовое соединение крепится к боковой части корпуса котла, где его можно установить.

Термостат продается с цепочкой, которая прикрепляет один конец к заслонке дверцы зажигания, а другой конец - к термостату.

Термостат оснащен специальной температурной шкалой. Термостат с помощью контура и дверной заслонки регулирует подачу воздуха в топку Купера. Таким образом поддерживается необходимая температура и экономится топливо. При использовании этого термостата Купер-котел на одной закладке дров может проработать до 7-8 часов - так говорят люди, купившие печи Теплодар.

Работа котла на газе, электричестве и пеллетах

Все котлы Cooper оснащены ТЭНами мощностью 6 кВт.Модели мощностью 30 кВт и более оснащены ТЭНами по 9 кВт каждый. Этот показатель дает возможность использовать наряду с твердым топливом и электричеством.

Естественно, мощности ТЭНов в 6 кВт не хватит для обогрева дома площадью более 100 м2, но поддерживать температуру в теплоносителе они смогут.

Для контроля работы группы ТЭНов можно приобрести специальную панель с датчиками температуры, которые работают по воде и воздуху.Панель управления очень удобна, помогает переключать ТЭНы. Например, можно включить один на 2 кВт или два на 2 кВт. Панель управления не входит в комплект; его нужно покупать отдельно.

Котлы

Cooper также могут использовать в качестве топлива газ или пеллеты. Что для этого нужно? Есть специальная автоматическая газовая горелка, то есть газовая горелка. Модели AGG мощностью 13, 25 или 40 кВт ... Вы также можете приобрести пеллетную горелку модели APG.

Эти горелки устанавливаются вместо дверцы розжига Купера.Для этого нужно снять дверцу и вместо нее вставить необходимое оборудование.

Необходимо знать, что при использовании такой горелки расход газа будет выше, чем у обычного газового котла.

Итак, делая выбор в пользу дровяного котла Купер, вы автоматически становитесь владельцем комбинированного агрегата и получаете возможность использовать его как отопительный прибор, работающий на дровах и электричестве, или газе и электричестве.

Как выбрать духовой шкаф Cooper серии OK?

Если у вас помещений площадью 100-120 м2 , то обогревать его способен прибор на 15 кВт (ОК-15).Если вы также планируете готовить еду на плите, то приобретите модель мощностью 18 кВт (ОВК-18). Дом площадью 200-250 м2 будет отапливаться прибором ОК-36.

10 февраля 2014 Алексей

Спор о качестве отечественного и зарубежного отопительного оборудования не прекращается уже много лет. И у тех, и у других моделей есть свои приверженцы. И у каждого из них есть масса причин в пользу одного из производителей и его оборудования.

Рассмотреть все образцы в одной статье невозможно, поэтому сравним два самых популярных.

Из них первое место занимают твердотопливные котлы Bosch немецкого производителя. Среди отечественных компаний стоит отметить компанию «Теплодар». В линейке продуктов особый интерес представляет твердотопливный котел Cooper. Достоинства и недостатки этих моделей мы рассмотрим ниже.

Производители: Bosch и Теплодар

В 1886 году немецкий инженер-электрик Роберт Бош открыл небольшую мастерскую в Штутгарте. Первой ее специализацией было производство систем зажигания для автомобилей и электродвигателей.За 5 лет плодотворной работы компания смогла не только переехать в новое, более просторное помещение, но и наладить массовое производство своей продукции.


Качество продукции было главным приоритетом для Bosch с самого начала. Он согласился остаться без прибыли, чтобы не потерять доверие покупателей. Возможно, именно такой подход позволил компании к 1940-м годам производить достаточно широкий ассортимент продукции, пользовавшейся постоянным спросом на немецком рынке.

С 1932 года компания Bosch занимается отопительной техникой.В это время владелец компании приобрел продукцию Junkers, специализирующуюся на производстве газовых водонагревателей . .. Следуют годы интенсивного развития. Сегодня компания является мировым лидером в области машиностроения, ее продукция продается во многих странах мира.

Отечественная компания «Теплодар» не может похвастаться столь долгим сроком существования. Его продукция появилась на рынке отопительного оборудования только в 1997 году.

Однако, несмотря на молодость, ее основными принципами уже стали тщательный выбор поставщиков и творческий подход ко всем этапам производственного процесса.

В ассортименте компании более двух десятков основных моделей отопительного оборудования. Они различаются по назначению и конструкции, имеют современный дизайн и разную вместимость, но все изделия объединяют надежность, экономичность и длительный срок службы.

Совершенствуя технологический парк и увеличивая производственные мощности, Теплодар не забывает о внедрении новых технологий и внешнем оформлении выпускаемого оборудования. Вся продукция компании соответствует международным стандартам качества, что подтверждается ежегодным надзорным аудитом Международного комитета по сертификации.

Ассортимент продукции компаний

Линейка твердотопливных котлов от немецкого производителя включает котлы под торговой маркой Solid в трех модификациях:

2000 В - представлен в 8 вариантах мощности, может использоваться в сочетании с накопительным баком

3000 H - чугунная модель (имеет 5 уровней мощности), что позволит подобрать оптимальное устройство для помещения любой площади

5000 Вт - пиролизный аппарат из жаропрочной стали

Например, модель 2000 B - это напольный твердотопливный котел Bosch, который способен отапливать большие дома.При этом в качестве топлива для него рекомендуется только уголь. Но в то же время у него есть много преимуществ. Самым важным из них является полная автономия. Но и другие характеристики, такие как высокое качество, надежность, эргономичный дизайн в сочетании с относительно невысокой ценой на твердотопливные котлы марки Bosch довольно популярны среди потребителей.

Смотрим о продукции Bosch:

Model 5000 W - это современное оборудование, принцип работы которого основан на пиролизе или разложении древесины на твердые, жидкие и газообразные компоненты с последующим выделением тепла из древесного газа. Их очень часто называют твердотопливными котлами Bosch. Это действительно так, поскольку такое оборудование может работать на одной вкладке гораздо дольше, чем классические модели.

Продукция отечественного производителя представлена ​​твердотопливными отопительными котлами Куппер.

В эту серию входят следующие модели:

  • ОВК 10
  • ОВК 18
  • ОК 15
  • ОК 20
  • ОК 30

Их отличие заключается в теплопроизводительности, которая указана в маркировке цифрой.Эти устройства используются для обогрева помещений площадью от 100 до 300 м², и хорошо зарекомендовали себя даже суровой сибирской зимой. В качестве топлива они могут использовать любой вид топлива, в том числе газ или электричество, но для этого потребуется оснастить устройство дополнительными агрегатами, например, газовой горелкой.

Посмотрите видео о продукции марки Cooper:

Конструктивными особенностями котлов Куппер является размещение в топке дополнительного 12-трубного теплообменника, а также наличие съемного козырька, образующего двухвитковый теплоотвод, что гарантирует полное тушение пламени в трубе. простынь.

Твердотопливный котел Cooper OK 15 может иметь ручной или автоматический режим регулировки мощности, а наличие в нем ТЭНов позволяет поддерживать минимальную температуру даже после окончания процесса горения.

Стоимость отопительного оборудования

Бытовая техника - одна из самых доступных на рынке. Твердотопливный котел Куппер стоит около 27 тысяч рублей, и цена на него зависит от тепловой мощности.

Продукция немецкой компании отличается отменным качеством, что, конечно, сказывается на стоимости.Их цены находятся в пределах от 30 до 45 тысяч рублей, но они полностью соответствуют всем достоинствам этого оборудования.

Что выбирают потребители?

Просматривая большое количество отзывов, вы можете быть уверены, что качество техники Bosch полностью соответствует заявленному производителем. На сегодняшний день твердотопливный котел Bosch - один из немногих, отзывы о котором только подчеркивают все его достоинства. Все, у кого есть немецкие котлы, отмечают безупречную работу в любых погодных условиях. .. Они легко обеспечивают комфортную температуру в помещении даже в самые сильные морозы.

А вот про отечественную технику мнение совершенно противоположное. Очень много жалоб на то, что устройство просто не способно обогреть дом, даже если его площадь меньше допустимой для него площади. Одна вкладка перегорает слишком быстро, что требует постоянного присутствия человека, очень часто дым из дымохода попадает в котельную.

Причем, эти недостатки не всегда связаны с ошибками в расчетах или при установке, а чаще всего напрямую зависят от качества оборудования.Поэтому твердотопливные котлы Куппер имеют совсем разные отзывы, но в основном о различных недостатках. Хотя эти устройства и являются бюджетными по стоимости, их использование в качестве основного источника тепла имеет множество нюансов.

Дорогой зарубежный или дешевый отечественный?


Итак, получив исчерпывающую информацию о различных моделях отопительных приборов, вы можете сделать для себя верный вывод. Не стоит экономить на том, без чего не удастся добиться комфортной температуры в любом помещении, а именно на покупке отопительного оборудования.

Об этом свидетельствуют не только качественные характеристики твердотопливных котлов немецких и отечественных производителей, но и многочисленные отзывы тех, кому приходилось оценивать свою работу у себя дома.

Поэтому, если вы хотите, чтобы ваше помещение отапливалось в нормальном режиме и требовало минимум вашего внимания, то вам следует выбирать продукцию Bosch. Ей удалось зарекомендовать себя более чем за год присутствия на внутреннем рынке, что является своеобразной гарантией ее безупречной работы в вашем доме.

Обновлено:

23.09.2016

Котел Cooper - продукт новосибирской компании «Теплодар», которая недавно выпустила серию твердотопливных комбинированных котлов. Сразу после их появления спрос на оборудование был невероятным. И на то есть объективные причины - до появления котлов Cooper на отечественном рынке были низкосортные российские котлы или хорошие, но очень дорогие импортные аналоги.

Котел Купер фото

Cooper - это высокоэффективные твердотопливные котлы, обладающие внушительным списком преимуществ:

  • Отличный КПД и впечатляющие энергетические показатели котлов Cooper;
  • Независимость котла от газопровода или электричества;
  • Привлекательный внешний вид Котел Купер;
  • Для работы используется один из самых доступных видов твердого топлива - уголь;
  • Универсальность по используемому топливу.Отзывы покупателей показывают, что котел способен работать на буром угле, угле, дровах. При этом дрова оказывают меньшее влияние, но при отсутствии альтернативного топлива хорошо справляются со своей задачей;
  • Функция самоочистки. Котел Cooper не так активно загрязняется, поэтому чистку приходится проводить реже, а сам процесс не доставляет больших проблем;
  • Системы защиты. Это современные котлы, поэтому инженеры внимательно отнеслись к вопросу защиты оборудования.Котел Купер - один из лучших по надежности.

Изучив особенности котлов Купер, можно сделать вывод о нескольких недостатках этого оборудования.

  1. Это новинка среди котлов. Насколько это минус, сказать сложно. Но пока потребители не могут получить полную информацию о котле, поэтому многие выводы основаны на заявлениях производителя.
  2. Сталь, используемая для производства котлов Cooper, уступает по прочности чугуну.
  3. В комплекте не предусмотрено наличие блока управления ТЭНом и термостата. Их нужно покупать отдельно.
  4. Все представленные модели имеют только одну схему.
  5. Загрузка топлива производится вручную.

Опции Cooper

Coopers OK 15, 20 и другие модели с момента своего появления приобрели большую популярность. Но прежде чем говорить о моделях 15, 20, 30, разберемся, какими могут быть современные твердотопливные агрегаты отечественного производителя Теплодар.

  1. Котлы чугунные или стальные. Чугун хрупкий, но служит больше, чем сталь. Стальные модели 15, 20 изготавливаются по технологии шовной сварки, а загрузка осуществляется чаще, чем чугунные модели из-за более быстрого сгорания топлива.
  2. Обычный или газогенераторный. Установки длительного горения имеют свои преимущества перед традиционными ОК 15 или ОК 20. При этом стоимость установок длительного горения выше, что часто вынуждает выбирать традиционные модели.
  3. Зависит или не зависит от электричества.В моделях без нагревательных элементов используется естественная система подачи воздуха, поэтому они не зависят от электричества. Версии с нагревательными элементами требуют подключения к сети, но используют их по мере необходимости.

Ассортимент котлов

Котлы

Cooper от Теплодара представлены в шести моделях. Сюда входит следующее оборудование Cooper:

  • ОВК 10;
  • ОВК 18;
  • ОК 15;
  • ОК 20;
  • ОК 30;
  • ОК 42;
  • Cooper 22 Pro;
  • 36 Pro;
  • 42 Pro.

Несложно разобраться, что означает ОК или цифры 15, 20. ОК - это, а модели с обозначением HVAC указывают на то, что перед вами котел отопления, дополнительно укомплектованные варочными панелями ... И цифры 15 , 20, 30 и др. Означают показатели тепловой мощности.

Модели с приставкой Pro - это отдельная серия отопительного оборудования, так как здесь мы имеем дело с приборами длительного горения. Камеры сгорания у них больше, что позволяет увеличить периодичность загрузки топлива до 8 часов.

Какой из этого ассортимента лучше выбрать в той или иной ситуации? Попробуем разобраться.

  • ОВК 10 имеет наименьшую вместимость, а его тепловые возможности подходят для домов площадью не более 100 квадратных метров;
  • Модель ОК 15 имеет мощность 15 кВт. Этого хватит на дом до 120 кв.
  • ОВК 18 и ОК 20 производительнее. Их хватит на обогрев до 175 квадратных метров, а 18 еще позволяют готовить еду;
  • Если площадь дома превышает 200 квадратных метров, специалисты советуют приобретать модель ОК 36.

В целом, совершить правильную покупку котла Купер не составит труда. Положитесь на золотое правило - 1 кВт мощности позволяет отапливать 10 квадратных метров. Плюс обязательно берите котел с небольшим запасом мощности, чтобы оборудование не работало на максимальных нагрузках для обогрева дома.

Как он работает

Рассмотрим принцип работы котельного оборудования серии Cooper OK, чтобы понять, как работает это устройство.

  • Топливо подается в камеру через дверцу.В нее можно играть брикетом из торфа, угля, дров;
  • В нижней части конструкции находится камера для растопки;
  • При сгорании топлива создается тепло, которое нагревает водяную рубашку - воду в теплообменнике;
  • Хладагент начинает циркуляцию по системе по естественной или принудительной схеме;
  • Отработанный дымовой газ по трубе попадает в дымоход. У всех котлов серии ОК от 15, 20 и выше диаметр дымохода составляет 150 миллиметров, а у самой маломощной модели ОВК 10 стоит 120 миллиметров;
  • Хладагент способен эффективно прогреваться за счет теплообменника многорядного типа и труб, расположенных по принципу шахматной доски;
  • Устройство и схема работы не допускают застаивания воды в теплообменнике;
  • Для повышения КПД в котле марки Cooper предусмотрено использование базальтового утеплителя.

Электроэнергия, газ и пеллеты

Казалось бы, как эти концепции связаны с твердотопливным котлом, который работает на дровах или угле? Самым прямым способом. Котлы Cooper имеют свои особенности, о которых покупатели обязательно должны знать.

  1. Каждый из агрегатов оборудован нагревательным элементом мощностью 6 кВт. Если речь идет о ОК 30 и выше, то ТЭН более мощный - 9 кВт. Наличие нагревательных элементов позволяет устройству работать на твердом топливе и электроэнергии.
  2. Нагревательный элемент не позволяет эффективно утеплять дома площадью более 100 кв. Но они отлично зарекомендовали себя при поддержании нужной температуры теплоносителя.
  3. Чтобы пользователь мог легко управлять группами нагревательных элементов, Cooper позволяет приобрести панель управления с датчиками воздуха и воды. За счет панели можно контролировать работу ТЭНов, включать все или только часть из них. В комплекте с котлом нет пульта управления, но приобрести его отдельно не проблема.
  4. Coopers может работать на гранулах и газе. Для перевода оборудования в соответствующий режим вам потребуется купить автоматическую газовую или пеллетную горелку. Элементы устанавливаются в том месте, где находится дверца топки. Дверь необходимо снять, на ее место врезать подходящую горелку. Важно отметить, что показатели расхода газа будут выше по сравнению с традиционными газовыми котлами.

Купив обычный, вы не получите столько преимуществ, как в случае с оборудованием Cooper.Ведь помимо традиционного твердого топлива устройства могут работать на газе, пеллетах. Это комбинированные агрегаты, способные удовлетворить широкие запросы потребителей.

Котел «Теплодар» - это оборудование высокого качества ... Спрос на ОК 20 и его аналоги вполне оправдан. Но хорошенько подумайте, подходят ли твердотопливные устройства для вашего дома.

Почему использовать твердотопливный котел Cooper удобно и выгодно? Системы отопления для дачных и загородных домов.

Котлы, газовые водонагреватели, водонагреватели

10 февраля 2014 Алексей

Спор о качестве отечественного и зарубежного отопительного оборудования не прекращается уже много лет. И у тех, и у других моделей есть свои приверженцы. И у каждого из них есть масса причин в пользу одного из производителей и его оборудования.

Рассмотреть все образцы в одной статье невозможно, поэтому сравним два самых популярных.

Из них первое место занимают твердотопливные котлы Bosch немецкого производителя.Среди отечественных компаний стоит отметить компанию «Теплодар». В линейке продуктов особый интерес представляет твердотопливный котел Cooper. Достоинства и недостатки этих моделей мы рассмотрим ниже.

Производители: Bosch и Теплодар

В 1886 году немецкий инженер-электрик Роберт Бош открыл небольшую мастерскую в Штутгарте. Первой ее специализацией было производство систем зажигания для автомобилей и электродвигателей. После 5 лет плодотворной работы компания смогла не только переехать в новое, более просторное помещение, но и наладить массовое производство своей продукции.


Качество продукции было главным приоритетом для Bosch с самого начала. Он согласился остаться без прибыли, чтобы не потерять доверие покупателей. Возможно, именно такой подход позволил компании к 1940-м годам производить достаточно широкий ассортимент продукции, пользовавшейся постоянным спросом на немецком рынке.

С 1932 года компания Bosch занимается отопительной техникой. В это время владелец компании приобрел продукцию Junkers, специализирующуюся на выпуске газовых водонагревателей.Следуют годы интенсивного развития. Сегодня компания является мировым лидером в области машиностроения, ее продукция продается во многих странах мира.

Отечественная компания «Теплодар» не может похвастаться столь долгим сроком существования. Его продукция появилась на рынке отопительного оборудования только в 1997 году.

Однако, несмотря на молодость, его основными принципами уже стали тщательный отбор поставщиков и творческий подход ко всем этапам производственного процесса.

В ассортименте компании более двух десятков основных моделей отопительного оборудования. Они различаются по назначению и дизайну, имеют современный дизайн и разную вместимость, но всю продукцию объединяет надежность, экономичность и длительный срок службы.

Совершенствуя технологический парк и увеличивая производственные мощности, Теплодар не забывает о внедрении новых технологий и внешнем оформлении выпускаемого оборудования. Вся продукция компании соответствует международным стандартам качества, что подтверждается ежегодным надзорным аудитом Международного комитета по сертификации.

Ассортимент продукции компаний

Линейка твердотопливных котлов от немецкого производителя включает котлы под торговой маркой Solid в трех модификациях:

2000 В - представлен в 8 вариантах мощности, может использоваться в сочетании с накопительным баком

3000 H - чугунная модель (имеет 5 уровней мощности), что позволит подобрать оптимальное устройство для помещения любой площади

5000 Вт - пиролизный аппарат из жаропрочной стали

Например, модель 2000 B - это напольный твердотопливный котел Bosch, который способен отапливать большие дома. При этом в качестве топлива для него рекомендуется только уголь. Но в то же время у него есть много преимуществ. Самым важным из них является полная автономия. Но другие характеристики, такие как высокое качество, надежность, эргономичный дизайн в сочетании с относительно невысокой ценой, делают твердотопливные котлы Bosch достаточно популярными среди потребителей.

Смотрим о продукции Bosch:

Model 5000 W - это современное оборудование, принцип работы которого основан на пиролизе или разложении древесины на твердые, жидкие и газообразные компоненты с последующим выделением тепла из древесного газа.Их очень часто называют твердотопливными котлами длительного горения Bosch. Это действительно так, поскольку такое оборудование может работать на одной вкладке гораздо дольше, чем классические модели.

Продукция отечественного производителя представлена ​​твердотопливными отопительными котлами Куппер.

В эту серию входят следующие модели:

  • ОВК 10
  • ОВК 18
  • ОК 15
  • ОК 20
  • ОК 30

Их отличие заключается в тепловой мощности, которая указывается в маркировке цифрой. Эти устройства используются для отопления помещений от 100 до 300 м² и хорошо зарекомендовали себя даже в суровую сибирскую зиму. В качестве топлива они могут использовать любой вид топлива, в том числе газ или электричество, но для этого потребуется оснастить устройство дополнительными агрегатами, например, газовой горелкой.

Посмотрите видео о продукции марки Cooper:

Конструктивными особенностями котлов Куппер является размещение в топке дополнительного 12-трубного теплообменника, а также наличие съемного козырька, образующего двухвитковый теплоотвод, гарантирующий полное тушение пламени в топке. трубная решетка.

Твердотопливный котел Cooper OK 15 может иметь ручной или автоматический режим регулировки мощности, а наличие в нем ТЭНов позволяет поддерживать минимальную температуру даже после завершения процесса горения.

Стоимость отопительного оборудования

Бытовая техника - одна из самых доступных на рынке. Твердотопливный котел Куппер стоит около 27 тысяч рублей, и цена на него зависит от тепловой мощности.

Продукция немецкой компании отличается отменным качеством, что, конечно, сказывается на стоимости.Цены на них находятся в диапазоне от 30 до 45 тысяч рублей, но они полностью соответствуют всем достоинствам этого оборудования.

Что выбирают потребители?

Пролистав большое количество отзывов, вы можете быть уверены, что качество техники Bosch полностью соответствует заявленному производителем. На сегодняшний день твердотопливный котел Bosch - один из немногих, отзывы о котором только подчеркивают все его достоинства. Все, у кого есть немецкие котлы, отмечают их безупречную работу в любых погодных условиях.Они легко обеспечивают комфортную температуру в помещении даже в самые сильные морозы.

А вот про отечественную технику мнение совершенно противоположное. Очень много жалоб на то, что устройство просто не способно обогреть дом, даже если его площадь меньше допустимой для него площади. Слишком быстро выгорает одна закладка, что требует постоянного присутствия человека, очень часто дым из дымохода попадает в котельную.

Причем эти недостатки не всегда связаны с ошибками в расчетах или при установке, а чаще всего напрямую зависят от качества оборудования.Поэтому твердотопливные котлы Куппер имеют совсем разные отзывы, но в основном о различных недостатках. Хотя эти устройства и являются бюджетными по стоимости, их использование в качестве основного источника тепла имеет множество нюансов.

Дорогой зарубежный или дешевый отечественный?


Итак, получив исчерпывающую информацию о различных моделях отопительных приборов, вы можете сделать для себя верный вывод. Не стоит экономить на том, без чего не удастся добиться комфортной температуры в любом помещении, а именно на покупке отопительного оборудования.

Об этом свидетельствуют не только качественные характеристики твердотопливных котлов немецких и отечественных производителей, но и многочисленные отзывы тех, кому приходилось оценивать свою работу у себя дома.

Поэтому, если вы хотите, чтобы ваше помещение отапливалось в нормальном режиме и требовало минимум вашего внимания, то вам следует выбирать продукцию Bosch. Ей удалось зарекомендовать себя более чем за год присутствия на внутреннем рынке, что является своего рода гарантией ее безупречной работы в вашем доме.

__________________________________________________________________________

Отзыв о твердотопливном котле Купер ОК-15 Теплодар

Водогрейные твердотопливные котлы Купер ОК-15 / ОВК-18 предназначены для отопления индивидуальных жилых домов и зданий коммунального хозяйства, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.

Котел Купер ОК-15 / ОВК-18 Теплодар может быть установлен как в открытом расширительном баке и самотечной циркуляции теплоносителя (не требует подключения к электросети), так и в закрытой малообъемной системе отопления.

Принцип действия данных водонагревательных устройств основан на передаче энергии, выделяющейся при сгорании топлива, теплоносителю.

Эффективность теплообмена достигается за счет развитой поверхности водяной рубашки, обеспечивающей отвод тепла от всех поверхностей топки, и многорядного шахматного расположения труб в теплообменнике.

Такая система теплообмена позволяет наиболее эффективно нагревать теплоноситель. Конструкция водяного контура способствует созданию направленного потока теплоносителя и исключает застойные зоны.

Внутри топки, между патрубками теплообменника, установлен козырек, исключающий попадание пламени в дымосборник и обеспечивающий полный отвод тепла. Съемная конструкция козырька позволяет легко очистить трубчатый теплообменник от копоти.

Все модели оснащены блоком ТЭНа, который поддерживает температуру охлаждающей жидкости в конце сгорания топлива или даже в режиме автономного электрообогрева. У всех моделей мощность блока ТЭНа 6 кВт.

Каждый нагревательный элемент в агрегате запитывается отдельно от сети 220В, что позволяет дискретно регулировать мощность электрического обогрева ... Блок нагревательных элементов в базовой модели управляется вручную.

Боковые поверхности отопительного котла Купер Теплодар теплоизолированы базальтовым картоном и облицованы декоративными панелями, что обеспечивает более высокий КПД и безопасную температуру внешних поверхностей.

Заслонка, установленная на дверце розжига, позволяет регулировать интенсивность горения, регулируя мощность в диапазоне от 30% до 100%.

Настройка может быть как ручной, так и автоматической при установке регулятора горения, для чего имеется штуцер G на левой стороне агрегата.

Все котлы модельного ряда могут быть укомплектованы газовыми, пеллетными или масляными горелками соответствующей мощности. Так же легко эти устройства демонтировать, при необходимости вернуться на твердое топливо.

Конструкция отопительного котла Куппер ОК-15 / ОВК-18

Конструкция твердотопливных отопительных котлов Теплодар Купер представлена ​​на рис.1.

Устройство состоит из корпуса печи с трубчатым теплообменником, дымосборной трубы диаметром 150 мм, окруженной корпусом водяной рубашки.

Наружные поверхности корпуса водяной рубашки облицованы теплоизоляционным слоем из базальтового картона и покрыты оболочкой с полимерным покрытием.

Между трубами теплообменника, ниже коллектора дымовых газов, горизонтально установлен съемный кожух, обеспечивающий максимальную теплопередачу от дымовых газов к поверхностям трубной решетки.

На боковых стенках котла Купер ОК-15 / ОВК-18 расположены штуцеры с внутренней трубной резьбой: вверху G1 - для подключения водопровода, внизу G2 - для подключения обратки или установки блока ТЭНов. . Для этого в соединение G2 с одной стороны ввинчивается переходная заглушка от G2 к G1.

Все модели имеют две дверцы: загрузочную, предназначенную для загрузки топлива, наблюдения за процессом горения и очистки трубчатого теплообменника от сажи, и дверцу для растопки, через которую загружаются и разжигаются дрова.Загрузочный канал имеет наклон, что позволяет точно и без особых усилий заливать топливо в топку.

Рис. 1. Конструкция котлов модельного ряда «Куппер Теплодар»


1. корпус печи, 2. трубчатый теплообменник, 3. труба дымосборника, 4. корпус водяной рубашки, 5. слой базальтового картона, 6. кожух, 7. козырек, 8. подающая труба, 9. обратная труба. , 10. вилка-переходник, 11. блок ТЭНов, 12. загрузочная дверца, 13. дверца розжига, 14. загрузочный канал, 15.поворотная заслонка, 16. автоматический регулятор горения, 17. решетка, 18. съемная опора решетки, 19. заслонка, 20. зольный ящик, 21. поворотная заслонка, 22. чугунная варочная панель, 23. чугунные кольца

Дверца розжига имеет окно закрыто створкой. Степень открытия створки регулируется вручную винтом или цепочкой, прикрепленной к автоматическому регулятору горения.

Решетка из чугуна опирается на съемную опору, что обеспечивает удобство ее продольного размещения. На верхней горизонтальной поверхности опоры есть два отверстия для установки и фиксации поворотной заслонки в закрытом положении.

Демпферная заслонка предотвращает высыпание горящего угля при открытии дверцы зажигания. Через отверстия в нем можно отшлифовать уголь.

В котлах ОК-15, ОВК-18 зольный ящик закрывается противопожарной дверцей. Все котлы оснащены поворотной заслонкой, шуровкой и кочерней.

Котел ОВК-18 по размерам и конструкции соответствует модели ОК-20 и отличается тем, что часть водяной рубашки потолка заменена на чугунную варочную панель.

По габаритным размерам установка ОВК-10 соответствует ОК-15, но имеет ряд отличий в конструкции: не имеет загрузочного люка, но снабжена чугунной пластиной со съемными сквозными кольцами. какое топливо можно загружать.В связи с этим расположение трубок теплообменника изменено таким образом, чтобы обеспечить беспрепятственную загрузку топлива.

Диаметр трубы дымосборника ОВК-10 составляет 115 мм, а для всех остальных моделей - 150 мм. Ящик для золы может работать с закрытой дверцей розжига.

Электроподключение:

Электроподключение должно производиться лицензированной организацией с квалифицированным сертифицированным персоналом в соответствии с требованиями Правил электромонтажа (ПУЭ).

Каждый нагревательный элемент должен быть подключен кабелем с медным проводом сечением не менее 2,5 мм2 и автоматическими выключателями на 16 А.

Для блока ТЭНов 3,2 кВт допускается параллельное соединение трех ТЭНов через автоматический выключатель на 30 А кабелем с сечением медных жил не менее 4 мм2.

Эксплуатация котлов Купер Теплодар

Перед началом эксплуатации необходимо проверить герметичность резьбовых соединений и давление в системе отопления, открыть запорные краны магистральных трубопроводов и мембранного бака.

Убедитесь, что предохранительный клапан не забит, и откройте выпускной сифон автоматического воздушного клапана.

Режимы работы:

Режимы работы котла Куппер ОК-15 / ОВК-18 на твердом топливе задаются действиями оператора и зависят от плотности топлива, правильности установки дымохода, положения дымовой заслонки и дверцу регулировки подачи воздуха во время работы устройства.

Возможно циклическое захлопывание воздушной заслонки, расположенной на дверце розжига.

При их появлении необходимо закрыть дверцу регулировки воздуха до прекращения хлопков, но не до тех пор, пока она полностью не закроется.

При использовании угля в качестве топлива необходимо сначала растопить котел на сухой древесине, а после того, как горящий уголь покроет всю поверхность колосниковой решетки, загрузите уголь.

Загрузка угля должна производиться небольшими порциями до 5 кг, не оставляя загрузочную дверцу открытой на длительное время, чтобы предотвратить попадание большого количества холодного воздуха в топку.

Не загружайте древесный уголь выше края топливного канала загрузочной дверцы.

Интенсивность горения можно регулировать, изменяя положение заслонки подачи воздуха поворотом винта рис. 3 (а) или автоматически с помощью регулятора горения рис. 2 (б), а также изменением силы тяги поворотного затвора.

Рис. 2. Ковш специальный для загрузки угля в котел

Дополнительное оборудование для котлов Купер ОК-15 / ОВК-18

Для работы на пеллетном топливе вместо люка розжига решетка, съемная опора решетки, зольник и заслонка заслонки, пеллетная горелка Теплодар установлен на двери.На верхней крышке агрегата установлен бункер пеллетной горелки с дозатором.

Конструкция котла с автоматической пеллетной горелкой показана на рис. 3 (а). Монтаж пеллетной горелки с бункером осуществляется в соответствии с прилагаемой инструкцией по эксплуатации.

Рис. 3. Схема установки дополнительного оборудования на котлы Cooper

А) пеллетная горелка; б) горелка газовая

Для работы на природном газе вместо люка розжига, решетки, съемной опоры решетки, зольника и заслонки заслонки установлена ​​автоматическая газовая горелка котла «Теплодар».

Устройство отопительного котла Купер ОК-15 / ОВК-18 с автоматической газовой горелкой показано на рис. 3, б.

Газовая горелка установлена ​​в соответствии с прилагаемой инструкцией по эксплуатации. В устройстве предусмотрена установка регулятора горения с присоединительной резьбой G.

Для безопасной и безотказной работы котла Теплодар в малообъемной системе отопления или системе из полимерных трубопроводов необходимо использовать согласующее устройство - гидравлический сепаратор.Схема установки гидравлического сепаратора представлена ​​на рис. 4.


Рис. 4. Схема подключения котла Куппер к закрытой системе с принудительной циркуляцией через низкопоточный разделитель

1. Котел, 2. Встроенный термометр в подающей, 3. Дымоход, 4. Тройник -ревизион, 5. Поворотный затвор, 6. Обратный клапан, 7. Обратный термометр, 8. Расширительный бак, 9. Клапан подпитки системы, 10. Кран слив, 11. Насос, 12. Сетчатый фильтр, 13. Группа безопасности, 14. Подающий клапан

Гидравлический сепаратор устанавливается в соответствии с прилагаемой к нему инструкцией по эксплуатации.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛА

Сегодня на рынке представлено множество водогрейных котлов на различных видах топлива: твердом и жидком топливе, комбинированном, газовом и электрическом. Однако на фоне этого разнообразия выгодно выделяются котлы Cooper (Куппер) производства новосибирской компании «Теплодар».Эти компактные и простые в установке устройства горячего водоснабжения могут работать практически на всех видах топлива.

Система отопления дома подключается к отопительному котлу с помощью арматуры, расположенной на одной из его боковых стен. Это означает, что для установки не требуются специальные навыки или инструменты. Котел устанавливается как в частных домах, так и для обогрева помещений иного назначения.

Котел Купер

Котел Cooper может быть основой системы отопления с естественной или принудительной циркуляцией воды.У разных моделей котлов разная мощность топки, разная мощность и разная электрическая мощность. Его различные модели предназначены для обогрева помещений площадью от ста до трехсот квадратных метров.

Особенности котлов Cooper

Хотя отопительный котел Cooper позиционируется в первую очередь как твердотопливный, он может работать как на твердом топливе, так и на дизельном топливе, газе или электроэнергии. Основное топливо - дрова, уголь, а при установке соответствующих специальных горелок - пеллеты; дизельное топливо; натуральный газ.Котел имеет встроенный ТЭН (3 тена по 2 кВт), при необходимости его можно переключить на питание от сети 220 В.

Эту особенность котла Купер можно использовать даже в том случае, если вы не собираетесь отапливать помещение от электрической сети. С помощью ТЭНов котел способен поддерживать температуру теплоносителя по окончании возгорания того или иного вида топлива (например, дров или угля в период между закладками). Стоит отметить, что в этом случае расход электроэнергии будет небольшим - твердотопливные котлы Cooper работают как дровяные и угольные котлы длительного горения.

Одна из моделей котла (ОВК-18) оснащена чугунной варочной панелью - она ​​устанавливается вместо части верхней водяной «рубашки». Вы можете готовить или разогревать еду на плите. Его функционирование не зависит от вида топлива, на котором котел работает в то или иное время.

Экономичный, компактный, безопасный

Твердотопливный котел Cooper по своим конструктивным особенностям - лучший выбор для отопления частного домовладения: как коттеджа, так и частного дома малых и средних размеров.Помимо компактности, универсальности и экономичности (их конструкция предусматривает регулирование мощности от 30 до 100 процентов) котлы Теплодара имеют высокий класс безопасности.

Поворотная заслонка на дверце розжига подает воздух в камеру сгорания (длительный режим горения при полной нагрузке), но не дает высыпаться горящему углю. Дверцы загрузки и розжига защищены кремниевым шнуром для обеспечения длительного горения и предотвращения утечки дыма. Дополнительной внешней защитой является теплоизоляция двери и съемные защитные экраны.

Котел ОК-15 производства ООО ПКФ «Теплодар» - мощный отопительный агрегат в компактном корпусе, способный эффективно обеспечивать теплом помещение площадью 150 м2 даже в самые сильные сибирские морозы. Котел ОК-15 с полностью водоохлаждаемой верхней поверхностью изготавливается с универсальным расположением арматуры для подачи теплоносителя.

Котел может работать на любом из перечисленных видов топлива: ДРОВА, УГОЛЬ, ПЕЛЛЕТЫ, ГАЗ, ЭЛЕКТРИЧЕСТВО.

От большинства напольных котлов других производителей отличается рядом конструктивных особенностей:

1.В топке, помимо контура водяной рубашки, установлен трубчатый теплообменник из 12 расположенных в шахматном порядке трубок, обеспечивающий максимальный КПД котла.

2. Установленный (съемный) козырек создает двухконтурный отвод тепла и гарантирует полное тушение пламени в трубной решетке.

3. Размещение дымосборника напротив загрузочного люка облегчает его управление и, при необходимости, чистку, даже без остановки работы котла.

4.Загрузочная и розжиговая дверцы котла за счет установленного на них уплотнительного кремнеземного пучка герметично закрывают топку, что гарантирует отсутствие дыма и продолжительность горения, соответствующую ГОСТ 9817-95.

5. Корпус двери заполнен вермикулитовой изоляцией и защищен от тепла печи съемными экранами из жаропрочной стали AISI 439.

6. Дверца розжига оборудована поворотной заслонкой, обеспечивающей защиту от разлива горящего шлака и подачу части воздуха в верхнюю зону камеры сгорания, что очень важно для обеспечения горения при полной нагрузке и в непрерывная работа.

7. Регулировка тяги осуществляется с помощью удобной поворотной заслонки нагнетателя с плавным регулировочным винтом, установленным на дверце розжига. Такая конструкция обеспечивает легкое управление тягой, как вручную, так и автоматически (опция по запросу заказчика).

8. Несмотря на компактные размеры, котел имеет вместительную топку, в которую можно загрузить два ведра угля или дрова 400 мм по горизонтали или 500 мм по вертикали.

9. Конструкция котла предусматривает возможность регулирования мощности в широком диапазоне от 30% до 100%

10.На ней установлена ​​чугунная решетка с продольным расположением пазов, что значительно облегчает обслуживание котла, так как обеспечивает сбор всей золы в ящик зольника и снижает шум во время работы. В процессе эксплуатации решетка, установленная на котле, легко заменяется любой стандартной чугунной решеткой любого производителя размером 200x300 мм.

11. В нижней части корпуса находится специальный штуцер G 2 1/2 ”, в который установлен ТЭН 3 × 2 кВт, 220 В, который будет поддерживать систему отопления по окончании сгорания топлива или нагрева. помещение от электроэнергии.

12. Котел подключается к системе отопления с помощью штуцеров с внутренней резьбой G1 1/2 ”, расположенных на одной из боковых стенок. Размещение арматуры в одной плоскости позволяет аккуратно и компактно установить котел.

13. На лицевой поверхности котла установлен термометр для контроля температуры теплоносителя.

14. Котел утеплен базальтовым картоном и облицован декоративными панелями.

15.Конструкция котла предусматривает простой монтаж газовых, масляных или пеллетных горелок без слесарной сварки.

16. Конструкция горизонтального дымосборника d150 мм на задней стенке со съемной поворотной заслонкой обеспечивает точное плавное регулирование тяги за счет возможного уменьшения поперечного сечения на 75% и может обеспечить максимально компактное размещение дымохода. дымоход с помощью ревизионного тройника.

Котлов Куппер: особенности и модельный ряд. Универсальный отопительный котел "Купер"

.

Водогрейные отопительные твердотопливные котлы Купер ОК-15 / ОВК-18 предназначены для отопления индивидуальных жилых домов и хозяйственных построек, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.

Котел Купер ОК-15 / ОВК-18 Теплодар может быть установлен как в открытом расширительном баке и самотечной циркуляции теплоносителя (не требует подключения к электросети), так и в закрытой малообъемной системе отопления.

Принцип действия этих водонагревателей основан на передаче энергии, выделяющейся при сгорании топлива, теплоносителю.

Эффективность теплообмена достигается за счет развитой поверхности водяной рубашки, обеспечивающей отвод тепла от всех поверхностей топки, и многорядного шахматного расположения труб в теплообменнике.

Такая система теплообмена позволяет наиболее эффективно нагреть теплоноситель. Конструкция водяного контура способствует созданию направленного потока теплоносителя и исключает застойные зоны.

Внутри топки, между трубками теплообменника, находится козырек, предотвращающий попадание пламени в дымовую коробку и обеспечивающий полный отвод тепла. Съемная конструкция козырька позволяет легко очистить трубчатый теплообменник от нагара.

Все модели оснащены блоком ТЭНов, поддерживающих температуру теплоносителя в конце сгорания топлива или даже в автономном режиме электрообогрева.Для всех моделей мощность отопительного агрегата составляет 6 кВт.

Каждый ТЭН в установке запитывается отдельно от сети 220В, что позволяет дискретно регулировать мощность электрического обогрева. Управление блоком ТЭНОВ в базовой модели осуществляется вручную.

Боковые поверхности отопительного котла Купер Теплодар утеплены базальтовым картоном и облицованы декоративными панелями, что обеспечивает более высокий КПД и безопасную температуру внешних поверхностей.

Створка, установленная на пилотной двери, позволяет регулировать интенсивность горения, регулируя мощность в диапазоне от 30% до 100%.

Настройка может быть ручной или автоматической, если установлен контроллер горения, для чего фитинг G предусмотрен на левой стороне агрегата.

Все котлы модельного ряда могут быть укомплектованы газовыми, пеллетными или масляными горелками соответствующей мощности. Эти устройства также несложно разобрать, при необходимости вернуться на твердое топливо.

Конструкция отопительного котла Куппер ОК-15 / ОВК-18

Конструкция отопительных котлов Теплодар Купер, работающих на твердом топливе, представлена ​​на рисунке 1.

Аппарат состоит из корпуса печи с трубчатым теплообменником, сопла дымовой камеры диаметром 150 мм, заключенного в корпус с водяной рубашкой.

Наружные поверхности корпуса водяной рубашки облицованы теплоизоляционным слоем из базальтового картона и покрыты оболочкой с полимерным покрытием.

Между патрубками теплообменника, ниже патрубка дымовой коробки, горизонтально установлен съемный козырек, обеспечивающий максимальную теплопередачу от дымовых газов к поверхностям трубной решетки.

На боковых стенках котла Купер ОК-15 / ОВК-18 расположены штуцеры с внутренней трубной резьбой: вверху G1 - для подключения водопровода, внизу G2 - для подключения обратки или установки. блок нагревательного элемента. Для этого вставьте переходник с G2 на G1 в штуцер G2 с одной стороны.

На всех моделях две дверцы: загрузочная, предназначенная для загрузки топлива, контроля процесса горения и очистки трубчатого теплообменника от сажи, и пилотная, через которую закладываются и разжигаются дрова.Загрузочный канал имеет наклон, позволяющий аккуратно и без усилий заливать топливо в топку.

Рис.1. Конструкция котлов модельного ряда Куппер Теплодар

1. корпус топки, 2. трубчатый теплообменник, 3. труба дымосборника, 4. корпус водяной рубашки, 5. слой базальтового картона, 6. кожух, 7. козырек, 8. подающий штуцер, 9. возвратный штуцер. , 10. заглушка-переходник, 11. блок ТЭНов, 12. дверца багажника, 13. дверь пилота, 14. канал багажника, 15. поворотная заслонка, 16.автомат горения, 17. решетка, 18. съемная опора решетки, 19. заслонка-отбойник, 20. зольный ящик, 21. задвижка, 22. варочная панель чугунная, 23. кольца чугунные

В пилотной дверь есть окно, закрытое створкой. Степень открытия створки регулируется вручную винтом или с помощью цепочки, прикрепленной к автоматическому регулятору горения.

Чугунная сетка опирается на съемную опору, что обеспечивает удобство ее продольного размещения. На верхней горизонтальной поверхности опоры имеются два отверстия для установки и фиксации в закрытом положении дроссельной заслонки-отбойника.

Демпферный барьер предотвращает просыпание горящего угля при открытии дверцы пилота. Через отверстия в нем можно шуровку угля.

В котлах ОК-15, ОВК-18 зольный ящик закрывается пилотной дверцей. Все котлы оснащены откатной калиткой, шуровкой и кочерней.

Котел ОВК-18 по габаритам и конструкции соответствует модели ОК-20 и отличается тем, что часть потолочной водяной рубашки заменена на чугунную варочную печь.

Агрегат ОВК-10 по своим габаритным размерам соответствует ОК-15, но имеет ряд отличий в конструкции: не имеет загрузочного люка, но снабжен чугунной пластиной со съемными кольцами, через которые топливо можно загружать. В связи с этим расположение трубок теплообменника изменено таким образом, чтобы обеспечить плавную загрузку топлива.

Диаметр трубы дымосборника ОВК-10 составляет 115 мм, а у всех остальных моделей - 150 мм.Ящик для золы можно обслуживать при закрытой дверце пилота.

Электрическое подключение:

Электрическое подключение должно выполняться лицензированной организацией с квалифицированным сертифицированным персоналом в соответствии с требованиями Правил электромонтажа (EMP).

Подключение каждого нагревательного элемента должно производиться кабелем с сечением медной проволоки не менее 2,5 мм2 и автоматическими выключателями на 16 А.

Для блока ТЭНОВ 3,2 кВт допускается параллельное соединение трех ТЭНов через автоматический выключатель на 30 А кабелем с медной жилой не менее 4 мм2.

___________________________________________________________________________

Новосибирская компания «Теплодар» восемнадцать лет занимается разработкой и производством твердотопливных котлов, постоянно расширяя модельный ряд. Благодаря внедрению новых технологий и современного оборудования устройство отопительных котлов становится более совершенным.

  • Выбрав одну из пяти модификаций котла с газовой горелкой, вы можете использовать ее как твердое топливо, имея в будущем возможность подключения к газовой магистрали.В этом случае менять котел не нужно, достаточно поменять горелку. Возможны различные варианты мощности: 10 кВт (с варочной панелью), 15 кВт, 18 кВт (с варочной панелью), 20 кВт и 30 кВт.
  • Пеллетный котел Куппер не только выбрасывает меньше вредных веществ в атмосферу, но и позволяет автоматизировать загрузку топлива. Достаточно 2-3 раза в неделю засыпать пеллеты в бункер, расположенный над котлом и имеющий шнековую подачу. Хозяину остается только убрать пепел. Встроенная панель управления автоматически запускает и регулирует работу котла.
  • Для небольших помещений компания «Теплодар» предлагает дровяной котел Cosiness, имеющий горизонтальную камеру сгорания, удобную для данного вида топлива. Оригинальное решение водяного контура с ретрактором пламени обеспечивает высокий КПД. Большой контейнер для золы снижает вероятность его очистки. Допускается установка газовой или пеллетной горелки.

Выбор подходящей модели

Поскольку практически все котлы компании «Теплодар» легко переводятся на другой вид топлива, не имеет значения, чем планируется загружать котел.Если возникла необходимость в приобретении нового твердотопливного котла, и через пару лет планируется подключение к газовой магистрали, нужно выбрать модель Куппер подходящей мощности.

Когда приходит время, устанавливается газовая горелка и котел продолжает работать как газовая горелка. Отзывы покупателей говорят о том, что это решение актуально для многих регионов, где проводится газификация.

Главный критерий выбора модели - мощность. Котел должен полностью компенсировать теплопотери дома в самый холодный период года.Покупать твердотопливный агрегат с большим запасом мощности нецелесообразно, поскольку максимальный КПД достигается при номинальной мощности.

При половинной мощности теплогенератор будет иметь более низкий КПД. Работая на полную мощность, он будет выделять избыточное тепло с возможностью перегрева и выхода оборудования из строя.

Чтобы определить теплопотери дома, нужно подсчитать, сколько тепла он теряет через каждую поверхность. Для этого, определив в справочнике показатель сопротивления теплопередаче, рассчитайте площадь поверхности каждого материала и найдите нужное значение.

В многослойных конструкциях показатели суммируются. Учитываются поверхности стен, крыш, окон, дверей, фундамента. Желательно, чтобы точный расчет теплопотерь дома проводила специализированная проектная организация. Примерную мощность котла можно определить из соотношения 1 кВт на 10 м2 площади пола, при высоте потолка 2,7-3 м.

Совет! Снизить теплопотери, а значит, и расход топлива на обогрев дома, поможет качественная изоляция всех поверхностей и использование надежных теплосберегающих окон.

Установка и эксплуатация

Все виды монтажных работ должны выполняться с соблюдением правил эксплуатации котлов и пожарной безопасности. В котельной необходимо оборудовать вентиляцию и дымоход. Освещение следует обеспечивать в ночное время. При установке агрегата необходимо учитывать его вес, пол под ним должен быть достаточно прочным. На деревянную крышку установлен защитный экран.


Расстояние до стен котельной необходимо выдерживать в соответствии с техническим паспортом.Твердотопливные котлы Куппер предназначены для систем с принудительной циркуляцией теплоносителя в гравитационных системах, возможен перегрев. Эксплуатация отопительного оборудования должна осуществляться в порядке, описанном в инструкции.

Совет! Монтаж котла, подключение к системе отопления и монтаж дымохода должны выполняться квалифицированными специалистами, имеющими соответствующую лицензию.

Твердотопливные котлы отечественного производства полностью соответствуют современным требованиям.Отопительное оборудование компании Теплодар отличается универсальностью и возможностью легкого перехода на другой вид топлива. При использовании пеллет в качестве топлива возможен высокий уровень автоматизации и работа на одной загрузке до нескольких дней.

5 класс

Комментарий: Отличный котел! Когда купил, понравилось, что можно греть что угодно (топлю углем и дровами). Быстро отапливает помещение, мощность котла регулируется. В общем рекомендую.

25.05.2012

5 класс

Комментарий: «КУПЕР» - универсальный отопительный котел, способный работать на любом виде твердого топлива. К ним относятся - дрова, евродрова, брикеты, стружка, пеллеты, щепа, древесные отходы, торф, уголь. При этом пеллеты, брикеты и руфы могут изготавливаться из соломы, лузги, отходов переработки зерна и других видов растительного происхождения (всего более 50 вариантов). Дрова в котле можно использовать для розжига (по горизонтали) до 40 см, для отопления (по вертикали) до 50 см.верхний загрузочный канал. В этом варианте достигается максимально продолжительный и максимальный режим теплопередачи.

08.07.2012

4 класс

Комментарий: Всем привет. Хочу немного написать о котле Cooper Ok 30. Использую этот котел
с сентября 2012 года. Купил по той причине, что пока
нет газа. Да и дорогой импортный котел не покупал финансы. Котел
у меня работает. Есть встроенные электрические 3 шт. х 3 кВт. когда приобрел котел
, так же купил регулятор тяги и купил блок управления
тенами.Общая стоимость котла около 32000 рублей. Сверху
топил дровами. Выводы такие: для такой маленькой топки нужен размер
дров для этого котла 35-40 см, если не кидать дрова намного длиннее (хотя можно при желании). AT
В этот момент перешел на брикеты. В первый раз купил брикеты Pin Key, вещь
хорошо горит отлично но дорого. потом решил попробовать брикеты Roof
они дешевле. Меня полностью устроило изготовление закладки-брикета в котле
Cooper.Отапливаемая площадь дома - 190 кв. М. Когда на улице рядом -
20-25 градусов, сжигаю 20 кг брикета в пакете по 10 кг и на ночь
ухожу в тени. Так что в принципе котел Купер в своей ценовой категории
отличный казан Пока за время эксплуатации ни чего не отвалилось.
Minus 2 - топка небольшая и чистить водопроводные трубы неудобно.
Антипробуксовочная система и блок управления тенами работают нормально. Я пробовал пеллетами пеллетами не вариант для них нагнетать нагнетатель (вентилятор, как это было с пелетными котлами), но в принципе я бросил на ночь пламя и начал светиться.Мне понравилось топить брикетами удобно. много. Если система отопления выполнена правильно, котел Купер работает безупречно. Система отопления у меня - двухтрубный дом с принудительной циркуляцией на 2 этаже.

Двадцать лет назад на рынок начали выпускать первые твердотопливные котлы от компании «Теплодар». С момента появления до сегодняшнего дня они буквально завоевали внутренний рынок. Отличное качество и современный дизайн продукции в комплексе с невысокой стоимостью сделали свое дело, подняв продукцию компании «Теплодар» на пик популярности.Самая покупаемая модель из всей серии - котел Cooper OK 15. Благодаря своим характеристикам он покорил простых жителей страны, которые, руководствуясь целью обогрева своих домов, выбрали его.

Типы котлов Cooper

Имеется несколько основных модификаций. Среди них котлы, оборудованные варочными поверхностями, позволяющими готовить. К ним относятся ОВК10 и ОВК18. Изделия без такой поверхности - это ОК15, ОК20, ОК30, ОК42.

Все модели различаются по многим характеристикам.Одним из основных считается мощность, от которой зависит, сколько способен обслужить конкретный котел. Самые слабые модели имеют мощность 10 кВт, что позволяет отапливать дом общей площадью 100 квадратных метров. Самый мощный котел мощностью 42 кВт эффективно обогревает помещение до 400 квадратных метров. м

Теоретически применение для отопления возможно, но на практике эффективность еще не доказана.

Но такое нововведение, вроде, востребовано, особенно в домах с панорамными окнами.

В конструкцию котлов входят:

  • корпус из стали толщиной 3 мм;
  • трубчатый теплообменник;
  • камера твердого топлива и пилотная камера;
  • термометр;
  • зольный ящик;
  • картон из базальта.

Принцип работы котлов Cooper

Принцип работы универсального котла Купер очень прост. Твердое топливо загружается в камеру через специальную дверцу. В нижней камере разжигается огонь.Когда топливо догорает, вода в теплообменнике нагревается от температуры.

Горячая вода проходит по системе с насосом или без него. Через сопло выводятся продукты сгорания дыма. У всех моделей их диаметр составляет 15 см. Исключение составляет ОВК10, показатель которого составляет 12 см.

По сути - это фантастика. Если использовать правильно, все будет хорошо.

Вода, а наоборот, даже полезная.

Высокая эффективность водяного отопления обеспечивается уникальным расположением трубок теплообменника.Они расположены в шахматном порядке. Вода не находится в стоячем состоянии, а постоянно циркулирует. Кроме того, огромный вклад в эффективность вносит базальтовый утеплитель.

Основные характеристики и конструктивные особенности ОК-15

Универсальные котлы Купер обладают множеством важных преимуществ. Работают на разных видах топлива. К ним относятся твердые (древесина, уголь), жидкие и газообразные, а также электрические сети. Благодаря этим полезным качествам в одной конструкции фактически совмещены несколько типов котлов:

  • твердое топливо, работающее на угле и древесине;

Твердотопливный котел Купер может похвастаться хорошими характеристиками. Благодаря им эта модель - одна из лучших, которые можно использовать в загородном доме. Cooper OK 15 имеет тепловую мощность 15 кВт и может обогревать помещение общей площадью 150 квадратных метров. Вес изделия 98 кг при габаритах 740х340х500. Объем топки 20 литров, объем рубашки теплообменника 30 литров, диаметр дымохода 15 см. Конструкция варочной поверхности не предусмотрена. Возможна установка газовой горелки.

Отопительный котел Купер имеет высокий КПД, равный 83%.Это обеспечивается эффективной системой теплообмена, состоящей из 12 труб и водяного контура внутри топки.

Топка данной модели довольно вместительна. Объем позволяет залить в него сразу два ведра угля. Также в него легко поместятся дрова длиной до полуметра. Уплотнение дверцы выполнено из кремнеземного материала, что обеспечивает герметичность во время работы.

Кроме того, продукция имеет множество преимуществ, благодаря которым твердотопливные котлы Cooper в большинстве случаев получают положительные отзывы покупателей. Но, к сожалению, есть много отрицательных моментов.

Для повышения эффективности рекомендуется устанавливать комнатные радиаторы, обладающие высокой теплопроводностью и пониженной теплоемкостью. В этом случае будет обеспечен быстрый обогрев помещения, а котел будет защищен от перегрева, так как теплоноситель вернется в него уже охлажденным. Таким образом, котлы Cooper обладают рядом преимуществ, благодаря которым могут достойно конкурировать с изделиями европейских производителей. При этом стоимость их намного ниже.

Сегодня на рынке представлены разнообразные водогрейные котлы на различных видах топлива: твердом и жидком топливе, комбинированном, газовом и электрическом. Однако на фоне этого разнообразия выделяются котлы Cooper (Куппер) производства компании «Теплодар» в Новосибирске. Эти компактные и простые в установке водонагреватели могут работать практически на всех видах топлива.

Система отопления дома подключается к отопительному котлу с помощью арматуры, которая находится на одной из его боковых стен. Это означает, что для установки не требуются специальные навыки или инструменты. Устанавливают котел и в частном домовладении, и на отопление помещений для любых других целей.

Купер Медь

Котел Cooper может быть основой системы отопления с естественной или принудительной циркуляцией воды. Разные модели котлов имеют разную мощность топки, разную мощность и разную электрическую мощность. Его различные модели рассчитаны на обогрев помещений от ста до трехсот квадратных метров.

Особенности котлов Cooper

Хотя отопительный котел Cooper позиционируется в первую очередь как твердотопливный, он может работать как на твердом топливе, так и на дизельном топливе, газе или электричестве. Основное топливо - дрова, уголь, а при установке соответствующих специальных горелок - пеллеты; дизельное топливо; натуральный газ. Агрегат имеет встроенный ТЭН (3 десятка по 2 кВт каждый), при необходимости его можно перевести на питание от электросети 220 В.

Эту особенность котла Купер можно использовать даже в том случае, если вы не собираетесь отапливать помещение от электрической сети. С помощью ТЭНов котел способен поддерживать температуру теплоносителя по окончании прогрева того или иного вида топлива (например, дров или угля в период между закладками). Стоит отметить, что в этом случае потребление электроэнергии будет небольшим - твердотопливные котлы Купера работают как дровяные, а угольные котлы длительного горения.

На одной из моделей котла (ОВК-18) установлена ​​чугунная варочная печь - она ​​устанавливается вместо части верхней водяной «рубашки».На плите можно готовить или разогревать пищу. Его работа не зависит от вида топлива, на котором котел работает в то или иное время.

Экономичный, компактный, безопасный

Благодаря своим конструктивным особенностям твердотопливный котел Купер - лучший выбор для отопления частного домовладения: как коттеджа, так и небольшого и среднего частного дома. Помимо компактности, универсальности и экономичности (в конструкции предусмотрена регулировка мощности от 30 до 100 процентов) котлы Теплодарск имеют высокий класс безопасности.

Поворотный клапан на пилотной заслонке подает воздух в камеру сгорания (режим длительного горения с полной нагрузкой), но не дает горящему углю высыпаться. Дверцы загрузки и розжига защищены кремнеземным шнуром для обеспечения длительного горения и предотвращения «утечки» дыма. Теплоизоляция дверей и съемные защитные экраны служат дополнительной внешней защитой.

Газовых котлов Cooper. Отзывы о твердотопливных котлах теплодар серии Куппер

Куппер серии ОК , обозначает котел , а не американское «Ок» из сокращенного сленгового выражения Окей, как многие могут подумать.Медь Медь ОКУниверсальный одноконтурный агрегат, способный работать, например, на угле или дровах. Применяется для отопления жилых и промышленных зданий площадью от 80 до 200 м2.

При необходимости котел «Куппер ОК», помимо использования основного вида топлива, может быть переведен на автоматизированный режим работы путем перенастройки на процесс получения тепловой энергии от сжигания газа или пеллет с использованием горелок производства предприятия «Теплодар». Особенно радует то, что перестройка проводится без дополнительных слесарных и сварочных работ, что существенно экономит деньги.

При оснащении котлами «Куппер ОК» с системой автоматического регулирования мощности на них может быть установлен регулятор горения с пультом управления, который подключается к блоку ДОПО. Расширяя ассортимент, новосибирская компания «Теплодар» предлагает модели для помещений до 180 м2, оснащенные удобной чугунной варочной панелью с аббревиатурой в наименовании Куппер ОВК.

Электросхема для установки с насосом

Наш обзор посвящен твердотопливному оборудованию от сибирской компании Теплодар.Предлагаем вам ознакомиться с основными характеристиками, устройством и принципами работы отопительного котла Куппер ОК. В этом нам помогут инструкция по эксплуатации и отзывы покупателей. Завод выпускает три основных модификации, с одинаковым дизайном и внутренними элементами. Основные отличия заключаются в характере силовых характеристик:

  • Медь Куппер ОК 9 - предназначена для обогрева небольших объемов, не превышающих отапливаемую площадь 90 м²
  • Котел Куппер ОК 15 средних размеров, размещается в помещениях различного назначения площадью до 150 м².
  • Котел Куппер ОК 20 - самый большой в серии, применяется в любой системе отопления строительной площадки площадью до 200 м².

Особенности котла Куппер ОК

  • Производители, в серии Kupper OK, помимо стандартной водяной рубашки, была предложена конструкция однотрубного теплообменника, который повысил эффективность и смог улучшить отвод тепла.
  • Система труб теплообменника смещена. Мы снабдили установку съемной пластиной, которая действует как пламегаситель, с ее помощью они увеличили ход пламени и смогли полностью погасить высокое пламя в котле.Таким образом, удалось продлить сгорание и значительно повысить КПД котла.
  • С помощью специально установленного автоматического регулятора тяги можно регулировать мощность аппарата в глубине диапазона от 30 до 100%.
  • По мере догорания твердого топлива вводится в действие блок встроенного ТЭНа мощностью 6 кВт. Такая опора задерживает охлаждение до температуры теплоносителя в контуре системы, и при определенных условиях может работать на обогрев в не очень морозные периоды.
  • Устройство укомплектовано аксессуарами, позволяющими очистить топку. Кроме того, в комплект входит поворотная заслонка и термометр для контроля температуры котла.

Медь Куппер ОВК

Раз уж мы говорим о создании автономной системы отопления, а именно такую ​​возможность дает нам твердотопливное оборудование, почему бы не расширить возможности? Наверное, так рассудили инженеры компании «Теплодар» и спроектировали универсальный котел Куппер ОВК.Сегодня мы можем найти две модели:

  1. Медь Куппер ОВК 10 с возможностью обогрева 100м2 площади, оснащенная пластиной с чугунными кольцами;
  2. Котел Куппер ОВК 18 применяется в любых системах отопления с площадью до 180 м². Оборудован полностью чугунной варочной панелью, расширяя функциональность и повышая комфорт.

При отсутствии возможности подключения к общегородским коммуникациям агрегат позволяет не только отапливать помещения площадью до 180 м2, но и дает возможность готовить еду на чугунной варочной поверхности. Все описанные выше особенности котлов Куппер применимы к модификациям ОВК, включая перевод на газовое оборудование.

Технические характеристики котла Куппер ОК

Два соединительных штуцера расположены сбоку от блока Куппер ОК. Первый монтируется сверху и служит патрубком для подвода теплоносителя. Второй расположен внизу, что позволяет построить уравновешенную гравитационную систему и обеспечить качественный обратный поток.Геометрия арматуры позволяет подключать прибор к отопительному контуру с любой стороны.

Принцип действия

После открытия загрузочной дверцы владелец закладывает твердый топливный ресурс в виде дров, угля или торфяных брикетов, после чего дверца закрывается. Открыв дверь нижней камеры, зажигаем. Процесс горения сопровождается обильным выделением тепловой энергии, которая нагревает теплоноситель в трубчатом теплообменнике и дополнительно в «водяной рубашке»

.
Шахматное расположение трубчатого теплообменника

Нагретый теплоноситель начинает двигаться под давлением естественной силы тяжести или средствами, которые лучше установить на обратном трубопроводе. Образующиеся дымовые газы выводятся через дымоход диаметром 150 мм и поворотную заслонку в атмосферный дымоход. Котлы серии Куппер ОВК 10 имеют размер дымохода 120 мм.

Базальтовая вата, расположенная внутри боковых стенок котла, выполняет роль теплоизоляционного материала. Декоративные облицовочные панели Куппер ОК, дополнительно сохраняют тепло и предотвращают ожоги от контакта с внешними элементами аппарата. Теплоизоляция современным негорючим материалом способствует повышению эффективности.


Термостат котла Куппер КО

Интенсивность пламени регулируется с помощью створки, которая крепится к дверце розжига. Диапазон регулировки мощности от 30% до 100%. Регулировку можно производить как вручную, так и с помощью автоматики. Автоматический метод возможен после установки регулятора тяги (не входит в стандартную комплектацию и приобретается отдельно). Регулятор устанавливается на Куппер ОК с левой стороны котла с помощью соединения G3 / 4 ″.

Устройство Куппер КО

Схематическое расположение основных элементов с подробным описанием показано на рисунке ниже:

  1. Топочная камера;
  2. Трубчатый теплообменник;
  3. Дымоотвод;
  4. Водяная рубашка с запахом;
  5. базальтовое волокно;
  6. Декоративный кожух;
  7. Козырек пламегасильный;
  8. Патрубок подающий;
  9. Обратный трубопровод;
  10. Штекер - переходник;
  11. Блок нагревателя с резьбой;
  12. Загрузочная дверца;
  13. Откидная заслонка;
  14. Автоматический контроль тяги;
  15. Решетка;
  16. опора Grizzly;
  17. Амортизатор отбойника;
  18. Ящик для сбора золы;
  19. Вращающаяся заслонка в дымоходе;
  20. Варочная панель чугунная для HVAC;
  21. Кольцо чугунное.

Куппер ОК Технические характеристики

Несмотря на то, что на сегодняшний день компания Теплодар не выпускает модель котла Куппер ОК 30, мы тем не менее включили ее в список с техническими характеристиками, возможно, устройство еще в продаже, или завод продолжит выпускать их в ближайшее будущее.

Выбирать котел можно по известному правилу: 1 кВт отапливает 10 м2, но поскольку современное строительство постоянно предлагает новые методы утепления дома, а везде устанавливаются пластиковые теплосберегающие окна, 0.7 кВт, наверное, хватит на 10 м2. Как бы то ни было, правильный выбор котла имеет первостепенное значение при проектировании системы отопления.

Не пренебрегайте советами и адекватными советами квалифицированного специалиста. Вы подберете оптимальную модель в зависимости от размеров отапливаемого помещения, конструктивных нюансов объекта, типа системы отопления, топливных ресурсов и теплоносителя, количества и типов радиаторов, а также других параметров конструкции.

Котел Куппер ОК Виды топлива

Агрегаты серии «Куппер» работают на твердых сортах топливных ресурсов.Для обеспечения наиболее эффективной работы котла производитель рекомендует использовать топливный материал со следующими характеристиками:

  • Дрова : сечение от 40 до 100 мм, длина зависит от модели Куппер ОК и колеблется от 300 до 500 мм, влажность не должна превышать 20%. Интенсивность горения влияет на продолжительность работы агрегата от одной загрузки дров, и в среднем длится от 30 до 90 минут.
  • Уголь : Размер зерен каменного угля не должен быть менее 40 мм.В зависимости от интенсивности горения время работы может составлять до 8 часов.
  • Торфобрикеты : массовая доля золы не более 16%, влажность не более 18%. Продолжительность работы с одной загрузкой брикетов зависит от насыщенности пламени и может составлять от 6 до 10 часов.

Помещение, в котором находится котел Cooper OK, должно быть отдельно от места проживания людей. Котельная должна быть оборудована индивидуальным дымоходом и вентиляцией, способной поддерживать трехкратный воздухообмен в течение 60 минут с учетом потребности в воздушной массе для процесса горения.

Возможные неисправности и их устранение

Мы нашли для вас возможные неисправности котла Куппер ОК, собрали их в одну таблицу и даем рекомендации производителя по устранению причин поломок. Если вы столкнулись с более сложными трудностями, вам необходимо обратиться в сервисный центр, обслуживающий вашу покупку.

Котел Куппер ОК преимущества

  • Отличное соотношение стоимости продукта и качественного исполнения. Повышенное внимание производителя к дизайну и широкий ассортимент продукции позволили компании «Теплодар» занять лидирующие позиции на российском рынке, продукция заслуженно пользуется успехом в Беларуси, Украине, Казахстане, Кыргызстане;
  • Хорошие отзывы покупателей о продукции - совокупность технически грамотного подхода сотрудников завода к производственному процессу;
  • Тщательный выбор поставщиков и постоянное внимание к потребностям домовладельцев являются стержнем политики компании. Сбалансированная ценовая политика позволяет предложить потребителю оптимальное качество по разумной цене;
  • Ящик, в котором собирается зола, обслуживается с закрытой дверцей розжига;
  • Универсал Куппер Ок, дает возможность использовать топливный ресурс в виде дров, угля, электроэнергии, а при реструктуризации - газ и пеллеты;
  • Цена не уступает качеству, стоимость Куппер ОК начинается от 20000 рублей;
  • Куппер ОВК модели оснащены варочной панелью;
  • Привлекающий внимание дизайн и яркие цвета привлекают внимание;
  • Отличная теплоизоляция с базальтовой ватой.

Минусы

К определенным недостаткам, по отзывам потребителей, относится то обстоятельство, что пуско-наладочные работы и обслуживание агрегата и всех элементов конструкции, а также первый пуск оборудования в рабочее состояние осуществляется квалифицированными сотрудниками, со специальной подготовкой. разрешение производителя на обслуживание устройств данного типа.

Хотя мы не считаем это существенным недостатком, поскольку в конечном итоге эти действия влияют на вашу безопасность.Обращаем ваше внимание на то, что плановые работы по запуску агрегата «Куппер ОК» сопровождаются оформлением документов торгово-монтажной и сервисной структурой. Эти документы потребуются при обнаружении претензии по гарантии. Вы также можете добавить, что:

  • Серия новая и не тестировалась десятилетиями;
  • Теплообменник Куппер ОК изготовлен из стали, что делает его менее прочным по сравнению с чугунным;
  • Терморегулятор котла и панель управления ТЭНом не входят в базовую комплектацию;
  • Предполагается использование отсутствия двухконтурных вариантов, что приведет к дополнительным затратам.
  • Установка печи, камины, котлы, дымоходы, теплоизоляция стен, полов, гидроизоляция кровли при проведении дымохода.
  • Реализовано Строительство бань, саун под ключ.
  • Ремонт и восстановление ранее установленных дымовых систем
  • Строительство хамамов или турецких бань, финских саун

Чем мы можем вас заинтересовать:

  • Квалифицированные специалисты с большим опытом строительства и отделки бань, саун и хаммамов. Наша команда строителей и монтажников имеет большой опыт строительства бань, саун и хаммамов. В нашем портфолио много качественных строительных работ, монтажа оборудования и отделки парных.
  • Приемлемые цены - мы всегда стараемся пойти вам навстречу и порекомендуем, как можно сэкономить без ущерба для качества.
  • Высококачественная прозрачная работа. Мы профессионально и ответственно подходим к любому делу, каждый шаг согласовываем с клиентом.В наших интересах, чтобы проделанная работа всегда радовала заказчика!
  • Широкий спектр услуг. Можно заказать баню, финскую сауну, хаммам на любой вкус и кошелек от самых простых и аскетичных до шикарных и королевских - со строительством под ключ и определенными видами работ. Также возможно заказать отделку парилки или установку печи и дымохода, парогенератора и другого оборудования.
  • Минимальные сроки исполнения. Выполняем работу точно в срок. И доводим все до конца!
  • Обслуживание возведенных объектов после завершения строительно-монтажных работ. После завершения работ возможен вызов мастера для обслуживания оборудования, по договоренности.

Все работы выполняются по договору.

Звоните: 8-495-989-40-74
Пишите: [email protected] сайт

Будем рады сотрудничеству с Вами!

Примеры работ:

Установка камина в доме

Установка газовая котельная


Установка каминной печи в деревянном доме

Отечественные твердотопливные котлы Cooper буквально ворвались на рынок отопительного оборудования несколько лет назад и до сих пор не имеют достойной конкуренции.Это понятно. Ведь до появления универсальных котлов новосибирской марки «Теплодар» потребителям предлагались либо дорогие импортные модели, либо отечественные неприглядные варианты.

Котлы отопления Купера

Достаточно широкий ассортимент, доступная стоимость , приятный дизайн и качественная сборка сделали свое дело. За прошедшие годы в Интернете накопилось достаточно информации, чтобы судить о котлах Cooper. Изучив отзывы потребителей и мнение специалистов, можно сделать вывод, что отопительные приборы Cooper заслуживают самого пристального внимания, ведь о них говорят только с положительными эмоциями.

Разберем и проанализируем эти агрегаты, рассмотрим предлагаемый модельный ряд, изучим технические характеристики, работу устройства и, самое главное, выделим вопрос о преимуществах и недостатках твердотопливной аппаратуры Cooper.

Модельный ряд «Теплодар-Купер»

Котлы Cooper имеют шесть основных вариаций:

Что означает эта аббревиатура? ОК - отопительный котел, ОВК - средняя буква указывает на встроенную варочную поверхность для приготовления пищи. Рядом с маркировкой есть числа, указывающие на тепловую мощность моделей.

Отопительные печи компании «Теплодар» имеют широкий диапазон мощности от 10 до 42 кВт ... Котел наименьшей мощности (первый в списке) способен защитить от холода дом площадью До 100 м2 последний в списке, то есть самый мощный агрегат, обогреет дом площадью до 400 квадратных метров.

Помимо этих шести вариаций, торговая марка «Теплодар» занимается производством серии котлов Cooper 36 Pro и Cooper 42 Pro.Эти модели рассчитаны на длительное горение, отличаются большим объемом загрузочной камеры. Благодаря таким объемам сокращается количество закладок дров, последующее внесение дров осуществляется через восемь часов.

Устройство твердотопливного агрегата Cooper

Печи данной серии имеют:

  • Стальной корпус толщиной 3 мм.
  • Теплообменник трубчатый многорядный.
  • Камера для загрузки твердого топлива.
  • Камера зажигания.
  • По всему объему печи слой базальтового картона для лучшей теплоизоляции.
  • Ящик для золы.
  • Термометр.
  • Внутренний штуцер для установки блока нагревательного элемента.

Как работает котел Купер?

В погрузочную площадку размещено твердое топливо: уголь, дрова, торф в брикетах ... Розжиг производится в нижней камере. При сгорании топлива выделяется тепло, которое нагревает воду в теплообменнике.

Нагретый теплоноситель движется по системе отопления естественным путем или с помощью циркуляционного насоса, который установлен на обратном трубопроводе системы.

Дым от топлива выводится через топочную трубу в дымоход. Дымоход этих котлов имеет диаметр 150 мм. (А модель самой малой мощности ОВК-10 имеет диаметр, равный 120 мм).

Благодаря многорядному теплообменнику с шахматным расположением труб, котел Купер отличается теплопроизводительностью теплоносителя.Внутри топки вода проходит по трубам теплообменника, не застаиваясь в нем. К тому же отличная теплоизоляция базальтом в геометрической прогрессии увеличивает КПД твердотопливного отопительного котла.

Режим длительного горения котла

Для того, чтобы печь работала в экономном режиме при эксплуатации, необходимо приобрести специальный терморегулятор. Резьбовое соединение крепится к боковой части корпуса котла, где его можно установить.

Термостат продается с цепью, которая прикрепляет один конец к заслонке дверцы зажигания, а другой конец - к термостату.

Термостат оснащен специальной шкалой температуры. Термостат с помощью контура и дверной заслонки регулирует подачу воздуха в топку Купера. Таким образом поддерживается необходимая температура и экономится топливо. При использовании этого термостата Купер-котел на одной закладке дров может проработать до 7-8 часов - так говорят люди, купившие печи Теплодар.

Работа котла на газе, электричестве и пеллетах

Все котлы Cooper оснащены ТЭНами мощностью 6 кВт.Модели мощностью 30 кВт и более оснащены ТЭНами по 9 кВт каждый. Этот показатель дает возможность использовать электроэнергию вместе с твердым топливом.

Естественно, мощности ТЭНов 6 кВт не хватит для обогрева дома площадью более 100 м2, но поддерживать температуру в теплоносителе они смогут.

Для контроля работы группы ТЭНов можно приобрести специальную панель с датчиками температуры, которые работают по воде и воздуху. Панель управления очень удобна, помогает переключать ТЭНы. Например, можно включить один на 2 кВт или два на 2 кВт. Панель управления не входит в комплект, ее необходимо приобретать отдельно.

Котлы Cooper могут также использовать в качестве топлива газ или пеллеты. Что для этого нужно? В продаже есть специальная автоматическая газовая горелка, то есть газовая горелка. Модели AGG мощностью 13, 25 или 40 кВт ... Вы также можете приобрести пеллетную горелку модели APG.

Эти горелки устанавливаются вместо дверцы розжига Купера.Для этого нужно снять дверцу и вместо нее вставить необходимое оборудование.

Необходимо знать, что при использовании такой горелки расход газа будет выше, чем у обычного газового котла.

Итак, сделав выбор в пользу дровяного котла Купер, вы автоматически становитесь владельцем комбинированного агрегата и получаете возможность использовать его как отопительный прибор, работающий на дровах и электричестве, или газе и электричестве.

Как выбрать духовой шкаф Cooper серии OK?

Если у вас помещений площадью 100-120 м2 , то обогревать его способен прибор на 15 кВт (ОК-15).Если вы также планируете готовить еду на плите, то приобретите модель мощностью 18 кВт (ОВК-18). Дом площадью 200-250 м2 будет отапливаться прибором ОК-36.

Основной сплав выбора моделей гласит: 1 кВт на 10 м2 плюс небольшой запас мощности, чтобы агрегат не работал на пределе своих возможностей.

Плюсы и минусы твердотопливных котлов Купер

Преимущества продукции Купер:

  • Универсальность моделей. Эти печи работают не только на дровах, но и на угле, электричестве, газе и пеллетах.
  • Отличное соотношение цены и качества.
  • Возможность готовки (образцы моделей).
  • Интересный дизайн и цвет покрытия
  • Хорошая теплоизоляция.

Недостатки котлов Купер:

  • Модели новые для рынка, поэтому отзывы о сроках эксплуатации не определены.
  • Сталь считается недолговечным материалом по сравнению с чугуном.
  • В комплекте нет панели управления термостатом и ТЭНом.
  • Двухконтурных моделей нет, только одноконтурные.

В данной статье мы разобрали комбинированные твердотопливные котлы Cooper, от компании отечественного производства «Теплодар» ... Мы рассмотрели предлагаемый ассортимент, конструкцию и принципы работы оборудования, а также достоинства и недостатки.

Итак, вы познакомились с нашим достойным конкурентом зарубежному отопительному оборудованию. Остается надеяться, что котлы Cooper займут достойное место на рынке отопительной техники.

Совсем недавно на российском рынке появилось огромное количество отопительных приборов новосибирской компании Теплодар, котлы Купер. Пока котел Купер не был выпущен в продажу, потребители покупали импортное оборудование по высокой цене, либо отечественные варианты, не очень привлекательные по конструкции. Котел Теплодар имеет довольно разнообразный модельный ряд, приятный внешний вид, очень качественную сборку, а также доступную цену. Сейчас выпускается более сотни наименований различных отопительных приборов, которые стали самыми популярными на российском рынке.О них очень хорошо отзываются специалисты, а также владельцы, у которых установлен котел Купер.

Раньше почти каждый дом отапливался твердым топливом, углем, торфом и дровами. Такие отопительные приборы стали настоящей классикой. В дальнейшем твердотопливные котлы стали выглядеть менее привлекательно, так как газ подешевел, а газовое отопление стало наиболее выгодным. В наши дни, благодаря инновационным технологиям и доступным ценам твердотопливные котлы снова стали пользоваться наибольшим спросом.

Рассмотрим твердотопливные котлы, их особенности, технические характеристики, плюсы и минусы.

Принцип действия

Как и все оборудование этого типа, отопительный котел работает в прежнем режиме. Хотя система отопления проводится по стандартным методикам, не стоит ошибаться, что твердотопливный котел - это немного улучшенная печь. Специалисты Cooper создали достаточно современный котел, соответствующий нашему времени и ставший достойным конкурентом газового оборудования.

Таким образом, обычный твердотопливный котел включает в себя сразу несколько систем управления.С помощью сжигания топлива нагревается жидкость, эта система является базовой. Камера, в которой сжигается топливо, сделана по особой системе. Воздух поступает в него таким образом, что образуется плавное горение. Чтобы сгорание было максимально эффективным, в топливо подается большое количество воздуха. Это позволит топливу гореть медленно, выделяя как можно больше тепла. Именно поэтому пеллетный котел отопления часто называют котлом длительного горения. Его не нужно часто загружать горючим, так как плита или печка стоит почти каждый час.

Более продвинутые модели, например отопительный котел Cooper OK 30, оснащены автоматическим вентилятором. Вентилятор предназначен для принудительной подачи кислорода, подаваемого в процесс горения. Установленные внутри камеры сгорания тепловые датчики дают команду вентиляторам, которые, в свою очередь, запускаются точечно. Существенно улучшенная конструкция камеры, наличие в ней работающих по команде тепловых датчиков, благодаря этому все отзывы об этом оборудовании потребители оставляют положительные.Но это не одна модификация, которая была сделана в нем. Котел отопления на пеллетах из специальных металлических сплавов усовершенствован теплообменником.

Следовательно, насколько эффективно будет происходить передача тепловой энергии от сжигания дров или угольного топлива к теплоносителю, зависит от теплообменника. Теплообменник не только контролирует тепловую мощность котла, но и увеличивает передачу энергии.

Большой минус котлов за весь период их изготовления в том, что очень сложно регулировать степень их нагрева.Хозяину обогревателя приходится экспериментировать с объемом подаваемого горючего вещества, и не стоит рассчитывать, что это сразу поможет. Кроме того, резко остановить работу оборудования тоже было очень проблематично.

При разработке пеллетного нагревателя Cooper его проект создавался таким образом, чтобы устранить все подобные недостатки. Техника марки Cooper OK 15 и выпущенные позже модели оснащены достаточно точными датчиками, отслеживающими температуру во время работы.Уровень нагрева можно регулировать от 30 до 100%. Чтобы быстро погасить пламя и за короткий промежуток времени выключить обогрев, достаточно перекрыть подачу кислорода в камеру сгорания. Принцип работы устройства прост и понятен, а при горении происходит огромное выделение тепловой энергии.


Устройство и схема подключения котла Купер

При загрузке камеры сгорания топливо - торф, уголь, дрова и другие различные образцы твердого топлива.Созданная система теплообмена без особых усилий дает достаточно высокий КПД, это связано с плавным сгоранием топлива, за счет которого высвобождается максимальное количество энергии, а также улучшенной камерой и системой подачи кислорода. При этом устранен один серьезный недостаток старинных котлов, это современная система автоматического регулирования мощности, поэтому отопительные приборы Cooper становятся первыми конкурентами в продажах отопительного оборудования.

Котельная установка

Хорошая работа и безопасность котлов возможны только при правильном подключении к системе отопления и подключении к дымоходу.Рассмотрим основные правила, которых следует придерживаться:

  1. Помещение, в котором будет установлен котел, должно иметь хорошую вентиляцию и хорошее освещение.
  2. Котельная должна быть обеспечена электричеством, так как пеллетный котел требует электричества.
  3. Пол, на котором установлен пеллетный котел, не должен быть из горючих материалов, но должен быть достаточно прочным. Если пол в комнате деревянный, то на него необходимо положить металлический лист.
  4. Устройство должно быть установлено на расстоянии не менее одного метра от боковых стен и до двух метров спереди.
  5. В помещении должна быть канализация, подключенная к канализации.
  6. Одновременно с котлом рекомендуется приобретать дымоход-сэндвич производства того же завода. Обычно длина трубы превышает пять метров и располагается над бортом крыши больше на пятьдесят сантиметров, а также должна быть утеплена от деревянных перекрытий.

Все вышеперечисленные описания отопительных приборов - далеко не все их достоинства. Некоторые модели твердотопливных котлов имеют золоуловитель, например, такой котел, как Cooper OK 20.Это очень интересная дополнительная деталь, которая помогает владельцу устройства очищать камеру сгорания от скопившихся продуктов сгорания, не останавливая работу котла во время чистки. То есть можно будет убирать золу в камере котла во время его работы, не опасаясь последствий.

Если выяснится, что топливо закончилось, некоторые модели устройств комплектуются дополнительными системами. Они обеспечивают стабильную температуру внутри. Такая необычная дополнительная, полуавтоматическая деталь дает огромное преимущество в использовании.Таким образом, устройство не нужно регулярно контролировать и загружать. Если температура станет ниже, то автоматика включит электронагревательные элементы или горелку, и температура в помещении будет установлена ​​на необходимый уровень.

Выбирая пеллетный твердотопливный котел, нужно отнестись к этому очень серьезно. Потому что некоторые особенности твердотопливных котлов от газовых котлов сильно отличаются по конструкции и разработке, принятой инженерным составом. Устройство может быть установлено как основное или основное, а также как дополнительное оборудование или аварийное, поэтому принимайте решение, в какой мощности он будет включен в вашу систему отопления.Вы можете купить более дешевый вариант, если устройство будет устанавливаться как дополнительное на случай аварии, если основное оборудование внезапно выйдет из строя. Для этого подойдет пеллетный котел Cooper OK 15 или твердотопливный котел Cooper OK 20. У них относительно невысокая цена и отличная производительность.

Если в качестве основного оборудования для отопления пойдет котел, то стоит выбрать наиболее усовершенствованную и более мощную модель. Для этого подойдет модель Cooper OK 30. Приобретая его, опять же не забывайте обо всех деталях.Не в каждом приборе есть автоматический механизм контроля температуры. Стоит отметить, что с такой системой котлы Купер станут намного дороже. Несмотря на это, запасной ТЭН или дополнительная газовая горелка дает вам гарантию, что при полном исчерпании запасов топлива котел все равно продолжит работу, что удобно.

При покупке термостата котел будет работать в экономном режиме. Для его установки в устройстве находится специальная боковая резьба, в которую вставляется термостат.Кроме того, с ним идет цепочка, с одной стороны он соединен с дверцей котла, а с другой - с термостатом. Если на термостате выставить нужную температуру, то он контролирует подачу воздуха по контуру. Это экономит топливо и поддерживает необходимую температуру. Оставляя отзывы о термостатах, потребители говорят, что с одной вкладкой котел проработает до восьми часов.

Необходимо внимательно посмотреть, из какого качественного материала изготовлено нагревательное устройство, внешний вид камеры, а также других различных деталей.Все эти моменты очень важны и повлияют на конечный результат, например, на КПД котла.

Выход:

Вы ознакомились с твердотопливными котлами марки Cooper. Помимо этого оборудования, завод предлагает разнообразный набор дополнительного оборудования, это дымоходы, пульты дистанционного управления, гидравлические переключатели и многое другое. С помощью продукции «Теплодар» вы оборудуете свой дом достаточно качественной системой отопления.

  • Установка печи, камины, котлы, дымоходы, теплоизоляция стен, полов, гидроизоляция кровли при проведении дымохода.
  • Реализовано Строительство бань, саун под ключ.
  • Ремонт и восстановление ранее установленных дымовых систем
  • Строительство хамамов или турецких бань, финских саун

Чем мы можем вас заинтересовать:

  • Квалифицированные специалисты с большим опытом строительства и отделки бань, саун и хаммамов. Наша команда строителей и монтажников имеет большой опыт строительства бань, саун и хаммамов.В нашем портфолио много качественных строительных работ, монтажа оборудования и отделки парных.
  • Приемлемые цены - мы всегда стараемся пойти вам навстречу и порекомендуем, как можно сэкономить без ущерба для качества.
  • Высококачественная прозрачная работа. Мы профессионально и ответственно подходим к любому делу, каждый шаг согласовываем с клиентом. В наших интересах, чтобы проделанная работа всегда радовала заказчика!
  • Широкий спектр услуг. Можно заказать баню, финскую сауну, хаммам на любой вкус и кошелек от самых простых и аскетичных до шикарных и королевских - со строительством под ключ и определенными видами работ. Также возможно заказать отделку парилки или установку печи и дымохода, парогенератора и другого оборудования.
  • Минимальные сроки исполнения. Выполняем работу точно в срок. И доводим все до конца!
  • Обслуживание возведенных объектов после завершения строительно-монтажных работ.После завершения работ возможен вызов мастера для обслуживания оборудования, по договоренности.

Все работы выполняются по договору.

Звоните: 8-495-989-40-74
Пишите: [email protected] сайт

Будем рады сотрудничеству с Вами!

Примеры работ:

Установка камина в доме

Установка газовая котельная


Установка каминной печи в деревянном доме

Модель Котлы

Техника изготовления модельных котлов

Глава, посвященная конструкции модельных котлов, вполне может начните с нескольких предостерегающих слов, так как опасности, связанные с пароподъемники вполне реальны; и хотя взрывы модели-котла к счастью, редко, но если они все же случаются, то могут иметь чрезвычайно катастрофические последствия.

Поэтому следующие предупреждения: -
(1.) Не используйте для котлов жестяные банки или тонкий лист железа. Нельзя сказать как далеко зашла внутренняя коррозия. Масштаб 1/100 дюйм металла на "жестяной банке", очевидно, гораздо серьезнее чем такое же уменьшение толщины, скажем, 1/4 дюйма пластина. Латунь и медь - это металлы, которые нужно использовать, как они и делают. не испортиться при условии надлежащего водоснабжения. поддерживается.
(2.) Если есть сомнения, сделайте котел более прочным, чем необходимо, а не рисковать.(3.) Установите паромер, чтобы вы знали, что происходит.
(4.) Протестируйте котел под паром и не включайте его выше половина давления, при котором он был испытан.

В настоящей главе мы предположим, что стволы всех Описанные котлы изготовлены из цельнотянутой бесшовной меди. трубы, которые можно купить любого диаметра до 6 дюймов, и любой из нескольких толщин. Латунные трубки легче паять, но не так хорошо паять и, как правило, не такой прочный, как медь, при прочих равных.Цельнотянутые трубы дороже, чем сварные трубы или эквивалентное количество листового металла, но значительно прочнее, чем лучшая клепаная трубка.

Концы котла можно приобрести уже подогнанными по размеру.

Приобретайте штамповки, а не отливки, так как первые больше однородный, а значит, может быть несколько светлее.

Отбортовка концевых частей котла. - Чтобы сделать хорошую работу, тарелка для конца должен быть прикручен к круглому блоку из твердой древесины (дуба или самшит), имеющий наружный диаметр меньше внутреннего диаметра ствола котла вдвое больше металла торца, и закругленный край.Пластина должна быть отожжена путем нагрева. до тускло-красного и погруженного в холод воды. Процесс необходимо повторить, если молоток медь упрямая.

Стойки следует использовать обильно, их следует закручивать и закручивать в заканчивается. Поскольку нарезание винтовой резьбы снижает эффективную диаметр, прочность стойки равна только прочности секции на низ ниток.

Клепка. - Хотя остатки не позволят концам котла обдув, очень желательно заклепать их через фланцы, чтобы концы ствола, так как это обеспечивает взаимную поддержку независимо от пайка или пайка.Необходимо приобрести подходящие заклепки для котлов и отожжены перед использованием. Сделайте отверстия для заклепок и просверлите две части должны быть скреплены за одну операцию, чтобы обеспечить отверстия находясь в очереди. Заклепки не будут закрываться должным образом, если будут слишком длинными. Умирает для закрытие головок заклепок можно купить за несколько пенсов.

Пайка и т. Д. - Соединения, не контактирующие напрямую с печью пламя можно паять припоем, температура плавления не ниже 350 градусов Fahr. Склеиваемые поверхности перед заклепка, чтобы припой впоследствии хорошо закрепился.В припой следует пропитать через стык паяльной лампой, чтобы сделать удовлетворительную работу.

Все стыки, подверженные воздействию пламени, должны быть припаяны серебром, и другие соединения, если рабочее давление превышает 50 фунтов. к квадратный дюйм. Пайка серебром требует использования мощной паяльной лампы или газовой струи; обычные насадки для мягкой пайки и температуры неэффективен. Пайка еще лучше, но ее должен делать эксперт, на кого можно положиться, чтобы не сжечь металл. Несколько рискованно паяльная латунь, плавящаяся при температуре не намного выше требуемой для плавки спелтера (латунный припой).Получение подготовленных частей котел, спаянный или спаянный серебром, стоит недорого и стоит деньги просили.

РИС. 78.

Некоторые моменты в дизайне.

КПД котла в основном определяется (1) величиной поверхности нагрева, подверженной воздействию пламени; (2) распределением поверхность нагрева; (3) автор количество топлива, которое можно сжечь в топке за заданное время; (4) избегая потерь тепла.

Самая простая форма котла, изображенная на рис. 78, чрезвычайно неэффективен из-за небольшой поверхности нагрева. Большая часть тепло уходит по бокам и концам котла. Более того, большая часть тепла, которое попадает в воду, излучается опять же, поскольку котел подвергается прямому воздействию воздуха.

На рис. 79 показано значительное улучшение конструкции. Котел полностью закрыты, за исключением одного конца, так что горячие газы попадают прямо вокруг ствола, а эффективная поверхность нагрева была больше чем удвоить, установив несколько водяных трубок, aaa, bbbb, которые лежать прямо в огне и поглощать много тепла, которое в противном случае побег.Трубки уходят вверх от конца дымохода, где тепла меньше, до конца пожарной двери, где жар сильнее, и таким образом обеспечивается хорошая циркуляция. Котел Бэбкока и Уилкокса высшее развитие этой системы, которая зарекомендовала себя очень успешно, и может быть рекомендован для модельных котлов любых размеров.

Поверхность нагрева можно увеличивать неограниченно, умножая количество трубок. Если твердое топливо - уголь, кокс, древесный уголь и т.д. б / у,

РИС.79 - Вид сбоку и с торца малого водотрубного котла.

стенки корпуса должны быть выложены асбестом или огненной глиной предотвратить выгорание металла.

Горизонтальный котел имеет преимущество перед вертикальным в том, что при равном диаметре ствола он обеспечивает большую поверхность воды, и поэтому менее подвержен «грунтовке», что означает отказ от мельчайших шариков воды с паром. Эта беда, очень вероятно возникновение, если котел должен запустить двигатель, слишком большой для него, означает большая потеря эффективности, но ее можно частично вылечить, сделав пар проходит через змеевики, попадая в топочные газы, на пути к двигатель.Этот «перегрев» испаряет шарики и сушит их. пар, кроме повышения его температуры. Маленькая водяная трубка предпочтительнее небольшой дымовой трубы, соединяющей топку и дымоход, так как его поверхность больше подвержена воздействию пламени; также увеличивается, вместо уменьшения, общий объем воды в котле.

Вертикальный котел.

Вертикальный котел, изображенный на рис. 80, изготовить легко. В отсутствие водяной рубашки в топку частично компенсируется установка шести водяных трубок внизу.На фотографии, ствол 8 дюймов в длину и 6 дюймов в наружном диаметре, а центральный дымоход 1-1 / 2 дюйма поперек снаружи цельнотянутый 1/16 дюйма

РИС. 80. - Детали вертикального котла.

трубки, фланцевые концы и четыре распорки 1/4 дюйма - расположены, как указано на рис. 80 (а) и (б) - используются. В Водяные трубы диаметром 5/16 или 3/8 дюйма должны быть отожжены и заполнены свинцом. или смолу перед сгибанием деревянных шаблонов. После изгиба прогнать смолу или вывести путем нагревания.Выходной конец каждой трубы должен выступать на полдюйма или около того дальше через дно котла чем конец притока.

Разметьте и просверлите отверстия для труб внизу, а затем дымоход. отверстие, для которого необходимо сделать ряд небольших отверстий близко друг к другу внутри по окружности и соединены лобзиком. Проработать дыру осторожно до дымохода, который должен быть слегка сужен к конец, можно пройти через одну восьмую дюйма или около того. Дымоход в верхней части должен быть хорошо подогнан, полный размер.

Заклепайте воротник x (рис. 80, a) из полосовой латуни на 1/4 дюйма выше дно дымохода, чтобы сформировать плечо. Другой воротник, y (рис. 80, в), необходим для дымохода над верхней пластиной. Положите концы и дымоход временно на месте, отметьте положение y и просверлите половину дюжина 5/32-дюймовых отверстий для винтов через y и дымоход. Также просверлите винт отверстия для крепления воротника к верхней части котла.

Паровая труба представляет собой круг из медной трубки диаметром 5/16 дюйма, имеющий одну конец закрыт, и несколько небольших отверстий просверлены в верхней части, чтобы собирать пар сразу из многих точек.Другой конец проводится через боковую стенку. котла.

Сборка. - Порядок сборки: - Заклепка внизу;

РИС. 81. - Перспективный вид горизонтального котла, установленного на деревянная основа.

поставить паровую трубку на место; заклепка в верхней части; вставьте дымоход и прикрутите хомут y вверх; развернуть дно из дымохода ударить молотком так, чтобы его нельзя было вытащить; вставлять стойки и завинтите их плотно; серебряным припоем оба конца дымохода, нижний концы стоек и стык между днищем и стволом.В Затем вставляются водяные трубки и припаиваются серебром, и одна заканчивается путем мягкой пайки верха котла к бочке и фиксации в посадочные места для водяных и паровых манометров, предохранительного клапана, грязевой скважины, наполнитель, и помпа - если последняя установлена.

Печь облицована полосой прочного листового железа шириной 7 дюймов. и длиной 19-1 / 4 дюйма, изогнутой вокруг ствола, который перекрывает его для на полтора дюйма. Несколько винтов скрепляют гильзу и ствол.

Для повышения эффективности топка и котел покрыты кожухом. асбест - или огнеупорная глина вокруг печи - закрепленный тонким внешним крышка.Ограждение - дело несколько хлопотное, но приводит к гораздо большей мощности пара, особенно в холодную погоду.

Внизу подкладки необходимо прорезать воздушные отверстия, чтобы она хорошо выглядела. вентиляция.

В бойлере такого размера будет хорошо сохраняться цилиндр размером 1 на 1-1 / 2 дюйма. поставляется с паром от 30 до 40 фунтов. на квадратный дюйм.

Горизонтальный котел.

Котел, изображенный на рис. 81, предназначен для отопления с большая парафиновая или бензиновая паяльная лампа.

РИС. 82. - Продольный разрез большого водотрубного котла

Имеет значительно большую водоемкость, поверхность нагрева - топка полностью закрыта - и поверхность воды больше, чем у котла только что описал. Последний при половодье около 60, а при маловодье уровень 70 квадратных дюймов.

Вертикальный разрез (рис. 82) показывает ствол 1/16 дюйма, 13 дюймов. общая длина и 12 дюймов между концевыми пластинами, и 6 дюймов в диаметре.Диаметр дымохода составляет 2-1 / 2 дюйма снаружи, и содержит одиннадцать поперечных трубок 1/2 дюйма, установленных, как указано на конце вид (рис. 83) и на расстоянии 3/4 дюйма от центра к центру. Этот расположение дает общую поверхность нагрева около 140 квадратных метров. дюймы. Если используются трубки несколько меньшего размера и их удваивают (см. Рис. 84) или даже утроить, поверхность нагрева может быть увеличена до 180 ° C. 200 квадратных дюймов. С мощной паяльной лампой этот котел поднимает много пара.

Трубы дымохода печи. - Прежде чем сделать какое-либо отверстие, линии, на которых расположены центры, должны быть оценены от конца до конца дымоход снаружи.Положение этих строк быстро найдено следующим образом: - Вырежьте полоску бумаги ровно по длине окружности трубы и нанесите на нее центральные линии. Бумага затем снова наносится на трубку, и тарельчатые следы наносятся с помощью кернер напротив отметок на бумаге или сквозь них. Забейте проволоку-гвоздь через кусок квадратного дерева и заострите острие. Положите дымоход на ровной поверхности,

РИС. 83.- Конец горизонтального котла с указанием положения отверстий для остается и фурнитура.

приложите конец гвоздя к одной из отметок тарелки и нарисуйте ее вдоль дымохода, который необходимо удерживать достаточно прочно. Когда все строки были забиты, центрирование водяных трубок очень простое иметь значение.

Два отверстия для одной трубы следует просверливать независимо друг от друга. сверлом несколько меньшего размера, чем труба, и открывать хорошая подгонка с помощью развертки или протяжки, пропущенной через оба отверстия, чтобы гарантировать их стороны находятся на одной линии. Сужайте трубки длиной 2-7 / 8 дюймов каждая - немного на одном конце и сделайте одно из отверстий немного меньше, чем Другой.Конический конец сначала пропускают через большее отверстие и загнали домой в другом, но не настолько сильно, чтобы исказить дымоход. Если трубки изготавливаются таким образом, последующая пайка серебром будет все легче.

РИС. 84. - Двойные поперечные трубы в горизонтальном дымоходе котла.

Паровой купол. - Большие отверстия - диаметром 2 дюйма - требуется для парового купола, поэтому необходимо усилить ствол в этот момент.Вырежьте круглую металлическую пластину диаметром 4 дюйма, сделайте центральное отверстие размером с паровой купол и согните пластина к изгибу внутренней части ствола. Лужить контактные поверхности ствол и «патч» и соедините их винтами или заклепки, расположенные, как показано на рис. 85, и припаять потом соединение. Чтобы не допустить выброса парового купола, пусть он проходит через ствол на полдюйма и пропускает кусок 1/4-дюймовый латунный стержень через него контактирует со стволом. В соединение закреплено твердым припоем.Припаиваем верх купола в На 1/8 дюйма ниже конца трубки и зарубите конец. В После этого соединение следует снова запустить, чтобы убедиться, что он плотный.

РИС. 85. - Показываем, как размечать укрепляющий патч круглый пар отверстие в куполе

Положение распорок и калибров показано на рис. 83. Дымовая труба. - Это должно быть колено арматуры железной обвязки. внутренняя часть дымохода состоит из 9-дюймового и 4-дюймового часть. Последний проскальзывает в конец дымохода; первый может содержать змеевик для перегрева пара.

Многотрубный котел.

Рис. 86 и 87 - соответственно торцевой и боковой вид многотрубный котел имеющий более 600

РИС. 86. - Поперечное сечение многотрубного котла.

квадратных дюймов поверхности нагрева - большая часть приходится на трубки - и предназначены для стрельбы твердым топливом.

Котел имеет основной водяной барабан А диаметром 5 дюймов и 18 дюймов в длину и две водяные бочки поменьше, B и C, 2-1 / 2 на 18. дюймов, соединенных двумя рядами трубок, G и H, каждый набор в составе 20 пробирок.Трубки H не подвергаются воздействию огня, поэтому непосредственно, как трубки G, но поскольку они входят в основной барабан на более высоком точка, циркуляция улучшается за счет объединения A в B и C в обоих заканчивается большими трубками диаметром 1 дюйм, F. Кроме того, B и C соединены тремя поперечными трубками 3/4 дюйма, E, которые предотвращают небольшие барабаны разводки, и дополнительно выравнивают подачу воды. А 1-1 / 2- дюймовый барабан, D, помещается наверху A для сбора пара в хорошее расстояние от воды.

Материалы. - В дополнение к 1-1 / 2 футам 5 на 3/32 дюйма сплошной вытянутой трубка для основной и 3 фута трубки 2-1 / 2 на 1/16 дюйма для нижних барабанов, собственно котел требует 22-1 / 2 футов 1 / 2- дюймовая трубка, 19 дюймов трубка 3/4 дюйма, 2-1 / 4 фута 1 дюйм трубки, 1 фут трубки 1-1 / 2 дюйма и концы подходящего размера для четыре барабана.

РИС. 87. - Продольный разрез многотрубного котла

СТРОИТЕЛЬСТВО.

Центры водяных трубок G и H должны быть расположены в в соответствии с рис.88, на вершинах B и C и в нижней части A, по линиям, начерченным способом, описанным на стр. 207. Трубки. H нужно согнуть к шаблону, чтобы получить их все из

РИС. 88.-Два устройства для трубных отверстий в многотрубном котле.

одинаковой формы и длины, и все трубки должны быть подготовлены перед тем, как положить на место. Если трубки расположены на расстоянии 7/8 дюйма друг от друга, от центра к центру, вместо 1-1 / 4 дюйма поверхность нагрева будет значительно увеличена и кожух печи лучше защищен.

Сборка. - Когда все необходимые отверстия сделаны и правильного размера, начните с клепки и пайки серебром в концы барабанов. Следующий закрепите поперечные трубки E, следя за тем, чтобы они вместе с B и C образовывали прямоугольники. Затем вставьте трубки F, G и H на полдюйма в отверстие. основной барабан и опора A с помощью полос, пропущенных между G и H в правильном положении относительно B и C. трубки теперь можно вставить в B и C и припаять серебром.В Затем опоры могут быть удалены, а трубки А и Н вставлены в положение и закреплено. Барабан D требует внимания. В соединительные трубки КК должны быть впаяны серебром, как котел, если правильно сделанный, может работать при давлении до 100 фунтов. за квадрат дюйм.

Кожух изготовлен из листового железа толщиной 1/20 дюйма и состоит из пяти частей. Спина конец должен иметь отверстие, чтобы позволить A, B и C выступать на 1 дюйм, и иметь дверца топки и воздуховод внизу шириной 5 дюймов и глубиной в 1 дюйм вырежьте его.Дыхательный путь может быть снабжен заслонкой, чтобы помочь погасить огонь, если поднимается слишком много пара. В передней части сделайте смотровое отверстие, чтобы облегчить очистку трубки и удаление золы и т. д.

Боковые пластины m m согнуты, как показано на Рис. 86, и прикручены к полукруглая верхняя пластина n, изогнутая до радиуса 6 дюймов. Слот, 1-1 / 2 дюймов шириной и 11-1 / 2 дюйма длиной, необходимо разрезать сверху, n, чтобы дайте ему пройти через барабан D; и также должно быть отверстие 3 или 3-1 / 2 дюйма для дымохода.Тарелка p закрывает в D. Небольшая тарелка o сдвигается. над прорезью в n, а асбест упакован по всему D. торцевые, боковые и верхние пластины должны быть облицованы листом асбест удерживался большими оловянными шайбами ​​и болтами. Чтобы защитить асбест, подвижные листы железа могут быть размещены на стороне печи. Они легко заменяются, если сгорели. Кусочки м м отогнуты в нижней части, и закрепленный к основанию пластины удлинении по всей длине котла.

Заглушки заполняют прямоугольник, образованный трубками B, El и E2.Пластина простирается от верхней части E2 до передней пластины кожуха, чтобы предотвратить «короткое замыкание» тяги печи.

Котельная арматура.

Предохранительные клапаны. - Лучший универсальный тип показан на рис. 89. Нет опасности случайного изменения настроек, так как очень возможно с рычагом и скользящим грузом. Клапан должен быть устанавливается парометром. Прикрутите его и поднимите пар до точки вы хотите, чтобы сработал предохранительный клапан, а затем ослабьте регулировочные гайки

РИС.89.-Предохранительный клапан.

пока пар не выйдет свободно. В стопорные гайки под поперечиной затем следует подтянуть. В случае котла с большая поверхность нагрева, которая быстро делает пар, это важно, чтобы предохранительный клапан должно быть достаточно большим овладеть паром. Если клапан слишком мал, давление может подняться до опасная высота, даже с пар выходит так быстро как клапан может это пройти.

РИС. 90.-Манометр и сифон.

Манометры. - The паромер должен регистрировать давление значительно выше чем то, что будет использоваться, так что не может быть опасности котел принудительно невольно за пределами предела зарегистрирован. Сифонный штуцер должен быть вставлен между котла и манометра (рис. 90), чтобы защитить последний от прямое действие пара. Вода конденсируется в сифон, и сильно не нагревается.

РИС. 91.-Водомер.

Водомеры должны иметь три крана (рис.91), два между стеклом и бойлером, чтобы Отрежьте воду, если стакан должен лопнуть, и один для дует насквозь. Очень маленькие калибры - ошибка, как вода прыгает в маленькая трубка. При установке калибр, между кусты и подстаканники, заменить кусок металлический стержень для стеклянной трубки, и плотно упакуйте шток. Если кусты сейчас вспотели в конец котла, при этом направлен, калибр должен быть в очереди за стеклом. Этот метод рекомендуется во всех случаях, и необходимо, если конец котла не идеально ровный.

Насосы. - Если используется насос, подача должна поступать в котел ниже минимального уровня воды через обратный клапан с кран, чтобы вода не попала обратно через насос.

Заправочные крышки. - Колпачок заливной горловины должен быть достаточно большим, чтобы вмещать насадка воронки хорошего размера с небольшим свободным пространством. Выбейте форсунку, чтобы освободить место для выхода воздуха, вытесняемого водой. Наилучшая форма заливной крышки имеет самозажимную заглушку заземления который при правильном изготовлении является паронепроницаемым без какой-либо упаковки.Если При необходимости асбестовое уплотнение можно легко вставить между пробкой и крышкой.

Грязевые ямы. - Все котлы, кроме самых маленьких, должны иметь грязевик и вставьте нижнюю часть в точку, не подверженную прямому воздействию печь. На рис. 82 он расположен в нижней части ствола. На рис. 86 и 87 на одном конце каждого из трех барабаны, A, B и C. Пробку можно просверлить в центре для продувки. кран, через который следует опорожнить бойлер после использования, пока поднимается пар, и после того, как огонь «втянут»."Опорожнение этот способ намного быстрее, чем когда нет давления, и он помогает защитить котел от отложений.

РИС. 92. -Паровой кран. Паровые краны. - Винтовой тип (рис.92) очень предпочтителен. к типу «пробки», которая склонна протекать и прилипать.

Испытание котлов. - Герметичность стыков котла составляет лучше всего испытать в первую очередь с помощью сжатого воздуха. Припаять цельнометаллический клапан цикла, «надуть» котел до при значительном давлении и погрузите его в ванну с водой.В малейшая утечка будет выдана вереницей надвигающихся пузырей

РИС. 94. - Бензолиновая лампа для модельного котла центрального дымохода.

прямо с места утечки. Отметьте любые утечки простым царапины, припаяйте их и снова проверьте.

В этом случае бойлер должен быть достаточно заполнен холодной водой, и нагревается постепенно, пока манометр не поднимется выше отметки рабочее давление. Риск взрыва отсутствует, так как объем воды увеличивается, но незначительно.

Третий тест - самый важный и самый рискованно, а именно то, что проводится под паром в напорную скважину. давление выше рабочего.

Чтобы провести тест без риска, нужно уметь: следить за манометром со значительного расстояния, и огонь под контролем. Мой собственный метод - установить котел в откройте, закрутите предохранительный клапан, чтобы он не мог подняться, и поднимите пар с помощью паяльной лампы, к которой привязана веревочка с тем, чтобы тянуть его назад по доске.Если котел должен быть работал с 50 фунтами, я смотрю паромер через телескоп, пока 100 фунтов. записывается, затем уберите лампу. После прохождения испытания, котел, когда давление упадет, скажем, на 20 фунтов, можно безопасно проверяется с близкого расстояния на предмет утечек.

Этот тест является единственным вполне удовлетворительным, так как он включает в себя влияние высокой температуры, которая не влияет на металл. показали "холодные" испытания, например, гидравлические.

Не увеличивайте рабочее давление, не проверив сначала бойлер, чтобы удвоить новое давление, которое будет использоваться.

Топливо. - Для очень маленьких стационарных котлов метилированный спирт. лампа лучше всего подходит, так как она не имеет запаха и безопасна, если резервуар держать отдельно от горелки, а подача регулируется краном или клапаном. (См. Рис. 104.)

Для средних моделей котлов, а также для малых пусковых котлов, бензиновые или бензиновые паяльные лампы и керосиновые печи стали очень популярны, так как они избавляются от топки и количества тепла легко регулируется регулированием подачи топлива.Рис.94 - это эскиз. паяльной лампы, подходящей для горизонтального котла, показанного на стр. 204, и 206, а на рис.95 показана удобная форма парафиновой печи с бесшумным «примусом».

РИС. 95.-Парафиновая горелка для вертикального котла.

горелка, которую можно использовать для горизонтального топочное пространство или для вертикальных котлов. В случае всех этих жидких потребителей топлива количество выделяемого тепла может быть увеличено на увеличение количества конфорок.Где есть газоснабжение его использование рекомендуется для небольших стационарных котлов.

Твердое топливо. - Основные недостатки, связанные с это дым и пары; но как твердое топливо дает лучшие результаты чем жидкость в большой печи, она предпочтительнее при определенных условий, одним из которых является то, что пар не поднимается в комната. Древесный уголь, кокс, уголь антрацит, частично уголь обыкновенный сожжены горючие материалы, огонь разжигается щедрым подача углей от открытого огня.Каждый твердотопливный котел должен иметь в дымоходе парогенератор для разжигания огня; и если действительно сильное пламя, выхлоп от двигателя должен быть используется с той же целью.

Чайник быстрого кипячения >>>>

Список глав в этой книге: Козелка для пиления | Столярная скамья | Книжный шкаф | Домовая лестница | Развивающая раковина | Птичник | Велосипедный навес | Винтовка мишень | Изготовление шкафов | Телеграфный аппарат | Электродвигатель | Будильник | Модель железной дороги | Поршневой двигатель | Двигатель с золотниковым клапаном | Модель паровой турбины | Паровые топы | Модельные котлы | Чайник быстрого кипячения | Двигатель горячего воздуха | Водяной мотор | Модели насосов | Воздушные змеи | Бумажные планеры | Модель самолета | Научный аппарат | Датчик дождя | Ветровые лопатки | Тестер прочности | Гармонографы | Автоматический спичечный коробок | Деревянный ящик для работы | Борцовские куклы | Двойные сильфоны | Пантограф | Машина для рисования силуэтов | Сигнальная лампа | Миниатюрный газовый завод

Дровяные котлы Eco Angus


Доступно в 4 моделях
17 кВт 27 кВт 34 кВт 41 кВт

плюс доставка и ндс
Нажмите здесь, чтобы просмотреть галерею

Эти чугунные котлы просты в эксплуатации и являются чрезвычайно экономичным способом получения центрального отопления и горячей воды .Они могут быть установлены в любую открытую систему и могут сжигать всех видов древесины, (включая опилки и щебень), угля, кокса и торфа.

Все наши многотопливные котлы предназначены для сжигания древесины хвойных или твердых пород с влажностью от 15% до 20%. Любая обработанная древесина (креозот, краска), МДФ или ДСП не должна использоваться в наших многотопливных котлах из-за канцерогенных выбросов.

Чугунный котел Angus Evo - это экономичный способ получения центрального отопления и горячей воды.Изготовлен из коррозионно-стойкого чугуна, он прост, но эффективен.

Котел Angus Evo прост в управлении и имеет большую камеру сгорания с легким доступом, позволяющую пользователю сжигать древесину, уголь, кокс, брикеты и множество других видов твердого топлива.

Он имеет высокие характеристики сгорания, отличную коррозионную стойкость и оснащен собственным зольник и инструменты для очистки. Поток первичного воздуха легко контролировать с помощью термомеханического регулятора, поток вторичного воздуха - с помощью воздушной розетки, а тягу в дымоходе можно регулировать с помощью ручной заслонки дымохода.Термоманометр показывает индикатор температуры и давления.

Загрузка топлива проста, при полной загрузке ее обычно хватает от 4 до 8 часов. Можно перебежать ночь на тик, перекрыв подачу воздуха через регулирующий люк, воздушную розетку и ручную заслонку дымохода. Ручки открывания / закрывания покрыты резиновым стойким к горению материалом. Вход / выход на задней части котла имеют внутреннюю резьбу 2 дюйма.Ковкий чугун можно подключить прямо к впускному / выпускному отверстию, или, если вы хотите использовать медную трубку, вам потребуется приобрести втулку 2 дюйма x либо 1,1 / 2 дюйма (медная трубка с внешним диаметром 42 мм), 1/1/4 дюйма (медь с внешним диаметром 35 мм). трубка) или 1 дюйм (медная трубка с внешним диаметром 28 мм) вместе с металлической муфтой с наружной резьбой. В открытой вентилируемой системе воздух из Angus Evo будет в первую очередь вентилироваться в потоке горячей воды, а во второй - в баке-водонагревателе. Рекомендуется установить термопредохранительный клапан. В системе, работающей под давлением, следует рассмотреть вопрос о наличии расширительного бака подходящего размера в контуре центрального отопления перед возвратом в котел и группу безопасности на первичном потоке.Важно убедиться, что размер расширительного бака соответствует вашей системе. Рекомендуется использовать расширительный бак, который составляет 15% от объема воды в вашей системе, включая первичную воду в гидроаккумуляторе, если применимо. В группе безопасности также следует использовать предохранительный клапан соответствующего номинала. В системе, находящейся под давлением, важно использовать предохранительный теплообменник с термобезопасным клапаном, который мы можем предложить для обеспечения установленной защиты котла от перегрева.Убедитесь, что вы полностью промыли систему, чтобы избежать загрязнения при установке. Пожалуйста, убедитесь, что вы принимаете меры предосторожности против замерзания труб (идеальное решение для защиты от замерзания), так как это может привести к растрескиванию теплообменника.

Рекомендуется установить на котел установщик Hetas.
См. Http://www.hetas.co.uk/nearest_member.

Мы не можем предложить гарантию на продукт, если он был установлен самостоятельно или не аккредитованным Hetas установщиком, и схематически обнаружено, что вышеуказанные рекомендации не были соблюдены.

Ожидаемые эксплуатационные расходы меньше половины расходов на газ или нефть.

Испарительная мощность латунных, медных и железных котельных труб

Последний номер London Mechanics 'Magazine содержит статью по вышеуказанному важному вопросу, написанную WG Tosh, из статьи, прочитанной им перед Институтом инженеров-механиков по адресу: Манчестер, Англия. Он сконструировал небольшие вертикальные котлы одинаковых размеров и поместил в центре каждого одну трубку диаметром два дюйма; и №14 толщин проволочного калибра. Газовое пламя прикладывалось к каждой трубке - железной, латунной и медной - последовательно в течение определенного периода времени, который был эквивалентен одинаковому количеству топлива, потребляемого в каждом случае. Сначала эксперименты проводились днем, затем ночью, в моменты, когда вероятность изменения давления в газовых трубах была мала. Восемь из них были сделаны с помощью бойлеров, и количество испарившейся воды измерялось количеством дюймов, на которое она опускалась в бойлере в каждом эксперименте.Результат был в пользу большей испаряющей способности латуни по сравнению с железными трубками в соотношении 125 к 100; то есть два фунта или две бочки угля или другого топлива при использовании латунных трубок в котле испаряют на двадцать пять процентов больше воды, чем железные трубы с тем же количеством топлива, при точно таких же обстоятельствах. . В той пропорции, в которой латунь превосходила железо по испарительной способности, медь превосходила латунь. Он обнаружил, что испарительная способность трех металлов в трубах паровых котлов была следующей: железо - 100; латунь, 125; медь, 156.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
