Гофрированная труба из нержавеющей стали
Гофрированная труба из нержавеющей стали под обжимные фитинги и накидные гайки
Гофрированная труба из нержавеющей стали — под обжимные фитинги
Условный диаметр гофрированной трубы из нержавеющей стали — 15, 20, 25 и 32мм

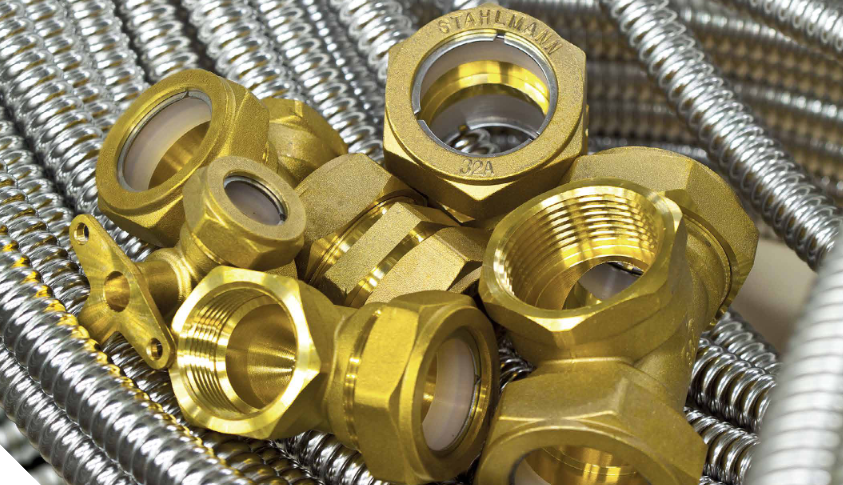

Гофрированная труба из нержавеющей стали, латунные фитинги и комплектующие изготовлены из высококачественных материалов в Южной Корее!
Гофрированная труба из нержавеющей стали обладает международной сертификацией менеджмента качества ISO и имеет все необходимые сертификаты
На российском рынке гофрированная труба из нержавеющей стали прошла сертификацию и государственную регистрацию и имеет разрешительную документацию в области промышленной безопасности
Срок службы гофротрубы из высоколегированной нержавеющей стали и латунных фитингов неограничен. Срок службы гибких подводок из нержавеющей стали с фторопластовыми прокладками не менее 20 лет
Виды гофрированной трубы из нержавеющей стали под фитинги:
Неотожённая и Отожжённая гофрированная труба из стали марки AISI 304;
Гофрированные трубы из нержавеющей стали AISI 304( в России согласно ГОСТ её аналогом является сталь марки 08Х18Н10) широко используются в быту, медицине и пищевой промышленности(пищевая сталь).
Каталог
Отожжённая гофрированная труба из нержавеющей стали марки AISI 304 в полиэтилене;
Гофрированная труба имеет полиэтиленовое покрытие толщиной 0.5мм(цвет — синий и желтый) что дополнительно может защитить ее от электрохимического и других воздействий.
Каталог
Неотожённая и Отожжённая гофрированная труба из стали марки AISI 201.
Гофрированные трубы из нержавеющей стали AISI 201 ( в России согласно ГОСТ её аналогом является сталь марки 12Х15Г9НД) используются там, где не будет контакта с жидкостями и внешнего воздействия (дождь, снег). Внешне, гофрированные трубы этой марки, ничем не отличаются от трубы AISI 304. Широко нашли свое применение в качестве металлорукава для электропроводки и сетей связи.
Каталог
Гофрированная труба
Прайс-лист
Технический паспорт
Гофротруба из нержавеющей стали реализуется в бухтах длиной:
50, 80, 100(15мм), 30(20, 25мм) и 20(32мм) метров, в зависимости от диаметра трубы и режется на отрезки необходимой длины на месте монтажа.
Гофрированная труба из нержавеющей стали — под накидные гайки
Отожжённая гофрированная труба из нержавеющей стали марки AISI 304;
Гофрированные трубы из нержавеющей стали AISI 304( в России согласно ГОСТ её аналогом является сталь марки 08Х18Н10) широко используются в быту, медицине и пищевой промышленности(пищевая сталь).
Гофрированная труба из нержавеющей стали отличается от гофротрубы для фитингов длиной и шириной гофро волны
Каталог
Отличие отожженной гофрированная трубы от неотожженной
- Отожжённая гофрированная труба из нержавеющей стали после изготовления проходит термическую обработку(трубу разогревают до высоких температур, а затем охлаждают), что положительно сказывается на ее пластических свойствах — легко гнется и сохраняет приданную ей форму.
40A труба гофрированная отожженная нержавеющая сталь
TO — 40A труба гофрированная отожженная нержавеющая сталь
Гофрированная труба диаметром 40 мм из нержавеющей стали
Характеристики
Диаметр:
40 мм
Назначение :
Водоснабжение, Отопление
Материал :
Нержавейка
Страна:
Южная Корея
Модель:
Труба гофрированная отожженная нержавеющая сталь TO- 40A
Описание
Продается в бухтах по 10 м
Гофрированная труба диаметром 40 мм обладает высокой механической прочностью, устойчива к повышенному давлению и высоким температурным режимам, возникающим при эксплуатации трубопроводов.
В процессе сгиба трубы не образуется микротрещин и повреждений, что обеспечивает им долгий срок службы.
Область применения гофрированной трубы из нержавеющей стали TO — 40A:
- Идеально подходит для монтажа отопительных систем и систем водоснабжения, водяного пожаротушения и кондиционирования
Преимущества:
- Обладает высокой механической прочностью
- Устойчива к повышенному давлению
- Устойчива высоким температурным режимам
- Быстрый монтаж
- Надежное соединение элементов
Толщина стенки трубы:
- 0,3 мм
Шаг гофры:
- 10,5 мм
Рабочая температура:
- Соединение труба-фитинг: от 0 до +100 °С
- Труба: от -50 до +400 °С
Максимальная температура:
- Соединение труба-фитинг: от -50 до +150 °С
- Труба: от -50 до +600 °С
Рабочее давление:
- 8 атм (7.
8 бар)
8 бар)Коэффициент линейного расширения для трубы:
- 17
Коэффициент теплопроводности:
- 17 Вт/м*К
Характеристики
Диаметр | 40 мм |
Назначение | Водоснабжение, Отопление |
Материал | Нержавейка |
Страна | Южная Корея |
Модель |
TO — 40A труба гофрированная отожженная нержавеющая сталь отзывы
Вопрос-Ответ
Имя
Не заполнено поле «Имя»
Вопрос
В тексте вопроса должно быть как минимум 3 символа
Покупатели, которые приобрели TO — 40A труба гофрированная отожженная нержавеющая сталь , также купили
Arderia D 14 New газовый котел двухконтурный ( Ардерия 2020 )
33 590 ₽
Пеллетный котел Куппер ПРО 42 2.
0 Норма 42 (Теплодар Купер) бункер напольный
149 500 ₽
Zota Magna 20 полуавтоматический котел (Зота Магна)
124 500 ₽
Stropuva Mini S8P пеллетный котел длительного горения (Стропува)
Цена по запросу
Отопительный котел Зота Мастер Х 12 кВт с варочной плитой Zota Master X36 450 ₽
Пеллетный котел Куппер ПРО 22 2.0 Комфорт 26 (Теплодар Купер) бункер напольный
134 750 ₽
Популярные товары
Primus 14 кВт Термокрафт твердотопливный котел с плитой30 000 ₽Primus 14 кВт Термокрафт твердотопливный котел30 000 ₽Kentatsu MAX M 10 73 кВт чугунный твердотопливный котелЦена по запросу
Смотреть всеМы используем файлы cookie, чтобы сайт был лучше для вас.
гофрированная гофрированная трубка из нержавеющей стали, поставщики гофрированной трубки SS 316
Экспортеры из гофрированной трубки из нержавеющей стали, гофрированная теплообменница и крупная гофрированная трубка
Гофрированная трубка
SS 310/ 310S.
Tycoon Piping является одним из крупных поставщиков высококачественной гофрированной трубы из нержавеющей стали . Гофрированная труба из нержавеющей стали фактически используется для компонентов инструментов энергетического типа, таких как котлы, пароперегреватели, паропроводы. Гофрированные трубы из нержавеющей стали изготавливаются из низколегированных и жаропрочных сталей, которые могут выдерживать вес при высоких температурах и давлении. Мы специализируемся на поставке высококачественных бесшовных гофрированных труб из нержавеющей стали марок 304 и 316, обладающих высокой коррозионной стойкостью.Tycoon Piping — компания-производитель, имеющая сертификат PED. Гофрированная труба SS 304 также поставляется в горячекатаном или холоднотянутом виде. Мы предлагаем самую доступную цену Рифленых труб Нержавеющей стали в Индии.
Содержание
- Спецификация гофрированной трубы из нержавеющей стали
- Типы гофрированных труб из нержавеющей стали
- Гофрированная трубка из нержавеющей стали, размеры
- Гофрированная труба из нержавеющей стали, сортамент
- Таблица веса гофрированной трубы из нержавеющей стали
- Гофрированная трубка из нержавеющей стали, номинальное давление
- Гофрированная труба из нержавеющей стали Состав
- Свойства гофрированной трубы из нержавеющей стали
- Гофрированная труба из нержавеющей стали Цена
- Применение гофрированных труб из нержавеющей стали
Спецификация гофрированной трубы из нержавеющей стали
| Диапазон размеров | 6,35 мм До 50,8 мм НД |
| Длина | В соответствии с требованиями заказчика, максимальная длина до 22 метров. |
| Толщина | 0,50 мм ДО 6,0 мм |
| Размеры | |
| Стандарт | ASTM A / ASME SA213 |
| Материал | СС 304, СС 304Л, СС 316, СС 316Л |
| Форма | Круглые, квадратные, прямоугольные, спиральные, U-образные, сковородные. |
| Формы | Прямая трубка, гибкая трубка |
| Тип | Сварные, EFW, ERW, бесшовные, полубесшовные, с удаленным валиком |
| Отделка | Гофрированные и гофрированные трубы из нержавеющей сталимогут поставляться с механической полировкой с различной зернистостью, например, с зернистостью 80, 120, 240, 320, 400, 600 и зеркальной полировкой. |
| Упаковка | С рукавами, с заглушками на концах, в деревянной коробке |
Типы гофрированных труб из нержавеющей стали
Поставщики гофрированных труб из нержавеющей стали
Гофрированная капиллярная трубка из нержавеющей стали
Гофрированная полая секция из нержавеющей стали
СВОРКАНСКАЯ СВОБАННАЯ СВОБАННАЯ СВОБАНА
СВОРЯННАЯ СВОРКА. Гофрированная тонкостенная труба
Гофрированная тонкостенная труба Гофрированная газовая труба из нержавеющей стали Ar 15 поставщик
Размер гофрированной трубы из нержавеющей стали
Гофрированная труба из нержавеющей стали обрабатывается в соответствии с потребностями заказчика в отношении размеров и толщины стенки, а также термообработки для более требовательных применений. Как правило, гофрированная труба из нержавеющей стали производится в соответствии с действующими стандартами API, ASTM и ASME. Если требуется для специальных проектов, мы также можем поставить гофрированные трубы большого диаметра.
РАЗМЕРЫ ГОФРИРОВАННОЙ ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Размеры и толщина стенки гофрированной трубы из нержавеющей стали
| НОМИНАЛЬНЫЙ ДИАМЕТР (ДЮЙМЫ) | КОЛИЧЕСТВО Оплеток | НОМИНАЛЬНЫЙ НД (ДЮЙМЫ) | СТАТИЧЕСКИЙ МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ДЮЙМЫ) | ДИНАМИЧЕСКИЙ МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ДЮЙМЫ) | МАКСИМАЛЬНЫЙ РАБОЧЕЕ ДАВЛЕНИЕ @ 70° F (PSIG) | ДАВЛЕНИЕ РАЗРЫВА @ 70 F (PSIG) | ВЕС НА ФУТ (ФУНТЫ) | |||
| 1/4 | 0 | 0,386 | 188 | 0,05 | ||||||
| 1 | 0,434 | 1,18 | 3,94 | 1955 | 7821 | 0,121 | ||||
| 3/8 | 0 | 0,634 | 156 | 0,132 | ||||||
| 1 | 0,682 | 1,57 | 3,94 | 1546 | 6186 | 0,225 | ||||
| 1/2 | 0 | 0,764 | 94 | 0,168 | ||||||
| 1 | 0,812 | 1,77 | 5,51 | 1176 | 4693 | 0,308 | ||||
| 3/4 | 0 | 1. 106 | 78 | 0,285 | ||||||
| 1 | 1,154 | 2,17 | 6,3 | 960 | 3839 | 0,438 | ||||
| 1 | 0 | 1,445 | 56 | 0,39 | ||||||
| 1 | 1,509 | 2,56 | 7,09 | 978 | 3911 | 0,722 | ||||
| 1 1/4 | 0 | 1,787 | 39 | 0,478 | ||||||
| 1 | 1,851 | 3,15 | 8,66 | 711 | 2844 | 0,893 | ||||
| 1 1/2 | 0 | 2,157 | 31 | 0,644 | ||||||
| 1 | 2,237 | 3,54 | 10,24 | 569 | 2275 | 1,227 | ||||
| 2 | 0 | 2,709 | 23 | 0,84 | ||||||
| 1 | 2,789 | 4,33 | 12,99 | 551 | 2204 | 1,613 | ||||
| 2 1/2 | 0 | 3,189 | 21 | 0,941 | ||||||
| 1 | 3,279 | 6,5 | 14,96 | 402 | 1607 | 2. 117 | ||||
| 3 | 0 | 3,78 | 17 | 1,169 | ||||||
| 1 | 3,87 | 8,5 | 17,72 | 338 | 1351 | 2,58 | ||||
| 4 | 0 | 4,764 | 14 | 1,626 | ||||||
| 1 | 4,854 | 11.02 | 22.05 | 238 | 953 | 3,272 | ||||
| 5 | 0 | 5,945 | 21 | 2,755 | ||||||
| 1 | 6.035 | 13,98 | 27,95 | 224 | 896 | 4. 872 | ||||
| 6 | 0 | 7.047 | 21 | 3,32 | ||||||
| 1 | 7,137 | 15,98 | 33,86 | 149 | 597 | 5,941 | ||||
| 8 | 0 | 9.094 | 17 | 3,998 | ||||||
| 1 | 9.184 | 18,98 | 41,73 | 192 | 768 | 9.307 | ||||
ТАБЛИЦА ГОФРИРОВАННЫХ ТРУБ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
| NB РАЗМЕРЫ | СЧ 5 | СЧ 10 | СЧ 40 | СЧ 80 | СЧ 160 |
|---|---|---|---|---|---|
1/8″ | |||||
1/4″ | |||||
3/8″ | |||||
1/2″ | |||||
3/4″ | |||||
1″ | |||||
1 1/4″ | |||||
1 1/2″ | |||||
2″ | |||||
2 1/2″ | |||||
3″ | |||||
4″ | |||||
5″ | |||||
6″ |
РАСЧЕТНОЕ ДАВЛЕНИЕ В ГОФРИРОВАННОЙ ТРУБКЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Номинальное давление для гофрированных металлических шлангов из нержавеющей стали, гофрированной трубы из нержавеющей стали
РАЗМЕР 906 1| ОДИНАРНАЯ Оплетка | ДВОЙНАЯ ПЛЕТКА | | ||||||||||
| Номинальный размер | Статическая | Динамический радиус изгиба | Макс. рабочий | Испытательное давление | Взрыв | Статическая | Динамический радиус изгиба | Макс. рабочий | Испытательное давление | Взрыв | ||
| радиус изгиба | давление | давление | радиус изгиба | давление | давление | |||||||
| Дюйм | мм | мм | мм | бар | бар | бар | мм | мм | бар | бар | бар | |
| 1/4 | 6 | 25 | 100 | 154 | 230 | 616 | 25 | 100 | 246 | 369 | 984 | |
| 3/8 | 10 | 40 | 150 | 105 | 157 | 420 | 40 | 150 | 168 | 252 | 672 | |
| 1/2 | 12 | 50 | 200 | 88 | 132 | 352 | 50 | 200 | 140 | 210 | 560 | |
| 5/8 | 16 | 50 | 200 | 73 | 109 | 292 | 50 | 200 | 116 | 174 | 464 | |
| 3/4 | 20 | 70 | 200 | 64 | 96 | 256 | 70 | 200 | 102 | 153 | 408 | |
| 1 | 25 | 90 | 200 | 50 | 75 | 200 | 90 | 200 | 80 | 120 | 320 | |
| 1¼ | 32 | 110 | 250 | 42 | 63 | 168 | 110 | 250 | 67 | 100 | 268 | |
| 1 ½ | 40 | 130 | 250 | 32 | 48 | 128 | 130 | 250 | 51 | 76 | 204 | |
| 2 | 50 | 175 | 350 | 31 | 46 | 124 | 175 | 350 | 49 | 73 | 196 | |
| 2 ½ | 65 | 200 | 410 | 26 | 39 | 104 | 200 | 410 | 41 | 61 | 164 | |
| 3 | 80 | 205 | 450 | 18 | 27 | 72 | 205 | 450 | 28 | 42 | 112 | |
| 4 | 100 | 230 | 560 | 16 | 24 | 64 | 230 | 560 | 26 | 39 | 104 | |
| 5 | 125 | 280 | 660 | 16 | 24 | 64 | 280 | 660 | 25 | 37 | 100 | |
| 6 | 150 | 320 | 815 | 12 | 18 | 48 | 320 | 815 | 20 | 30 | 80 | |
| 8 | 200 | 435 | 1015 | 10 | 16 | 40 | 435 | 1015 | 16 | 24 | 64 | |
| 10 | 250 | 560 | 1220 | 6,5 | 10 | 26 | 560 | 1220 | 10,5 | 16 | 42 | |
ГОФРИРОВАННАЯ ТРУБА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДОПУСКИ НА РАЗМЕРЫ
| РАЗМЕР OD | НОМИНАЛЬНАЯ ТОЛЩИНА СТЕНКИ | ДОПУСК НА НАРУЖНЫЙ ДИАМЕТР | ДОПУСК ДЛИНЫ | ДОПУСК ТОЛЩИНЫ СТЕНКИ | ||||
|---|---|---|---|---|---|---|---|---|
| (в) | (мм) | (в) | (мм) | (в) | (мм) | (в) | (мм) | (%) |
| ½ | 12,7 | 0,065 | 1,65 | +/-0,005 | +/-0,13 | +⅛, -0 | +3. 18, -0 | +/-10,0% |
| ¾ | 19,1 | 0,065 | 1,65 | +/-0,005 | +/-0,13 | +⅛, -0 | +3.18, -0 | +/-10,0% |
| 1 | 25,4 | 0,065 | 1,65 | +/-0,005 | +/-0,13 | +⅛, -0 | +3.18, -0 | +/-10,0% |
| 1½ | 38,1 | 0,065 | 1,65 | +/-0,008 | +/-0,20 | +⅛, -0 | +3.18, -0 | +/-10,0% |
| 2 | 50,8 | 0,065 | 1,65 | +/-0,008 | +/-0,20 | +⅛, -0 | +3.18, -0 | +/-10,0% |
| 2½ | 63,5 | 0,065 | 1,65 | +/-0,010 | +/-0,25 | +⅛, -0 | +3.18, -0 | +/-10,0% |
| 3 | 76,2 | 0,065 | 1,65 | +/-0,010 | +/-0,25 | +⅛, -0 | +3. 18, -0 | +/-10,0% |
| 4 | 101,6 | 0,083 | 2.11 | +/-0,015 | +/-0,38 | +⅛, -0 | +3.18, -0 | +/-10,0% |
| 6 | 152,4 | 0,109 | 2,77 | +/-0,030 | +/-0,76 | +1, -0 | +25.4, -0 | +/-10,0% | химический состав 9 гофрированной трубы нержавеющей стали
0003
В таблице ниже показан химический состав гофрированной трубы из нержавеющей стали:
| ГОФРИРОВАННАЯ ТРУБА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ МАРКИ | УНС | С | Мн | Р | С | Си | Кр | Никель | Пн | Ти | № | Н |
| ТП304 | С30400 | 0,08 | 2 | 0,045 | 0,03 | 1 | 18,0-20,0 | 8,0-11,0 | ||||
| ТП304Л | С30403 | 0,035 | 2 | 0,045 | 0,03 | 1 | 18,0-20,0 | 8,0-13,0 | ||||
| ТП316 | С3160 | 0,08 | 2 | 0,045 | 0,03 | 1 | 16,0-18,0 | 11,0-14,0 | 2,0-3,0 | |||
| ТП316Л | С31603 | 0,035 | 2 | 0,045 | 0,03 | 1 | 16,0-18,0 | 10,0-14,0 | 2,0-3,0 |
НЕРЖАВЕЮЩАЯ СТАЛЬ Гофрированная труба Механические свойства
| Материал | Тепло | Температура | Прочность на растяжение | Предел текучести | Удлинение, %, мин. |
| Лечение | Мин. | Ksi (МПа), мин. | Ksi (МПа), мин. | ||
| ºF(ºC) | |||||
| ТП304 | Решение | 1900 (1040) | 75(515) | 30(205) | 35 |
| ТП304Л | Решение | 1900 (1040) | 70(485) | 25(170) | 35 |
| ТП316 | Решение | 1900(1040) | 75(515) | 30(205) | 35 |
| ТП316Л | Решение | 1900(1040) | 70(485) | 25(170) | 35 |
Гофрированные трубы из нержавеющей стали Эквивалентные сорта
| СОСТОЯНИЕ | № ООН | DIN/WERKSTOFF |
|---|---|---|
| 304 | С30400 | 1.4301 |
| 304Х | С30409 | – |
| 304 л | С30403 | 1. 4306 |
| 310С | S31008 | 1.4845 |
| 316С | С31600 | 1.4436 |
| 316H | С31609 | – |
| 316 ТИ | С31635 | 1.4571 |
| 316 л (2,5 мин молибдена) | С31603 | 1.4435 |
| 316л | С31603 | 1.4404 |
| 317л | С31703 | 1.4438 |
| 321 | С32100 | 1.4541 |
| 321H | С32109 | – |
| 347 | С34700 | 1.4550 |
Гофрированная труба из нержавеющей стали
| Гофрированная труба из нержавеющей стали | Бесшовная гофрированная труба из нержавеющей стали |
| гофрированные трубы из нержавеющей стали высокого давления | Гофрированная трубка из нержавеющей стали |
| Бесшовная гофрированная труба из нержавеющей стали | Гофрированная трубка из нержавеющей стали |
| Бесшовная гофрированная труба из нержавеющей стали | Гофрированная трубка ESI из нержавеющей стали |
| Гофрированная трубка из нержавеющей стали | Сварная гофрированная труба из нержавеющей стали |
| 304 Гофрированная трубка из нержавеющей стали | Гофрированная труба из нержавеющей стали 316L |
| Нержавеющая сталь 201 Гофрированные трубы | Полированная гофрированная труба из нержавеющей стали 316 |
| Нержавеющая сталь 202 Гофрированная трубка | Нержавеющая сталь 304/304L Гофрированная трубка |
| Гофрированная трубка из нержавеющей стали | Гофрированная трубка из нержавеющей стали 316 |
| 304 Гофрированная трубка из нержавеющей стали | ASTM304 Гофрированная труба из нержавеющей стали |
| нержавеющая сталь Гофрированные трубки | Гофрированная трубка из нержавеющей стали 304, нар. диам. 8 мм x 6 мм |
| Гофрированная трубка из нержавеющей стали с зеркальной полировкой | Электрополированные гофрированные трубы из нержавеющей стали |
| высококачественная гофрированная трубка из нержавеющей стали | Гофрированная трубка из нержавеющей стали 316 |
| Гофрированная трубка из нержавеющей стали | Гофрированная трубка нержавеющей сталиASTM/ASME |
| нержавеющая сталь Гофрированная трубка | Гофрированная труба из нержавеющей стали 304l |
| Нержавеющая сталь Гофрированная трубка | Гофрированная труба из нержавеющей стали 316L |
| нержавеющая сталь Гофрированная трубка | Сварная гофрированная труба из нержавеющей стали |
| Гофрированная труба из нержавеющей стали | Бесшовная гофрированная труба из нержавеющей стали |
| Высокоточный теплообменник 304 316 316L гофрированная трубка из нержавеющей стали | Гофрированная трубка из нержавеющей стали |
| 316 гофрированных труб из нержавеющей стали | Горячекатаные гофрированные трубы из нержавеющей стали |
| Гофрированные трубы в Индии | Гофрированные трубы из нержавеющей стали AISI |
Прейскурант гофрированных труб из нержавеющей стали
Мы предлагаем широкий ассортимент гофрированных труб из нержавеющей стали, гофрированных нагревательных труб и гофрированных труб из нержавеющей стали для газопровода по заводской цене.
Трубопроводы Tycoon обеспечивают надежное качество гофрированной трубы из нержавеющей стали 304 и гофрированных труб из широкого ассортимента материалов
Гофрированная дренажная труба, 75 мм x 25 мм
Что такое металлическая гофрированная водопропускная труба
Металлическая водопропускная труба состоит из сетчатого корпуса из нержавеющей стали, водопропускной трубы из нержавеющей стали и различных типов соединений. Его внутренняя труба представляет собой тонкостенную трубу из нержавеющей стали со спиральным гофром или кольцевым гофром, а наружный сетчатый рукав гофрированной трубы сплетен из нержавеющей проволоки или ленты из нержавеющей стали в соответствии с определенными параметрами. Если вас интересует стальная водопропускная труба, вы можете связаться с YiTong 9 по телефону .1511 !
Это новый тип трубы с кольцевой наружной стенкой и гладкой внутренней стенкой. Впервые он был разработан в Германии в начале 1980-х годов.
После более чем десяти лет развития и совершенствования, он превратился из единственного ассортимента в полную серию продуктов.
В настоящее время это очень зрелые технологии производства и технологии применения. Благодаря своим отличным характеристикам и относительно экономичной стоимости, он получил широкое распространение и применяется в развитых странах, таких как Европа и США.
В нашей стране продвижение и применение сильфонов из нержавеющей стали находится на подъеме, и все технические показатели достигли стандарта использования. Он в основном используется для транспортировки воды, дренажа, водоснабжения, вытяжки, сброса сточных вод, вентиляции метро, шахтной вентиляции, орошения сельскохозяйственных угодий и т. д. работать при использовании в рабочих условиях. Эластичная уплотнительная система, состоящая из сильфона, часто работает в условиях переменной нагрузки подшипника и большого смещения с большим количеством циклов, поэтому очень важно определить срок службы сильфона.
Применение спиральной гофрированной стальной водопропускной трубы
Стальная водопропускная труба является одним из наших основных продуктов. Стальная водопропускная труба используется в муниципальном дренаже, наружном дренаже зданий, фермерском дренаже, промышленной дренажной системе, а также используется в автомобильных и железнодорожных закрытых трубопроводах или водопропускных трубах, оболочке вертикальной сваи, сборе дождевой воды и т. д.
Дренаж : бытовая канализация , канализация поля для гольфа, подземный гараж, заводская канализация, фабрика, канализация аэропорта.
Водопропускная труба : водосточная труба под дорогой, более высокая поперечная водосточная труба, подземная водопропускная труба железной дороги, малый туннель, закрытый водовод, малый мост.
Защитная оболочка : подземный коммуникационный кабель, защитная труба для газовой трубы, также может использоваться на строительной площадке, в защитных навесах и т.
д. забитая колодезная стена для фермы, обратный сифон для орошения, канализация фермы. 9
Толщина: 1,6-3,2 мм Наши продукты, такие как цена гофрированных дренажных труб, очень дешевы, и все они имеют высокое качество. Если вы ищете металлическую водопропускную трубу, вы можете выбрать нас! Мы можем дать вам самые дешевые предложения!
Как профессиональный производитель, мы гарантируем своевременную доставку! Если срок доставки превышает указанное количество дней, мы компенсируем. И у нас есть служба поддержки клиентов, которая гарантированно ответит на ваши вопросы в любое время.
Мы можем разработать различные спецификации и типы продуктов в соответствии с вашими потребностями. Если вам нужно, вы можете связаться с нами по электронной почте или по телефону. (Адрес электронной почты: [email protected], номер телефона: 86 318 5876 109) Все товары по низкой цене.
Вы можете использовать функцию поиска на веб-сайте для поиска интересующего вас продукта.
Если вы не можете найти его, вы можете отправить нам электронное письмо, чтобы узнать, мы предоставляем профессиональные услуги.
У нас есть отдел, отвечающий за установку. Мы успешно завершили многие объекты. Если у вас есть требования к установке, мы можем сделать это хорошо.
Вы можете выбрать оплату онлайн.
Для получения дополнительной информации о продуктах перейдите по ссылке в формате PDF ниже.
ASTM A796A796M-2010
ASTM A798A798M-2007
ASTM A762A762M-2008
ASTM A761-A761M-04(2009)
ASTM A862-A862M-1998(2008)
ASTM A926-2003(2008)
ASTM A807-A807M-02(2008)
ASTM A849-2010
Характеристика спиральной трубы из оцинкованной стали Гофрированная труба
Высокая прочность
Металлическая труба водопропускной трубы с более чем 1,5 раза Прочность на сжатие, чем бетонная труба из -за гофрированной структуры
Легко для транспортировки
Вес из трубки для металлов — это
.
только 1/10~1/5 из бетонной трубы того же размера, даже люди могут переносить без машины.
Установка в кратчайшие сроки
Металлическая водопропускная труба соединяется зажимной лентой или фланцем, а длина может быть сделана в соответствии с требованиями заказчика. запрос, затем легко установить и может быть установлен в более короткие сроки.
Долгий срок службы
Стальная гофрированная водопропускная труба использует оцинкованный стальной лист плотностью 300-600 г/м2, обычно срок службы 50-100 лет , если в условиях сильной коррозии, покраска асфальта внутренняя и наружная поверхность трубы, может удлиняться на 20-50 лет исходя из нормального срока службы.
Экономичный
Стандартная длина 6 м, простое подключение, более короткое время работы. Потому что он легкий, удобный для транспортировки, с небольшой конструкцией фундамента, более низкая плата за дренажную трубу.
Например, мы сравниваем стальную гофрированную водопропускную трубу и бетонную трубу диаметром 800 мм. Металлическая дренажная труба требуется только около 90% при оплате бетонной трубы, и это может сэкономить затраты на вилочный погрузчик, кран и другие машины, когда транспорт нехорошо.
Если вы хотите узнать больше, например, цену продукта, вы можете отправить нам электронное письмо для консультации, мы можем дать вам самые дешевые предложения!
Форма и размер поперечного сечения спиральной гофрированной водопропускной трубы из оцинкованной стали:
Обычно поперечное сечение круглой формы, гофра 68X13 мм, 125X25 мм шов
Диаметр меньше 1 м, используется гофр 68X13 мм, стандартная длина каждой секции составляет 6 м, диаметр больше 1 м, используется гофр 125X25 мм, стандартная длина каждой секции составляет 6 м, и мы можем изготовить различные размеры в соответствии с требованиями клиентов.
Гофрированная водопропускная труба Соединение двух или более отрезков хомута или фланца, вкладыша из полиэтиленовой пластины или герметика или резиновой прокладки, крепится высокопрочными болтами.
Материал
Стальной лист DX52D или SGHC, химические и механические свойства должны соответствовать EN10327 или JIS G 3302-2010, допуск размера стального листа должен соответствовать GB/T-709
Материал зажимной ленты и стального уголка Q235, химические и механические свойства должны соответствовать GB/T700. в соответствии с GB / T1231
Гофрированная дренажная труба использует горячеоцинкованную стальную ленту для формовки или после формовки, а затем для обработки горячим цинкованием.
Вы можете сравнить нашу продукцию со всеми производителями, которых вы искали, наша продукция имеет минимальную цену и самое высокое качество.
Внешний вид
Чистота, гладкость и однородность цинкового покрытия.
Зажимная лента по запросу
Соедините секции труб с помощью зажимной ленты, держите секции трубы направленными к секциям трубы, предотвращайте расслоение, просачивание дна или заполняющего материала.
Классическая система хомутов
При сборке хомутов соедините внахлест одинаково с каждой секцией трубы.
При креплении длина и ширина части, находящейся внахлест на трубу, должны выдерживать усилие затяжки.
В настоящее время применение водопропускной трубы из гофрированного металла постепенно расширяется от первоначальной водопропускной трубы до автомагистралей, муниципальных автомагистралей, железных дорог, мостов, сельского хозяйства, портов, аэропортов, муниципальных трубопроводов, промышленных, коммерческих зданий, жилых домов, шахт. , восстановление старой инфраструктуры, новые энергетические и военные поля.
В связи с повышением осведомленности об окружающей среде, ростом затрат на рабочую силу и повышением требований к строительству такие страны, как США и Канада, расширили область применения стальных гофрированных водопропускных труб, чтобы охватить почти все области, где бетон и обычные стальные листы использовались в качестве строительных материалов, в том числе : дороги, железные дороги и шахтные туннели, реки, сточные воды, дренажные канавы и трубопроводы, защита подземных фундаментов, резервуары или колодцы для хранения дождевой воды, нефти и других жидкостей, сплошные склады, простые склады и мастерские.
Все продукты по низкой цене, вы можете войти на наш сайт, чтобы оставить сообщение или отправить нам электронное письмо, мы можем дать вам самые дешевые предложения!
Анализ причин растрескивания металлических сильфонов
Поломка вышедшей из строя металлической сильфонной вершины происходит из-за включений в материале. Наличие включений в материале нарушает сплошность матричной структуры металлического материала, что приводит к неоднородности структуры металла и снижению пластичности и ударной вязкости металла. Под действием внешней силы в этом месте происходит разрыв и местное осыпание тканей, что в конечном итоге приводит к растрескиванию и выходу из строя металлического сильфонного пика.
Состояние внутренней и внешней поверхности металлической водопропускной трубы до обработки нормальное. После формирования металлического сильфона на его вершинах были обнаружены слезообразные трещины.
Вышедшие из строя металлические сильфоны формируются механическим вздутием и формируются до <60 тонн.
После завершения формовки на вершинах двух сильфонов появились трещины.
Снаружи видно, что в нижней части гофрированной волны металлического сильфона имеется трещина около 8 мм, в центре трещины излом около 1,5 мм. Под вершиной третьего гофра имеется трещина длиной около 8,5 мм, а в центре трещины расположен прямоугольный выступ шириной около 1,0 мм и высотой около 1,0 мм.
При осмотре изнутри на внутренней поверхности трещины наружной трубной заготовки сильфона наблюдалось углубление длиной 3 мм. Следов контакта твердых предметов с обратной стороны двух трещин не наблюдалось.
Нет следов ударов или сдавливания в месте, соответствующем трещине заготовки внешней трубы на внешней поверхности заготовки внутренней трубы. При разборке между слоями металлического сильфона не было посторонних предметов.
Причина растрескивания металлического сильфонного волнового пика связана с наличием включений в структуре металлического материала. Наличие включений нарушает сплошность структуры матрицы и снижает пластичность и ударную вязкость металла.
Под действием формообразующей силы металлического сильфона на шлаке материала происходит разрыв материала и местное отслоение ткани или вздутие, что в конечном итоге приводит к растрескиванию и разрушению пики.
Форма выступа материала на третьей трещине гофра несколько похожа на отрыв материала на трещине гофра. Поэтому дальнейший анализ излома третьего гофра не проводился, а для анализа извлекалась только картина излома трубы. Таким образом, выводы, сделанные на основе приведенного выше анализа, все же имеют ограничения. Если у вас есть идея получше, надеюсь, вы поделитесь ею со мной!
Как решить проблему коррозии металлических сильфонов?
1. Смешанный раствор 1 получали смешением 5-10 частей этилортосиликата, 0,6-1 частей меркаптопропилтриэтоксисилана, 5-10 частей изопропанола, 3-5 частей N,n-2 метилформамида, 3- 8 частей этанола и 1-3 части полиэтиленгликоля.
2. Смешать 1-3 части силиката натрия, 2-5 частей гексаметафосфата натрия, 1-5 частей малеинового ангидрида, 0,2-0,6 части поверхностно-активного вещества, 0,2-0,5 части пеногасителя, 0,5-1 части диоксида кремния и 10- 20 весовых частей воды для получения смешанной жидкости 2.
