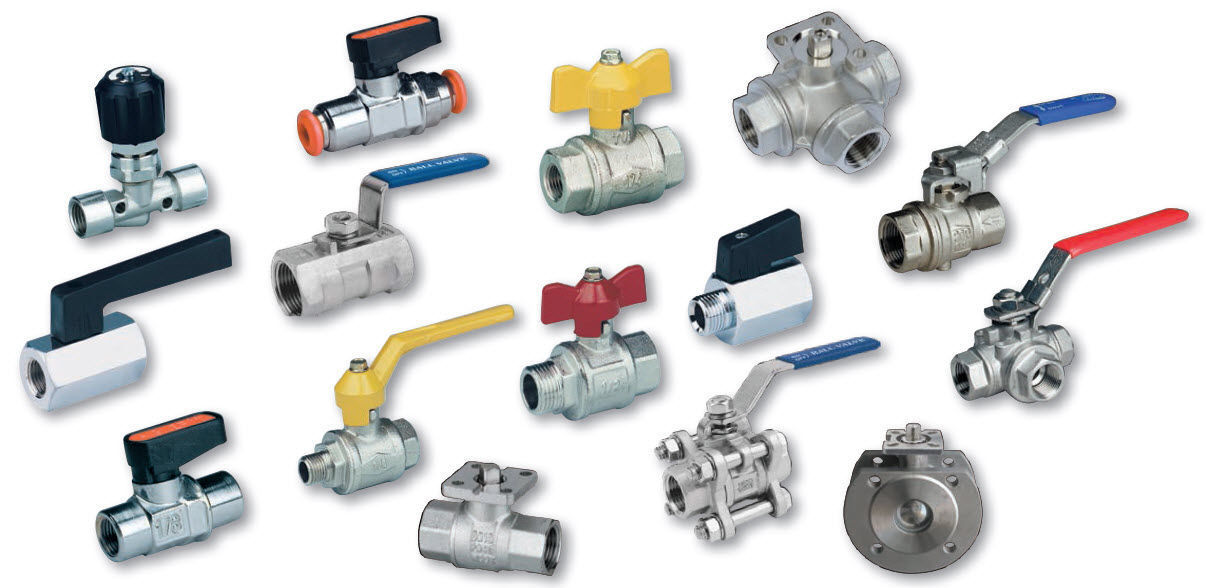

Шаровые краны, являясь надежной запорной арматурой, имеет различные модификации, типы и виды и выделить что то основное не представляется возможным.
Существуют полнопроходные шаровые краны и суженные шаровые краны. Различие заключается в наличии или отсутствии сужения условного прохода. Также шаровые краны различаются характером движения пробки, и в зависимости от этого подразделяются на шаровые краны с вращением пробки без подъема и с подъемом пробки в основном перед поворотом и следующим за поворотом опусканием.
Форма условного прохода у шаровых кранов тоже бывает разнообразная. Например, она может быть круглой, прямоугольной, трапецеидальной или овальной.
Материал корпуса шаровых кранов может быть самый разный: бронза, латунь, цинк, алюминий, чугун, сталь, титан, пластмасса, керамика, графит и многие другие.
Седла (гнезда) шаровых кранов могут быть металлическими, графитовыми, пластмассовыми и резиновыми.
Т.е. материал уплотнительных поверхностей различен.
Конструкция корпуса шаровых кранов бывает с параллельным разъемом, перпендикулярным, а также с наклонным к оси трубопроводной системы. Существует и вариант цельного корпуса, без разъема.
Управление шаровыми кранами может осуществляться как ручное, так и посредством электропривода, либо пневмопривода или гидравлического привода. Ручное управление возможно в шаровых кранах с малым условным диаметром. А вот когда уже требуется управлять КШ большого диаметра, да и к тому же при большом давлении рабочей среды, то тут без использования механизированного привода не обойтись.
Шаровые краны различают проходные, угловые, трехходовые и многоходовые. Это четыре вида шаровых кранов различающихся по направлению потока и числу патрубков.
В газовой и нефтяной областях промышленности кран шаровой фланцевый самый подходящий вариант. Также же существуют и другие типы соединения КШ с трубопроводом. Это может быть муфтовое соединение (хорошо подходит для систем ГВС), приварное и штуцерное.
Главный элемент шаровых кранов – это шар. Он может быть плавающий, применяется для небольших диаметров не более 200мм. И второй вид – это шар в опорах, который помогает снижать затраты на большие мощности приводных механизмов и усилия для поворота шара.
Шаровые краны могут иметь специальное назначение. К примеру, трехходовые шаровые краны для возможности переключить поток рабочей среды в несколько других направлениях, шаровые краны, имеющие обогрев корпуса и шаровые краны, позволяющие контролировать протечки.
Давление шаровых кранов может достигать 16МПа и начинаться с самого минимального. Условный проход варьируется от 10мм до 800мм и более.
Шаровые краны являются одним из самых надежных и проверенных видов запорной арматуры. Они позволяют экономить не только на обслуживании, потому что могут служить без замены несколько десятков лет, но и в плане эксплуатации очень просты. Выбрав шаровой кран известных брендов и профильных заводов-изготовителей, можно не беспокоиться за состояние трубопроводных систем, после установки в них этих шаровых кранов.
Тем более, что шаровые краны поставляются со всеми сопутствующими документами и сертификатами.
Типы шаровых кранов – типы, особенности и область применения
Область применения шаровых кранов охватывает промышленные задачи и бытовые нужды, в которых необходимо регулировать направление и напор жидкости или другой рабочей среды, таких как: газ, суспензия, вязкие смеси и жидкости. Шаровые краны разбивают потоки на несколько ответвлений или напротив, соединяют их в один общий, при этом сохраняя герметичность. Производители шаровых кранов учитывают особенности рабочей среды, с которой шаровой кран взаимодействует, приспособлены для перепадов температур и способны работать даже в суровых погодных условиях. Чтобы выбрать подходящий шаровой кран, следует разобраться в типах изделий, каждый из которых предназначен для исполнения своих задач. Ниже представлена таблица, с помощью которой легко подобрать тип крана в соответствии с вашими требованиями.
| Тип шарового крана | Особенности | Область применения | Модель, которую можно купить в магазине «Промышленная Автоматизация» |
| Цельносварные | Относятся к бюджетным вариантам;
Долгий срок службы даже при отсутствии регулярного сервисного обслуживания.
|
Теплосети; Котельные; Системы отопления | Кран шаровой фланцевый полнопроходной стальной Breeze Ду250 Ру16 |
| Разборные | Конструкция состоит из деталей, скрепленных болтом. Поставляется вместе с уплотнителем – герметиком; В случае поломки легко разобрать и провести ремонт. | Тяжелая промышленность | Кран шаровой стандартнопроходной разборной фланцевый LD 11с67п КШРФ Ру16 Ду65 |
| Полнопроходные | Простая конструкция, состоящая из стального шара, корпуса и отверстия для потока жидкости. | Канализация; Системы отопления и кондиционирования; Водоснабжение. | Кран шаровой полнопроходной латунный резьбовой Genebre 3020-02 Ру40 Ду8 |
| С плавающим шаром | Полного перекрытия можно добиться, повернув изделие на 90°.
|
Нефтехимия; Энергетика; Транспортировка газа | Шаровой кран Festo VZBF-1/2-P1-20-D-2-F0304-V15V15 Ру20 Ду15 |
| Трехходовые | Смешивают потоки и разделяют их на более мелкие ответвления; Делятся на несколько основных типов: байпасные, перебрасывающие и смешивающие. | Система теплых полов; Водоснабжение; Садовые и промышленные технологии для полива растений. | Кран шаровой трехходовой тип L латунный резьбовой Genebre 3070 Ру25 Ду32 |
| Двухходовые | Простая конструкция, обеспечивающая герметичность и плавное управление потоками и напором сред. | Не рекомендуется использовать в системах отопления, подходит для бытовых нужд и водопровода, а также для крупных инженерных сетей.
|
Приобрести шаровые краны можно в интернет-магазине «Промышленная Автоматизация». |
Выбрав подходящий шаровой кран, возникает вопрос о правильном монтаже изделия. Как установить шаровой кран читайте в этой статье на сайте магазина «Промышленная Автоматизация».
Приобрести шаровые краны можно в интернет-магазине «Промышленная Автоматизация». Специалисты отдела продаж помогут подобрать изделие, проконсультируют по возникшим вопросам и проконтролируют поставку оборудования.
Оставить заявку или получить обратную связь вы можете написав нам на [email protected] или позвонив по бесплатному номеру 8 800 550-72-52. Специалисты отдела продаж подберут оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.
Узнайте о 6 типах шаровых кранов
Шаровой кран представляет собой четвертьоборотный поворотный клапан, в котором для остановки или запуска потока используется диск в форме шара.
Он во многом напоминает пробковый клапан. Когда порт в шаре находится на одной линии, он пропускает поток, тогда как при повороте клапана на 90 градусов твердая часть шара останавливает поток.
Большинство шаровых кранов являются быстродействующими, требующими поворота рукоятки клапана на 90° для приведения в действие клапана. Но в случае клапана большого размера, требующего значительного усилия для открытия или закрытия клапана, используется привод с зубчатым приводом. При таком расположении небольшого маховика достаточно для управления довольно большим клапаном.
В этой статье я рассмотрел следующие типы шаровых кранов, которые используются в трубопроводах.
- Плавающий
- На цапфе
- 3-ходовой
- Верхний ввод
- Боковой ввод или разъемный корпус
- Трехсекционный корпус
Посмотрите это видео, чтобы лучше понять тему.
Клапан с плавающим шаром
В кране с плавающим шаром шар удерживается в заданном положении за счет прижатия двух эластомерных седел к шару.
Шарик может свободно плавать внутри корпуса клапана. Посмотрите на выделенную часть изображения и помните, что вы увидите разницу, когда я объясню клапан, установленный на цапфе.
Стержень соединен с прорезью в верхней части шара, что позволяет шару повернуться на четверть оборота (90 градусов). Вал допускает определенное боковое перемещение шара, которое создается за счет давления вверх по потоку, действующего на шар. Это небольшое боковое перемещение фактически создает нагрузку на шар, которая прижимает его к выходному седлу, улучшая герметичность клапана. Этот тип конструкции клапана способен к двунаправленному отключению. Плавающий клапан очень трудно работает, когда давление на входе высокое. Вы можете видеть изображение клапана поплавкового типа.
Посмотрите видео ниже, чтобы узнать, как работает этот поплавковый клапан.
Тест по клапанам – проверьте себя, пройдите этот тест
Шаровой кран с креплением на цапфе
Клапан с креплением на цапфе представляет собой решение проблемы чрезмерного крутящего момента, необходимого клапану плавающего типа в условиях высокого давления.
Короткий вал похож на удлинитель, известный как цапфа, установленная в корпусе. Вы можете увидеть это на изображении. В этой конструкции пар и шарик работают как единое целое. Мяч поддерживается двумя плавающими или подпружиненными седлами, которые остаются в постоянном контакте с шаром.
Изображение – TROUVAY & CAUVIN
Конструкция шаровой цапфы требовала меньшего рабочего крутящего момента. Следовательно, это уменьшает размер привода и общие затраты на клапан. Эта разница в стоимости становится важной, когда класс давления и размер клапана увеличиваются. Посмотрите видео ниже, чтобы увидеть анимацию этого типа клапана.
Посмотрите это видео, чтобы узнать, как работает шаровой кран с креплением на цапфе.
3-ходовой шаровой кран
В зависимости от ваших требований, вы можете сделать порт клапана трехходовым.
- Один вход и два распределителя
- Один вход и один выход с отводом потока
- Прямой проход без входа
Доступны три модели.
Тип порта Вентури, полный порт и уменьшенный порт. Полнопроходной шаровой кран имеет внутренний диаметр, равный внутреннему диаметру трубы. Эта конструкция позволяет выполнять очистку скребков. В типах Вентури и с уменьшенным портом порт обычно на один размер трубы меньше, чем размер линии.
Шаровой диск может быть свободно плавающим или закрепленным в корпусе клапана. Клапан со свободным плаванием известен как клапан плавающего типа, тогда как клапан фиксированного типа известен как клапан, установленный на цапфе.
Изображение – TROUVAY & CAUVIN
Типы шаровых кранов в зависимости от конструкции корпуса
Шаровые краны производятся с различными конструкциями корпуса. На основании этого клапана можно классифицировать следующим образом;
- Верхний ввод
- Боковой ввод или разъемный корпус
- Трехсекционный корпус
Полностью сварной корпус также используется для работы в условиях очень высокого давления и температуры.
Шаровой кран с верхним входом
Изображение – TROUVAY & CAUVIN
Как видно на изображении выше, снятие крышки крышки клапанов с верхним вводом обеспечивает доступ к внутренним частям клапана для сборки, разборки, ремонта или технического обслуживания без снятия клапана с трубопровода.
Шаровой кран с разъемным корпусом
В этой конструкции корпус клапана разделен на две или три части корпуса. Шар, посадочные кольца, шток и другие внутренние детали устанавливаются внутри большей части корпуса и скрепляются болтами с меньшими частями.
Клапан с разъемным корпусом, состоящий из двух частей, см. на изображении крана с плавающим шаром. На изображении ниже изображен клапан с разъемным корпусом из трех частей.
Изображение – TROUVAY & CAUVIN
Детали шарового клапана
Основными компонентами клапана являются корпус, сферический шар, пар и седла. Он может быть с металлическим седлом или с мягким седлом. Этот клапан может быть однонаправленным, двунаправленным или многонаправленным, в зависимости от количества портов клапана и количества седел клапана.
То же, что и многопортовый пробковый клапан. На изображении ниже вы можете увидеть трехходовой шаровой кран.
Применение клапана
- Он может использоваться в различных типах жидкостей в качестве двухпозиционного запорного клапана, обеспечивающего герметичное отключение.
- Может использоваться в системах с воздухом, газами и парами, а также с углеводородами.
- Клапаны с металлическим седлом могут использоваться в условиях высокого давления и температуры.
- широко используется с инструментальными трубками для соединения инструментов.
Преимущества
- Это быстро открывающийся и закрывающийся тип, обеспечивающий надежное герметичное уплотнение в условиях высокого давления и температуры.
- Он меньше и легче задвижки того же размера и номинала.
- Несколько конструкций шаровых кранов обеспечивают гибкость выбора, так что вы можете выбрать клапан, соответствующий вашим требованиям.
- Простота в эксплуатации и экономичное обслуживание.
Недостатки
- Его нельзя использовать в службах, требующих регулирования.
- В шламе или других подобных применениях взвешенные частицы могут осесть и застрять в полостях корпуса, что приведет к износу, утечке или отказу клапана.
- Из-за быстрого открытия и закрытия может возникнуть скачок давления, который может повредить оборудование, расположенное ниже по потоку.
Нажмите здесь, чтобы узнать о других типах клапанов
Вы мастер по компонентам трубопроводов?
Различные типы и их применение
На внешнем континентальном шельфе (OCS) насчитывается более 3000 объектов, занимающихся сбором и добычей нефти и газа.
Если вы инженер-нефтяник или газовик, вы знаете, что шаровые краны являются очень важными компонентами трубопроводных систем. Они используются для различных целей в нефтегазовой отрасли. Для приложений вверх по течению они контролируют поток масла.
Для среднего потока они защищают оборудование, контролируя поток газа и нефти. В нижнем течении они используются для переработки сырой нефти.
Из-за их широкого распространения в отрасли каждому инженеру важно быть знакомым с различными типами клапанов или, по крайней мере, с наиболее распространенными.
Компоненты шарового крана American
Основными компонентами шарового крана являются корпус, сам шар, пар и седла.
Шаровой кран может быть с мягким или металлическим седлом. Он может быть разнонаправленным, двунаправленным или однонаправленным — это зависит от количества портов и седел клапана. То же самое относится и к многоходовым плунжерным клапанам.
Американские шаровые краны Применение и преимущества
- Шаровые краны могут использоваться для различных видов жидкостей, в качестве двухпозиционных запорных клапанов с герметичным отсечением.
- Они применимы в воздушных, газовых и паровых системах, в дополнение к углеводородным системам.
- Полезны для подсоединения инструментов через инструментальные трубки.
- Шаровые краны с металлическим седлом используются как при высоких температурах, так и при высоком давлении.
- Шаровые краны просты в эксплуатации и экономичны.
- Множество типов и конфигураций позволяет легко подобрать шаровой кран, соответствующий вашим требованиям.
- Шаровые краны более компактны и легки, чем задвижки того же номинала и размера.
- Шаровые краны с непроницаемым для пузырьков уплотнением можно очень быстро открывать и закрывать даже в условиях высокого давления.
Ниже перечислены некоторые виды американских шаровых кранов.
1. Трехходовой шаровой кран
В зависимости от ситуации порты трехходового шарового крана можно настроить на один из трех способов:
Один вход, два распределительных;
Один вход, один выход и один отводящий поток; или
Прямой проход (без входа).
Шаровые краны American доступны в трех различных вариантах: полнопроходной, суженный и вентильный.
Полнопроходной тип имеет внутренний диаметр, равный внутреннему диаметру трубы. Это позволяет проводить скребки. В уменьшенных типах портов и портов Вентури размер порта обычно меньше размера трубы, чем размер линии.
Сферический шар внутри клапана может быть свободно плавающим или фиксированным — они относятся к плавающим и фиксированным типам соответственно. Клапан фиксированного типа иногда называют навесным шаровым краном.
2. Клапан с плавающим шаром
В кране с плавающим шаром шар удерживается на месте двумя седлами из эластомера. Между этими седлами шар может «плавать» внутри корпуса клапана.
Шток клапана соединяется с прорезью в верхней части шара. Это позволяет шару повернуться на четверть оборота, или на 90 градусов.
Вал клапана допускает ограниченное боковое перемещение шара, которое создается за счет давления вверх по потоку на шар. Это боковое движение, хотя и небольшое, оказывает на шар нагрузку, достаточную для того, чтобы прижать шар к нижнему седлу.
