Сэндвич-панели – виды, классификации, конструкция

• Главная
• Статьи
• Виды сэндвич-панелей и их классификация

Сэндвич-панели применяются для отделки жилых и коммерческих зданий. В их помощью можно быстро отделать фасад. К тому же, панели одновременно играют роль теплоизоляции. Виды готовых изделий отличаются назначением, наполнением, типом покрытия и техническими характеристиками. Это позволяет подобрать наиболее практичный вариант для отделки сооружений.

Содержание

1. Конструкция
2. Классификация сэндвич-панелей по применению
   1. стеновые
   2. кровельные
   3. акустические
3. Классификация сэндвич-панелей по материалу теплоизоляции
   1. Минеральная вата
   2. Пенополиуретан
   3. Пенополиизоцианурат
   4. Стекловолокно
   5. Пенополистирол
   6. Комбинированный теплоизолятор
4. Классификация сэндвич-панелей по типу полимерного покрытия
5. Технические характеристики покрытий
6. Виды замковых соединений
7. Где купить сэндвич-панели по цене от производителя

Конструкция сэндвич-панелей

Сэндвич-панели представляют собой пирог из трех слоев:

1. Металлический лист с покрытием, защищающим от воздействия внешней среды и коррозии.
2. Наполнитель для теплоизоляции из пенополиуретана, пенополистирола, пенополиизоцианурата или минеральной ваты.
3. Металлический лист, защищающий от воздействия влаги, а также плесени изнутри конструкции.
4. Между слоями наносится слой клея.

Классификация сэндвич-панелей по применению

Выпускаются стеновые, кровельные и акустические панели. Они отличаются высотой волны, толщиной утеплителя, видом замочного соединения. Схожи сроком эксплуатации – более 30 лет. Использование этого материала обеспечивает высокую скорость монтажа.
Ниже представлены технические характеристики сэндвич-панелей:

Вид панели	Толщина, мм кг/м²	Ширина, мм	Длина, мм	Вес с минватой, кг/м²	Вес с пенополистиролом, кг/м²
Стеновые	50-250	1000, 1150, 1200	13000 (мах)	14,0-37,4	9,6-13,1
Кровельные	50-250	1000	13000 (мах)	15,1-38,5	10,6-14,6

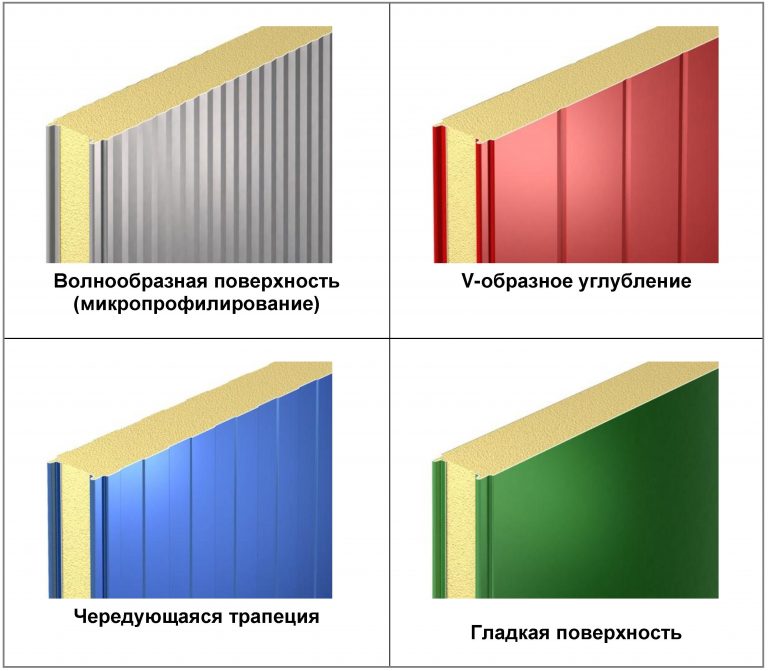

Стеновые сэндвич-панели

Предназначены для обшивки стен с наружной стороны дома, возведения стен хозяйственных построек. Также применяются в качестве внутренних перегородок. При устройстве возможна как горизонтальная, так и вертикальная раскладка плит.

Кровельные сэндвич-панели

Применяются для обшивки скатной крыши. Устанавливаются на деревянный или металлический каркас. Такой вид панелей не используется на плоских кровлях гражданских и промышленных зданий. Герметичность обеспечивается замковым соединением.

Акустические сэндвич-панели

Предназначены для гашения посторонних шумов благодаря отражению звука от металлической обшивки. Наружная часть оснащена перфорированными отверстиями определенного диаметра и качественным уплотнением стыковых участков, что обеспечивает максимальное снижение шума. Наполнением является шумоизоляционный материал с гидроизоляционной пленкой. Как правило, из них возводят экраны и ограждающие конструкции вдоль трасс или создают перегородки в цехах с повышенной шумностью.

Классификация сэндвич-панелей по материалу теплоизоляции

В качестве теплоизоляционного наполнителя используется минеральная вата, пенополиуретан, пенополиизоцианурат, стекловолокно, пенополистирол, комбинированный теплоизолятор. Соединение листов металла и наполнителя выполняется с помощью полиуретанового клея. Далее – подробнее свойствах каждого типа наполнителя.

Минеральная вата

Представляет собой материал с волокнистой структурой из расплавов силиката, полученных путем обработки горных и шлаковых пород. Это один из самых распространенных теплоизоляторов. Основным свойством ваты является огнеупорность (класс НГ – негорючий). Из недостатков выделяется склонность к насыщению влагой, что требует обязательной гидрозащиты, при этом гигроскопичность составляет 0,2-2%. Из-за быстрого водонасыщения теплоизоляционные качества снижаются в несколько раз, поэтому защитой выступают металлические листы.

Преимущества:

• Высокая тепло- и звукоизоляция
• Экологичность, не выделяет токсичных веществ под воздействием внешних факторов или огня
• Нулевая усадка, поэтому при эксплуатации не теряет первоначальных размеров
• Устойчивость к колебанию температур и коррозии, что защищает металлические покрытия, контактирующие с ватой
• Простота монтажа и обработки

Недостатки:

• Потеря теплоизоляционных свойств,в случае долгой эксплуатации без возможности их восстановления
• Чрезмерная паропроницаемость, способствует расслоению структуры минваты
• Возможность монтажа только в ясную погоду без осадков
• Большой вес. На примере здания размерами 20×40×6 м, минвата толщиной в 10 см увеличивает нагрузку на основание до 5 т, что в сравнении пенополистиролом или пенополиуретаном значительно больше
• Во время работы требует использования респиратора, так как отслоившиеся волокна способны причинить вред здоровью работника

Пенополиуретан

Сэндвич-панели, наполненные пенополиуретаном, легко обрабатываются и не создают мусора в процессе монтажа. Пенополиуретан (ППУ) – один из самых эффективных материалов, так как его теплопроводность практически нулевая: 0,02 Вт/м•°C. Материал обладает гидроизоляцией, поскольку его поры закрыты на 99%. Недостаток — высокая горючесть (класс Г2 – легко сгораемый).

Среди преимуществ — ППУ обладает стойкостью к механическим и термическим деформациям. Достаточная прочность, не требует создания дополнительных опорных конструкций. ППУ стоек к воздействию биологических микроорганизмов, агрессивных компонентов и осадков, коррозионным процессам. Легко обрабатывается и не создает мусора в процессе монтажа. Также полиуретан обладает высокой адгезией с любыми видами материалов от камня до металла. К недостаткам кроме горючести считается лишь дороговизна, что ощутимо при работе с большими объемами.

Пенополиизоцианурат

Данный вид является усовершенствованным вариантом пенополиуретана, так как кроме всех ранее перечисленных достоинств добавляется еще и стойкость к огню. Изготовление материала проводится на основе полиола и изоцианурата в пропорции 1:2. Такое соединение подвергается полимеризации под воздействием высоких температур или открытого пламени. Следствием этого является образование углеродной матрицы с высокопрочными связями.

Преимущества:

• Имеет наименьший показатель теплопроводности – 0,01-0,02%
• Не имеет усадки, устойчив к деформациям различного происхождения
• Эластичность, что упрощает работу с ним
• Высокое сцепление со стеклянными, металлическими, каменными и бетонными поверхностями на протяжении всего срока эксплуатации
• Высокая несущая способность и долговечность
• Устойчивость к внешним факторам, агрессивным средам и компонентам

Недостатки:

• Подверженность воздействию ультрафиолетовых лучей и атмосферным осадкам
• Высокая стоимость материала

Стекловолокно

В обиходе строителей также может называться стекловатой. Представляет собой волокнистый материал, схожий по техническим показателям и способом изготовления с минеральной ватой. В его основе присутствуют минеральные волокна, которые посредством связи между собой образуют эластичные плиты. Прочность обеспечивается за счет большой длины и толщины этих ворсинок.

Волокно устойчиво к химическим реагентам и явлениям, при этом не содержит в составе токсичных и вредных веществ. Обладает достаточной долговечностью и стойкостью к вибрационным и динамическим воздействиям. Благодаря небольшой массе стекловаты, монтаж проводится без особых трудозатрат и усилий. Класс горючести составляет НГ-Г1, то есть плавится при температуре более 500°C, при плотности 40 кг/м³.

К недостаткам относится повышенное водонасыщение (до 150 % от массы). При устройстве в лежачем положении материал способен слеживаться на 25% от общей толщины. Также подвергается деформациям при воздействии температуры до 400°C, а после начинает интенсивно спекаться. Если стекловата не защищена от ветровой нагрузки, то волокна выветриваются, и при контакте с телом может вызывать раздражение и зуд. На основе этих факторов материал редко применяется для наполнителя в сэндвич-панелях.

Пенополистирол

Утеплитель широко используется в стеновых и кровельных панелях благодаря высокому показателю теплоизоляции. Его долговечность обуславливается стойкостью к биологическим воздействиям и химикатам, а также абсолютной водонепроницаемостью. Так как плиты имеют внешние металлические слои, пенополистирол защищён от пагубного воздействия ультрафиолета. Класс горючести материала – Г4 (легковоспламеняющийся).

Преимущества:

• высокая звуко- и теплоизоляция
• стойкость к внешним воздействиям различного происхождения
• сохранение технических свойств при прямом контакте с жидкостями
• неподверженность деформациям при повышении температуры, сохранение первоначальных размеров
• легкость, что снижает трудозатраты при установке панелей
• высокое сцепление с любыми материалами и покрытиями
• экологичность
• возможность монтажа и эксплуатации в зимнее время

Недостатки:

• разрушается под воздействием ультрафиолетовых лучей
• размягчается и дает усадку при температуре более 1000 градусов по Цельсию
• горюч, способствует распространению огня
• подвергается нападению птиц и грызунов

Комбинированный теплоизолятор

В данном случае наполнитель представлен несколькими материалами, например, пенополистирол и базальтовая вата. Они размещаются послойно между обшивочными листами. Проклейка выполняется полиуретановым клеем. Таким образом, первый элемент придает достаточную прочность и теплоизоляцию, а второй – стойкость к открытому огню.

Классификация сэндвич-панелей по типу полимерного покрытия

Сэндвич-панели обрабатываются специальным покрытием, защищающим верхние слои от воздействия окружающей среды и механических факторов.
Можно купить сэндвич-панели, с покрытием:

• Полиэстер (PE)
  — широко распространен благодаря высокой твердости при толщине 25 мкм, формуемости и сравнительно небольшой стоимости. Используется в любых климатических условиях и рекомендуем для изделий, применяемых как перегородки или конструкции внутри зданий. Обладает стойкостью к температуре до 120 Цельсия. В процессе нанесения может иметь матовое или глянцевое покрытие.
• Полидифторионад (PDVF) — толщина 25 мкм, термостойкость варьируется в диапазоне от -60 до 120 Цельсия. Основным преимуществом компонента является высокая устойчивость к механическим воздействиям, химическим реагентам, коррозионным процессам.
• Пурал (Pural) — изготавливается на основе полиуретана, придает панели матовую тисненую поверхность. Обладает устойчивостью к ультрафиолетовым лучам, агрессивным соединениям и щелочам, коррозии, температурным перепадам. Сэндвич-панели с таким компонентом устанавливаются внутри или снаружи здания.
• Пластизоль (PVC) — материал состоит из пластификаторов и поливинилхлорида (ПВХ). Обозначается PVC с числом, например 200 (мкм), указывающим на толщину слоя. При нанесении отмечается высокая формуемость, а при эксплуатации пластизольное покрытие сопротивляется деформациям, царапинам, разрушению при вальцовке, ржавчине. Применяется для внутренних, а также наружных работ.

Технические характеристики покрытий

Название	Толщина, мкм	Температура (min), °C	Температура (max), °C	Радиус изгиба (min)	Стойкость к коррозии, часов	Стойкость к УФ-лучам, от 1 до 5 баллов
PE	25	-10	120	3xt	500	2
PDVF	25	-60	120	1xt	1000	5
Pural	50	-15	120	1xt	1000	4
PVC	180-200	10	60	0xt	1000	3

Классификация сэндвич-панелей по виду замковых соединений

Стеновые сэндвич-панели при монтаже соединяются посредством таких видов замков:

Кровельные плиты оснащены другими замками:

Где купить сэндвич-панели по цене от производителя

Купить сэндвич-панели можно в компании «МРС». У нас собственное производство площадью 5 000 м2. Для изготовления панелей используем исключительно сертифицированный металл российского производства. Не сотрудничаем с посредниками, потому устанавливаем низкие цены. Сэндвич-панели от производителя «МРС» имеют срок службы до 30 лет. Товар соответствует стандартам качества. По Липецку и Липецкой области работает собственная служба доставки компании. Возможна отправка товаров в другие регионы России. Минимальный срок выполнения заказа – 1 день.

✏Основные виды сэндвич-панелей для строительства — Статья

Строительство  из сэндвич панелей является на сегодняшний день очень популярным и востребованным. Два листа из жесткого материала (обычно используется металл, ПВХ, ДВП) с находящимся посередине утеплителем – такова упрощенная конструкция сендвич-панелей. Все составляющие «компоненты» сэндвич панели способом горячего прессования соединяются между собой. Панели применяют в качестве внутренних перегородок и наружного ограждающего материала.

В зависимости от прямого назначения, выделяют следующие виды сэндвич-панелей: кровельные сэндвич-панели и стеновые. Рассмотрим более подробно стеновые панели.

Благодаря данной разновидности стройматериала двухсторонняя сэндвич-панель становится возможным сооружение в минимальные сроки быстровозводимых зданий.

Основные преимущества панелей стеновых:

• невысокая себестоимость строительства;
• пожарная безопасность;
• высокие свойства теплоизоляции;
• продолжительный эксплуатационный срок;
• экологическая безопасность и, соответственно, безопасность для человеческого здоровья;
• высокая скорость и простота монтажа.

Все вышеперечисленные свойства строительного материала заказ сэндвич-панелей позволяют им завоевывать с каждым годом все большую популярность среди компаний-застройщиков. Различные виды сэндвич-панелей используются в любых климатических зонах России. При более низком температурном режиме эксплуатации просто варьируется количество утеплителя между листами металлического проката.

Монтаж металлоконструкции для строительства зданий не доставляет больших трудностей, если его выполнять в соответствии с определенной инструкцией.

Конструкция стеновой (наружной) сэндвич-панели включает в себя 3 слоя: между двумя листами металла фиксируется слой утеплителя на основе базальтовой минваты. Количество утепляющего материала, как уже говорилось выше, определяется в соответствии со сложившимися температурно-погодными эксплуатационными условиями.

Такая многослойность конструкции наружной сэндвич-панели предопределяет высокие параметры шумопоглощения и теплоизоляции.

Кровельный вид металлические сэндвич панели был разработан с целью упрощения, ускорения проведения монтажных работ для сооружения кровли. Конструкция профиля кровли  из сэндвич панелей не позволяет накапливать массу снега на крыше. Таким образом, срок эксплуатации здания заметно возрастает. Такая облицовка сэндвич-панелями отличается устойчивостью к воздействию кислотных, щелочных осадков, а также прямых солнечных лучей.

В процессе эксплуатации кровельного стройматериала сэндвич-панели не требуется проведение ремонта и какого-либо дополнительного обслуживания. Благодаря свойствам инертности утеплителя к биологическому или химическому воздействию и обладанию покрытием металлопроката антикоррозийных свойств, строительный материал сэндвич-панели на протяжении всего эксплуатационного периода не подвержен коррозийным процессам.

Облицовка сэндвич-панелями кровельного типа не доставляет трудностей и не требует техобслуживания. Применяя в строительстве кровельные сэндвич панели, искореняется потребность использования дополнительных теплоизоляционных материалов, а это позволяет сэкономить не только финансовые средства, но и время. Отвод воды от узла стыков обеспечивает надежное механическое соединение.

Монтаж кровельных сэндвич панелей следует за монтажом стеновых панелей. Для начала проведения монтажных работ необходимо проверить наличие крепежных и уплотнительных материалов на строительной площадке. Кроме того, следует проверить ровность поверхности цоколя и его прямолинейность.

Для подъема панелей типа сэндвич используют определенные монтажные устройства и предназначенную для этого страховочную ленту.

Типы сэндвич-панелей

Сэндвич-панели

С пенополиуретаном, обладающим в два раза большей энергоэффективностью, чем полистирол, и этот тип относится к категории лучших сэндвич-панелей по механическим и термическим свойствам. Используемый изолятор представляет собой жесткий полиуретановый тип, закрытый от структуры ячейки и вставленный в ячейку с газом (закрытоячеистая), что ставит эту полиуретановую структуру в ряды лучших теплоизоляторов, таких как сэндвич-панели с толщина 4 см эквивалентна одной Стена толщиной 50см не имеет теплоотдачи из кирпича и камня, а звук также является хорошей звукоизоляцией

Виды сэндвич-панелей делятся на следующие виды по материалу теплоизоляционного материала:

• Сэндвич-панели на полиуретане
• Полистирольные сэндвич-панели
• Сэндвич-панели каменная вата
• Виды сэндвич-панелей: 9001 0

1 — Потолочная сэндвич-панель

Кровельная сэндвич-панель – один из видов сэндвич-панелей, состоящий из двойного слоя листа, утепленного пенополиуретаном. За счет ступенчатого (верхнего трапециевидного) верхнего листа потолочной панели есть возможность прокаливания и герметизации потолка. Прежде чем использовать потолочную панель, сначала необходимо установить гаттеры (кровли), а затем покрыть потолок, а после завершения потолка промывочные листы используются для отделки работ.

Сэндвич-панели изготавливаются толщиной 4, 5, 6, 8, 10, 12 и 15, и внешний вид панели этого типа лучше всего достигается за счет герметизации. Этот тип сэндвич-панелей широко используется в потолке здания, на заводе, в спортивном зале, на парковке, на крыше здания и т.д.

• Этот вид сэндвич-панелей является одним из видов сэндвич-панелей для использования на потолке. В этом типе панели представляет собой трапециевидный лист и желобчатый лист. Благодаря трапециевидным ступеням и способу проема, он позволяет проникновению воды внутрь, чтобы произвести, во-первых, листы открываются и выравниваются полностью автоматизированной плоской плитой, а затем формуются на профилегибочной машине и, в соответствии с заданного дизайна, равномерно заливается между двумя листами пенополиуретана и после запекания получается окончательная форма сэндвич-панели. .
• Модель: трапециевидный лист
• Толщина: 4,5,6,8,10 см
• Ширина: 107 см фиксированная 107 см
• Длина: от 1 до 12 метров

2 сэндвич-панели промышленные гвозди и т.д …

Стеновая сэндвич-панель для использования в стенах промышленных ниш, мастерских стен и интерьера, офисных и жилых перегородок от 4 до 6 см. Два типа алюминиевых листов оцинкованы, и, создавая на них канавку, сила давления может быть максимально благоприятной. Подобрал

Стеновая панель сэндвич спроектирована таким образом, чтобы иметь отражение на стороне ширины одной стороны, а другая сторона имеет выпуклость и вершину, что приводит к блокировке и наложению краев друг на друга для соединения винтовой конструкции. Существующие сэндвичи с толщиной стенки варьируются от 4 до 20 сантиметров в зависимости от типа выбора и выбора клиента.

Сэндвич-панель со скрытыми винтами выполняется из-за ее особой физики, которая не идентифицирует ни один из винтов после установки и придает лучший вид корпусу или заводскому виду.

Типы настенных сэндвичей Компания: DND Smooth-RPO Полые шурупы-Нет RP1 Полый шуруп Micro-Vio-RP2 Полые стяжки-RP3 Полые шурупы

3- Охладитель сэндвич-панелей

сэндвич-панели толщиной 8 см и 10 см и 12 см и 15 см. В холодном помещении в стенах и потолках используются более холодные панели. Этот вид сэндвич-панелей, как и стеновая сэндвич-панель, крепится как ползунок и подушка. Этот тип панелей является лучшим вариантом для холодного хранения из-за самого низкого коэффициента теплопередачи.

Для надежной и оптимальной защиты продуктов при низких температурах используются холодильные камеры; Его можно использовать при очень низких температурах. Между использованием подходящего покрытия для стен и потолков лучше всего подходит использование сэндвич-панелей из полиуретана.

Сэндвич-панель холодильника используется для использования на потолке или холодной стене дома, а благодаря своим орбитальным и переносным характеристикам площадь поперечного сечения имеет наименьшую тепло- и звукопроницаемость, что является лучшим вариантом для изготовление холодильника.

4- Чистые помещения Сэндвич-панель

Сэндвич-панель Чистое помещение, состоящее из гладких сэндвич-панелей с двойными стенками, также является флуоресцентным и обладает высокой устойчивостью к коррозии. Из-за его поверхностного уровня и других свойств на нем возможно скапливание пыли, микробов и бактерий до минимума, а при толщине от 4 до 15 см, с двусторонним аллюминговым листом или двойным листом, оцинкованным листом с листом толщиной 0,6 или 0,7 мм для операционных больниц, аптек, вакцинных заводов, продовольственных магазинов, лабораторий и цехов по производству медицинского оборудования.
