GEA использует различные типы ребойлеров для ввода энергии в ректификационные колонны. Выбор подходящего типа зависит от связанных параметров процесса и продукта.

Выпарной аппарат с падающей пленкой жидкости в качестве ребойлера обеспечивает облегченную регулировку, быстрый запуск и остановку колонны из-за ограниченной способности удерживать жидкость.

Он также подходит для работы с очень незначительной разницей температур.

Поэтому ребойлеры с падающей пленкой используются для чувствительных к температуре продуктов и особенно подходят для энергосберегающих процессов многоступенчатой дистилляции.

Ребойлеры с принудительной циркуляцией используются для нагрузки при нагреве в ребойлере, когда вязкие и (или) сильно загрязненные среды могут быть в кубовом продукте.

Высокие скорости жидкости в трубах и возникающие в связи с этим усилия сдвига гарантируют, что этот тип теплообменника работает в оптимальном диапазоне рабочих характеристик, обеспечивая минимальное загрязнение. Выбор насоса влияет на производительность и эффективность. Ребойлеры с принудительной циркуляцией могут быть предназначены для горизонтальной или вертикальной установки.

Термосифонный ребойлер наиболее привлекателен с учетом инвестиционных и эксплуатационных затрат, но требует очень стабильных условий технологического процесса и допустимых высоких перепадов температур.

Из-за своих требований, предъявляемых к процессу, он имеет ограниченное применение. В современных концепциях энергосбережения с установками многоступенчатой дистилляции термосифон, как правило, используется редко.

Связанные продукты

Skid Mounted Distillation Units

The fabrication of compact skid mounted units for smaller product quantities has several advantages for our client.

Дистилляционные установки с подогревом MVR / TVR

При тепловом повторном сжатии паров для повышения уровня температуры потоков пара в установке применяются струи пара. Затем с помощью конденсации этих усиленных потоков происходит нагрев или испарение технологических потоков пониженной температуры. Таким образом обеспечивается минимальный уровень потребления пара.

Многоступенчатые дистилляционные установки

Основным оборудованием среди широкой номенклатуры продукции для дистилляции является многоступенчатая система вакуумной ректификации и ректификации при избыточном давлении. Конструкция во многом определяется характерными свойствами подачи и конкретными требованиями конечного продукта.

Обезвоживание и очищение

Если требуется чистота продукта, превосходящая допустимые концентрации путем ректификации, может применяться одна из следующих технологий: Технология молекулярного сита, дистилляция с носителем и испарение через гидрофильные мембраны.

Тарельчатые и насадочные колонны

Колонны образуют основу любой дистилляционной установки.

Установки периодической дистилляции

Установки периодического действия позволяют осуществлять дистилляцию и ректификацию разнообразных продуктов или смесей из нескольких компонентов в одной установке. Это универсальный эксперт в сфере дистилляции.

Service products

GEA SAFEXPERT®

Безопасность продуктов питания и качество продукции имеют основополагающее значение для деятельности вашей компании. Вы обязательно справитесь с этой задачей и защитите свой бренд с помощью SAFEXPERT® от GEA.

Узнайте подробнее об обслуживании от компании GEA

Скачайте документы по теме ниже:

All languages{{item.facetValue}}

All document types{{item.facetValue}}

• {{download.title}}

  {{download.documentType}}{{download.binaryType}} {{bestSize(download.fileSize)}}загрузка

Найти больше

Filter downloads

All languages{{item.facetValue}}

All document types{{item.facetValue}}

GEA Insights

История

Вывод белков растительного происхождения на новый уровень

История

Reducing food waste and wastewater

• 28
  НОЯ
• 08
  ДЕК

Торгово-промышленная выставка

Fi Europe 2022

Paris, France

См. больше

Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Ребойлеры

это теплообменники, расположенные вблизи днища колонны регенерации ( или дистилляции), предназначенные для выпаривания части физических или химических растворов с помощью пара. Выпаренный раствор представляет паровое орошение. Ребойлеры Кетла это трубчатые горизонтальные теплообменники, которые имеют обширную паровую камеру, позволяющую разделить произведенный пар и жидкость.  [1]

Коэффициент теплоотдачи при пузырьковом кипении воды 1см. ( 3 1.  [2]

Ребойлеры с вынужденной циркуляцией ( рис. 6) могут быть в вертикальном или горизонтальном исполнении с ки-пгпнем, как правило, в трубах. Циркуляция обеспечивается мощным насосом и может быть прекращена полностью с помощью клапанов в соединительном трубопроводе.  [3]

Коэффициент теплоотдачи при пузырьковом кипении воды 1см. ( 3 1.  [4]

Вертикальные термосифонные ребойлеры с кипением в межтрубном пространстве аналогичны вертикальным с кипением в трубах, но процесс кипения осуществляется в межтрубном пространстве ( рис. 5), где должны быть предусмотрены перегородки, которые обеспечивают ( насколько это возможно) продольную ориентацию потока и минимальные потери. Для предотвращения вибрации рекомендуются использовать трехссгментные перегородки или дистянциоиирующие решетки.  [5]

Коэффициент теплоотдачи при пузырьковом кипении воды 1см. ( 3 1.  [6]

Такие ребойлеры могут использоваться в специальных случаях, когда желательно применять принцип термосифона, но неэкономично размещать греющую среду под кожухом.  [7]

Коэффициент теплоотдачи при пузырьковом кипении воды 1см. ( 3 1.  [8]

Эти ребойлеры иногда обеспечивают единственный экономичный способ осуществления кипения сильно загрязненных вязких жидкостей. Отложения могут быть сведены к минимуму, если поддерживается достаточно высокая скорость ( 5 — 6 м / с) и испарение достаточно мало.  [9]

Зависимость скорости.  [10]

В ребойлере раствор нагревается до 145 — 150 С. Из кубовой части отпарной колонны образовавшиеся пары поднимаются вверх, а регенерированный раствор направляется в теплообменники 2, где отдает свое тепло насыщенному раствору и с температурой около 70 С поступает в емкость регенерированного раствора, а затем насосом подается в абсорбер.  [11]

Типичная схема защиты канала и концов труб латунного трубного пучка охладителя или конденсатора при работе с морской или соленой водой.  [12]

В выпарных ребойлерах мельхиор будет успешно работать при условии, что в окружающей среде будет отсутствовать кислород или сера. Для охладителей и конденсаторов, работающих на морской воде, используется также алюминиевая бронза ( 95 Си — 5 А1), и в особенности, когда температура охлаждающей воды выше нормальной. Во всех случаях применения медных сплавов необходимо избегать появления гальванических пар.  [13]

Стабилизатор высокого давления.  [14]

Теплообменники, ребойлер

и холодильники, применяемые на стабилизационных установках, устройству от аппаратуры газоулавливающих установок.  [15]

Страницы:      1    2    3    4    5

Термосифонный ребойлер — Мир химического машиностроения

T Гермосифонный ребойлер:- Ребойлер представляет собой оборудование, которое устанавливается вместе с дистилляционной колонной и предназначено для преобразования жидкости, поступающей из нижней тарелки дистилляционной колонны, в пары. Затем эти пары возвращаются в дистилляционную колонну. Ребойлер по сути является теплообменником.

Термосифонный ребойлер

Название термосифон состоит из двух слов; «термо» означает тепло, а «сифон» означает перенос жидкости из одного места в другое посредством всасывания или погружения. В термосифонных ребойлерах естественная циркуляция достигается за счет использования разности плотностей между жидкостью нижней части колонны ребойлера и парожидкостной смесью на выходе из ребойлера для обеспечения достаточного напора жидкости для подачи нижней части колонны в ребойлер.

• Вертикальные термосифонные ребойлеры.
• Горизонтальные термосифонные ребойлеры.

1. Вертикальные термосифонные ребойлеры

Вертикальные термосифонные ребойлеры

Вертикальный термосифонный ребойлер состоит из одноходового пучка труб и закрыт кожухом TEMA E. Пучки труб располагаются вертикально так, чтобы ось трубы была перпендикулярна земле. Жидкость, подлежащая кипячению, обычно протекает через трубку. Нагревательная жидкость обычно проходит через кожух, роль нагревающей жидкости заключается в обеспечении энергией кипящей жидкости, так что часть жидкости, протекающей по трубам, испаряется. Затем двухфазная жидкость поступает в дистилляционную колонну, где она разделяется.

Жидкость в колонке обычно поддерживается на уровне, близком к трубной решетке, для обеспечения достаточного статического напора. При работе в вакууме уровень жидкости поддерживается на уровне 50-70% высоты трубы, чтобы уменьшить повышение температуры кипения жидкости, подаваемой в ребойлер.

Преимущества вертикального термосифонного ребойлера

• Эти ребойлеры могут быть прикреплены непосредственно к колонне, что минимизирует стоимость опорной конструкции и трубопроводов, а также экономит часть площади участка.
• Достигаются относительно высокие скорости, что помогает свести к минимуму загрязнение.
• Электронные оболочки TEMA относительно недороги.

Недостатки вертикального термосифонного ребойлера

• Из-за большого статического напора температура кипения повышается.
• Вертикальная конфигурация усложняет обслуживание.

2. Горизонтальный термосифонный ребойлер

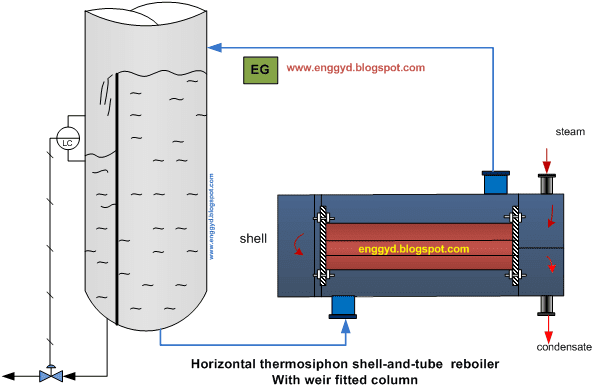

Горизонтальный термосифонный ребойлер
