Монтаж терморегулятора
Монтаж не представляет собой сложный процесс, но требует навыков обращения с электропроводкой. Все операции по подключению термостата к электросети производитель термостатов рекомендует выполнять только квалифицированному электрику. Данный раздел наглядно покажет вам, как установить терморегулятор своими силами.
Напоминаем, что установка происходит в монтажную коробку европейского формата, габаритами 48х48х25, таким образом, терморегулятор может располагаться в одном ряде с розетками, выключателями или иными функциональными устройствами соответствующих размеров.
Терморегулятор монтируется и подключается после установки и проверки нагревательных секций, предназначен для внутреннего монтажа (в стене). Имеет:
- Выключатель (верхнее положение – включение, нижнее – выключение).
- «Колесо» регулировки температуры (поворот по часовой стрелке увеличивает температуру поддержания, против – уменьшает).
- Светоиндикатор состояния системы обогрева (горящий светодиод показывает включенное состояние).
Подготовить отверстие в стене по размеру распаечной коробки и штробу под гофротрубку с датчиком пола.
Поместить в отверстие монтажную коробку. Подвести к коробке провода питания нагревательной секции.
Закрепить заднюю панель терморегулятора.

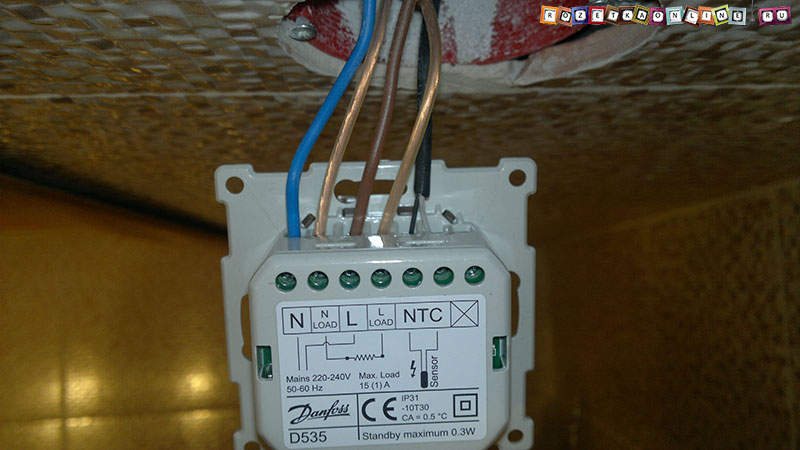

Выключатель терморегулятора должен находиться в положении «0» (выключено). Выполнить соединения по приведённой схеме.
Надёжно затянуть клеммные соединения.
Снять ручку регулировки температуры, осторожно поддев её отверткой. Отвернуть винт крепления лицевого обрамления и снять его. Установить терморегулятор в распаечную коробку и зафиксировать его винтами по периметру.
Установить лицевое обрамление прибора и закрепить его винтом.
Шлицевой отверткой аккуратно повернуть ось потенциометра по часовой стрелке до упора. Повернуть ручку так, чтобы маркировочное пятно находилось напротив светодиода, и установить ручку.
Для включения терморегулятора установите флажок выключателя в верхнее положение (1), затем поверните ручку регулировки температуры по часовой стрелке до упора.
При этом должен загореться светодиод, индицирующий включенное состояние системы обогрева. После достижения комфортного уровня температуры (при первом включении может потребоваться до 3-х суток) поверните ручку регулировки температуры против часовой стрелки до момента выключения обогрева (при этом светодиод гаснет).Помните, что датчик температуры теплого пола устанавливается при помощи гофротрубки для того, чтобы в случае его выхода из строя, процесс замены датчика занял не более нескольких минут и не потребовал вскрывать покрытие пола.
Если статья не раскрыла каких-либо аспектов процесса установки терморегулятора, задайте ваш вопрос нашему онлайн-консультанту, и мы с удовольствием ответим на него!
Благодарим Вас за выбор торговой марки «INTERMO», надеемся, что работа терморегулятора оставит только приятное впечатление!
Установка терморегулятора E 51.716
Подключение терморегулятора Е 51.716
Определите место установки терморегулятора.
Высота установки 0,3…1,2 м от уровня пола, рекомендуется располагать рядом с розетками.
1. Подготовьте отверстия диаметром 68 мм и глубиной 60 мм в стене.
2. Установите монтажную коробку в стене и закрепите её.
3. Подведите питающие провода от щитка, монтажные концы системы обогрева «теплый пол» и датчика температуры к монтажной коробке.
4. Кратковременно подайте напряжение на питающие провода и определите фазный провод, пометьте его. Отключите питание 220В.
5. Присоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора Е 51.716.
• питающий провод:
— «фаза» на клемму №1
— «ноль» на клемму №2
• нагрузку (тёплый пол)
— на клеммы №3
— на клеммы №4
• датчик температуры
— на клеммы №6
— на клеммы №7
Внимание! Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции.
Пользуйтесь услугами специалистов.
6. Закрепите терморегулятор для теплого пола в монтажной коробке.
7. Подайте напряжение на терморегулятор.
Включение терморегулятора Е 51.716
Терморегулятор Е51.716 имеет большой информативный жидкокристаллический экран на который выводится вся нужная информация (время, температура, программа …).
1. Нажмите кнопку включения терморегулятора «»
2. Настройка времени.
Для перехода в режим установки времени одновременно нажмите и удерживайте в течении нескольких секунд две левые кнопки. Нажатием кнопок «» или «» выставите время.
3. Ручной режим «»
Нажатием кнопок «» или «» выставите температуру.
Терморегулятор постоянно поддерживает заданную Вами температуру. Все программы установки не действуют.
4. Программируемый режим «»
Терморегулятор работает автоматически по заданным температуре и времени. Сутки разделяются на шесть периодов.
Выбор соотношения рабочих и выходных дней: 5/2, 6/1, 7
5. Комфортный режим «» и «»
Температура может быть временно изменена для текущего периода суток.
При наступлении следующего периода терморегулятор самостоятельно вернется из комфортного режима в программируемый.
Внимание. Переход из ручного в программируемый и обратно осуществляется нажатием кнопки меню «»
Для перехода в режим программирования нажмите и удерживайте 5 сек кнопку «»
Для перехода в расширенное меню нажмите одновременно и удерживайте 5 сек кнопки «» и «».
6.Функция блокировки кнопок терморегулятора
Нажмите одновременно кнопки «» и «» и удерживайте в течении 5 сек.
Выключение терморегулятора для теплого пола Е 51.716
Нажмите кнопку включения терморегулятора «»
Уход за терморегулятором
Терморегулятор для теплого пола Е 51.716 не требует дополнительного обслуживания.
Просто относитесь к нему бережно. Не допускайте грубого механического воздействия на поверхность регулятора, ровно, как и контакта с кислотами, растворителями и щелочами.
Содержите терморегулятор в чистоте, не допускайте попадания загрязнений, жидкостей и насекомых.
Может пригодиться
- Терморегулятор E 51.716
- Как установить датчик температуры теплого пола
Контроллер предельной температуры Термостат Автоматическое переключение тепла и холода с зуммером для настройки сигнализации высокого и низкого уровня
Этот мини-регулятор температуры подходит для любого проекта или системы, требующей контроля температуры между нагревом и охлаждением автоматически.
Подходит для всего оборудования, требующего контроля нагрева и охлаждения при этом в диапазоне от -50 до 110 °С. Он поставляется с Audible Звуковой сигнал и датчик температуры Water Proof.
Мы поставим регулятор температуры на 110 В или 220 В.
версии, основанные на напряжении вашей страны. Например, если вы
клиенты из США, Канады, Мексики, Японии, Венесуэлы и Тайваня, мы
будет поставлять версии на 110 В. Для клиентов из Европы, Австралии, Новой Зеландии,
в большинстве азиатских стран, Южной Америки и Африки мы поставляем версии на 220 В.
Особенности :
- Миниатюрный и легкий дизайн
- Простая настройка
- Большой и четкий ЖК-дисплей
- Диапазон температур (-50 ~ 110 °С)
- Двойной нагрев и охлаждение функция с автоматическим переключателем
- Автоматический перегрев сигнализация
- Автоматическая сигнализация датчика
- Контроль температуры с помощью установка заданного значения температуры и другого значения
- Калибровка температуры
- Выход управления охлаждением защита от задержки
- Схема подключения для установка включена
Технические характеристики :
- Диапазон измерения температуры: -50 ~ 110 °С
- Диапазон регулирования температуры: -50 ~ 110 °C (регулируемый)
- Контроль температуры разница: 0,3 — 10 °C (регулируемая)
- Разрешение: 0,1 °C
- Точность: ± 1 °C
- Датчик: Датчик NTC
- Задержка ошибки датчика: 1 минута
- Мощность контактов реле
(Обогрев): 10 А (макс. )
- Мощность контактов реле (Охлаждение): 10 А (макс.)
- Задержка защиты компрессора время: 1 ~ 10 минут (настраивается)
- Температура хранения: -30 ~ 75 °С
- Рабочая относительная влажность: 20 ~ 85 % (без конденсата)
- Тревожный выход: Зуммер
- Источник питания: 100 ~ 120 В переменного тока , 50/60 Гц
- Потребляемая мощность: < 3 Вт
- Длина кабеля: 3 м (10 футов)
- Размеры изделия: прибл. 75 (Ш) x 86 (В) x 35 (Г) мм (2,95’ x 3,39’ x 1,38’ дюйма)
- Вес изделия: 180 г
)Этот артикул включает :
- 1 мини-температура Контроллер
- 1 х Водонепроницаемая температура зонд с кабелем
- 1 x Руководство по эксплуатации
Схема ручной и подключения
W1209 12V -50 ° до 110 ° C Цифровой модуль температуры термостата Установка и инструкции по эксплуатации Envistia.
цифровой модуль управления температурой термостатаW1209 — недорогой, но очень функциональный контроллер термостата. Этот модуль интеллектуально управляет питанием большинства типов электрических устройств на основе температуры, измеряемой входящим в комплект высокоточным дистанционным датчиком температуры NTC.
Охладитель, нагреватель или вентилятор подключаются к источнику питания через контакты реле K0 и K1, а уставки включения/выключения температуры программируются в W1209 с помощью встроенных кнопок Set, увеличения и уменьшения и дисплея. Затем контакты реле размыкаются и замыкаются, действуя как выключатель питания для охладителя/нагревателя, в зависимости от температуры, измеренной датчиком температуры NTC (входит в модуль) и заданных значений, запрограммированных в W1209.контроллер. 3 переключателя используются для настройки параметров, включая температуру включения и выключения. Встроенное реле может переключать до 125 В переменного тока или 14 В постоянного тока при 20 А.
Температура отображается в градусах Цельсия на 3-разрядном дисплее, а текущее состояние реле — на встроенном светодиоде.
Обратите внимание, что питание должно быть подключено к контактам реле K0/K1, реле не подключено к вспомогательному питанию 12В. Если ваше устройство работает от сети 12 В, для обоих устройств можно использовать один и тот же источник питания (см. второй чертеж межсоединений ниже), в противном случае для питания вашего устройства следует использовать отдельный источник питания, как показано на приведенном ниже чертеже межсоединений.
Чертеж соединений при использовании источника питания 12 В постоянного тока для питания W1209 и отдельного источника питания для питания нагрузки:
Чертеж соединений при использовании одного источника питания 12 В постоянного тока для питания W1209 и нагрузки:
Использование W1209 с аккумулятором 12 В и генератором или генератором
Максимальное входное напряжение поддержки не должно превышать 12 В.
В таких приложениях, как автомобиль или дом на колесах, где напряжение аккумуляторной батареи может превышать 12 В, схема регулятора, такая как 1N5349Стабилитрон и последовательный резистор в диапазоне 20 Ом 1 Вт должны использоваться для ограничения напряжения до 12 В. На приведенной ниже схеме показано, как должны быть подключены резистор и диод:
Все настройки программы хранятся в энергонезависимой памяти и сохраняются при отключении питания от модуля.
W1209
Пример рабочих настроек 1) Установите P0 на C для охлаждения, P1 (гистерезис) на 2 градуса и уставку на 30C, с вентилятором, подключенным к источнику питания вентилятора одним из соединений (горячим или заземление), подключенное через контакты реле К0/К1. Когда температура, измеренная датчиком, поднимется до 30°C (1) , вентилятор включится для охлаждения. Когда температура упадет ниже 28°C (заданное значение 30°C – гистерезис 2°C (1) ), вентилятор выключится.
2) Установите P0 на H для нагрева, P1 на 1 градус и уставку на 15C, при этом нагревательный элемент подключается к источнику питания через контакты реле K0/K1. Когда температура упадет до 15С, включится обогреватель. Когда температура поднимется выше 16°C (уставка 15°C + гистерезис 1°C), нагреватель выключится.
W1209
Технические характеристики- Диапазон контроля температуры: от -50° до 110°C
- Разрешение при температуре от -9,9° до 99,9°: 0,1°C; 1°C свыше 99,9°
- Точность измерения: 0,1°C; Точность контроля: 0,1°C
- Частота обновления: 0,5 секунды
- Поддерживаемое входное напряжение (постоянного тока): 9–12 В
Максимальное вспомогательное входное напряжение не должно превышать 12 В. В таких приложениях, как автомобиль или жилой дом на колесах, где напряжение аккумуляторной батареи может превышать 12 В, для ограничения напряжения до 12 В следует использовать схему регулятора, такую как стабилитрон 1N5349 и добавочный резистор - Водонепроницаемый датчик: кабель 0,5 м
- Выход: 1-канальный релейный выход, максимальный ток 20 А
- Статический ток: ~35 мА; Максимальный ток: ~65 мА
- Температура: от -10° до 60°C; Влажность: 20-85%
- 48 мм x 40 мм x 14 мм (LXWXH)
датчик подключен, он будет отображать «LLL». Когда вы подключаете датчик, он по умолчанию отображает текущую температуру в градусах Цельсия. В любом другом режиме отсутствие каких-либо действий в течение примерно 5 секунд приведет к тому, что термостат вернется к этому дисплею по умолчанию. Установка температуры срабатывания: Чтобы установить температуру срабатывания, нажмите кнопку с надписью «SET». Дисплей будет мигать. Теперь вы можете установить температуру срабатывания с шагом 0,1°C с помощью кнопок «+» и «-». Если ни одна кнопка не будет нажата в течение примерно 2 секунд, температура срабатывания будет сохранена, а дисплей вернется к текущей температуре.
НАСТРОЙКА РАБОЧИХ ПАРАМЕТРОВТаблица рабочих параметров и значений
Подробное описание каждого параметра см. ниже.
Если установлено значение C (по умолчанию), реле срабатывает при достижении заданного значения температуры. Используйте эту настройку при подключении к системе кондиционирования воздуха. При установке на H реле обесточивается при достижении температуры. Используйте эту настройку при управлении нагревательным устройством.
Именно так обычно работают домашние термостаты, поскольку домашним системам отопления и охлаждения сложно постоянно включать и выключать циклы. С другой стороны, что-то вроде нагревателя для аквариума прекрасно работает без гистерезиса, чтобы поддерживать как можно более постоянную температуру.
Его можно использовать в качестве защитной остановки, чтобы пользователь модуля не установил слишком высокую температуру.
В других версиях встроенного ПО в качестве версии сигнализации используется P7, а P6 не используется. Если вы не можете установить значение с одним из параметров, попробуйте другой.
