Статьи, Особенности устройства системы теплообменника в печном камине ROMOTOP

Главная / Статьи / Особенности устройства системы теплообменника в печном камине ROMOTOP

В модельном ряду компании РОМОТОП один из самых популярных типов печных каминов – это печи с теплообменником. Рассмотрим принцип работы данных печей на примере печи камина TALA 11.

E	G 3/4″	Вход в теплообменник
F	G 3/4″	Выход из теплообменника
G	G 1/2″	Отстойник
H	G 1/2″	Воздуховыпускной вентиль

Данная печь позволяет отапливать не только комнату, где находится печной камин, но и одновременно другие помещения необходимые для обогрева.

Принцип работы печи камина такого типа заключается в том, что печь подключается к отопительным радиаторам дома. Вода или техническая жидкость, циркулирующая по трубам, проходя через бак теплообменника находящийся возле раскаленной топки, где происходит её нагревание и возвращается обратно во внешний контур уже горячей.

Для ускорения движения воды по трубам используют электрический насос, но он может отключиться, при поломке или отключении тока. В связи с этим в конструкции печи камина с теплообменником предусматривают дополнительную систему называемую охлаждающим контуром, который начинает работу при аварийных ситуациях, как только температура жидкости в теплообменнике превышает допустимую норму, срабатывает датчик отключения радиаторной системы и включается охлаждающий контур. Он позволяет обезопасить систему радиаторов от перегрева – холодная вода из водопровода попадая в специальный охлаждающий контур в печи, примет тепло из теплообменника и стечет в канализацию.

Эта схема позволяет работать печи с теплообменником без перегрева, пока не устранят аварийную ситуацию. При понижении температуры в теплообменнике до оптимальных значений, включиться клапан закрытия охлаждающего контура и печь камин возвращается к работе в нормальном режиме.

1	Каминный вкладыш (каминная печь) с теплообменником
2	Отопительная система
3	Ввод холодной воды из водопровода
4	Слив
	Ручной вентиль
	Предохранительный клапан
	Термостатический смесительный клапан
	До охлаждающий термостатический клапан
	Насос
	Расширительный бак

Для защиты отопительной системы от высокого давления рекомендуем использовать предохранительный клапан.

Предохранительный клапан устанавливается на выводе отопительной воды из теплообменника. Между теплообменником и предохранительным клапаном нельзя устанавливать какую-либо запорную арматуру. Предохранительный клапан должен быть свободно доступен для регулярной проверки его работоспособности.

Для предотвращения образования конденсата на стенках теплообменника отопительный контур тепловодной каминной печи необходимо оснастить термостатическим смесительным клапаном, который поддерживает температуру воды на вводе в теплообменник на минимальной величине 65°C. Благодаря защите от низкотемпературной коррозии продлевается срок службы теплообменника.

Внимание: Каминную печь, оснащенную теплообменником, запрещается использовать без подключения к тепловодной системе и наполнения носителем тепла, т.е. водой или незамерзающей жидкостью, рекомендованной для этих целей. В целях обеспечения длительного срока службы системы эти наполнители должны соответствовать стандарту

ČSN 07 7401/1992

В самой нижней части отопительной системы должен быть установлен сливной вентиль.

Каталог

Печные камины
- — ROMOTOP
- — ROMOTOP DESIGN
- — STORCH
- — HEIN
Топки для каминов
- — Топки серии BASIC
- — Топки серии IMPRESSION
- — Топки серии DYNAMIC
- — Топки серии HEAT
- — Топки серии HEAT SILENT
Керамические изразцы
- — Коллекция НEIN
Дымоходы
- — Дымоходы ROMOTOP
Аксессуары
- — для печных каминов
- — для топок

Подобрать товар

Производитель кафельных
печей и керамики

Теплообменник с топкой для котла КОВ «Сигнал»

Теплообменник с топкой для котла КОВ «Сигнал»

Для котлов отопительных КОВ-7, КОВ-10, КОВ-12,5, КОВ-16, КОВ-20, КОВ-25, КОВ-31,5, КОВ-40, КОВ-50, КОВ-63, КОВ-80, КОВ-100

Моделей СТ, СТс, СТПВ, СТн, СТПВ1пс, СТ1пс, СТПВс

При заказе просим уточнять год выпуска котла и его мощность.

Например ― КОВ-31.5 СТ 2001 г.

Некоторые модели теплообменников сняты с производства

Внешний вид теплообменников для котлов разных лет выпуска отличается

Просьба !!! при заказе у нас запчастей уточняйте год выпуска и производителя на бирке прибора.

Это делается для более точного подбора необходимых запчастей именно к Вашему прибору. Например один и тот же прибор с названием РДБК1-50 выпускается уже более 60 лет. Первоначально его выпускали 2 завода, в 2000-х годах производителей было уже 4-5, а в последние годы число производителей стало свыше 10. Плюс некоторые заводы раз в несколько лет вносили изменения в конструкцию. Для пользователей данного оборудования это могло остаться незаметным, но оно отразилось на запчастях прибора. Могли поменяться размер и материал мембран, изменились штоки, пружины, материалы седел, пилотов. Поменялось как правило и само литье прибора – ранее оно было чугунным, а в последние годы его вытеснил алюминиевый сплав. Запчасти из одного металла заменяли на другой более дешевый или более распространенный. Плюс часть запчастей особенно в последние годы изменялась в сторону удешевления для получения ценового конкурентного преимущества. Или например рабочие мембраны раньше вырезались из специального мембранного полотна, а позднее могли замениться на литые из специальной резины с армирующей нитью. Данные изменения относятся ко всем известным типам газового оборудования, таким как регуляторы РДГ, РДБК, РДУК, РДСК, РДГД, клапанам КПЗ, ПСК, ПКН, ПКВ, ПКК, КПЭГ. Также сообщаем Вам что большинство вышеуказанных приборов за последние 65 лет производились именно в Саратовской области т.к. именно отсюда протянулся первый газопровод в России в 1945г. и одновременно здесь заработал первый завод газового оборудования и позднее образовался головной научно-исследовательский институт газа ГипроНИИгаз. Поэтому запчасти к вышеуказанным приборам наиболее вероятно Вы найдете именно в Саратове или городе-спутнике Энгельсе. Просьба присылать нам на нашу электронную почту фото бирки прибора. Там как правило указан производитель, год выпуска и марка прибора. Причем указанный производитель на бирке не всегда является реальным заводом изготовившим этот прибор. Прибор мог быть просто приобретен у другого производителя и на него впоследствии было установлена бирка от другого производителя имеющего тоже разрешительные документы на его выпуск или не имеющий таковых (совсем редкий случай). В случае если бирка прибора не читаема, то на ней возможно разглядеть логотип производителя. Если бирка на приборе отсутствует, то желательно прислать нам скан паспорта прибора. Там тоже указан производитель и год выпуска. В некоторых случаях паспорт тоже бывает от другого производителя т.к. старый паспорт был утерян и на замену был приложен аналогичный. В таком случае для определения принадлежности прибора нам понадобится фото его с разных сторон. За счет многолетнего опыта нашей работы даже если прибор без бирки и с чужим паспортом мы в 90% случаев сможем определить чей он. Разобраться в этих многолетних изменениях конструкций и соответствий стороннему человеку крайне сложно. Для этого как минимум необходимы специалисты газовой отрасли с опытом работы с данным оборудованием разных производителей от 10-15 лет. На нашем предприятии в настоящее время есть сотрудники с опытом от 16 лет. Резюмируя все вышесказанное, для более быстрой обработки Вашей заявки ждем от Вас :

Год выпуска, производитель прибора, точная марка. Если эта информация неизвестна то ждем фото прибора с разных сторон и скан паспорта (первая и последние 2 страницы).

Список запасных частей для котла КОВ

Список основных запасных частей для котлов отопительных КОВ «Сигнал»:

— датчик безопасности по тяге ( датчик тяги )

— датчик безопасности по предельной температуре ( датчик температуры )

— термометр

— горелка запальная

— теплообменник с топкой

— провод свечи

— свеча пьезорозжига

— горелка ГГУ

— провод с контактами

Также всегда в наличии клапаны электромагнитные для котлов КОВ с мелкой резьбой

Отправка датчика тяги для котла КОВ компанией СДЭК

Доставка теплообменников для котлов отопительных КОВ-10, КОВ-12,5, КОВ-16, КОВ-20, КОВ-25, КОВ-31,5, КОВ-40, КОВ-50, КОВ-63, КОВ-80, КОВ-100 осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент, Крым.

Все о печных теплообменниках

Теплообменники передают тепло между двумя или более газами с разными температурами. В зависимости от типа используемого теплообменника процесс передачи тепла происходит через твердый сепаратор, который предотвращает смешивание газов. Другие конструктивные характеристики, включая конструкционные материалы и компоненты, механизмы теплопередачи и конфигурации потока, также помогают классифицировать и классифицировать типы доступных теплообменников. Эти теплообменные устройства, находящие применение в самых разных отраслях промышленности, разработаны и изготовлены для использования как в процессах нагрева, так и в процессах охлаждения. В этой статье рассматриваются печные теплообменники, тип воздухо-воздушных теплообменников, и объясняется, как они работают, чтобы поддерживать тепло в зданиях.

Как работает теплообменник?

Теплообменники работают, позволяя газу с более высокой температурой взаимодействовать с газом с более низкой температурой, что позволяет передавать тепло от одного к другому для достижения равновесия. Эта передача тепла приводит к снижению температуры более горячего газа и повышению температуры более холодного газа.

Существует несколько типов компонентов, которые можно использовать в теплообменниках, а также широкий спектр материалов, используемых для их изготовления. Используемые компоненты и материалы зависят от типа теплообменника и его предполагаемого применения.

Некоторые из наиболее распространенных компонентов, используемых для изготовления теплообменников, включают кожухи, трубы, спиральные трубы (змеевики), пластины, ребра и адиабатические колеса. Металлы очень подходят и широко используются для изготовления теплообменников из-за их высокой теплопроводности, как в случае теплообменников из меди, титана и нержавеющей стали.

Что такое теплообменник печи?

Каждая печь содержит теплообменник, так как он является неотъемлемой частью процесса нагрева. Печи сжигают топливо в герметичной камере для создания тепла. Этот процесс сгорания производит тепловую энергию от источника топлива. Однако сама по себе смесь газа и продуктов сгорания (известная как «дымовые газы») небезопасна для дыхания и не может использоваться для обогрева дома сама по себе. Здесь на помощь приходит теплообменник.

Теплообменник печи представляет собой тонкий металлический экран между камерой сгорания и поддувалом, который подает нагретый воздух из печи по воздуховодам в жилые помещения вашего дома. Когда камера сгорания нагревает теплообменник дымовыми газами, воздух проходит через его поверхность с другой стороны, быстро нагревая вдыхаемый воздух. Затем этот нагретый пригодный для дыхания воздух распределяется по воздуховодам дома или здания.

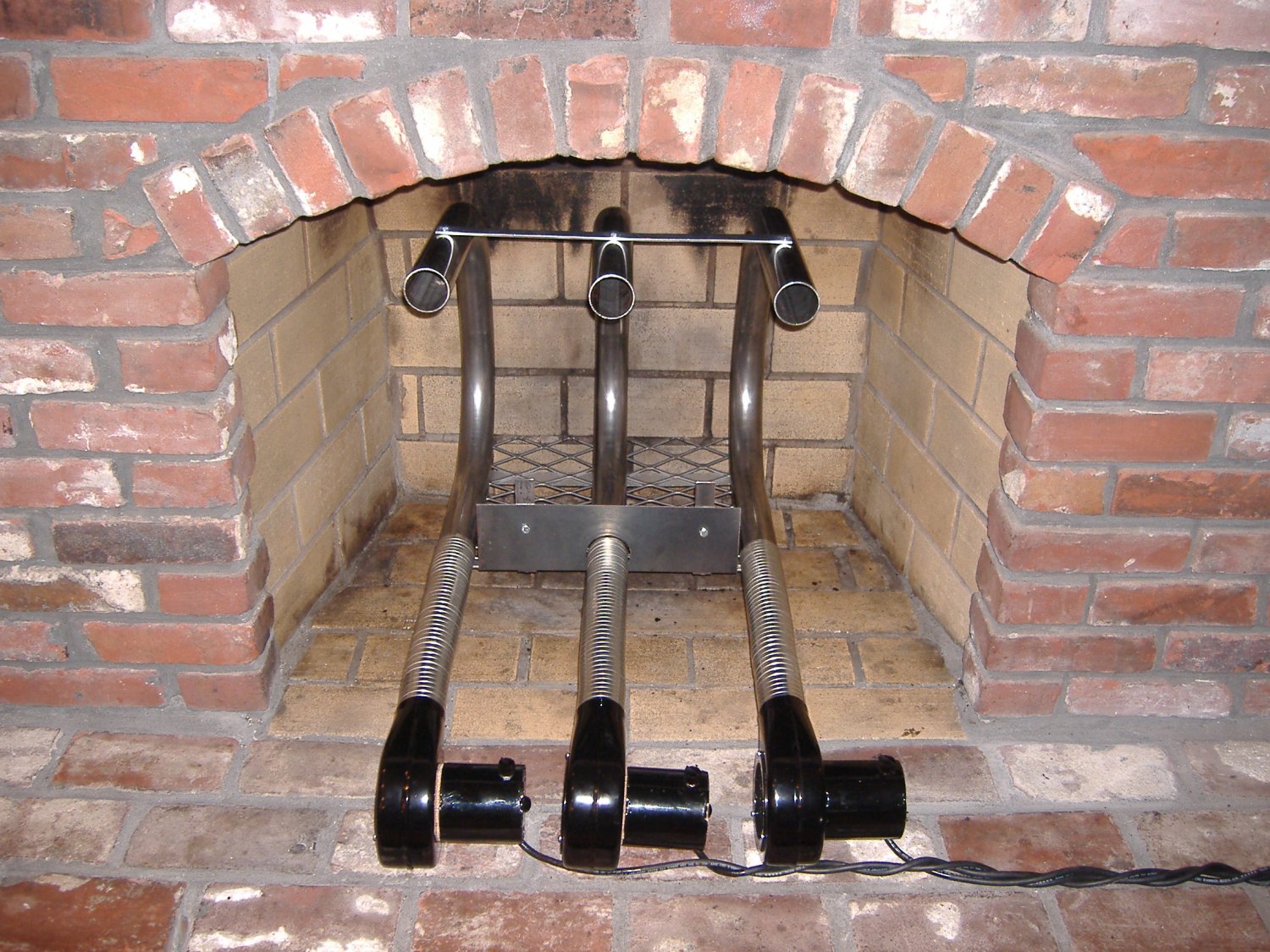

Теплообменники печи могут состоять из труб или змеевиков, которые соединяются с узлом горелки с одной стороны и вентиляционной или дымовой трубой с другой, или они могут быть пластинчатыми теплообменниками, состоящими из нескольких тонких гофрированных пластин, соединенных вместе. Каждая пара пластин создает канал, по которому может течь один газ, а пары укладываются друг на друга и соединяются болтами, пайкой или сваркой, так что между парами создается второй проход, по которому может течь другой газ.

Теплообменник должен быть полностью герметизирован для его правильной работы и предотвращения выхода дымовых газов из камеры сгорания. Неправильно герметичный теплообменник может привести к смешиванию вредных газов с воздухом для дыхания. После того как тепло от дымовых газов передано стенкам теплообменника, они выдуваются из теплообменника и удаляются из здания. В высокоэффективных конденсационных печах дымовые газы направляются во второй теплообменник печи, где от них отбирается еще больше тепла, которое используется для дальнейшего обогрева здания.

Как ухаживать за теплообменником печи?

Производительность и долговечность теплообменника печи можно улучшить за счет ежегодного технического обслуживания печи, проводимого квалифицированным специалистом по ОВиК. Во время технического обслуживания теплообменник проверяется на наличие трещин, и если обнаруживаются незначительные трещины, техник ремонтирует их, чтобы предотвратить дальнейшие повреждения и угрозы безопасности

Во время технического обслуживания технические специалисты также проверяют наличие других проблем, которые могут привести к повреждению теплообменника в будущем.

Нормальный износ от использования может привести к повреждению теплообменника, но часто причиной являются проблемы с потоком воздуха. Закрытые или заблокированные вентиляционные отверстия внутри дома или здания, а также грязные воздушные фильтры ограничивают воздушный поток теплообменника, вызывая перегрев компонента, что приводит к трещинам. Обнаружение заблокированных вентиляционных отверстий и других препятствий, препятствующих потоку воздуха через систему воздуховодов, должно быть устранено во время осмотра печи.

Защитите свой теплообменник, заменив воздушный фильтр в соответствии со спецификациями производителя. Срок службы большинства воздушных фильтров составляет от трех до шести месяцев. Однако фильтры с низким рейтингом MERV обычно требуют замены примерно раз в месяц. В холодные месяцы, когда система отопления используется постоянно, может потребоваться более частая замена фильтра печи.

Всегда держите вентиляционные отверстия в доме открытыми. Держите подающие и возвратные вентиляционные отверстия подальше от мебели, ковров и других предметов. Не закрывайте вентиляционные отверстия в попытке сэкономить деньги на счетах за отопление, потому что это может привести к проблемам с потоком воздуха, которые могут привести к дорогостоящему повреждению теплообменника и других компонентов системы.

Резюме

В этой статье представлено понимание печных теплообменников. Чтобы узнать больше о других типах теплообменников, прочитайте наше руководство здесь. Чтобы узнать больше о печах, прочтите это руководство. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие теплообменники Артикул

Все о теплообменниках «вода-вода» — что нужно знать
Все о теплообменниках вода-воздух — что вам нужно знать
Все о теплообменниках воздух-воздух — что вам нужно знать
Общие сведения о теплообменниках
Все о кожухотрубчатых теплообменниках — что нужно знать
Все о пластинчатых теплообменниках — что нужно знать
Все о двухтрубных теплообменниках — что нужно знать

Больше из технологического оборудования

Все, что вам нужно знать о теплообменнике печи

У вашей печи есть одна основная функция: согревать вашу семью холодными зимами в Канзас-Сити. Для этого в печи используется теплообменник. Теплообменник является одним из наиболее важных компонентов вашей печи, и если он сломается, вы не только останетесь озябшими, но и можете оказаться в опасности.

Компания Cates Heating and Cooling хочет, чтобы домовладельцы были лучше осведомлены о теплообменнике и общих проблемах, связанных с этим оборудованием. Давайте узнаем все о теплообменнике!

Что такое теплообменник?

Пришло время начать с основ. Теплообменник представляет собой ряд труб или змеевиков, которые находятся в герметичной камере вашей печи. Эти трубы могут быть разных форм и размеров в зависимости от модели и типа топлива печи. Трубки нагреваются, и это тепло передается воздуху, который затем подается в ваш дом.

Как работают теплообменники?

Теплообменники удивительно просты. Герметичная камера используется для создания нагретого воздуха. В процессе горения трубы или змеевики в теплообменнике нагреваются. Когда воздух проходит через теплообменник, он тоже нагревается. Затем вентилятор нагнетает воздух в воздуховоды и по всему дому. Благодаря этому простому процессу весь ваш дом может оставаться теплым, даже когда на улице мороз.

Заправка теплообменников

Поскольку теплообменники работают за счет сгорания, необходим источник топлива. Наиболее распространенным видом топлива в США является природный газ. Однако пропан, нефть и электричество являются другими видами топлива для печей, которые позволяют теплообменникам выполнять свою работу. Тип топлива, которое использует ваша печь, вероятно, будет зависеть от того, что доступно в вашем районе, климата, в котором вы живете, и многого другого.

Цены на виды топлива также будут различаться. Например, электричество, как правило, является самым дорогим видом топлива, но оно на 100 процентов энергоэффективно, а это означает, что домовладельцы сэкономят деньги на счетах за отопление. Если вы пытаетесь решить, какую печь купить, лучше всего поговорить с профессиональным специалистом по HVAC.

Что может пойти не так с вашим теплообменником?

Металлы известны своей прочностью и долговечностью, но это не означает, что эти металлические компоненты не могут быть повреждены. Имейте в виду, что быстро нагретый металл будет расширяться, и этот горячий металл сожмется обратно в свою первоначальную форму, когда печь выключится, а змеевики остынут. Через несколько лет металл станет хрупким, что приведет к растрескиванию, сколам и другим повреждениям.

При повреждении теплообменника в ваш дом могут попасть токсичные дымовые газы, в том числе угарный газ, бесцветный газ без запаха, известный как тихий убийца. Однако отравление угарным газом часто проявляется как грипп, с головной болью, головокружением, слабостью, расстройством желудка, рвотой и спутанностью сознания.

Признаки неисправности теплообменника

Вот несколько признаков неисправности теплообменника, требующей устранения:

Изменение цвета пламени: Постоянное синее пламя является полнофункциональная газовая печь. Если пламя меняет цвет или начинает гореть хаотично, есть большая вероятность, что ваш теплообменник треснул, и в систему попал кислород извне.
Копоть: Скопление сажи внутри вашей печи является хорошим признаком того, что теплообменник поврежден. Скорее всего, горелка не горит должным образом и ее необходимо починить или заменить. Эта проблема может быть связана с названными горелками, трещинами в теплообменнике и многим другим.
Обесцвечивание: Если металл теплообменника изменил цвет, вероятно, он треснул. Вы можете заметить, что некоторые пятна металла темнее остальных.
Датчики угарного газа Звук: Если ваш датчик угарного газа начинает издавать звуковой сигнал, у вас может быть поврежден теплообменник. В то время как другие вещи могут вызвать утечку угарного газа, вам следует отремонтировать вашу систему HVAC, если вы знаете об утечке угарного газа. Кроме того, если в вашем доме произошла утечка угарного газа, вам следует позвонить в пожарную службу и эвакуировать дом.

Опасности, связанные с теплообменниками

Поврежденные или протекающие теплообменники выделяют в воздух токсичные газы. Угарный газ, который обычно не является побочным продуктом сгорания газа в печи, может проникнуть в ваш дом, если теплообменник треснул или есть утечка воздуха. Угарный газ также может стать проблемой, если что-то не так с тем, как система сжигает источник топлива.

Как починить теплообменник

Из-за потенциальной опасности теплообменников мы рекомендуем, чтобы все ремонтные работы и установки выполнял профессиональный специалист по ОВК. Работа своими руками может привести к серьезным проблемам, включая утечку угарного газа.

Как ухаживать за теплообменником

Вы можете предотвратить повреждение теплообменника, обратившись за обслуживанием печи к профессионалам. Проверка вашей системы экспертом HVAC не реже одного раза в год позволяет проверить теплообменник на наличие повреждений и отремонтировать его до того, как произойдет что-то более серьезное.
