Стандартные системы дымоотводов в частных домах или банях имеют значительный минус, выражающийся в бессмысленных затратах тепловой энергии. Простейший теплообменник на трубу в баню исправит данную проблему и позволит эффективно расходовать излишки тепла на нужды владельца.

Виды металлов для производства теплообменника

Непосредственно теплообменник на трубу дымохода в баню лучше всего изготавливать из «нержавейки», называемой аустенитной сталью. Данный материал сохраняется свои лучшие характеристики даже при интенсивной эксплуатации в предельном температурном режиме.

Сварные швы таких труб очень прочны и на них не образуются трещины, а никель, входящий в состав сплава, при взаимодействии с кислородом образуют защитный пленочный слой, устойчивый к воздействию на него солей и кислот.

Подобный сплав для создания теплообменника является самым долгосрочным вариантом (прочитайте: «Какой теплообменник в банную печь лучше установить – варианты конструкции»).

Если же осуществлять отопление в бане через теплообменник из цинка, то это может быть опасным для человеческого организма. Когда материал разогреется до температуры в 200 градусов по Цельсию, начнется процесс выделения вредных цинковых испарений, а накаливание до 500 градусов по Цельсию приведет к тому, что в воздухе образуется предельная концентрация опасных веществ. Естественно, нет причин для беспокойства, если цинковый теплообменник не разогревается больше 200 градусов по Цельсию. Такое отопление бани весьма эффективно.

Стоит отметить и преимущество цинкового теплообменника, заключающееся в повышенной конвекции воздуха, обтекающего теплообменник. Цинковый теплообменник использовать с целью обогрева дома параллельно с прогреванием бани нельзя, а вот на подогрев беседки или террасы излишков тепловой энергии вполне хватит.

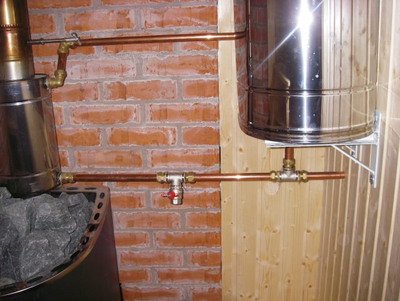

Теплообменник регистр на трубу в баню устанавливается своими руками без каких-либо затруднений. Можно его даже монтировать на обычную железную печь, затем оборудовать кирпичную кладку вместе с печью и благополучно использовать. Даже если кирпич будет уложен на ребро – устойчивость конструкции не снизится. На фото и при визуальном осмотре теплообменник не будет выделяться из общего фона, что позволяет его монтировать в любом помещении, через которое проходит дымоход. Схожим методом может быть сделан теплый пол в бане от банной печи, который отличается практичностью.

Основные способы монтажа

Осуществлять свою работу теплообменник может в двух различных режимах. Они имеют отличительные особенности, заключающиеся в своеобразности процесса передачи тепловой энергии от выделяемого дым к внутренней трубе регистра.

В первом случае теплообменник для банной печи на дымоход имеет модификацию в виде наружной емкости с водой. При кипении вода конденсируется на трубке теплообменника и таким образом происходит нагрев самой конструкции. Температура на поверхности трубки не будет превышать 100 градусов по Цельсию, что соответствует температуре кипения воды. Сама емкость с водой будет прогреваться долго.

Во втором случае конденсируемый пар не затрагивает конструкцию теплообменника. Поток тепла движется по трубе беспрепятственно, а вода разогревается значительно быстрее. Чтобы понять технологию процесса, по которой происходит отопление в бане от теплообменника, можно посмотреть, как происходит процесс нагревания воды в обычной кастрюле на горелке домашней плиты.

Не сложно заметить, что вплоть до момента закипания, влага конденсируется на стенках кастрюли и стекает на поверхность плиты. Соответственно при обустройстве теплообменника вторым способом необходимо позаботиться о том, чтобы труба имела большую толщину стенок, что значительно снизит степень образования конденсата.

Труба оловянная

Олово в качестве материала для выплавки теплообменника является очень практичным и надежным. По сути, дымоход с теплообменником для бани будет выглядеть, как труба, обвитая меньшей металлической или медной трубкой. В процессе нагревания от трубки будет прогреваться и проходящий мимо воздух.

Достаточно будет спиральную трубку приварить. Можно производить пайку и оловом, предварительно обезжиренным ортофосфатной кислотой. В таком случае теплообменник будет закреплен особенно надежно, ведь недаром оловянные самовары считаются эталоном надежности среди аналоговых изделий.

Гофра для теплообменника

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Самым дешевым вариантом для устройства теплообменника является алюминиевая гофра. Всего три таких трубки хватит, чтобы обогревать любое помещение в доме. Достаточно будет обернуть их вокруг дымохода и вывести в нужное место.

Такая технология позволяет в процессе растопки бани обогреть довольно-таки просторную комнату до предельной температуры, что даже будет жарко. Если предварительно гофры завернуть в пищевую фольгу, то можно усилить эффективность конструкции.

Колпачный теплообменник

На мансардах имеется смысл установки колпачного теплообменника, работающего по принципу конвектора. Горячий воздух в нем медленно поднимается к верху, а при остывании – медленно спускается. Преимущество данной конструкции заключается в том, что она повышает безопасность эксплуатации дымохода на уровне второго этажа.

Некоторые дополнительно монтируют у такого теплообменника сетку с камнями, что поспособствуют повышенной аккумуляции тепловой энергии. Также подобная конструкция эстетично смотрится на фото и при визуальном осмотре.

Итог

В статье подробно описаны основные разновидности теплообменников и процедура их монтажа. Если выполнять работы с соблюдением основных рекомендаций, то можно получить высококачественную, эффективную, надежную, безопасную и долговечную систему для обогрева разных помещений в доме параллельно с растопкой бани. Доверить работы по установке можно специалистам.
