Теплообменник для бани: принцип работы, изготовление и установка

Содержание

Разновидности теплообменников на печах для бани

Теплообменник – важный элемент банной печи, который позволит нагревать довольно большие объёмы воды, не используя для этого бойлер. Принцип работы теплообменника прост – ёмкость с водой меньшего размера, нагревающаяся от горения печи передаёт тепло в нагревательный бак, расположенный в смежном помещении. При этом используется физическое свойство воды – более горячая поднимается вверх, по трубе в нагревательный бак, а более холодная из бака по трубам поступает в теплообменник, за счёт чего происходит быстрое и эффективное нагревание всего объёма воды в баке.

В этой статье мы рассмотрим виды теплообменников, а также преимущества и недостатки каждого из них.

Внутренний

Внутренний теплообменник располагается в теле печи, но без прямого контакта с пламенем. Он хорош тем, что быстро и эффективно нагревает воду до высоких температур. Установка такого бака также не вызывает сложностей, однако при необходимости демонтажа могут возникнуть некоторые трудности и неудобства.

Такой теплообменник прекрасно сохраняет тепло весь период горения печи.

Минус такого теплообменника в том, что при недостаточной мощности печи большая часть тепла будет уходить на обогрев воды, плохо прогревая саму парную. Поэтому, планируя установку внутреннего теплообменника, стоит учитывать этот момент.

Внешний

Внешние теплообменники бывают двух типов – расположенные возле корпуса печи, и непосредственно на дымоходе. Расположенные возле корпуса печи теплообменники дают довольно высокую эффективность нагрева воды.

Теплообменники, размещённые непосредственно на дымоходе имеют одно существенное преимущество перед прочими – они не забирают для нагрева воды тепло от горения печи, а используют тепло, которое до этого в прямом смысле вылетало в трубу. Покупка такого теплообменника поможет не только рационально использовать топливо, но и равномерно нагревать воду. Единственный минус такого решения – теплообменник находится на трубе над печкой, а накопительный бак должен быть выше теплообменника, то высота в парной/моечной должна соответствовать для обеспечения нормальной работы теплообменника и накопительного бака.



Изготавливаются теплообменники из нержавеющей стали или чугуна. Выбирая теплообменник, важно учитывать, что чем меньше у него сварных швов, тем долговечнее он будет. Выбирая же теплообменник из чугуна необходимо быть особо внимательными, чтобы не допускать в нём резкого перепада температур – не заливать в горячую систему холодную воду.

Выбрать подходящий вам теплообменник вы можете в каталоге товаров нашего магазина. Мы гарантируем высокое качество и долговечность покупаемого у нас печного оборудования.



Бак-титан теплообменник производитель Теплов и Сухов

Бак-титан теплообменник российского производителя «Теплов и Сухов». Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник.

Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку
  • внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак.

Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Страница не найдена | Теплообменники Ридан

Страница не найдена | Теплообменники Ридан

Выберите город из списка

Всего два простых шага
для расчета теплообменника

Для чего вам необходим теплообменник?

  • отопление
  • горячее
    водоснабжение
  • технология
    вентиляция

Основные характеристики

Укажите данные, которые вы знаете

далее

я не знаю этих данных

Какие данные вы знаете?

Укажите любые из перечисленных данных

Куда отправить расчет?

Мы произвели подбор необходимого оборудования,
укажите электронную почту для отправки нашего предложения

Нажимая на кнопку “Отправить”, я даю согласие на обработку своих персональных данных

Позвоните нам по номеру:

Запрос прайса

Отправим прайс на вашу почту в течение 5 минут

Нажимая на кнопку «Получить актуальный прайс», я даю согласие на обработку своих персональных данных

Расчет теплообменника онлайн

Заполните онлайн форму для бесплатного расчета теплообменного аппарата.

Исходные данные для расчета

Сфера применения ПТО:

Выберите сферу примененияОтоплениеГВС

Единицы изменения:

Выберите единицу измеренияТепловая нагрузка (кВт/ч)Массовый расход (Т/ч)

Рассчитать

Скачать опросный лист

Загрузить фото шильдика

Расчет теплообменника

Тепловая нагрузка (мощность)

Применение ПТО

ОтоплениеГВС одноступенчатаяГВС двухступенчатаяВентиляцияТехнологические нуждыДругое (в примечании)

Ваш расчёт почти готов! Оставьте свои данные, чтобы мы могли подобрать лучший вариант.

Рассчитать теплообменник

Нажимая на кнопку “Рассчитать теплообменник”, я даю согласие на обработку своих персональных данных

Баки для банных печей по лучшим ценам от производителя

Быть владельцем собственной бани – это большое удовольствие и радость для каждого домовладельца. Обустраивая банное помещение, важно продумать каждую деталь: выбрать качественную и подходящую по параметрам банную печь, правильно рассчитать объем тепло накопительных камней, количество полатей, грамотно выбрать место установки очага.

Баки для банных печей

Важным элементом любой бани или сауны является также бак для банной печи из нержавейки, в котором будет нагреваться горячая вода. Доступ к горячей воде необходим в условиях бани и сауны, и загородом, как правило, нет возможности подключиться к общим коммунальным сетям горячего водоснабжения. Поэтому простым и легким решением является установка специального бака.

Горячую воду из бака можно использовать для:

  • «подкидывания» на камни для получения пара от банной печи
  • принятия душа
  • реализации других санитарно-бытовых нужд
  • мытья и уборки банного и помещения и примыкающих пространств

Конструкция баков для банных печей

Баки для нагревания горячей воды выполняются в различных конструкциях и предполагают несколько методов установки. В зависимости от конфигурации очага, габаритов парного помещения и личных предпочтений пользователя, баки для банных печей бывают следующих видов:

  • встраиваемые в банную печь
  • отдельно стоящие
  • монтируемые на трубу (дымоход)

В разнообразии также представлены габариты, дизайн и форма баков: круглая, овальная, цилиндрическая, квадратная.

Монтаж и установка таких комплектующих отличается простотой и оперативностью: осуществлять его можно как своими руками, так и с помощью специалистов.

Широкий ассортимент баков для банной печи на трубу

В ассортименте нашей компании представлен широкий ассортимент баков для генерации горячей бытовой и санитарной воды самых различных габаритов и методов установки. Все изделия изготавливаются из надежных материалов, рассчитанных на условия эксплуатации: не подверженных ржавчине и коррозии, долговечных, термостойких. Выбирая бак для банной печи на трубу, купить его можно по очень доступной стоимости, а также наши клиенты могут заказать любой вид сопроводительных работ по установке и подключению оборудования.



В данном разделе представлены баки и теплообменники – сопутствующие товары, выполняющие важную функцию в организации систем отопления, дымоотведения, в обустройстве бань и саун. Теплообменники и баки могут быть подключены к отопительным печам с водяным контуром, к традиционным печам и каминам в случае наличия таких технических возможностей, а также к банным печам для обеспечения горячего водоснабжения.

Продолжительное партнерство компании «Домотехника» с петербургским заводом «Вулкан» позволяет нам предлагать своим клиентам качественные и надежные теплообменники и баки из нержавеющей стали. Изделия, представленные в данном разделе, как и вся прочая продукция «Вулкан», производится на заводе с одноименным названием с использованием последних актуальных технологий и разработок. Теплообменники и баки изготавливаются из нержавеющей стали известных марок — оптимальных, максимально подходящих эксплуатационных характеристик. Например, нержавеющая сталь, используемая в производстве «Вулкан», предназначена для сильных воздействий температур – от 750 до 1000 градусов Цельсия в рабочем и кратковременном режиме соответственно. Также, нержавеющая сталь в своих характеристиках имеет высочайшую устойчивость к коррозии, кислотности, влажности, перепадам температур, ржавчине, механическим и климатическим воздействиям. Таким образом, баки и теплообменники этой торговой марки максимально подходят для установки и эксплуатации в агрессивной среде – такой, как в бане или сауне, и совместно с современным отопительным оборудованием.

Инновационные методы производства и оснащение последнего поколения вкупе с лучшей сталью и продолжительной заводской гарантией делают изделия «Вулкан», в том числе, сильно востребованными на отечественном строительном рынке. Ассортимент нашей компании также включает баки для нагрева воды иных производителей – преимущественно финских, европейских. Качество и надежность баков для воды европейских изготовителей также не вызывает сомнений и находится на высочайшем уровне.

С помощью баков и теплообменников вы можете организовать функциональную и эффективную систему отопления и горячего водоснабжения разными методами. Например, путем принудительной или естественной циркуляции горячего воздуха и дымовых газов в оборудовании. Данные методы считаются наиболее эффективной, энергосберегающей, удобной и рациональной системой организации из ныне существующих. Баки и теплообменники без сомнений отлично подходят для монтажа системы горячего водоснабжения и отопления как в частных коттеджах и загородных домах, так и в строениях с общественным характером организации инженерных систем.

Какой выбрать теплообменник для трубы дымохода в баню: виды, устройство, установка


Чтобы проводить банные процедуры по всем правилам, вы должны решить вопрос с нагревом воды для помывки. Владельцы, которые остаются верны традициям, не особо задумываются над этим и еще на этапе проектирования бани предусматривают в ней каменку. Однако вы можете избежать трудоёмкой работы по ее топке, если выберите современное решение — электробойлер. Правда, и здесь есть свои сложности.

  • Устройства отбора тепла у дымовых газов
  • Установка теплообменника
  • Заключение
  • Вам придется выбрать подходящую модель отопителя с теплообменником. Но вы можете сэкономить, если решите сделать его своими руками. Но для того чтобы это устройство хорошо выполняло свои функции, вам не помешает вначале узнать о назначении теплообменника и о правилах его установки.

    Для чего нужен теплообменник?

    Подавляющее большинство сооружаемых в банях печей нельзя назвать экономичными. И причина такой расточительности связана с требованиями, которым они должны удовлетворять:

    • Банная печь должна достаточно быстро нагревать парную до высокой температуры;
    • Каменка должна иметь компактные размеры;
    • Для любой бани печь – обязательный элемент;
    • Сооружаемая в бане печь рассчитана на периодическую эксплуатацию.


    Учитывая все эти требования, становится понятно, что банные печи должны иметь такую конструкцию, чтобы за минимальное время разогревать топку до высокой температуры и поддерживать ее в течение заданного временного промежутка. Но во время работы каменки довольно большое количество тепловой энергии уходит впустую через дымоходную трубу. Однако при правильной организации системы обогрева можно сделать так, что эта энергия может использоваться для подогрева воды для помывки или отопления смежных с парилкой помещений.

    Все вышесказанное не относится к кирпичным колпаковым печам Кузнецова, которые очень популярны у наших соотечественников. Они имеют очень продуманную конструкцию, благодаря которой демонстрируют очень экономичный режим работы. В результате такая печь на протяжении многих часов может поддерживать тепло в парной и одновременно с этим использоваться для отопления соседних комнат. При желании можно найти специальные разновидности банных печей, оборудованные водяным теплообменником.

    Добиться большей экономии от банной печи можно, если начать использовать выделяемое в процессе сжигания топлива тепло. Такую возможность предлагают современные печи со встроенным змеевиком. Если же у вас в бане уже работает отопитель без водяного контура, то вам нужно только установить самодельный или заводской теплообменник. В этом случае можно будет сэкономить на покупке бойлера и не оплачивать крупные счета за израсходованную электроэнергию.

    Принцип работы

    Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:


    • Змеевик, установленный внутри отопителя;
    • Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
    • Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

    В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

    Змеевик

    Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

    Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

    • Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
    • Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

    Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

    Наружный теплообменник

    Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

    Устройства отбора тепла у дымовых газов


    Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

    Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

    Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

    Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

    Установка теплообменника


    Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

    Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

    Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

    Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

    Заключение


    Обычно при строительстве бани владельцы не особо задумываются о конструкции печи. Однако каменка является не очень экономичным отопителем, но при правильном подходе к ее сооружению можно добиться повышения КПД. Эту проблему можно решить с помощью теплообменника, который можно приобрести или же сделать самому.

    Но и здесь вы должны учесть следующий момент — в теплообменниках для бани используется резервуар, в котором вода очень быстро нагревается и испаряется, а это требует постоянного залива в него новой порции холодной воды. Поэтому перед выбором варианта теплообменника вам необходимо тщательно изучить особенности его конструкции, чтобы не столкнуться с другими проблемами.

    Источник

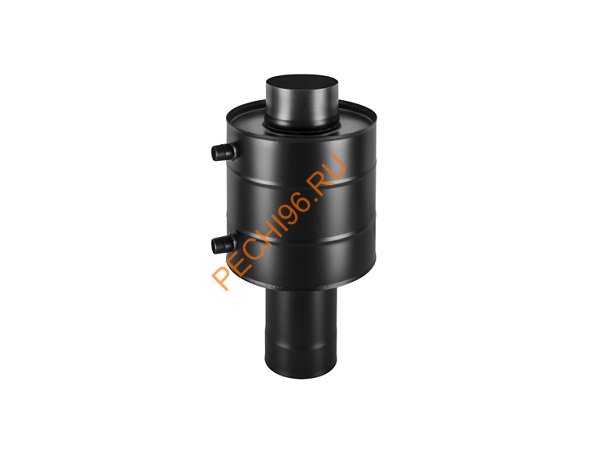

    Теплообменник КОСТАКАН самоварного типа, Ø115, G3/4

    Описание

    Теплообменник КОСТАКАН, самоварного типа, Ø115, G3/4 предназначен для нагрева воды в выносном баке. Устанавливается на выходной патрубок дымохода банной печи и использует для нагрева воды тепло уходящих в трубу газов. Бак может быть установлен в соседнем с парилкой помещении, например, в моечной.



    Вода в выносном баке нагревается за счёт циркуляции между теплообменником и выносным баком для воды. Движение воды обусловлено физическим свойством горячей воды расширяться, никаких дополнительных средств не требуется. Горячая вода поднимается по одной из соединительных труб в бак, а по другой трубе холодная вода из бака постоянно добавляется в теплообменник для нагрева.



    Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные. Для таких случаев компания Термофор производит горизонтально ориентированный выносной бак «Цеппелин».

    Преимущества натрубного теплообменника Костакан, Ø115, G3/4:

    • Увеличенный объём теплообменника позволяет быстро нагревать воду в баках большого объёма.
    • Долговечен и безопасен за счёт сверхнадёжных сварных швов современного специализированного оборудования.
    • Оснащён удобными отверстиями для залива и слива воды.
    • Используются стандартные присоединительные размеры G3/4 с наружной резьбой.

    Технические характеристики
    Срок гарантии 1 год
    Диаметр дымохода 115 мм
    Водопроводная арматура 3/4 G
    Материал изготовления AISI 409
    Толщина стали (обечайка) 0,8 мм
    Толщина стали (труба) 1 мм

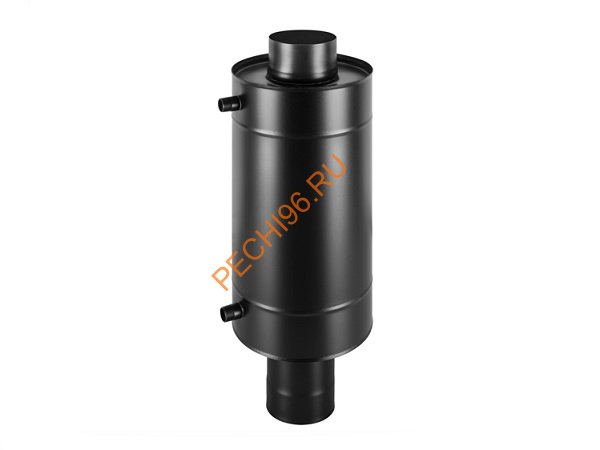

    Бак теплообменник 12 л для 110-120 мм трубы

    Описание

    Бак теплообменник 12 л для 110-120 мм трубы из нержавеющей стали, так называемый регистр (теплообменник). Устанавливается бак из нержавеющей стали в бани и как дополнение к отопительным печам. Монтируется бак как модульный элемент самого дымохода. Данный бак из нержавеющей стали необходим для подогрева воды в радиаторах отопительной системы или выносных баках. Процесс нагревания происходит за счет теплообмена и создающейся циркуляции воды при этом.

    Бак теплообменник 12 л для 110-120 мм трубы из нержавеющей стали

    Данный бак теплообменник 12 л для 110-120 мм трубы, выполнен из нержавеющей стали. Он прекрасно подойдёт для организации получения горячей воды в любой бане. С помощью этого бака Вы будете использовать более эффективно получаемое тепло от своей банной печи. За счет тепла проходящих по дымоходной трубе отработанных газообразных продуктов горения топлива в банной печи, вода в баке из нержавейки будет нагреваться. Благодаря удобно расположенным патрубкам входа и выхода воды, Вы сможете организовать проточный нагрев воды. Такой бак из нержавейки, будет незаменим если Вы любите подольше посидеть в бане, так как даже после протопки вода в нем будет оставаться нагретой. За счет того, что площадь трубы большая вода в баке будет прогреваться быстро и равномерно.

    Объём, л 12
    Диаметр бака ∅, мм 212
    Высота бака, мм 500
    Высота бака с трубой, мм 750
    Диаметр трубы ∅, мм 110, 115, 120
    Толщина нержавеющей стали, мм 1
    Диаметр патрубков, мм 20
    Количество патрубков, шт 2
    Марка нержавеющей стали AISI 201

    Бак теплообменник 12 л для 110-120 мм трубы, это необходимый элемент любой бани, любого хозяина, который ценит не только свое время, но и свои ресурсы, умея экономить. А получая теплую воду в своей бани, Вы прекрасно сможете организовать помывку. Причем для получения горячей воды с помощью навешиваемого бака на дымоходную трубу, от Вас не потребует каки-либо дополнительных затрат. А еще такой бак на трубе может стать прекрасным предохранителем при появлении микротрещин на самой дымоходной трубе.

    Поделиться ссылкой:

    Понравилось это:

    Нравится Загрузка…

    Теплообменник для ванны — Isakssons

    Теплообменник для бани. Обладая почти 100-летним опытом производства нержавеющей стали и листового материала по индивидуальному заказу, мы разработали уникальную способность сочетать надежные материалы, отличный дизайн и подлинное мастерство, что привело к созданию надежных решений для наших клиентов. тепло, которое имеет как экономические, так и экологические последствия. Мы узнали во время работы и знаем, что делаем.Теплообменник для ванны
    Ekoflow использует тепловую энергию сточных вод для обеспечения эффективной рекуперации энергии, достигая КПД до 85%. Окупаемость инвестиций составляет всего несколько лет. Для достижения наилучших результатов спланируйте теплообменник на самой ранней стадии проекта. Оптимизация размеров — ключ к максимальной рекуперации энергии.

    Коротко о фактах

    • EKOFLOW ТЕПЛООБМЕННИК ДЛЯ ВАННЫ ПОДХОДИТ ДЛЯ УТИЛИЗАЦИИ ТЕПЛА ИЗ СТОЧНЫХ ВОД
    • ЭФФЕКТИВНОСТЬ ДО 85%
    • ИДЕАЛЬНО ПОДХОДИТ ДЛЯ РАЗЛИЧНЫХ ИСПОЛЬЗОВАНИЙ, ВКЛЮЧАЯ ПРОМЫШЛЕННЫЕ, ЖИЛЫЕ, ОТЕЛИ, БАССЕЙНЫ, СПОРТИВНЫЕ КОМПЛЕКСЫ, БОЛЬНИЦЫ, ПРАЧЕЧНЫЕ И Т.Д.
    • Рентабельность инвестиций ПРИМЕРНО 3 ГОДА

    Расчет и последующий контроль

    Isakssons предоставляет программу расчетов для максимальной оптимизации и определения размеров, а также измерительное оборудование для последующего мониторинга эффективности и экономии энергии. Измерительное оборудование подключено к теплообменнику и предоставляет текущую информацию об уровнях эффективности и экономии энергии.

    Техническое обслуживание

    Ekoflow предлагает надежное и простое системное решение, которое легко обслужить заказчик.Все модели имеют люк, обеспечивающий удобный доступ для чистки. Процесс очистки занимает около 10 минут и должен выполняться не реже одного раза в месяц.

    Проект

    • ДВУХТРУБНЫЙ ПРОТИВОТОЧНЫЙ ТЕПЛООБМЕННИК
    • КОМПАКТНЫЙ ДИЗАЙН
    • ТРУБКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ КИСЛОТОУСТОЙЧИВЫЕ
    • МОЩНОСТЬ ПРИ СОБСТВЕННОМ ДАВЛЕНИИ (БЕЗ НАСОСА): ПРИБЛ. 4 ЛИТРА / СЕК
    • РАЗДЕЛЕНИЕ ЧЕРНОЙ / СЕРЫЙ ВОДЫ ПРЕОДОЛЕВАЕТ БОЛЕЕ ЭФФЕКТИВНОЕ ВОССТАНОВЛЕНИЕ ЭНЕРГИИ
    • ЛЮК ДЛЯ ОЧИСТКИ ОБЕСПЕЧИВАЕТ ЛЕГКОСТЬ ОБСЛУЖИВАНИЯ
    • ПРЕДНАЗНАЧЕН В РАЗНООБРАЗНЫХ РАЗМЕРАХ И МОЖЕТ БЫТЬ СПЕЦИАЛЬНО АКТИВИРОВАН В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ.EKOFLOW МОЖНО ИЗМЕНИТЬ РАЗМЕРЫ ДЛЯ ДРУГИХ ДИАПАЗОНОВ ПОТОКА И АДАПТИРОВАТЬ ДЛЯ РАБОТЫ НАСОСА, ПРОМЕЖУТОЧНОГО КОНТУРА И / ИЛИ ТЕПЛОВОГО НАСОСА

    Теплообменник ванны

    ДЛЯ ОБЪЕКТА НА 40 ДУШЕВ EKOFLOW 15: 6 ОБЕСПЕЧИВАЕТ ГОДОВОЙ ЭКОНОМИИ 560 000 кВтч, т.е. ПРИБЛИЗИТЕЛЬНО 28 000 €

    Пример

    Экофлоу 6: 6

    Высота: 752 мм
    Длина: 6 800 мм
    Глубина: 370 мм
    Поверхность нагрева: 7,2 м²
    Вес: 290 кг
    Количество трубок: 6
    Расчетное годовое потребление: 13 600 м³
    Экономия энергии:
    7 800 евро в год *
    КПД: до 85%
    Устройство очистки: Стандарт
    Принадлежности: Измерительное оборудование. Чистящее оборудование.

    Экофлоу 9: 6

    Высота: 980 мм
    Длина: 6 800 мм
    Глубина: 370 мм
    Поверхность нагрева: 11,0 м²
    Вес: 440 кг
    Количество трубок: 9
    Расчетное годовое потребление: 13 600 м³
    Экономия энергии:
    10 400 евро в год
    КПД: до 85%
    Устройство очистки: Стандарт
    Принадлежности: Измерительное оборудование. Чистящее оборудование.

    Экофлоу 14: 6

    Высота: 1360 мм
    Длина: 6800 мм

    свяжитесь с нами lasse @ isakssons.com или здесь

    Промышленные нагреватели для паровых бань | Корпорация Exotherm

    Работа нагревателя промышленной паровой бани

    Технологические змеевики и жаровые трубы устанавливаются внутри сосуда высокого давления с двумя отличительными секциями. Жаровая труба погружена в воду в нижней части резервуара, а технологический змеевик расположен в верхней части резервуара над уровнем воды. Во время работы тепло передается воде в нижней зоне и вызывает испарение воды.Это создает паровую зону в верхней части емкости, которая окружает технологические змеевики. Этот пар, окружающий технологический змеевик, конденсируется на технологическом змеевике и падает обратно в жидкую зону ниже. Это изменение фазы конденсации создает экспоненциальную и равномерную передачу тепла процессу без какой-либо потенциальной возможности превышения температурных ограничений технологической жидкости. Этот косвенный метод нагрева в сочетании с высокой скоростью теплопередачи обеспечивает безопасный, равномерный и регулируемый нагрев технологической жидкости.

    Емкость нагревателя работает при давлении, необходимом для поддержания заданной температуры пара, а технологические змеевики рассчитаны на рабочее давление до 10 000 фунтов на квадратный дюйм.

    Быстрый отклик тепловыделения от жаровой трубы удовлетворяет потребности в нагреве технологической жидкости без каких-либо препятствий, которые ограничивают тепловой поток. Типичные температуры на выходе процесса находятся в диапазоне от криогенных до 400 F.

    Мощность розжига горелки с наддувом регулируется сигналом управления контура ПИД.Этот сигнал управляет скоростью розжига горелки на основе сигнала обратной связи по температуре от температурного элемента, установленного в ванне нагревателя. См. Также наши нагреватели для водяной бани.

    Поверхностные конденсаторы

    Применения, требующие высокой скорости теплопередачи с ограниченной площадью поверхности технологической трубы, идеально подходят для конденсационных нагревателей с принудительной тягой Exotherm. Exotherm предлагает более безопасный и компактный обогреватель с нашей уникальной конструкцией с принудительной тягой, которая включает в себя топочные трубы меньшего размера.

    Конструктивные особенности нагревателя паровой бани

    • Компактная конструкция — с использованием технологии горелки с наддувом (небольшие пожарные трубы)
    • Безопасная работа — система управления горелкой, соответствующая требованиям NFPA. Соответствие FM, UL, CSA, SIL
    • Особые характеристики
    • — Exotherm обладает опытом и знаниями для удовлетворения уникальных требований клиентов.
    • Разработано в соответствии с API-12K, ASME, раздел VIII или ANSI B31.1, код
    • Температура процесса до 400 F.
    • Намного меньше площадь поверхности технологического змеевика
    • Нет потенциала для перегрева технологической жидкости
    • Давление технологической жидкости до 10 000 фунтов на квадратный дюйм.
    • Съемная пожарная трубка и технологические змеевики

    Технические характеристики дополнительного нагревателя для паровой бани

    • Технологический змеевик изготовлен из стандартной трубы с толщиной стенки и выбором материала, совместимым с расчетным давлением, расчетной температурой и допуском на коррозию.
    • Горелка газовая, наддувная, трубчатая. Горелка должна быть горелкой с низким уровнем выбросов.
    • Горелка имеет диапазон регулирования 3: 1 или лучше.
    • Система поставляется с элементами управления безопасностью согласно NFPA 85.
    • Электрические органы управления для предварительной продувки камеры сгорания и теплообменника с восемью заменами воздуха перед любой попыткой воспламенения пламенем

    Строительный материал

    • Углеродистая сталь SA516-70 Корпус сосуда.Толщина должна определяться правилами ASME по котлам и сосудам высокого давления. В областях, в которых корпус резервуара подвергается воздействию чрезвычайно низких температур, должна использоваться нержавеющая сталь 304.
    • Технологический змеевик изготовлен из нержавеющей стали 304. Труба сертифицирована ASTM.
    • Опоры змеевика изготовлены из нержавеющей стали 304
    Нажмите здесь, чтобы построить свой обогреватель, или позвоните нам сегодня по телефону 1.866.762.9041

    нержавеющий теплообменник с водяной баней, нержавеющий теплообменник с водяной баней Поставщики и производители в Alibaba.

    com

    Испытайте непревзойденную эффективность в регулировании температуры с помощью эффектного. Теплообменник с водяной баней из нержавеющей стали доступен на Alibaba.com. С наиболее подходящими. Теплообменник с водяной баней из нержавеющей стали , вы можете сэкономить много энергии в вашем доме или промышленных процессах и легко достичь ваших целей. Обширная коллекция файлов. Теплообменник с водяной баней из нержавеющей стали на объекте представлен несколькими марками и моделями. Изучите их и найдите наиболее подходящие для вашего дома, офиса, промышленности или инвентаря для вашего бизнеса.

    Все. Теплообменник с водяной баней из нержавеющей стали на Alibaba.com обладает интересными функциями, которые не только повышают эффективность, но и делают их эстетически привлекательными. Они сделаны из прочных материалов, чтобы прослужить вам долгую жизнь. Благодаря отличному рабочему механизму. Теплообменник с водяной баней из нержавеющей стали демонстрирует превосходные возможности регулирования температуры. При необходимости вы будете поддерживать определенную температуру в окружающей среде.Исключительная скорость потока жидкости в них. Теплообменник с водяной баней из нержавеющей стали убедитесь, что вы получаете от них максимальную производительность.

    Простота обслуживания. Теплообменник с водяной баней из нержавеющей стали делает их наиболее идеальным и практичным выбором для различных сред. Все их детали и трубки легко чистить, что предотвращает накопление накипи или любых других загрязнений, которые могут помешать работе. Теплообменник из нержавеющей стали с водяной баней .Потрясающая устойчивость к утечкам удерживает все жидкости в соответствующих отсеках. Теплообменник с водяной баней из нержавеющей стали , обеспечивающий максимальную производительность и экономию энергии.

    Примите правильное решение сегодня и ощутите максимальную эффективность процессов теплообмена. Оцените широкое и благоприятное. Теплообменник из нержавеющей стали с водяной баней Модельный ряд на Alibaba.com и выберите идеальный для себя. Если вы деловой человек, воспользуйтесь предложениями от разных стран.Теплообменник из нержавеющей стали с водяной баней оптовиков и поставщиков, которые получают фантастическую прибыль.

    3 причины использовать пластинчатый теплообменник при гальванике и анодировании

    Эффективный и действенный теплообмен является важной частью процессов гальваники и анодирования, независимо от того, работаете ли вы в автомобилестроении, промышленной электронике или строительстве. Ванны с раствором требуют точной температуры, чтобы химические вещества действовали так, как задумано, для создания долговечного, эстетичного и устойчивого к коррозии продукта.Пластинчатые теплообменники — отличный выбор для управления технологическим процессом по трем основным направлениям.

    Увеличение площади пола

    Панели теплопередачи внутри химической ванны могут потребовать места, которое может потребоваться для работы и решений. Пластинчатые теплообменники, расположенные за пределами ванны, позволяют сэкономить место, поэтому вы можете проводить процессы гальванизации и анодирования с максимальной производительностью снаружи. По сравнению с внешними теплообменниками эквивалентной мощности пластинчатым теплообменникам требуется от одной пятой до половины меньше площади пола, что позволяет эффективно оптимизировать ваши операции.

    Обслуживание теплообменника химической ванны

    Внутренний теплообмен или теплопередача «в ванне» может потребовать от пользователя слить воду из ванн с химическими веществами, когда наступит время для обслуживания. Пластинчатые теплообменники позволяют процессу теплопередачи происходить за пределами химической ванны, обеспечивая легкий доступ для очистки или технического обслуживания устройства и упрощая планирование профилактического обслуживания. Просто удалите стяжные болты и сдвиньте подвижную концевую раму, чтобы проверить и обслужить 100% пластин теплообменника. Узнайте больше об этом эффективном и экономичном процессе обслуживания ПТО.

    Покрытие высокой эффективности

    Легкий доступ к пластинчатому теплообменнику и экономия места помогают вашей прибыли расти. В зависимости от вашего технологического процесса пластинчатые теплообменники могут быть эффективным способом проведения ваших операций, экономя время и ресурсы, необходимые для обслуживания теплообменников эквивалентной мощности. Экономические выгоды еще больше расширяются благодаря более высокому тепловому КПД и более низким производственным затратам, чем передача тепла в баке.Пластинчатые теплообменники позволяют быстро нагреть ванны, в которых раствор необходимо довести до температуры в начале смены или в начале недели.

    Чтобы получить помощь по интеграции пластинчатых теплообменников в процесс нанесения покрытия и анодирования, щелкните здесь.

    Косвенный нагреватель ванны

    За последние пару недель я был вовлечен в беседу на Linkedin (группа инженеров-химиков) о целесообразном использовании нагревателей для ванн непрямого действия. Эта тема вызвала у меня интерес, и я начал более подробно изучать использование таких систем. Несколько опытных инженеров-технологов также прокомментировали эту тему, и я попытался включить как можно больше из этого в следующее резюме.

    Нагреватели косвенного нагрева в основном используются в нефтегазовой промышленности для нагрева технологических жидкостей. Механизм осуществляется косвенно через ванну (хозяйственную ванну), в отличие от нагрева непосредственно пламенем или печью (прямые жаротрубные нагреватели).Использование бани способствует равномерному нагреву и снижает вероятность возникновения горячих точек. Горячие точки часто возникают в нагревателях с дымогарными трубами прямого действия в результате накопления углерода на огневой стороне трубок. Если не остановить этот процесс, это накопление может стать источником деградации технологической жидкости и может привести к разрывам, взрывам и утечкам (Green and Perry 2007). Из-за косвенного характера нагревателей для ванн риски для безопасности намного ниже (горючие потоки изолированы) по сравнению с нагревателями с прямой дымовой трубой, поэтому они могут использоваться во взрывоопасных зонах, где безопасность является проблемой.

    Непрямый нагреватель ванны: общий механизм

    Название «косвенное» происходит от того факта, что жаровая труба погружена в ванну, которая обеспечивает нагрев через среду ванны для погруженного змеевика, содержащего технологический поток. Обычно жидкостью для ванны является вода, но в зависимости от климата и требований к нагреву она также может быть маслом (способным нагревать технологические жидкости до более высоких температур) или смесью воды и гликоля (используется в более холодном климате для снижения точки замерзания).

    Обычно нагреватели косвенного нагрева для ванны должны обеспечивать эффективность нагрева примерно 50-55%.Этот относительно низкий КПД по сравнению с дымогарными нагревателями прямого действия является результатом большого количества этапов теплопередачи. Например, в каталитических инфракрасных жаротрубных обогревателях есть только две стадии: 1 — инфракрасный от пламени до HX, 2 — HX для обработки жидкости. В то время как косвенные (жаротрубные) нагреватели ванны имеют четыре: 1 — тепло от пламени к жаровой трубе, 2 — жаротрубка к жидкости ванны, 3 — жидкость ванны к змеевику технологического потока, 4 — змеевик технологического потока для технологической жидкости. Также стоит упомянуть, что нагреватель ванны медленно реагирует на изменения температуры входящего потока, в основном из-за большой теплоемкости среды ванны.

    Обычно косвенные нагреватели ванны используются там, где скорость потока технологического потока низкая и операции могут выполняться без присмотра, их также можно использовать для предотвращения образования кокса на трубах, когда требуются низкие тепловые потоки.

    Приложения:
    Предварительный подогрев сырой нефти, подогрев газа / сырой нефти на устье скважины (предотвращает охлаждающий эффект расширения газов), подогрев высоковязких жидкостей для снижения давления нагнетания, подогрев топливного газа на электростанциях, подогрев на компрессоре станции, контроль точки росы топливного газа, нагрев потоков углеводородного газа высокого давления, испарение технологических жидкостей и нагрев ребойлера.

    Нашли дополнительную информацию? Не стесняйтесь поделиться в разделе комментариев ниже.

    Грин, Дон и Роберт Перри. Справочник инженеров-химиков Перри. McGraw-Hill Companies, 2007.

    G.L.Hayett. «Инженерный справочник: техническая информация». Нью-Йорк: Industrial Press Inc., 2004.

    .

    Мэннинг, Фрэнсис С. и Ричард Э. Томпсон. Нефтепромысловая переработка нефти: сырая нефть. Оклахома: Pen Well, 1995.

    Пьетро Фиорентини. «Нагреватели косвенного нагрева.Пьетро Фиорентини. 2010. http://www.fiorentini.com/media/files/503_systems_-_indirect_fired_heaters_-_eng_-_apr2010.pdf (по состоянию на 08 2012 г.).

    Следующие две вкладки изменяют содержимое ниже.

    ProcessPrinciples.com — это мой личный блог, который позволяет мне делиться некоторыми знаниями, которые я получил на пути к тому, чтобы стать инженером-химиком. Моя цель — создать сайт, поддерживающий обмен информацией с помощью учебных пособий, презентаций, статей и записей в блогах. Не стесняйтесь обращаться ко мне с предложениями или отзывами.

    Контроль температуры пресс-формы: Технологии: REGLOPLAS

    Пока в контуре контроля температуры и для охлаждения термостата использовалась питьевая вода, такие проблемы, как коррозия, возникали редко. Одной из причин была относительно низкая рабочая температура агрегатов ранее. С появлением высококачественных пластиков возникла необходимость в более высоких температурах пресс-формы, что привело к увеличению проблем.

    Поскольку практически ни одно предприятие не может себе позволить использовать питьевую воду по причинам затрат и защиты окружающей среды, устанавливаются системы водяного охлаждения, в которых тепло отводится с помощью градирен.Циркуляционная вода обычно обрабатывается, и большинство операторов тогда убеждаются, что качество воды более чем соответствует требованиям. Это может быть верно для температур примерно до 40 ° C, для которых в основном используется охлаждающая вода.

    Циркуляционная вода, однако, используется в качестве циркулирующей среды в дополнение к ее задаче по охлаждению термостата. Это двойное использование воды приводит к проблеме:

    Вода, обработанная для использования в качестве охлаждающей воды, теперь также используется для температур до 180 ° C или даже выше. Как правило, он не подходит для таких температур.
    Во избежание проблем, описанных ниже, вода, используемая в качестве циркулирующей среды, должна соответствовать следующим требованиям:

    Общая жесткость 4–18 ° dH
    Карбонатная жесткость 2–12 ° dH
    Значение pH 7–9 KKG
    Электропроводность, макс. макс. 1000 мкСм / см

    Баланс углекислого газа (CCB) кальция (CCB), определяемый значением pH, является лучшим индикатором
    качества воды.Вода, которая находится в балансе углекислого газа кальция, хорошо подходит для использования в качестве теплоносителя, независимо от того, мягкая это вода или вода средней жесткости.

    К сожалению, даже если вода попадает в эти значения, это не означает, что все связанные с этим проблемы решены. В установках с обогревом открытой ванной происходит сильное испарение, особенно при температуре около 90 ° C. При этом химически чистая вода теряется в виде пара. Однако все остальные вещества в воде остаются в контуре.Ванну наполняют водой из охлаждающего контура, так что со временем вода загустевает. Степень загустения легче всего определить, измерив проводимость воды.

    Пример: когда добавляемая вода (из системы охлаждения) имеет проводимость 500 мкСм / см, а вода в контуре регулирования температуры имеет проводимость 1000 мкСм / см, коэффициент загустения равен двум. Правило: если проводимость превышает 1500 мкСм / см, воду следует заменить.
    Утолщение также увеличивает жесткость воды.Жесткая вода является причиной образования накипи в шлангах, каналах контроля температуры и, прежде всего, в нагревательных элементах в термостате. Поскольку на этапе нагрева температура поверхности элементов очень высока, образуется налет, а при температурах выше 100 ° C — котловая накипь.

    Оба типа отложений очень твердые и практически не растворимы. Отложения образуют изоляционный слой, сильно препятствуя теплопередаче между нагревательным элементом и циркулирующей водой, что приводит к значительному перегреву нагревательных элементов, что, в свою очередь, может привести к их разрушению.
    Накипь в каналах контроля температуры также препятствует теплообмену и потоку жидкости, так что оптимальный температурный контроль потребителя больше не гарантируется.

    Высокая степень загустения может привести к обогащению соли и, следовательно, к коррозии. Однако кислород и углекислый газ в воде также могут вызвать коррозию. Кислород создает локальные кратеры и дырчатую коррозию. Углекислый газ вызывает шелушение.

    Разрушение материалов (например, таких компонентов, как рабочие колеса или насосы) также может быть вызвано кавитацией.При кавитации повреждение вызывается микроструями при давлении до 100 000 бар (105 бар), поражающих материал.

    Значение pH — очень важный критерий для оценки воды, так как он определяет коррозионные свойства различных материалов. Хорошим компромиссом является значение pH от 8,5 до 9,5. Для стали было бы выгодно более высокое значение, но для меди это было бы плохо. Если используется алюминий, значение pH должно быть уменьшено, так как его коррозионная стойкость гарантируется только между 5 и 8. 3.

    Испарители с водяной баней для пропана сжиженного нефтяного газа

    ИСПАРИТЕЛИ ДЛЯ ВОДЯНОЙ ВАННЫ

    TransTech Energy предлагает полную линейку лучших в своем классе испарителей с водяной баней для газификации жидкого пропана / сжиженного нефтяного газа и бутана в объемах, которые поддерживают широкий спектр коммерческих, промышленных и коммунальных операций по потреблению газа.

    Мы предлагаем широкий диапазон испарителей с водяной баней мощностью от 200 галлонов в час до специально разработанных систем, превышающих 12 000 галлонов в час, для поддержки работы практически любого размера.

    БЛОКИ, ГОТОВЫЕ К УСТАНОВКЕ

    Наши отдельно стоящие автономные блоки предварительно смонтированы, смонтированы и готовы к установке для подключения к входному отверстию подачи пропана / бутана, совместимому источнику электропитания и выходу газа.

    В испарителях

    с водяной баней используется теплоноситель на водной или масляной основе, в который погружены теплообменник для источника тепла и другой теплообменник для жидкости пропан / бутан для облегчения передачи тепла. Часто в качестве источника тепла используется газовая горелка, но также можно использовать горячую воду, пар или электрические нагревательные элементы.

    Все устройства имеют печать ASME «U» и зарегистрированы в Национальном совете. Наши испарители с водяной баней, обеспечивающие постоянное давление и сгорание, обеспечивают непрерывную и надежную подачу газа — для бесперебойной работы.

    Произведено в строгом соответствии с Разделом VIII Американского общества инженеров-механиков (ASME), разд. 1 Нормы котлов и сосудов под давлением, UL или FM, а также последнее издание NFPA 58 и / или 59, мы поддерживаем каждый испаритель с водяной баней, который мы поставляем, и вы можете быть уверены в безопасности и надежности вашей системы газификации сжиженного нефтяного газа / бутана .

    Комплексные услуги

    Испарители

    для водяной бани доступны для заказа со всем необходимым для безупречной интеграции.

    Мы также предлагаем комплексные услуги для решения всех аспектов вашего проекта испарителя с водяной баней.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
